1 TOVÁRNÍ KOMÍNY NA VRCHOLCÍCH KOPCŮ Martin Chroust, Kostelec nad Černými Lesy,

2 Obsah přednášky Zdůvodnění výběru Vznik a opodstatnění komínů na kopcích Technické řešení Příklady komínů na kopcích Zdroje

3 Zdůvodnění výběru Zcela se vymykají standardnímu pojetí komínů Propojení industriálu a krajiny Vzdálenost od civilizace Jedinečná technická (ekologická) díla Komíny na kopcích = nejvyšší cihelné komíny kontinentů

4 Vznik a opodstatnění komínů na kopcích Od poloviny 19. století do 80. let 20. století Vazba na zpracování barevných kovů, především olova Nutnost reagovat na zvýšenou úmrtnost pracovníků u všech komínů stejný proces vzniku a realizace záměru Továrna téměř vždy v údolí (voda, železnice), komíny dostatečné výše nebylo technicky možné stavět)

5 Technické řešení Továrna v údolí odprašovací zařízení kouřovod o délce až 2 km tovární komín výšky až 200 metrů

6 Vazba na geomorfologii terénu, rozptylové podmínky, technologii provozu Odvedení spalin provozu zejména z plamencových pecí, v některých továrnách z celého provozu (dle kapacity zařízení) Odprašovací zařízení rozměry cca 30x10 m, na zachycení nejhrubších částí

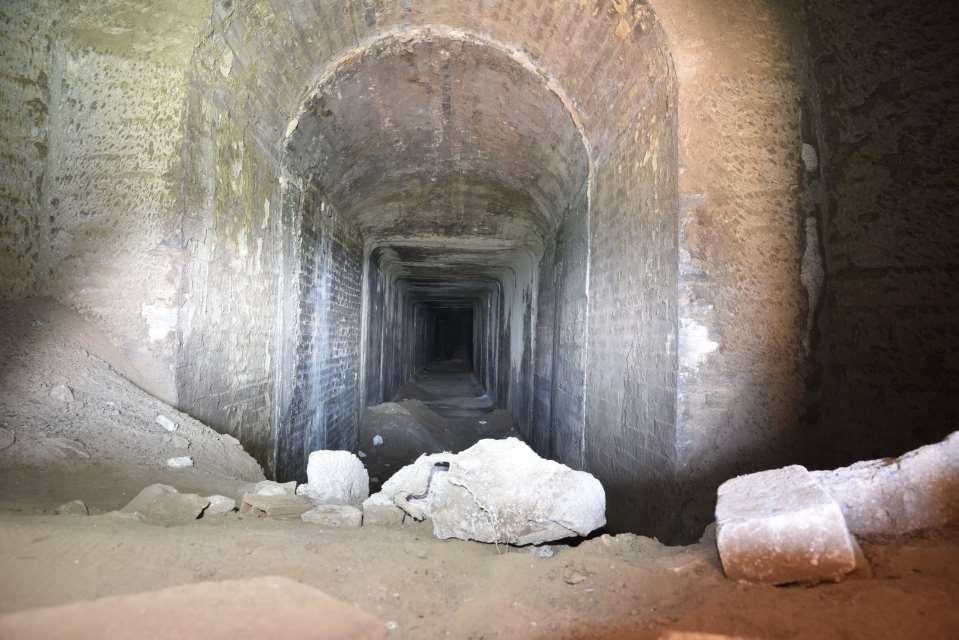

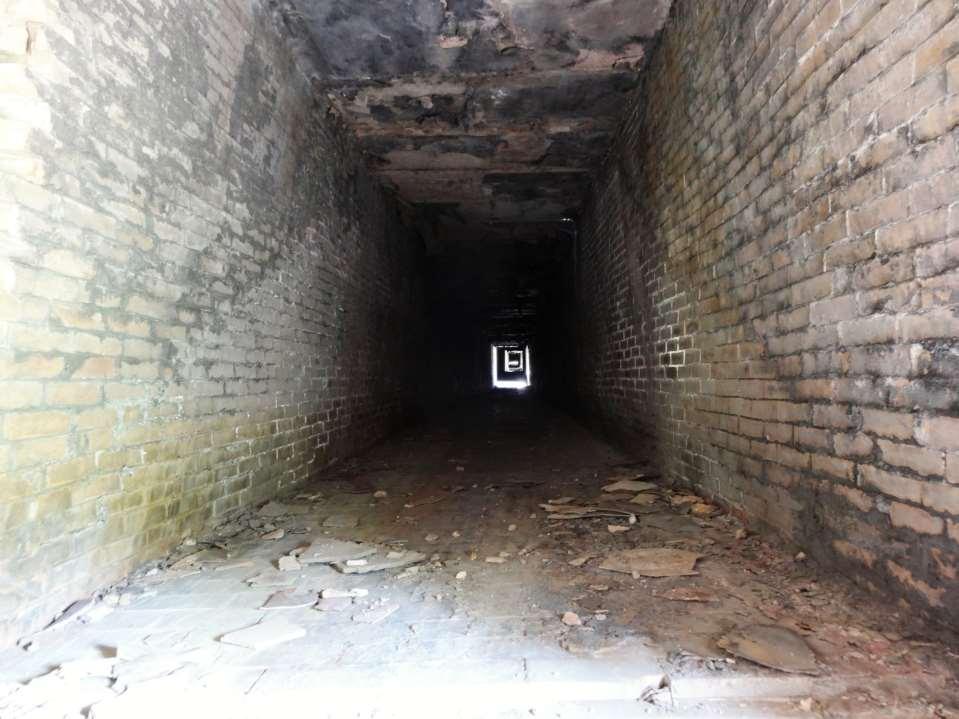

7 Kouřovod nejsložitější část díla, použité materiály různé, dle dostupnosti a stáří (kámen, cihly, beton, zastřešení často krytinou plech, šindel, asfaltové pásy); kanály rozdělené na sekce s jednotlivými revizní vstupy, čištění usazenin až 2x ročně, zpětné využití neprokázáno

8 Komín i přes odlehlost často zdobné řešení, výška dle charakteru provozu a okolního terénu, od 20 do 200 metrů, v současné době většinou mimo provoz, technické památky

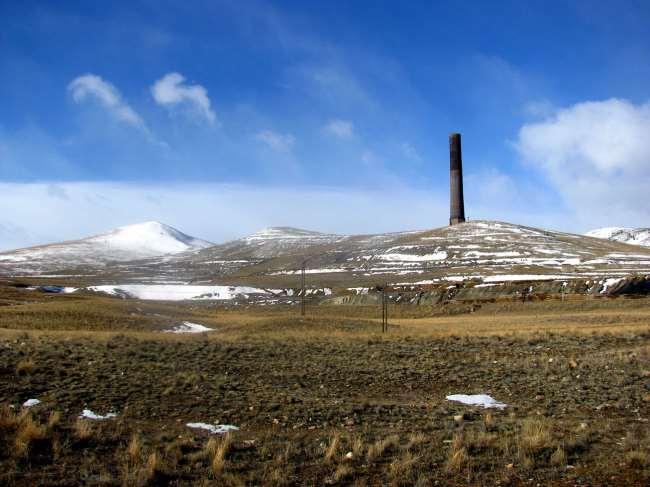

9 Anaconda Smelter Stack, Nevada, USA Nejvyšší cihelný komín světa, podrobně v následující přednášce

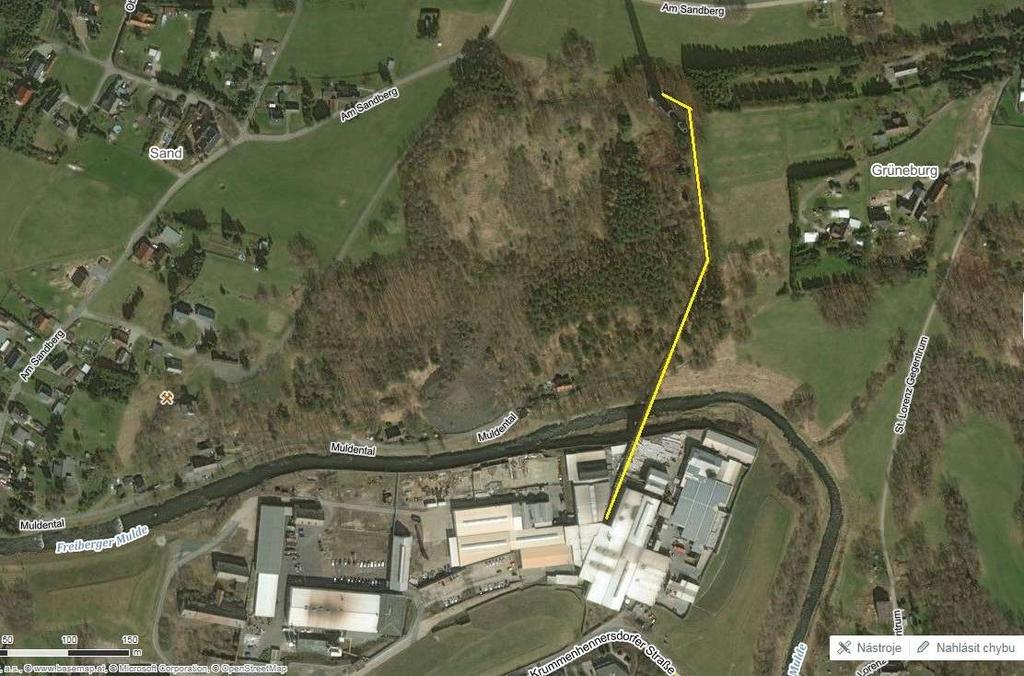

10 Halsbrücker Esse, Německo Nejvyšší cihlový komín Evropy 138 m

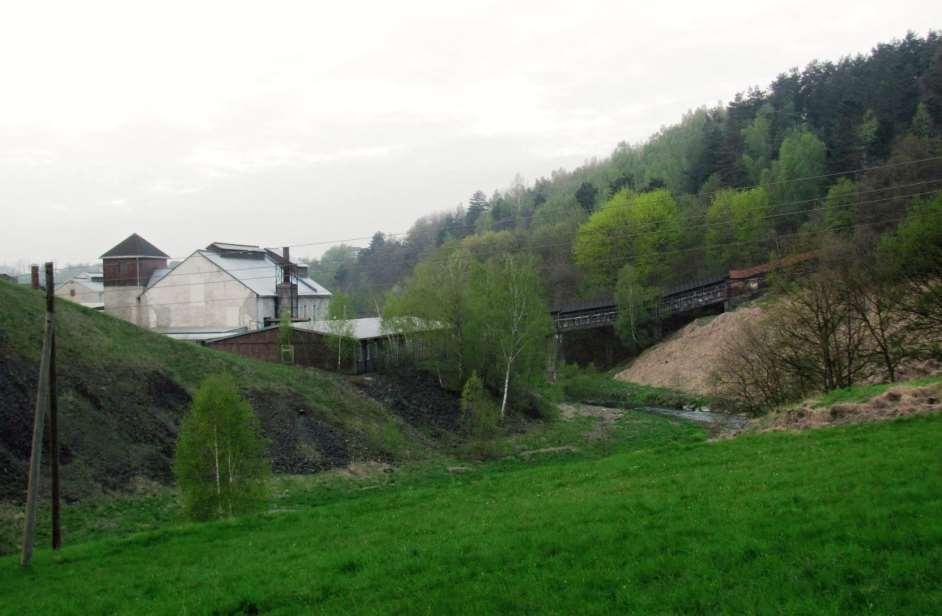

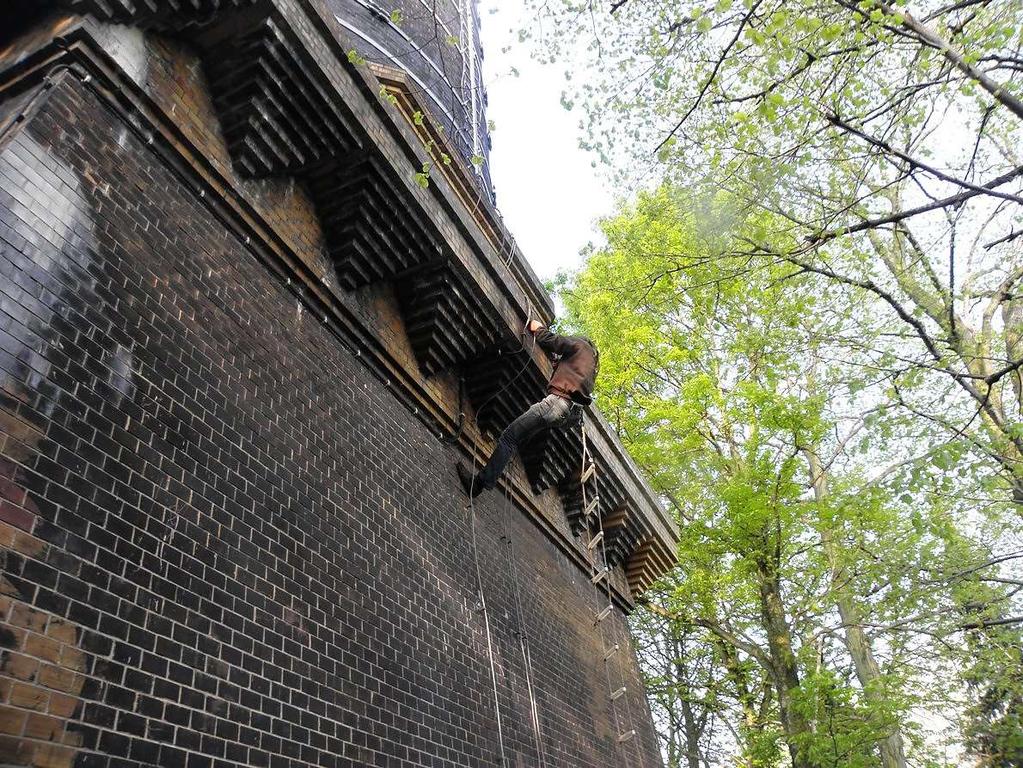

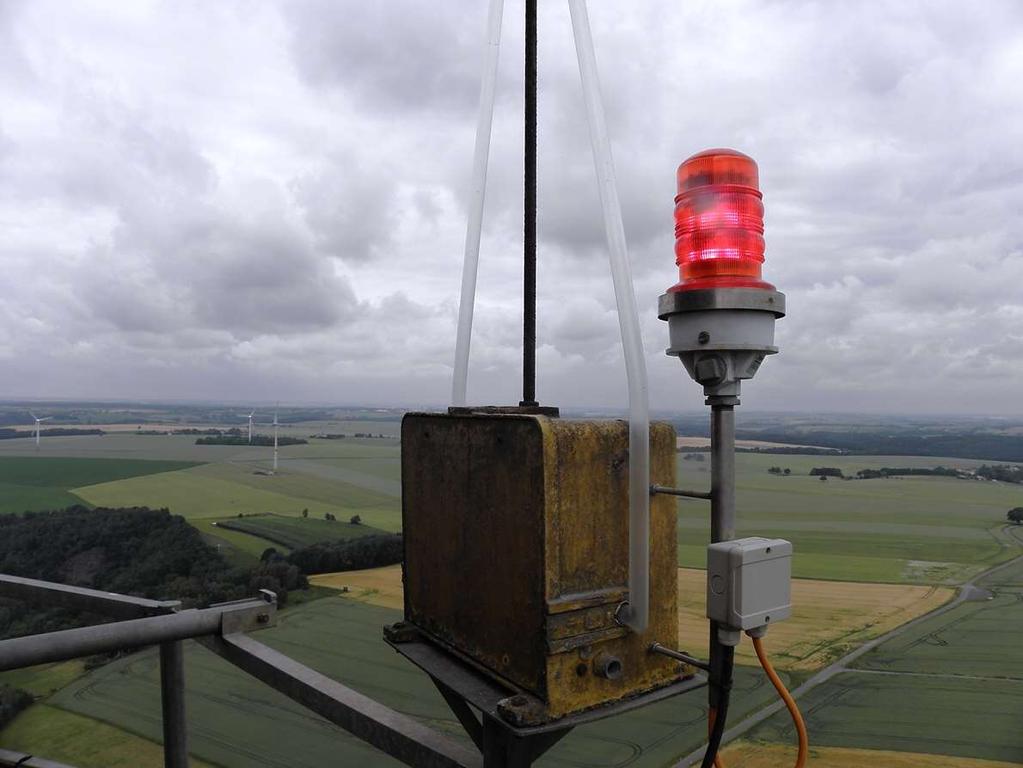

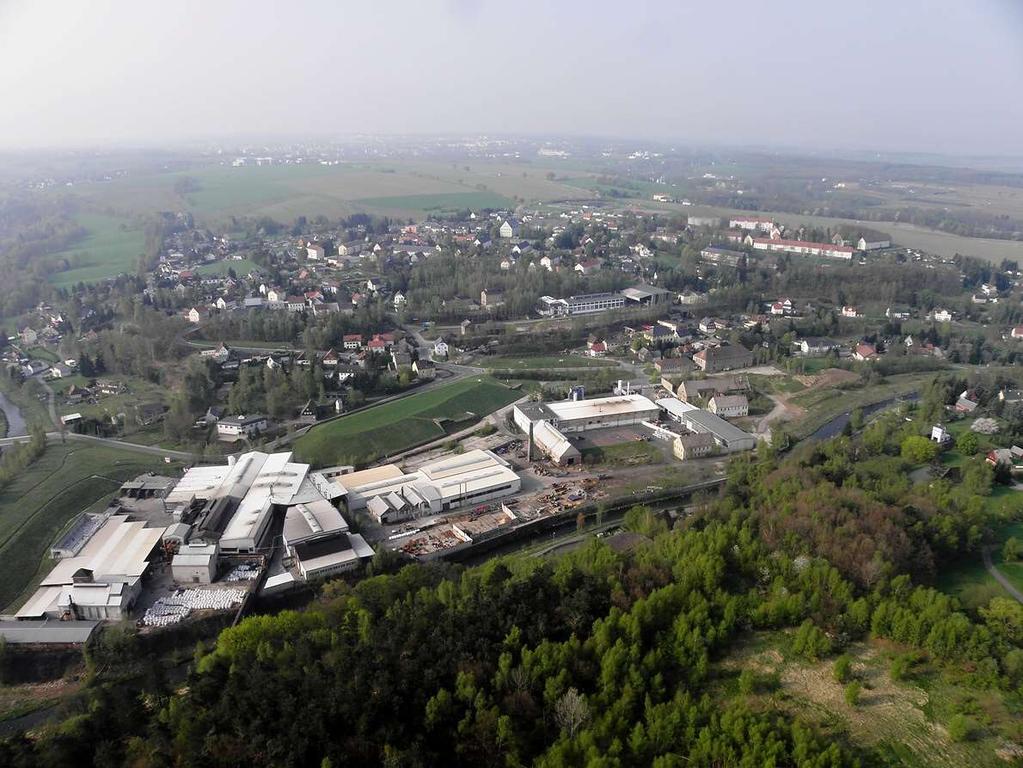

12 Základní informace Továrna na zpracování cínu, olova, mědi a stříbra Postaven 1988 Kouřovod délky 1 km Výrazné zdobné prvky, podstavec výše přes 10 m Dnes znehodnocen novodobými prvky Jeden z mála stále funkční

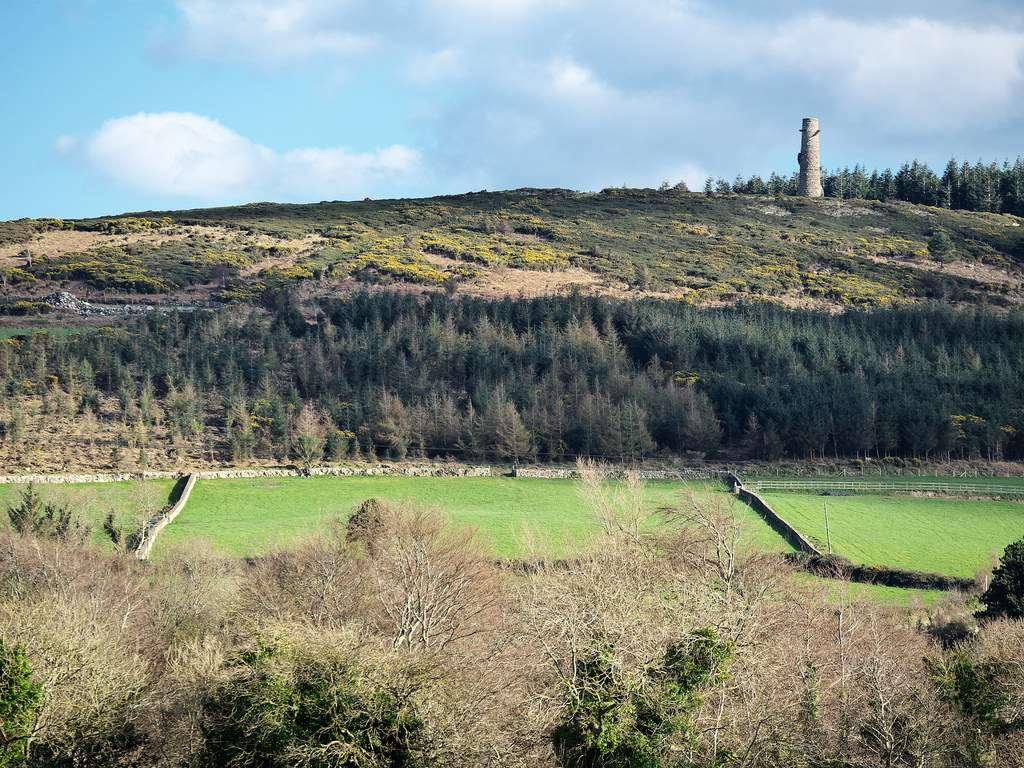

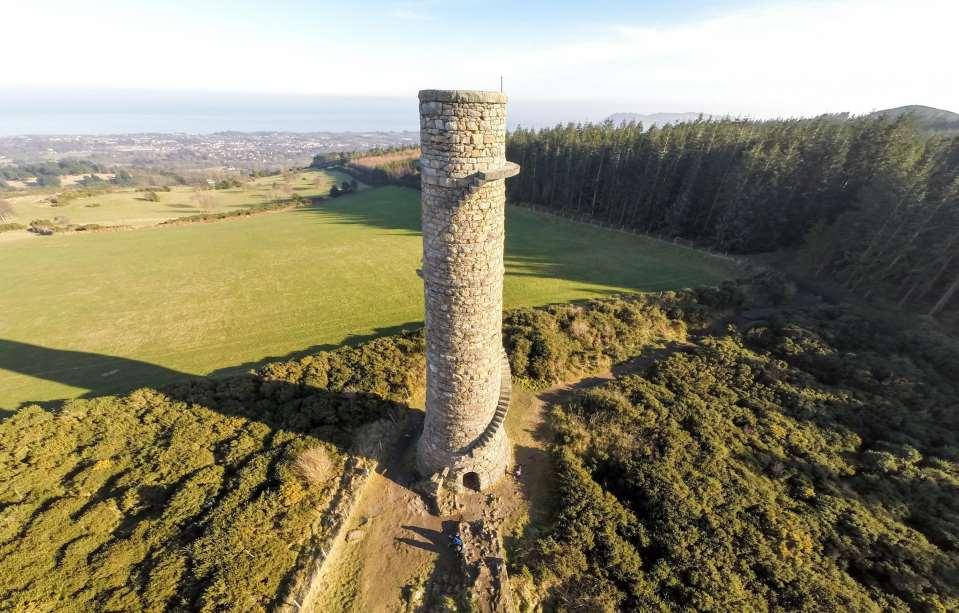

20 Ballycorus Leadmines, Irsko Nejstarší známý komín na kopci postaven 1836

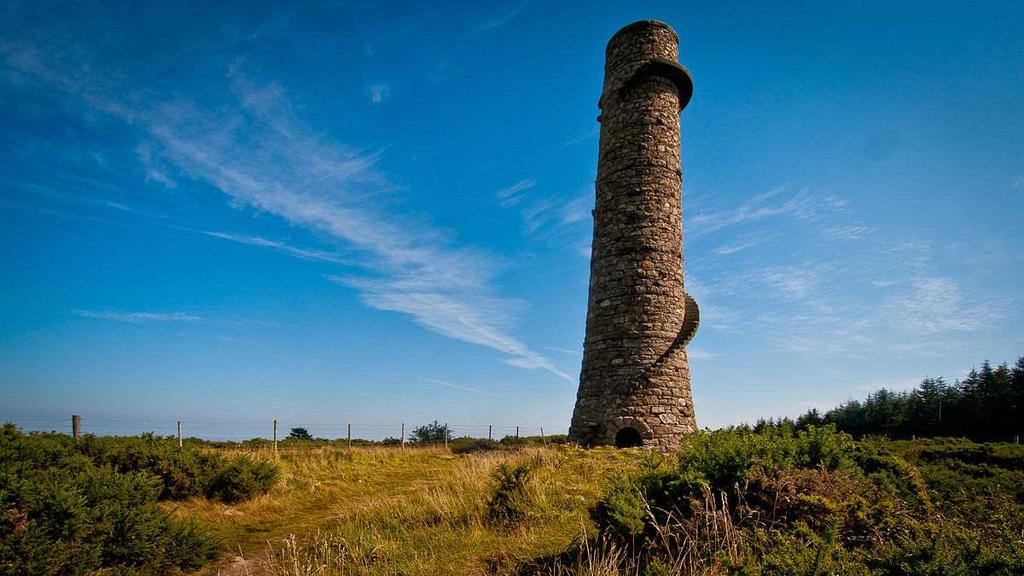

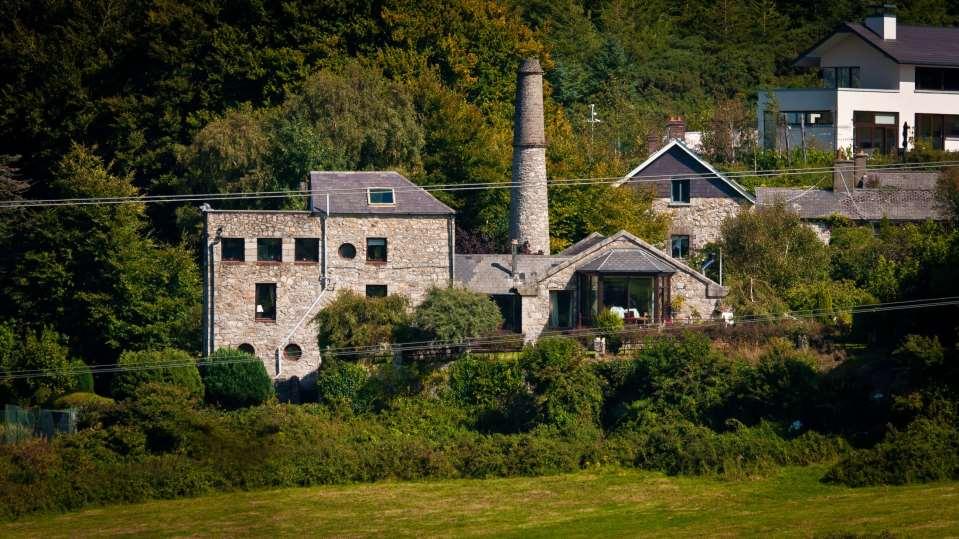

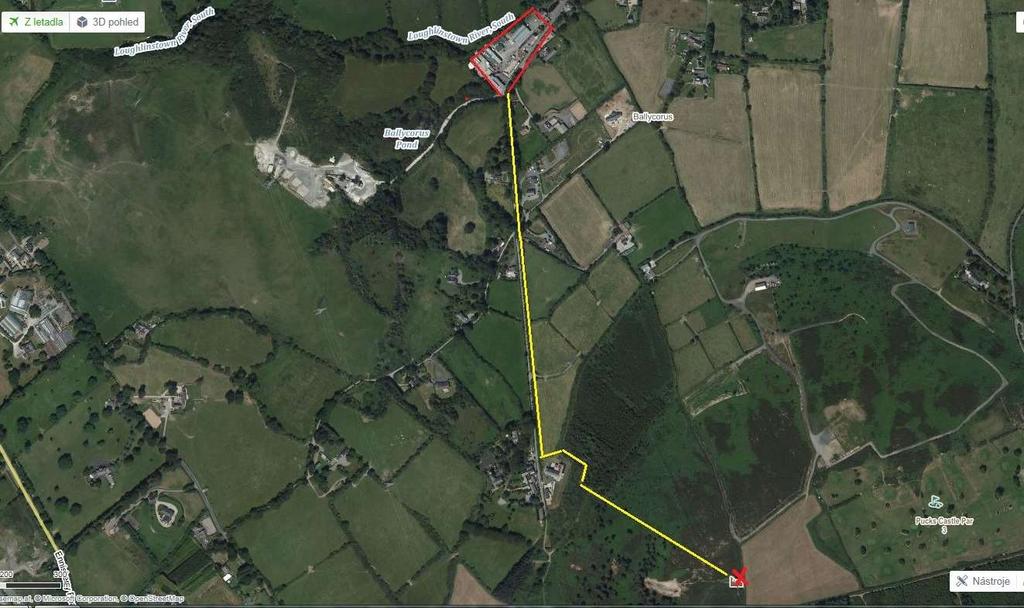

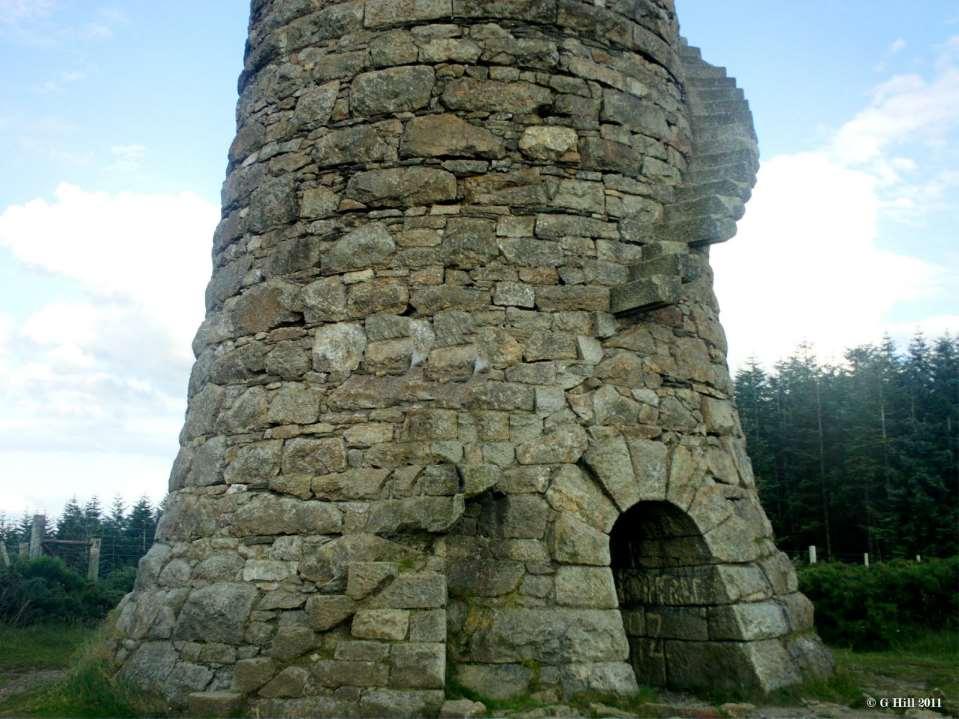

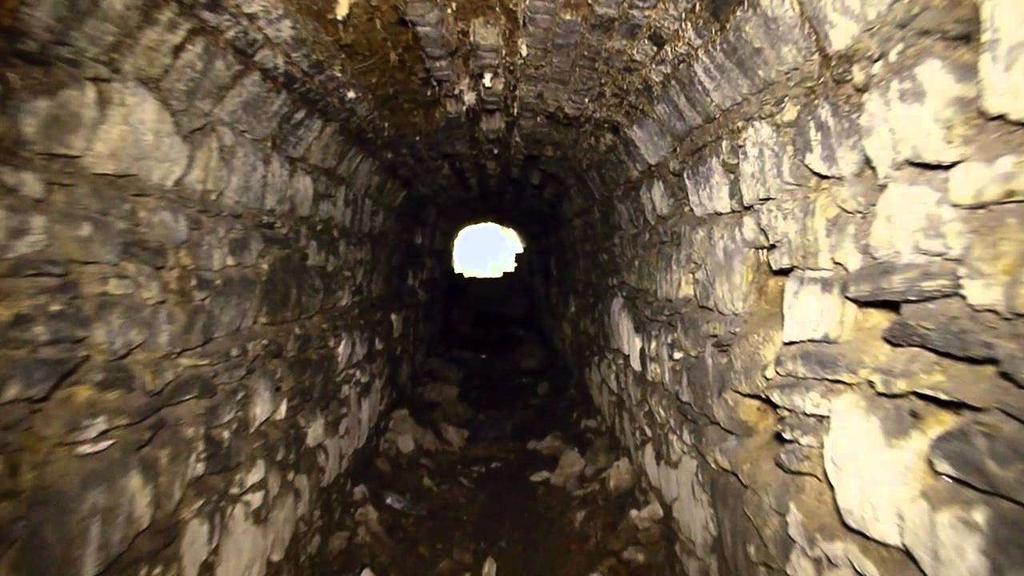

22 Základní informace Továrna na zpracování olova Netypický materiál kámen Nejdelší kouřovod 2 km Výška okolo 25 metrů, dříve vyšší Byl využíván jako orientační námořní bod, později pravděpodobně i jako rozhledna Dnes nepřístupný, technická památka

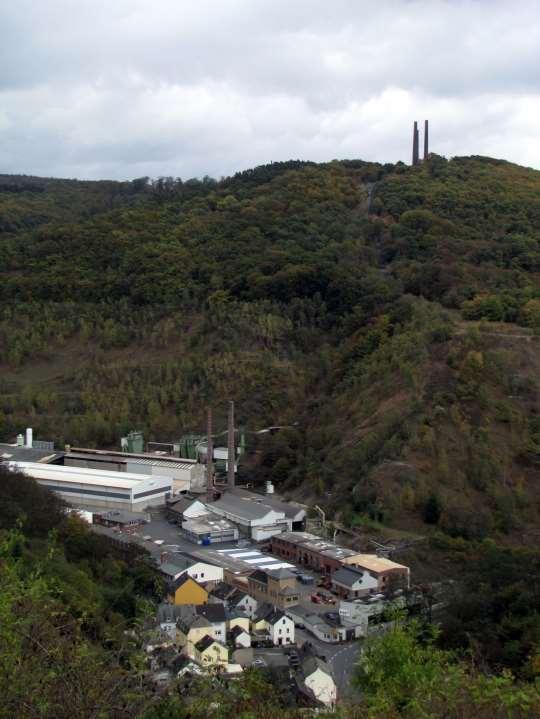

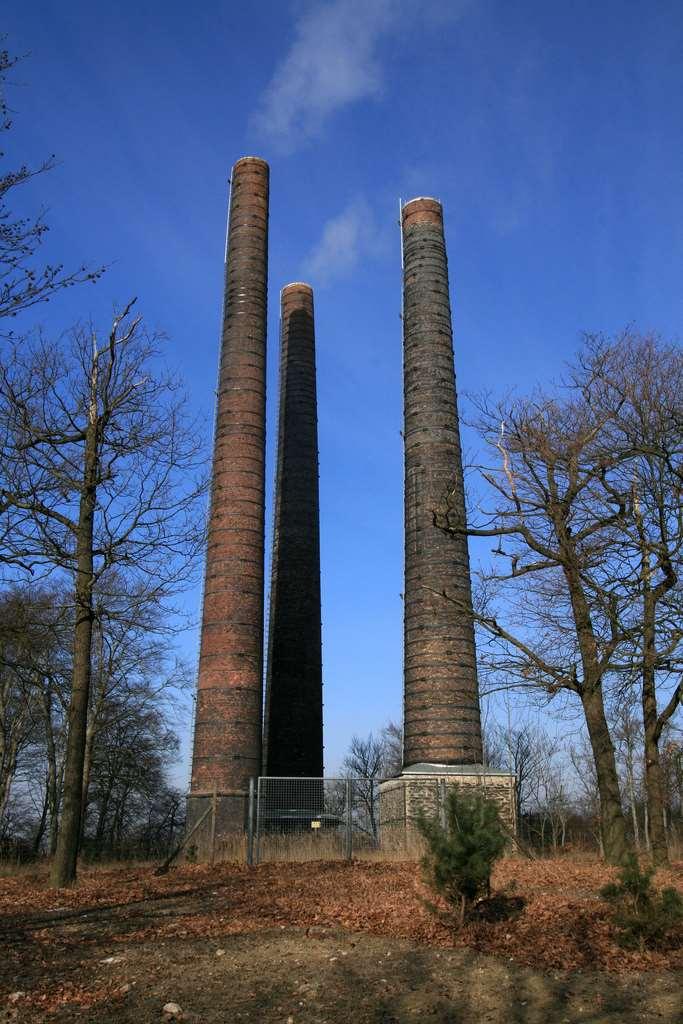

29 Bleihütte Braubach, Německo Unikát nikoliv jeden, ale tři komíny

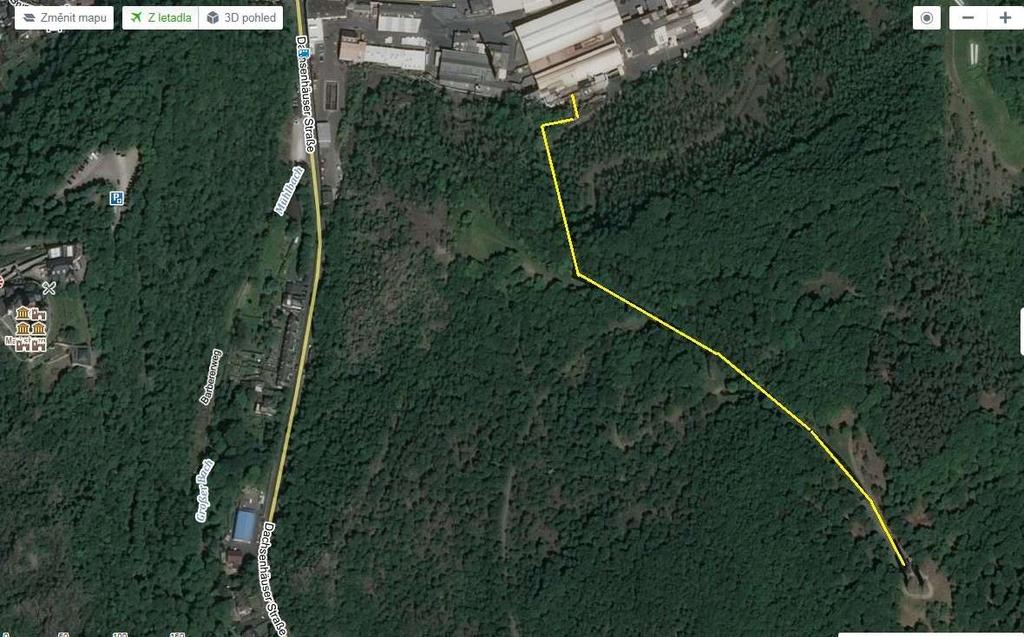

31 Základní informace Vrch Pankert, nadmořská výška 280 m.n.m. Továrna na zpracování olova, zinku a stříbra Kouřovod překonává převýšení 200 metrů, délka 550 metrů Celé zařízení je stále funkční, závod zpracovává druhotně mmj. olověné akumulátory

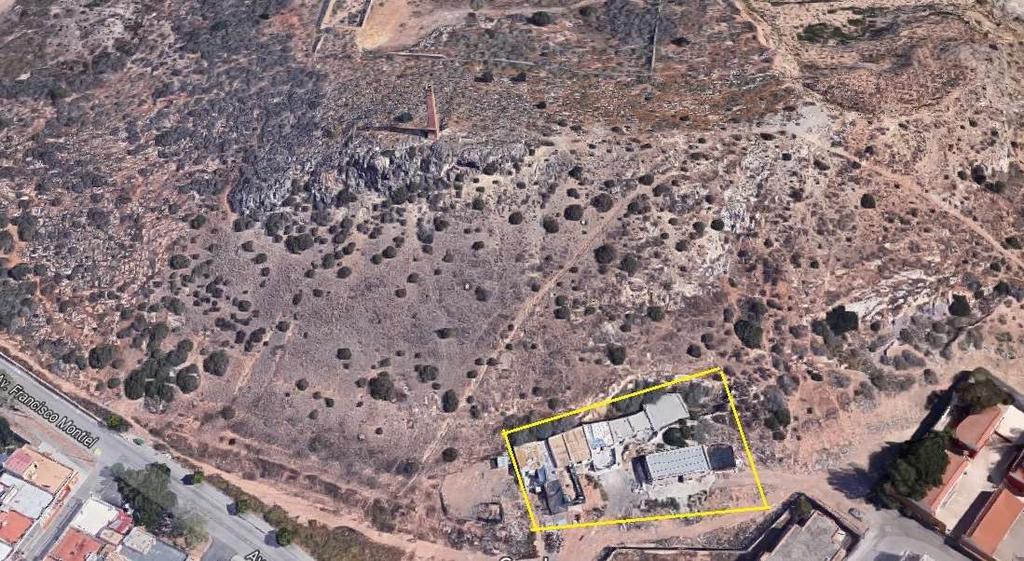

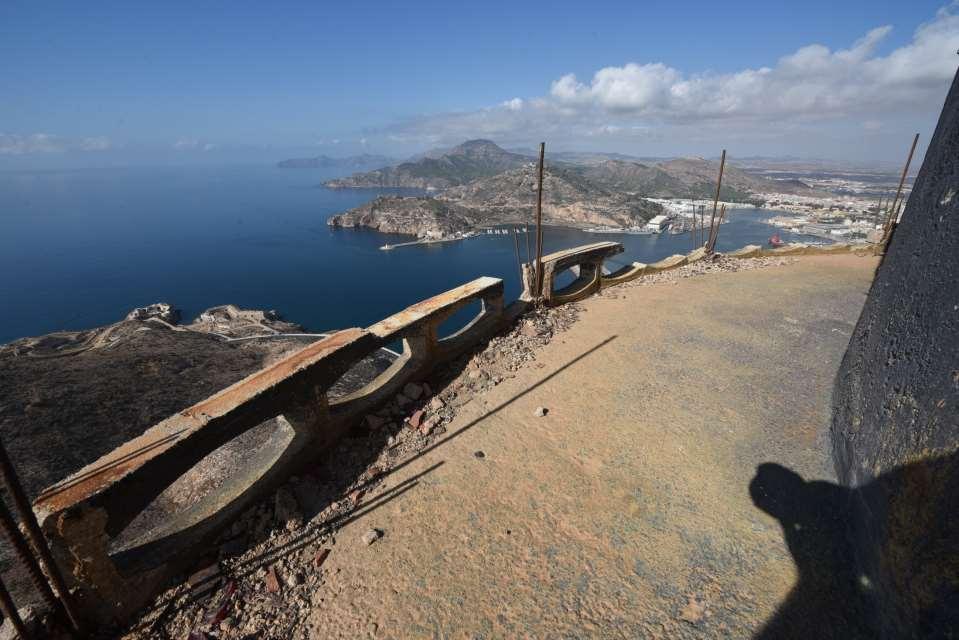

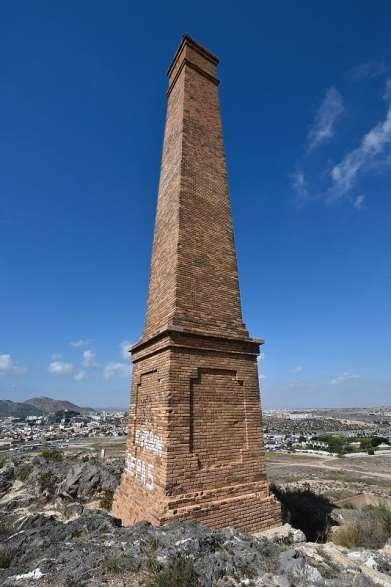

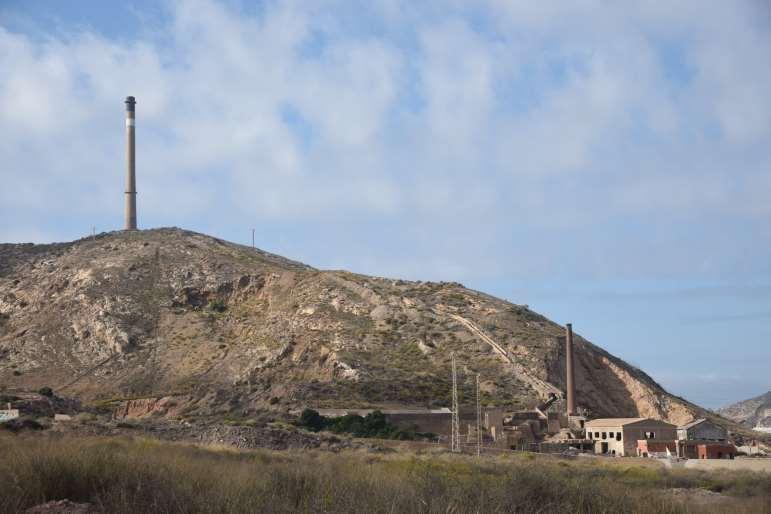

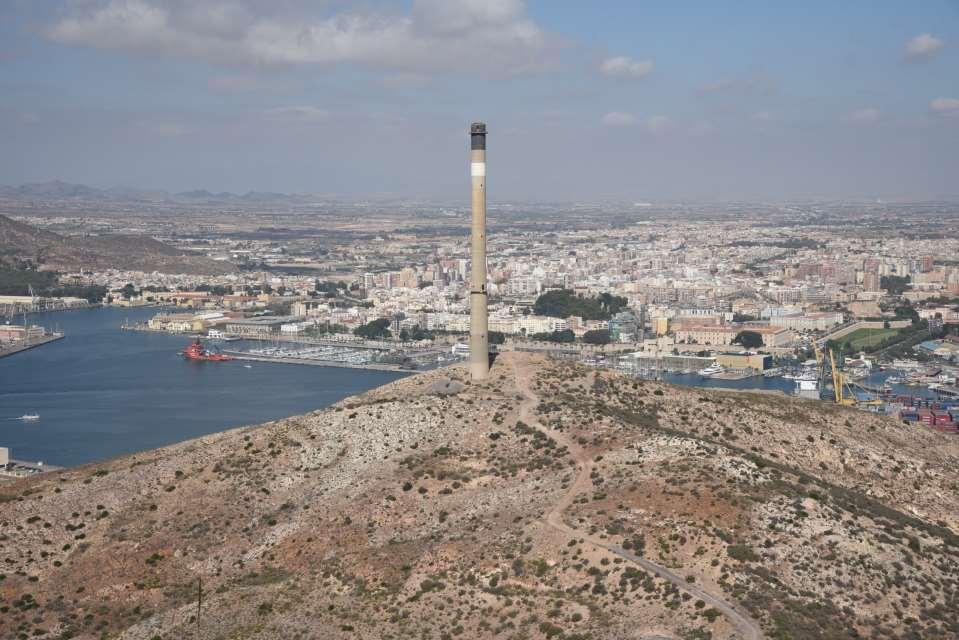

36 Olověné hutě Cartagena, Španělsko Dvojice komínů vzdálených od sebe 1,5 kilometru (dva odlišné závody)

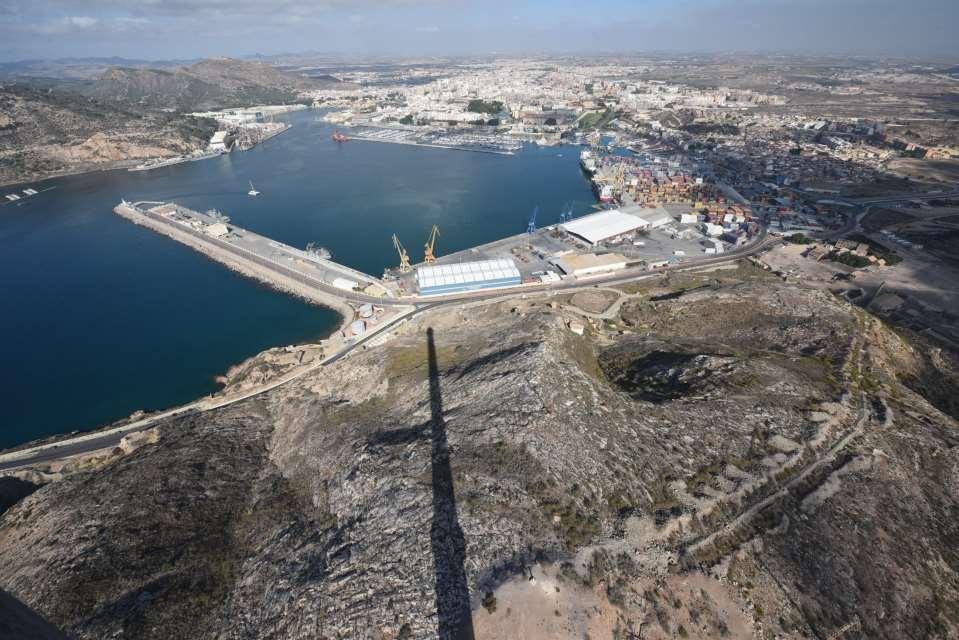

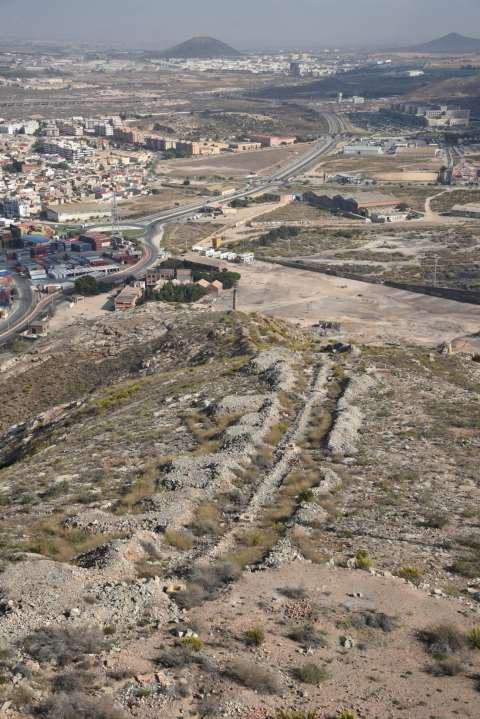

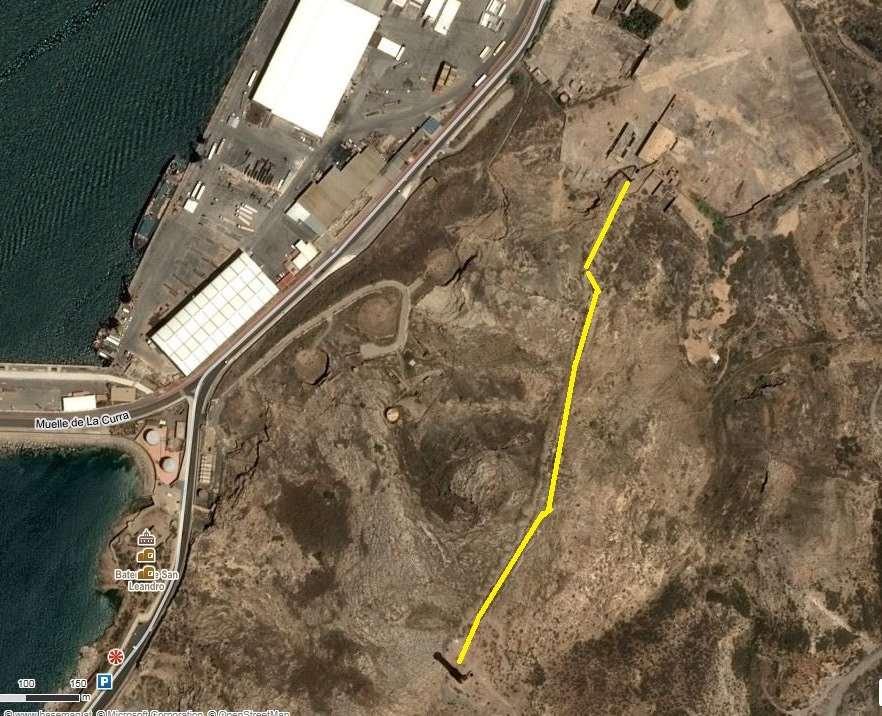

39 Základní informace Cihlový komín přelom 19. a 20. století, nový betonový vysoký 100 m dokončen 1980 Kouřovod délky 530 metrů, převýšení 150 metrů, vzhledem k výšce jedinečná dominanta města Komín fungoval pouze 10 let, dnes obě továrny z části zdemolovány Zachování komína dodnes rozporuplné

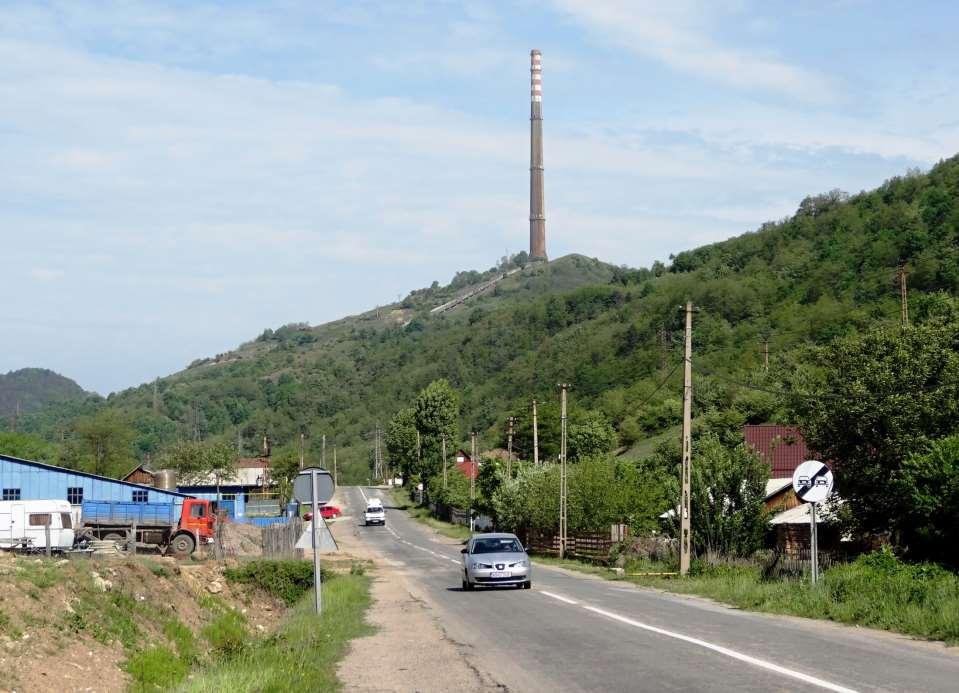

48 Ampelum Zlatna, Rumunsko Nejvyšší známý komín na kopci 200 metrů

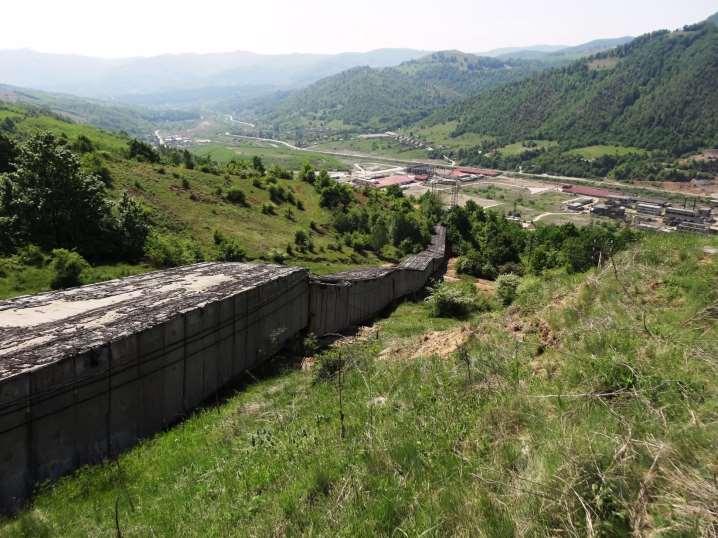

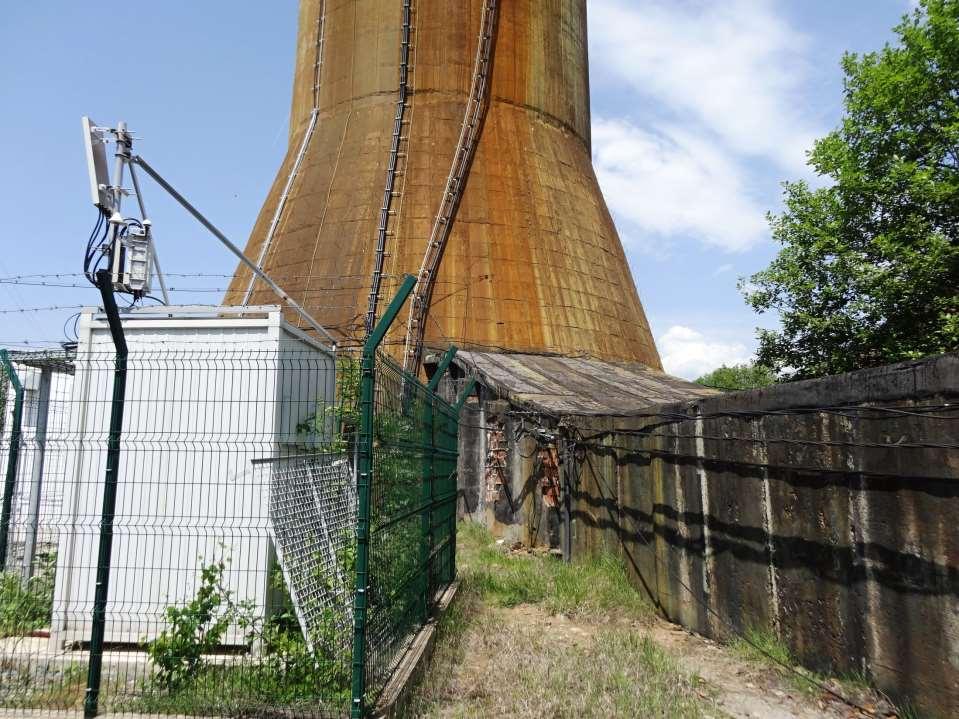

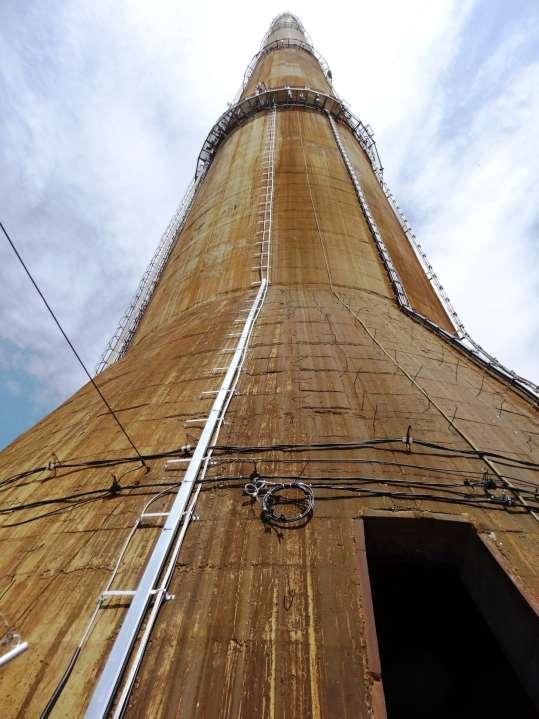

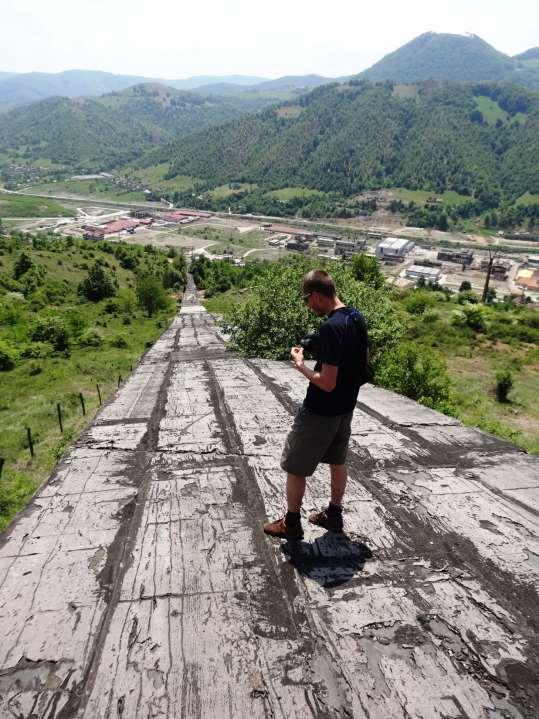

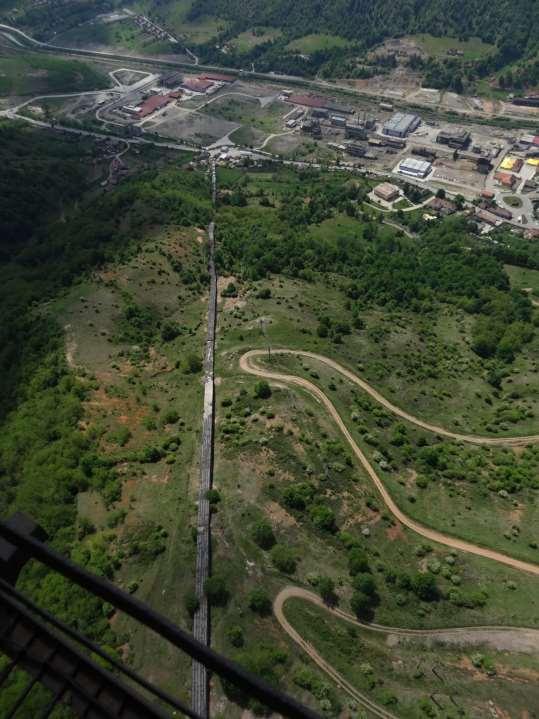

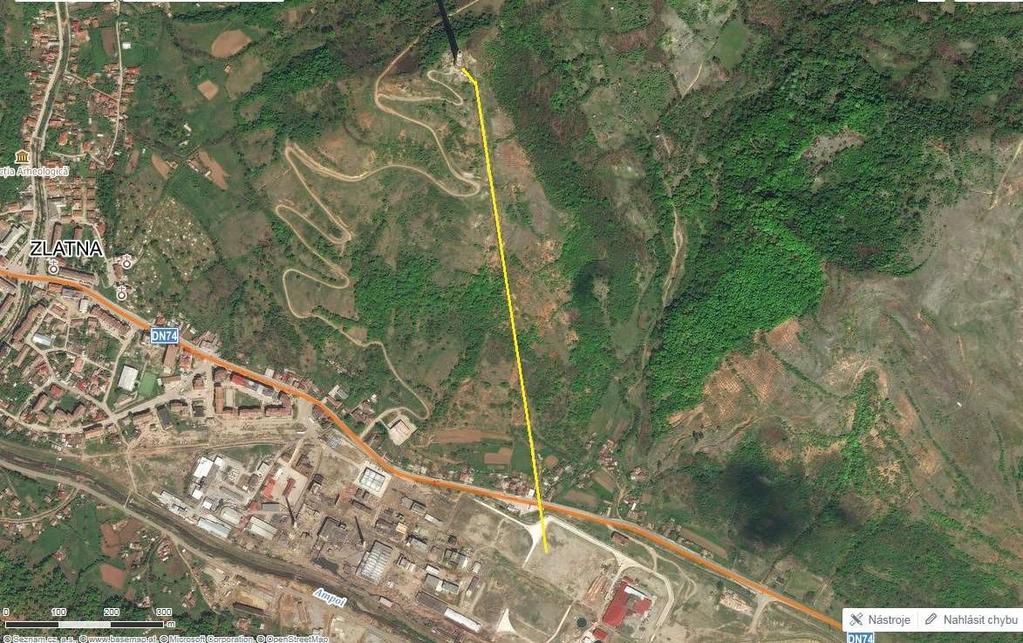

50 Základní informace Továrna na zpracování mědi, dnes již částečně zdemolována Komín funkční pouze Kouřovod délky 900 metrů, převýšení 200 metrů, vzhledem k době vzniku betonový Příslušenství komína v dezolátním stavu

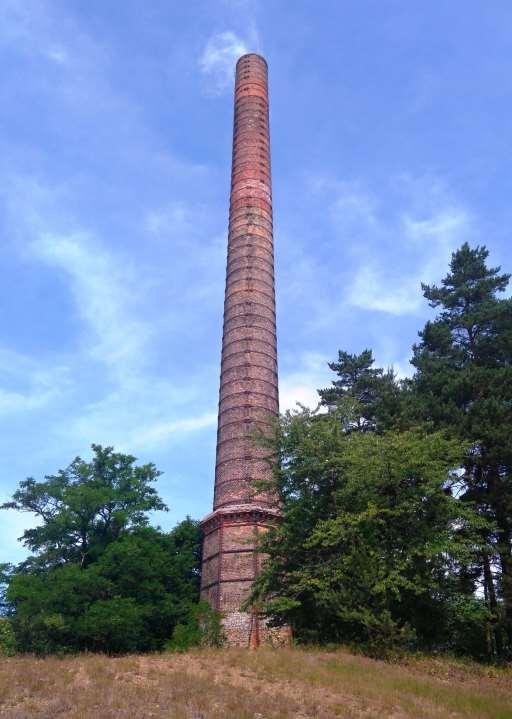

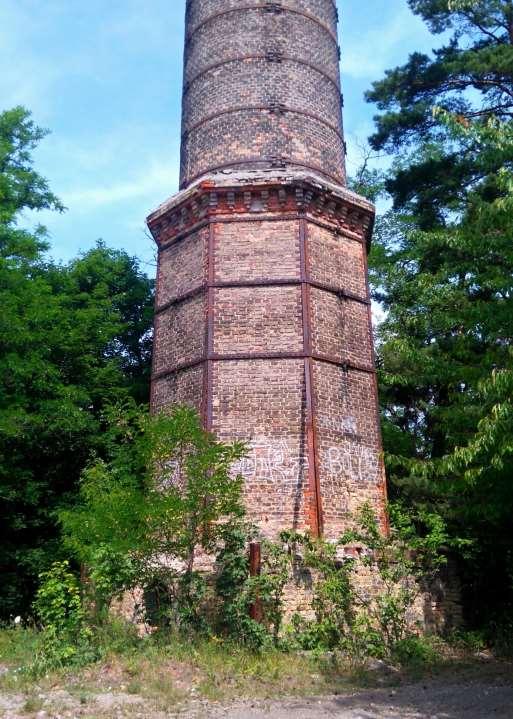

59 Huta Banská Štiavnica, Slovensko Jediný klasický česko-slovenský komín na kopci

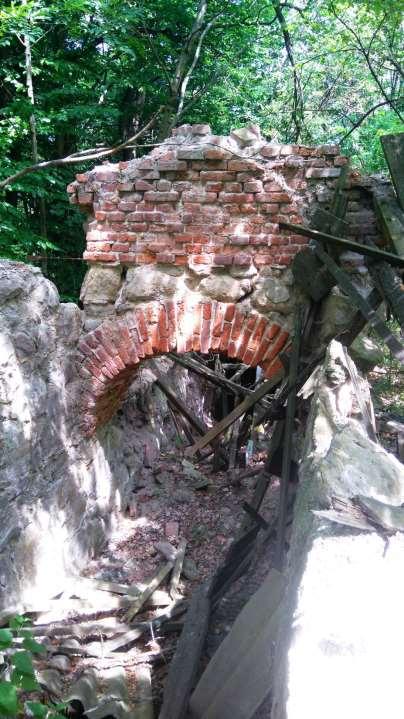

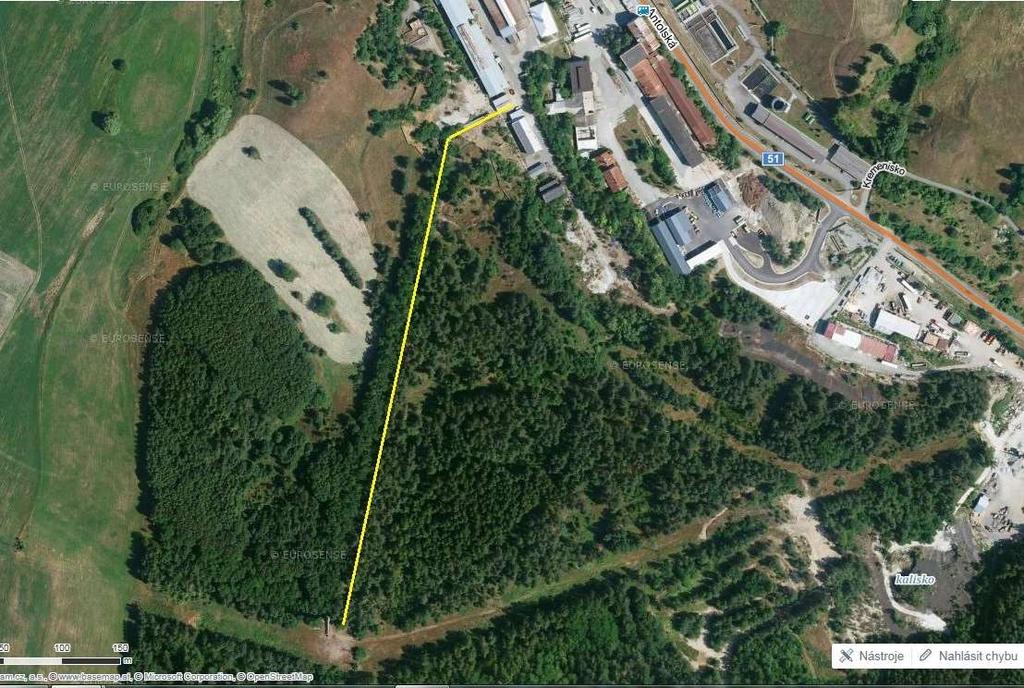

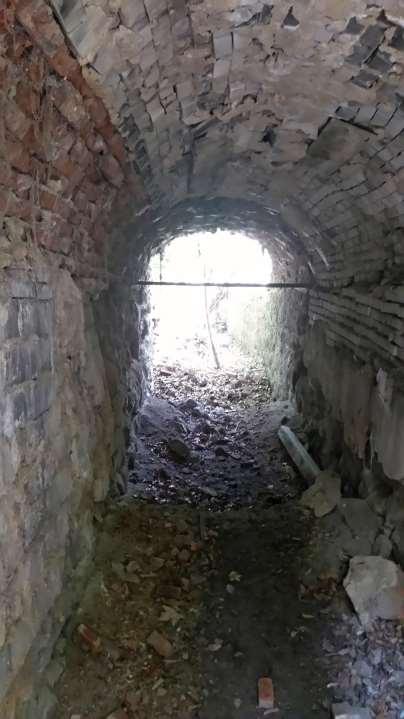

61 Základní informace Olověné hutě Vrch Lintich 550 m.n.m. Kouřovod délky 420, převýšení 90 metrů Realizace 1890 jakožto jedno z ekologických opatření, jak snížit úmrtnost v hutích Funkční do roku 1990 Původně unikátní šindelová střecha Netradičně řešené vstupy do komína, dodnes usazenina až do výše 90 cm

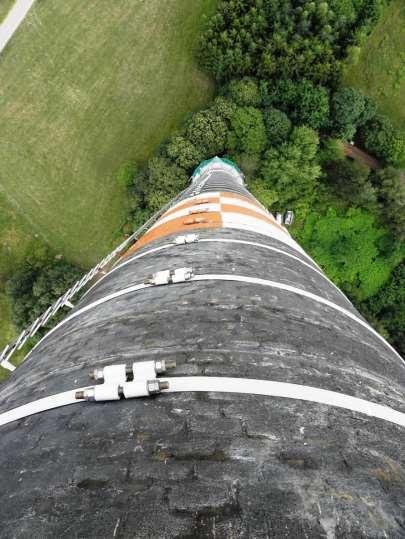

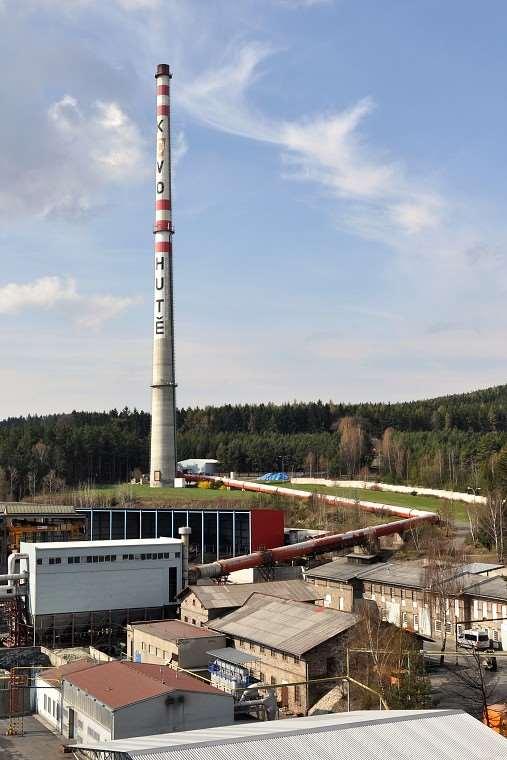

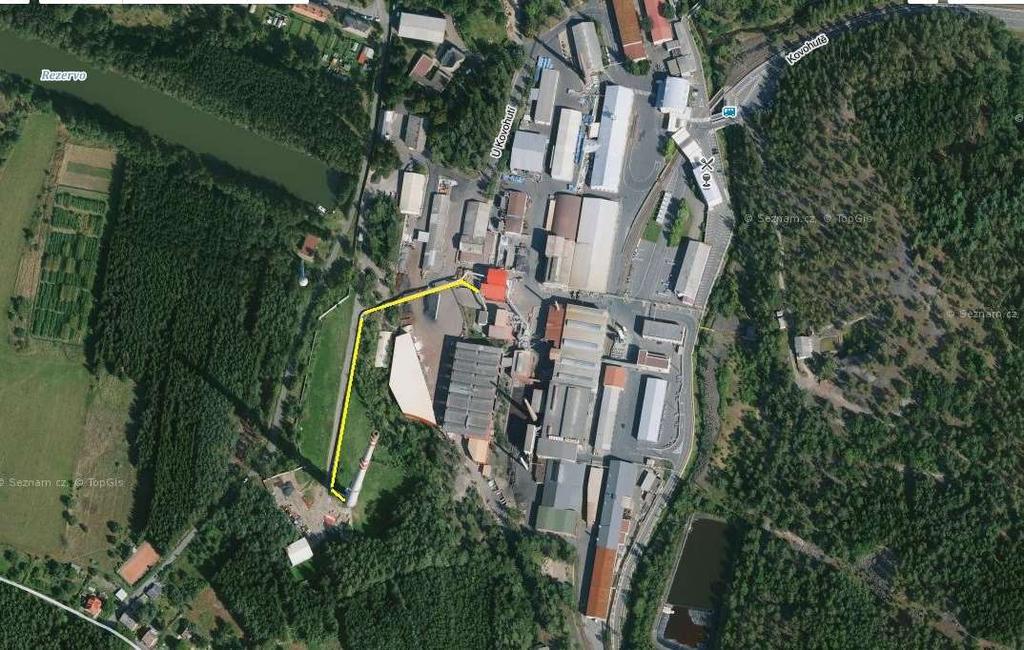

68 Kovohutě Příbram Jediný český zástupce 160 m vysoký komín z monolitického betonu, náhrada původních cihlových komínů z jednotlivých provozů v hlavní části závodu Realizace Kouřovod délky 280 metrů, převýšení 40 metrů Na rozdíl od jiných komínů součást oploceného areálu závodu

72 Použité zdroje Foto: Ing. Martin Vonka, Ph.D. (Cartagena), Martin Baloun (Zlatna), vlastní foto (Halsbrücke, Banská Štiavnica, Ballycorus), oficiální stránky jednotlivých podniků (Kovohutě, Bleihütte)

73 Děkuji za pozornost!
