Cvičení č. 1 : Seznámení s TS TOPCON GPT-2006

Transkript

1 Cvičení č. 1 : Seznámení s TS TOPCON GPT-2006 Obsah 1. Typ a charakteristiky přístroje Popis částí a ovládacích prvků Ovládací klávesy Displej, princip ovládání Centrace a horizontace přístroje Měření úhlů Měření délek...12 Jiří Pospíšil, Martin Štroner, říjen 2003

2 1. Typ a charakteristiky přístroje Dalekohled Délka : 150mm Průměr objektivu : 45mm Zvětšení : 30 x Obraz : Vzpřímený Zorné pole : 1 30' Rozlišovací schopnost : 2.5" Minimální zaostření : 1.3m Osvětlení nit. kříže : ano Délkové měření Dosah měření Bezhranolový mód : 3 až 100 m (Bez přímého slunečního nasvícení cíle) Hranolový mód : Minihranol 1 500m 1 hranol 4 000m Přesnost měření délek Bezhranolový mód : 3 až 25m : ± (10mm) m.s.e. > 25m : ± (5mm +2ppm D) m.s.e. (D:Měřená délka) Hranolový mód : ± (3mm +2ppm D) m.s.e. (D : Měřená délka) Nejmenší měřená jednotka Jemný měřický mód : 1mm Hrubý měřický mód : 10mm Tracking měřický mód : 10mm Zobrazení měření : 12 číslic : max. zobrazení m Doba měření Jemný měřický mód : 1 mm 1.2sec. (první 3 sec.) Hrubý měřický mód : 0.5sec. (první 2.5 sec.) Tracking měřický mód: 0.3sec. (první 2.5 sec.) (Doba prvního měření se může lišit podle měřických podmínek a nastavení volby Vypnutí dálkoměru) Rozsah atmosferické korekce : ppm až ppm krok 0.1 ppm Rozsah konstanty hranolu : mm až mm krok 0.1 mm Elektronické měření úhlů Metoda : Absolutní čtení Minimální čtení : 1"/5" (0.2mgon/1mgon) čtení Přesnost (st.odch. dle DIN ) : 6" (1.8 mgon) Doba měření : méně než 0.3 sec. Průměr kruhu : 71mm 2

3 Korekce náklonu (Automatický index) Senzor náklon : Automatický vertikální a horizontalní kompenzátor Metoda : Kapalinový typ Rozsah kompenzace : ± 3' Korekční jednotka : 1" (0.1mgon) Další vlastnosti Výška přístroje : 176mm Citlivost libel Krabicová libela : 10'/2mm Alhidádová : 40"/2 mm Dalekohled optické centrace Zvětšení : 3 x Zaostření : 0.5m až nekonečno Obraz : Vzpřímený Zorné pole : 5 (114mm φ /1.3m) Rozměry : 343(H) x 184(W) x 150(L) mm Hmotnost Přístroj s / bez baterie : 5 kg / 4.7kg Transportní pouzdro : 3.2kg Odolnost Vodotěsnost : IP 66 (s baterií BT-52QA) Rozsah teploty okolí : -20 C až +50 C 3

4 2. Popis částí a ovládacích prvků Upínací šroub držadla Držadlo Vytyčovací světla (Pouze u typu s vytyč. světly) Čočka objektivu Výšková značka Displej Optická centrace Krabicová libela Rektifikační šroub krabicové libely Stavěcí šroub Uzamykací páčka podložky Základní deska 4

5 Kolimátor Zaostřovací kruh.dalek. Uzamyk.páčka baterie Svorka dalekohledu Okulár dalekohledu Baterie BT-52QA Výšková značka přístroje Vert.hrubá ustanovka Vert.jemná ustanovka Alhidád.libela Horizontální jemná ustanovka Displej Horizontální hrubá ustanovka Konektor externího napájení Sériový konektor RS-232C 5

6 3. Ovládací klávesy Klávesa Název klávesy Funkce Klávesa souřad.meření Mód souřadnicového měření Klávesa délkového měření Mód měření délek. ANG Klávesa úhlového měření Mód měření úhlů MENU Klávesa Menu Přepíná mezi módem Menu a normálním módem. Nastavení aplikačního měření a adjustace v módu menu. ESC Escape klávesa Návrat do měřického módu nebo předchozí úrovně módu v nastaveném módu. Nastavení modu SBER DAT a VYTYCOVANI přímo z módu normálního měření. POWER Vypínač ZAPNUTÍ / VYPNUTÍ napájení F1~F4 Funkční klávesa Odpovídá zobrazené funkci 6

7 4. Displej, princip ovládání Displej je použit maticový LCD se 4 řádky o 20 znacích. Tři horní řádky zobrazují měřená data a dolní řádek zobrazuje programové klávesy, které se mění se změnou měřického módu. Kontrast a osvětlení okna displeje je nastavitelné (MENU F4 (druhá obrazovka) Osvětlení, MENU F4 F4 (třetí obrazovka) Nast. Kontrast). V: 100,1020 (i/n) HP : 120, HU DRZ VLHU P1 F1 F2 F3 F4 V pravé části displeje symbol označuje nabití baterie. Čím nižší počet dílků, tím více je baterie vybitá. Pokud zůstal pouze poslední dílek a bliká, je vhodné baterii vyměnit. Význam kontextových kláves F1 až F4 se mění podle zobrazených symbolů na posledním řádku displeje. Pokud je k dispozici více možností než čtyři, klávesa F4 je rezervována pro přepnutí na další stránku a objeví se nad ní symbol P1. Zároveň se nad symbolem baterie objeví údaj, že je právě zobrazena i-tá stránka z celkového počtu n (i/n). Opakovaným stiskem klávesy F4 je možné se cyklicky pohybovat mezi stránkami, po n-té přijde zase první. Význam značek na displeji : Displej Význam Displej Význam V Vertikální úhel Y Souřadnice Y HP Horizontální úhel pravý Z Souřadnice Z HL Horizontální úhel levý * EDM v činnosti HD Vodorovná délka m Jednotka metr VD Převýšení f Jednotka Feet / Feet a inch SD Šikmá délka N P Mód měření bez hranolu X Souřadnice X 7

8 Význam zkratek nad kontextovými klávesami : Mód měření úhlů Strana Soft kláv. Zobrazená zkratka Funkce 1 F1 0-HU Nastavení horizontálního úhlu na 0,0000 gon. F2 DRZ Drží horizontální úhel. F3 VLHU Nastavení horizontálního úhlu vložením přes klávesnici. F4 P1 Funkce soft kláves jsou zobrazeny na další strance menu (P2). 2 F1 NAKL Nastavení korekce z náklonu osy. Je-li zapnuto, je zobrazena hodnota korekce náklonu. F2 REP Mód měření úhlů repeticí F3 V% Měření vertikálního úhlu v(%) F4 P2 Funkce soft kláves jsou zobrazeny na další strance menu (P3). 3 F1 H-BZ Nastavení znění bzučáku při každých 100 g horizontálního úhlu. Mód měření délek F2 P/L Přepíná mezi levo a pravotočivým měřením úhlu. F3 0-VU Přepíná mezi vertikálním úhlem od zenitu nebo vodorovné. F4 P3 Funkce soft kláves jsou zobrazeny na další strance menu(p1). 1 F1 MER Spustí měření. F2 MOD Nastavení módu měření Jemný/Hrubý/Tracking. F3 BH/H Přepínání mezi módy měření délek bez hranolu a s hranolem. F4 P1 Funkce soft kláves jsou zobrazeny na 2. strance menu (P2). 2 F1 ODSAZ Nastaví mód měření odsazení. 3 F2 VYT Nastaví vytyčovací mód. F3 S/A Nastavení audio módu. F4 P2 Funkce soft kláves jsou zobrazeny na další strance menu (P1). F2 m/f/i Přepíná jednotky metr, feet nebo feet a inch. F2 P3 Funkce soft kláves jsou zobrazeny na další strance menu(p1). 8

9 Mód měření souřadnic 1 F1 MER Spustí měření. F2 MOD Nastavení módu měření Jemný/Hrubý/Tracking. F3 BH/H Přepínání mezi módy měření délek bez hranolu a s hranolem. F4 P1 Funkce soft kláves jsou zobrazeny na 2. strance menu (P2). 2 F1 V.C. Vložení výšky hranolu. F2 V.PR. Vložení výšky přístroje. F3 STN Vložení souřadnic stanoviska. F4 P2 Funkce soft kláves jsou zobrazeny na další strance menu (P2). 3 F1 ODSAZ Nastaví mód měření odsazení. F2 M/f/i Přepíná jednotky metr, feet nebo feet a inch. F3 S/A Nastavení audio módu. F4 P3 Funkce soft kláves jsou zobrazeny na další strance menu (P1). 5. Centrace a horizontace přístroje Centrace a horizontace probíhá stejným postupem jako u minutových teodolitů, k dispozici jsou krabicová a alhidádová libela, optický centrovač. Přístroj NENÍ vybaven laserovou olovnicí, elektronickou libelou apod. 9

10 6. Měření úhlů Nejprve je třeba se přepnout do modu měření úhlů, tj. klávesa ANG. Přístroj měří úhly absolutním způsobem, při zapnutí tedy není třeba provádět indexaci kruhů protočením jako u některých starších přístrojů. Přístroj v reálném čase zobrazuje měřené hodnoty na displeji. Nastavení požadovaného čtení na horizontálním kruhu do určeného směru lze provést celkem třemi základními způsoby. Zadání nulové hodnoty při zacílení potřebným směrem (nastavení nuly) Postup činnosti Klávesa Displej Zacilte na první cíl A. Zacilte na A V : 100,1020 GON HP : 120,3040 GON 0-HU DRZ VLHU P1 Nastavte na cíl A horizontální úhel 0,000g. Stiskněte klávesu F1 0-HU a pak F3 ANO. [F1] [F3] NAST. 0 HOR. UHLU >OK? ANO NE V : 100,1020 GON HP : 0,0000 GON 0-HU DRZ VLHU P1 Zadání libovolné hodnoty při zacílení potřebným směrem (nejčastější případ) Postup činnosti Klávesa Displej Zacilte na cíl. Zacilte na cíl V : GON 0-HU DRZ VLHU P1 Stiskněte klávesu F3 VLHU [F3] NASTAVENI.HOR.UHLU HP = VSTUP ENTER [F1] [ENT] Pomocí kláves vložte požadovanou hodnotu úhlu, například :70,4030. vložte hodnotu [F4] V : GON HP : GON 0-HU DRZ VLHU P1 10

11 Nastavení podržením úhlu Postup činnosti Klávesa Displej Pomocí hrubé a jemné horizontální ustanovky nastavte požadovaný horizontální úhel Zobrazený úhel V : GON 0-HU DRZ VLHU P1 Stiskněte klávesu F2 DRZ Zacilte na cíl. Stiskem klávesy F3 ANO se uvolní nastavený úhel. *1) Zobrazení se vrátí do normálního módu měření úhlů. [F2] Zacilte [F3] DRZENI HOR. UHLU >NASTAVENO? ANO NE V : GON 0-HU DRZ VLHU P1 *1) Návrat do předchozího módu stiskem klávesy F4 NE. 11

12 7. Měření délek Vždy před měřením délek je třeba nastavit (zkontrolovat nastavení) hodnoty atmosférické korekce, typ dálkoměru a nastavení konstanty hranolu, případně výběr módu měření. Atmosférické korekce Jak vložit teplotu a tlak přímo Předem se změří teplota a tlak v okolí přístroje. Příklad : Teplota: +18 C, Tlak:1013 hpa. Postup činnosti Klávesa Displej Stiskněte klávesu [F4](P1) a nastavte druhou stranu voleb v módu měření délek nebo třetí stranu v módu měření souřadnic [F4] HD* m VD : m ODSAZ VYT S/A P2 Stiskněte klávesu [F3](S/A) v módu měření délek nebo měření souřadnic pro nastavení módu S/A Stiskněte klávesu [F3](T-T). Vložte hodnotu teploty a tlaku. Zobrazení se vrátí do módu S/A [F3] [F3] Vlož, tepl. Vlož.tlak. K.HR. : 0.0 PPM : 0.0 BHR. : 0.0 SIGNAL : [ ] HRANL PPM T-T NAST.TEPL. & TLAKU TEPL. 15 C TLAK. : 1013 hpa VSTUP ENTER NAST.TEPL. & TLAKU TEPL. 18 C TLAK. : 1013 hpa VSTUP ENTER Rozsah : Teplota -30 až + 60 Krok 1 C Tlak 480 až 800 mmhg krok 1mmHg nebo 315 až 1066 hpa ( krok 1 hpa) Jestliže vypočítaná hodnota atmosferické korekce přesáhne povolený rozsah 99 ppm činnost se automaticky vrátí na krok 3. Vložte nové hodnoty. 12

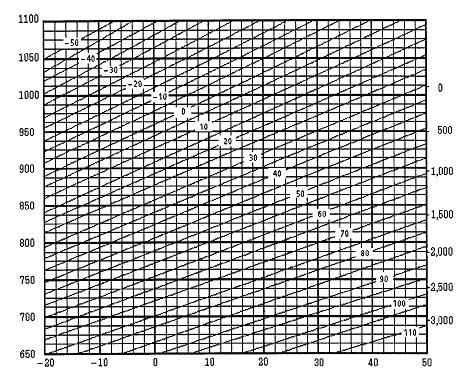

13 Jak vložit hodnotu atmosferické korekce přímo Změří se teplota a tlak v okolí přístroje a hodnotu atmosferické korekce PPM lze zjistit přímo z grafu nebo výpočtem. Postup činnosti Klávesa Displej Stiskněte klávesu [F4](P1) a nastavte druhou stranu voleb v módu měření délek nebo třetí stranu v módu měření souřadnic. Stiskněte klávesu [F3](S/A) v módu měření délek nebo měření souřadnic pro nastavení módu S/A. Stiskněte klávesu [F2](PPM). Je zobrazena aktuálně nastavená hodnota. [F4] [F3] [F2] [F1] HD* m VD : m ODSAZ VYT S/A P2 K.HR. : 0.0 PPM : 0.0 BHR. : 0.0 SIGNAL : [ ] HRANL PPM T-T NASTAVENI PPM PPM : 0.0 ppm VSTUP ENTER 4 Vložte hodnotu atmosferické korekce. *1) Displej se vrátí do S/A módu. Vložte data [F4] *1) Rozsah : -99 ppm až + 99 ppm, krok 1 ppm 13

14 Teplota ( C) 14

15 Tlak (hpa) Teplota C Pro výpočet korekcí jsou použity následující vzorce : Jednotky : metry P Ka = t 10 6 Ka : Hodnota atmosferické korekce P : Atmosferický tlak(mmhg) t : Teplota prostředí( C) Délka L(m) po atmosferické korekci se získá následovně: L=l(1+Ka) l : Měřená vzdálenost bez nastavené atmosferické korekce. Příklad : Teplota +20 C, Tlak 635mmHg, l =1000 m Ka = = (50ppm) L=1000( )= m Přepínání hranolového a bezhranolového modu dálkoměru Přístroj je schopen provádět měření délek pomocí neviditelného pulsního laserového svazku emitovaného pulsní laserovou diodou. Je možné zvolit mezi módy měření délky s hranolem a bez hranolu, kdy je přístroj schopen určovat délky na objekty bez hranolu. Pro přepínání mezi módy měření s hranolem a bez hranolu stiskněte soft klávesu [BH/H]. Indikátor bezhranolového měření [NP] bude zobrazen v pravé části displeje. Změna módu musí být provedena před započetím měření. 15

16 Příklad: Délkové měření Souřadnicové měření N HD* m P VD : m X : m N Y : m P Z : m Pro změnu módu stiskněte klávesu [BH/H]. Indikátor bezhranolového měření Nastavení konstanty hranolu / konstanty bezhranolového módu Konstanta hranolů TOPCON je 0. Při použití jiného hranolu než TOPCON je nutné nastavit konstantu hranolu dle typu použitého hranolu. Jestliže je konstanta hranolu jednou vložena, zůstane uložena i po vypnutí přístroje. Poznámka: Zkontrolujte, že hodnota konstanty hranolu pro bezhranolový mód měření je nastavena na hodnotu 0. Postup činnosti Klávesa Displej Stiskněte klávesu [F4](P1) a nastavte druhou stranu voleb v módu měření délek nebo třetí stranu v módu měření souřadnic. Stiskněte klávesu [F3](S/A). [F4] [F3] HD* m VD : m ODSAZ VYT S/A P2 K.HR. : 0.0 PPM : 0.0 BHR. : 0.0 SIGNAL : [ ] HRANL PPM T-T Stiskněte klávesu [F1](K.HR.). Zvolte korekční konstantu hranolového, nebo bezhranolového módu měření pomocí kláves [F1] [ ] nebo [ ] NAST. KONST.HRANOLU HRANOL > 0.0 mm B_HRAN : 0.0 mm VSTUP ENTER NAST. KONST.HRANOLU HRANOL : 0.0 mm B_HRAN > 0.0 mm VSTUP ENTER Vložte hodnotu korekční konstanty. *1) Zobrazení se vrátí do módu S/A. [F1] Vložte data [F4] K.HR. : 14.0 PPM : 0.0 BHR. : 0.0 SIGNAL : [ ] HRANL PPM T-T *1) Vstupní rozsah : -99.9mm až +99.9mm, 0.1mm krok 16

17 Měření délek Ujistěte se, že je nastaven mód měření úhlů. Postup činnosti Klávesa Displej Zacilte na střed hranolu. Zacilte na hranol V : GON 0-HU DRZ VLHU P1 Stiskněte klávesu [ ].. Začne dálkové měření *1) [ ] Bude zobrazena měřená délka. *2) *4) HP : GON HD*[ r ] < < m VD : m HD* m VD : m Opětovným stiskem klávesy [ ] se změní zobrazení na displeji na horizontální a vertikální úhel a šikmou délku. [ ] V : GON HP : GON SD : m *1) Jestliže je dálkoměr v činnosti, je na displeji zobrazena značka * *2) Indikátor délkové jednotky m" pro metry nebo ft pro feet se objeví a opět zmizí při zaznění signálu a obnově délkových dat. *3) Měření se může v přístroji automaticky opakovat, jestliže jsou výsledky ovlivňovány např. vlněním vzduchu apod. *4) Návrat z módu měření délek zpět do módu měření úhlů stiskem klávesy ANG Jemný mód/tracking mód/hrubý mód Toto nastavení nezůstane po vypnutí přístroje nastaveno. Jemný mód Tracking mód Hrubý mód : Toto je normální mód měření délek. Zobrazená jednotka : 1mm Doba měření : asi 1.2 sec. : Tento mód měří kratší dobu než jemný mód. je velmi užitečný při sledování pohybujících se objektů nebo při vytyčovacích pracích Zobrazená jednotka : 10mm Doba měření : 0.3 sec. : Tento mód měří kratší dobu než jemný mód. Zobrazená jednotka : 10mm Doba měření : 0.5 sec. 17

18 Postup činnosti Klávesa Displej HP : GON HD* m VD : m V módu měření délek stiskněte klávesu F2 MODE *1) Bude zobrazen počáteční znak (J/T/H) nastaveného módu. Stiskněte klávesu F1 JEMN, F2 TRACK nebo F3 HRUBE. *1) Pro opuštění nastavení stiskněte klávesu ESC [F2] [F1] [F3] HP : GON HD* m VD : m JEMN TRACK HRUBE J HP : GON HD* m VD : m 18
