1 Opatření v zátopě nádrže a v okolí, zanášení, odbahnění, objekty 8. PŘEDNÁŠKA BS053 Rybníky a účelové nádrže

2 RYBNÍKY A ÚČELOVÉ NÁDRŽE Opatření v zátopě nádrže Opatření v okolí nádrže Odhad zanášení nádrže Odbahnění nádrží Speciální objekty na nádržích

3 Úprava dna, zátopy a okolí nádrže Úprava dna (podmínky stanovené ČSN , TNV , TNV ) Úprava zátopy - odvodnění - úprava konce vzdutí - úprava litorální zóny Úprava okolí (povodí) nádrže - opatření v bezprostředním okolí nádrže - opatření v povodí nad nádrží

4 Úprava dna (podmínky stanovené ČSN ) Vytěžení ornice (pozor 0,15 m by mělo zůstat pedologický průzkum) využití na hráz Odstranění možných zdrojů ohrožení kvality vody ( skládky, odpady ze septiků, výusti apod. podrobný průzkum zátopy) převedení mimo zátopu přijetí dalších opatření (odstranění, sanace) Odstranění stromů a křovin pod čárou zátopy Návrh odvodnění dna vysušení po vypuštění (letnění nádrží, odbahnění) Vyrovnání dna Pozor na plošné odvodnění původních pozemků zejména u suchých nádrží (nesmí být pod hrází!!! zajištění funkce - převedení objekty nádrže)

5 Úprava dna (podmínky stanovené ČSN ) Odvodnění dna hlavní odvodňovací stoka v nejnižším místě (lichoběžníkový profil, šířka ve dně 1 až 2 m, sklon svahů 1:2 až 1:3, hloubka 0,8 až 1,0 m) ústí do objektu spodní výpusti (určuje založení objektu) rybochovné nádrže do loviště sběrné příkopy (profil lichoběžník, šířka ve dně 0,3 až 0,6 m, hloubka 0,6 až 0,8 m) odvodnění drenáží - u nádrží, které se pravidelně letní plošná drenáž (sběrné drény a svodné drény zaústěné do hlavní odvodňovací stoky), návrh jako u polních kultur (hloubka 0,6-0,8 m, minimální sklon svodných drénů 2%) sporadická drenáž (pouze prohlubně)

6 Odvodnění dna ukázky řešení

7 Odvodnění dna

8 Vyrovnání dna Vyspádování dna odvodnění pozemků (návrh příčných profilů) Odstranění lokálních depresí U suchých nádrží bez lokálních vyvýšenin únik zvěře a náhodně se vyskytujících osob Odstranění případných problémů vzniklých obnažením propustných vrstev (zemník v zátopě, apod.) utěsnění dna (nejčastěji jílovitou zeminou 0,3-0,6 m, potřeba krytí nenamrzavou zeminou 0,2-0,6 m) folie (cena)

9 Úprava zátopy Úprava části, kde se nacházel zemník (propustnost obnažených vrstev) Úprava konce vzdutí podle účelu nádrže (rybochovné zamezení vniknutí dravců a plevelných ryb, česle) mokřady (kvalita vody, dotace předepisují) omezení přisunu splavenin záchytné prostory (sedimentační nádrže, průcezné hrázky apod.) Suché nádrže možno využívat zátopu k zemědělským nebo lesnickým účelům vliv režimu záplav (četnost a trvání může ovlivnit druh plodin) zemědělské využívání TTP plynulý sklon (odvodnění), sklizeň příp. spásání, hladina podzemní vody na úrovni potřebné pro louky min.0,5 m orná dostatečná mocnost ornice, časový režim jařiny, dobrá propustnost dna (odvodnění pozor na přechod přes hráz) lesnické využití ne tam, kde vzniká možnost zanášení lesy hospodářské, lesy zvláštního určení (půdo-ochranné), spec. kultury (vrboviny..) další vlivy (půdní poměry, klimatické poměry, výrobní poměry a další)

10 Úprava konce vzdutí zamezení transportu sedimentů do hlavní nádrže - sedimentační nádrže rybochovní nádrže česle mokřady

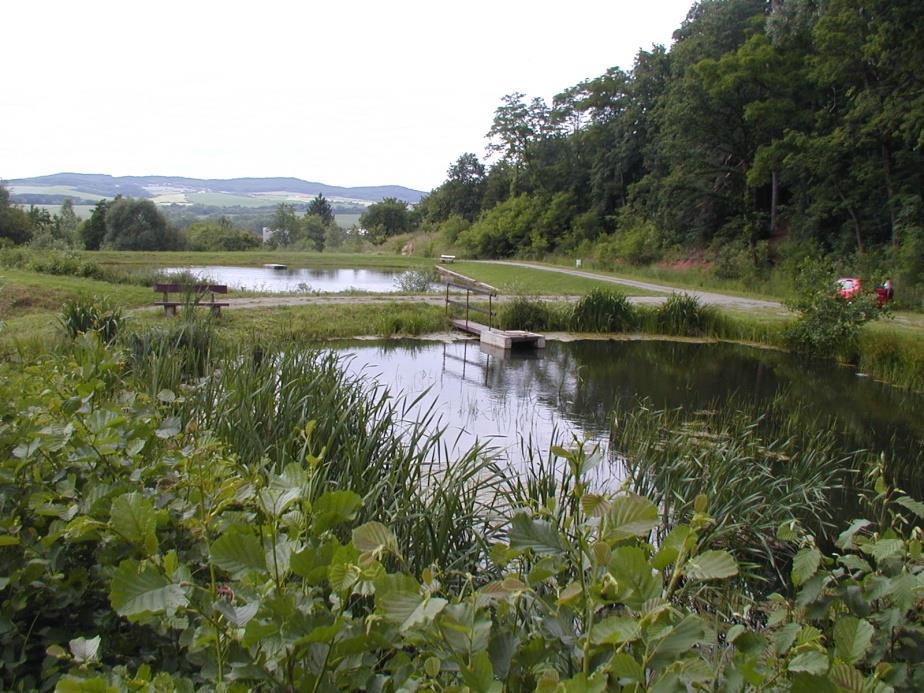

11 Mokřad v konci vzdutí POZOR NA KONSTRUKČNÍ CHYBY spodní výpusť Sklony pod vodou 1:2 apod. Jak se bude chovat ve vodě Mokřad u výpusti

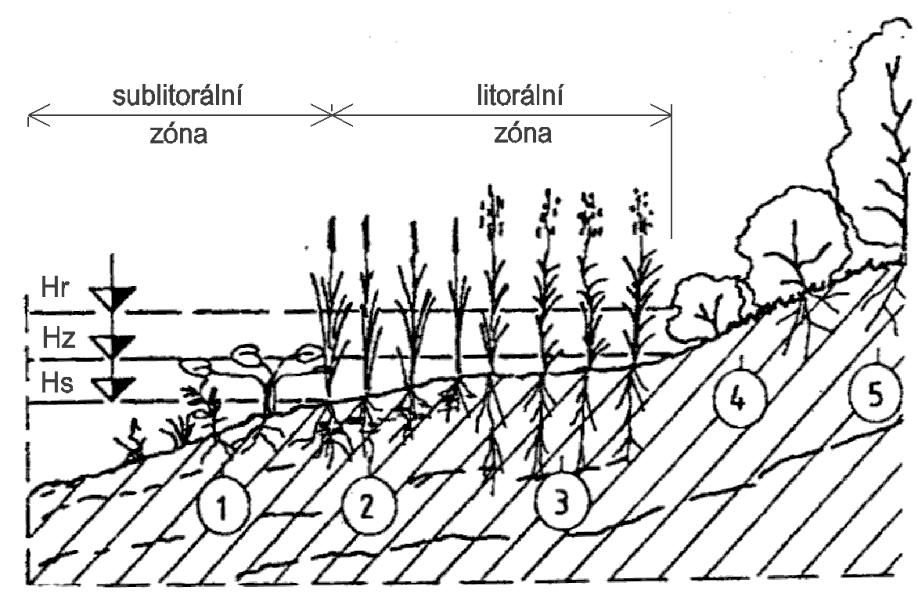

12 Úprava litorální zóny pobřežní pásmo Plynulý přechod mezi vodním prostředím nádrže a okolím (netýká se suchých nádrží) ochrana břehů před vlnobitím (poškození, rozplavení) estetické hledisko ekologické hledisko Hloubka 0,6 0,8 m, sklon litorální zóny 1:4 až 1 : 6 (cca 12-18% plochy nádrže), prohloubení s lavičkou vegetační zpevnění - tvrdá makrofyta (orobinec, rákos) tvrdé opevnění (pohoz, plůtky apod.) 1- vzplývavé rostliny 2- orobinec 3- rákos 4- měkké dřeviny 5- tvrdé dřeviny Ukázka uspořádání litorální zóny (J.Šálek)

13 Úprava litorální zóny pobřežní pásmo (rekonstrukce a revitalizace) Revitalizace vodního prostředí (T.Just a kol., Praha 2003) Pro rozvinutí litorálního pásma po obvodu je vhodný sklon břehů pod hladinou cca 1:5, vnitřní litorál 1:10 a mírnější. Vhodné je zachovat rozsáhlé plochy s jednotnou hloubkou cca 0,3-0,4 m. Podíl mělkovodního pásma 0,0-0,6 m 10% (nádrže 0,1-0,5 ha), 20% (nádrže >0,5 ha) Závazný rozsah litorálního pásma vyznačit v projektu

14 Úprava okolí nádrže Opatření v bezprostředním okolí nádrže Pásmo mezohydrofilní vegetace (ostříce, byliny, keře a stromy) ochranný pás kolem nádrže (funkce vsakovací, resp. sedimentační) rozsah určuje (smyv, infiltrace, vlastnické vztahy apod.) Opatření v povodí nad nádrží protierozní opatření organizační (podpoření retence, TTP, zalesnění, PSP) agrotechnická technická (příkopy, průlehy) ostatní opatření (vliv na kvalitu vody ČOV, sanace zdrojů znečištění, apod.) Pásové střídání plodin (kukuřice) Bez opatření (kukuřice) Stejná nádrž pouze jiný uživatel

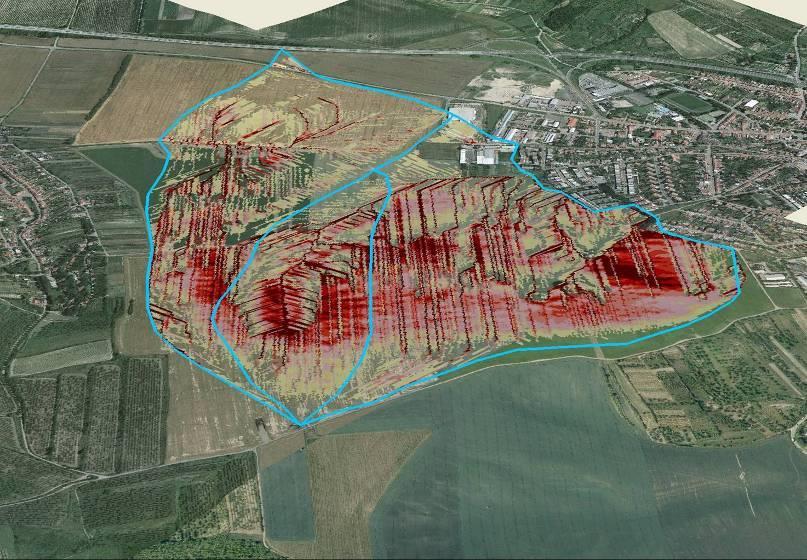

15 Erozní procesy prognóza zanášení Ovlivnění transportu sedimentů do nádrže z povodí nad nádrží zanášení snižování kvality vody (rybníky) Co je příčinou Plošná eroze (zemědělské pozemky) Výmolová (není dostatečně prozkoumáno, neuvažujeme) Proudová eroze v tocích (spíše ve velkých povodích, pro povodí MVN neuvažujeme) ČHMÚ Metody výpočtu Posouzení současného stavu povodí (modelování procesu eroze) varianty návrhu opatření Postup výpočtu Stanovení dlouhodobé průměrné ztráty půdy G (USLE, RUSLE) G=R.K.S.L.C.P [ t./(ha.rok) ] Redukce G (jen část se dostane do toků) SDR, DR apod. Vynásobení plochou pozemků, ze které počítáme G (specifická hodnota) transport do toků Redukce transportu do toků na objem usazených částic v nádrži např. Bruneho křivky Ukázka posouzení MEO Odhad zanášení vodních nádrží produkty eroze Miloslav Janeček, Jiří Váška Praha : Informační centrum ČKAIT, 2003

16 Erozní procesy prognóza zanášení - redukce G Závislost poměru odnosu na ploše povodí (R.A.Robinson) Závislost poměru odnosu na ploše povodí (Control of Water Pollution om Cropland. Vol. 11., ARS-USDA-ORDEPA, 1976) DR = a(p) b. (SR) c. (CN) d kde CN je číslo odtokové křivky SR je reliéfový poměr, tj. poměr převýšení k délce povodí (m.km -1 ) P je plocha povodí ( km 2 ) a, b, c, d jsou parametry rovnice (tab. 3) POZOR JE VHODNÝ PRO POVODÍ km 2, pro taková byl testován!!!!!

17 Erozní procesy prognóza zanášení Pro výpočet odhadu zanášení nádrže, kdy se v nádrži usadí pouze část splavenin, je možné využít např. křivek podle Bruneho, které nám udávají závislost mezi poměrem objemu nádrže ku objemu ročního odtoku a procentem zachycení sedimentů.

18 Erozní procesy návrh opatření v povodí MVN Organizační opatření (delimitace kultur, protierozní osevní postupy, pásové střídání plodin) Agrotechnická opatření (výsev do ochranné plodiny) Technická opatření (průlehy, vsakovací pásy, příkopy, přehrážky bystřiny, strže)

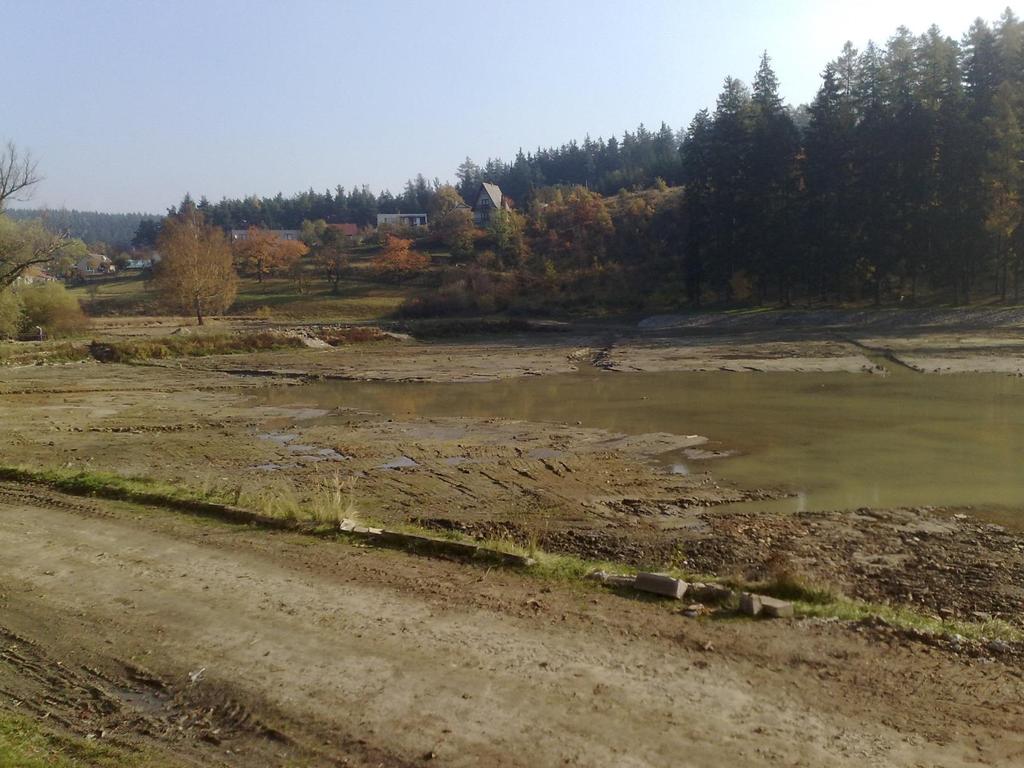

19 Odbahnění Metody Podklady a projekční příprava

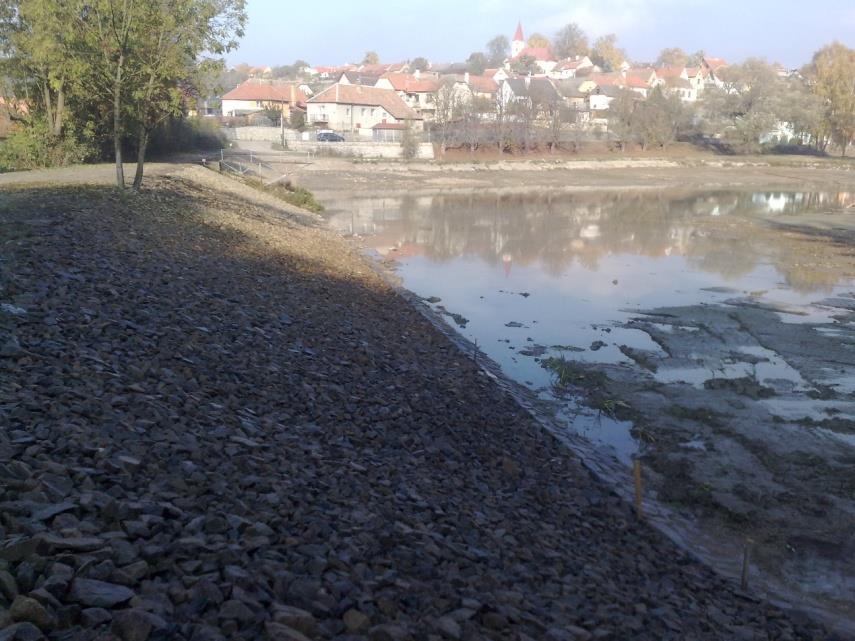

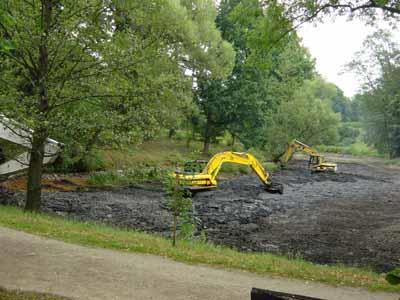

20 Odbahnění - metody Suchá cesta vypuštěná a odvodněná nádrž (MVN) - nejčastější Mokrá cesta sací bagry Kombinace suchá a mokrá Těžba z pontonů Odstřel (výjimečně)

21 Odbahnění podklady a projekční příprava V současné době platí zákon č. 334/1992 Sb., o ochraně zemědělského půdního fondu. Dle ustanovení 3a odst. 1 uvedeného zákona je použití sedimentů z rybníků, vodních nádrží a vodních toků na zemědělské půdě možné pouze tehdy, jedná-li se o ornou půdu nebo trvalý travní porost při jeho obnově, a to se souhlasem orgánu ochrany zemědělského půdního fondu a při dodržení podmínek a postupů stanovených zákonem o hnojivech (Zákon č. 156/1998 Sb.). Pro vydání souhlasu je třeba prokázat kvalitativní vlastnosti a další informace, jako je původu sedimentů, způsob vzorkování a technologického zpracování sedimentu, údaje o kvalitě půdy, na kterou mají být sedimenty použity a potvrzení laboratoře o odběru a hodnocení vzorků sedimentu a půdy. Přesný postup odběru vzorků (sedimentu, zemědělské půdy), chemický rozbor a limitní hodnoty rizikových prvků a rizikových látek je stanoven vyhláškou č. 257/2009 Sb., o používání sedimentů na zemědělské půdě. Vyžaduje se také písemný souhlas vlastníka pozemků, na který má být vytěžený sediment rozprostřen.

22 Odbahnění podklady a projekční příprava Průzkum Zaměření Sondáž v profilech m (mocnost sedimentů, složení - hrubší sedimemtů při konci vzdutí) Rozbor (likvidace) Projekt Situace Příčné profily Podélný profil zátopou Návrh způsobu uložení, případně likvidace Rozpočet Doklady (ŽP, vlastnící pozemků,...)

23 Speciální objekty Zásobní nádrže odběrná zařízení (regulovatelný odběr) Ochranné nehrazené výpustné objekty (SBF diafragma) Nádrže upravující vlastnosti vody - rovnoměrné napouštění a vypouštění, provzdušňování, příjezd pro odkalování Hospodářské nádrže - objekty pro mobilní čerpání, vstupní rampy pro napájecí a plavící nádrže Speciální nádrže regulační zařízení, umožňující přívod a odvod vody z nádrže usměrňovací stavby, stavidlové výpustné objekty pro splavování dřeva Asanační nádrže speciální výpustné objekty (např. norné stěny) Rekreační nádrže úprava vstupu do vody, pláže, oddělené plochy pro děti, speciální zařízení pro vodní sporty, sociální zařízení, šatny Krajinotvorné a v obytné zástavbě zařízení pro recirkulaci vody provzdušňovací zařízení, fontány

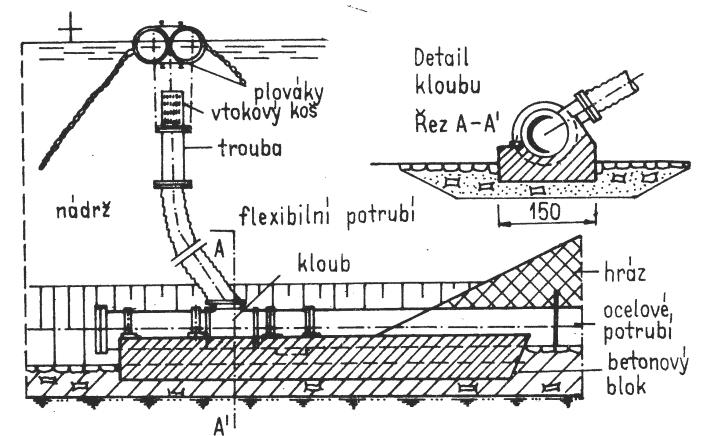

24 Speciální objekty - odběry obrázky J.Šálek

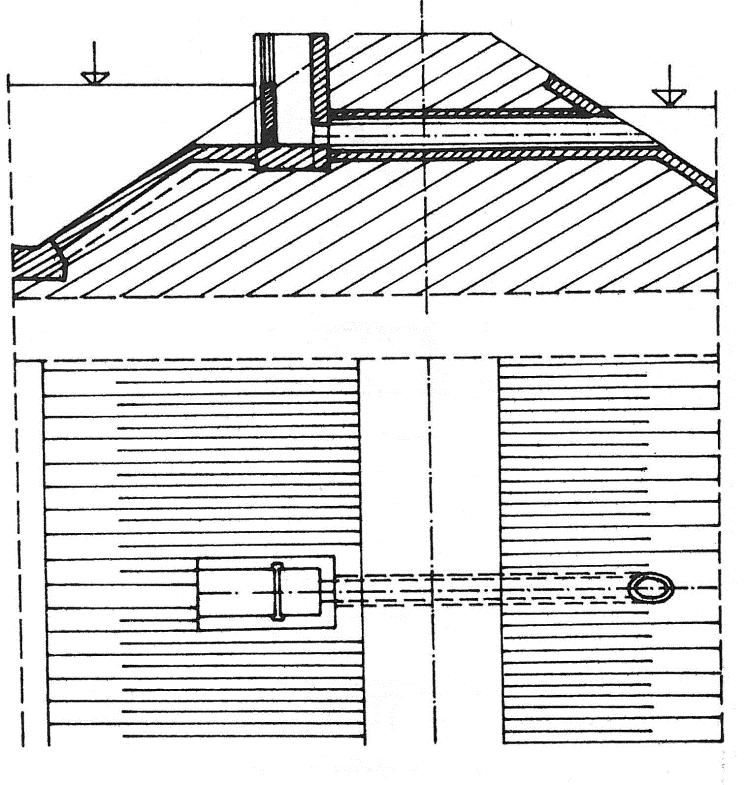

25 Speciální objekty biologické nádrže obrázky J.Šálek

26 Speciální objekty požární nádrž, koupaliště obrázky J.Šálek

27 Speciální objekty rybochovné nádrže Česlové stěny - před přelivným objektem, resp. na přítoku do nádrže vzdálenosti česlových prutů podle velikosti ryb. nesmí ovlivnit kapacitu přelivu délka česlové stěny rychlost protékající vody 0,5 m.s -1, vyjímečně rychlostí 1 m.s -1. Loviště - objemem vody v lovišti 0,6 m 3 na 1 q ryb /je-li dost vody na proplach, jinak 1-3 m 3 Kádiště - minimálně 3,0 m široké, povrch zpevněný, převyšuje hladinu vody v lovišti o 0,2 až 0,35m. Sklon 3 % směrem k lovišti. Přístupová schodiště a rampy - sklon vozovky 7 % max.12 %, zpevněná šířka vozovky minimálně 3,0 m. Příjezdová komunikace loviště a kádiště (K.Vrána)
