1 3. igubal.... Kloubové hlavy, ložiskové domečky a přírubová ložiska.....plasty
2 igubal Příklady aplikací: igubal Zajímavé aplikace si můžete prohlédnout online na LIMELIGHT BV Panely obložení stadionu jsou vybaveny kloubovými ložisky igubal řady K. Vzhledem k jejich bezúdržbovosti a odolnosti proti korozi a povětrnostním vlivům je každá lamela uložena v těchto kloubových ložiscích. Vyklopením každé jedné lamely je umožněna regulace proudění vzduchu uvnitř stadionu. Objednací číslo: igubal kulové ložisko KGLM
3 RESEARCH INSTITUTE Nastavení zrcadel teleskopu se odehrává v přírubových ložiscích igubal. Magnetické ovlivnění je vyloučeno. (Institut Maxe Plancka pro fyziku a astronomii) PŘÍSLUŠENSTVÍ PRO KOMUNÁLNÍ TECHNIKU Odolnost proti nečistotám a bezúdržbovost jsou hlavní výhody použití v jednoúčelových zařízení nejenom pro komunální techniku. (Multicar Spezialfahrzeuge GmbH) BALÍCÍ STROJ Dlouhá životnost a zároveň hladký design vhodný pro potravinářství byly hlavními důvody pro implementaci kloubových hlav igubal v tomto stroji. (Leeb GmbH) SCHŮDKY DO KARAVANU Robustní kloubové hlavy igubal odolávají zatížení i v těch nejhorších podmínkách. Navíc jsou odolné nečistotám a tlumí vibrace. (Hymer AG) TEXTILNÍ PRŮMYSL Chyby v souososti a vibrace navíjení vláken jsou kompenzovány pomocí kloubových ložisek igubal. (Sahm GmbH & Co. KG) SYSTÉM ZDOBENÍ ČOKOLÁDY Zdobící systém využívá bezúdržbové kloubové hlavy igubal k otáčení celého výrobku k jeho naprosté dokonalosti. (Wolf Spezialmaschinen GmbH) HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 707
4 igubal igubal Výběr Přehled produktů igubal Kloubové hlavy Ideální pro pneumatické válce a plynové pružiny Kloubové hlavy s vnitřním závitem od strany 715 Standardní Integrovaná kontramatice Pro vyšší zatížení, Pro malé provedení pro jednoduchou montáž, vyměnitelné zástavbové rozměry, vyměnitelné kaloty kaloty vyměnitelné kaloty KBRM/KBLM KBRM-CL/KBLM-CL KCRM/KCLM EBRM/EBLM strana 720 strana 722 strana 724 strana 730 Kloubové hlavy s vnitřním závitem od strany 715 Standardní provedení Pro vyšší zatížení, vyměnitelné kaloty Pro malé zástavbové roz-prměry, vyměnitelné kaloty +200 C teloty do KARM/KALM KARM-CL/KALM-CL EARM/EALM EARM-HT/EALM-HT strana 726 strana 728 strana 732 strana 730 Radiální a axiální úhlové klouby od strany 742 Radiální úhlové klouby WGRM/WGLM Radiální úhlové klouby, low-cost WGRM-LC/WGLM-LC Jednoduchá montáž a demontáž WGRM-DE/WGLM-DE Axiální úhlové klouby AGRM/AGLM strana 742 strana 743 strana 744 strana 745 igubal Vidlice Úspora hmotnosti, velice jednoduchá montáž Vidlice - kombinace od strany 749 Vidlice s čepem a pojistným kroužkem GERMK/GELMK Vidlice s pružinovým čepem GERMF/GELMF Vidlice kombinace GERMKE/GELMKE Vidlice kombinace GERMFE/GELMFE strana 756 strana 757 strana 758 strana 759 igubal Ložiskové domečky Nízká cena, bezúdržbovost, vysoké zatížení Pro malé zástavbové rozměry od strany 763 Jednoduchá demontáž, dělená kalota i domeček KSTM-GT Snadná montáž ESTM Pro rychlou montáž a nízkou nasákavost ESTM-GT-GT Dělený domeček s válcovou dírou ESTM-GT strana 770 strana 771 strana 772 strana Více informací na
5 igubal Pro teploty do +200 C Standardní provedení, Pro malé zástavbové palcové rozměry rozměry EBRM-HT/EBLM-HT KBRI/KBLI EBRI/EBLI strana 734 strana 736 strana 740 Standardní provedení, palcové rozměry KARI/KALI strana 738 Axiální úhlové Stavěcí noha klouby, low-cost AGRM-LC/AGLM-LC PKRM/PKLM strana 746 strana 748 mohou být kombinovány s kloubovými hlavami řady E Vidlice - díly od strany 754 Vysoká únosnost GERM/GELM Pružinový čep GEFM Čep a pojistný kroužek GBM/GSR strana 754 strana 760 strana 761 Standardní provedení od strany 768 Pro průměry do 150mm Velmi nízká hmotnost Kompenzace úhlových chyb Kompenzace úhlových chyb, palcové Adaptér pro řadu E ESTM-GT150 ESTM-SL KSTM rozměry KSTI strana 774 strana 775 strana 770 strana 768 strana 776 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 709
6 igubal igubal Výběr Přehled produktů igubal Přírubová ložiska - pro uchycení hřídelí Pro teloty do +80 C od strany 777 Snadná montáž EFOM Pro vyšší radiální zatížení EFSM Rychlá montáž GFSM-IG Rychlá montáž GFSM-AG strana 782 strana 784 strana 786 strana 787 igubal Kloubová ložiska Jednoduchá montáž, nízká hmotnost Kloubová ložiska od strany 791 Jednoduchá montáž, vyměnitelné kaloty KGLM-LC Standardní provedení KGLM Pro malé zástavbové rozměry KGLM-SL Malé vůle KGLM-H strana 797 strana 796 strana 798 strana 799 Naklápěcí clip kloubová ložiska od strany 803 Jednoduchá montáž do plechu ECLM Pro vyšší axiální a radiální zatížení, vyměnitelné kaloty ECLM-HD Kompenzace nepřesností vrtání, vyměnitelné kaloty EGFM-T strana 803 strana 804 strana 805 igubal Axiální kluzné podložky Úspora hmotnosti Snadná montáž od strany 811 Pro hranová zatížení SAM strana 814 igubal Kaloty Různé materiály pro různé aplikace Různé materiály od strany 815 Standard, malé opotřebení WKM/WEM Nízká cena, malé opotřebení RKM/REM Pro teploty do +250 C XKM/XEM Nízká nasákavost JKM/JEM strana 819 strana 820 strana 821 strana 823 igubal Detekovatelné Snadná detekce pomocí detektoru kovů Detekovatelné od strany Více informací na Kloubové hlavy Vidlice Kaloty od strany 832 od strana 834 od strana Všechny ostatní igubal produkty z detekovatelného materiálu na vyžádání
7 igubal Pro teloty do +200 C od strany 789 Rychlá montáž, dělený domeček KFSM-GT Snadná montáž EFOM-HT Pro vyšší radiální zatížení EFSM-HT strana 788 strana 789 strana a robustní Standardní provedení, palcové rozměry KGLI Pro malé zástavbové rozměry EGLM Nízká cena, vyměnitelné kaloty EGLM-LC strana 800 strana 801 strana 802 Dvojité klouby od strany 806 Plastové provedení, Volitelná zakončení Volitelná zakončení vyměnitelné kaloty i materiál trubičky, i materiál trubičky, individuální rozměry individuální rozměry EGZM WDGM KDGM strana 806 strana 808 strana 809 a požadavky Nízká cena a nasákavost J4KM/J4EM Pro aplikace pod vodou UWEM Bez vůle J4VEM Detekovatelné RN248KM/ RN248EM strana 824 strana 825 strana 826 strana 827 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 711
8 igubal igubal igubal naklápěcí a bezúdržbová kloubová ložiska Kloubová ložiska igubal jsou kompletní systém výkyvných Kaloty, strana 818 ložisek kloubová ložiska, ložiskové domky, kloubové hlavy - na dosah ruky pro každého konstruktéra. Kloubová ložiska se Neváhejte nás kontaktovat, pokud potřebujete pomoci s snadno montují a přizpůsobí se všem úhlovým odchylkám a v výběrem vhodného materiálu. mnoha případech nahrazují složité ložiskové systémy. S kloubovými ložisky igubal může uživatel využít všech igubal - tělo výhod vysoce výkonných polymerů: tlumení vibrací, schopnost pracovat v kapalinách nebo chemikáliích, odolnost s různými speciálními vlastnostmi: V současné době jsou k dispozici 3 různé materiály, každý proti nečistotám a prachu, které mohou bránit ve výkonu Standardně jsou vyrobeny z materiálu igumid G. Dlouhými vlákny vyztužený polymer s vysokou odolností proti mazaných kovových komponentů. Jsou velmi lehké: o 80% lehčí než ocel. Šetří prostor, protože nárazům. Teploty: od -30 C do +80 C mají malé zástavbové rozměry a mohou ušetřit náklady při Vysokoteplotní verze jsou vyrobeny z materiálu iguton G. nákupu během provozu. Tento materiál má vysokou odolnost vůči chemikáliím a je Kloubová ložiska igubal jsou také velmi úsporná, a to nejen vhodný pro teploty od -30 C do +200 C. v nákupních cenách, ale také z důvodů eliminace údržby a Detekovatelné jsou vyrobeny z materiálu RN246. Teploty: nákladů na montáž. od -30 C do +80 C Výhody produktů igubal Velmi cenově výhodné Pohlcují vibrace Bezúdržbové Malé vůle Samomazné Nepoškozují hřídel Odolné vůči prachu a Nízká hmotnost nečistotám Teploty až do +200 C (v Korozivzdorné závislosti na materiálu) Mohou být použita i pro kapalná média igubal Kaloty (kuličky) Ve standardních kloubových ložiscích je kalota vyrobena z materiálu iglidur W300, který je známý svým nízkým koeficientem tření při suchém chodu s velmi nízkým sklonem k stickslip efektu. To je důležité zejména pro malá zatížení a velmi pomalé pohyby. Více informací o iglidur W300, strana 151 V uplynulých letech a neprovedly mnoho testů a získali jsme řadu dat a zkušeností. V návaznosti na tato data a zkušenosti jsme rozšířili nabídku materiálů kalot, které bude nejlépe vyhovovat dané aplikaci. Kromě standardního materiálu iglidur W300 nabízíme dalších 6 speciálních materiálů, které jsou volitelné a nabízejí následující výhody: iglidur X pro vysoké teploty iglidur J pro nízkou nasákavost iglidur J4 pro nízkou nasákavost a cenu iglidur R pro nízkou cenu iglidur UW pro aplikace pod vodou iglidur RN248 pro detekci iglidur J4 bez vůle Materiálová tabulka strana 1267 Oblasti použití: Kloubová ložiska igubal lze použít bez problémů i v náročných podmínkách, např. ve vlhkém nebo mokrém prostředí. Kloubová ložiska jsou odolná proti korozi, proti slabým kyselinám a zásadám. Teplotní rozsah kloubových ložisek je od -30 C do +200 C. Odolnost vůči nečistotám, prachu a vláknům je vynikající. Těsnění není nutné i pro velmi znečištěná prostředí. To platí i pro jemný prach, jakož i hrubé nečistoty, které jsou přítomny např. v zemědělských strojích. Tělo kloubových ložisek je vyrobeno z odolného kompozitního materiálu, který velmi dobře snáší vysoká střídavá zatížení. Detekovatelné Části detekovatelných kloubových ložisek igubal jsou snadno zjistitelné běžnými průmyslovými detektory kovů, čímž se snižuje možnost kontaminace potraviny nežádoucími částmi konstrukce a cizími předměty. igubal Detekovatelné, od strany 829 Materiálová tabulka, strana Více informací na
9 igubal Technická data igubal Zatížení Při běžných teplotách je zatížitelnost bezúdržbových a samomazných kloubových ložisek igubal velmi vysoká. Kloubová ložiska igubal dokáží absorbovat velké síly a přitom váží pouze jednu pětinu klasických kovových ložisek. Vynikající tlumící vlastnosti jsou založeny na faktu, že plasty obecně absorbují vibrace lépe než ocel. Nicméně, je třeba vzít v úvahu, že některé specifické vlastnosti plastů, jako je např. závislost na teplotě především při dlouhodobé expozici, mohou výrazně ovlivnit jejich použití. Nosnost kloubových ložisek by proto měla být kontrolována v praktickém testu, a to zejména pokud se bude používat za stálého vysokého zatížení a při vysokých teplotách. Procento tahové síly [%] Teplota [ºC] pro standardní teploty pro vysoké teploty Graf 01: Vliv teploty na max. tahovou sílu kloubových hlav igubal Koeficient tření a rychlost Velmi důležitou vlastností kloubových ložisek igubal je přímé otáčení hřídele v kalotě, vyrobené z materiálu iglidur W300 (standard). U kloubových hlav s kovovou vložkou probíhá rotační pohyb mezi kalotou a tělem ložiska. Konstrukce kloubových ložisek igubal je řešena tak, že rotační pohyb se odehrává uvnitř kaloty a naklápí se celá kalota proti tělu ložiska. Výhodou tedy je styk technický plast vs. ocel. Koeficiet tření je tedy nižší než ocel/ocel, což umožňuje vysoké rychlosti při suchém chodu. igubal Pracovní teplota Standard HT verze Minimum 30 C 40 C Maximum, dlouhodobě +80 C +200 C Maximum, krátkdobě +120 C +240 C Tabulka 01: Pracovní teploty kloubových ložisek igubal Závit Stoupání [mm] M2 0,40 M3 0,50 M4 0,70 M5 0,80 M6 1,00 M8 1,25 M10 1,50 M10 F 1,25 M12 1,75 M12 F 1,25 M14 2,00 M16 2,00 M16 F 1,50 M18 1,50 M20 1,50 M20 M20 2,50 M22 1,50 M24 2,00 M27 2,00 M30 2,00 Tabulka 02: Stoupání závitů kloubových hlav a vidlic igubal Chemická odolnost standardních kloubových ložisek igubal Absorpce vlhkosti kloubových ložisek igubal je přibližně 1,3% hmotnosti ve standardní atmosféře. Mez nasycení ve vodě je 6,5%. Toto musí být bráno v úvahu při návrhu technického řešení. Kalota z materiálu iglidur W300 (standard) a tělo z materiálu igumid G jsou odolné vůči slabým kyselinám a zásadám, palivům a běžným typům maziv. Pro vyšší chemickou odolnost použijte HT verze. Tabulka chemické odolnosti strana 1258 Pracovní teplota Standardní kloubová ložiska igubal mohou být použita v teplotním rozsahu od -30 C do +80 C. HT verze mohou být použity při kontinuálních teplotách až do +200 C. Graf 01 ukazuje vliv teploty na max. tahovou sílu kloubových hlav igubal. HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 713
10 igubal igubal Technická data Médium Odolnost Standard HT verze Alkohol + až 0 + Uhlovodíky + + Mazací tuky a oleje bez aditiv + + Paliva + + Ředěné kyseliny 0 až + až 0 Silné kyseliny + až Ředěné zásady + + Silné zásady 0 + Kontrola vnitřního průměru Nepřiměřené měřící Špatné měřící vybavení; vybavení; příliš krátký kalibr posuvné měřítko Tabulka 03: Chemická odolnost kloubových ložisek igubal + odolné 0 podmínečně odolné není odolné Všechna data jsou získána při pokojové teplotě [+20 C] Odolnost proti radiaci Naklápěcí kloubová ložiska igubal jsou odolná vůči záření až do intenzity 3x10 2 Gy. Odolnost proti UV záření Odolnost kloubových ložisek igubal proti UV záření jim dává zvláštní význam při venkovním použití. Kloubová ložiska igubal jsou trvale odolná proti UV záření. Malé změny v barvě (ztmavnutí) nemají vliv na mechanické, elektrické nebo teplotní vlastnosti. Tolerance Kloubová ložiska igubal mohou být použita s různými tolerancemi podle potřeby a povahy aplikace. Jsou navržena s většími vůlemi pro standardní produkty, což umožňuje bezpečný a bezporuchový provoz i při vysokých obvodových rychlostech. Vnitřní průměr kaloty (koule) je v toleranci E10. Doporučená tolerance hřídelí je h6 až h9. Tyto tolerance jsou uvedeny v tabulce níže. Prosím, kontaktujte nás v případě, že budete potřebovat nižší nebo jiné tolerance. Správné měřící vybavení; vhodný kalibr Výpočet životnosti Expertní systém kloubových ložisek igubal umožňuje zkontrolovat vhodnost volby kloubového ložiska igubal pro danou aplikaci. Můžete si vybrat z různých kloubových ložisek igubal a různých zatížení (radiální, axiální nebo statické, cyklické a dynamické). Expertní systém Vám poskytne tato data: Opotřebení ložiska Výpočtová doba životnosti Základní rozměr Tolerance [mm] Kalibr špatně Kalibr dobře až 3 x,01 x,05 > 3 až 6 x,02 x,07 > 6 až 10 x,02 x,08 > 10 až 18 x,03 x,10 > 18 až 30 x,04 x,12 > 30 až 50 x,05 x,15 Tabulka 04: Tolerance vnitřního průměru igubal Expertní systém na igubal vyhledávač produktů na Výpočet životnosti, CAD soubory a další on-line nástroje

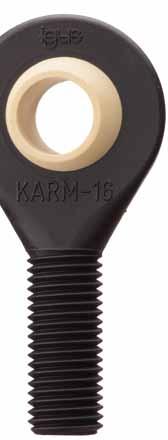

11 igubal - Kloubové hlavy igubal Kloubové hlavy Bezúdržbové a samomazné Vysoká únosnost při dynamickém zatížení Vysoké tahové zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Velmi nízká hmotnost HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 715
12 igubal - Kloubové hlavy igubal Kloubové hlavy Kloubové hlavy igubal mohou být použity i ve velmi náročných prostředích. Jsou odolné proti korozi, slabým kyselinám a zásadám. Provozní teplota je od -30 C do +80 C. Kloubové hlavy jsou též velmi odolné vůči prachu a nečistotám. Bezúdržbovost, suchý chod Vysoká únosnost při dynamickém zatížení Vysoké tahové zatížení Kdy použít? Pokud chcete snížit hmotnost Pokud požadujete rotační, kývavý nebo lineární pohyb a kombinace Pokud převažují kmity nebo vibrace o vysoké frekvenci Pokud požadujete tichý chod Pokud potřebujete nevodivý materiál Pokud požadujete korozivzdornost V kombinaci s pneumatickými válci a plynovými pružinami Pokud požadujete chemickou odolnost Pokud požadujete vysokou tuhost Kompenzace úhlových chyb Kompenzace hranového zatížení Kdy nepoužít? Pokud je teplota vyšší než +80 C HT verze, strana Pokud požadujete vyšší rychlost než 0,5 m/s Pokud převažují vysoké takové a příčné síly Pokud se jedná o aplikaci s hydraulickými válci Pokud požadujete průměry do 30 mm Nízká hmotnost Teplota +80º +200º Produktová řada 18 typů Ø 2 30 mm 30º 40º Standard HT verze 716 Více informací na
13 igubal Kloubové hlavy Příklady aplikací igubal - Kloubové hlavy Typický průmyslový sektor a oblast použití Výroba jízdních kol Zemědělství Balící průmysl Offshore atd. Vylepšete technologii a snižte náklady úžasných příkladů online HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 717
14 igubal - Kloubové hlavy igubal Kloubové hlavy Technická data Výhody Bezúdržbové Vysoká únosnost při dynamickém zatížení Velmi vysoké tahové síly při cyklickém zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Vysoká odolnost proti prachu, špíně a vláknům Korozní a chemická odolnost Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Nízká hmotnost Rozměry řady K a E, dle normy DIN ISO Dostupné též v provedení s kovovou vložkou Zatížení Při pokojové teplotě přenášejí kloubové hlavy igubal vysoká zatížení a mají schopnost tlumení vibrací a to pouze s pětinovou hmotností oproti klasickému kovovému provedení. Při použití při trvale působícím zatížení a vysokých teplotách by měla být únosnost kloubových hlav testována při zkoušce simulující dané použití. Teploty Kloubové hlavy igubal mohou být použity v rozsahu teplot od -30 C do +80 C. HT verze jsou vhodné pro teploty až do +200 C (řada E, typ A a B). Tolerance Kloubové hlavy igubal mohou být použity s různými tolerancemi podle potřeby a povahy aplikace. Jsou navrženy s většími vůlemi pro standardní produkty, což umožňuje bezpečný a bezporuchový provoz i při vysokých obvodových rychlostech. Vnitřní průměr kaloty (koule) je v toleranci E10. Doporučená tolerance hřídelí je h6 až h9. Tyto tolerance jsou uvedeny v tabulce níže. Prosím, kontaktujte nás v případě, že budete potřebovat nižší nebo jiné tolerance. Koeficient tření a rychlost Velmi důležitou vlastností kloubových ložisek igubal je přímé otáčení hřídele v kalotě, vyrobené z materiálu iglidur W300 (standard). U kloubových hlav s kovovou vložkou probíhá rotační pohyb mezi kalotou a tělem ložiska. Produktová řada Kloubové hlavy igubal ve výrobní řadě K a E pro průměry hřídelí 2 až 30 mm. Úhel výkyvu Tvar A s vnějším závitem Tvar B s vnitřním závitem Rozměrová řada K a částečně i řada E jsou k dispozici též v palcových rozměrech, stejně jako verze s kovovou vložkou z nerezové oceli. Použití kovové vložky umožňuje větší moment při sevření kaloty (koule). α 718 Výpočet životnosti, CAD soubory a další on-line nástroje
15 igubal Kloubové hlavy Přehled produktů igubal - Kloubové hlavy igubal kloubové hlavy s vnitřním závitem Standardní provedení Řada K KBRM KBLM Jednoduchou montáž Řada K KBRM CL KBLM CL Pro vyšší zatížení Řada K KCRM KCLM Pro malé zástavbové rozměry EBRM EBLM Vysoká teplota EBRM HT EBLM HT Standardní provedení, palcové Řada K KBRI KBLI Pro malé zástavbové rozměry, palcové EBRI EBLI odstrany 736 strana 722 strana 724 od strany 730 strana 734 od strany 736 od strany 740 igubal kloubové hlavy s vnějším závitem Standardní provedení Řada K KARM KALM Pro vyšší zatížení Řada K KARM CL Pro malé zástavbové rozměry EARM EALM Vysoká teplota EARM HT EALM HT Standardní provedení, palcové Řada K KARI KALI od strany 726 strana 728 od strany 732 strana 735 od strana 738 igubal radiální a axiální úhlové klouby Radiální úhlové klouby WGRM WGLM Radiální úhlové klouby, low-cost WGRM-LC WGLM-LC Jednoduchá montáž a demontáž WGRM-DE WGLM-DE Axiální úhlové klouby AGRM AGLM Axiální úhlové klouby, lowcost AGRM-LC AGLM-LC strana 742 strana 743 strana 744 strana 745 strana 746 igubal kloubové hlavy - příslušenství Stavěcí noha Řada K PKRM PKLM Vidlice s čepem a pojistným kroužkem GERMK GELMK Vidlice s pružinovým čepem GERMF GELMF strana 748 strana 756 strana 757 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 719
16 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Kloubové hlavy s vnitřním závitem: KBRM a KBLM Standardní design Design s kovovou vložkou (MH) Bezúdržbové a samomazné Vysoká únosnost při dynamickém zatížení Velmi vysoké tahové síly při cyklickém zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Vysoká odolnost proti prachu, špíně a vláknům Korozní a chemická odolnost Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Velmi nízká hmotnost Rozměry řady K dle DIN ISO Dostupné též v provedení s kovovou vložkou Technická data Číslo dílu Max. statická tahová síla Max. statická radiální síla Min. hloubka závitu Max. utahovací síla Max. utahovací moment na kalotě Hmotnost Krátkodobdobdobdobě Dlouho- Krátko- Dlouho- Závit Vnitřní závit bez MH s MH Pravý závit Levý závit [N] [N] [N] [N] [mm] [Nm] [Nm] [Nm] [g] KBRM-02 KBLM ,30 1 0,4 KBRM-03 KBLM , ,7 KBRM-05 M4 KBLM-05 M , ,5 KBRM-05 KBLM , ,4 KBRM-06 KBLM , ,7 KBRM-08 KBLM , ,6 KBRM-10 KBLM , ,6 KBRM-10 F KBLM-10 F , ,6 KBRM-12 KBLM , ,0 KBRM-12 F KBLM-12 F , ,0 KBRM-14 KBLM , ,9 KBRM-16 KBLM , ,6 KBRM-16 F KBLM-16 F , ,6 KBRM-18 KBLM , ,0 KBRM-20 KBLM , ,5 KBRM-20 M20 KBLM-20 M , ,5 KBRM-22 KBLM , ,8 KBRM-25 KBLM , ,8 KBRM-30 KBLM , ,0 KBRM-30 M27x2 KBLM-30 M27x , ,6 720 Výpočet životnosti, CAD soubory a další on-line nástroje
17 igubal Kloubové hlavy Produktová řada igubal - Kloubové hlavy Kloubové hlavy s vnitřním závitem: KBRM a KBLM d2 B C1 Objednací klíč KB M-02 d1 Rozměr I2 h1 Metrický Závit L = Levý závit I1 R = Pravý závit Tělo (vnitřní závit) d4 d5 d3 W Materiál: Řada K Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Rozměry [mm] Číslo dílu d1 E10 d2 d3 d4 d5 C1 B h1 l1 l2 W Max. Pravý závit Levý závit ±0,2 KBRM-02 KBLM M02 4,0 4,6 3,0 4 12, SW04 30 KBRM-03 KBLM M03 6,5 8,0 4,5 6 6,2 18, SW06 30 KBRM-05 M4 KBLM-05 M M04 9,0 12,0 6,0 8 8, SW09 30 KBRM-05 KBLM M05 9,0 12,0 6,0 8 8, SW09 30 KBRM-06 KBLM M06 10,0 13,0 7,0 9 9, SW11 29 KBRM-08 KBLM M08 13,0 16,0 9, , SW14 25 KBRM-10 KBLM M10 15,0 19,0 10, , SW17 25 KBRM-10 F KBLM-10 F M10 x 1,25 15,0 19,0 10, , SW17 25 KBRM-12 KBLM M12 18,0 22,0 12, , SW19 25 KBRM-12 F KBLM-12 F M12 x 1,25 18,0 22,0 12, , SW19 25 KBRM-14 KBLM M14 20,0 25,0 13, , SW22 25 KBRM-16 KBLM M16 22,0 27,0 15, , SW22 23 KBRM-16 F KBLM-16 F M16 x 1,5 22,0 27,0 15, , SW22 23 KBRM-18 KBLM M18 x 1,5 25,0 31,0 16, , SW27 23 KBRM-20 KBLM M20 x 1,5 28,0 34,0 18, , SW30 23 KBRM-20 M20 KBLM-20 M M20 x 2,5 28,0 34,0 18, , SW30 23 KBRM-22 KBLM M22 x 1,5 30,0 37,0 20, SW32 22 KBRM-25 KBLM M24 x 2,0 32,0 41,0 22, SW36 22 KBRM-30 KBLM M30 x 2,0 37,0 50,0 25, SW41 22 KBRM-30 M27x2KBLM-30 M27x M27 x 2,0 37,0 50,0 25, SW41 22 Pro kloubové hlavy s kovovou vložkou, prosíme, přidat MH do čísla dílu. Např: KRBM-10 MH: KBRM-10 MH bez MH s MH úhel výkyvu Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 721
18 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Kloubové hlavy 2. generace, vnitřní závit: KBRM CL a KBLM CL Dostupné též v provedení s kovovou vložkou Rozměry řady K dle DIN ISO Extrémně jednoduchá montáž díky šestihrannému dříku a kontramatici. Technická data Číslo dílu Max. statická tahová síla Max. statická radiální síla Min. hloubka Max. utahovací síla Max. utahovací moment na kalotě Hmotnost Krátkodobdobdobdobě Dlouho- Krátko- Dlouho- závitu Vnitřní závit bez MH s MH Závit Pravý závit Levý závit [N] [N] [N] [N] [mm] [Nm] [Nm] [Nm] [g] KBRM-06 CL KBLM-06 CL , ,5 KBRM-08 CL KBLM-08 CL , ,6 KBRM-10 CL KBLM-10 CL , ,1 Vyměnitelné kaloty strana 815 RKM: Low Cost JKM: Nízká absorpce vlhkosti W300: standardní kalota s kovovou vložkou J4KM: low-cost a nízká absorpce vlhkosti 722 Výpočet životnosti, CAD soubory a další on-line nástroje
19 igubal Kloubové hlavy Produktová řada igubal - Kloubové hlavy Kloubové hlavy 2. generace, vnitřní závit: KBRM CL a KBLM CL d2 B C1 Objednací klíč KB...M-06 CL d1 2. generace h1 h2 h3 l2 Rozměr Metrický Závit l1 L = Levý závit R = Pravý závit m Tělo (vnitřní závit) d3 Řada K W Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Více materiálů kalot (na vyžádání) strana 815 Rozměry [mm] Číslo dílu d1 d2 d3 W B C1 h3 h1 h2 l1 l2 m Max. úhel E10 bez MH s MH výkyvu Pravý závit Levý závit ±0,2 KBRM-06 CL KBLM-06 CL M06 SW10 9 9, , ,5 5,7 40 KBRM-08 CL KBLM-08 CL M08 SW , , ,3 7,5 35 KBRM-10 CL KBLM-10 CL M10 SW ,2 10, , ,2 8,4 35 Pro objednání kloubových hlav s kovovou vložkou přidejte na konec objednacího čísla MH. Např.: KBRM-10 CL MH. Pro jiný materiál kaloty než je iglidur W300, prosím, přidejte J nebo R na konec objednacího čísla. Např.: KBRM-10 CL J. Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 723
20 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Kloubové hlavy s vnějším závitem KCRM a KCLM Hladký design bez prostorů pro zachycení nečistot Kaloty jsou nacvaknuty Výběr různých materiálů kalot Kompenzace úhlových chyb Nízká hmotnost Výborná korozní odolnost Dostupné též v provedení s kovovou vložkou Rozměry řady K dle DIN ISO Technická data Číslo dílu Max. statická Max. statická Max. utahovací Max. utahovací Hmotnost tahová síla radiální síla síla moment na kalotě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Vnitřní závit bez MH s MH Pravý závit Levý závit [N] [N] [N] [N] [Nm] [Nm] [Nm] [g] KCRM-05 KCLM , ,0 KCRM-06 KCLM , ,2 KCRM-08 KCLM , ,6 KCRM-10 KCLM , ,8 KCRM-10-F KCLM-10-F , ,8 KCRM-12 KCLM , ,0 KCRM-12-F KCLM-12-F , ,0 KCRM-16 KCLM , ,0 KCRM-16-F KCLM-16-F , ,0 KCRM-20 KCLM , ,0 KCRM-20-M20 KCLM-20-M , ,0 Kaloty (kuličky) strana RKM: Low Cost JKM: Nízká absorpce vlhkosti W300: standardní kalota s kovovou vložkou J4KM: low-cost a nízká absorpce vlhkosti Výpočet životnosti, CAD soubory a další on-line nástroje
21 igubal Kloubové hlavy Produktová řada igubal - Kloubové hlavy Kloubové hlavy s vnějším závitem KCRM a KCLM d2 B C1 Objednací klíč KC...M-05 I2 h1 d1 l1 Rozměr Metrický Závit L = Levý závit R = Pravý závit Tělo (vnitřní závit) Řada K d3 W Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Více materiálů kalot (na vyžádání) strana 815 Rozměry [mm] Číslo dílu d1 d2 d3 W B C1 h1 l1 l2 Max. úhel bez s výkyvu MH MH Pravý závit Levý závit ± 0,2 KCRM-05 KCLM M5 SW9 8,0 8,2 6, KCRM-06 KCLM M06 SW10 9,0 9,2 7, , KCRM-08 KCLM M08 SW13 12,0 12,2 9, KCRM-10 KCLM M10 SW15 14,0 14,2 10, KCRM-10-F KCLM-10-F M10x1,25 SW15 14,0 14,2 10, KCRM-12 KCLM M12 SW17 16,0 16,2 12, KCRM-12-F KCLM-12-F M12x1,25 SW17 16,0 16,2 12, KCRM-16 KCLM M16 SW20 21,0 21,2 15, KCRM-16-F KCLM-16-F M16x1,5 SW20 21,0 21,2 15, KCRM-20 KCLM M20x1,5 SW24 25,0 25,2 18, KCRM-20-M20 KCLM-20-M M20x2,5 SW24 25,0 25,2 18, Pro objednání kloubových hlav s kovovou vložkou, přidejte na konec objednacího čísla MH. Např.: KCRM-10 MH. Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 725
22 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Kloubové hlavy s vnějším závitem: KARM a KALM Standardní design Design s kovovou vložkou (MH) Bezúdržbové a samomazné Vysoká únosnost při dynamickém zatížení Velmi vysoké tahové síly při cyklickém zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Vysoká odolnost proti prachu, špíně a vláknům Korozní a chemická odolnost Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Nízká hmotnost Rozměry řady K dle DIN ISO Dostupné též v provedení s kovovou vložkou Technická data Číslo dílu Max. statická Max. statická Min. Max. utahovací Max. utahovací Hmotnost tahová síla radiální síla hloubka síla moment na kalotě závitu Krátkodobdobdobdobě Dlouho- Krátko- Dlouho- Závit Vnější závit bez MH s MH Pravý závit Levý závit [N] [N] [N] [N] [mm] [Nm] [Nm] [Nm] [g] KARM-05 KALM , ,7 KARM-06 KALM , ,9 KARM-08 KALM , ,1 KARM-10 KALM , ,5 KARM-10 F KALM-10 F , ,5 KARM-12 KALM , ,0 KARM-12 F KALM-12 F , ,0 KARM-14 KALM , ,0 KARM-16 KALM , ,0 KARM-16 F KALM-16 F , ,0 KARM-18 KALM , ,9 KARM-20 KALM , ,0 KARM-20 M20 KALM-20 M , ,0 KARM-22 KALM , ,2 KARM-25 KALM , ,1 KARM-30 KALM , ,4 726 Výpočet životnosti, CAD soubory a další on-line nástroje
23 igubal Kloubové hlavy Produktová řada igubal - Kloubové hlavy Kloubové hlavy s vnějším závitem: KARM a KALM d2 B C1 Objednací klíč KA M-05 I2 h1 d3 d1 I1 Rozměr Metrický Závit L = Levý závit R = Pravý závit Tělo (Vnější závit) Řada K Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Rozměry [mm] Číslo dílu d1 d2 d3 C1 B h1 l1 l2 Max. úhel E10 bez MH s MH výkyvu Pravý závit Levý závit ± 0,2 KARM-05 KALM M05 6,0 8 8, KARM-06 KALM M06 7,0 9 9, KARM-08 KALM M08 9, , KARM-10 KALM M10 10, , KARM-10 F KALM-10 F M10 x 1,25 10, , KARM-12 KALM M12 12, , KARM-12 F KALM-12 F M12 x 1,25 12, , KARM-14 KALM M14 13, , KARM-16 KALM M16 15, , KARM-16 F KALM-16 F M16 x 1,5 15, , KARM-18 KALM M18 x 1,5 16, , KARM-20 KALM M20 x 1,5 18, , KARM-20 M20 KALM-20 M M20 x 2,5 18, , KARM-22 KALM M22 x 1,5 20, KARM-25 KALM M24 x 2,0 22, KARM-30 KALM M30 x 2,0 25, Pro objednání kloubových hlav s kovovou vložkou, přidejte na konec objednacího čísla MH. Např.: KARM-10 MH. Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 727
24 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Kloubové hlavy 2. generace, vnější závit: KARM CL d2 B C1 Objednací klíč d1 KARM-06 CL I2 h1 I1 d3 Hladký design bez prostorů pro zachycení nečistot Kompenzace úhlových chyb Nízká hmotnost Výborná korozní odolnost Dostupné též v provedení s kovovou vložkou Verze s levým závitem se připravuje Rozměry řady K dle DIN ISO generace Rozměr Metrický Závit Tělo (Vnější závit) Řada K Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Více materiálů kalot (na vyžádání) strana 815 Technická data Číslo dílu Max. statická Max. statická Min. Max. utahovací Max. utahovací Hmotnost tahová síla radiální síla hloubka síla moment na kalotě závitu Krátkodobdobdobdobě Dlouho- Krátko- Dlouho- Závit Vnější závit bez MH s MH [N] [N] [N] [N] [mm] [Nm] [Nm] [Nm] [g] KARM-06 CL , ,5 KARM-08 CL , ,2 KARM-10 CL , ,2 KARM-12 CL , ,6 Rozměry [mm] Číslo dílu d1 d2 d3 C1 B h1 l1 l2 Max. úhel E10 bez MH s MH ± 0,2 výkyvu KARM-06 CL M06 7,0 9,0 9, KARM-08 CL M08 9,0 12,0 12, KARM-10 CL M10 10,5 14,0 14, KARM-12 CL M12 12,0 16,0 16, Pro objednání kloubových hlav s kovovou vložkou, přidejte na konec objednacího čísla MH. Např.: KARM-10 CL MH. Pro jiný materiál kaloty než je iglidur W300, prosím, přidejte J nebo R na konec objednacího čísla. Např.: KARM-10 CL J. Dodací termín na vyžádání 728 Výpočet životnosti, CAD soubory a další on-line nástroje
25 Moje skici igubal - Kloubové hlavy HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 729
26 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Kloubové hlavy s vnitřním závitem: EBRM a EBLM Bezúdržbové a samomazné Vysoká únosnost při dynamickém zatížení Velmi vysoké tahové síly při cyklickém zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Vysoká odolnost proti prachu, špíně a vláknům Korozní a chemická odolnost Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Nízká hmotnost Rozměry řady E podle normy DIN ISO % vyšší tahová síla při použití kovové výztuhy (pouze rozměr 16, na vyžádání) Pro teploty do +200 C doporučujeme EBRM-HT a EBLM-HT strana 734 Technická data Číslo dílu Max. statická Max. statická Min. Max. utaho- Max. utaho- Hmotnost tahová síla radiální síla hloubka vací síla vací moment závitu na kalotě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Závit Vnitřní závit Pravý závit Levý závit [N] [N] [N] [N] [mm] [Nm] [Nm] [g] EBRM-04 EBLM ,4 2,0 1,8 EBRM-05 EBLM ,5 2,0 3,2 EBRM-06 EBLM ,5 2,5 4,0 EBRM-08 EBLM ,0 7,0 6,9 EBRM-10 EBLM ,0 14,0 11,2 EBRM-10 F EBLM-10 F ,0 14,0 11,2 EBRM-12 EBLM ,0 25,0 17,1 EBRM-12 F EBLM-12 F ,0 25,0 17,1 EBRM-15 EBLM ,0 30,0 28,9 EBRM-16 EBLM ,0 32,0 32,6 EBRM-16 F EBLM-16 F ,0 32,0 32,6 EBRM-17 EBLM ,0 35,0 42,4 EBRM-17 F EBLM-17 F ,5 35,0 42,4 EBRM-20 EBLM ,0 40,0 65,8 EBRM-20 M20 EBLM-20 M ,0 40,0 65,8 EBRM-25 EBLM ,0 55,0 125,9 EBRM-30 EBLM ,0 70,0 184,1 Vyměnitelné kaloty strana 815 J4VEM: bez vůle JEM: nízká REM: J4EM: low-cost v nezatíženém absorpce Low Cost a nízká absorpce stavu, předepjatá vlhkosti vlhkosti 730 Výpočet životnosti, CAD soubory a další on-line nástroje
27 igubal Kloubové hlavy Produktová řada igubal - Kloubové hlavy Kloubové hlavy s vnitřním závitem: EBRM a EBLM d2 B C1 Objednací klíč EB M-04 l2 h1 l1 d1 Rozměr Metrický Závit L = Levý závit R = Pravý závit Tělo (vnitřní závit) d4 d5 d3 W Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Více materiálů kalot (na vyžádání) strana 815 Rozměry [mm] Číslo dílu d1 d2 d3 d4 d5 C1 B h1 l1 l2 W Max. úhel E10 výkyvu Pravý závit Levý závit EBRM-04* EBLM-04* 4 15 M04 3,5 5 22,5 9,5 30,0 SW08 33 EBRM-05 EBLM M05 9,0 11 4, ,5 SW09 33 EBRM-06 EBLM M06 11,0 13 4, ,5 SW11 27 EBRM-08 EBLM M08 13,0 16 6, ,0 SW14 24 EBRM-10 EBLM M10 15,0 19 7, ,5 SW17 24 EBRM-10 F EBLM-10 F M10 x 1,25 15,0 19 7, ,5 SW17 24 EBRM-12 EBLM M12 18,0 22 8, ,0 SW19 21 EBRM-12 F EBLM-12 F M12 x 1,25 18,0 22 8, ,0 SW19 21 EBRM-15 EBLM M14 21, , ,0 SW22 21 EBRM-16* EBLM-16* M16 10, ,5 26,5 86,0 SW22 21 EBRM-16 F* EBLM-16 F* M16 x 1,5 10, ,5 26,5 86,0 SW22 21 EBRM-17 EBLM M16 24, , ,0 SW27 18 EBRM-17 F EBLM-17 F M16 x 1,5 24, , ,0 SW27 18 EBRM-20 EBLM M20 x 1,5 27, , ,5 SW30 16 EBRM-20 M20 EBLM-20 M M20 x 2,5 27, , ,5 SW30 16 EBRM-25 EBLM M24 x 2,0 34, , ,5 SW36 16 EBRM-30 EBLM M30 x 2,0 41, , ,5 SW41 13 * speciální tvar se šestihranem Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 731
28 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Kloubové hlavy s vnějším závitem: EARM a EALM Bezúdržbovost, suchý chod Vysoká tuhost Velmi vysoké tahové síly při cyklickém zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Vysoká odolnost proti prachu, špíně a vláknům Korozní a chemická odolnost Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Nízká hmotnost Rozměry řady E podle normy DIN ISO Pro teploty do +200 C doporučujeme EARM-HT a EALM-HT strana 735 Technická data Číslo dílu Max. statická Max. statická Min. Max. utaho- Max. utaho- Hmotnost tahová síla radiální síla hloubka vací síla vací moment závitu na kalotě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Závit Vnější závit Pravý závit Levý závit [N] [N] [N] [N] [mm] [Nm] [Nm] [g] EARM-05 EALM ,4 2,0 2,2 EARM-06 EALM ,5 2,5 2,7 EARM-08 EALM ,0 7,0 5,1 EARM-10 EALM ,0 14,0 8,4 EARM-10 F EALM-10 F ,0 14,0 8,4 EARM-12 EALM ,0 25,0 14,3 EARM-12 F EALM-12 F ,0 25,0 14,3 EARM-15 EALM ,5 30,0 21,1 EARM-17 EALM ,5 35,0 30,2 EARM-17 F EALM-17 F ,0 35,0 30,2 EARM-20 EALM ,0 40,0 57,3 EARM-20 M20 EALM-20 M ,0 40,0 57,3 EARM-25 EALM ,0 55,0 94,8 EARM-30 EALM ,0 70,0 156,4 Vyměnitelné kaloty strana 815 J4VEM: bez vůle JEM: nízká REM: J4EM: low-cost v nezatíženém absorpce Low Cost a nízká absorpce stavu, předepjatá vlhkosti vlhkosti 732 Výpočet životnosti, CAD soubory a další on-line nástroje
29 igubal Kloubové hlavy Produktová řada igubal - Kloubové hlavy Kloubové hlavy s vnějším závitem: EARM a EALM d2 B C1 Objednací klíč EA M-05 I2 h1 I1 d3 d1 Rozměr Metrický Závit L = Levý závit R = Pravý závit Tělo (Vnější závit) Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Více materiálů kalot (na vyžádání) strana 815 Rozměry [mm] Číslo dílu d1 d2 d3 C1 B h1 l1 l2 Max. úhel E10 výkyvu Pravý závit Levý závit EARM-05 EALM M05 4, ,5 33 EARM-06 EALM M06 4, ,5 27 EARM-08 EALM M08 6, ,0 24 EARM-10 EALM M10 7,0 9 47, ,0 24 EARM-10 F EALM-10 F M10 x 1,25 7,0 9 47, ,0 24 EARM-12 EALM M12 8, ,0 21 EARM-12 F EALM-12 F M12 x 1,25 8, ,0 21 EARM-15 EALM M14 10, ,0 21 EARM-17 EALM M16 11, ,0 18 EARM-17 F EALM-17 F M16 x 1,5 11, ,0 18 EARM-20 EALM M20 x 1,5 13, ,5 16 EARM-20 M20 EALM-20 M M20 x 2,5 13, ,5 16 EARM-25 EALM M24 x 2,0 17, ,0 16 EARM-30 EALM M30 x 2,0 19, ,5 13 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 733
30 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Kloubové hlavy pro vysoké teploty s vnitřním závitem: EBRM-HT a EBLM-HT d2 B C1 Objednací klíč EB M-05-HT l2 h1 l1 d1 Vysoká teplota Rozměr Metrický Závit L = Levý závit d4 d5 d3 W R = Pravý závit Tělo (vnitřní závit) Pro teploty do +200 C Bezúdržbové a samomazné Vysoká únosnost při dynamickém zatížení Velmi vysoké tahové síly při cyklickém zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Vysoká odolnost proti prachu, špíně a vláknům Korozní a chemická odolnost (Tabulka chemické odolnosti ) Pro podvodní aplikace Vhodné pro rotační, kývavý a lineární pohyb Nízká hmotnost Rozměry řady E podle normy DIN ISO Materiál: Tělo: iguton G strana 1267 Kalota: iglidur X strana 821 Rozměry [mm] Číslo dílu d1 d2 d3 d4 d5 C1 B h1 l1 l2 W Max. úhel Hmotnost E10 výkyvu [g] Pravý závit Levý závit EBRM-05-HT EBLM-05-HT 5 19 M05 9,0 11 4, ,5 SW ,8 EBRM-06-HT EBLM-06-HT 6 21 M06 11,0 13 4, ,5 SW ,0 EBRM-08-HT EBLM-08-HT 8 24 M08 13,0 16 6, ,0 SW ,5 EBRM-10-HT EBLM-10-HT M10 15,0 19 7, ,5 SW ,7 EBRM-12-HT EBLM-12 HT M12 18,0 22 8, ,0 SW ,4 Ostatní rozměry na vyžádání Dodací termín ze skladu ve výrobním závodě 734 Výpočet životnosti, CAD soubory a další on-line nástroje
31 igubal Kloubové hlavy Produktová řada igubal - Kloubové hlavy Kloubové hlavy pro vysoké teploty s vnějším závitem: EARM-HT a EALM-HT d2 B C1 Objednací klíč EA M-05-HT I2 h1 I1 d3 d1 Vysoká teplota Rozměr Metrický Závit L = Levý závit R = Pravý závit Tělo (Vnější závit) Pro teploty do +200 C Bezúdržbové a samomazné Vysoká únosnost při dynamickém zatížení Velmi vysoké tahové síly při cyklickém zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Vysoká odolnost proti prachu, špíně a vláknům Korozní a chemická odolnost (Tabulka chemické odolnosti strana 1258) Pro podvodní aplikace Vhodné pro rotační, kývavý a lineární pohyb Nízká hmotnost Rozměry řady E podle normy DIN ISO Materiál: Tělo: iguton G strana 1267 Kalota: iglidur X strana 821 Rozměry [mm] Číslo dílu d1 d2 d3 C1 B h1 l1 l2 Max. úhel Hmotnost E10 výkyvu [g] Pravý závit Levý závit EARM-05-HT EALM-05-HT 5 19 M05 4,4 6 36, ,5 33 2,8 EARM-06-HT EALM-06-HT 6 21 M06 4,4 6 36, ,5 27 3,4 EARM-08-HT EALM-08-HT 8 24 M08 6,0 8 41, ,0 24 6,1 EARM-10-HT EALM-10-HT M10 7,0 9 47, , ,2 EARM-12-HT EALM-12-HT M12 8, , , ,7 Ostatní rozměry na vyžádání Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 735
32 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Palcové Kloubové hlavy s vnitřním závitem: KBRI a KBLI Bezúdržbové a samomazné Vysoká únosnost při dynamickém zatížení Velmi vysoké tahové síly při cyklickém zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Vysoká odolnost proti prachu, špíně a vláknům Korozní a chemická odolnost Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Nízká hmotnost Technická data Číslo dílu Max. statická Max. statická Min. hloub- Max. utaho- Max. utaho- Hmotnost tahová síla radiální síla ka závitu vací síla vací moment na kalotě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Závit Vnitřní závit Pravý závit Levý závit [N] [N] [N] [N] [palce] [Nm] [Nm] [g] KBRI-03 KBLI , ,3 KBRI-04 KBLI , ,1 KBRI-05 KBLI , ,1 KBRI-06 KBLI , ,6 KBRI-07 KBLI , ,1 KBRI-08 KBLI , ,5 KBRI-10 KBLI , ,7 KBRI-12 KBLI , ,4 KBRI-16 KBLI , ,5 736 Výpočet životnosti, CAD soubory a další on-line nástroje
33 igubal Kloubové hlavy Produktová řada Palcové igubal - Kloubové hlavy Kloubové hlavy s vnitřním závitem:kbri a KBLI d2 B C1 Objednací klíč KB I-03 d4 h1 l2 l1 d1 d3 W Rozměr Palcový Závit R = Pravý závit L = Levý závit Tělo (vnitřní závit) Řada K Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Rozměry [palce] Číslo dílu d1 d2 d3 d4 C1 B h1 l1 l2 W Max. E10 úhel výkyvu Pravý závit Levý závit KBRI-03 KBLI-03,1900, ,406,246,312 1,062,500 1,374, KBRI-04 KBLI-04,2500,750 1/4-28,469,272,365 1,312,687 1,687, KBRI-05 KBLI-05,3125,875 5/16-24,500,340,437 1,375,687 1,813, KBRI-06 KBLI-06,3750 1,000 3/8-24,687,394,500 1,625,812 2,125, KBRI-07 KBLI-07,4375 1,125 7/16-20,750,456,562 1,812,937 2,374, KBRI-08 KBLI-08,5000 1,312 1/2-20,875,487,625 2,125 1,062 2,781, KBRI-10 KBLI-10,6250 1,500 5/8-18 1,000,545,750 2,500 1,375 3,250, KBRI-12 KBLI-12,7500 1,750 3/4-16 1,125,676,875 2,875 1,562 3,750 1, KBRI-16 KBLI-16 1,0000 2, ,625 1,000 1,375 4,125 2,125 5,500 1,500* 20 * stranový klíč Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 737
34 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Palcové Kloubové hlavy s vnějším závitem: KARI a KALI Bezúdržbové a samomazné Vysoká únosnost při dynamickém zatížení Velmi vysoké tahové síly při cyklickém zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Vysoká odolnost proti prachu, špíně a vláknům Korozní a chemická odolnost Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Nízká hmotnost Technická data Číslo dílu Max. statická Max. statická Min. Max. utaho- Max. utaho- Hmotnost tahová síla radiální síla hloubka vací síla vací moment závitu na kalotě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Závit Vnější závit Pravý závit Levý závit [N] [N] [N] [N] [palce] [Nm] [Nm] [g] KARI-03 KALI ,525 0,5 3 2,1 KARI-04 KALI ,700 1,0 4 3,5 KARI-05 KALI ,875 2,0 10 6,0 KARI-06 KALI ,875 3,0 15 8,8 KARI-07 KALI ,962 6, ,4 KARI-08 KALI ,050 9, ,5 KARI-10 KALI ,137 12, ,6 KARI-12 KALI ,226 25, ,8 KARI-16 KALI ,488 45, ,3 738 Výpočet životnosti, CAD soubory a další on-line nástroje
35 igubal Kloubové hlavy Produktová řada Palcové igubal - Kloubové hlavy Kloubové hlavy s vnějším závitem: KARI a KALI d2 B C1 Objednací klíč KA I-03 l1 h1 l2 d1 Rozměr Palcový Závit R = Pravý závit L = Levý závit Tělo (Vnější závit) Řada K d3 Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Rozměry [palce] Číslo dílu d1 d2 d3 C1 B h1 l1 l2 Max. úhel E10 výkyvu Pravý závit Levý závit KARI-03 KALI-03,1900, ,234,312 1,250,750 1, KARI-04 KALI-04,2500,750 1/4-28,250,365 1,562 1,000 1, KARI-05 KALI-05,3125,875 5/16-24,312,437 1,875 1,250 2, KARI-06 KALI-06,3750 1,000 3/8-24,359,500 1,938 1,250 2, KARI-07 KALI-07,4375 1,125 7/16-20,406,562 2,125 1,375 2, KARI-08 KALI-08,5000 1,312 1/2-20,453,625 2,428 1,500 2, KARI-10 KALI-10,6250 1,500 5/8-18,484,750 2,625 1,625 3, KARI-12 KALI-12,7500 1,750 3/4-16,593,875 2,875 1,750 3, KARI-16 KALI-16 1,0000 2, ,000 1,375 4,125 2,350 5, Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 739
36 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Palcové Kloubové hlavy s vnitřním závitem: EBRI a EBLI Bezúdržbové a samomazné Vysoká únosnost při dynamickém zatížení Velmi vysoké tahové síly při cyklickém zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Vysoká odolnost proti prachu, špíně a vláknům Korozní a chemická odolnost Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Nízká hmotnost Technická data Číslo dílu Max. statická Max. statická Min. hloub- Max. utaho- Max. utaho- Hmotnost tahová síla radiální síla ka závitu vací síla vací moment na kalotě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Závit Vnitřní závit Pravý závit Levý závit [N] [N] [N] [N] [palce] [Nm] [Nm] [g] EBRI-03 EBLI , ,0 3,1 EBRI-04 EBLI , ,5 3,8 EBRI-05 EBLI , ,0 6,9 EBRI-06 EBLI , ,0 11,5 EBRI-07 EBLI , ,0 17,6 EBRI-08 EBLI , ,0 18,1 EBRI-10 EBLI , ,0 31,9 EBRI-12 EBLI , ,0 61,5 740 Výpočet životnosti, CAD soubory a další on-line nástroje
37 igubal Kloubové hlavy Produktová řada Palcové igubal - Kloubové hlavy Kloubové hlavy s vnitřním závitem: EBRI a EBLI d2 B C1 Objednací klíč EB I-03 l2 h1 l1 d1 Rozměr Palcový Závit R = Pravý závit L = Levý závit Tělo (vnitřní závit) d4 d5 d3 W Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Rozměry [palce] Číslo dílu d1 d2 d3 d4 d5 C1 B E10 Pravý závit Levý závit EBRI-03 EBLI-03 0,1900 0, ,3543 0,4331 0,1732 0,1900 EBRI-04 EBLI-04 0,2500 0,827 1/4 28 0,4331 0,5118 0,1732 0,2500 EBRI-05 EBLI-05 0,3125 0,945 5/ ,5118 0,6299 0,2362 0,3125 EBRI-06 EBLI-06 0,3750 1,142 3/8 24 0,5906 0,7480 0,2756 0,3750 EBRI-07 EBLI-07 0,4375 1,339 7/ ,7087 0,8661 0,3150 0,4063 EBRI-08 EBLI-08 0,5000 1,339 1/2 20 0,7087 0,8661 0,3150 0,4063 EBRI-10* EBLI-10* 0,6250 1,693 5/8 18 0,4134 0,5000 EBRI-12 EBLI-12 0,7500 2,087 3/4 16 1,0630 1,3386 0,5118 0,6250 Číslo dílu h1 I1 I2 W Max. úhel výkyvu E10 Pravý závit Levý závit EBRI-03 EBLI-03 1,1811 0,4724 1,5551 0,35 30 EBRI-04 EBLI-04 1,1811 0,4724 1,5945 0,43 25 EBRI-05 EBLI-05 1,4173 0,6299 1,8898 0,55 22 EBRI-06 EBLI-06 1,6929 0,7087 2,2638 0,67 22 EBRI-07 EBLI-07 1,9685 0,7874 2,6378 0,75 18 EBRI-08 EBLI-08 1,9685 0,7874 2,6378 0,75 18 EBRI-10* EBLI-10* 2,5394 1,0433 3,3858 0,87 16 EBRI-12 EBLI-12 3,0315 1,2205 4,0748 1,18 14 * EBRI-10/EBLI-10 speciální tvar se šestihranem Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 741
38 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Úhlový kloub pro rotační a kývavé pohyby: WGRM a WGLM Spojení pro rotační a kývavé pohyby Nízká hmotnost a robustní provedení Jednoduchá a rychlá montáž Pohlcují vibrace Odolné špíně a nečistotám Plastový nebo kovový kulový čep* Objednací klíč WG...M-05 Rozměr Metrický Závit L = Levý závit R = Pravý závit Tělo Úhlový kloub S1 d4 Materiál: Tělo: igumid G strana 1267 Kluzná vložka: iglidur W300 strana 819 b Ø d1 l5 h1 a e h3 h2 I6 I2 I1 S1 d2 d2 S2 Technická data Číslo dílu Max. osová Max. tlaková Max. osová Max. osová tahová síla Hmotnost tahová síla osová síla tahová síla (pro kovový kulový čep) (v ose čepu)* (v ose čepu) (osa pánve) Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Pravý závit Levý závit [N] [N] [N] [N] [N] [N] [N] [N] [g] WGRM-05 WGLM ,6 WGRM-06 WGLM , ,8 WGRM-08 WGLM ,0 WGRM-10 WGLM ,7 * Pro objednání úhlových kloubů s kovovým čepem přidejte na konec objednacího čísla MS. Např.: WGRM-05 MS. Rozměry [mm] Číslo dílu d1 d2 d4 l1 l2 l5 l6 h1 h2 h3 a b e S1 S2 Max. +0,1 +0,5 +0,2 +0,3 +0,4 +0,5 +0,5 +0,3 +0,5 +0,5 úhel Pravý závit Levý závit 0,1 0,5 0,2 0,3 min. 0,4 0,5 0,5 0,3 0,5 0,5 výkyvu WGRM-05 WGLM-05 8,0 M5 12,8 9,0 10,2 14,0 8,2 10,8 0,65 25,6 22,0 28,4 11,0 SW 8 SW 7 25 WGRM-06 WGLM-06 10,0 M6 14,8 11,0 12,5 16,0 10,5 12,3 0,70 30,9 25,0 32,4 13,0 SW 9 SW 8 25 WGRM-08 WGLM-08 13,0 M8 19,3 13,0 16,5 18,0 13,5 16,2 1,15 38,8 30,0 39,7 16,0 SW12 SW11 25 WGRM-10 WGLM-10 16,0 M10 24,0 16,0 20,0 20,0 16,0 20,0 1,15 47,0 35,0 47,0 18,0 SW14 SW13 25 Dodací termín ze skladu ve výrobním závodě 742 Výpočet životnosti, CAD soubory a další on-line nástroje
39 igubal Kloubové hlavy Produktová řada igubal - Kloubové hlavy Úhlové klouby low-cost: WGRM LC a WGLM LC Objednací klíč WG...M-05 LC Rozměry stejné jako WGRM Kulová pánev s kulovým čepem (bez kluzné vložky) Nízká hmotnost Bezúdržbové Plastový nebo kovový kulový čep* Low Cost Rozměr Metrický Závit L = Levý závit R = Pravý závit Úhlový kloub Materiál: Tělo: igumid G strana 1267 Technická data Číslo dílu Max. osová tahová síla (v ose čepu*) Max. tlaková osová síla (v ose čepu) Max. osová tahová síla (osa pánve) Max. osová tahová síla (pro kovový kulový čep) Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Hmotnost Pravý závit Levý závit [N] [N] [N] [N] [N] [N] [N] [N] [g] WGRM-05 LC WGLM-05 LC ,6 WGRM-06 LC WGLM-06 LC 35 17, ,0 WGRM-08 LC WGLM-08 LC ,2 WGRM-10 LC WGLM-10 LC ,8 * Pro objednání úhlových kloubů s kovovým čepem přidejte na konec objednacího čísla MS. Např.: WGRM-05 LC MS. Rozměry [mm] technický výkres strana 742 Číslo dílu d1 d2 d4 l1 l2 l5 l6 h1 h2 h3 a b e S1 S2 Max. +0,1 +0,5 +0,2 +0,3 +0,4 +0,5 +0,5 +0,3 +0,5 +0,5 úhel Pravý závit Levý závit 0,1 0,5 0,2 0,3 min. 0,4 0,5 0,5 0,3 0,5 0,5 výkyvu WGRM-05 LC WGLM-05 LC 8,0 M5 12,8 9,0 10,2 14,0 8,2 10,8 0,65 25,6 22,0 28,4 11,0 SW 8 SW 7 25 WGRM-06 LC WGLM-06 LC 10,0 M6 14,8 11,0 12,5 16,0 10,5 12,3 0,70 30,9 25,0 32,4 13,0 SW 9 SW 8 25 WGRM-08 LC WGLM-08 LC 13,0 M8 19,3 13,0 16,5 18,0 13,5 16,2 1,15 38,8 30,0 39,7 16,0 SW 12 SW WGRM-10 LC WGLM-10 LC 16,0 M10 24,0 16,0 20,0 20,0 16,0 20,0 1,15 47,0 35,0 47,0 18,0 SW 14 SW Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 743
40 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Axiální úhlový kloub, demontovatelný: WGRM-DE a WGLM-DE Objednací klíč WG...M-05-DE Cenově výhodné spojení Velmi nizká hmotnost Zcela korozivzdorný Jednoduchá montáž (75N) a demontáž Vysoké zatížení (260N) Demontovatelný Rozměr Metrický Závit L = Levý závit R = Pravý závit Tělo Úhlový kloub Materiál: Tělo: igumid G strana 1267 Kulový čep: zinkovaná ocel a Ød1 d4 b d2 h1 h1 S1 e l5 l1 h3 l2 l6 S2 d2 Rozměry [mm] Číslo dílu d1 d2 d4 l1 l2 l5 l6 h1 h3 +0,1 +0,5 +0,2 +0,5 +0,4 +0,5 Pravý závit Levý závit 0,1 0,5 0,2 0,5 min. min. 0,4 0,5 WGRM-05-DE WGLM-05-DE 8,0 M5 12,8 9,0 10,2 13,0 8,2 10,8 25,6 WGRM-06-DE WGLM-06-DE 10,0 M6 16,0 11,0 12,5 14,5 10,5 13,0 32,0 Rozměry [mm] Číslo dílu S1 S2 a b e Hmotnost Úhel výkyvu +0,3 +0,5 +0,5 Pravý závit Levý závit 0,3 0,5 0,5 [g] dop. max. WGRM-05-DE WGLM-05-DE SW9 SW7 25,0 31,4 11,0 3, WGRM-06-DE WGLM-06-DE SW11 SW8 30,0 38,0 12,0 5, Dodací termín ze skladu ve výrobním závodě 744 Výpočet životnosti, CAD soubory a další on-line nástroje
41 igubal Kloubové hlavy Produktová řada igubal - Kloubové hlavy Axiální kloub: AGRM a AGLM Objednací klíč AG...M-08 Rozměr Metrický Závit L = Levý závit R = Pravý závit Axiální kloub d4 S1 d2 Materiál: Tělo: igumid G strana 1267 Kluzná vložka: iglidur W300 strana 819 b a l1 h3 e ød1 Pro všechny mechanické kombinace Velmi jednoduchá montáž Bezúdržbovost l3 l2 Korozní a chemická odolnost d2 S2 Pohlcování vibrací Plastový nebo kovový kulový čep* Technická data Číslo dílu* Max. statická Max. tlaková Max. Hmotnost axiální tahová síla osová síla montážní síla Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Pravý závit Levý závit [N] [N] [N] [N] [N] [g] AGRM-08 AGLM ,8 * Pro objednání úhlových kloubů s kovovým čepem přidejte na konec objednacího čísla MS. Např.: AGRM-08 MS. Rozměry [mm] Číslo dílu* d1 d2 d4 l1 l2 l3 h3 S1 S2 a b e Úhel výkyvu +0,1 +0,5 +0,2 +0,3 +0,5 +0,3 +0,5 0,1 0,5 0,2 0,3 min. 0,5 0,3 0,5 min. dop. max. Pravý závit Levý závit AGRM-08 AGLM-08 13,0 M8 19,3 13,0 16,5 13,5 59,0 SW12 SW11 29,5 36,5 16, Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 745
42 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Axiální kloub low-cost: AGRM LC a AGLM LC Objednací klíč AG...M-06 LC d4 S1 d2 Low Cost Rozměr Metrický Závit L = Levý závit R = Pravý závit Axiální kloub Materiál: Tělo: igumid G strana 1267 b a e l3 l1 l2 h3 ød1 Kulová pánev s kulovým čepem (bez kluzné vložky) Nízká hmotnost Bezúdržbové Plastový nebo kovový kulový čep* d2 S2 Technická data Číslo dílu* Max. statická axiální tahová síla Max. statická axiální tlaková síla Hmotnost Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Pravý závit Levý závit [N] [N] [N] [N] [g] AGRM-06 LC AGLM-06 LC ,8 * Pro objednání úhlových kloubů s kovovým čepem přidejte na konec objednacího čísla MS. Např.: AGRM-08 LC MS. Rozměry [mm] Číslo dílu* d1 d2 d4 l1 l2 l3 h3 S1 S2 a b e Úhel výkyvu +0,1 +0,5 +0,2 +0,3 +0,5 +0,3 +0,5 0,1 0,5 0,2 0,3 min. 0,5 0,3 0,5 min. dop. max. Pravý závit Levý závit AGRM-06 LC AGLM-06 LC 10,0 M6 14,8 11,0 11,25 7,25 47,25 SW9 10,0 25,0 29,9 13, Dodací termín ze skladu ve výrobním závodě 746 Výpočet životnosti, CAD soubory a další on-line nástroje
43 Moje skici igubal - Kloubové hlavy HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 747
44 igubal - Kloubové hlavy igubal Kloubové hlavy Produktová řada Stavěcí noha: PKRM a PKLM d1 Objednací klíč I4 PK M-05 I2 d3 I3 I1 Rozměr Metrický Závit L = Levý závit R = Pravý závit Řada K Stavěcí noha w Materiál: POM strana 1268 Plastové stavěcí nohy se šestihrannou hlavou jsou doplňkem ke kloubovým hlavám řady K. Hladká část stavěcí nohy zapadá do kaloty a je zajištěna pojistným kroužkem. Stavěcí nohy igubal jsou vyrobeny z kvalitního POM. Nízká hmotnost Výborná korozní odolnost Konstruováno pro použití s kloubovými hlavami řady K Vysoká únosnost při dynamickém zatížení Pohlcují vibrace Snadná montáž Technická data a rozměry [mm] Číslo dílu Max. statická tahová síla Max. statická radiální síla Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě d1 d3 l1 l4 l3 l2 W Hmotnost h11 Závit Celková délka Délka šroubu Délka závitu Výška matice Velikost klíče Pravý závit Levý závit* [N] [N] [N] [N] [g] PKRM-05 PKLM M05 25,0 8,5 11,3 2,7 8 0,7 PKRM-06 PKLM M06 28,0 9,5 12,8 3,2 10 1,2 PKRM-08 PKLM M08 32,0 12,5 12,5 4,0 13 2,6 PKRM-10 PKLM M10 37,5 14,5 14,5 5,0 16 4,0 PKRM-12 PKLM M12 42,0 16,5 15,5 6,0 18 7,5 PKRM-14 PKLM M14 47,0 19,5 15,5 7, ,4 PKRM-16 PKLM M16 52,0 22,0 16,5 8, ,9 PKRM-18 PKLM M18 x 1,5 59,0 24,0 20,5 9, ,9 PKRM-20 PKLM M20 x 1,5 67,0 26,0 25,0 10, ,4 Dodací termín ze skladu ve výrobním závodě 748 Výpočet životnosti, CAD soubory a další on-line nástroje
45 igubal - Vidlice Vysoké tahové zatížení Pohlcují vibrace Tlumení hluku Může být použito v kombinaci s kloubovými hlavami řady E Nízká hmotnost HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 749
46 igubal - Vidlice igubal Vidlice Vidlice igubal jsou kompletně vyrobeny z triboplastu igumid G dle normy DIN Mohou být kombinovány s kloubovými hlavami řady E. Dostupné komponenty pro kombinace v této řadě jsou kloubové hlavy, čepy, pojistné kroužky nebo pružinové čepy. Vysoké tahové zatížení Pohlcují vibrace Kdy použít? Pokud požadujete vysokou tuhost Pokud požadujete korozivzdornost Pokud není dovoleno mazání Pokud vyžadujete nízkou hmotnost Pokud požadujete bezúdržbovost a suchý chod Pokud požadujete jednoduchou montáž V kombinaci s pneumatickými válci a plynovými pružinami Tlumení hluku Může být použito v kombinaci s kloubovými hlavami řady E Kdy nepoužít? Pokud teplota přesahuje +200 C Pokud požadujete průměry do 20 mm Nízká hmotnost Teplota +80º Produktová řada 4 typy Ø 4 20 mm 30º 750 Více informací na
47 igubal Vidlice Příklady aplikací igubal - Vidlice Typický průmyslový sektor a oblast použití Potravinářský průmysl Balící průmysl Náročné prostředí Automotive Manipulační technika Automatizace atd. Vylepšete technologii a snižte náklady úžasných příkladů online Pneumatický válec HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 751
48 igubal - Vidlice igubal Vidlice Přehled produktů igubal Vidlice - kombinace Vidlice s čepem a pojistným kroužkem GERMK GELMK Vidlice s pružinovým čepem GERMF GELMF Vidlice kombinace GERMKE GELMKE Vidlice kombinace GERMFE GELMFE strana 756 strana 757 strana 758 strana 759 igubal - Vidlice - díly Vidlice GERM GELM Pružinový čep GEFM Čep a pojistný kroužek GBM Čep GSR Pojistný kroužek od strany 754 strana 760 strana 761 Detekovatelné vidlice od strany Výpočet životnosti, soubory CAD a další podpora na
49 Moje skici igubal - Vidlice HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 753
50 igubal - Vidlice igubal Vidlice Produktová řada Vidlice: GERM a GELM Nízká hmotnost Vysoká únosnost při dynamickém zatížení Nerezivějící Vysoké tahové zatížení Může být použito v kombinaci s kloubovými hlavami řady E Pohlcují vibrace Tlumení hluku Dostupné s levým (GELM) i pravým (GERM) závitem Technická data Číslo dílu Max. statická tahová síla Max. statická radiální síla Max. utahovací Hmotnost krátkodobě dlouhodobě krátkodobě dlouhodobě moment Pravý závit Levý závit [N] [N] [N] [N] [Nm] [g] GERM-04 M3.5 GELM-04 M ,4 0,9 GERM-04 GELM ,4 0,9 GERM-05 DIN M4 GELM-05 DIN M ,4 1,5 GERM-05 DIN M5 GELM-05 DIN M ,5 1,5 GERM-05 GELM ,5 2,7 GERM-05 DIN M5 LS* GELM-05 DIN M5 LS* ,5 2,3 GERM-06 GELM ,5 2,5 GERM-06 LS* GELM-06 LS* ,5 3,6 GERM-08 GELM ,3 GERM-10 GELM ,2 GERM-10 F GELM-10 F ,2 GERM-12 GELM ,2 GERM-12 F GELM-12 F ,2 GERM-14 GELM ,9 GERM-14 F GELM-14 F ,9 GERM-15 GELM ,0 GERM-16 GELM ,9 GERM-16 F GELM-16 F ,5 49,9 GERM-17 GELM ,0 GERM-17 F GELM-17 F ,5 50,0 GERM-20 GELM ,0 GERM-20 M20 GELM-20 M ,0 * LS = prodloužená verze 754 Výpočet životnosti, soubory CAD a další podpora na
51 igubal Vidlice Produktová řada igubal - Vidlice Vidlice: GERM a GELM d1 b1 Objednací klíč GE M-04 g Rozměry I2 Metrický h1 I1 d2 Závit L = Levý závit R = Pravý závit Vidlice d3 a1 Materiál: igumid G strana 1267 a2 Rozměry [mm] Číslo dílu d1 g a1 a2 b1 d2 d3 I2 h1 I1 * LS = prodloužená verze Dodací ze skladu ve termín výrobním závodě +0,1 h11 +0,3 +0,3 B13 Tolerance +0,3 +0,5 +0,3 +0,2 Pravý závit Levý závit 0,16 0,16 závitu 6H 0,3 0,5 0,3 0,2 GERM-04 M3.5 GELM-04 M M3,5 8,0 21,0 16,0 6,0 GERM-04 GELM M04 8,0 21,0 16,0 6,0 GERM-05 DIN M4 GELM-05 DIN M M04 9,0 24,5 20,0 7,5 GERM-05 DIN M5 GELM-05 DIN M M05 9,0 24,5 20,0 7,5 GERM-05 GELM M05 10,0 31,0 24,0 9,0 GERM-05 DIN M5 LS* GELM-05 DIN M5 LS* M05 9,0 36,0 30,0 7,5 GERM-06 GELM M06 10,0 31,0 24,0 9,0 GERM-06 LS* GELM-06 LS* M06 10,0 43,0 36,0 9,0 GERM-08 GELM M08 14,0 42,0 32,0 12,0 GERM-10 GELM M10 18,0 52,0 40,0 15,0 GERM-10 F GELM-10 F M10 x 1,25 18,0 51,3 40,0 15,0 GERM-12 GELM M12 20,0 61,3 48,0 18,0 GERM-12 F GELM-12 F M12 x 1,25 20,0 61,3 48,0 18,0 GERM-14 GELM M14 24,0 71,3 56,0 22,5 GERM-14 F GELM-14 F M14 x 1,25 24,0 71,3 56,0 22,5 GERM-15 GELM M14 24,0 71,3 56,0 22,5 GERM-16 GELM M16 26,0 81,9 64,0 24,0 GERM-16 F GELM-16 F M16 x 1,5 26,0 81,9 64,0 24,0 GERM-17 GELM M16 26,0 83,0 64,0 24,0 GERM-17 F GELM-17 F M16 x 1,5 26,0 83,0 64,0 24,0 GERM-20 GELM M20 x 1,5 34,0 105,0 80,0 30,0 GERM-20 M20 GELM-20 M M20 x 2,5 34,0 105,0 80,0 30,0 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 755
52 igubal - Vidlice igubal Vidlice Produktová řada Vidlice s čepem a pojistným kroužkem: GERMK a GELMK Objednací klíč GE MK-04 Nízká hmotnost Nerezivějící Vysoké tahové zatížení Může být použito v kombinaci s kloubovými hlavami řady E Rozměry Čep a pojistný kroužek Metrický Závit L = Levý závit R = Pravý závit Vidlice Materiál: igumid G strana 1267 Technická data Číslo dílu Max. statická tahová síla Max. statická radiální síla Hmotnost krátkodobě dlouhodobě krátkodobě dlouhodobě Pravý závit Levý závit [N] [N] [N] [N] [g] GERMK-04 M3.5 GELMK-04 M ,3 GERMK-04 GELMK ,3 GERMK-05 DIN M4 GELMK-05 DIN M ,1 GERMK-05 DIN M5 GELMK-05 DIN M ,1 GERMK-05 GELMK ,3 GERMK-05 DIN M5 LS* GELMK-05 DIN M5 LS* ,9 GERMK-06 GELMK ,3 GERMK-06 LS* GELMK-06 LS* ,4 GERMK-08 GELMK ,9 GERMK-10 GELMK ,4 GERMK-10 F GELMK-10 F ,4 GERMK-12 GELMK ,3 GERMK-12 F GELMK-12 F ,3 GERMK-14 GELMK ,2 GERMK-15 GELMK ,9 GERMK-16 GELMK ,8 GERMK-16 F GELMK-16 F ,8 GERMK-17 GELMK ,3 GERMK-17 F GELMK-17 F ,3 GERMK-20 GELMK ,2 GERMK-20 M20 GELMK-20 M ,2 * LS = prodloužená verze Samostatné díly: čep GBM a pojistný kroužek GSR strana Výpočet životnosti, soubory CAD a další podpora na
53 igubal Vidlice Produktová řada igubal - Vidlice Vidlice s pružinovým čepem: GERMF a GELMF Objednací klíč GE MF-04 Jednoduchý design Jednoduchá montáž Snadná montáž i na těžko přístupných místech Může být použito v kombinaci s kloubovými hlavami řady E Nízká hmotnost a korozivzdorné Rozměry Pružinový čep Metrický Závit L = Levý závit R = Pravý závit Vidlice Materiál: igumid G strana 1267 Technická data Číslo dílu Max. statická tahová síla Max. statická radiální síla Hmotnost krátkodobě dlouhodobě krátkodobě dlouhodobě Pravý závit Levý závit [N] [N] [N] [N] [g] GERMF-04 M3.5 GELMF-04 M ,3 GERMF-04 GELMF ,3 GERMF-05 DIN M4 GELMF-05 DIN M ,3 GERMF-05 DIN M5 GELMF-05 DIN M ,3 GERMF-05 DIN M5 LS* GELMF-05 DIN M5 LS* ,3 GERMF-05 GELMF ,8 GERMF-06 GELMF ,9 GERMF-06 LS* GELMF-06 LS* ,9 GERMF-08 GELMF ,1 GERMF-10 GELMF ,2 GERMF-10 F GELMF-10 F ,2 GERMF-12 GELMF ,6 GERMF-12 F GELMF-12 F ,6 GERMF-16 GELMF ,8 GERMF-16 F GELMF-16 F ,8 * LS = prodloužená verze Samostatné komponenty: pružinový čep s GEFM strana 760 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 757
54 igubal - Vidlice igubal Vidlice Produktová řada Kombinace: GERMKE a GELMKE Objednací klíč GE MKE-05 Nízká hmotnost Nerezivějící Vysoké tahové zatížení Může být použito v kombinaci s kloubovými hlavami řady E Rozměry S čepem, pojistným kroužkem a kloubovou hlavou Metrický Závit L = Levý závit R = Pravý závit Vidlice Materiál: igumid G strana 1267 Technická data Číslo dílu Max. statická tahová síla Max. statická radiální síla Hmotnost krátkodobě dlouhodobě krátkodobě dlouhodobě Pravý závit Levý závit [N] [N] [N] [N] [g] GERMKE-05 GELMKE ,4 GERMKE-06 GELMKE ,3 GERMKE-08 GELMKE ,6 GERMKE-10 GELMKE ,1 GERMKE-10 F GELMKE-10 F ,1 GERMKE-12 GELMKE ,7 GERMKE-12 F GELMKE-12 F ,7 GERMKE-15 GELMKE ,4 GERMKE-16 GELMKE ,9 GERMKE-16 F GELMKE-16 F ,9 GERMKE-17 GELMKE ,3 GERMKE-17 F GELMKE-17 F ,3 GERMKE-20 GELMKE ,2 GERMKE-20 M20 GELMKE-20 M ,2 Vidlice s čepem a pojistným kroužkem mohou být použity v kombinaci s kloubovými hlavami řady E, EBRM a EARM strany Dodací termín ze skladu ve výrobním závodě 758 Výpočet životnosti, soubory CAD a další podpora na
55 igubal Vidlice Produktová řada igubal - Vidlice Kombinace: GERMFE a GELMFE Objednací klíč GE MFE-05 Rozměry S pružinovým čepem a kloubovou hlavou Metrický Závit L = Levý závit R = Pravý závit Vidlice Materiál: igumid G strana 1267 Technická data Číslo dílu Max. statická tahová síla Max. statická radiální síla Hmotnost krátkodobě dlouhodobě krátkodobě dlouhodobě Pravý závit Levý závit [N] [N] [N] [N] [g] GERMFE-05 GELMFE ,0 GERMFE-06 GELMFE ,9 GERMFE-08 GELMFE ,9 GERMFE-10 GELMFE ,2 GERMFE-10 F GELMFE-10 F ,2 GERMFE-12 GELMFE ,0 GERMFE-12 F GELMFE-12 F ,0 GERMFE-16 GELMFE ,4 GERMFE-16 F GELMFE-16 F ,4 Vidlice s čepem a pojistným kroužkem mohou být použity v kombinaci s kloubovými hlavami řady E, EBRM a EARM strany Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 759
56 igubal - Vidlice igubal Vidlice Produktová řada Pružinový čep : GEFM a b C I2 d1 h1 l1 Materiál: igumid G strana 1267 d2 Rozměry [mm] Číslo dílu d1 d2 a b C l1 h1 l2 Hmotnost h11 ±0,5 [g] GEFM ,5 10, ,5 0,5 GEFM-05 DIN , ,5 0,8 GEFM-05 DIN M5 LS* , ,5 1,0 GEFM , ,5 1,1 GEFM-06 LS* , ,5 1,0 GEFM , ,5 1,2 GEFM , ,5 30 8,0 2,8 GEFM , ,0 5,0 GEFM , ,0 8,3 GEFM , ,0 18,3 * LS = prodloužená verze Dodací termín ze skladu ve výrobním závodě 760 Výpočet životnosti, soubory CAD a další podpora na
57 igubal Vidlice Produktová řada igubal - Vidlice Čep: GBM I m d3 d2 d1 Materiál: igumid G strana 1267 I1 Rozměry [mm] Číslo dílu d1 d2 d3 I l1 m Pojistný Hmotnost h11 kroužek [g] GBM ,2 7 12,5 8 1,05 GSR-04 0,3 GBM ,5 12 1,15 GSR-06 0,5 GBM-05 DIN ,5 10 1,15 GSR-06 0,5 GBM ,5 12 1,15 GSR-06 0,7 GBM ,5 16 1,15 GSR-08 1,5 GBM ,35 GSR-10 3,0 GBM ,5 24 1,5 GSR-12 4,8 GBM ,7 GSR-16 5,7 GBM ,7 GSR-16 8,3 GBM ,7 GSR-16 10,4 GBM ,7 GSR-16 12,3 GBM ,0 GSR-20 19,2 Pojistný kroužek: GSR Materiál: POM strana 1268 d1 b Rozměry [mm] d2 Číslo dílu d1 d2 b Hmotnost [g] GSR-04 3,2 7 1,0 0,05 GSR ,1 0,06 GSR ,1 0,12 GSR ,3 0,16 GSR ,5 1,4 0,31 GSR ,6 0,58 GSR ,9 0,96 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 761
58 igubal - Vidlice Moje skici 762 Výpočet životnosti, soubory CAD a další podpora na

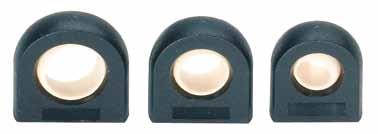

59 igubal - Ložiskové domečky igubal Ložiskové domečky Bezúdržbovost, suchý chod Vysoké tahové zatížení Vysoká odolnost v tahu Samomazné Chemická odolnost Vysoké radiální zatížení HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 763
60 igubal - Ložiskové domečky igubal Ložiskové domečky Ložiskové domečky igubal jsou kloubová ložiska s velmi jednoduchou montáží, které jsou schopny kompenzovat nepřesnosti v souososti a předcházejí tak hranovému zatížení. Bezúdržbovost, suchý chod Vysoká tuhost Vysoká pevnost Kdy použít? Pokud požadujete chemickou odolnost Pokud požadujete cenově výhodné řešení Pokud potřebujete kloubová ložiska do znečištěného prostředí Pokud požadujete osové vychýlení Pokud požadujete dělenou konstrukci (pouze některé typy) Bezúdržbové a samomazné Mohou být použita i pro kapalná média Kdy nepoužít? Pokud teplota přesahuje +80 C Pokud požadujete integrované pojištění axiálního pohybu Pokud požadujete průměry nad 50 mm Pokud požadujete vyšší rychlost než 0,5 m/s Vysoké radiální zatížení Teplota +80º Produktová řada 8 typů Ø 5 50 mm 30º 764 Více informací
61 igubal Ložiskové domečky Příklady aplikací igubal - Ložiskové domečky Typický průmyslový sektor a oblast použití Zemědělství Stavba strojů Balící průmysl atd. Vylepšete technologii a snižte náklady úžasných příkladů online Dopravníkový systém Papírenský průmysl HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 765
62 igubal - Ložiskové domečky igubal Ložiskové domečky Technická data Výhody Bezúdržbový a samomazný systém Vysoká tuhost Vysoká únosnost při dynamickém zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Korozivzdornost Vysoká chemická odolnost Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Nízká hmotnost Vysoké radiální zatížení Mohou být použita i pro kapalná média Malé zástavbové rozměry Jednoduchá montáž Výpočet doby životnosti Nízká hmotnost Oblasti použití Konstrukce ložiskových domečků igubal umožňuje kompenzovat úhlové chyby způsobené průhybem. Aplikace, ve kterých může tento jev nastat, jsou velmi vhodné pro použití právě těchto ložiskových domečků igubal. Tolerance Samomazné a bezúdržbové ložiskové domečky igubal mají vnitřní průměr kaloty (koule) v toleranci E10. Doporučená tolerance hřídele je h6 až h9. Kombinace těchto doporučených tolerancí zajišťuje bezchybný provoz i při změně rozměrů vlivem teplotní roztažnosti. Montáž Ložiskové domečky igubal jsou určeny pro montáž pomocí dvou šroubů (verze ESTM-SL pomocí vrutů). Vysoká přesnost montáže není nutná, protože konstrukce s výkyvnou kalotou umožňuje vyrovnání montážních chyb a kompenzuje tak chyby v souososti. Proto jsou tyto ložiskové domečky vhodné i pro systémy hliníkových stavebnicových systémů. Produktová řada Ložiskové domečky igubal jsou k dispozici v rozměrové řadě K a E pro hřídele o průměru 5-50 mm. Rozměrová řada K je k dispozici též v palcových rozměrech. Další rozměry na vyžádání. Úhel výkyvu α 766 Výpočet životnosti, CAD soubory a další on-line nástroje
63 igubal Ložiskové domečky Přehled produktů igubal - Ložiskové domečky igubal Ložiskové domečky Pro malé zástavbové rozměry Jednoduchá demontáž, dělená kalota i domeček Řada K KSTM-GT Snadná montáž ESTM strana 770 strana 771 strana 772 Pro rychlou montáž a nízkou nasákavost ESTM-GT...-GT Dělený domeček s válcovou dírou ESTM-GT Pro průměry do 150mm ESTM-GT150 Velmi nízká hmotnost ESTM-SL strana 773 Strana 774 strana 775 igubal Ložiskové domečky Standardní provedení Kompenzace úhlových chyb Řada K KSTM Kompenzace úhlových chyb palcové rozměry Řada K KSTI Adaptér pro řadu E strana 768 strana 768 strana 776 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 767
64 igubal - Ložiskové domečky igubal Ložiskové domečky Produktová řada Ložiskový domeček KSTM a KSTI Bezúdržbovost, suchý chod Vysoká tuhost Vysoká únosnost při dynamickém zatížení Kompenzace nepřesností v souososti a hranového zatížení Korozní a chemická odolnost Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Nízká hmotnost Technická data Číslo dílu Max. statická pevnost v tahu Max. statická axiální Max. utahovací moment pro Hmotnost Krátkodobě Dlouhodobě pevnost v tlaku šrouby v podélných otvorech [N] [N] [N] [Nm] [g] KSTM ,6 1,7 KSTM ,3 2,9 KSTM ,3 4,6 KSTM ,5 8,6 KSTM ,5 11,8 KSTM ,5 18,4 KSTM ,5 23,7 KSTM ,5 32,2 KSTM ,5 40,0 KSTM ,5 54,0 KSTM ,5 75,3 KSTM ,5 116,8 Technická data Číslo dílu Max. statická pevnost v tahu Max. statická axiální Max. utahovací moment pro Hmotnost Krátkodobě Dlouhodobě pevnost v tlaku šrouby v podélných otvorech [N] [N] [N] [Nm] [g] KSTI ,6 1,7 KSTI ,6 2,8 KSTI ,8 4,5 KSTI ,3 7,5 KSTI ,5 9,7 KSTI ,5 13,5 KSTI ,5 21,5 KSTI ,5 33,4 KSTI ,5 85,8 Maximální utahovací momenty pro šrouby v podélných otvorech korespondují s max. momenty šroubů (pevnostní třída 5.8). 768 Výpočet životnosti, CAD soubory a další on-line nástroje
65 igubal Ložiskové domečky Produktová řada igubal - Ložiskové domečky Ložiskový domeček KSTM a KSTI d1 Objednací klíč h2 KSTM-05 h3 h1 Rozměr m a Metrický Ložiskové domečky Řada K B C1 d2 Materiál: x2 Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Rozměry [mm] Číslo dílu d1 B C1 h1 h2 m a h3 d2 X2 Max. úhel E10 výkyvu KSTM , ,3 4,6 30 KSTM , ,5 4, KSTM , , KSTM , ,5 5, KSTM , ,5 5, KSTM , ,5 6, KSTM , ,5 6, KSTM , ,5 9, KSTM , , KSTM , , KSTM , , KSTM , , Rozměry [palce] Číslo dílu d1 B C1 h1 h2 m a h3 d2 X2 Max. úhel E10 výkyvu KSTI-03,1900,312,234,290,566 1,000 1,4000,165,137,200 25º KSTI-04,2500,375,250,390,705 1,250 1,7500,205,137,250 25º KSTI-05,3125,437,312,430,824 1,350 1,9500,236,150,280 25º KSTI-06,3750,500,359,550 1,022 1,800 2,4000,376,180,300 22º KSTI-07,4375,562,406,570 1,082 1,850 2,5000,315,205,330 22º KSTI-08,5000,625,453,600 1,191 2,000 2,8000,354,205,380 22º KSTI-10,6250,750,484,700 1,409 2,300 3,3500,413,205,470 22º KSTI-12,7500,875,593,860 1,687 2,700 3,7500,472,270,530 22º KSTI-16 1,0000 1,375 1,005 1,100 2,163 3,500 5,0000,630,520,680 20º Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 769
66 igubal - Ložiskové domečky igubal Ložiskové domečky Produktová řada Ložiskový domeček s děleným domečkem: KSTM-GT Objednací klíč KSTM-GT40-GT m h1 h Dělená kalota (koule) Rozměr B a h2 d3 (2x) h1 C1 sw Dělený domeček Metrický d1 Ložiskové domečky Řada K Materiál: Tělo: RN33 strana 1268 Kalota: iglidur J strana 823 Velmi jednoduchá montáž bez nutnosti demontáže Malé zástavbové rozměry a nízká hmotnost hřídele Montáž pomocí šroubů M12 Bezúdržbovost, suchý chod Vysoká tuhost Pro vysoká statická zatížení Výpočet doby životnosti Technická data Rozměry řady K dle normy DIN ISO Číslo dílu Max. radiální Max. axiální Max. utahovací moment Hmotnost pevnost v tahu pevnost v tahu na kalotě šroubů Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě [N] [N] [N] [N] [Nm] [Nm] [g] KSTM-GT35* ,3 KSTM-GT ,0 KSTM-GT40-GT** ,0 KSTM-GT45* ,2 KSTM-GT ,2 KSTM-GT50-GT** ,2 Rozměry [mm] Číslo dílu d1 d3 h h1 h2 SW a m C1 B Max. úhel E10 výkyvu KSTM-GT35* 35,0 13,5 79,0 39,5 12,6 19,0 120,5 91,0 29,5 48,5 24 KSTM-GT40 40,0 13,5 79,0 39,5 12,6 19,0 120,5 91,0 29,5 48,5 24 KSTM-GT40-GT** 40,0 13,5 79,0 39,5 12,6 19,0 120,5 91,0 29,5 48,5 24 KSTM-GT45* 45,0 13,5 100,0 50,0 12,6 19,0 149,0 114,0 35,0 60,0 24 KSTM-GT50 50,0 13,5 100,0 50,0 12,6 19,0 149,0 114,0 35,0 60,0 24 KSTM-GT50-GT** 50,0 13,5 100,0 50,0 12,6 19,0 149,0 114,0 35,0 60,0 24 * Vnitřní průměr redukován kluzným pouzdrem iglidur ; ** Dělený domeček i kalota Dodací termín ze skladu ve výrobním závodě 770 Výpočet životnosti, CAD soubory a další on-line nástroje
67 igubal Ložiskové domečky Produktová řada igubal - Ložiskové domečky Ložiskový domeček ESTM Objednací klíč ESTM-08 m h1 h Rozměr Metrický B C1 Ložiskové domečky R1 a d3 d1 Materiál: h2 Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Vysoké radiální zatížení d2 Mohou být použita i pro kapalná média Malé zástavbové rozměry a jednoduchá montáž Výpočet doby životnosti Bezúdržbové a samomazné Rozměrová řada E dle normy DIN ISO Adaptér strana 776 Technická data Číslo dílu Max. radiální pevnost v tahu Max. radiální pevnost v tlaku Max. axiální síla Max. utahovací moment pro šrouby Hmotnost Krátkodobě, [N] Dlouhodobě, [N] Krátkodobě, [N] Dlouhodobě, [N] Krátkodobě, [N] Dlouhodobě, [N] [Nm] [g] ESTM ,3 5 ESTM ,5 7,1 ESTM ,5 9 ESTM ,5 17,5 ESTM ,5 27,4 ESTM ,5 50,8 ESTM-30* ,5 79,7 * Vzhledem k jiné výrobní metodě jsou uváděná zatížení nejnižší Rozměry [mm] Číslo dílu d1, E10 d2 d3 h h1 h2 a m C1 B R1 Max. úhel výkyvu ESTM-08 8,0 4,5 19 9,5 31,0 22,0 9,0 8,0 4,5 22 ESTM-10 10,0 5, ,0 26,0 10,0 9,0 5,0 22 ESTM-12 12,0 5, ,0 28,0 10,0 10,0 5,0 22 ESTM-16 16,0 6,6 10,6 34,0 17,0 6,4 50,0 37,0 13,0 13,0 6,5 22 ESTM-20 20,0 9,0 14,0 40,0 20,0 8,6 62,0 46,0 16,0 16,0 8,0 22 ESTM-25 25,0 9,0 14,0 48,0 24,0 8,6 72,0 54,0 18,0 20,0 9,0 20 ESTM-30 30,0 11,0 17,0 56,0 28,0 10,6 86,0 64,0 22,0 22,0 11,0 20 Vyměnitelné kaloty strana 815 J4VEM: bez vůle JEM: nízká REM: J4EM: low-cost v nezatíženém absorpce low-cost a nízká absorpce stavu, předepjatá vlhkosti vlhkosti HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 771
68 igubal - Ložiskové domečky igubal Ložiskové domečky Produktová řada Ložiskový domeček s děleným domečkem a dělenou kalotou: ESTM-GT -GT Objednací klíč ESTM-GT16-GT Dělená kalota (koule) Rozměr Dělený Metrický m h1 h Ložiskové domečky Materiál: B C1 Tělo: RN33 strana 1268 R1 d1 Kalota: iglidur J strana 823 a d3 Šetří čas v průběhu montáže Malé zástavbové rozměry a nízká hmotnost h2 Vysoká pevnost Kalota z materiálu iglidur J pro nízkou nasákavost Ideální pro venkovní aplikace Rozměry řady E podle normy DIN ISO d2 Adaptér strana 776 Technická data Číslo dílu max. statické radiální zatížení max. statické radiální tlakové zatížení Hmotnost Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě [N] [N] [N] [N] [g] ESTM-GT16-GT ,0 ESTM-GT20-GT ,0 ESTM-GT25-GT ,0 ESTM-GT30-GT ,0 Rozměry [mm] Číslo dílu d1 d2 d3 h h1 h2 a m C1 B R1 Max. úhel E10 výkyvu ESTM-GT16-GT 16,0 6,6 10,6 34,0 17,0 6,4 50,0 37,0 13,0 13,0 6,5 22 ESTM-GT20-GT 20,0 9,0 14,0 40,0 20,0 8,6 62,0 46,0 16,0 16,0 8,0 22 ESTM-GT25-GT 25,0 9,0 14,0 48,0 24,0 8,6 72,0 54,0 18,0 20,0 9,0 22 ESTM-GT30-GT 30,0 11,0 17,0 56,0 28,0 10,6 86,0 64,0 22,0 22,0 11,0 22 Dodací termín ze skladu ve výrobním závodě 772 Výpočet životnosti, CAD soubory a další on-line nástroje
69 igubal Ložiskové domečky Produktová řada igubal - Ložiskové domečky Dělený domeček s válcovou dírou: ESTM-GT Objednací klíč ESTM-GT16-25 Vnitřní průměr Rozměr Dělený Metrický Ložiskové domečky m h Materiál: h1 igumid G strana 1267 C1 R1 a d3 d1 Jednoduchá montáž a demontáž Ideální pro venkovní aplikace h2 Vysoká zatížení Rozměry řady E podle normy DIN ISO d2 Rozměry [mm] Číslo dílu d1 d2 d3 h h1 h2 a m C1 R1 Hmotnost E10 [g] ESTM-GT ,0 6,6 10,6 34,0 14,0 6,4 50,0 37,0 13,0 6,5 12,6 ESTM-GT ,0 9,0 14,0 40,0 20,0 8,6 62,0 46,0 16,0 8,0 21,1 ESTM-GT ,0 9,0 14,0 48,0 24,0 8,6 72,0 54,0 20,0 9,0 39,9 ESTM-GT ,0 11,0 17,0 56,0 28,0 10,6 86,0 64,0 22,0 11,0 66,5 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 773
70 igubal - Ložiskové domečky igubal Ložiskové domečky Produktová řada Dělený domeček pro průměry až 150 mm: ESTM-GT 150 Objednací klíč ESTM-GT 150 Vnitřní průměr Dělený Metrický Ložiskové domečky Materiál: iglidur GLW strana 827 Individuální rozměry během 6-8 týdnů. Statické zatížení až 4 tuny Snížení montážních časů až o 50% Odolné proti korozi a chemikáliím Rozměry řady E podle normy DIN ISO Rozměry [mm] Číslo dílu d1 d2 h h1 h2 a m B R1 Hmotnost E10 [g] ESTM-GT Dodací termín ze skladu ve výrobním závodě 774 Výpočet životnosti, CAD soubory a další on-line nástroje
71 igubal Ložiskové domečky Produktová řada igubal - Ložiskové domečky Ložiskový domeček Slim line: ESTM SL Objednací klíč ESTM-05 SL Slim line Rozměr h1 Metrický Ložiskové domečky R1 d1 h C1 Materiál: Tělo: igumid G strana 1267 Kalota: iglidur J strana 823 m a d2 h2 Nízká hmotnost Velmi malé zástavbové rozměry Low-cost Výpočet doby životnosti Samomazné a bezúdržbové Možnost vnitřního závitu M3 (ESTM-10-SL-M3) Pro vruty průměr 3,5 mm Rozměry řady E podle normy DIN ISO Technická data Číslo dílu Max. radiální pevnost v tahu Max. radiální pevnost v tlaku Max. boční zatížení Max. axiální síla Hmotnost Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě [N] [N] [N] [N] [N] [N] [N] [N] [g] ESTM-05 SL ,6 ESTM-06 SL ,7 ESTM-08 SL ,7 ESTM-10 SL ,9 Rozměry [mm] Číslo dílu d1 d2 h h1 h2 a m C1 R1 Max. úhel výkyvu E10 ESTM-05 SL 5,0 2,5 18,0 10,0 6,5 16,0 10,0 6,0 8,0 17 ESTM-06 SL 6,0 2,5 18,0 10,0 6,5 16,0 10,0 6,0 8,0 17 ESTM-08 SL 8,0 2,5 19,0 10,0 6,5 18,0 12,0 6,0 9,0 17 ESTM-10 SL 10,0 2,5 20,0 10,0 6,5 20,0 14,0 6,0 10,0 17 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 775
72 igubal - Ložiskové domečky igubal Ložiskové domečky Produktová řada Adaptér pro ložiskové domečky řady E Objednací klíč AD-01-ESTM-20 L Rozměr Metrický h1 Ložiskové domečky øm x J øm x Adapter R1 N A m N 1 Stejná výška osy hřídele jako u kovových ložiskových Fz Fd domečků Nízká hmotnost Pro ložiskové domečky řady E (ESTM, ESTM-GT) Fa Fs Korozní a chemická odolnost Přímá montáž Úspora místa Stejné montážní šrouby jako u kovových ložiskových domečků Technická data Číslo dílu Max. radiální Max. radiální Boční Max. axiální Hmotnost zatížení v tahu [Fz] zatížení v tlaku [Fd] zatížení [Fs] zatížení [Fa] (tahové/tlakové) Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě [N] [N] [N] [N] [N] [N] [N] [N] [g] AD-01-ESTM-20* ,8 AD-01-ESTM-25** ,0 AD-01-ESTM-30** ,0 Rozměry [mm] Číslo dílu pro ESTM- d1 L A R1 J h1 N N1 m Mx AD-01-ESTM-20* ESTM , , M8 AD-01-ESTM-25** ESTM , , M8 AD-01-ESTM-30** ESTM , , M10 * Materiál: plast ** Materiál: hliník Dodací termín ze skladu ve výrobním závodě 776 Výpočet životnosti, CAD soubory a další on-line nástroje
73 igubal - Přírubová ložiska igubal Přírubová ložiska Bezúdržbovost, suchý chod Vysoké tahové zatížení Vysoká odolnost v tahu Kompenzace chyb v souososti Kompenzace hranového zatížení Nízká hmotnost 777
74 igubal - Přírubová ložiska igubal Přírubová ložiska Přírubová ložiska igubal byla vyvinuta pro uchycení konců hřídelí anebo pro podepření těchto hřídelí. Stejně jako všechny igubal produkty, i tato přírubová ložiska jsou složena z domečku z materiálu igumid G a kaloty (koule) z materiálu iglidur W300. Přírubová ložiska igubal se vyrábějí v řadě E i K, a to se dvěma nebo čtyřmi montážními otvory. Bezúdržbovost, suchý chod Vysoká tuhost Vysoká únosnost při dynamickém zatížení Kdy použít? Pokud požadujete chemickou odolnost Pokud požadujete cenově výhodné řešení Pokud potřebujete kloubová ložiska do znečištěného prostředí Pokud požadujete osové vychýlení Pokud požadujete dělenou konstrukci (pouze některé typy) Nízká hmotnost Nízké zástavbové rozměry Kdy nepoužít? Pokud teplota přesahuje +200 C HT verze, strana Pokud požadujete integrované pojištění axiálního pohybu Pokud požadujete průměry nad 50 mm Pokud požadujete vyšší rychlost než 0,5 m/s Teplota Produktová řada +80º +200º 5 typů Ø 4 50 mm 30º 40º Standard Vysoká teplota 778 Více informací na
75 igubal Přírubová ložiska Příklady aplikací igubal - Přírubová ložiska Typický průmyslový sektor a oblast použití Zemědělství Automatizace Zemědělská technika Stavba strojů Potravinářský průmysl atd. Vylepšete technologii a snižte náklady úžasných příkladů online Dopravníky Flanschlager-AW4.tif HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 779
76 igubal - Přírubová ložiska igubal Přírubová ložiska Technická data Základní informace Přírubová ložiska igubal byla vyvinuta pro uchycení konců hřídelí anebo pro podepření těchto hřídelí. Stejně jako všechny igubal produkty, i tato přírubová ložiska jsou složena z domečku z materiálu igumid G a kaloty (koule) z materiálu iglidur W300. Přírubová ložiska igubal se vyrábějí v řadě E i K a to se dvěma nebo čtyřmi montážními otvory. Oblasti použití Od chvíle, kdy byla přírubová ložiska igubal vyvinuta pro bezúdržbový provoz, se uplatnila zvláště v aplikacích s omezenou přístupností, ve vlhkém nebo mokrém prostředí anebo v čistých prostorách. Přírubová ložiska igubal naleznete např. v automyčkách, markýzách, v dopravníkové technice anebo v potravinářském průmyslu. Montáž Přírubová ložiska igubal jsou konstruována pro montáž se 2 nebo 4 šrouby v závislosti na daném konstrukčním typu. Dvouotvorové konstrukce (EFOM) jsou opatřeny oválnými otvory, které umožňují snadnou a flexibilní instalaci. Přesné uložení přírubového ložiska není nutné, protože systém naklápěcí kaloty kompenzuje nepřesnosti v instalaci. Úhel výkyvu α 780 Výpočet životnosti, CAD soubory a další on-line nástroje
77 igubal Přírubová ložiska Přehled produktů igubal - Přírubová ložiska igubal Přírubová ložiska Pro teploty do +80 C Snadná montáž EFOM Pro vyšší radiální zatížení EFSM Rychlá montáž Vnitřní závit GFSM-IG od strany 782 od strany 784 strana 786 Rychlá montáž Vnější závit GFSM-AG strana 787 strana 788 Vysoká únosnost, dělený domeček Řada K KFSM-GT igubal Přírubová ložiska Pro teloty do +200 C Rychlá montáž EFOM-HT Pro vyšší radiální zatížení EFSM-HT od strany 789 strana 790 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 781
78 igubal - Přírubová ložiska igubal Přírubová ložiska Produktová řada Přírubové ložisko se 2 montážními otvory: EFOM Kalota (koule) z materiálu iglidur W300 pro vysokou otěruvzdornost Jednoduchá montáž Kompenzace úhlových chyb Korozivzdornost Nízká hmotnost Bezúdržbové a samomazné Technická data Číslo dílu Maximální statické axiální zatížení Maximální statické radiální zatížení Maximální statický moment Max. úhel Hmotnost výkyvu Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Otvor [N] [N] [N] [N] [Nm] [g] EFOM ,6 28 1,9 EFOM ,6 29 2,3 EFOM ,6 25 1,8 EFOM ,3 25 4,1 EFOM ,5 25 6,8 EFOM ,5 21 8,9 EFOM , ,0 EFOM , ,7 EFOM , ,9 EFOM , ,8 EFOM , ,5 EFOM , ,9 Vyměnitelné kaloty strana 815 J4VEM: JEM: nízká REM: J4EM: low-cost bez vůle v absorpce low-cost a nízká absorpce nezatíženém vlhkosti vlhkosti stavu, předepjatá 782 Výpočet životnosti, CAD soubory a další on-line nástroje
79 igubal Přírubová ložiska Produktová řada igubal - Přírubová ložiska db d1 Objednací klíč EFOM-04 N m h L Vnitřní průměr Metrický 2 otvory Přírubová ložiska A1 Ag Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Rozměry [mm] Číslo dílu d1 db h L m A1 Ag N E10 Délka Šířka Rozteč děr Výška patek ±0,1 +0,1 Celková výška Průměr díry d x l EFOM ,0 33,8 16,0 24,0 4,5 8,0 3,2 x 5,0 EFOM ,0 33,8 16,0 24,0 4,5 8,5 3,2 x 5,0 EFOM ,0 33,8 16,0 24,0 4,5 8,5 3,2 x 5,0 EFOM ,0 44,2 22,0 31,0 5,5 10,5 4,3 x 6,5 EFOM ,2 52,0 26,0 36,0 6,5 12,0 5,3 x 8,0 EFOM ,0 56,7 31,0 41,0 7,0 13,0 5,3 x 8,0 EFOM ,8 68,6 36,0 50,0 8,5 15,5 6,4 x 10,0 EFOM ,0 72,6 38,0 53,0 10,0 17,5 6,4 x 10,1 EFOM ,8 74,6 41,0 55,0 10,0 18,0 6,4 x 10,2 EFOM ,0 89,0 47,0 65,0 11,0 20,0 8,4 x 12,5 EFOM ,5 101,0 58,5 75,0 14,0 25,0 8,4 x 12,6 EFOM ,0 118,0 65,0 87,5 15,0 26,0 10,5 x 16,0 Standardní tolerance: 0,5 až 6 mm: ±0,1mm 6 až 30 mm: ±0,2 mm 30 až 120 mm: ±0,3 mm Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 783
80 igubal - Přírubová ložiska igubal Přírubová ložiska Produktová řada Přírubové ložisko se 4 montážními otvory: EFSM Kalota (koule) z materiálu iglidur W300 pro vysokou otěruvzdornost Jednoduchá montáž Kompenzace chyb v souososti Korozivzdorné Nízká hmotnost Bezúdržbovost a samomaznost Technická data Číslo dílu Maximální statické axiální zatížení Maximální statické radiální zatížení Maximální statický moment Max. úhel Hmotnost výkyvu Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Otvor [N] [N] [N] [N] [Nm] [g] EFSM ,6 28 2,6 EFSM ,6 29 2,7 EFSM ,6 25 2,8 EFSM ,3 25 5,9 EFSM ,5 25 9,1 EFSM , ,0 EFSM , ,2 EFSM , ,3 EFSM , ,9 EFSM , ,0 EFSM , ,0 EFSM , ,7 Vyměnitelné kaloty strana 815 J4VEM: JEM: nízká REM: J4EM: low-cost bez vůle v absorpce low-cost a nízká absorpce nezatíženém vlhkosti vlhkosti stavu, předepjatá 784 Výpočet životnosti, CAD soubory a další on-line nástroje
81 Ag A1 d1 igubal Přírubová ložiska Produktová řada db igubal - Přírubová ložiska h m N Objednací klíč EFSM-04 Ag A1 d1 db Vnitřní průměr Metrický 4 otvory Přírubová ložiska Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Rozměry [mm] Číslo dílu d1 db h m A1 Ag N E10 Šířka Rozteč děr ±0,1 Výška patek Celková výška Průměr díry EFSM ,0 25,0 17,0 4,5 8,5 3,2 EFSM ,0 25,0 17,0 4,5 8,5 3,2 EFSM ,0 25,0 17,0 4,5 8,5 3,2 EFSM ,0 33,0 22,0 5,5 10,5 4,3 EFSM ,9 38,0 26,0 6,5 12,0 5,3 EFSM ,0 40,0 28,0 7,0 13,0 5,3 EFSM ,0 49,0 34,0 8,5 15,5 6,4 EFSM ,0 52,0 36,0 9,0 16,5 6,4 EFSM ,0 54,0 38,0 10,0 18,0 6,4 EFSM ,0 65,0 45,0 11,0 20,0 8,4 EFSM ,5 74,0 52,0 14,0 25,0 8,4 EFSM ,5 85,0 60,0 15,0 26,0 10,5 Standardní tolerance: 0,5 až 6 mm: ±0,1mm 6 až 30 mm: ±0,2 mm 30 až 120 mm: ±0,3 mm Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 785
82 igubal - Přírubová ložiska igubal Přírubová ložiska Produktová řada Přírubové ložisko s kulovým čepem, vnitřní závit: GFSM-...-IG Objednací klíč GFSM-06-IG Bezúdržbové a korozivzdorné Jednoduché spojení - jednoduchá montáž Kompenzace úhlových chyb Ag A1 l6 h m A1 Vnitřní závit Rozměry Metrický 4 otvory Přírubové ložisko Materiál: Tělo: igumid G strana 1267 Kulový čep: zinkovaná ocel* Ag Ostatní materiály kulových čepů na dotaz. Tahová síla Tlaková l6 síla d2 Směr sil d2 S1 N Technická data Číslo dílu Max. osová tahová síla Max. osová tlaková síla Hmotnost Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě [N] [N] [N] [N] [g] GFSM-06-IG ,4 GFSM-08-IG ,0 GFSM-10-IG ,1 Rozměry [mm] Číslo dílu d2 m h Ag A1 I6 N S1 Max. úhel výkyvu GFSM-06-IG M6 17,0 25,0 29,0 4,5 11,0 3,2 SW11 32 GFSM-08-IG M8 22,0 33,0 36,0 5,5 12,0 4,3 SW14 40 GFSM-10-IG M10 26,0 38,0 43,5 6,5 16,0 5,3 SW17 34 * Nerezový kulový čep na dotaz. Dodací termín ze skladu ve výrobním závodě 786 Výpočet životnosti, CAD soubory a další on-line nástroje
83 igubal Přírubová ložiska Produktová řada igubal - Přírubová ložiska Přírubové ložisko s kulovým čepem, vnější závit: GFSM-...-AG Objednací klíč GFSM-06-AG Bezúdržbové a korozivzdorné Jednoduché spojení - jednoduchá montáž Kompenzace úhlových chyb Ag h Vnější závit Rozměry Metrický 4 otvory Přírubové ložisko Materiál: Tělo: igumid G strana 1267 Kulový čep: zinkovaná ocel* Ag Ostatní materiály kulových čepů na dotaz. A1 m A1 l6 Tahová síla Tlaková síla l6 d2 Směr sil d2 S1 N Technická data Číslo dílu Max. osová tahová síla Max. osová tlaková síla Hmotnost Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě [N] [N] [N] [N] [g] GFSM-06-AG ,6 GFSM-08-AG ,1 GFSM-10-AG ,2 Rozměry [mm] Číslo dílu d2 m h Ag A1 I6 N S1 Max. úhel výkyvu GFSM-06-AG M6 17,0 25,0 29,0 4,5 10,5 3,2 SW8 32 GFSM-08-AG M8 22,0 33,0 36,0 5,5 13,5 4,3 SW11 34 GFSM-10-AG M10 26,0 38,0 43,5 6,5 16,0 5,3 SW13 40 * Nerezový kulový čep na dotaz. Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 787
84 igubal - Přírubová ložiska igubal Přírubová ložiska Produktová řada Přírubové ložisko se 4 montážními otvory a děleným domečkem: KFSM GT N Objednací klíč h m KFSM GT-35-A Sestavená dodávka Varianta s montážní redukcí Odolné vůči nečistotám Nízká hmotnost Nízké zástavbové rozměry Pro vysoká statická zatížení Vysoké zatížení a tuhost Výpočet doby životnosti B Bezúdržbovost, suchý chod Montáž pomocí šroubů: M10 s montážní redukcí M12 bez montážní redukce A1 dk d1 dn A2 Varianta s montážní redukcí Vnitřní průměr Dělený domeček Metrický 4 otvory Přírubová ložiska Řada K Materiál: Tělo: RN33 strana 1268 Kalota: iglidur J strana 823 d3 Příklad: KFSM-GT-40-A Technická data Číslo dílu Maximální statické radiální zatížení Maximální statické axiální zatížení Hmotnost Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě [N] [N] [N] [N] [g] KFSM-GT-35* ,5 KFSM-GT ,6 KFSM-GT-45* ,6 KFSM-GT ,1 Max. utahovací moment: 30 Nm Rozměry [mm] Číslo dílu d1 dn d3 dk A1 A2 B m h N Max. úhel E10 výkyvu KFSM-GT-35* 35,0 59,0 26,0 66,0 30,0 45,0 48,5 66,0 92,0 13,5 24 KFSM-GT-40 40,0 59,0 26,0 66,0 30,0 45,0 48,5 66,0 92,0 13,5 24 KFSM-GT-45* 45,0 72,0 26,0 82,0 40,0 60,0 60,0 78,0 104,0 13,5 24 KFSM-GT-50 50,0 72,0 26,0 82,0 40,0 60,0 60,0 78,0 104,0 13,5 24 Pro KFSM s montážní redukcí, prosím o přidání A na konec objednacího čísla. Např.: KFSM-GT50-A. * Vnitřní průměr redukován kluzným pouzdrem iglidur Dodací termín ze skladu ve výrobním závodě 788 Výpočet životnosti, CAD soubory a další on-line nástroje
85 igubal Přírubová ložiska Produktová řada igubal - Přírubová ložiska Přírubové ložisko pro vysoké teploty se 2 montážními otvory: EFOM-HT Objednací klíč EFOM-06-HT db d1 L m h A1 Ag N HT verze Rozměry Metrický 2 otvory Přírubová ložiska Materiál: Tělo: iguton G strana 1267 Kalota: iglidur X strana 821 Pro teploty do +200 C Kalota (koule) z materiálu iglidur X pro vysoké teploty Jednoduchá montáž Kompenzace úhlových chyb Korozivzdornost Nízká hmotnost Bezúdržbovost, suchý chod Chemická odolnost (Tabulka chemické odolnosti ) strana 1258) Použití pod vodou Rozměry [mm] Číslo dílu d1 db h L m A1 Ag N Max. úhel E10 Délka Šířka Rozteč děr ±0,1 Výška patek Celková výška Průměr otvoru d x l výkyvu Hmotnost EFOM-05-HT 5 14,0 33,8 16,0 24,0 4,5 8,5 3,2 x 5,0 29 2,5 EFOM-06-HT 6 14,0 33,8 16,0 24,0 4,5 8,5 3,2 x 5,5 27 2,3 EFOM-08-HT 8 18,0 44,2 22,0 31,0 5,5 10,5 4,3 x 6,5 24 5,0 EFOM-10-HT 10 22,0 52,0 26,0 36,0 6,5 12,0 5,3 x 8,0 24 8,3 EFOM-12-HT 12 25,0 56,7 31,0 41,0 7,0 13,0 5,3 x 8, ,7 Ostatní rozměry na vyžádání [g] Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 789
86 igubal - Přírubová ložiska igubal Přírubová ložiska Produktová řada Přírubové ložisko pro vysoké teploty se 4 montážními otvory: EFSM-HT Ag A1 d1 Objednací klíč EFSM-05-HT db N HT verze Rozměry Metrický 4 otvory Přírubová ložiska h m Materiál: Tělo: iguton G strana 1267 Kalota: iglidur X strana 821 Ag A1 d1 db Pro teploty do +200 C Kalota (koule) z materiálu iglidur X pro vysoké teploty Jednoduchá montáž Kompenzace úhlových chyb Korozivzdornost Nízká hmotnost Bezúdržbovost, suchý chod Chemická odolnost (Tabulka chemické odolnosti ) strana 1258 Použití pod vodou Rozměry [mm] Číslo dílu d1 db h m A1 Ag N Max. úhel E10 Šířka Rozteč děr ±0,1 Výška patek Celková výška Průměr otvoru d výkyvu Hmotnost EFSM-05-HT 5 14,0 25,0 17,0 4,5 8,5 3,2 29 3,5 EFSM-06-HT 6 14,0 25,0 17,0 4,5 8,5 3,2 25 3,3 EFSM-08-HT 8 18,0 33,0 22,0 5,5 10,5 4,3 25 7,1 EFSM-10-HT 10 22,0 38,0 26,0 6,5 12,0 5, ,2 EFSM-12-HT 12 25,0 40,0 28,0 7,0 13,0 5, ,3 Ostatní rozměry na vyžádání [g] Dodací termín ze skladu ve výrobním závodě 790 Výpočet životnosti, CAD soubory a další on-line nástroje
87 igubal - Kloubová ložiska igubal - Kloubová ložiska Snadná montáž Cenově výhodná Chemická odolnost Nízká hmotnost Vysoká pevnost HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 791
88 igubal - Kloubová ložiska igubal - Kloubová ložiska Použití kloubových ložisek je obvykle spojováno s těžkými materiály, náročnou montáží a vysokými náklady. Ve většině případů je nutná stálá údržba a ložiska jsou korozivzdorná pouze ve výjimečných případech. S kloubovými ložisky igubal končí všechny tyto nevýhody a otvírá se mnoho nových konstrukčních možností. Snadná montáž Cenově výhodná Chemická odolnost Kdy použít? Pro vysoká axiální a radiální zatížení Pokud požadujete jednoduchou montáž Pokud potřebujete malé zástavbové rozměry Pokud požadujete chemickou odolnost Pokud požadujete cenově výhodné řešení Pokud potřebujete kloubová ložiska do znečištěného prostředí Pokud požadujete osové vychýlení Pokud požadujete dělenou konstrukci (pouze některé typy) Nízká hmotnost Vysoká pevnost Kdy nepoužít? Pokud teplota přesahuje +80 C Pokud požadujete průměry od 30 mm Pokud požadujete vyšší rychlost než 0,5 m/s Teplota +80º Produktová řada 13 typů Ø 2 30 mm 30º 792 Více informací na
89 igubal - Kloubová ložiska Příklady aplikací igubal - Kloubová ložiska Typický průmyslový sektor a oblast použití Potravinářský průmysl Kolejová technika Automotive Zemědělská technika atd. Vylepšete technologii a snižte náklady úžasných příkladů online HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 793
90 igubal - Kloubová ložiska igubal - Kloubová ložiska Technická data Použití kloubových ložisek je obvykle spojováno s těžkými materiály, náročnou montáží a vysokými náklady. Ve většině případů je nutná stálá údržba a ložiska jsou korozivzdorná pouze ve výjimečných případech. Valivá nebo kluzná ložiska se velmi často předčasně poškodí kvůli vysokým hranovým zatížením, nebo musí být opětovně seřizována, vystružována a znovu lícována. Tolerance Samomazná a bezúdržbová kloubová ložiska igubal mají vnitřní průměr kaloty (koule) v toleranci E10. Doporučená tolerance hřídele h6 až h9. Kombinace těchto doporučených tolerancí zajišťuje bezchybný provoz i při změně rozměrů vlivem teplotní roztažnosti. Kloubová ložiska igubal odstraňují veškeré nevýhody a otevírají mnoho možností pro Vaše konstrukce. Kloubová ložiska igubal mají velmi snadnou montáž Kloubová ložiska igubal jsou cenově výhodná Kloubová ložiska igubal jsou velmi lehká Kloubová ložiska igubal mají vysokou pevnost Oblasti použití Snadná montáž kloubových ložisek igubal umožňuje jejich všestranné použití. Mohou být použita všude tam, kde samomaznost, bezúdržbovost a samonastavitelnost nabízí konstrukční výhodu nebo zjednodušují montáž. Montáž Kloubová ložiska igubal se lisují do děr H7 (doporučeno). Přesné uložení kloubového ložiska není nutné, protože systém naklápěcí kaloty kompenzuje nepřesnosti v instalaci. Rozměry Kloubová ložiska igubal jsou vyráběna dle normy DIN ISO v řadě K a E. Produktová řada nabízí průměry od 2 do 30 mm (0.19 do 1.0 ). Neváhejte nás kontaktovat, pokud potřebujete jiné rozměry. Úhel výkyvu α 794 Výpočet životnosti, soubory CAD a další podpora na
91 igubal - Kloubová ložiska Přehled produktů igubal - Kloubová ložiska igubal - Kloubová ložiska Jednoduchá montáž, vyměnitelné kaloty Standardní provedení Pro malé zástavbové rozměry Malé vůle Jednoduchá montáž, vyměnitelné kaloty Palcový Řada K KGLM-LC Řada K KGLM Řada K KGLM-SL Řada K KGLM-H Řada K KGLI strana 797 strana 796 strana 798 strana 799 strana 800 Pro malé zástavbové rozměry Nízká cena, vyměnitelné kaloty EGLM EGLM-LC strana 801 strana 802 igubal Naklápěcí clip kloubová ložiska Jednoduchá montáž do plechu Pro vyšší axiální a radiální zatížení, vyměnitelné kaloty Kompenzace nepřesností vrtání, vyměnitelné kaloty ECLM ECLM-HD EGFM-T strana 803 strana 804 strana 805 igubal - Dvojité klouby Plastové provedení, vyměnitelné kaloty EGZM Volitelná zakončení i materiál trubičky, individuální rozměry Volitelná zakončení i materiál trubičky, individuální rozměry WDGM KDGM strana 806 strana 808 strana 809 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 795
92 igubal - Kloubová ložiska igubal - Kloubová ložiska Produktová řada Kloubová ložiska: KGLM B C Objednací klíč KGLM-02 d2 d1 f 30 Rozměry Metrický Kloubové ložisko Řada K Kompenzace nepřesností v souososti a hranového zatížení Korozivzdorné Vysoké tlumící schopnosti Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Technická data a rozměry [mm] Číslo dílu Max. statické Max. utahovací d1 d2 B C f Max. úhel Hmotnost tlakové zatížení moment na kalotě E10 výkyvu radiálně axiálně* [N] [N] [Nm] [g] KGLM ,0 0,8 32 0,1 KGLM ,5 0,8 32 0,5 KGLM ,0 0,8 30 1,0 KGLM ,5 0,8 29 1,6 KGLM ,0 0,8 25 2,9 KGLM ,5 0,8 25 4,4 KGLM ,0 0,8 25 7,0 KGLM ,5 0,8 23 9,1 KGLM ,0 0, ,8 KGLM ,5 0, ,6 KGLM ,0 0, ,4 KGLM ,0 0, ,5 KGLM ,0 0, ,3 KGLM ,0 1, ,6 * Maximální statické axiální zatížení je vztaženo na největší průměr kaloty (koule). Dodací termín ze skladu ve výrobním závodě 796 Výpočet životnosti, soubory CAD a další podpora na
93 igubal - Kloubová ložiska Produktová řada igubal - Kloubová ložiska Kloubová ložiska: KGLM Nízká cena Možnost volby materiálu kaloty (koule) Jednoduchá montáž Low-cost Vnější kroužek se štěrbinou B C Objednací klíč KGLM-05 LC Nízká cena Rozměry Metrický Kloubová ložiska Řada K d2 d1 Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Ostatní materiály kalot (koulí) strana f Technická data Číslo dílu Max. statické tlakové zatížení (krátkodobě) Hmotnost radiálně axiálně* [N] [N] [g] KGLM-05 LC ,0 KGLM-10 LC ,3 KGLM-12 LC ,9 KGLM-16 LC ,7 KGLM-18 LC ,6 KGLM-20 LC ,6 KGLM-25 LC ,9 KGLM-30 LC ,0 * Maximální statické axiální zatížení je vztaženo na největší průměr kaloty (koule). Rozměry [mm] Číslo dílu d1 d2* B C f Max. úhel E10 výkyvu KGLM-05 LC 5 13,0 8 6,0 0,8 30 KGLM-10 LC 10 22, ,5 0,8 25 KGLM-12 LC 12 26, ,8 25 KGLM-16 LC 16 32, ,8 23 KGLM-18 LC 18 35, ,5 0,8 23 KGLM-20 LC 20 40, ,8 23 KGLM-25 LC 25 47, ,8 22 KGLM-30 LC 30 55, ,0 22 * zalisováno Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 797
94 igubal - Kloubová ložiska igubal - Kloubová ložiska Produktová řada Kloubová ložiska: KGLM Slim Line Objednací klíč KGLM-08 SL f 30 Slim Line Rozměry Metrický Kloubová ložiska Řada K d1 d2 Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 B 5 max. Velmi malé zástavbové rozměry Tloušťka stěny o 50% menší než u KGLM Úhel výkyvu až 5 Nízká hmotnost Rozměry dle normy DIN 1850 Technická data a rozměry [mm] Číslo dílu Max. statické tlakové Max. statické tlakové d1 d2 B f Max. úhel Hmotnost zatížení (krátkodobě) zatížení (dlouhodobě) E10 výkyvu radiálně axiálně radiálně axiálně [N] [N] [N] [N] [g] KGLM-08 SL ,0 0,5 5 1,1 KGLM-10 SL ,5 0,5 5 1,5 KGLM-12 SL ,0 0,5 5 2,0 KGLM-16 SL ,0 0,5 5 3,1 Dodací termín ze skladu ve výrobním závodě 798 Výpočet životnosti, soubory CAD a další podpora na
95 igubal - Kloubová ložiska Produktová řada igubal - Kloubová ložiska Kloubová ložiska: KGLM-H Soft Touch Objednací klíč KGLM-16 H B C Soft Touch Rozměry Metrický Kloubová ložiska Řada K d2 d1 Materiál: Tělo: igumid G strana 1267 Kalota: iglidur L250 strana f Velmi tichý chod Malé vůle Jednoduchá montáž Chemická a korozní odolnost Kompenzace chyb v souososti Technická data a rozměry [mm] Číslo dílu Max. statické tlakové Max. statické tlakové d1 d2 B C f Max. úhel Hmotnost zatížení (krátkodobě) zatížení (dlouhodobě) E10 výkyvu radiálně axiálně radiálně axiálně [N] [N] [N] [N] [g] KGLM-16-H ,0 15 0, ,2 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 799
96 igubal - Kloubová ložiska igubal - Kloubová ložiska Produktová řada Palcový Kloubová ložiska: KGLI B C Objednací klíč KGLI-03 d2 d1 f Kompenzace nepřesností v souososti a hranového zatížení Korozivzdorné Vysoké tlumící schopnosti Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb 30 Rozměry Palcový Kloubová ložiska Řada K Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Technická data a rozměry [palcový] Číslo dílu Max. statické tlakové Max. utahovací d1 d2 B C f Max. úhel Hmotnost zatížení moment na E10 výkyvu kalotě radiálně axiálně* [N] [N] [Nm] [g] KGLI ,1900,5625,312,218 0,3 34 1,2 KGLI ,2500,6562,375,250 0,3 30 1,7 KGLI ,3125,7500,437,281 0,3 29 2,6 KGLI ,3750,8125,500,312 0,5 25 3,3 KGLI ,4375,9375,562,343 0,5 25 4,9 KGLI ,5000 1,0625,625,390 0,5 25 7,1 KGLI ,6250 1,1875,750,500 0, ,2 KGLI ,7500 1,4375,875,593 0, ,5 KGLI ,0000 2,1250 1,375 1,005 0, ,7 * Maximální statické axiální zatížení je vztaženo na největší průměr kaloty (koule). Dodací termín ze skladu ve výrobním závodě 800 Výpočet životnosti, soubory CAD a další podpora na
97 igubal - Kloubová ložiska Produktová řada igubal - Kloubová ložiska Kloubová ložiska: EGLM B C Objednací klíč EGLM-04 d2 d1 f 30 Rozměry Metrický Kloubová ložiska Kompenzace chyb v souososti a hranového zatížení Korozivzdorné Vysoké tlumící schopnosti Pohlcování vibrací Vhodné pro rotační, kývavý a lineární pohyb Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Technická data a rozměry [mm] Číslo dílu Max. statické Max. utahovací d1 d2 B C f Max. úhel Hmotnost tlakové zatížení moment na kalotě E10 výkyvu radiálně axiálně* [N] [N] [Nm] [g] EGLM ,0 0,5 37 0,4 EGLM ,0 0,5 33 0,8 EGLM , ,0 0,5 27 0,9 EGLM ,0 0,5 24 1,2 EGLM ,0 0,5 24 1,9 EGLM ,0 0,5 21 2,8 EGLM ,0 0,5 21 6,9 EGLM ,5 0,5 21 9,0 EGLM ,0 1, ,6 EGLM ,0 1, ,3 EGLM ,0 1, ,0 EGLM ,0 1, ,4 * Maximální statické axiální zatížení je vztaženo na největší průměr kaloty (koule). Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 801
98 igubal - Kloubová ložiska igubal - Kloubová ložiska Produktová řada Kloubová ložiska: EGLM Nízká cena Jednoduchá montáž Objednací klíč Low-cost Chemická a korozní odolnost EGLM-15-LC Velmi pevná Kompenzace úhlových chyb Nízká cena Rozměry Metrický Kloubová ložiska B C d2 d1 Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Ostatní materiály kalot (koulí) strana f Technická data a rozměry [mm] Číslo dílu Max. statické tlakové Max. utahovací d1 d2 B C f Max. úhel Hmotnost zatížení moment na kalotě E10 výkyvu radiálně axiálně* [N] [N] [Nm] [g] EGLM-15-LC ,0 0,5 21 4,5 EGLM-16-LC ,5 0,5 21 6,0 EGLM-20-LC , ,0 EGLM-25-LC , ,0 EGLM-30-LC , ,0 * Maximální statické axiální zatížení je vztaženo na největší průměr kaloty (koule). Dodací termín ze skladu ve výrobním závodě 802 Výpočet životnosti, soubory CAD a další podpora na
99 igubal -Clips- Kloubová ložiska Produktová řada igubal - Kloubová ložiska Clips- Kloubová ložiska: ECLM b2 b1 Objednací klíč ECLM Velmi jednoduchá montáž nacvaknutím do plechu nebo stěny profilu Není nutné další zajištění Velmi nízké zástavbové rozměry: tenkostěnná konstrukce, úspora prostoru d1 d3 B d2 Tloušťka plechu Rozměry Metrický Naklápěcí clip kloubové ložisko Materiál: Tělo: igumid G strana 1267 Kalota: iglidur J strana 823 Technická data Číslo dílu Max. statické tlakové zatížení (krátkodobě) Max. statické tlakové zatížení (dlouhodobě) Hmotnost radiálně axiálně radiálně axiálně [N] [N] [N] [N] [g] ECLM ,5 0,5 ECLM ,5 0,5 ECLM ,5 0,5 ECLM ,0 0,8 ECLM ,0 0,8 ECLM ,0 1,1 Rozměry [mm] Číslo dílu d1 B d2 d3 Tloušťka b1 b2 Max. úhel E10 ±0,2 plechu y ±0,1 výkyvu ECLM , ,0 3,9 6,0 25 ECLM , ,0 3,9 6,0 18 ECLM , ,0 3,9 6,0 16 ECLM , ,0 4,5 6,7 12 ECLM , ,0 4,5 6,7 12 ECLM , ,0 4,5 6,7 12 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 803
100 igubal - Kloubová ložiska igubal -Clips- Kloubová ložiska Produktová řada Naklápěcí clip kloubové ložisko: ECLM-HD Objednací klíč ECLM HD Heavy Duty Tloušťka plechu Rozměry Metrický d3 d2 y d1 Materiál: Naklápěcí clip kloubové ložisko Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 B Ostatní materiály kalot (koulí) strana 815 Vysoké axiální a radiální zatížení Radiální a axiální vůle je vymezena díky předepjetí Jednoduchá montáž nacvaknutím do plechu nebo stěny Není nutné další zajištění Pro tloušťku plechu 4,0-8,0 mm Technická data Číslo dílu Max. statické tlakové zatížení (krátkodobě) Max. statické tlakové zatížení (dlouhodobě) Hmotnost radiálně axiálně radiálně axiálně [N] [N] [N] [N] [g] ECLM HD ,0 ECLM HD ,1 ECLM HD ,8 ECLM HD ,0 Rozměry [mm] Číslo dílu d1 B d2 d3 y Max. úhel výkyvu E10 ±0,15 ±0,1 ECLM HD 8,0 8,0 18,0 25 4,0 28 ECLM HD 10,0 9,0 22,0 28 5,0 24 ECLM HD 12,0 10,0 24,0 32 6,0 24 ECLM HD 20,0 16,0 36,0 44 8,0 21 Ostatní materiály strana 815 REM: JEM: Nízká cena nízká absorpce vlhkosti J4EM: low-cost a nízká absorpce vlhkosti J4VEM: kalota s předepjetím Dodací termín ze skladu ve výrobním závodě 804 Výpočet životnosti, soubory CAD a další podpora na
101 igubal -Clips- Kloubová ložiska Produktová řada igubal - Kloubová ložiska Naklápěcí clip kloubové ložisko: EGFM-T Objednací klíč EGFM-08 T Tolerance ve vrtání Rozměry b2 Metrický Clip kloubové ložisko s přírubou d2 min. d1 d2 max. Materiál: Tělo: igumid G strana 1267 d3 C B Kalota: iglidur W300 strana 819 Ostatní materiály kalot (koulí) strana 815 Bezúdržbovost, suchý chod Snadná montáž Tolerance ve vrtání ±0,2 mm Technická data Číslo dílu Max. stat. zatížení v tlaku (krátkodobě) Max. stat. zatížení v tlaku (dlouhodobě) Hmotnost radiálně axiálně radiálně axiálně [N] [N] [N] [N] [g] EGFM-08 T SL* ,9 EGFM-10 T ,4 EGFM-12 T ,0 EGFM-16 T ,6 EGFM-20 T ,1 EGFM-25 T ,0 EGFM-30 T ,0 Rozměry [mm] Číslo dílu d1 d2 d2 d3 C B b2 Tělo Max. úhel min. max. min. max. výkyvu EGFM-08 T SL* 8 (H10) 15,8 16,5 18 5,0 6 1,1 15,8 16,2 11 EGFM-10 T 10 (E10) 20,8 21,6 26 6,0 9 1,0 20,8 21,2 24 EGFM-12 T 12 (E10) 22,8 23,6 28 7,0 10 1,0 22,8 23,2 21 EGFM-16 T 16 (E10) 29,8 30,6 35 9,5 13 1,5 29,8 30,2 21 EGFM-20 T 20 (E10) 34,8 35, ,0 16 2,0 34,8 35,2 18 EGFM-25 T 25 (E10) 41,8 42, ,0 20 2,0 41,8 42,2 16 EGFM-30 T 30 (E10) 46,8 47, ,0 22 2,0 46,8 47,2 13 * Kalota (koule) z materiálu iglidur J Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 805
102 igubal - Kloubová ložiska igubal Dvojitý kloub Produktová řada Dvojitý kloub: EGZM c d1 Objednací klíč a d2 Bezúdržbové a samomazné Mechanické spojení dvou součástí Kompenzace úhlových chyb Korozivzdorné Dvojitý kloub otočený o 90 (na vyžádání) x b EGZM Rozteč X Rozměry Metrický Dvojitý kloub Materiál: Tělo: igumid G strana 1267 Kalota: iglidur W300 strana 819 Ostatní materiály kalot (koulí) strana 815 Technická data a rozměry [mm] Číslo dílu Max. statické tlakové Max. statické tlakové zatížení (krátkodobě) zatížení (dlouhodobě) radiálně axiálně radiálně axiálně d1 d2 X b a c Max. úhel Hmotnost E10 výkyvu [N] [N] [N] [N] [g] EGZM ,5 EGZM ,8 EGZM ,1 EGZM ,2 EGZM ,9 EGZM ,3 EGZM ,4 EGZM ,8 EGZM ,4 EGZM ,2 EGZM ,5 EGZM ,3 EGZM ,1 EGZM ,4 EGZM ,7 EGZM ,8 Ostatní materiály strana 815 REM: Nízká cena Dodací termín JEM: nízká absorpce vlhkosti ze skladu ve výrobním závodě J4VEM: kalota s předepjetím J4EM: low-cost a nízká absorpce vlhkosti 806 Výpočet životnosti, soubory CAD a další podpora na
103 Moje skici igubal - Kloubová ložiska HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 807
104 igubal - Kloubová ložiska igubal Dvojitý kloub Produktová řada Variabilní dvojitý kloub: WDGM Objednací klíč WDGM-05-A-SR-SZ Materiál kulového čepu SZ = Ocel EZ = Nerezová ocel PZ = igumid G (plast) Materiál trubičky SR = Ocel ER = Nerezová ocel Verze A Verze B Verze C Verze D Orientace kulového čepu (A, B, C nebo D) B d1 d2 Závit kulového čepu Metrický Dvojitý kloub Úhel x d3 Materiál: Tělo: igumid G strana 1267 Materiál kaloty: igumid G, ocel nebo nerezová ocel Materiál kulového čepu: pozink nebo nerezová ocel d1 Kulová pánev M5, M6, M8 a M10 Individuální délka Individuální pozice kulových čepů R h1 h2 S1 Rozměry [mm] Číslo dílu d1 d2 d3 X B h1 h2 S1 R Max. úhel min. Velikost šestihranu výkyvu WDGM-05-A-SR-SZ * M5 12,8 8,0 74,0 10,8 4,6 19,2 SW8 6,4 23 WDGM-06-A-SR-SZ * M6 14,8 10,0 80,0 12,3 6,1 23,5 SW9 7,4 25 WDGM-08-A-SR-SZ * M8 19,3 12,0 80,0 16,2 5,9 29,5 SW12 9,7 24 WDGM-10-A-SR-SZ * M10** 19,3 12,0 80,0 16,2 7,9 36,0 SW14 9,7 24 * Prosíme, do objednacího čísla přidejte požadovanou osovou vzdálenost v mm. ** Velikost 8 se speciálním čepem M10 jsou dostupné pouze v kovovém provedení. Např., WDGM-05-A-SR-SZ, 100 : dvojitý kloub se závitem M5 v kulovém čepu, verze A, ocelová trubička i kulový čep, rozteč (X) 100 mm Dodací termín ze skladu ve výrobním závodě 808 Výpočet životnosti, soubory CAD a další podpora na
105 igubal -Dvojitý kloub Produktová řada igubal - Kloubová ložiska Variabilní dvojitý kloub: KDGM Objednací klíč KDGM-06-A-SR-J Materiál kaloty Bez = iglidur W300 J = iglidur J R = iglidur R EK = Nerezová ocel Materiál trubičky SR = Ocel ER = Nerezová ocel Verze A Verze B Orientace (A nebo B) d1 Vnitřní průměr Metrický Dvojitý kloub Řada K d3 x Materiál: Tělo: igumid G strana 1267 Kalota: volitelná strana 815 Trubička: pozink nebo nerezová ocel d2 C B Průměry kalot 6, 8, 10 a 12 mm Individuální délka Individuální pozice kulových čepů Rozměry [mm] Číslo dílu d1 d2 d3 X B C Max. úhel výkyvu E 10 min. KDGM-06-A-SR-J * 6,0 20,0 6,0 72,0 9,0 7,0 40 KDGM-08-A-SR-J * 8,0 24,0 8,0 84,0 12,0 9,0 35 KDGM-10-A-SR-J * 10,0 30,0 10,0 96,0 14,0 10,5 35 KDGM-12-A-SR-J * 12,0 34,0 12,0 108,0 16,0 12,0 35 * Prosíme, do objednacího čísla přidejte požadovanou osovou vzdálenost v mm. Např., KDGM-06-A-SR-J, 100 : dvojitý kloub s vnitřním průměrem 6 mm, verze A, ocelová trubička, materiál kaloty iglidur J, rozteč (X) 100 mm Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 809
106 igubal - Kloubová ložiska Moje skici 810 Výpočet životnosti, soubory CAD a další podpora na
107 igubal Výkyvná kluzná podložka Jednoduchá montáž Kompenzace úhlových chyb Kompenzace hranového zatížení Velmi dobré kluzné vlastnosti HENNLICH s.r.o. Tel Fax
108 igubal Výkyvná kluzná podložka igubal Výkyvné kluzné podložky Výkyvné kluzné podložky igubal se velmi snadno montují a pomáhají kompenzovat nepřesnosti při montáži a předcházejí hranovému zatížení. Jednoduchá montáž Kompenzace úhlových chyb Kdy použít? Pokud chcete snížit hmotnost Pokud požadujete korozivzdornost Pokud požadujete velmi dobré kluzné vlastnosti Předchází hranovému zatížení Velmi dobré kluzné vlastnosti Kdy nepoužít? Při velmi vysokém zatížení Pokud teplota přesahuje +80 C Pokud požadujete vysoké otáčky Teplota +80º Produktová řada 1 typ Ø 5 20 mm 30º 812 Více informací na
109 igubal Výkyvné kluzné podložky Technická data igubal Výkyvná kluzná podložka Mechanické vlastnosti Výkyvné kluzné podložky igubal se velmi snadno montují a pomáhají kompenzovat nepřesnosti při montáži a předcházejí hranovému zatížení. Kulová pánev je vyrobena z nárazuvzdorného kompozitního termoplastu igumid G. Kalota je vyrobena z kluzného materiálu iglidur W300. Tato kombinace poskytuje výjimečně dobré kluzné vlastnosti a velmi dlouhou životnost. Zatížení Při standardních teplotách je nosnost výkyvných kluzných podložek igubal velmi vysoká. Pro velmi vysoká trvalá zatížení a vysoké teploty by měla být životnost a únostnost těchto podložek prověřena testem simulujícím danou aplikaci. Při zohlednění koeficientu tření a radiálního zatížení jsou max. dovolené povrchové rychlosti do 0,5 m/s (rotační pohyb). Koeficient tření a rychlost Při zohlednění koeficientu tření a radiálního zatížení jsou max. dovolené povrchové rychlosti do 0,5 m/s (rotační pohyb). Montáž Kulová pánev se montuje do připraveného zahloubení. Kalota se volně položí na kulovou pánev a vzájemná pozice je zajištěna průchozí hřídelí nebo čepem. Produktová řada Výkyvné kluzné podložky igubal jsou k dispozici ve standardním provedení pro průměry od 5 do 20 mm. Neváhejte nás kontaktovat, pokud požadujete jiné rozměry. HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 813
110 igubal Výkyvná kluzná podložka igubal Výkyvné kluzné podložky Produktová řada Výkyvné kluzné podložky mm Objednací klíč SAM-05 Kalota R1-koule Kulová pánev d1 d2 h2 h1 Vnitřní Ø d1 Metrický Typ Materiál: Materiál kaloty: iglidur W300 strana 819 Materiál kulové pánve: igumid G strana 1267 d3 d2 Technická data Číslo dílu Maximální statické axiální Maximální statické axiální Hmotnost zatížení v tlaku zatížení v tlaku krátkodobě dlouhodobě [N] [N] [g] SAM ,9 SAM ,1 SAM ,2 SAM ,4 SAM ,9 SAM ,5 SAM ,8 Rozměry [mm] Číslo dílu d1 d3 d2 h1 h2 H* R1 Úhel kalota pánev kalota pánev celková výška rádius výkyvu DIN 7168 DIN 7168 SAM-05 5,2 7,0 15,0 3,0 3,5 4,7 15,0 3º SAM-06 6,2 7,5 16,0 3,0 4,0 5,3 16,0 3º SAM-08 8,2 10,0 20,0 4,0 5,0 6,8 20,0 2º SAM-10 10,2 12,0 24,0 4,5 5,5 7,5 24,0 2º SAM-12 12,5 14,5 30,0 5,0 6,2 8,0 32,0 2º SAM-16 16,5 19,0 36,0 5,5 6,5 8,7 40,0 2º SAM-20 20,2 23,0 44,0 6,0 7,0 8,6 45,0 2º * ve smontovaném stavu Dodací termín ze skladu ve výrobním závodě 814 Výpočet životnosti, soubory CAD a další podpora na
111 igubal - Kaloty igubal Kaloty Bezúdržbové a samomazné Korozivzdorné Vysoká pevnost v tlaku Vysoká elasticita Nízká hmotnost Široká škála materiálů 815
112 igubal - Kaloty igubal Kaloty Každý jeden materiál iglidur má své specifické vlastnosti, které určují jeho vhodnost pro Vaše aplikace a požadavky. Dnes Vám můžeme nabídnout kaloty (koule) z materiálů iglidur W300 (standard), J, J4, R, RN248, UW a X. Bezúdržbové a samomazné Korozivzdorné Vysoká pevnost v tlaku Kdy použít? Pokud požadujete bezúdržbovost a suchý chod Pokud požadujete nízký koeficient tření Pokud mohou být jednotlivé materiály iglidur testovány Pokud požadujete vysokou pevnost v tlaku Pokud požadujete vysokou elasticitu Vysoká elasticita Kdy nepoužít? Pokud teplota přesahuje +250 C Pokud požadujete průměry nad 50 mm Pokud požadujete vyšší rychlost než 0,5 m/s Nízká hmotnost Široká škála materiálů Teplota V závislosti na materiálu Produktová řada 6 typů Ø 2 50 mm Tolerance Tolerance vnitřního průměru je E10. Tolerance hřídelí jsou doporučované h6 až h Více informací na
113 igubal Kaloty Příklady aplikací igubal - Kaloty Typický průmyslový sektor a oblast použití Zemědělství Stavba modelů Průmyslový design atd. Vylepšete technologii a snižte náklady úžasných příkladů online Ložisko v bubnové sušičce Ložisko vozíku v dopravním systému HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 817
114 igubal - Kaloty igubal Přehled produktů Standardní igubal Kaloty iglidur W300 (informace o materiálu strana 151) Low Cost igubal Kaloty iglidur R (informace o materiálu strana 277) WKM/WKI Řada K metrický/palcový WEM/WEI metrický/palcový RKM Řada K metrický REM metrický strana 819 strana 819 strana 820 strana 820 Vysokoteplotní igubal Kaloty iglidur X (informace o materiálu strana 173) Nízká absorpce vlhkosti igubal Kaloty iglidur J (informace o materiálu strana 109) XKM Řada K metrický XEM metrický JKM Řada K metrický JEM metrický strana 821 strana 821 strana 823 strana 823 Cenově výhodné igubal Kaloty iglidur J4 (informace o materiálu strana 1266) Podvodní aplikace igubal Kaloty iglidur UW (informace o materiálu strana 565) J4KM Řada K metrický J4EM metrický UWEM metrický strana 824 strana 824 strana 825 předepjaté igubal Kaloty iglidur J4 (informace o materiálu strana 1266) detekovatelné igubal Kaloty iglidur RN248 (informace o materiálu strana 1269) J4VEM metrický RN248KM Řada K metrický RN248EM metrický strana 826 strana 827 strana Výpočet životnosti, soubory CAD a další podpora na
115 igubal Kaloty Produktová řada igubal - Kaloty Standardní kaloty: WKM a WKI/WEM a WEI B Objednací klíč dk dn d1 W...M Šířka B B +90º Vnitřní průměr d1 Jednotky M = Metrické I = Palcové dk dn d º Výrobní řada K = Řada K E = Kalota z iglidur W300 Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] WKM ,00 3,90 5,10 4,00 0,1 WKM ,00 5,10 8,10 6,00 0,3 WKM ,00 7,70 11,30 8,00 0,6 WKM ,00 8,90 12,80 9,00 0,9 WKM ,00 10,30 16,00 12,00 1,6 WKM ,00 12,90 19,00 14,00 2,7 WKM ,00 15,40 22,10 16,00 4,0 WKM ,00 16,80 25,40 19,00 6,0 WKM ,00 19,30 28,40 21,00 8,2 WKM ,00 21,80 31,50 23,00 10,8 WKM ,00 24,30 35,10 25,00 14,5 WKM ,00 25,80 38,30 28,00 18,7 WKM ,00 29,50 42,90 31,00 26,0 WKM ,00 34,80 51,20 37,00 44,7 Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] WEM ,00 6,25 8,30 5,00 0,2 WEM ,00 8,00 10,30 6,00 0,3 WEM ,00 8,00 10,30 6,00 0,4 WEM ,00 10,00 13,30 8,00 0,7 WEM ,00 13,00 16,10 9,00 1,2 WEM ,00 15,00 18,10 10,00 1,5 WEM ,00 18,00 22,00 12,00 2,4 WEM ,00 19,50 24,10 13,00 3,3 WEM ,00 20,00 25,10 14,00 3,7 WEM ,00 24,00 29,10 16,00 5,3 WEM ,00 29,00 35,60 20,00 9,5 WEM ,00 34,00 40,90 22,00 12,1 Rozměry [palce] Číslo dílu d1 dn dk B Hmotnost E10 [g] WKI-03,1900,307,444,312 0,6 WKI-04,2500,354,516,375 1,0 WKI-05,3125,447,625,437 1,7 WKI-06,3750,504,718,500 2,3 WKI-07,4375,601,828,562 3,5 WKI-08,5000,700,938,625 5,0 WKI-10,6250,838 1,125,750 8,2 WKI-12,7500,978 1,312,875 12,5 WKI-16 1,0000 1,269 1,750 1,375 31,7 Rozměry [palce] Číslo dílu d1 dn dk B Hmotnost H10 [g] WEI-03,1900,354,402,1900 0,3 WEI-04,2500,314,402,2500 0,3 WEI-05,3125,415,520,3125 0,7 WEI-06,3750,506,630,3750 1,3 WEI-07,4375,581,709,4063 1,6 WEI-08,5000,581,709,4063 2,6 WEI-10,6250,802,945,5000 3,1 WEI-12,7500,951 1,138,6250 5,9 WEI-16 1,0000 1,180 1,398,7500 9,2 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 819
116 igubal - Kaloty igubal Kaloty Produktová řada Low-Cost kaloty: RKM a REM B Objednací klíč dk dn d1 R...M Šířka B B +90º Vnitřní průměr d1 Metrický Výrobní řada K = Řada K dk dn d º E = Kalota z iglidur R Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] RKM ,00 12,90 19,00 14,00 2,9 Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] REM ,00 8,00 10,20 6,00 0,4 REM ,00 8,00 10,20 6,00 0,4 REM ,00 10,00 13,20 8,00 0,8 REM ,00 13,00 16,10 9,00 1,3 REM ,00 15,00 18,10 10,00 1,6 Dodací termín ze skladu ve výrobním závodě 820 Výpočet životnosti, soubory CAD a další podpora na
117 igubal Kaloty Produktová řada igubal - Kaloty Vysokoteplotní kaloty: XKM a XEM B Objednací klíč dk dn d1 X...M Šířka B B +250º Vnitřní průměr d1 Metrický Výrobní řada K = Řada K dk dn d º E = Kalota z iglidur X Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] XKM ,00 12,90 19,10 14,00 2,9 Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] XEM ,00 8,00 10,30 6,00 0,4 XEM ,00 8,00 10,20 6,00 0,4 XEM ,00 10,00 13,30 8,00 0,8 XEM ,00 13,00 16,10 9,00 1,3 XEM ,00 15,00 18,10 10,00 1,6 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 821
118 igubal - Kaloty igubal Kaloty Produktová řada Kaloty s nízkou absorpcí vlhkosti: JKM a JEM B Objednací klíč dk dn d1 J...M Šířka B B +90º Vnitřní průměr d1 Metrický Výrobní řada K = Řada K dk dn d º E = Kalota z iglidur J Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] JKM ,00 5,10 8,10 6,00 0,3 JKM ,00 7,70 11,30 8,00 0,7 JKM ,00 8,90 12,80 9,00 1,0 JKM ,00 10,30 15,90 12,00 1,9 JKM ,00 12,90 19,00 14,00 3,1 JKM ,00 15,40 22,10 16,00 4,7 JKM ,00 19,30 28,40 21,00 9,4 JKM ,00 24,30 35,10 25,00 17,6 JKM ,00 29,50 42,80 31,00 31,6 JKM ,00 34,80 51,20 37,00 53,0 Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] JEM ,00 6,25 8,30 5,00 0,3 JEM ,00 8,00 10,20 6,00 0,4 JEM ,00 8,00 10,20 6,00 0,4 JEM ,00 10,00 13,30 8,00 0,8 JEM ,00 13,00 16,10 9,00 1,3 JEM ,00 15,00 18,10 10,00 1,7 JEM ,00 18,00 22,00 12,00 2,9 JEM ,00 19,50 24,10 13,00 3,9 JEM ,00 20,00 25,20 14,00 4,1 JEM ,00 24,00 29,10 16,00 6,4 JEM ,00 29,00 35,60 20,00 11,5 JEM ,00 34,00 40,90 22,00 14,5 822 Výpočet životnosti, soubory CAD a další podpora na
119 igubal Kaloty Produktová řada igubal - Kaloty Nízká absorpce vlhkosti Kaloty igubal JKM B Objednací klíč dk dn d1 JKM º Šířka B Vnitřní průměr d1 Metrický Řada K Kalota z iglidur J 50º Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] JKM-35-49** 35,00 44,50 66,30 49,00 75,5 JKM ,00 44,50 66,30 49,00 54,5 JKM-45-60** 45,00 56,50 82,40 60,00 125,1 JKM ,00 56,50 82,40 60,00 92,1 ** Vnitřní průměr je redukován pomocí kluzného pouzdra Nízká absorbce vlkosti, dělená: JKM-GT B Objednací klíč dk dn d1 JKM-GT º Rozměr Dělená kalota metrický Řada K Kalota z iglidur J 50º Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] JKM-GT-40 40,00 44,50 66,30 49,00 54,5 JKM-GT-50 50,00 56,50 82,40 60,00 92,1 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 823
120 igubal - Kaloty igubal Kaloty Produktová řada Cenově výhodné kaloty: J4KM a J4EM B Objednací klíč dk dn d1 30 J4...M Šířka B B +90º Vnitřní průměr d1 Metrický Výrobní řada K = Řada K dk dn d º E = Kalota z iglidur J4 Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] J4KM ,00 12,90 19,10 14,00 3,1 Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] J4EM ,00 6,25 8,25 5,00 0,3 J4EM ,00 8,00 10,20 6,00 0,4 J4EM ,00 8,00 10,20 6,00 0,4 J4EM ,00 10,00 13,30 8,00 0,8 J4EM ,00 13,00 16,00 9,00 1,3 J4EM ,00 15,00 18,00 10,00 1,7 J4EM ,00 18,00 22,00 12,00 2,9 J4EM ,00 19,50 24,00 13,00 3,9 J4EM ,00 20,00 25,10 14,00 4,1 J4EM ,00 24,00 28,90 16,00 6,4 J4EM ,00 29,00 35,50 20,00 11,5 J4EM ,00 34,00 40,90 22,00 14,5 Dodací termín ze skladu ve výrobním závodě 824 Výpočet životnosti, soubory CAD a další podpora na
121 igubal Kaloty Produktová řada igubal - Kaloty Kaloty pro podvodní aplikace: UWEM B Objednací klíč dk dn d º 50º UWEM Rozměr Vnitřní průměr d1 Metrický Kalota z iglidur UW Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] UWEM ,00 19,50 23,80 13,00 4,0 UWEM ,00 24,00 28,80 16,00 6,5 UWEM ,00 29,00 35,30 20,00 11,6 UWEM ,00 34,00 40,50 22,00 15,2 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 825
122 igubal - Kaloty igubal Kaloty Produktová řada Předepjaté kaloty: J4VEM +90º Objednací klíč 50º J4VEM ,5 (6x) B d1 dk Šířka Vnitřní průměr d1 Metrický Předepjaté Materiál iglidur J4 Mohou být kombinované s domečky řady E Rozměry od 8 do 20 mm Předepjaté Absolutně bez vůle v nezatíženém stavu Rozměry [mm] Číslo dílu d1 dk B Hmotnost E10 [g] J4VEM ,20 8,00 0,7 J4VEM ,10 9,00 1,2 J4VEM ,10 10,00 1,5 J4VEM ,10 13,00 3,7 J4VEM ,10 16,00 6,2 Dostupné v 5-ti rozměrech: Ø 8, 10, 12, 16, 20 mm kombinovaných s: kloubovými oky igubal EA(L)RM strana 732 kloubovými oky igubal EB(L)RM strana 730 ložiskovými domečky igubal ESTM strana 771 přírubovými ložisky igubal EFOM strana 782 přírubovými ložisky igubal EFSM strana 784 kloubovými ložisky igubal EGFM-T strana 805 kloubovými ložisky igubal EGLM strana 801 dvojitými klouby igubal EGZM strana 806 Dodací termín ze skladu ve výrobním závodě 826 Výpočet životnosti, soubory CAD a další podpora na
123 igubal Kaloty Produktová řada igubal - Kaloty Detekovatelné kaloty: RN248KM a RN248EM B Objednací klíč dk dn d1 30 RN248...M Šířka B B +90º Vnitřní průměr d1 Metrický Výrobní řada dk dn d º K = Řada K E = Kalota z iglidur RN248 Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] RN248KM ,00 8,90 12,80 9,0 1,0 Rozměry [mm] Číslo dílu d1 dn dk B Hmotnost E10 [g] RN248EM ,00 8,0 10,30 6,0 0,4 RN248EM ,00 8,0 10,20 6,0 0,4 RN248EM ,00 10,0 13,20 8,0 0,8 RN248EM ,00 13,0 16,10 9,0 1,3 RN248EM ,00 15,0 18,10 10,0 1,6 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 827
124 igubal - Kaloty Moje skici 828 Výpočet životnosti, soubory CAD a další podpora na
125 igubal detekovatelné igubal Detekovatelné Detekovatelné Odolné vůči prachu a nečistotám Samomazná a bezúdržbová Pohlcují vibrace Nízká hmotnost Korozivzdorné HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 829
126 igubal detekovatelné igubal detekovatelné Kloubová ložiska igubal nebo jejich části lze snadno a rychle nalézt v případě havárie systému pomocí detektoru kovů. Dokonce i velmi malé fragmenty je tedy možné bez problému nalézt. Detekovatelné Odolné vůči prachu a nečistotám Samomazná a bezúdržbová Kdy použít? Když díly i části musí být detekovatelné Když jsou požadované bezúdržbové materiály Pokud požadujete nízký koeficient tření Pokud je zapotřebí vysoká pevnost v tlaku Pokud požadujete vysokou elasticitu Pohlcují vibrace Kdy nepoužít? Pokud teplota přesahuje +80 C Pokud jsou požadovány rozměry nad 16 mm Pokud požadujete vyšší rychlost než 0,5 m/s Nízká hmotnost Teplota +80º Produktová řada 4 typy Ø 4 16 mm více rozměrů na vyžádání 30º 830 Více informací na
127 igubal detekovatelné Přehled produktů igubal detekovatelné ze skladu ve výrobním závodě Kloubová hlava Řada K KBRM- -CL-DT KBLM- -CL-DT Kloubová hlava EBRM- -DT EBLM- -DT Vidlice GERM- -DT GELM- -DT Pružinový čep GEFM-DT Vidlice s pružinovým čepem GERMF- -DT GELMF- -DT Kaloty Řada K a E RN248KM RN248EM strana 832 strana 833 strana 834 strana 836 strana 835 strana 827 na vyžádání Kloubové hlavy Ložiskové domečky Pro vyšší zatížení KARM-CL-DT Pro malé zástavbové rozměry EARM-DT Pro vyšší zatížení KCRM-DT Snadná montáž ESTM-DT Velmi nízká hmotnost ESTM-SL-DT strana 837 strana 732 strana 724 strana 771 strana 775 Přírubová ložiska Snadná montáž EFOM-DT Pro vyšší radiální zatížení EFSM-DT strana 782 strana 784 Kloubová ložiska Snadná montáž, nízká cena KGLM LC-DT Pro malé zástavbové rozměry KGLM SL-DT Pro malé zástavbové rozměry EGLM-DT Jednoduchá montáž do plechu ECLM-DT Kompenzace úhlových chyb EGFM-T-DT Plastové provedení EGZM-DT strana 797 strana 798 strana 801 strana 803 strana 805 strana 806 HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 831
128 igubal detekovatelné igubal detekovatelné Kloubové hlavy s vnitřním závitem: KBRM-CL-DT a KBLM-CL-DT d2 B C1 Objednací klíč KB...M-06-CL-DT d1 Detekovatelné h1 h2 h3 l2 2. generace Rozměr Metrický l1 Závit m L = levý závit d3 W R = pravý závit Tělo (vnitřní závit) Řada K Materiál: Tělo: RN246 strana 1269 Kalota: RN248KM strana 827 Rozměry [mm] Číslo dílu d1 d2 d3 W B C1 h3 h1 h2 l1 l2 m max. úhel Pravý závit Levý závit E10 výkyvu KBRM-06-CL-DT KBLM-06-CL-DT 6 20 M06 SW , ,5 5,7 40 Dodací termín ze skladu ve výrobním závodě 832 Výpočet životnosti, soubory CAD a další podpora na
129 igubal detekovatelné Produktová řada igubal detekovatelné Kloubové hlavy s vnitřním závitem: EBRM-DT a EBLM-DT d2 B C1 Objednací klíč EB...M-04-DT l2 h1 l1 d1 Detekovatelné Rozměr Metrický Závit L = levý závit d4 d5 d3 W R = pravý závit Tělo (vnitřní závit) Hladký design bez prostorů pro zachycení nečistot Nacvakávací kalota Výběr materiálů kalot iglidur Kompenzace nepřesností hřídelí Nízká hmotnost Výborná korozní odolnost Materiál: Tělo: RN246 strana 1269 Kalota: RN248KM strana 827 Rozměry [mm] Číslo dílu d1 d2 d3 d4 d5 C1 B h1 l1 l2 W max. úhel E10 výkyvu Pravý závit Levý závit EBRM-04-DT EBLM-04-DT 4 15 M04 3,5 5 22,5 9,5 30,0 SW08 33 EBRM-05-DT EBLM-05-DT 5 19 M05 9,0 11 4, ,5 SW09 33 EBRM-06-DT EBLM-06-DT 6 21 M06 11,0 13 4, ,5 SW11 27 EBRM-08-DT EBLM-08-DT 8 24 M08 13,0 16 6, ,0 SW14 24 EBRM-10-DT EBLM-10-DT M10 15,0 19 7, ,5 SW17 24 EBRM-12-DT EBLM-12-DT M12 18,0 22 8, ,0 SW19 21 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 833
130 igubal detekovatelné igubal detekovatelné Produktová řada Vidlice, detekovatelné: GERM-DT a GELM-DT Odolné vůči prachu a nečistotám Bezúdržbové a samomazné Tlumí vibrace Nízká hmotnost Technická data Číslo dílu Max. statická tahová síla Max. statická radiální síla Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Hmotnost Pravý závit Levý závit [N] [N] [N] [N] [g] GERM-04-DT GELM-04-DT , ,5 0,9 GERM-05-DT GELM-05-DT ,5 2,7 GERM-06-DT GELM-06-DT ,5 GERM-08-DT GELM-08-DT ,5 6,3 GERM-10-DT GELM-10-DT ,2 GERM-10-DT-F GELM-10-DT-F ,2 GERM-12-DT GELM-12-DT ,2 GERM-12-DT-F GELM-12-DT-F ,2 Dodací termín ze skladu ve výrobním závodě 834 Výpočet životnosti, soubory CAD a další podpora na
131 igubal detekovatelné Produktová řada igubal detekovatelné Vidlice, detekovatelné: GERM-DT a GELM-DT d1 b1 Objednací klíč GE M-04-DT g Detekovatelné I2 Rozměr h1 I1 d2 d3 a1 Metrický Závit L = levý závit R = pravý závit Vidlice a2 Materiál: RN246 strana 1269 Rozměry [mm] Číslo dílu d1 g a1 a2 b1 d2 d3 I2 h1 l1 H9 h11 +0,3 +0,3 B13 Tolerance +0,3 +0,5 +0,3 +0,2 0,16 0,16 závitu 0,3 0,5 0,3 0,2 Pravý závit Levý závit 6H GERM-04-DT GELM-04-DT M04 8,0 21,0 16,0 6,0 GERM-05-DT GELM-05-DT M05 10,0 31,0 24,0 9,0 GERM-06-DT GELM-06-DT M06 10,0 31,0 24,0 9,0 GERM-08-DT GELM-08-DT M08 14,0 42,0 32,0 12,0 GERM-10-DT GELM-10-DT M10 18,0 52,0 40,0 15,0 GERM-10-DT-F GELM-10-DT-F M10 x 1,25 18,0 51,3 40,0 15,0 GERM-12-DT GELM-12-DT M12 20,0 61,3 48,0 18,0 GERM-12-DT-F GELM-12-DT-F M12 x 1,25 20,0 61,3 48,0 18,0 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 835
132 igubal detekovatelné igubal detekovatelné Produktová řada Pružinový čep, detekovatelný: GEFM-DT I2 d1 Objednací klíč d2 b a GEFM-04-DT h1 l1 C Detekovatelné Rozměr Metrický Pružinový čep Vidlice Odolné vůči prachu a nečistotám Bezúdržbové a samomazné Tlumí vibrace Nízká hmotnost Materiál: RN246 strana 1269 Rozměry [mm] Číslo dílu d1 d2 a b c l1 h1 l2 Hmotnost ±0,5 [g] GEFM-04-DT 4 8 9,5 10, ,5 0,5 GEFM-05-DT , ,5 1,1 GEFM-06-DT , ,5 1,2 GEFM-08-DT , ,5 30 8,0 2,8 GEFM-10-DT , ,0 5,0 GEFM-12-DT , ,0 8,3 Dodací termín ze skladu ve výrobním závodě 836 Výpočet životnosti, soubory CAD a další podpora na
133 igubal detekovatelné Produktová řada igubal detekovatelné Vidlice s pružinovým čepem, detekovatelná: GERMF-DT a GELMF-DT Objednací klíč GE MF-04-DT Odolné vůči prachu a nečistotám Bezúdržbové a samomazné Tlumí vibrace Nízká hmotnost Materiál: RN246 strana 1269 Detekovatelné Rozměr Pružinový čep Metrický Závit L = levý závit R = pravý závit Vidlice Technická data Číslo dílu Max. statická tahová síla Max. statická radiální síla Hmotnost Krátkodobě Dlouhodobě Krátkodobě Dlouhodobě Pravý závit Levý závit [N] [N] [N] [N] [g] GERMF-04-DT GELMF-04-DT ,5 1,3 GERMF-05-DT GELMF-05-DT ,5 3,8 GERMF-06-DT GELMF-06-DT ,9 GERMF-08-DT GELMF-08-DT ,5 9,1 GERMF-10-DT GELMF-10-DT ,2 GERMF-10-DT-F GELMF-10-DT-F ,2 GERMF-12-DT GELMF-12-DT ,6 GERMF-12-DT-F GELMF-12-DT-F ,6 Samostatné díly: Vidlice GERM-DT a pružinový čep GEFM-DT strana 834 a 836 Dodací termín ze skladu ve výrobním závodě HENNLICH s.r.o. Tel Fax lin-tech@hennlich.cz 837
igubal Kloubové hlavy
igubal Bezúdržbové a samomazné Vysoká únosnost při dynamickém zatížení Vysoké tahové zatížení Kompenzace úhlových chyb Kompenzace hranového zatížení Velmi nízká hmotnost HENNLICH s.r.o. Tel. 416 711 338
VíceKloubové hlavy, ložiskové domečky a přírubová ložiska.....plasty
3. igubal.... Kloubové hlavy, ložiskové domečky a přírubová ložiska.....plasty igubal Příklady aplikací: igubal Zajímavé aplikace si můžete prohlédnout online na www.igus.cz/igubal-applications LIMELIGHT
VíceDetekovatelné Odolné vůči prachu a nečistotám Samomazná a bezúdržbová Pohlcují vibrace Nízká hmotnost Korozivzdorné
igubal Samomazná a bezúdržbová Pohlcují vibrace Korozivzdorné 829 igubal Kloubová ložiska igubal nebo jejich části lze snadno a rychle nalézt v případě havárie systému pomocí detektoru kovů. Dokonce i
Víceigubal Přírubová ložiska
igubal Bezúdržbovost, suchý chod Vysoké tahové zatížení Vysoká odolnost v tahu Kompenzace chyb v souososti Kompenzace hranového zatížení Nízká hmotnost 777 igubal igubal byla vyvinuta pro uchycení konců
VíceSnadná montáž Cenově výhodná Chemická odolnost Nízká hmotnost Vysoká pevnost
igubal - Snadná montáž Cenově výhodná Chemická odolnost Nízká hmotnost Vysoká pevnost HENNLICH s.r.o. Tel. 416 711 338 Fax 416 711 999 lin-tech@hennlich.cz www.hennlich.cz 791 igubal - Použití kloubových
VíceVysoké tahové zatížení Pohlcují vibrace Tlumení hluku Může být použito v kombinaci s kloubovými hlavami řady E Nízká hmotnost
Vysoké tahové zatížení Pohlcují vibrace Tlumení hluku Může být použito v kombinaci s kloubovými hlavami řady E Nízká hmotnost 749 igubal igubal jsou kompletně vyrobeny z triboplastu igumid G dle normy
VíceProduktová řada Dobrá odolnost proti opotřebení Nízké tření bez mazání Cenově efektivní Nízké opotřebení
Nízká cena iglidur Produktová řada Dobrá odolnost proti opotřebení Nízké tření bez mazání Cenově efektivní Nízké opotřebení HENNLICH s.r.o. Tel. 416 711 338 Fax 416 711 999 lin-tech@hennlich.cz www.hennlich.cz
VícePro vysoké rychlosti pod vodou
Pro vysoké rychlosti pod vodou iglidur Produktová řada Pro aplikace pod vodou Pro rychlý a konstantní pohyb Dlouhá životnost HENNLICH s.r.o. Tel. 416 711 338 Fax 416 711 999 lin-tech@hennlich.cz www.hennlich.cz
VícePro vysoké rychlosti iglidur L250
Pro vysoké rychlosti Produktová řada Pro rotační aplikace Velmi nízký koeficient tření Vynikající odolnost proti opotřebení HENNLICH s.r.o. Tel. 416 711 338 Fax 416 711 999 lin-tech@hennlich.cz www.hennlich.cz
VícePod vodu iglidur H370. Produktová řada Odolný proti opotřebení - zejména pod vodou Vysoká teplotní odolnost 40 C až +200 C Vysoká chemická odolnost
Pod vodu Produktová řada Odolný proti opotřebení - zejména pod vodou Vysoká teplotní odolnost 40 C až +200 C Vysoká chemická odolnost 375 Pod vodu. Materiál je tím pravým řešením pro aplikace pod vodou.
VíceBez PTFE a silikonu iglidur C. Suchý provoz Pokud požadujete dobrou otěruvzdornost Bezúdržbovost
Bez PTFE a silikonu iglidur Suchý provoz Pokud požadujete dobrou otěruvzdornost Bezúdržbovost HENNLIH s.r.o. Tel. 416 711 338 Fax 416 711 999 lin-tech@hennlich.cz www.hennlich.cz 613 iglidur Bez PTFE a
VíceBezúdržbovost, suchý chod Vysoké tahové zatížení Vysoká odolnost v tahu Samomazné Chemická odolnost Vysoké radiální zatížení
igubal Bezúdržbovost, suchý chod Vysoké tahové zatížení Vysoká odolnost v tahu Samomazné Chemická odolnost Vysoké radiální zatížení HENNLICH s.r.o. Tel. 416 711 338 Fax 416 711 999 lin-tech@hennlich.cz
VíceNízké opotřebení na všech typech hřídelí: Maratónský běžec iglidur W300
iglidur Nízké opotřebení na všech typech hřídelí: Maratónský běžec iglidur Více než 400 dostupných velikostí ze skladu ve výrobním závodě Pro obzvláště dlouhou životnost Nízký koeficient tření Extrémně
VíceProduktová řada Elektricky vodivý Vysoká pevnost v tlaku Dobrá tepelná odolnost Vysoká hodnota pv Dobrá chemická odolnost
Elektricky vodivý iglidur Produktová řada Elektricky vodivý Vysoká pevnost v tlaku Dobrá tepelná odolnost Vysoká hodnota pv Dobrá chemická odolnost HENNLICH s.r.o. Tel. 416 711 338 ax 416 711 999 lin-tech@hennlich.cz
VíceNízká cena při vysokých množstvích
Nízká cena při vysokých množstvích iglidur Vhodné i pro statické zatížení Bezúdržbový provoz Cenově výhodné Odolný vůči nečistotám Odolnost proti vibracím 225 iglidur Nízká cena při vysokých množstvích.
VícePro vysoká zatížení iglidur Q
Pro vysoká zatížení Produktová řada Vynikající odolnost proti opotřebení, zejména pro extrémní zatížení Doporučeno pro extrémní pv hodnoty Dobrý koeficient tření Necitlivé na znečištění 541 Pro vysoká
VíceProduktová řada Samomazná a bezúdržbová Založen na obnovitelných zdrojích Univerzální použití
Biopolymer Produktová řada Samomazná a bezúdržbová Založen na obnovitelných zdrojích Univerzální použití 575 Biopolymer. Z 54% je založen na obnovitelných zdrojích. I přesto tento nový materiál splňuje
VíceVynikající tlumící vlastnosti: Silný a odolný iglidur M250
Vynikající tlumící vlastnosti: Silný a odolný iglidur Více jak 450 rozměrů skladem ve výrobním závodě Vynikající tlumící vlastnosti: Silný a odolný iglidur Odolnost vůči hranovému zatížení Vysoká odolnost
Víceiglidur H2 Nízká cena iglidur H2 Může být použit pod vodou Cenově výhodné Vysoká chemická odolnost Pro vysoké teploty
Nízká cena iglidur Může být použit pod vodou Cenově výhodné Vysoká chemická odolnost Pro vysoké teploty 399 iglidur Nízká cena. Pro aplikace s vysokými požadavky na teplotní odolnost. Může být podmíněně
Víceiglidur UW500 Pro horké tekutiny iglidur UW500 Pro použití pod vodou při vysokých teplotách Pro rychlé a konstantní pohyby
Pro horké tekutiny iglidur Pro použití pod vodou při vysokých teplotách Pro rychlé a konstantní pohyby 341 iglidur Pro horké tekutiny. Kluzná pouzdra iglidur byla vyvinuta pro aplikace pod vodou při teplotách
VíceVysoké teploty, univerzální
Vysoké teploty, univerzální Vynikající koeficient tření na oceli Trvalá provozní teplota do +180 C Pro střední a vysoké zatížení Zvláště vhodné pro rotační pohyb HENNLICH s.r.o. Tel. 416 711 338 Fax 416
VícePro vysoká dyn. zatížení a otěruvzdornost iglidur Z
Pro vysoká dyn. zatížení a otěruvzdornost iglidur Produktová řada Vynikající odolnost proti opotřebení, zejména při vysokém zatížení Vysoká tepelná odolnost Pro extrémní zatížení Pro vysoké obvodové rychlosti
VíceNízké tření a opotřebení: Pro rychlé i pomalé pohyby iglidur J
Nízké tření a opotřebení: Pro rychlé i pomalé pohyby iglidur Více než 250 rozměrů skladem ve výrobním závodě Nízké opotřebení s různými materiály hřídele Nízký koeficient tření za sucha Pohlcování vibrací
VíceFDA kompatibilní iglidur A180
FDA kompatibilní Produktová řada Je v souladu s předpisy FDA (Food and Drug Administration) Pro přímý kontakt s potravinami a léčivy Pro vlhká prostředí 411 FDA univerzální. je materiál s FDA certifikací
VíceTeplotně a chemicky odolný, FDA kompatibilní iglidur A500
Teplotně a chemicky odolný, FDA kompatibilní Produktová řada Samomazný a bezúdržbový Je v souladu s předpisy FDA (Food and Drug Administration) Pro přímý kontakt s potravinami a léčivy Teplotní odolnost
Víceiglidur N54 Biopolymer iglidur N54 Produktová řada Samomazná a bezúdržbová Založen na obnovitelných zdrojích Univerzální použití
iglidur Biopolymer iglidur Produktová řada Samomazná a bezúdržbová Založen na obnovitelných zdrojích Univerzální použití 575 Biopolymer. Z 54% je založen na obnovitelných zdrojích. I přesto tento nový
VíceElektricky vodivý iglidur F. Produktová řada Elektricky vodivý Vysoká pevnost v tlaku Dobrá tepelná odolnost Vysoká hodnota pv Dobrá chemická odolnost
Elektricky vodivý Produktová řada Elektricky vodivý Vysoká pevnost v tlaku Dobrá tepelná odolnost Vysoká hodnota pv Dobrá chemická odolnost 59 Elektricky vodivý. Materiál je extrémní tuhý a tvrdý, kromě
VíceVysoká teplotní a chemická odolnost: Pro extrémní podmínky iglidur X
iglidur Vysoká teplotní a chemická odolnost: Pro extrémní podmínky iglidur Více než 250 rozměrů ze skladu ve výrobním závodě Teplotní odolnost od 100 C do +250 C v nepřetržitém provozu Univerzální chemická
Víceiglidur C500 otěruvzdornost do +250 C Produktová řada od strany 389
Kluzná pouzdra Speciální Vysoká odolnost proti kapalných médiím H univerzální Produktová řada od strany 353 H1 dlouhá životnost Produktová řada od strany 365 H370 pod vodu Produktová řada od strany 375
Více... Kuličková ložiska, axiální kuličková ložiska, kuličková hnízda a další.....plasty
4. xiros........... Kuličková, axiální, hnízda a další.....plasty xiros Příklady použití Další aplikace na www.igus.cz/xiros-applications Typická odvětví průmyslu a oblasti aplikace Balicí průmysl Textilní
Víceigubal Kloubové hlavy Produktová řada
igul - igul Produktová řd Úhlový klou pro rotční kývvé pohyy: WGRM WGLM Spojní pro rotční kývvé pohyy Nízká hmotnost roustní provdní Jdnoduchá rychlá montáž Pohlcují virc Odolné špíně nčistotám Plstový
VíceSamomazná a bezúdržbová Vysoká korozní odolnost Pro teploty do +150 C Vysoká chemická odolnost Nemagnetická Nízká hmotnost
Plastová Samomazná a bezúdržbová Vysoká korozní odolnost Pro teploty do +150 C Vysoká chemická odolnost Nemagnetická Nízká hmotnost 845 Plastová Plastová způsobují revoluci na trhu s ložisky. Díky bezúdržbovému
VíceMAREK Industrial a.s. ** ** ** Aktualizace Kloubové díly
Kloubové díly 1067 K0709 Zásuvné rychlospojky s vyrovnáním radiálních úchylek Vnější závit D1 SW SW1 Příklad využití: X max. D D 3 4 Vnitřní závit SW 3 4 2 SW1 D D Spojovací díl a čelist z oceli. Matice
VíceKuličková ložiska, axiální kuličková ložiska, kuličková hnízda a další... ..plasty
4. xiros........... Kuličková ložiska, axiální kuličková ložiska, kuličková hnízda a další.....plasty xiros Příklady použití Další aplikace na www.igus.cz/xiros-applications Typická odvětví průmyslu a
VíceK0709 Zásuvné rychlospojky
Kloubové díly 1251 K0709 Zásuvné rychlospojky s vyrovnáním radiálních úchylek SW SW1 X D D 3 4 SW 3 4 1 2 SW1 1 D D Spojovací díl a čelist z oceli. Matice (DIN 439) ocel jakost 8.8. Spojovací díl a čelist,
VíceSamomazný technopolymer na bázi polyamidu (PA). Odolnost proti vlivu rozpouštědel, olejů, mazadel a jiných chemických látek.
BJT. Kloubová oka - plast Technické informace Materiál Speciální technopolymer (PA) vyztužený skelnými vlákny. Odolnost proti vlivu rozpouštědel, olejů, mazadel a jiných chemických látek. Kulové pouzdro
Vícedrylin Nerezová ocel Samomaznost Teplotní odolnost do +250 C Korozivzdornost Chemická odolnost Krátká dodací doba pro standardní díly
drylin Samomaznost Teplotní odolnost do +250 C Korozivzdornost Chemická odolnost Krátká doba pro standardní díly 1129 drylin Strojní součásti z nerezové i musí odolat i velmi náročným podmínkám. Vysoké
VíceLineární jednotky MTV s pohonem kuličkovým šroubem
Lineární jednotky MTV s pohonem kuličkovým šroubem Charakteristika MTV Lineární jednotky (moduly) MTV s pohonem kuličkovým šroubem a integrovaným kolejnicovým vedením umožňují díky své kompaktní konstrukci
VíceDryLin SHT - lineární posuvné stoly
- lineární posuvné stoly +90º 40º Lineární posuvné, bezúdržbové, s během nasucho, pracují s pouzdry iglidur a jsou dostupné v rozmanitých konfiguracích včetně různých kombinací šroubů, uložení a materiálů
VíceSamomazné Korozivzdornost Odolnost proti opotřebení Odolné nečistotám Nízký koeficient tření Mimořádně tichý provoz Nízká hmotnost
Samomazné Korozivzdornost Odolnost proti opotřebení Odolné nečistotám Nízký koeficient tření Mimořádně tichý provoz Nízká hmotnost 975 vyrobená z triboplastů iglidur rozměrově odpovídají klasickým valivým
VíceTiskové chyby vyhrazeny. Obrázky mají informativní charakter.
CTJ Lineární moduly CTJ Charakteristika Lineární jednotky (moduly) řady CTJ jsou moduly s pohonem ozubeným řemenem a se dvěma paralelními kolejnicovými vedeními. Kompaktní konstrukce lineárních jednotek
Vícei Lineární moduly MRJ se dodávají pouze s dlouhými vozíky. Lineární modul MRJ s pohonem ozubeným řemenem 03 > Lineární jednotky serie MRJ
Příslušenství Lineární jednotky Lineární modul MRJ s pohonem ozubeným řemenem 1. hnací příruba s řemenicí 2. krycí pásek (těsnící pásek) z korozivzdorné ocele 3. polyuretanový ozubený řemen AT s ocelovým
Víceiglidur Polotovary iglidur Polotovar
Polotovar Produktová řada materiály jako polotovary (tyče i desky) J deskové polotovary Bezúdržbová s předvídatelnou životností. Rychlé dodání 691 tyčové polotovary Pro svobodu návrhu Speciální obráběné
VíceMaximalizace výkonu ložiska. Hřídelové těsnicí kroužky HMS5 a HMSA10 Delší životnost Zlepšené těsnicí vlastnosti Vynikající odolnost vůči oleji
Maximalizace výkonu ložiska Hřídelové těsnicí kroužky HMS5 a HMSA10 Delší životnost Zlepšené těsnicí vlastnosti Vynikající odolnost vůči oleji Hřídelové těsnicí kroužky HMS5 a HMSA10 Základní vlastnosti
VíceRolny pro velká zatížení
Rolny pro velká zatížení Obsah Podpůrné rolny centrické HPC 90 Podpůrné rolny excentrické HPCE 92 Přírubové rolny centrické HPJ 94 Přírubové rolny excentrické HPJE 96 Vodící rolny centrické HPV 98 Vodící
VíceLineární jednotky ... Posuvné stoly lineární aktuátory pohybové šrouby a matice kompletní jednotky. ..plastics
6. dr ylin...... Posuvné stoly lineární aktuátory pohybové šrouby a matice kompletní...plastics DryLin Příklady aplikací: drylin Zajímavé aplikace si můžete prohlédnout online www.igus.cz/drylin-applications
VíceLineární jednotky MTJ s pohonem ozubeným řemenem
Lineární jednotky MTJ s pohonem ozubeným řemenem Charakteristika MTJ Lineární jednotky (moduly) MTJ s pohonem ozubeným řemenem a kompaktní konstrukcí umožňují přenášet vysoké výkony, dosahují vysokých
Víceiglidur Z Produktová řada
iglidur Produktová řada iglidur Kluzná pouzdra bez příruby 30 1) 0.5 30 1) SM-0405-04 f b1 Rozměry dle normy ISO 3547-1 a speciálních rozměrů 1) tloušťka stěny < 1 mm: zkosení = 20 kosení ve vztahu k [mm]:
VíceProfil Typ Popis Rozsah teplot ( C) Vodicí pás z tvrzené polyesterové tkaniny. Vynikající parametry únosnosti. Profil Typ Popis Rozsah teplot ( C)
KONSTRUKÈNÍ ÚDAJE STANDARDNÍ SORTIMENT Profil Typ Popis Rozsah teplot ( C) F 506 Vodicí pás z tvrzené polyesterové tkaniny. Vynikající parametry únosnosti. +120 +100-40 Číslo stránky 5.7 4.1 F 87 Vodicí
VíceHřídelové klouby a kloubové hřídele Drážkové hřídele a náboje
Hřídelové klouby a kloubové hřídele Drážkové hřídele a náboje C 1 INFORMACE O VÝROBKU Určení velikosti hřídelových kloubů Pro výběr hřídelových kloubů není rozhodující pouze největší přenášený kroutící
VíceTiskové chyby vyhrazeny. Obrázky mají informativní charakter.
MTJZ Lineární jednotky MTJZ s pohonem ozubeným řemenem Charakteristika Lineární moduly řady MTJZ jsou v první řadě určeny pro svislou zástavbu a použití jako osy Z lineárních víceosých X-Y-Z systémů. Lineární
VíceKULIČKOVÁ POUZDRA A VODÍCÍ TYČE
INTELLIGENCE IN MOTION KULIČKOVÁ POUZDRA A VODÍCÍ TYČE 3 WWW.HIWIN.CZ KULIČKOVÁ POUZDRA A VODÍCÍ TYČE Kuličková pouzdra všeobecné informace Rozměry kuličkových pouzder Montáž kuličkových pouzder Vodící
VíceE BIS Pevné body a kluzná uložení
E BIS Pevné body a kluzná uložení BIS Pevné body BISOFIX CF Objímky pro pevný bod chlazení 2 BIS db-fix 40 Zvukově izolovaný pevný bod 3 BIS db-fix 80 Kompletní pevný bod 4 BIS db-fix 200 Kompletní pevný
VícePrachovky. Materiál Kůže. Pro jednoduchý hřídelový kloub. Svěrná spona. Pro dvojitý hřídelový kloub. Svěrná spona. Pro výsuvné kloubové hřídele
Prachovky Kůže Pro jednoduchý hřídelový kloub Počet Obj. číslo D1 D2 L2 L1 záhybů g T 17701 13 30 42 12 2 4 T 64196 16 32 40 15 2 6 T 17702 16 32 52 15 2 5 T 17703 20 35 62 20 2 5 T 17704 25 40 74 20 3
VíceHřídelové klouby, kloubové hřídele / Drážkové hřídele a náboje
Strana Informace o produktu.2 Hřídelové klouby a kloubové hřídele Hřídelové klouby.6 Kloubové hřídele.12 Prachovky. Drážkové hřídele a náboje.18 stroj.elementy@haberkorn.cz www.haberkorn.cz.1 Informace
VíceNOVINKA. Rolničkové vedení C-Rail. Vozíky C-Rail. Kolejnice C-Rail. Nerezové provedení. Vodicí systémy
NOVINKA Rolničkové vedení Vozíky Kolejnice Nerezové provedení Vodicí systémy Technická specifikace Lineární rolničkové vedení typu nabízí jednoduché a ekonomicky výhodné řešení lineárních posuvů pro lehká
VícePohonné elementy Novinky v sortimentu
Pohonné elementy Novinky v sortimentu 2016 I Pohonné elementy jedinečný sortiment mechanických pohonných elementů zastoupení řady předních světových výrobců s důrazem na kvalitu a inovace nejrozsáhlejší
VíceKluzné prvky nenáročné na údržbu. Změny vyhrazeny D99
Kluzné prvky nenáročné na údržbu D99 Kluzné prvky nenáročné na údržbu Popis Kluzné prvky nenáročné na údržbu se používají převážně ve výrobě nástrojů a ve strojírenství pro lineární rotační kluzné pohyby.
VíceLineární jednotky MTJZ s pohonem ozubeným řemenem
Lineární jednotky MTJZ s pohonem ozubeným řemenem Charakteristika MTJZ Lineární moduly řady MTJZ jsou v první řadě určeny pro svislou zástavbu a použití jako osy Z lineárních víceosých X-Y-Z systémů. Lineární
VíceNorma Tvar Materiál Provozní podmínky Typ* Použití. PN NBR P píst/pístnice. ČSN NBR ,5 H píst/pístnice
MANŽETY Manžety patří mezi nejdůležitější typy těsnění pohyblivých částí hydraulických i pneumatických zařízení při přímočarém posuvném pohybu. Symetrické manžety lze použít jak k utěsnění pístů, tak i
VíceHydraulické válce V350CBR. Kompaktní hydraulické válce s průchozí oboustranou pístnicí 350 bar V350CBR
Hydraulické válce Kompaktní hydraulické válce s průchozí oboustranou pístnicí 350 bar V350CBR V350CBR V350CBRcat.CZ01-2007 Kompaktní hydraulické válce s průc 1 Příslušenství: Uzaviratelný zpětný ventil
VíceINFORMACE O VÝROBKU. Profily ozubených řemenů. Výška. Výška Typ Rozteč Výška zubu PowerGrip GT (3) Typ Rozteč Výška zubu.
INFORMACE O VÝROBKU Profily ozubených řemenů Výška Typ Rozteč Výška zubu PowerGrip GT (3) 2MGT 2 1.52 0.71 3MGT 3 2.41 1.12 5MGT 5 3.81 1.91 8MGT 8 5.60 3.40 14MGT 14 10.00 6.00 Výška Typ Rozteč Výška
VíceStojatá ložisková tělesa
Stojatá ložisková tělesa ŘADY SSN A SD Průměr hřídele Strana Stojatá ložisková tělesa řady SNN 500 600 20 65 mm...b308 70 140 mm...b310 Stojatá ložisková tělesa řady SD 3100 150 380 mm...b312 Vlastnosti
VíceLineární jednotky MTJ ECO s pohonem ozubeným řemenem
Lineární jednotky ECO s pohonem ozubeným m Charakteristika ECO Lineární jednotky (moduly) ECO nabízí cenově výhodnou, ekonomickou variantu lineárních posuvů při zachování vysokých požadavků na technické
VíceUZAVÍRACÍ KLAPKA. dvojitě excentrická, DN , PN 10 PN 16. Konstrukční charakteristiky
UZAVÍRACÍ KAPKA dvojitě excentrická, DN -1400, PN PN 16 1 uzavírací klapka a převodovka vhodná pro instalaci na povrch, do šachet i do země, pro zemní soupravu nutné doobjednat adaptér 2 tělo aerodynamické
VíceVALIVÁ LOŽISKA Vysoká škola technická a ekonomická v Českých Budějovicích
VALIVÁ LOŽISKA Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů
VícePříslušenství pro posuvné stoly drylin
drylin pro posuvné stoly drylin Zcela samomazné Indikátory pozice Ruční kolečka ve více provedeních Ruční aretace Úhlové převodovky 1203 drylin drylin K dispozici je velmi široký sortiment příslušenství
VíceP EHLED PNEUMATICK CH PRVKÒ
KOMPLEXNÍ E ENÍ PRO HYDRAULIKU PNEUMATIKU A MAZÁNÍ P EHLED PNEUMATICK CH PRVKÒ PNEUMATIKA NOVINKY Pneumatické válce řady P1D dle norem ISO/VDMA Průměry pístu: 32-125 mm dle norem ISO a VDMA Tlak max. 10
VíceMechanicky ovládané lamelové spojky Sinus
Mechanicky ovládané lamelové spojky Sinus Všeobecné pokyny Funkce Pokyny pro konstrukci a montáž Příklady montáže a provedení Strana 3a.03.00 3a.03.00 3a.04.00 Technické údaje výrobků Lamelové spojky Sinus
VíceOpěrné, polohovací a dorazové prvky
Opěrné, polohovací a dorazové prvky 777 K0282 Výkyvné opěrky L1 ±0,02 Provedení C s vnějším závitem, kulička zploštělá, rovná opěrná plocha 9 D3 L1 ±0,1 9 Provedení F s vnějším závitem, kulička zploštělá,
VíceMalé válce podle normy ISO 6432 Série 1200
Malé válce podle normy ISO Série 00 Všeobecně Malé válce jsou nejrozšířenější přímočaré motory, což je způsobeno jejich redukovanými rozměry. Mohou být použity v mnoha různých oblastech od balicích, textilních,
VíceKULOVÝ UZÁVĚR ZÁVITOVÝ SÉRIE C3 NEREZ 2DÍLNÝ BRA.C3.622 doporučené projektové označení: IVAR.BRA.C3.622
KULOVÝ UZÁVĚR ZÁVITOVÝ SÉRIE C3 NEREZ 2DÍLNÝ BRA.C3.622 doporučené projektové označení: IVAR.BRA.C3.622 Technický nákres, rozměry a materiálové provedení: KÓD ROZMĚR PØ mm A mm B mm H mm S mm ISO 5211
VíceStrojní nohy a podložky
Strana Strojní nohy bez nivelizace.2 Výkyvné stavitelné nohy.8 plastové Strojní nohy ocelové.12 Strojní nohy litinové.17 Strojní nohy nerezové.19 Vložky se závitem.23 Nivelizační elementy klínové.25 Nivelizační
VíceLineární vedení LinTrek
Lineární vedení Lineární vedení LinTrek Obsah Popis 117 Příklad montáže 118 Vodící rolny 119 Čepy rolen 120 Vodící kolejnice 121 Montážní rozměry 122 Montáž a provoz 124 Výpočty 125 116 Lineární vedení
VíceDoporučení. KONTROLY Nejčastější poruchy ložiska zavěšení ZAVĚŠENÍ LOŽISKO A SADA ZAVĚŠENÍ KOL
02-M- 12/2015 LOŽISKO A SADA KOL Doporučení Ložisko zavěšení a izolátor je nutné měnit současně s tlumičem, obojí je nutné vždy měnit v párech. Výměna těchto dílů je nedílnou součástí výměny tlumiče; tímto
VíceKULOVÝ UZÁVĚR PŘÍRUBOVÝ SÉRIE 02 NA VODU NEREZ BRA
KULOVÝ UZÁVĚR PŘÍRUBOVÝ SÉRIE 02 NA VODU NEREZ BRA.02.622 doporučené projektové označení: IVAR.BRA.02.622 Technický nákres a rozměry: KÓD ROZMĚR PØ A H H1 B C F (PN n x M ISO 5211 E S Krouticí moment Hmotnost
VíceKorozivzdornost Odolnost proti opotřebení Nízký koeficient tření Mimořádně tichý provoz Samomazné
drylin T Korozivzdornost Odolnost proti opotřebení Nízký koeficient tření Mimořádně tichý provoz Samomazné 903 drylin T drylin T bylo původně vyvinuto pro použití jak v automatizaci, tak pro manipulaci
VíceKLUZNÁ POUZDRA KU - POPIS MATERIÁLU KU - VLASTNOSTI TŘENÍ OPOTŘEBENÍ MAZÁNÍ
KLUZNÁ POUZDRA KU KU - POPIS MATERIÁLU Materiál KU tvoří ocelový podklad, na který je nanesená vrstva pórovitého cínového bronzu CuSn10 o síle cca 0,25 mm Do této kostry je naválcovaná směs polytetrafluoretylenu
VíceČíslo materiálu: VY_52_INOVACE_TEK_1089
Vyšší odborná škola a Střední průmyslová škola strojní, stavební a dopravní, Děčín, příspěvková organizace, RED_IZO: 600020355 Výukový materiál vytvořen v rámci projektu EU peníze školám Vzděláváním za
VíceOCHRANNÉ MĚCHY standardní provedení
OCHRANNÉ MĚCHY ZA TEPLA SVAŘOVANÉ textilní materiál koncový rám 2 koncový rám 1 vodící rám / výztuha 2 zdvih = vytažení P.C. = stlačení zdvih = vytažení - stlačení P.C. B B = šířka měchu a = výška měchu
VíceZdvižné převodovky Typ TSE I S rotujícím šroubem
Šroub je pevně spojen se šnekovým kolem a otáčí se společně. Matice se tedy pohybuje nahoru a dolů. Inovativní stavebnicový systém zdvižných převodovek umožňuje perfektní řešení pohonů z cenově výhodných
VíceŠroubení s nástrčnou koncovkou NPQH
Použití Bez oklik ke správnému šroubení. Quick Star nabízí pro každé připojení bezpečné řešení. Komfortní systém šroubení obsahuje více než 1000 typů standardních a funkčních šroubení. Přehled kombinací
VíceKlapka Série 14b / Série 14c
Klapka Série 14b / Série 14c Použití: Těsně uzavírací, dvojitě excentrická regulační klapka obvzáště pro chemický průmysl pro použití na agresivní média a páru: jmenovité světlosti 3 až 20, DN80 až DN500
VíceBolt securing system
Systém jištění šroubových spojů Vyrobeno z vysoce kvalitní oceli Vhodné i pro obzvlášť náročné provozní podmínky Zaručuje maximální bezpečnost Řešení pro profesionály Systém NORD LOCK je založen na principu
VíceOpěrné, polohovací a dorazové prvky
Opěrné, polohovací a dorazové prvky 903 K0282 Výkyvné opěrky Provedení C s vnějším závitem, kulička zploštělá, rovná opěrná plocha Provedení F s vnějším závitem, kulička zploštělá, rýhovaná opěrná plocha
VíceOtočné přívody pro tlakový olej, stlačený vzduch
Otočné přívody pro tlakový olej, stlačený vzduch Technické údaje o výrobcích Otočné přívody pro tlakový olej, jednokanálové 0086-010-velikost-160 9.03.00 Otočné přívody pro tlakový olej, dvoukanálové 0088-226/326-velikost-010040
VíceStrojní součásti ČÁSTI STROJŮ R
Strojní součásti ČÁSTI STROJŮ CÍLE PŘEDNÁŠKY Seznámení studentů se základními stavebními prvky strojů a strojního zařízení hřídele, uložení a spojky. OBSAH PŘEDNÁŠKY 1. Strojní součásti. 2. Hřídele a čepy.
VíceLineární vedení LinTrek
Lineární vedení Lineární vedení LinTrek Obsah Popis 93 Příklady montáže 94 Vodící rolny 95 Čepy rolen 96 Vodící kolejnice 97 Montážní rozměry 98 Montáž a provoz 100 Výpočty 101 92 Lineární vedení LinTrek
VíceGRIP-L POTRUBNÍ SPOJKY STRAUB. Potrubní spojky pro kovová potrubí, axiáln pevné spoje. PROVOZNÍ TLAK DO PN 16. PRÙMÌR 26,9 AŽ 606.
STRAUB GRIP-L Potrubní spojky pro kovová potrubí, axiáln pevné spoje. PROVOZNÍ TLAK DO PN 16 PRÙMÌR 26,9 AŽ 606.9 mm TEPLOTNÍ ROZSAH -20 C až +80 C HENNLICH INDUSTRIETECHNIK spol. s. r. o. tel.: 416 711
VíceADAPTÉRY PRO ÚHLOVÉ NASTAVENÍ
V nabídce příslušenství jsou úhlové adaptéry, které je možné namontovat na nosný systém nebo na zeď. Velmi jednoduchá montáž, dobře přístupné kanály pro kabeláž. Krokové nastavení požadovaného úhlu dle
VíceINFORMACE O VÝROBKU SKINTOP ST-M
, plastová kabelová vývodka se zvýšenou odolností proti olejům s variabilními rozsahy sevření, trvalou ochranou proti vibracím, pro offshore aplikace Info Nyní s krytím IP 69! Ověřená spolehlivost i v
VíceKOMPONENTY DO ROZVADĚČŮ Ventilátory Kryos3
KOMPONENTY DO ROZVADĚČŮ Ventilátory Kryos3 GHV Trading, spol. s r.o. Edisonova 3, 612 00 Brno Tel.: +420-541 235 532 +420-541 235 386 E-Mail: ghv@ghvtrading.cz Ventilátory a výstupní mřížky s filtrem pro
VíceRA/8000, RA/8000/M ISO/VDMA Válce Dvojčinné - Ø 32 až 320 mm
R/8000, R/8000/M ISO/VDM Válce Dvojčinné - Ø 32 až 320 mm Dle ISO 15552, ISO 6431, VDM 24562 a NFE 49-003-1 Vysoký výkon, mechanická odolnost a spolehlivost Široká řada možností připevnění MTERIÁLY Plášť
VíceMontáž v Brně. Válec. 32 100 mm. Katalogový list 2.29.001-1CZ 67. Veličiny podle VDI 3294. Údaje o tlaku přetlak. Značka Jednotka Poznámka.
Technické změny vyhrazeny A1P507D00LW00X Veličiny podle VDI 3294 Veličina Všeobecně Název Řada Druh konstrukce Způsob upevnění Druh připojení Značka Jednotka Poznámka Válec s pístnicí AZ5 dvojčinný s tlumením
VíceRM/900/M Válce v palcových rozměrech Dvojčinné, Ø 1 1/4 až 14
RM/900/M Válce v palcových rozměrech Dvojčinné, Ø 1 1/4 až 14 Ideální pro široký okruh průmyslových aplikací Rozsáhlá řada uchycení Robustní, spolehlivá a zavedená konstrukce TECHNICKÁ DT Médium: Stlačený
VíceŠroubení s nástrčnými koncovkami NPQP
Použití Bez oklik ke správnému šroubení. Quick Star nabízí pro každé připojení bezpečné řešení. Komfortní systém šroubení obsahuje více než 1000 typů standardních a funkčních šroubení. Přehled kombinací
VíceUPÍNACÍ HROTY ČSN ISO 298 ( ) DIN 806
UPÍNACÍ HROTY ČSN ISO 298 (24 3310) DIN 806 Upínací hroty slouží k upínání obrobků na obráběcích strojích nebo kontrolních přístrojích. Hroty velikosti Mk = 1 5 jsou celé kaleny na tvrdost HRC 58 62. U
VíceBRA : pro vytápění a klimatizace (HVAC), rozvody vody a tlakový vzduch.
1) Výrobek: KULOVÝ UZÁVĚR PŘÍRUBOVÝ série 02 na vodu nerez 2) Typ: BRA.02.622 3) Charakteristika použití: Tato série obsahuje přírubové kulové uzávěry s děleným tělem z nerezové oceli CF8-M a plovoucí
VíceČIŠTĚNÍ A MYTÍ - čištění kanalizace IK 25
IK 25 Černá, hladká pryž SBR Dva textilní oplety Černá, hladká pryžová směs, vysoce odolná proti oděru NR/BR Od -35 C do +80 C Hadice je určena pro ové čistění kanalizace. Charakteristická velmi vysokou
VíceUzavírací/rotační šroubení s nástrčnými koncovkami QS, Quick Star
Uzavírací/rotační šroubení s nástrčnými koncovkami QS, Quick Star 3druhyzávitů M,RaG otočné o 360 šroubení lze opakovaně zašroubovat až pětkrát 2006/10 změny vyhrazeny výrobky 2007 3/-1 Uzavírací/rotační
Více
