1 MASARYKOVA UNIVERZITA PEDAGOGICKÁ FAKULTA Katedra technické a informační výchovy Didaktické materiály pro výuku základů technického kreslení na druhém stupni základní školy Diplomová práce Brno 2015 Vedoucí práce: Ing. Zdeněk Hodis, Ph.D. Autor práce: Bc. Dana Polášková

2 Bibliografický záznam POLÁŠKOVÁ, Dana. Didaktické materiály pro výuku základů technického kreslení na druhém stupni základní školy : Diplomová práce. Brno : Masarykova univerzita, Fakulta pedagogická, Katedra technické a informační výchovy, Vedoucí diplomové práce Ing. Zdeněk Hodis, Ph.D. Anotace Diplomová práce Didaktické materiály pro výuku základů technického kreslení na druhém stupni základní školy se zabývá problematikou technického kreslení. Úvodní část se zabývá didaktikou techniky, zařazení technického kreslení do RVP ZV. V příloze se nacházejí pracovní listy, které vycházejí z teoretických poznatků. Poslední část se týká výzkumu, který ověřuje pracovní listy. Annotation Master's thesis "Didactic materials for teaching the basics of technical drawing in the second grade of primary school" deals with the issue of technical drawing. The introductory part deals with the didactics of the techniques, the inclusion of a technical drawing to the RVP ZV. In the annex are worksheets, which are based on theoretical knowledge. The last part concerns the research that validates the work sheets. Klíčová slova Technické kreslení, technická výchova, technické zobrazování, kótování, technická dokumentace. Keywords Technical drawing, technical education, technical imaging, dimension, technical documentation.

3 Prohlášení Prohlašuji, že jsem závěrečnou diplomovou práci vypracovala samostatně, s využitím pouze citovaných literárních pramenů, dalších informací a zdrojů v souladu s Disciplinárním řádem pro studenty Pedagogické fakulty Masarykovy univerzity a se zákonem č. 121/2000 Sb., o právu autorském, o právech souvisejících s právem autorským a o změně některých zákonů (autorský zákon), ve znění pozdějších předpisů. V Brně dne 30. listopadu Bc. Dana Polášková

4 Poděkování Na tomto místě bych ráda poděkovala svému vedoucímu práce Ing. Zdeňkovi Hodisovi, Ph.D., za cenné připomínky a odborné rady, kterými přispěl k vypracování této diplomové práce. Děkuji všem pedagogům z navštívených škol za jejich ochotu. V neposlední řadě bych ráda poděkovala své rodině a manželovi za pomoc a trpělivost.

5 Obsah ÚVOD TECHNICKÉ KRESLENÍ NA ZÁKLADNÍ ŠKOLE RÁMCOVÝ VZDĚLÁVACÍ PROGRAM ČLOVĚK A SVĚT PRÁCE DIDAKTIKA TECHNICKÝCH PŘEDMĚTŮ TECHNICKÉ KRESLENÍ ZÁKLADY RÝSOVÁNÍ TECHNICKÁ NORMALIZACE ZÁKLADY ZOBRAZENÍ PROSTOROVÝCH ÚTVARŮ PRAVOÚHLÉ PROMÍTÁNÍ ZOBRAZOVÁNÍ JEDNODUCHÝCH A SLOŽENÝCH TĚLES PRAVIDLA PRO ZOBRAZOVÁNÍ KÓTOVÁNÍ ROZŠIŘUJÍCÍ UČIVO PRO ZÁKLADNÍ ŠKOLU VÝUKOVÉ MATERIÁLY VYUŽITÍ VÝUKOVÝCH MATERIÁLŮ NA ZÁKLADNÍ ŠKOLE PŘEDSTAVENÍ A CÍL VÝZKUMU METODIKA VÝZKUMU VÝZKUMNÉ OTÁZKY A DOTAZNÍK REALIZACE VÝZKUMU A VÝZKUMNÝ VZOREK ZÁZNAM ROZHOVORŮ VYHODNOCENÍ DOTAZNÍKŮ ZÁVĚR ŠETŘENÍ ZÁVĚR SEZNAM OBRÁZKŮ SEZNAM TABULEK SEZNAM GRAFŮ SEZNAM PŘÍLOH POUŽITÁ LITERATURA PŘÍLOHY... 66

6 Úvod Cílem této diplomové práce je navrhnout a vytvořit soubor pracovních listů pro výuku technického kreslení na druhém stupni základní školy podle platných technických norem a správných didaktických zásad. Umožnit jejich použití jako opory při výuce na základních školách, nebo k základnímu procvičování znalostí na středních odborných školách s technickým zaměřením. V současné době se mezi výukovými materiály neobjevuje žádná učebnice pro základní školu, která by obsahovala pracovní listy k procvičování učiva, a proto je cílem návrh a vytvoření souboru pracovních listů vhodných pro výuku na základní škole. Navrhované řešení musí umožňovat jednoduchou práci s nimi a pochopitelné zadání. Diplomová práce je rozdělena na dvě hlavní části. První část je teoretická, která se dělí do dvou hlavních kapitol. První kapitola vychází ze současných požadavků rámcového vzdělávacího programu pro vzdělávání především oblasti Člověk a svět práce. Uvádí obecnou didaktiku technických předmětů. Druhá kapitola představuje základní a rozšiřující učivo technického kreslení a konstruování na základní škole. Druhá část je praktická. V první kapitole je popsán vzhled a obsah jednotlivých pracovních listů. Soubor pracovních listů je navržen tak, aby obsahoval náplň učiva technického kreslení na základní škole. Jsou tu zmíněny i rizika, která mohou vzniknou při samostatné práci s nimi. Další kapitola je věnována ověřování pracovních listů, které proběhlo v podobě výzkumného šetření. Závěr práce obsahuje zjištěné výsledky a jejich zhodnocení. 6

7 1 Technické kreslení na základní škole Na základních školách se klade důraz na rozvoj technického vzdělávání a manuálních dovedností. Předmět technické kreslení žákům rozvíjí prostorovou představivost, technické myšlení, tvůrčí činnost, porozumění jednoduchým technickým náčrtkům a výkresům. Během výuky se žáci seznámí s normami, podle kterých budou schopni prakticky vytvořit výkresovou dokumentaci zobrazující jednoduchý objekt. Získané znalosti mohou využít během svého života, při orientaci v montážních návodech technických výrobků. Technické kreslení souvisí i s ostatními předměty vyučovanými na základní škole. Při výuce se žáci zdokonalí v rýsování a znázorňování těles. Tyto dovednosti jsou vhodné pro budoucí uchazeče středních škol se zaměřením na technické obory. 1.1 Rámcový vzdělávací program Nejvyšší úroveň nároků na vzdělávání v České republice je definována Rámcovým vzdělávacím programem (RVP) a projektem Národní program pro rozvoj vzdělávání, označovaným jako Bílá kniha. Soustava kurikulárních dokumentů pro vzdělávání žáků od 3 do 19 let má dvě úrovně státní a školní. Státní úroveň představuje Národní program vzdělávání a Rámcový vzdělávací program, určuje rámec základního vzdělávání. Školní vzdělávací program představuje školní stupeň. Každá škola si tvoří svůj školní vzdělávací program podle stanovených zásad, které se nacházejí v Rámcovém vzdělávacím programu. Aby škola mohla uskutečnit stanovené nároky, vytváří a postupně rozvíjí u žáků klíčové kompetence, které představují souhrn vědomostí, dovedností, schopností, postojů a hodnot důležitých pro osobní rozvoj a uplatnění každého člena společnosti. V Rámcově vzdělávacím programu jsou za klíčové považovány tyto pravomoci: kompetence k učení, kompetence k řešení problémů, kompetence komunikativní, kompetence sociální a personální, kompetence občanské, kompetence pracovní. (RVP ZV [online]) Jednotlivé klíčové kompetence se navzájem prolínají. Technické kreslení na druhém stupni základní školy rozvíjí tyto kompetence: Kompetence k učení: - žák se učí vyhledávat a třídit informace, prezentovat je na základě pochopení jejich významu a obsahu, 7

8 - žák se učí používat obecně užívané termíny, znaky a symboly, získané poznatky pak aplikuje při řešení praktických problémů v různých předmětech, - žák se učí zručnosti pracovat s rýsovacími pomůckami, informačními technologiemi, které využívá v ostatních vzdělávacích oblastech, - žák používá jako zdroje informací tištěné i digitální dokumenty. Kompetence k řešení problémů: - žák se učí získané poznatky zobecňovat a aplikovat v životě, - žák se učí vyhodnocovat, zpracovávat a ověřovat věrohodnost informací, - žák řeší problémy samostatně a vybírá vhodné způsoby řešení. Kompetence komunikativní: - žák používá správné názvosloví, - žák umí formulovat své názory a vysvětlit své myšlenky. Kompetence sociální a personální: - žák spolupracuje ve skupině podle svých schopností a znalostí, na základě své role během aktivity pozitivně ovlivňuje kvalitu společné práce, - žák si utváří pozitivní představu sám o sobě, díky zvyšování sebedůvěry během rozvoje znalostí a dovedností. Kompetence občanské: - žák se rozhoduje zodpovědně podle dané situace, - žák rozumí základním principům a dodržuje zákony, normy a informační etiku. Kompetence pracovní: - žák využívá získané znalosti a zkušenosti v běžné praxi a přípravě na budoucnost, - žák je seznámen se zásadami bezpečnosti a ochrany zdraví při práci, zásadami hygieny práce. 8

9 Vzdělávací obsah základního vzdělávání je v Rámcovém vzdělávacím programu pro základní vzdělávání orientačně rozdělen do devíti vzdělávacích oblastí. Jednotlivé vzdělávací oblasti jsou tvořeny jedním vzdělávacím oborem nebo více obsahově blízkými vzdělávacími obory: Jazyk a jazyková komunikace (Český jazyk a literatura, Cizí jazyk); Matematika a její aplikace (Matematika a její aplikace); Informační a komunikační technologie (Informační a komunikační technologie); Člověk a jeho svět (Člověk a jeho svět); Člověk a společnost (Dějepis, Výchova k občanství); Člověk a příroda (Fyzika, Chemie, Přírodopis, Zeměpis); Umění a kultura (Hudební výchova, Výtvarná výchova); Člověk a zdraví (Výchova ke zdraví, Tělesná výchova); Člověk a svět práce (Člověk a svět práce). (RVP ZV [online]) 1.2 Člověk a svět práce Člověk a svět práce zastupuje v Rámcovém vzdělávacím programu oblast techniky. Obor je orientován na praktické pracovní dovednosti a připravuje žáky do života ke zvládnutí běžných manuálních činností v domácnosti (např. výměna žárovky, správné porozumění montážnímu návodu), k volbě dalšího vzdělávání a přípravě na budoucí povolání. Člověk a svět práce je rozdělen na 1. stupni na čtyři tematické okruhy Práce s drobným materiálem, Konstrukční činnosti, Pěstitelské práce, Příprava pokrmů, které jsou pro školu povinné. Na 2. stupni je rozdělen na osm tematických okruhů Práce s technickými materiály, Design a konstruování, Pěstitelské práce a chovatelství, Provoz a údržba domácnosti, Příprava pokrmů, Práce s laboratorní technikou, Využití digitálních technologií, Svět práce. Tematické okruhy na 2. stupni tvoří nabídku, z níž školy vybírají podle svých podmínek a pedagogických záměrů, kromě povinného tematického okruhu Svět práce, minimálně další dva tematické okruhy. Vybrané tematické okruhy je nutné realizovat v plném rozsahu. (RVP ZV [online]) Náplň všech tematických okruhů je určena všem žákům bez výjimky. Zásady bezpečnosti a hygieny při práci jsou nedílnou součástí těchto okruhů. V této oblasti se charakterizuje cílové zaměření pomocí klíčových kompetencí, které vede žáky k: pozitivnímu vztahu k práci a k odpovědnosti za kvalitu svých i společných 9

10 výsledků práce osvojení základních pracovních dovedností a návyků z různých pracovních oblastí, k organizaci a plánování práce a k používání vhodných nástrojů, nářadí a pomůcek při práci i v běžném životě vytrvalosti a soustavnosti při plnění zadaných úkolů, k uplatňování tvořivosti a vlastních nápadů při pracovní činnosti a k vynakládání úsilí na dosažení kvalitního výsledku poznání, že technika jako významná součást lidské kultury je vždy úzce spojena s pracovní činností člověka autentickému a objektivnímu poznávání okolního světa, k potřebné sebedůvěře, k novému postoji a hodnotám ve vztahu k práci člověka, technice a životnímu prostředí chápání práce a pracovní činnosti jako příležitosti k seberealizaci, sebeaktualizaci a k rozvíjení podnikatelského myšlení orientaci v různých oborech lidské činnosti, formách fyzické a duševní práce a osvojení potřebných poznatků a dovedností významných pro možnost uplatnění, pro volbu vlastního profesního zaměření a pro další životní a profesní orientaci. (RVP ZV [online]) Technické kreslení na druhém stupni základní školy je zařazeno do více vzdělávacích tematických okruhů oboru Člověk a svět práce. U každého okruhu je v RVP stanoveno učivo a očekávané výstupy žáků. Tematický celek Práce s technickými materiály seznamuje žáky se všemi druhy materiálů (dřevo, plast, kov), pracovními nástroji a pomůcky. Do tohoto okruhu patří technická dokumentace a výroba jednoduchého náčrtu. Další celek, kam by mohlo být zařazeno technické kreslení, je Design a konstruování. Zde si žáci mohou vyzkoušet sestavení daného modelu podle návodu, náčrtu, plánu nebo jednoduchého programu. Do celku Svět práce se dají zařadit informace žákům o budoucí profesní orientaci. Může se poukázat na profese, které se technickým kreslením zabývají nebo s ním souvisí. (RVP ZV [online]) 1.3 Didaktika technických předmětů Didaktika je teorie vzdělávání a vyučování. Zkoumá podstatu vzdělávání a vyučování, jejich cíle a obsah, organizační formy, vyučovací zásady, metody, 10

11 prostředky. (Friedmann, 2001) Obecná didaktika se v dnešní době rozděluje na dílčí skupiny, tzv. oborové didaktiky. Oborová didaktika je disciplína orientovaná na začlenění odborných poznatků do výuky. Napomáhá k osvojení nezbytných vědomostí a dovedností pro lepší tvorbu a efektivní využití organizačních forem a vyučovacích metod a prostředků. Kropáč a kolektiv považují ve své knize tyto úkoly didaktiky technických předmětů za hlavní: zvyšovat efektivitu vyučovacího procesu v technických předmětech, na základě výzkumů přizpůsobovat učivo, metody, formy a materiální prostředky požadavkům praxe na absolventy vzdělávání a současnému stavu vědeckého poznání, pomáhat vytvářet speciální didaktiky (metodiky) jednotlivých technických předmětů. (Kropáč a kol., 1996) Vyučovací proces Vyučovací proces je tvořen společnou činností učitele a žáka. (Friedmann, 2001) Učitel jako kvalifikovaný odborník má řídící funkci a žáci si aktivně osvojují učivo. Učitel předává učivo upravené podle stanovených cílů, didaktických zásad, vyučovacích metod i prostředků. Formování vědomostí, dovedností a návyků probíhá díky získaným schopnostem. Vědomosti jsou pochopená a zapamatovaná fakta, osvojené poznatky a vztahy mezi nimi. Dovednosti jsou cvikem získané motorické nebo myšlenkové struktury. Jde o praktickou aplikaci vědomostí. Návyky jsou schopnosti automatického výkonu určité činnosti. Schopnosti jsou získané předpoklady pro určitý poznávací nebo motorický výkon. Vyučovací proces se dělí na tyto etapy: Motivace příprava žáků na aktivní osvojování učiva. Hlavním úkolem této etapy je vzbudit u žáků zájem a podnítit je k činnosti. Expozice nové učivo, vytváření nových vědomostí a dovedností. Fixace a aplikace upevňování a prohlubování učiva, používání osvojených vědomostí a dovedností. Diagnostika a klasifikace prověřování výsledků celého procesu výuky. (Friedmann, 2001) 11

12 Další dělení vyučovacího procesu označuje Cangelosi termínem model vyučovacího procesu: 1) stanovení potřeb žáků 2) stanovení učebního cíle 3) výběr učebních činností 4) příprava na učební činnosti 5) vedení učebních činností 6) zhodnocení stupně dosažení učebního cíle. (Cangelosi, 1993) Vyučovací forma Vyučovací proces probíhá v různých vyučovacích formách. Nejznámější z nich je vyučovací hodina. Jde o předem určený časový celek pro práci učitele a žáků. Další vyučovací formy jsou: individuální výuka, frontální výuka, projektová výuka, diferencovaná výuka, skupinová výuka, týmová výuka atd. (Friedmann, 2001) Vyučovací metody Pod pojmem vyučovací metoda bývá obvykle chápán způsob dosahování cíle výuky, určitý uspořádaný postup, cesta. Nebo také soubor všech způsobů uspořádání činností učitele i žáků, které směřují ke stanoveným cílům. (Friedmann, 2001) Z této definice vyplývá, že vyučovací metoda je prostředek sloužící k dosažení výukových cílů. Je součástí vyučovacího procesu a zaměřuje se na didaktické prvky: žák učitel obsah výuky. Vyučovací metody se dělí podle různých kritérií. Podle postupu vyučovací práce rozdělujeme na komparativní, analytické, syntetické, induktivní, deduktivní, genetické a systematické. Podle typu poznání se člení na slovní, názorně demonstrační a praktické. Existují další kritéria dělení, záleží na využití vyučovací metody. Cíle výuky Vzdělávací cíle jsou v literatuře definovány různě. Výukové cíle charakterizují, které činnosti a poznatky si mají žáci osvojit. Nejčastěji se dělí na tyto druhy: kognitivní (vzdělávací, poznávací) osvojení poznatků, afektivní (postojové) ovlivnění postojů a hodnot, psychomotorické (výcvikové) získání dovedností. (Friedmann, 2001) 12

13 2 Technické kreslení Technické kreslení je název pro veškeré druhy kreslení v technických oborech, jako je strojírenství, stavebnictví, elektrotechnika atd. Vychází ze základů deskriptivní geometrie. Technické kreslení se odchyluje od zásad deskriptivní geometrie v tom, že jednotlivé obrazy jsou přehledné a snadno pochopitelné. Znázorňování těles rozvíjí představivost, tvořivost a napomáhá k zdokonalování se v rýsování. (Švercl, 2003) 2.1 Základy rýsování Technické kreslení je skoro na celém světě normalizováno, proto je výkres srozumitelný pro všechny technicky vyspělé země. Jednotlivá pravidla jsou zapsány v normách ČSN (české normy) a ISO (mezinárodní normy). Těchto předpisů je mnoho, v této práci se objeví jen ty nejzákladnější Pomůcky pro rýsování Kvalitní výkresovou dokumentaci lze vytvořit jen se správným vybavením. Vhodné a správně udržované pomůcky mohou usnadnit a urychlit tvorbu technického výkresu. Základní potřebou při rýsování je tužka. Na světe existuje mnoho druhů tužek jako jsou obyčejné, mechanické (Versatil) nebo mikrotužky. U obyčejných tužek se zajímáme především o tvrdost tuhy. Následující tabulka obsahuje pro lepší orientaci označení a stupeň tvrdosti. Pro rýsování návrhů a vytahování obrysových hran jsou určeny tuhy HB, F a H. Nejtvrdší tuhy 2H až 5H se využívají pro kótovací čáry a osy. Mechanické tužky se musí často ostřit nejčastěji pomocí brousítka nebo smirkového papíru. Tuha se ostří do šikmé špičky (obr. 1). Výhodou mikrotužek je, že se nemusí ostřit, ale pro různou tloušťku čar je potřeba více mikrotužek s odpovídajícím průměrem tuh. Tužku držíme asi 30 mm od její špičky. Při rýsování čar podle pravítka má tužka svírat s výkresem úhel 75 a ve směru kreslení má být nakloněna pod úhlem 60. (Veselík, 2003) Tabulka 1 Stupeň tvrdosti tužek (Veselík, 2003) Stupeň tvrdosti 0 0,75 1,5 2 2,25 2,5 3 3,5 4 4,5 5 5,5 Označení 5B 4B 3B 2B B HB F H 2H 3H 4H 5H Použití grafické a výtvarné práce náčrtky a školní práce technické výkresy 13

14 Obrázek 1 Správné ostření tuhy (Veselík, 2003) Při rýsování tužkou bude nejlepším pomocníkem guma. Nejvhodnější stěrací pryž k vymazání čar či opravám čar je plastický pryž. Kružítko patří mezi důležitou pomůcku při rýsování kružnic a oblouků. Kružidlo se vyrábí plastové a kovové, které je kvalitnější. Skládá se ze dvou ramen, jedno je ukončeno hrotem a v druhém se nachází tuha. Tu ostříme podobně jako u mechanické tužky viz obr. 1. (Veselík, 2003) Pravítko slouží k rýsování úseček, přímek a měření délky. V dnešní době se nejčastěji vyrábí plastové pravítka s rozsahem 10 50cm. Speciální případ je přiložné pravítko tzv. příložník, který má tvar písmena T. Používá se při kreslení na rýsovací desce, kdy přiložíme hlavu pravítka k hraně desky a podle druhé části se rýsuje. (obr. 2) Dalším typem jsou trojúhelníková pravítka, která existují rovnoramenná s úhly 90 a 45 nebo nerovnoramenná s úhly 90, 60 a 30. Při rýsování se využívají oba dva typy, nejlépe rovnoramenný s ryskou a z průhledného plastu pro zobrazení již nakreslených obrazů. 14

15 Obrázek 2 Rýsovací deska s příložníkem (Švercl, 2003) Pro rýsování kružnic nebo oblouků s malým poloměrem se využívají šablony. Existují různé typy, např. pro psaní technického písma, pro kreslení kružnic, oblouků, elips a maticových hlav šroubů. Křivítka jsou šablony, které mají různé tvary a velikosti, sloužící pro kreslení křivek. Vyrábějí se pevná nebo plastická tvarovatelná. V technickém kreslení se rýsují úhly, pomocníkem na jejich měření je úhloměr. V dnešní době se vyrábí především plastový s úhloměrnou stupnicí 180. Na rýsovací desku se přilepí rýsovací papír pro kvalitnější rýsování, a aby se nekrčil při práci s příložníkem. Desky mají stejný formát jako výkresy (A4, A3, A2 atd.), výběr záleží na velikosti rýsovacího papíru, na který se bude kreslit. Existují i kreslící stoly, které nahrazují rýsovací desky a tvoří vybavení kanceláří. Rýsovací papír často označovaný jako výkres se vyrábí z bílého kladívkového papíru. Může mít různé normalizované formáty, které jsou neoříznuté. Např. 240x330 mm, 330x450 mm. Rýsovací papír musí být kvalitní, aby byl odolný proti odírání povrchu gumou. (Švercl, 2003) Zásady a návyky při rýsování Při tvorbě výkresové dokumentace je potřeba dodržovat správné zásady a návyky. Tato pravidla a postupy usnadní kreslení: Rýsovací pomůcky, oděv a ruce musí být vždy čisté, aby neumazaly výkres. Dbát na dostatečné osvětlení, přednostně denním světlem. Vhodné uspořádání pracovního místa. Přesné kreslení vyžaduje dostatek času, klid a pečlivost. 15

16 Dodržujeme správné držení těla a úchop pomůcek. Vzdálenost očí od rýsovací desky mít od 250 do 300 mm. Rýsovat od shora dolů a zleva doprava. Při kreslení tužkou nebo tuží je potřeba dávat pozor, aby se čáry nerozmazaly. Během rýsování dělat krátké přestávky na protažení těla a odpočinek pro oči. (Kletečka, 2007) Obrázek 3 Polohy těla při jednotlivých typech konstruování (Kletečka, 2007) 2.2 Technická normalizace Technické normy jsou pravidla, která určují, sjednocují pracovní postupy a hlavní parametry výrobků. Tyto předpisy usnadňují sériovou výrobu, umožňují vyměnitelnost dílů a spolupráci na mezinárodní úrovni. V dnešní době existuje velké množství norem, které se mohou rozdělit podle oblasti působnosti. České normy (ČSN) mají platnost na území celého státu. Vydávání zabezpečuje Úřad pro technikou normalizaci, metrologii a státní zkušebnictví (ÚNMZ). Národní normy se číslují systematicky podle šestimístného třídícího znaku, který je zobrazen na následujícím obrázku. Obrázek 4 Systematické číslování norem (Švercl, 2003) Evropské normy (EN) platí především na území států Evropské unie. Vydavatelem je Evropská komise pro normalizaci (CEN). Mezinárodní normy (ISO) mají celosvětovou platnost. Jejich tvorbu má na starosti Mezinárodní organizace pro normalizaci (ISO). (Kletečka, 2007) 16

17 2.2.1 Technické výkresy Technický výkres je základním dorozumívacím prostředkem při výrobě tělesa. Proto je vytvořen podle stanovených pravidel danými státními i mezinárodními technickými normami. Obsahuje soubor informací o výrobku, které slouží pro všechny etapy výrobního procesu. Druhy technických výkresů Náčrt (skica) se kreslí většinou od ruky na libovolný kreslicí papír bez zřetele na měřítko. Často bývá prvním nákresem nového výrobku. Originál je výkres určitého výrobku narýsovaný podle norem v daném měřítku na rýsovací papír, který obsahuje předepsané údaje. Originální výkres je archivován a slouží pro zhotovení kopií. Kopie (snímek) se pořizuje pomocí reprografických metod. Využívá se jako podklad pro výrobu. (Kletečka, 2007), (Švercl, 2003) Formáty technických výkresů V knize konstruování a technická grafika pro učitele je formát definován takto: Formátem výkresu se rozumí rozměry originálů i kopií. Všechny formáty jsou odvozeny ze základního formátu, který má plochu 1m 2. Vznikají půlením delší strany většího formátu. Všechny formáty se používají s orientací na ležato s výjimkou formátu A4, který se používá na stojato. (Stibor, 1997) Norma ČSN ISO 5457 určuje rozměry výkresů. Seznam jednotlivých formátů je uveden v následující tabulce. Norma definuje tyto řady výkresových listů: Formáty ISO-A jsou základní doporučenou řadou rozměrů výkresů. Prodloužený formát jsou to přesně určené násobky 3, 4, 5 základní šířky (210 mm) formátu A4, nebo násobky 3, 4 základní výšky (297 mm) formátu A3. Zvlášť prodloužený formát jedná se o větší násobky formátů a využívají se výjimečně. (Švercl, 2003) Tabulka 2 Rozměry oříznutých a neoříznutých listů formátů a rozměry kreslící plochy (v mm) Označení formátu Oříznutý list Kreslicí plocha Neoříznutý list a 1 b 1 a 2 0,5 b 2 0,5 A A A a 3 2 b

18 A A Obrázek 5 Rozměry a orientace formátu A4 (Švercl, 2003) Úprava výkresových listů Před samotným rýsováním je potřeba doplnit výkresový list podle normy o prvky, které ho identifikují a usnadní orientaci na kreslicí ploše. Ruční kreslení je velmi pracné, proto se v praxi využívají předtisky výkresových listů nebo v počítačových programech šablony. Technický výkres by měl obsahovat tyto elementy: Rozměry a úprava popisového pole je určena normou ČSN ISO Umisťuje se do pravého dolního rohu kreslící plochy a jeho maximální délka je 170 mm, viz následující obrázek. V rozích oříznutého listu se nachází značky pro oříznutí, které slouží pro snadné oříznutí u neoříznutých formátů. Kreslící plocha je ohraničena souvislou tlustou čárou. Po oříznutí formátu vznikne vlevo okraj o šířce 20mm a vpravo, nahoře a dole o šířce 10mm. Souřadnicová síť slouží k jednodušší orientaci prvků na kreslící ploše. Označuje se shora dolů písmeny velké abecedy a zleva doprava arabskými čísly. U formátů A0 A3 je síť umístěna po všech stranách oříznutého listu, u formátu A4 se nachází pouze nahoře a vpravo. 18

19 Středicí značka je umístěna uprostřed každé strany kreslicí plochy. (Kletečka, 2007) Obrázek 6 Úprava výkresového listu (Kletečka, 2007) Norma ČSN upravuje skládání kopií technických výkresů formátu A0 až A3 podél myšlených čar na formát A4 s popisovým polem na vrchní straně složeného výkresu. Originály se uchovávají v nesloženém stavu v archívu, aby nedošlo k poškození některé části výkresu. Na následujícím obrázku je znázornění jednotlivých formátů. (Švercl, 2003) Obrázek 7 Skládání výkresů (Kletečka, 2007) Měřítko Měřítko udává poměr délky určitého prvku předmětu zobrazeného na výkresu k jeho délce k jeho délce skutečné. (Veselík, 2003) Měřítko se využívá při rýsování proto, že některé strojní součástky jsou moc malé a je potřeba je zvětšit, nebo dům je potřeba zmenšit, protože by nešel nakreslit ve skutečné velikosti. Volba správného měřítka závisí na obsahu výkresu, jeho účelu, složitosti a velikosti zobrazovaného předmětu. Nákres by měl být čitelný i z větší vzdálenosti. 19

20 Použité měřítko při rýsování se zapisuje do popisového pole, kóty se však zapisují ve skutečné velikosti. Je-li aplikováno více měřítek na jednom výkrese, do popisového pole se zaznamenává měřítko hlavního obrazu, zbylá se zapisují k danému pohledu nebo řezu. (Veselík, 2003) Norma nám rozlišuje tři typy měřítka: skutečné, pro zmenšení a pro zvětšení. Jednotlivá normalizovaná měřítka najdete v následující tabulce: Tabulka 3 Normalizované měřítko Skutečná velikost 1:1 Měřítko pro zmenšení 1:2, 1:5, 1:10, 1:20, 1:50, 1:100, 1:200, 1:500, 1:1000, 1:2000, 1:5000, 1:10000 Měřítko pro zvětšení 2:1, 5:1, 10:1, 20:1, 50: Technické písmo výrobě Písmo společně s nákresem je základním dorozumívacím prostředkem při tělesa. Norma ČSN definuje základní způsoby psaní písma: volnou rukou, pomocí šablony nebo počítačem řízeným kreslícím zařízením. Velikost písma vychází z výšky písmen velké abecedy (h), uvádí se v milimetrech, jednotlivé hodnoty obsahuje následující tabulka. Tabulka 4 Výška velkých písmen v technické dokumentaci Geometrická řada výšek písma (mm) 1,8 2,5 3, Písmo na technickém výkrese se píše kolmé nebo se sklonem 75. Dále se rozlišuje na tři typy: Písmo typu A a B kolmé se zapisuje do čtvercové sítě, skládá se z úseček a oblouků kružnic. Písmo typu A a B šikmé se píše pod úhlem 75. Písmu typu CAD v provedení CA a CB slouží pro vektorový popis na počítači. (Švercl, 2003) Obrázek 9 znázorňuje ostatní rozměry písma, které jsou odvozeny od velikosti písma. Označení jednotlivých písmen a jejich parametry najdete v tabulce 5. 20

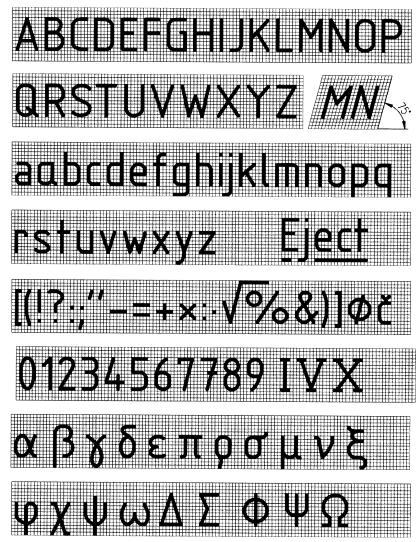

21 Obrázek 8 Zápis znaků písma typu B (Kletečka, 2007) Obrázek 9 Rozměry písma typu B (Kletečka, 2007) Tabulka 5 Poměrné velikosti písma (Kletečka, 2007) Parametr písma typu A Označení Typ A Typ B nebo typu B (14/14) (10/10) Výška písmen h h h Výška písmen (10/14) (7/10) c malé abecedy h h Dolní dotah (4/14) (3/10) písmen malé k h h abecedy (7/14) (6/10) Šířka písmen g Mezera mezi písmeny Nejmenší řádkování pro písmo s diakritickými znaménky Mezera mezi slovy Tloušťka čáry a b e d h (2/14) h (25/14) h (6/14) h (1/14) h h (2/10) h (19/10) h (6/10) h (1/10) h 21

22 2.2.4 Druhy čar a jejich použití Základním prostředkem při zobrazování těles je čára. Na technickém výkrese se používají tyto čáry: plné (souvislé), přerušované (čárkované, tečkované) a střídavé (čerchované). U jednotlivých čar se rozlišuje také tloušťka, která je dělí na tenké, tlusté a velmi tlusté. Šířka čar bývá nejčastěji v poměru: tenká čára : tlusté čára : velmi tlustá čára = 1 : 2 : 4 (např. 0,5 mm : 1 mm : 2 mm) Čára musí mít v celé své délce stejnou tloušťku. Tabulka 6 Geometrická řada tlouštěk čar (mm) (Kletečka, 2007) Tloušťky čáry (d) 0,13 0,18 0,25 0,35 0,5 0,7 1,0 1,4 2,0 Čáry při rýsování rozlišujeme podle prvků, ze kterých se skládají. Tabulka 7 obsahuje základní přehled čar bez ohledu na tloušťku. Tabulka 7 Základní typy čar Číslo Zobrazení Název 01 Souvislá 02 čárkovaná 03 čárkovaná s dlouhými mezerami 04 čerchovaná s dlouhými čárkami 05 čerchovaná se dvěma tečkami 06 čerchovaná se třemi tečkami 07 tečkovaná čerchovaná s čárkami čerchovaná se dvěma čárkami 10 čerchovaná s tečkami 11 čerchovaná se dvěma čarami 12 čerchovaná se dvěma tečkami 13 čerchovaná se dvěma čarami a dvěma tečkami 14 čerchovaná se třemi tečkami 15 čerchovaná se dvěma čarami a třemi tečkami Na technických výkresech dochází k spojování nebo křížení čar. Čáry se spojují pomocí čárky, nesmí být použita mezera. Při křížení se musí čáry navzájem protínat. U rovnoběžných čar se jednotlivé mezery vzájemně střídají. (Kletečka, 2007) 22

23 Obrázek 10 Správné umístění čar (Kletečka, 2007) 2..3 Základy zobrazení prostorových útvarů Aby se dal výrobek vyrobit, musí se zobrazit ve vhodné poloze. Základní zobrazovací metodu nazýváme promítáním. Jednotlivé body tělesa se promítnou pomocí promítacích přímek na promítací rovinu, která se jmenuje průmětna. Zobrazování objektů využívá orientaci souřadnicov vého systému XYZ, do kterého se zaznamenává plošné (2D) i prostorové (3D) zobrazení. Při plošném se na těleso nahlíží z určitého směru a výsledný pohled se přenesee na průmětnou. Tak vznikne několik pohledů tělesa. Pracnější metodou je prostorové zobrazení, jež se v dnešní době využívá především na počítačích (např. program CAD Computer Adied Design). (Kletečka, 2007) Podle směru promítacích přímek se rozděluje promítání na: Středové Obrázek 11 Prostorové zobrazování a průměty (Kletečka, 2007) průmětnu. zobrazení Obraz objektu je vychází ze středu od průmětny. Obrázek 12 znázorňuje změnu velikosti. Toto promítání lze přirovnat osvícení objektu a jeho stínu. promítání, větší, čím je větší který leží mimo vzdálenost vzoru Rovnoběžné zobrazení promítací přímky jsou navzájem rovnoběžné i se směremm promítání. Tyto obrazy zachovávají velikost vzoru i jeho 23

24 obrazu. Promítací směr nesmí být rovnoběžný s průmětnou. Rovnoběžné zobrazení se dělí podle směru promítání na: o Při pravoúhlém promítání svírají promítací přímky s průmětnou pravý úhel. Toto zobrazení je více popsáno v následující kapitole. o Promítací přímky při kosoúhlém promítání svírají s průmětnou kosý úhel. Průmětna je rovnoběžná s nárysnou, která odpovídá souřadnicové rovině. (Švercl, 2003) Obrázek 12 Středové a rovnoběžné promítání (Švercl, 2003) Při zobrazovaní tělesa se využívají čáry o různé tloušťce a složené z jiných prvků. Následující tabulka obsahuje základní typy čar a jejich využití při rýsování. Tabulka 8 Typyy čar a jejich význam Název a zobrazení Souvislá tenká čára Souvislá tlustá čára Souvislá velmi tlustá čára Souvislá tenká čára od ruky Souvislá tenká čára se zlomy Použití čáry - zobrazení závitů - šrafování - kótovací a pomocné čáry - odkazové čáry - čáry ohybu ohýbaných ploch - viditelné hrany a obrysyy - ukončení délky závitů - čáry šipek u řezů a průřezů - vymezení kreslící plochy formátu výkresu - označení lepeného a pájeného spoje - přerušení obrazu - ukončení částečně nakresleného obrazu Čárkovaná tenká čára - zakryté (neviditelné) hrany a obrysy 24

25 Čerchovaná tenká čára Čerchovaná tlustá čára Čerchovaná tenká čára se dvěma tečkami (čárkami) - osy souměrnosti - roztečné kružnice a přímky - označení rovin řezů a průřezů - označení části povrchu součásti - krajní polohy pohyblivých částí - zobrazení původního a konečného tvaru - obrysy a hrany sousedících částí - ohraničení části plochy 2.4 Pravoúhlé promítání Pravoúhlé promítání patří mezi nejrozšířenější zobrazování objektů na technických výkresech. Objekt může být promítán až na šest navzájem kolmých průměten, které můžeme pro usnadnění představivosti považovat za roviny, v nichž leží stěny krychle. Platí však pravidlo, že se zobrazení provede jen nezbytně nutným počtem průmětů. (Švercl, 2003). Hlavním pohledem je ten, který obsahuje nejvíce informací. Ostatní pohledy jsou sdruženými pohledy. Pohled zepředu se nazývá nárys, pohled shora půdorys a pohled zprava nebo zleva bokorys. Při rýsovaní je potřeba zvolit optimální počet pohledů, aby zobrazily celý objekt. Nejčastěji se používá kombinace pohledu zepředu, pohledu shora, pohledu zleva. (Švercl, 2003) Obrázek 13 Pohledy na zobrazovaný objekt (Kletečka, 2007) Metody pravoúhlého promítaní Norma ČSN EN ISO povoluje dvě metody pravoúhlého promítání. Navzájem se od sebe liší umístěním objektu vůči pozorovateli a průmětnám. Objekty se zobrazují buď do prvního kvadrantu, nebo do třetího. Tyto způsoby umožňují promítnutí tělesa na šest průměten. Technická dokumentace musí obsahovat značku zvoleného promítání, pro správnou orientaci ve výkresu. (Švercl, 2003) 25

26 Obrázek 14 Orientace promítání v prvním a třetím kvadrantu (Kletečka, 2007) Metoda promítání v 1. kvadrantu Tato metoda, která se označuje ISO E neboli evropské promítání, se používá v České republice a ostatních evropských zemích. Objekt při promítání do 1. kvadrantu je umístěn mezi pozorovatele a průmětny (obr. 15). Zobrazování na výkrese provádíme pouze v jedné rovině, a proto si představíme jednotlivé průmětny sklopené do nákresny, která je ztotožněna s nárysnou. Takto sklopené, příp. otočené, průmětny se nazývají sdružené průmětny. Obrazy ve sdružených průmětnách se nazývají sdružené obrazy. Na technických výkresech nekreslíme průsečnice jednotlivých průměten, tj. souřadnicové osy x, y, z, ani promítací přímky. (Švercl, 2003) Vzdálenost mezi sdruženými obrazy vychází z rozložení jednotlivých pohledů na kreslicí ploše výkresu. Pohled zezadu se umisťuje buď úplně vpravo, jak je vidět na schématu viz níže, nebo úplně vlevo vedle pohledu zprava. Sdružené obrazy lze umístit na jiné místo, pokud je na kreslicí ploše málo místa. Jednotlivé pohledy musí být správně označeny. (Švercl, 2003) Obrázek 15 Sdružené obrazy zobrazené metodou promítání 1(Kletečka, 2007) Metoda promítání v 3. kvadrantu Tato metoda se nazývá ISO A neboli americké promítání a využívá se v anglosaských zemích, především v USA. Zobrazované těleso je umístěno 26

27 pro pozorovatele za průmětnami. Pro umístění pohledu zezadu jsou stejné možnosti jako u promítání do 1. kvadrantu. (Švercl, 2003) Obrázek 16 Sdružené obrazy zobrazené metodou promítání 3 (Kletečka, 2007) 2..5 Zobrazování jednoduchých a složených těles Jednoduché i složité součástky se skládají z geometrických těles a jejich částí. Základní geometrická tělesa jsou krychle, kvádr, hranol, jehlan, válec, kužel, koule, anuloid. Tato tělesa se zobrazují nejčastěji dvěma průměty, při použití kót stačí jeden vhodně zvolený pohled. Tabulka 9 Základní geometrická tělesa Zobrazení 3D model dvou průmětů pomocí kót 1. pravidelný čtyřboký hranol 2. pravidelný čtyřboký jehlan 3. komolý jehlan 27

28 4. válec 5. kruhový kužel 28

29 6. komolý kužel 7. koule 8. anuloid v řezu 2..6 Pravidla pro zobrazování Objekt se v pravoúhlém promítání zobrazuje v co nejmenším počtu pohledů. Jednotlivé obrazy musí být přehledné, jednoznačné a musí obsahovat všechny informace o objektu. Základní pohledy vždy nezobrazují úplné těleso, protoo norma povoluje tyto možnosti: pootočené obrazy, tvarové podrobnosti, pohledy, řezy, průřezy a průniky. (Veselík, 2003) Tvarové podrobnosti Jedná se o detail některé části objektu, který není viditelný při hlavním měřítku. Tato podrobnost se zobrazuje v samostatné pohledu s vhodným měřítkem, obvykle ve zvětšení. V základním pohledu se tento detail označuje kružnicí, elipsou nebo obdélníkem a písmenemm velké abecedy. Detail a základní obraz se nemusí shodovat v metodě zobrazení (např. obraz je pohledem a podrobnost řezem). (Kletečka, 2007) Obrázek 17 Tvarová podrobnost (Veselík, 2003) 29

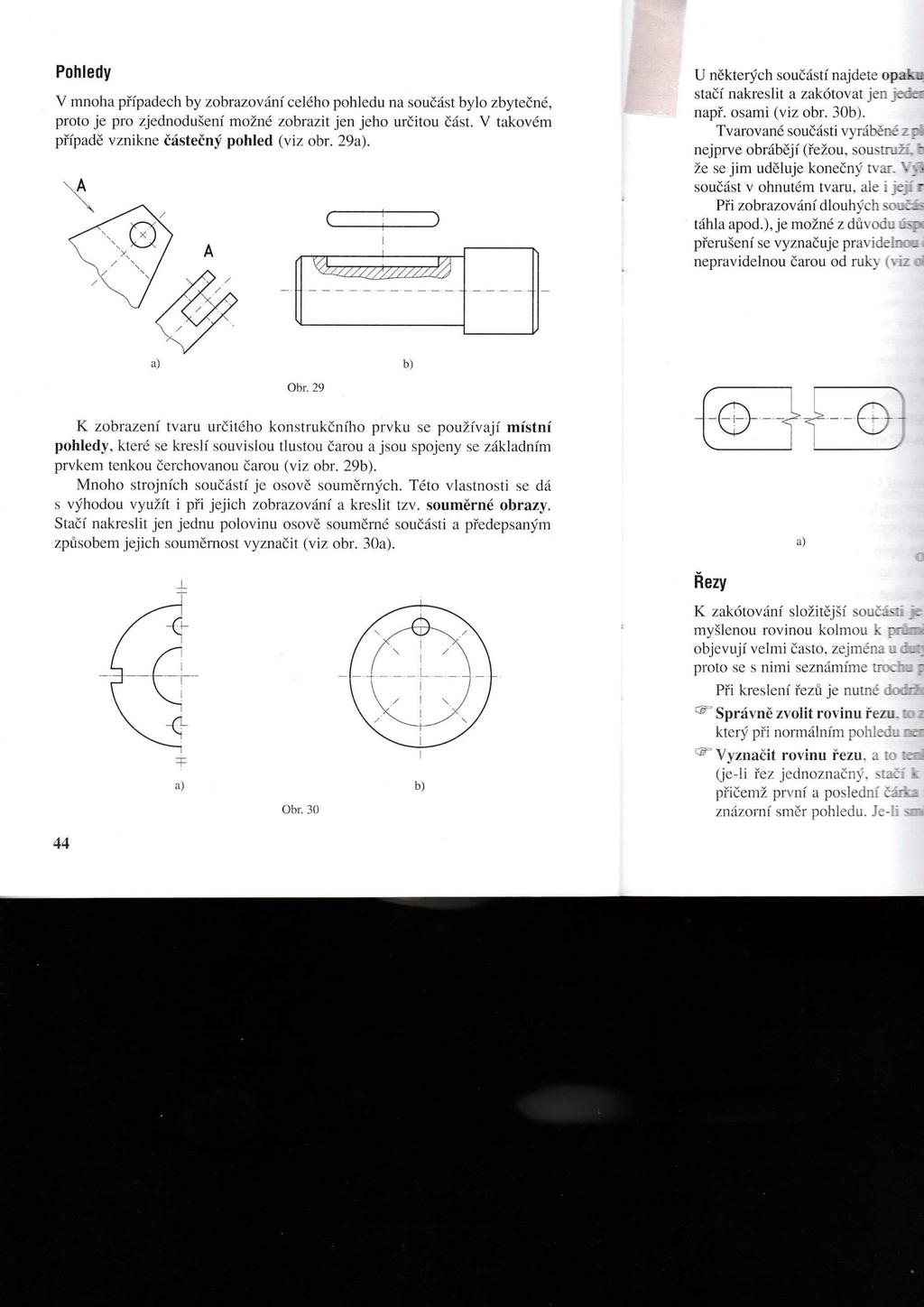

30 2.6.2 Pohledy Při zobrazování tělesa do hlavních průměten vznikají zkreslené obrazy některých součástek. Proto se tyto součástky promítají do pomocných průměten, kdy směr zobrazování je volitelný. Při pravoúhlém promítání se mohou kromě pohledů do hlavních průmětů použít i tyto pohledy: částečný, místní a rozvinutý. Částečný pohled slouží k rýsování jen části pozorovaného objektu. Pokud se tento pohled na výkres umisťuje mimo směr promítání, tak se z něj stane posunutý nebo pootočený obraz. Tvar určitého konstrukčního prvku zjednodušeně zobrazí místní pohled, který je spojený v ose se základním prvkem tenkou čerchovanou čárou. (Veselík, 2003) Obrázek 18 Částečný a místní pohled (Veselík, 2003) Součástky, které se nejdříve obrábějí a pak tvarují, se na technických výkresech zobrazují v ohnutém tvaru a zároveň i v rozvinutém tvaru. Místa ohybů se značí souvislou tenkou čárou. Tyto pohledy se označují značkou pro rozvinutí. Osově souměrná tělesa se nemusí zobrazovat celá, stačí narýsovat jejich polovinu nebo čtvrtinu tzv. souměrný obraz. Souměrnost se označuje dvěma krátkými rovnoběžnými čárami, které jsou kolmé k čerchované čáře. Opakující se shodné prvky se zobrazí tak, že se narýsuje pouze jeden a zbylé se naznačí pomocí os. Při kótování se uvádějí rozměry a počet shodných prvků. (Veselík, 2003) Obrázek 19 Souměrný obraz a opakující se shodný prvek (Veselík, 2003) 30

31 Při zobrazování dlouhých neměnných předmětů se využívá přerušení obrazu. Místo přerušení se označuje tenkou čárou, která může mít tyto podoby: nepravidelná čára od ruky, souvislá čára se zlomy nebo šrafovací čáry.(veselík, 2003) Obrázek 20 Přerušení obrazu (Kletečka, 2007) Řezy a průřezy Nejčastěji se používají u součástek, které obsahují vnitřní díry nebo dutiny. Řezy a průřezy slouží k lepší názornosti vnitřních částí a ulehčují kótování objektu. Při kreslení řezu je potřeba správně zvolit rovinu řezu, aby objekt v řezu zobrazoval duté součástky. Dále se musí rovina řezu označit pomocí tenké čerchované čáry a velkými písmeny abecedy. Pohled v řezu a průřezu se označuje šrafováním (tenkými souvislými čárami pod úhlem 45 ). Pomocí šrafování plochy řezu lze rozlišit materiál součástky. Každá látka se kreslí jiným druhem čáry. Řezy znázorňují části tělesa, jež se nacházejí v rovině řezu a za ní. Při zobrazování objektů rozdělujeme řezy na místní, podélné, příčné, poloviční a rozvinuté. Místní řez zobrazuje vnitřní drážky nebo otvory, které by byly v základním pohledu znázorněny jako neviditelné. Podélná osa tělesa může být zároveň i rovinou podélného řezu, v němž se nezobrazují součástky vyrobené z tyčí. Příčným řezem se nazývá rovina řezu, která prochází objektem kolmo k podélné ose. U osově souměrných těles se může zobrazit jedna polovina v polovičním řezu a druhá v základním pohledu. Obraz rozvinutého řezu je rozvinut do zakřivené roviny. Průřez zobrazuje části objektu, které leží pouze v rovině řezu. Protože se průřezy podobají řezům, platí pro ně stejná pravidla pro zobrazování. Následující obrázek zobrazuje rozdíl mezi řezem a průřezem. (Kletečka, 2007) Obrázek 21 Rozdíl mezi řezem a průřezem (Kletečka, 2007) 31

32 2.7 Kótování Pro čtení rozměrů na technických výkresech slouží kóty. Kóta je číslo určující požadovanou nebo skutečnou velikost rozměrů nebo polohu předmětu a jeho částí, bez zřetele na měřítko, ve kterém je předmět kreslen. (Kletečka, 2007) Mezinárodní norma ISO 129 doplněná o českou normou ČSN uvádí správné zásady kótování. Rozměry objektu se kótují ve stejných jednotkách na celém výkrese. Tyto rozměry se nejčastěji uvádí v milimetrech, na výkresech se zobrazuje pouze číslo bez jednotky (mm). Úhly se kótují ve stupních, kdy se musí zapsat i tyto jednotky ( ), ( ), ( ). Nákres součástky musí obsahovat kóty všech rozměrů, které jsou potřebné pro její výrobu. Jednotlivé prvky jsou na technickém výkrese zakótovány vždy jednou. Kóty se zapisují v pohledu nebo řezu tak, aby bylo zřejmé, k jakému prvku patří. Podle pravidel normy mají při zobrazování kóty, kótovací čáry, hraniční značky přednost před ostatními čárami, které se přeruší. (Kletečka, 2007), (Veselík, 2003) Obrázek 22 Provedení kót (Kletečka, 2007) Kótovací čáry jsou znázorněny tenkou souvislou čárou, která je rovnoběžná s kótovanou částí nebo vychází jako kruhový oblouk z vrcholu úhlu. Kótovací čáry jsou zakončeny hraničícími značkami. Pomocné nebo vynášecí čáry se prodlužují za kótovací čáry o 1 až 2 mm. Pomocné čáry se kreslí tenkou souvislou čárou, která je kolmá ke kótovanému prvku a kótě. Pokud kolmá kóta je nejasná, tak se mohou pomocné čáry nakreslit šikmo. Hraniční značky zakončují kótovací čáry. Existují různé typy ukončení (obr. 23), na jednom výkrese se používá jeden druh. Hraničící značky se kreslí převážně uvnitř pomocných čar, pokud není mezi vynášecími čárami dostatek místa, smí se rýsovat vně. Pokud je více hraničících šipek na jedné kótovací čáře, smí se tyto značky u kratších kót vynechat. Jestliže by měla hraničící značka protnout nějakou čáru i šrafovací, musí se tato čára přerušit. Odkazové čáry, které se kreslí tenkou souvislou čárou, jsou lomené a odkazová čára je rovnoběžná s dolním okrajem výkresu. (Veselík, 2003) 32

33 Obrázek 23 Hraničící značky (Kletečka, 2007) Zapisování kót Kóty se zapisují technickým písmem typu B o velikosti 3,5 až 5 mm, aby byly snadno čitelné na originálu výkresu i jeho kopiích. Kóta se zapisuje do středu nad kótovací čáru nebo odkazovací čáru. Tato čísla se orientují tak, aby se dala přečíst zdola a zprava. Kóta a kótovací čára nesmí být přerušena žádnou čárou. Jestliže se kóta nevleze mezi pomocné čáry, tak se smí zapsat pod kótovací čáru. (Švercl, 2003) Při rýsování objektů na technickém výkrese se kótování dělí podle funkce, technologie výroby a kontrolní měření na tyto pojmy: Funkční kóta rozměr, který je významný pro funkci součástky, záleží na jeho přesnosti a bývá doplněn tolerančními značkami. Na přesnosti nefunkční kóty nezávisí význam výrobku. Informativní kóta uvádí přibližný rozměr a značí se v kulatých závorkách. Tento rozměr slouží k lepší manipulaci s výrobkem a je pouze informativní. (Veselík, 2003) Soustavy kót Při zapisování dvou či více kót se mohou aplikovat tyto možnosti: řetězcové kótování, kótování od společné základny, smíšené kótování nebo souřadnicové kótování. Řetězcové kótování - tento typ kótování lze použít u kót, které na sebe navazují a neovlivní-li součet mezních úchylek jednotlivých rozměrů funkci nebo vyměnitelnost prvku. (Švercl, 2003) Kótovaní od společné základny pokud mají jednotlivé rozměry polohu takovou, že vycházejí z jednoho prvku, tak se kótují od společné základny. Kótování se smí zjednodušit v případě, kdy by samotné kóty zabíraly moc místa. Počáteční bod se označí kružnicí o průměru 3 mm a číslicí 0 na pomocné čáře. 33

34 Smíšené kótování je kombinace řetězcového kótování s kótováním od společné základny. Při souřadnicovém kótování se jednotlivé prvky označují souřadnicemi od zvolených základen. U většího počtu se rozměry uvádějí v tabulce a prvky jsou očíslované. (Švercl, 2003) Obrázek 24 Řetězcové kótování a kótování od společné základny (Kletečka, 2007) Pravidla pro kótování geometrických a konstrukčních prvků Kótování úhlů Kótovací čáry se zobrazují jako oblouky kružnic, které mají střed ve vrcholu úhlu. Pomocné čáry jsou kreslené úsečky s počátkem ve vrcholu úhlu. K rozměrům se vždy udává jednotka úhlových stupňů. (Kletečka, 2007) Kótování oblouků Oblouky kružnic se kótují poloměrem R a jednou z těchto možností: a) středovým úhlem, b) délkou tětivy, c) délkou oblouku. Při kótovaní oblouku se středovým úhlem do 90 se kótovací čáry kreslí jako oblouk kružnice rovnoběžný s kótovacím obloukem. Pokud je kótovací oblouk větší než 90, pak pomocné čáry vycházejí ze středu oblouku a podoba kóty je stejná. (Švercl, 2003) Kótování poloměrů Kótovací čáry se při kótování poloměrů zakončují jednou šipkou, která se dotýká oblouku. Hraničící šipka směřuje z vyznačeného středu, pokud je střed oblouku mimo kreslicí plochu, tak se kótovací čára lomí k ose. Není-li střed znám, vede kótovací čára směrem k předpokládanému středu. Kóta se skládá z číselné hodnoty, před kterou je zapsáno písmeno R (zkratka slova RADIUS). Pomocí kótovaní poloměrů se kótují poloměry zaoblených hran. U malých poloměrů se nekreslí zaoblení a šipka vede k hraně. (Švercl, 2003) 34

35 Obrázek 25 Kótovaní malých poloměrů (Kletečka, 2007) Kótování průměrů Při kótovaní průměru se uvádí značka a číselná hodnota. Pokud je průměr zobrazen jako průmět kružnice, tak se kóta znázorňuje v obraze nebo vně obrazu. Průměr kótované součásti, který se zobrazí jako úsečka, se označuje délkou úsečky. U kružnic s malým průměrem se kóta zapisuje na prodlouženou kótovací čáru a u velmi malých průměrů se zaznamená na odkazové čáře, která vychází z průsečíku os. Jestliže není kružnice na výkrese narýsovaná celá, používá se neúplné kótování s jednou hraničící šipkou. (Kletečka, 2007) Kótování koulí Kóta se skládá ze značky průměru nebo poloměru R s číselnou hodnotou, značce předchází písmeno S (z angl. SPHERE koule). Je-li zobrazena více jak polovina plochy koule, tak se kótuje průměrem. U kulové plochy menší než polovina koule je kóta vyjádřena poloměrem. (Švercl, 2003) Kótování kuželů U kótování rotačních kuželů se používá pojem kuželovitost, což je sklon kuželové plochy k základně kužele. Hodnota kuželovitosti se značí písmenem C, značí se nad odkazovací čáru, která je ukončena hraničící šipkou na obrysové hraně kuželové plochy. Hodnota kuželovitosti C se vyjadřuje buď poměrem, procenty nebo vrcholovým úhlem. Komolý kužel je vymezen třemi rozměry a kótuje se takto: dvěma průměry a jeho délkou (D, d, L), jedním průměrem, délkou a polovičním vrcholovým úhlem (D, L, ), jedním průměrem, délkou a hodnotou kuželovitosti (D, L, C). (Kletečka, 2007) Kótování jehlanů Hodnota jehlanovitosti je označena praporkem a písmenem Cp, které se zapisují na odkazovací čáru, která je zakončena na obrysové hraně jehlanové plochy šipkou. (Švercl, 2003) 35

36 Kótování hranolů Kóta pravidelného čtyřbokého hranolu (čtyřhranu) nebo pravidelného šestibokého hranolu (šestihranu) se zapisuje za značku čtyřhranu. V průčelné poloze se kóta zapisuje na kótovací čáru, v nárožní poloze však na odkazovací čáru. (Švercl, 2003) Kótování sklonu (úkosu) Sklon (úkos) plochy se značí písmenem S, hodnota je vyjádřena v procentech nebo poměrem. Kóta se zaznamenává na odkazové čáře, která je ukončená šipkou na obrysu sklonu. Při kótování sklonu plochy nebo přímky se využívají tyto možnosti: zapsání rozměrů dvou výšek a délky (H, h, L), jednou výškou, délkou a úhlem sklonu (H, L, ), výškou, délkou a značkou sklonu (H, L). (Švercl, 2003) Kótování zkosené hrany Kóta zkosené hrany u ploché části se zapisuje buď dvěma rozměry délky, nebo rozměrem délky a úhlem. U rotační součásti se zkosené hrany kótují délkovým a úhlovým rozměrem. Hrany, které jsou zkosené pod 45, se zaznamenávají kótou obsahující součin velikosti zkosení a úhel 45 (např. 3 x 45 ). Tato kóta se zapisuje na kótovací nebo odkazovací čáře. Kóta malých nezobrazených zkosení se značí na odkazové čáře, která je zakončena hraničící šipkou směřující proti zkosení. Kóty hran zkosených pod jiným úhlem než 45 musí obsahovat délkový a úhlový rozměr. Pokud není hrana označena kótou nebo nápisem ostrá hrana, automaticky se ve výrobě zkosí dle normy ČSN na hodnotu 0,4 x 45 nebo se zaoblí poloměrem R 0,4. (Kletečka, 2007) Kótovaní přechodů Zaoblené přechody, zaoblené a zešikmené hrany se kótují k myšleným průsečíkům obrysových čar sousedních ploch tak, že se obrysové čáry prodlouží tenkými pomocnými čarami a kótuje se od jejich průsečíků. (Kletečka, 2007) Kótování díry Rozměr průchodné díry se značí průměrem ( ), její délka je stejná jako tloušťka součástky a polohu určují kóty jejich os. Při kótování neprůchodné díry musí být kóty určující průměr a hloubku umístěny v jednom obraze. 36

37 Během kótování vrtané díry se uvádí průměr a hloubka, která se značí bez kuželového zakončení od vrtáku. U běžných šroubovitých vrtáků se nezapisuje vrcholový úhel (120 ), na rozdíl od ostatních vrtáků s jiným vrcholovým úhlem. U nezobrazené průchodné díry o malém průměru se kóta píše na odkazové čáře a u neprůchodné díry se průměr doplňuje o hloubku, která se značí x krát (např. 1,2 x 4). (Švercl, 2003) Kótování tloušťky desek Pokud je plochá deska nakreslená v jednom pohledu, tak se kóta tloušťky nebo délky zapisuje na odkazovací čáře. Kóta se skládá z písmene T (zkratka z angl. slova THICKNESS = tloušťka) nebo L (zkratka z angl. slova LENGHT = délka) a číselné hodnoty. (Kletečka, 2007) Kótování opakujících se konstrukčních prvků U konstrukčních prvků, které se opakují (např. zuby, drážky, díry), se zapisuje jejich rozměr pouze jednou, kdy se uvádí jejich počet (např. 8 děr o průměru 10mm se zapíše jako 8 x 10). Musí být však zakótována jejich poloha. Pokud jsou opakující prvky rozmístěny na kružnici rovnoměrně, tak polohu nemusíme kótovat úhlem. V případě, že jsou rozloženy nerovnoměrně, je nutné zakótovat jejich polohu i úhlem. U opakujících se děr, smíme narýsovat pouze jednu a zbylé naznačit osami. (Kletečka, 2007), (Švercl, 2003) Tabulkové kótování Při kótování opakujících se podobných prvků lišících se ve velikosti, se jednotlivé rozměry prvků označí písmeny velké abecedy na kótovacích čárách. Na volné ploše stejného výkresu se uvádějí číselné hodnoty rozměrů v tabulce. (Švercl, 2003) 2.8 Rozšiřující učivo pro základní školu Jako rozšiřující učivo technického kreslení pro základní školu můžou být zařazeny tolerance rozměrů a struktura povrchu. V rozšiřujícím učivu jsou uvedeny témata, která mohou být vyučovány nad rámec základního učiva s ohledem na schopnosti žáků a časovou dotaci předmětu. 37
