ČSN VÝKRESY KOVOVÝCH KONSTRUKCÍ

Transkript

1 KURZ BO04 PRACOVNÍ KOPIE ČSN VÝKRESY KOVOVÝCH KONSTRUKCÍ

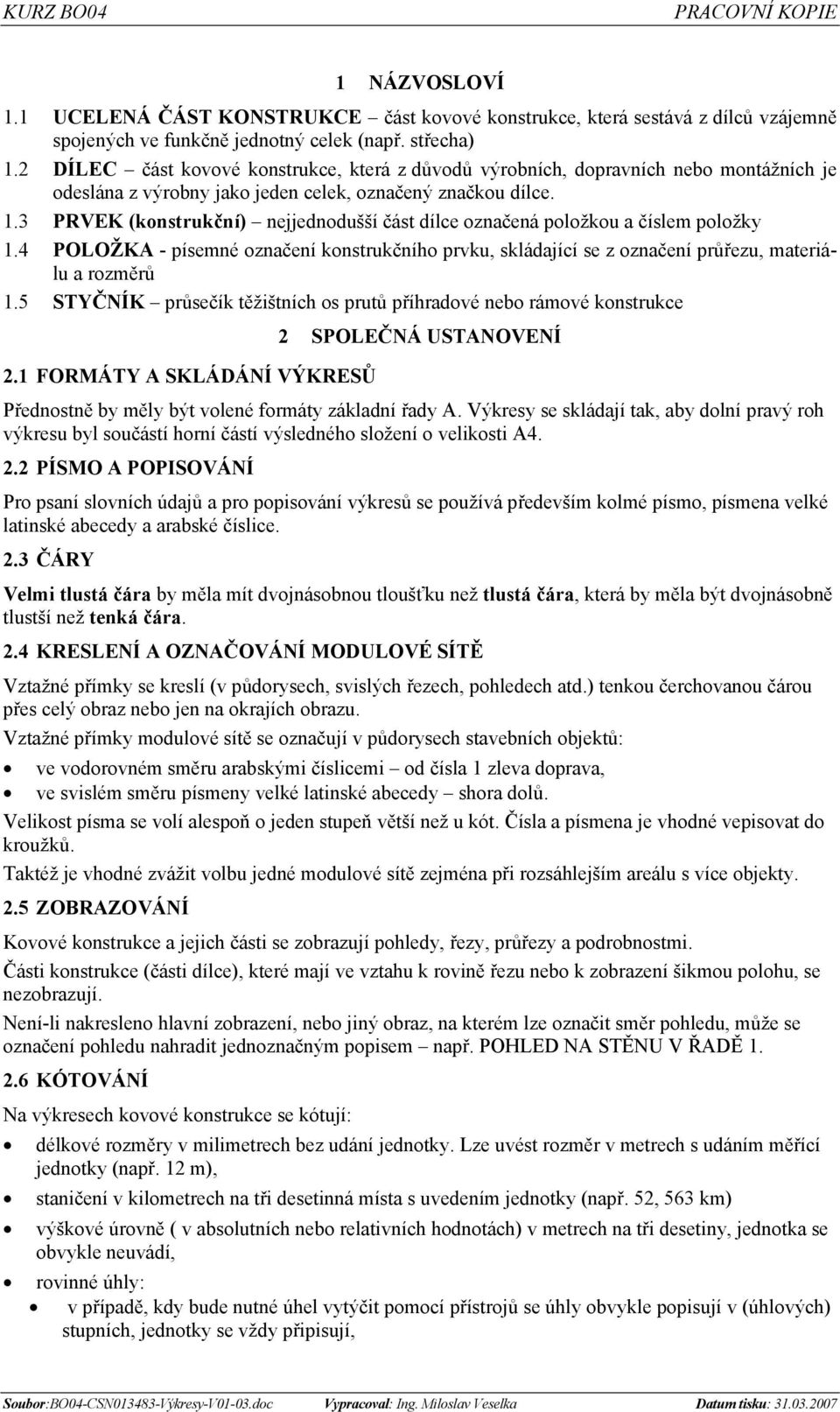

2 KURZ BO04 PRACOVNÍ KOPIE 1 NÁZVOSLOVÍ 1.1 UCELENÁ ČÁST KONSTRUKCE část kovové konstrukce, která sestává z dílců vzájemně spojených ve funkčně jednotný celek (např. střecha) 1.2 DÍLEC část kovové konstrukce, která z důvodů výrobních, dopravních nebo montážních je odeslána z výrobny jako jeden celek, označený značkou dílce. 1.3 PRVEK (konstrukční) nejjednodušší část dílce označená položkou a číslem položky 1.4 POLOŽKA - písemné označení konstrukčního prvku, skládající se z označení průřezu, materiálu a rozměrů 1.5 STYČNÍK průsečík těžištních os prutů příhradové nebo rámové konstrukce 2.1 FORMÁTY A SKLÁDÁNÍ VÝKRESŮ 2 SPOLEČNÁ USTANOVENÍ Přednostně by měly být volené formáty základní řady A. Výkresy se skládají tak, aby dolní pravý roh výkresu byl součástí horní částí výsledného složení o velikosti A PÍSMO A POPISOVÁNÍ Pro psaní slovních údajů a pro popisování výkresů se používá především kolmé písmo, písmena velké latinské abecedy a arabské číslice. 2.3 ČÁRY Velmi tlustá čára by měla mít dvojnásobnou tloušťku než tlustá čára, která by měla být dvojnásobně tlustší než tenká čára. 2.4 KRESLENÍ A OZNAČOVÁNÍ MODULOVÉ SÍTĚ Vztažné přímky se kreslí (v půdorysech, svislých řezech, pohledech atd.) tenkou čerchovanou čárou přes celý obraz nebo jen na okrajích obrazu. Vztažné přímky modulové sítě se označují v půdorysech stavebních objektů: ve vodorovném směru arabskými číslicemi od čísla 1 zleva doprava, ve svislém směru písmeny velké latinské abecedy shora dolů. Velikost písma se volí alespoň o jeden stupeň větší než u kót. Čísla a písmena je vhodné vepisovat do kroužků. Taktéž je vhodné zvážit volbu jedné modulové sítě zejména při rozsáhlejším areálu s více objekty. 2.5 ZOBRAZOVÁNÍ Kovové konstrukce a jejich části se zobrazují pohledy, řezy, průřezy a podrobnostmi. Části konstrukce (části dílce), které mají ve vztahu k rovině řezu nebo k zobrazení šikmou polohu, se nezobrazují. Není-li nakresleno hlavní zobrazení, nebo jiný obraz, na kterém lze označit směr pohledu, může se označení pohledu nahradit jednoznačným popisem např. POHLED NA STĚNU V ŘADĚ KÓTOVÁNÍ Na výkresech kovové konstrukce se kótují: délkové rozměry v milimetrech bez udání jednotky. Lze uvést rozměr v metrech s udáním měřící jednotky (např. 12 m), staničení v kilometrech na tři desetinná místa s uvedením jednotky (např. 52, 563 km) výškové úrovně ( v absolutních nebo relativních hodnotách) v metrech na tři desetiny, jednotka se obvykle neuvádí, rovinné úhly: v případě, kdy bude nutné úhel vytýčit pomocí přístrojů se úhly obvykle popisují v (úhlových) stupních, jednotky se vždy připisují,

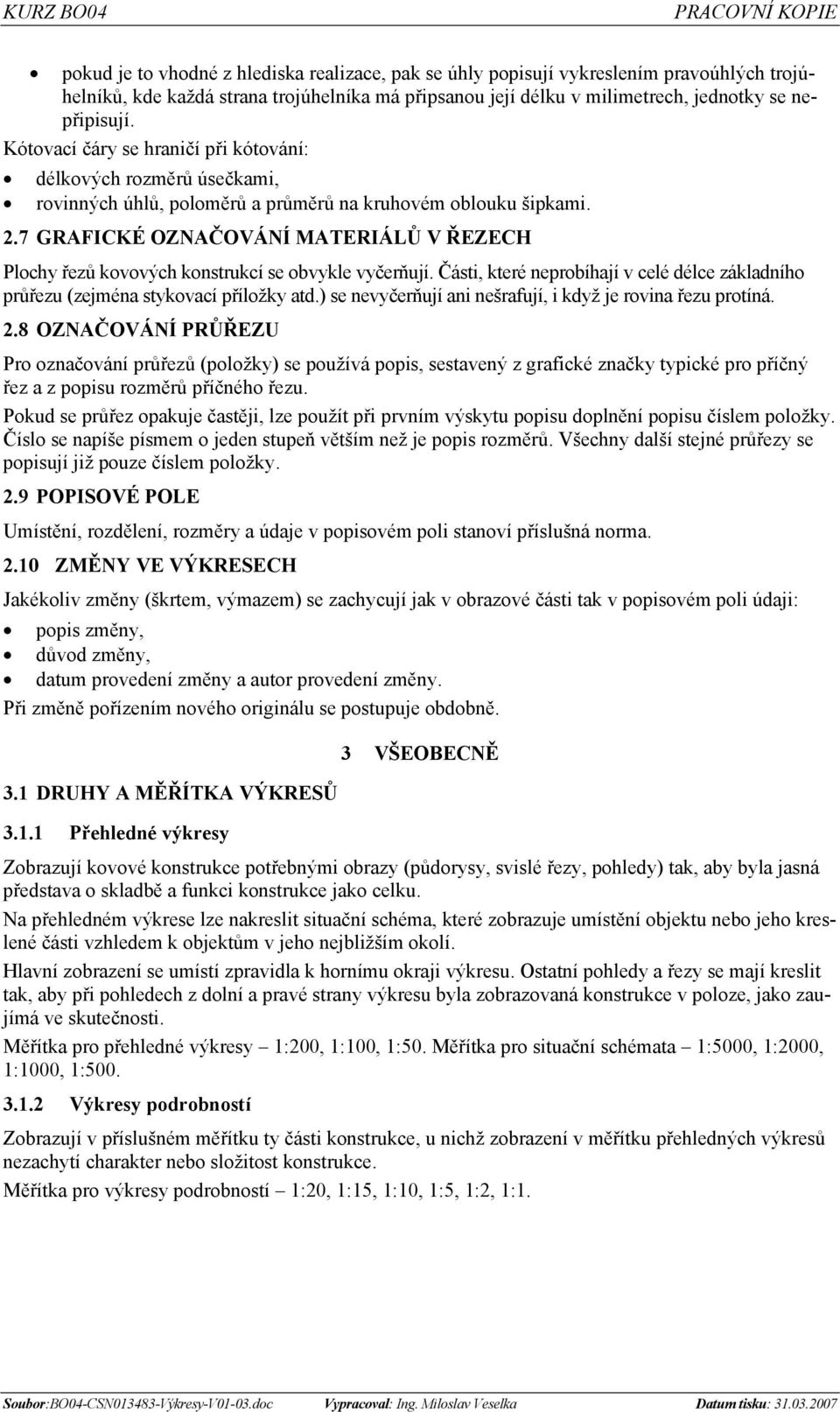

3 KURZ BO04 PRACOVNÍ KOPIE pokud je to vhodné z hlediska realizace, pak se úhly popisují vykreslením pravoúhlých trojúhelníků, kde každá strana trojúhelníka má připsanou její délku v milimetrech, jednotky se nepřipisují. Kótovací čáry se hraničí při kótování: délkových rozměrů úsečkami, rovinných úhlů, poloměrů a průměrů na kruhovém oblouku šipkami. 2.7 GRAFICKÉ OZNAČOVÁNÍ MATERIÁLŮ V ŘEZECH Plochy řezů kovových konstrukcí se obvykle vyčerňují. Části, které neprobíhají v celé délce základního průřezu (zejména stykovací příložky atd.) se nevyčerňují ani nešrafují, i když je rovina řezu protíná. 2.8 OZNAČOVÁNÍ PRŮŘEZU Pro označování průřezů (položky) se používá popis, sestavený z grafické značky typické pro příčný řez a z popisu rozměrů příčného řezu. Pokud se průřez opakuje častěji, lze použít při prvním výskytu popisu doplnění popisu číslem položky. Číslo se napíše písmem o jeden stupeň větším než je popis rozměrů. Všechny další stejné průřezy se popisují již pouze číslem položky. 2.9 POPISOVÉ POLE Umístění, rozdělení, rozměry a údaje v popisovém poli stanoví příslušná norma ZMĚNY VE VÝKRESECH Jakékoliv změny (škrtem, výmazem) se zachycují jak v obrazové části tak v popisovém poli údaji: popis změny, důvod změny, datum provedení změny a autor provedení změny. Při změně pořízením nového originálu se postupuje obdobně. 3.1 DRUHY A MĚŘÍTKA VÝKRESŮ Přehledné výkresy 3 VŠEOBECNĚ Zobrazují kovové konstrukce potřebnými obrazy (půdorysy, svislé řezy, pohledy) tak, aby byla jasná představa o skladbě a funkci konstrukce jako celku. Na přehledném výkrese lze nakreslit situační schéma, které zobrazuje umístění objektu nebo jeho kreslené části vzhledem k objektům v jeho nejbližším okolí. Hlavní zobrazení se umístí zpravidla k hornímu okraji výkresu. Ostatní pohledy a řezy se mají kreslit tak, aby při pohledech z dolní a pravé strany výkresu byla zobrazovaná konstrukce v poloze, jako zaujímá ve skutečnosti. Měřítka pro přehledné výkresy 1:200, 1:100, 1:50. Měřítka pro situační schémata 1:5000, 1:2000, 1:1000, 1: Výkresy podrobností Zobrazují v příslušném měřítku ty části konstrukce, u nichž zobrazení v měřítku přehledných výkresů nezachytí charakter nebo složitost konstrukce. Měřítka pro výkresy podrobností 1:20, 1:15, 1:10, 1:5, 1:2, 1:1.

4 KURZ BO04 PRACOVNÍ KOPIE Výkresy kotvení Zobrazují uložení (kotvení) ocelové konstrukce na základy a určují polohu uložení a druh kotvení. Na výkresu kotvení musí být obraz: modulové sítě, kotevních šroubů, obrys řezů kotvené části ocelové konstrukce, které se vyčerňují, ztužidel, která se vyznačí tlustou čerchovanou čárou. Umístění kotevních šroubů a jiných uložení se kótuje vzhledem k přímkám půdorysné osnovy v obou směrech. V konstrukčních podrobnostech se kótuje umístění a výškové uložení kotevních šroubů, závlačí nebo jiných částí kotvení. Kótuje se také rovina ocelové konstrukce od základní roviny a tloušťka podlití patky. Základní rovina ±0,000 musí být na výkresech vyznačená. Údaje o zatížení se uvádějí alternativně buď na výkresech nebo jako součást statického výpočtu. Měřítka pro výkresy kotvení 1:50, 1:20, 1:15, 1:10, 1: Výrobní výkresy Mají uvádět údaje pro určení tvaru a opracování zobrazených konstrukčních prvků a celých dílců, jejich vzájemné spojení a jakosti použitých matriálů. Každý dílec se má zobrazit samostatně, lze k němu přikreslit navazující část v nejnutnějším rozsahu. Základem pro zobrazování dílců jsou vztažné přímky (modulová síť) konstrukce. Při zobrazování dílců příhradových konstrukcí lze kreslit nad zobrazení schéma geometrického tvaru dílce s uvedením osových délek prutů. Sklon os prutů v zobrazení příhradové konstrukce se určuje pravoúhlými trojúhelníky, jejich přepony jsou rovnoběžné s osami odpovídajících prutů. Obecné zásady kótování jsou již popsané v odstavci 2.6. Strojní součásti (šrouby, matice, čepy atd.) se ve výrobních výkresech podrobně nezobrazují ani nekótují, jsou-li normalizované a podle příslušných technických norem označené. Svary (tvar a průřez) se zobrazují a kótují jen tehdy, pokud nelze použít normalizované značky. Každý dílec se ve výrobním výkrese označí značkou dílce. Značka dílce sestává z písmen velké abecedy a pořadového čísla. U dílců, které jsou navzájem zrcadlovým obrazem, se za značkou připíší písmena T a N s uvedením počtu kusů. Např. označení dílce A25 2T, 5N znamená, že dílec A25 bude vyrobený 2x tak, jak je vykreslený a 5x naopak než je vykreslený. Každý dílec sestává z nejméně dvou konstrukčních prvků (položek), které jsou navzájem spojené ve výrobě a na montáž odchází jako celek. Pro označování položek, které mají všechny rozměry, opracování i jakost materiálu stejné, se používá popis, sestavený z: grafické značky typické pro příčný řez, z popisu rozměrů příčného řezu a délky položky (popis je v mm bez udání jednotky), čísla položky, které se píše s větší výškou než vlastní popis položky; stejné číslo položky nesmí být použité pro rozdílné položky. Je-li na výkrese více stejných položek a je to z výkresu patrné, je při prvním výskytu popisu použito plného popisu, při dalším výskytu se použije již pouze číslo položky. Sled položek se stanoví u každého dílce postupně od nejdůležitějších částí k částem podřadnějším s přihlédnutím k výrobnímu postupu příslušného dílce. Pokud se průřez opakuje častěji, lze použít při prvním výskytu popisu doplnění popisu číslem položky. Číslo se napíše písmem o jeden stupeň větším než je popis rozměrů. Všechny další stejné průřezy se popisují již pouze číslem položky. Měřítka pro výrobní výkresy 1:20, 1:15, 1:10, 1:5, 1:2, 1:1.

5 KURZ BO04 PRACOVNÍ KOPIE Ke každému výrobnímu výkresu je nutné zpracovat výkaz materiálu, resp. výpis položek. Rozsah výpisu se stanoví individuálně podle potřeb výrobce ocelové konstrukce, vždy by měl obsahovat nejméně následující údaje: výpis dílců, přitom každý dílec je v samostatném odstavci nazvaném podle označení dílce (např. A25 2T, 5N ), ve kterém je dále uveden rozpis konstrukčních prvků (výpis položek). Popis každého konstrukčního prvku (položky) má sestávat z následujících údajů: číslo položky, počet kusů v dílci, rozměry, celková hmotnost položek v daném dílci, jakost materiálu, šablony Výkresy montážních sestavení Výkresy montážních sestavení zobrazují schematicky sestavení jednotlivých dílců do ucelených částí konstrukce. Konstrukce se zobrazují na výkresech montážních sestavení: v půdorysných nebo vodorovných řezech, v pohledech ze stran, ve svislých řezech. Dílce se zobrazují: jednou čarou umístěnou v ose dílce. Čáry se přerušují v místech montážních styků a v místech spojení s přilehlými dílci. plošné konstrukce (např. plechy krytiny) nebo složité konstrukce (např. rámy) je možné zobrazit vnějším obrysem tak, že v místě montážních styků se nechá mezi dílci mezera. Měřítka pro výkresy montážních sestavení 1:200, 1:100, 1:50. Na následujících listech je příklad obsahující: 1. přehledný výkres (jako součást projektu provedení stavby), na která navazuje 2. výrobní výkres drážky, 3. výrobní výkres podpor 4. šablona pro výpaly, 5. montážní schéma konstrukce, 6. výpis položek.

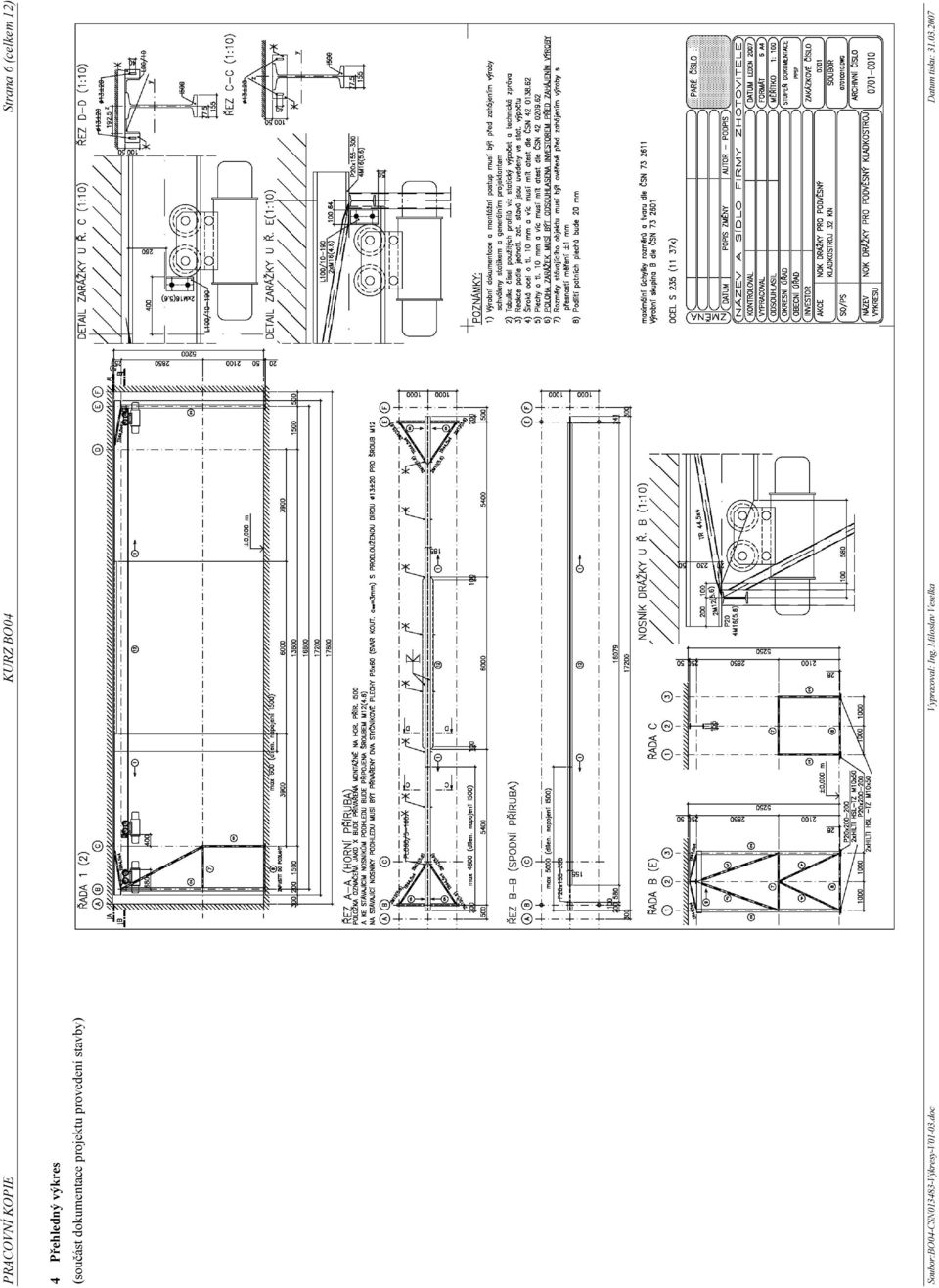

6 PRACOVNÍ KOPIE KURZ BO04 Strana 6 (celkem 12) 4 Přehledný výkres (součást dokumentace projektu provedení stavby)

7 PRACOVNÍ KOPIE KURZ BO04 Strana 7 (celkem 12) 5 Výrobní výkres podpor Výkres je součástí výrobní a montážní dokumentace

8 PRACOVNÍ KOPIE KURZ BO04 Strana 8 (celkem 12)

9 PRACOVNÍ KOPIE KURZ BO04 Strana 9 (celkem 12) 6 Výrobní výkres nosníku jeřábové dráhy Výkres je součástí výrobní a montážní dokumentace Soubor:BO04-CSN Výkresy-V01-03.doc Vypracoval: Ing. Miloslav Veselka Datum tisku:

10 PRACOVNÍ KOPIE KURZ BO04 Strana 10 (celkem 12) 7 Montážní schéma konstrukce Výkres je součástí výrobní a montážní dokumentace

11 PRACOVNÍ KOPIE KURZ BO04 Strana 11 (celkem 12) 8 VÝPIS POLOŽEK PRO VÝKRES PODPOR (součást výrobní a montážní dokumentace stavby) V.Č. 0701D01 A1-1x Pevná podpěra. 1 1x I S x P20x S x P20x S x P10x S x P10x S x TR 114,3x S x P20x S x TR 60,3x S x TR 60,3x S x TR 60,3x S x TR 44,5x S x TR 44,5x S x TR 44,5x S x TR 44,5x S x P10x S235 A2-1x Kyvná podpěra. 1 1x I S x P20x S x P20x S x P10x S x P10x S x TR 114,3x S x P20x S x TR 60,3x S x TR 44,5x S x TR 44,5x S x P10x S235 Montážní podložky x P10x S x P8x S x P5x S x P2x S235 Kotvení x Kotva HILTI HSL-TZ M10/40 Šroub se šestihrannou hlavou.

12 PRACOVNÍ KOPIE KURZ BO04 Strana 12 (celkem 12) 9 VÝPIS POLOŽEK PRO NOSNÍK JEŘÁBOVÉ DRÁŽKY (součást výrobní a montážní dokumentace stavby) V.Č. 0701D02 B1-1x Nosník jeřábové dráhy. 1 1x I S x I S x L100x100x S x P20x S x P20x S x P10x S x P10x S235 2xT,2xN 8 4x L100x100x S235 B2-4x Ztužidlo 10 4x TR 44,5x S235 Volný materiál x P5x S x P10x S x P10x S235 Spojovací materiál x šroub M16x65 ON x matice M16 ČSN x podl.18 ČSN x šroub M12x40 ON x matice M12 ČSN x podl.14 ČSN
