1 Záblesková ochrana REA 10_

2 Typ dokumentu Číslo dokumentu v AJ Zdrojová verze v AJ Číslo dokumentu v ČJ Odpovídající verze v ČJ REA 10_ (PG) REA 101 (OM) Manuál uživatele REA 103 (OM) Manuál uživatele REA 105 (OM) Manuál uživatele REA 107 (OM) Manuál uživatele 1MRS MBG D/ CZa A/ MRS MUM F/ MRS755685CZa A/ MRS MUM D/ MRS755686CZa A/ MRS MUM D/ MRS755687CZa A/ MRS MUM B/ MRS755688CZa A/

3 Záblesková ochrana REA 10_ Data mohou být změněna bez předběžného oznámení Stav: Aktualizováno Revize: A/ Charakteristika Třífázová nadproudová funkce Senzorové vlákno pro detekci záblesku zapojené do smyčky nebo radiálně Dva rychlé polovodičové výstupy pro vypnutí Vypínání pouze na světlo nebo s proudovou podmínkou při nadproudu v některé ze tří fází nebo ve dvou fázích a nule. Celková vybavovací doba < 2,5 ms Široký rozsah automatické nebo ruční kompenzace okolního osvětlení. Releový výstup pro vypnutí Dva porty RJ45 pro připojení rozšiřovacích jednotek Dva optokonektory pro rychlý přenos signálu ON/OFF mezi centrálními jednotkami Ochrana při selhání vypínače, tj. zpožděný výstup pro nadřazený vypínač Samokontrola jednotky pro monitorování senzorového vlákna, pomocného napětí a propojení kabelů mezi centrální jednotkou a rozšiřujícími jednotkami Použití Následky oblouku při zkratu nebo zemní poruše v rozvaděči nízkého nebo středního napětí mohou být velmi vážné. Oblouk může zničit nákladné zařízení a tím způsobit dlouhotrvající a drahou dobu nefunkčnosti. Účinky oblouku mohou kromě toho vážně poranit obslužný personál. Příčinami oblouku mohou být např. porucha izolace, vadná funkce zařízení, nesprávné spoje přípojnic nebo kabelů, přepětí, koroze, znečištění, vlhko, ferorezonance (přístrojové transformátory) a také stárnutí vlivem elektrického namáhání. Většině z toho může být zabráněno dostatečnou údržbou. Ale přes všechna bezpečnostní opatření mohou k poškození obloukem vést také lidské chyby obslužného personálu. Pokud jde o detekci a minimalizaci účinků oblouku, je kritickou veličinou čas. Poruchový oblouk trvající 500 ms může způsobit vážné poškození instalace. Pokud oblouk trvá méně než 100 ms, je poškození často menší, ale pokud je oblouk eliminován na méně než 35 ms, poškození je většinou neznatelné. Nebezpečí závažných poškození a vážných následků poruchového oblouku může být sníženo systémem mžikové zábleskové ochrany REA 101. Kromě zkratových oblouků mohou být detekovány také oblouky při zemních poruchách s proudovými úrovněmi pod normálním zátěžovým proudem a mohou být přerušeny již před tím, než se vystupňují do dvoufázového nebo třífázového zkratu. Běžně používané soustavy ochran přípojnic mohou být příliš pomalé na to, aby zajistily bezpečné doby odstranění poruch při obloukových zkratech. Například vybavovací doba nadproudové ochrany ovládající příchozí vypínač musí být z důvodů selektivity zpožděna na stovky milisekund. Zpoždění se lze vyhnout použitím systému zábleskové ochrany REA 10_: celková doba vybavení poruchy může být snížena na nejvýše 2,5 ms plus doba vypnutí vypínače. Kromě toho zábleskovou ochranou mohou být eliminovány pokusy o automatické opětné zapnutí při poruchách kabelových úseků, odsouzené jinak k nezdaru. Záblesková ochrana REA 101 a rozšiřující jednotky REA 103, REA 105 a REA 107 jsou navrženy pro použití k ochraně vn a nn rozvaděčů. Centrální jednotka typu REA 101 pracuje nezávisle nebo společně s rozšiřujícími jednotkami REA 103, REA 105 a REA 107. Tyto rozšiřující jednotky dovolují zvýšení počtu senzorových vláken a/nebo bodových senzorů (optické čočky) a tím rozšíření chráněné oblasti. V případě vzniku oblouku je poruchové místo rychle lokalizováno příslušným senzorem, který detekuje záblesk. 3

4 REA 10_ Záblesková ochrana Princip rozšiřující jednotky REA 103 a REA 105 je přibližně stejný. Hlavní rozdíl mezi nimi je, že REA 103 nemá vypínací výstup. Jednotka REA 105 je vybavena dvěma mžikovými vypínacími výstupy, schopnými provést vypnutí například spojky přípojnic nebo obou vypínačů dvojitého napaječe. Tím je dosaženo selektivního vypnutí. REA 107 se používá pro rozšíření chráněné oblasti. Má vstupy pro osm senzorů s optickou čočkou. Záblesková ochrana REA 101 je vybavena dvěma výstupními porty, ke každému z nich může být připojeno maximálně pět rozšiřujících jednotek. Konstrukce Záblesková ochrana REA 101 Jednotka detekce nadproudu K přepínání režimu mezi měřením třífázového proudu a měřením proudu ve dvou fázích a Io je použit přepínač. Měření třífázového proudu Třífázové proudy jsou měřeny pomocí transformátorů. Nadproudový signál je aktivován jakmile proud v některé fázi překročí zvolenou referenční úroveň. Pro výběr referenční úrovně proudu pro proudové vstupy L1, L2 a L3 je použit přepínač. Volitelné úrovně nastavení proudů jsou 0.5, 1.0, 1.5, 2.5, 3.0, 5.0 a 6.0ti násobek jmenovitého proudu (I n =1.0 A nebo 5.0 A). Měření proudu ve dvou fázích a Io Jestliže proud ve fázích L1, L3 nebo L2 (proud Io) přesáhne zvolenou referenční úroveň, je aktivován nadproudový signál. Dostupné úrovně nastavení proudů pro L1 a L3 jsou 0.5, 1.0, 1.5, 2.5, 3.0, 5.0 a 6.0ti násobek jmenovitého proudu (I n =1.0 A nebo 5.0 A). Dostupné úrovně nastavení proudů pro L2 jsou 0.05, 0.1, 0.15, 0.25, 0.3, 0.5 a 0.6ti násobek jmenovitého proudu (I n =1.0 A nebo 5.0 A). Jednotka detekce záblesku Záblesk zachycený senzorem je zesílen a porovnán s předem nastavenou referenční úrovní. Jakmile intenzita záblesku překročí nastavenou referenční úroveň, je aktivován signál záblesk (Light). Pro aktivaci senzoru detekce záblesku je použit přepínač. Pro volbu automatické nebo ruční referenční úrovně světla je použit přepínač. Pokud je navolena automatická referenční úroveň, vytváří jednotka referenční úroveň na základě intenzity světelného pozadí, měřené senzorem. Pokud je navolena ruční referenční úroveň, jednotka vytváří referenční úroveň na základě hodnoty, nastavené potenciometrem Nast. ref. úrovně světla (Light Ref.Level Adj.) na předním panelu. Stav senzorového vlákna je monitorován vysíláním testovacího pulsu vláknem. Pokud testovací puls není přijat v pravidelných intervalech na druhém konci smyčky, rozsvítí se LED závady senzoru (Sensor Fault ) a LED samokontroly (IRF) a relé IRF odpadne. Pokud není potřebné monitorování senzorového vlákna, může být deaktivováno pomocí přepínače. Citlivost senzorů Obrázek 1: Citlivost senzorů REA 10_ při různých nastaveních kompenzace světelného pozadí Intenzita světla elektrického oblouku při dvoufázovém nebo třífázovém zkratu může být desítky tisíc luxů. Intenzita běžného osvětlení kanceláře je luxů. Přesné určení dosahu detekce světelných senzorů je obtížné, protože detekční dosah závisí na několika faktorech: energii zdroje světla délce vlákna odrazivosti nastavení kompenzace okolního osvětlení 4

5 Záblesková ochrana REA 10_ Citlivost senzorových vláken Úhel dopadu světla není u senzorových vláken důležitý. Když je navrhován systém zábleskové ochrany, musí být délka senzorového vlákna na jednu vypínací kobku zvolena podle možného proudu při zkratu či zemní poruše a podle vzdálenosti mezi senzorem a obloukem. Při volbě délky senzorového vlákna použijte tabulku 1. Tabulka 1: Minimální délka (cm) exponovaného senzorového vlákna na jednu vypínací kobku Poruchový proud (rms) Vzdálenost mezi senzorem a obloukem 100cm 200cm 300cm 400cm 0,5kA 20 a) a) a) 0,7kA ,4kA ,2kA a) Není funkční Údaje v tabulce 1 jsou založeny na následujících referenčních podmínkách: měděné přípojnice délka oblouku 10cm okolní osvětlení 400 luxů bez odrazných ploch referenční úroveň světla je nastavena o jeden dílek stupnice doprava od minima Citlivost senzorů s čočkou Relativní citlivost senzoru s čočkou při různých úhlech osvětlení je zobrazena na obrázku 2. Normální provozní prostor je V praxi se světlo také odráží od stěn kobky, takže detekční úhel není kritický. Detekční vzdálenost senzoru s čočkou je 3 metry. Proto při ochraně úseků přípojnice je maximální vzdálenost jednoho senzoru s čočkou od druhého 6 metrů. Obrázek 2: Relativní citlivost senzoru s čočkou REA při různých úhlech osvětlení. Vypínací výstup Vypínací výstup je vybaven: dvěma galvanicky oddělenými mžikovými polovodičovými výstupy IGBT, HSO1 a HSO2 releovým výstupem TRIP3. Řídící signál výstupů je aktivován, pokud jsou ve stejném okamžiku aktivní signály nadproudu a záblesku, ale ne signál závady provozního napětí. Pokud je přepínač vypínací podmínky ( Trip Condition ) na předním panelu ochrany v poloze Light, je signál nadproudu trvale aktivní a vypínání je aktivováno samotným zábleskem. Při obdržení vypínacího signálu jsou vypínací výstupy podrženy v aktivním stavu. Výstupy mohou být resetovány buď stisknutím tlačítka Reset na předním panelu ochrany nebo pomocí resetovacího signálu zapojeného do vstupu RESET. Porty A a B pro připojení rozšiřovacích jednotek Porty A a B jsou aktivovány pomocí přepínačů. Rozšiřovací jednotky jsou připojeny k portům pomocí spojovacích kabelů. Rozšiřovací jednotka obdrží provozní napětí a provozní signály přes port. Porty jsou chráněny proti zkratu a přerušení kabelů. Pokud se přeruší spojovací kabel k portu, je daný řetězec rozpojen a poruchové LED ( Porucha Portu A nebo Portu B ) daného portu a indikátor IRF centrální jednotky jsou rozsvíceny, a relé IRF odpadne. 5

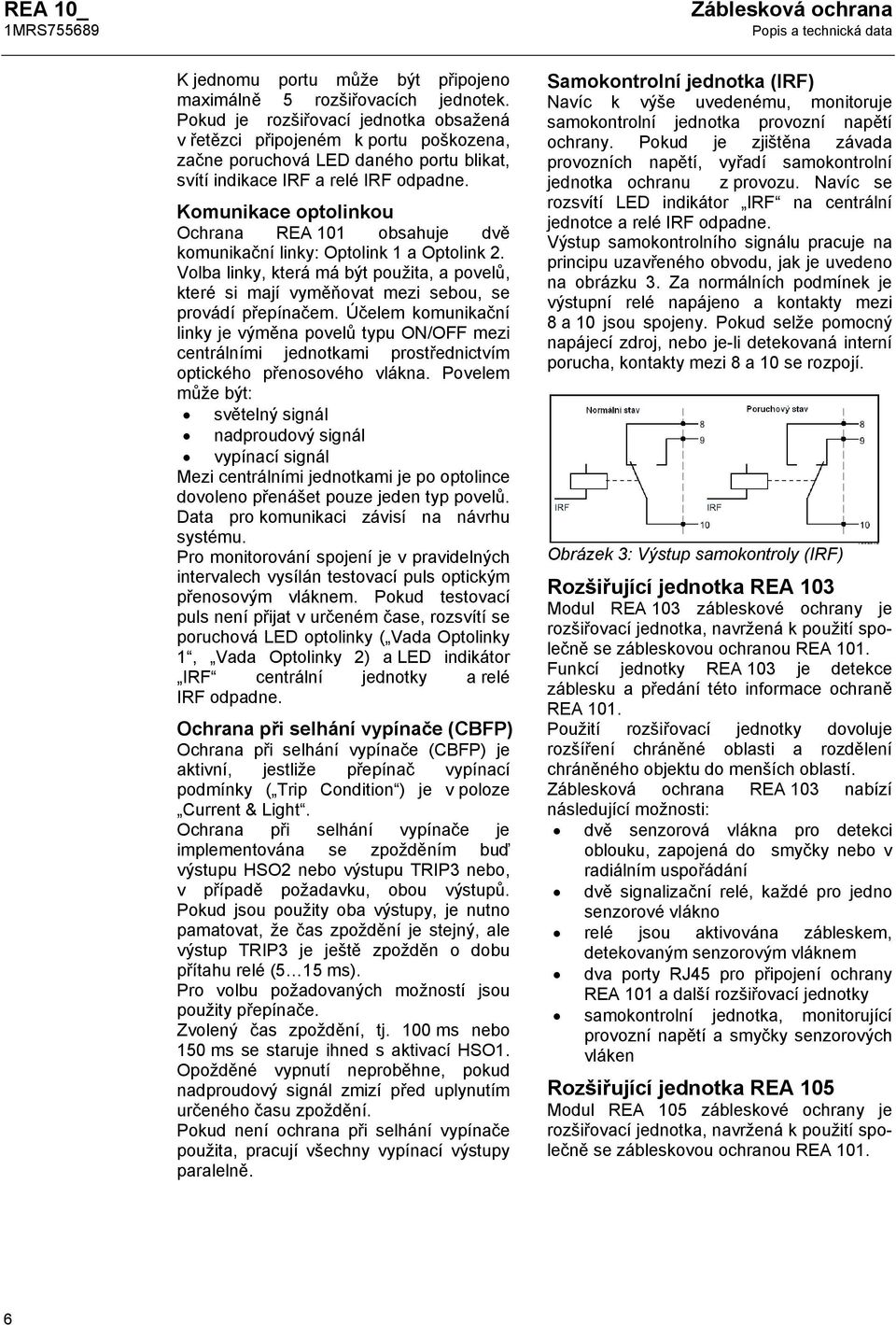

6 REA 10_ Záblesková ochrana K jednomu portu může být připojeno maximálně 5 rozšiřovacích jednotek. Pokud je rozšiřovací jednotka obsažená v řetězci připojeném k portu poškozena, začne poruchová LED daného portu blikat, svítí indikace IRF a relé IRF odpadne. Komunikace optolinkou Ochrana REA 101 obsahuje dvě komunikační linky: Optolink 1 a Optolink 2. Volba linky, která má být použita, a povelů, které si mají vyměňovat mezi sebou, se provádí přepínačem. Účelem komunikační linky je výměna povelů typu ON/OFF mezi centrálními jednotkami prostřednictvím optického přenosového vlákna. Povelem může být: světelný signál nadproudový signál vypínací signál Mezi centrálními jednotkami je po optolince dovoleno přenášet pouze jeden typ povelů. Data pro komunikaci závisí na návrhu systému. Pro monitorování spojení je v pravidelných intervalech vysílán testovací puls optickým přenosovým vláknem. Pokud testovací puls není přijat v určeném čase, rozsvítí se poruchová LED optolinky ( Vada Optolinky 1, Vada Optolinky 2) a LED indikátor IRF centrální jednotky a relé IRF odpadne. Ochrana při selhání vypínače (CBFP) Ochrana při selhání vypínače (CBFP) je aktivní, jestliže přepínač vypínací podmínky ( Trip Condition ) je v poloze Current & Light. Ochrana při selhání vypínače je implementována se zpožděním buď výstupu HSO2 nebo výstupu TRIP3 nebo, v případě požadavku, obou výstupů. Pokud jsou použity oba výstupy, je nutno pamatovat, že čas zpoždění je stejný, ale výstup TRIP3 je ještě zpožděn o dobu přítahu relé (5 15 ms). Pro volbu požadovaných možností jsou použity přepínače. Zvolený čas zpoždění, tj. 100 ms nebo 150 ms se staruje ihned s aktivací HSO1. Opožděné vypnutí neproběhne, pokud nadproudový signál zmizí před uplynutím určeného času zpoždění. Pokud není ochrana při selhání vypínače použita, pracují všechny vypínací výstupy paralelně. Samokontrolní jednotka (IRF) Navíc k výše uvedenému, monitoruje samokontrolní jednotka provozní napětí ochrany. Pokud je zjištěna závada provozních napětí, vyřadí samokontrolní jednotka ochranu z provozu. Navíc se rozsvítí LED indikátor IRF na centrální jednotce a relé IRF odpadne. Výstup samokontrolního signálu pracuje na principu uzavřeného obvodu, jak je uvedeno na obrázku 3. Za normálních podmínek je výstupní relé napájeno a kontakty mezi 8 a 10 jsou spojeny. Pokud selže pomocný napájecí zdroj, nebo je-li detekovaná interní porucha, kontakty mezi 8 a 10 se rozpojí. Obrázek 3: Výstup samokontroly (IRF) Rozšiřující jednotka REA 103 Modul REA 103 zábleskové ochrany je rozšiřovací jednotka, navržená k použití společně se zábleskovou ochranou REA 101. Funkcí jednotky REA 103 je detekce záblesku a předání této informace ochraně REA 101. Použití rozšiřovací jednotky dovoluje rozšíření chráněné oblasti a rozdělení chráněného objektu do menších oblastí. Záblesková ochrana REA 103 nabízí následující možnosti: dvě senzorová vlákna pro detekci oblouku, zapojená do smyčky nebo v radiálním uspořádání dvě signalizační relé, každé pro jedno senzorové vlákno relé jsou aktivována zábleskem, detekovaným senzorovým vláknem dva porty RJ45 pro připojení ochrany REA 101 a další rozšiřovací jednotky samokontrolní jednotka, monitorující provozní napětí a smyčky senzorových vláken Rozšiřující jednotka REA 105 Modul REA 105 zábleskové ochrany je rozšiřovací jednotka, navržená k použití společně se zábleskovou ochranou REA

7 Záblesková ochrana REA 10_ Funkcí jednotky je detekce záblesku a provedení vypnutí, pokud ochrana REA 101 předá ve stejném čase signál o nadproudu nebo předá vypínací povel. Vlastnosti: Senzorové vlákno pro zábleskovou ochranu zapojené do smyčky nebo radiálně Dva mžikové polovodičové výstupy pro vypnutí Signální relé, aktivované zábleskem, detekovaným senzorovým vláknem Tři porty RJ45 pro spojení ochrany REA 101 a rozšiřovacích jednotek Ochrana při selhání vypínače. Zpožděný světelný signál do REA 101, který vypne nadřazený vypínač Samokontrolní jednotka, která monitoruje provozní napětí a smyčku senzorového vlákna Použití rozšiřovacích jednotek dovoluje rozšíření chráněné oblasti a rozdělení chráněného objektu do menších oblastí. Tím získáme systém s větším rozlišením. Rozšiřující jednotka REA 107 Modul REA 107 zábleskové ochrany je rozšiřující jednotka navržená pro použití společně s centrální jednotkou zábleskové ochrany REA 101. Funkcí jednotky REA 107 je detekce záblesku a poskytnutí této informace ochraně REA 101. Použití rozšiřující jednotky dovoluje rozšíření chráněné oblasti a rozdělení chráněného objektu do menších oblastí. Vlastnosti: 8 senzorů s optickou čočkou pro detekci záblesku 2 signální relé 2 porty RJ-45 pro připojení ochrany REA 101 a dalších rozšiřujících jednotek Samokontrolní jednotka, která monitoruje provozní napětí LED indikátory pro každý senzor 7

8 REA 10_ Technické údaje Tab.2: Proudový vstup Jmenovitý proud Přetižitelnost trvalá Přetižitelnost po dobu 1 s Dynamický proudový ráz půlvlna Vstupní impedance Jmenovitá frekvence Záblesková ochrana 1 A/5 A 4 A/20 A 100 A/500 A 250 A/1250 A < 100 mω/< 20mΩ 50 nebo 60 Hz Tab.3: Výstupy Vypínací kontakty HSO1 a HSO2 Vypínací kontakt TRIP3 Signální kontakty IRF Jmenovité napětí Trvalá zátěž Přetížitelnost proudových obvodů po dobu 0.5 s Přetížitelnost proudových obvodů po dobu 3 s Rozpínací proud pro ss, při časové konstantě řídícího obvodu L/R<40 ms při 48/110/220 V ss Jmenovité napětí Trvalá zátěž Přetížitelnost proudových obvodů po dobu 0.5 s Přetížitelnost proudových obvodů po dobu 3 s Rozpínací proud pro ss, při časové konstantě řídícího obvodu L/R<40 ms při 48/110/220 V ss Jmenovité napětí Trvalá zátěž Přetížitelnost proudových obvodů po dobu 0.5 s Přetížitelnost proudových obvodů po dobu 3 s Rozpínací proud pro ss, při časové konstantě řídícího obvodu L/R<40 ms při 48/110/220 V ss 250 Vst/ss 1.5 A 30 A 15 A 5 A/3 A/1 A 250 Vst/ss 5 A 30 A 15 A 5 A/3 A/1 A 250 Vst/ss 5 A 10 A 8 A 1 A/0.25 A/0.15 A Tab.4: Řídící vstupy, nulovací vstup RESET Řídící napětí Jmenovité napětí a provozní rozsah neaktivní, při řídícím napětí Řídící proud Minimální délka pulsu U n = 24/48/60/110/220/250 Vss Vss U n = 110/120/220/240 Vst Vst < 9 Vss, 6 Vst ma 1 s 8

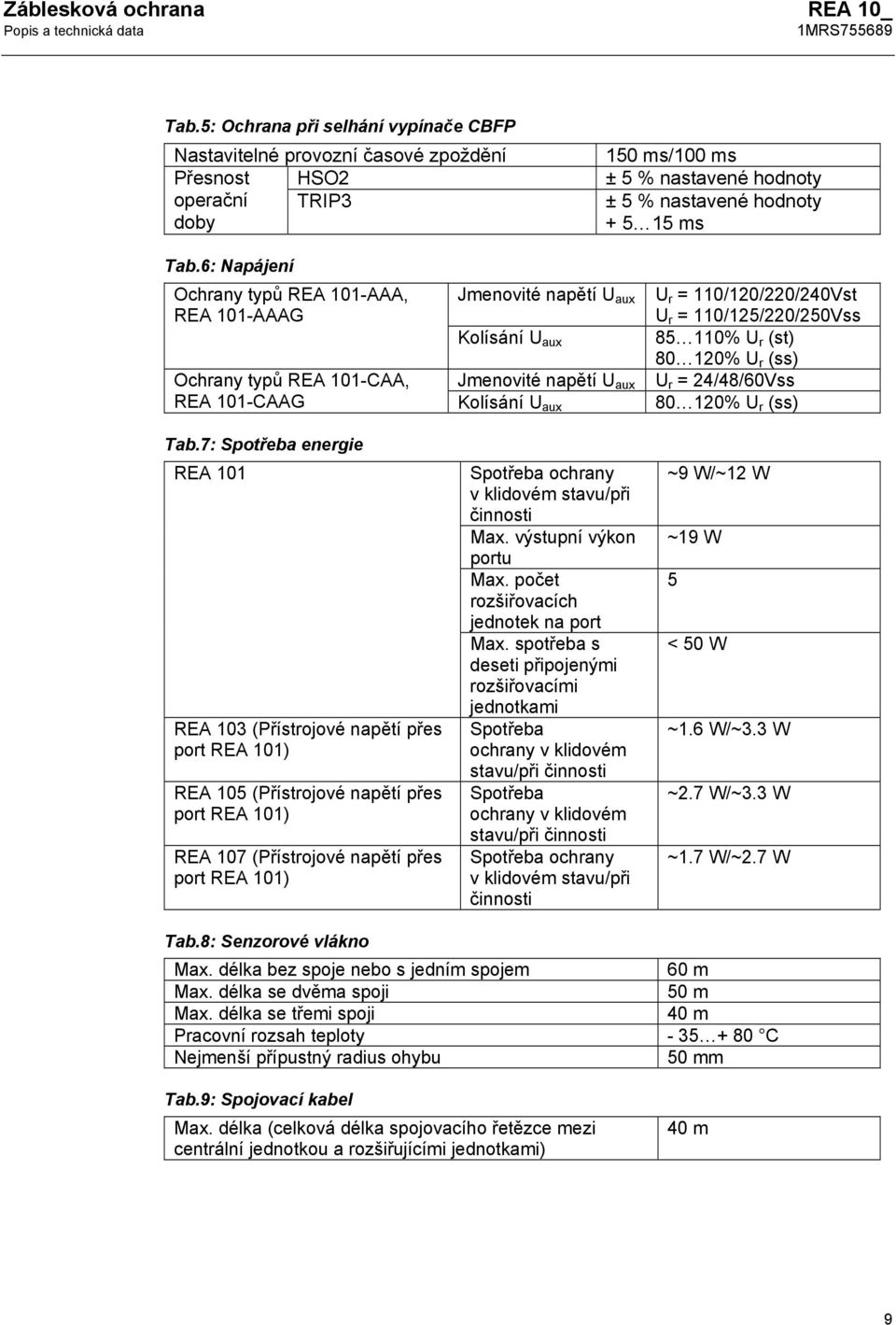

9 Záblesková ochrana REA 10_ Tab.5: Ochrana při selhání vypínače CBFP Nastavitelné provozní časové zpoždění Přesnost HSO2 operační TRIP3 doby 150 ms/100 ms ± 5 % nastavené hodnoty ± 5 % nastavené hodnoty ms Tab.6: Napájení Ochrany typů REA 101-AAA, REA 101-AAAG Jmenovité napětí U aux Kolísání U aux U r = 110/120/220/240Vst U r = 110/125/220/250Vss % U r (st) % U r (ss) Ochrany typů REA 101-CAA, Jmenovité napětí U aux U r = 24/48/60Vss REA 101-CAAG Kolísání U aux % U r (ss) Tab.7: Spotřeba energie REA 101 REA 103 (Přístrojové napětí přes port REA 101) REA 105 (Přístrojové napětí přes port REA 101) REA 107 (Přístrojové napětí přes port REA 101) Spotřeba ochrany v klidovém stavu/při činnosti Max. výstupní výkon portu Max. počet rozšiřovacích jednotek na port Max. spotřeba s deseti připojenými rozšiřovacími jednotkami Spotřeba ochrany v klidovém stavu/při činnosti Spotřeba ochrany v klidovém stavu/při činnosti Spotřeba ochrany v klidovém stavu/při činnosti ~9 W/~12 W ~19 W 5 < 50 W ~1.6 W/~3.3 W ~2.7 W/~3.3 W ~1.7 W/~2.7 W Tab.8: Senzorové vlákno Max. délka bez spoje nebo s jedním spojem 60 m Max. délka se dvěma spoji 50 m Max. délka se třemi spoji 40 m Pracovní rozsah teploty C Nejmenší přípustný radius ohybu 50 mm Tab.9: Spojovací kabel Max. délka (celková délka spojovacího řetězce mezi centrální jednotkou a rozšiřujícími jednotkami) 40 m 9

10 REA 10_ Záblesková ochrana Tab.10: Komunikační optická linka Max. délka optického kabelu (plastové vlákno) Max. délka optického kabelu (skleněné vlákno) 40 m 2000 m Tab.11: Rozsah nastavení Kroky proudového nastavení I n 0.5, 1.0, 1.5, 2.5, 3.0, 5.0, 6.0 Kroky pro I o nastavení I n 0.05, 0.10, 0.15, 0.25, 0.3, 0.5, 0.6 Provozní přesnost ± 5 % z nastavené hodnoty nebo ± 2 z I n Tab.12: Celková doba činnosti HSO1 a HSO2 TRIP3 2.5 ms < 15 ms Tab.13: Zkoušky vlivů prostředí Rozsah pracovních teplot C Teplotní rozsah pro přepravu a skladování C Provoz v suchých, horkých podmínkách Podle IEC Provoz v suchých, chladných podmínkách Podle IEC Cyklický test ve vlhkém, teplém prostředí Podle IEC , poměrná vlhkost >95 %, t = C Test skladovací teploty Podle IEC Tab.14: Provedení REA 101 REA 103 REA 105 REA 107 Stupen krytí, IEC IP 20 Váha cca 4.6 kg Stupen krytí, IEC IP 20 Váha cca 1.1 kg Stupen krytí, IEC IP 20 Váha cca 1.1 kg Stupen krytí, IEC IP 20 Váha cca 1.0 kg Tab.15: Zkoušky izolace Dielektrický test podle IEC Test napěťovým impulsem podle IEC Odpor izolace podle IEC kv, 50 Hz, 1 min. 5 kv, 1.2/50 μs,0.5 J > 100 MΩ, 500 V ss 10

11 Záblesková ochrana REA 10_ Tab.16: Elektromagnetická kompatibilita Stupeň testů EMC odolnosti vyhovuje požadavkům uvedeným níže: 1 MHz interferenční test podle Společný režim 2.5 kv IEC , třída III Diferenciální režim 1 kv Elektrostatický vybíjecí test podle Kontaktní výboj 8 kv IEC , třída IV a ANSI/IEEE Vzdušný výboj 15 kv C Test rušení elektromagnetickým polem Frekvence f MHz rádiové frekvence podle IEC Intenzita pole 10 V/m (rms) a IEC amplitudová modulace Test rušení elektromagnetickým polem Frekvence f 900 MHz rádiové frekvence podle IEC Intenzita pole 10 V/m (rms) a IEC pulzní modulace Test rušení rádiovou frekvencí (vedenou, společný režim) podle IEC a IEC V, 150kHz 80 MHz Test rušení rychlým přechodem podle 4 kv IEC a IEC Test odolnosti proti vlně podle IEC a IEC : pomocný vstup napětí, vypínací výstupy Mezi vodiči 2 kv Mezi vodičem a 4 kv zemí Signální kontakty (IRF), proudové vstupy, Mezi vodiči 1 kv vstup RESET Mezi vodičem a 2 kv zemí Testy elektromagnetických emisí podle EN a EN a IEC vedené RF emise (napájecí svorky) EN 55011, třída A vyzařované RF emise IEC EN 55011, třída A IEC Testy SWC podle ANSI/IEEE oscilační testy 2.5 kv C testy rychlými 4 kv přechody Magnetické pole síťové frekvence (50 Hz) podle IEC A/m, trvalé Poklesy napětí a krátkodobé výpadky podle IEC %/10ms 60 %/100ms 60 %/1000ms > 95 %/5000ms Tab.17: Osvědčení CE Odpovídá předpisu EMC 89/336/EEC a předpisu LV 73/23/EEC EN EN Tab.18: Mechanické testy Vibrační testy (sinus.) podle IEC třída 1 Testy na otřes a náraz podle IEC třída 1 Seismické testy podle IEC třída 2 11

12 REA 10_ Záblesková ochrana Rozměry Rozměrové výkresy Obrázek 4: Rozměry REA 101 Alternativy montáže Obrázek 5: Zapuštěná a polozapuštěná montáž REA 101 Obrázek 6: Montáž REA 101 na panel 12

13 Záblesková ochrana REA 10_ Obrázek 7: Rozměry REA 103 Obrázek 8: Rozměry REA 105 Obrázek 9: Rozměry REA

14 REA 10_ Objednávky Pokud objednáváte, specifikujte prosím: Záblesková ochrana Informace k objednávce Příklad objednávky Objednací číslo a množství REA 101-AAA, 5 kusů 2. Příslušenství Spojovací kabely 5 m, 1MRS , 5 kusů, hotová senzorová vlákna 10 m, 1MRS , 13 kusů, hotové senzory s čočkami 7 m, 1MRS , 16 kusů 3. Počet rozšiřujících jednotek REA 103, 3 kusy REA 105, 2 kusy REA 107, 2 kusy Objednací čísla REA 10_ Záblesková ochrana REA 101 U N = Vst 1MRS AAA a) U N = Vss Záblesková ochrana REA 101 U N = Vss 1MRS CAA a) Záblesková ochrana REA 101 s optolinkovými konektory a) pro skleněné vlákno U N = Vst U N = Vss Záblesková ochrana REA 101 s optolinkovými konektory a) pro skleněné vlákno U N = Vss Ochranný kryt zadní desky 1MRS Montážní sada pro polozapuštěnou montáž 1MRS Montážní sada pro montáž na panel 1MRS Montážní sada pro spojení kříní dohromady 1MRS Montážní sada po 19 rám 1MRS Rozšiřující jednotka REA 103 Rozšiřující jednotka REA 105 Rozšiřující jednotka REA 107 a) Obsahuje montážní sadu 1MRS pro zapuštěnou montáž. Hotová senzorová vlákna Délka Objednávkové číslo 5 m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS

15 Záblesková ochrana REA 10_ Díly pro vyráběná senzorová vlákna Senzorové vlákno 100 m 1MSC Senzorové vlákno 300 m 1MSC Senzorové vlákno 500 m 1MSC ST konektor SYJ-ZBC 1A1 ST prodlužovací adaptér SYJ-ZBC 1A2 Ukončovací sada pro vlákno ST 1MSC Hotové senzory s čočkami pro REA 107 1,5 m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS Hotové senzory s čočkami pro REA 101, REA 103 a REA m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS Náhradní díly pro senzory s čočkami Čočky soustřeďující světlo 1MRS Spojovací kabely pro připojení REA 101 k rozšiřující jednotce nebo k propojení rozšiřujících jednotek navzájem 1 m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS m ± 3 % 1MRS Optokabely s plastovým vláknem pro přenos signálů mezi centrálními jednotkami 1 m ± 3 % SPA-ZF AA 1 2 m ± 3 % SPA-ZF AA 2 3 m ± 3 % SPA-ZF AA 3 5 m ± 3 % SPA-ZF AA 5 10 m ± 3 % SPA-ZF AA m ± 3 % SPA-ZF AA m ± 3 % SPA-ZF AA m ± 3 % 1MRS Technické údaje skleněných vláken 15

16 REA 10_ Záblesková ochrana Typ Průměr Útlum Tvar leštícího hrotu Konektor Mnohovidové s gradientním indexem lomu OM1 (ISO/IEC 11801) 62.5/125 μm jádro/plášť Max. 3.5 db/km při vlnové délce 850 nm Zaoblený Typ ST Objednávání Optická vlákna pevných délek můžete objednávat u renomovaných výrobců či distributorů. V ABB byla úspěšně odzkoušena optická vlákna těchto výrobců: Draka NK Cables Brügg Kabel AG 16

17 Záblesková ochrana REA 10_ Reference Dokumentace Provozní manuál REA 101 Provozní manuál REA 103 Provozní manuál REA 105 Provozní manuál REA 107 1MRS MUM EN 1MRS MUM EN 1MRS MUM EN 1MRS MUM EN 17
