Pečlivě si přečtěte všechny pokyny a uschovejte si tento návod pro pozdější potřebu. Věnujte pozornost všem varováním a upozorněním.

Transkript

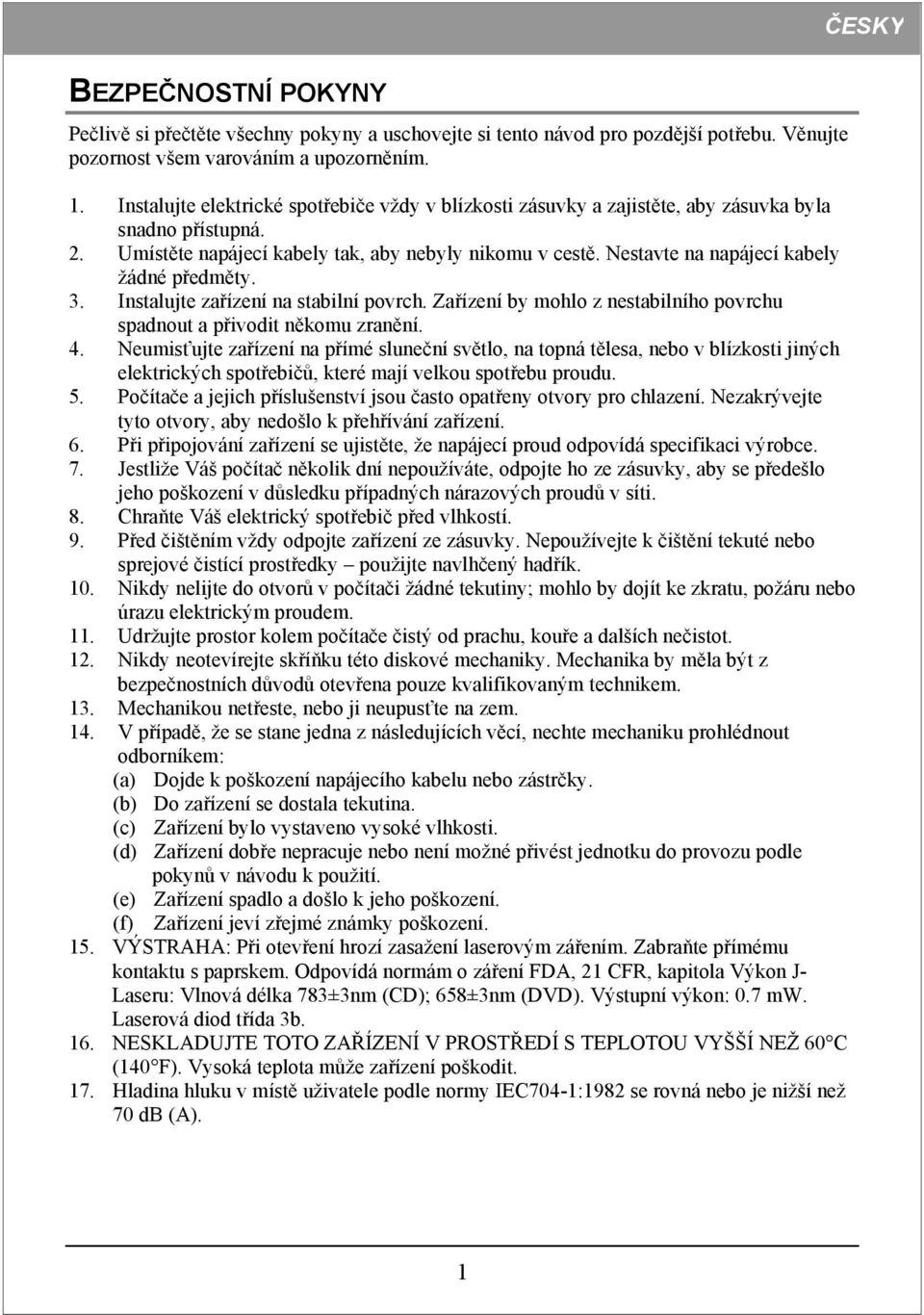

1 BEZPEČNOSTNÍ POKYNY Pečlivě si přečtěte všechny pokyny a uschovejte si tento návod pro pozdější potřebu. Věnujte pozornost všem varováním a upozorněním. 1. Instalujte elektrické spotřebiče vždy v blízkosti zásuvky a zajistěte, aby zásuvka byla snadno přístupná. 2. Umístěte napájecí kabely tak, aby nebyly nikomu v cestě. Nestavte na napájecí kabely žádné předměty. 3. Instalujte zařízení na stabilní povrch. Zařízení by mohlo z nestabilního povrchu spadnout a přivodit někomu zranění. 4. Neumisťujte zařízení na přímé sluneční světlo, na topná tělesa, nebo v blízkosti jiných elektrických spotřebičů, které mají velkou spotřebu proudu. 5. Počítače a jejich příslušenství jsou často opatřeny otvory pro chlazení. Nezakrývejte tyto otvory, aby nedošlo k přehřívání zařízení. 6. Při připojování zařízení se ujistěte, že napájecí proud odpovídá specifikaci výrobce. 7. Jestliže Váš počítač několik dní nepoužíváte, odpojte ho ze zásuvky, aby se předešlo jeho poškození v důsledku případných nárazových proudů v síti. 8. Chraňte Váš elektrický spotřebič před vlhkostí. 9. Před čištěním vždy odpojte zařízení ze zásuvky. Nepoužívejte k čištění tekuté nebo sprejové čistící prostředky použijte navlhčený hadřík. 10. Nikdy nelijte do otvorů v počítači žádné tekutiny; mohlo by dojít ke zkratu, požáru nebo úrazu elektrickým proudem. 11. Udržujte prostor kolem počítače čistý od prachu, kouře a dalších nečistot. 12. Nikdy neotevírejte skříňku této diskové mechaniky. Mechanika by měla být z bezpečnostních důvodů otevřena pouze kvalifikovaným technikem. 13. Mechanikou netřeste, nebo ji neupusťte na zem. 14. V případě, že se stane jedna z následujících věcí, nechte mechaniku prohlédnout odborníkem: (a) Dojde k poškození napájecího kabelu nebo zástrčky. (b) Do zařízení se dostala tekutina. (c) Zařízení bylo vystaveno vysoké vlhkosti. (d) Zařízení dobře nepracuje nebo není možné přivést jednotku do provozu podle pokynů v návodu k použití. (e) Zařízení spadlo a došlo k jeho poškození. (f) Zařízení jeví zřejmé známky poškození. 15. VÝSTRAHA: Při otevření hrozí zasažení laserovým zářením. Zabraňte přímému kontaktu s paprskem. Odpovídá normám o záření FDA, 21 CFR, kapitola Výkon J- Laseru: Vlnová délka 783±3nm (CD); 658±3nm (DVD). Výstupní výkon: 0.7 mw. Laserová diod třída 3b. 16. NESKLADUJTE TOTO ZAŘÍZENÍ V PROSTŘEDÍ S TEPLOTOU VYŠŠÍ NEŽ 60 C (140 F). Vysoká teplota může zařízení poškodit. 17. Hladina hluku v místě uživatele podle normy IEC704-1:1982 se rovná nebo je nižší než 70 db (A). 1

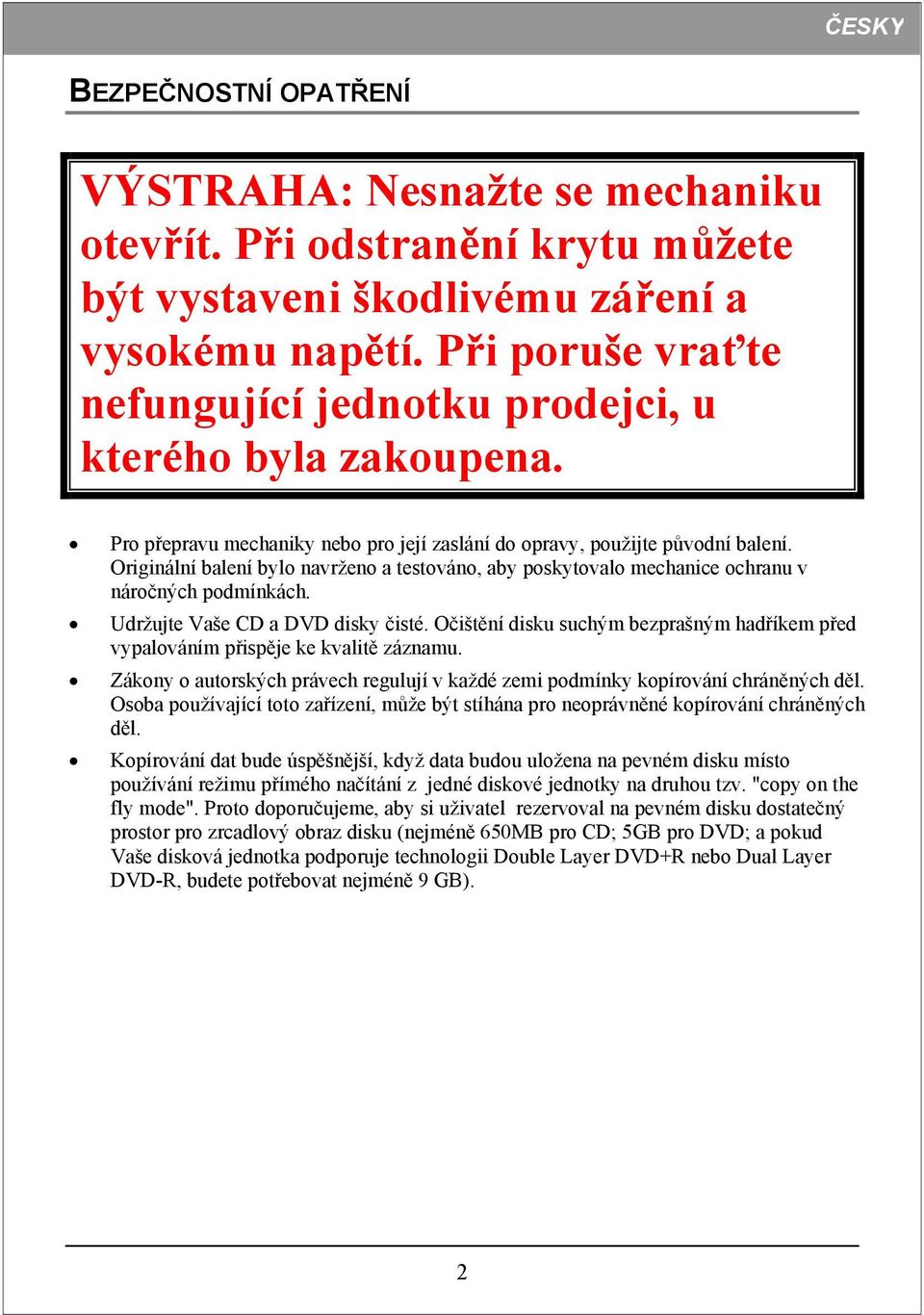

2 BEZPEČNOSTNÍ OPATŘENÍ VÝSTRAHA: Nesnažte se mechaniku otevřít. Při odstranění krytu můžete být vystaveni škodlivému záření a vysokému napětí. Při poruše vraťte nefungující jednotku prodejci, u kterého byla zakoupena. Pro přepravu mechaniky nebo pro její zaslání do opravy, použijte původní balení. Originální balení bylo navrženo a testováno, aby poskytovalo mechanice ochranu v náročných podmínkách. Udržujte Vaše CD a DVD disky čisté. Očištění disku suchým bezprašným hadříkem před vypalováním přispěje ke kvalitě záznamu. Zákony o autorských právech regulují v každé zemi podmínky kopírování chráněných děl. Osoba používající toto zařízení, může být stíhána pro neoprávněné kopírování chráněných děl. Kopírování dat bude úspěšnější, když data budou uložena na pevném disku místo používání režimu přímého načítání z jedné diskové jednotky na druhou tzv. "copy on the fly mode". Proto doporučujeme, aby si uživatel rezervoval na pevném disku dostatečný prostor pro zrcadlový obraz disku (nejméně 650MB pro CD; 5GB pro DVD; a pokud Vaše disková jednotka podporuje technologii Double Layer DVD+R nebo Dual Layer DVD-R, budete potřebovat nejméně 9 GB). 2

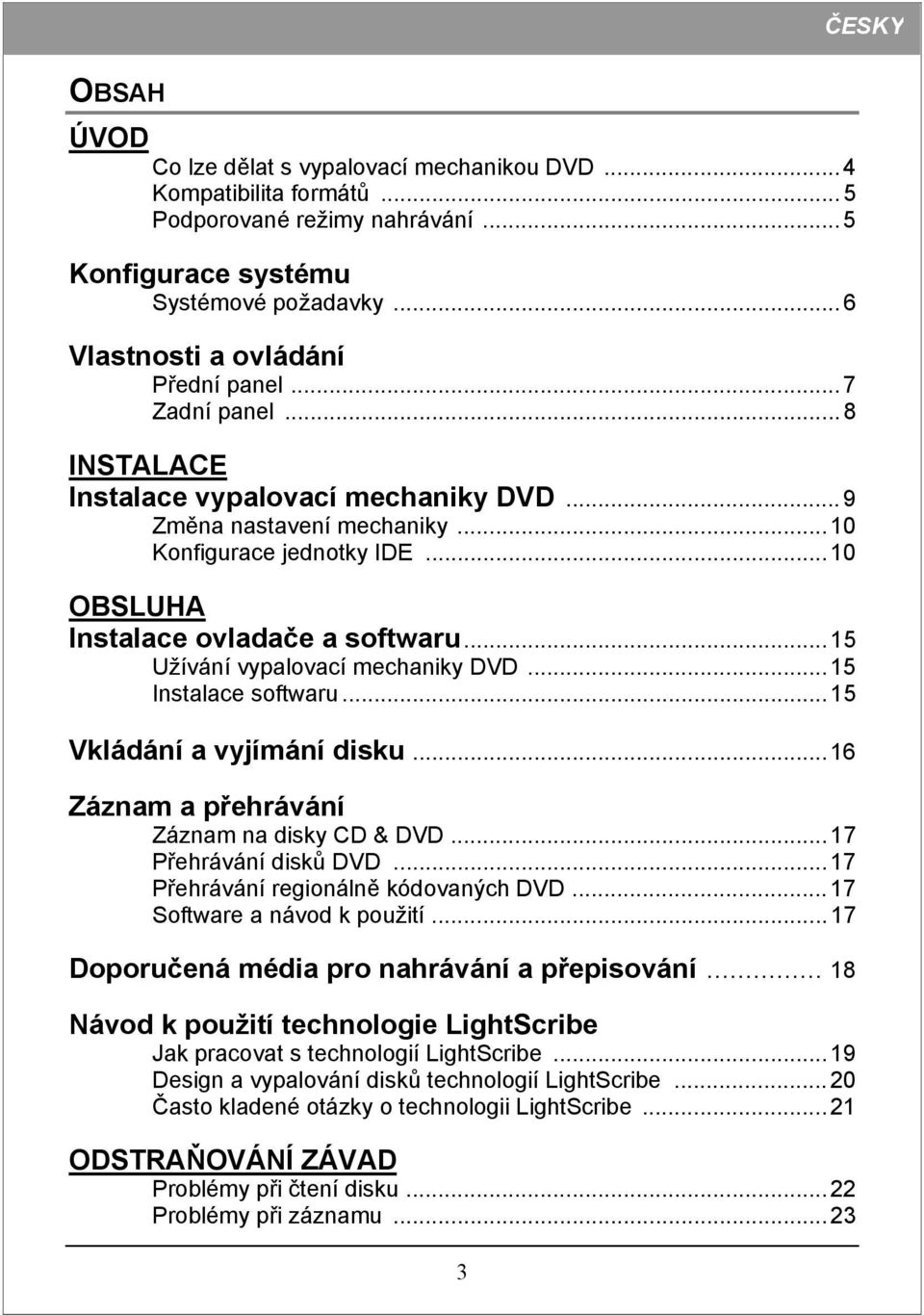

3 OBSAH ÚVOD Co lze dělat s vypalovací mechanikou DVD...4 Kompatibilita formátů...5 Podporované režimy nahrávání...5 Konfigurace systému Systémové požadavky...6 Vlastnosti a ovládání Přední panel...7 Zadní panel...8 INSTALACE Instalace vypalovací mechaniky DVD...9 Změna nastavení mechaniky...10 Konfigurace jednotky IDE...10 OBSLUHA Instalace ovladače a softwaru...15 Užívání vypalovací mechaniky DVD...15 Instalace softwaru...15 Vkládání a vyjímání disku...16 Záznam a přehrávání Záznam na disky CD & DVD...17 Přehrávání disků DVD...17 Přehrávání regionálně kódovaných DVD...17 Software a návod k použití...17 Doporučená média pro nahrávání a přepisování Návod k použití technologie LightScribe Jak pracovat s technologií LightScribe...19 Design a vypalování disků technologií LightScribe...20 Často kladené otázky o technologii LightScribe...21 ODSTRAŇOVÁNÍ ZÁVAD Problémy při čtení disku...22 Problémy při záznamu

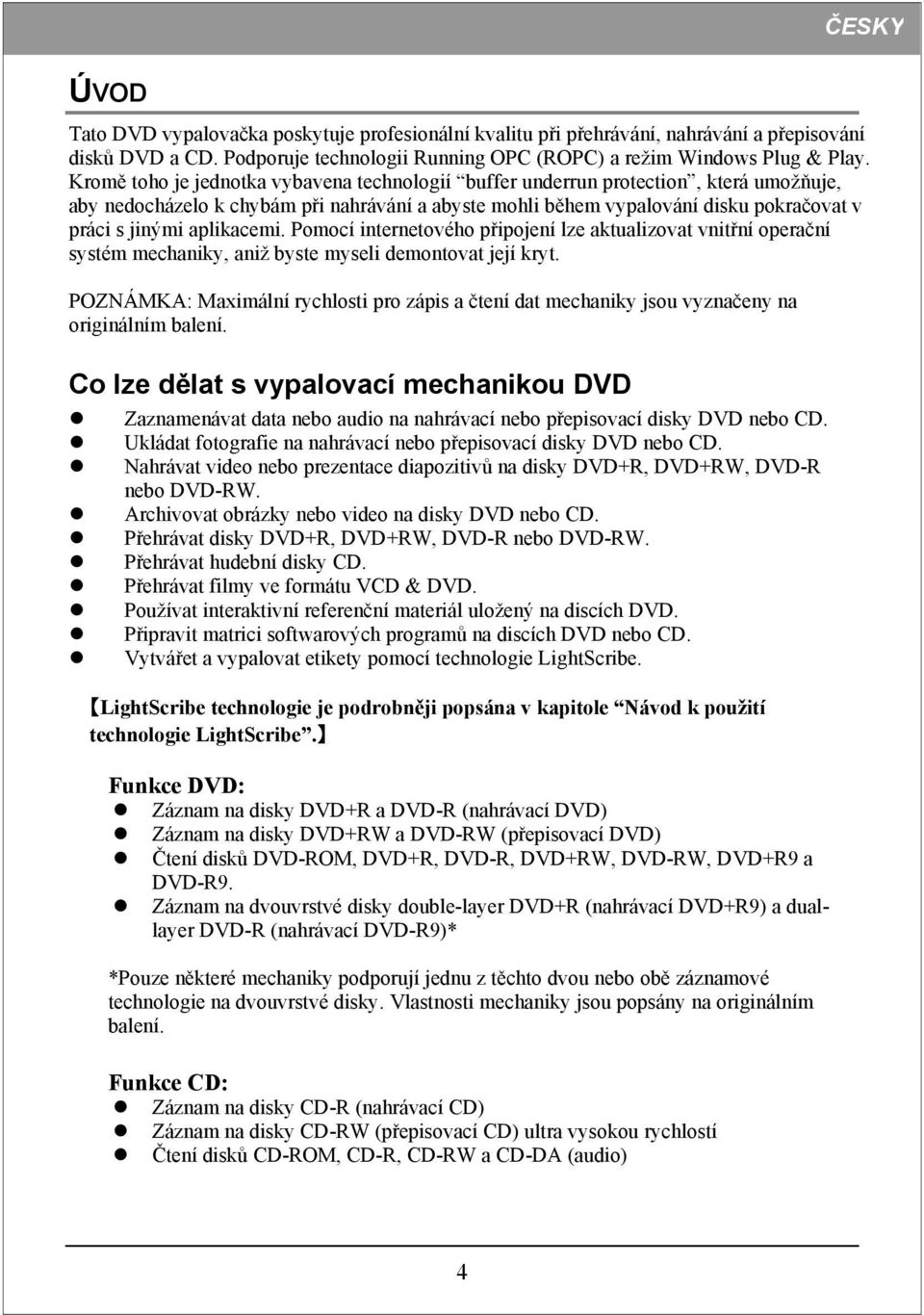

4 ÚVOD Tato DVD vypalovačka poskytuje profesionální kvalitu při přehrávání, nahrávání a přepisování disků DVD a CD. Podporuje technologii Running OPC (ROPC) a režim Windows Plug & Play. Kromě toho je jednotka vybavena technologií buffer underrun protection, která umožňuje, aby nedocházelo k chybám při nahrávání a abyste mohli během vypalování disku pokračovat v práci s jinými aplikacemi. Pomocí internetového připojení lze aktualizovat vnitřní operační systém mechaniky, aniž byste myseli demontovat její kryt. POZNÁMKA: Maximální rychlosti pro zápis a čtení dat mechaniky jsou vyznačeny na originálním balení. Co lze dělat s vypalovací mechanikou DVD Zaznamenávat data nebo audio na nahrávací nebo přepisovací disky DVD nebo CD. Ukládat fotografie na nahrávací nebo přepisovací disky DVD nebo CD. Nahrávat video nebo prezentace diapozitivů na disky DVD+R, DVD+RW, DVD-R nebo DVD-RW. Archivovat obrázky nebo video na disky DVD nebo CD. Přehrávat disky DVD+R, DVD+RW, DVD-R nebo DVD-RW. Přehrávat hudební disky CD. Přehrávat filmy ve formátu VCD & DVD. Používat interaktivní referenční materiál uložený na discích DVD. Připravit matrici softwarových programů na discích DVD nebo CD. Vytvářet a vypalovat etikety pomocí technologie LightScribe. LightScribe technologie je podrobněji popsána v kapitole Návod k použití technologie LightScribe. Funkce DVD: Záznam na disky DVD+R a DVD-R (nahrávací DVD) Záznam na disky DVD+RW a DVD-RW (přepisovací DVD) Čtení disků DVD-ROM, DVD+R, DVD-R, DVD+RW, DVD-RW, DVD+R9 a DVD-R9. Záznam na dvouvrstvé disky double-layer DVD+R (nahrávací DVD+R9) a duallayer DVD-R (nahrávací DVD-R9)* *Pouze některé mechaniky podporují jednu z těchto dvou nebo obě záznamové technologie na dvouvrstvé disky. Vlastnosti mechaniky jsou popsány na originálním balení. Funkce CD: Záznam na disky CD-R (nahrávací CD) Záznam na disky CD-RW (přepisovací CD) ultra vysokou rychlostí Čtení disků CD-ROM, CD-R, CD-RW a CD-DA (audio) 4

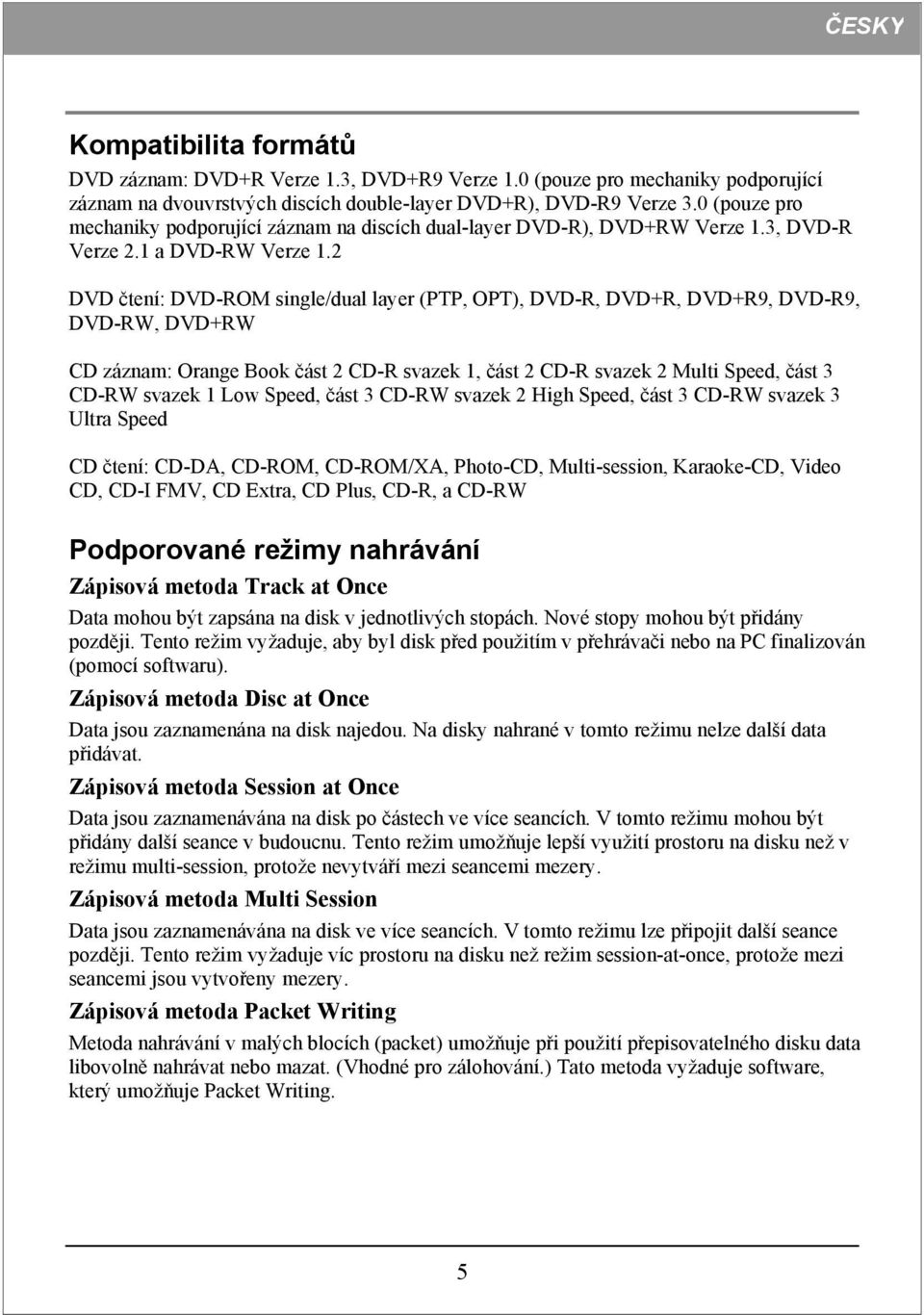

5 Kompatibilita formátů DVD záznam: DVD+R Verze 1.3, DVD+R9 Verze 1.0 (pouze pro mechaniky podporující záznam na dvouvrstvých discích double-layer DVD+R), DVD-R9 Verze 3.0 (pouze pro mechaniky podporující záznam na discích dual-layer DVD-R), DVD+RW Verze 1.3, DVD-R Verze 2.1 a DVD-RW Verze 1.2 DVD čtení: DVD-ROM single/dual layer (PTP, OPT), DVD-R, DVD+R, DVD+R9, DVD-R9, DVD-RW, DVD+RW CD záznam: Orange Book část 2 CD-R svazek 1, část 2 CD-R svazek 2 Multi Speed, část 3 CD-RW svazek 1 Low Speed, část 3 CD-RW svazek 2 High Speed, část 3 CD-RW svazek 3 Ultra Speed CD čtení: CD-DA, CD-ROM, CD-ROM/XA, Photo-CD, Multi-session, Karaoke-CD, Video CD, CD-I FMV, CD Extra, CD Plus, CD-R, a CD-RW Podporované režimy nahrávání Zápisová metoda Track at Once Data mohou být zapsána na disk v jednotlivých stopách. Nové stopy mohou být přidány později. Tento režim vyžaduje, aby byl disk před použitím v přehrávači nebo na PC finalizován (pomocí softwaru). Zápisová metoda Disc at Once Data jsou zaznamenána na disk najedou. Na disky nahrané v tomto režimu nelze další data přidávat. Zápisová metoda Session at Once Data jsou zaznamenávána na disk po částech ve více seancích. V tomto režimu mohou být přidány další seance v budoucnu. Tento režim umožňuje lepší využití prostoru na disku než v režimu multi-session, protože nevytváří mezi seancemi mezery. Zápisová metoda Multi Session Data jsou zaznamenávána na disk ve více seancích. V tomto režimu lze připojit další seance později. Tento režim vyžaduje víc prostoru na disku než režim session-at-once, protože mezi seancemi jsou vytvořeny mezery. Zápisová metoda Packet Writing Metoda nahrávání v malých blocích (packet) umožňuje při použití přepisovatelného disku data libovolně nahrávat nebo mazat. (Vhodné pro zálohování.) Tato metoda vyžaduje software, který umožňuje Packet Writing. 5

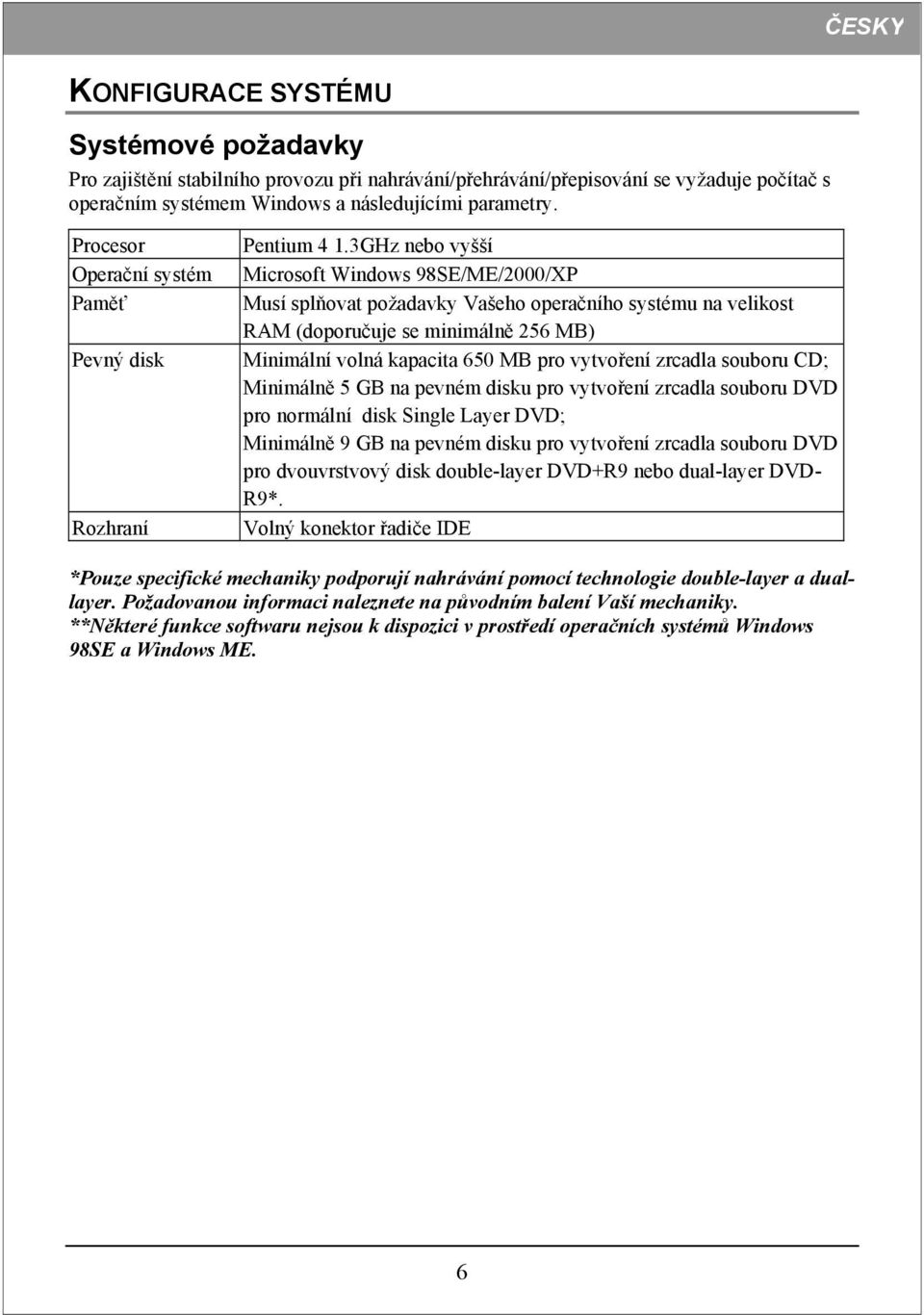

6 KONFIGURACE SYSTÉMU Systémové požadavky Pro zajištění stabilního provozu při nahrávání/přehrávání/přepisování se vyžaduje počítač s operačním systémem Windows a následujícími parametry. Procesor Operační systém Paměť Pevný disk Rozhraní Pentium 4 1.3GHz nebo vyšší Microsoft Windows 98SE/ME/2000/XP Musí splňovat požadavky Vašeho operačního systému na velikost RAM (doporučuje se minimálně 256 MB) Minimální volná kapacita 650 MB pro vytvoření zrcadla souboru CD; Minimálně 5 GB na pevném disku pro vytvoření zrcadla souboru DVD pro normální disk Single Layer DVD; Minimálně 9 GB na pevném disku pro vytvoření zrcadla souboru DVD pro dvouvrstvový disk double-layer DVD+R9 nebo dual-layer DVD- R9*. Volný konektor řadiče IDE *Pouze specifické mechaniky podporují nahrávání pomocí technologie double-layer a duallayer. Požadovanou informaci naleznete na původním balení Vaší mechaniky. **Některé funkce softwaru nejsou k dispozici v prostředí operačních systémů Windows 98SE a Windows ME. 6

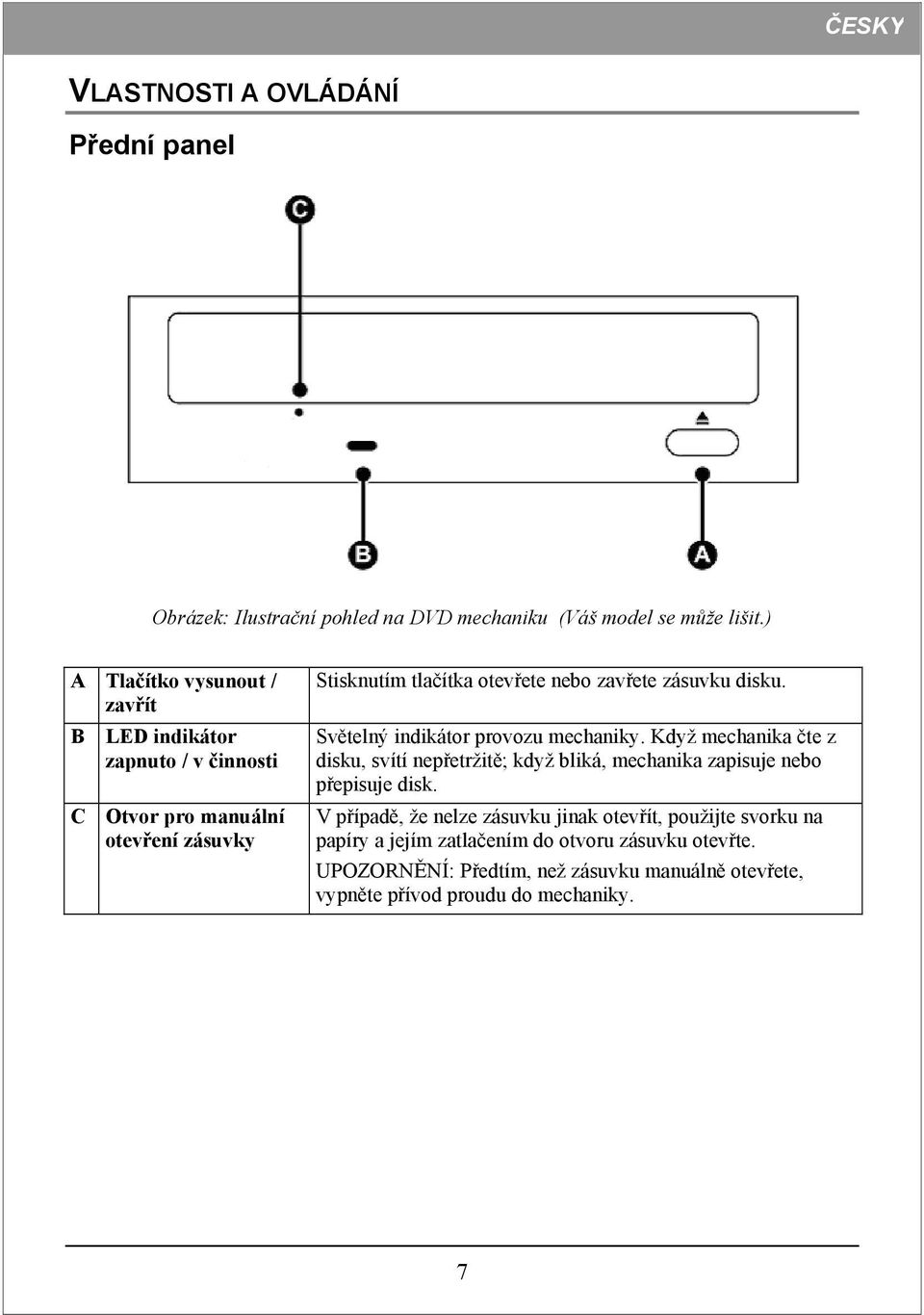

7 VLASTNOSTI A OVLÁDÁNÍ Přední panel Obrázek: Ilustrační pohled na DVD mechaniku (Váš model se může lišit.) A Tlačítko vysunout / zavřít B LED indikátor zapnuto / v činnosti C Otvor pro manuální otevření zásuvky Stisknutím tlačítka otevřete nebo zavřete zásuvku disku. Světelný indikátor provozu mechaniky. Když mechanika čte z disku, svítí nepřetržitě; když bliká, mechanika zapisuje nebo přepisuje disk. V případě, že nelze zásuvku jinak otevřít, použijte svorku na papíry a jejím zatlačením do otvoru zásuvku otevřte. UPOZORNĚNÍ: Předtím, než zásuvku manuálně otevřete, vypněte přívod proudu do mechaniky. 7

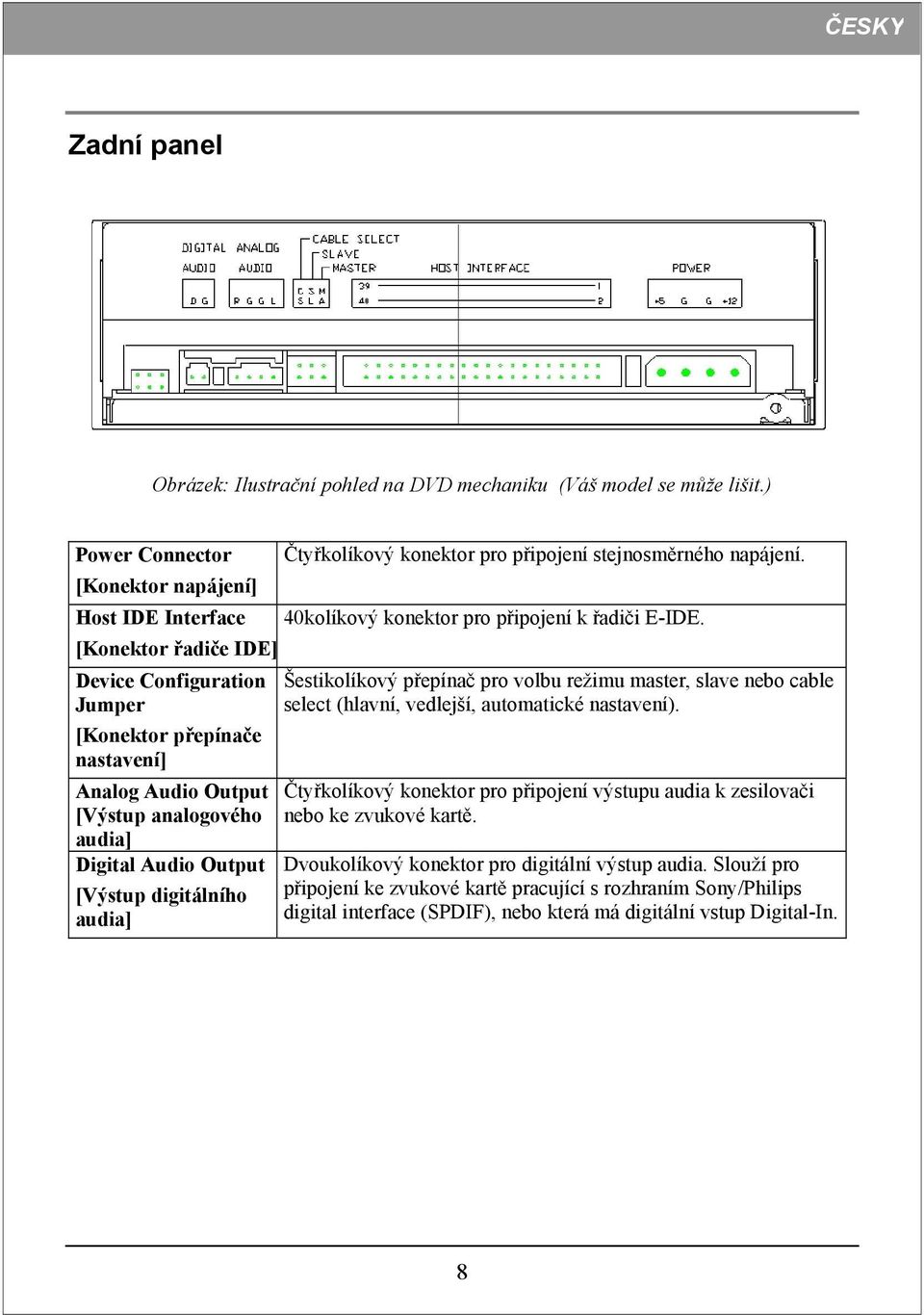

8 Zadní panel Obrázek: Ilustrační pohled na DVD mechaniku (Váš model se může lišit.) Power Connector [Konektor napájení] Čtyřkolíkový konektor pro připojení stejnosměrného napájení. Host IDE Interface 40kolíkový konektor pro připojení k řadiči E-IDE. [Konektor řadiče IDE] Device Configuration Jumper [Konektor přepínače nastavení] Analog Audio Output [Výstup analogového audia] Digital Audio Output [Výstup digitálního audia] Šestikolíkový přepínač pro volbu režimu master, slave nebo cable select (hlavní, vedlejší, automatické nastavení). Čtyřkolíkový konektor pro připojení výstupu audia k zesilovači nebo ke zvukové kartě. Dvoukolíkový konektor pro digitální výstup audia. Slouží pro připojení ke zvukové kartě pracující s rozhraním Sony/Philips digital interface (SPDIF), nebo která má digitální vstup Digital-In. 8

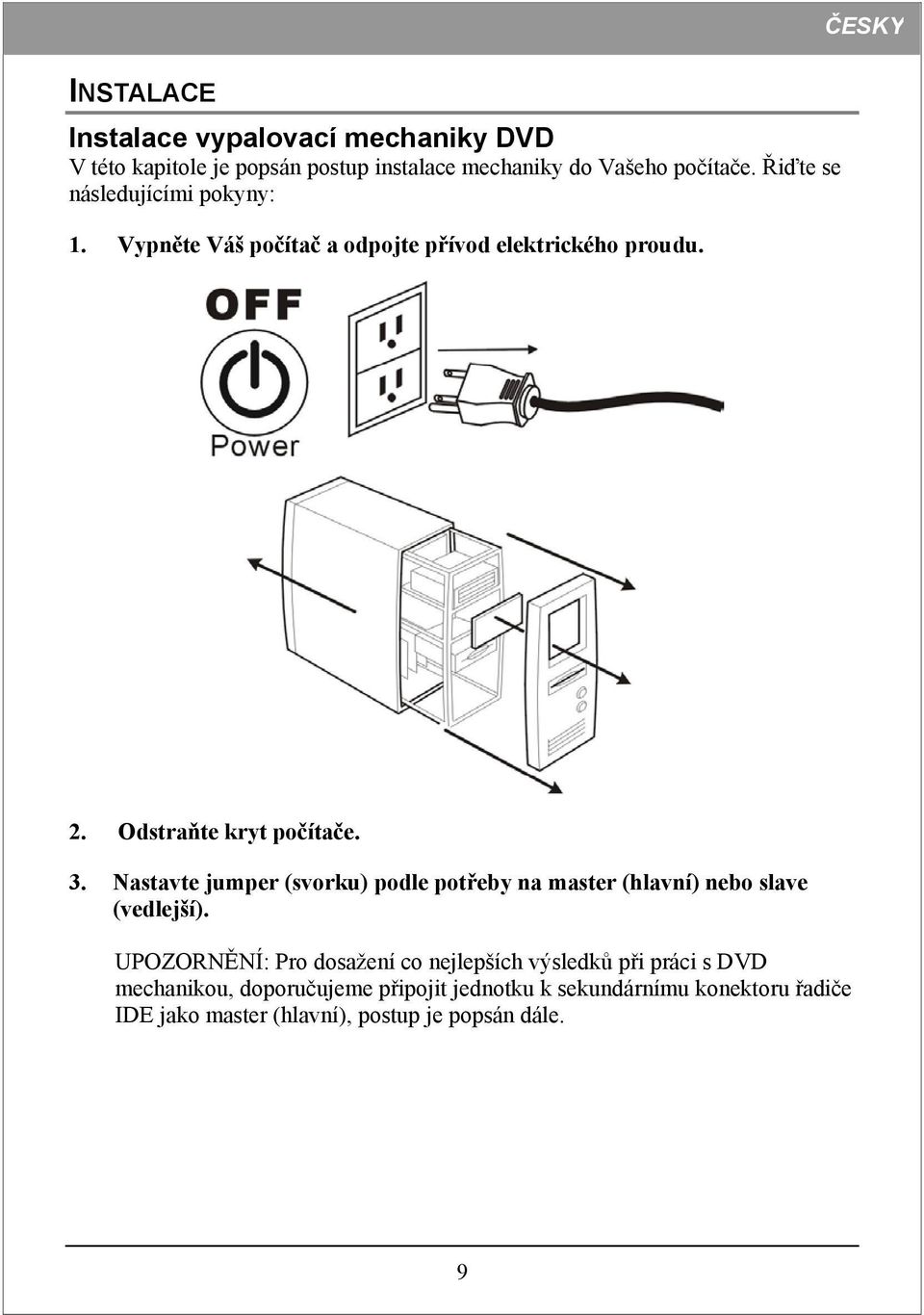

9 INSTALACE Instalace vypalovací mechaniky DVD V této kapitole je popsán postup instalace mechaniky do Vašeho počítače. Řiďte se následujícími pokyny: 1. Vypněte Váš počítač a odpojte přívod elektrického proudu. 2. Odstraňte kryt počítače. 3. Nastavte jumper (svorku) podle potřeby na master (hlavní) nebo slave (vedlejší). UPOZORNĚNÍ: Pro dosažení co nejlepších výsledků při práci s DVD mechanikou, doporučujeme připojit jednotku k sekundárnímu konektoru řadiče IDE jako master (hlavní), postup je popsán dále. 9

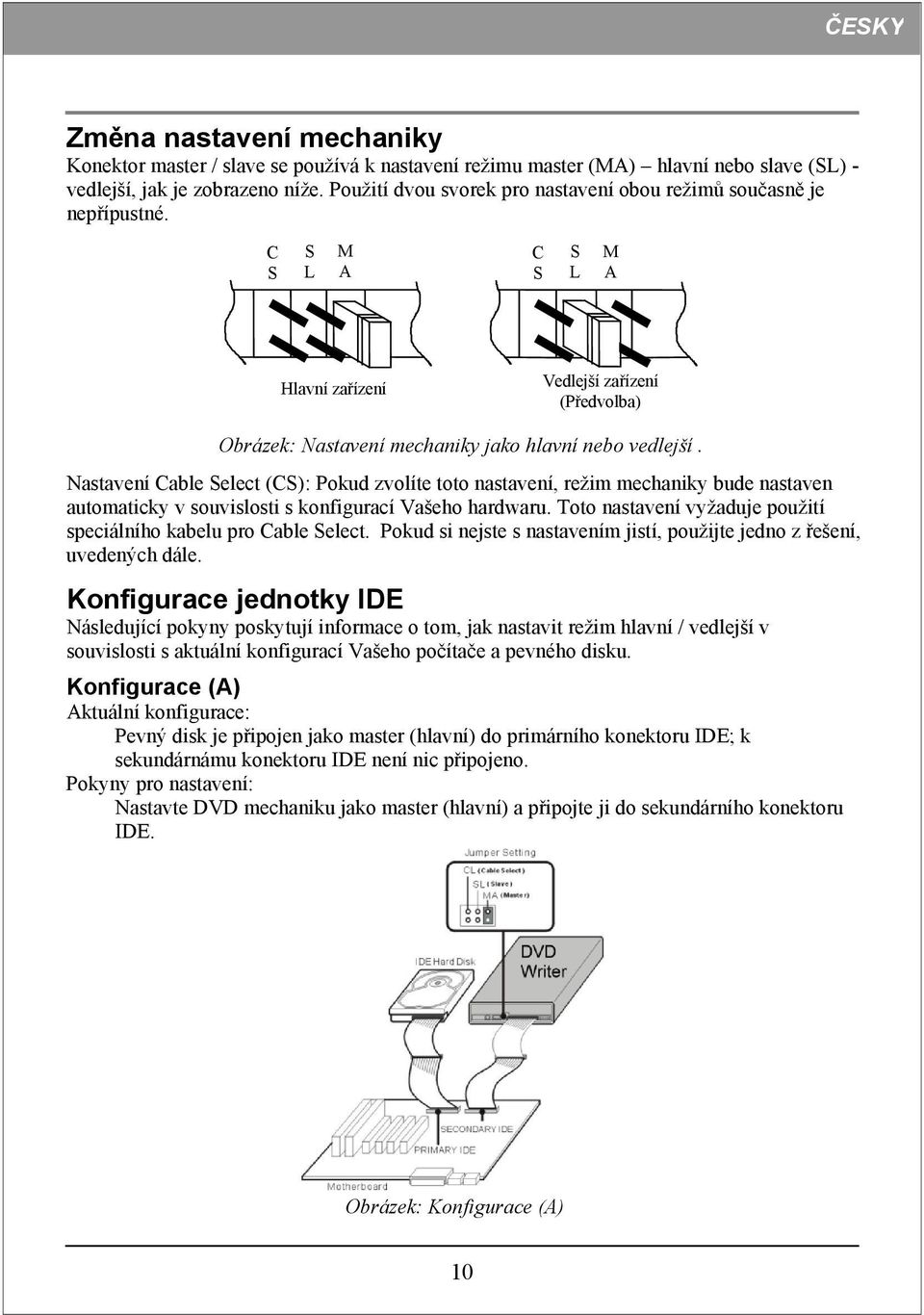

10 Změna nastavení mechaniky Konektor master / slave se používá k nastavení režimu master (MA) hlavní nebo slave (SL) - vedlejší, jak je zobrazeno níže. Použití dvou svorek pro nastavení obou režimů současně je nepřípustné. C S S L M A C S S L M A Hlavní zařízení Vedlejší zařízení (Předvolba) Obrázek: Nastavení mechaniky jako hlavní nebo vedlejší. Nastavení Cable Select (CS): Pokud zvolíte toto nastavení, režim mechaniky bude nastaven automaticky v souvislosti s konfigurací Vašeho hardwaru. Toto nastavení vyžaduje použití speciálního kabelu pro Cable Select. Pokud si nejste s nastavením jistí, použijte jedno z řešení, uvedených dále. Konfigurace jednotky IDE Následující pokyny poskytují informace o tom, jak nastavit režim hlavní / vedlejší v souvislosti s aktuální konfigurací Vašeho počítače a pevného disku. Konfigurace (A) Aktuální konfigurace: Pevný disk je připojen jako master (hlavní) do primárního konektoru IDE; k sekundárnámu konektoru IDE není nic připojeno. Pokyny pro nastavení: Nastavte DVD mechaniku jako master (hlavní) a připojte ji do sekundárního konektoru IDE. Obrázek: Konfigurace (A) 10

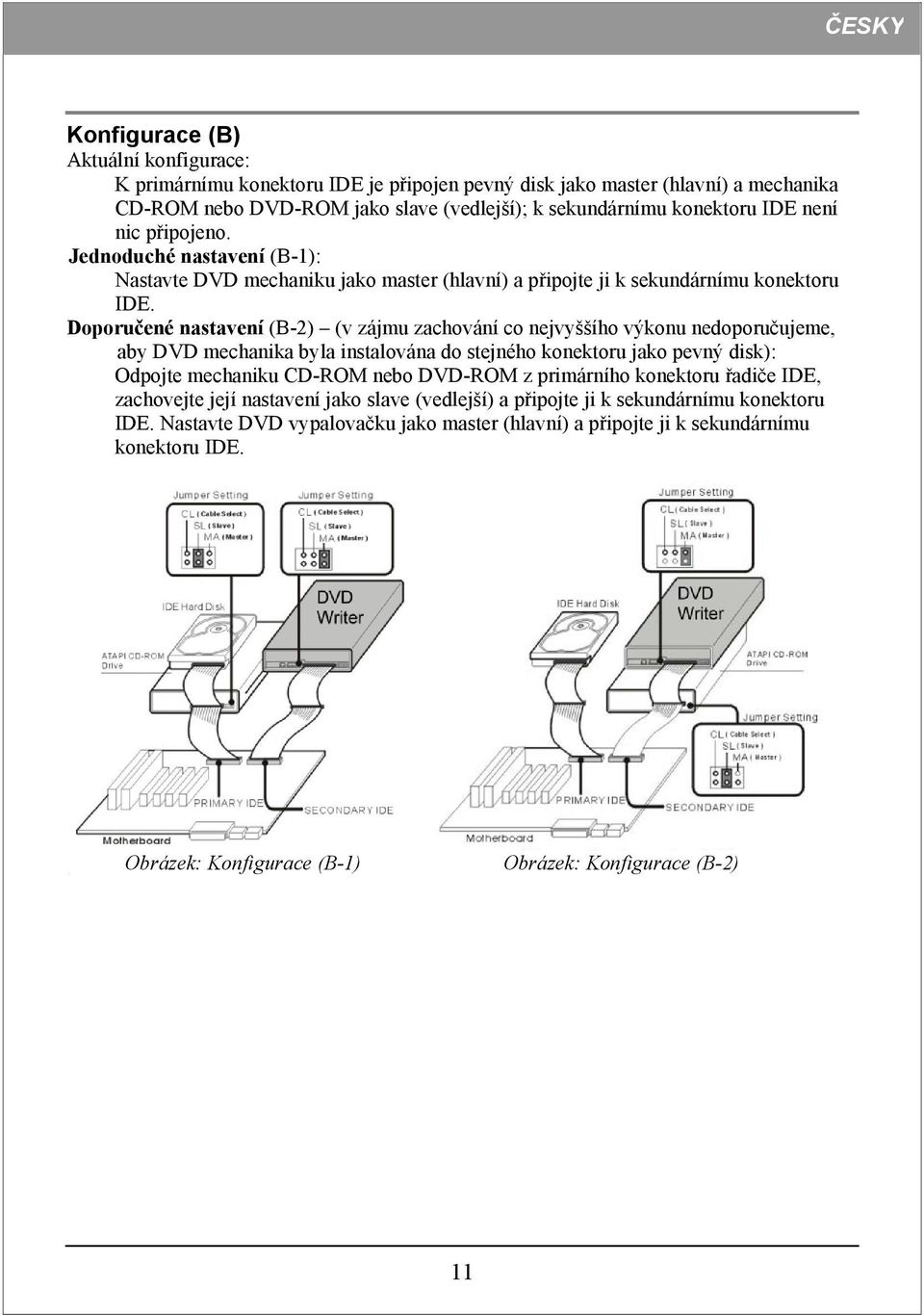

11 Konfigurace (B) Aktuální konfigurace: K primárnímu konektoru IDE je připojen pevný disk jako master (hlavní) a mechanika CD-ROM nebo DVD-ROM jako slave (vedlejší); k sekundárnímu konektoru IDE není nic připojeno. Jednoduché nastavení (B-1): Nastavte DVD mechaniku jako master (hlavní) a připojte ji k sekundárnímu konektoru IDE. Doporučené nastavení (B-2) (v zájmu zachování co nejvyššího výkonu nedoporučujeme, aby DVD mechanika byla instalována do stejného konektoru jako pevný disk): Odpojte mechaniku CD-ROM nebo DVD-ROM z primárního konektoru řadiče IDE, zachovejte její nastavení jako slave (vedlejší) a připojte ji k sekundárnímu konektoru IDE. Nastavte DVD vypalovačku jako master (hlavní) a připojte ji k sekundárnímu konektoru IDE. Obrázek: Konfigurace (B-1) Obrázek: Konfigurace (B-2) 11

12 Konfigurace (C) Aktuální konfigurace: K primárnímu konektoru IDE jsou připojeny dva pevné disky jako master a slave; K sekundárnímu konektoru IDE je připojena mechanika CD-ROM nebo DVD-ROM jako master. Pokyny pro nastavení: Odpojte mechaniku CD-ROM nebo DVD-ROM ze sekundárního konektoru IDE, změňte její nastavení na slave (vedlejší) a připojte ji zpět do sekundárního konektoru IDE. Nastavte DVD vypalovačku jako master (hlavní) a připojte ji do sekundárního konektoru IDE. Obrázek: Konfigurace (C) 12

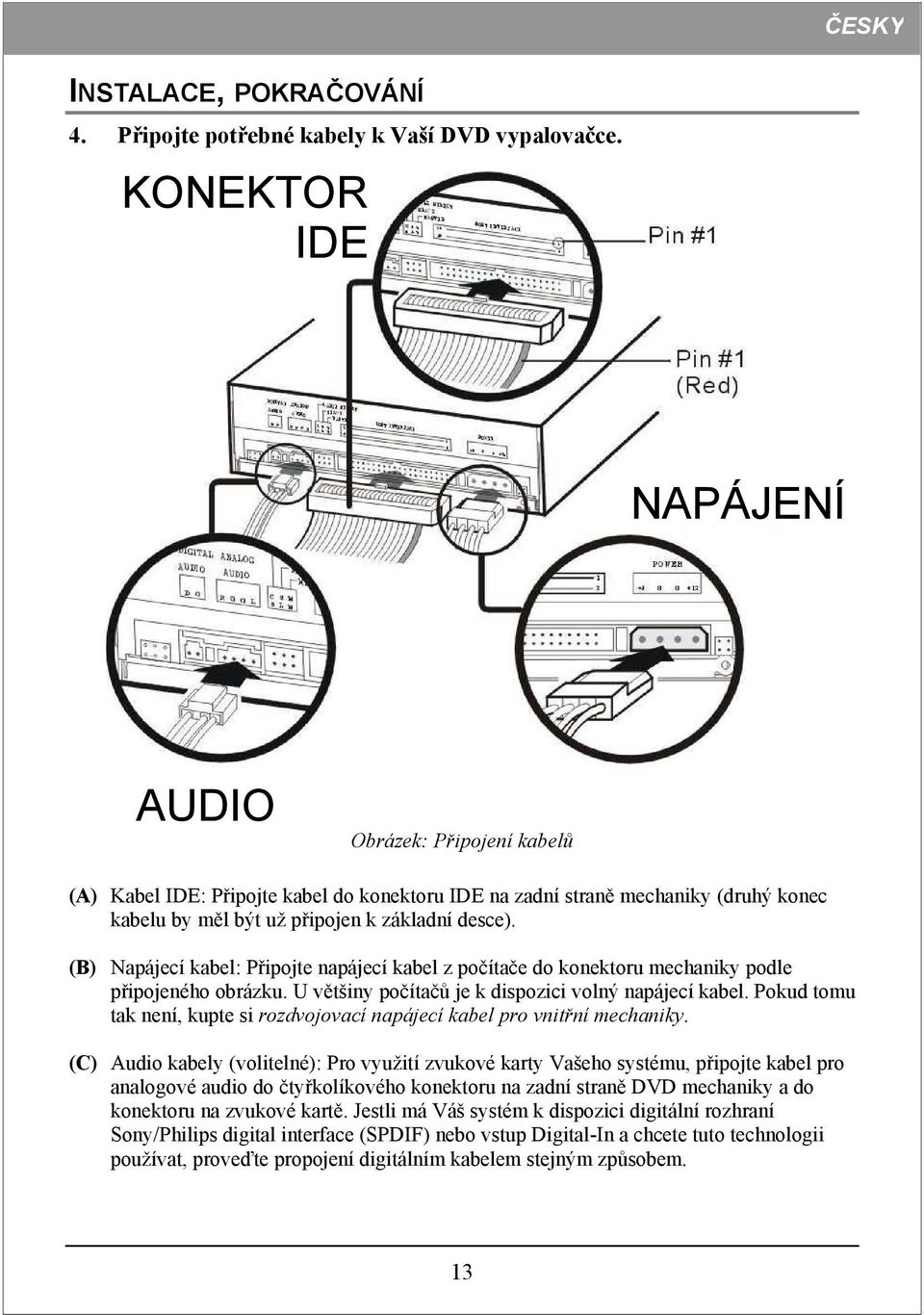

13 INSTALACE, POKRAČOVÁNÍ 4. Připojte potřebné kabely k Vaší DVD vypalovačce. KONEKTOR IDE NAPÁJENÍ AUDIO Obrázek: Připojení kabelů (A) Kabel IDE: Připojte kabel do konektoru IDE na zadní straně mechaniky (druhý konec kabelu by měl být už připojen k základní desce). (B) Napájecí kabel: Připojte napájecí kabel z počítače do konektoru mechaniky podle připojeného obrázku. U většiny počítačů je k dispozici volný napájecí kabel. Pokud tomu tak není, kupte si rozdvojovací napájecí kabel pro vnitřní mechaniky. (C) Audio kabely (volitelné): Pro využití zvukové karty Vašeho systému, připojte kabel pro analogové audio do čtyřkolíkového konektoru na zadní straně DVD mechaniky a do konektoru na zvukové kartě. Jestli má Váš systém k dispozici digitální rozhraní Sony/Philips digital interface (SPDIF) nebo vstup Digital-In a chcete tuto technologii používat, proveďte propojení digitálním kabelem stejným způsobem. 13

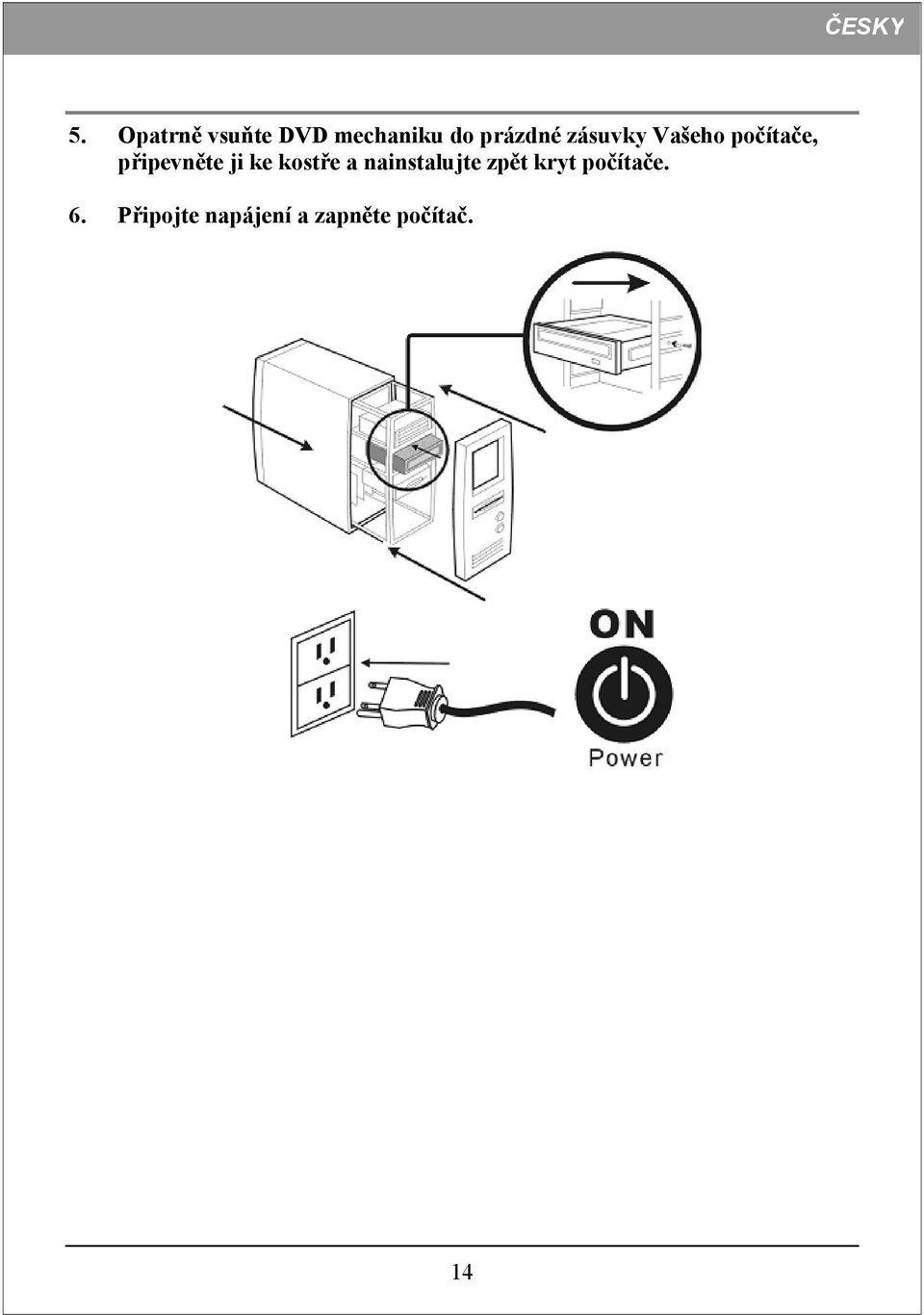

14 5. Opatrně vsuňte DVD mechaniku do prázdné zásuvky Vašeho počítače, připevněte ji ke kostře a nainstalujte zpět kryt počítače. 6. Připojte napájení a zapněte počítač. 14

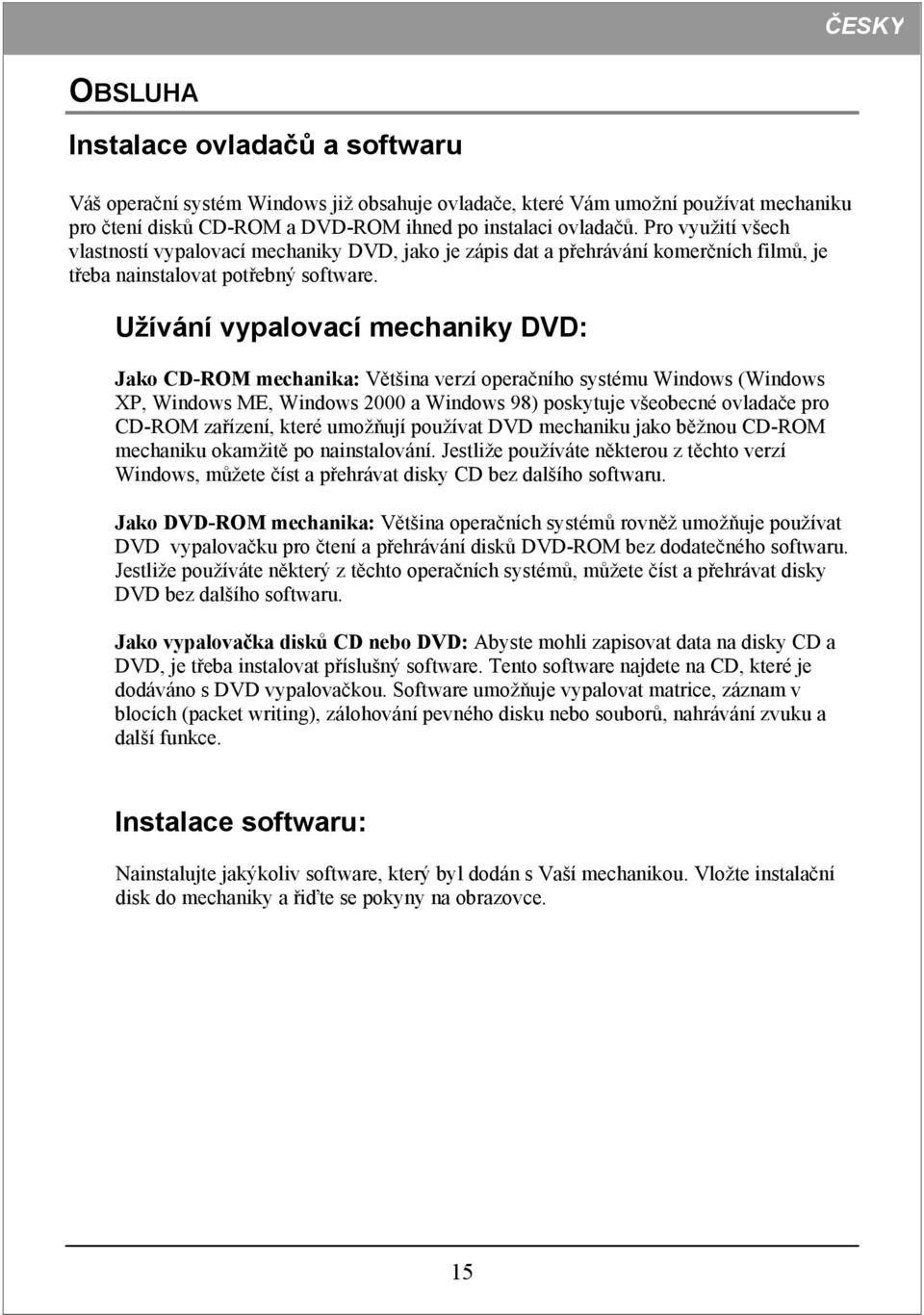

15 OBSLUHA Instalace ovladačů a softwaru Váš operační systém Windows již obsahuje ovladače, které Vám umožní používat mechaniku pro čtení disků CD-ROM a DVD-ROM ihned po instalaci ovladačů. Pro využití všech vlastností vypalovací mechaniky DVD, jako je zápis dat a přehrávání komerčních filmů, je třeba nainstalovat potřebný software. Užívání vypalovací mechaniky DVD: Jako CD-ROM mechanika: Většina verzí operačního systému Windows (Windows XP, Windows ME, Windows 2000 a Windows 98) poskytuje všeobecné ovladače pro CD-ROM zařízení, které umožňují používat DVD mechaniku jako běžnou CD-ROM mechaniku okamžitě po nainstalování. Jestliže používáte některou z těchto verzí Windows, můžete číst a přehrávat disky CD bez dalšího softwaru. Jako DVD-ROM mechanika: Většina operačních systémů rovněž umožňuje používat DVD vypalovačku pro čtení a přehrávání disků DVD-ROM bez dodatečného softwaru. Jestliže používáte některý z těchto operačních systémů, můžete číst a přehrávat disky DVD bez dalšího softwaru. Jako vypalovačka disků CD nebo DVD: Abyste mohli zapisovat data na disky CD a DVD, je třeba instalovat příslušný software. Tento software najdete na CD, které je dodáváno s DVD vypalovačkou. Software umožňuje vypalovat matrice, záznam v blocích (packet writing), zálohování pevného disku nebo souborů, nahrávání zvuku a další funkce. Instalace softwaru: Nainstalujte jakýkoliv software, který byl dodán s Vaší mechanikou. Vložte instalační disk do mechaniky a řiďte se pokyny na obrazovce. 15

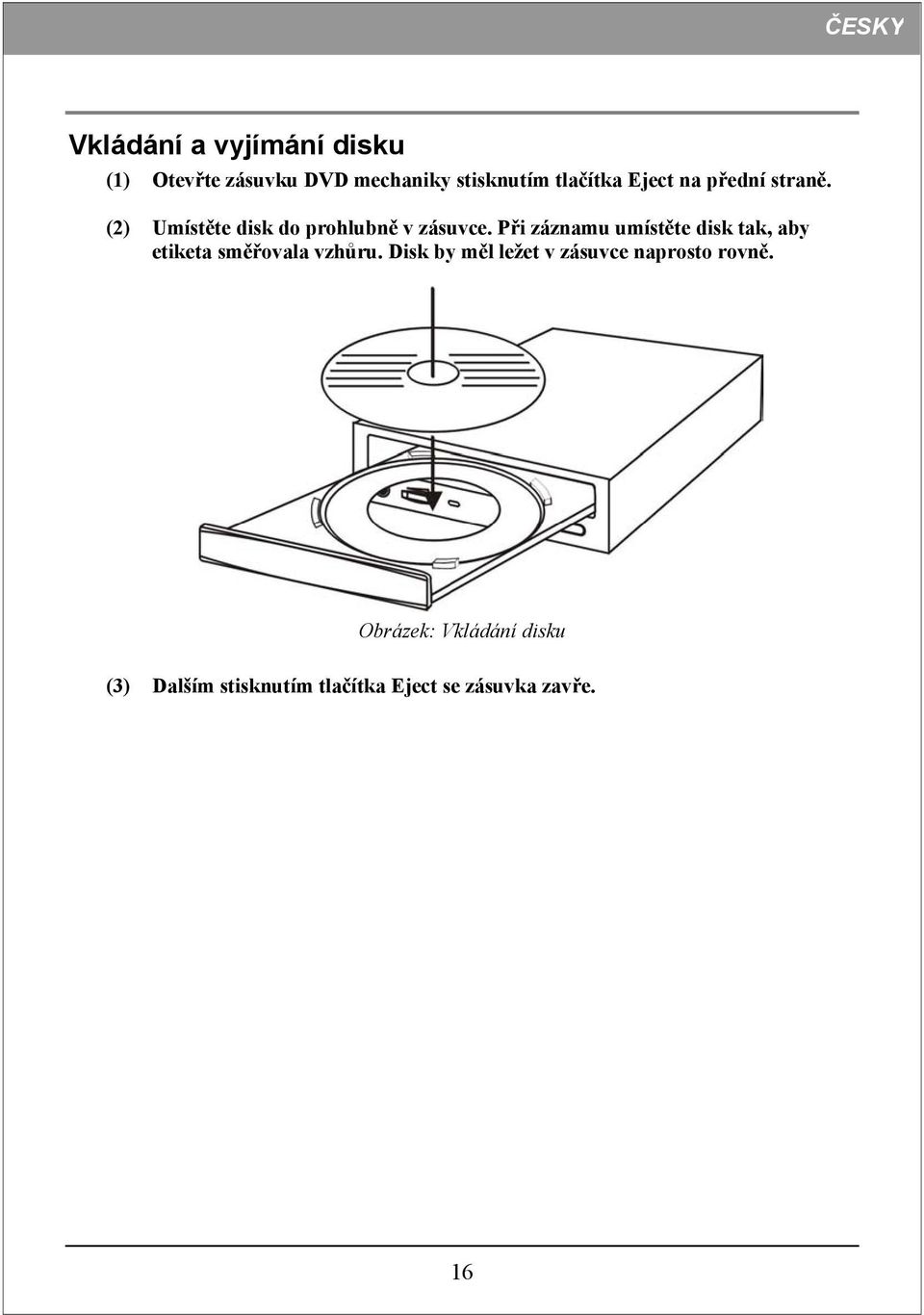

16 Vkládání a vyjímání disku (1) Otevřte zásuvku DVD mechaniky stisknutím tlačítka Eject na přední straně. (2) Umístěte disk do prohlubně v zásuvce. Při záznamu umístěte disk tak, aby etiketa směřovala vzhůru. Disk by měl ležet v zásuvce naprosto rovně. Obrázek: Vkládání disku (3) Dalším stisknutím tlačítka Eject se zásuvka zavře. 16

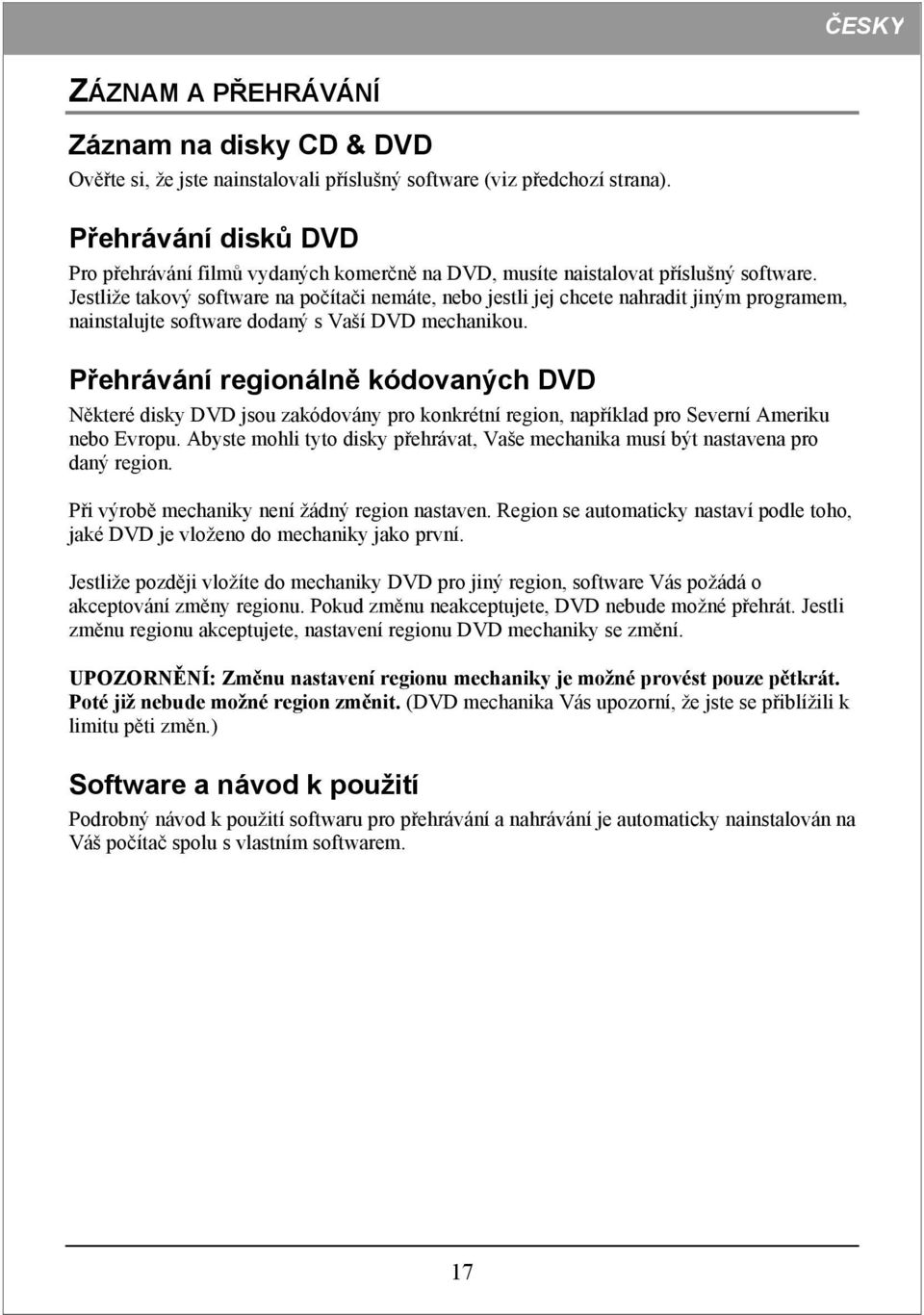

17 ZÁZNAM A PŘEHRÁVÁNÍ Záznam na disky CD & DVD Ověřte si, že jste nainstalovali příslušný software (viz předchozí strana). Přehrávání disků DVD Pro přehrávání filmů vydaných komerčně na DVD, musíte naistalovat příslušný software. Jestliže takový software na počítači nemáte, nebo jestli jej chcete nahradit jiným programem, nainstalujte software dodaný s Vaší DVD mechanikou. Přehrávání regionálně kódovaných DVD Některé disky DVD jsou zakódovány pro konkrétní region, například pro Severní Ameriku nebo Evropu. Abyste mohli tyto disky přehrávat, Vaše mechanika musí být nastavena pro daný region. Při výrobě mechaniky není žádný region nastaven. Region se automaticky nastaví podle toho, jaké DVD je vloženo do mechaniky jako první. Jestliže později vložíte do mechaniky DVD pro jiný region, software Vás požádá o akceptování změny regionu. Pokud změnu neakceptujete, DVD nebude možné přehrát. Jestli změnu regionu akceptujete, nastavení regionu DVD mechaniky se změní. UPOZORNĚNÍ: Změnu nastavení regionu mechaniky je možné provést pouze pětkrát. Poté již nebude možné region změnit. (DVD mechanika Vás upozorní, že jste se přiblížili k limitu pěti změn.) Software a návod k použití Podrobný návod k použití softwaru pro přehrávání a nahrávání je automaticky nainstalován na Váš počítač spolu s vlastním softwarem. 17

18 DOPORUČENÁ MÉDIA PRO NAHRÁVÁNÍ A PŘEPISOVÁNÍ Pro dosažení kvalitních výsledků při nahrávání CD a DVD doporučujeme používat produkty následujících výrobců (doporučené značky mohou být změněny bez upozornění): Média CD-R: Média pro přepisování nízkou rychlostí CD-RW: Média pro přepisování vysokou rychlostí CD-RW: Média pro přepisování ultra vysokou rychlostí CD-RW: Média DVD-R: Média DVD-R9: CMC, Daxon, DST, Fornet, Fujifilm, GAT, Gigastorage, Infodisc, KingPro LeadData, Maxell, MBI, MCC, MPO, NanYa, Postech, Princo, Prodisc, Ramedia, Ricoh, Ritek, SAST, SKC, Sony, TDK, Taiyo-Yuden CMC, Daxon, Gigastorage, Infordisc, LeadData, MCC, Princo, Prodisc, Ricoh, Ritek CMC, Daxon, Fornet, Gigastorage, Infodisc, LeadData, MCC, NanYa, Princo, Prodisc, Ricoh, Ritek CMC, Daxon, Infodisc, Mitsubishi, Prodisc, Ritek Maxell, Mitsubishi, TDK, Sony(16X) MKM Média DVD-RW: Média DVD+R: Média DVD+R9: Média DVD+RW: Média LightScribe CMC, JVC, MKM, Ritek, TDK CMC, MBI, Mitsubishi, Taiyo-Yuden, TDK, Sony(16X) Mitsubishi, Ricoh, Ritek Infodisc, MBI, MCC, Philips, Prodisc, Ricoh, Ritek, Sony CD-R: HP, CMC, MCC, MBI DVD+R: HP, CMC, MCC, MBI 18

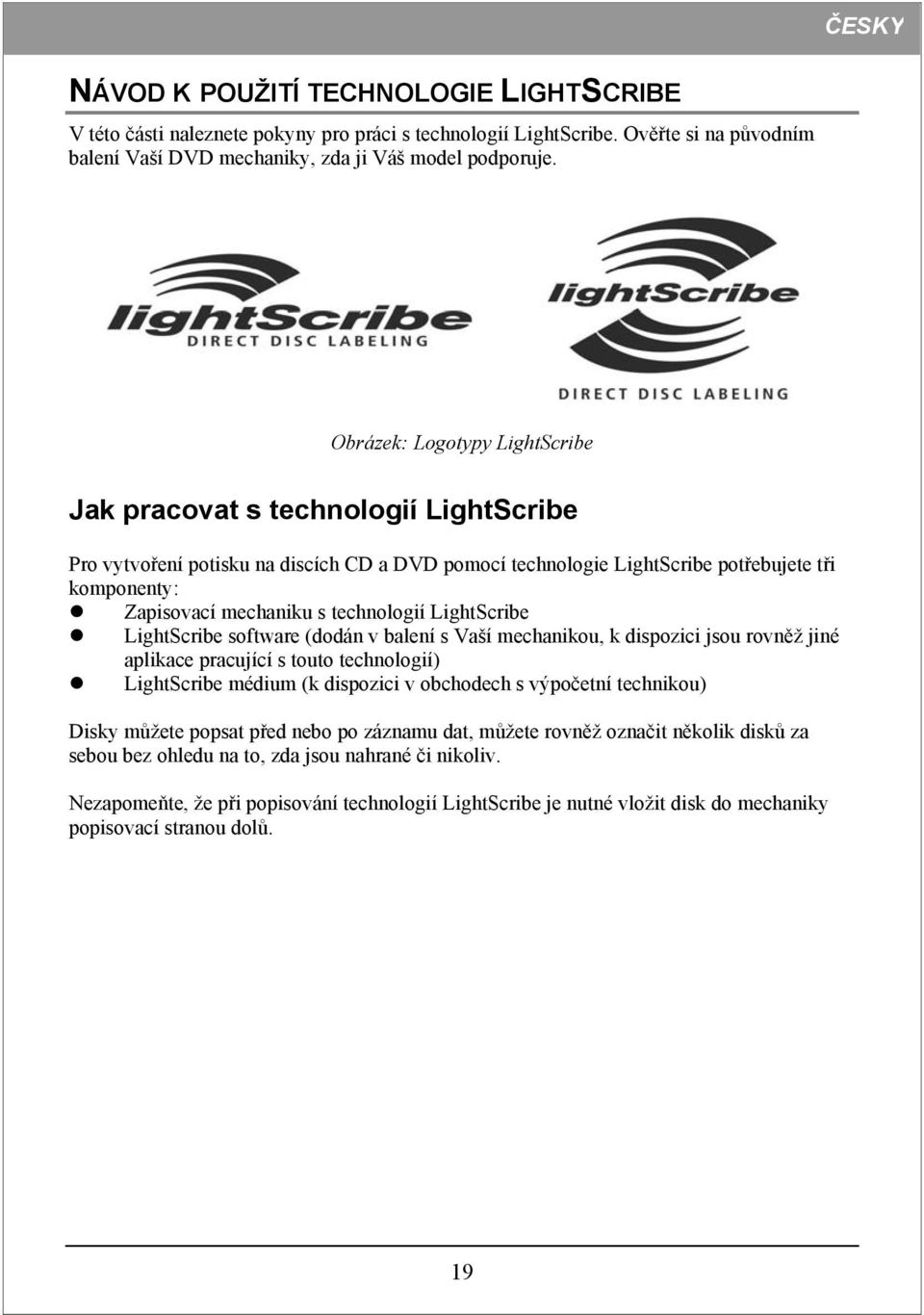

19 NÁVOD K POUŽITÍ TECHNOLOGIE LIGHTSCRIBE V této části naleznete pokyny pro práci s technologií LightScribe. Ověřte si na původním balení Vaší DVD mechaniky, zda ji Váš model podporuje. Obrázek: Logotypy LightScribe Jak pracovat s technologií LightScribe Pro vytvoření potisku na discích CD a DVD pomocí technologie LightScribe potřebujete tři komponenty: Zapisovací mechaniku s technologií LightScribe LightScribe software (dodán v balení s Vaší mechanikou, k dispozici jsou rovněž jiné aplikace pracující s touto technologií) LightScribe médium (k dispozici v obchodech s výpočetní technikou) Disky můžete popsat před nebo po záznamu dat, můžete rovněž označit několik disků za sebou bez ohledu na to, zda jsou nahrané či nikoliv. Nezapomeňte, že při popisování technologií LightScribe je nutné vložit disk do mechaniky popisovací stranou dolů. 19

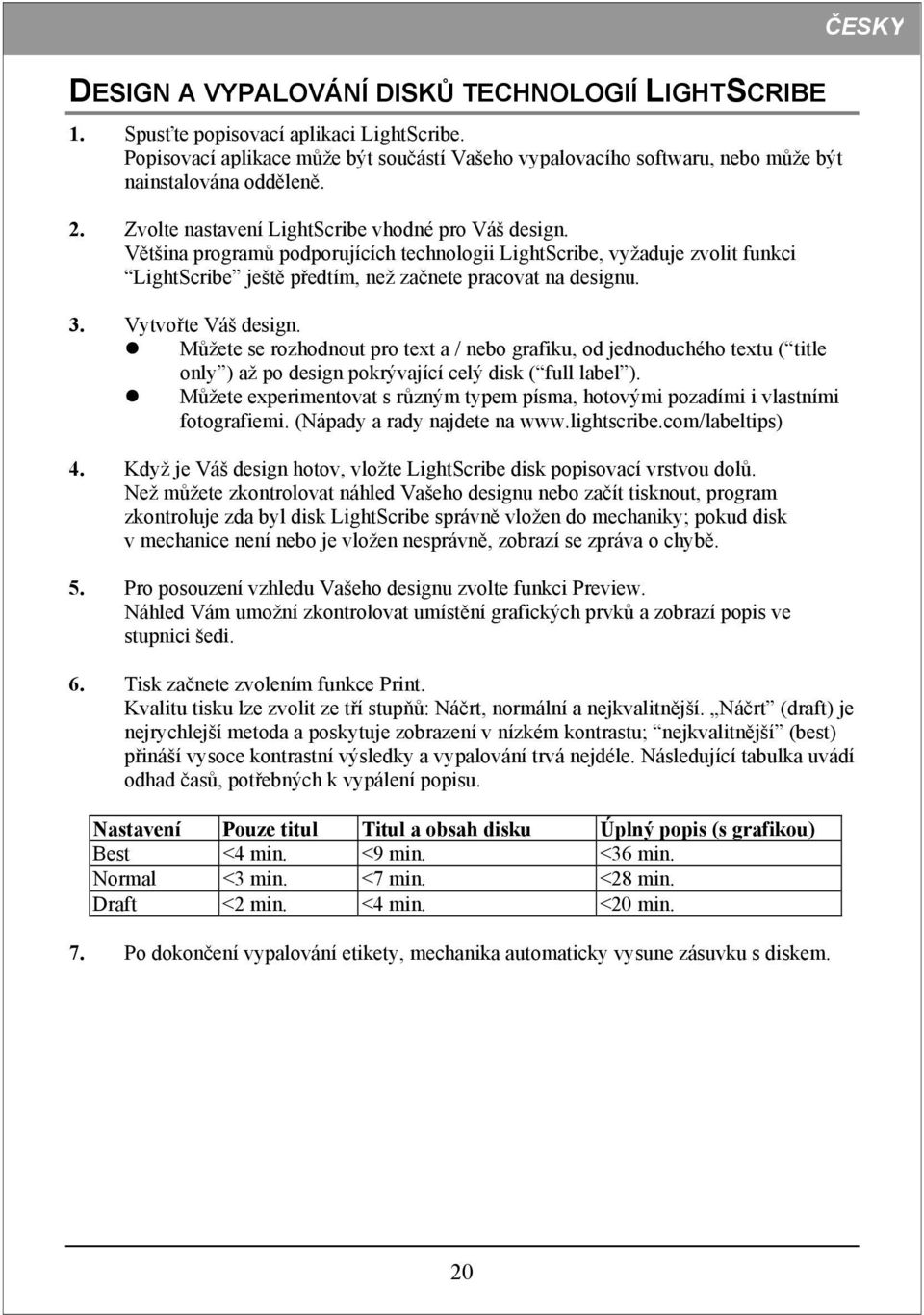

20 DESIGN A VYPALOVÁNÍ DISKŮ TECHNOLOGIÍ LIGHTSCRIBE 1. Spusťte popisovací aplikaci LightScribe. Popisovací aplikace může být součástí Vašeho vypalovacího softwaru, nebo může být nainstalována odděleně. 2. Zvolte nastavení LightScribe vhodné pro Váš design. Většina programů podporujících technologii LightScribe, vyžaduje zvolit funkci LightScribe ještě předtím, než začnete pracovat na designu. 3. Vytvořte Váš design. Můžete se rozhodnout pro text a / nebo grafiku, od jednoduchého textu ( title only ) až po design pokrývající celý disk ( full label ). Můžete experimentovat s různým typem písma, hotovými pozadími i vlastními fotografiemi. (Nápady a rady najdete na 4. Když je Váš design hotov, vložte LightScribe disk popisovací vrstvou dolů. Než můžete zkontrolovat náhled Vašeho designu nebo začít tisknout, program zkontroluje zda byl disk LightScribe správně vložen do mechaniky; pokud disk v mechanice není nebo je vložen nesprávně, zobrazí se zpráva o chybě. 5. Pro posouzení vzhledu Vašeho designu zvolte funkci Preview. Náhled Vám umožní zkontrolovat umístění grafických prvků a zobrazí popis ve stupnici šedi. 6. Tisk začnete zvolením funkce Print. Kvalitu tisku lze zvolit ze tří stupňů: Náčrt, normální a nejkvalitnější. Náčrt (draft) je nejrychlejší metoda a poskytuje zobrazení v nízkém kontrastu; nejkvalitnější (best) přináší vysoce kontrastní výsledky a vypalování trvá nejdéle. Následující tabulka uvádí odhad časů, potřebných k vypálení popisu. Nastavení Pouze titul Titul a obsah disku Úplný popis (s grafikou) Best <4 min. <9 min. <36 min. Normal <3 min. <7 min. <28 min. Draft <2 min. <4 min. <20 min. 7. Po dokončení vypalování etikety, mechanika automaticky vysune zásuvku s diskem. 20

21 ČASTO KLADENÉ OTÁZKY O TECHNOLOGII LIGHTSCRIBE Otázka: Jak technologie LightScribe pracuje? Odpověď: Citlivá vrstva na discích LightScribe mění barvu působením laserového paprsku. Jde o podobný proces, jako je exponování filmu s tím rozdílem, že LightScribe povrch reaguje pouze na světlo laseru. Otázka: Co se stane, když se pokusím použít disk nekompatibilní s LightScribe? Odpověď: Software LightScribe Vám zabrání v tisku na nekompatibilní disk. Program rozpozná kompatibilní disk podle jeho identifikačních značek a systém vytvoří obraz a začne s s tiskem pouze tehdy, když je použit disk kompatibilní s LightScribe. Otázka: Mohu používat počítač k jiné práci během vypalování popisu? Odpověď: Ano. Vypalování etikety probíhá v pozadí, takže počítač je možno používat k jiné činnosti. Otázka: Mohu nechat počítač bez dozoru během vypalování popisu? Odpověď: Ano. Proces LightScribe nevyžaduje od uživatele během vypalování žádnou asistenci. Během vypalování popisu zůstane počítač v normálním provozu a nepřejde do úsporného režimu. Otázka: Mohu přepisovat popis stejně jako se přepisují disky CD-RW a DVD-RW? Odpověď: Ne. Existující technologie LightScribe není přepisovatelná. Obraz je po vypálení trvalý. Otázka: Může obraz vytvořený technologií LightScribe způsobit nevyrovnanou rotaci, podobně jako některé papírové štítky? Odpověď: Ne. LightScribe disky jsou rovnoměrně vyvážené, stejně jako ostatní vysoce kvalitní CD a DVD disky a jejich rotace je plynulá. Vypálení popisu nijak nezmění rovnováhu disku a neohrozí jeho správnou rotaci. Otázka: Unikají při popisování technologií LightScribe nebezpečné chemikálie? Odpověď: Ne. Laserový paprsek působí na zbarvovací chemikálii přítomnou v povrchu disku, ale během procesu nevznikají žádné nebezpečné emise. Otázka: Je LightScribe disk nebezpečně horký okamžitě po dokončení vypalování? Odpověď: Ne. I když se běžně používá výraz vypalovat data a teď i vypalovat obraz, při žádném z těchto procesů nedochází ke skutečným tepelným změnám. CD nebo DVD lze okamžitě po vypalování vzít do ruky. Otázka: Je možné vytvořit technologií LightScribe barevný obraz? Odpověď: V současné době technologie LightScribe umožňuje vytvořit obraz pouze ve stupních šedi, podobný černobílé fotografii. Vývojová strategie technologie LightScribe zahrnuje budoucí informace o dodatečných schopnostech; v současné době však nelze z obchodních a právních důvodů zveřejnit více podrobných informací. 21

22 ODSTRAŇOVÁNÍ ZÁVAD Jestliže máte při instalaci nebo užívání Vaší DVD mechaniky potíže, řiďte se následujícími pokyny. Problémy při čtení disku Příznak Možný důvod Řešení Nefunguje DVD vypalovačka není rozpoznaná operačním systémem Nadměrný hluk při čtení disku Nelze otevřít zásuvku (Eject) Nelze číst předchozí seance z disku CD-RW, který byl již nejméně dvakrát nahráván Není připojeno napájení Ujistěte se, že napájecí kabel je správně připojen (všechna připojení). Kabel IDE není správně připojen Napájecí kabel není správně připojen Kabel IDE není správně připojen Ujistěte se, že kabel a konektory IDE nejsou poškozeny (zkontrolujte pečlivě všechny kolíky), a že oba konce kabelu jsou správně připojeny. Ujistěte se, že napájecí kabel je správně připojen (všechna připojení). Ujistěte se, že kabel a konektory IDE nejsou poškozeny (zkontrolujte pečlivě všechny kolíky) a že oba konce kabelu jsou správně připojeny. Vložen špatně vyvážený disk Nahraďte disk jiným. Na disku je nálepka Odstraňte opatrně nálepku, abyste nepoškrábali disk. Mechanika uzamčena softwarem Disk neleží správně v zásuvce Během nahrávání nebyla zvolena funkce "Load Contents" nebo "Import Session" Počkejte, až software ukončí svou činnost; nebo Ukončete činnost softwaru a pak stiskněte tlačítko Eject Vypněte napájení mechaniky a otevřte zásuvku pomocí svorky na papíry zatlačené do otvoru nouzového otevírání. Ujistěte se, že při novém nahrávání správně zvolíte funkci import previous sessions. Vadný nebo poškozený disk Vždy používejte jen kvalitní média. Vždy zacházejte s disky opatrně a udržujte je čisté. Hluboké škrábance, otisky prstů nebo jiné znečištění může způsobit, že disk přestane být čitelný. Disk byl vložen opačně Vyjměte disk a otočte ho popisem nahoru. 22

23 Problémy při záznamu Příznak Možný důvod Řešení Na disk nelze zapisovat Dochází k chybám při zapisování Mechanika není rozpoznaná operačním systémem Nelze zapisovat při nejvyšších rychlostech Vypalovací software není kompatibilní s Vaší vypalovačkou 23 Použijte software dodaný s DVD mechanikou. Jestliže používáte jiný software, obraťte se na jeho dodavatele (nebo vyhledejte příslušné stránky na internetu) a ověřte si, že podporuje Vaši mechaniku. Disk byl vložen opačně Vyjměte disk a otočte ho popisem nahoru. Nedostačující kapacita disku Ujistěte se, že kapacita disku je 1.2 až 2krát větší než soubory, které vypalujete. (Požadovaná kapacita se liší podle záznamové metody.) Není napájení Ujistěte se, že napájecí kabel je správně připojen (všechna připojení). Kabel IDE není správně připojen Ujistěte se, že kabel a konektory IDE nejsou poškozeny (zkontrolujte pečlivě všechny kolíky) a že oba konce kabelu jsou správně připojeny. Vadný nebo poškozený disk Vždy používejte jen kvalitní média. Vždy zacházejte s disky opatrně a udržujte je čisté. Hluboké škrábance, otisky prstů nebo jiné znečištění může způsobit, že disk přestane být čitelný. Nedostatečná kapacita pevného disku Kabel IDE není správně připojen Vypalovací software není kompatibilní s Vaší vypalovačkou DVD/CD média nejsou kompatibilní s nejvyšší rychlostí Ujistěte se, že kapacita pevného disku je 1.2 až 2krát větší než soubory, které vypalujete. (Požadovaná kapacita se liší podle záznamové metody.) Ujistěte se, že kabel a konektory IDE nejsou poškozeny (zkontrolujte pečlivě všechny kolíky), a že oba konce kabelu jsou správně připojeny. Použijte software dodaný s DVD mechanikou. Jestli používáte jiný software, obraťte se na jeho dodavatele (nebo vyhledejte příslušné stránky na internetu) a ověřte si, že podporuje Vaši DVD mechaniku. Použijte média vhodná pro nejvyšší rychlosti Vaší mechaniky. Vadný nebo poškozený disk Vždy používejte jen kvalitní média. Vždy zacházejte s disky opatrně a udržujte je čisté. Hluboké škrábance, otisky prstů nebo jiné znečištění může způsobit, že disk přestane být čitelný. Vypalovací software není kompatibilní s Vaší vypalovačkou Použijte software dodaný s DVD mechanikou. Jestliže používáte jiný software, obraťte se na jeho dodavatele (nebo vyhledejte příslušné stránky na internetu) a ověřte si, že podporuje Vaši DVD mechaniku.
