1 Praktické příklady z literatury a praxe výrobky,patenty RECYKLACE TERMOPLASTŮ, TERMOSETŮ A PRYŢÍ RNDr. Ladislav Pospíšil, CSc. pospisil@polymer.cz Recyklace - praktické příklady, 1

2 ČSN Plasty Zhodnocení plastového odpadu Názvosloví Česky Primární recyklace plastů, primární recyklování plastů Proces, při němž se z plastového odpadu získává materiál či výrobek z tohoto materiálu, který má stejné nebo podobné vlastnosti jako materiál či výrobek původní Sekundární recyklace plastů, sekundární recyklování plastů Proces, při němž se z plastového odpadu získává materiál či výrobek, jehož vlastnosti jsou značně odlišné od materiálu původního anglicky Primary recycling Secondary recycling Recyklace - praktické příklady, 2

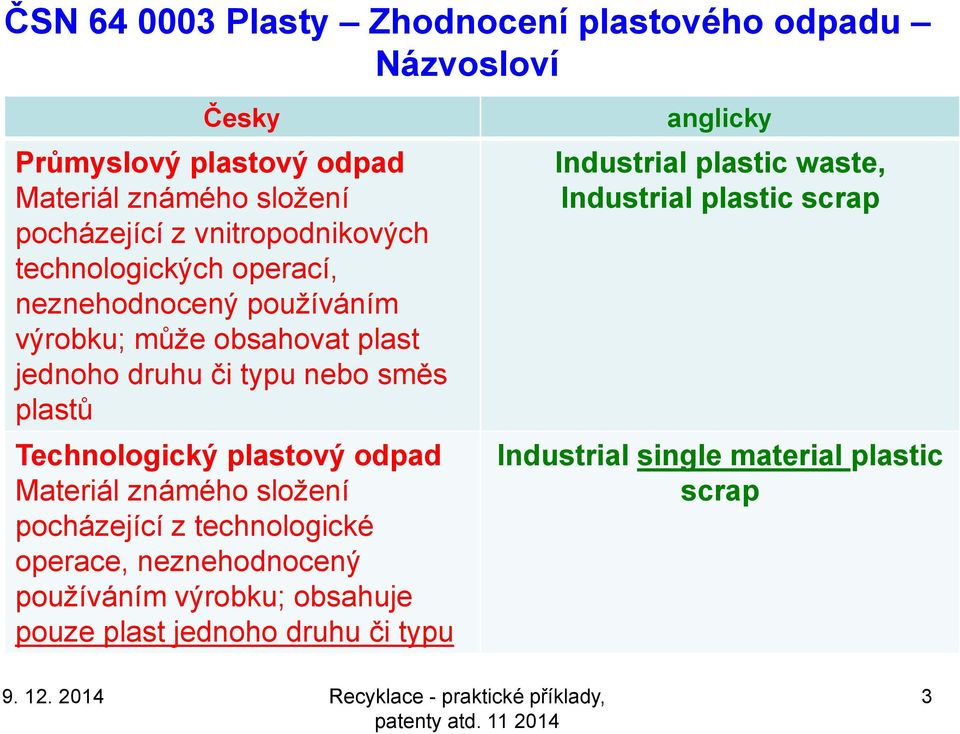

3 ČSN Plasty Zhodnocení plastového odpadu Názvosloví Česky Průmyslový plastový odpad Materiál známého složení pocházející z vnitropodnikových technologických operací, neznehodnocený používáním výrobku; může obsahovat plast jednoho druhu či typu nebo směs plastů Technologický plastový odpad Materiál známého složení pocházející z technologické operace, neznehodnocený používáním výrobku; obsahuje pouze plast jednoho druhu či typu anglicky Industrial plastic waste, Industrial plastic scrap Industrial single material plastic scrap Recyklace - praktické příklady, 3

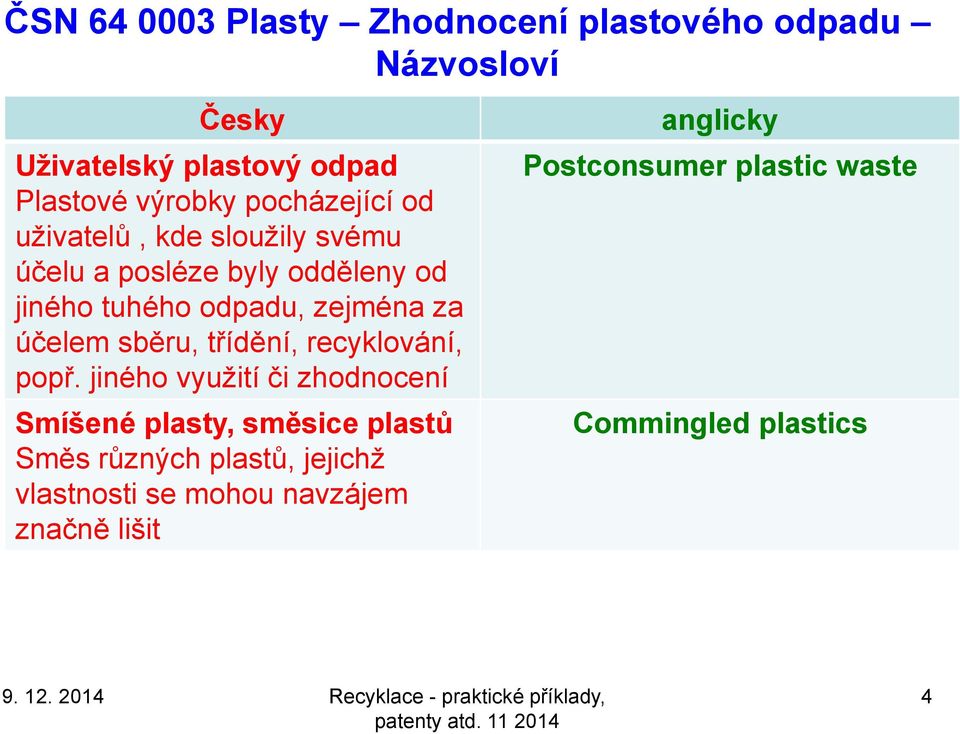

4 ČSN Plasty Zhodnocení plastového odpadu Názvosloví Česky Uţivatelský plastový odpad Plastové výrobky pocházející od uživatelů, kde sloužily svému účelu a posléze byly odděleny od jiného tuhého odpadu, zejména za účelem sběru, třídění, recyklování, popř. jiného využití či zhodnocení Smíšené plasty, směsice plastů Směs různých plastů, jejichž vlastnosti se mohou navzájem značně lišit anglicky Postconsumer plastic waste Commingled plastics Recyklace - praktické příklady, 4

5 Regenerát versus recyklát Česky Regenerát z vlastních zdrojů Materiál získaný z vlastního technologického odpadu, určený pro použití uvnitř podniku Regenerát z vnějších zdrojů Materiál z technologického odpadu, zpracovávaný nebo přepracovávaný mimo podnik, v němž vznikl Recyklovaný plast Materiál získaný recyklováním UŽIVATELSKÉHO plastového odpadu, tento materiál je většinou předmětem dalších zpracovatelských operací vedoucích k výrobku anglicky Reworked plastic Reprocessed plastic Recycled plastic Recyklace - praktické příklady, 5

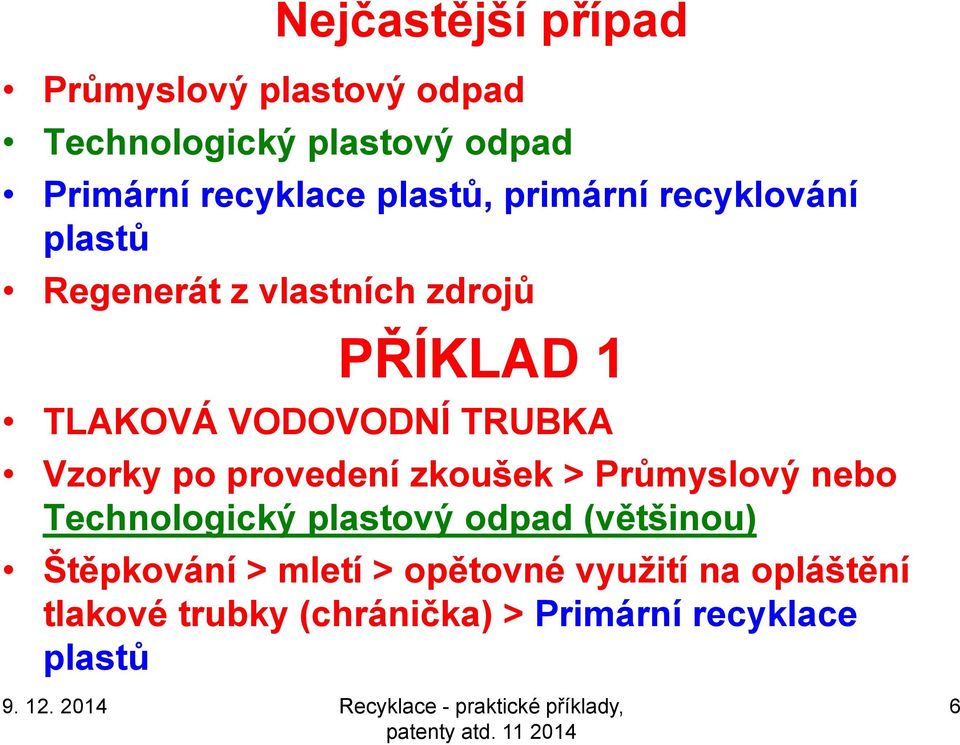

6 Nejčastější případ Průmyslový plastový odpad Technologický plastový odpad Primární recyklace plastů, primární recyklování plastů Regenerát z vlastních zdrojů PŘÍKLAD 1 TLAKOVÁ VODOVODNÍ TRUBKA Vzorky po provedení zkoušek > Průmyslový nebo Technologický plastový odpad (většinou) Štěpkování > mletí > opětovné vyuţití na opláštění tlakové trubky (chránička) > Primární recyklace plastů 6

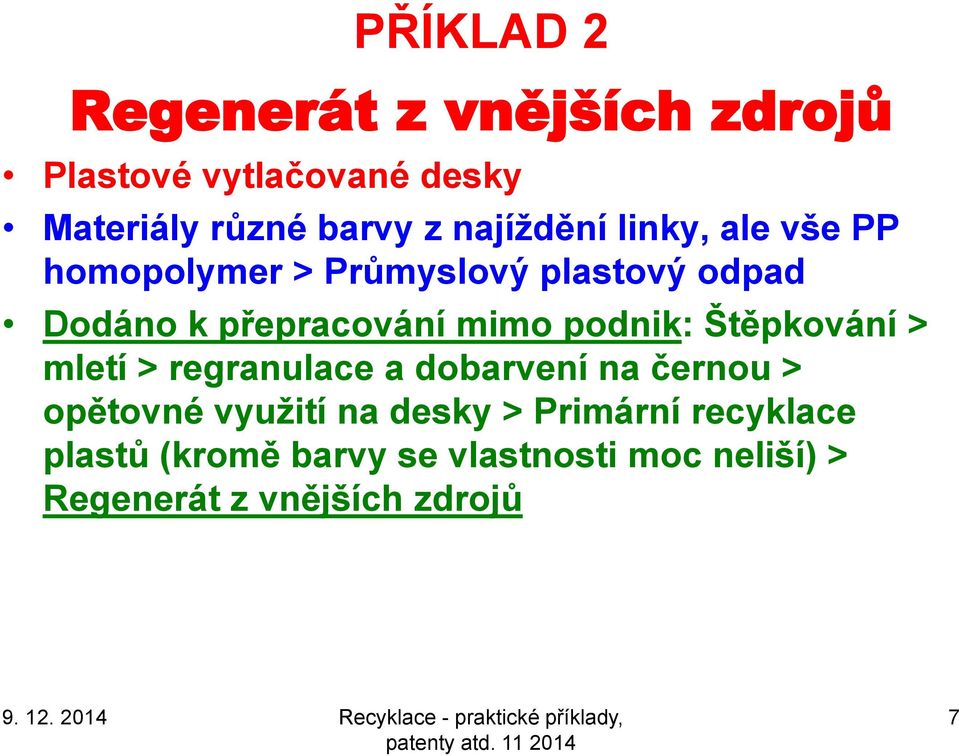

7 PŘÍKLAD 2 Regenerát z vnějších zdrojů Plastové vytlačované desky Materiály různé barvy z najíţdění linky, ale vše PP homopolymer > Průmyslový plastový odpad Dodáno k přepracování mimo podnik: Štěpkování > mletí > regranulace a dobarvení na černou > opětovné vyuţití na desky > Primární recyklace plastů (kromě barvy se vlastnosti moc neliší) > Regenerát z vnějších zdrojů 7

8 PŘÍKLAD 3 Recyklační podnik nakupuje odpady z desek a trubek na bázi HDPE Štěpkování > mletí > regranulace a dobarvení na černou > sekundární recyklace plastů (kromě barvy se liší i jiné vlastnosti, např. IT) Recyklovaný plast Materiál získaný recyklováním UŽIVATELSKÉHO plastového odpadu, tento materiál je většinou předmětem dalších zpracovatelských operací vedoucích k výrobku Opětovné vyuţití, např. na desky 8

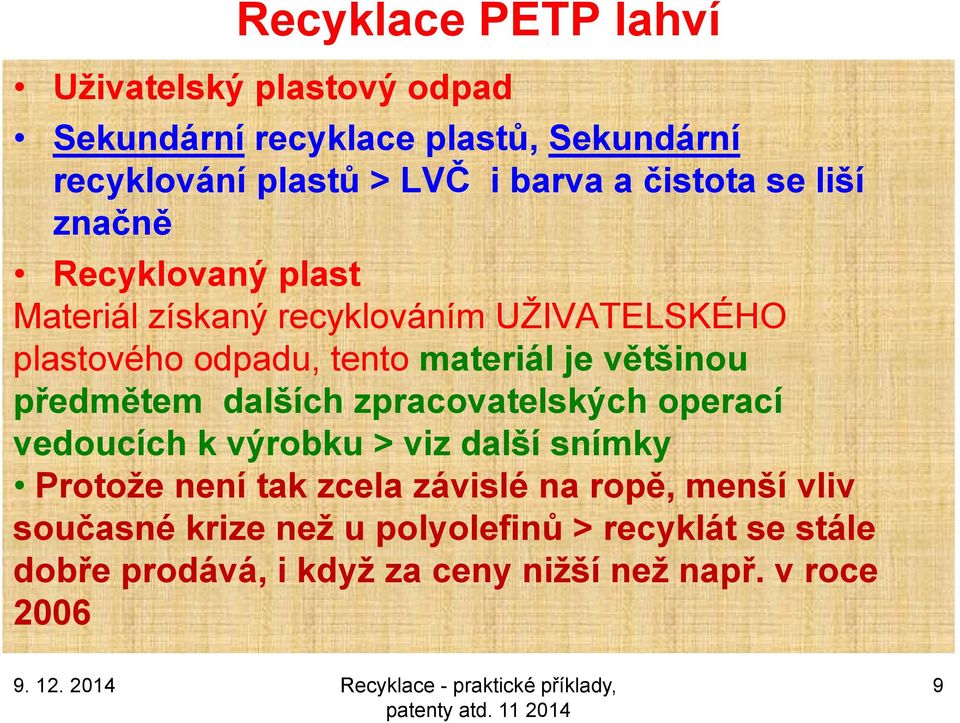

9 Recyklace PETP lahví Uţivatelský plastový odpad Sekundární recyklace plastů, Sekundární recyklování plastů > LVČ i barva a čistota se liší značně Recyklovaný plast Materiál získaný recyklováním UŽIVATELSKÉHO plastového odpadu, tento materiál je většinou předmětem dalších zpracovatelských operací vedoucích k výrobku > viz další snímky Protoţe není tak zcela závislé na ropě, menší vliv současné krize neţ u polyolefinů > recyklát se stále dobře prodává, i kdyţ za ceny niţší neţ např. v roce

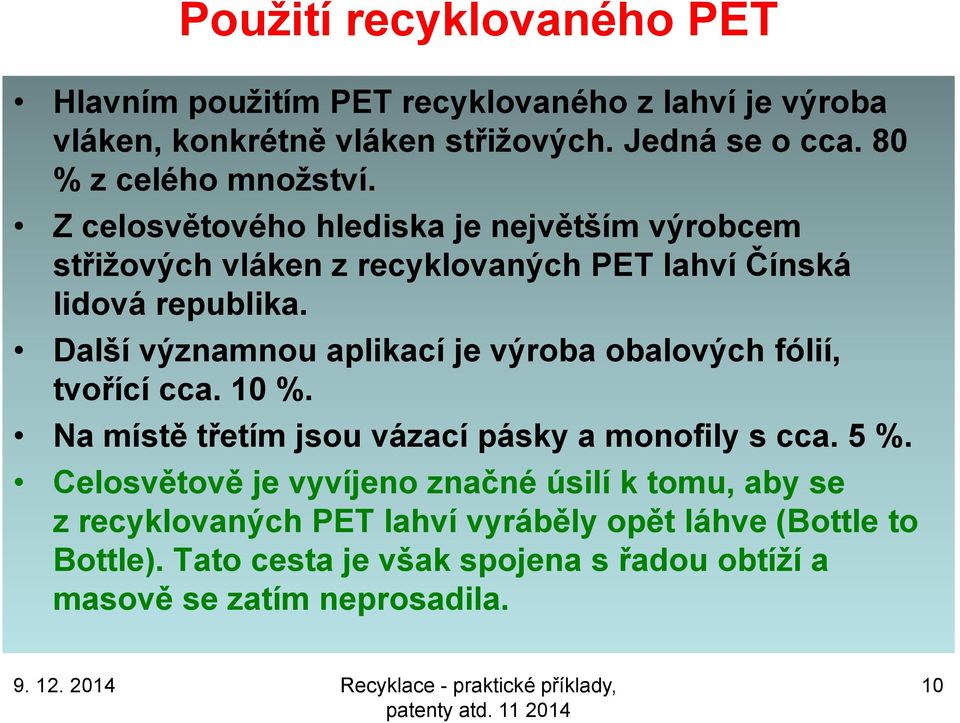

10 Pouţití recyklovaného PET Hlavním pouţitím PET recyklovaného z lahví je výroba vláken, konkrétně vláken střiţových. Jedná se o cca. 80 % z celého mnoţství. Z celosvětového hlediska je největším výrobcem střiţových vláken z recyklovaných PET lahví Čínská lidová republika. Další významnou aplikací je výroba obalových fólií, tvořící cca. 10 %. Na místě třetím jsou vázací pásky a monofily s cca. 5 %. Celosvětově je vyvíjeno značné úsilí k tomu, aby se z recyklovaných PET lahví vyráběly opět láhve (Bottle to Bottle). Tato cesta je však spojena s řadou obtíţí a masově se zatím neprosadila. 10

11 Pouţití recyklovaného PET v tuzemsku Výroba střiţových vláken > SILON Planá nad Luţnicí (cca t/rok, výhradně z recyklátu) Výroba obalových fólií zatím jen snahy menších výrobců Vázací pásky > SVITAP Svitavy, nová linka, cca t/rok (PET kupuje zelená od PETKA CZ) Monofily > zatím jen pokusy, nevím o realizaci Textilní orientované pásky > jen do stádia poloprovozu Kompozity se skleněnými vlákny (výztuţ) a anorganickými plnivy pro vstřikování > snad letos realizace Láhve z recyklovaných PET lahví (Bottle to Bottle) > zatím vím o jedné realizaci v Jílovém u Prahy Směsi s polyolefiny na trubky s vyšší tuhostí > pokusy 11

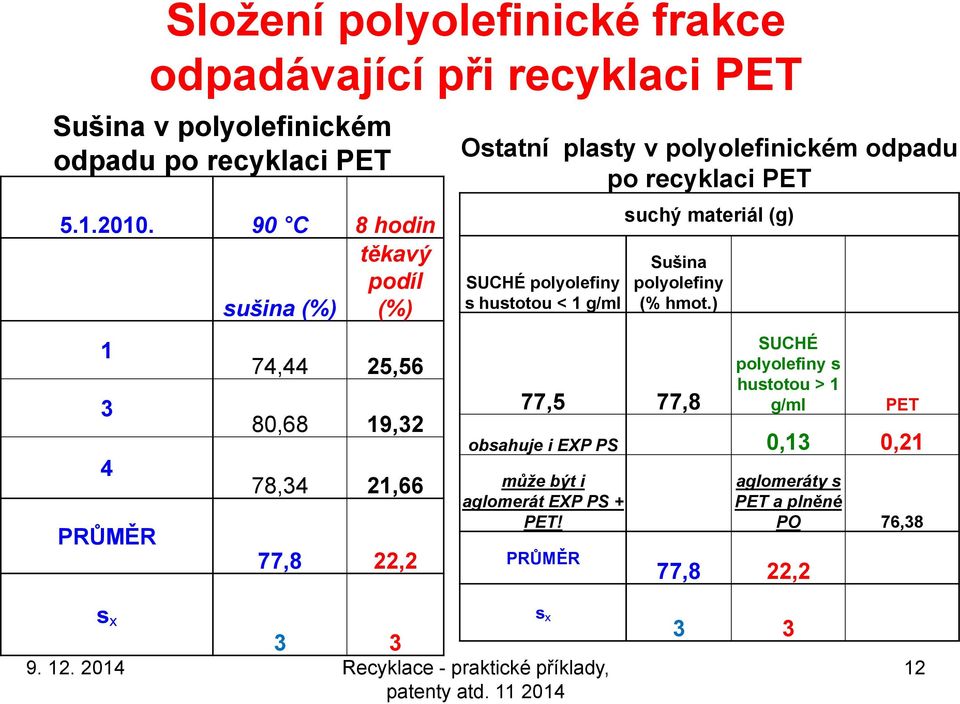

12 Sloţení polyolefinické frakce odpadávající při recyklaci PET Sušina v polyolefinickém odpadu po recyklaci PET C 8 hodin sušina (%) těkavý podíl (%) PRŮMĚR 74,44 25,56 80,68 19,32 78,34 21,66 77,8 22,2 Ostatní plasty v polyolefinickém odpadu po recyklaci PET SUCHÉ polyolefiny s hustotou < 1 g/ml suchý materiál (g) Sušina polyolefiny (% hmot.) 77,5 77,8 SUCHÉ polyolefiny s hustotou > 1 g/ml PET obsahuje i EXP PS 0,13 0,21 může být i aglomerát EXP PS + PET! PRŮMĚR aglomeráty s PET a plněné PO 76,38 77,8 22,2 s x 3 3 s x

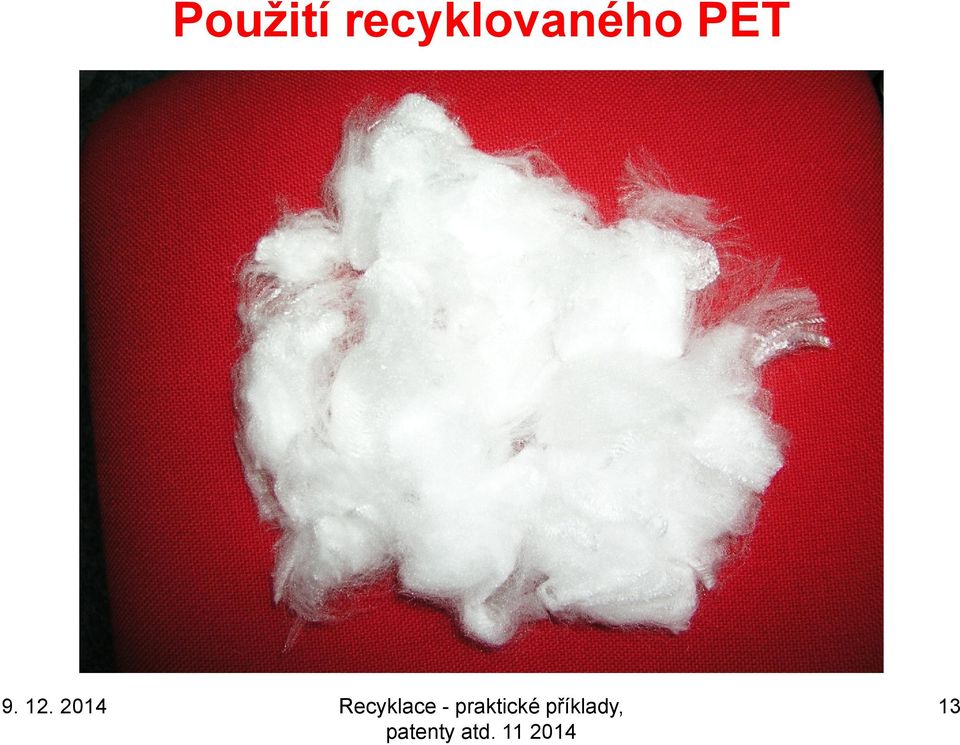

13 Pouţití recyklovaného PET 13

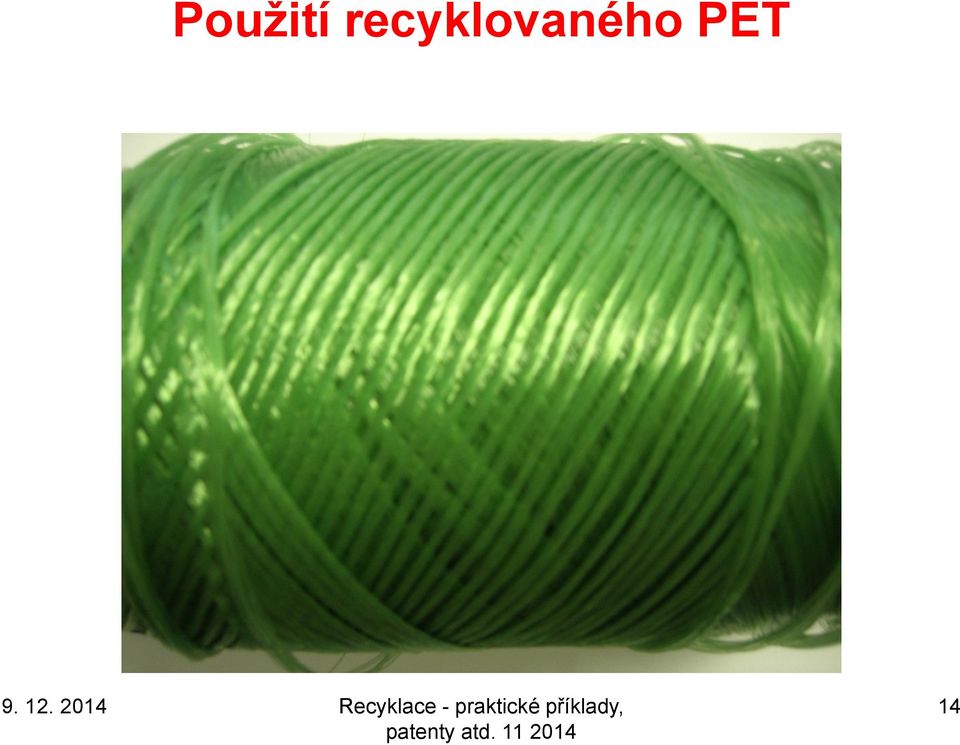

14 Pouţití recyklovaného PET 14

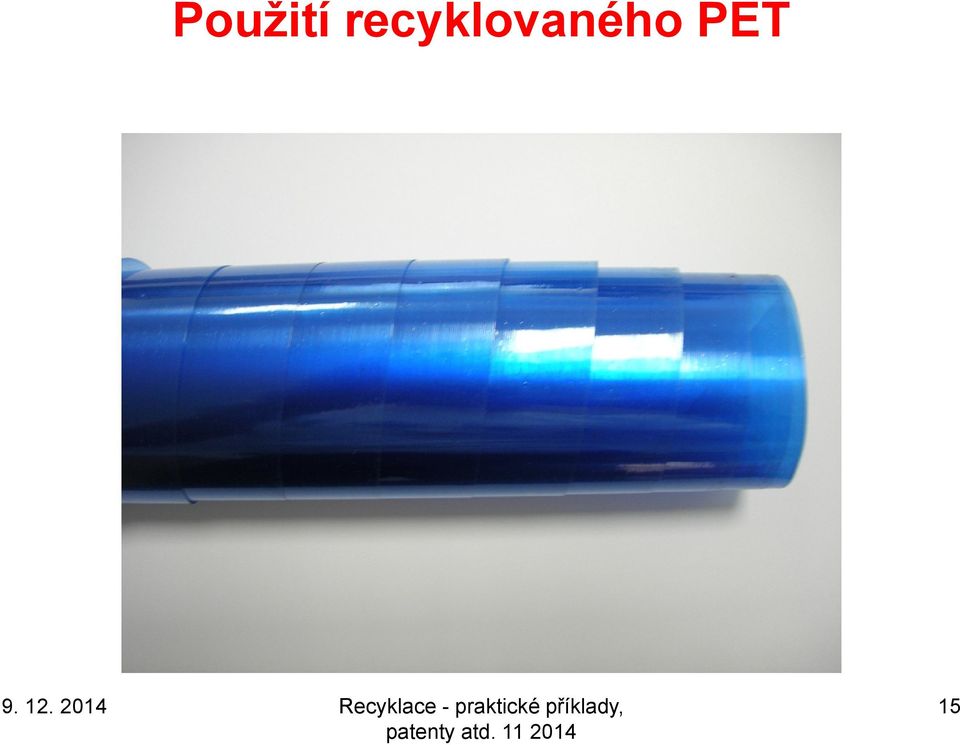

15 Pouţití recyklovaného PET 15

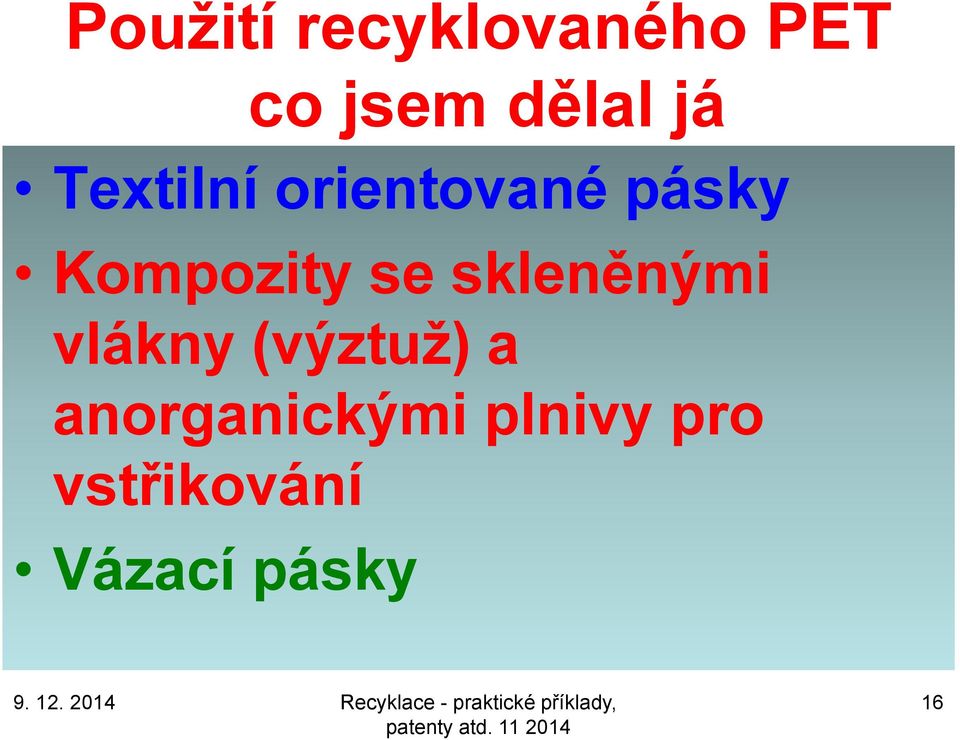

16 Pouţití recyklovaného PET co jsem dělal já Textilní orientované pásky Kompozity se skleněnými vlákny (výztuţ) a anorganickými plnivy pro vstřikování Vázací pásky 16

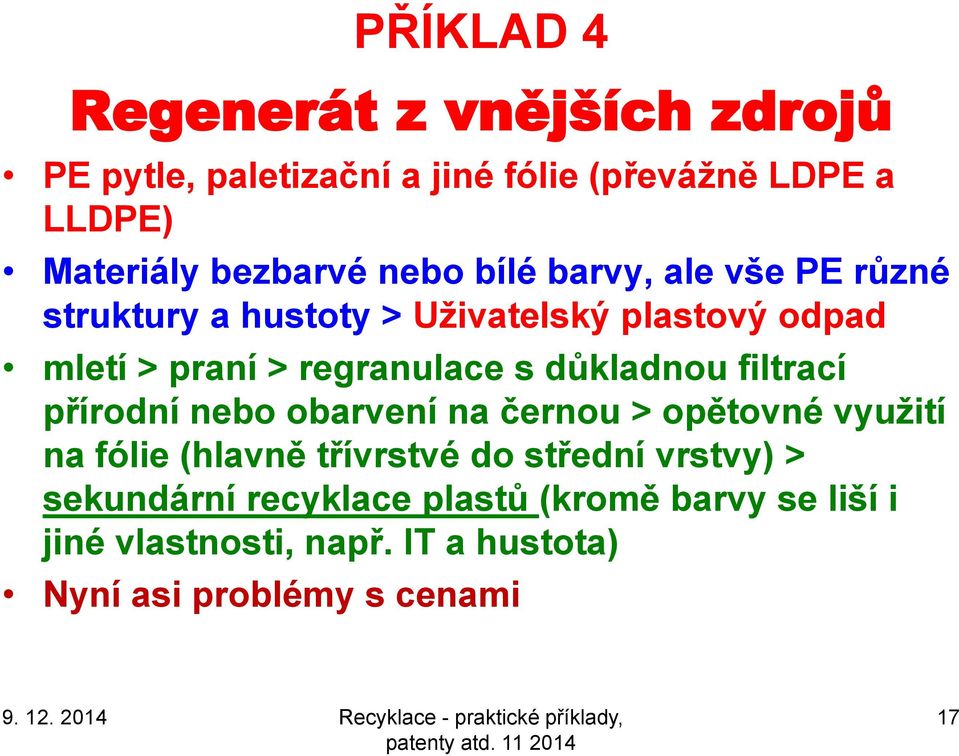

17 PŘÍKLAD 4 Regenerát z vnějších zdrojů PE pytle, paletizační a jiné fólie (převáţně LDPE a LLDPE) Materiály bezbarvé nebo bílé barvy, ale vše PE různé struktury a hustoty > Uţivatelský plastový odpad mletí > praní > regranulace s důkladnou filtrací přírodní nebo obarvení na černou > opětovné vyuţití na fólie (hlavně třívrstvé do střední vrstvy) > sekundární recyklace plastů (kromě barvy se liší i jiné vlastnosti, např. IT a hustota) Nyní asi problémy s cenami 17

18 Vyuţití netříděného plastového komunálního odpadu Smíšené plasty, směsice plastů Směs různých plastů, jejichţ vlastnosti se mohou navzájem značně lišit Sekundární recyklace plastů, Sekundární recyklování plastů PŘÍKLAD 1 Vytříděné plasty z komunálního odpadu Ţádné mytí a druhové třídění, jen oddělení kovů a anorganiky Štěpkování > extruze do forem (kokil) netlakově + dobarvení > volné chladnutí 18

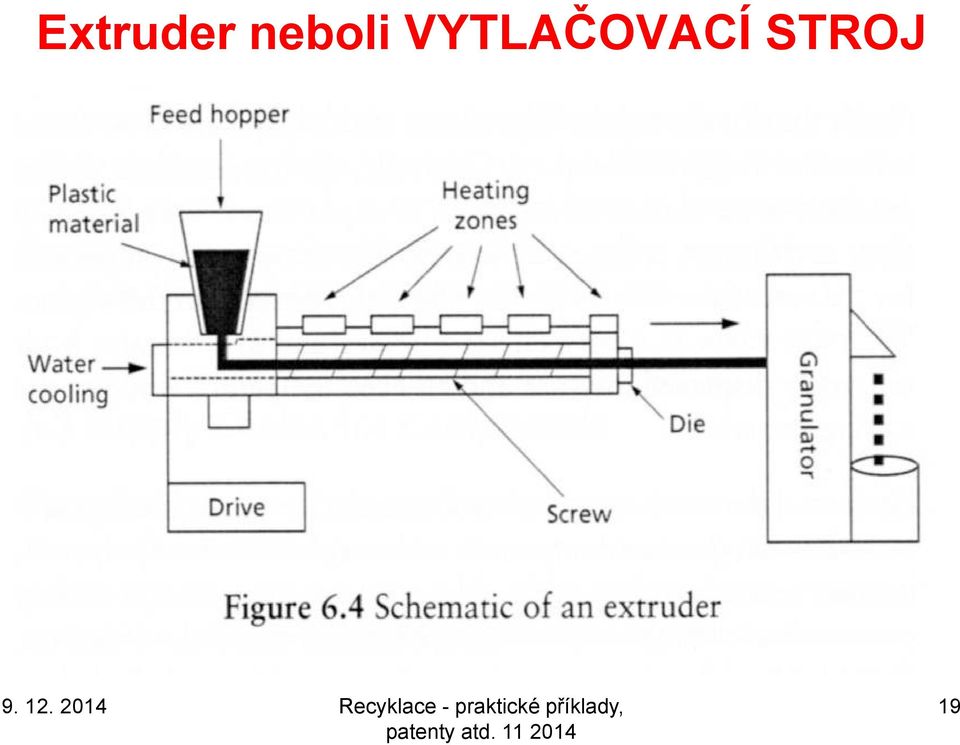

19 Extruder neboli VYTLAČOVACÍ STROJ Recyklace - praktické příklady, 19

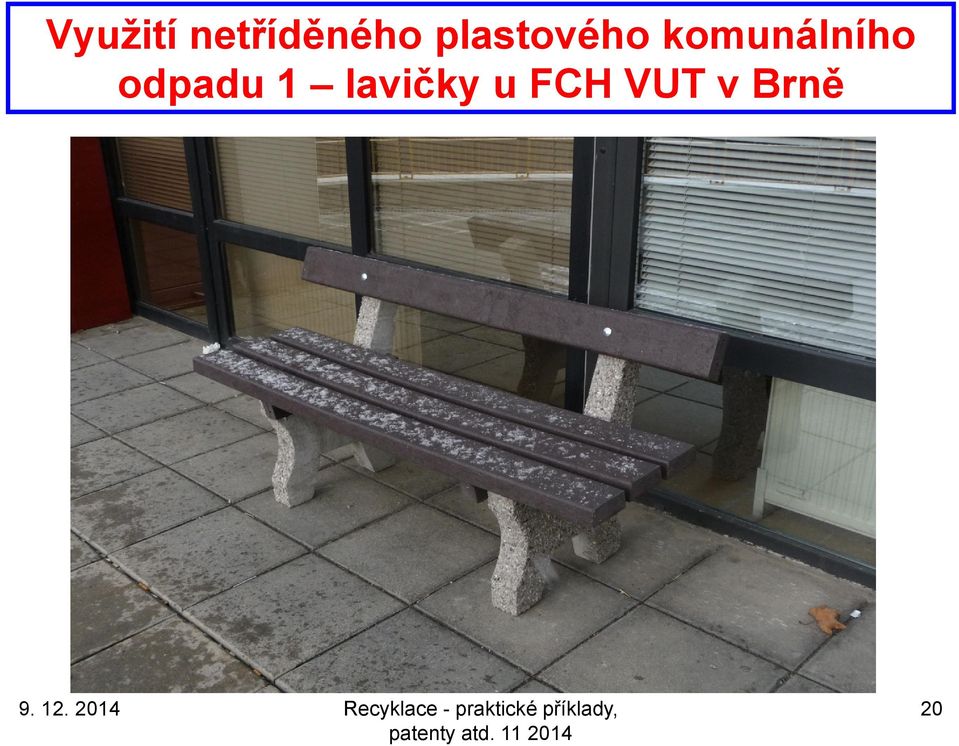

20 Vyuţití netříděného plastového komunálního odpadu 1 lavičky u FCH VUT v Brně 20

21 Vyuţití netříděného plastového tento povrch obvykle nevadí 21

22 Vyuţití netříděného plastového důsledek volné chladnutí bez tlaku 22

23 TRANSFORM Lázně Bohdaneč Technologie zpracování plastových odpadů je v Bohdanči suchá. Dodaný materiál je nejprve ručně tříděn. Zde jsou odděleny neplastové materiály jako jsou kovové předměty, sklo, papír, pryţ a pod. Plasty jsou roztříděny do stanovených frakcí podle typu výrobku a materiálu ze kterého byl zhotoven. PET láhve jsou tříděny jako samostatná frakce a po slisování jsou dodávány k dalšímu zpracování specializovaným podnikům. Vytříděné frakce určené k dalšímu zpracování v Transformu se dále upravují drcením a mletím, folie pak aglomerací, coţ je tepelné zpracování - spečení folií do formy granulí. Z nich se v další fázi mícháním připravuje výrobní směs takového sloţení a vlastností, které zajistí její dobrou zpracovatelnost a poţadovanou kvalitu výrobků. Tato směs je dále homogenizována, roztavena a vtlačena do kovových forem, kde dostává tvar konečného výrobku. Při zpracování nevznikají odpadní látky, vody ani exhaláty takového druhu a sloţení, aby ohroţovaly okolí. 23

24 TRANSFORM Lázně Bohdaneč 24

25 TRANSFORM Lázně Bohdaneč 25

26 TRANSFORM Lázně Bohdaneč Zatravňovací dlaţba Číslo zboţí Název a rozměry Cena bez DPH Cena s DPH zatravňovací dlaţba Lite, 60x40x4 cm, S 74,79 Kč 89,00 Kč zatravňovací dlaţba VD600+, 60x40x6 cm, S 97,48 Kč 116,00 Kč zatravňovací dlaţba VD800+, 80x60x6 cm, S 194,96 Kč 232,00 Kč zatravňovací dlaţba VD1200+, 120x80x6 cm, S 389,92 Kč 464,00 Kč 26

27 PURUS a.s., Kostelany 27

28 Další zajímavé aplikace recyklovaných plastů Termoplast + papír > CycleTec (Izrael) Termoplast +dřevo (WPC) > řada firem, hlavně v USA (HDPE láhve na mléko) Twin Shot vstřikování > jádro (recyklát) + plášť (prvotní plast) 28

29 Co je dnes nejrozšířenější recyklací? Průmyslový nebo Technologický plastový odpad Primární recyklace plasty všeho druhu Uţivatelský plastový odpad Sekundární recyklace PETP, Sekundární recyklace PE > pytle, paletizační a jiné fólie (převáţně LDPE a LLDPE) 29

30 Ambiciózní mladý chemik a RECYKLACE polymerního odpadu Vývoj a vyuţití tzv. tracerů pro daný typ plastových výrobků Kompatibilizace sloţek směsného plastového komunálního odpadu Kombinace s jinými odpady (papír, dřevo atd.) Stabilizace recyklaci, zamezení vzniku těkavých podílů a zápachu Bottle to Bottle u PETP 30
