1 DNA03/ DNA10 Návod k použití Česky Verze 1.2

2 Digitální nivelační přístroj Gratulujeme vám k zakoupení nového digitálního nivelačního přístroje firmy Leica Geosystems. Tento manuál obsahuje řídící pokyny a důležité bezpečnostní příkazy (podívejte se do části Bezpečnostní příkazy ). Před uvedením přístroje do provozu si, prosím, pečlivě přečtěte tyto pokyny. ID výrobku Typ a sériové číslo vašeho přístroje jsou uvedeny na štítku umístěném na spodní straně přístroje. Napište tyto informace do odpovídajících níže uvedených mezer a uvádějte je, kdykoli potřebujete doručit přístroj našim dealerům nebo opravnám. Typ: Sériové číslo: Datum zakoupení: 2

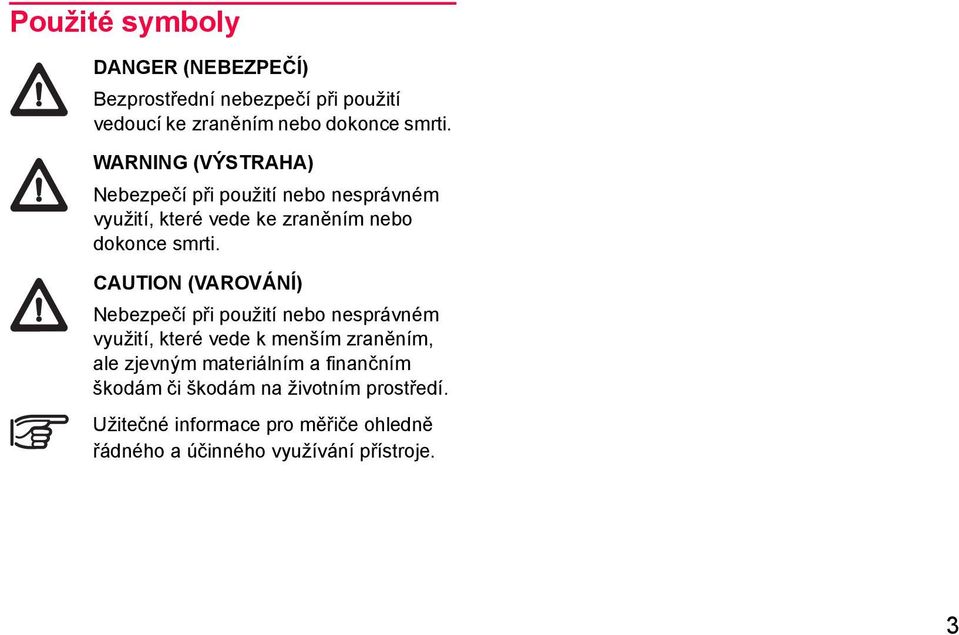

3 Použité symboly DANGER (NEBEZPEČÍ) Bezprostřední nebezpečí při použití vedoucí ke zraněním nebo dokonce smrti. WARNING (VÝSTRAHA) Nebezpečí při použití nebo nesprávném využití, které vede ke zraněním nebo dokonce smrti. CAUTION (VAROVÁNÍ) Nebezpečí při použití nebo nesprávném využití, které vede k menším zraněním, ale zjevným materiálním a finančním škodám či škodám na životním prostředí. Užitečné informace pro měřiče ohledně řádného a účinného využívání přístroje. 3

4 Obsah Úvod... 8 Princip měření... 8 Platnost... 8 Hlavní charakteristika... 9 Nejdůležitější části Terminologie Použití Pořadová nivelace Plošná nivelace PC-sada programů Leica Geo Office (LGO) Karta PCMCIA Vybavení Vybalení Baterie Baterie Karta PCMCIA Externí zdroj energie Příprava měření Urovnání Zaostření Centrace Měření...29 Obecné poznámky...29 Čtení výšek...29 Měření délek...30 Měření úhlů...31 Obsluha přístroje...32 Klávesnice a displej...33 Pevné klávesy Kombinace kláves Navigační klávesy Vstupní klávesy Použití přístroje...37 Klávesy displeje...37 Procházení menu Menu Osvětlení Uživatelský vstup...40 Zadávání číselných hodnot Zadávání alfanumerických hodnot Vkládání písmen a čísel Vymazání písmen a čísel

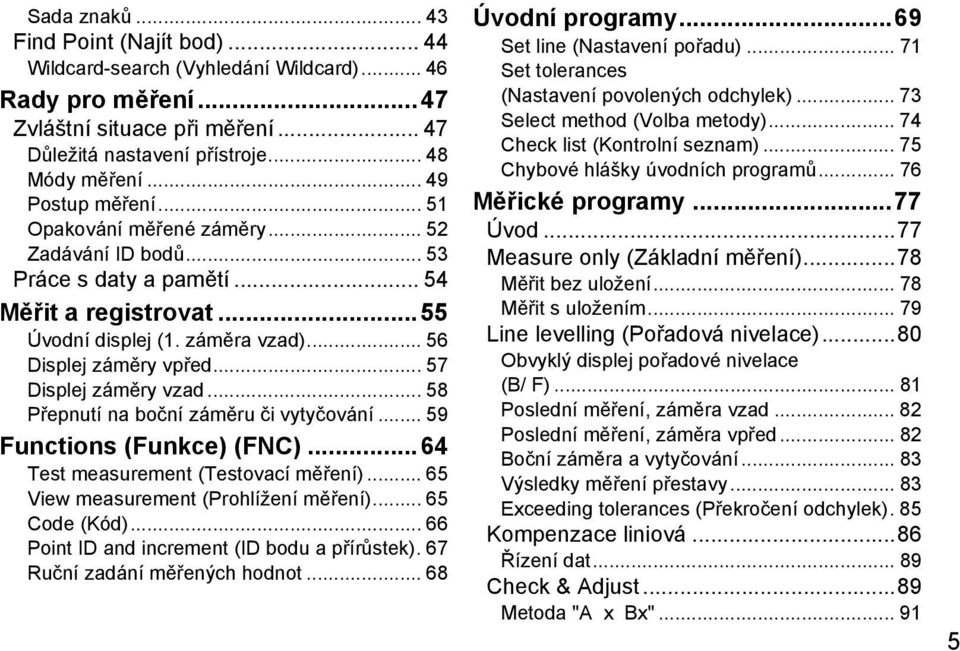

5 Sada znaků Find Point (Najít bod) Wildcard-search (Vyhledání Wildcard) Rady pro měření Zvláštní situace při měření Důležitá nastavení přístroje Módy měření Postup měření Opakování měřené záměry Zadávání ID bodů Práce s daty a pamětí Měřit a registrovat Úvodní displej (1. záměra vzad) Displej záměry vpřed Displej záměry vzad Přepnutí na boční záměru či vytyčování Functions (Funkce) (FNC)...64 Test measurement (Testovací měření) View measurement (Prohlížení měření) Code (Kód) Point ID and increment (ID bodu a přírůstek). 67 Ruční zadání měřených hodnot Úvodní programy...69 Set line (Nastavení pořadu) Set tolerances (Nastavení povolených odchylek) Select method (Volba metody) Check list (Kontrolní seznam) Chybové hlášky úvodních programů Měřické programy...77 Úvod...77 Measure only (Základní měření)...78 Měřit bez uložení Měřit s uložením Line levelling (Pořadová nivelace)...80 Obvyklý displej pořadové nivelace (B/ F) Poslední měření, záměra vzad Poslední měření, záměra vpřed Boční záměra a vytyčování Výsledky měření přestavy Exceeding tolerances (Překročení odchylek). 85 Kompenzace liniová...86 Řízení dat Check & Adjust...89 Metoda "A x Bx"

6 Metoda "A x x B" Měřický postup Kódování...97 Zadávání kódu Quick code (Quick kód) Nastavení menu All settings (Nastavení) Systém (Systém) Measuring (Měření) Communication (Spojení) Unit selection (Volba jednotek) Date and time (Datum a čas) System information (Informace o systému) Check with collimator (Zkouška pomocí kolimátoru) Data manager (Manažer dat) (DATA) Card functions (Funkce karty) View / edit data (Prohlížení / editace dat)111 Jobs (Zakázky) Fix points(pevné body) Measurements (Měření) Code list (Seznam kódů) Delete memory (Vymazání paměti) Memory information (Informace o paměti) Data export (Export dat) Data import (Import dat) Ukládání dat Úvodní programy Measurement program (Měřický program) Módy měření a opravný parametr Coding (Kódování) Fix points coordinates (Souřadnice pevných bodů) RS232 interface (Rozhraní RS232) Bezpečnostní příkazy Plánované použití přístroje Nevhodné použití Zodpovědnost Nebezpečí použití Elektromagnetická snášenlivost (EMC)..132 Prohlášení FCC (platné v USA) Označení přístroje

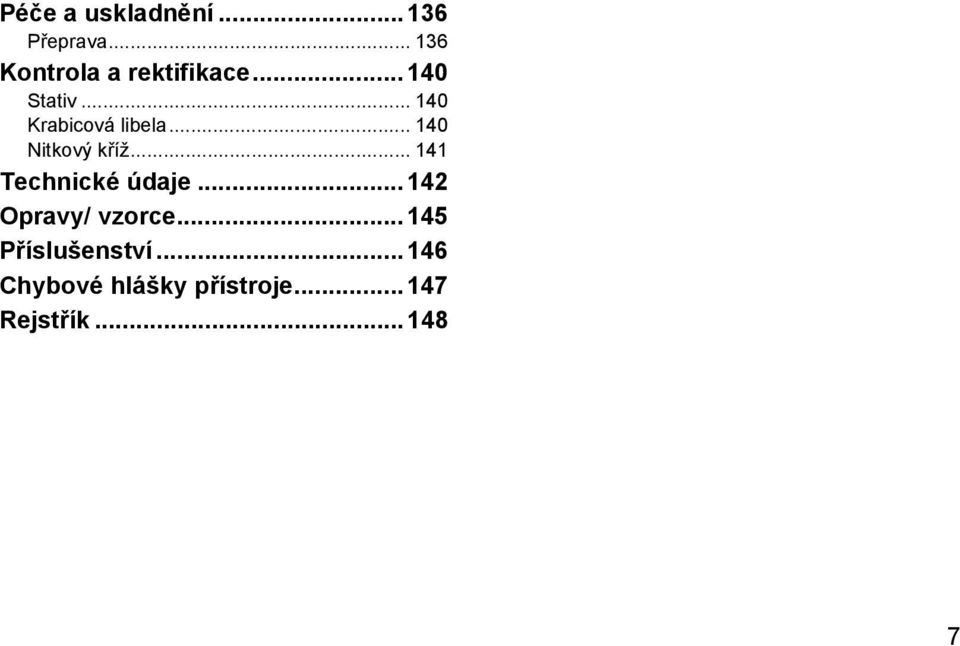

7 Péče a uskladnění Přeprava Kontrola a rektifikace Stativ Krabicová libela Nitkový kříž Technické údaje Opravy/ vzorce Příslušenství Chybové hlášky přístroje Rejstřík

8 Úvod Nová generace digitálních nivelačních přístrojů Leica DNA03 a DNA10 je založena na osvědčených komponentech nivelačního přístroje Leica. Automatické nivelační přístroje s kompenzátorem mohou měřit jak elektronicky na kódových latích Leica, tak opticky na obvyklých nivelačních latích. Data jsou ukládána do vnitřní paměti. Po skončení práce je možné data zálohovat na pamět ovou kartu. Každé měření se zaznamenává. Výjimka: Měřický program "Measure only (Základní měření)" bez zaznamenání. Princip měření Obraz kódu latě je uložen v přístroji jako referenční signál. Při měření je část latě viditelná v zorném poli zachycena dekodérem jako měřený signál. Poté je měřený signál porovnán s referenčním signálem. Výsledkem je výškové čtení latě a vodorovná vzdálenost. Stejně jako při optické nivelaci musí být lat během měření postavena kolmo. Díky umělému osvětlení latě je možné provádět měření ve tmě (čidlo je citlivé na viditelné světlo). Platnost Tento manuál je platný pro oba přístroje řady DNA. Části platné pouze pro DNA03 jsou podle toho označeny. 8

9 Hlavní charakteristika Velký displej, alfanumerická klávesnice Obousměrná horizontální ustanovka Camcorder baterie Magneticky tlumený kompenzátor Vestavěné programy Ukládání dat do vnitřní paměti Zálohování dat na kartě PCMCIA DNA03_01 9

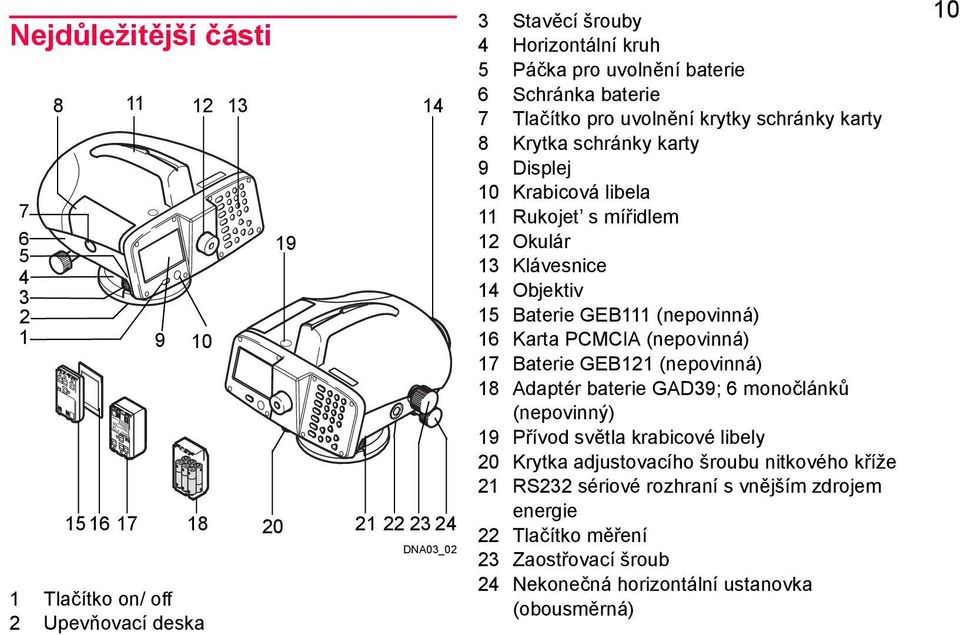

10 Nejdůležitější části Tlačítko on/ off 2 Upevňovací deska DNA03_02 3 Stavěcí šrouby 4 Horizontální kruh 5 Páčka pro uvolnění baterie 6 Schránka baterie 7 Tlačítko pro uvolnění krytky schránky karty 8 Krytka schránky karty 9 Displej 10 Krabicová libela 11 Rukojet s mířidlem 12 Okulár 13 Klávesnice 14 Objektiv 15 Baterie GEB111 (nepovinná) 16 Karta PCMCIA (nepovinná) 17 Baterie GEB121 (nepovinná) 18 Adaptér baterie GAD39; 6 monočlánků (nepovinný) 19 Přívod světla krabicové libely 20 Krytka adjustovacího šroubu nitkového kříže 21 RS232 sériové rozhraní s vnějším zdrojem energie 22 Tlačítko měření 23 Zaostřovací šroub 24 Nekonečná horizontální ustanovka (obousměrná) 10

11 Sklon vertikální osy Kompenzátor DNA03_05 Po urovnání pomocí krabicové libely je přístroj v téměř horizontální poloze. Zůstává velmi malý sklon přístroje, což je sklon vertikální osy. DNA03_06 Kompenzátor koriguje sklon vertikální osy záměrné přímky, takže zacílení přístroje je vždy přesně vodorovné. 1 Vertikální osa 2 Závěs olovnice 3 Záměrná přímka 11

12 Kolimační chyba 12 α DNA03_07 Kolimační chyba (α) je vertikální úhel mezi skutečnou záměrnou přímkou a ideální horizontální přímkou. Určuje se při zkoušce nivelačního přístroje.

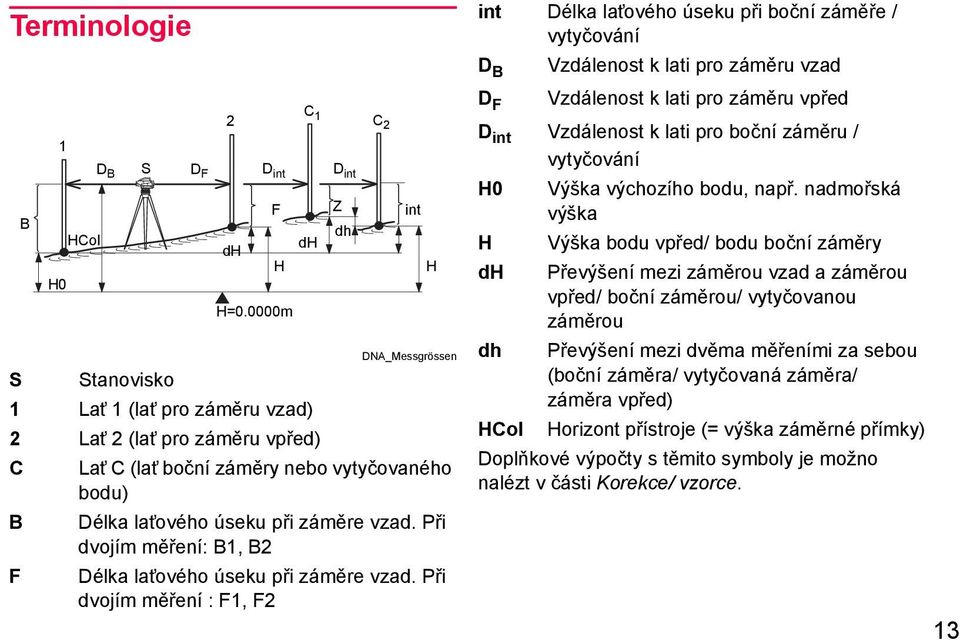

13 Terminologie B 1 H0 HCol D B S D F C 2 1 C 2 dh D int DNA_Messgrössen S Stanovisko 1 Lat 1 (lat pro záměru vzad) 2 Lat 2 (lat pro záměru vpřed) C Lat C (lat boční záměry nebo vytyčovaného bodu) B Délka lat ového úseku při záměre vzad. Při dvojím měření: B1, B2 F Délka lat ového úseku při záměre vzad. Při dvojím měření : F1, F2 F H H=0.0000m dh D int Z dh int H int Délka lat ového úseku při boční záměře / vytyčování D B Vzdálenost k lati pro záměru vzad D F Vzdálenost k lati pro záměru vpřed D int Vzdálenost k lati pro boční záměru / vytyčování H0 H dh Výška výchozího bodu, např. nadmořská výška Výška bodu vpřed/ bodu boční záměry Převýšení mezi záměrou vzad a záměrou vpřed/ boční záměrou/ vytyčovanou záměrou dh Převýšení mezi dvěma měřeními za sebou (boční záměra/ vytyčovaná záměra/ záměra vpřed) HCol Horizont přístroje (= výška záměrné přímky) Doplňkové výpočty s těmito symboly je možno nalézt v části Korekce/ vzorce. 13

14 Použití DNA10 Především pro technickou nivelaci. DNA03 Pro technickou až velmi přesnou nivelaci. Volba latí Přesnost měření závisí jak na použitých latích, tak přístroji. Pro střední a nižší přesnost používejte obvyklé latě a pro nejvyšší přesnost latě invarové. Oblast použití Jednoduchá měření pomocí latě a čtení vzdálenosti Pořadová nivelace Vytyčování. Online operace pomocí počítače. Pořadová nivelace Závisí na požadované přesnosti. Použijte stejná pravidla a nařízení jako pro optickou nivelaci. Dodržujte následující obecná pravidla: Zachovávejte stejnou vzdálenost k lati vzad a vpřed. Měřte tam a zpět a zkontrolujte uzávěr. Výhradně pro přesnou nivelaci: Omezení délky záměry, < 30 m Minimální výška záměry nad terénem > 0,5 m pro snížení vlivu refrakce z blízkosti terénu. Dvojí měření (BFFB, abffb) pro zvýšení spolehlivosti měření a pro snížení možných chyb způsobených poklesem latí. Používání střídavého měřického postupu abffb (= BFFB FBBF) pro odstranění vlivu sklonu záměrné přímky (zbytková chyba automatického kompenzátoru). Používání slunečníku během měření na přímém slunci. 14

15 Plošná nivelace Na rozdíl od pořadové nivelace mohou být délky jednotlivých záměr při plošné nivelaci velmi odlišné. V závislosti na požadované přesnosti je možné brát v úvahu případnou chybu záměrné přímky nebo vliv zakřivení Země. Na přímém slunečním světle a při dlouhodobých pracích zakrývejte přístroj a stativ slunečníkem. 15

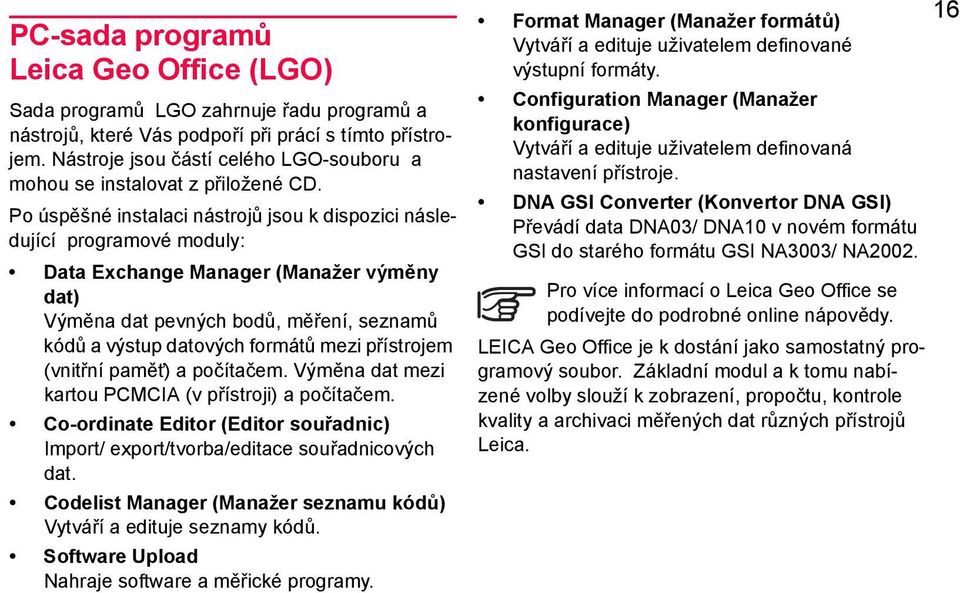

16 PC-sada programů Leica Geo Office (LGO) Sada programů LGO zahrnuje řadu programů a nástrojů, které Vás podpoří při prácí s tímto přístrojem. Nástroje jsou částí celého LGO-souboru a mohou se instalovat z přiložené CD. Po úspěšné instalaci nástrojů jsou k dispozici následující programové moduly: Data Exchange Manager (Manažer výměny dat) Výměna dat pevných bodů, měření, seznamů kódů a výstup datových formátů mezi přístrojem (vnitřní pamět ) a počítačem. Výměna dat mezi kartou PCMCIA (v přístroji) a počítačem. Co-ordinate Editor (Editor souřadnic) Import/ export/tvorba/editace souřadnicových dat. Codelist Manager (Manažer seznamu kódů) Vytváří a edituje seznamy kódů. Software Upload Nahraje software a měřické programy. Format Manager (Manažer formátů) Vytváří a edituje uživatelem definované výstupní formáty. Configuration Manager (Manažer konfigurace) Vytváří a edituje uživatelem definovaná nastavení přístroje. DNA GSI Converter (Konvertor DNA GSI) Převádí data DNA03/ DNA10 v novém formátu GSI do starého formátu GSI NA3003/ NA2002. Pro více informací o Leica Geo Office se podívejte do podrobné online nápovědy. LEICA Geo Office je k dostání jako samostatný programový soubor. Základní modul a k tomu nabízené volby slouží k zobrazení, propočtu, kontrole kvality a archivaci měřených dat různých přístrojů Leica. 16

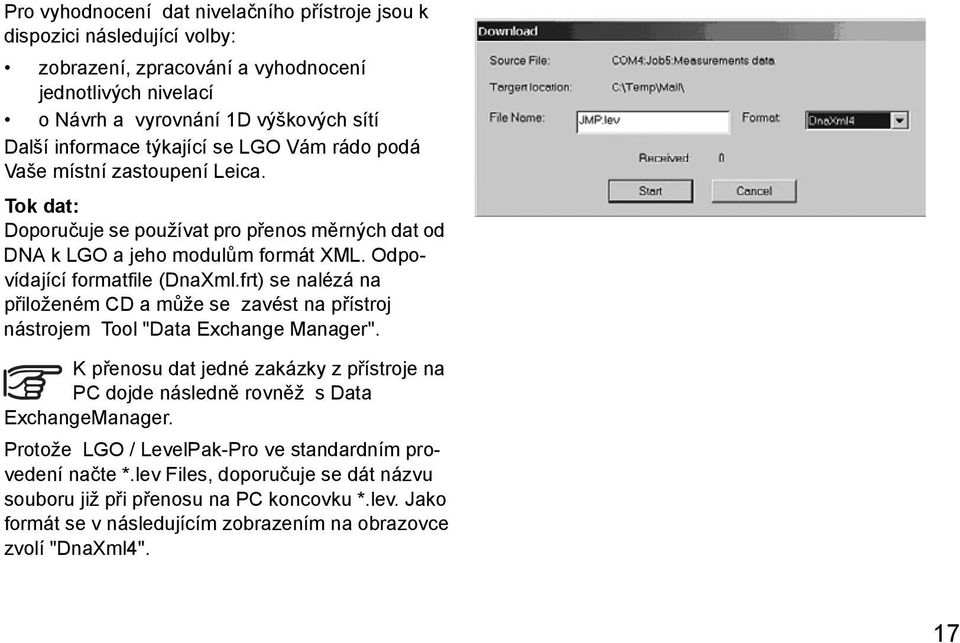

17 Pro vyhodnocení dat nivelačního přístroje jsou k dispozici následující volby: zobrazení, zpracování a vyhodnocení jednotlivých nivelací o Návrh a vyrovnání 1D výškových sítí Další informace týkající se LGO Vám rádo podá Vaše místní zastoupení Leica. Tok dat: Doporučuje se používat pro přenos měrných dat od DNA k LGO a jeho modulům formát XML. Odpovídající formatfile (DnaXml.frt) se nalézá na přiloženém CD a může se zavést na přístroj nástrojem Tool "Data Exchange Manager". K přenosu dat jedné zakázky z přístroje na PC dojde následně rovněž s Data ExchangeManager. Protože LGO / LevelPak-Pro ve standardním provedení načte *.lev Files, doporučuje se dát názvu souboru již při přenosu na PC koncovku *.lev. Jako formát se v následujícím zobrazením na obrazovce zvolí "DnaXml4". 17

18 Přenos měrných dat z programů nivelační zkouška a jednoduché měření do LGO / LevelPak-Pro, je sice s formátem GSI možný, nedoporučuje se však. Povšimněte si k tomu následujícího přehledu: DNA měřící program: Volba formátu pro přenos dat z DNA do LGO / LevelPak-Pro: Formát GSI: Formát XML: Nivelační zkouška ( ) Měření a registrace (ihned po zapnutí přístroje) Data z měření & registrace v LGO /LevelPak-Pro dále nezpracovávat! Propočet výšek není plně podporován. Jednoduché měření ( ) Liniová nivelace RV Liniová nivelace arv Liniová nivelace RVVR Liniová nivelace arvvr Karta PCMCIA Měřená data jsou ukládána do vnitřní paměti DNA03/ DNA10 a zůstávají zde. Navíc je možné data z vnitřní paměti zálohovat na kartu PCMCIA. Systém podporuje standardní PCMCIA ATA-flash a SRAM pamět ové karty. Výměna dat s počítačem se provádí prostřednictvím vnitřní PCMCIA jednotky počítače nebo pomocí externí jednotky OMNI-drive nabízené firmou Leica Geosystems. Soubory je také možno přesouvat z karty PCMCIA (v přístroji) do počítače prostřednictvím sériového rozhraní RS 232 pomocí softwaru Leica Geo Office. Kvůli možné nekompatibilitě karet SRAM svnitřními jednotkami je nejvhodnější provádět výměnu dat pomocí externí OMNI-drive jednotky. 18 Pro další informace k LGO sledujte prosím obšírnou online- pomoc od LGO.

19 Vybavení Vybalte nivelační přístroj ze schrány a pro úplnost jej zkontrolujte Vybalení 1 Přístroj 2 Nabíječka s příslušenstvím (nepovinné) 3 Data kabel Lemo-0/ RS232 (nepovinné) 4 Inbus klíč (2x) 5 Baterie GEB121 (nepovinné) 6 Karta PCMCIA (nepovinné) 7 Ochranný kryt čočky (nepovinné) 8 Baterie GEB111 (nepovinné) 9 Pláštěnka 10 Návod k použití, rychlonávod, CD-ROM DNA03_03DNA03_03 19

20 Baterie GEB121 2 GEB111 3 Jednotlivé monočlánky adaptéru baterie GAD39 DNA_GEB Při použití jednotlivých monočlánků se nabití baterie nezobrazuje správně. Používejte monočlánky jako nouzový zdroj energie. Výhoda monočlánků spočívá v nižší rychlosti vybíjení i při dlouhodobějším použití. Aby byla zaručena správná funkce přístroje používejte baterie, nabíjecí zařízení a příslušenství od Leica Geosystems nebo příslušenství doporučené Leica Geosystems. 20 Váš přístroj firmy Leica Geosystems je napájen pomocí dobíjecích baterií. Pro přístroje DNA doporučujeme Basic baterii (GEB111) nebo Pro baterii (GEB121). Také je možno použít šest monočlánků s adaptérem GAD39. Šest jednotlivých monočlánků (každá 1.5 V) dodá 9 Voltů. Voltmetr přístroje je navržen pro napětí 6 Voltů (GEB111/ GEB121).

21 Baterie Vkládání baterií Vyjímání baterií a DNA_BTTR_1 Nejprve zasuňte baterii směrem k objektivu (dotyk vbodě a). Poté přitáhněte páčku směrem k displeji, tlačte baterii směrem vzhůru, dokud nezapadne na své místo. DNA_BTTR_2 Umístěte jednu ruku pod otevřenou schránku na baterii a druhou rukou přitáhněte páčku směrem k displeji. Baterie vypadne do připravené ruky. 21

22 Karta PCMCIA Krytka schránky na kartu Otevřít: Stiskněte západku. Zavřít: Tlačte krytku směrem dolů, dokud nezapadne na své místo. Při užívání přístroje ponechte krytku jednotky karty zavřenou, aby se zabránilo vniknutí vody a nečistot. Vkládání karty Vyjímání karty DNA03_PCMCIA_2 Silně zatlačte na tlačítko pro vysunutí karty; karta se vysune. Používejte pouze čisté a suché karty. Kartu vkládejte a vyjímejte pouze tehdy, je-li přístroj vypnutý. 22 DNA03_PCMCIA_1 Vložte kartu logem leica nahoru, až zapadne do své polohy. Zkontrolujte: Tlačítko pro vysunutí karty je v jedné rovině s kartou.

23 Externí zdroj energie Použitý kabel musí mít feritové jádro (elektromagnetická kompatibilita, EMV). Vždy používejte Lemo konektor s ferritovým jádrem. Přípojku zasouvejte nebo vysouvejte pouze do vypnutého přístroje. Kabely dodávané firmou Leica Geosystems jsou standardně vybaveny feritovým jádrem. Instalace Před prvním použitím přístroje DNA03/ DNA10: otevřete feritové jádro a připněte jej ke kabelu poblíž Lemo konektoru (cca 2cm od Lemo konektoru). Ferrit_02 Ferrit_01 Staré kabely bez feritového jádra musí být doplněny. Objednejte si feritová jádra od svého dealera Leica Geosystems (číslo náhradního dílu feritové jádro: ). 23

24 Příprava měření 24 DNA03_Stativ2 DNA03_Stativ3 Urovnejte hlavu stativu, jak je to jen možné. Zbývající sklon hlavy stativu se vyrovná pomocí stavěcích šroubů přístroje. DNA03_Stativ1 1 Uvolněte šrouby nohou stativu, nohy vytáhněte do požadované délky a utáhněte šrouby. 2 Pro zajištění pevného postavení pevně zašlápněte nohy stativu do země. 3 Při zašlapávání tlačte ve směru podélném s nohou stativu.

25 Urovnání 2 1 DNA03_Stativ4 Se stativem zacházejte šetrně: Zkontrolujte upevnění všech šroubů. Při převozu vždy používejte dodaný kryt. Stativ používejte pouze pro měření. NA03_Stativ5 DNA03_Horiz_1 1 Postavte nivelační přístroj na stativ. Utáhněte středový šroub stativu. 2 Vytočte stavěcí šrouby trojnožky do střední polohy. 3 Urovnejte krabicovou pomocí stavěcích šroubů. 25

26 Urovnání krabicové libely 26 A B C DDNA03_Horiz_2 1 Nastavte okulár nad stavěcí šroub C. 2 Současně otáčejte stavěcími šrouby A a B proti sobě, dokud není bublina ve středu (imaginárního "T"). NA03_Horiz_3 3 Otáčejte stavěcím šroubem C, dokud není bublina ve středu.

27 Zaostření NDNA03_Monok_fok_l 1 Zaměřte dalekohled na jasné pozadí (např. bílý papír). 2 Otáčejte okulárem, dokud není nitkový kříž zaostřen a nejeví se kontrastní. NDNA03_Monok_fok_l 3 Zaměřte dalekohled na lat. 4 Otáčejte zaostřovacím šroubem, dokud není obraz latě ostrý. Při pohybu oka za okulárem by se neměl obraz latě a nitkového kříže vzájemně pohybovat. 27

28 Centrace 28 Pro případnou centraci nad bodem v terénu: Zentrier 1 Zavěste olovnici. 2 Lehce uvolněte středový šroub a posuňte přístrojem po hlavě stativu, dokud není olovnice přesně nad bodem. 3 Utáhněte středový šroub.

29 Měření Obecné poznámky Nejprve zkontrolujte a seřiďte chyby záměrné přímky, poté krabicové libely přístroje a latě. Před zahájením práce v terénu Po dlouhodobém uskladnění Po dlouhém převozu Udržujte optiku v čistotě. Nečistota či vlhkost na optice mohou omezovat měření. Předtím, než začnete pracovat, nechte přístroj přivyknout na okolní teplotu (cca 2 minuty na 1 C teplotního rozdílu). Čtení výšek Příklad optického měření: d H 1 Postavte přístroj, urovnejte jej a zaostřete nitkový kříž. 2 Postavte lat svisle. 3 Zhruba zacilte na lat. DNA_03_Höh_ables 29

30 27 Měření délek Příklad optického měření: DDNA_03_LatteF-Kreuz 4 Zaostřete pomocí zaostřovacího šroubu. 5 Přesně zacilte pomocí horizontální ustanovky. 6 Zkontrolujte, zda je bublina umístěna ve středu. 7 Přečtěte výšku H na prostřední niti nitkového kříže. Uvedený příklad: H = m Proveďte elektronické měření podle kroků a spust te měření. NDNADNA_Dist-Mess Proveďte kroky 1 až 6 jako při čtení výšek. Čtení Horní dálkoměrná nit : m Dolní dálkoměrná nit : m Rozdíl L: m Vzdálenost d: 16.8 m Výsledek: Vzdálenost d = 100 x L

31 Měření úhlů DNA_Winkel-Mess Přístroj je vybaven otočným horizontálním kruhem. Kruh má 360 a je rozdělen po intervalu 1. Rozdělení na gony je vytištěno v intervalu 50 gon pod stupňovým dělením. Převod úhlů ze stupňů na gony musí provést sám uživatel. 31

32 Obsluha přístroje Uvedené displeje jsou ukázky a místní verze softwaru se mohou od této základní verze odlišovat. 32 Zapnutí:Stiskněte krátce Vypnutí:Tiskněte po dobu 1 vteřiny Tlačítko měření Lehkým stisknutím spustíte měření. DNA03_03

33 Klávesnice a displej SET EC T <ENDE> 8 1 Zvýraznění Černý pruh označuje aktivní políčko. 2 Symboly 3 Klávesa displeje 4 Klávesa On/ off 5 Krabicová libela 6 Pevné klávesy (levá řada kláves) Klávesy s pevně danou funkcí. 7 Pevné klávesy 2.úroveň Funkce se spouští pomocí [SHIFT] a pevné klávesy. 8 Vstupní klávesy Pro vstup čísel, písmen a speciálních znaků. 9 Navigační klávesy Funkce závisí na aplikaci. 10 Vstupní klávesa DNA03_04 33

34 Pevné klávesy Přejít na boční záměru. Nastavit mód měření. Klávesa s jakoukoli funkcí z menu FNC. Měřické programy. Manažer dat. Postupně opustí měřický program, funkci nebo editační mód, přičemž ponechá staré parametry. Zruší/ pozastaví měření.. Přechod na 2. úroveň kláves (SET OUT, INV, FNC, MENU, osvětlení, PgUp, PgDn, <<Back, INS) a přepínání mezi číselným / alfanumerickým zadáváním znaků. Smazat znak/vymazat políčko, zrušit/ pozastavit měření. Potvrdit vstup, pokračovat na další políčko. Kombinace kláves SET OUT Přepínání na vytyčování. INV Pro přepnutí do režimu měření s převrácenou latí (značka 0 nahoře). Symbol "T" se objeví, pokud je INV aktivní. Dalším stisknutím INV se vrátíte do původního stavu. Měřené hodnoty s převrácenými latěmi jsou záporné. FNC Funkce, které podporují měření. MENU 34 Nastavení přístroje, informace o systému, kontrola záměrné přímky (pouze DNA03).

35 Navigační klávesy Osvětlení displeje a krabicové libely. PgUp "Page Up"= přejít na předchozí stránku", pokud displej obsahuje více stránek. PgDn Navigační klávesy mají různé funkce v závislosti na módu, ve kterém jsou užívány: Kontrola zaostření Kontrola kurzoru Procházení výběru Volba resp. potvrzení parametry " Page Down" = přejít na následující "stránku", pokud displej obsahuje více stránek. <<Back Návrat na poslední záměru, např. návrat na záměru vzad a opakování. 35

36 Vstupní klávesy... Zadavání číslic, písmen a speciálních znaků. Zadávání desetinné čárky a speciálních znaků. Přepínání kladné/ záporné znaménko; zadávání speciálních znaků. V alfanumerickém módu: Rychlá postupná stisknutí vyberou následující znak (písmeno/ speciální znak, číslo). Po přestávce cca. 0.5 sekund se převezme zobrazený znak a kurzor poskočí o jednu pozici. 36 Přesná funkce je podrobně vysvětlena vpříslušných částech manuálu.

37 Použití přístroje Klávesy displeje DNA-Dde 1 Klávesy displeje jsou doplňkové "softwarové klávesy" pro danou situaci. Lze na ně vstoupit pomocí navigačních kláves a spustit je pomocí klávesy [ENTER]. Obecné klávesy displeje: <CONT> Přijmout parametry nebo podmínku a pokračovat. <OK> Potvrdit a pokračovat. <SET> Nastavit zobrazené parametry a pokračovat. <QUIT> Ukončí měřický program /funkci. Zadané parametry nejsou brány na vědomí. V MENU, PROG a DATA navrací do menu výběru. <EXIT> Opustí podprogram nebo pomocnou funkci, navrátí do úvodního displeje. <PREV> Navrací na poslední displej. <REC> Ukládá data do vnitřní paměti. Všechny displeje zobrazené v manuálu obsahují pouze text bez následného vysvětlení symbolů. 37

38 Symboly V pravém rohu obrazovky jsou zobrazeny symboly s následujícím významem: N [SHIFT] stisknuto. Zadávání číslic aktivováno. 38 1/3!" Číslo stránky z celkového počtu stránek nebo číslo vybrané položky z celkového počtu vyhledaných položek. Procházejte pomocí [PgUp] resp.[pgdn]. Nabádá k výběru ze seznamu. Procházet seznam. α Zadávání alfanumerických znaků aktivováno. Ukončit. Ukončit. Symbol ukazuje zbývající kapacitu baterie. (Příklad: plná z 50%). EC Oprava ze zakřivení Země zapnuta. Elektronicky měřená nebo ručně zadaná čtení na lati jsou automaticky opravena o zakřivení Země. T Měření na převrácenou lat zapnuto. Je možné měřit pouze s převrácenou latí.

39 Procházení menu Příklad: Menu Funkce [FNC] Menu Osvětlení Zapnout osvětlení, zobrazí se možnosti nastavení. DNA-Dde 2 Spuštění funkce... Vyvolejte funkci přímo zadáním čísla 1 až 5, nebo Zvýraznění (výběr) funkce pomocí navigačních kláves. Spustí funkci. Pořadí, dispozice a texty menu se mohou lišit v závislosti na místní konfiguraci. DNA-Dde 3 Vypíná osvětlení. Zapíná osvětlení v úsporném režimu. Krabicová libela zůstává stále osvětlena. Osvětlení displeje se po několika vteřinách vypne a zapne se opět po stisku libovolné klávesy. Displej a krabicová libela zůstávají trvale osvětleny. Zapíná osvětlení krabicové libely. 39

40 Osvětlení není možné vypnout, jsou-li zobrazeny hlášky. Uživatelský vstup Zadávání číselných hodnot Číselná políčka mohou obsahovat pouze číselné hodnoty, záporná znaménka a desetinné tečky. Číselná políčka jsou např. počáteční výšky, čtení latě a délky. Číselnou hodnotu můžete zadat dvěma způsoby: 1. Zadat novou hodnotu Nahraďte zobrazenou hodnotu novou hodnotou: Použijte navigační klávesy ke zvýraznění požadovaného vstupního políčka. Pomocí klávesnice napište číselnou hodnotu a desetinnou tečku. Kladné znaménko lze změnit během zadávání na záporné a naopak. Potvrdí vstup a zvýrazní se další vstupní políčko. 40

41 2. Editovat zobrazenou hodnotu Upravit několik číslic zobrazené hodnoty: Zvýrazní požadované vstupní políčko. Spustí editační mód a umístí kurzor zcela vpravo v políčku. Spustí editační mód a umístí kurzor zcela vlevo v políčku. Umístí kurzor na upravovanou číslici. Napište požadovanou číslici. Potvrdí vstup a zvýrazní se další vstupní políčko. Zruší vstup a obnoví původní hodnotu. Zadávání alfanumerických hodnot Alfanumerická políčka mohou obsahovat jak číselné, tak alfanumerické znaky, např.: PtID, kód, atribut. Postup: Přepíná do vstupního alfanumerického módu α. Ve vstupním módu α se klávesa používá pro 3 písmena a jednu číslici. Příklad: Zadání písmen S, T a U. Stiskněte S: jednou, T: dvakrát, U: třikrát, 1: čtyřikrát. Pokud přejdete požadované písmeno či číslici, jednoduše pokračujte, dokud se písmeno či číslice znovu neobjeví. 41

42 Vkládání písmen a čísel Vkládání číslice do existujícího čísla v editačním módu. Chybějící číslici (např. je zadáno -15 místo -125) je možno zadat dodatečně. Umístěte kurzor na "1" (příklad.: 15) Vloží číslici (0 v číselném, mezera v alfanumerickém políčku) napravo od "1" (příklad: 1 05). klávesa vloží požadovanou číslici (příklad: 1 25) Potvrdí vstup / změnu. Vymazání písmen a čísel Vymazání jednotlivých znaků: Vymazání jednotlivých znaků v editačním módu. Příklad: 1AB C 32 A B 32 Vymazání všech znaků: Několikrát stiskněte, dokud není políčko prázdné. Další stisknutí obnoví původní hodnotu. Číselné hodnoty se vždy zobrazují s desetinnou tečkou. Desetinné hodnoty se nesmažou, ale nastaví se na nulu [CE] vymaže celou zvýrazněnou hodnotu, pokud nejste v editačním módu. Druhé stisknutí obnoví původní hodnotu. 42

43 Sada znaků Číslice Alfanumerické znaky Klávesa Číselné Alfa 1 Alfa 2 Alfa 3 Alfa 4 0 / $ % 0. &. +/- (*)?! S T U 1 2 V W X 2 3 Y Z Mezera 3 Znaménka V alfanumerickém souboru znaků se znaménka "+" a "-" chovají jako běžné alfanumerické znaky. Nemají žádný matematický význam. Zvláštní znaky * Rezervace místa pouze u WILDCARD pro vyhledání bodů. V editačním módu nelze měnit polohu desetinné tečky. 4 J K L 4 5 M N O 5 6 P Q R 6 7 A B C 7 8 D E F 8 9 G H I 9 Ve vstupních políčkách dat je možné zadat znak "*" pro vyhledání bodu a kódu. 43

44 Find Point (Najít bod) Najít bod je souhrnná funkce sloužící k vyhledání měřeného bodu či souřadnice uložené ve vnitřní paměti. Funkce se zaměřuje na vybranou zakázku nebo pokrývá celou pamět. Přímé vyhledávání: Je možné vyhledávat určité číslo bodu (např. "P13"). Výsledek hledání zahrnuje všechny body spříslušným číslem. Příklad: Vstup: P13 Zobrazí se dva pevné body a 3 měření. Prochází nalezený výběr. 44 DNA-Dde 4 Během vyhledávání jsou nalezeny jako první pevné body (souřadnice) před body měřenými, které splňují vyhledávací kritéria. Splňuje-li zadaná kritéria více bodů, jsou chronologicky seřazeny. Přístroj nejprve vyhledá nejstarší pevný bod.

45 Výsledky hledání: DNA-Dde 5 Vysvětlení 2/5 Zobrazený bod P13 je druhý z pěti v příslušné zakázce. Type (Typ) Zobrazený bod je pevný bod. <FINDPT> Zadávání nových vyhledávacích kritérií. Nejsou-li nalezeny žádné body, zobrazí se hláška. 45

46 Wildcard-search (Vyhledání Wildcard) Vyhledání Wildcard je označeno "*". "*" slouží jako zástupný znak pro jakoukoli zadanou posloupnost znaků. Wildcard se používá v případě, že není známo přesné ID bodu nebo se hledá skupina bodů. Příklady: 46 * nalezne všechny body jakékoli délky. A nalezne všechny body s ID bodu "A". A* nalezne všechny body jakékoli délky začínající "A" (např.: A, A9, A15, ABCD). *1 nalezne všechny body jakékoli délky mající "1" jako druhou číslici (např. A1, B12, A1C). A*1 nalezne všechny body jakékoli délky mající "A" jako první znak a "1" jako třetí číslici (např.: AB1, AA100, AS15). DNA-Dde 6 Spustí vyhledávání.

47 Rady pro měření Zvláštní situace při měření Vibrace Chvění přístroje, např. vlivem větru, může být utlumeno přidržením v horní třetině stativu. Světlo zezadu Pokud vaši práci narušuje světlo zezadu, použijte k zakrytí objektivu ochranný kryt čočky (nepovinný doplněk). Z nouze můžete objektiv zastínit rukou. Tma Ve tmě rovnoměrně osvětlete měřený úsek latě pomocí kapesní svítilny nebo reflektoru. Měření na začátku latě Je možné měřit lehce pod nulu (záporné měřené hodnoty). Měření na horním konci latě U následujících latí je možné měřit až na konec latě: 4.05m; 2.95m; 2.70m; 1.95m a 1.82m. U jiných délek latí to možné není. Délka kódu latě požadovaná v zorném poli Při přesných měřeních by měla být středová část zorného pole prosta jakýchkoli rušivých překážek. Pro spolehlivé měření je nutné mít v zorném poli viditelné následující délky kódu latě v závislosti na vzdálenosti k lati: Vzdálenost Délka kódu Zákryt 0m - 10m 100% 0% 10m - 50m 80% 20% 50m - 90m 70% 30% 90m - 110m 60% 40% 47

48 Stín Stín na lati zpravidla neovlivňuje výsledek měření. Velmi tmavý stín může mít stejný vliv jako má zákryt zorného pole. Zaostření Lehce rozostřený obraz nemá vliv na čas měření ani na přesnost. V případě silného rozostření je měření pozastaveno. Měření skrz okenní tabulky Vyvarujte se měření skrz okenní tabulky. Důležitá nastavení přístroje Předtím, než začnete měřit, použijte seznam úkonů, jak postupovat při měření a které opravy zavádět. Nastavte nebo změňte příslušné parametry přístroje. Je aktuální chyba záměrné přímky v pořádku? Oprava ze zakřivení Země zapnuta či vypnuta? Který mód měření použít? Kolimační chyba zadaná do přístroje je automaticky použita jako oprava ke každému čtení na lati. Existují dva způsoby určení chyby záměrné přímky: 1 Využitím zabudovaného programu, viz. Check & Adjust, resp. Check with Collimator. 2 Určením hodnoty chyby prostřednictvím vašeho vlastního měření a postupů a ručním zadáním ([MENU]/ All settings (Nastavení)/ Systém (Systém)). Oprava ze zakřivení Země může být zapnuta či vypnuta. [MENU]/ Quick Settings (Rychlá nastavení). 48

49 Módy měření Nastavte jednotlivá nebo vícečetná měření. Při vícečetných měřeních přístroj automaticky provede za sebou několik měření, dokud není splněn určitý počet měření, není dosaženo určité kritérium nebo dokud měřič sám neukončí měření. Displej módu měření: DNA-Dde 7 Nastavení módu: Single (Jednotlivá) (měřit). n = 1 Mean (Zadejte průměrnou hodnotu) a počet měření, který se má provést, např. n = 3 ( ). Přístroj počítá průměr ze všech provedených měření. Median (Zadejte medián) a počet měření, který se má provést, např. n = 3 ( ). Lichý počet měření: prostřední hodnota Sudý počet měření: průměr prostředních hodnot Příklad: Tříděná řada měření:2, 5, 6 Medián = 5 Tříděná řada měření:2, 5, 6, 7 Medián = 5.5 Mean s = Střední hodnota s = střední hodnota se zadáním maximální směrodatné odchylky (S) střední hodnoty s testem odlehlých hodnot. Přístroj zkouší od minimálního počtu měření (n min), zda je naměřená směrodatná odchylka střední hodnoty (sabwm) menší nebo větší než zadání S. Pokud je menší nebo shodná, měření se ukončí. Pokud je větší postupuje se krokem až k maximálnímu počtu měření. U každého kroku se zkoumá zda lze dosáhnout maximální směrodatné odchylky (S) vyloučením odlehlých hodnot (naměřená hodnota s nejvyšším zlepšením). 49

50 Zadání: n min Minimální počet měření (2..99) n max Maximální počet měření (2.99) sdev/20m Směrodatná odchylka průměru na 20m Tato hodnota se při měření přepočítává na současnou měřenou vzdálenost a porovnává se se směrodatnou odchylkou aktuální střední hodnoty(sabwm). Příklad: Měřená vzdálenost = 60m sabwm/20m= 0,0007 m 0, 0007m 60 S = sabwm/60m = =0,0021m 20 Maximálně přípustná směrodatná odchylka při 60m je 0,0021m. Okamžitě se uloží poslední platné jednotlivé měření. Pokud stisknete kteroukoli jinou klávesu [ ne klávesu DATA]: Zobrazí se poslední platné jednotlivé měření. Opakovaná měření (mediánu) zvýší spolehlivost a kvalitu měřených dat, zvláště během letního chvění vzduchu nebo při otřesech vlivem dopravního ruchu. 50 Při "n min" = "n max" se neprovádí test odlehlých měření. Repeat single (Opakovat jednotlivé měření) "Opakovat jednotlivé měření". Přístroj nepřetržitě provádí jednotlivá měření (maximálně 99), dokud měřič následovným způsobem proces neukončí:

51 Postup měření Zatímco probíhá měření, zobrazují se různé obrazovky v závislosti na zvoleném módu měření. Jednotlivé měření Čas měření je velmi krátký. Přesýpací hodiny naznačují, že probíhá měření. Vícečetná měření DNA-Dde 8 Všechny důležité informace, nutné pro vyhodnocení vícečetných měření, jsou zobrazeny v jediném displeji. Count (Počet) Množství provedených měření (n). Staff Aktuální čtení latě v závislosti na módu (střední hodnota, Medián nebo dílčí měření) po n měřeních. sdev Aktuální směrodatná odchylka jednotlivého měření po "n" měřeních. sdevm Aktuální směrodatná odchylka mediánu po "n" měřeních. Spreadl Rozptyl jednotlivého měřeních po "n" měřeních. Rozptyl = nejvyšší naměřená hodnota - nejmenší naměřená hodnota Po posledním měřeních zůstane displej asi na 3 vteřiny neměnný. nebo Zkrátí čas zobrazení displeje. Ruční zrušení vícečetných měření Poslední platná měřená hodnota je přijata a uložena. Pokud stisknete kteroukoli jinou klávesu [ne klávesu DATA]: 51

52 Zobrazí se poslední platné jednotlivé měření: DNA-Dde 9 <OK> Přijmout měřenou hodnotu a pokračovat. <CANCEL> Měřenou hodnotu odmítnout a měření přerušit. <CONT> Pokračovat v měření. Opakování měřené záměry Právě provedenou záměru je možno opakovat stisknutím klávesy <<Back. Při pořadové nivelaci je možno opakovat několik záměr, nejčastěji však celé měření přestavy (B a F záměra vzad a vpřed, resp. B1, F1, F2, B2 záměra vzad, vpřed, vpřed, vzad). Při opakování záměry se výpočty aktualizují. Původní měření se vymaže z vnitřní paměti. Příklad: opakování měření vpřed na bod ID = 2. <<Back otevře displej: 52 DNA-Dde 10

53 Zadávání ID bodů ID bodů se zadává různě podle toho, zda se jedná o body pořadu (záměra vpřed), boční záměry nebo vytyčované záměry. Body pořadu (záměra vpřed) Přístroj nabízí průběžně automaticky narůstající číslo ID měřeného bodu vpřed. ID výchozího bodu a přírůstek číslování se definují ve funkci [FNC]/ 'PtID & Increment'. Přístroj se zapne a č.b. (ID) se nastaví na 1. Ručně zadaná ID bodů vpřed jsou brána jako samostatná čísla a jsou platná pro jedno měření. Další číslo záměry vpřed bude automaticky přiřazeno z průběžného číslování bodů. Body bočních záměr (boční záměra / vytyčování) Speciální skupina čísel je rezervována pro body bočních záměr a vytyčované body. Při zapnutí přístroje začínají číslem Ručně zadané ID bodu se stává počátečním číslem průběžného číslování a zvyšuje se automaticky. Přírůstek nastavte v [FNC]. 53

54 Práce s daty a pamětí Data jsou ukládána v zakázkách, významem srovnatelných s adresáři. Lze je samostatně kopírovat, upravovat nebo mazat. V zakázce jsou data uložena do dvou oblastí paměti: 1 Pamět měření: Měření a kódy 2 Pamět pevných bodů: Pevné a vytyčované body. Vnitřní pamět je rozdělena do 17 sektorů stejné velikosti, které jsou jednotlivě označeny pro ukládání měření nebo pevných bodů. Při založení zakázky jsou sektory rezervovány pro měření nebo pevné body. Když je sektor plný, použije se další volný sektor. Do vnitřní paměti lze uložit maximálně 17 zakázek. V každém sektoru je uloženo cca 350 měření nebo 700 pevných bodů (PtID, X, Y, Z). Hierarchie zakázek a pořadů V rámci zakázky jsou měřená data, získaná měřickým programem zvoleným v [PROG], ukládána do pořadů. Job: Measure and Record Line_01 Line_02 Line_99 Job 1 Job 2 Job 3 Line 1 Line 2 Line 3 Line n Zakázka "Measure & Record" a její uspořádání pořadů je pevné a předem nastavené v systému. V zakázce je jako aktuální možno zvolit pouze poslední pořad. Je také možné jej doplňovat. 54

55 Měřit a registrovat Po zapnutí přístroje je základní program "Measure & Record" vždy připraven k měření. Zobrazí se první záměra vzad nového pořadu. V programu "Measure & Record" se tím nejjednodušším způsobem provádějí základní aplikace nivelačního přístroje. Čtení latě a měření vzdáleností k různým bodům Pořadová nivelace Boční záměry Vytyčení výšek, převýšení nebo vzdáleností Měření se automaticky ukládají do vnitřní paměti zakázky pod "Measure & Record" nebo je možný výstup prostřednictvím rozhraní RS232 (zobrazí se upozornění). Jednotlivé pořady jsou očíslovány a označeny datem a časem. To umožňuje identifikaci pořadu. V displejích záměr vzad a vpřed je možné měření jednotlivých bodů libovolně opakovat (PtID se nezvýší). Měřič sám musí dát pokyn pro změnu na další záměru, jako např. při změně mezi záměrou vzad a vpřed. Před měřením další záměry se ujistěte, že jste se přesunuli do dalšího prázdného datového políčka. 55

56 Úvodní displej (1. záměra vzad) Nejprve zadejte všechny požadované hodnoty a pak klávesou měření spust te měření. Rem Poznámky k měřením. Po měření: Zobrazí se Back, Dist, a HCol a jejich odpovídající hodnoty. Měření je možno libovolně opakovat. PtID se pro stejnou záměru na displeji nezvýší. <CONT> Pokračovat na záměru vpřed. 56 DNA-Dde 11 Údaje: PtID ID počátečního bodu. Je přednastaveno "A1". H0 Výška počátečního bodu (obvyklá hodnota = ). Je-li bod zaznamenán v seznamu pevných bodů v zakázce "Measure & Record", nahraje se jeho výška automaticky.

57 Displej záměry vpřed Nejprve zadejte všechny požadované hodnoty a pak spust te měření. <CONT> Pokračovat na záměru vzad. <NEW> Začít nový pořad. DNA-Dde 12 Údaje: PtID Lze ponechat průběžné ID nebo nahradit jednotlivým PtID. Rem Poznámky k měřením. Po měření: Fore, Dist, dh a H se zobrazí s patřičnými hodnotami. 57

58 Displej záměry vzad Nejprve zadejte všechny požadované hodnoty a pak spust te měření. <NEW> Začít nový pořad. 58 DNA-Dde 13 Údaje: Rem Poznámky k měřením. Po měření: Back, Dist, a HCol se zobrazí s patřičnými hodnotami. <CONT> Pokračovat na záměru vpřed.

59 Přepnutí na boční záměru či vytyčování Přepnout lze pouze ze záměry vpřed, aby bylo možné vypočítat boční záměru a vytyčované záměry. Vyžaduje platnou záměru vzad na stanovisku (přestavy). Existují dva displeje pro boční záměru: a) Převýšení vzhledem k záměře vzad b) Převýšení vzhledem k předchozí boční záměře (Point-to-point). Měření bočních záměr Spustí měřicí displej pro body boční záměry. Nejprve zadejte všechny požadované hodnoty a pak spust te měření. ID bodu se zvýší po každém měření. DNA-Dde 14 Údaje: PtID Lze ponechat nynější průběžné ID nebo nahradit novým průběžným PtID. Rem Poznámky k měřením. 59

60 Pt_1 Předposlední bod. DNA-Dde 15 Po měření: Intm, Dist, dh a H se zobrazí s patřičnými hodnotami. <Pt-Pt> Přepne na displej "Point-to-point". <EXIT> Opustit displej boční záměry, návrat na záměru vpřed. Point-to-point Nejprve zadejte všechny požadované hodnoty a pak spust te měření. Pt_2 Poslední bod dh+ kladné převýšení mezi Pt_1 a Pt_2 (Zvýšit). dhzáporné převýšení mezi Pt_1 a Pt_2 (Snížit). Údaje: PtID Lze ponechat nynější průběžné ID nebo nahradit novým průběžným PtID. Rem Poznámky k měřením. Po měření: dh+, dh- se zobrazí s patřičnými hodnotami a hodnoty Pt_1, Pt_2 a PtID se upraví. <PREV> Zpět na standardní displej boční záměry. <EXIT> Opustit displej boční záměry, návrat do displeje záměry vpřed. 60

61 Set out (Vytyčování) Obyčejně se výškové hodnoty používají pro vytyčení bodů. Tyto vytyčené body je možno nahrát do zakázky "Measure & Record jako pevné body. Vytyčovací prvky se musí zadat ručně. Ze tří možných vytyčovacích prvků se může použít jen jeden. [SET OUT] Spustí displej vytyčení: DNA-Dde 16 Údaje: PtID Lze ponechat nynější průběžné ID nebo nahradit novým průběžným PtID. Rem Poznámky k měřením. SO H Jsou-li výšky vytyčených bodů uloženy v paměti pevných bodů, zobrazí se. Jinak musí být výšky zadány. SOdH Vytyčit převýšení vzhledem k záměře vzad. SO D Vytyčit vzdálenost. <CONT> Pokračovat displejem vytyčování. <EXIT> Opustit vytyčování, návrat na záměru vpřed. 61

62 Displej vytyčování Spust te měření. Zobrazí se vypočtené hodnoty a posun. Vytyčování výšky nebo převýšení: Vytyčování vzdálenosti: 62 Out H/dH Měřená výška/ měřené převýšení. fill/ cut Navigace pro posun lati: fill (+) = zvýšit lat cut (-) = snížit lat Strana 2 Měřené hodnoty (výška lati a vzdálenost). DNA-Dde 17 Dist Měřená vzdálenost: in/ out Navigace pro posun lati: in (+) = posunout lat směrem od přístroje. out (-) = posunout lat blíž k přístroji. Strana 2 Měřené hodnoty (výška latě a vzdálenost). DNA-Dde 18

63 Postup v displeji vytyčování Posuňte lat a opakujte měření, dokud rozdíl (fill/ cut, in/ out) nevyhovuje požadovanému posunu. Poté zvolte jednu ze tří funkcí: <REC> Uložit měření a výsledky, s možností pozdějšího měření. <NEXT> Vytyčit další bod. <EXIT> Opustit vytyčování, návrat na záměru vpřed. 63

64 Functions (Funkce) (FNC) [FNC] otevře hlavní menu pro funkce, které dále podporují a usnadňují měření: Příklad: Chcete-li často kontrolovat výsledky měření, umístěte do klávesy [USER] funkci " Prohlížení měření ". 64 DNA-Dde 19 Nejpoužívanější funkce lze vyvolat přímo z měřického programu. Jestliže vyvolání nemá žádnou odezvu, pak není funkce pro danou aplikaci vhodná, a proto je znemožněna. Každé z těchto funkcí je možné přidělit klávesu [USER] v ([MENU] / Quick settings (Rychlá nastavení).

65 Test measurement (Testovací měření) V rámci funkce "Testovací měření" je možno provádět libovolný počet měření bez ukládání dat. Tento mód je určen pro testovací měření nebo pro optimalizaci cílové vzdálenosti. Testovací měření jsou vždy jednotlivá měření bez ohledu na nastavený mód měření. Vyvolání funkce "Testovací měření": View measurement (Prohlížení měření) Tato funkce zobrazí výsledky posledního opakovaného měření. Vyvolání displeje "Prohlížení měření" Příklad pro mód měření mean: DNA-Dde 21 DNA-Dde 20 65

66 Code (Kód) Tato funkce umožňuje zadání kódu K dispozici jsou dva způsoby zadávání: 1 Zvolte kód ze seznamu kódů. Kód musí být uložen v přístroji. Není-li uložen žádný seznam kódů, automaticky se nabídne druhý způsob. 2 Zadejte kód ručně. Vyvolejte funkci "Kód". Provede se kontrola, zda je v přístroji uložen seznam kódů. Příklad: Kód zadán ručně (není k dispozici žádný seznam kódů): 66 Údaje na straně 1: Kód a informace 1-4 Údaje na straně 2: Informace 5-8 DNA-Dde 22 <REC> Kód je uložen, ale neumístí se do seznamu kódů. Více informací naleznete v části Kódování.

67 Point ID and increment (ID bodu a přírůstek) Zadejte počáteční hodnotu pro průběžná ID bodu a zadejte přírůstek. Vyvolá funkci PtID & Increment: DNA-Dde 23 <SET> Nastaví zadané PtID pro aktuální nebo následující záměru vpřed. 67

68 Ruční zadání měřených hodnot Elektronická měření na lat vzdálenou méně než 1.8 m nelze provádět. Tato měření je nutno provést opticky a data zadat do přístroje ručně. Pravidla : Oprava ze zakřivení Země je brána v úvahu v závislosti na nastavení přístroje. Je-li lat převrácena, jsou čtené hodnoty záporné. Chybí-li vzdálenost, uloží se nula. Počet desetinných míst odpovídá nastavení. 68 Vyvolání funkce ruční vstup (Manual input): DNA-Dde 24 Tato funkce je znemožněna v měřickém programu Zkouška nivelačního přístroje.

69 Úvodní programy Následující úvodní programy jsou k dispozici pro jednotlivé měřické programy v [PROG] : Jednotlivá měření (s uložením) Pořadová nivelace (ZT, azp, ZTTZ, azttz) Zkouška nivelačního přístroje Nastavit zakázku Nastavit zakázku Nastavit zakázku Nastavit pořad Nastavit pořad Nastavit metodu Nastavit povolené odchylky Start Start Start Úvodní displej Příklad: Úvodní displej měřického programu Pořadová nivelace ([PROG]/ line levelling). DNA-Dde 25 Symboly: [ ] úvodní program je dokončen. [ ] úvodní program není dokončen. Spouštějte každý program postupně a nastavte parametry. 4 START Po dokončení všech vstupů se tímto spustí měřický program. 69

70 Nastavit zakázku Je-li k dispozici pouze zakázka "Measure & Record", je nutné vytvořit novou zakázku. Date/ Time (Datum/ Čas) Uložené v systému. Je-li kromě "Measure & Record" k dispozici alespoň jedna zakázka, pak se zobrazí seznam zakázek, ze kterého lze zakázku vybrat a aktivovat. 70 DNA-Dde 26 Údaje: Job (Zakázka) Název zakázky (není možné používat stejné názvy zakázek). Oper (Měřič) Jméno měřiče (nepovinné), nebo zůstává aktivní poslední vstup. Cmt1/ Cmt2 Poznámky k zakázce (nepovinné). <NEW> Umožní vytvoření nové zakázky. DNA-Dde 27 Zakázka "Measure & Record" se také objeví v seznamu. Nelze ji však použít jako zakázku pro jiný měřický program.

71 Set line (Nastavení pořadu) Ve zvolené zakázce se kontroluje, zda poslední uložený pořad odpovídá nyní zvolenému měřickému programu (jednotlivé měření nebo pořadová nivelace). Je-li program shodný, je poslední pořad nabídnut jako aktuální pořad. Není-li shodný nebo je-li zakázka prázdná, pak je nutno zadat nový pořad. Příklad: Displej Actual line (Aktuální pořad) pořadové nivelace: <NEW> umožní vytvoření nového pořadu Displej New line (Nový pořad) pořadové nivelace: ACTUAL LINE Name: B-C Meth: BF PtID: P1135 HO : m Stf1: INVAR_1 Stf2: <QUIT> <NEW> <SET> <SET> Přijmout aktuální pořad. DNA-Dde 28 DNA-Dde 29 Údaje: Name (Název) Název pořadu (ve jedné zakázce nelze užít shodné názvy pořadů). Meth (Metoda) Metoda měření BF/aBF/BFFB/aBFFB. PtID Výchozí PtID. Stf1/ Stf2 Označení latí 1 a 2.(nepovinné). 71

72 Po zadání výchozího PtID zakázky se kontroluje, zda je bod již uložen jako pevný bod, měřený bod nebo jako předchozí výchozí PtID (ruční zadání/ směrodatná odchylka). Byl-li uložen, je zvolen ze seznamu. <FINDPT> Rozšířené vyhledání bodu zahrnující i jiné zakázky. Pokud není bod v paměti nalezen, je automaticky požadováno ruční zadání: 72 DNA-Dde 30 H Výška bodu. Type (Typ) Typ bodu: pevný bod/ měřený bod/ ručně zadaný bod/ přednastavená hodnota (0.000). DNA-Dde 31 Údaje: PtID Výchozí PtID. H0 Výška výchozího PtID. (přednastavená hodnota: ).

73 Set tolerances (Nastavení povolených odchylek) Nastavené odchylky musí být v závislosti na aplikaci během pořadové nivelace dodržovány. Zde se aktivují a deaktivují kontroly odchylek. Je-li kontrola odchylek aktivována, zobrazí se při překročení odchylky hláška. To umožňuje okamžitě provést opravné měření. Metody BF, abf: MaxDist Maximální cílová vzdálenost. StafLow Nejnižší povolená výška latě. Metody BFFB, abffb: DNA-Dde 32 Aktivovat či deaktivovat příslušnou kontrolu odchylek: DistBal "Distance-balance" = Vyvážený poměr mezi délkou záměr vzad a vpřed. DNA-Dde 33 Další oproti metodě BF kontrolované odchylky: StatDif Povolený rozdíl dvakrát měřeného převýšení. B-B/F-F Maximální dopustný rozdíl dvojité operace. 73

74 Change tolerances (Změna povolených odchylek) Pro kontrolu či změnu hodnot odchylek otevřete displej následovně: <VALUE> Zadání hodnot odchylek: Select method (Volba metody) Zvolte postup Zkoušky nivelačního přístroje. 74 DNA-Dde 34 Údaje: Metoda "A x x B" nebo "A x Bx". Stf1/ Stf2 Označení 1.a 2.latě (nepovinné). DNA-Dde 35

75 Check list (Kontrolní seznam) V měřických programech Simple measurement (Jednotlivé měření) a Line levelling (Pořadová nivelace) se okamžitě po započetí nového pořadu zobrazí kontrolní seznam všech nejdůležitějších nastavení. Pro provedení změn vyvolejte příslušné funkce. PtID, Incr Mění hodnoty v [FNC]/ PtID & increment (PtID = PtID záměry vpřed). DNA-Dde 36 Mode, n, sdevm/20m Mění hodnoty v [MODE]. USER-Key (Uživatelská klávesa) Mění přiřazené klávesy v [MENU]/ Quick settings (Rychlá nastavení). 75

76 Chybové hlášky úvodních programů Význam chybových hlášek je zřejmý. Protiopatření je zpravidla možno odvodit. 76 Hláška Set a job first! Set a line first! Set tolerances first! Set a method first! Memory is full! (Pamět je plná!) Job already stored! (Již uložená zakázka!) Invalid job name! Job name is empty or reserved for the system! (Neplatný název zakázky! Název pořadu je prázdný či rezervován pro systém!) Line already exists in the job! (Pořad již v zakázce existuje!) Line name is empty or invalid! (Název pořadu je prázdný či neplatný!) Vysvětlení / protiopatření Spust te příslušný úvodní program a nastavte parametry. Vytvořte místo - vymažte zakázku. Zadejte jiný název zakázky. Zadejte jiný název pořadu.

77 Měřické programy Zobrazený obsah, zvláště řádky, se mohou v místních verzích softwaru lišit. Funkce jsou však shodné. PROG, MENU a DATA Tyto funkce je možno vyvolat pouze ze základní funkce "Measure & Record". Pro změnu nastavení přístroje nebo pro nahlédnutí do uložených měřených dat opust te program. Online mód Ve všech měřických programech přístroj přijímá a zpracovává příkazy poslané přes sériové rozhraní z počítače. Data je možné posílat pouze ze základního programu Measure & Record ve formátu GSI stiskem klávesy měření. Úvod Vměřických programech probíhá přechod z jednoho displeje do dalšího zpravidla automaticky. To usnadňuje a zrychluje postup měření. K dispozici jsou následující měřické programy. Vyvolá měřický program. DNA-Dde 37 Po spuštění měřického programu se vždy zobrazí jako první úvodní programy (viz část Úvodní programy). 77

78 Measure only (Základní měření) "Measure only" poskytuje výsledky čtení na lati a délek. Neprovádí se žádné další výpočty. Zvolte měření s nebo bez ukládání dat. Quick kód lze použít pouze u druhého způsobu. Měřit bez uložení 78 DNA-Dde 38 Postup: DNA-Dde 39 1 Lze ponechat průběžné PtID nebo zadat nové jednotlivé PtID. 2 Spust te měření. 3 V dolní části obrazovky se zobrazí měřená data proběhlého měření. V horní části obrazovky se zobrazí PtID pro další měření.

79 Měřit s uložením <QC> Vyvolá funkci Quick kód. Podmínka: do přístroje je nahrán seznam kódů a není prázdný. DNA-Dde 40 Postup: 1 Lze ponechat průběžné PtID nebo zadat nové jednotlivé PtID. 2 Zadejte poznámky (nepovinné). 3 Spust te měření. 4 V dolní části obrazovky se zobrazí měřená data proběhlého měření. V horní části obrazovky se zobrazí PtID pro další měření. 79

80 Line levelling (Pořadová nivelace) Měřický program Pořadová nivelace podporuje metody BF, abf, BFFB a abffb, které je možno zvolit v úvodním programu "Nastavení pořadu". Význam metod: 80 DNA-Dde 41 Postup: 1 Spust te měření: Zadejte dvoumístné číslo pro Quick kód. Měření se spustí po zadání druhé číslice a příslušný kód se uloží. Spust te měření. Měření je uloženo bez kódu. 2 Měřená data se zobrazí společně s kódem. Viz Quick kód v části Kódování. Metoda Liché stanovisko Sudé stanovisko BF BF BF abf (střídavá BF) BF FB BFFB BFFB BFFB abffb (střídavá BFFB) BFFB FBBF
