Technický popis MT29-N
|
|
- Emilie Hrušková
- před 8 lety
- Počet zobrazení:
Transkript
1 Technický popis MT29-N
2 UPOZORNĚNÍ Zařízení tvoří ucelenou sestavu. Pouze tato sestava je bezpečná z hlediska úrazu elektrickým proudem. Proto nepoužívejte jiné napájecí zdroje, ani jiná zapojení, ani nepřipojujte k modulu jiná zařízení, než jsou uvedena v tomto návodě. Zařízení je trvale napájeno ze sítě 230V 50Hz. Proto jakákoliv manipulace se skříní, vodiči nebo součástmi uvnitř skříně vyžaduje značnou opatrnost a může ji provádět pouze pracovník s kvalifikací pro samostatnou činnost ( 6) a vyšší. Zařízení je dostatečně kryto pouze v instalační krabici s krytím IP65 proti vodě a vysoké vlhkosti. (IP65 prachotěsné, proti tryskající vodě ) Neumísťujte zařízení zbytečně v těsné blízkosti tepelných zdrojů (teplomety, horkovzdušná zařízení apod.). Zařízení bude spolehlivě pracovat jen v podmínkách, určených tímto návodem pro obsluhu. Jakékoliv svévolné změny v použití a obsluze mohou způsobit zhoršenou funkci zařízení, nebo jeho zničení. Obecné pokyny a charakteristika provozu Je určen pro použití v elektrorozvodné síti NN 230V 50Hz, jako článek přenosu načítaných pulsů k dalšímu zpracování v PC, prostřednictvím nadřazeného PLC modulu MT23, nebo samostatné činnosti čítání pulsů a jejich záznamu. Má 6 vstupů pro připojení mechanických bezpotenciálových spínačů, jazýčkových, nebo jiných relé, nebo tranzistorů s otevřeným kolektorem i emitorem (viz. obr.1). Dále je vybaven čtyřmi bezpotenciálovými výstupy, které tvoří spínací kontakty relé. Pro komunikaci s prostředím lze využít dvě sériové linky RS232, které nejsou galvanicky odděleny od systému, ale jsou galvanicky odděleny od sítě 230V. Jedna linka se může použít pro komunikaci se zařízeními, která předávají data ke zpracování, druhá linka slouží k připojení PC, PLC modulu, nebo propojení na jiný komunikační uzel. Modul MT29-N umí uložit v paměti velké množství načítaných hodnot s časovým údajem měření. Obr.1: MT29-N +15V INP1 Provozní stav Je základní funkcí zařízení. V tomto stavu provádí zařízení periodické ukládání načítáných pulsů a dat na jednotlivých kanálech, jejich záznam v paměti a přenos dat na nadřazený PLC modul MT23, nebo jiný modul PLC sítě, po elektrorozvodné síti 230V. Programovací stav Je stav, ve kterém dochází k nastavení parametrů zařízení. Toho lze dosáhnou dvojím způsobem. První způsob spočívá v připojení počítače přes sériový port přímo k modulu MT29N a jeho přímé naprogramování. Druhý způsob je programování na dálku za pomoci přenosu dat po síti 230V, z nadřízené stanice (MT23).
3 Obecné pokyny a charakteristika provozu Zařízení je vestavěno do krabičky Bopla CN 100 AK pro uchycení na DIN35 liš reléové výstupy A +15V vstup1 vstup2 vstup3 vstup4 vstup5 vstup6 společná GDN indikace stavu procesoru Control indikace přenosu vysílání Tx indikace přenosu příjmu Rx sériový kanál RS231-1 cannon 9 Pro PC svorky připojení síťového napětí 230V/50Hz sériový kanál RS232-2 svorky Tx, GDN, Rx pro připojení čtených zařízení (elektroměrů) Bopla CN 100 AK: mat.: ABS Popis indikačních prvků: indikace stavu procesoru Control indikuje stav CPU základní desky, pokud svítí je systém v pořádku indikace přenosu vysílání Tx indikuje stav vysílání z procesoru na výkonový zesilovač svítí-li je vysílání indikace přenosu příjmu Rx indikuje stav příjmu do procesoru ze vstupního zesilovače svítí-li je příjem
4 Připojení k síti 230V Návrh elektrické instalace čítačů: **** síťový přívod 230V 50H ** SYKFY * CYKFY 2x2x0,5 2x0,5 *** CYKY 3x1 přívod přívod přívod na čítačů 1 a 2 3 a 4 rozhraní RS232 1 ochranná svorka WAGO koncovka modrá svorka WAGO šedá svorka WAGO s rozpojovačem, nebo možností použití držáku pojistky DIN 35 lišta (délka podle krabičky) 6 kabelové vývodky OBO V-TEC Pg 7, nebo lze využít těsného vyústění bočnic krabice 8 koncová zarážka pro DIN 35 lištu WAGO krabice ABB s vysokým víkem krytí IP55, nebo ABB s krytím IP65 * - párový vodič CYKFY 2x2x0,5 (+ stínění) ** - dvoupárový (čtyřžilový) kabel 2x2x0,5 *** - silový vodič podle toho, jakým jističem je přívod chráněn pojistka, jistič 6A vodič 3x1 pojistka, jistič 10A vodič 3x1,5 pojistka, jistič 16A vodič 3x2,5 **** - použít z přívodního silového vodiče Lze použít i podobné díly jiných výrobců s ekvivalentními parametry.
5 Připojení k síti 230V Návrh elektrické instalace skupiny modulů MT29-N v blízkosti jednoho napájecího uzlu: 7 minimální délka vedení 1,5m minimální délka vedení 1,5m přívod ~230V ~230V CYKY 3x1 CYKY 3x4 stávající instalace 1 ochranná svorka WAGO V 50Hz 2 modrá svorka WAGO šedá svorka WAGO DIN 35 lišta 5 jistič 6A (HAGER MY106 C6) 6 - kabelové vývodky OBO V-TEC Pg 7, nebo lze využít těsného vyústění bočnic krabice 7 krabice ABB , krytí IP65, š x v x h (140 x 220 x 140) Lze použít i podobné díly jiných výrobců s ekvivalentními parametry. Při napojování jednotlivých modulů k rozvodné síti 230V, je nutné dbát zásad použití vodičů s určitým minimálním průřezem, vzhledem k použitým jističům vedení. Nesmí se změnit impedanční smyčka pro spolehlivé vybavení jističe zkratovým proudem. Jinak je nutné jistit pokračující vedení novým jističem o patřičném vypínacím proudu (viz obrázek). pojistka, jistič 6A vodič 3x1 pojistka, jistič 10A vodič 3x1,5 pojistka, jistič 16A vodič 3x2,5
6 Připojení čítacích a logických vstupů K připojení čítačových vstupů doporučujeme použít nejlépe galvanického oddělení od počítané soustavy optočlenem, nebo relátkem. MT29-N soustava 1 soustava 2 soustava 3 soustava 4 gnd log. vstup otevření skříně +12V 230V 50Hz +15V INP1 +15V B1 INP2 B2 +15V C1 INP3 C2 GND D1 INP4 D2 +15V INP5 L N galvanické oddělení tvarovače signálu s indikací procesor ALTERA čítače zesilovač vysílač přijímač V každém případě doporučujeme použít bezpotenciálové a galvanicky oddělené výstupy čítané soustavy. Soustava 4 není galvanicky oddělená a má vlastní potenciál. K dispozici je ještě šestý vstup INP6. Všechny vstupy lze využívat jako čítací, nebo jako logické. K propojování doporučujeme sdělovací kabel SYKY 2x2x0,5 (SYKFY 2x2x0,5). Jedná se o čtyř žilový (stíněný) kabel s pláštěm z měkčeného PVC typ TM2. 4x jádro Cu o průměru 0,5mm. Stínění Al folie a dva Cu pocínované dráty o průměru 0,4mm. Činný odpor vedení je max. 98 Ohm/km. Dovolená teplota okolí 25 C až +60 C. K připojení vodičů slouží 4 dvojice přípojných šroubovacích svorek, označených INP1 až 6 a příslušného vstupu. Vstupy +15V jsou potenciálově plus, vstupy INPx jsou potenciálově mínus. Přípojný vodič k čítaným soustavám obsahuje dva páry vodičů s barevnou kombinací barevný-bílý. Jeden pár bude k první soustavě, s tím že bílý vodič bude plusový a barevný minusový, druhý pár bude ke druhé soustavě, s tím že bílý vodič bude opět plusový a barevný minusový. Pokud má výstup z připojeného zařízení vlastní potenciál, lze jej připojit na vstup INPx proti společné zemi GND. Může mít plusovou i minusovou polaritu do napětí V. Viz soustava 4.
7 Připojení sériového rozhraní Modul je vybaven dvěma sériovýma linkama RS232. Linka RS je vyvedena přes konektor cannon 9 pinů v jednoduchém provedení jako třívodičová. Slouží k připojení přenosného počítače, nebo PLC automatu, případně k propojení dvou modulů PLC sítě. Druhá linka RS je rovněž třívodičová, ale je vyvedena na šroubovací svorky. Tato linka slouží k připojení snímaných zařízení, která jsou rovněž vybavena sériovým rozhraním RS232. Lze použít i převodníku RS232-RS485 a připojit více snímaných zařízení. MT29-N RS TX GND RX svorka 3 Budič RS232-2 RS nc 2- RXD 3- TXD 4- nc 5- GND 6- nc 7- nc 8- nc 9- GND cannon 9 Budič RS232-1 galvanické oddělení procesor ALTERA 230V 50Hz L N zesilovač vysílač přijímač

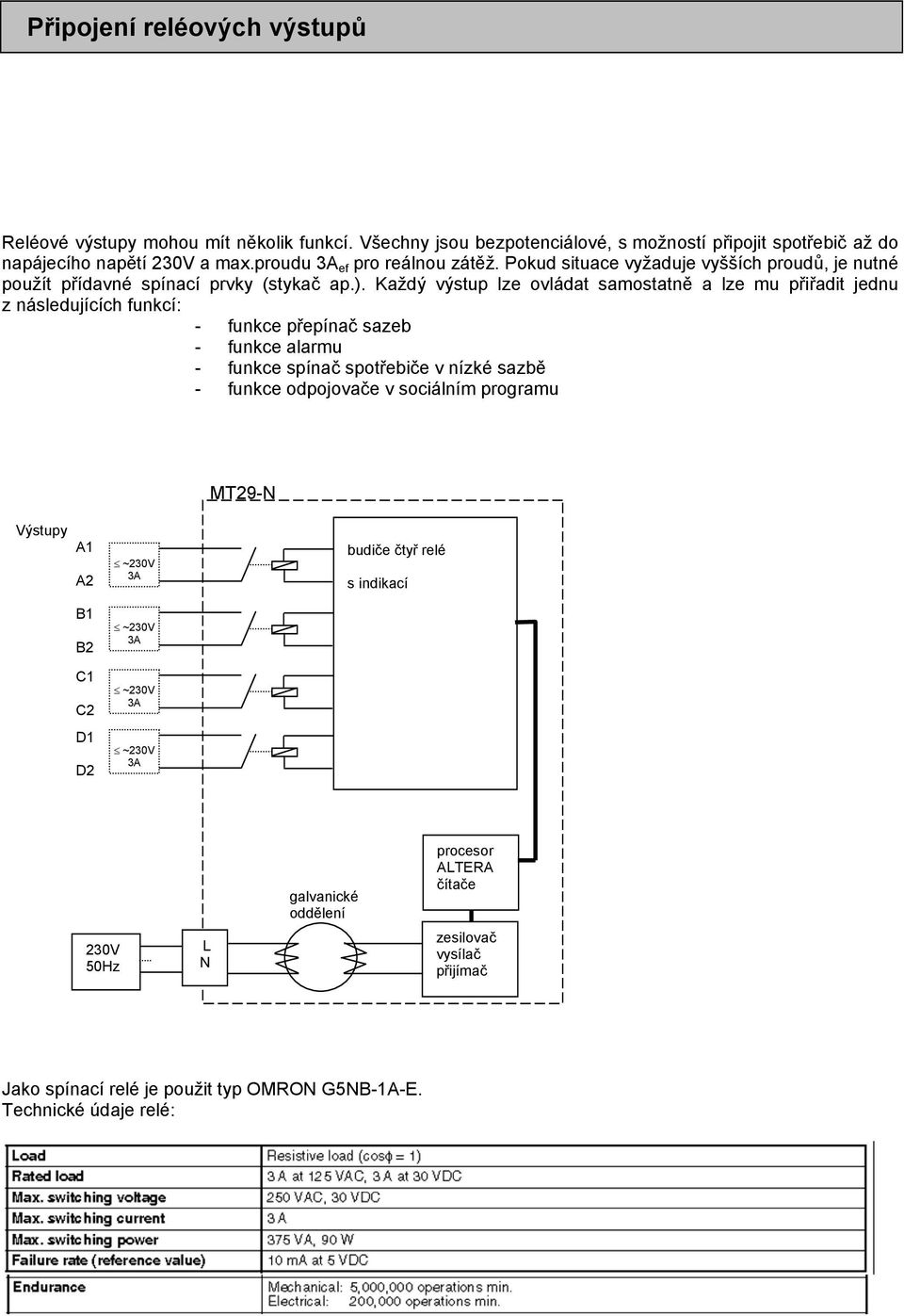

8 Připojení reléových výstupů Reléové výstupy mohou mít několik funkcí. Všechny jsou bezpotenciálové, s možností připojit spotřebič až do napájecího napětí 230V a max.proudu 3A ef pro reálnou zátěž. Pokud situace vyžaduje vyšších proudů, je nutné použít přídavné spínací prvky (stykač ap.). Každý výstup lze ovládat samostatně a lze mu přiřadit jednu z následujících funkcí: - funkce přepínač sazeb - funkce alarmu - funkce spínač spotřebiče v nízké sazbě - funkce odpojovače v sociálním programu MT29-N Výstupy A1 A2 ~230V 3A budiče čtyř relé s indikací B1 B2 ~230V 3A C1 C2 ~230V 3A D1 D2 ~230V 3A galvanické oddělení procesor ALTERA čítače 230V 50Hz L N zesilovač vysílač přijímač Jako spínací relé je použit typ OMRON G5NB-1A-E. Technické údaje relé:
9 Programovací stav Před použitím PLC modulu MT29-N je nutné jeho správné nastavení.
10 Provozní chyby Během provozu mohou nastat různé chybové stavy modulu. Proto jsou dále popsány některé základní chybové stavy s radou, jak chybu odstranit. Číslo Stav indikačních LED 1 2 nesvítí žádná LED svítí CNT ostatní LED diody nesvítí vůbec Popis závady modul není napájen Odstranění závady - zkontrolovat stav připojení síťového kabelu, zda není odpojen, - nebo vypnut omylem od sítě 230V - zaslat modul k opravě modul nevysílá - zkontrolovat, zda se mění vstupní úrovně jednotlivých vstupů - v rozmezí rozhodovacích mezí, délka trvání úrovně, viz základní parametry - zkontrolovat nastavení parametrů modulu - zaslat modul k opravě 3 svítí CNT modul vysílá, LED dioda TX bliká ale nepřijímá LED dioda RX nebliká - zkontrolovat nastavení parametrů modulu hlavně adresy - moduly jsou na různých fázích, jiných trafostanicích není spojení - zaslat modul k opravě
11 Základní parametry napájení 230V ± 10% 50Hz spotřeba pouze příjem 1 W s vysíláním cca 15 W použití počet měřených míst binárních 6 počet připojených elektroměrů 4 měřící rozsah čítačů 2 32 pulsů obecný čítač pulsů sběr dat ze sériového rozhraní vstupní úrovně vstupů INPx log.0 0 ±1V log.1 ±3,5 ±30V (max) šířka pulsu > 100ms interval záznamu nastavitelný v rozsahu 5sec až 30min kapacita záznamu ochrana zaznamenaných dat ANO relativní chyba času záznamu < 0,001% reléový výstup spínané napětí spínaný proud typ sériové rozhraní RS232-1 typ konektor přenosová rychlost nastavení kanálu (délka, parita, stop bit) hardwarové řízení galvanické oddělení sériové rozhraní RS232-2 typ konektor přenosová rychlost nastavení kanálu (délka, parita, stop bit) hardwarové řízení galvanické oddělení 4 kanály 230V 50Hz max 3 A max pro cosφ=1 spínací kontakt 3 vodič Tx, Rx, GND cannon 9 zásuvka Bd 8-N-2, 8-E-1, 8-O-1 NE NE 3 vodič Tx, Rx, GND 3 x šroubovací svorka Bd 8-N-2, 8-E-1, 8-O-1 NE NE PLC komunikace frekvenční rozsah nosné 60kHz 145kHz přenosová rychlost 10 kbit / s výstupní signál amplituda 10V šš sinus výstupní impedance cca 4Ω pro 100kHz klimatické prostředí normální pracovní teplota -20 C až +60 C mezní teplota -30 C až +70 C skladovací teplota -40 C až +80 C bezpečnostní třída II zařízení vyhovuje normám: ČSN EN , ČSN EN 60529, ČSN EN , ČSN EN
