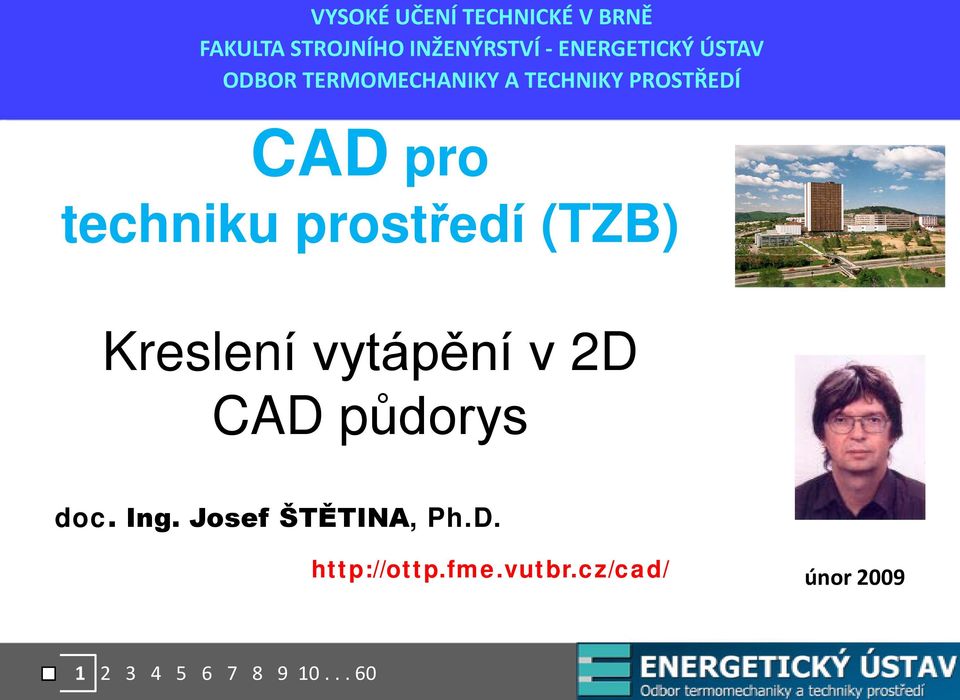

1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STROJNÍHO INŽENÝRSTVÍ - ENERGETICKÝ ÚSTAV ODBOR TERMOMECHANIKY A TECHNIKY PROSTŘEDÍ CAD pro techniku prostředí (TZB) Kreslení vytápění v 2D CAD půdorys doc. Ing. Josef ŠTĚTINA, Ph.D. únor

techniku prostředí (TZB) Kreslení vytápění v 2D CAD půdorys doc. Ing.

2 Potrubí Jednotrubkový systém

3 Potrubí Různé průřezy Různý materiál Izolace potrubí se zaznamenává písmenným označením (IZ), které se píše za pomlčkou ke kótě průměru potrubí. Za písmennou značku se může připsat i tloušťka izolace v milimetrech, např. 89 x 3,5 - IZ 35 a rovněž i druh izolace písmenným označením, které se musí vysvětlit v legendě

Za písmennou značku se může připsat i tloušťka izolace v milimetrech, např.

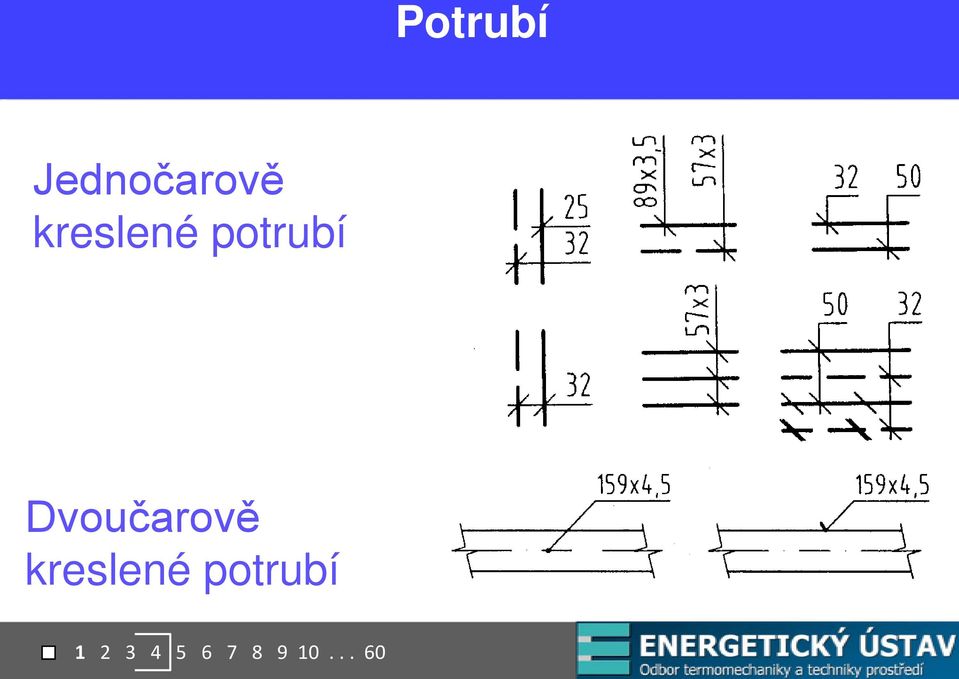

4 Potrubí Jednočarově kreslené potrubí Dvoučarově kreslené potrubí

5 Potrubí Porovnání světlostí dn [mm] a světlostí v palcích ["] JMENOVITÁ SVĚTLOST DN DN DN DN [mm] ["] [mm] ["] [mm] ["] [mm] ["] 6 1/ / / / / / / /

125 5 400 16 8 1/4 40 1 1/2 150 6 450 18 10 3/8 50 2 200 8 500 20 15 1/2

6 Potrubí vertikální rozvod Sklon Poloha vůči stavbě Výškové kóty

7 Souběžná potrubí

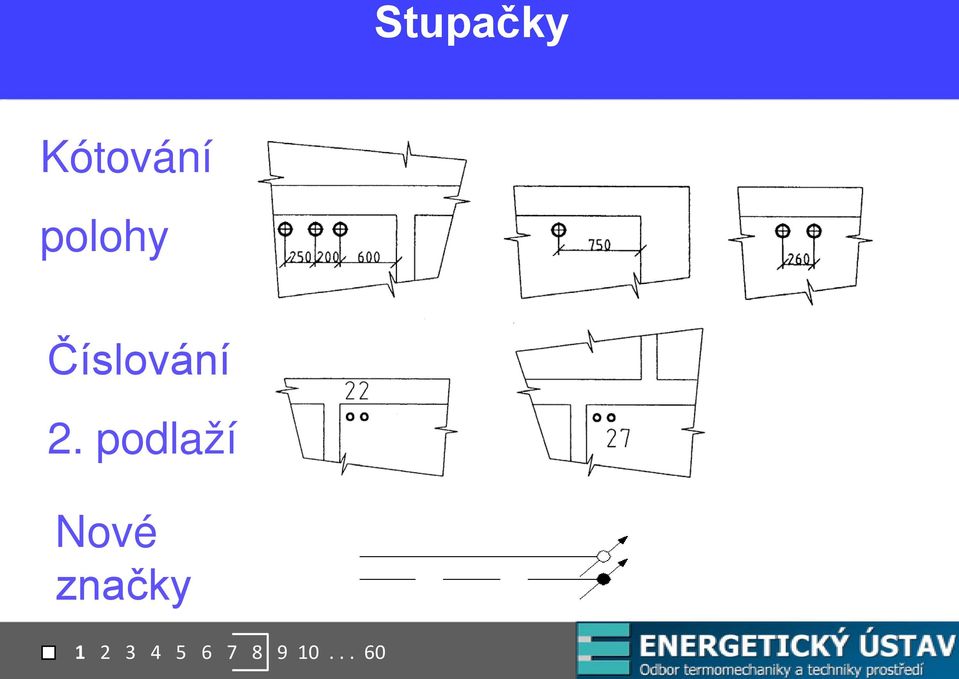

8 Stupačky Kótování polohy Číslování 2. podlaží Nové značky

9 Podlahové vytápění II - 10,95 m 2 1 = 0,25 m

10 Potrubí Název potrubí Grafická značka Přívodní Zpětné Expanzní a pojistné přívodní Expanzní a pojistné zpětné Odvzdušňovací (tenká)

11 Potrubí Název potrubí Přívodní teplovodní Zpětné teplovodní Přívodní horkovodní Grafická značka Zpětné horkovodní Kondenzátní potrubí Označení účelu nebo větve připsanou číslicí Odvzdušňovací Studená voda Teplá užitková voda Cirkulační voda Plyn

Označení účelu nebo větve připsanou číslicí Odvzdušňovací Studená voda

12 Grafické označení na potrubí a zařízení Název Grafická značka Směr toku látky potrubím Změna průřezu potrubí (šipka ve směru snižování průřezu) Sklon potrubí (šipka ve směru klesání porubí) Izolované potrubí

směru snižování průřezu) Sklon potrubí (šipka ve směru

13 Grafické značky pro kreslení otopných těles Název Grafická značka V půdorysu V pohledu Těleso článkové, deskové a konvertor Otopný had z hladných trubek * Registr z trubek, trubkové otopné těleso * Žebrová trubka Otopný had ze žebrových trubek * Sálavý stropní trubkový pás (tmavý zářič) * * Zobrazuje se vždy skutečný počet trubek

trubkové otopné těleso * Žebrová trubka Otopný had ze žebrových trubek * Sálavý stropní

14 Grafické značky pro kreslení otopných těles

15 Grafické značky pro kreslení otopných těles

16 KORADOLUX Linear

17 KORADO plan

18 KORADO - klasik

19 KORADO ventil kompakt

20 KORADO ventil kompakt

21 KORADO ventil kompakt

22 KORADO - M

23 KORADO - M

24 Termostatické hlavice

25 IRC Individual Room Control

26 Moderní článková tělesa

27 Souprava pro elektrické přitápění

28 Konzoly uchycení na zeď

29 Konzoly uchycení na podlahu

30 Otopná tělesa umístění pod oknem

31 Rozdělovače - skříňky

32 Rozdělovače úchyty potrubí

33 Grafické značky armatur + světlost

34 Grafické značky místností/podlaží výpočtem tepelných ztrát podle ČSN l. podlaží 101, 102 atd. l. podzemí Ol, 02, podlaží 201, 202 atd. 2. podzemí 001, 002,

35 Značky kompenzátorů Značka Název Pevný bod Posuvný bod Valivé uložení Suvné vedení Kompenzátor obecně U kompenzátor Lyra kompenzátor Vlnovcový kompenzátor Pryžový kompenzátor Ucpávkový kompenzátor

36 Značky armatur Ventil obecně - šikmý Ventil obecně - přímý Ventil obecně - rohový Zpětný ventil (ve směru černé šipky průtočný) Kohout přímý Kohout rohový Šoupě Pojistný ventil přímý Pojistný ventil rohový

37 Značky regulačních armatur Trojcestná armatura obecně - ventil Trojcestná armatura obecně - klapka Trojcestný směšovací ventil Trojcestná směšovací klapka Trojcestný rozdělovací ventil Trojcestná rozdělovací klapka A regulovaný průtok, B doplňovací průtok, AB plný průtok Čtyřcestný ventil Čtyřcestný klapka

38 Značky armatur H napojovací armatura otopných těles - dvoutrubková soustava H napojovací armatura otopných těles - jednotrubková soustava Šroubení Clona Klapka obecně Uzavírací klapka Škrtící klapka Zpětná klapka Odvzdušňovací ventil obecně Odvzdušňovací ventil otopného tělesa Vypouštění

39 Značky armatur Odvzdušňovací nádoba Redukční ventil Membránová armatura Armatura s definovaným nastavením Přírubová armatura Hrdlová armatura Závitová armatura Navařovací armatura Regulátor tlakové diference a přepouštěcí ventil Regulátor průtoku Průhledítko

40 Značky armatur Odlučovač plynů Odlučovač (separátor kapek) obecně Omezovač teploty vody Odvaděč kondenzátu obecně Mechanický odvaděč kondenzátu Termodynamický odvaděč kondenzátu Termostatický (termický) odvaděč kondenzátu Filtr Sítový odlučovač, ev. Filtr Chemická úprava vody Vpusť

41 Značky armatur Připojení armatur Přírubový spoj Svarový spoj Spoj šroubením Hrdlový spoj Ovládání armatur Ruční ovládání Ovládání pohonem - obecně Ovládání elektromotorem Ovládání elektromagnetem

42 Značky armatur - ovládání Ovládání vlnovcem Ovládání protékanou látkou Ovládání pístem Ovládání membránou Ovládání plovákem či závažím Ovládání termostatickým regulátorem

43 Popisy armatur Písmeno ŠV V RV TRV ZV K PK RK Š PV TV TKL ČV ČKL KL ZKL OV ON REV RTD RP P Název Ventil - šikmý Ventil obecně - přímý Ventil obecně - rohový Termostatický radiátorový ventil Zpětný ventil (ve směru černé šipky průtočný) Kohout obecně Kohout přímý Kohout rohový Šoupě Pojistný ventil Trojcestná armatura obecně - ventil Trojcestná armatura obecně - klapka Čtyřcestný ventil Čtyřcestná klapka Klapka obecně Zpětná klapka Ovdušňovací venil Ovzdušňovací nádoba Redukční ventil Regulátor tlakové diference a přepouštěcí ventil Regulátor průtoku Průhledítko

44 Popisy armatur O Odlučovač (separátor kapek) obecně TO Omezovač teploty vody OK Odvaděč kondenzátu obecně F Filtr SF Sítový odlučovač, event. Filtr CH Chemická úprava vody G Vpusť Č Čerpadlo KO Kompresor Písmenná označení teplonosných látek TV Teplá voda HV Horká voda NP Nízkotlaká pára SP Středotlaká pára VP Vysokotlaká pára SV Studená voda TUV Teplá užitková voda CV Cirkulační voda P Plyn

45 Značky zařízení Značka Název Čerpadla Ventilátor radiální Ventilátor axiální Kompresor Kotel na tuhá paliva Kotel plynový atmosferický Kotel plynový a olejový s tlakovým hořákem Kotel elektrický

46 Popisy armatur Kondenzační kotel Kogenerační jednotka Tepelné čerpadlo Vyměník (např. HV/TV - horká voda/teplá voda) Tlaková nádoba Plynový přímo ohřívaný zásobník TUV Nepřímo ohřívaný zásobník TUV Expanzní nádoba

47 Značky měření Přístroj Značka 1 přímý 2 nespojitý 3 snímač Teploměr / termostat teploty Tlakoměr / manostat Tlaku Měřič tlak. Diference / snímač tlak. Diference Tlak. Diference Vlhkoměr / hydrostat Vlhkosti Stavoznak Snímač hladiny Hladiny Měřič koncentrace průtokoměr Snímač koncentrace koncentrace Měřidlo spotřeby tepla

48 Kouřovody

49 Hvězdicový rozvod

50 Hvězdicový rozvod

51 Rozdělovač

52 Centrální rozvod

53 Konvektory

54 Podlahové vytápění 1 - Vnitřní omítka 2 - Podlahová lišta 3 - Okrajová izolační páska 4 Obkladová desky příp. materiál finální podlahy 5 - Cementové lože, lepidlo, penetrace dle DIN Mazanina, beto + plastifikátor, anhydridová zálivka dle DIN Trubka podlahového vytápění 8 - Tepelná a kročejová izolace, systémová deska dle EN 1264 (DIN 4725), DIN 4109 WSchVo 10 - Uzávěrka proti vlhkosti (např. DIN 18337) 11 - Základní stavební konstrukce (betonová deska) 12 - Zemina

55 Kouřovody

56 Kouřovody

57 Umístění kotlů

58 Umístění kotlů

59 Otázky 1. Kdy se kreslí potrubí dvěma čarami 2. Nakreslete značku změnu průřezu 3. Co znamená zkratka DN 4. Jak se kreslí spád potrubí 5. Nakreslete značku stupačky 6. Jak se číselně označují stupačky 7. Co je to rozdělovač 8. Jak se kreslí v půdorysu rozdělovač 9. Jak se označuje větev podlahového vytápění 10. Jak se vyznačuje směr toku média 11. Jaká je značka OT v půdorysu 12. Značka ovzdušňovacího ventilu 13. Uveďte popis článkového tělesa od 20 článcích 14. Uveďte popis deskového tělesa 15. Uveďte popis konvertoru 16. Co znamená zkratka TRV 17. Značka místnosti 18. Značky podlaží

60 Otázky 1. Nakreslete značku budovy 2. Jaký je rozdíl mezi kohoutem a ventilem 3. Jaká je značka ventilu a kohoutu 4. Nakreslete značku výpustného kohoutu 5. Nakreslete značku ovzdušňovací ventilu na potrubí 6. Nakreslete značku čerpadla 7. Nakreslete značku plynového čerpadla 8. Nakreslete značku tepelného čerpadla 9. Nakreslete značku teploměru 10. Jak se kreslí podlahové vytápění v půdorysu 11. Nakreslete v řezu schématicky deskové těleso Nakreslete v řezu schématicky deskové těleso Nakreslete v řezu schématicky deskové těleso
