STROPNÍ STATIV OTOČNÝ SE SKLOPNÝM RAMENEM OK07

Transkript

1 MZ Liberec, a.s STROPNÍ STATIV OTOČNÝ SE SKLOPNÝM RAMENEM OK Stativ s jedním ramenem délky 800 mm otočným a výškově přestavitelným (500 mm) i otočná hlava. Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 1/8

2 OK Objednací číslo Legenda: 1 Hlava (L) 6 Podhled 2 Police 7 Strop 3 Sklopné rameno 8 Podlaha 4 Podhledový kryt (Ø 580, výška 180) 5 Mezikus H = výška stropu H2 = výška podhledu Užitečné zatížení: 150 kg Maximální zatížení police včetně medilišt: 50 kg Hmotnost: 205 kg Rameno klopné Brzda: pneumatická Podhledový ryt Zatížení stropu: 3050 Nm, 3600 N Zdvih: 500 mm Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 2/8

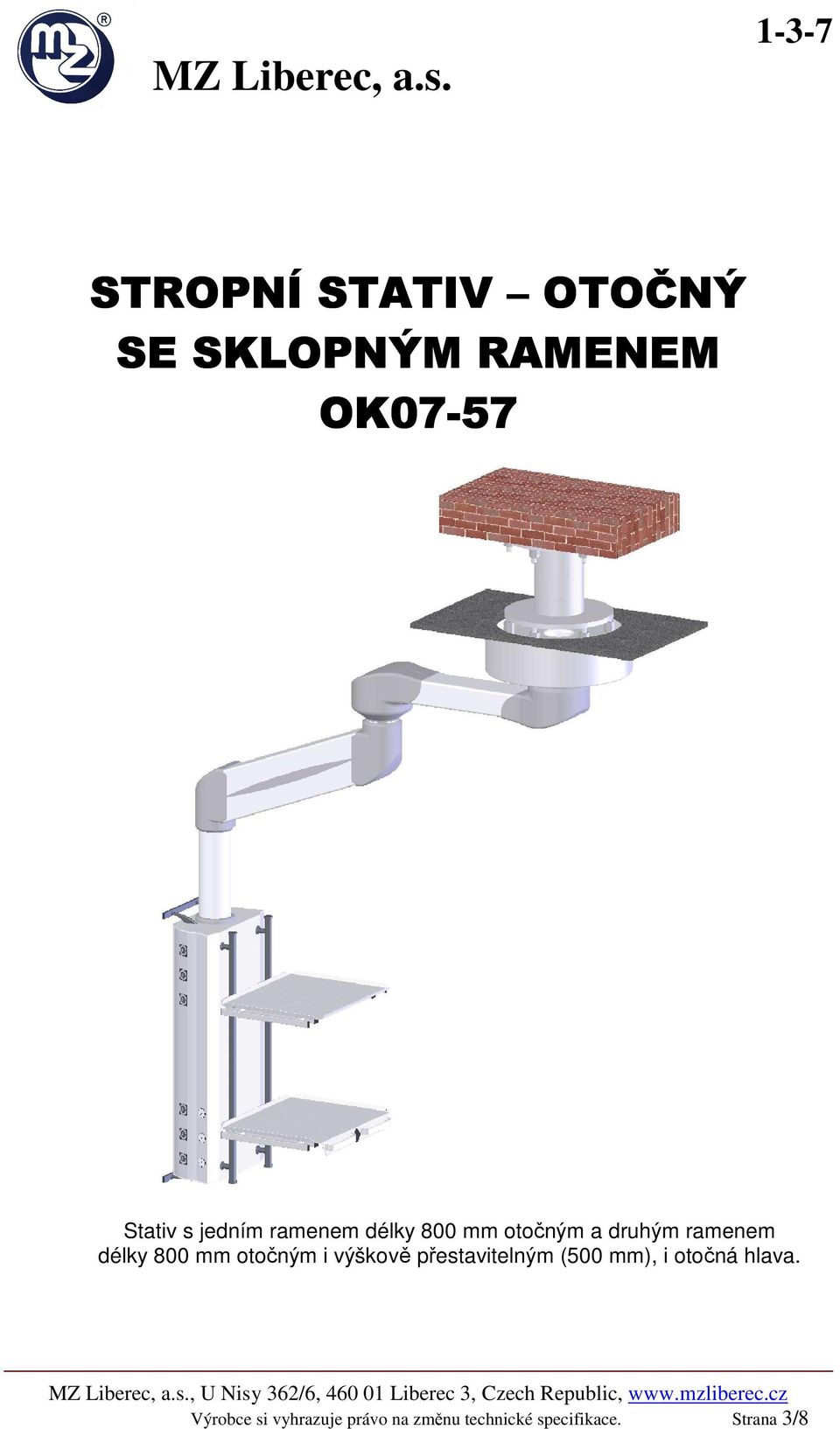

3 MZ Liberec, a.s STROPNÍ STATIV OTOČNÝ SE SKLOPNÝM RAMENEM OK Stativ s jedním ramenem délky 800 mm otočným a druhým ramenem délky 800 mm otočným i výškově přestavitelným (500 mm), i otočná hlava. Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 3/8

4 OK Objednací číslo Legenda: 1 Hlava (L) 5 Podhledový kryt (Ø 580, výška 180) 2 Police 6 Mezikus 3 Rameno sklopné 7 Podhled 4 Rameno pevné 8 Strop H = výška stropu 9 Podlaha H2 = výška podhledu Užitečné zatížení: 150 kg Maximální zatížení police včetně medilišt: 50 kg Hmotnost: 240 kg Rameno klopné Brzda: pneumatická Podhledový ryt Zatížení stropu: 5500 Nm, 4000 N Zdvih: 500 mm Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 4/8

5 HLAVA CHIRURGICKÁ L06 Objednací číslo Rychlospojka medicinálních plynů 2. Manometr 3. Elektrická zásuvka 230 V 4. Zdířka ochranného pospojení - jednoduchá 5. Ovládání zdvihu a brzd 6. Medilišta 7. Police 8. Policová tyč L = 600 mm Lze osadit pouze Odtahem nebo Pohonem! MAX Poz. Vybavení + osazení - Odtah vydechovaných směsí ^ 1 x - Pohon pneumatických nástrojů ^ 1 x 1 Rychlospojka medicinálních plynů ^ 5 x 2 Manometr * 4+1 x 3 Zásuvka 230 V ^ (modul 45 mm) 12 x - Zdířka datová ^ (1/2 modulu 45 mm) - zásuvka RTG ^ 1 x 4 Zdířka ochranného pospojení ^ 12 x 5 Ovládání pohybu ramene a brzd 1x 6 Medilišta 2 x 7 Police ^ 3 x 8 Policová tyč L = 600 mm 2 x Příklad max. přívodů 4 x PLYN 1 x ODTAH 1 x POHON 4 x OKRUH ELEKTRO (max. 5 zásuvek na okruh) modul 45mm * Na každý přívod plynu jeden manometr. + Detailní výběr vybavení viz VYBAVENÍ HLAV STROPNÍCH STATIVŮ ^ Volitelné vybavení Možnost modifikace přívodů 1 x PLYN = 1 x OKRUH ELEKTRO 1 x ODTAH = 3 x OKRUH ELEKTRO nebo POHON nebo 3x PLYN Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 5/8

6 HLAVA CHIRURGICKÁ L10 Objednací číslo Rychlospojka medicinálních plynů 2. Manometr 3. Elektrická zásuvka 230 V 4. Zdířka ochranného pospojení - jednoduchá 5. Ovládání zdvihu a brzd 6. Medilišta 7. Police 8. Policová tyč L = 1000 mm MAX Poz. Vybavení + osazení - Odtah vydechovaných směsí ^ 1 x - Pohon pneumatických nástrojů ^ 1 x 1 Rychlospojka medicinálních plynů ^ 8 x 2 Manometr * 4+2 x 3 Zásuvka 230 V ^ (modul 45 mm) 20 x - Zdířka datová ^ (1/2 modulu 45 mm) - zásuvka RTG ^ 1 x 4 Zdířka ochranného pospojení ^ 20 x 5 Ovládání pohybu ramene a brzd 1x 6 Medilišta 2 x 7 Police ^ 5 x 8 Policová tyč L = 1000 mm 2 x Příklad max. přívodů 4 x PLYN 1 x ODTAH 1 x POHON 4 x OKRUH ELEKTRO (max. 5 zásuvek na okruh) Možnost modifikace přívodů 1 x PLYN = 1 x OKRUH ELEKTRO 1 x ODTAH = 3 x OKRUH ELEKTRO nebo POHON nebo 3x PLYN modul 45mm * Na každý přívod plynu jeden manometr. + Detailní výběr vybavení viz VYBAVENÍ HLAV STROPNÍCH STATIVŮ ^ Volitelné vybavení Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 6/8

7 HLAVA CHIRURGICKÁ L15 Objednací číslo Rychlospojka medicinálních plynů 2. Manometr 3. Elektrická zásuvka 230 V 4. Zdířka ochranného pospojení - jednoduchá 5. Ovládání zdvihu a brzd 6. Medilišta 7. Police 8. Policová tyč L = 1000 mm MAX Poz. Vybavení + osazení - Odtah vydechovaných směsí ^ 1 x - Pohon pneumatických nástrojů ^ 1 x 1 Rychlospojka medicinálních plynů ^ 12 x 2 Manometr * 4+2 x 3 Zásuvka 230 V ^ (modul 45 mm) 30 x - Zdířka datová ^ (1/2 modulu 45 mm) - zásuvka RTG ^ 1 x 4 Zdířka ochranného pospojení ^ 30 x 5 Ovládání pohybu ramene a brzd 1x 6 Medilišta 2 x 7 Police ^ 8 x 8 Policová tyč L = 1000 mm 2 x Příklad max. přívodů 4 x PLYN 1 x ODTAH 1 x POHON 4 x OKRUH ELEKTRO (max. 5 zásuvek na okruh) Možnost modifikace přívodů 1 x PLYN = 1 x OKRUH ELEKTRO 1 x ODTAH = 3 x OKRUH ELEKTRO nebo POHON nebo 3x PLYN modul 45mm * Na každý přívod plynu jeden manometr. + Detailní výběr vybavení viz VYBAVENÍ HLAV STROPNÍCH STATIVŮ ^ Volitelné vybavení Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 7/8

8 HLAVA ANESTEZIOLOGICKÁ A Objednací číslo Rychlospojka medicinálních plynů 2. Odtah + Pohon 3. Elektrická zásuvka 230 V 4. Zdířka ochranného pospojení - jednoduchá 5. Ovládání zdvihu a brzd 6. Medilišta 7. Police 8. Policová tyč MAX Poz. Vybavení + osazení 1 Rychlospojka medicinálních plynů ^ 7 x Odtah vydechovaných směsí ^ 1 x 2 Pohon pneumatických nástrojů ^ 1 x - Manometr * 4+2 x 3 Zásuvka 230 V ^ (modul 45 mm) 13 x - Zdířka datová (RJ45) ^ (1/2 modulu 45 mm) 4 Zdířka ochranného pospojení ^ 10 x 5 Ovládání pohybu ramene a brzd 1 x 6 Medilišta 2 x 7 Police ^ 5 x 8 Policová tyč 2 x Příklad max. přívodů 4 x PLYN 1 x ODTAH 1 x POHON 4 x OKRUH ELEKTRO (max. 5 zásuvek na okruh) Možnost modifikace přívodů 1 x PLYN = 1 x OKRUH ELEKTRO 1 x ODTAH = 3 x OKRUH ELEKTRO nebo POHON nebo 3x PLYN modul 45mm * Na každý přívod plynu jeden manometr. + Detailní výběr vybavení viz VYBAVENÍ HLAV STROPNÍCH STATIVŮ ^ Volitelné vybavení. Dvě zásuvky typu RJ lze umístit do šířky 45 mm. Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 8/8
