MZ Liberec, a.s. STROPNÍ STATIV OTOČNÝ OK Pouze otočný stativ kolem svislé osy (otočná hlava).

Transkript

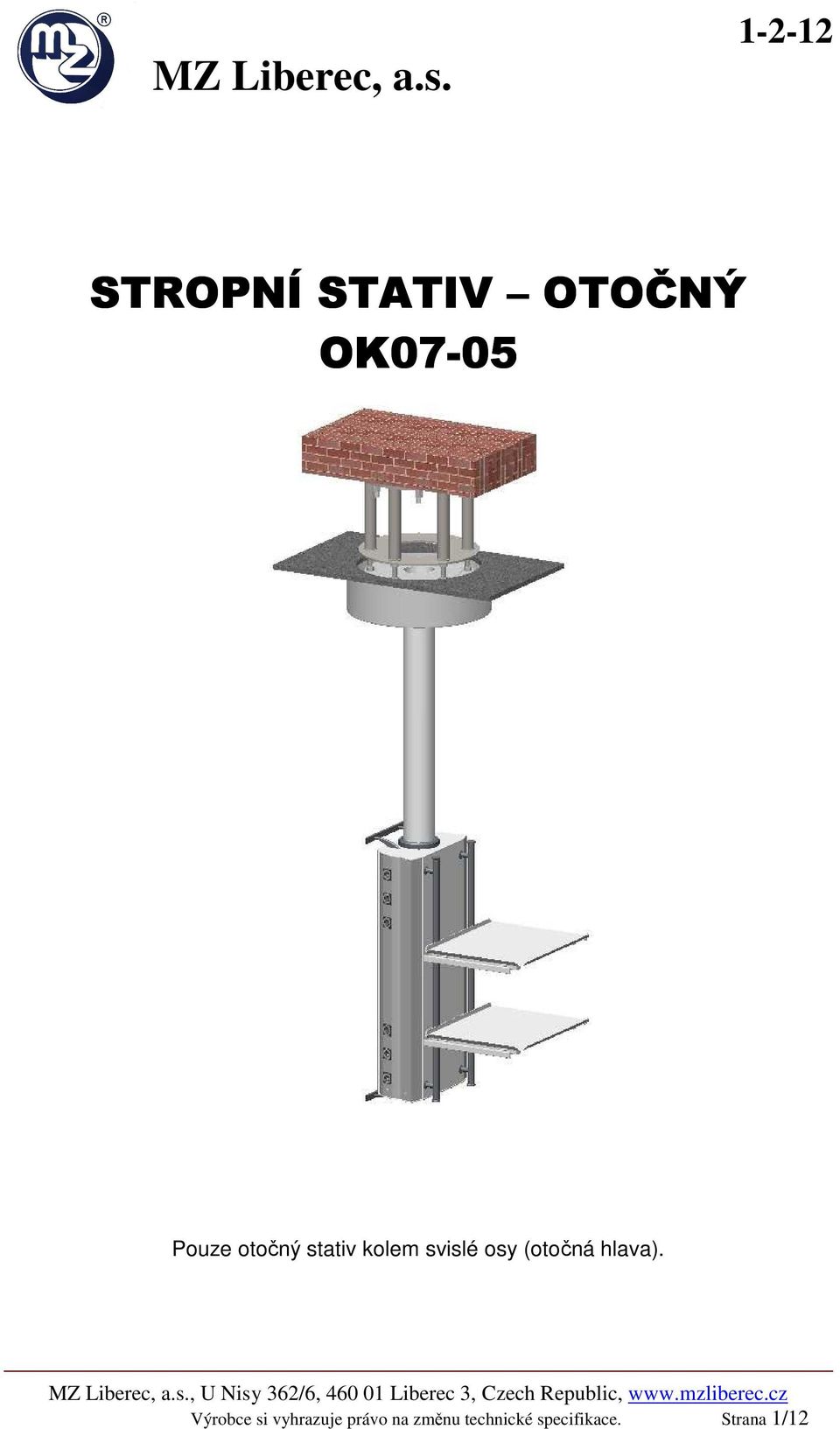

1 MZ Liberec, a.s STROPNÍ STATIV OTOČNÝ Pouze otočný stativ kolem svislé osy (otočná hlava). Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 1/12

2 Objednací číslo Legenda: 1 Hlava (L) 5 Podhled 2 Police 6 Strop 3 Podhledový kryt (Ø 580, výška 180) 7 Podlaha 4 Mezikus H = výška stropu H2 = výška podhledu Užitečné zatížení: 150 kg Maximální zatížení police: 50 kg Hmotnost: 125 kg Rameno klopné Brzda: - Podhledový ryt Zatížení stropu: 700 Nm, 2800 N Zdvih: - Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 2/12

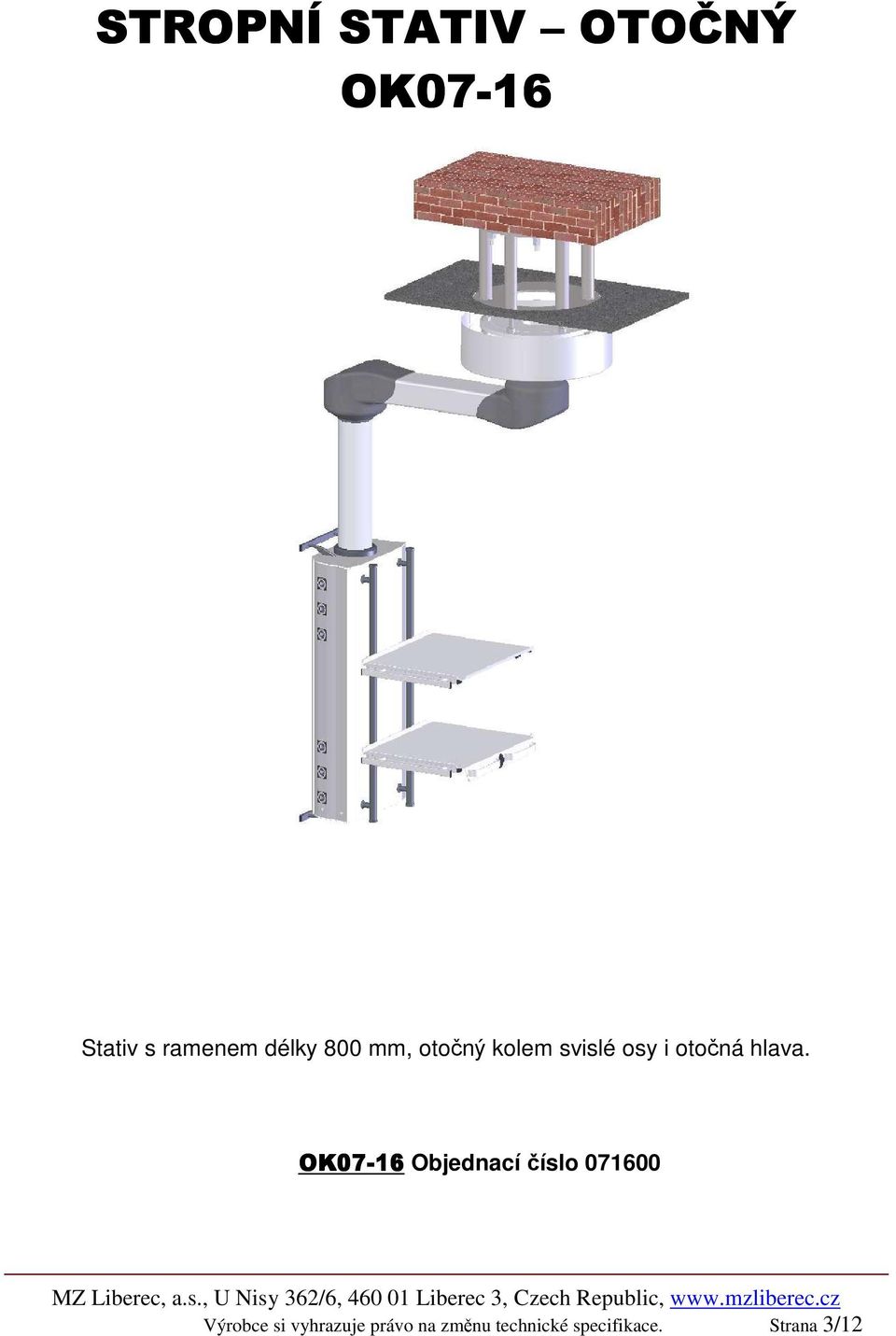

3 STROPNÍ STATIV OTOČNÝ Stativ s ramenem délky 800 mm, otočný kolem svislé osy i otočná hlava Objednací číslo Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 3/12

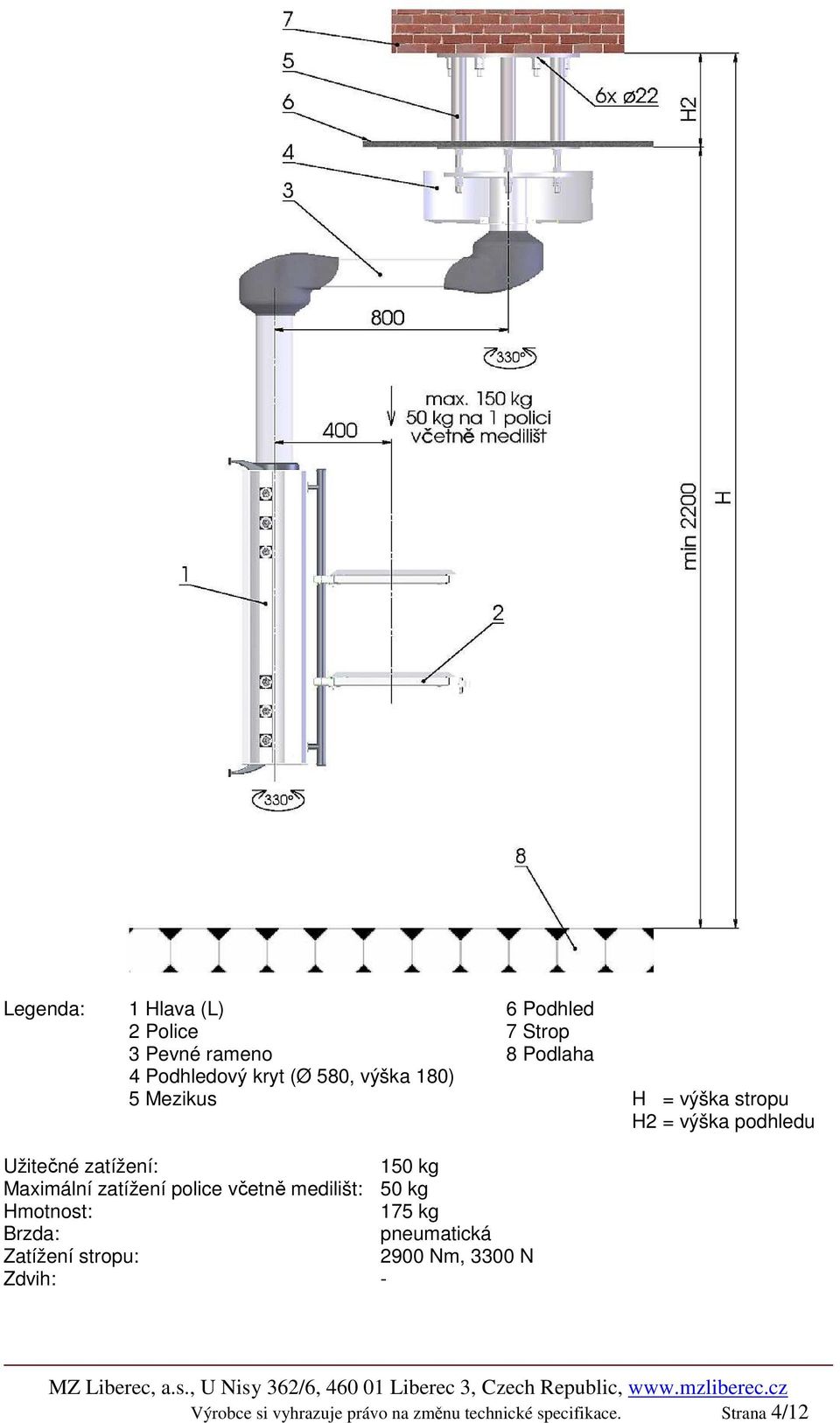

4 Legenda: 1 Hlava (L) 6 Podhled 2 Police 7 Strop 3 Pevné rameno 8 Podlaha 4 Podhledový kryt (Ø 580, výška 180) 5 Mezikus H = výška stropu H2 = výška podhledu Užitečné zatížení: 150 kg Maximální zatížení police včetně medilišt: 50 kg Hmotnost: 175 kg Rameno klopné Brzda: pneumatická Podhledový ryt Zatížení stropu: 2900 Nm, 3300 N Zdvih: - Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 4/12

5 STROPNÍ STATIV OTOČNÝ Stativ s ramenem délky 800 mm, otočný kolem svislé osy, sada ramen, i otočná hlava Objednací číslo Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 5/12

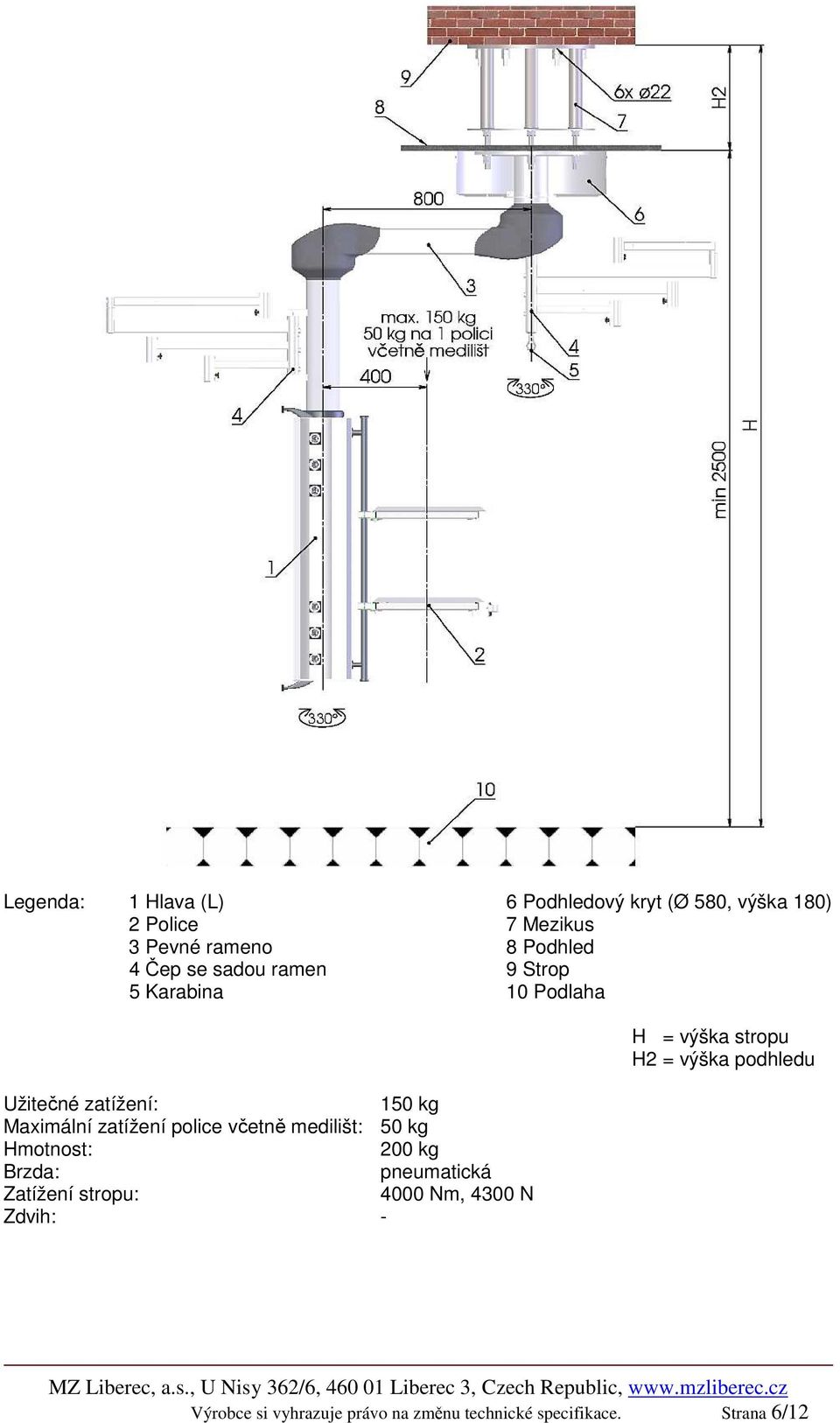

6 Legenda: 1 Hlava (L) 6 Podhledový kryt (Ø 580, výška 180) 2 Police 7 Mezikus 3 Pevné rameno 8 Podhled 4 Čep se sadou ramen 9 Strop 5 Karabina 10 Podlaha H = výška stropu H2 = výška podhledu Užitečné zatížení: 150 kg Maximální zatížení police včetně medilišt: 50 kg Hmotnost: 200 kg Rameno klopné Brzda: pneumatická Podhledový ryt Zatížení stropu: 4000 Nm, 4300 N Zdvih: - Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 6/12

7 STROPNÍ STATIV OTOČNÝ Stativ s dvěma rameny délky 800 mm obě otočná kolem svislé osy i otočná hlava Objednací číslo Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 7/12

8 Legenda: 1 Hlava (L) 6 Podhled 2 Police 7 Strop 3 Pevné rameno 8 Podlaha 4 Podhledový kryt (Ø 580, výška 180) 5 Mezikus H = výška stropu H2 = výška podhledu Užitečné zatížení: 150 kg Maximální zatížení police včetně medilišt: 50 kg Hmotnost: 225 kg Rameno klopné Brzda: pneumatická Podhledový ryt Zatížení stropu: 5300 Nm, 3800 N Zdvih: - Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 8/12

9 HLAVA CHIRURGICKÁ L06 Objednací číslo Rychlospojka medicinálních plynů 2. Manometr 3. Elektrická zásuvka 230 V 4. Zdířka ochranného pospojení - jednoduchá Medilišta 7. Police 8. Policová tyč L = 600 mm Lze osadit pouze Odtahem nebo Pohonem! MAX Poz. Vybavení + osazení - Odtah vydechovaných směsí ^ 1 x - Pohon pneumatických nástrojů ^ 1 x 1 Rychlospojka medicinálních plynů ^ 5 x 2 Manometr * 4+1 x 3 Zásuvka 230 V ^ (modul 45 mm) 12 x - Zdířka datová ^ (1/2 modulu 45 mm) - zásuvka RTG ^ 1 x 4 Zdířka ochranného pospojení ^ 12 x 5 Ovládání pohybu ramene a brzd - 6 Medilišta 2 x 7 Police ^ 3 x 8 Policová tyč L = 600 mm 2 x Příklad max. přívodů 4 x PLYN 1 x ODTAH 1 x POHON 4 x OKRUH ELEKTRO (max. 5 zásuvek na okruh) Možnost modifikace přívodů 1 x PLYN = 1 x OKRUH ELEKTRO 1 x ODTAH = 3 x OKRUH ELEKTRO nebo POHON nebo 3x PLYN modul 45mm * Na každý přívod plynu jeden manometr. + Detailní výběr vybavení viz VYBAVENÍ HLAV STROPNÍCH STATIVŮ ^ Volitelné vybavení Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 9/12

10 HLAVA CHIRURGICKÁ L10 Objednací číslo Rychlospojka medicinálních plynů 2. Manometr 3. Elektrická zásuvka 230 V 4. Zdířka ochranného pospojení - jednoduchá Medilišta 7. Police 8. Policová tyč L = 1000 mm MAX Poz. Vybavení + osazení - Odtah vydechovaných směsí ^ 1 x - Pohon pneumatických nástrojů ^ 1 x 1 Rychlospojka medicinálních plynů ^ 8 x 2 Manometr * 4+2 x 3 Zásuvka 230 V ^ (modul 45 mm) 20 x - Zdířka datová ^ (1/2 modulu 45 mm) - zásuvka RTG ^ 1 x 4 Zdířka ochranného pospojení ^ 20 x 5 Ovládání pohybu ramene a brzd - 6 Medilišta 2 x 7 Police ^ 5 x 8 Policová tyč L = 1000 mm 2 x Příklad max. přívodů 4 x PLYN 1 x ODTAH 1 x POHON 4 x OKRUH ELEKTRO (max. 5 zásuvek na okruh) Možnost modifikace přívodů 1 x PLYN = 1 x OKRUH ELEKTRO 1 x ODTAH = 3 x OKRUH ELEKTRO nebo POHON nebo 3x PLYN modul 45mm * Na každý přívod plynu jeden manometr. + Detailní výběr vybavení viz VYBAVENÍ HLAV STROPNÍCH STATIVŮ ^ Volitelné vybavení Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 10/12

11 HLAVA CHIRURGICKÁ L15 Objednací číslo Rychlospojka medicinálních plynů 2. Manometr 3. Elektrická zásuvka 230 V 4. Zdířka ochranného pospojení - jednoduchá Medilišta MAX Poz. Vybavení + osazení - Odtah vydechovaných směsí ^ 1 x - Pohon pneumatických nástrojů ^ 1 x 1 Rychlospojka medicinálních plynů ^ 12 x 2 Manometr * 4+2 x 3 Zásuvka 230 V ^ (modul 45 mm) 30 x - Zdířka datová ^ (1/2 modulu 45 mm) - zásuvka RTG ^ 1 x 4 Zdířka ochranného pospojení ^ 30 x 5 Ovládání pohybu ramene a brzd - 6 Medilišta 2 x 7 Police ^ 8 x 8 Policová tyč L = 1000 mm 2 x 7. Police 8. Policová tyč L = 1000 mm Příklad max. přívodů 4 x PLYN 1 x ODTAH 1 x POHON 4 x OKRUH ELEKTRO (max. 5 zásuvek na okruh) Možnost modifikace přívodů 1 x PLYN = 1 x OKRUH ELEKTRO 1 x ODTAH = 3 x OKRUH ELEKTRO nebo POHON nebo 3x PLYN modul 45mm * Na každý přívod plynu jeden manometr. Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 11/12

12 + Detailní výběr vybavení viz VYBAVENÍ HLAV STROPNÍCH STATIVŮ ^ Volitelné vybavení HLAVA ANESTEZIOLOGICKÁ A Objednací číslo Rychlospojka medicinálních plynů 2. Odtah + Pohon 3. Elektrická zásuvka 230 V 4. Zdířka ochranného pospojení - jednoduchá Medilišta 7. Police 8. Policová tyč MAX Poz. Vybavení + osazení 1 Rychlospojka medicinálních plynů ^ 7 x Odtah vydechovaných směsí ^ 1 x 2 Pohon pneumatických nástrojů ^ 1 x - Manometr * 4+2 x 3 Zásuvka 230 V ^ (modul 45 mm) 13 x - Zdířka datová (RJ45) ^ (1/2 modulu 45 mm) 4 Zdířka ochranného pospojení ^ 10 x 5 Ovládání pohybu ramene a brzd - 6 Medilišta 2 x 7 Police ^ 5 x 8 Policová tyč 2 x Příklad max. přívodů 4 x PLYN 1 x ODTAH 1 x POHON 4 x OKRUH ELEKTRO (max. 5 zásuvek na okruh) Možnost modifikace přívodů 1 x PLYN = 1 x OKRUH ELEKTRO 1 x ODTAH = 3 x OKRUH ELEKTRO nebo POHON nebo 3x PLYN modul 45mm * Na každý přívod plynu jeden manometr. + Detailní výběr vybavení viz VYBAVENÍ HLAV STROPNÍCH STATIVŮ ^ Volitelné vybavení. Dvě zásuvky typu RJ lze umístit do šířky 45 mm. Výrobce si vyhrazuje právo na změnu technické specifikace. Strana 12/12
