1 Terminální jednotka / R14 Terminální jednotka (rychlospojka) je určena jako odběrné nebo kontrolní místo medicinálních plynů (O 2, N 2 O, CO 2, AIR, Vakuum, atd.) pro potřeby zdravotnických pracovišť. Slouží pro rychlé připojení přístrojů, které využívají medicinální plyny pro svoji funkci nebo ke kontrole tlaku plynu v rozvodu. Terminální jednotky R14 se vyrábí s připojením měděnou trubkou nebo s připojením na hadici. Je možné je instalovat do panelů ve zdi i pro povrchovou montáž. Konstrukce rychlospojek zaručuje rozměrovou specifičnost pro každý typ plynu dle používaného českého, popř. slovenského standardu.

2 Nástěnné rampy / NR-H, NR-H I, NR-H II, NR-S Nástěnná rampa je pevné zařízení, které slouží pro přenos plynných a elektrických médií do prostoru v místnostech zdravotnických zařízení a jiných speciálních provozů. Nástěnná rampa NR-H a její modifikace je již po dlouhou dobu v praxi ověřený a oblíbený výrobek, u kterého byly modernizovány některé detaily pro zlepšení parametrů. Jedná se o lehčí konstrukci s velmi dobrými osvětlovacími parametry. Vhodná je zejména pro lůžkové pokoje nebo všude tam, kde jsou obdobné nároky na přenos plynných a elektrických médií.

3 Nástěnné rampy / NR-H, NR-H I, NR-H II, NR-S NR-H jednoduchá osvětlovací rampa NR-H I osvětlovací rampa vybavená jedním plynem NR-H II rozšířená verze rampy NR-S rampa pro svislou instalaci Základní charakteristiky NR-H NR-H I NR-H II NR-S Délka rampy (šířka) / základní 1500 mm 1500 mm 1500 mm 245 mm Výška 200 mm 200 mm 300 mm 1200 mm Počet vývodů plynů max. 2 max. 6 max. 6 Odtah vydechovaných plynů AGSS max. 1 max. 1 Počet zásuvek 230V max. 9 max. 5 max. 6 max. 7 Užitečné zatížení 10 kg 10 kg 10 kg 50 kg Monitorování Nepřímé osvětlení 39 W 39 W 39 W Přímé osvětlení 14 W 14 W 14 W Noční osvětlení 5 W 5 W 5 W 2 W LED Dětské motivy Auta Vláček Pejsci Rybky Berušky

4 Nástěnné rampy / NR-U Nástěnná rampa je pevné zařízení, které slouží pro přenos plynných a elektrických médií do prostoru v místnostech zdravotnických zařízení a jiných speciálních provozů. Nástěnná rampa NR-U je výrobek robustní konstrukce a kompaktních rozměrů s vysokou nosností a možností ji vybavit širokou škálou příslušenství. Díky variabilitě tohoto zařízení je vhodná jak pro běžné lůžkové pokoje, tak i do pokojů se zvýšenou péčí, jako je např. ARO nebo JIP.

5 Nástěnné rampy / NR-U NR-U 1 jednoduchá ekonomická varianta NR-U 2 standardní provedení NR-U 3 rozšířená varianta Základní charakteristiky NR-U 1 NR-U 2 NR-U 3 Délka rampy (šířka) / základní 1300 mm 1500 mm 1500 mm Výška 153 mm 286 mm 416 mm Počet vývodů plynů max. 1 max. 6 max. 6 Odtah vydechovaných plynů AGSS max. 1 max. 1 Počet zásuvek 230V max. 5 max. 7 max. 8 Užitečné zatížení 50 kg 50 kg 50 kg Monitorování Nepřímé osvětlení 24 W LED 24 W LED 24 W LED Přímé osvětlení 14 W 14 W 14 W Noční osvětlení 2 W LED 2 W LED 2 W LED

6 Stropní most pevný / SM-P 5.2, SM-P 5.4 Stropní mosty slouží pro přenos plynných a elektrických médií do prostoru v místnostech zdravotnických zařízení a jiných speciálních provozů. Konstrukce pevných mostů je lehká, nezatěžující příliš stropní konstrukci a přitom dostatečně tuhá pro dobré užitné vlastnosti v poměru k pořizovacím nákladům. Je možné je vyrábět v různých délkách pro více lůžek, s různým příslušenstvím. Jsou určeny pro místnosti lůžkových pokojů, pokojů se zvýšenou péčí, např. oddělení ARO, JIP, operační sály nebo všude tam, kde jsou obdobné požadavky na přenos plynných a elektrických médií.

7 Stropní most pevný / SM-P 5.2, SM-P 5.4 SM-P 5.2 jednoduchá, kompaktní varianta SM-P 5.4 jednolůžkové i vícelůžkové provedení Základní charakteristiky SM-P 5.2 SM-P 5.4 Délka mostu (šířka) / základní 700 mm 2000 mm Hloubka 260 mm 310 mm Počet vývodů plynů max. 6 max. 8 Odtah vydechovaných plynů AGSS max. 1 max. 1 Počet zásuvek 230V max. 9 max. 24 Užitečné zatížení 100 kg 300 kg Monitorování 2 2 Nepřímé osvětlení 24 W LED Přímé osvětlení 10 W LED 10 W LED Noční osvětlení 2 W LED 2 W LED

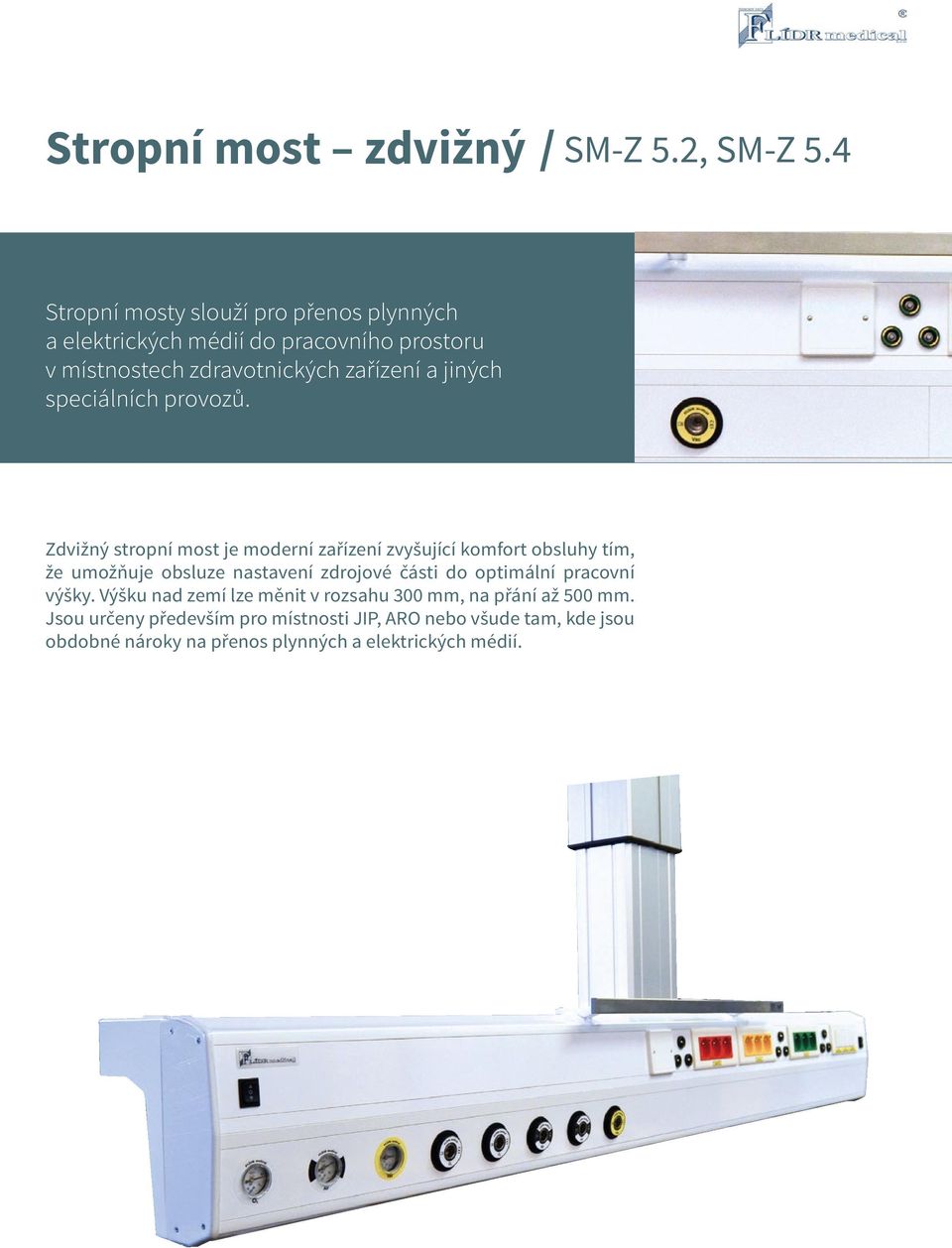

8 Stropní most zdvižný / SM-Z 5.2, SM-Z 5.4 Stropní mosty slouží pro přenos plynných a elektrických médií do pracovního prostoru v místnostech zdravotnických zařízení a jiných speciálních provozů. Zdvižný stropní most je moderní zařízení zvyšující komfort obsluhy tím, že umožňuje obsluze nastavení zdrojové části do optimální pracovní výšky. Výšku nad zemí lze měnit v rozsahu 300 mm, na přání až 500 mm. Jsou určeny především pro místnosti JIP, ARO nebo všude tam, kde jsou obdobné nároky na přenos plynných a elektrických médií.

9 Stropní most zdvižný / SM-Z 5.2, SM-Z 5.4 SM-Z 5.2 jednoduchá kompaktní varianta SM-Z 5.4 varianta s max. šířkou 2 m Základní charakteristiky SM-Z 5.2 SM-Z 5.4 Délka mostu (šířka) / základní 700 mm 2000 mm Hloubka 245 mm 310 mm Počet vývodů plynů max. 6 max. 8 Odtah vydechovaných plynů AGSS max. 1 max. 1 Počet zásuvek 230V max. 9 max. 24 Užitečné zatížení 100 kg 140 kg Monitorování 2 2 Nepřímé osvětlení 24 W LED Přímé osvětlení 10 W LED Noční osvětlení 2 W LED 2 W LED

10 Odběrné panely / KP, LKM KP-R14 panel pod omítku KP-R14 Element panel pod omítku v moderním designu LKM-R14 panel pro povrchovou montáž Odběrné panely lze vybavit i manometrem. V případě provedení Element lze umístit až čtyři rychlospojky pod jednotný kryt. Základní charakteristiky LKM KP KP Element Počet médií Provozní tlak -60kPa 1MPa -60kPa 1MPa -60kPa 1MPa Rozměry v mm (šxvxh) 98 x 98 x x 81 x x 90 x 66

11 Uzávěry plynů / UP Uzávěry plynů jsou určeny pro uzavření části rozvodů. Jsou umístěny v uzamykatelné skříni, která obsahuje kulové kohouty pro uzavření, místa pro vstup údržby a náhradního zdroje, kontrolní manometry a snímače tlaku pro vyhodnocení (alarm). Skříně mohou být pro instalaci pod omítku nebo nástěnné, pro povrchovou montáž. Vyrábí se v provedení standardním (vstup i výstup v horní části) nebo průběžné (vstup zdola), pro 1 až 4 plyny a pro potrubí 18, 22 a 28 mm, které je možné libovolně kombinovat.

12 Uzávěry plynů / UP Uzávěry plynů jsou určeny pro uzavření části rozvodů. Jsou umístěny v uzamykatelné skříni, která obsahuje kulové kohouty pro uzavření, místa pro vstup údržby a náhradního zdroje, kontrolní manometry a snímače tlaku pro vyhodnocení (alarm). Základní charakteristiky UP-1 4 UP-1 4 nástěnná Počet plynů Průměry potrubí 18, 22, 28 mm 18, 22, 28 mm Šířka (dle provedení) mm mm Výška 380 mm 432 mm hloubka 95 mm 110 mm

13 Signalizace tlaků plynů / STP 5.1 Signalizace je určena pro monitorování tlaku medicinálních plynů metodou sledování kladných a záporných odchylek od jmenovité hodnoty s účelem upozornit světelnou a akustickou signalizací na nevyhovující stav. Signalizace STP 5.1 je zařízení kompaktních rozměrů umožňující monitorovat tlaky až z šesti tlakových snímačů a lze ji snadno instalovat pod omítku i do suchých, dutých příček. K dispozici je i provedení pro povrchovou montáž. Ovládání pomocí šesti dotykových senzorů je snadné a intuitivní. Základní charakteristiky STP 5.1 Počet vstupů max.6 Rozsah vstupů 4 20mA Napájecí napětí 180Vac 240Vac/50Hz Příkon 20VA max. Provozní teplota okolí +5 C +35 C Indikace optická červená LED Indikace akustická 80db max. Rozměry (šxvxh) 153 x 82 x 50 mm Výstup RS485

14 Příslušenství Příslušenství Nosné tyče pro police a jiné příslušenství Použití: Stropní mosty Nosič infuzí kombi s tyčí pr. 22/750 na medilištu Medilišta 25x10 nerez 1. na stěnu 2. na stropní mosty, rampy Zástrčka AGSS TYPE 1L Přímý, úhlový 45 Držák zástěny teleskopický 1600 mm na NR-U, SM 1. standard 2. prodloužený sklopný LED svítidlo s pantografem 9 W LED svítidlo s flexibilní trubkou 3 W Použití: stropní mosty, rampy, stropní ramena Držák zástěny teleskopický 1600 mm 1. standard 2. prodloužený pevným ramenem 3. podloužený sklopný Použití: na stěnu, stropní mosty, stropní ramena Držák zástěny teleskopický 1600 mm pojízdný 1. stavitelný mm 2. s pevnou výškou 1750 mm

15 Příslušenství Nosič příslušenství typ L (pro tyč pr.22) 1. jednoduchý 2. dvojitý Použití: na stěnu, stropní mosty, stropní ramena Délky jednotlivých ramen: 250, 400, 500 mm Police pevná nerez Použití: stropní mosty, stropní ramena Nosič příslušenství typ S (pro tyč pr.28) Použití: na stěnu, stropní mosty, stropní ramena Délky jednotlivých ramen: 250, 400, 500 mm Police vkládací s rámem Použití: stropní mosty, stropní ramena Držák LCD otočný sklopný Použití: nosič příslušenství L Police se zásuvkou 400x400 mm Použití: stropní mosty, rampy, stropní ramena Police nástěnná pevná nerez 400x300 mm (šxh) Koš vkládací s rámem Použití: stropní mosty, stropní ramena 400x400 mm, 400x300 mm Police nástěnná vkládací nerez 400x300 mm (šxh) Koš předsazený 300x150 mm Použití: stropní mosty, rampy NR-U
