POWXG9442, -45, -47, -51, -53 & 56 FIG A (POWXG9447) Copyright 2010 VARO Page 1

Transkript

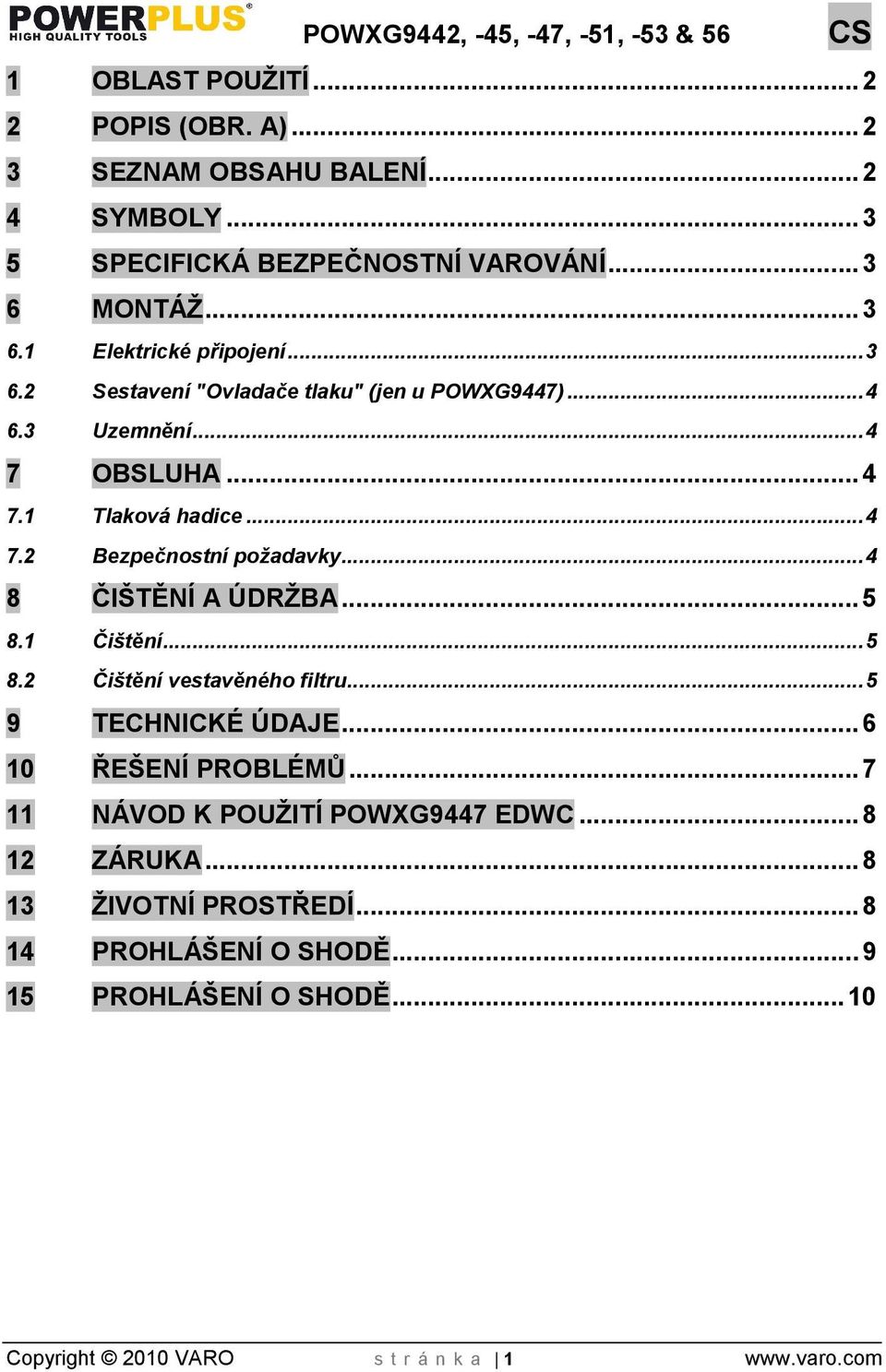

3 1 OBLAST POUŽITÍ POPIS (OBR. A) SEZNAM OBSAHU BALENÍ SYMBOLY SPECIFICKÁ BEZPEČNOSTNÍ VAROVÁNÍ MONTÁŽ Elektrické připojení Sestavení "Ovladače tlaku" (jen u POWXG9447) Uzemnění OBSLUHA Tlaková hadice Bezpečnostní požadavky ČITĚNÍ A ÚDRBA Čitění Čitění vestavěného filtru TECHNICKÉ ÚDAJE ŘEENÍ PROBLÉMŮ NÁVOD K POUŽITÍ POWXG9447 EDWC ZÁRUKA IVOTNÍ PROSTŘEDÍ PROHLÁENÍ O SHODĚ PROHLÁENÍ O SHODĚ Copyright 2010 VARO stránka 1

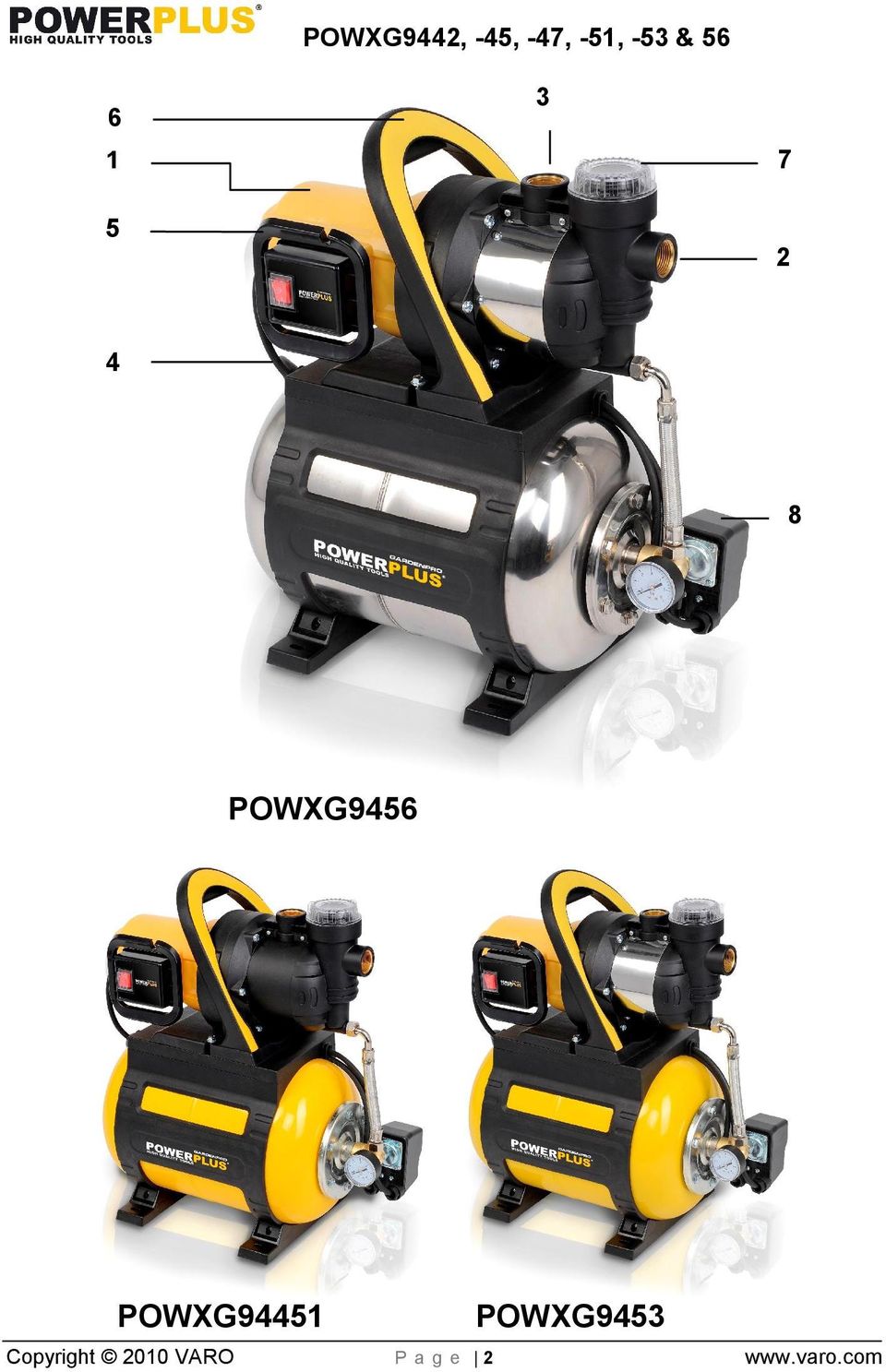

4 POWXG9442, -45 ZAHRADNÍ ČERPADLO 800W, 1000W POWXG9447 TLAKOVÉ ČERPADLO 1200W POWXG9451, -53 TLAKOVÉ ČERPADLO 800W, 1200W S NÁDRŽÍ POWXG9456 TLAKOVÉ ČERPADLO 1200W S NEREZOVOU NÁDRŽÍ 1 OBLAST POUŽITÍ POWXG9442 & 9445: tato elektrická zahradní čerpadla jsou vhodná k venkovnímu pouití (například) POWXG9447, 51, 53 & 56: tato vodní čerpadla, tlaková čerpadla s ovladačem tlaku a/nebo tlakovou nádrí jsou určena pouze k vnitřnímu pouití. Nástroj není určen ke komerčnímu vyuití. UPOZORNĚNÍ! Ne začnete zařízení pouívat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k pouití a obecné bezpečnostní instrukce. Vá elektrický nástroj by se měl předávat dalím osobám jen s těmito pokyny. 2 POPIS (OBR. A) 1. Kryt motoru 2. Přívod vody 3. Výpusť vody 4. Kabel a zástrčka 5. Naviják kabelu 6. Držadlo 7. Integrovaný filtr 8. Ovladač tlaku (jen u POWXG9447) 3 SEZNAM OBSAHU BALENÍ Odstraňte veškeré balicí materiály. Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny). Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní ňůře, zástrčce a vekerém přísluenství nevznikly během přepravy kody. Uložte si balicí materiály na co nejdelí dobu, nejlépe a do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí uduení! 1 x vodní čerpadlo s kabelem o délce 1,2 m (POWXG6447 : + 1 x ovladač tlaku) Návod k použití V naem sortimentu rovně najdete: - POWXG94AH: sací hadice 8 m 1 s filtrem a zpětným ventilem - POWXG94F1 : filtr 1 litr Jestlie některé díly chybí nebo jsou pokozeny, obraťte se na svého obchodníka. Copyright 2010 VARO stránka 2

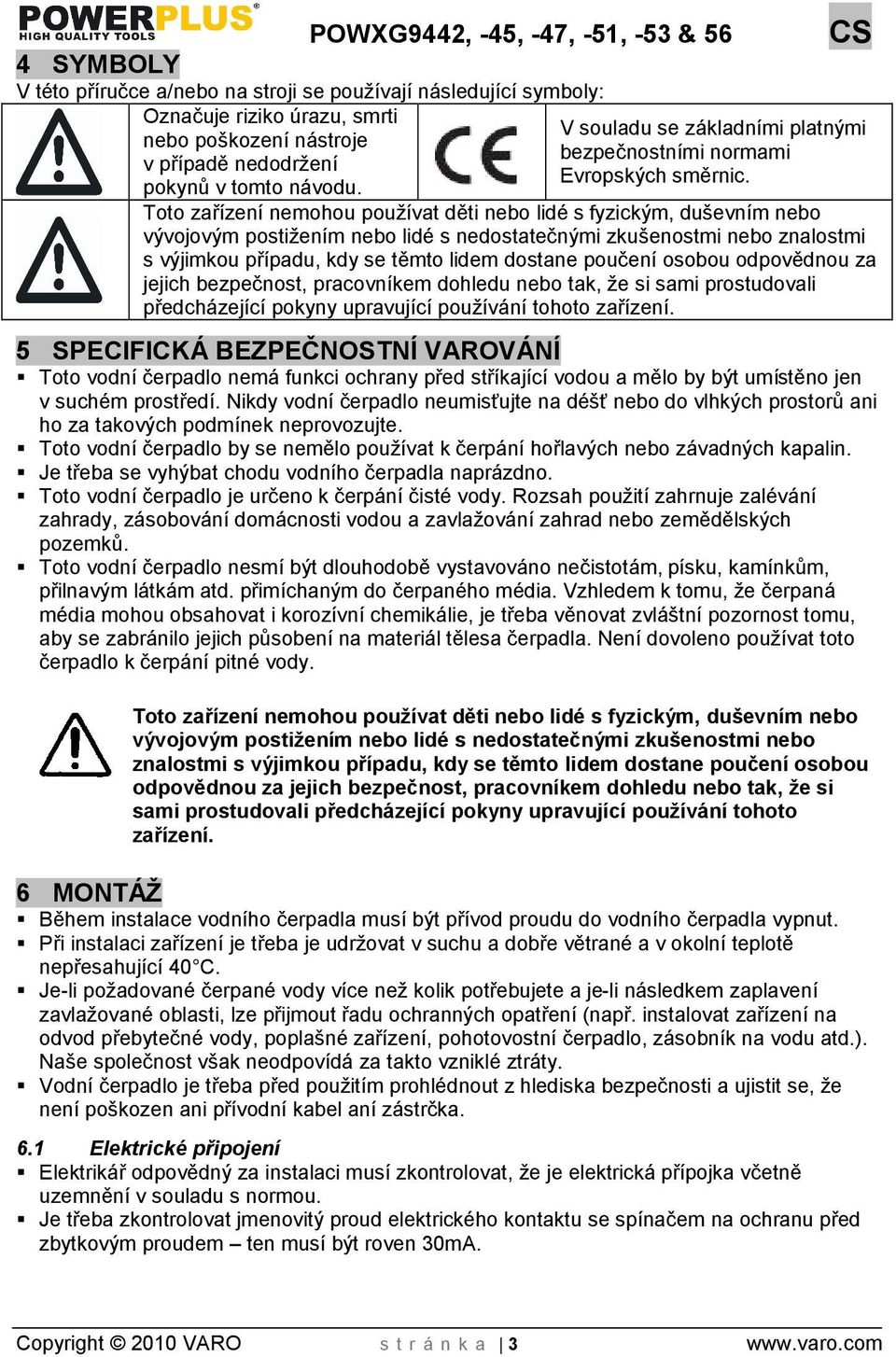

5 4 SYMBOLY V této příručce a/nebo na stroji se pouívají následující symboly: Označuje riziko úrazu, smrti nebo poškození nástroje v případě nedodrení pokynů v tomto návodu. V souladu se základními platnými bezpečnostními normami Evropských směrnic. Toto zařízení nemohou pouívat děti nebo lidé s fyzickým, duševním nebo vývojovým postiením nebo lidé s nedostatečnými zkuenostmi nebo znalostmi s výjimkou případu, kdy se těmto lidem dostane poučení osobou odpovědnou za jejich bezpečnost, pracovníkem dohledu nebo tak, e si sami prostudovali předcházející pokyny upravující pouívání tohoto zařízení. 5 SPECIFICKÁ BEZPEČNOSTNÍ VAROVÁNÍ Toto vodní čerpadlo nemá funkci ochrany před stříkající vodou a mělo by být umístěno jen v suchém prostředí. Nikdy vodní čerpadlo neumisťujte na déť nebo do vlhkých prostorů ani ho za takových podmínek neprovozujte. Toto vodní čerpadlo by se nemělo pouívat k čerpání hořlavých nebo závadných kapalin. Je třeba se vyhýbat chodu vodního čerpadla naprázdno. Toto vodní čerpadlo je určeno k čerpání čisté vody. Rozsah pouití zahrnuje zalévání zahrady, zásobování domácnosti vodou a zavlaování zahrad nebo zemědělských pozemků. Toto vodní čerpadlo nesmí být dlouhodobě vystavováno nečistotám, písku, kamínkům, přilnavým látkám atd. přimíchaným do čerpaného média. Vzhledem k tomu, e čerpaná média mohou obsahovat i korozívní chemikálie, je třeba věnovat zvlátní pozornost tomu, aby se zabránilo jejich působení na materiál tělesa čerpadla. Není dovoleno používat toto čerpadlo k čerpání pitné vody. Toto zařízení nemohou pouívat děti nebo lidé s fyzickým, duševním nebo vývojovým postiením nebo lidé s nedostatečnými zkuenostmi nebo znalostmi s výjimkou případu, kdy se těmto lidem dostane poučení osobou odpovědnou za jejich bezpečnost, pracovníkem dohledu nebo tak, e si sami prostudovali předcházející pokyny upravující pouívání tohoto zařízení. 6 MONTÁŽ Během instalace vodního čerpadla musí být přívod proudu do vodního čerpadla vypnut. Při instalaci zařízení je třeba je udrovat v suchu a dobře větrané a v okolní teplotě nepřesahující 40 C. Je-li poadované čerpané vody více ne kolik potřebujete a je-li následkem zaplavení zavlaované oblasti, lze přijmout řadu ochranných opatření (např. instalovat zařízení na odvod přebytečné vody, poplané zařízení, pohotovostní čerpadlo, zásobník na vodu atd.). Nae společnost vak neodpovídá za takto vzniklé ztráty. Vodní čerpadlo je třeba před pouitím prohlédnout z hlediska bezpečnosti a ujistit se, e není pokozen ani přívodní kabel aní zástrčka. 6.1 Elektrické připojení Elektrikář odpovědný za instalaci musí zkontrolovat, e je elektrická přípojka včetně uzemnění v souladu s normou. Je třeba zkontrolovat jmenovitý proud elektrického kontaktu se spínačem na ochranu před zbytkovým proudem ten musí být roven 30mA. Copyright 2010 VARO stránka 3

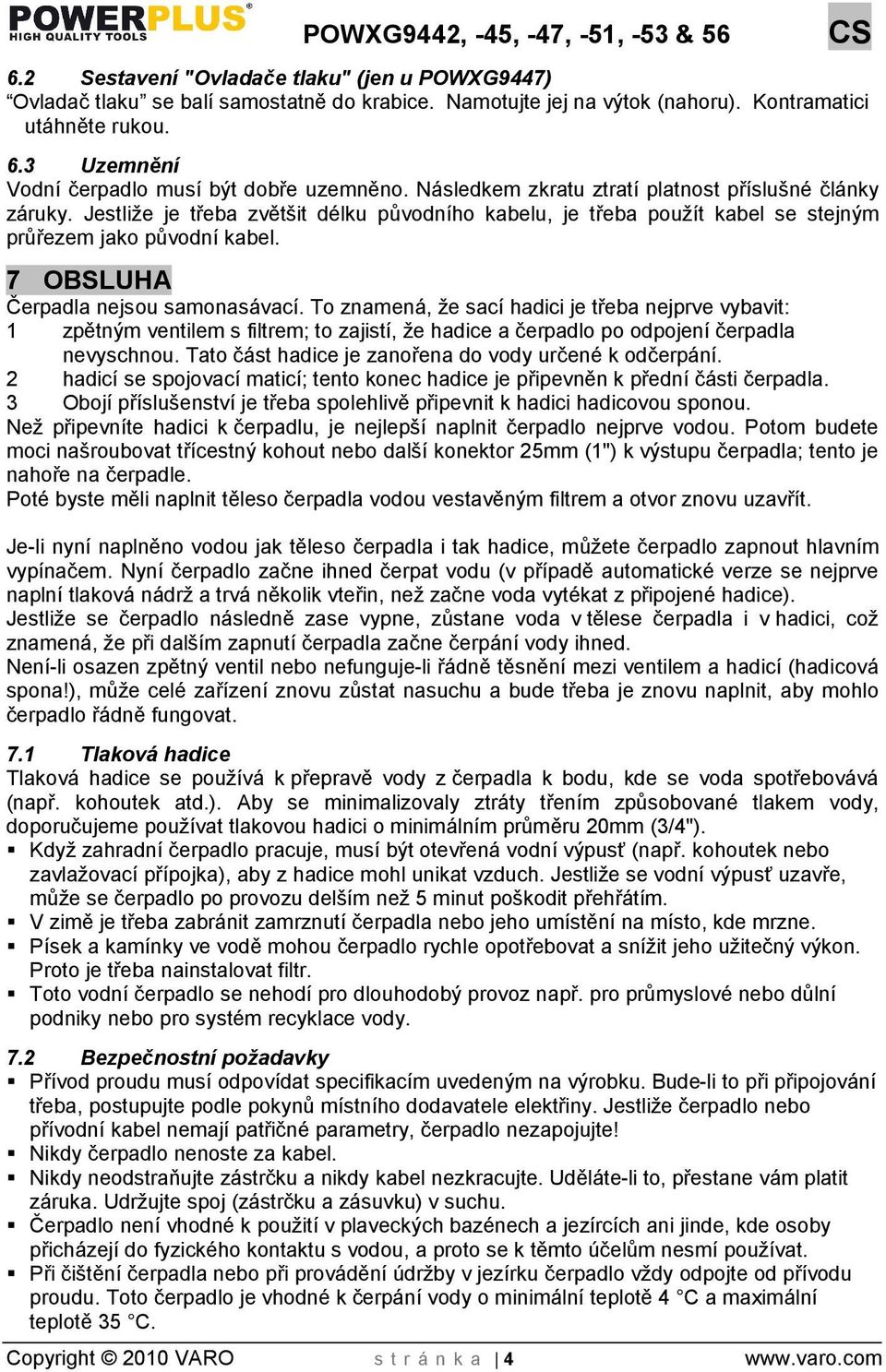

6 6.2 Sestavení "Ovladače tlaku" (jen u POWXG9447) Ovladač tlaku se balí samostatně do krabice. Namotujte jej na výtok (nahoru). Kontramatici utáhněte rukou. 6.3 Uzemnění Vodní čerpadlo musí být dobře uzemněno. Následkem zkratu ztratí platnost přísluné články záruky. Jestliže je třeba zvětit délku původního kabelu, je třeba pouít kabel se stejným průřezem jako původní kabel. 7 OBSLUHA Čerpadla nejsou samonasávací. To znamená, e sací hadici je třeba nejprve vybavit: 1 zpětným ventilem s filtrem; to zajistí, e hadice a čerpadlo po odpojení čerpadla nevyschnou. Tato část hadice je zanořena do vody určené k odčerpání. 2 hadicí se spojovací maticí; tento konec hadice je připevněn k přední části čerpadla. 3 Obojí přísluenství je třeba spolehlivě připevnit k hadici hadicovou sponou. Ne připevníte hadici k čerpadlu, je nejlepí naplnit čerpadlo nejprve vodou. Potom budete moci naroubovat třícestný kohout nebo dalí konektor 25mm (1") k výstupu čerpadla; tento je nahoře na čerpadle. Poté byste měli naplnit těleso čerpadla vodou vestavěným filtrem a otvor znovu uzavřít. Je-li nyní naplněno vodou jak těleso čerpadla i tak hadice, můete čerpadlo zapnout hlavním vypínačem. Nyní čerpadlo začne ihned čerpat vodu (v případě automatické verze se nejprve naplní tlaková nádr a trvá několik vteřin, ne začne voda vytékat z připojené hadice). Jestlie se čerpadlo následně zase vypne, zůstane voda v tělese čerpadla i v hadici, což znamená, e při dalím zapnutí čerpadla začne čerpání vody ihned. Není-li osazen zpětný ventil nebo nefunguje-li řádně těsnění mezi ventilem a hadicí (hadicová spona!), můe celé zařízení znovu zůstat nasuchu a bude třeba je znovu naplnit, aby mohlo čerpadlo řádně fungovat. 7.1 Tlaková hadice Tlaková hadice se používá k přepravě vody z čerpadla k bodu, kde se voda spotřebovává (např. kohoutek atd.). Aby se minimalizovaly ztráty třením způsobované tlakem vody, doporučujeme pouívat tlakovou hadici o minimálním průměru 20mm (3/4"). Kdy zahradní čerpadlo pracuje, musí být otevřená vodní výpusť (např. kohoutek nebo zavlaovací přípojka), aby z hadice mohl unikat vzduch. Jestlie se vodní výpusť uzavře, můe se čerpadlo po provozu delím ne 5 minut pokodit přehřátím. V zimě je třeba zabránit zamrznutí čerpadla nebo jeho umístění na místo, kde mrzne. Písek a kamínky ve vodě mohou čerpadlo rychle opotřebovat a sníit jeho uitečný výkon. Proto je třeba nainstalovat filtr. Toto vodní čerpadlo se nehodí pro dlouhodobý provoz např. pro průmyslové nebo důlní podniky nebo pro systém recyklace vody. 7.2 Bezpečnostní poadavky Přívod proudu musí odpovídat specifikacím uvedeným na výrobku. Bude-li to při připojování třeba, postupujte podle pokynů místního dodavatele elektřiny. Jestlie čerpadlo nebo přívodní kabel nemají patřičné parametry, čerpadlo nezapojujte! Nikdy čerpadlo nenoste za kabel. Nikdy neodstraňujte zástrčku a nikdy kabel nezkracujte. Uděláte-li to, přestane vám platit záruka. Udrujte spoj (zástrčku a zásuvku) v suchu. Čerpadlo není vhodné k použití v plaveckých bazénech a jezírcích ani jinde, kde osoby přicházejí do fyzického kontaktu s vodou, a proto se k těmto účelům nesmí pouívat. Při čitění čerpadla nebo při provádění údrby v jezírku čerpadlo vdy odpojte od přívodu proudu. Toto čerpadlo je vhodné k čerpání vody o minimální teplotě 4 C a maximální teplotě 35 C. Copyright 2010 VARO stránka 4

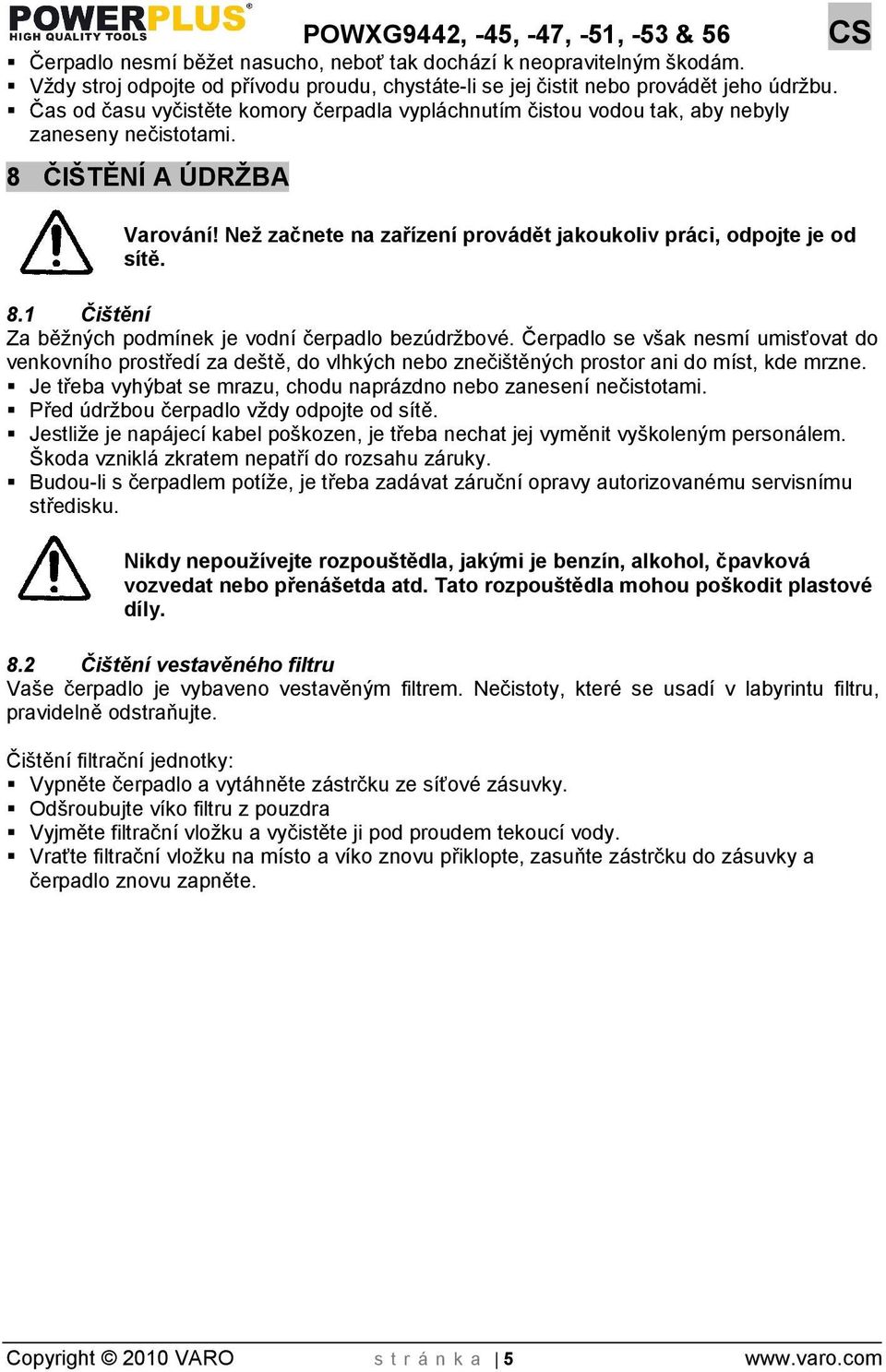

7 Čerpadlo nesmí běet nasucho, neboť tak dochází k neopravitelným škodám. Vdy stroj odpojte od přívodu proudu, chystáte-li se jej čistit nebo provádět jeho údržbu. Čas od času vyčistěte komory čerpadla vypláchnutím čistou vodou tak, aby nebyly zaneseny nečistotami. 8 ČITĚNÍ A ÚDRBA Varování! Ne začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě. 8.1 Čitění Za běných podmínek je vodní čerpadlo bezúdržbové. Čerpadlo se vak nesmí umisťovat do venkovního prostředí za detě, do vlhkých nebo znečitěných prostor ani do míst, kde mrzne. Je třeba vyhýbat se mrazu, chodu naprázdno nebo zanesení nečistotami. Před údrbou čerpadlo vdy odpojte od sítě. Jestlie je napájecí kabel pokozen, je třeba nechat jej vyměnit vykoleným personálem. koda vzniklá zkratem nepatří do rozsahu záruky. Budou-li s čerpadlem potíe, je třeba zadávat záruční opravy autorizovanému servisnímu středisku. Nikdy nepoužívejte rozpoutědla, jakými je benzín, alkohol, čpavková vozvedat nebo přenáetda atd. Tato rozpoutědla mohou pokodit plastové díly. 8.2 Čitění vestavěného filtru Vae čerpadlo je vybaveno vestavěným filtrem. Nečistoty, které se usadí v labyrintu filtru, pravidelně odstraňujte. Čitění filtrační jednotky: Vypněte čerpadlo a vytáhněte zástrčku ze síťové zásuvky. Odšroubujte víko filtru z pouzdra Vyjměte filtrační vloku a vyčistěte ji pod proudem tekoucí vody. Vraťte filtrační vloku na místo a víko znovu přiklopte, zasuňte zástrčku do zásuvky a čerpadlo znovu zapněte. Copyright 2010 VARO stránka 5

8 9 TECHNICKÉ ÚDAJE Typ POWXG9442, -45, -47, -51, -53 & 56 CS POW XG9442 POW XG9445 POW XG9447 Síťové napětí 230V/ 50Hz 230V / 50Hz 230V / 50Hz Jmenovitý výkon 800 W 1000 W 1200 W Max. čerpací výkon 3200 l/hod l/hod l/hod. Max. zdvih 40 m 44 m 50 m Maximální sací výška 8 m 8 m 8 m Max. teplota vody 35 C 35 C 35 C Min. průměr sací hadice 1 (25 mm) 1 (25 mm) 1 (25 mm) Min. průměr tlakové hadice ¾ (20 mm) ¾ (20 mm) ¾ (20 mm) Délka kabelu 1,2 m 1,2 m 1,2 m Obsah tlakové nádrže Materiál skříně čerpadla /nádre plast / - nerez / - nerez / - Hmotnost 9.03Kg 10.12Kg 12.12Kg Typ POW XG9451 POW XG9453 POW XG9456 Síťové napětí 230V / 50Hz 230V / 50Hz 230V / 50Hz Jmenovitý výkon 800 W 1200W 1200W Max. čerpací výkon 3200 l/hour 3800 l/hour 3800 l/hour Max. zdvih 40 m 50 m 50 m Maximální sací výška 8 m 8 m 8 m Max. teplota vody 35 C 35 C 35 C Min. průměr sací hadice 1 (25 mm) 1 (25 mm) 1 (25 mm) Min. průměr tlakové hadice ¾ (20 mm) ¾ (20 mm) ¾ (20 mm) Délka kabelu 1,2 m 1,2 m 1,2 m Obsah tlakové nádrže 25 L 25 L 25 L Materiál skříně čerpadla /nádre plast / kov nerez / kov nerez / nerez Hmotnost 16.22Kg 17.74Kg 17.27Kg Copyright 2010 VARO stránka 6

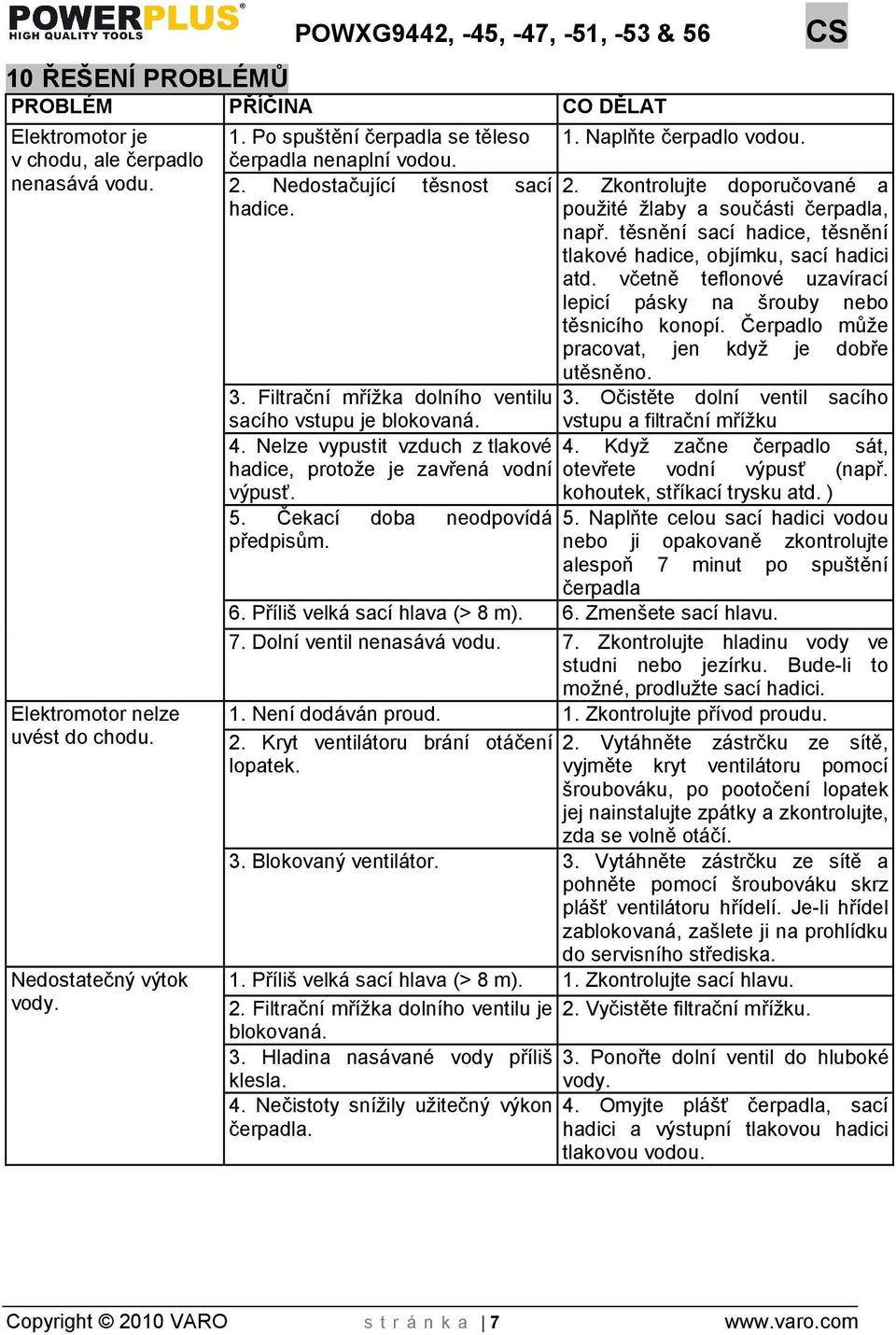

9 10 ŘEENÍ PROBLÉMŮ PROBLÉM PŘÍČINA CO DĚLAT Elektromotor je v chodu, ale čerpadlo nenasává vodu. Elektromotor nelze uvést do chodu. Nedostatečný výtok vody. 1. Po sputění čerpadla se těleso čerpadla nenaplní vodou. 1. Naplňte čerpadlo vodou. 2. Nedostačující těsnost sací 2. Zkontrolujte doporučované a hadice. pouité laby a součásti čerpadla, např. těsnění sací hadice, těsnění tlakové hadice, objímku, sací hadici atd. včetně teflonové uzavírací lepicí pásky na šrouby nebo těsnicího konopí. Čerpadlo můe pracovat, jen kdy je dobře utěsněno. 3. Filtrační mříka dolního ventilu 3. Očistěte dolní ventil sacího sacího vstupu je blokovaná. vstupu a filtrační mříku 4. Nelze vypustit vzduch z tlakové 4. Kdy začne čerpadlo sát, hadice, protoe je zavřená vodní otevřete vodní výpusť (např. výpusť. kohoutek, stříkací trysku atd. ) 5. Čekací doba neodpovídá předpisům. 5. Naplňte celou sací hadici vodou nebo ji opakovaně zkontrolujte alespoň 7 minut po sputění čerpadla 6. Příli velká sací hlava (> 8 m). 6. Zmenšete sací hlavu. 7. Dolní ventil nenasává vodu. 7. Zkontrolujte hladinu vody ve studni nebo jezírku. Bude-li to možné, prodlužte sací hadici. 1. Není dodáván proud. 1. Zkontrolujte přívod proudu. 2. Kryt ventilátoru brání otáčení lopatek. 2. Vytáhněte zástrčku ze sítě, vyjměte kryt ventilátoru pomocí roubováku, po pootočení lopatek jej nainstalujte zpátky a zkontrolujte, zda se volně otáčí. 3. Blokovaný ventilátor. 3. Vytáhněte zástrčku ze sítě a pohněte pomocí roubováku skrz pláť ventilátoru hřídelí. Je-li hřídel zablokovaná, zašlete ji na prohlídku do servisního střediska. 1. Příli velká sací hlava (> 8 m). 1. Zkontrolujte sací hlavu. 2. Filtrační mříka dolního ventilu je 2. Vyčistěte filtrační mříku. blokovaná. 3. Hladina nasávané vody příli 3. Ponořte dolní ventil do hluboké klesla. vody. 4. Nečistoty sníily uitečný výkon čerpadla. 4. Omyjte pláť čerpadla, sací hadici a výstupní tlakovou hadici tlakovou vodou. Copyright 2010 VARO stránka 7

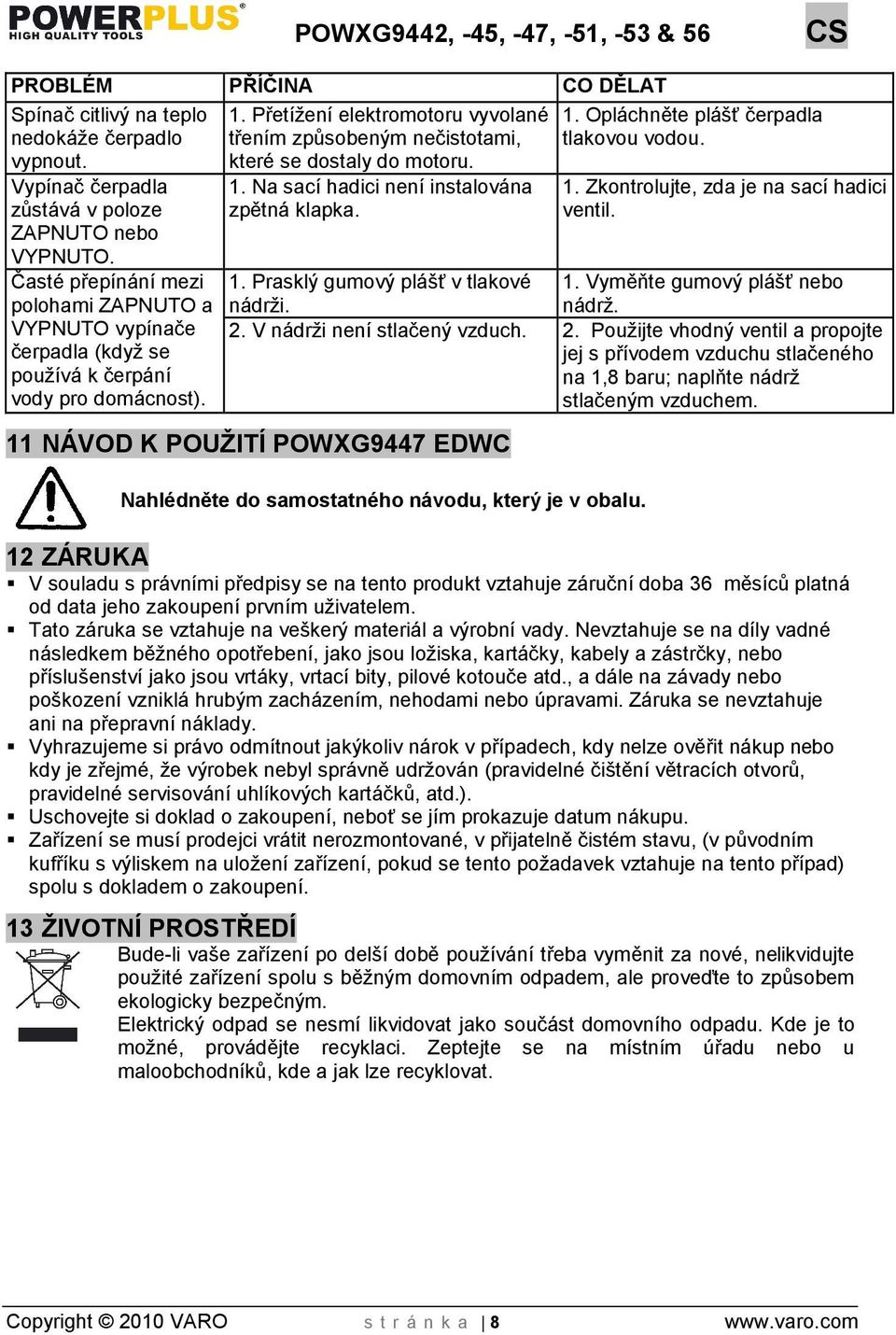

10 PROBLÉM PŘÍČINA CO DĚLAT Spínač citlivý na teplo nedokáe čerpadlo vypnout. Vypínač čerpadla zůstává v poloze ZAPNUTO nebo VYPNUTO. Časté přepínání mezi polohami ZAPNUTO a VYPNUTO vypínače čerpadla (kdy se používá k čerpání vody pro domácnost). 1. Přetíení elektromotoru vyvolané třením způsobeným nečistotami, které se dostaly do motoru. 1. Na sací hadici není instalována zpětná klapka. 1. Opláchněte pláť čerpadla tlakovou vodou. 1. Zkontrolujte, zda je na sací hadici ventil. 1. Prasklý gumový pláť v tlakové 1. Vyměňte gumový pláť nebo nádrži. nádrž. 2. V nádri není stlačený vzduch. 2. Použijte vhodný ventil a propojte jej s přívodem vzduchu stlačeného na 1,8 baru; naplňte nádr stlačeným vzduchem. 11 NÁVOD K POUŽITÍ POWXG9447 EDWC Nahlédněte do samostatného návodu, který je v obalu. 12 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady. Nevztahuje se na díly vadné následkem běného opotřebení, jako jsou loiska, kartáčky, kabely a zástrčky, nebo přísluenství jako jsou vrtáky, vrtací bity, pilové kotouče atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na přepravní náklady. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, e výrobek nebyl správně udrován (pravidelné čitění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.). Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu. Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uloení zařízení, pokud se tento poadavek vztahuje na tento případ) spolu s dokladem o zakoupení. 13 IVOTNÍ PROSTŘEDÍ Bude-li vae zařízení po delí době pouívání třeba vyměnit za nové, nelikvidujte pouité zařízení spolu s běným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to moné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u maloobchodníků, kde a jak lze recyklovat. Copyright 2010 VARO stránka 8

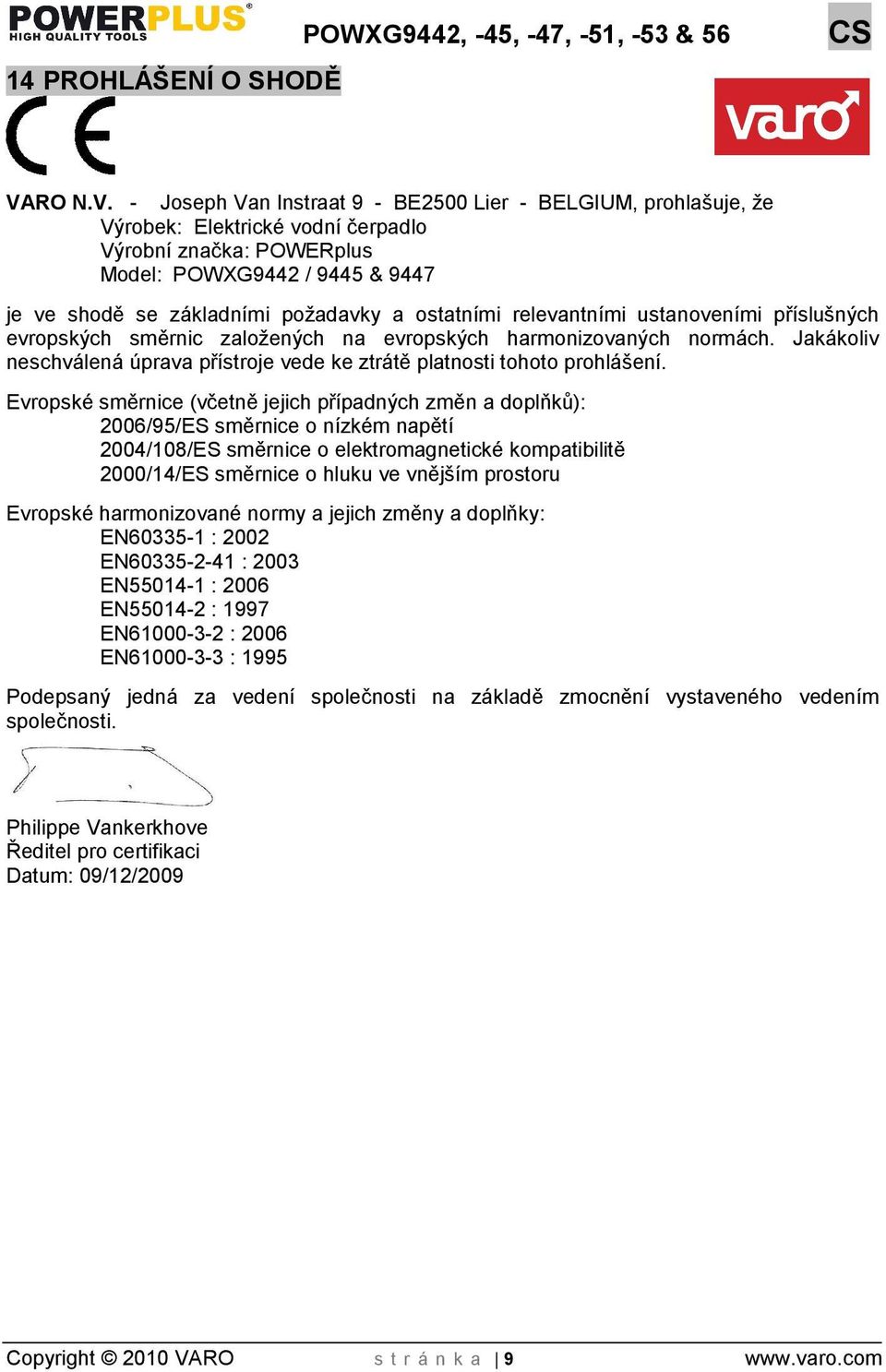

11 14 PROHLÁENÍ O SHODĚ POWXG9442, -45, -47, -51, -53 & 56 CS VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Výrobek: Elektrické vodní čerpadlo Výrobní značka: POWERplus Model: POWXG9442 / 9445 & 9447 je ve shodě se základními poadavky a ostatními relevantními ustanoveními přísluných evropských směrnic zaloených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohláení. Evropské směrnice (včetně jejich případných změn a doplňků): 2006/95/ES směrnice o nízkém napětí 2004/108/ES směrnice o elektromagnetické kompatibilitě 2000/14/ES směrnice o hluku ve vnějím prostoru Evropské harmonizované normy a jejich změny a doplňky: EN : 2002 EN : 2003 EN : 2006 EN : 1997 EN : 2006 EN : 1995 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti. Philippe Vankerkhove Ředitel pro certifikaci Datum: 09/12/2009 Copyright 2010 VARO stránka 9

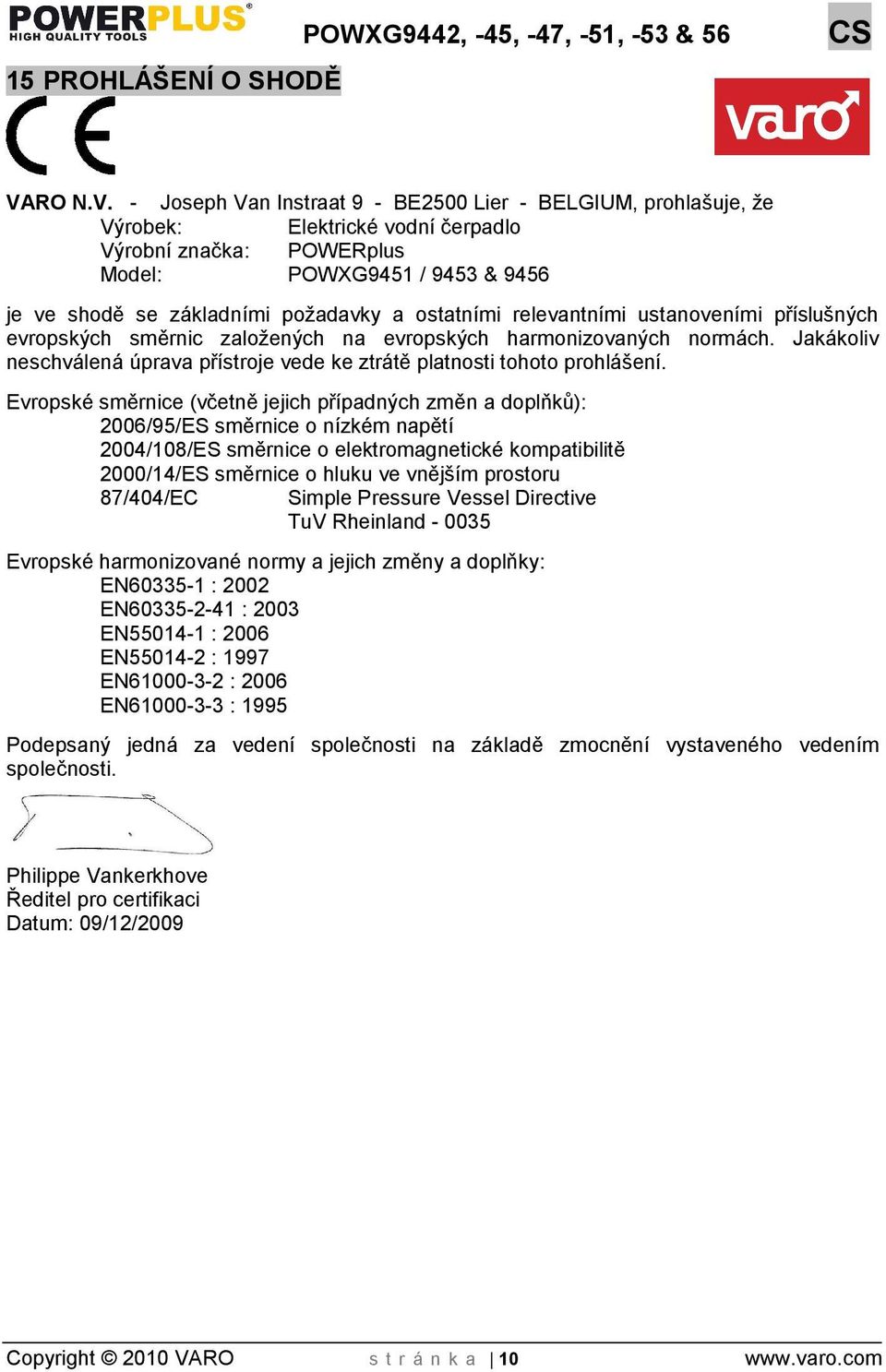

12 15 PROHLÁENÍ O SHODĚ POWXG9442, -45, -47, -51, -53 & 56 CS VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Výrobek: Elektrické vodní čerpadlo Výrobní značka: POWERplus Model: POWXG9451 / 9453 & 9456 je ve shodě se základními poadavky a ostatními relevantními ustanoveními příslušných evropských směrnic zaloených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohláení. Evropské směrnice (včetně jejich případných změn a doplňků): 2006/95/ES směrnice o nízkém napětí 2004/108/ES směrnice o elektromagnetické kompatibilitě 2000/14/ES směrnice o hluku ve vnějím prostoru 87/404/EC Simple Pressure Vessel Directive TuV Rheinland Evropské harmonizované normy a jejich změny a doplňky: EN : 2002 EN : 2003 EN : 2006 EN : 1997 EN : 2006 EN : 1995 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti. Philippe Vankerkhove Ředitel pro certifikaci Datum: 09/12/2009 Copyright 2010 VARO stránka 10
