MPS130. Modulární upínací systém pro paletizaci. Technické údaje. - hermeticky uzavřený upínací systém

Transkript

1 Modulární upínací systém pro paletizaci Technické údaje - hermeticky uzavřený upínací systém - válcové upínací čelisti se speciálním profilem - funkce CLEAN pro čištění referenčních ploch Z - funkce TURBO pro zvýšení upínací síly s podporou tlakového vzduchu - uzavření upínače pružinami, otevření tlakovým vzduchem - upínací síla 12000N pro provozní tlak 6Bar, TURBO 16000N - upínací síla 18000N pro provozní tlak 8Bar, TURBO 22000N - integrované tlumiče nárazu a ochrana referencí XYZ - standardní profil referencí typu P - opakovatelnost upnutí < 0,002 Doporučené použití Frézování, soustružení, broušení, EDM, WEDM, měření 1

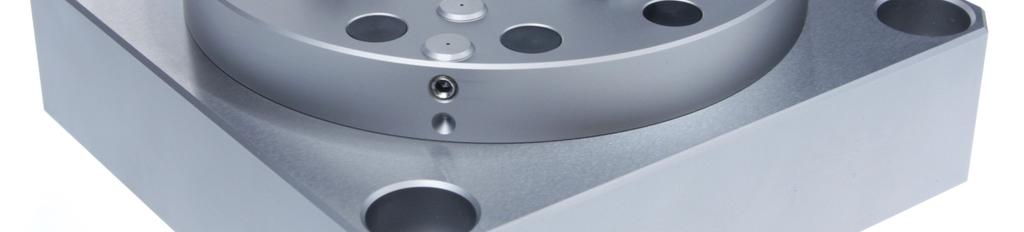

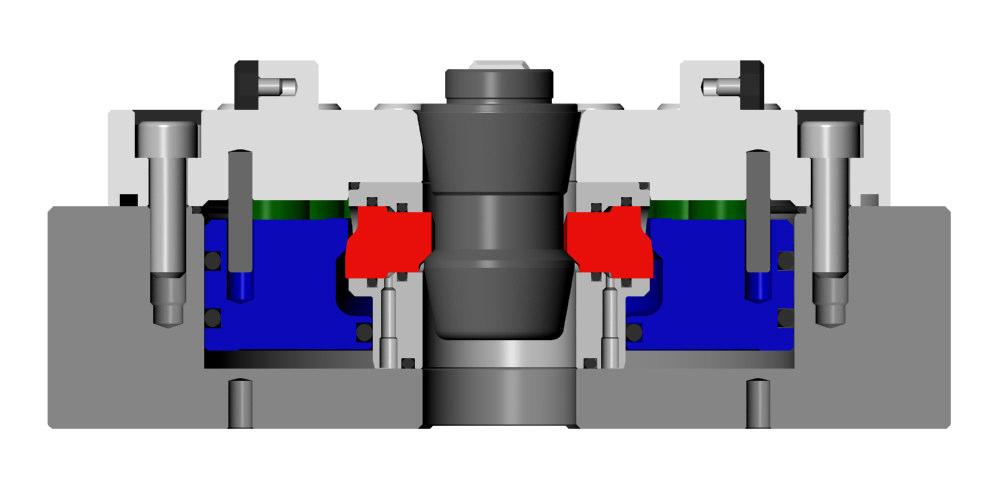

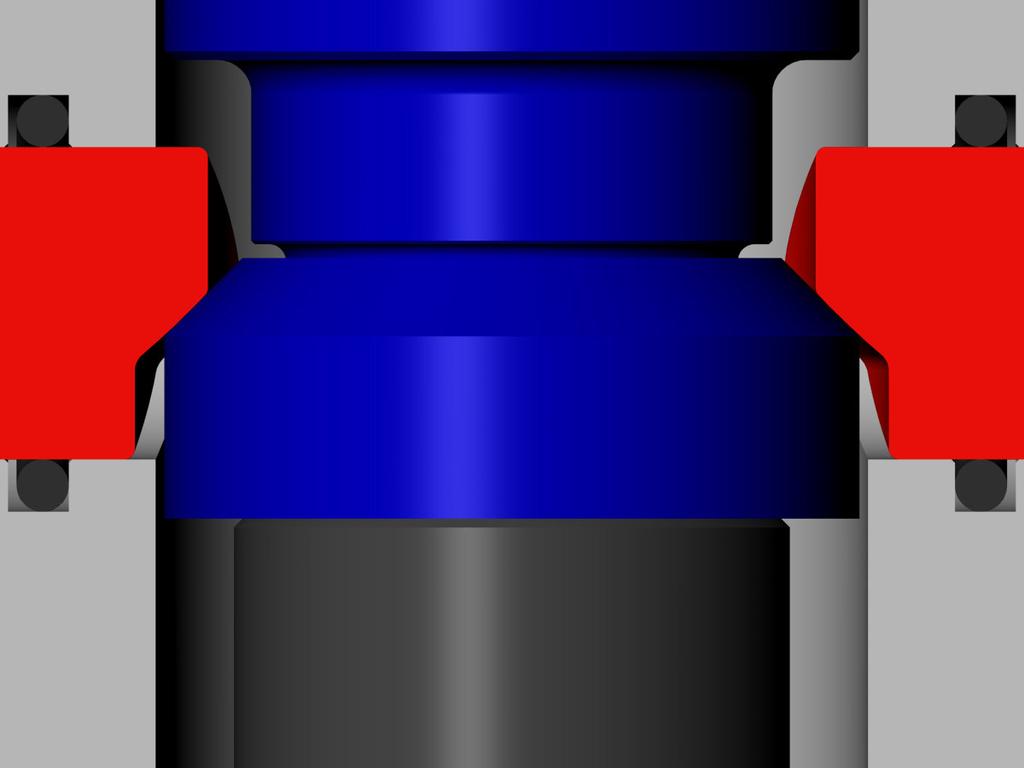

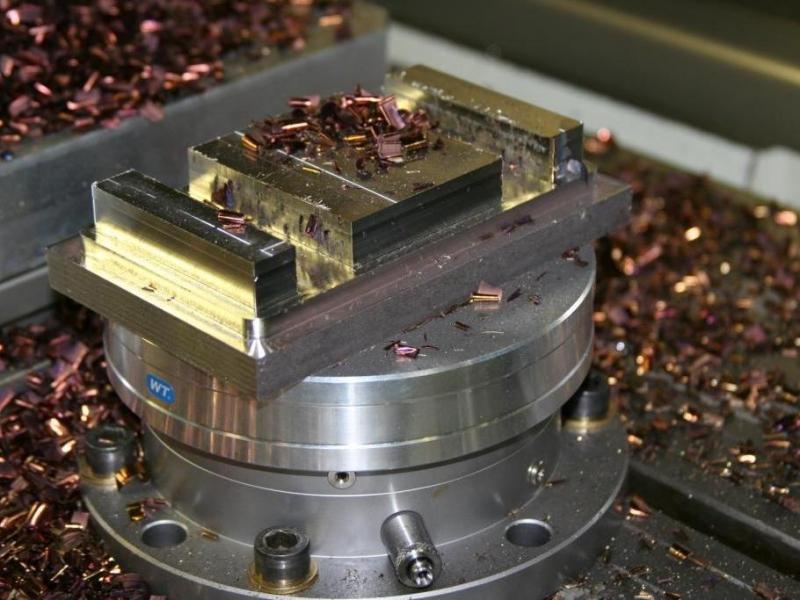

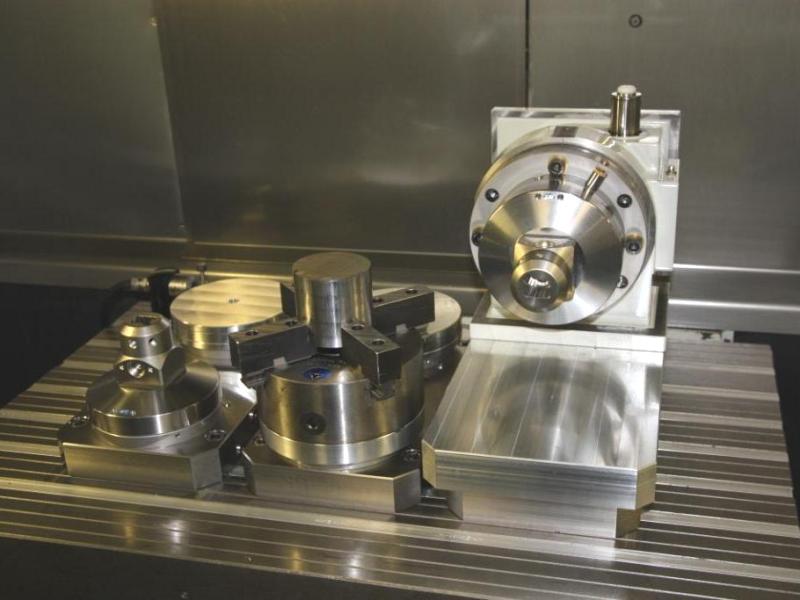

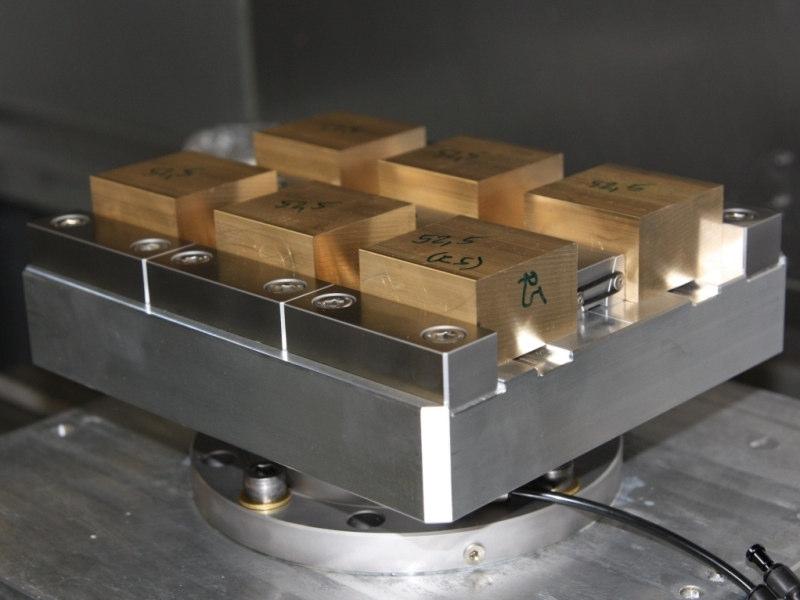

2 Konstrukce Hermeticky uzavřený systém zabraňuje vniknutí emulze a třísek do vnitřního prostoru upínače. Válcové upínací čelisti se speciálním profilem rovnoměrně rozloží upínací sílu na upínací čep, nedochází tak k opotřebení a případnému poškození čepu. Konstrukce rovněž vykazuje mnohem větší tuhost celé soustavy upínač - paleta - obrobek oproti klasickému řešení s kuličkami a tím minimalizuje riziko vzniku rezonancí během obrábění. Možnosti připojení a ovládání Přívody vzduchu pro ovládání jsou dostupné z boční strany upínače. Pro instalaci např. na 5-osých obráběcích centrech jsou přívody rovněž na spodní straně. V základní výbavě upínače je šroubení a těsnění pro obě varianty připojení. Upínače lze ovládat vzduchovou pistolí, manuálním nebo elektromagnetickým ventilem. 2

3 3

4 WT MPS1130R upínací pouzdro 1x, F=22kN/8Bar WT MPS1130 upínací pouzdro 1x, F=22kN/8Bar 4

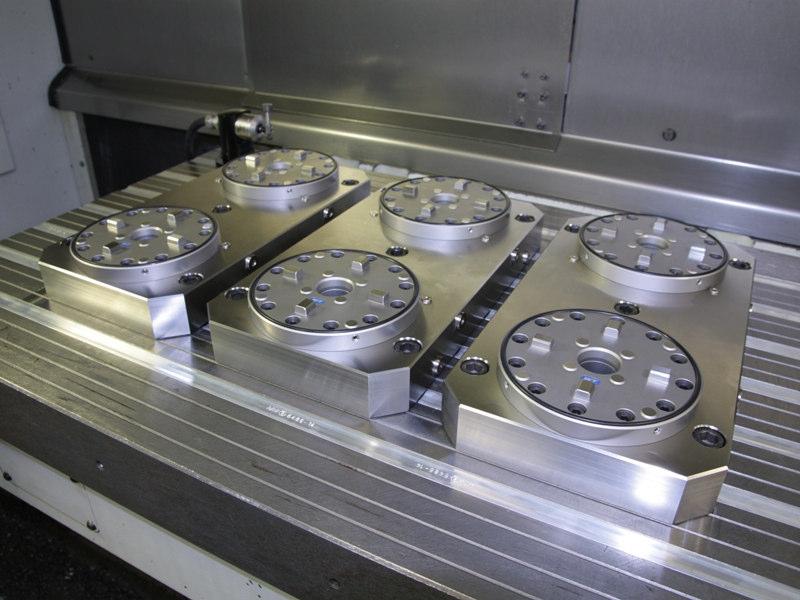

5 WT MPS upínací pouzdro 2x, F=2x22kN/8Bar WT MPS upínací pouzdro 4x, F=4x22kN/8Bar 5

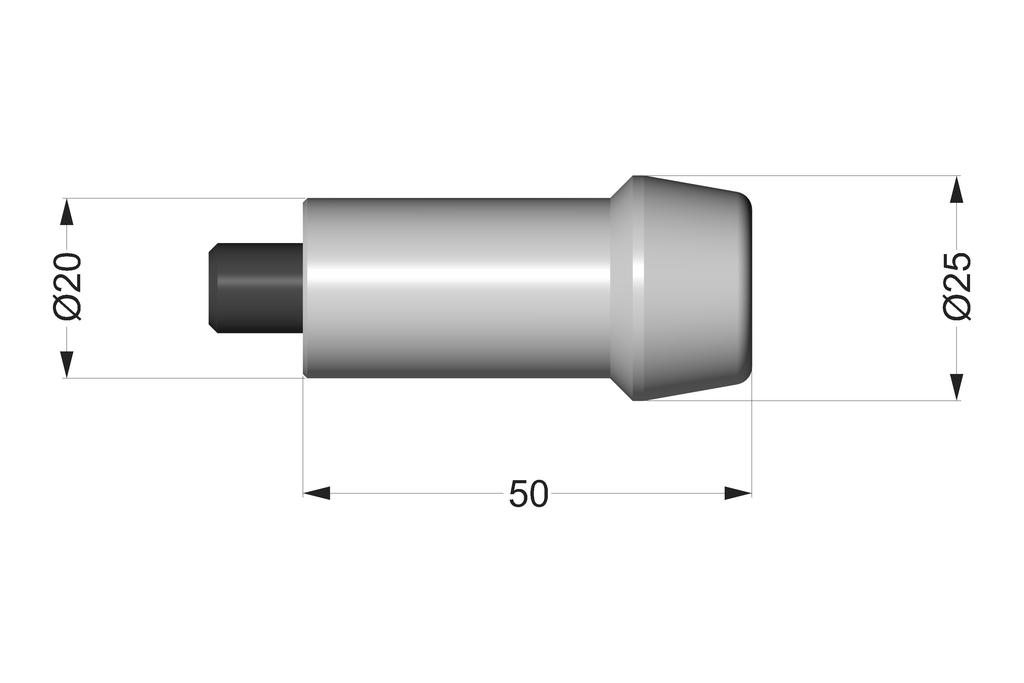

6 WT S130 upínací čep MPS WT S130P upínací čep MPS P WT C130 kryt AL, slitina EN AW7075 6

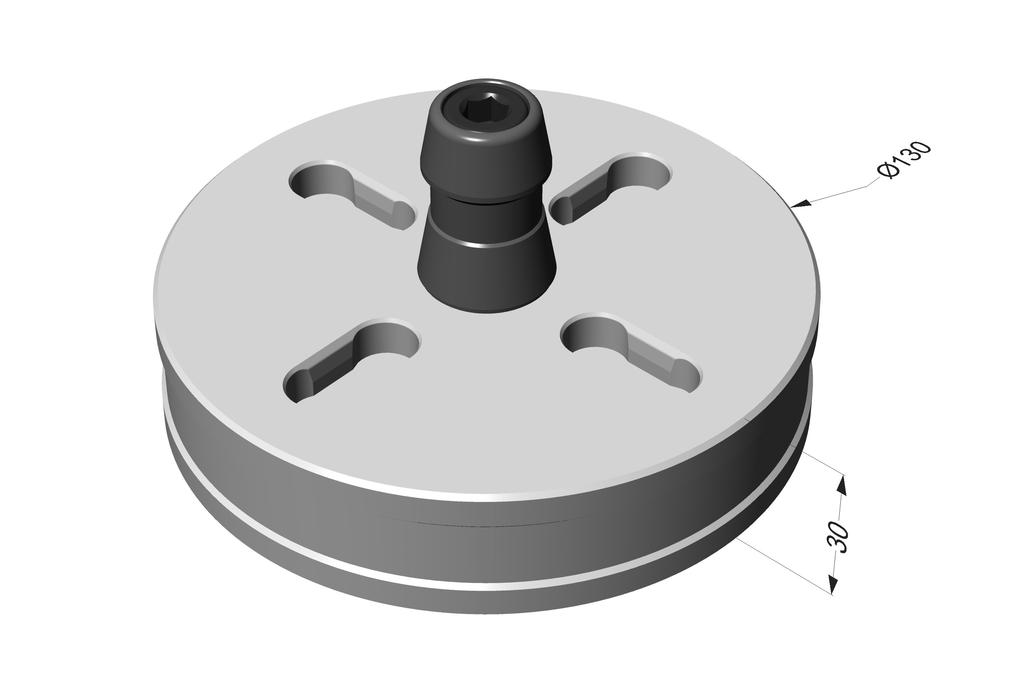

7 WT P paleta INOX WT P paleta INOX 7

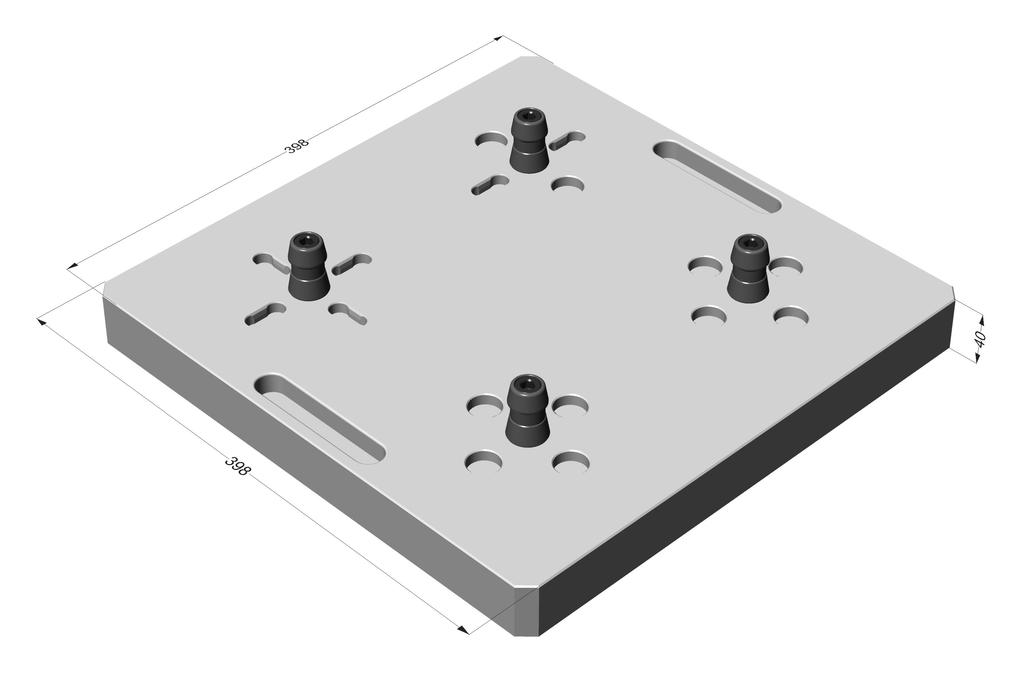

8 WT P paleta AL, slitina EN AW7075 WT P paleta AL, slitina EN AW7075 8

9 WT P paleta AL, slitina EN AW7075 9

10 WPC130P-ITS Power Chuck Technické údaje - hermeticky uzavřený upínací systém - válcové upínací čelisti se speciálním profilem - funkce CLEAN pro čištění referenčních ploch Z - funkce TURBO pro zvýšení upínací síly s podporou tlakového vzduchu - uzavření upínače pružinami, otevření tlakovým vzduchem - upínací síla 10000N pro provozní tlak 6Bar, TURBO 16000N - systém je kompatibilní s paletami ITS50, ITS100, G, P - opakovatelnost upnutí < 0,002 Doporučené použití Frézování, soustružení, broušení, EDM, WEDM, měření WPC130P 10

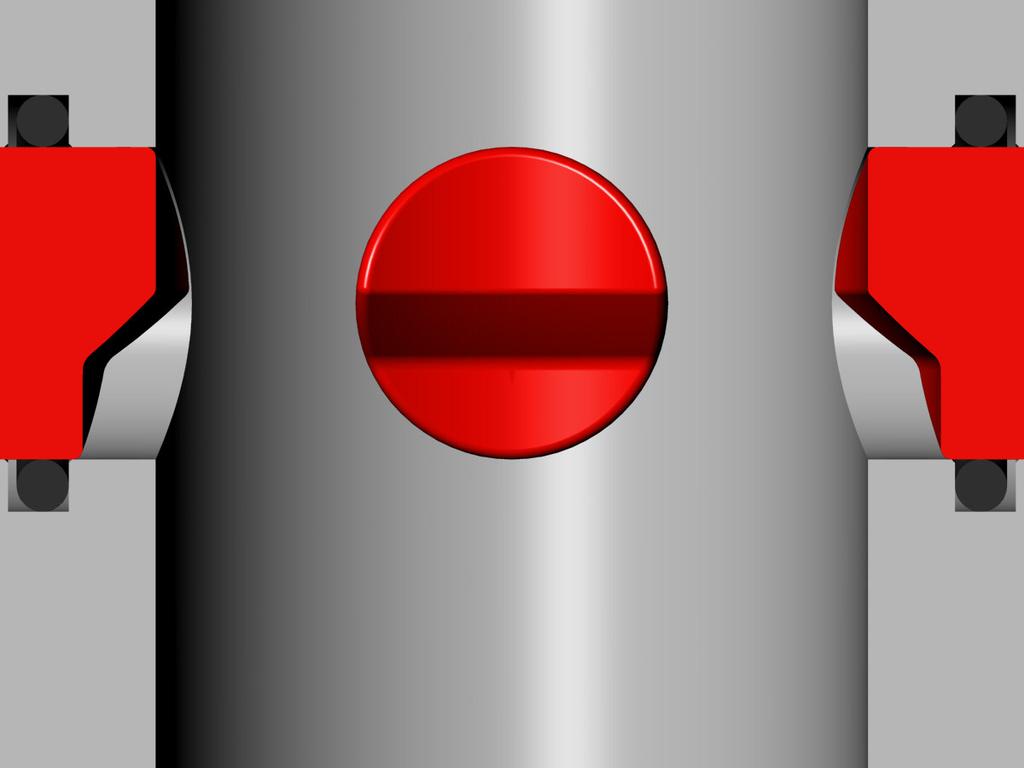

11 Konstrukce Hermeticky uzavřený systém zabraňuje vniknutí emulze a třísek do vnitřního prostoru upínače. Válcové upínací čelisti se speciálním profilem rovnoměrně rozloží upínací sílu na upínací čep, nedochází tak k opotřebení a případnému poškození čepu. Konstrukce rovněž vykazuje mnohem větší tuhost celé soustavy upínač - paleta - obrobek oproti klasickému řešení s kuličkami a tím minimalizuje riziko vzniku rezonancí během obrábění. Možnosti připojení a ovládání Přívody vzduchu pro ovládání jsou dostupné z boční strany upínače. Pro instalaci např. na 5-osých obráběcích centrech jsou přívody rovněž na spodní straně. V základní výbavě upínače je šroubení a těsnění pro obě varianty připojení. Upínače lze ovládat vzduchovou pistolí, manuálním nebo elektromagnetickým ventilem. WPC130P 11
