1 METER Kompaktní ultrazvukový hladinoměr INSTALAČNÍ A PROGRAMOVACÍ MANUÁL 2. edice MERECOM s.r.o. Hlavní 234, POPICE Tel.: (+420) , Fax: (+420) Hot line: (+420) info@merecom.cz

2 ÚVOD METER je bezkontaktní ultrazvukový hladinoměr a spínač hladiny (dle verze přístroje) určený pro průběžné měření výšky hladiny kapalin v zásobnících, jímkách a rezervoárech. Princip měření tohoto přístroje je založen na periodickém vysílání krátkých ultrazvukových pulzů k povrchu hladiny monitorované kapaliny. Odražené pulzy jsou zpětně hladinoměrem přijímány a na základě doby letu jednotlivých pulzů k hladině a zpět je vypočtena aktuální vzdálenost k povrchu hladiny. Díky tomuto měřícímu principu nedochází k přímému fyzickému kontaktu hladinoměru s měřenou kapalinou. Hladinoměr je především vhodný pro měření znečistěných kapalin, odpadních vod a splašků, kalů, suspenzí, lepidel, pryskyřic a obecně kapalných médií ulpívajících na povrchu. Variabilní materiálové provedení ultrazvukového zářiče umožňuje METER použít i pro měření agresivních chemikálií. Pro přenos aktuálně měřené výšky hladiny je přístroj vybaven analogovým proudovým výstupem 4-20 ma s možností uživatelské kalibrace pro požadovaný měřící rozsah. METER je konstruován tak, aby základní nastavení pro uvedení do provozu bylo možné jednoduše provést pomocí zásuvného programátoru bez nutnosti použití speciálních pomůcek či PC. ZÁKLADNÍ TECHNICKÉ ÚDAJE Technické parametry hladinoměru a spínače METER Měřící rozsah Neměřitelné pásmo hladinoměru ( mrtvá zóna ) Výstupy (dle verze) Napájení 0,25-5m 25 cm spojitý analogový 4-20 ma 2x releový max. 3A/230 V AC 2-vodičová verze: 20-30V DC 4-vodičová verze: 24V DC Příkon 2-vodičová verze: max. 0,6W 4-vodičová verze: max. 1,5W Krytí IP 65 Materiál hladinoměru Zářič: PP (polypropylen) volitelně PVDF Kryt elektroniky: vyztužený PBT Mechanické připojení závit 2 BSP volitelně příruba DN 50, DN 80 Elektrické připojení Přesnost Rozlišení Teplota okolí Tlak (absolutní) Kalibrace a nastavení Doba temperance přítlačná svorkovnice +/- 0,15% z měřené vzdálenosi ne lepší jak+/- 3mm 1 mm -30 až +70 C od 0,5 do 1,5 bar Uživatelsky pomocí zásuvného programátoru 10 min. Rozměry: Pozn.: rozměry jsou uvedeny v mm G 2

3 INSTALACE Obr. 1 Pro dosažení spolehlivé funkce je nutno ultrazvukový hladinoměr instalovat kolmo k rovině povrchu měřené hladiny (obr. 3). Při volbě umístnění je zapotřebí volit takové L r místo, aby do vyzařovacího kuželu vysílaného ultrazvukového signálu (m) (m) nezasahovaly žádné překážky nebo proud tekoucí kapaliny. Šíře 0,5 0,10 vyzařovacího kuželu v závislosti na vzdálenosti je patrná z obr. 1. Při 1,0 0,13 instalaci hladinoměru do nástavce respektujte průměr nástavce dle obr. 1,5 0,15 2. Při přiblížení hladiny kapaliny do oblasti mrtvé zóny není schopen 2,0 0,25 hladinoměr měřit (obr. 5). Nelze doporučit aplikaci hladinoměru pro měření 2,5 0,29 kapalin s možností tvorby souvislé vrstvy pěny na hladině (obr. 4). Použití 3,0 0,30 hladinoměru v prostředí s intenzivními výpary a instalaci do prostředí 5,0 0,35 výparů chemicky agresivních kapalin konzultujte se svým dodavatelem. Hladinoměr METER je vyráběn i ve verzi do prostředí s nebezpečím výbuchu plynů. Obr. 2 Obr. 3 Obr. 4 Obr. 5 ELEKTRICKÉ PŘIPOJENÍ Povolte a odšroubujte horní kryt přístroje. Pro zpřístupnění svorkovnice vyndejte zásuvný zobrazovač/programátor. Odjistění zámku programátoru provedete jeho otočením otočením vlevo dle obr. 6. Zapojte přívodní vodiče dle příslušné verze hladinoměru - dvouvodičovou verzi dle obr. 7 a verzi s relé dle obr. 8. Pro napájení použijte napájecí napětí 24V DC z kvalitního napájecího zdroje. Pro vzdálený přenos proudového výstupu doporučujeme použít stíněný kabel. Obr. 6 Obr. 7 Obr. 8

4 KONFIGURACE PŘÍSTROJE Zásuvný zobrazovač/programátor umožňuje odečet měřených hodnot, kontrolu a nastavení programových parametrů přístroje. Pro vstup do programovacího režimu stiskněte tlačítko. Výstup z programovacího režimu do režimu měření provedete stisknutím tlačítka. Pro pohyb mezi jednotlivými parametry slouží tlačítko kurzoru. Vstup do zvoleného parametru provedete tlačítkem. Úpravu hodnoty jednotlivého parametru lze provést tlačítkem. Posun na další číslici provedete tlačítkem. Pro uložení upravené hodnoty parametru použijte tlačítko. Tlačítkem se dostanete o krok zpět ve struktuře parametrů. Programové menu 1. SETUP v tomto menu je možné základní nastavení přístroje 2. DISPLAY v tomto menu je možné nastavit režim displeje a úpravu kontrastu. 3. DIAGNOSTIC toto menu je určeno pro kontrolu a testování hladinoměru 4. SERVICE v tomto menu je možné nastavení com módu, výstupního módu, jazyka a vložení hesla pro znepřístupnění parametrů. 5. INFO v tomto menu je dostupné výrobní číslo přístroje a verze software. 1-SETUP V režimu měření stiskněte tlačítko pro vstup do programovacího režimu. Následně zvolte pohybem kurzoru SETUP a potvrďte tlačítkem. Vyberte parametr tlačítkem a potvrďte tlačítkem. ACTUAL LEV. 4mA Stiskněte tlačítko pro přiřazení aktuálně měřené hodnoty výšky hladiny hladinoměrem hodnotě proudového výstupu 4 ma. Poté bude na displeji zobrazen nápis OK TO CONFIRM. Pro uložení zmáčkněte.. ACTUAL LEV. 20mA Stiskněte tlačítko pro přiřazení aktuálně měřené hodnoty výšky hladiny hladinoměrem hodnotě proudového výstupu 20 ma. Poté bude na displeji zobrazen nápis OK TO CONFIRM. Pro uložení zmáčkněte..

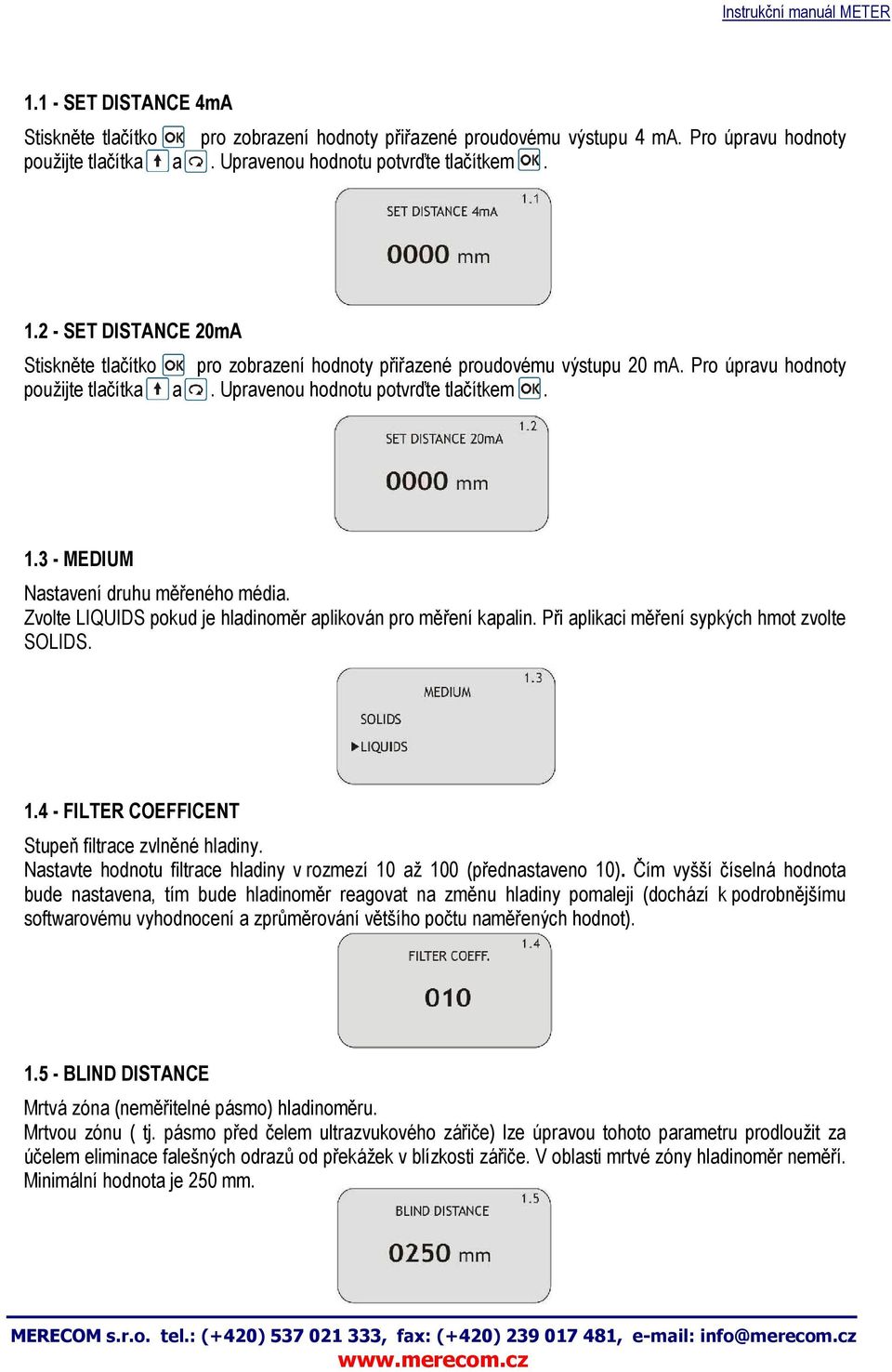

5 1.1 - SET DISTANCE 4mA Stiskněte tlačítko pro zobrazení hodnoty přiřazené proudovému výstupu 4 ma. Pro úpravu hodnoty použijte tlačítka a. Upravenou hodnotu potvrďte tlačítkem SET DISTANCE 20mA Stiskněte tlačítko pro zobrazení hodnoty přiřazené proudovému výstupu 20 ma. Pro úpravu hodnoty použijte tlačítka a. Upravenou hodnotu potvrďte tlačítkem MEDIUM Nastavení druhu měřeného média. Zvolte LIQUIDS pokud je hladinoměr aplikován pro měření kapalin. Při aplikaci měření sypkých hmot zvolte SOLIDS FILTER COEFFICENT Stupeň filtrace zvlněné hladiny. Nastavte hodnotu filtrace hladiny v rozmezí 10 až 100 (přednastaveno 10). Čím vyšší číselná hodnota bude nastavena, tím bude hladinoměr reagovat na změnu hladiny pomaleji (dochází k podrobnějšímu softwarovému vyhodnocení a zprůměrování většího počtu naměřených hodnot) BLIND DISTANCE Mrtvá zóna (neměřitelné pásmo) hladinoměru. Mrtvou zónu ( tj. pásmo před čelem ultrazvukového zářiče) lze úpravou tohoto parametru prodloužit za účelem eliminace falešných odrazů od překážek v blízkosti zářiče. V oblasti mrtvé zóny hladinoměr neměří. Minimální hodnota je 250 mm.

6 1.6 RELAY Nastavení funkce relé (pouze pro model s reléovými výstupy) Relé RL-1 může být nastaveno pro funkci limitního spínače hladiny (TRESHOLD) nebo funkci diferenčního spínače pro ovládání čerpadla (PUMP) Relé RL-2 může být nastaveno rovněž pro funkci limitního spínače hladiny (TRESHOLD) nebo funkci poruchového relé (DIAGNOSTIC). 1.6/7.1 RL 1 TRESHOLD RL 2 TRESHOLD Nastavení parametrů relé ve funkci limitního spínače hladiny. Kurzorem nastavte parametr VALUE a potvrďte tlačítkem 1.6/7.1.1 VALUE Nastavení spínacího bodu relé. V tomto parametru lze nastavit hodnotu v procentech při které dojde k sepnuté relé. 1.6/7.1.2 MIN/MAX Nastavení funkce relé MIN funkce spínače minimální hladiny MAX funkce spínače maximální hladiny

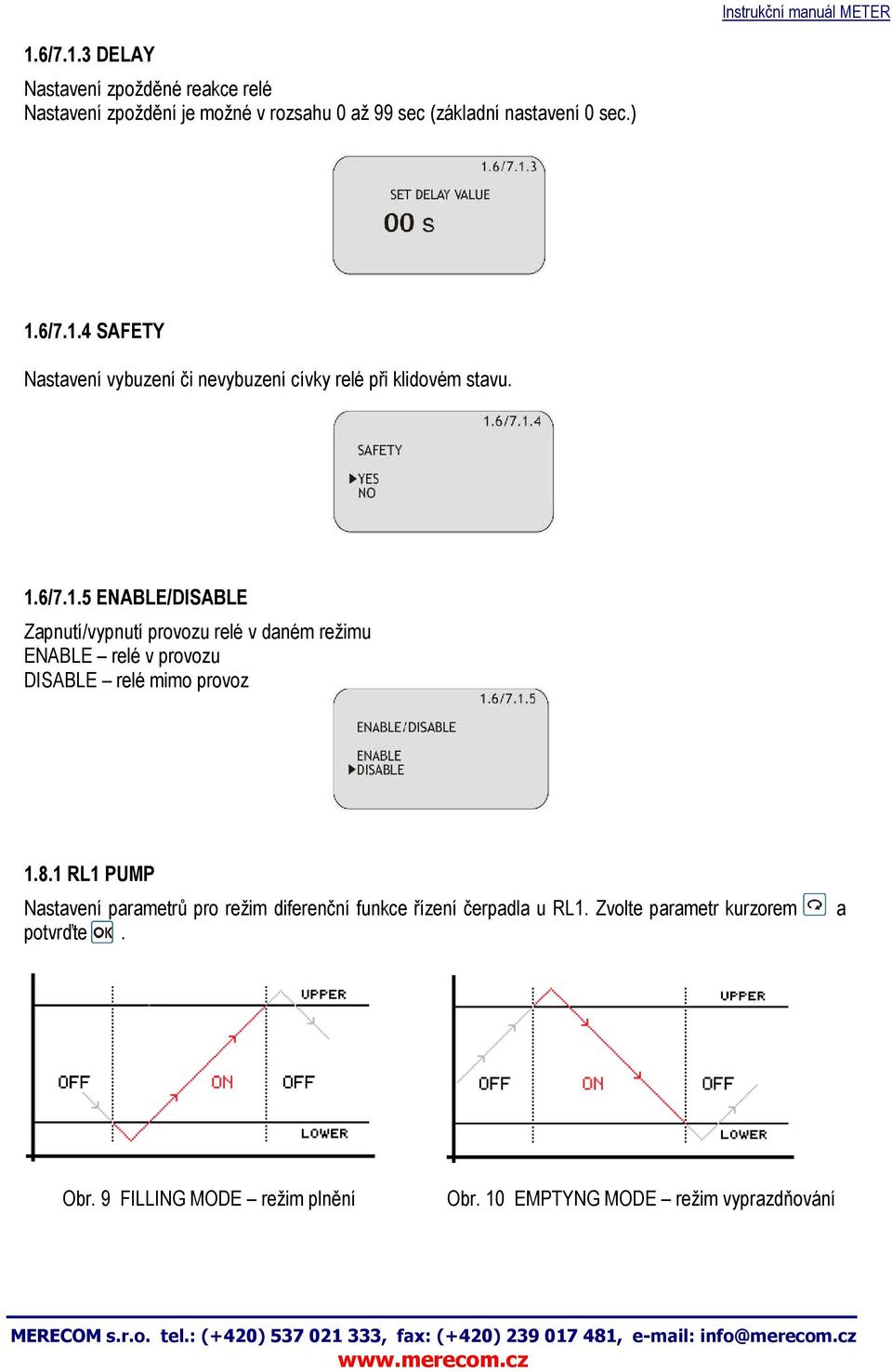

7 1.6/7.1.3 DELAY Nastavení zpožděné reakce relé Nastavení zpoždění je možné v rozsahu 0 až 99 sec (základní nastavení 0 sec.) 1.6/7.1.4 SAFETY Nastavení vybuzení či nevybuzení cívky relé při klidovém stavu. 1.6/7.1.5 ENABLE/DISABLE Zapnutí/vypnutí provozu relé v daném režimu ENABLE relé v provozu DISABLE relé mimo provoz RL1 PUMP Nastavení parametrů pro režim diferenční funkce řízení čerpadla u RL1. Zvolte parametr kurzorem potvrďte. a Obr. 9 FILLING MODE režim plnění Obr. 10 EMPTYNG MODE režim vyprazdňování

8 UPPER Nastavení horního úrovně hladiny v procentech pro funkci řízení čerpadla LOWER Nastavení horního úrovně hladiny v procentech pro funkci řízení čerpadla DELAY Nastavení zpožděné reakce relé Nastavení zpoždění je možné v rozsahu 0 až 99 sec (základní nastavení 0 sec.) FILL./EMPT. Nastavení režimu diferenční funkce pro řízení čerpadla u RL1. FILLING funkce pro režim plnění zásobníku (viz obr. 9) EMPTYNG - funkce pro režim vyprazdňování zásobníku (viz obr. 10)

9 ENABLE/DISABLE Zapnutí/vypnutí provozu relé v daném režimu ENABLE relé v provozu DISABLE relé mimo provoz RL2 DIAGNOSTIC Aktivace relérl2 pro signalizaci poruch jako jsou: - TEMP: teplota mimo rozsah - ECHO: není detekován odraz od hladiny - GAIN: zesílení senzoru přesáhlo mez nastavenou v MAX Gain TH(parametr 3.4) - DIST: měřená vzdálenost od zářiče senzoru překročila 120% maximální nastavené vzdálenosti Poznámka: Pokud bliká na displeji symbol! zmáčkněte tlačítko 2-SETUP pro zobrazení druhu poruchy. V režimu měření stiskněte tlačítko, navolte kurzorem DISPLAY a potvrďte. Následně kurzorem vyberte požadovaný parametr a potvrďte DISPLAY VALUES Nastavení zobrazení displeje V tomto parametru je možné nastavení jedné nebo dvou měřených veličin v měřícím režimu

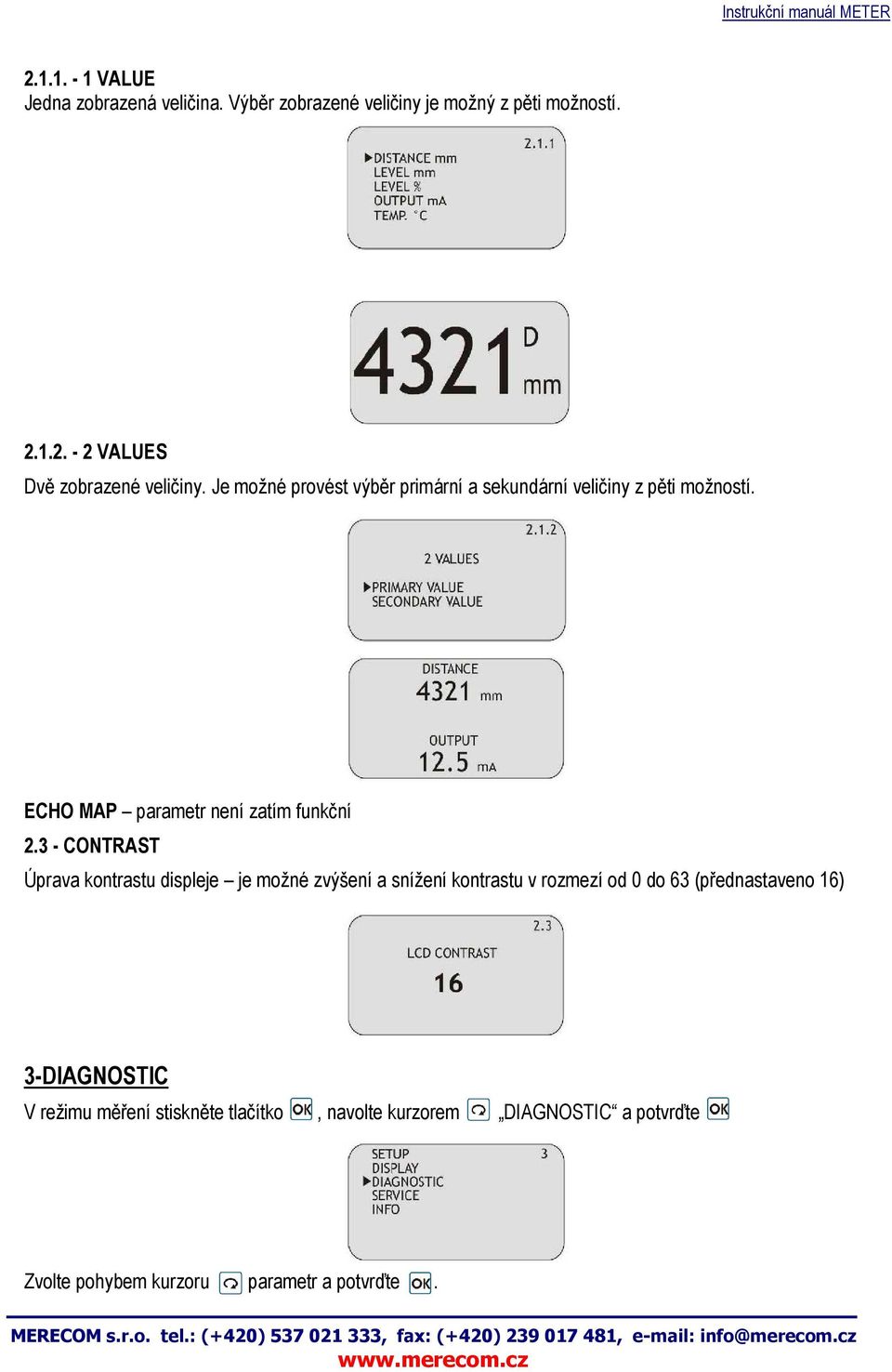

10 VALUE Jedna zobrazená veličina. Výběr zobrazené veličiny je možný z pěti možností VALUES Dvě zobrazené veličiny. Je možné provést výběr primární a sekundární veličiny z pěti možností. ECHO MAP parametr není zatím funkční CONTRAST Úprava kontrastu displeje je možné zvýšení a snížení kontrastu v rozmezí od 0 do 63 (přednastaveno 16) 3-DIAGNOSTIC V režimu měření stiskněte tlačítko, navolte kurzorem DIAGNOSTIC a potvrďte Zvolte pohybem kurzoru parametr a potvrďte.

11 3.1 FALSE ECHO DETECT Detekce rušivých odrazů. V tomto parametru je možné neskenování prázdného tanku hladinoměrem za účelem zjištění a uložení do paměti přístroje možných rušivých odrazů od překážek jako jsou lopatky míchačů, vzpěry, sondy a pod. Za tímto účelem je nutné nastavit EMPTY DISTANCE t.j. nastavit vzdálenost od čela ultrazvukového zářiče hladinoměru ke dnu měřené nádoby a potvrdit tlačítkem. Hladinoměr automaticky naskenuje a uloží všechny falešné odrazy. Po úspěšném neskenování se zobrazí nápis na displeji: FALSE ECHO DETECT DONE. Pokud něco není v pořádku jako např. nesprávně zadaná hodnota vzdálenosti dna zásobníku, překážky zakrývající dno apod. je na displeji zobrazen nápis FALSE ECHO DETECT ERROR Upozornění: Použití této funkce není vhodné při instalaci ultrazvukového hladinoměru do trubkového nástavce. FALSE ECHO MAP Funkce není zatím přístupná 3.2 MEASURE STATUS Stav měření Je možné zobrazení úrovně zesílení signálu v rozmezí hodnot od 0 do 255. V průběhu zobrazení je vypnuto automatické řízení zesílení. 3.3 FROZEN GAIN Blokace řízení zesílení Je možné zafixování hodnoty zesílení v rozmezí od a následné vypnutí automatického řízení zesílení. Při zadání hodnoty 000 je automatické řízení zesílení opět aktivováno.

12 3.4 MAX GAIN Maximální zesílení V parametru je možné nastavit hodnotu zesílení, která by neměla být při měření dosažena. Pokud je nastavená hodnota překročena hladinoměr přejde do poruchového stavu. Základní nastavení je provedeno na hodnotu PEAK VALUES Naměřené špičkové hodnoty V parametru je možné zobrazení naměřené maximální a minimální distance (vzdálenosti od čela zářiče po hladinu) od okamžiku připojení hladinoměru k napájecímu napětí. Uložené hodnoty je možné smazat. Pro zobrazení uložených hodnot zvolte DISPLAY VALUES a potvrďte tlačítkem Pro vymazání uložených hodnot zvolte RESET VALUES a potvrďte tlačítkem 3.6 OUTPUT SIMULATION Simulace výstupu Pro testovací účely je v tomto parametru možno nastavit požadovanou hodnotou proudového výstupu pomocí tlačítek a a následným potvrzením. Simulace výstupu se zruší po přepnutí do režimu měření.

13 4-SERVICE V režimu měření stiskněte tlačítko, navolte kurzorem SERVICE a potvrďte Zvolte parametr kurzorem a potvrďte 4.1 OUTPUT SAFE MODE Výstup při poruchovém stavu V tomto parametru lze pro případ poruchového režimu nastavit proud signalizující stav poruchy nebo nastavit proud odpovídající poslední měřené hodnotě (HOLD LAST VALUE) COM MODE Funkce není zatím přístupná LANGUAGE Funkce není zatím přístupná PASSWORD Funkce není zatím přístupná PASSWORD V tomto parametru je možné kontrolovat vypočtenou frekvenci snímače.

14 STRUKTURA PROGRAMOVACÍHO MENU

15

16 OBJEDNACÍ KÓD METER Příslušenství - A Žádné - C PP příruba DN80 PN6 UNI D Zásuvný zobrazovač/programátor - H 2 PP matice - Z Speciální Napájecí napětí V DC (20-30V DC) V DC max. 3m měřící dosah (pouze pro verzi 1) - 9 speciální Kryt elektroniky/materiál zářiče - D PBT/PP - E PBT/PVDF - Z speciální provedení Verze vodičové provedení 4-20 ma vodičové provedení 4-20 ma HART (připravuje se) vodičové provedení 4-20 ma ATEX (připravuje se) vodičové provedení 4-20 ma, 2x relé - 9 speciální provedení Příklad objednacího kódu: METER 1D4A ÚDRŽBA A OPRAVY Přístroj METER nevyžaduje žádnou pravidelnou údržbu. Při instalaci do míst, kde může dojít k postříkání čela senzoru ulpívající kapalinou, doporučujeme provádět příležitostnou kontrolu a dle potřeby případné očistění senzoru. Čištění čela senzoru musí být provedeno takovým způsobem, který nezpůsobí jeho poškrábání nebo poškození. Na přístroj je poskytována záruka po dobu deklarovanou v záručním listu. V případě zaslání přístroje na opravu musí být přístroj očištěn a popřípadě desinfikován. Záruční opravy je nutno provádět v servisní organizaci výrobce. Prodejce je osvobozen od náhrad nákladů za demontáž a zpětnou instalaci a případných nákladů za dopravné. Výrobce není povinen hradit škody vzniklé špatným použitím přístroje, nevhodnými zásahy a vzniklé přímé či nepřímé škody a výlohy spojené s instalací nebo špatnou funkcí přístroje. Technické změny přístroje vyhrazeny - - ver. 09/
