TERMINÁL AUTOMATIZAČNÍCH FUNKCÍ TRANSFORMÁTORU 110 kv/vn TAFT 112

Transkript

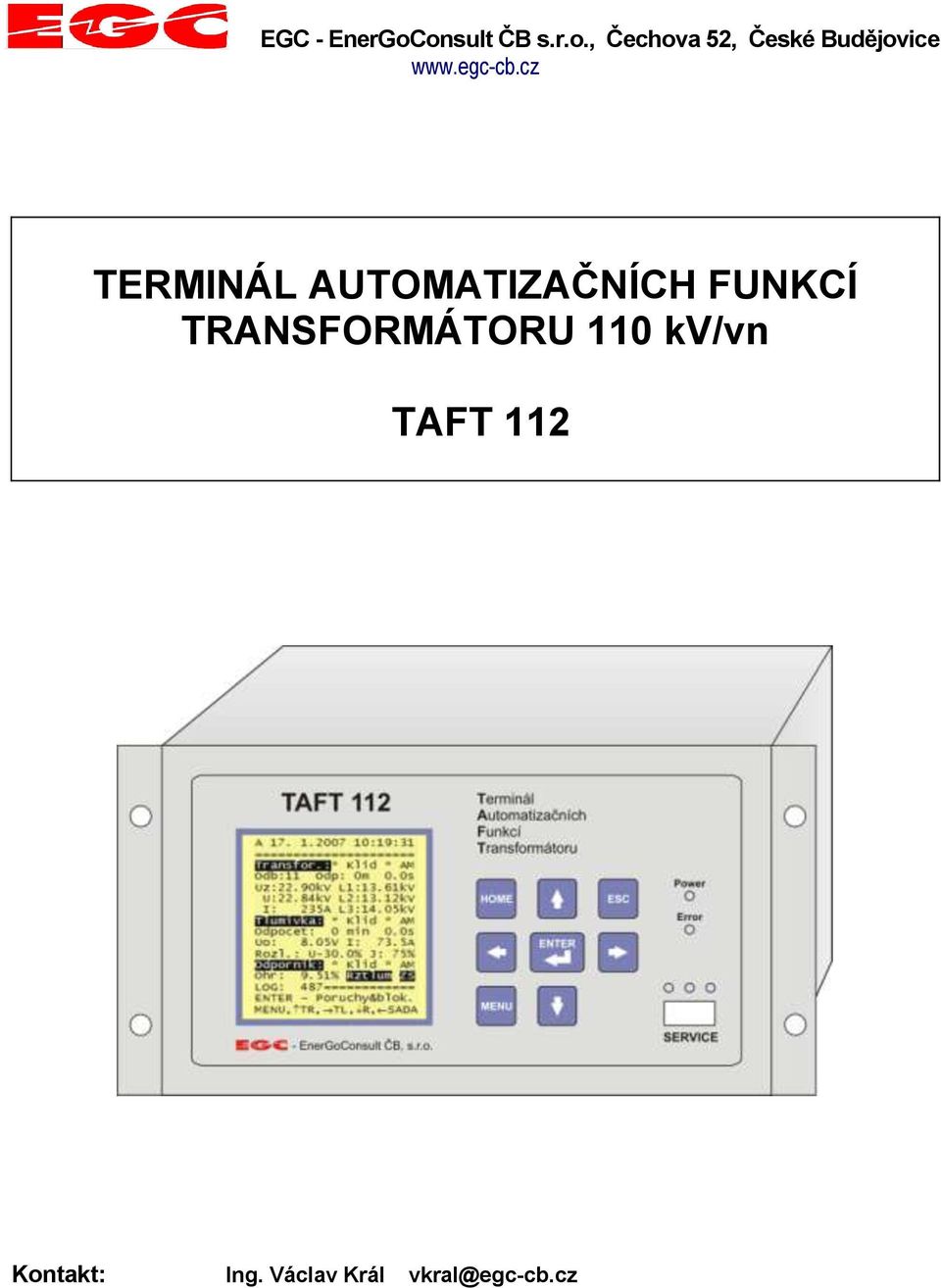

1 EG - EnerGoonsult ČB s.r.o., Čechova 52, České Budějovice TERMINÁL AUTOMATIZAČNÍH FUNKÍ TRANSFORMÁTORU 110 kv/vn TAFT 112 Kontakt: Ing. Václav Král vkral@egc-cb.cz

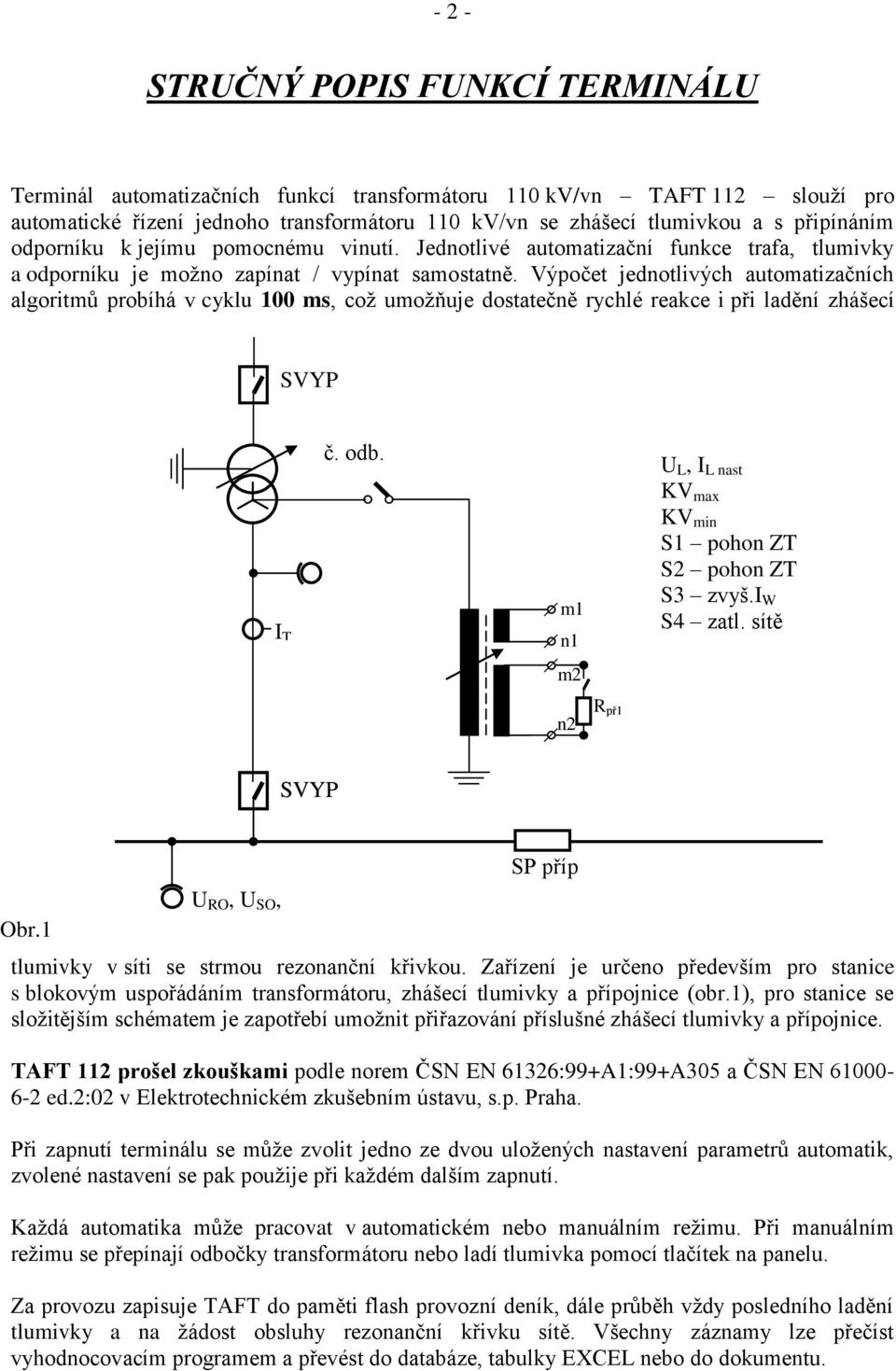

2 - 2 - STRUČNÝ POPIS FUNKÍ TERMINÁLU Terminál automatizačních funkcí transformátoru 110 kv/vn TAFT 112 slouží pro automatické řízení jednoho transformátoru 110 kv/vn se zhášecí tlumivkou a s připínáním odporníku k jejímu pomocnému vinutí. Jednotlivé automatizační funkce trafa, tlumivky a odporníku je možno zapínat / vypínat samostatně. Výpočet jednotlivých automatizačních algoritmů probíhá v cyklu 100 ms, což umožňuje dostatečně rychlé reakce i při ladění zhášecí SVYP I T č. odb. m1 n1 U L, I L nast KV max KV min S1 pohon ZT S2 pohon ZT S3 zvyš.i W S4 zatl. sítě m2 n2 R př1 Rpř1 Rpř2 SVYP Obr.1 U RO, U SO, U TO SP příp tlumivky v síti se strmou rezonanční křivkou. Zařízení je určeno především pro stanice s blokovým uspořádáním transformátoru, zhášecí tlumivky a přípojnice (obr.1), pro stanice se složitějším schématem je zapotřebí umožnit přiřazování příslušné zhášecí tlumivky a přípojnice. TAFT 112 prošel zkouškami podle norem ČSN EN 61326:99+A1:99+A305 a ČSN EN ed.2:02 v Elektrotechnickém zkušebním ústavu, s.p. Praha. Při zapnutí terminálu se může zvolit jedno ze dvou uložených nastavení parametrů automatik, zvolené nastavení se pak použije při každém dalším zapnutí. Každá automatika může pracovat v automatickém nebo manuálním režimu. Při manuálním režimu se přepínají odbočky transformátoru nebo ladí tlumivka pomocí tlačítek na panelu. Za provozu zapisuje TAFT do paměti flash provozní deník, dále průběh vždy posledního ladění tlumivky a na žádost obsluhy rezonanční křivku sítě. Všechny záznamy lze přečíst vyhodnocovacím programem a převést do databáze, tabulky EXEL nebo do dokumentu.

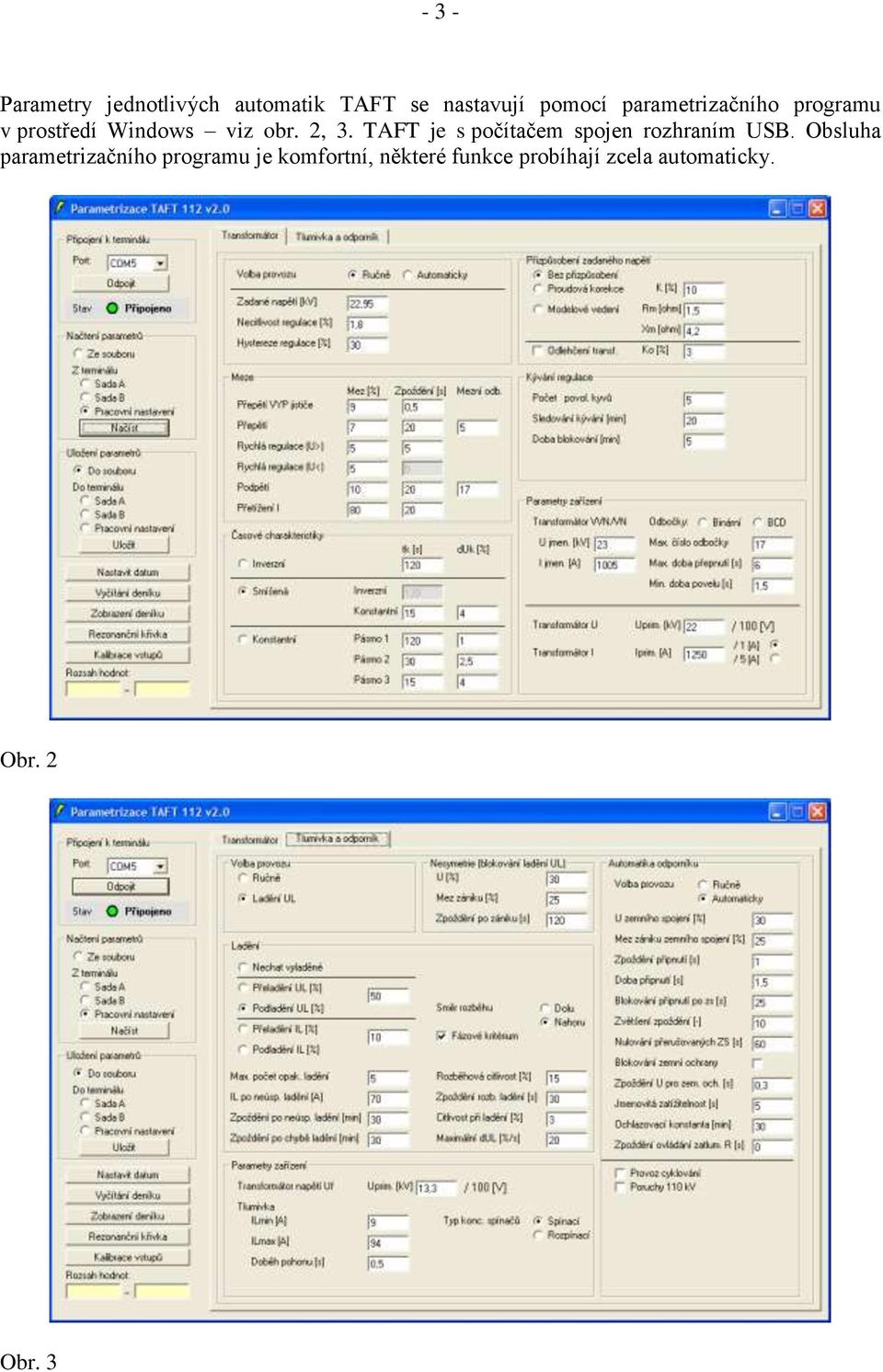

3 - 3 - Parametry jednotlivých automatik TAFT se nastavují pomocí parametrizačního programu v prostředí Windows viz obr. 2, 3. TAFT je s počítačem spojen rozhraním USB. Obsluha parametrizačního programu je komfortní, některé funkce probíhají zcela automaticky. Obr. 2 Obr. 3

4 - 4 - Automatika regulace napětí transformátoru Regulátor vydává povel ke změně odbočky transformátoru (zvýšení nebo snížení napětí) v případě, že odchylka napětí na výstupu transformátoru od žádané hodnoty překračuje zvolené toleranční pásmo a přitom trvá déle než zvolené časové zpoždění. Toto zpoždění může být podle volby závislé na velikosti odchylky (čím větší odchylka napětí, tím kratší časové zpoždění), nebo konstantní. Funkce regulace napětí: Přizpůsobení žádané hodnoty zatížení žádané napětí závislé na proudu transformátoru, kompenzace napěťového úbytku vedení. K těmto dvěma variantám je ještě přiřazena volba na odlehčení transformátoru. Zpoždění výstupního povelu na odbočkový přepínač Inverzní, konstantní, kombinované zpoždění Detekce kývání regulace- po sobě jdoucí střídavé povely na přestavení odbočky v určitém časovém pásmu Přetížení I > I max vznik přetížení způsobí zablokování regulace ( B) Podpětí U < U min vznik podpětí způsobí zablokování regulace ( B) Přepětí U > U max vznik přepětí vede k nezpožděnému přepínání odboček. Nedojde-li k poklesu ani při přechodu na nejnižší odbočku, pak přechází do poruchového stavu a vyhlašuje poruchu. Při poklesu napětí se automatika bude chovat podle nastavených časových charakteristik. ( P) Automatika ladění má dva základní režimy: Vyladěný stav sítě I I Automatika ladění zhášecí tlumivky Lnast Rozladěný stav sítě, dále dělený na - Podladěná síť ILnast I (1 I ) - Přeladěná síť I I (1 I ) Rozladěný stav sítě je definován buď proudovou odchylkou ±ΔI od vyladěného stavu nebo napěťovou odchylkou, to je poměrné snížení napětí zhášecí tlumivky U L proti napětí ve vyladěném stavu sítě U Lres, a to rovněž v podladěném (k - ) nebo přeladěném stavu (k + ). L nast Při vrcholu mimo regulační rozsah se pohon zastaví v krajní poloze a setrvává zde do doby než se změní napětí o 1. Při nenalezení vrcholu tlumivka se nastaví na určitou zvolenou polohu IL. Pro opětné naladění je možné použít časové nebo napěťové kriterium, případně jejich kombinaci. Řešení problémů v sítích s velkou kapacitní nesymetrií V těchto sítích dochází k velké nesymetrii fázových napětí a tím ke zvýšenému namáhání izolace. Pro odstranění tohoto problému se používá zatlumování sítě vn přídavným odporníkem, který se automaticky odpojí při zemním spojení. Toto řešení, které je ekonomicky nesrovnatelně

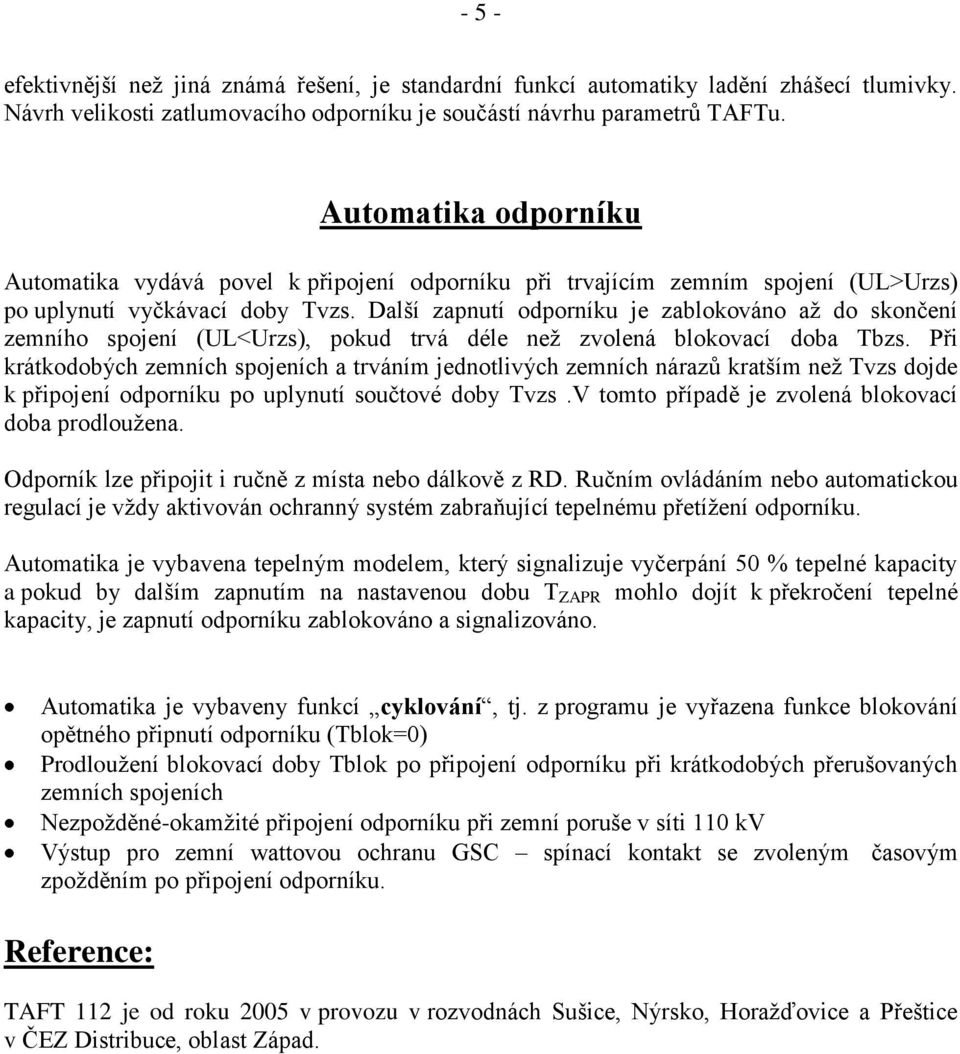

5 - 5 - efektivnější než jiná známá řešení, je standardní funkcí automatiky ladění zhášecí tlumivky. Návrh velikosti zatlumovacího odporníku je součástí návrhu parametrů TAFTu. Automatika odporníku Automatika vydává povel k připojení odporníku při trvajícím zemním spojení (UL>Urzs) po uplynutí vyčkávací doby Tvzs. Další zapnutí odporníku je zablokováno až do skončení zemního spojení (UL<Urzs), pokud trvá déle než zvolená blokovací doba Tbzs. Při krátkodobých zemních spojeních a trváním jednotlivých zemních nárazů kratším než Tvzs dojde k připojení odporníku po uplynutí součtové doby Tvzs.V tomto případě je zvolená blokovací doba prodloužena. Odporník lze připojit i ručně z místa nebo dálkově z RD. Ručním ovládáním nebo automatickou regulací je vždy aktivován ochranný systém zabraňující tepelnému přetížení odporníku. Automatika je vybavena tepelným modelem, který signalizuje vyčerpání 50 % tepelné kapacity a pokud by dalším zapnutím na nastavenou dobu T ZAPR mohlo dojít k překročení tepelné kapacity, je zapnutí odporníku zablokováno a signalizováno. Automatika je vybaveny funkcí cyklování, tj. z programu je vyřazena funkce blokování opětného připnutí odporníku (Tblok=0) Prodloužení blokovací doby Tblok po připojení odporníku při krátkodobých přerušovaných zemních spojeních Nezpožděné-okamžité připojení odporníku při zemní poruše v síti 110 kv Výstup pro zemní wattovou ochranu GS spínací kontakt se zvoleným časovým zpožděním po připojení odporníku. Reference: TAFT 112 je od roku 2005 v provozu v rozvodnách Sušice, Nýrsko, Horažďovice a Přeštice v ČEZ Distribuce, oblast Západ.
