1 SPISE7 7th European Workshop on Standardized Procedure for the Inspection of Sprayers in Europe Agricultural University of Athens, Greece 26-28/9/2018

2 SPISE7 Budoucnost v kontrolách pokročilejších zařízení pro aplikaci pesticidů Christoph Schulze Stentrop Product Manager HARDI International

3 Obsah Inteligentní zemědělství - Agriculture 4.0 Přesné aplikační stroje Telemetrická řešení Autonomní postřikovače Vzdálená kontrola The future demand for an inspection of more advanced features on pesticide application equipment 3

4 Agriculture 4.0 Inteligentní / přesné / digitální / inteligentní zemědělství Je možné rozlišovat Agriculture 1.0 Agriculture 2.0 Agriculture 3.0 Agriculture st agricultural revolution: Mechanization in agriculture the tractor replaces the horse 2 nd agricultural revolution: Introduction of three-point, PTO and hydraulics the tractor becomes a universal machine 3 rd agricultural revolution: Electronics makes agricultural machinery and appliances intelligent Since 1850 Since 1950 Since 1980 today 4 th agricultural revolution: The machines network, integrate service and document the work CEMA Agriculture 4.0 4

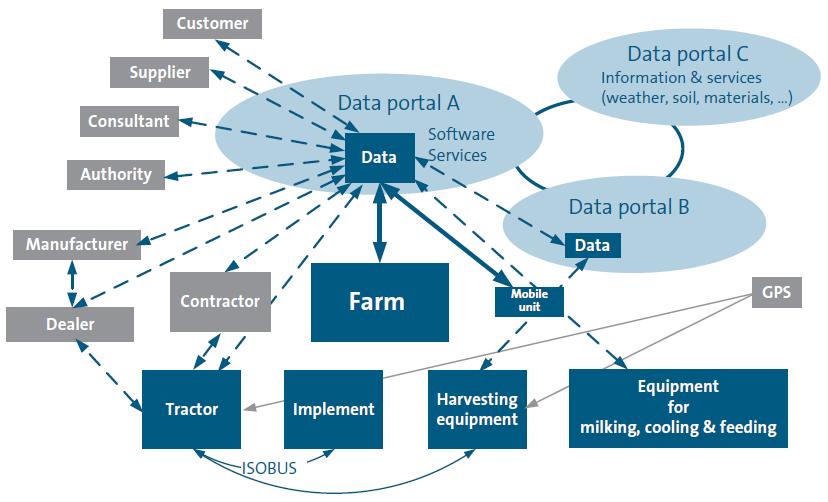

5 Agriculture 4.0 Integrované propojení zemědělských činností Interní a externí připojení Pro Agriculture 4.0 je potřeba: Inteligentní technologie - hardwarové a softwarové Síťování zařízení, FMIS strojů, základen Volný tok dat (aniž je dotčena volba majitele práv, smlouvy...) Správa dat Presentation CEMA PT3 DIGITAL-FARMING4U 5

6 BigData on the Farms Hardware ISOBUS Machine computer ISOBUS Steering system Farmmanagement Telemetry ISOBUS Terminal farm machinery service Data export to external Farm advisory, Proof chain for consumers, Proof for tax office, proof for agricultural authorities, Data import from external Soil-cards, Satellite imagery, Yield maps, Weather data, Internal data input / output material flow balance, Soil sampling, Crop and crop care, Herd management, operational evaluation,. Eilbote page 11 6

7 Příklady užití - přípojky Authorities Machine status Positioning Remote Diagnostics Predictive Repair Data Management Can be summarized as telematics

8 Přesné aplikační nástroje Automatické funkce Senzory Software Nastavení AutoSectionControl - on/off sekcí GPS Systémy řízení výšky ramen Proměnná dávka na plochu Přímá injektáž Bodový postřik na bázi snímačů/senzorů 8

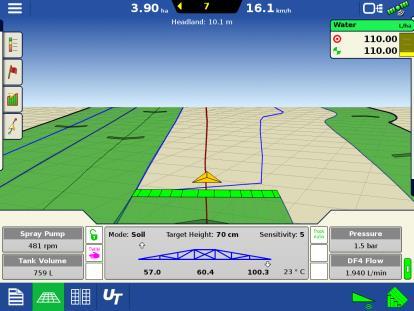

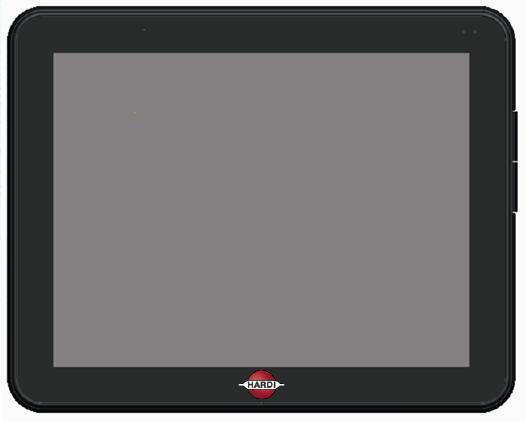

9 Automatické řízení sekcí on/off Vyšší přesnost Úspora PPP mezi 3-6% Méně stresu pro obsluhu Více sekcí vedou k menším přestřikům Problém je nastaven - rozměr postřikovače, poloha GPS, hranice vzdálenosti, modelování sledování Co lze testovat? Musí fungovat při kontrole postřikovače? 9

10 Výhody vedení rámu Více pracovních hodin - bez kompromisů v kvalitě aplikací Boom lze pracovat v optimální výšce 50 cm Vyšší rychlost jízdy Méně stresu pro obsluhu - výška rámu je vždy optimální Proporcionální hydraulika pro hladký provoz Problém je nastaven Co lze testovat? Musí fungovat při kontrole postřikovače? 10

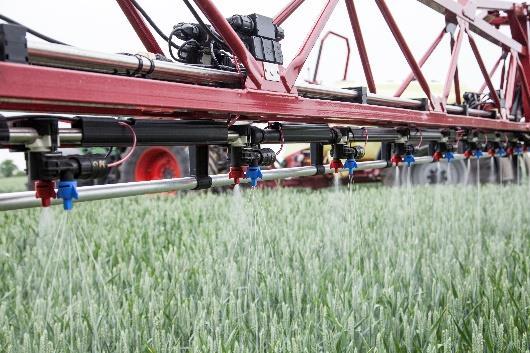

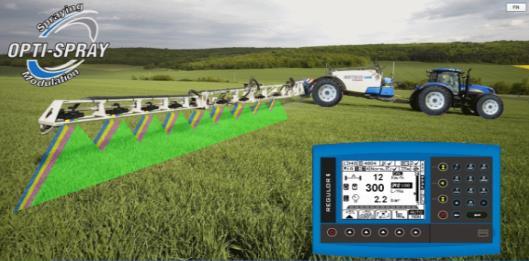

11 Variabilní dávkování na plochu Dual-Line - druhá řada trysek na rámu Zkontrolovat obě linky postřiku současně? Variabilní trysky - změna mezi dvěma nebo více tryskami - buď se stejnou velikostí / průtokem nebo stejnou velikostí a rozdílnou kvalitou rozprašování Kontrola všech kombinací současně? Spínací čas / překrytí postřiku? Pulzní šířková modulace (PWM) - trysky se zapínají / vypínají s frekvencí 10 až 100 Hz Inspekce, na kterém pracovním cyklu? Pracuje přitom tryska? 11

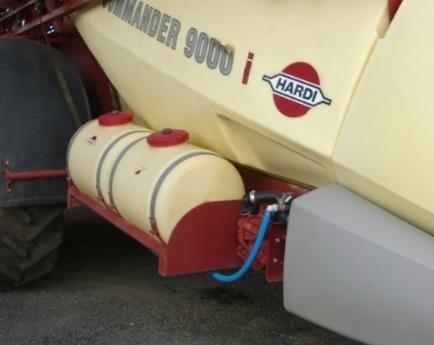

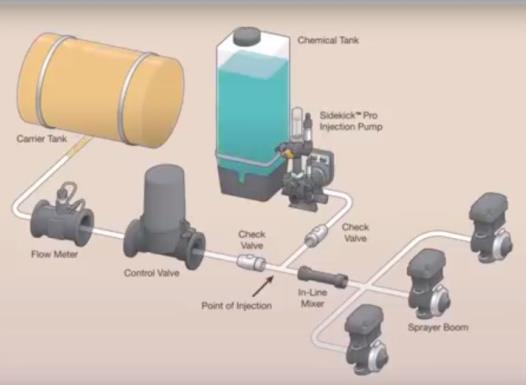

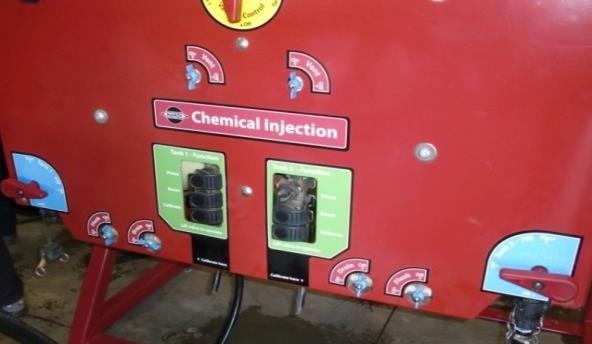

12 Přímá injektáž / pre-mix Více PPP dává vyšší poptávku Moderní terminály mohou provozovat různé směšovací stanice - víceúčelové Aplikační mapy umožňují přesnou aplikaci na místě Většinou všichni výrobci používají stejný osvědčený systém Problémy jsou stále formulace PPP a rozdílné dávkování Co dělat při kontrole? 12

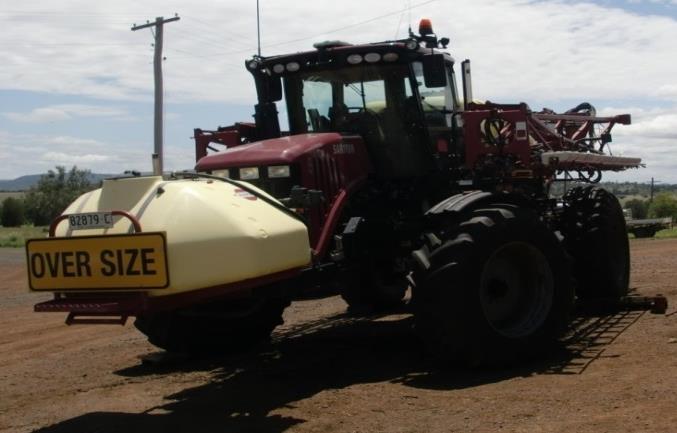

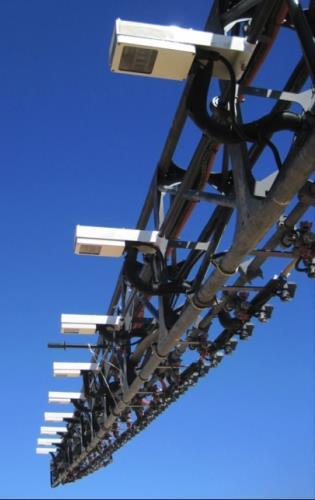

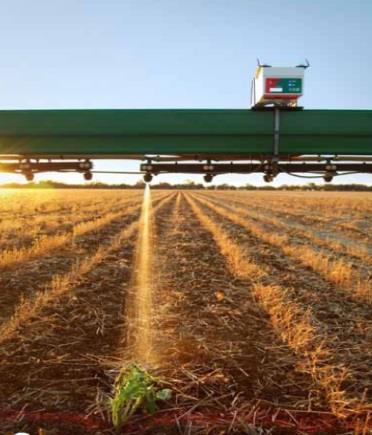

13 Bodová aplikace za použití senzorů Senzory nebo kamerové systémy detekují plevele nebo úrovně chorob - v případě potřeby se zapnou trysky Klasické použití - použití herbicidů v suchých oblastech a při přímém setí, provádí se pouze bodová aplikace - což ušetří spoustu PPP v porovnání s aplikací v plném rozsahu Reakční doba je důležitá, postřiková kapalina se musí pohybovat od trysky k cíli! Co dělat při kontrole? 13

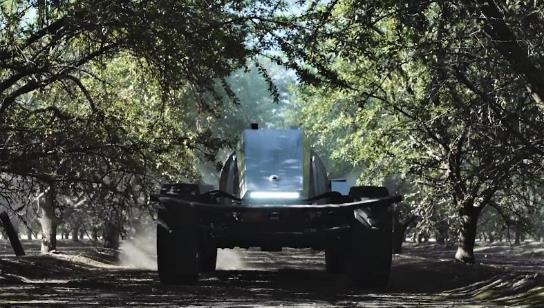

14 Samořiditelné postřikovače GUSS GUSS (Global Unmanned Spray System) je první a jediný autonomní postřikovač ve světě. gussag.com/innovation/ 14

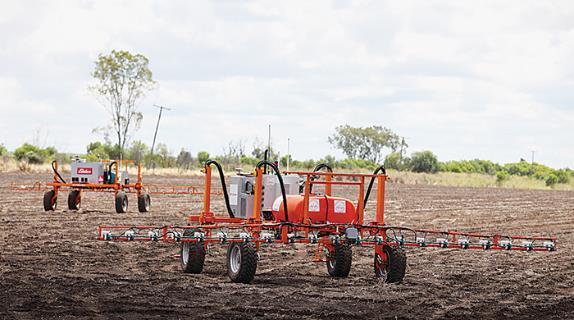

15 Skupiny postřikovačů Mnoho malých bezpilotních postřikovačů Mnoho otevřených otázek Správa skupiny? Jak naplnit nádrže? Jak provést kontrolu? Jediný postřikovač by byl snadný - ale je to správné? Photo: SwarmFarm Robotics 15

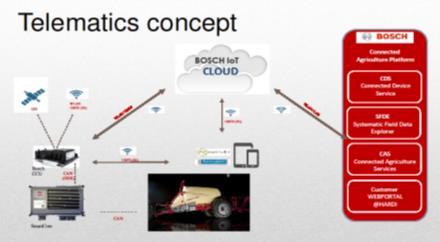

16 Telematický koncept BOSCH IoT IoT Connected Agriculture Platform CDS Connected Device Service GPS WLAN UMTS (3G) UMTS (3G) SFDE Systematic Field Data Explorer Bosch CCU CAN (ODX) UMTS (3G) CAS Connected Agriculture Services Customer CAN SmartCom 16

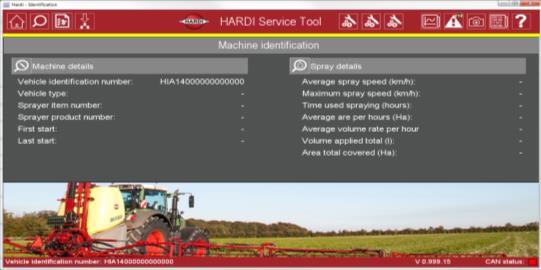

17 Telematický koncept Možnost kontroly v reálném čase Které údaje jsou požadovány? Přizpůsobená analýza údajů pro postřikovač by měla smysl Možnost konkrétního nástroj pro kontrolu postřikovače - prokázání všech relevantních informací Vzdálená diagnostika - prediktivní údržba 17

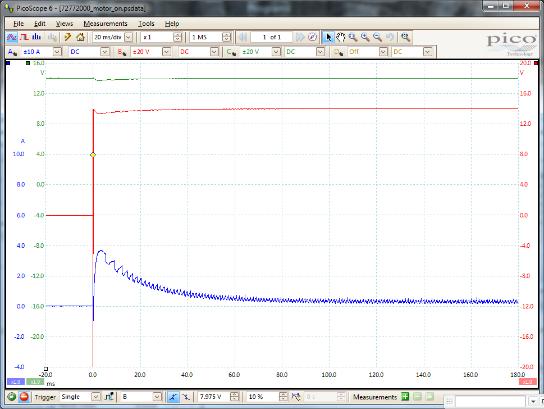

18 Prediktivní údržba Detekce opotřebovaných částí Regulační ventily Převody motoru Je třeba přesně zvážit, zda a na jaké úrovni se zobrazí kód chyby a kdy je třeba změnit část new old HARDI R&D 18

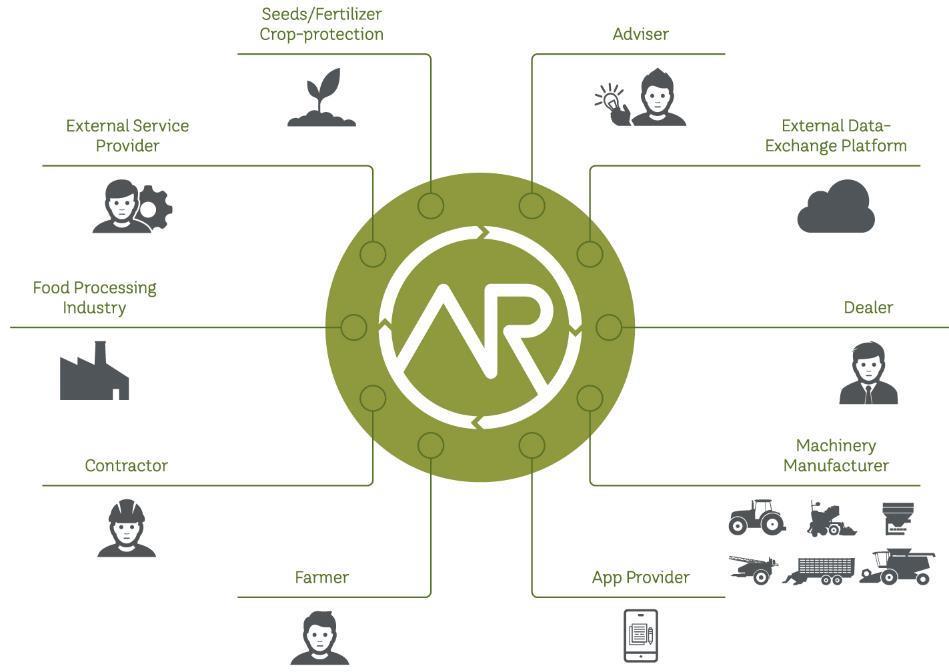

19 DKE Agrirouter Neutrální platforma pro výměnu dat 19

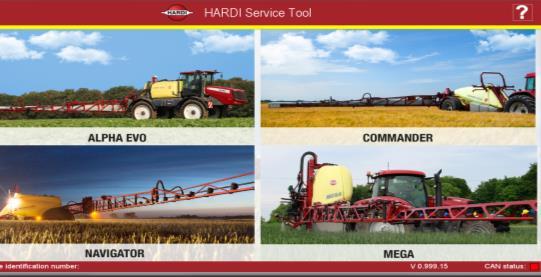

20 Vzdálená kontrola Moderní služby a telemetrické nástroje umožňují vzdálené prohlídky Bylo pozorováno mnohem více údajů - ošetřená oblast / aplikovaná PPP Jaký kontrolní interval? 20

21 Závěr Pokročilé technické řešení nabízejí spoustu příležitostí, až do pozorování zařízení pro aplikaci PPP v reálném čase. Vždy existuje riziko nesprávné funkčnosti, což by mohlo vést k environmentálním problémům. Existuje spousta otevřených otázek, kde je zapotřebí společného porozumění, aby bylo možné provádět environmentaly friendly aplikaci. 21

22 Děkuji za vaši pozornost!
