Řídící systémy hydraulických procesů. Cíl: seznámení s možnostmi řízení, regulace a vizualizace procesu.

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Řídící systémy hydraulických procesů. Cíl: seznámení s možnostmi řízení, regulace a vizualizace procesu."

Transkript

1 Řídící systémy hydraulických procesů Cíl: seznámení s možnostmi řízení, regulace a vizualizace procesu.

2 Hydraulický systém Vysoký výkon a síla při malých rozměrech Robustní a levné lineární pohony Regulace má specifika Nelinearity Neurčitosti Proměnlivost vlastností Speciální algoritmy

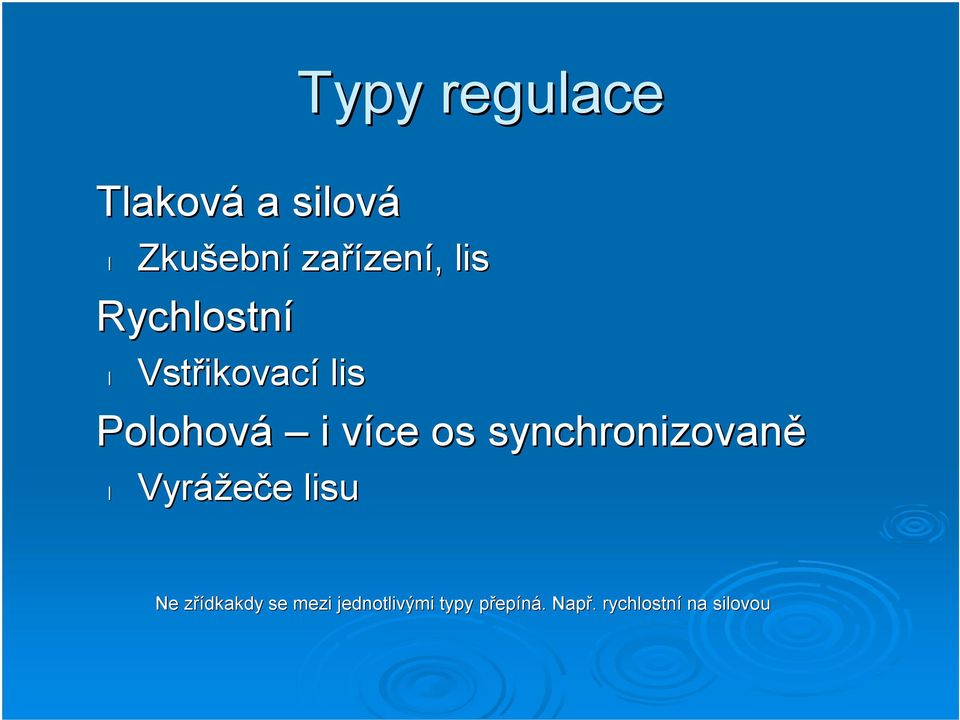

3 Tlaková a silová Typy regulace Zkušební zařízení, lis Rychlostní Vstřikovací lis Polohová i více os synchronizovaně Vyrážeče lisu Ne zřídkakdy se mezi jednotlivými typy přepíná. Např. rychlostní na silovou

4 Jak řešit regulaci? Standardní ŘS Funkce pro regulaci nutno vytvořit Speciální ŘS Již obsahuje know- how pro řízení a regulaci Může to být speciální jednoúčelový ŘS nebo standardní modulární ŘS doplněný o speciální funkce Dle našich zkušeností není nutné vždy používat specializovaný ŘS - záleží na případu (složitosti)

5 Výhody a nevýhody speciálního ŘS Výhody Časová úspora projekce Vložené a časem ověřené zkušenosti Hotové příklady nejběžnějšího použití Podpora od výrobce Nevýhody Vyšší cena Neznámá vnitřní struktura funkcí

6 Příklady řídících systémů Bosch-Rexroth HNC MOOG MSC Beckhoff TwinCat + Hydraulic Library B&R (Bernecker( Bernecker&Rainer) ) PLC+ Hydraulic Library A další

7 Vlastnosti ŘS Jednoúčelové Integrovaný hw Nelze rozšířit (nebo komplikovaně) Kompaktní řešení Omezený počet os Standardní modulární ŘS Systém lze rozšiřovat Výběr hw přesně na míru Velké množství komponent Počet os omezen jen výkonem Při závadě výměna pouze jedné komponenty

8 Požadavky na hardware Rychlost (až 500 µs) ) a výkon Komunikační možnosti Isochronní přenos průmyslové sběrnice (čtení I/O a běh programu jsou synchronní) Rozšíření v budoucnosti osti Možnosti vzdáleného přístupu (ethernet( ethernet) Paměť ŘS (záznamy různých dat) Bezpečnost (safety( safety) ) dle EN ISO PLe (SIL 3,Cat 4) Programovací Software (IEC ) 3) Interní standardy zákazníka Podpora ze strany výrobce ŘS

9 Příklad ŘS Moog MSC Čas cyklu uzavřené regulační smyčky až 400 µs. Víceosé řízení. Základní modul 2 osy. Více typů senzorů, SSI, inkrementální. Software nutno koupit, CoDeSys IEC Speciální funkce pro regulaci hydraulických obvodů Různá komunikační rozhraní

10 Příklad ŘS Beckhoff Parametry obdobné Moog Modulární systém Víceosé řízení. Omezeno výkonem. Programuje se v CoDeSys IEC , 3, software zdarma Speciální funkce pro regulaci hydraulických obvodů Velké množství komunikačních rozhraní a vstupně-výstupních výstupních modulů Založeno na PC runtime více v další části.

11 Software Programování ŘS Různé vývojové prostředí dle výrobce Někteří používají CoDeSys od 3S software (Beckhoff, Moog) Vlastnosti prostředí: Programovací jazyky dle IEC (IL, FBD, LD, SFC, ST). Osciloskop pro záznam průběhů

12 Knihovny funkcí pro řízení hydraulických systému Generátor profilu dráhy Rychlostní a polohový regulátor Regulátor tlaku a síly Funkce pro spojení os (master slave) osy jsou poté synchronizované buď stejně nebo v nějakém převodovém poměru

13 Knihovny funkcí pro řízení hydraulických systému linearizace charakteristiky ventilu

14 Knihovny funkcí pro řízení hydraulických systému kompenzace dynamiky ventilu M F Q a = Q N p p pa N

15 Knihovny funkcí pro řízení hydraulických systému Kompenzace dynamiky hydraulického akčního členu M F M a = p A S A p B S B F F T

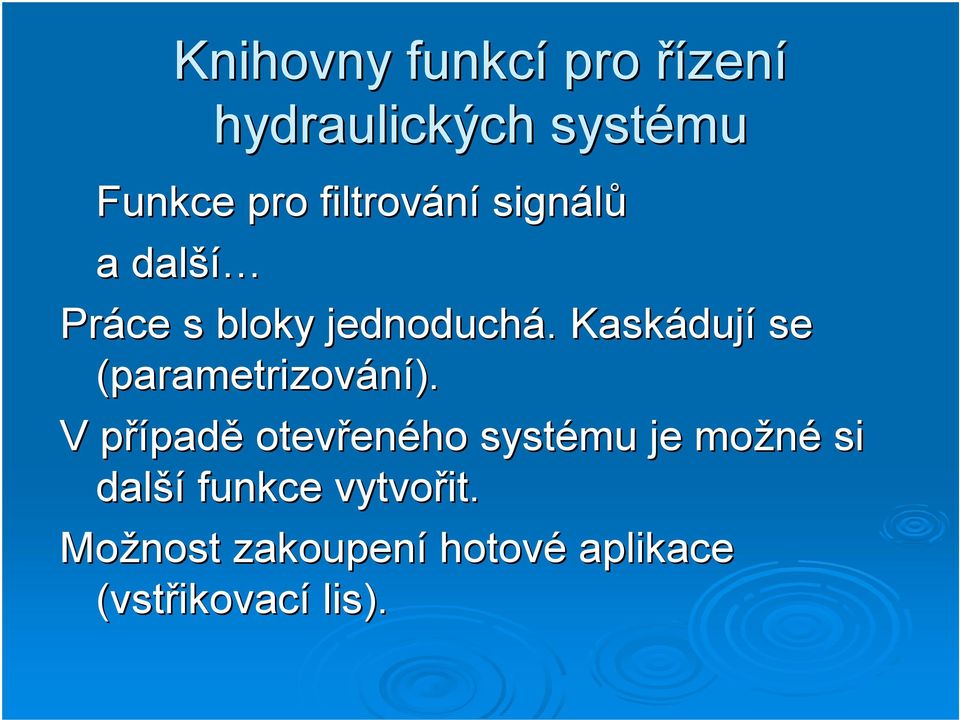

16 Knihovny funkcí pro řízení hydraulických systému Funkce pro filtrování signálů a další Práce s bloky jednoduchá. Kaskádují se (parametrizování). V případě otevřeného systému je možné si další funkce vytvořit. Možnost zakoupení hotové aplikace (vstřikovací lis).

17 Možnosti vizualizace HMI/SCADA od výrobce ŘS HMI/SCADA od třetí strany Vytvoření vlastní aplikace vev vývojovém nástroji (C++,Visual Basic, atd.) Kombinace výše uvedených Je potřeba zvážit: Požadavky na funkčnost, cenu, opakovatelnost zařízení, dobu vývoje, požadavek zákazníka

18 Možnosti vizualizace výhody a nevýhody HMI/SCADA Vyzkoušené řešení(podpora,ovladače) Rychlý vývoj (parametrizace, hotové komponenty) Jednoduché zaškolení pro úpravy Runtime Licence Omezené funkce (zvláště HMI) Vlastní Aplikace Volnost v programování nejsou omezení (komponenty, SQL) Není runtime licence Potřeba testování s hw Pomalejší vývoj?

19 Možnosti vizualizace - příklady Zobrazení stavu jede-nejede - HMI Potřeba připojení k ERP (SAP) - SCADA Rychlá čtení (1ms vzorkování) velkých objemů dat C++ (lze i externím měřícím zařízením) Opakovaná aplikace C++ (není runtime licence) Speciální požadavky C++ (možno i komponenty do HMI/SCADA pokud umožňují)

20 . Ukázka Ruční ovládání hydraulického manipulátoru (HMI WinCC Flexible)

21 Ukázka Diagnostika Hydraulického agregátu(hmi WinCC Flexible):.

22 Ukázka Měřící stanice vstřikovacího lisu (C++):

23 Ukázka Zkušebna tlakových lahví záznam průběhu cyklického tlaku (C++):

24 KONEC
