1 D TECHNIKA PROSTŘEDÍ NÁZEV NOVOSTAVBA RD-KANICE MÍSTO K.ú.: Kanice , Obec: Kanice , parc.č.: 491/161, kraj: Jihomoravský INVESTOR Bc. Lukáš Landsmann, Gabriela Landsmannová, Pod Kaštany 13, Brno ZPRACOVATEL LP Staving, s.r.o., Sídlo společnosti: Větrov 160, Domašov, Office: Vídeňská 264/120b, Brno ŘEŠITELÉ Ing. Eva Nováková, Ing. Ladislav Pokorný DATUM KVĚTEN 2014 LP Staving, s.r.o., Sídlo společnosti: Větrov 160, Domašov, Office: Vídeňská 264/120b, Brno, Mobil:

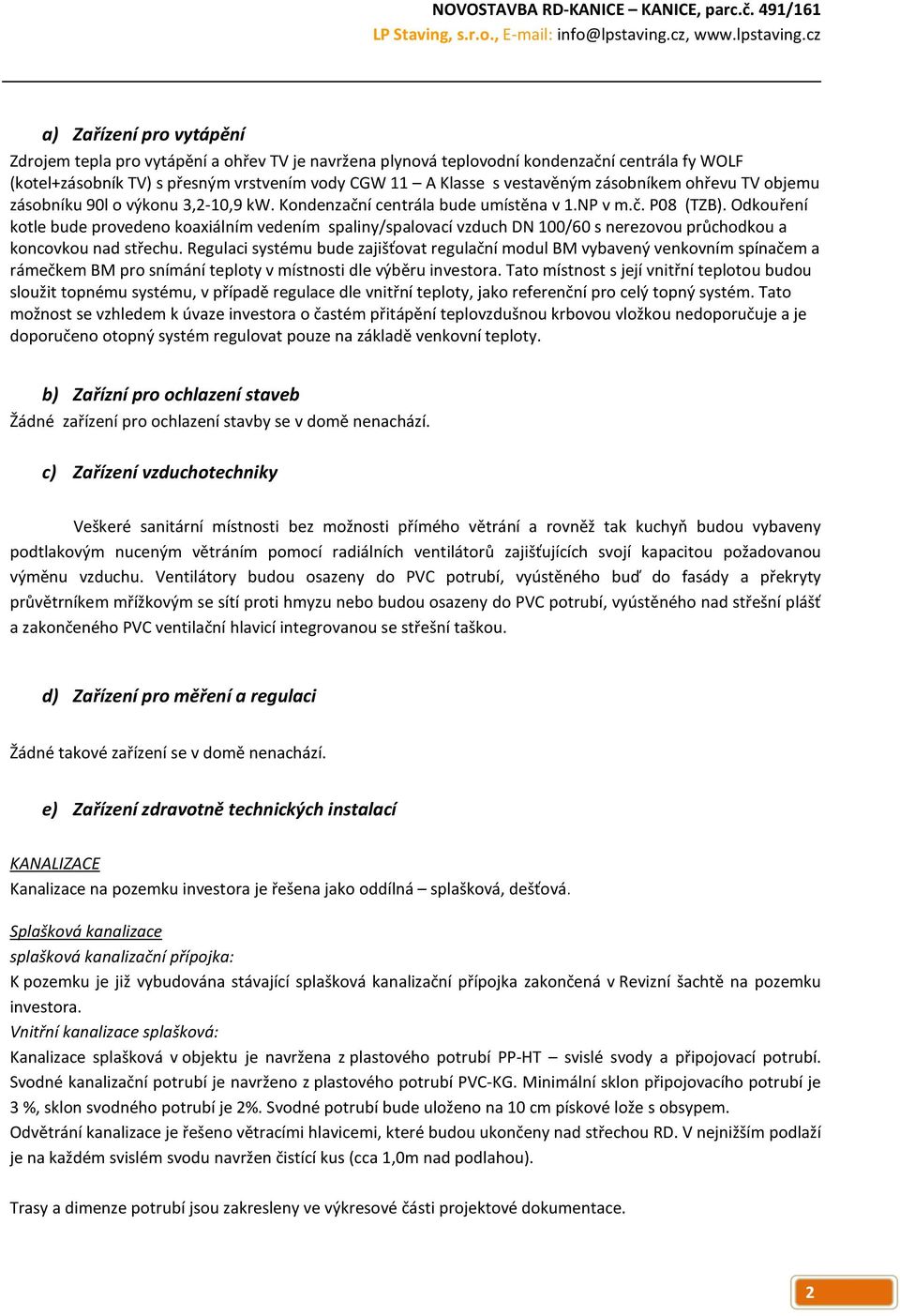

2 a) Zařízení pro vytápění Zdrojem tepla pro vytápění a ohřev TV je navržena plynová teplovodní kondenzační centrála fy WOLF (kotel+zásobník TV) s přesným vrstvením vody CGW 11 A Klasse s vestavěným zásobníkem ohřevu TV objemu zásobníku 90l o výkonu 3,2-10,9 kw. Kondenzační centrála bude umístěna v 1.NP v m.č. P08 (TZB). Odkouření kotle bude provedeno koaxiálním vedením spaliny/spalovací vzduch DN 100/60 s nerezovou průchodkou a koncovkou nad střechu. Regulaci systému bude zajišťovat regulační modul BM vybavený venkovním spínačem a rámečkem BM pro snímání teploty v místnosti dle výběru investora. Tato místnost s její vnitřní teplotou budou sloužit topnému systému, v případě regulace dle vnitřní teploty, jako referenční pro celý topný systém. Tato možnost se vzhledem k úvaze investora o častém přitápění teplovzdušnou krbovou vložkou nedoporučuje a je doporučeno otopný systém regulovat pouze na základě venkovní teploty. b) Zařízní pro ochlazení staveb Žádné zařízení pro ochlazení stavby se v domě nenachází. c) Zařízení vzduchotechniky Veškeré sanitární místnosti bez možnosti přímého větrání a rovněž tak kuchyň budou vybaveny podtlakovým nuceným větráním pomocí radiálních ventilátorů zajišťujících svojí kapacitou požadovanou výměnu vzduchu. Ventilátory budou osazeny do PVC potrubí, vyústěného buď do fasády a překryty průvětrníkem mřížkovým se proti hmyzu nebo budou osazeny do PVC potrubí, vyústěného nad střešní plášť a zakončeného PVC ventilační hlavicí integrovanou se střešní taškou. d) Zařízení pro měření a regulaci Žádné takové zařízení se v domě nenachází. e) Zařízení zdravotně technických instalací KANALIZACE Kanalizace na pozemku investora je řešena jako oddílná splašková, dešťová. Splašková kanalizace splašková kanalizační přípojka: K pozemku je již vybudována stávající splašková kanalizační přípojka zakončená v Revizní šachtě na pozemku investora. Vnitřní kanalizace splašková: Kanalizace splašková v objektu je navržena z plastového potrubí PP-HT svislé svody a připojovací potrubí. Svodné kanalizační potrubí je navrženo z plastového potrubí PVC-KG. Minimální sklon připojovacího potrubí je 3 %, sklon svodného potrubí je 2%. Svodné potrubí bude uloženo na 10 cm pískové lože s obsypem. Odvětrání kanalizace je řešeno větracími hlavicemi, které budou ukončeny nad střechou RD. V nejnižším podlaží je na každém svislém svodu navržen čistící kus (cca 1,0m nad podlahou). Trasy a dimenze potrubí jsou zakresleny ve výkresové části projektové dokumentace. 2

3 Odhadované množství splaškových vod: Průměrný denní odtok splaškové vody Maximální denní odtok splaškové vody Maximální hodinový odtok splaškové vody Roční odtok splaškové vody 480 l/den 720 l/den 40,5l/h 175,2 m3/rok Dešťová kanalizace Zadržené dešťové vody ze střechy RD budou odvedeny do veřejné dešťové kanalizace dešťová kanalizační přípojka: K pozemku je již vybudována stávající dešťová kanalizační přípojka zakončená v Revizní šachtě na pozemku investora. Dešťové vody ze zpevněných ploch budou pomocí spádování odvedeny a vsakovány přímo na pozemku. Odborný odhad množství dešťových vod Celkové množství srážek Q, které dopadne na budovu a příslušný pozemek: Q = j A/1000 = /1000 = 309,10 m3.rok 1 j roční úhrn srážek v dané lokalitě Brno = 500 mm.m 3.rok 1 (dle mapy ČR) A plocha pozemku vč. zastavěných ploch Zákres stávajících je pouze informativní. Před započetím zemních prací je třeba zajistit přesné vytýčení všech stávajících. V blízkosti je třeba provádět zemní práce ručně (1,0 m na každou stranu). Budou respektovány požadavky správců a je třeba dodržet normu ČSN Prostorové uspořádání VODOVOD K pozemku je již vybudována stávající vodovodní přípojka zakončena ve vodoměrné šachtě na pozemku investora, odkud se napojíme vlastním domovním vodovodem pro RD. Vodoměr bude umístěn v technické místnosti. Vodovodní přípojka od vodoměrné šachty k domu bude provedena z polyetylénových trub HDPE DN 25, musí být zachováno krytí vodovodního potrubí min. 1200mm od upraveného terénu. Bilance spotřeby vody v objektu -potřeba vody dle vyhlášky č.120/2011sb. je 36 m3/rok na osobu Obyvatel 4 osoby 120,0 l/osob.den Průměrná denní spotřeba vody Qp= n * q = 4 * 120 = 480 l/den n počet zásobovaných obyvatel q specifická spotřeba vody Maximální denní spotřeba vody Qd = Qp * kd = 480 * 1,5 = 720 l/den k d-koeficient denní nerovnoměrnosti Maximální hodinová potřeba vody Qh = Qm * kh = 720 * 1,35 = 972 l/den = 40,5 l/hod 3

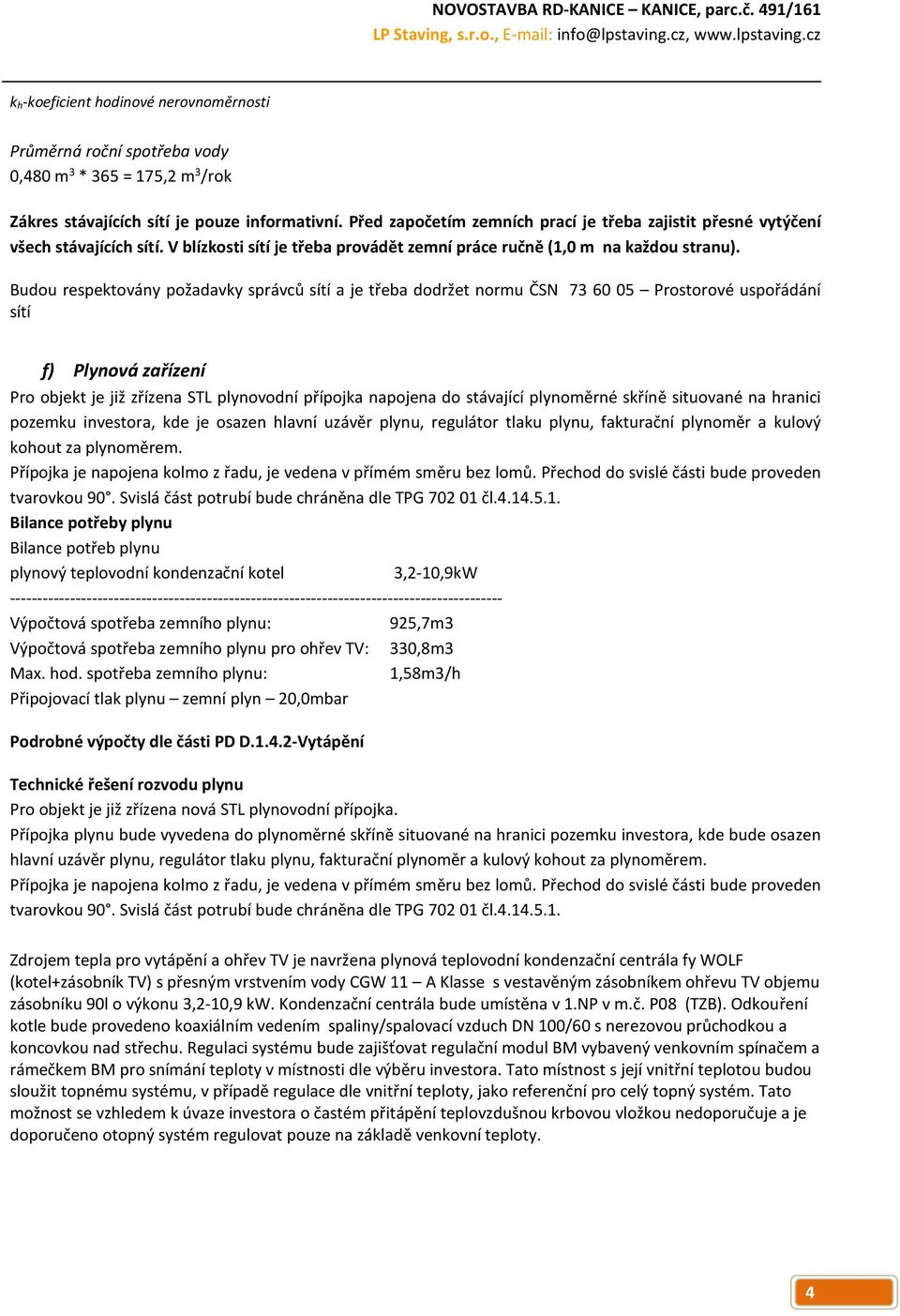

4 k h-koeficient hodinové nerovnoměrnosti Průměrná roční spotřeba vody 0,480 m 3 * 365 = 175,2 m 3 /rok Zákres stávajících je pouze informativní. Před započetím zemních prací je třeba zajistit přesné vytýčení všech stávajících. V blízkosti je třeba provádět zemní práce ručně (1,0 m na každou stranu). Budou respektovány požadavky správců a je třeba dodržet normu ČSN Prostorové uspořádání f) Plynová zařízení Pro objekt je již zřízena STL plynovodní přípojka napojena do stávající plynoměrné skříně situované na hranici pozemku investora, kde je osazen hlavní uzávěr plynu, regulátor tlaku plynu, fakturační plynoměr a kulový kohout za plynoměrem. Přípojka je napojena kolmo z řadu, je vedena v přímém směru bez lomů. Přechod do svislé části bude proveden tvarovkou 90. Svislá část potrubí bude chráněna dle TPG čl Bilance potřeby plynu Bilance potřeb plynu plynový teplovodní kondenzační kotel 3,2-10,9kW Výpočtová spotřeba zemního plynu: 925,7m3 Výpočtová spotřeba zemního plynu pro ohřev TV: 330,8m3 Max. hod. spotřeba zemního plynu: 1,58m3/h Připojovací tlak plynu zemní plyn 20,0mbar Podrobné výpočty dle části PD D Vytápění Technické řešení rozvodu plynu Pro objekt je již zřízena nová STL plynovodní přípojka. Přípojka plynu bude vyvedena do plynoměrné skříně situované na hranici pozemku investora, kde bude osazen hlavní uzávěr plynu, regulátor tlaku plynu, fakturační plynoměr a kulový kohout za plynoměrem. Přípojka je napojena kolmo z řadu, je vedena v přímém směru bez lomů. Přechod do svislé části bude proveden tvarovkou 90. Svislá část potrubí bude chráněna dle TPG čl Zdrojem tepla pro vytápění a ohřev TV je navržena plynová teplovodní kondenzační centrála fy WOLF (kotel+zásobník TV) s přesným vrstvením vody CGW 11 A Klasse s vestavěným zásobníkem ohřevu TV objemu zásobníku 90l o výkonu 3,2-10,9 kw. Kondenzační centrála bude umístěna v 1.NP v m.č. P08 (TZB). Odkouření kotle bude provedeno koaxiálním vedením spaliny/spalovací vzduch DN 100/60 s nerezovou průchodkou a koncovkou nad střechu. Regulaci systému bude zajišťovat regulační modul BM vybavený venkovním spínačem a rámečkem BM pro snímání teploty v místnosti dle výběru investora. Tato místnost s její vnitřní teplotou budou sloužit topnému systému, v případě regulace dle vnitřní teploty, jako referenční pro celý topný systém. Tato možnost se vzhledem k úvaze investora o častém přitápění teplovzdušnou krbovou vložkou nedoporučuje a je doporučeno otopný systém regulovat pouze na základě venkovní teploty. 4

5 Materiálové řešení, pokládka plynovodu Vnitřní rozvody jsou navrženy z potrubí ocelového závitového spojovaného svařováním. Potrubí vedené v drážkách ve zdi bude opatřeno základním nátěrem. Potrubí volně vedené, bude označeno identifikačním nátěrem 6200 chromová žluť. Potrubí procházející přes stěnové konstrukce bude opatřen ochrannou trubkou, přesahující na každé straně o 10mm. Potrubí vedené v zemi je navrženo z izolované ocel. potrubí DN 32 (BRALEN ), potrubí bude kladeno na pískové lože, obsyp bude proveden z písku do úrovně 200mm nad vrchol potrubí, zásyp bude proveden vytěženou zeminou, nad vrchol potrubí bude připevněn signalizační vodič vyvedený do skříně s armaturami. Nad obsyp bude uložena výstražná fólie. Při kladení, montáži a svařování plynovodu a přípojek z PE je nutno důsledně dodržovat články 5 a 6 technických pravidel G Plynovody a přípojky z PE a G zemní montážní práce. Trubky nebo sekce nutno ukládat za použití širokých pásů, plynule bez nárazů na stěny nebo dno rýhy. Jednotlivé sekce se spojí svarem v rýze. Při přemisťování a zatahování nesmí docházet k ohybům potrubí o poloměru menším než je uvedeno v tabulce 4 pravidel G V zelených plochách bude provedeno nejprve sejmutí ornice z celého stavebního pruhu. Komunikace bude uvedena do původního stavu. V situaci jsou podzemní vedení zakreslena pouze informativně, před zahájením zemních prací je nutné přizvat správce všech podzemních vedení k jejich přesnému vytyčení. Zemní práce budou prováděny v souladu s ČSN a navazujících, prostorová vedení v souladu s ČSN a s ostatními doplňujícími předpisy. Ručně budou prováděny výkopové práce v místech křížení s podzemními vedeními, při těsném křížení bude postupováno v souladu s požadavky jejich správců. Dokumentace je zpracována dle vyhlášky č. 499/206 Sb., zákona 183/206 Sb. A stanovených podmínek ve Smlouvě o připojení. Zkoušení Tlakovou zkoušku nového plynovodu zajistí dodavatelská organizace pracovníkem s odbornou způsobilostí. Zkoušení vnitřního plynovodu se provede dle TPG čl.6, nejvyšší zkušební tlak je 15 kpa. Tlakové zkoušky pevnosti a těsnosti plynovodu se provádějí způsobem vybraným z EN Plynovody z polyetylénu do 10 barů vč. dle ČSN EN Provozovatel distribuční soustavy v rámci působnosti RWE a.s. požaduje provedení tlakové zkoušky na pevnost a těsnost vzduchem nebo inertním plynem zkušebním přetlakem 5.8-6,2 baru dle TPG čl O výsledku zkoušek vyhotoví dodavatel zápisy. Potrubí uložené v zemi musí být před zahájením tlakování zasypáno, mimo armatur a rozebíratelných spojů. Průběh a podmínky pro tlakovou zkoušku jsou uvedeny v ČSN čl. 174 až 189 a TPG (2003). Bezpečnost a ochrana zdraví Při projektování vnitřního plynovodu bylo postupováno dle ČSN EN 1775, TPG ,TPG ,TPG a vyhlášek 21/1979 Sb. ve znění vyhl. č.554/1990 Sb. a dalších souvisejících vyhlášek a předpisů. Při montáži je třeba dodržet Pravidla o bezpečnosti a ochraně zdraví při práci v plynárenství. Manipulovat se zařízením smí pouze řádně zaškolená a s provozními a bezpečnostními podmínkami seznámená obsluha. Zákres stávajících je pouze informativní. Před započetím zemních prací je třeba zajistit přesné vytýčení všech stávajících. V blízkosti je třeba provádět zemní práce ručně (1,0 m na každou stranu). 5

6 Budou respektovány požadavky správců a je třeba dodržet normu ČSN Prostorové uspořádání g) Zařízení silnoproudé elektroniky včetně bleskosvodů V RD bude el. instalace provedena vodiči CYKY, příp. můstkovými vodiči CYKYL. V objektu se vedení zásadně ukládá skrytě. Pouze v nebytových prostorách a při dostatečné montáži lze vedení klást na povrchu. Jestliže se bude dodatečně připojovat větší spotřebič (s výkonem 2 kw a více), připojí se na doplněný jistič a zřídí se samostatný vývod (příp. opatřený samostatným hlavním vypínačem apod.) na místo určené investorem. Vnější vlivy jsou ve všech místnostech normální. Uzemnění bleskosvodů zajištěn základový zemnič umístěny pod základovými konstrukcemi. Materiál musí být volen z hlediska požadované životnosti objektu. Zákres stávajících je pouze informativní. Před započetím zemních prací je třeba zajistit přesné vytýčení všech stávajících. V blízkosti je třeba provádět zemní práce ručně (1,0 m na každou stranu). Budou respektovány požadavky správců a je třeba dodržet normu ČSN Prostorové uspořádání h) Zařízení slaboproudé elektroniky TELEVIZNÍ ANTÁNA Vzhledem k tomu, že není rozhodnuto o druhu příjmu /pozemní stanice, SAT, kabelová televize/, bude připraveno vytrubkování s vloženým protahovací vodičem. AUTONOMNÍ HLÁSIČ PO Ve smyslu vyhlášky č. 23/2008 bude RD osazen zařízením autonomní detekce a signalizace. Toto zařízení musí být umístěno v části RD vedoucím směrem do únikové cesty. Brno, květen 2014 Ing. Eva Nováková 6
