1 KROHNE 09/2001 D 31 IF20 01 CZ IFC 020 K, F, E Převodník pro magneticko-indukční průtokoměry snadná montáž a obsluha příznivá cena, chyba měření <0,3 % z měřené hodnoty standardně s rozhraním HART a RS485 vnitřní diagnostika Plováčkové průtokoměry Vírové průtokoměry Proudoznaky Magneticko-indukční průtokoměry Ultrazvukové průtokoměry Hmotnostní průtokoměry Hladinoměry Komunikace Inženýrské systémy a řešení

2 IMoCom převodník IFC 020 pro magneticko-indukční průtokoměry Kvalita Převodníky IFC 020 jsou vyráběny firmou Krohne podle norem ISO Bezpečnost bezpečnost provozu IFC 020 v souladu s evropskými normami, splňuje požadavky CE pro elektromagnetickou kompatibilitu a elektrickou bezpečnost všechny svorky a pojistky s ochranou proti neúmyslnému doteku. Dodávaná provedení IFC 020 K kompaktní provedení IFC 020 F oddělené provedení (montáž na zeď) IFC 020 E oddělené provedení (zásuvný modul) Převodník s místním ukazováním (displejem), ovládacími prvky a rozhraními RS 485 a HART. Všechny provozní parametry jsou nastaveny při výrobě podle zadaných údajů a mohou být uživatelem kdykoliv změněny. Standardní provedení firmy Krohne převodník signálu řízený mikroprocesorem, číslicové zpracování signálu zajišťuje spolehlivost a dlouhodobou stabilitu patentovaný velmi rychlý systém zpracování signálu umožňuje použití průtokoměru i pro obtížné aplikace svorky a všechny moduly převodníku jsou zásuvné, snadno vyměnitelné a doplnitelné (budoucími komunikačními standardy) řada programovatelných funkcí proudový, pulzní a stavový výstup měření průtoku v obou směrech potlačení malých průtoků signalizace mezních hodnot nebo indikace směru průtoku načítání celkového objemu prostřednictvím pasivního, galvanicky odděleného pulzního výstupu. Modulární systém firmy Krohne s převodníkem IFC 020 IFC 020 F/D Modulární systém firmy Krohne umožňuje použití nejvhodnějšího průtokoměru (snímače a převodníku) pro vaši konkrétní aplikaci jak z ekonomického, tak z technického hlediska Převodník IFC 020 je kompatibilní se všemi snímači firmy Krohne. Kompaktní systémy (K): Oddělené systémy (F+E): snímač a převodník tvoří kompaktní jednotku a jsou pevně spojeny. snímač a převodník jsou samostatné jednotky, elektricky propojené signálními a budicími kabely. Podrobné údaje o jednotlivých snímačích (IFS...) jsou uvedeny v příslušných samostatných prospektech: ALTOFLUX... / AQUAFLUX... / ECOFLUX... / PROFIFLUX... / VARIFLUX... 2 Teflon je registrovaná ochranná známka firmy Du Pont. Kompaktní systémy Oddělené systémy Charakteristika snímačů s pevně namontovaným Snímače Systém s IFC 020 F+E Jmenovitá Měřicí trubice / připojení IFC 020 K světlost ECOFLUX IFM 1020 K ECOFLUX IFS 1000 F ECOFLUX IFM 1020 F DN výstelka Teflon -PFA, IFM 1020 E 3 /8-6 bezpřírubové provedení AQUAFLUX 020 K AQUAFLUX F AQUAFLUX 020 F DN výstelka z tvrdé gumy 020 E 3/8-40 ( DN 25 / 1 ), přírubové provedení ALTOFLUX IFM 4020 K ALTOFLUX IFS 4000 F ALTOFLUX IFM 4020 F DN např. výstelka Teflon -PFA, IFM 4020 E 3 /8-40 přírubové provedení PROFIFLUX IFM 5020 K PROFIFLUX IFS 5000 F PROFIFLUX IFM 5020 F DN měřicí trubice ze sintrovaného IFM 5020 E 1 /10-4 korundu, bezpřírubové prov. VARIFLUX IFM 6020 K VARIFLUX IFS 6000 F VARIFLUX IFM 6020 F DN výstelka Teflon -PFA IFM 6020 E 1 /10-3 potravinářská a hygienická připojení

3 Maximální rozsah průtoku Q 100% Maximální rozsahy průtoku Průtok pro Q = 100 % volitelný v rozsahu od 6 l/h do m 3 /h nebo od 0,4 do US gal/min, odpovídá rychlosti průtoku v rozsahu v = 0,3 až 12 m/s nebo 1 až 40 ft/s (viz tabulky níže). Jednotky nastavitelné na l/h, m 3 /h, US gal/min, jedna jednotka definovaná uživatelem, např. m 3 /min nebo miliony US galonů za den. Tabulky průtoku v = rychlost průtoku v m/s Jmen. světlost Maximální rozsah Q100% vm 3 /h DN v = 0,3 m/s v = 1 m/s v = 12 m/s mm palce (minimum) (maximum) 2, /10 1/8 1/4 3/8 1/2 3/ / ,0053 0,0136 0,0306 0,0849 0,1909 0,3393 0,5302 0,8686 1,358 2,121 3,584 5,429 8,483 13,26 19,09 33,93 53,02 76,35 135,8 212,1 305,4 415,6 542,9 662,8 848,2 0,0177 0,4520 0,1018 0,2827 0,6362 1,131 1,767 2,895 4,524 7,069 11,95 18,10 28,27 44,18 63,62 113,1 176,7 254,5 452,4 706, ,2121 0,5429 1,222 3,392 7,634 13,57 21,20 34,74 54,28 84,82 143,3 217,1 339,2 530,1 763, v = rychlost průtoku ve ft/s Jmen. světlost Q100% v US gal/min DN mm palce v = 1 ft/s (minimum) v = 40 ft/s (maximum) 2, /10 1/8 1/4 3/8 1/2 3/ /4 1 1 / / ,0245 0,0383 0,1530 0,3735 0,8405 1,494 2,334 3,824 5,979 9,339 15,78 23,90 37,35 58,38 84,05 149,43 233,4 336,2 597,9 933, ,979 1,530 6,120 14,93 33,61 59,75 93,34 153,0 239,0 373,5 630,9 955, Hranice chyb podle EN Displej, číselné hodnoty, pulzní výstup F maximální chyba v % z měřené hodnoty (nikoliv obvyklá hodnota) v rychlost průtoku v m/s a ft/s Referenční podmínky Měřená kapalina voda, C Elektrická vodivost > 300 µs/cm Napájení Teplota prostředí U N (± 2%) C Ustálení 30 minut Uklidňovací délky před/za 10 DN/2 DN (DN = světlost snímače) Snímač řádně uzemněný a vystředěný Kalibrace snímačů metodou přímého porovnání objemů na úředně ověřených a schválených tratích podle EN Jmenovitá světlost Maximální chyba v % z měřené hodnoty (= MH) Křivka DN v mm palcích v 1 m/s v < 1 m/s DN 2,5 6* 1 /10 1 /4 * ± 0,5 % z MH ± (0,4 % z MH + 1 mm/s) B (IFS 1000 F všechny světlosti) DN 10 3 /8 ± 0,3 % z MH ± (0,2 % z MH + 1 mm/s) A Proudový výstup hranice chyb stejná jako výše, navíc ± 10 µa Reprodukovatelnost a opakovatelnost 0,1 % z MH, minimálně 1 mm/s při konstantním průtoku * u IFS 6000 F (DN 2,5 4) přídavná chyba ± 0,3 % z MH Vnější vlivy obvyklé hodnoty maximální hodnoty Teplota prostředí Pulzní výstup 0,003 % z MH (1) 0,01 % z MH (1) při odchylce 1 K Proudový výstup 0,01 % z MH (1) 0,025 % z MH (1) při odchylce 1 K Napájení < 0,02 % z MH 0,05 % z MH při odchylce 10 % Zátěž < 0,01 % z MH 0,02 % z MH při maximální povolené zátěži, viz strany 4 a 5 (1) Všechny převodníky firmy KROHNE jsou podrobeny klimatickým testům, trvajícím minimálně 20 hodin při různých teplotách prostředí od 20 do + 60 C; tyto testy jsou řízeny počítačem. 3

4 Technické údaje Zodpovědnost za vhodné a přiměřené použití přístrojů nese zákazník. Provedení s displejem, ovládacími prvky a rozhraními RS 485 a HART (na přání software CONFIG a adaptér RS 232 pro programování pomocí PC (s MS-DOS), připojení na rozhraní IMoCom = vnitřní komunikační sběrnice) Proudový výstup Funkce všechny provozní parametry programovatelné, galvanicky oddělený Proud 0 20 ma nebo 4 20 ma Aktivní výstup zátěž max. 500 Ω Pasivní výstup vnější napětí: Vss Vss zátěž: min.... max Ω Ω Signalizace chyb 0 / 3,6 / 22 ma Obousměrné měření rozlišování směru průtoku stavovým výstupem Pulzní výstup Funkce všechny provozní parametry programovatelné galvanicky oddělený digitální dělička s nestejnou vzdáleností pulzů, proto musí připojené čítače splňovat požadavek: hradlování čítače 1000 [s; ;Hz] P 100% kde P 100% je frekvence pulzů při průtoku Q 100% Frekvence pro Q = 100 % 10, 100 nebo 1000 pulzů za sekundu (= Hz), pevná nebo nastavitelná v pulzech na litr, m 3 nebo US galon Aktivní výstup připojení: elektronická počítadla (EC) vnitřní napětí: 15 Vss, z proudového výstupu zátěž: I max < 23 ma není-li zapojen proudový výstup I max < 3 ma je-li zapojen proudový výstup Pasivní výstup připojení: elektromechanická (EMC) nebo elektronická (EC) počítadla vnitřní napětí: U ext 30 Vss / 24 Vstř proud zátěží: I max < 150 ma Šířka pulzu 50, 100, 200 nebo 500 ms, volitelná při frekvenci do 10 Hz symetrická pro frekvence > 10 Hz Obousměrné měření rozlišování směru průtoku stavovým výstupem Stavový výstup (pasivní) Funkce nastavitelný pro indikaci směru průtoku, hlášení chyb, mezní kontakt Připojení vnější napětí: U ext 30 Vss / 24 Vstř trvalý proud: I max < 150 ma Řídicí vstup (pasivní) pouze u IFC 020 E Funkce - nastavitelný pro nulování počítadel, nastavení výstupů na minimální hodnoty nebo zachování aktuálního stavu na výstupech - inicializace funkcí nízkými nebo vysokými úrovněmi řídicích signálů Řídicí signály U max : 24 Vstř 32 Vss (libovolná polarita) 0 : 1,4 V 2 V 1 : 3 V 4 V Časová konstanta 0,2 až 99,9 s, nastavitelná v krocích po 0,1 s Potlačení malých průtoků zapnutí: 1 až 19 % vypnutí: 2 až 20 % } z Q 100%, nastavitelné po 1 % krocích Místní ukazování 3řádkový LCD displej Funkce displeje zobrazení okamžitého průtoku v obou směrech, proteklého množství (7 míst), nebo sloupcový displej BARGRAPH s 25 znaky se zobrazením v procentech, chybová hlášení Jednotky okamžitý průtok l/s, m 3 /h, US galon/min, jedna volně nastavitelná jednotka podle požadavku uživatele (např. hl/den apod.) proteklé množství l, m 3, US galon, jedna volně nastavitelná jednotka podle požadavku uživatele (např. hl) Komunikační jazyk angličtina, němčina, francouzština Displej 1. řádek (horní) 8místný, 7segmentový displej, obsahující symboly pro ovládací tlačítka 2. řádek (střední) 10místný, 14segmentový textový displej 3. řádek (dolní) 6 značek pro určení okamžitého zobrazení 4

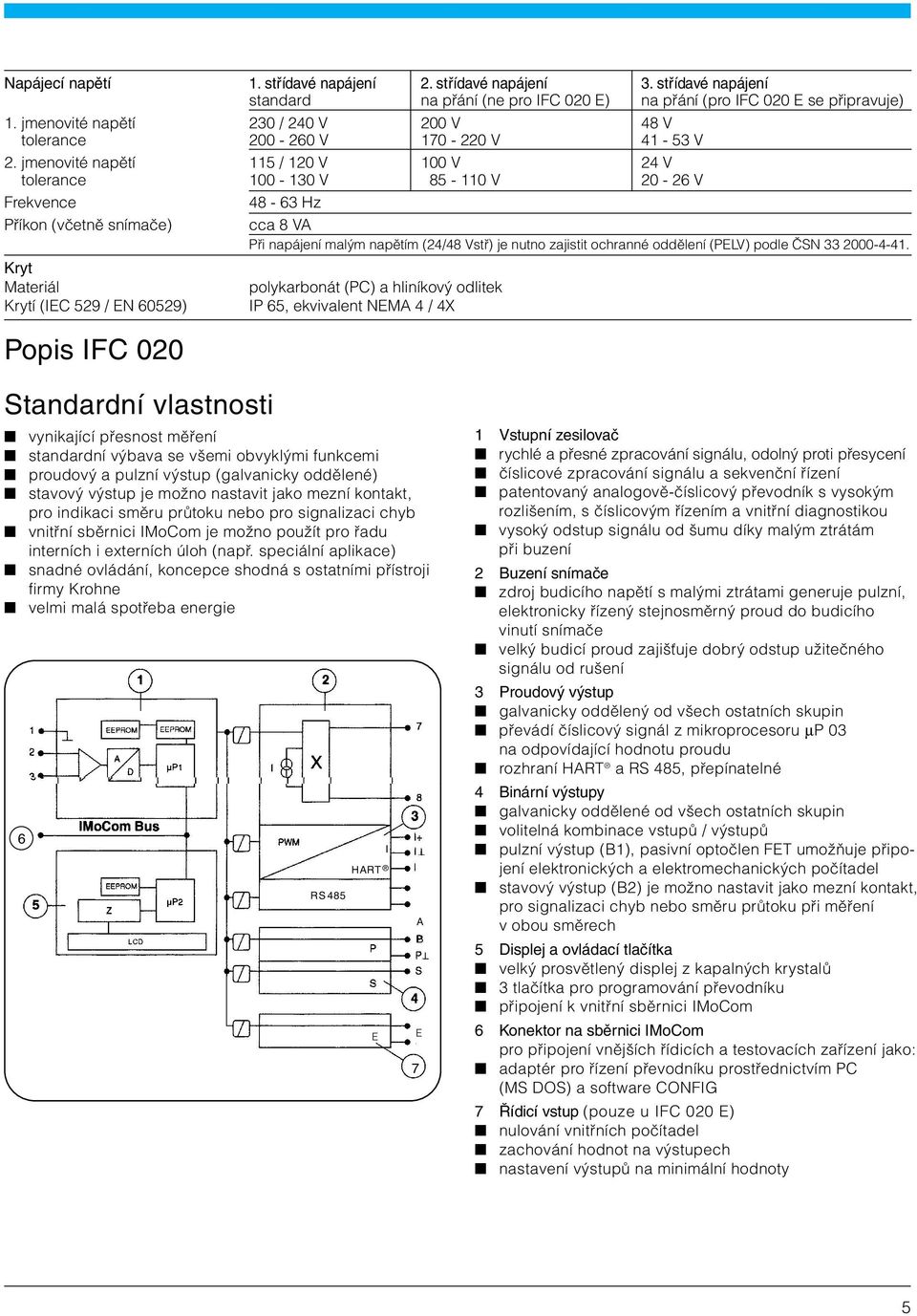

5 Napájecí napětí 1. střídavé napájení 2. střídavé napájení 3. střídavé napájení standard na přání (ne pro IFC 020 E) na přání (pro IFC 020 E se připravuje) 1. jmenovité napětí 230 / 240 V 200 V 48 V 1. tolerance V V V 2. jmenovité napětí 115 / 120 V 100 V 24 V 2. tolerance V V V Frekvence Hz Příkon (včetně snímače) cca 8 VA Při napájení malým napětím (24/48 Vstř) je nutno zajistit ochranné oddělení (PELV) podle ČSN Kryt Materiál polykarbonát (PC) a hliníkový odlitek Krytí (IEC 529 / EN 60529) IP 65, ekvivalent NEMA 4 / 4X Popis IFC 020 Standardní vlastnosti vynikající přesnost měření standardní výbava se všemi obvyklými funkcemi proudový a pulzní výstup (galvanicky oddělené) stavový výstup je možno nastavit jako mezní kontakt, pro indikaci směru průtoku nebo pro signalizaci chyb vnitřní sběrnici IMoCom je možno použít pro řadu interních i externích úloh (např. speciální aplikace) snadné ovládání, koncepce shodná s ostatními přístroji firmy Krohne velmi malá spotřeba energie 6 I HART RS 485 A B E E 7 1 Vstupní zesilovač rychlé a přesné zpracování signálu, odolný proti přesycení číslicové zpracování signálu a sekvenční řízení patentovaný analogově-číslicový převodník s vysokým rozlišením, s číslicovým řízením a vnitřní diagnostikou vysoký odstup signálu od šumu díky malým ztrátám při buzení 2 Buzení snímače zdroj budicího napětí s malými ztrátami generuje pulzní, elektronicky řízený stejnosměrný proud do budicího vinutí snímače velký budicí proud zajišťuje dobrý odstup užitečného signálu od rušení 3 Proudový výstup galvanicky oddělený od všech ostatních skupin převádí číslicový signál z mikroprocesoru µp 03 na odpovídající hodnotu proudu rozhraní HART a RS 485, přepínatelné 4 Binární výstupy galvanicky oddělené od všech ostatních skupin volitelná kombinace vstupů / výstupů pulzní výstup (B1), pasivní optočlen FET umožňuje připojení elektronických a elektromechanických počítadel stavový výstup (B2) je možno nastavit jako mezní kontakt, pro signalizaci chyb nebo směru průtoku při měření v obou směrech 5 Displej a ovládací tlačítka velký prosvětlený displej z kapalných krystalů 3 tlačítka pro programování převodníku připojení k vnitřní sběrnici IMoCom 6 Konektor na sběrnici IMoCom pro připojení vnějších řídicích a testovacích zařízení jako: adaptér pro řízení převodníku prostřednictvím PC (MS DOS) a software CONFIG 7 Řídicí vstup (pouze u IFC 020 E) nulování vnitřních počítadel zachování hodnot na výstupech nastavení výstupů na minimální hodnoty 5

6 Rozměry a hmotnosti Převodník IFC 020 F Rozměry v mm a (palcích) Hmotnost cca 3,8 kg 160 (6.30 ) 144 (5.6 ) 9 (4x) (dia ) 220 (8.66 ) 258 (10.16 ) 34 (1.34 ) 120 (4.72 ) 27.5 (1.08 ) 116 (4.57 ) Propojovací krabice ZD pro měření kapalin s teplotou > 150 C Rozměry v mm a (palcích) Hmotnost cca 0,5 kg 80 (3.15 ) 57 (2.24 ) 22 (0.87 ) 125 (4.92 ) 68 (2.68 ) 6

7 Převodník IFC 020 E Rozměry v mm a (palcích) Hmotnost cca 1,4 kg Skříň 19 pro zásuvné moduly, podle DIN 41494, Část 5 vodicí kolejnička konektory, typ F podle DIN X1 X2 díra se závitem (M2,5) pro čelní panely ± 0.4 (19 ± ) ± 1.6 (18.31 ± 0.06 ) 1 TE = 5,08 mm = 0,20 palce 1 HE = 44,17 mm = 1,74 palce 3HE = (5.22 ) otvory pro konektory 90 (3.54 ) 122 (4.80 ) 21 TE = (4.20 ) 84 TE = (16.80 ) ( ) (6.30 ) Objednací čísla skříně 19 skříň 19 s vodicí kolejničkou, předběžně smontováno skříň 19 zcela smontovaná včetně zabudovaného IFC 020 E, (230 V) konektory s pájecími špičkami (115 V) montážní rovina pro konektory montážní rovina pro čelní panely čelní panely: 02 TE TE TE TE TE TE speciální provedení pro konektory s pájecími špičkami X1 + X2: šroub 1) wire-wrap (1x1) mm Termi-Point (0,8x1,6) mm ) matice a podložky Signální kabely A (typ DS) a B (typ BTS) Signální kabel A (typ DS) s dvojitým stíněním součástí dodávky je 10 m Signální kabel B (bootstrap, typ BTS) s trojitým stíněním Na přání pro větší délky kabelů, tj. vzdálenosti mezi převodníkem a snímačem (pouze IFC 020 E). 1 lanko, 1. stínění, 0,5 mm 2 2 izolace 3 lanko 0,5 mm 2 4 speciální fólie, 1. stínění 5 izolace 6 kovová fólie, 2. stínění 7 lanko, 2. stínění, 0,5 mm 2 8 vnější plášť 11 nepravý vodič 12 izolace 13 speciální fólie, 1. stínění 14 izolace 15 lanko 0,5 mm 2 16 lanko, 1. stínění, 0,5 mm 2 17 speciální fólie, 2. stínění 18 lanko, 2. stínění, 0,5 mm 2 19 izolace 10 kovová fólie, 3. stínění 11 lanko, 3. stínění, 0,5 mm 2 12 vnější plášť 7

8 Schémata zapojení vstupů a výstupů Charakteristika svorek IFC 020 E oddělené prov., modul 19 do panelu, pruh svorek X2 IFC 020 F oddělené provedení pro montáž na zeď IFC 020 K kompaktní provedení Počítadlo elektromechanické (EMC) elektronické (EC) Milliampérmetr 0 nebo 4 20 ma Tlačítko, kontakt N/O I proudový výstup P pulzní výstup S stavový výstup E řídicí vstup (pouze u IFC 020 E) RS 485 rozhraní Aktivní režim (mód) Proudový výstup poskytuje napájení pro provoz vstupů a výstupů. Vnější napájecí zdroj (U ext ), Uss nebo Ustř, polarita připojení libovolná Stejnosměrné napájení, vnější napájecí zdroj (U ext ), pozor na polaritu připojení Pasivní režim (mód) Pro provoz vstupů a výstupů je nutno použít vnější napájecí zdroj. ➀ Proudový výstup I aktivní ➁ Proudový výstup I pasivní ➂ Stavový výstup S pasivní ➃ Stavový výstup S aktivní s proudovým výstupem I a bez něj zátěž zátěž I = 0/4 20 ma R i < 500 Ω Uext 15 Vss* I = 0/4 20 ma R i < 500 Ω * viz strana 4 Uext 30 Vss / 24 Vstř Imax 150 ma (včetně pulzního výstupu P) Uint 15 Vss z proud. výstupu Imax 3 ma s proud. výstupem Imax 23 ma bez proud. výstupu ➄ Pulzní výstup P pasivní ➅ Pulzní výstup P aktivní (a proudový výstup I aktivní) pro elektronická počítadla s proudovým výstupem I a bez něj ➆ Rozhraní RS 485 ➇ Řídicí vstup C pasivní (pouze u IFC 020 E) U ext 30 Vss / 24 Vstř I max 150 ma (včetně stavového výstupu S) U int 15 Vss z proud. výstupu I max 3 ma s proud. výstupem I max 23 ma bez proud. výstupu R (15 V/I max ) Uext 30 Vss / 24 Vstř Imax 6 ma 8

9 Připojení k síti Elektrické připojení je nutno provést podle normy ČSN Základní ustanovení pro elektrická zařízení. Při napájení malým napětím (24 Vstř/ss) je nutno zajistit ochranné oddělení podle ČSN (IFC 020 E: napájení 24 Vstř se připravuje). IFC 020 K a IFC 020 F Napájení Výstupy Zemnicí svorka Ustř: V Ustř: 24 / 48 V Uss: 24 V L N 1L~ 0L~ L+ L B A nepoužívat PE FE FE } ochranný vodič funkční zem IFC 020 E: připojení k síti viz stranu 11, schémata zapojení I - IV. (Význam zkratek P, B, A, atd. - viz stranu 8). Propojení odděleného provedení převodník IFC 020 F a IFC 020 E snímač A signální kabel A (typ DS), s dvojitým stíněním, max. délka viz Diagram A B signální kabel B (typ BTS), s trojitým stíněním, max. délka viz Diagram B (pouze IFC 020 E) C kabel buzení, minimální průřez (A F) a maximální délka viz tabulku níže (pro IFC 020 F jednoduché stínění) D vysokoteplotní silikonový kabel, 3x1,5 mm 2 Cu (14 AWG), jednoduché stínění, délka max. 5 m E vysokoteplotní silikonový kabel, 2x1,5 mm 2 Cu (14 AWG), délka max. 5 m A F příčný průřez kabelu buzení C v Cu, viz tabulku níže L maximální délka kabelu κ elektrická vodivost měřené kapaliny ZD propojovací krabice, nutno použít spolu s kabely D a E pro snímače ALTOFLUX IFS 4000, PROFIFLUX IFS 5000 a VARIFLUX IFS 6000, jestliže je teplota měřené kapaliny vyšší než 150 C Délka kabelu buzení C (pro IFC 020 F s jednoduchým stíněním!) Diagram A Délka L Minimální průřez A F m ft 2x0,75 mm 2 2 x 18 AWG m ft 2x1,50 mm 2 2 x 14 AWG m ft 2x2,50 mm 2 2 x 12 AWG Délka signálních kabelů A (typ DS) a B (typ BTS) (signální kabel B pouze pro IFC 020 E) Snímač Jmenovitá světlost Signální kabel DN mm palce A B AQUAFLUX F /8-40 A1 B1 ECOFLUX IFS 1000 F /8-1 /2 A4 B A3 B2 ALTOFLUX IFS 2000 F A1 B1 ALTOFLUX IFS 4000 F /8-6 A2 B A1 B1 PROFIFLUX IFS 5000 F 002,5-15 1/10-1 /2 A4 B A2 B2 VARIFLUX IFS 6000 F 002,5-15 1/10-1 /2 A4 B A2 B2 ALTOFLUX M /8-12 A1 B1 Diagram B (pouze pro IFC 020 E) 9

10 Schémata zapojení Důležité informace týkající se schémat zapojení. POZOR! Čísla v závorkách udávají jednotlivá lanka stínění, viz obrázky řezů signálními kabely na straně 7. Elektrické připojení je nutno provést podle normy ČSN Základní ustanovení pro elektrická zařízení. Při napájení malým napětím (24 Vstř/ss) je nutno zajistit ochranné oddělení podle ČSN (IFC 020 E: napájení 24 Vss se připravuje). Upozornění pro IFC 020 E: spojky označené * jsou potřebné pouze pro napájecí napětí > 100 Vstř! PE = ochranný zemnicí vodič FE = funkční zem. IFC 020 F schémata zapojení se signálním kabelem A (typ DS) I Teplota měřené kapaliny do 150 C II Teplota měřené kapaliny nad 150 C snímač snímač 10

11 Schémata zapojení IFC 020 E Teplota měřené kapaliny do 150 C I Signální kabel A (typ DS) II Signální kabel B (typ BTS) stř stř/ss stř stř/ss snímač snímač Teplota měřené kapaliny nad 150 C III Signální kabel A (typ DS) IV Signální kabel B (typ BTS) stř stř/ss stř stř/ss snímač snímač 11

12 Přehled měřicích přístrojů vyráběných firmou KROHNE Plováčkové průtokoměry jsou použitelné pro kapaliny a plyny. Mají skleněný, plastový, keramický nebo kovový měřicí kónus (příp. s výstelkou z PTFE), mohou být vybaveny mezními kontakty, příp. převodníkem s elektrickým nebo pneumatickým výstupním signálem. Připojení je přírubové, závitové, pomocí hadicového nátrubku apod. Vyrábějí se ve světlostech DN 6 až DN 150 ve třídě přesnosti až do 0,4. Magneticko-indukční průtokoměry jsou použitelné pro všechny elektricky vodivé kapaliny. Ve výrobním programu jsou speciální provedení pro vodní hospodářství, potravinářský, papírenský a chemický průmysl. K dispozici je široký sortiment provedení ve světlostech DN 2,5 až DN 3000, průtokoměry měří s přesností až 0,2 % z měřené hodnoty, jsou vysoce stabilní, plně programovatelné a měří obousměrně. V sortimentu jsou i průtokoměry pro měření průtoku v nezaplněných potrubích (např. kanalizace), dvouvodičové průtokoměry v jiskrově bezpečném provedení a průtokoměry ve vysokotlakém provedení, speciální magneticko-indukční průtokoměry pro dávkování limonád a ovocných šťáv. Ultrazvukové průtokoměry jsou použitelné pro kapaliny a plyny. Vyráběny jsou jako armatury v jednokanálovém, dvoukanálovém a pětikanálovém provedení, příp. jako dodatečná montážní sada pro přivaření na stávající potrubí. Vyrábějí se ve světlostech DN 25 až DN 3000, měří s přesností až 0,1 % z měřené hodnoty, jsou plně programovatelné a měří obousměrně. Dále jsou k dispozici příložné a přenosné ultrazvukové průtokoměry a průtokoměry ve vysokoteplotním a vysokotlakém provedení. Hmotnostní průtokoměry jsou použitelné pro kapaliny, pasty, kaly, kaše a plyny. Vedle hmotnostního průtoku např. v kg/h rovněž měří měrnou hmotnost, celkovou proteklou hmotnost a teplotu. Dále mohou měřit objemový průtok, koncentraci roztoku, obsah pevných látek, koncentraci cukru ve Brix. Pro měřené kapaliny s vysokým bodem tání mohou být dodány s otápěním. Vyrábějí se pro rozsahy od 0,15 kg/min do kg/min, měří s přesností až 0,15 % z měřené hodnoty, jsou plně programovatelné a měří obousměrně. Snímače hladiny a rozhraní jsou použitelné pro kapaliny. Jsou vyráběny plovákové, bezdotykové (na principu radaru a ultrazvuku) a elektromechanické systémy. Pro signalizaci mezních hladin jsou k dispozici plovákové, kapacitní a vibrační snímače. Do této skupiny rovněž patří ultrazvukový snímač pro měření rozhraní voda kal (používaný hlavně v ČOV). Reflexní hladinoměry pro přesné měření výšky hladiny a rozhraní dvou kapalin a výšky hladiny sypkých materiálů využívají principu TDR. Pro skladovací a výrobní nádrže a reaktory je k dispozici ucelená řada radarových hladinoměrů s vynikajícím poměrem výkon/cena. Měřiče měrné hmotnosti jsou použitelné pro kapaliny. Pracují na radiometrickém principu a mohou sloužit rovněž ke stanovení obsahu pevných částic a koncentrací. Jsou vysoce spolehlivé a měří s přesností lepší než 2 kg/m 3. Pro měření měrné hmotnosti je možno rovněž použít hmotnostní průtokoměry. Přístroje pro kontrolu průtoku jsou použitelné pro kapaliny. Vyráběny jsou indukční snímače s dvouhodnotovým i analogovým výstupem, místní mechanické terčíkové indikátory průtoku a kontaktní průtokoznaky. Připojení je přírubové nebo závitové a vyrábějí se ve světlostech DN 15 až DN 150. Vírové průtokoměry jsou použitelné pro plyny a páru. Vyrábějí se ve světlostech DN 25 až DN 300 a měří s přesností lepší než 1 % z měřené hodnoty. Dodávají se rovněž soupravy pro měření tepla předaného párou. Kalorimetrická tepelná počítadla slouží ve spojení s magneticko-indukčním nebo ultrazvukovým průtokoměrem k měření množství tepla předaného vodou. Přístroje firmy KROHNE jsou vyráběny v souladu s normami ISO Společnými vlastnostmi všech výrobků jsou vysoká přesnost, provozní spolehlivost, dlouhodobá stabilita, energetická nenáročnost, minimální údržba, optimální přizpůsobení požadavkům měření, tj. různá materiálová provedení, hygienická nezávadnost, kompaktní nebo oddělené provedení převodníku signálu, pohodlná a příjemná obsluha, cenová dostupnost. Většina měřicích přístrojů je vyráběna i do prostředí s nebezpečím výbuchu a jsou v ČR schváleny Státní zkušebnou č. 210, průtokoměry vyhovují požadavkům zákona č. 505/1990 Sb. Prodej a servis v České republice Internet: http// (česky a anglicky) KROHNE CZ spol. s r. o. KROHNE CZ spol. s r. o. KROHNE CZ spol. s r. o. sídlo společnosti: pracoviště Praha: pracoviště Ostrava: Soběšická 156 Žateckých 22 Koláčkova Brno Praha Ostrava-Stará Bělá tel.: 05/ , tel.: 02/ tel.: 069/ fax: 05/ fax: 02/ tel.+fax: 069/ brno@krohne.cz praha@krohne.cz ostrava@krohne.cz 12
