1 OPTIFLUX 1000 Příručka Snímač magneticko-indukčního průtokoměru vmezipřírubovém provedení Tato dokumentace je kompletní pouze v případě, že je doplněna příslušnou dokumentací pro převodník. KROHNE

2 : Ediční poznámka ::::::::::::::::::::::::::::::::::::: Všechna práva vyhrazena. Reprodukování tohoto dokumentu nebo jeho části je povoleno pouze po předchozím písemném souhlasu firmy KROHNE Messtechnik GmbH. Změna údajů vyhrazena. Copyright 2011 KROHNE Messtechnik GmbH - Ludwig-Krohne-Str Duisburg (Německo) 2

3 OPTIFLUX 1000 Obsah 1 Bezpečnostní pokyny Předpokládané použití Certifikace Bezpečnostní pokyny výrobce Autorská práva a ochrana dat Vymezení odpovědnosti Odpovědnost za výrobek a záruka Informace o dokumentaci Používané výstražné symboly Bezpečnostní pokyny pro obsluhu Popis přístroje Rozsah dodávky Popis přístroje Výrobní štítky Montáž Poznámky k montáži Skladování Přeprava Podmínky pro instalaci Doporučené rovné úseky Poloha při montáži Odchylka rovnoběžnosti přírub Odbočka ve tvaru T Vibrace Magnetické pole Kolena Výtok do volného prostoru Regulační ventil Odvzdušnění Čerpadlo Teploty Montáž Krouticí momenty a tlaky Elektrické připojení Bezpečnostní pokyny Uzemnění Virtuální reference pro IFC 300 (provedení C, W a F) Schéma zapojení Servis Dostupnost náhradních dílů

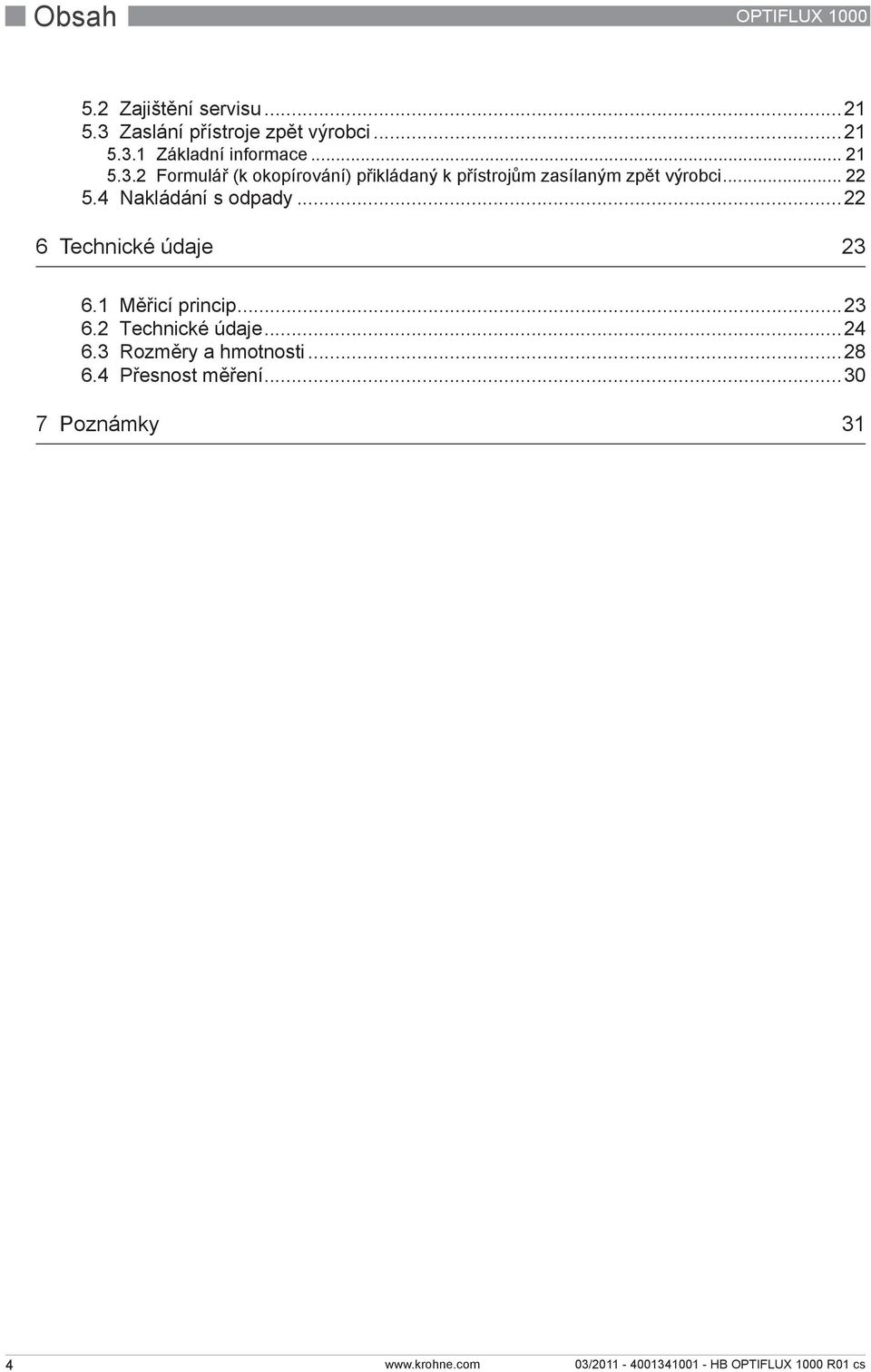

4 Obsah OPTIFLUX Zajištění servisu Zaslání přístroje zpět výrobci Základní informace Formulář (k okopírování) přikládaný k přístrojům zasílaným zpět výrobci Nakládání s odpady Technické údaje Měřicí princip Technické údaje Rozměry a hmotnosti Přesnost měření Poznámky 31 4

5 OPTIFLUX 1000 Bezpečnostní pokyny Předpokládané použití 1.2 Certifikace Průtokoměr OPTIFLUX 1000 měří objemový průtok elektricky vodivých kapalin, kyselin, zásaditých roztoků, past a kalů, a to i s vyšším obsahem pevných částic. Tento přístroj splňuje zákonné požadavky následujících směrnic EU: Elektromagnetická kompatibilita (EMC) - Směrnice 2004/108/EC spolu s EN : 2006 Zařízení nízkého napětí - Směrnice 2006/95/EC spolu s EN : 2001 Směrnice pro tlaková zařízení 97/23/EC Výrobce potvrzuje zdárné provedení zkoušek umístěním značky CE na výrobku. 5

6 1 Bezpečnostní pokyny OPTIFLUX Bezpečnostní pokyny výrobce Autorská práva a ochrana dat Obsah tohoto dokumentu byl vytvořen s velkou péčí. Nicméně nepřebíráme žádné záruky za to, že jeho obsah je bezchybný, kompletní a aktuální. Obsah a díla uvedená v tomto dokumentu podléhají autorskému právu. Příspěvky třetích stran jsou patřičně označeny. Kopírování, úprava, šíření a jakýkoli jiný typ užívání mimo rozsah povolený v rámci autorských práv je možný pouze s písemným souhlasem příslušného autora a/nebo výrobce. Výrobce vždy dbá o zachování cizích autorských práv a snaží se využívat vlastní a veřejně přístupné zdroje. Shromažďování osobních údajů (jako jsou jména, poštovní nebo ové adresy) v dokumentech výrobce pokud možno vždy vychází z dobrovolně pokytnutých dat. V přiměřeném rozsahu je vždy možno využívat nabídky a služby bez poskytnutí jakýchkoliv osobních údajů. Dovolujeme si Vás upozornit na skutečnost, že přenos dat prostřednictvím Internetu (např. při komunikaci em) vždy představuje bezpečnostní riziko. Tato data není možno zcela ochránit proti přístupu třetích stran. Tímto výslovně zakazujeme používat povinně zveřejňované kontaktní údaje pro účely zasílání jakýchkoliv reklamních nebo informačních materiálů, které jsme si výslovně nevyžádali Vymezení odpovědnosti Výrobce neodpovídá za jakékoliv škody vyplývající z používání tohoto výrobku včetně, nikoli však pouze přímých, následných, vedlejších, represivních a souhrnných odškodnění. Toto vymezení odpovědnosti neplatí v případě, že výrobce jednal úmyslně nebo s velkou nedbalostí. V případě, že jakýkoli platný zákon nepřipouští taková omezení předpokládaných záruk nebo vyloučení určitých škod, pak v případě, že pro Vás takový zákon platí, nepodléháte některým nebo všem výše uvedeným odmítnutím, vyloučením nebo omezením. Výrobce poskytuje na všechny zakoupené výrobky záruku v souladu s platnou kupní smlouvou a Všeobecnými dodacími a obchodními podmínkami. Výrobce si vyhrazuje právo kdykoli, jakkoli a z jakéhokoli důvodu změnit obsah své dokumentace včetně tohoto vymezení odpovědnosti bez předchozího upozornění a za případné následky těchto změn nenese jakoukoli odpovědnost Odpovědnost za výrobek a záruka Uživatel odpovídá za použitelnost přístroje pro daný účel. Výrobce nepřebírá žádnou odpovědnost za následky nesprávného použití přístroje uživatelem. Záruky se nevztahují na závady způsobené nesprávnou montáží a používáním přístroje (systému). Poskytování záruk se řídí platnou kupní smlouvou a Všeobecnými dodacími a obchodními podmínkami. 6

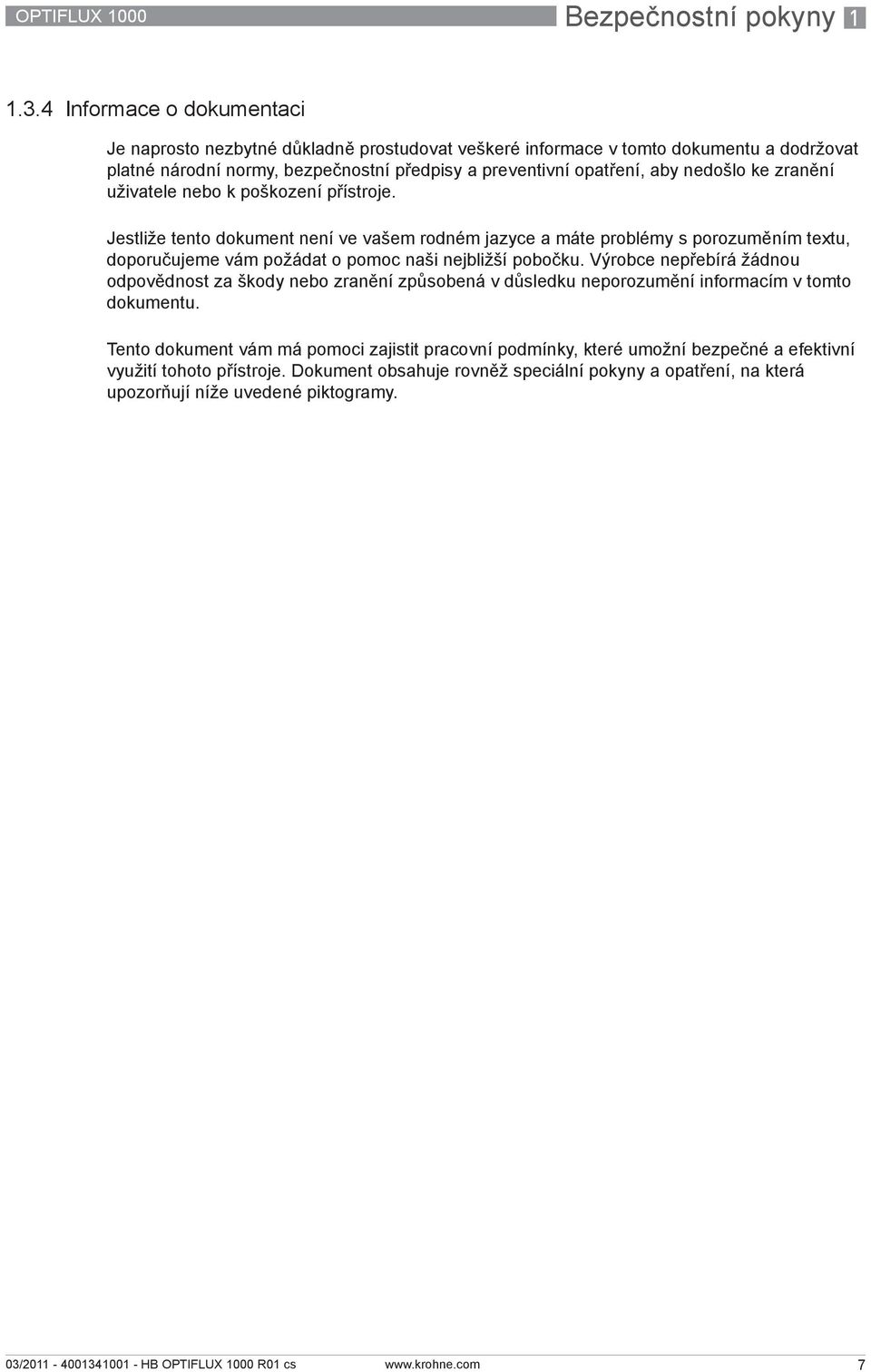

7 OPTIFLUX 1000 Bezpečnostní pokyny Informace o dokumentaci Je naprosto nezbytné důkladně prostudovat veškeré informace v tomto dokumentu a dodržovat platné národní normy, bezpečnostní předpisy a preventivní opatření, aby nedošlo ke zranění uživatele nebo k poškození přístroje. Jestliže tento dokument není ve vašem rodném jazyce a máte problémy s porozuměním textu, doporučujeme vám požádat o pomoc naši nejbližší pobočku. Výrobce nepřebírá žádnou odpovědnost za škody nebo zranění způsobená v důsledku neporozumění informacím v tomto dokumentu. Tento dokument vám má pomoci zajistit pracovní podmínky, které umožní bezpečné a efektivní využití tohoto přístroje. Dokument obsahuje rovněž speciální pokyny a opatření, na která upozorňují níže uvedené piktogramy. 7

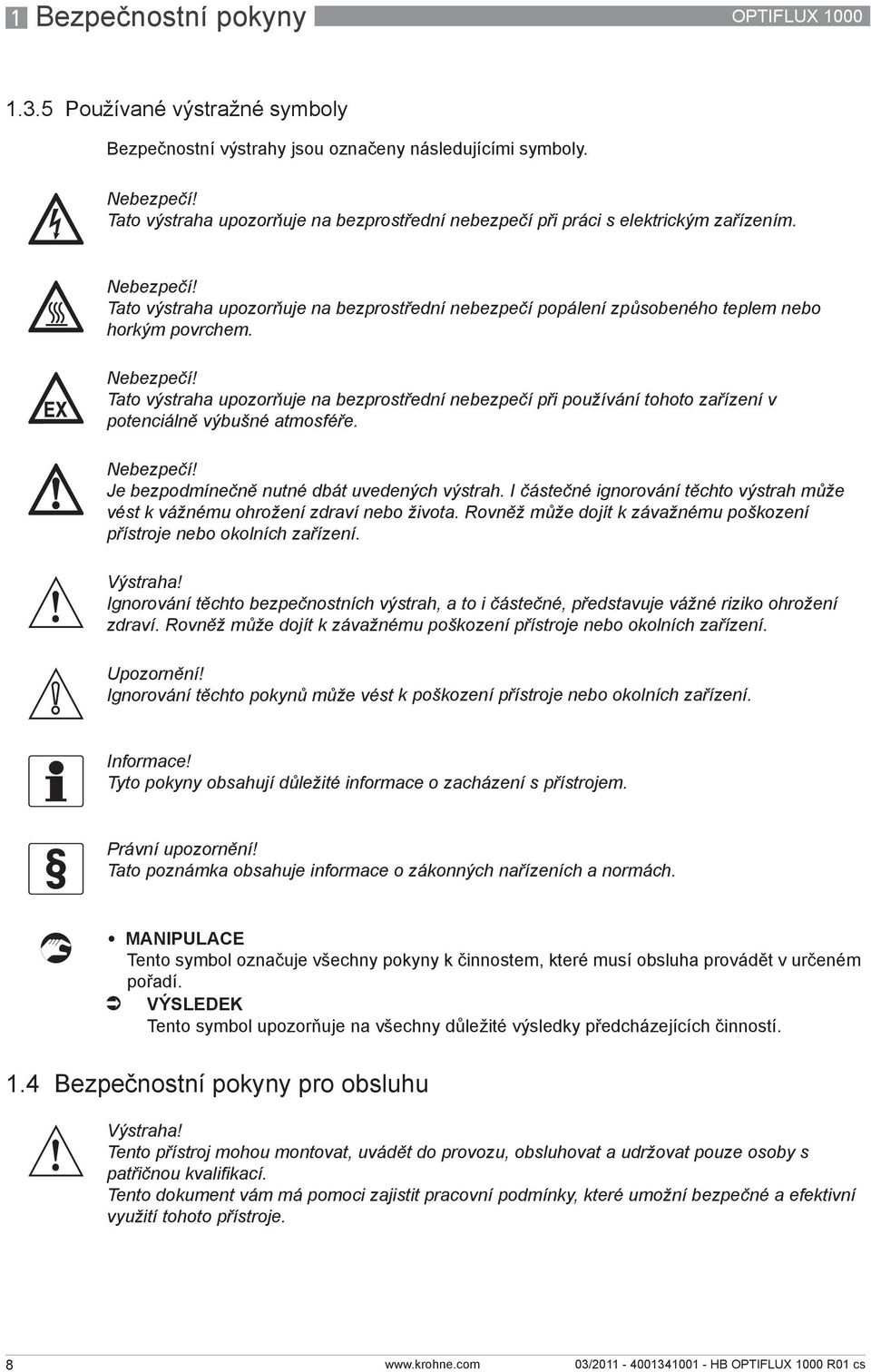

8 1 Bezpečnostní pokyny OPTIFLUX Používané výstražné symboly Bezpečnostní výstrahy jsou označeny následujícími symboly. Nebezpečí! Tato výstraha upozorňuje na bezprostřední nebezpečí při práci s elektrickým zařízením. Nebezpečí! Tato výstraha upozorňuje na bezprostřední nebezpečí popálení způsobeného teplem nebo horkým povrchem. Nebezpečí! Tato výstraha upozorňuje na bezprostřední nebezpečí při používání tohoto zařízení v potenciálně výbušné atmosféře. Nebezpečí! Je bezpodmínečně nutné dbát uvedených výstrah. I částečné ignorování těchto výstrah může vést k vážnému ohrožení zdraví nebo života. Rovněž může dojít k závažnému poškození přístroje nebo okolních zařízení. Výstraha! Ignorování těchto bezpečnostních výstrah, a to i částečné, představuje vážné riziko ohrožení zdraví. Rovněž může dojít k závažnému poškození přístroje nebo okolních zařízení. Upozornění! Ignorování těchto pokynů může vést k poškození přístroje nebo okolních zařízení. Informace! Tyto pokyny obsahují důležité informace o zacházení s přístrojem. Právní upozornění! Tato poznámka obsahuje informace o zákonných nařízeních a normách. MANIPULACE Tento symbol označuje všechny pokyny k činnostem, které musí obsluha provádět v určeném pořadí. i VÝSLEDEK Tento symbol upozorňuje na všechny důležité výsledky předcházejících činností. 1.4 Bezpečnostní pokyny pro obsluhu Výstraha! Tento přístroj mohou montovat, uvádět do provozu, obsluhovat a udržovat pouze osoby s patřičnou kvalifikací. Tento dokument vám má pomoci zajistit pracovní podmínky, které umožní bezpečné a efektivní využití tohoto přístroje. 8

9 OPTIFLUX 1000 Popis přístroje Rozsah dodávky Informace! Zkontrolujte dodací (balicí) list, zda jste obdrželi kompletní dodávku dle vaší objednávky. Informace! Pečlivě zkontrolujte dodané zboží, zda nenese známky poškození nebo špatného zacházení. Případné poškození oznamte přepravci a nejbližší pobočce výrobce. Informace! Přístroj v kompaktním provedení je dodáván v jednom obalu. Přístroj v odděleném provedení je obvykle dodán ve dvou kartonových obalech (snímač + převodník). Obrázek 2-1: Rozsah dodávky 1 Průtokoměr v souladu s objednávkou 2 Dokumentace k přístroji 3 Protokol o kalibraci ve výrobním závodě 4 CD-ROM s dokumentací k přístroji 5 Zemnicí kroužky (dodávány na přání) 6 Signální kabel (pouze pro oddělené provedení) Informace! Materiál a nástroje pro montáž a kompletaci nejsou součástí dodávky. Použijte vhodný materiál a nástroje v souladu s platnými předpisy pro bezpečnost a ochranu zdraví. 9

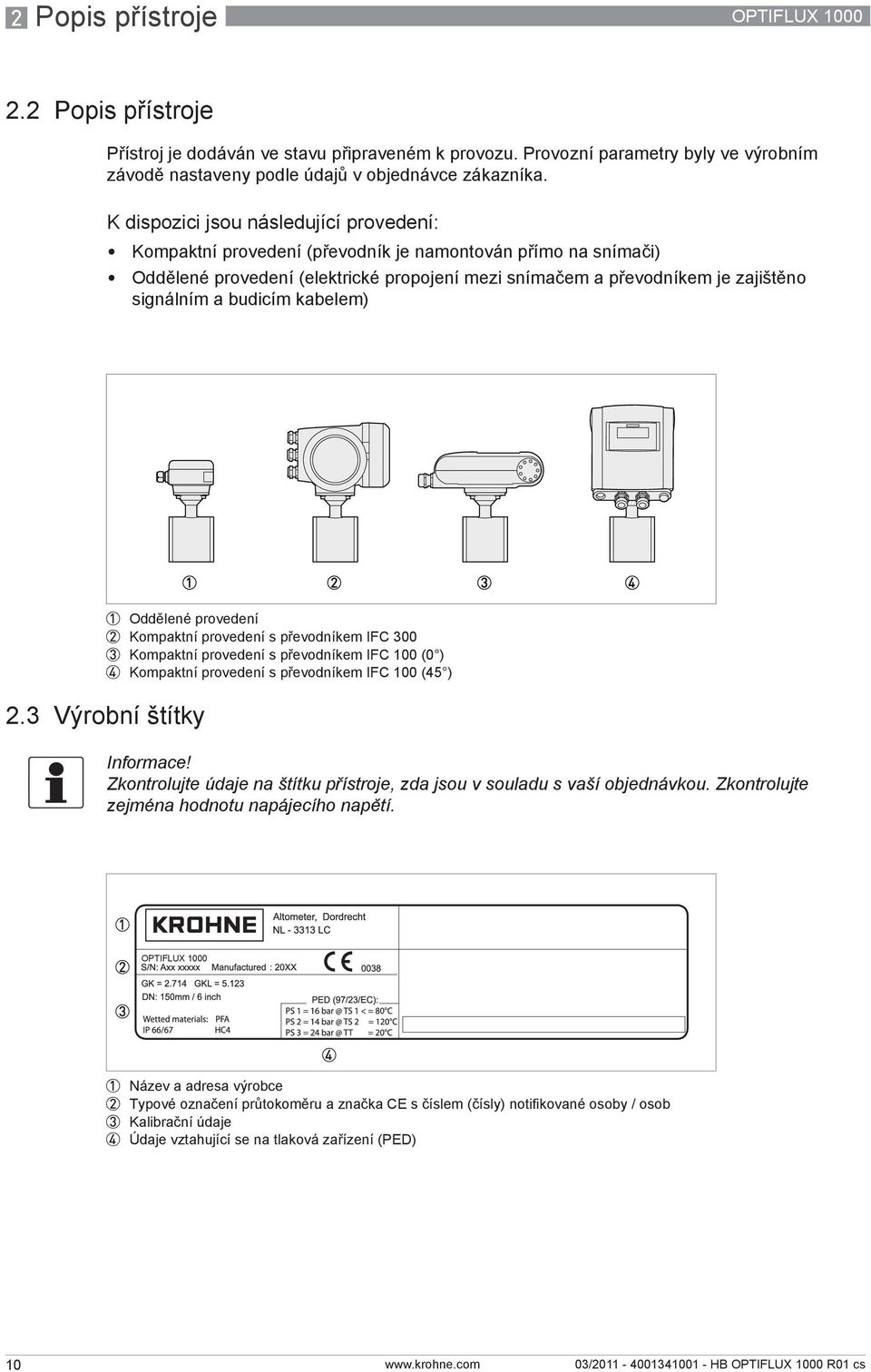

10 2 Popis přístroje OPTIFLUX Popis přístroje Přístroj je dodáván ve stavu připraveném k provozu. Provozní parametry byly ve výrobním závodě nastaveny podle údajů v objednávce zákazníka. K dispozici jsou následující provedení: Kompaktní provedení (převodník je namontován přímo na snímači) Oddělené provedení (elektrické propojení mezi snímačem a převodníkem je zajištěno signálním a budicím kabelem) 1 Oddělené provedení 2 Kompaktní provedení s převodníkem IFC Kompaktní provedení s převodníkem IFC 100 (0 ) 4 Kompaktní provedení s převodníkem IFC 100 (45 ) 2.3 Výrobní štítky Informace! Zkontrolujte údaje na štítku přístroje, zda jsou v souladu s vaší objednávkou. Zkontrolujte zejména hodnotu napájecího napětí. OPTIFLUX Název a adresa výrobce 2 Typové označení průtokoměru a značka CE s číslem (čísly) notifikované osoby / osob 3 Kalibrační údaje 4 Údaje vztahující se na tlaková zařízení (PED) 10

11 OPTIFLUX 1000 Montáž Poznámky k montáži Informace! Pečlivě zkontrolujte dodané zboží, zda nenese známky poškození nebo špatného zacházení. Případné poškození oznamte přepravci a nejbližší pobočce výrobce. Informace! Zkontrolujte dodací (balicí) list, zda jste obdrželi kompletní dodávku dle vaší objednávky. 3.2 Skladování Informace! Zkontrolujte údaje na štítku přístroje, zda jsou v souladu s vaší objednávkou. Zkontrolujte zejména hodnotu napájecího napětí. Skladujte přístroj na suchém a bezprašném místě. Nevystavujte přístroj trvale přímému slunečnímu záření. Skladujte přístroj pouze v původním obalu. 3.3 Přeprava Obrázek 3-1: Přeprava 11

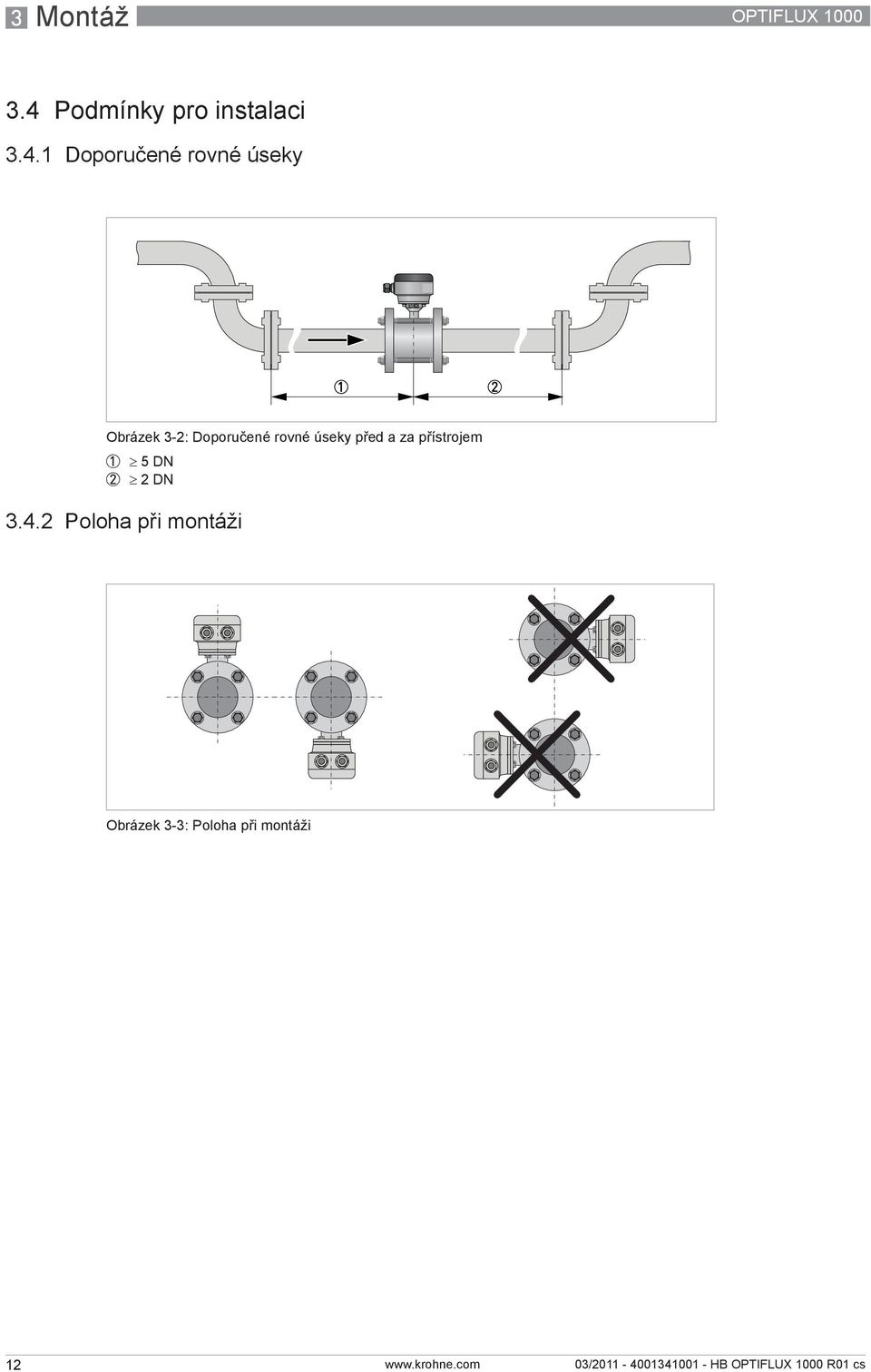

12 3 Montáž OPTIFLUX Podmínky pro instalaci Doporučené rovné úseky Obrázek 3-2: Doporučené rovné úseky před a za přístrojem 1 5 DN 2 2 DN Poloha při montáži Obrázek 3-3: Poloha při montáži 12

13 OPTIFLUX 1000 Montáž Odchylka rovnoběžnosti přírub Upozornění! Max. přípustná odchylka vzájemné rovnoběžnosti těsnicích lišt přírub: L max - L min 0,5 mm / 0,02" Obrázek 3-4: Odchylka rovnoběžnosti přírub 1 L max 2 L min Odbočka ve tvaru T Vibrace Obrázek 3-5: Vzdálenost za odbočkou ve tvaru T 1 10 DN Obrázek 3-6: Na přístroj nesmí působit vibrace 13

14 3 Montáž OPTIFLUX Magnetické pole Kolena Obrázek 3-7: Na přístroj nesmí působit magnetická pole Obrázek 3-8: Umístění v potrubích s koleny Obrázek 3-9: Umístění v potrubích s koleny 14

15 OPTIFLUX 1000 Montáž Výtok do volného prostoru Obrázek 3-10: Umístění před výtokem do volného prostoru Regulační ventil Odvzdušnění Obrázek 3-11: Umístění před regulačním ventilem Obrázek 3-12: Odvzdušnění 1 5 m 2 Místo odvzdušnění 15

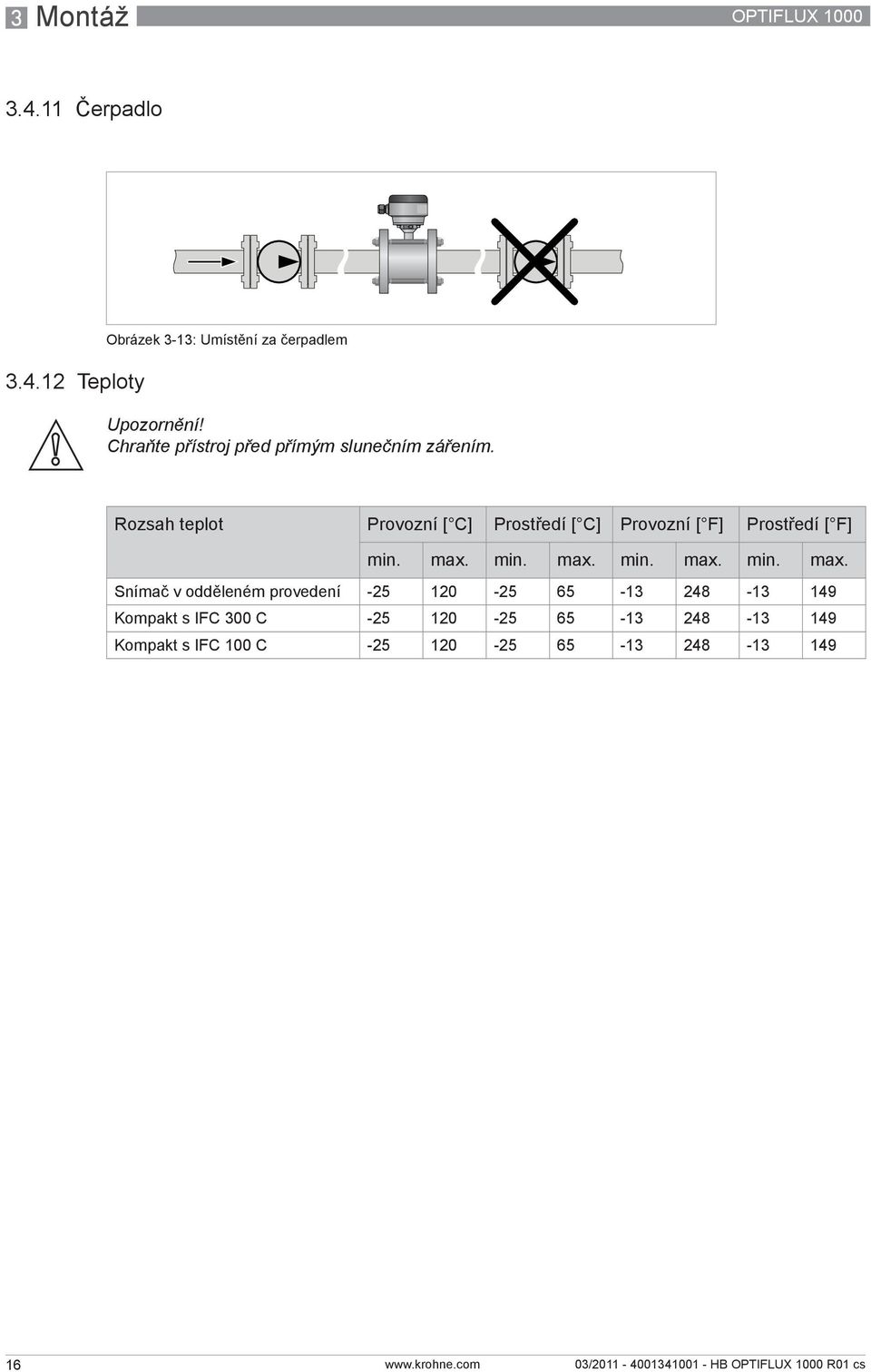

16 3 Montáž OPTIFLUX Čerpadlo Teploty Obrázek 3-13: Umístění za čerpadlem Upozornění! Chraňte přístroj před přímým slunečním zářením. Rozsah teplot Provozní [ C] Prostředí [ C] Provozní [ F] Prostředí [ F] min. max. min. max. min. max. min. max. Snímač v odděleném provedení Kompakt s IFC 300 C Kompakt s IFC 100 C

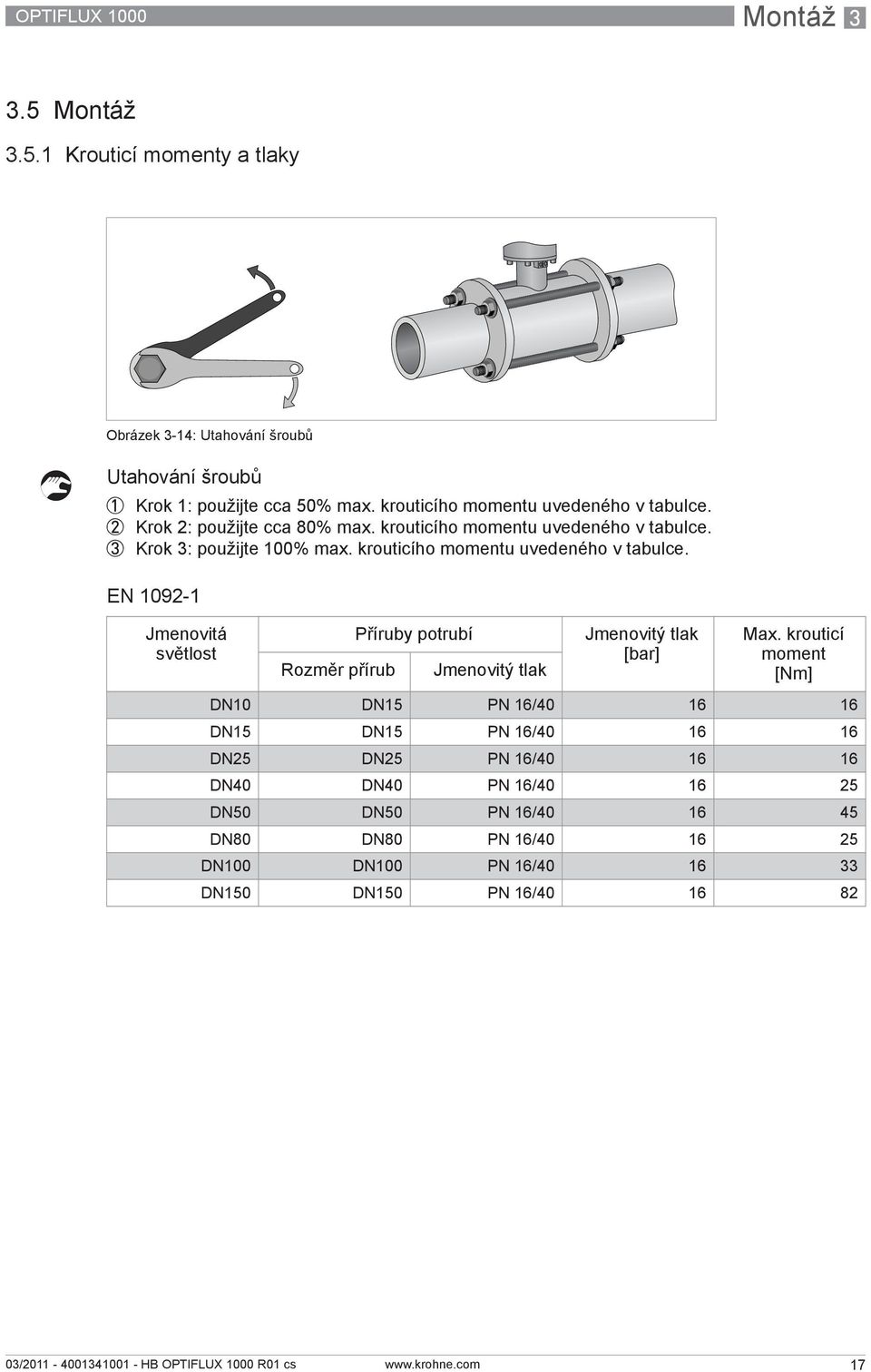

17 OPTIFLUX 1000 Montáž Montáž Krouticí momenty a tlaky Obrázek 3-14: Utahování šroubů Utahování šroubů 1 Krok 1: použijte cca 50% max. krouticího momentu uvedeného v tabulce. 2 Krok 2: použijte cca 80% max. krouticího momentu uvedeného v tabulce. 3 Krok 3: použijte 100% max. krouticího momentu uvedeného v tabulce. EN Jmenovitá světlost Rozměr přírub Příruby potrubí Jmenovitý tlak Jmenovitý tlak [bar] Max. krouticí moment [Nm] DN10 DN15 PN 16/ DN15 DN15 PN 16/ DN25 DN25 PN 16/ DN40 DN40 PN 16/ DN50 DN50 PN 16/ DN80 DN80 PN 16/ DN100 DN100 PN 16/ DN150 DN150 PN 16/

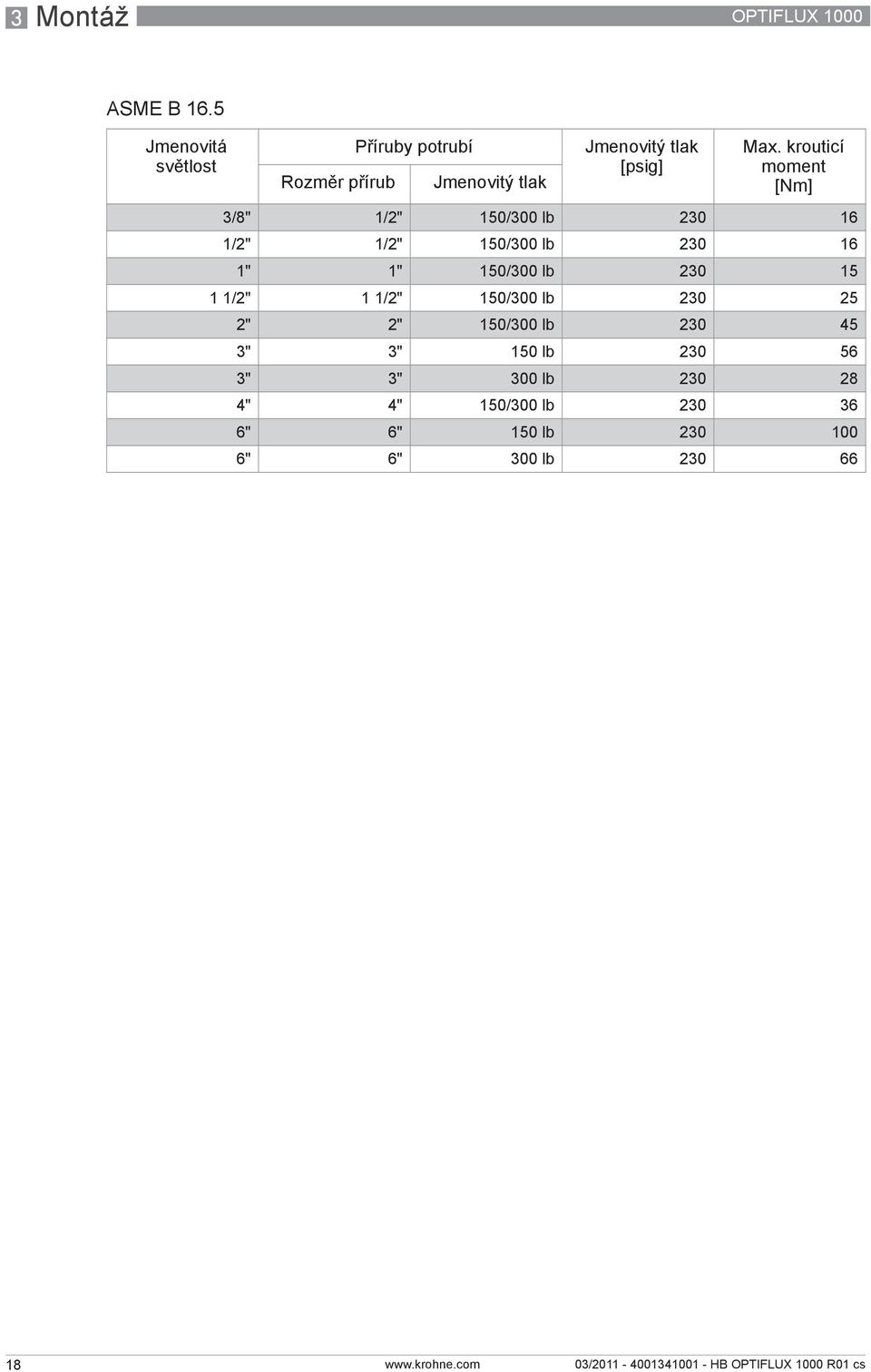

18 3 Montáž OPTIFLUX 1000 ASME B 16.5 Jmenovitá světlost Rozměr přírub Příruby potrubí Jmenovitý tlak Jmenovitý tlak [psig] Max. krouticí moment [Nm] 3/8" 1/2" 150/300 lb /2" 1/2" 150/300 lb " 1" 150/300 lb /2" 1 1/2" 150/300 lb " 2" 150/300 lb " 3" 150 lb " 3" 300 lb " 4" 150/300 lb " 6" 150 lb " 6" 300 lb

19 OPTIFLUX 1000 Elektrické připojení Bezpečnostní pokyny Nebezpečí! Veškeré práce na elektrickém připojení mohou být prováděny pouze při vypnutém napájení. Věnujte pozornost údajům o napájecím napětí na štítku přístroje! Nebezpečí! Dodržujte národní předpisy pro elektrické instalace! 4.2 Uzemnění Nebezpečí! Pro přístroje určené do prostředí s nebezpečím výbuchu platí doplňkové bezpečnostní pokyny; prostudujte laskavě speciální dokumentaci označenou Ex. Výstraha! Bezpodmínečně dodržujte místní předpisy týkající se bezpečnosti a ochrany zdraví. Veškeré práce s elektrickými součástmi měřicích přístrojů mohou provádět pouze pracovníci s patřičnou kvalifikací. Informace! Zkontrolujte údaje na štítku přístroje, zda jsou v souladu s vaší objednávkou. Zkontrolujte zejména hodnotu napájecího napětí. Nebezpečí! Přístroj musí být řádně uzemněn v souladu s příslušnými předpisy z důvodu ochrany osob před úrazem elektrickým proudem. Obrázek 4-1: Uzemnění 1 Kovová potrubí bez vnitřního povlaku. Uzemnění bez zemnicích kroužků. 2 Kovová potrubí s vnitřním povlakem a potrubí z nevodivých materiálů. Uzemnění se zemnicími kroužky. Obrázek 4-2: Zemnicí kroužek číslo 1 19

20 4 Elektrické připojení OPTIFLUX 1000 Zemnicí kroužek číslo 1 (Na přání pro DN ): Tloušťka 3 mm / 0,1" (tantalový: 0,5 mm / 0,1") 4.3 Virtuální reference pro IFC 300 (provedení C, W a F) Obrázek 4-3: Virtuální reference Lze použít pro: DN10 Elektrická vodivost 200 µs/cm Signální kabel max. 50m, typ DS 4.4 Schéma zapojení Informace! Schémata zapojení jsou uvedena v dokumentaci pro příslušný převodník. 20

21 OPTIFLUX 1000 Servis Dostupnost náhradních dílů Výrobce se řídí zásadou, že kompatibilní náhradní díly pro každý přístroj nebo jeho důležité příslušenství budou k dispozici po dobu 3 let od ukončení výroby tohoto přístroje. Toto opatření platí pouze pro ty části přístrojů, které se mohou poškodit nebo zničit za běžného provozu. 5.2 Zajištění servisu Výrobce poskytuje zákazníkům i po uplynutí záruční doby rozsáhlou servisní podporu. Ta zahrnuje opravy, technickou podporu a školení. Informace! Podrobnosti si, prosím, vyžádejte v naší nejbližší pobočce. 5.3 Zaslání přístroje zpět výrobci Základní informace Tento přístroj byl pečlivě vyroben a vyzkoušen. Při montáži a provozování přístroje v souladu s tímto návodem se mohou problémy vyskytnout jen velmi zřídka. Upozornění! Jestliže přesto potřebujete vrátit přístroj k přezkoušení nebo opravě, věnujte, prosím, náležitou pozornost následujícím informacím: Vzhledem k zákonným nařízením na ochranu životního prostředí a předpisům pro bezpečnost a ochranu zdraví může výrobce přijmout k testování nebo opravě pouze ty přístroje, které neobsahují žádné zbytky látek nebezpečných pro osoby nebo životní prostředí. To znamená, že výrobce může provádět servis pouze u přístrojů, ke kterým je přiloženo následující osvědčení (viz dále) potvrzující, že zacházení s přístrojem je bezpečné. Upozornění! Jestliže byl přístroj použit pro měření média jedovatého, žíravého, hořlavého nebo ohrožujícího životní prostředí, postupujte, prosím, následovně: pečlivě zkontrolujte a případně propláchněte nebo neutralizujte vnitřní i vnější povrch přístroje tak, aby neobsahoval žádné nebezpečné látky, přiložte k přístroji osvědčení, ve kterém uvedete měřené médium a potvrdíte, že zacházení s přístrojem je bezpečné. 21

22 5 Servis OPTIFLUX Formulář (k okopírování) přikládaný k přístrojům zasílaným zpět výrobci Společnost: Adresa: Oddělení: Jméno: Telefon: Fax: Číslo zakázky výrobce nebo výrobní číslo: Tento přístroj byl provozován s následujícím médiem: Toto médium je: nebezpečné životnímu prostředí jedovaté žíravé hořlavé Zkontrolovali jsme, že přístroj neobsahuje žádné zbytky tohoto média. Přístroj jsme důkladně propláchli a neutralizovali. Potvrzujeme, že přístroj neobsahuje žádné zbytky média, které by mohly ohrozit osoby nebo životní prostředí. Datum: Podpis: Razítko: 5.4 Nakládání s odpady Upozornění! Nakládání s odpady se řídí platnými předpisy v dané zemi. 22

23 OPTIFLUX 1000 Technické údaje Měřicí princip Elektricky vodivá kapalina proudí elektricky izolovanou trubicí v magnetickém poli. Magnetické pole je vytvářeno párem budicích cívek napájených elektrickým proudem. Pohybem kapaliny v magnetickém poli je generováno napětí U: U = v * k * B * D kde: v = střední rychlost proudění k = konstanta úměrnosti B = intenzita magnetického pole D = vnitřní průměr snímače Napěťový signál U je snímán elektrodami a je přímo úměrný střední rychlosti proudění v a tedy i průtoku q. Převodník signálu pak tento napěťový signál zesílí, filtruje a převede na signály pro načítání, záznam a výstupy. 1 Napětí (indukované napětí přímo úměrné rychlosti proudění) 2 Elektrody 3 Magnetické pole 4 Budicí cívky 23

24 6 Technické údaje OPTIFLUX Technické údaje Informace! Následující údaje platí pro standardní aplikace. Jestliže potřebujete další podrobnosti týkající se Vaší speciální aplikace, kontaktujte, prosím, nejbližší pobočku naší firmy. Další dokumentaci (certifikáty, výpočtové programy, software,...) a kompletní dokumentaci k přístroji je možno zdarma stáhnout z internetových stránek (Downloadcenter). Měřicí komplet Měřicí princip Rozsah aplikací Měřená hodnota Primární měřená hodnota Sekundární měřená hodnota Faradayův zákon magnetické indukce Elektricky vodivé kapaliny Rychlost proudění Objemový průtok, hmotnostní průtok, elektrická vodivost, teplota cívek Provedení Vlastnosti Mezipřírubové provedení Modulární konstrukce Měřicí komplet se skládá ze snímače a převodníku signálu. Je k dispozici jako kompaktní nebo oddělené provedení. Další podrobnosti o převodníku signálu najdete v dokumentaci kpříslušnému převodníku. Kompaktní provedení S převodníkem IFC 100: OPTIFLUX 1100 C S převodníkem IFC 300: OPTIFLUX 1300 C Oddělené provedení S převodníkem IFC 100 pro montáž na zeď (W): OPTIFLUX 1100 W S převodníkem IFC 300 pro montáž na konzolu (F), na zeď (W) nebo do rámu (R): OPTIFLUX 1300 F, W nebo R Jmenovitá světlost DN / 3/8...6" Měřicí rozsah m/s / ft/s 24

25 OPTIFLUX 1000 Technické údaje 6 Přesnost měření Referenční podmínky Provozní podmínky podle EN Maximální chyba měření Opakovatelnost Dlouhodobá stabilita Speciální kalibrace Provozní podmínky Teplota Provozní teplota Maximální změna teploty (prudká) Médium: voda Elektrická vodivost: 300 µs/cm Teplota: C / F Rychlost proudění: > 1 m/s / > 3 ft/s Provozní tlak: 1 bar / 14,5 psig Kalibrace metodou přímého srovnávání objemů na trati akreditované podle EN Vztažená k objemovému průtoku (MH = měřená hodnota) Tyto hodnoty jsou vztaženy k pulznímu / frekvenčnímu výstupu. Typická přídavná chyba měření pro proudový výstup je ±10 μa. Informace o viz Přesnost měření na straně 30. ±0,1% z MH, minimálně 1 mm/s ±0,1% z MH Na požádání C / F 120 C / 248 F Teplota prostředí C / F Teplota při skladování Tlak Okolní tlak Jmenovitý tlak přírub C / F Atmosférický Standard: EN DN DN150: PN 16 ASME B16.5 JIS Zatížení podtlakem Rozsahy tlaku pro kryt cívek (tlakuvzdorné pouzdro) DN : PN 40 Standard: 3/8...6": 150 lb RF Na přání: 3/8...4": 300 lb RF DN / 3/8...4": 20 K DN150 / 6": 10 K 0 mbar / 0 psi abs. Odolává tlaku do 40 bar / 580 psi Destrukce při tlaku až cca 160 bar / 2320 psi 25

26 6 Technické údaje OPTIFLUX 1000 Chemické vlastnosti Skupenství Elektrická vodivost Přípustný obsah plynu (objemový) Přípustný obsah pevných částic (objemový) Doporučená rychlost proudění Kapaliny Média bez vody: 5 μs/cm Voda: 20 μs/cm IFC 100: 3% IFC 300: 5% IFC 100: 10% IFC 300: 70% m/s / ft/s Podmínky pro montáž Montáž Zajistěte, aby byl snímač stále zcela zaplněn měřenou kapalinou. Informace o viz Montáž na straně 11. Směr proudění Vpřed a vzad Šipka na snímači označuje kladný směr průtoku Rovný úsek před měřidlem 5DN (bez narušení průtočného profilu, za jedním kolenem 90 ) 10DN (za dvojicí kolen 2x 90 ) 10DN (za regulačním ventilem) Rovný úsek za měřidlem 2 DN Rozměry a hmotnosti Informace o viz Rozměry a hmotnosti na straně 28. Materiálové provedení Kryt snímače Měřicí trubice Svorkovnice Měřicí elektrody Zemnicí kroužky Montážní materiál DN : GTW-S 38 (odlitek) DN : ocelový plech PFA Hliníkový odlitek (s polyuretanovým nátěrem) Na přání: korozivzdorná ocel Hastelloy C4 DN : integrované z korozivzdorné oceli (AISI 316 Ti) DN : samostatné z korozivzdorné oceli (AISI 316 Ti) Zemnicí kroužky nejsou zapotřebí v kombinaci s převodníkem IFC 300 s virtuální referencí. DN : gumové středicí nátrubky Na přání: ocel, korozivzdorná ocel Provozní připojení EN DN / PN ASME 3/8...6" / lb JIS DN / JIS K 26

27 OPTIFLUX 1000 Technické údaje 6 Elektrické připojení Signální kabel Typ A Typ B Pouze pro oddělené provedení Standardní kabel s dvojitým stíněním. Max. délka: 600 m / 1950 ft (v závislosti na elektrické vodivosti a na snímači). Podrobnosti viz dokumentace k převodníku. Dodáván na přání, s trojitým stíněním. Max. délka: 600 m / 1950 ft (v závislosti na elektrické vodivosti a na snímači). Podrobnosti viz dokumentace k převodníku. Schválení a certifikáty CE Tento přístroj splňuje zákonné požadavky směrnic EU. Výrobce potvrzuje zdárné provedení zkoušek umístěním značky CE na výrobku. Elektromagnetická kompatibilita Směrnice: 2004/108/EC a A1,A2 NAMUR NE21/04 Harmonizovaná norma: EN : 2006 Zařízení nízkého napětí Směrnice: 2006/95/EC Harmonizovaná norma: EN : 2001 Tlaková zařízení Směrnice: 97/23/EC Kategorie I, II nebo dle běžných zvyklostí (SEP) Skupina tekutin 1 Modul H Další schválení a normy Krytí podle Standard: IP 66/67 (NEMA 4/4X/6) IEC 529 / EN Na přání: IP 68 (NEMA 6P) Vibrační zkouška IEC

28 6 Technické údaje OPTIFLUX Rozměry a hmotnosti Oddělené provedení a = 77 mm / 3,1" b = 139 mm / 5,5" 1 c = 106 mm / 4,2" Celková výška = H + a Kompaktní provedení s IFC 300 a = 155 mm / 6,1" b = 230 mm / 9,1" 1 c = 260 mm / 10,2" Celková výška = H + a Kompaktní provedení s IFC 100 (0 ) a = 82 mm / 3,2" b = 161 mm / 6,3" c = 257 mm / 10,1" 1 Celková výška = H + a Kompaktní provedení s IFC 100 (45 ) a = 186 mm / 7,3" b = 161 mm / 6,3" c = 184 mm / 2,7" 1 Celková výška = H + a 1 Uvedená hodnota se může lišit v závislosti na použitých kabelových vývodkách. Informace! Všechny údaje uvedené v následujících tabulkách platí pouze pro standardní provedení snímačů. Zejména u menších světlostí snímače může být převodník větší než snímač. Pro jiné než uvedené jmenovité tlaky se mohou rozměry přístroje lišit. Podrobnosti o rozměrech převodníku viz dokumentace k převodníku. 28

29 OPTIFLUX 1000 Technické údaje 6 Jmenovitá světlost Rozměry [mm] Hmotnost cca [kg] DN PN [bar] L H W , , , , , , , ,0 Jmenovitá světlost Rozměry [inches] Hmotnost cca [lb] ASME PN [psi] L H W 3/8" 580 2,68 5,39 1,85 3,7 ½" 580 2,68 5,39 1,85 3,7 1" 580 2,13 5,79 2,6 3,7 1½" 580 3,07 6,38 3,23 5,7 2" 580 3,94 5,94 3,98 9,3 3" 580 5,91 7,08 5,12 12,6 4" 232 7,87 8,15 6,14 23,1 6" 232 7,87 10,67 8,62 33,1 Upozornění! Uvedené hodnoty tlaku platí při teplotě 20 C / 68 F. Pro vyšší teploty jsou jmenovité hodnoty tlaku podle ASME B16.5 (do 24") 29

30 6 Technické údaje OPTIFLUX Přesnost měření Referenční podmínky Médium: voda Teplota: 20 C / 68 F Tlak: 1 bar / 14,5 psi 2 1 X [m/s]: rychlost proudění Y [%]: odchylka od skutečné měřené hodnoty (mh) Kompaktní provedení s IFC 300 Chyba měření Křivka DN / 3/8...6" 0,3% z mh + 2 mm/s 1 Kompaktní provedení s IFC 100 Chyba měření Křivka DN / 3/8...6" 0,4% z mh + 1 mm/s 2 30
