434E Mechanické. Rýpadlo-nakladač. Hloubkový dosah rýpadla Standardní násada Maximum dle SAE. Cat 3054C Vznětový motor DIT (standardní) (Volitelný)

Transkript

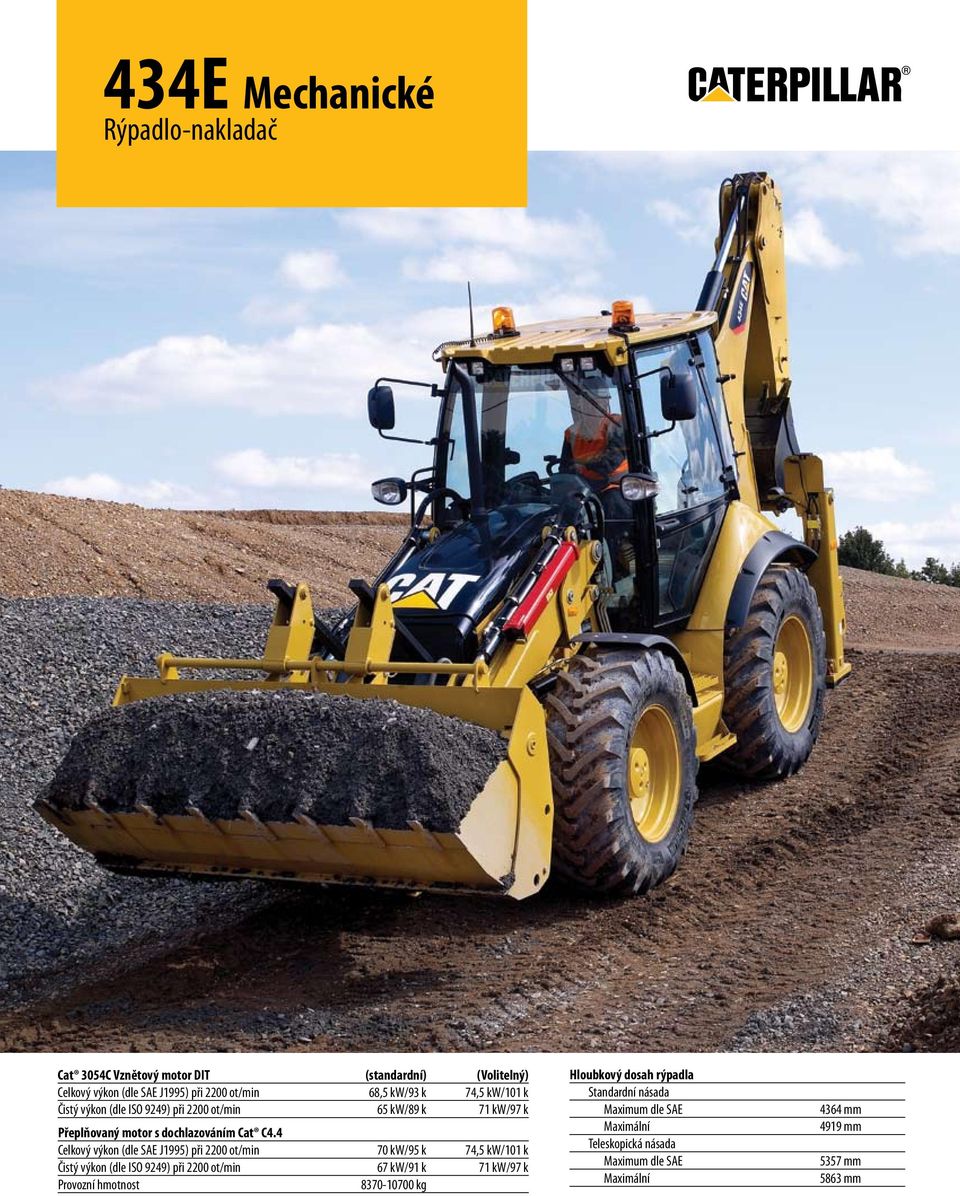

1 434E Mechanické Rýpadlo-nakladač Cat 3054C Vznětový motor DIT (standardní) (Volitelný) Celkový výkon (dle SAE J1995) při 2200 ot/min 68,5 kw/93 k 74,5 kw/101 k Čistý výkon (dle ISO 9249) při 2200 ot/min 65 kw/89 k 71 kw/97 k Přeplňovaný motor s dochlazováním Cat C4.4 Celkový výkon (dle SAE J1995) při 2200 ot/min 70 kw/95 k 74,5 kw/101 k Čistý výkon (dle ISO 9249) při 2200 ot/min 67 kw/91 k 71 kw/97 k Provozní hmotnost kg Hloubkový dosah rýpadla Standardní násada Maximum dle SAE Maximální Teleskopická násada Maximum dle SAE Maximální 4364 mm 4919 mm 5357 mm 5863 mm

2 Vlastnosti stroje 434E Všestranná využitelnost Protože lze stroj snadno přizpůsobit široké paletě pracovních nástrojů Cat, je zajištěno rozsáhlé využití na jakémkoli pracovišti. Výkon Výkon, který představuje špičku své třídy, a snadné ovládání zajišťují vysokou úroveň efektivity i maximální produktivitu. Komfortní stanoviště obsluhy Prostorné a tiché špičkové prostředí umožňuje, aby se obsluha soustředila na právě prováděný úkol a dosáhla tak produktivity s minimálním úsilím. Servis Techniky využívané společností Caterpillar při konstrukci a výrobě zajišťují maximální provozní pohotovost stroje, mimořádnou odolnost a bezkonkurenční provozní životnost. Hodnota Díky skvělému výkonu, spolehlivosti, životnosti, kvalitě a zbytkové hodnotě stroje se uživateli investice do tohoto rýpadla-nakladače společnosti Caterpillar opravdu vyplatí. Obsah Vlastnosti systému řízení Stejný rozměr pneumatik Stanoviště obsluhy Komfort obsluhy Všestranně využitelný nakladač Základní vlastnosti hloubkového pracovního zařízení Hydraulický systém Pracovní nástroje Hnací a převodové ústrojí Údržba Zákaznická podpora Specifikace Standardní a volitelné vybavení Stroj 434E společnosti Caterpillar vysoce produktivní rýpadlo-nakladač 434E, vyvinuté na základě více než 20 let zkušeností v oboru těchto strojů, si klade za cíl předčit všechna očekávání zákazníků. Díky vyšší výkonnosti, všestranné využitelnosti a komfortu obsluhy, který předčí vše, co tu dosud bylo, má stroj 434E vlastnosti, které potřebuje v náročném konkurenčním prostředí. Společně s vámi si dokáže poradit s každou výzvou. Navštivte svého zástupce Cat a vyzkoušejte si rýpadla-nakladače nové nastupující generace od společnosti Caterpillar. 2

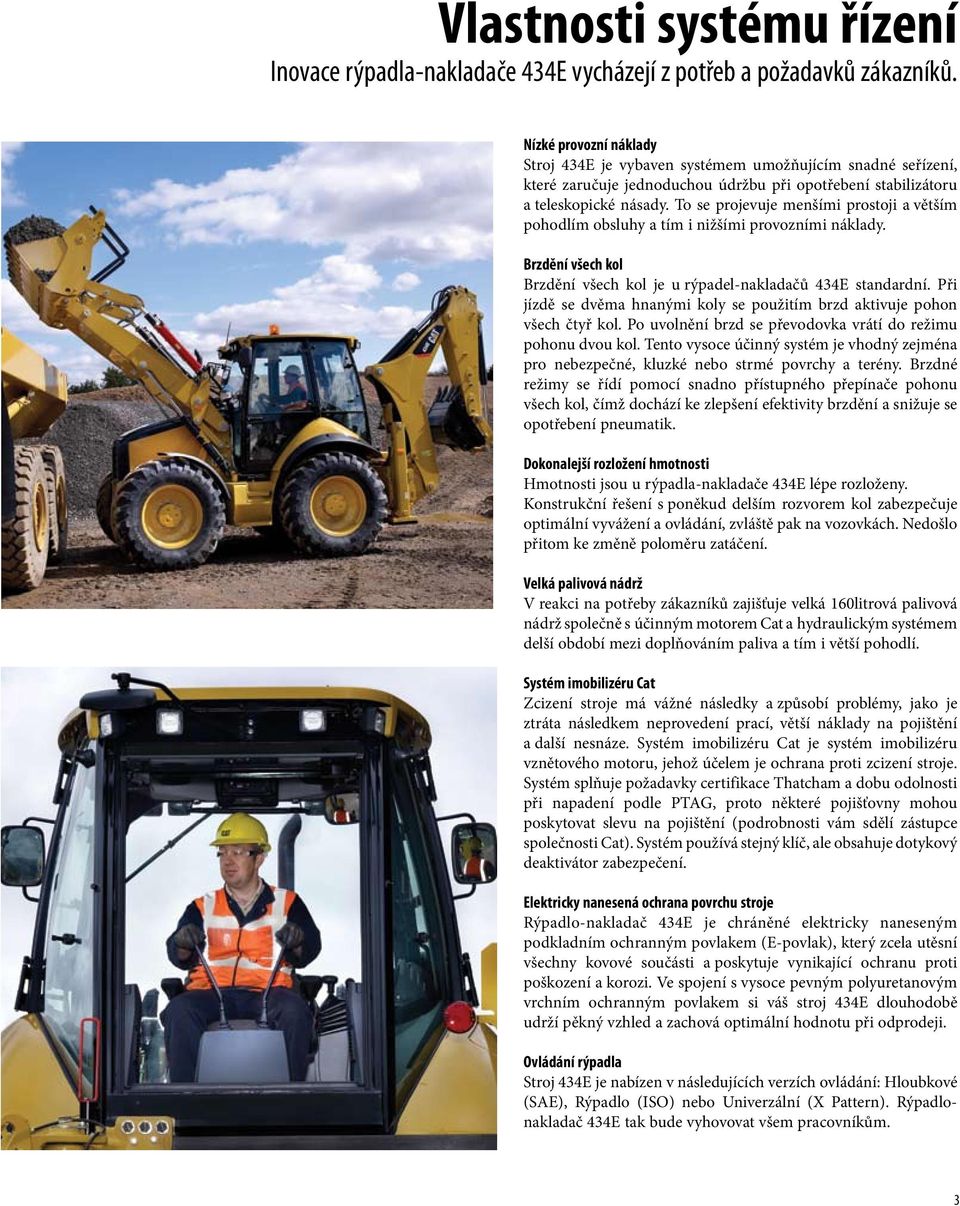

3 Vlastnosti systému řízení Inovace rýpadla-nakladače 434E vycházejí z potřeb a požadavků zákazníků. Nízké provozní náklady Stroj 434E je vybaven systémem umožňujícím snadné seřízení, které zaručuje jednoduchou údržbu při opotřebení stabilizátoru a teleskopické násady. To se projevuje menšími prostoji a větším pohodlím obsluhy a tím i nižšími provozními náklady. Brzdění všech kol Brzdění všech kol je u rýpadel-nakladačů 434E standardní. Při jízdě se dvěma hnanými koly se použitím brzd aktivuje pohon všech čtyř kol. Po uvolnění brzd se převodovka vrátí do režimu pohonu dvou kol. Tento vysoce účinný systém je vhodný zejména pro nebezpečné, kluzké nebo strmé povrchy a terény. Brzdné režimy se řídí pomocí snadno přístupného přepínače pohonu všech kol, čímž dochází ke zlepšení efektivity brzdění a snižuje se opotřebení pneumatik. Dokonalejší rozložení hmotnosti Hmotnosti jsou u rýpadla-nakladače 434E lépe rozloženy. Konstrukční řešení s poněkud delším rozvorem kol zabezpečuje optimální vyvážení a ovládání, zvláště pak na vozovkách. Nedošlo přitom ke změně poloměru zatáčení. Velká palivová nádrž V reakci na potřeby zákazníků zajišťuje velká 160litrová palivová nádrž společně s účinným motorem Cat a hydraulickým systémem delší období mezi doplňováním paliva a tím i větší pohodlí. Systém imobilizéru Cat Zcizení stroje má vážné následky a způsobí problémy, jako je ztráta následkem neprovedení prací, větší náklady na pojištění a další nesnáze. Systém imobilizéru Cat je systém imobilizéru vznětového motoru, jehož účelem je ochrana proti zcizení stroje. Systém splňuje požadavky certifikace Thatcham a dobu odolnosti při napadení podle PTAG, proto některé pojišťovny mohou poskytovat slevu na pojištění (podrobnosti vám sdělí zástupce společnosti Cat). Systém používá stejný klíč, ale obsahuje dotykový deaktivátor zabezpečení. Elektricky nanesená ochrana povrchu stroje Rýpadlo-nakladač 434E je chráněné elektricky naneseným podkladním ochranným povlakem (E-povlak), který zcela utěsní všechny kovové součásti a poskytuje vynikající ochranu proti poškození a korozi. Ve spojení s vysoce pevným polyuretanovým vrchním ochranným povlakem si váš stroj 434E dlouhodobě udrží pěkný vzhled a zachová optimální hodnotu při odprodeji. Ovládání rýpadla Stroj 434E je nabízen v následujících verzích ovládání: Hloubkové (SAE), Rýpadlo (ISO) nebo Univerzální (X Pattern). Rýpadlonakladač 434E tak bude vyhovovat všem pracovníkům. 3

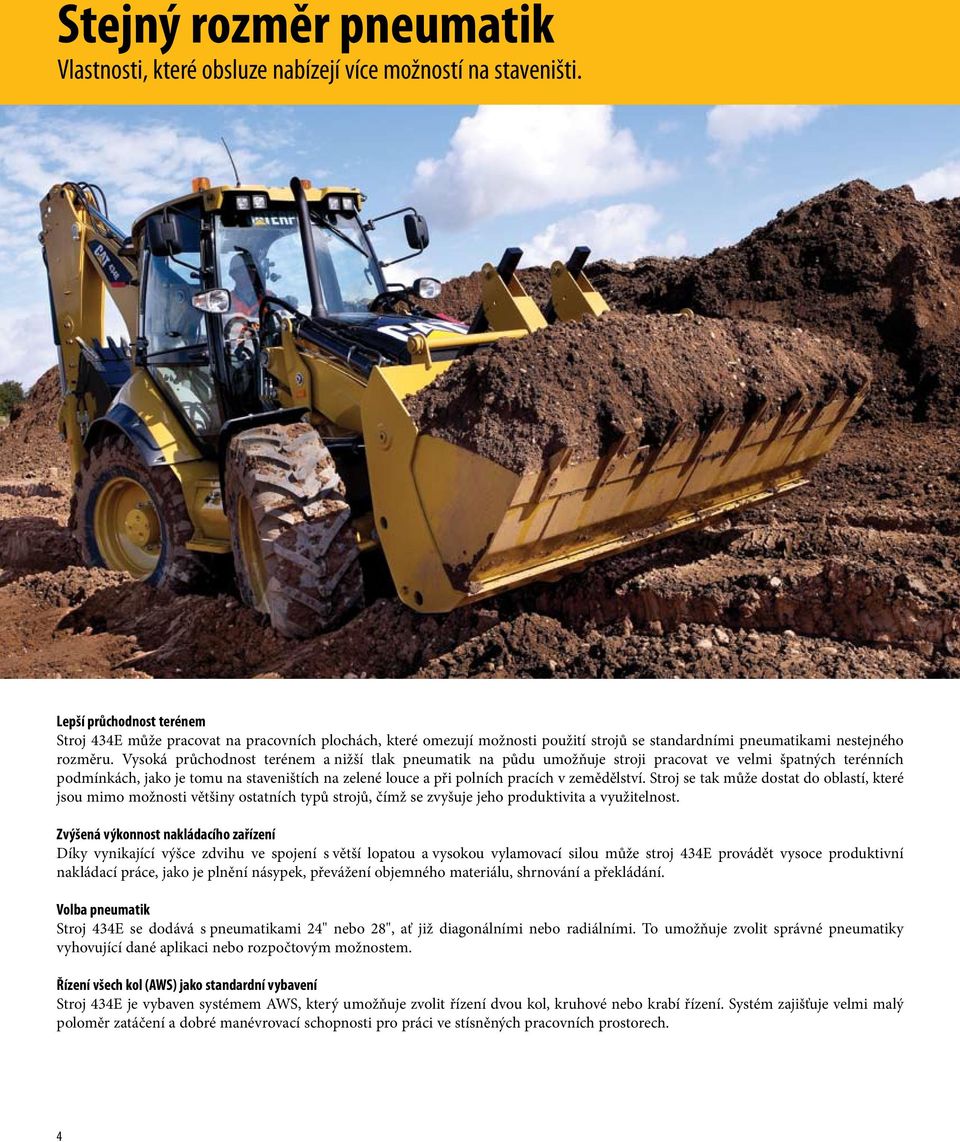

4 Stejný rozměr pneumatik Vlastnosti, které obsluze nabízejí více možností na staveništi. Lepší průchodnost terénem Stroj 434E může pracovat na pracovních plochách, které omezují možnosti použití strojů se standardními pneumatikami nestejného rozměru. Vysoká průchodnost terénem a nižší tlak pneumatik na půdu umožňuje stroji pracovat ve velmi špatných terénních podmínkách, jako je tomu na staveništích na zelené louce a při polních pracích v zemědělství. Stroj se tak může dostat do oblastí, které jsou mimo možnosti většiny ostatních typů strojů, čímž se zvyšuje jeho produktivita a využitelnost. Zvýšená výkonnost nakládacího zařízení Díky vynikající výšce zdvihu ve spojení s větší lopatou a vysokou vylamovací silou může stroj 434E provádět vysoce produktivní nakládací práce, jako je plnění násypek, převážení objemného materiálu, shrnování a překládání. Volba pneumatik Stroj 434E se dodává s pneumatikami 24" nebo 28", ať již diagonálními nebo radiálními. To umožňuje zvolit správné pneumatiky vyhovující dané aplikaci nebo rozpočtovým možnostem. Řízení všech kol (AWS) jako standardní vybavení Stroj 434E je vybaven systémem AWS, který umožňuje zvolit řízení dvou kol, kruhové nebo krabí řízení. Systém zajišťuje velmi malý poloměr zatáčení a dobré manévrovací schopnosti pro práci ve stísněných pracovních prostorech. 4

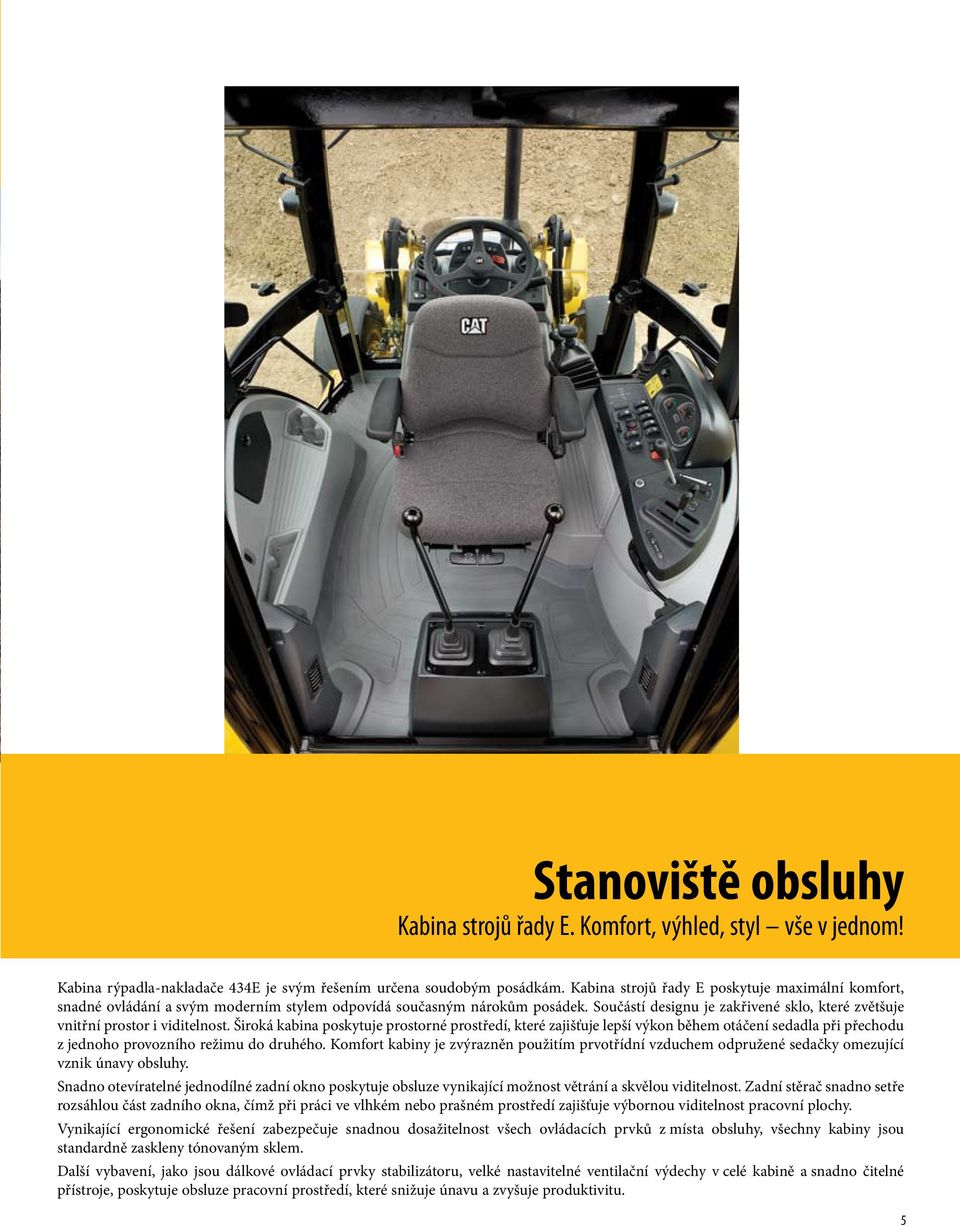

5 Stanoviště obsluhy Kabina strojů řady E. Komfort, výhled, styl vše v jednom! Kabina rýpadla-nakladače 434E je svým řešením určena soudobým posádkám. Kabina strojů řady E poskytuje maximální komfort, snadné ovládání a svým moderním stylem odpovídá současným nárokům posádek. Součástí designu je zakřivené sklo, které zvětšuje vnitřní prostor i viditelnost. Široká kabina poskytuje prostorné prostředí, které zajišťuje lepší výkon během otáčení sedadla při přechodu z jednoho provozního režimu do druhého. Komfort kabiny je zvýrazněn použitím prvotřídní vzduchem odpružené sedačky omezující vznik únavy obsluhy. Snadno otevíratelné jednodílné zadní okno poskytuje obsluze vynikající možnost větrání a skvělou viditelnost. Zadní stěrač snadno setře rozsáhlou část zadního okna, čímž při práci ve vlhkém nebo prašném prostředí zajišťuje výbornou viditelnost pracovní plochy. Vynikající ergonomické řešení zabezpečuje snadnou dosažitelnost všech ovládacích prvků z místa obsluhy, všechny kabiny jsou standardně zaskleny tónovaným sklem. Další vybavení, jako jsou dálkové ovládací prvky stabilizátoru, velké nastavitelné ventilační výdechy v celé kabině a snadno čitelné přístroje, poskytuje obsluze pracovní prostředí, které snižuje únavu a zvyšuje produktivitu. 5

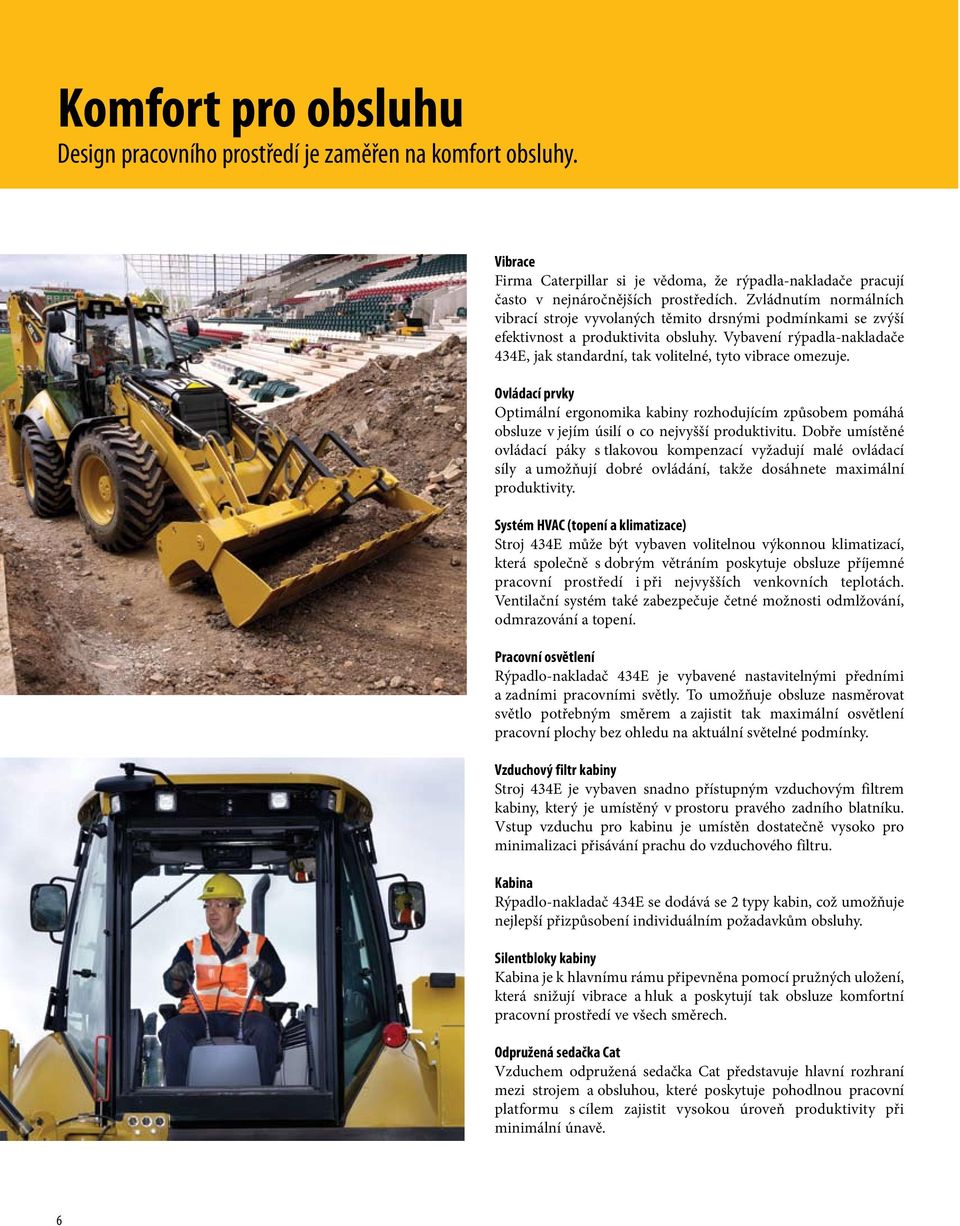

6 Komfort pro obsluhu Design pracovního prostředí je zaměřen na komfort obsluhy. Vibrace Firma Caterpillar si je vědoma, že rýpadla-nakladače pracují často v nejnáročnějších prostředích. Zvládnutím normálních vibrací stroje vyvolaných těmito drsnými podmínkami se zvýší efektivnost a produktivita obsluhy. Vybavení rýpadla-nakladače 434E, jak standardní, tak volitelné, tyto vibrace omezuje. Ovládací prvky Optimální ergonomika kabiny rozhodujícím způsobem pomáhá obsluze v jejím úsilí o co nejvyšší produktivitu. Dobře umístěné ovládací páky s tlakovou kompenzací vyžadují malé ovládací síly a umožňují dobré ovládání, takže dosáhnete maximální produktivity. Systém HVAC (topení a klimatizace) Stroj 434E může být vybaven volitelnou výkonnou klimatizací, která společně s dobrým větráním poskytuje obsluze příjemné pracovní prostředí i při nejvyšších venkovních teplotách. Ventilační systém také zabezpečuje četné možnosti odmlžování, odmrazování a topení. Pracovní osvětlení Rýpadlo-nakladač 434E je vybavené nastavitelnými předními a zadními pracovními světly. To umožňuje obsluze nasměrovat světlo potřebným směrem a zajistit tak maximální osvětlení pracovní plochy bez ohledu na aktuální světelné podmínky. Vzduchový filtr kabiny Stroj 434E je vybaven snadno přístupným vzduchovým filtrem kabiny, který je umístěný v prostoru pravého zadního blatníku. Vstup vzduchu pro kabinu je umístěn dostatečně vysoko pro minimalizaci přisávání prachu do vzduchového filtru. Kabina Rýpadlo-nakladač 434E se dodává se 2 typy kabin, což umožňuje nejlepší přizpůsobení individuálním požadavkům obsluhy. Silentbloky kabiny Kabina je k hlavnímu rámu připevněna pomocí pružných uložení, která snižují vibrace a hluk a poskytují tak obsluze komfortní pracovní prostředí ve všech směrech. Odpružená sedačka Cat Vzduchem odpružená sedačka Cat představuje hlavní rozhraní mezi strojem a obsluhou, které poskytuje pohodlnou pracovní platformu s cílem zajistit vysokou úroveň produktivity při minimální únavě. 6

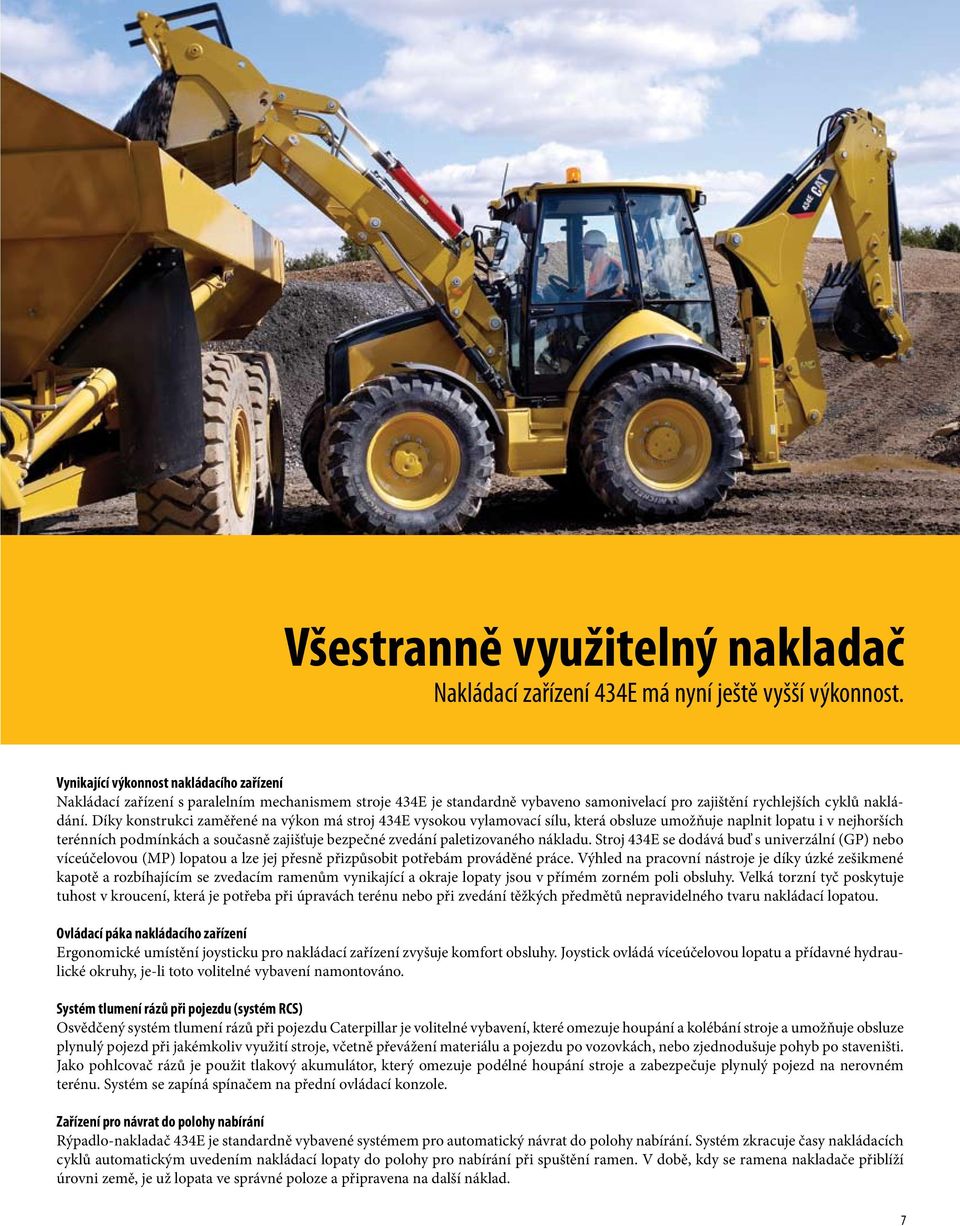

7 Všestranně využitelný nakladač Nakládací zařízení 434E má nyní ještě vyšší výkonnost. Vynikající výkonnost nakládacího zařízení Nakládací zařízení s paralelním mechanismem stroje 434E je standardně vybaveno samonivelací pro zajištění rychlejších cyklů nakládání. Díky konstrukci zaměřené na výkon má stroj 434E vysokou vylamovací sílu, která obsluze umožňuje naplnit lopatu i v nejhorších terénních podmínkách a současně zajišťuje bezpečné zvedání paletizovaného nákladu. Stroj 434E se dodává buď s univerzální (GP) nebo víceúčelovou (MP) lopatou a lze jej přesně přizpůsobit potřebám prováděné práce. Výhled na pracovní nástroje je díky úzké zešikmené kapotě a rozbíhajícím se zvedacím ramenům vynikající a okraje lopaty jsou v přímém zorném poli obsluhy. Velká torzní tyč poskytuje tuhost v kroucení, která je potřeba při úpravách terénu nebo při zvedání těžkých předmětů nepravidelného tvaru nakládací lopatou. Ovládací páka nakládacího zařízení Ergonomické umístění joysticku pro nakládací zařízení zvyšuje komfort obsluhy. Joystick ovládá víceúčelovou lopatu a přídavné hydraulické okruhy, je-li toto volitelné vybavení namontováno. Systém tlumení rázů při pojezdu (systém RCS) Osvědčený systém tlumení rázů při pojezdu Caterpillar je volitelné vybavení, které omezuje houpání a kolébání stroje a umožňuje obsluze plynulý pojezd při jakémkoliv využití stroje, včetně převážení materiálu a pojezdu po vozovkách, nebo zjednodušuje pohyb po staveništi. Jako pohlcovač rázů je použit tlakový akumulátor, který omezuje podélné houpání stroje a zabezpečuje plynulý pojezd na nerovném terénu. Systém se zapíná spínačem na přední ovládací konzole. Zařízení pro návrat do polohy nabírání Rýpadlo-nakladač 434E je standardně vybavené systémem pro automatický návrat do polohy nabírání. Systém zkracuje časy nakládacích cyklů automatickým uvedením nakládací lopaty do polohy pro nabírání při spuštění ramen. V době, kdy se ramena nakladače přiblíží úrovni země, je už lopata ve správné poloze a připravena na další náklad. 7

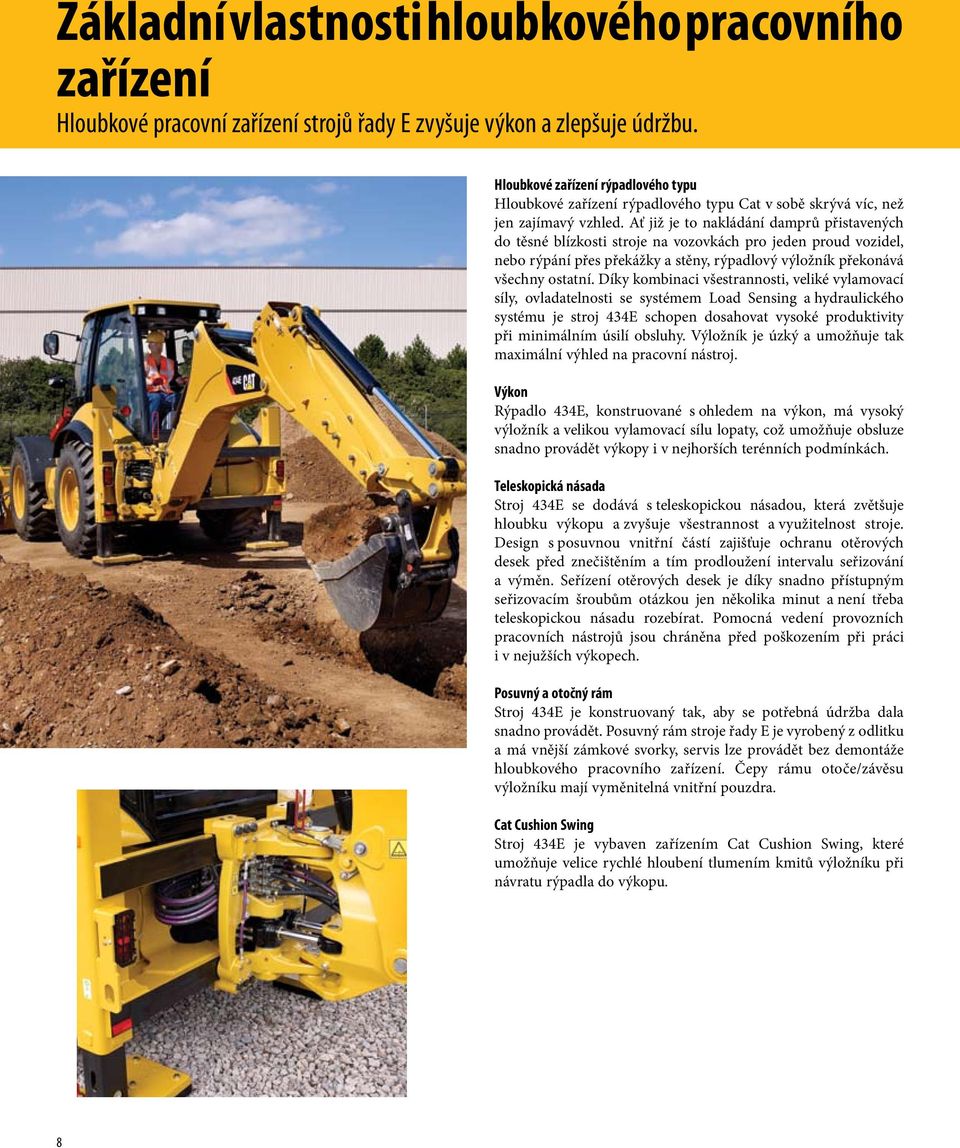

8 Základní vlastnosti hloubkového pracovního zařízení Hloubkové pracovní zařízení strojů řady E zvyšuje výkon a zlepšuje údržbu. Hloubkové zařízení rýpadlového typu Hloubkové zařízení rýpadlového typu Cat v sobě skrývá víc, než jen zajímavý vzhled. Ať již je to nakládání damprů přistavených do těsné blízkosti stroje na vozovkách pro jeden proud vozidel, nebo rýpání přes překážky a stěny, rýpadlový výložník překonává všechny ostatní. Díky kombinaci všestrannosti, veliké vylamovací síly, ovladatelnosti se systémem Load Sensing a hydraulického systému je stroj 434E schopen dosahovat vysoké produktivity při minimálním úsilí obsluhy. Výložník je úzký a umožňuje tak maximální výhled na pracovní nástroj. Výkon Rýpadlo 434E, konstruované s ohledem na výkon, má vysoký výložník a velikou vylamovací sílu lopaty, což umožňuje obsluze snadno provádět výkopy i v nejhorších terénních podmínkách. Teleskopická násada Stroj 434E se dodává s teleskopickou násadou, která zvětšuje hloubku výkopu a zvyšuje všestrannost a využitelnost stroje. Design s posuvnou vnitřní částí zajišťuje ochranu otěrových desek před znečištěním a tím prodloužení intervalu seřizování a výměn. Seřízení otěrových desek je díky snadno přístupným seřizovacím šroubům otázkou jen několika minut a není třeba teleskopickou násadu rozebírat. Pomocná vedení provozních pracovních nástrojů jsou chráněna před poškozením při práci i v nejužších výkopech. Posuvný a otočný rám Stroj 434E je konstruovaný tak, aby se potřebná údržba dala snadno provádět. Posuvný rám stroje řady E je vyrobený z odlitku a má vnější zámkové svorky, servis lze provádět bez demontáže hloubkového pracovního zařízení. Čepy rámu otoče/závěsu výložníku mají vyměnitelná vnitřní pouzdra. Cat Cushion Swing Stroj 434E je vybaven zařízením Cat Cushion Swing, které umožňuje velice rychlé hloubení tlumením kmitů výložníku při návratu rýpadla do výkopu. 8

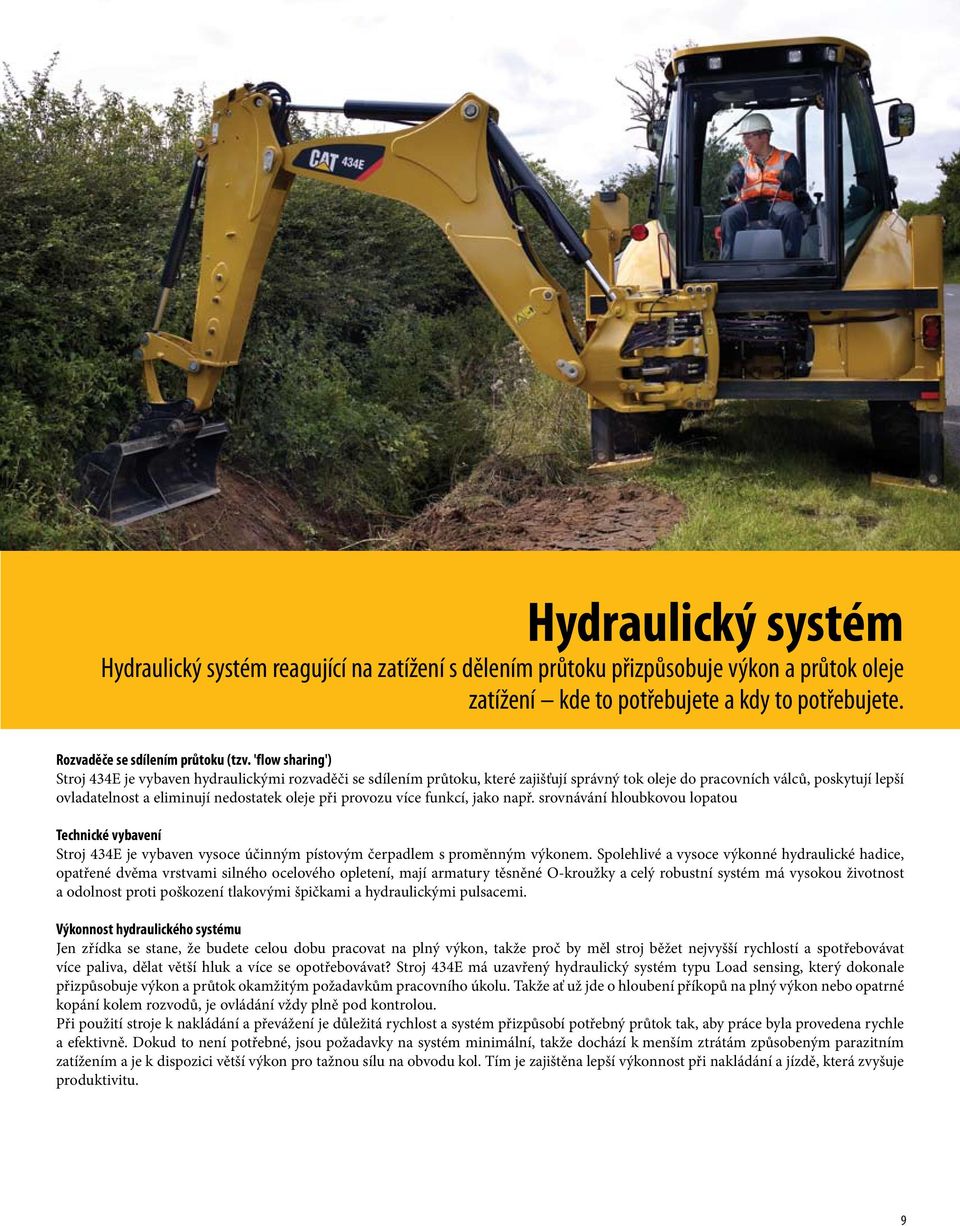

9 Hydraulický systém Hydraulický systém reagující na zatížení s dělením průtoku přizpůsobuje výkon a průtok oleje zatížení kde to potřebujete a kdy to potřebujete. Rozvaděče se sdílením průtoku (tzv. 'flow sharing') Stroj 434E je vybaven hydraulickými rozvaděči se sdílením průtoku, které zajišťují správný tok oleje do pracovních válců, poskytují lepší ovladatelnost a eliminují nedostatek oleje při provozu více funkcí, jako např. srovnávání hloubkovou lopatou Technické vybavení Stroj 434E je vybaven vysoce účinným pístovým čerpadlem s proměnným výkonem. Spolehlivé a vysoce výkonné hydraulické hadice, opatřené dvěma vrstvami silného ocelového opletení, mají armatury těsněné O-kroužky a celý robustní systém má vysokou životnost a odolnost proti poškození tlakovými špičkami a hydraulickými pulsacemi. Výkonnost hydraulického systému Jen zřídka se stane, že budete celou dobu pracovat na plný výkon, takže proč by měl stroj běžet nejvyšší rychlostí a spotřebovávat více paliva, dělat větší hluk a více se opotřebovávat? Stroj 434E má uzavřený hydraulický systém typu Load sensing, který dokonale přizpůsobuje výkon a průtok okamžitým požadavkům pracovního úkolu. Takže ať už jde o hloubení příkopů na plný výkon nebo opatrné kopání kolem rozvodů, je ovládání vždy plně pod kontrolou. Při použití stroje k nakládání a převážení je důležitá rychlost a systém přizpůsobí potřebný průtok tak, aby práce byla provedena rychle a efektivně. Dokud to není potřebné, jsou požadavky na systém minimální, takže dochází k menším ztrátám způsobeným parazitním zatížením a je k dispozici větší výkon pro tažnou sílu na obvodu kol. Tím je zajištěna lepší výkonnost při nakládání a jízdě, která zvyšuje produktivitu. 9

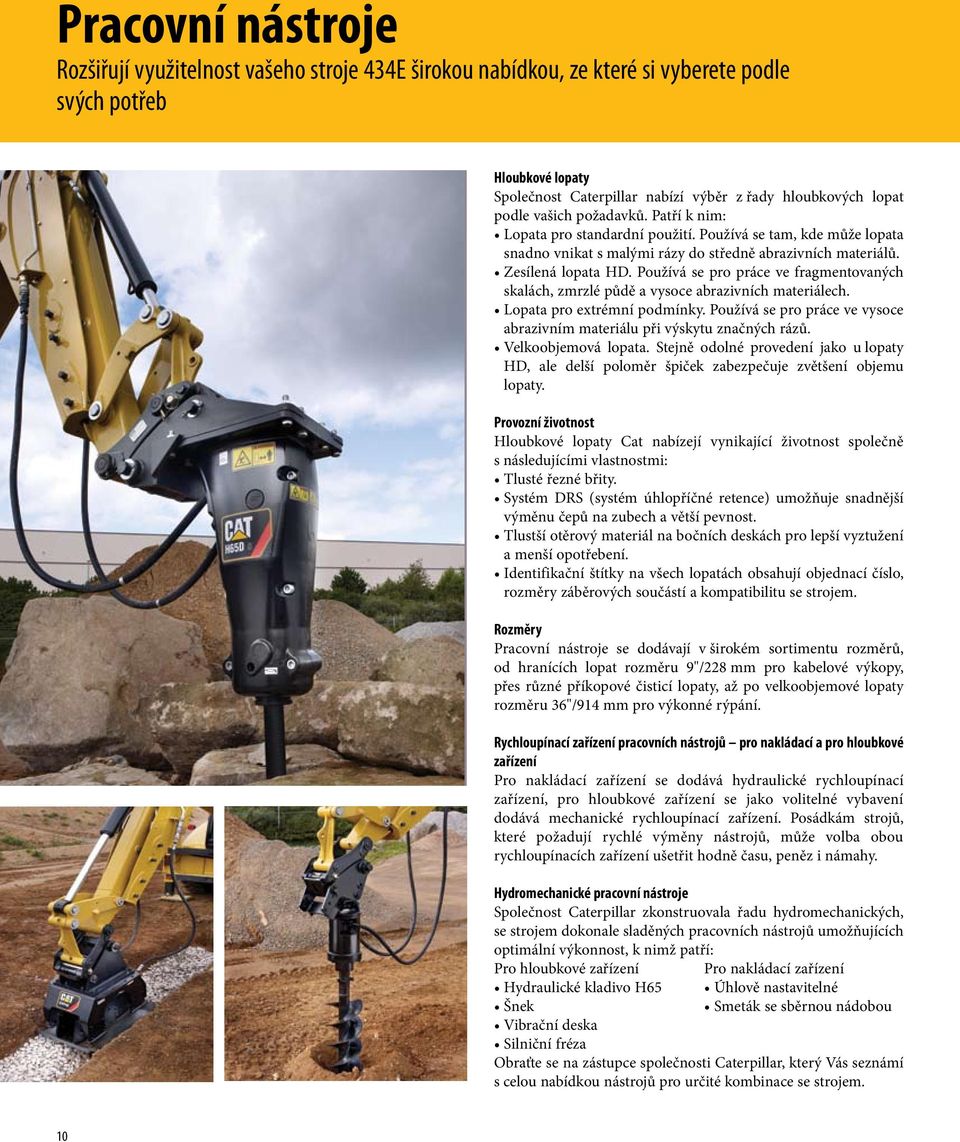

10 Pracovní nástroje Rozšiřují využitelnost vašeho stroje 434E širokou nabídkou, ze které si vyberete podle svých potřeb Hloubkové lopaty Společnost Caterpillar nabízí výběr z řady hloubkových lopat podle vašich požadavků. Patří k nim: Lopata pro standardní použití. Používá se tam, kde může lopata snadno vnikat s malými rázy do středně abrazivních materiálů. Zesílená lopata HD. Používá se pro práce ve fragmentovaných skalách, zmrzlé půdě a vysoce abrazivních materiálech. Lopata pro extrémní podmínky. Používá se pro práce ve vysoce abrazivním materiálu při výskytu značných rázů. Velkoobjemová lopata. Stejně odolné provedení jako u lopaty HD, ale delší poloměr špiček zabezpečuje zvětšení objemu lopaty. Provozní životnost Hloubkové lopaty Cat nabízejí vynikající životnost společně s následujícími vlastnostmi: Tlusté řezné břity. Systém DRS (systém úhlopříčné retence) umožňuje snadnější výměnu čepů na zubech a větší pevnost. Tlustší otěrový materiál na bočních deskách pro lepší vyztužení a menší opotřebení. Identifikační štítky na všech lopatách obsahují objednací číslo, rozměry záběrových součástí a kompatibilitu se strojem. Rozměry Pracovní nástroje se dodávají v širokém sortimentu rozměrů, od hranících lopat rozměru 9"/228 mm pro kabelové výkopy, přes různé příkopové čisticí lopaty, až po velkoobjemové lopaty rozměru 36"/914 mm pro výkonné rýpání. Rychloupínací zařízení pracovních nástrojů pro nakládací a pro hloubkové zařízení Pro nakládací zařízení se dodává hydraulické rychloupínací zařízení, pro hloubkové zařízení se jako volitelné vybavení dodává mechanické rychloupínací zařízení. Posádkám strojů, které požadují rychlé výměny nástrojů, může volba obou rychloupínacích zařízení ušetřit hodně času, peněz i námahy. Hydromechanické pracovní nástroje Společnost Caterpillar zkonstruovala řadu hydromechanických, se strojem dokonale sladěných pracovních nástrojů umožňujících optimální výkonnost, k nimž patří: Pro hloubkové zařízení Pro nakládací zařízení Hydraulické kladivo H65 Úhlově nastavitelné Šnek Smeták se sběrnou nádobou Vibrační deska Silniční fréza Obraťte se na zástupce společnosti Caterpillar, který Vás seznámí s celou nabídkou nástrojů pro určité kombinace se strojem. 10

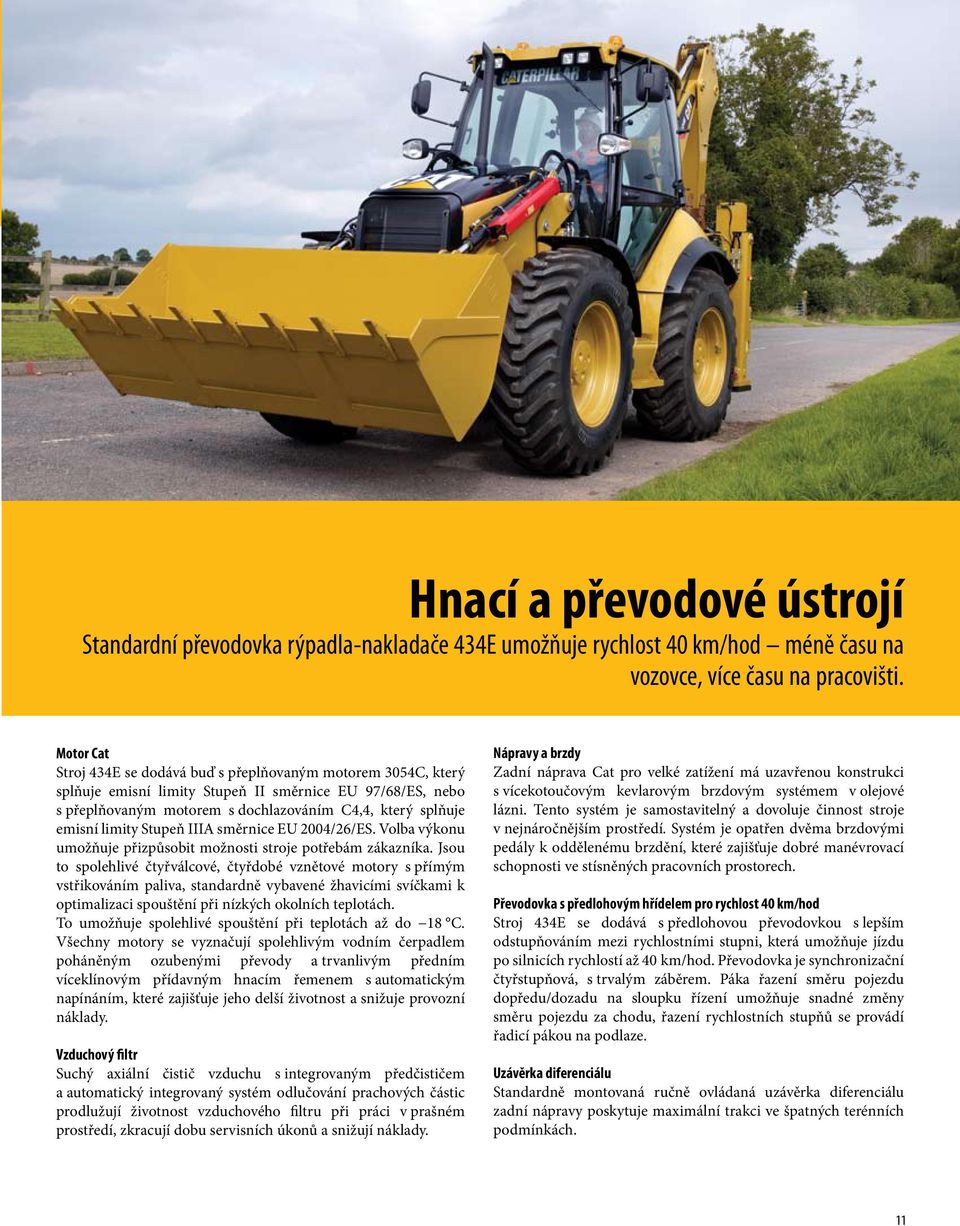

11 Hnací a převodové ústrojí Standardní převodovka rýpadla-nakladače 434E umožňuje rychlost 40 km/hod méně času na vozovce, více času na pracovišti. Motor Cat Stroj 434E se dodává buď s přeplňovaným motorem 3054C, který splňuje emisní limity Stupeň II směrnice EU 97/68/ES, nebo s přeplňovaným motorem s dochlazováním C4,4, který splňuje emisní limity Stupeň IIIA směrnice EU 2004/26/ES. Volba výkonu umožňuje přizpůsobit možnosti stroje potřebám zákazníka. Jsou to spolehlivé čtyřválcové, čtyřdobé vznětové motory s přímým vstřikováním paliva, standardně vybavené žhavicími svíčkami k optimalizaci spouštění při nízkých okolních teplotách. To umožňuje spolehlivé spouštění při teplotách až do 18 C. Všechny motory se vyznačují spolehlivým vodním čerpadlem poháněným ozubenými převody a trvanlivým předním víceklínovým přídavným hnacím řemenem s automatickým napínáním, které zajišťuje jeho delší životnost a snižuje provozní náklady. Vzduchový filtr Suchý axiální čistič vzduchu s integrovaným předčističem a automatický integrovaný systém odlučování prachových částic prodlužují životnost vzduchového filtru při práci v prašném prostředí, zkracují dobu servisních úkonů a snižují náklady. Nápravy a brzdy Zadní náprava Cat pro velké zatížení má uzavřenou konstrukci s vícekotoučovým kevlarovým brzdovým systémem v olejové lázni. Tento systém je samostavitelný a dovoluje činnost stroje v nejnáročnějším prostředí. Systém je opatřen dvěma brzdovými pedály k oddělenému brzdění, které zajišťuje dobré manévrovací schopnosti ve stísněných pracovních prostorech. Převodovka s předlohovým hřídelem pro rychlost 40 km/hod Stroj 434E se dodává s předlohovou převodovkou s lepším odstupňováním mezi rychlostními stupni, která umožňuje jízdu po silnicích rychlostí až 40 km/hod. Převodovka je synchronizační čtyřstupňová, s trvalým záběrem. Páka řazení směru pojezdu dopředu/dozadu na sloupku řízení umožňuje snadné změny směru pojezdu za chodu, řazení rychlostních stupňů se provádí řadicí pákou na podlaze. Uzávěrka diferenciálu Standardně montovaná ručně ovládaná uzávěrka diferenciálu zadní nápravy poskytuje maximální trakci ve špatných terénních podmínkách. 11

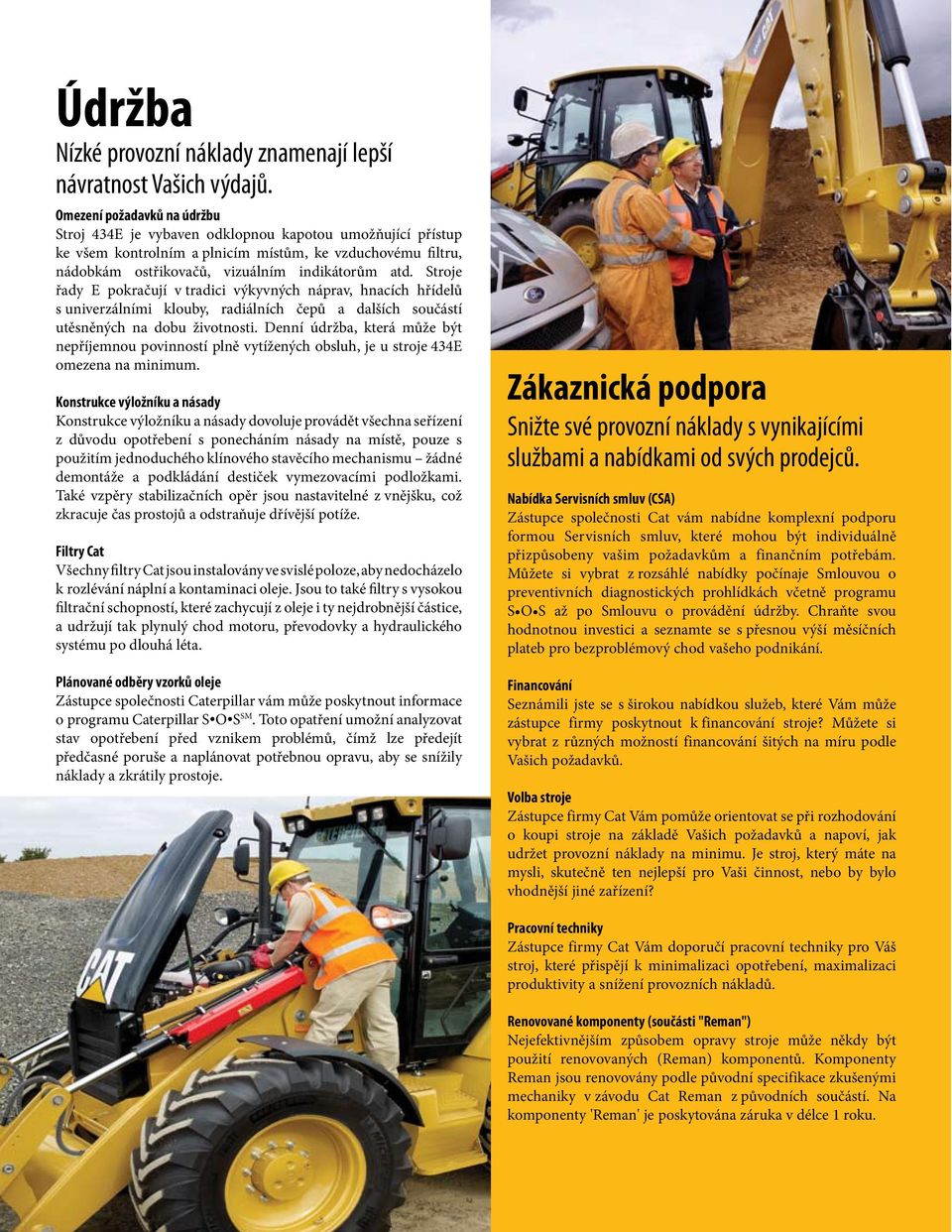

12 Údržba Nízké provozní náklady znamenají lepší návratnost Vašich výdajů. Omezení požadavků na údržbu Stroj 434E je vybaven odklopnou kapotou umožňující přístup ke všem kontrolním a plnicím místům, ke vzduchovému filtru, nádobkám ostřikovačů, vizuálním indikátorům atd. Stroje řady E pokračují v tradici výkyvných náprav, hnacích hřídelů s univerzálními klouby, radiálních čepů a dalších součástí utěsněných na dobu životnosti. Denní údržba, která může být nepříjemnou povinností plně vytížených obsluh, je u stroje 434E omezena na minimum. Konstrukce výložníku a násady Konstrukce výložníku a násady dovoluje provádět všechna seřízení z důvodu opotřebení s ponecháním násady na místě, pouze s použitím jednoduchého klínového stavěcího mechanismu žádné demontáže a podkládání destiček vymezovacími podložkami. Také vzpěry stabilizačních opěr jsou nastavitelné z vnějšku, což zkracuje čas prostojů a odstraňuje dřívější potíže. Filtry Cat Všechny filtry Cat jsou instalovány ve svislé poloze, aby nedocházelo k rozlévání náplní a kontaminaci oleje. Jsou to také filtry s vysokou filtrační schopností, které zachycují z oleje i ty nejdrobnější částice, a udržují tak plynulý chod motoru, převodovky a hydraulického systému po dlouhá léta. Plánované odběry vzorků oleje Zástupce společnosti Caterpillar vám může poskytnout informace o programu Caterpillar S O S SM. Toto opatření umožní analyzovat stav opotřebení před vznikem problémů, čímž lze předejít předčasné poruše a naplánovat potřebnou opravu, aby se snížily náklady a zkrátily prostoje. Zákaznická podpora Snižte své provozní náklady s vynikajícími službami a nabídkami od svých prodejců. Nabídka Servisních smluv (CSA) Zástupce společnosti Cat vám nabídne komplexní podporu formou Servisních smluv, které mohou být individuálně přizpůsobeny vašim požadavkům a finančním potřebám. Můžete si vybrat z rozsáhlé nabídky počínaje Smlouvou o preventivních diagnostických prohlídkách včetně programu S O S až po Smlouvu o provádění údržby. Chraňte svou hodnotnou investici a seznamte se s přesnou výší měsíčních plateb pro bezproblémový chod vašeho podnikání. Financování Seznámili jste se s širokou nabídkou služeb, které Vám může zástupce firmy poskytnout k financování stroje? Můžete si vybrat z různých možností financování šitých na míru podle Vašich požadavků. Volba stroje Zástupce firmy Cat Vám pomůže orientovat se při rozhodování o koupi stroje na základě Vašich požadavků a napoví, jak udržet provozní náklady na minimu. Je stroj, který máte na mysli, skutečně ten nejlepší pro Vaši činnost, nebo by bylo vhodnější jiné zařízení? Pracovní techniky Zástupce firmy Cat Vám doporučí pracovní techniky pro Váš stroj, které přispějí k minimalizaci opotřebení, maximalizaci produktivity a snížení provozních nákladů. Renovované komponenty (součásti "Reman") Nejefektivnějším způsobem opravy stroje může někdy být použití renovovaných (Reman) komponentů. Komponenty Reman jsou renovovány podle původní specifikace zkušenými mechaniky v závodu Cat Reman z původních součástí. Na komponenty 'Reman' je poskytována záruka v délce 1 roku. 12

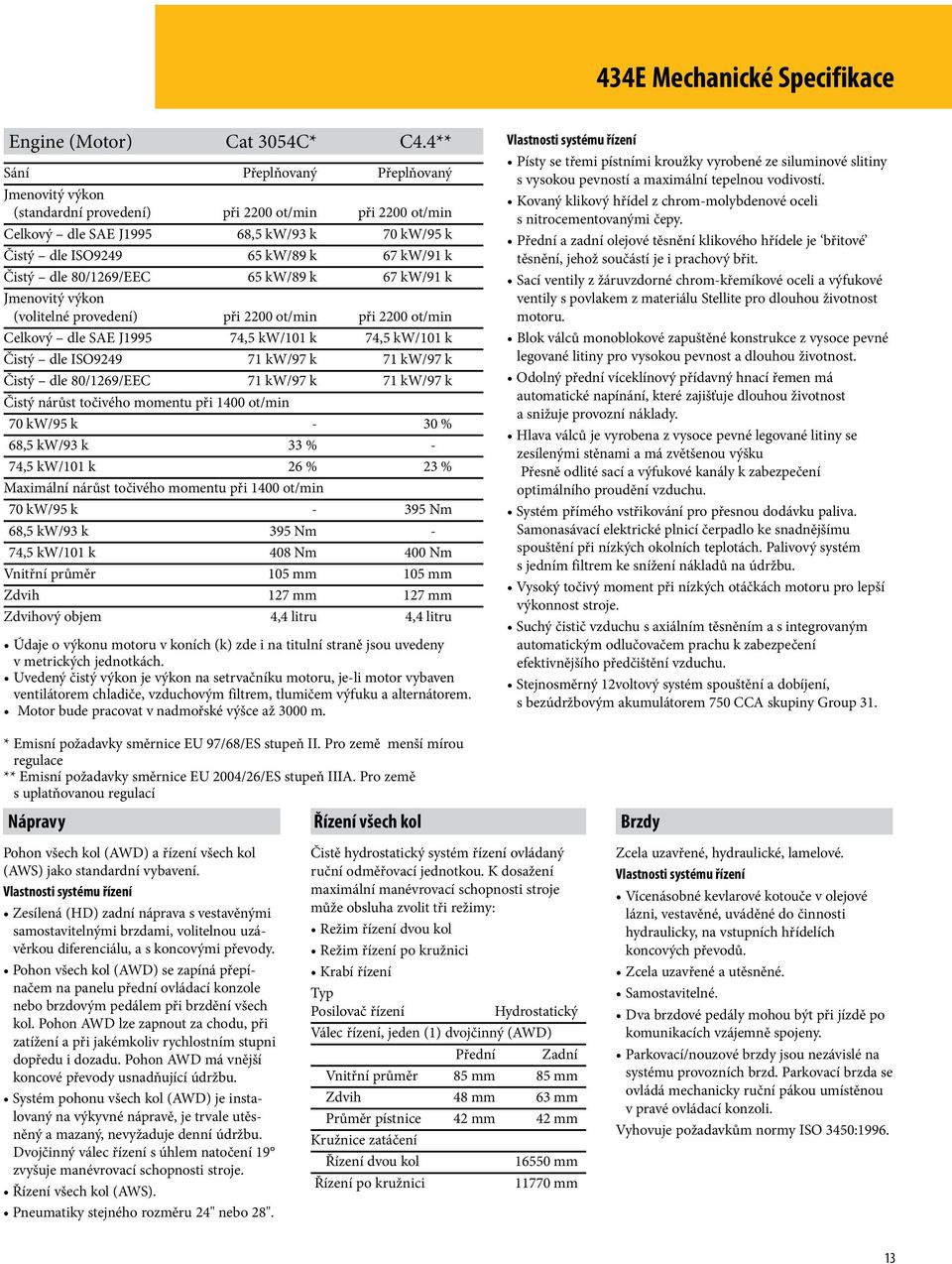

13 434E Mechanické Specifikace Engine (Motor) Cat 3054C* C4.4** Sání Přeplňovaný Přeplňovaný Jmenovitý výkon (standardní provedení) při 2200 ot/min při 2200 ot/min Celkový dle SAE J ,5 kw/93 k 70 kw/95 k Čistý dle ISO kw/89 k 67 kw/91 k Čistý dle 80/1269/EEC 65 kw/89 k 67 kw/91 k Jmenovitý výkon (volitelné provedení) při 2200 ot/min při 2200 ot/min Celkový dle SAE J ,5 kw/101 k 74,5 kw/101 k Čistý dle ISO kw/97 k 71 kw/97 k Čistý dle 80/1269/EEC 71 kw/97 k 71 kw/97 k Čistý nárůst točivého momentu při 1400 ot/min 70 kw/95 k - 30 % 68,5 kw/93 k 33 % - 74,5 kw/101 k 26 % 23 % Maximální nárůst točivého momentu při 1400 ot/min 70 kw/95 k Nm 68,5 kw/93 k 395 Nm - 74,5 kw/101 k 408 Nm 400 Nm Vnitřní průměr 105 mm 105 mm Zdvih 127 mm 127 mm Zdvihový objem 4,4 litru 4,4 litru Údaje o výkonu motoru v koních (k) zde i na titulní straně jsou uvedeny v metrických jednotkách. Uvedený čistý výkon je výkon na setrvačníku motoru, je-li motor vybaven ventilátorem chladiče, vzduchovým filtrem, tlumičem výfuku a alternátorem. Motor bude pracovat v nadmořské výšce až 3000 m. Vlastnosti systému řízení Písty se třemi pístními kroužky vyrobené ze siluminové slitiny s vysokou pevností a maximální tepelnou vodivostí. Kovaný klikový hřídel z chrom-molybdenové oceli s nitrocementovanými čepy. Přední a zadní olejové těsnění klikového hřídele je břitové těsnění, jehož součástí je i prachový břit. Sací ventily z žáruvzdorné chrom-křemíkové oceli a výfukové ventily s povlakem z materiálu Stellite pro dlouhou životnost motoru. Blok válců monoblokové zapuštěné konstrukce z vysoce pevné legované litiny pro vysokou pevnost a dlouhou životnost. Odolný přední víceklínový přídavný hnací řemen má automatické napínání, které zajišťuje dlouhou životnost a snižuje provozní náklady. Hlava válců je vyrobena z vysoce pevné legované litiny se zesílenými stěnami a má zvětšenou výšku Přesně odlité sací a výfukové kanály k zabezpečení optimálního proudění vzduchu. Systém přímého vstřikování pro přesnou dodávku paliva. Samonasávací elektrické plnicí čerpadlo ke snadnějšímu spouštění při nízkých okolních teplotách. Palivový systém s jedním filtrem ke snížení nákladů na údržbu. Vysoký točivý moment při nízkých otáčkách motoru pro lepší výkonnost stroje. Suchý čistič vzduchu s axiálním těsněním a s integrovaným automatickým odlučovačem prachu k zabezpečení efektivnějšího předčištění vzduchu. Stejnosměrný 12voltový systém spouštění a dobíjení, s bezúdržbovým akumulátorem 750 CCA skupiny Group 31. * Emisní požadavky směrnice EU 97/68/ES stupeň II. Pro země menší mírou regulace ** Emisní požadavky směrnice EU 2004/26/ES stupeň IIIA. Pro země s uplatňovanou regulací Nápravy Pohon všech kol (AWD) a řízení všech kol (AWS) jako standardní vybavení. Vlastnosti systému řízení Zesílená (HD) zadní náprava s vestavěnými samostavitelnými brzdami, volitelnou uzávěrkou diferenciálu, a s koncovými převody. Pohon všech kol (AWD) se zapíná přepínačem na panelu přední ovládací konzole nebo brzdovým pedálem při brzdění všech kol. Pohon AWD lze zapnout za chodu, při zatížení a při jakémkoliv rychlostním stupni dopředu i dozadu. Pohon AWD má vnější koncové převody usnadňující údržbu. Systém pohonu všech kol (AWD) je instalovaný na výkyvné nápravě, je trvale utěsněný a mazaný, nevyžaduje denní údržbu. Dvojčinný válec řízení s úhlem natočení 19 zvyšuje manévrovací schopnosti stroje. Řízení všech kol (AWS). Pneumatiky stejného rozměru 24" nebo 28". Řízení všech kol Čistě hydrostatický systém řízení ovládaný ruční odměřovací jednotkou. K dosažení maximální manévrovací schopnosti stroje může obsluha zvolit tři režimy: Režim řízení dvou kol Režim řízení po kružnici Krabí řízení Typ Posilovač řízení Hydrostatický Válec řízení, jeden (1) dvojčinný (AWD) Přední Zadní Vnitřní průměr 85 mm 85 mm Zdvih 48 mm 63 mm Průměr pístnice 42 mm 42 mm Kružnice zatáčení Řízení dvou kol mm Řízení po kružnici mm Brzdy Zcela uzavřené, hydraulické, lamelové. Vlastnosti systému řízení Vícenásobné kevlarové kotouče v olejové lázni, vestavěné, uváděné do činnosti hydraulicky, na vstupních hřídelích koncových převodů. Zcela uzavřené a utěsněné. Samostavitelné. Dva brzdové pedály mohou být při jízdě po komunikacích vzájemně spojeny. Parkovací/nouzové brzdy jsou nezávislé na systému provozních brzd. Parkovací brzda se ovládá mechanicky ruční pákou umístěnou v pravé ovládací konzoli. Vyhovuje požadavkům normy ISO 3450:

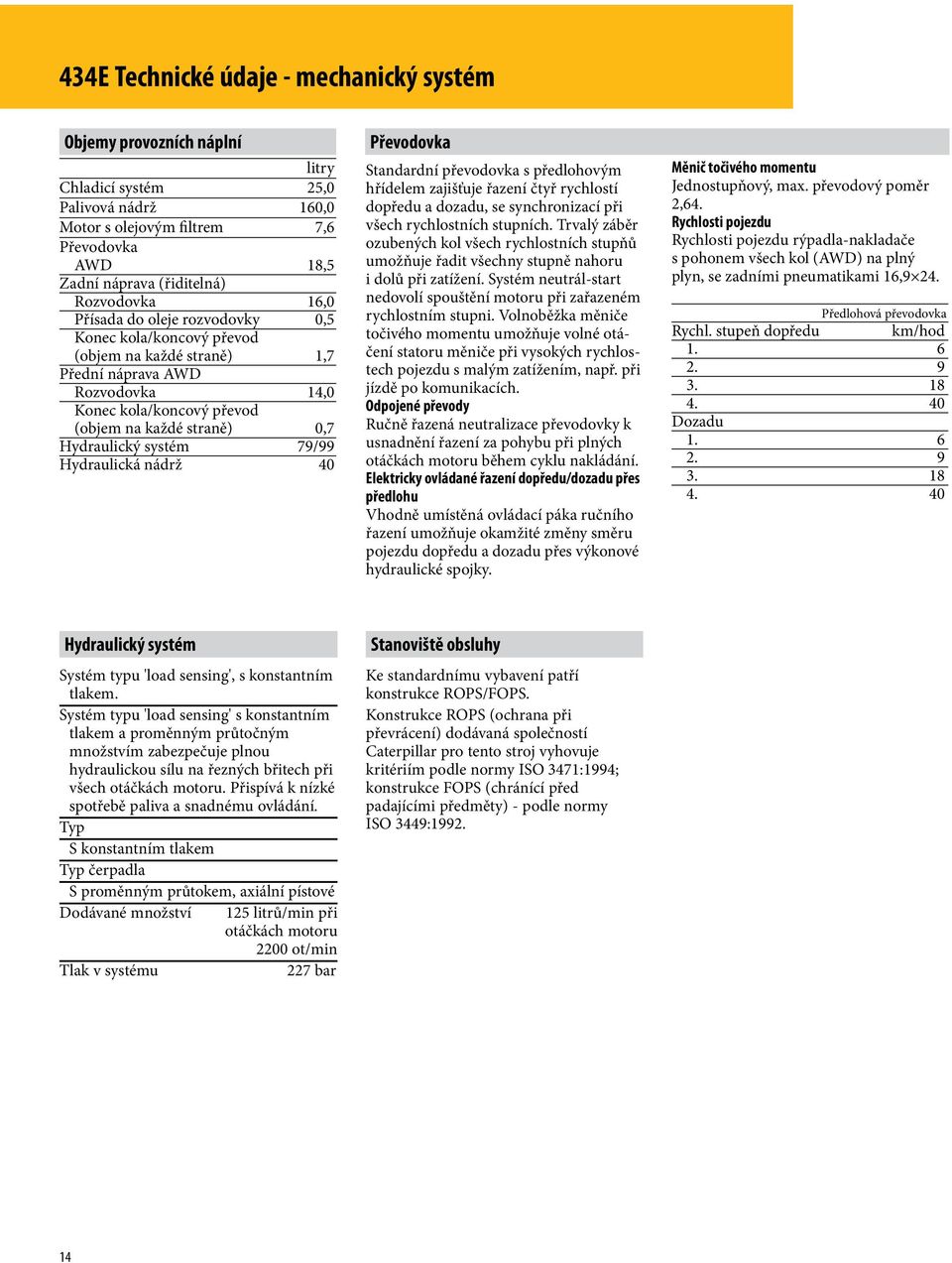

14 434E Technické údaje - mechanický systém Objemy provozních náplní litry Chladicí systém 25,0 Palivová nádrž 160,0 Motor s olejovým filtrem 7,6 Převodovka AWD 18,5 Zadní náprava (řiditelná) Rozvodovka 16,0 Přísada do oleje rozvodovky 0,5 Konec kola/koncový převod (objem na každé straně) 1,7 Přední náprava AWD Rozvodovka 14,0 Konec kola/koncový převod (objem na každé straně) 0,7 Hydraulický systém 79/99 Hydraulická nádrž 40 Převodovka Standardní převodovka s předlohovým hřídelem zajišťuje řazení čtyř rychlostí dopředu a dozadu, se synchronizací při všech rychlostních stupních. Trvalý záběr ozubených kol všech rychlostních stupňů umožňuje řadit všechny stupně nahoru i dolů při zatížení. Systém neutrál-start nedovolí spouštění motoru při zařazeném rychlostním stupni. Volnoběžka měniče točivého momentu umožňuje volné otáčení statoru měniče při vysokých rychlostech pojezdu s malým zatížením, např. při jízdě po komunikacích. Odpojené převody Ručně řazená neutralizace převodovky k usnadnění řazení za pohybu při plných otáčkách motoru během cyklu nakládání. Elektricky ovládané řazení dopředu/dozadu přes předlohu Vhodně umístěná ovládací páka ručního řazení umožňuje okamžité změny směru pojezdu dopředu a dozadu přes výkonové hydraulické spojky. Měnič točivého momentu Jednostupňový, max. převodový poměr 2,64. Rychlosti pojezdu Rychlosti pojezdu rýpadla-nakladače s pohonem všech kol (AWD) na plný plyn, se zadními pneumatikami 16,9 24. Předlohová převodovka Rychl. stupeň dopředu km/hod Dozadu Hydraulický systém Systém typu 'load sensing', s konstantním tlakem. Systém typu 'load sensing' s konstantním tlakem a proměnným průtočným množstvím zabezpečuje plnou hydraulickou sílu na řezných břitech při všech otáčkách motoru. Přispívá k nízké spotřebě paliva a snadnému ovládání. Typ S konstantním tlakem Typ čerpadla S proměnným průtokem, axiální pístové Dodávané množství 125 litrů/min při otáčkách motoru 2200 ot/min Tlak v systému 227 bar Stanoviště obsluhy Ke standardnímu vybavení patří konstrukce ROPS/FOPS. Konstrukce ROPS (ochrana při převrácení) dodávaná společností Caterpillar pro tento stroj vyhovuje kritériím podle normy ISO 3471:1994; konstrukce FOPS (chránící před padajícími předměty) - podle normy ISO 3449:

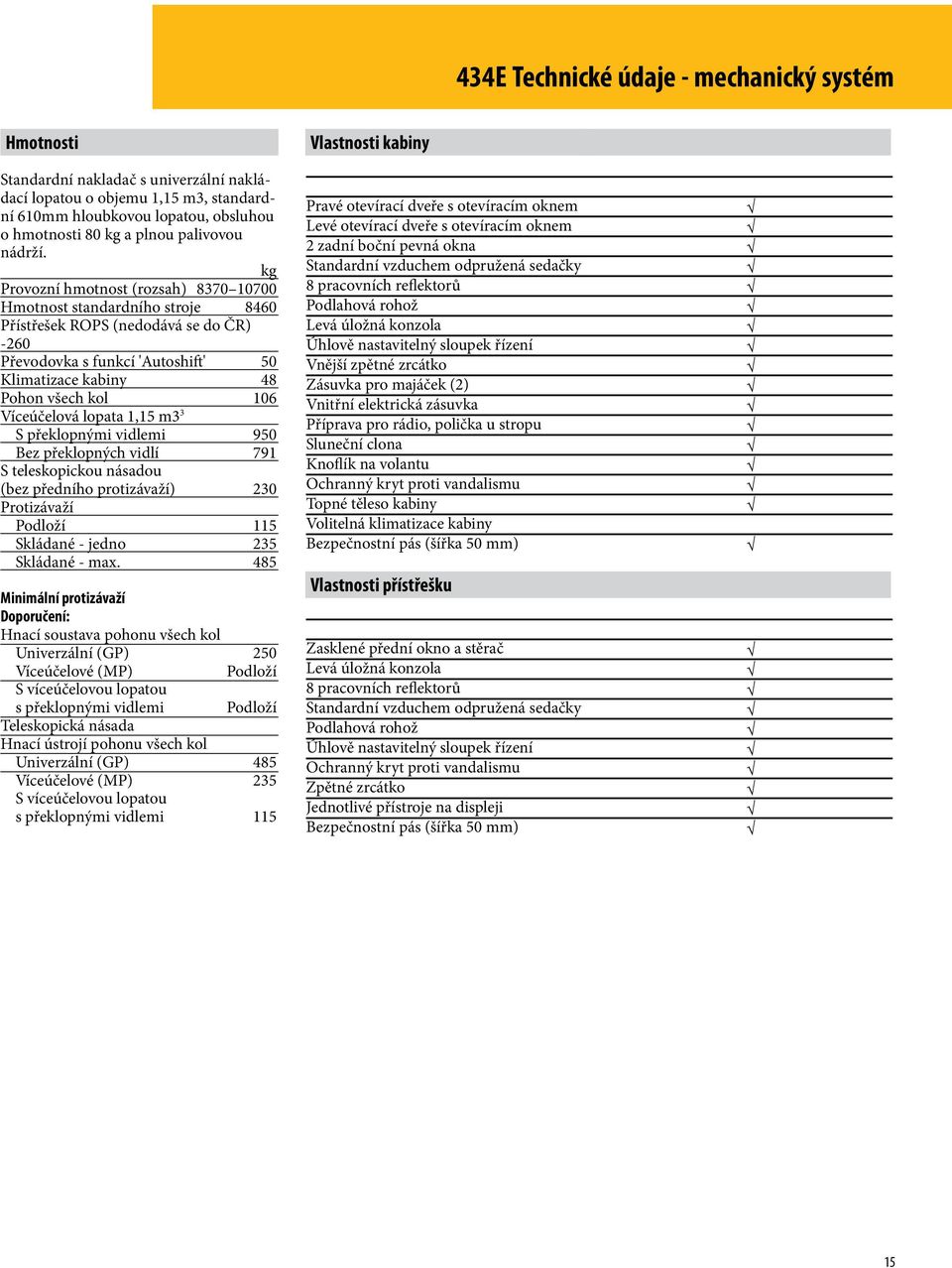

15 434E Technické údaje - mechanický systém Hmotnosti Standardní nakladač s univerzální nakládací lopatou o objemu 1,15 m3, standardní 610mm hloubkovou lopatou, obsluhou o hmotnosti 80 kg a plnou palivovou nádrží. kg Provozní hmotnost (rozsah) Hmotnost standardního stroje 8460 Přístřešek ROPS (nedodává se do ČR) -260 Převodovka s funkcí 'Autoshift' 50 Klimatizace kabiny 48 Pohon všech kol 106 Víceúčelová lopata 1,15 m3 3 S překlopnými vidlemi 950 Bez překlopných vidlí 791 S teleskopickou násadou (bez předního protizávaží) 230 Protizávaží Podloží 115 Skládané - jedno 235 Skládané - max. 485 Minimální protizávaží Doporučení: Hnací soustava pohonu všech kol Univerzální (GP) 250 Víceúčelové (MP) Podloží S víceúčelovou lopatou s překlopnými vidlemi Podloží Teleskopická násada Hnací ústrojí pohonu všech kol Univerzální (GP) 485 Víceúčelové (MP) 235 S víceúčelovou lopatou s překlopnými vidlemi 115 Vlastnosti kabiny Pravé otevírací dveře s otevíracím oknem Levé otevírací dveře s otevíracím oknem 2 zadní boční pevná okna Standardní vzduchem odpružená sedačky 8 pracovních reflektorů Podlahová rohož Levá úložná konzola Úhlově nastavitelný sloupek řízení Vnější zpětné zrcátko Zásuvka pro majáček (2) Vnitřní elektrická zásuvka Příprava pro rádio, polička u stropu Sluneční clona Knoflík na volantu Ochranný kryt proti vandalismu Topné těleso kabiny Volitelná klimatizace kabiny Bezpečnostní pás (šířka 50 mm) Vlastnosti přístřešku Zasklené přední okno a stěrač Levá úložná konzola 8 pracovních reflektorů Standardní vzduchem odpružená sedačky Podlahová rohož Úhlově nastavitelný sloupek řízení Ochranný kryt proti vandalismu Zpětné zrcátko Jednotlivé přístroje na displeji Bezpečnostní pás (šířka 50 mm) 15

16 434E Technické údaje - mechanický systém

17 Rozměry stroje 434E Technické údaje - mechanický systém Univerzální (GP) Víceúčelové (MP) Víceúčelová lopata s vidlemi 1 Celková délka (lopata na zemi), standardní násada mm Celková délka (lopata na zemi), teleskopická násada mm Celková přepravní délka, standardní násada mm Celková přepravní délka, teleskopická násada mm Celková přepravní výška, standardní násada mm Celková přepravní výška, teleskopická násada mm Celková šířka (standardní) mm Výška k vršku kabiny mm Výška k vršku výfukového komínku mm Výška závěsného čepu nakládacího zařízení (přepravní) mm Světlá výška (minimální) mm Vzdálenost osy zadní nápravy od přední mřížky mm Rozměr běhounu pneumatiky předního kola mm Rozměr běhounu pneumatiky zadního kola mm Rozvor kol (AWD) mm Rozměry a provozní parametry nakládací lopata Univerzální (GP) Víceúčelové (MP) Víceúčelová lopata s vidlemi Objem (jmenovitý dle SAE) m3 1,15 1,15 1,15 Šířka mm Nosnost při max. výšce zdvihu kg Vylamovací síla kn Zatížení při převrácení v místě zatížení lopaty kg Maximální výška závěsného čepu mm Výsypný úhel při plném zdvihu Výsypná výška při max. úhlu vyklopení mm Dosah při max. úhlu vyklopení mm Max. zaklopení lopaty v úrovni země Hloubkový dosah mm Max. úhel při srovnávání mm Šířka řezného břitu při hrnutí mm Od masky chladiče po řezný břit lopaty v poloze pro přejezd mm Maximální výškový dosah mm Maximální otevření čelisti lopaty mm Svěrná síla čelisti lopaty kn Hmotnost (nezahrnuje zuby) kg Rozměry a provozní parametry hloubkové pracovní zařízení Teleskopická násada Standardní násada Zasunuté Vysunutá 14 Hloubkový dosah, maximum dle SAE mm Hloubkový dosah, maximální mm Hloubkový dosah při plochém dnu 610 mm, max. dle SAE mm Hloubkový dosah při plochém dnu 610 mm, maximálně mm Vodorovný dosah v úrovni terénu od osy čepu otáčení hloubkového zařízení mm Výsypná výška mm Dosah při max. zdvihu mm Úhel otáčení kolem čepu otáčení hloubkového zařízení Otočení lopaty kolem závěsného čepu lopaty Šířka přes stabilizační opěry mm Rypná síla od válce lopaty kn Rypná síla od válce násady kn Celkové posunutí do boku mm

18 Standardní vybavení Standardní vybavení se může měnit. Podrobnější informace vám poskytne zástupce společnosti Caterpillar. Vzduchový filtr, suchý, s axiálním těsněním, s předčističem a indikátorem zanesení filtru Pohon všech kol (AWD) Řízení všech kol (AWS). Alternátor, 120 A, 12 V Nemrznoucí chladicí směs (do -37 C) Výstražný zvukový signál při poruše systému Hloubková lopata, hloubkový dosah 4364 mm, posuvná do boku, rýpadlový typ Akumulátor, bezúdržbový, 750 CCA Výložník s přepravním zámkem Vzpěra zvedacího válce Brzdy, kevlarové kotouče, v olejové lázni Motor Cat 3054C* (68,5 kw) nebo Cat C4.4** (70 kw) Háček na oděv Zámek elektrohydraulického posouvání rámu hloubkového zařízení do boku Krytování motoru Ventilátor chladiče, s ochranným krytem Rychlé řazení zpětného chodu, všechny rychlostní stupně Výstražné blikače/směrová světla Podlahová rohož, pryžová Přední náprava, výkyvná Přední maska s nárazníky Přední světlomety Přístroje: teplota chladicí kapaliny, palivoměr, otáčkoměr, počítadlo provozních hodin Palivová nádrž 187 litrů, plnění ze země Stabilizační opěry s patkami s rýhovanou dosedací plochou Souprava chlazení pro vysoké okolní teploty Chladič hydraulického oleje Indikátory: zanesení čističe vzduchu, zabrzdění, chladicí kapalina motoru, olejoznak hydraulického oleje Osvětlení přístrojové desky Časovač předního a zadního stěrače Spínací skříňka s přídavnou polohou Závěsné oko, hloubková lopata (pouze země mimo EU) Světla, pracovní (4 přední, 4 zadní) Hydraulický systém typu "load sensing", s měnitelným průtokem, s axiálním pístovým čerpadlem Zpětná zrcátka, vnější (2) Zásuvka, 12 V (2) Systém řízení s posilovačem, hydrostatický Kabina s konstrukcí ROPS, s topením, odmrazováním, přetlakovaná, s ventilátorem pro cirkulaci vzduchu Bezpečnostní pás, samonavíjecí, (šířka 50 mm) Sedačka, odpružená vzduchem, s látkovým potahem Ukazatele směru jízdy s automatickým vypínáním Palivový filtr, filtr motorového, hydraulického a převodového oleje Systém spouštění, s ohřevem k usnadnění spouštění Brzdová a zadní obrysová světla (2) Přepravní zámek otoče hloubkového zařízení Pneumatiky (2 přední, 2 zadní) Měnič točivého momentu Ovládání plynu, ruční a pedálem Převodovka, čtyřrychlostní, synchronizační Vypínač neutralizace převodovky Houkačka výstražná, přední elektrická Pracovní světlomety (8) Odlučovač vody z palivového systému Volitelné vybavení Volitelné vybavení se může změnit. Podrobnější informace vám poskytne zástupce společnosti Caterpillar. Klimatizace kabiny Výstražná houkačka při couvání Přídavná zařízení, přední nakladač Univerzální lopata 1,15 m3 Víceúčelová lopata 1,15 m3 nebo 1,15 m3 s vidlemi Pracovní zařízení s hloubkovou lopatou Rychloupínací zařízení, mechanické Motor Cat 3054C DIT* (74,5 kw) Motor Cat 4,4** (74,5 kw) Protizávaží Na přední příčce rámu Podloží Skládané Řezný břit, šroubovaný Z jednoho kusu materiálu Dvoudílný Blatníky, přední Ochranné kryty Hnacího hřídele při AWD Zuby (pro lopatu GP/MP) Zadní světla, pro jízdu po komunikacích Hydraulické rozvaděče, nakladač 3. rozvaděč pro lopaty GP/MP Hydraulické rozvaděče (přídavné) Standardní násada Teleskopická násada Hydraulické vedení Vedení pro kladivo na násadě Hadicové rychlospojky Osvětlení Poznávací značka, zadní Pro jízdu po komunikacích Zpětné zrcátko, vnější, velké Instalace pro manipulaci s břemeny, včetně závěsného oka, zámků výložníku a násady a audiovizuálního varovného systému Stanoviště obsluhy Přístřešek pro obsluhu (nedodává se do ČR) Hnaný boční posun Systém tlumení rázů při pojezdu Výstražný majáček Patky stabilizačních opěr k práci na vozovce Násada, výsuvná Sloupek řízení, úhlově nastavitelný Skříňka na nářadí, vnější Zámky pro přepravu Ochrana proti vandalismu Zastínění kabiny * Standard pro země s menší mírou regulace, splňuje emisní požadavky směrnice EU 97/68/ES stupeň II. ** Standard pro země s přísnými předpisy, odpovídá stupni IIIA Směrnice EU 2004/26/ES. 18

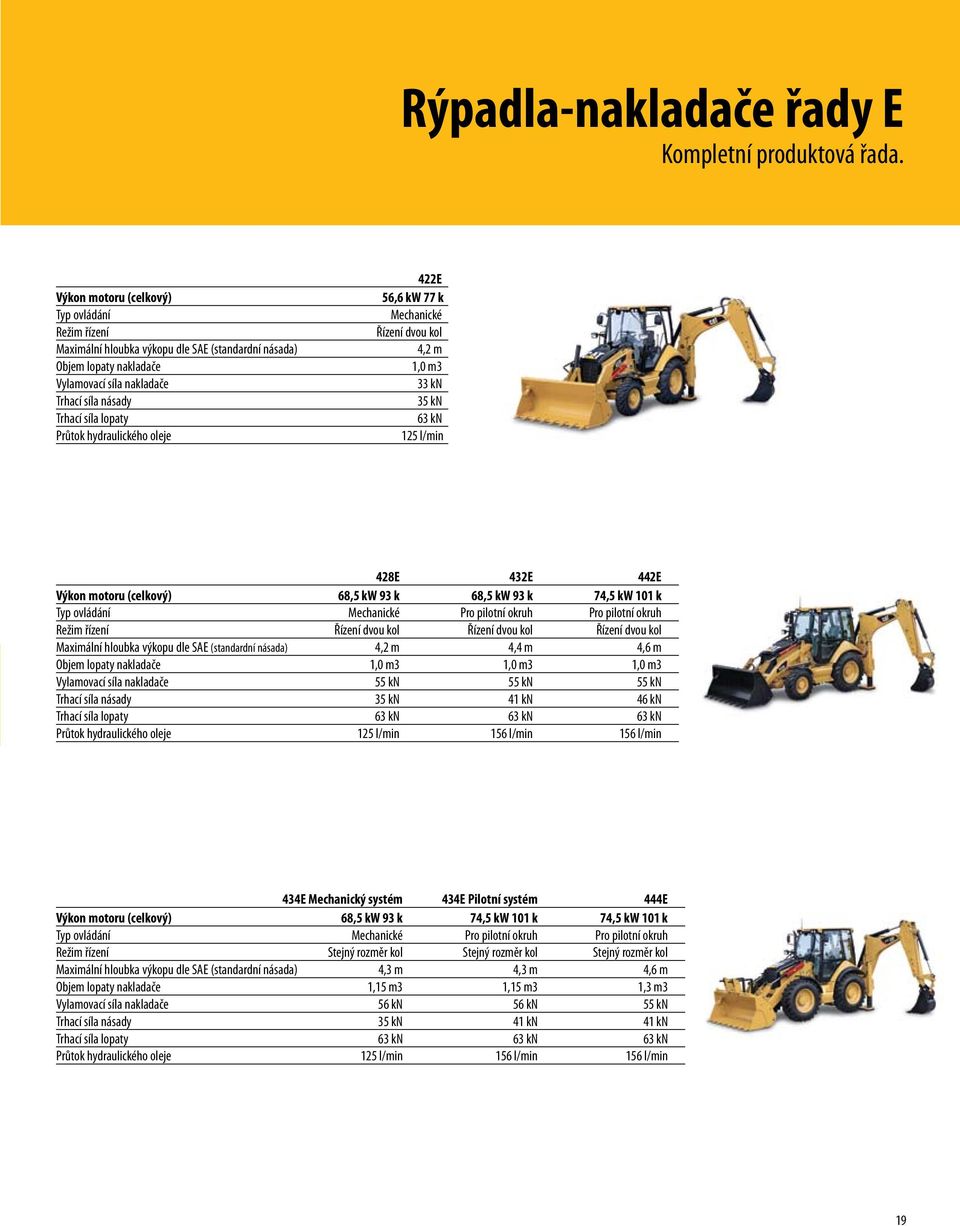

19 Rýpadla-nakladače řady E Kompletní produktová řada. Výkon motoru (celkový) Typ ovládání Režim řízení Maximální hloubka výkopu dle SAE (standardní násada) Objem lopaty nakladače Vylamovací síla nakladače Trhací síla násady Trhací síla lopaty Průtok hydraulického oleje 422E 56,6 kw 77 k Mechanické Řízení dvou kol 4,2 m 1,0 m3 33 kn 35 kn 63 kn 125 l/min 428E 432E 442E Výkon motoru (celkový) 68,5 kw 93 k 68,5 kw 93 k 74,5 kw 101 k Typ ovládání Mechanické Pro pilotní okruh Pro pilotní okruh Režim řízení Řízení dvou kol Řízení dvou kol Řízení dvou kol Maximální hloubka výkopu dle SAE (standardní násada) 4,2 m 4,4 m 4,6 m Objem lopaty nakladače 1,0 m3 1,0 m3 1,0 m3 Vylamovací síla nakladače 55 kn 55 kn 55 kn Trhací síla násady 35 kn 41 kn 46 kn Trhací síla lopaty 63 kn 63 kn 63 kn Průtok hydraulického oleje 125 l/min 156 l/min 156 l/min 434E Mechanický systém 434E Pilotní systém 444E Výkon motoru (celkový) 68,5 kw 93 k 74,5 kw 101 k 74,5 kw 101 k Typ ovládání Mechanické Pro pilotní okruh Pro pilotní okruh Režim řízení Stejný rozměr kol Stejný rozměr kol Stejný rozměr kol Maximální hloubka výkopu dle SAE (standardní násada) 4,3 m 4,3 m 4,6 m Objem lopaty nakladače 1,15 m3 1,15 m3 1,3 m3 Vylamovací síla nakladače 56 kn 56 kn 55 kn Trhací síla násady 35 kn 41 kn 41 kn Trhací síla lopaty 63 kn 63 kn 63 kn Průtok hydraulického oleje 125 l/min 156 l/min 156 l/min 19
