432F. Rýpadlo nakladač

Transkript

1 Rýpadlo nakladač 432F Dieselový motor Cat 3054C DIT* Jmenovitý celkový výkon (ISO 14395) při ot/min 74,5 kw (101 k) Jmenovitý čistý výkon (ISO 9249) při ot/min 71 kw (97 k) Přeplňovaný motor Cat C4.4 s dochlazováním** Jmenovitý celkový výkon (ISO 14395) při ot/min 74,5 kw (101 k) Jmenovitý čistý výkon (ISO 9249) při ot/min 71 kw (97 k) *Splňuje normu EU II, vyhovuje emisním požadavkům Směrnice EU 97/68/ES. **Emisní požadavky směrnice EU 2004/26/ES stupeň IIIA. Hmotnost Provozní hmotnost Hloubkový dosah hloubkového zařízení Hloubkový dosah, maximální podle SAE Standardní násada Zasunutá teleskopická násada 4,26 m Vysunutá teleskopická násada 4,26 m Zasunutá teleskopická násada 4,87 m Vysunutá teleskopická násada 4,87 m kg mm mm mm mm mm

2 Zvyšte svou produktivitu a zajistěte vysoký stupeň efektivity díky snadnému ovládání a špičkové výkonnosti. Obsah Vlastnosti... 4 Špičkové stanoviště obsluhy... 6 Nakládací zařízení... 8 Hloubkové zařízení... 9 Hydraulický systém Pracovní nástroje Hnací soustava Možnosti údržby Zákaznická podpora Specifikace Standardní vybavení stroje Volitelné vybavení

3 Stroj 432F se vyznačuje vysokou produktivitou. Bylo vyvinuté na základě více než 25 let zkušeností v oboru rýpadel nakladačů a klade si za cíl předčit všechna očekávání zákazníků. Díky vyšší výkonnosti, všestranné využitelnosti a komfortu obsluhy, jež předčí vše, co tu dosud bylo, má stroj 432F vlastnosti, které potřebuje v náročném konkurenčním prostředí. Toto rýpadlo nakladač Cat bylo navrženo s ohledem na vás a je připraveno pustit se hned do práce. Navštivte svého zástupce Cat a vyzkoušejte si rýpadla nakladače nastupující generace od společnosti Caterpillar. 3

4 Zjednodušené provádění údržby Stroj 432F je nyní vybaven výklopnou chladicí soupravou, vylepšenou rychlouvolňovací kapotou motoru a snadno nastavitelným systémem otěrových desek stabilizačních opěr a teleskopické násady. To představuje větší pohodlí pro obsluhu a ve výsledku také kratší prostoje strojů a nižší provozní náklady. Brzdění všech kol Brzdění všech kol je standardním vybavením u všech rýpadel nakladačů 432F. Při jízdě se dvěma hnanými koly se použitím brzd aktivuje pohon všech čtyř kol. Po uvolnění brzd se převodovka vrátí do režimu pohonu dvou kol. Tento vysoce účinný systém je vhodný zejména pro nebezpečné, kluzké nebo strmé povrchy a terény. Režimy brzdění se ovládají snadno přístupným přepínačem pohonu všech kol, což zvyšuje účinnost brzdění a snižuje opotřebení pneumatik. Vynikající rozložení hmotnosti Aby byla zajištěna optimální vyváženost a ovládání, zejména při jízdě po komunikacích, byl stroj 432F navržen s velkým rozvorem. Nedošlo přitom ke změně poloměru zatáčení. Uzamykatelný měnič točivého momentu Stroj 432F je nyní k dispozici s volitelným uzamykatelným měničem točivého momentu, který zkracuje dobu přejezdů po silnicích a snižuje spotřebu paliva. Větší měnič točivého momentu Měnič točivého momentu 2,4:1 stroje 432F poskytuje až o 14 % vyšší tlačný výkon, lepší pojezd po silnicích a stoupání do svahu než jeho předchůdce. 4

5 Vlastnosti Zcela nové vlastnosti a vybavení, navržené s ohledem na vás. Velká nekovová palivová nádrž Velká nekovová palivová nádrž o objemu 160 l v kombinaci s motorem Cat a účinným hydraulickým systémem zajišťuje delší dobu mezi doplňováním paliva a větší praktičnost. Nižší kondenzace par a žádné vnitřní rezivění maximalizují dobu provozuschopnosti. Galvanická povrchová úprava Stroj 432F je chráněný galvanickým podkladovým nátěrem (E-Coat), který zcela utěsní všechny kovové komponenty a zabezpečuje vynikající stupeň ochrany proti poškození a korozi. Ve spojení s vysoce odolnou polyuretanovou vrchní ochrannou vrstvou zůstane stroj 432F déle v prvotřídním stavu, což zajistí jeho optimální hodnotu při odprodeji. 5

6 Vícepolohové konzoly s joysticky Joysticky jsou instalované na konzolách se dvěma polohami. To obsluze umožňuje zůstat pohodlně v sedačce nebo se posunout dopředu k zadní části stroje za účelem získání nerušeného výhledu na výkop. Volič schématu Spínač voliče schématu umístěný v kabině umožňuje stisknutím jediného tlačítka změnit schéma ovládání z rýpadla na nakladač. Díky tomu můžete zvolit schéma, které vám nejvíc vyhovuje, za účelem vyšší produktivity. Vibrace Společnost Caterpillar si je dobře vědoma, že rýpadla nakladače pracují v těch nejtěžších podmínkách. Zvládnutím normálních vibrací stroje vyvolaných náročnými podmínkami se zvýší efektivnost a produktivita obsluhy. Jak standardní, tak volitelné vybavení stroje 432F tyto vibrace omezuje. Vzduchem odpružená sedačka Cat Vzduchem odpružená sedačka Cat představuje hlavní rozhraní mezi strojem a obsluhou. Poskytuje pohodlnou pracovní platformu zajišťující vysokou úroveň produktivity při minimální únavě. Vzduchový filtr kabiny Stroj 432F je vybaven snadno přístupným vzduchovým filtrem kabiny, který se nachází v prostoru pravého zadního blatníku. Sání vzduchu pro kabinu je umístěno dostatečně vysoko, aby se minimalizovalo nasávání prachu do filtru. Systém topení a klimatizace Výhodou stroje 432F je volitelný výkonný systém klimatizace, který poskytuje obsluze dobrou ventilaci a zajišťuje tak příjemné prostředí i během práce při vysokých teplotách. Ventilační systém také zabezpečuje četné možnosti odmlžování, odmrazování a topení. Pracovní světla Stroj 432F je vybaven nastavitelnými předními a zadními pracovními světly. To umožňuje obsluze nastavit světlo potřebným směrem a zajistit tak maximální osvětlení pracovní plochy bez ohledu na okolní světelné podmínky. Kabina stroje 432F je řešena s ohledem na potřeby pracovníků obsluhy. Její uspořádání zabezpečuje maximální komfort a snadné ovládání a svým moderním designem odpovídá současným vysokým nárokům obsluhy. Součástí designu je zakřivené sklo, které zvětšuje vnitřní prostor a zlepšuje výhled. Široká kabina poskytuje prostorné prostředí, které zajišťuje lepší výkon během otáčení sedadla při přechodu z jednoho provozního režimu do druhého. Komfort v kabině zvyšuje prvotřídní, vzduchem odpružená sedačka Cat, která snižuje únavu. Snadno otevíratelné jednodílné zadní okno poskytuje obsluze vynikající možnost větrání a skvělý výhled. Zadní stěrač snadno očistí velkou plochu zadního okna, čímž zajišťuje skvělý výhled na pracovní plochu i při práci za deště nebo v prašných podmínkách. Ovládací joysticky rypadlového typu umožňují plynulou modulaci funkcí a jejich ergonomické řešení snižuje síly při ovládání a zvyšuje komfort obsluhy. Umístění ovládacích prvků dovoluje přirozenou polohu obsluhy poskytující maximální pohodlí při řízení stroje. Proporcionální ovládací prvky joysticků nakladače a rýpadla umožňují přesné ovládání pracovních nástrojů nakladače a rýpadla a teleskopické násady. Další vybavení, jako jsou dálkové ovladače stabilizačních opěr, velké nastavitelné ventilační výdechy v celé kabině a snadno čitelná měřidla, poskytuje obsluze pohodlné pracovní prostředí, které snižuje únavu a zvyšuje produktivitu. 6

7 Špičkové stanoviště obsluhy Zažijte bezkonkurenční výhled na vaše pracoviště z pohodlného prostředí. 7

8 Nakládací zařízení Nakládací zařízení s paralelním zdvihem dosáhne do dříve nedostupných výšek. Výkonnost nakládacího zařízení Stroj 432F, konstruovaný s ohledem na výkon, má vyšší vylamovací síly, výšku nakládání a dosah, což usnadňuje život při plnění nákladního vozidla nebo při nabírání do lopaty. Ramena nakládacího zařízení s paralelním zdvihem nabízejí jako součást standardního vybavení samočinné vyrovnávání, čímž je umožněno bezpečné zvedání nákladu na paletách. Všestranná využitelnost je dále zvýšena možností volby univerzální nebo víceúčelové lopaty. Vynikající výhled ze stroje je zajištěn díky nižší linii kapoty, horní hrana lopaty je v přímém zorném poli obsluhy. Systém tlumení rázů při pojezdu Osvědčený systém Cat tlumení rázů při pojezdu je volitelné vybavení, které slouží k omezení houpání a kolébání stroje a umožňuje obsluze plynulý pojezd při jakémkoliv využití stroje, včetně nabírání a převážení materiálu a pojezdu po vozovkách, nebo při prostém pohybu po staveništi. Systém se zapíná spínačem na přední ovládací konzole. Systém pro návrat do polohy nabírání Stroj 432F je standardně vybaven systémem pro návrat do polohy nabírání. Tento systém zkracuje časy nakládacích cyklů automatickým nastavením nakládací lopaty zpět do polohy nabírání při spuštění ramen. V okamžiku, kdy jsou ramena nakládacího zařízení spuštěna do úrovně země, je již lopata připravená ve správné poloze pro další nakládání. Hydraulické rychloupínací zařízení (volitelné vybavení) Stroj 432F se dodává s volitelným rychloupínacím zařízením rozšiřujícím využitelnost nakládacího zařízení o širokou řadu pracovních nástrojů Cat, čímž se zvyšují možnosti využití stroje na jakémkoli staveništi. 8

9 Hloubkové zařízení Výkonnost a možnosti provádění údržby nejlepší ve své třídě. Hloubkové zařízení rypadlového typu Hloubkové zařízení rypadlového typu Cat má nejen pěkný vzhled. Ať již je to plnění nákladních vozidel přistavených do těsné blízkosti stroje na jednoproudých vozovkách, nebo rýpání přes překážky, jakými jsou například zdi, hloubkové zařízení stroje 432F překonává všechny ostatní typy. Zásluhou spojení všestranné využitelnosti s vysokými vylamovacími silami, ovladatelností regulace zatížení a s hydraulickým systémem se sdílením průtoku je stroj 432F schopen dosahovat vysokých úrovní produktivity při minimálním úsilí obsluhy. Výložník je úzký a umožňuje tak maximální výhled na pracovní nástroj. Teleskopická násada Stroj 432F je v nabídce s volitelnou teleskopickou násadou, která zvyšuje hloubku a dosah hloubení, čímž zvyšuje všestrannost a využití stroje. Díky konstrukci s posuvnou vnitřní částí nejsou otěrové desky vystaveny znečistění, což prodlužuje intervaly seřizování a výměn. Seřízení otěrových desek je v případě potřeby díky snadno přístupným seřizovacím šroubům otázkou několika minut a není třeba teleskopickou násadu demontovat. Přídavná vedení pro provozní pracovní nástroje jsou vedena tak, že jsou chráněna před poškozením i při práci v úzkých výkopech. Posuvný rám a rám otoče Posuvný litý rám stroje řady F, jež byl navržený s ohledem na snadné provedení nezbytné údržby, má vnější uzamykací svorky a servis tak lze provádět bez demontáže hloubkového pracovního zařízení. Čepy rámu otoče a paty výložníku mají vyměnitelná vnitřní pouzdra. Stroj 432F je vybaven systémem Cat tlumení pohybu otoče, který umožňuje velmi rychlé hloubení příkopů tlumením kmitání výložníku při návratu rýpací lopaty do příkopu. Volitelný poháněný boční posun Zajišťuje hydraulický pohon posuvu, který umožňuje obsluze snadno posunovat hloubkové zařízení po celé šířce rámu tvaru H, aniž by bylo nutné pokládat lopatu na zem. Je ideální pro použití u inženýrských sítí, jako je plyn, elektřina, telekomunikace atd. 9

10 Hydraulický systém Plynulá a efektivní činnost systému poskytuje lepší ovladatelnost, vlastnosti a výkon. Výkonnost hydraulického systému Jen zřídka budete celou dobu pracovat na plný výkon, tak proč by měl stroj stále běžet naplno a spotřebovávat více paliva, být hlučný a více se opotřebovávat? Stroj 432F je vybaven hydraulickým systémem s konstantním tlakem a regulací zatížení, který pečlivě přizpůsobuje výkon a průtok požadavkům prováděné práce. Ať pracujete v plném režimu hloubení příkopů nebo opatrně provádíte výkopové práce kolem inženýrských sítí, máte vše zcela pod kontrolou. Při použití stroje pro nakládání a převážení je důležitá rychlost, a systém přizpůsobí potřebný průtok tak, aby práce byla provedena rychle a efektivně. Dokud to není nezbytné, jsou požadavky na systém minimální, takže dochází k menším ztrátám způsobeným parazitním zatížením a je k dispozici větší výkon pro tažnou sílu na obvodu kol, čímž je zajištěna lepší výkonnost při nakládání a jízdě po komunikacích. Ventily se sdílením průtoku Stroj 432F je rovněž vybaven hydraulickými ventily se sdílením průtoku zajišťujícími, že se do válců pracovního nářadí dostane správný průtok oleje. Zlepší se ovládání a eliminuje se riziko nedostatečné dodávky oleje při současné činnosti více funkcí, jako je srovnávání terénu hloubkovým zařízením. Technické vybavení Stroj 432F je vybaven vysoce účinným pístovým čerpadlem s proměnlivým průtokem. Spolehlivé hydraulické hadice pro vysoký výkon mají silné dvojité ocelové opletení a spojky s čelními těsnicími O-kroužky. Tento robustní systém poskytuje vynikající trvanlivost a odolnost proti poškození tlakovými špičkami a pulzováním v hydraulickém systému. 10

11 Nakládací lopaty Univerzální a hydraulické víceúčelové lopaty jsou namontovány buď s upnutím na čep, nebo připojeny k rychloupínacímu zařízení. Mohou být vybaveny řeznou hranou nebo šroubovanými zuby. Víceúčelové lopaty se volitelně dodávají s překlopnými paletovými vidlemi. Pracovní nástroje Udělejte více práce s využitím široké škály dostupných univerzálních nástrojů. Hloubkové lopaty Pro různé druhy zeminy a rozličné práce hloubení je k dispozici mnoho konstrukcí lopat, například: pro standardní zátěž, pro velkou zátěž, velkoobjemové a pro extrémní provoz (skalní). Na lopatu lze namontovat šroubované zuby nebo přivařené adaptéry se zuby upnutými na čep. K dispozici jsou také lopaty na čištění příkopů, hranící a lichoběžníkové lopaty. Vrták Vrták Cat je určen k vrtání děr do země při mnoha různých pracích. K dispozici je široká řada hrotů vrtáku a hnacích systémů, díky čemuž získáte ten nejlepší nástroj pro danou práci. Silniční fréza Silniční fréza je určena ke srovnávání asfaltových a betonových ploch, a je vybavena funkcemi, jako je ovládání hloubky a samočinné vyrovnávání. Zhutňovací deska Vibrační zhutňovací desku Cat lze použít ke zhutňování zeminy, písku nebo štěrku při hloubení příkopů a úpravách svahů předtím, než se provede rozlití betonu nebo pokládka asfaltu. Kladivo Hydraulická kladiva Cat jsou určena k rozbíjení betonu, asfaltu a kamene. Během své činnosti poskytují konstantní výkon. Aby se vyhovělo místním předpisům, jsou jako volitelné vybavení k dispozici varianty s odhlučněním. Upínací zařízení s dvojím zámkem Zvyšte všestrannou využitelnost svého stroje pomocí mechanického nebo hydraulického rychloupínacího zařízení, které usnadní výměny pracovních nástrojů. Upínací zařízení budou díky své inovované konstrukci klínu přidržovat pevně nástroj po celou dobu své životnosti. Další informace vám poskytne prodejce Cat. 11

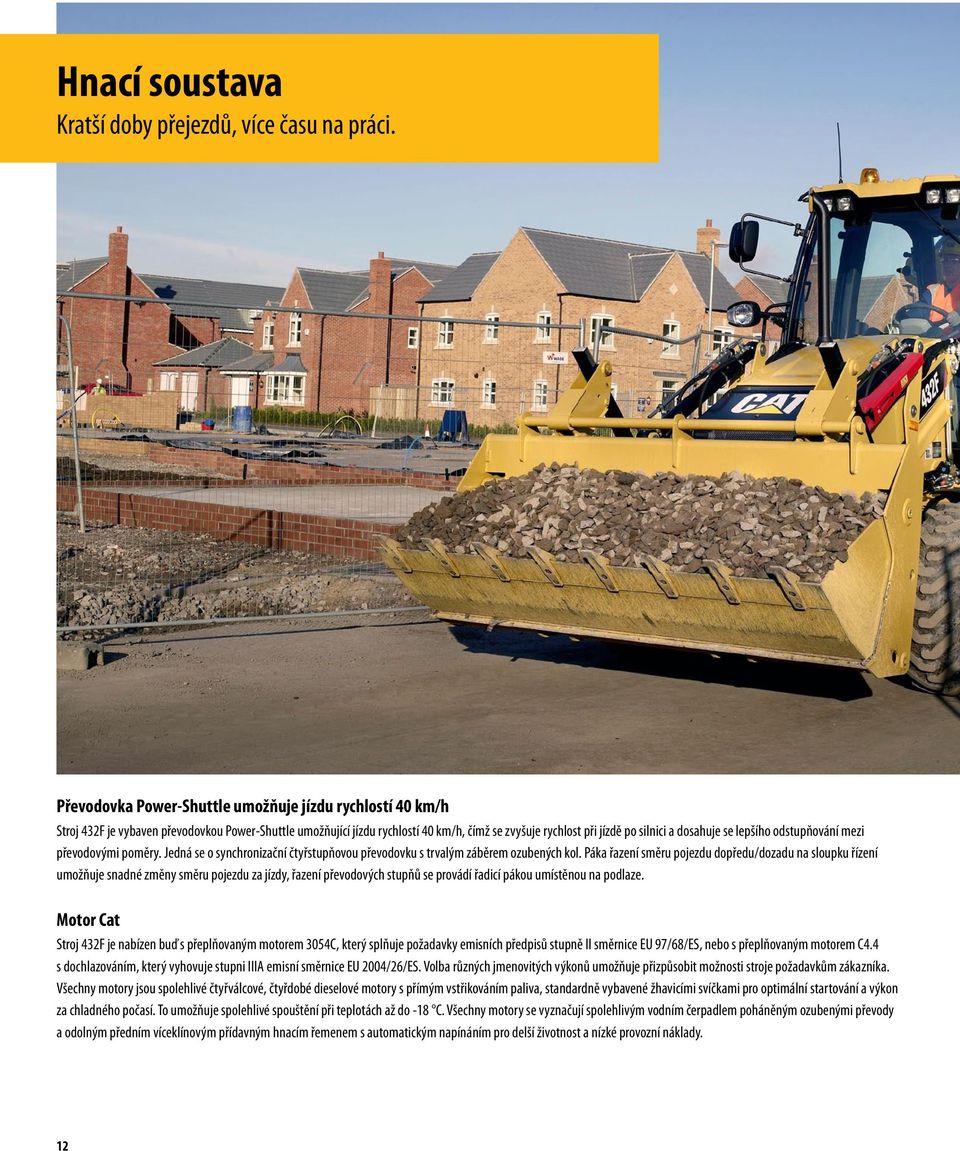

12 Hnací soustava Kratší doby přejezdů, více času na práci. Převodovka Power-Shuttle umožňuje jízdu rychlostí 40 km/h Stroj 432F je vybaven převodovkou Power-Shuttle umožňující jízdu rychlostí 40 km/h, čímž se zvyšuje rychlost při jízdě po silnici a dosahuje se lepšího odstupňování mezi převodovými poměry. Jedná se o synchronizační čtyřstupňovou převodovku s trvalým záběrem ozubených kol. Páka řazení směru pojezdu dopředu/dozadu na sloupku řízení umožňuje snadné změny směru pojezdu za jízdy, řazení převodových stupňů se provádí řadicí pákou umístěnou na podlaze. Motor Cat Stroj 432F je nabízen buď s přeplňovaným motorem 3054C, který splňuje požadavky emisních předpisů stupně II směrnice EU 97/68/ES, nebo s přeplňovaným motorem C4.4 s dochlazováním, který vyhovuje stupni IIIA emisní směrnice EU 2004/26/ES. Volba různých jmenovitých výkonů umožňuje přizpůsobit možnosti stroje požadavkům zákazníka. Všechny motory jsou spolehlivé čtyřválcové, čtyřdobé dieselové motory s přímým vstřikováním paliva, standardně vybavené žhavicími svíčkami pro optimální startování a výkon za chladného počasí. To umožňuje spolehlivé spouštění při teplotách až do -18 C. Všechny motory se vyznačují spolehlivým vodním čerpadlem poháněným ozubenými převody a odolným předním víceklínovým přídavným hnacím řemenem s automatickým napínáním pro delší životnost a nízké provozní náklady. 12

13 Chlazení při vysokých okolních teplotách Stroj 432F je vybaven chladicí soupravou motoru pro vysoké okolní teploty, která umožňuje pracovat se strojem při teplotě až 50 C. Vzduchový filtr Suchý axiální čistič vzduchu s integrovaným předčističem a automatický integrovaný systém odlučování prachu prodlužují životnost vzduchového filtru při práci v prašném prostředí, zkracují dobu servisních úkonů a snižují náklady. Nápravy a uzávěrka diferenciálu Nápravy Cat pro velkou zátěž namontované na stroji 432F jsou svojí konstrukcí určeny pro použití v těch nejnáročnějších podmínkách. Uzávěrka diferenciálu zadní nápravy zajišťuje zachování trakce při všech druzích půdních podmínek. Dvouokruhové brzdy Zadní náprava má uzavřenou konstrukci s vícekotoučovým kevlarovým brzdovým systémem s olejovou lázní. Tento systém je samostavitelný a v olejové lázni. Dovoluje činnost stroje v nejnáročnějším prostředí. Systém má dva brzdové pedály, aby bylo možné v omezeném prostoru brzdit odděleně. Automatická převodovka (volitelné vybavení) Volitelná automatická převodovka provádí automatické řazení mezi pěti převodovými stupni vpřed a třemi převodovými stupni vzad a zajišťuje zařazení správného převodového stupně pro danou práci. Modulace hydraulické spojky zajišťuje plynulý záběr a poskytuje obsluze pohodlnější jízdu na všech druzích terénů. Je-li stroj vybaven automatickou převodovkou, nemá řadicí páku instalovanou na podlaze, takže obsluha má více místa a lepší přístup pravými dveřmi. Uzamykatelný měnič točivého momentu (volitelné vybavení) Je-li přejíždění z jednoho staveniště na druhé důležitou součástí vaší každodenní běžné praxe, pak vám volitelný uzamykatelný měnič točivého momentu (dostupný pouze u automatické převodovky) umožní udržovat vyšší rychlosti, spotřebovat méně paliva, zvýšit produktivitu stroje a ušetřit tak čas i peníze. 13

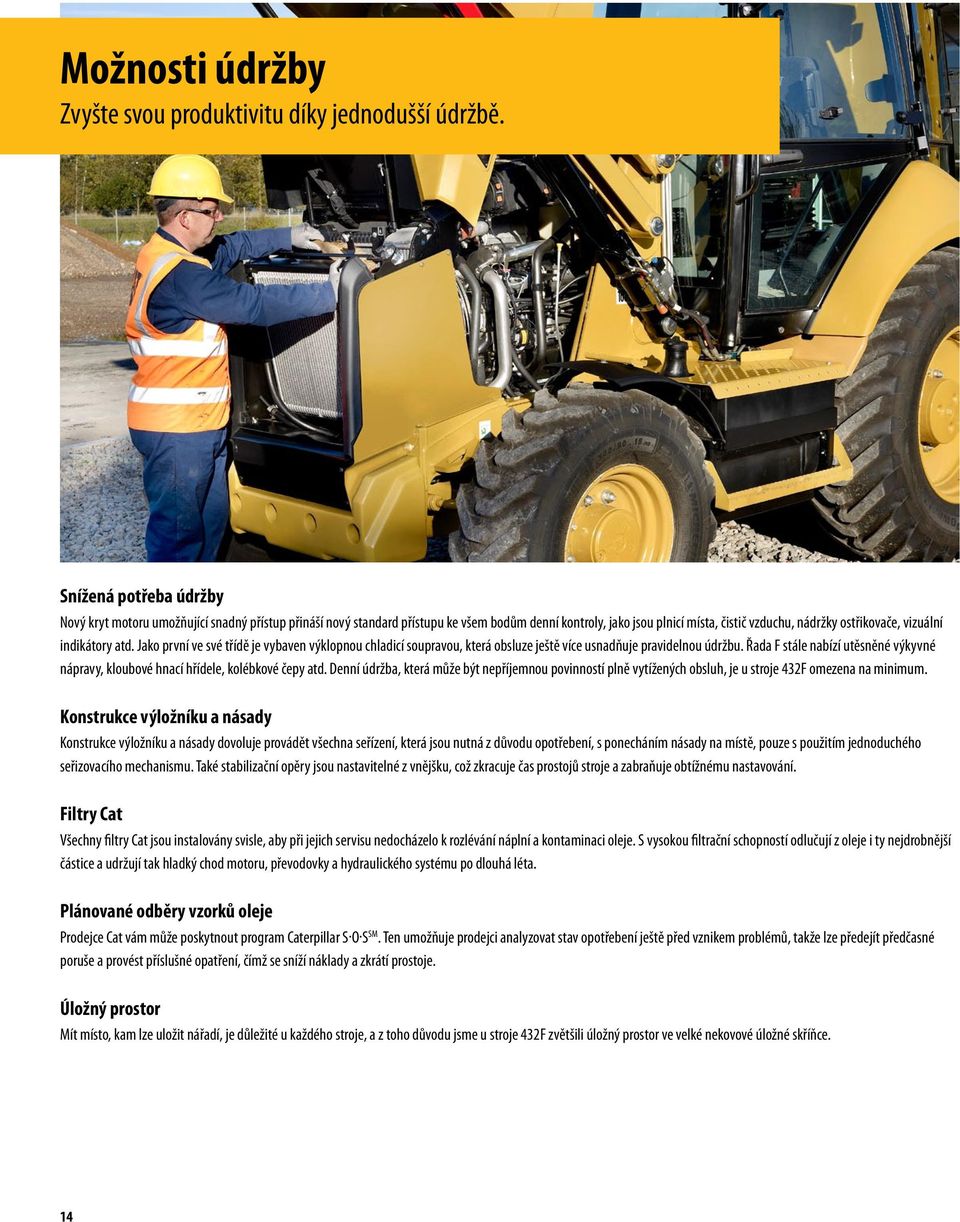

14 Možnosti údržby Zvyšte svou produktivitu díky jednodušší údržbě. Snížená potřeba údržby Nový kryt motoru umožňující snadný přístup přináší nový standard přístupu ke všem bodům denní kontroly, jako jsou plnicí místa, čistič vzduchu, nádržky ostřikovače, vizuální indikátory atd. Jako první ve své třídě je vybaven výklopnou chladicí soupravou, která obsluze ještě více usnadňuje pravidelnou údržbu. Řada F stále nabízí utěsněné výkyvné nápravy, kloubové hnací hřídele, kolébkové čepy atd. Denní údržba, která může být nepříjemnou povinností plně vytížených obsluh, je u stroje 432F omezena na minimum. Konstrukce výložníku a násady Konstrukce výložníku a násady dovoluje provádět všechna seřízení, která jsou nutná z důvodu opotřebení, s ponecháním násady na místě, pouze s použitím jednoduchého seřizovacího mechanismu. Také stabilizační opěry jsou nastavitelné z vnějšku, což zkracuje čas prostojů stroje a zabraňuje obtížnému nastavování. Filtry Cat Všechny filtry Cat jsou instalovány svisle, aby při jejich servisu nedocházelo k rozlévání náplní a kontaminaci oleje. S vysokou filtrační schopností odlučují z oleje i ty nejdrobnější částice a udržují tak hladký chod motoru, převodovky a hydraulického systému po dlouhá léta. Plánované odběry vzorků oleje Prodejce Cat vám může poskytnout program Caterpillar S O S SM. Ten umožňuje prodejci analyzovat stav opotřebení ještě před vznikem problémů, takže lze předejít předčasné poruše a provést příslušné opatření, čímž se sníží náklady a zkrátí prostoje. Úložný prostor Mít místo, kam lze uložit nářadí, je důležité u každého stroje, a z toho důvodu jsme u stroje 432F zvětšili úložný prostor ve velké nekovové úložné skříňce. 14

15 Smlouvy o zákaznické podpoře (CSA) Prodejce Cat vám může nabídnout komplexní podporu formou smluv CSA, které mohou být individuálně přizpůsobeny vašim požadavkům a finančním potřebám. Můžete si vybrat z rozsáhlé nabídky, počínaje Smlouvou o kompletní preventivní údržbě včetně programu S O S SM až po smlouvu CSA týkající se pouze dílů stroje. Chraňte svou hodnotnou investici a seznamte se s přesnou výší měsíčních plateb pro bezproblémový chod vašeho podnikání. Financování Prozkoumali jste již rozsah možností financování stroje, které jsou dostupné u prodejce? Prodejce vám může nabídnout výběr lákavých balíčků přizpůsobených přesně vašim požadavkům. Volba stroje Prodejce vám na základě vašich požadavků může pomoci při rozhodování o koupi stroje a pomůže vám udržet provozní náklady na minimu. Je stroj, který máte na mysli, skutečně ten nejlepší pro vaši činnost, nebo by bylo vhodnější jiné příslušenství? Zákaznická podpora Nízké provozní náklady s vynikajícími službami a možnostmi. 15

16 Rýpadlo nakladač 432F specifikace Rozměry při použití pneumatik: Sure Grip Lug 12.5/ PR (přední) a Industrial Sure Grip PR R4 (zadní) 16

17 Rozměry stroje Univerzální Víceúčelová Víceúčelová s vidlemi Celková délka (nakládací zařízení na zemi), standardní násada mm mm mm Celková délka (nakládací zařízení na zemi), teleskopická násada mm mm mm 1 Celková délka v poloze pro jízdu po komunikacích mm mm mm Celková přepravní délka mm mm mm 2 Celková přepravní výška, standardní násada mm mm mm Celková přepravní výška, teleskopická násada mm mm mm Celková šířka (stroj bez lopaty) mm mm mm 3 Výška k horní části kabiny mm mm mm 4 Výška k horní části výfukového komínku mm mm mm Výška závěsného čepu nakládacího zařízení (přepravní) 371 mm 326 mm 326 mm Světlá výška (minimálně) 320 mm 320 mm 320 mm 5 Vzdálenost osy zadní nápravy od přední mřížky mm mm mm Rozchod předních kol mm mm mm Rozchod zadních kol mm mm mm 6 Rozvor kol 2WD/AWD mm mm mm Rozměry a provozní parametry nakládací zařízení Univerzální Víceúčelová Víceúčelová s vidlemi Objem (jmenovitý dle SAE) 1 m 3 1,03 m 3 1,03 m 3 Šířka mm mm mm Vylamovací síla při zdvihu 54,8 kn 53,4 kn 51,7 kn Vylamovací síla při naklápění 54,9 kn 60,4 kn 59,5 kn Nosnost při max. výšce zdvihu kg kg kg Zatížení při převrácení v bodě vylamování kg kg kg Výška vyklápění při max. úhlu mm mm mm Dosah vyklápění při max. úhlu 805 mm 731 mm 731 mm Maximální výška závěsného čepu mm mm mm 7 Úhel vyklápění při plném zdvihu Max. zaklopení lopaty v úrovni terénu Hloubkový dosah 61 mm 94 mm 94 mm Max. úhel při srovnávání Šířka řezné hrany při hrnutí mm mm 10 Od masky chladiče po řeznou hranu lopaty v poloze převážení mm mm mm 11 Maximální provozní výška mm mm mm Maximální otevření čelistí 790 mm 790 mm Síla sevření čelistí lopaty 61 kn 61 kn Hmotnost (nezahrnuje zuby či vidle) 428 kg 611 kg 705 kg Rozměry a provozní parametry hloubkové pracovní zařízení Zasunutá teleskopická násada 4,26 m Vysunutá teleskopická násada 4,26 m Zasunutá teleskopická násada 4,87 m Vysunutá teleskopická násada 4,87 m Standardní násada Hloubkový dosah, maximální podle SAE mm mm mm mm mm Hloubkový dosah, maximální podle výrobce mm mm mm mm mm Hloubkový dosah při plochém dnu mm mm mm mm mm mm 12 Hloubkový dosah při plochém dnu 610 mm mm mm mm mm mm Dosah od čepu otáčení v úrovni terénu mm mm mm mm mm Dosah od osy zadní nápravy v úrovni terénu mm mm mm mm mm Maximální provozní výška mm mm mm mm mm Nakládací výška mm mm mm mm mm Dosah nakládky mm mm mm mm mm Úhel oblouku otáčení Otáčení lopaty Stabilizační opěry (celková šířka) mm mm mm mm mm Rypná síla lopaty 63,5 kn 63,4 kn 63,4 kn 63,4 kn 63,4 kn Rypná síla násady 41,9 kn 42,5 kn 31,1 kn 46,2 kn 34,6 kn 17

18 Rýpadlo nakladač 432F specifikace Motor Typ motoru Cat 3054C* Cat C4.4** Jmenovitý výkon ot/min ot/min Celkový výkon ISO ,5 kw/101 k 74,5 kw/101 k Čistý ISO kw/97 k 71 kw/97 k Čistý výkon 80/1269/EHS 71 kw/97 k 71 kw/97 k Čistý nárůst točivého momentu při ot/min 74,5 kw/101 k 31 % 32 % Maximální nárůst točivého momentu při ot/min 74,5 kw/101 k 397 Nm 399 Nm Vrtání 105 mm 105 mm Zdvih 127 mm 127 mm Zdvihový objem 4,4 l 4,4 l Všechny jmenovité hodnoty výkonu jsou zaokrouhleny na nejbližší kw/k (jsou bez desetinných míst). Všechny údaje o výkonu motoru v koních (k) zde i na titulní straně jsou uvedeny v metrických jednotkách. Uvedený čistý výkon je výkon na setrvačníku u motoru vybaveného ventilátorem, čističem vzduchu, tlumičem výfuku a alternátorem. Lze provozovat v nadmořské výšce až m. * Emisní směrnice EU 97/68/ES stupeň II. ** Emisní směrnice EU 2004/26/ES stupeň IIIA. Vlastnosti Tři pístní kroužky jsou vyrobeny ze slitiny křemíku a hliníku s vysokou pevností a maximální tepelnou vodivostí. Kovaný klikový hřídel z chrom-molybdenové oceli s nitrocementovanými čepy. Přední a zadní olejové těsnění klikového hřídele je těsněním typu Viton a PTFE "s obrubou", jehož součástí je i prachová obruba. Sací ventily z žáruvzdorné chrom-křemíkové oceli a výfukové ventily s povlakem z materiálu Stellite pro dlouhou životnost motoru. Vysoce pevný blok válců z legované litiny je monoblokové konstrukce deep-skirt pro zvýšení pevnosti a dlouhou životnost. Přední víceklínový přídavný hnací řemen má automatické napínání pro delší životnost a nízké provozní náklady. Hlava válců je vyrobena z vysoce pevné legované litiny s mimořádně silnými stěnami. Přesně odlité sací a výfukové kanály pro zabezpečení optimálního proudění vzduchu. Systém přímého vstřikování paliva zajišťuje přesnou dodávku paliva. Elektrické podávací čerpadlo pro plnění paliva pro snadnější spouštění při nízkých okolních teplotách. Palivový systém s jedním filtrem pro snížení nákladů na údržbu. Velký točivý moment při nízkých otáčkách motoru pro lepší výkonnost stroje. Suchý čistič vzduchu s axiálním těsněním a vestavěným automatickým odlučovačem prachu pro zabezpečení efektivnějšího předčištění vzduchu. Stejnosměrný 12voltový systém spouštění a dobíjení, s bezúdržbovým akumulátorem 750 CCA skupiny Group 31. Nápravy Standardní pohon všech kol. Vlastnosti Zadní náprava pro velké zatížení s vestavěnými samostavitelnými brzdami, uzávěrkou diferenciálu a rozvodovkami. Pohon všech kol (AWD) se zapíná spínačem na panelu přední ovládací konzoly nebo brzdovým pedálem při brzdění všech kol. Pohon AWD lze zapnout za chodu, pod zatížením a při jakémkoliv rychlostním stupni dopředu i dozadu. Pohon AWD má pro usnadnění údržby vnější rozvodovky. Přední náprava pohonu AWD je výkyvná, trvale utěsněná a mazaná, a nevyžaduje denní údržbu. Obsahuje dvojčinný válec řízení, který umožňuje natočit kola v úhlu 52 pro lepší manévrovací schopnosti. Řízení Plně hydrostatický systém řízení ovládaný ruční měřicí jednotkou. Dodává se také systém náhradního řízení požadovaný dopravními předpisy některých států a normou ISO Řízení Typ Přední kolo Posilovač řízení Hydrostatický Válec, jeden (1) AWD Vrtání 65 mm Zdvih 120 mm Průměr pístní tyče 36 mm Kružnice zatáčení Vnitřní, nebrzděné kolo (4WD) Vnější, přední kola mm Vnější, nejširší nakládací lopata mm Brzdy Plně uzavřené, s posilovačem, hydraulické, vícekotoučové. Vlastnosti Vícenásobné kevlarové kotouče v olejové lázni, vestavěné, uváděné do činnosti hydraulicky, na vstupním hřídeli rozvodovky. Zcela uzavřené a utěsněné. Samostavitelné. Dva brzdové pedály s posilovačem mohou být pro jízdu po komunikacích propojeny. Parkovací/nouzové brzdy jsou nezávislé na systému provozních brzd. Parkovací brzda se ovládá mechanicky ruční pákou umístěnou v pravé ovládací konzole. Vyhovuje požadavkům normy ISO 3450:

19 Hmotnost Standardní nakládací zařízení s jedním směrem naklápění, s univerzální nakládací lopatou o objemu 1,03 m 3, hloubkovou lopatou 610 mm pro standardní zátěž, obsluhou o hmotnosti 80 kg a plnou palivovou nádrží. Hmotnost Provozní hmotnost (rozsah) kg Automatická převodovka 27 kg Klimatizace 39 kg Systém tlumení rázů při pojezdu 25 kg Víceúčelová lopata 1,03 m 3 s překlopnými vidlemi 842 kg bez překlopných vidlí 611 kg Teleskopická násada (bez předního protizávaží) 299 kg Protizávaží Lehké 115 kg Střední 250 kg Těžké 485 kg Minimální doporučovaná protizávaží: Standardní násada Univerzální Víceúčelová Teleskopická násada Univerzální Víceúčelová 250 kg Žádná 485 kg 115 kg Prvky kabiny Standardní Deluxe Plně prosklená Pravé otevírací dveře s otevíracím oknem Levé otevírací dveře s otevíracím oknem 2 zadní boční pevná okna 2 zadní boční otevírací okna Standardní vzduchem odpružená sedačka Vzduchem odpružená sedačka Deluxe 8 pracovních světel (4 přední, 4 zadní) Podlahová rohož Levá úložná konzola Úhlově nastavitelný sloupek řízení Vnější zpětné zrcátko Zásuvka pro majáček (2) Vnitřní elektrická zásuvka Čalounění střechy s přípravou pro rádio Skupina přístrojů na přístrojové desce Sluneční clona Bezpečnostní pás (50 mm) Knoflík na volantu Ochranný kryt proti vandalismu Vytápění kabiny Klimatizace kabiny volitelná volitelná Stabilizační opěry Auto-Up 19

20 Rýpadlo nakladač 432F specifikace Objemy provozních náplní Chladicí systém s topením Palivová nádrž Motor s olejovým filtrem Převodovka Power-Shuttle pro AWD Zadní náprava (tuhá/řiditelná) Střední skříň Konec kola / rozvodovka (objem na každé straně) Přední náprava AWD Střední skříň Konec kola / rozvodovka (objem na každé straně) Hydraulický systém Hydraulická nádrž Hydraulický systém 22 l 160 l 8,8 l 18 l 16,5 l 1,7 l 11 l 0,7 l 95 l 40 l Systém s regulací zatížení a konstantním tlakem. Systém s regulací zatížení s konstantním tlakem a proměnlivým průtokem zabezpečuje plnou hydraulickou sílu na řezných hranách při všech otáčkách motoru. Přispívá k nízké spotřebě paliva a snadnému ovládání. Typ S konstantním tlakem Typ čerpadla S proměnlivým průtokem, axiální, pístové Kapacita čerpadla 150 l/m při ot/min Tlak v systému Hloubkové zařízení 250 barů Nakládací zařízení 250 barů Převodovka Standardně montovaná převodovka Power-Shuttle zajišťuje řazení čtyř převodových stupňů vpřed a vzad s plnou synchronizací při všech převodových stupních. Volitelnou automatickou převodovku lze používat v automatickém nebo ručním režimu. Power-Shuttle Automatická Vpřed 1. převodový stupeň 6 km/h 6 km/h 2. převodový stupeň 9,7 km/h 9,6 km/h 3. převodový stupeň 20 km/h 20 km/h 4. převodový stupeň 40 km/h 27,4 km/h 5. převodový stupeň 40,9 km/h Vzad 1. převodový stupeň 6 km/h 6 km/h 2. převodový stupeň 9,7 km/h 12,6 km/h 3. převodový stupeň 20 km/h 27,6 km/h 4. převodový stupeň 40 km/h 5. převodový stupeň Uzamykatelný měnič točivého momentu Volitelný uzamykatelný měnič točivého momentu se automaticky aktivuje v závislosti na rychlosti pojezdu. Umožňuje déle udržet zvolenou rychlost pojezdu na všech typech terénu. Stanoviště obsluhy Konstrukce ROPS/FOPS je součástí standardního vybavení. Konstrukce ROPS (ochranná konstrukce při převrácení) nabízená společností Caterpillar pro tento stroj splňuje požadavky ISO 3471:1994 na konstrukce ROPS a konstrukce FOPS (ochranná konstrukce proti padajícím předmětům) splňuje požadavky ISO 3449:

21 Standardní vybavení stroje 432F Standardní vybavení Standardní vybavení se může změnit. Podrobnější informace vám poskytne prodejce Cat. Akumulátor, bezúdržbový, 750 CCA Alarm zpětného chodu Alternátor, 120 A, 12 V Brzdová a zadní obrysová světla (2) Brzdy s posilovačem, kevlarový kotouč, kotouč v olejové lázni Chladič hydraulického oleje Čistič vzduchu, s axiálním těsněním, s předčističem a indikátorem stavu filtru Čtyřrychlostní převodovka, se synchronizací Dveře levé boční, uzamykatelné Ekologický vypouštěcí ventil Elektrická zásuvka 12 V (2) Elektrohydraulický zámek posuvného rámu Hloubkové zařízení, ovládací (pilotní) joysticky Háček na oděv Indikátory: servis čističe vzduchu, aktivace parkovací brzdy, chladicí kapalina motoru, kontrolní okénko hladiny hydraulického oleje Izolátor akumulátoru Konstrukce ROPS s topením, odmrazováním, přetlakovým zařízením a ventilátorem recirkulace vzduchu v kabině Kryt motoru Motor Cat 3054C* (74,5 kw) nebo Cat C4.4** (74,5 kw) Měnič točivého momentu Měřidla: teplota chladicí kapaliny, palivoměr, otáčkoměr, počítadlo provozních hodin Nemrznoucí kapalina (až do -37 C) Odlučovač vody z paliva Osvětlení přístrojové desky Ovládání plynu, ruční a pedálem Palivová nádrž o objemu 160 litrů, plnění ze země Pneumatiky (2 přední, 2 zadní) Podlahová rohož, pryžová Pohon všech kol Posilovač řízení, hydrostatický Přední a zadní ostřikovač / stěrač s cyklovačem Přední maska s nárazníky Přední náprava, výkyvná Přední světlomety Přepravní zámek otoče hloubkového zařízení Přepravní zámek výložníku Rychlé řazení zpětného chodu, všechny rychlostní stupně Samonavíjecí bezpečnostní pás (50 mm) Sedačka, odpružená vzduchem, s látkovým nebo vinylovým potahem Souprava pro chlazení při vysokých okolních teplotách Stabilizační opěry s patkami s rýhovanou dosedací plochou Standardní násada Světlomety, pracovní (4 přední, 4 zadní) Systém spouštění, s ohřevem pro usnadnění spouštění Systém spínací skříňky s přídavnou polohou Systém s regulací zatížení a měnitelným průtokem s axiálním pístovým čerpadlem Šroubovací filtry: palivový, motorového a převodového oleje Ukazatele směru jízdy s automatickým vypínáním Úložná skříňka, externí, uzamykatelná Ventilátor chlazení s ochranným krytem Vypínač neutralizace převodovky Vzpěra zvedacího válce Výklopná chladicí souprava Výstražná houkačka, přední elektrická Výstražné blikače / směrová světla Výstražný zvukový signál při poruše systému Zpětná zrcátka, vnější (2) Závěsné oko, hloubkové zařízení (pouze země mimo EU) *Standardně v zemích s menší mírou regulace, splňuje emisní požadavky směrnice EU 97/68/ES stupně II. **Standardně v zemích s uplatňovanou regulací, splňuje emisní požadavky směrnice EU 2004/26/ES stupně IIIA. 21

22 Volitelné vybavení stroje 432F Volitelné vybavení Volitelné vybavení se může změnit. Podrobnější informace vám poskytne prodejce Cat. Akumulátor, připojení kabelů pro nastartování připojením na cizí zdroj Akumulátor, přídavný Automatická převodovka Blatníky, přední, pohon všech kol Hydraulická vedení Vedení pro kladivo na teleskopické násadě Hadicové rychlospojky Hydraulické ventily (přídavné) Teleskopická násada Hydraulické ventily, nakládací zařízení 3. ventil pro univerzální/víceúčelové lopaty Instalace pro manipulaci s břemeny, včetně závěsného oka, zámků výložníku a násady a vizuálního výstražného systému Klimatizace Kontinuální průtok k hloubkovému zařízení Ochrana proti vandalismu Ochranné kryty Hnací hřídel u AWD Zuby (univerzální/víceúčelová lopata) Osvětlení Poznávací značka, zadní Jízda po veřejných komunikacích Patky stabilizačních opěr pro práci na vozovce Poháněný posun do boku Protizávaží 115 kg 250 kg 485 kg Příslušenství, pracovní nástroje hloubkového zařízení Rychloupínací zařízení (mechanické) Příslušenství, přední nakládací zařízení Univerzální lopata 1 m 3 Víceúčelová lopata 1,03 m 3 nebo 1,03 m 3 s vidlemi Řezná hrana, šroubovaná Jednodílná Dvoudílná Sluneční clona kabiny Stanoviště obsluhy Kabina Deluxe Systém tlumení rázů při pojezdu Uzamykatelný měnič točivého momentu (k dispozici pouze s automatickou převodovkou) Úhlově nastavitelný volant Výstražný majáček Zpětné zrcátko, vnější, velké Zámky pro přepravu 22

23 Poznámky 23
