KONVENČNÍ FRÉZOVÁNÍ Zdeněk Zelinka
|
|
- Dalibor Bartoš
- před 8 lety
- Počet zobrazení:
Transkript
1 KONVENČNÍ FRÉZOVÁNÍ Zdeněk Zelinka Opakování řezné podmínky VY_32_INOVACE_OVZ_1_07 OPVK 1.5 EU peníze středním školám CZ.1.07/1.500/ Modernizace výuky na učilišti

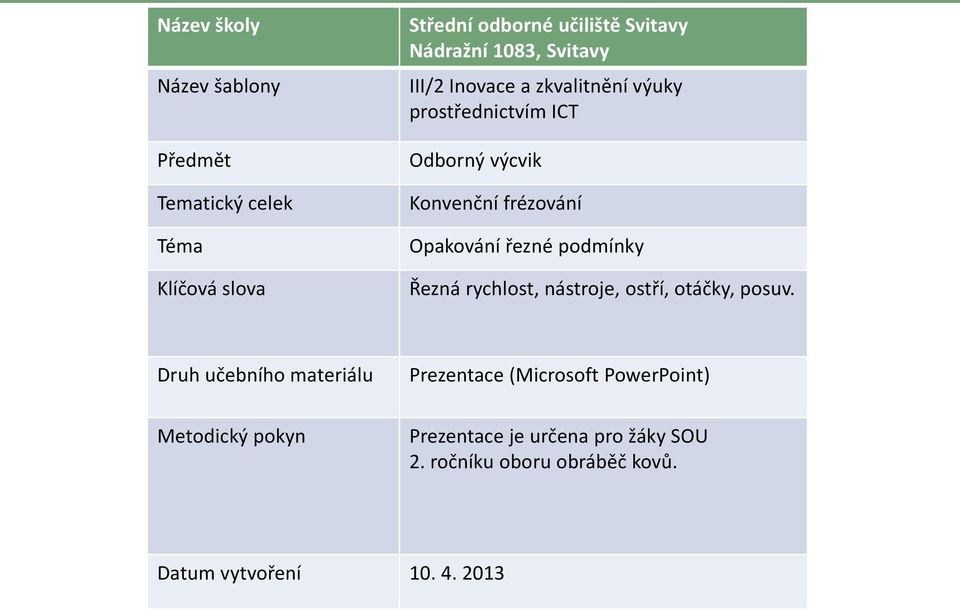

2 Název školy Název šablony Předmět Tematický celek Téma Klíčová slova Střední odborné učiliště Svitavy Nádražní 1083, Svitavy III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Odborný výcvik Konvenční frézování Opakování řezné podmínky Řezná rychlost, nástroje, ostří, otáčky, posuv. Druh učebního materiálu Metodický pokyn Prezentace (Microsoft PowerPoint) Prezentace je určena pro žáky SOU 2. ročníku oboru obráběč kovů. Datum vytvoření
3 Co řadíme mezi řezné podmínky? Při popisu řezných podmínek jsme se seznámili s tím, že do řezných podmínek patří určité hodnoty. Které to jsou? Malá nápověda: (jednalo se celkem o tři hodnoty)

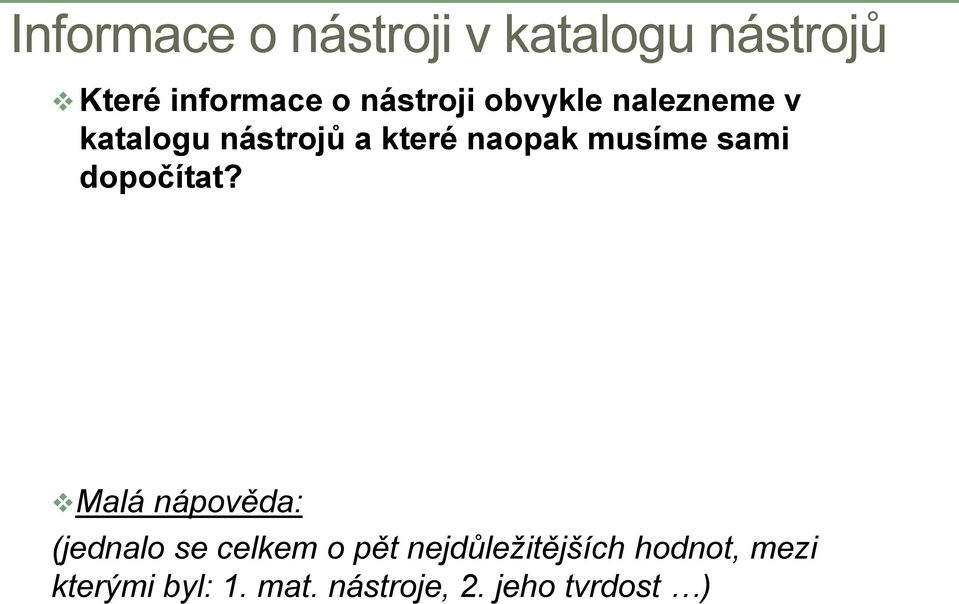

4 Informace o nástroji v katalogu nástrojů Které informace o nástroji obvykle nalezneme v katalogu nástrojů a které naopak musíme sami dopočítat? Malá nápověda: (jednalo se celkem o pět nejdůležitějších hodnot, mezi kterými byl: 1. mat. nástroje, 2. jeho tvrdost )

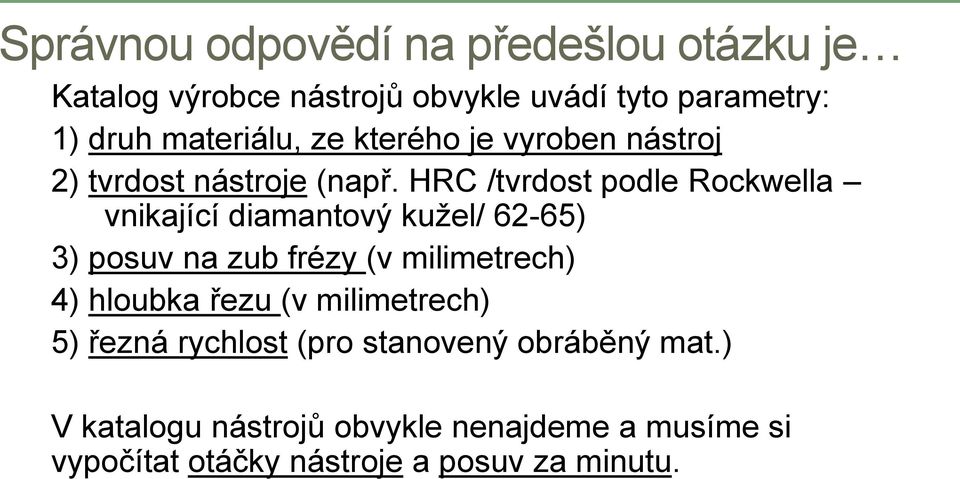

5 právnou odpovědí na předešlou otázku je Katalog výrobce nástrojů obvykle uvádí tyto parametry: 1) druh materiálu, ze kterého je vyroben nástroj 2) tvrdost nástroje (např. HRC /tvrdost podle Rockwella vnikající diamantový kužel/ 62-65) 3) posuv na zub frézy (v milimetrech) 4) hloubka řezu (v milimetrech) 5) řezná rychlost (pro stanovený obráběný mat.) V katalogu nástrojů obvykle nenajdeme a musíme si vypočítat otáčky nástroje a posuv za minutu.

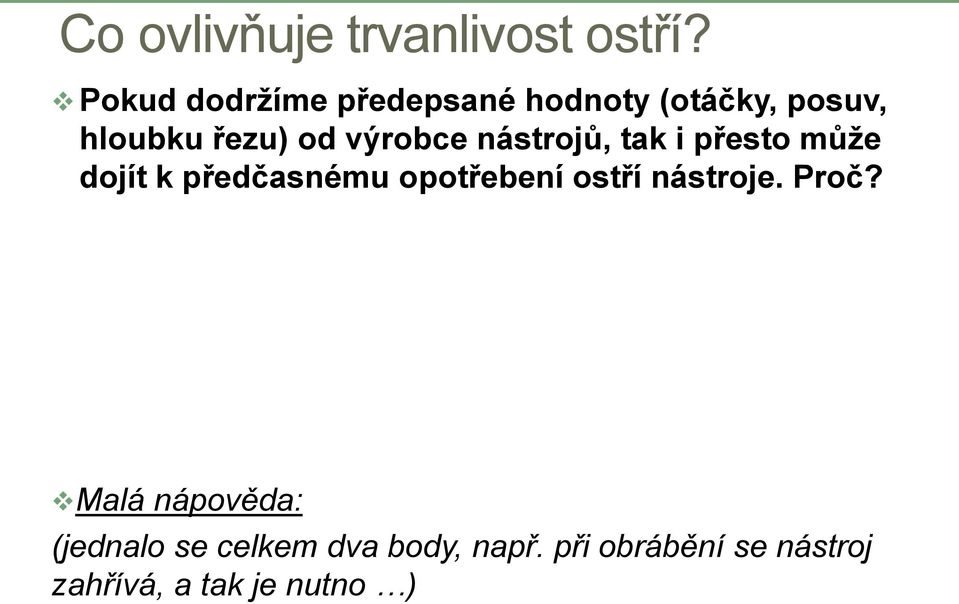

6 Co ovlivňuje trvanlivost ostří? Pokud dodržíme předepsané hodnoty (otáčky, posuv, hloubku řezu) od výrobce nástrojů, tak i přesto může dojít k předčasnému opotřebení ostří nástroje. Proč? Malá nápověda: (jednalo se celkem dva body, např. při obrábění se nástroj zahřívá, a tak je nutno )

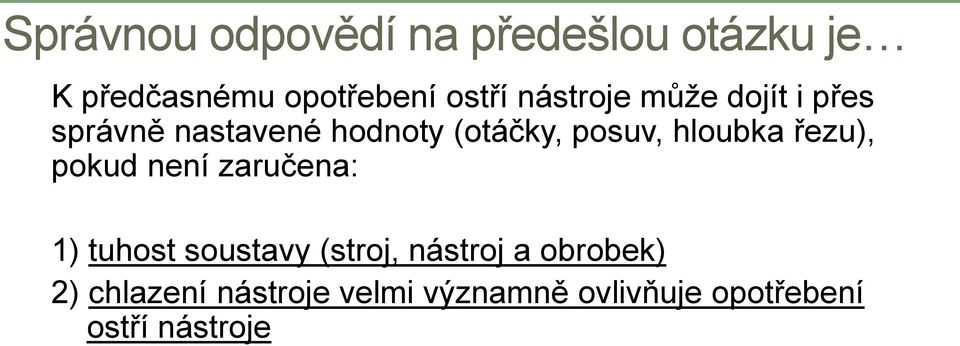

7 Správnou odpovědí na předešlou otázku je K předčasnému opotřebení ostří nástroje může dojít i přes správně nastavené hodnoty (otáčky, posuv, hloubka řezu), pokud není zaručena: 1) tuhost soustavy (stroj, nástroj a obrobek) 2) chlazení nástroje velmi významně ovlivňuje opotřebení ostří nástroje
8 Doplňte jednotky u uvedených hodnot Pokuste se doplnit jednotky u následujících hodnot: v C = řezná rychlost ( ) n = otáčky ( ) D = průměr nástroje ( ) v f = posuvová rychlost (posuv) ( ) f z = posuv na zub ( ) n = otáčky ( )

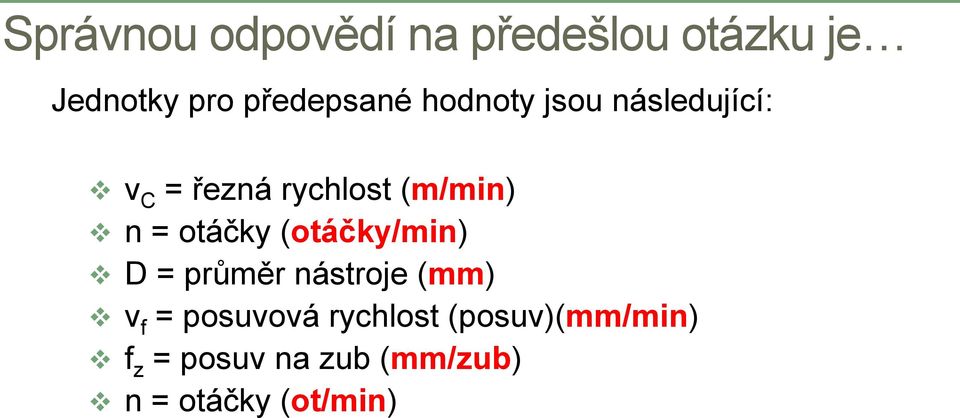

9 Správnou odpovědí na předešlou otázku je Jednotky pro předepsané hodnoty jsou následující: v C = řezná rychlost (m/min) n = otáčky (otáčky/min) D = průměr nástroje (mm) v f = posuvová rychlost (posuv)(mm/min) f z = posuv na zub (mm/zub) n = otáčky (ot/min)
10 CO se stane, pokud zvýšíme řeznou rychlost? Co se stane, pokud zvýšíme řeznou rychlost na hodnotu vyšší než udává výrobce nástrojů? Malá nápověda: (při zvýšení hodnoty řezné rychlosti nad hodnotu, kterou udává výrobce nástrojů, dojde dříve k )
11 Správnou odpovědí na předešlou otázku je při zvýšení hodnoty řezné rychlosti nad hodnotu, kterou udává výrobce nástrojů, dojde dříve k otupení ostří nástroje

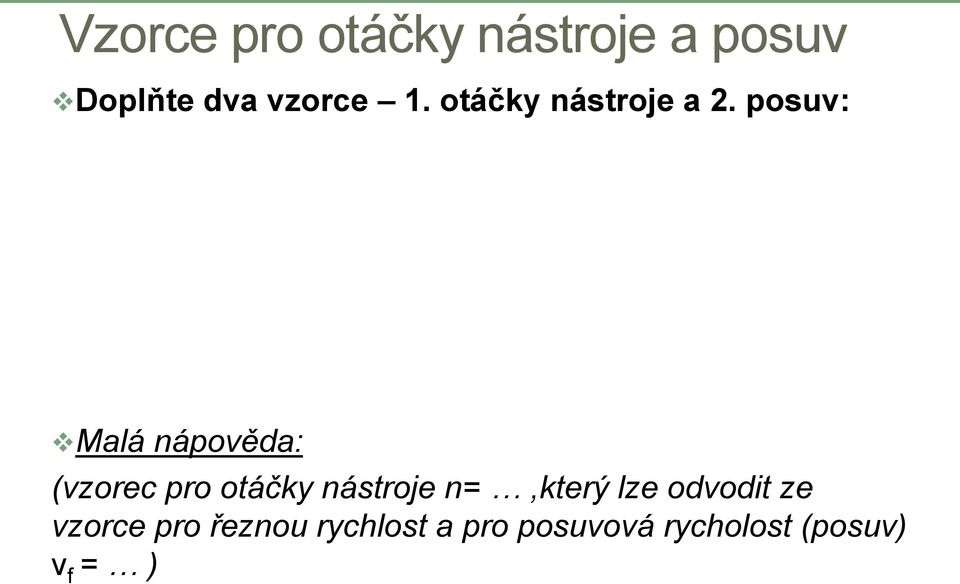

12 Vzorce pro otáčky nástroje a posuv Doplňte dva vzorce 1. otáčky nástroje a 2. posuv: Malá nápověda: (vzorec pro otáčky nástroje n=,který lze odvodit ze vzorce pro řeznou rychlost a pro posuvová rycholost (posuv) v f = )

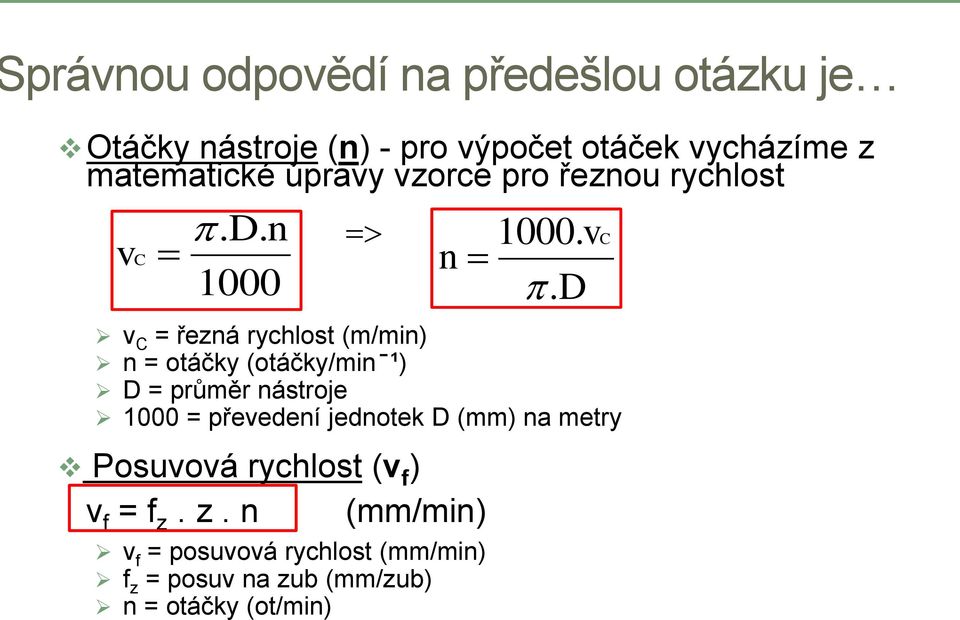

13 právnou odpovědí na předešlou otázku je Otáčky nástroje (n) - pro výpočet otáček vycházíme z matematické úpravy vzorce pro řeznou rychlost vc. D. n 1000 v C = řezná rychlost (m/min) n = otáčky (otáčky/min ¹) D = průměr nástroje 1000 = převedení jednotek D (mm) na metry Posuvová rychlost (v f ) v f = f z. z. n (mm/min) v f = posuvová rychlost (mm/min) f z = posuv na zub (mm/zub) n = otáčky (ot/min) v n. D C

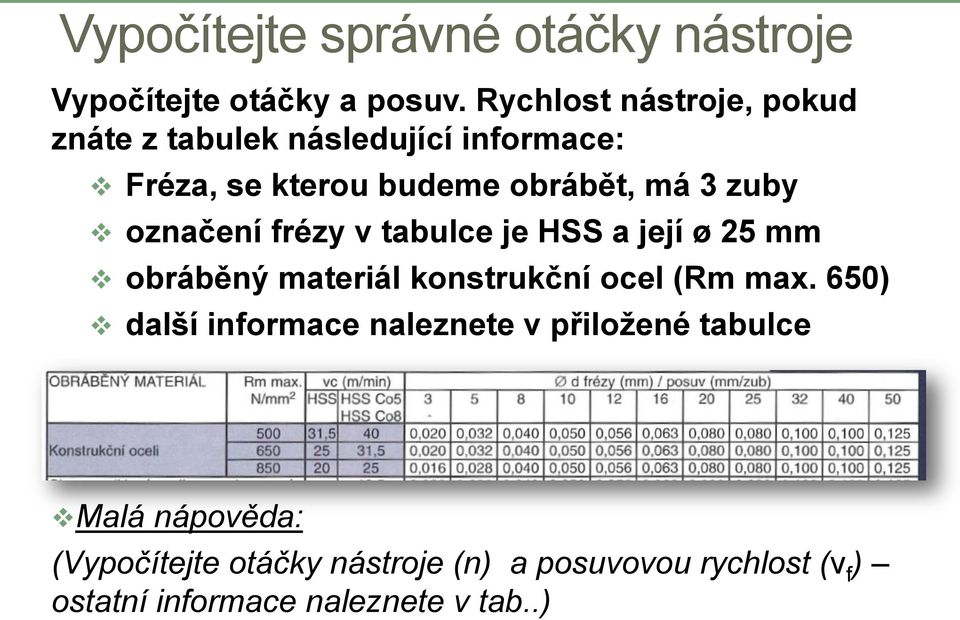

14 Vypočítejte správné otáčky nástroje Vypočítejte otáčky a posuv. Rychlost nástroje, pokud znáte z tabulek následující informace: Fréza, se kterou budeme obrábět, má 3 zuby označení frézy v tabulce je HSS a její ø 25 mm obráběný materiál konstrukční ocel (Rm max. 650) další informace naleznete v přiložené tabulce Malá nápověda: (Vypočítejte otáčky nástroje (n) a posuvovou rychlost (v f ) ostatní informace naleznete v tab..)

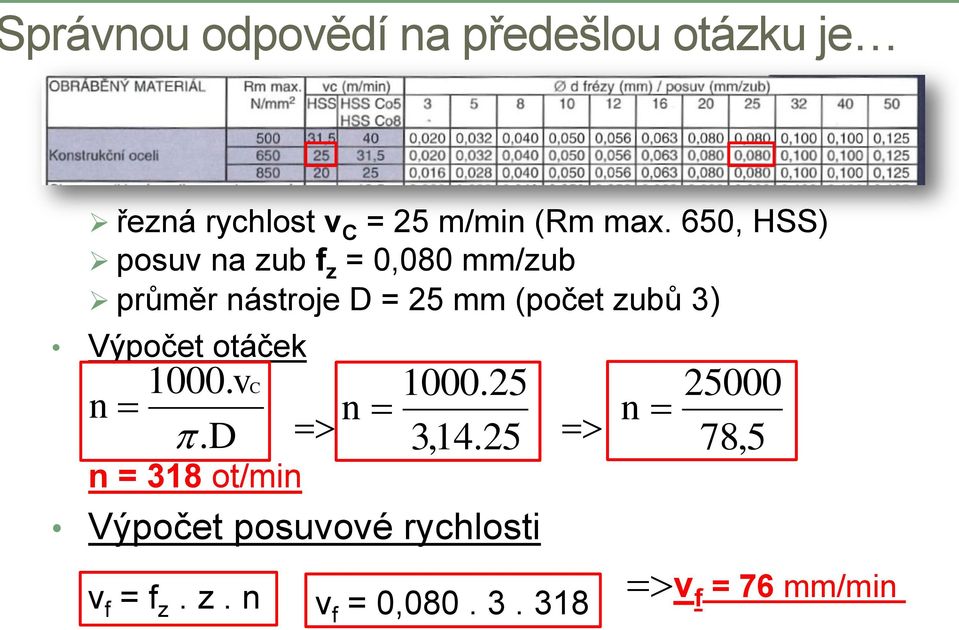

15 právnou odpovědí na předešlou otázku je řezná rychlost v C = 25 m/min (Rm max. 650, HSS) posuv na zub f z = 0,080 mm/zub průměr nástroje D = 25 mm (počet zubů 3) Výpočet otáček n v. D C n = 318 ot/min ,14.25 Výpočet posuvové rychlosti n v f = f z. z. n v f = 0, n ,5 v f = 76 mm/min
16 Zdroje PADELKA, J. a kol. UČEBNÍ TEXTY Přípravy na učební téma FRÉZOVÁNÍ: Metodická pomůcka pro mistry odborné výchovy. 1. vyd. Brno: Metodické středisko pro přípravu mládeže na dělnická povolání, VACH, Josef. Frézař: Technologie pro 1. ročník OU a UŠ. 3. vyd. Praha: Státní nakladatelství technické literatury, n. p., FOREJT, Milan a Miroslav PÍŠKA. Teorie obrábění, tváření a nástroje. 1. vyd. Brno: Akademické nakladatelství CERM, 2006, 225 s. ISBN
