2 EduCom Tento materiál vznikl jako součást projektu EduCom, který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR. NAVRHOVÁNÍ HOSPODÁRNÝCH ŘEZNÝCH PODMÍNEK PŘI P I OBRÁBĚNÍ 1) CO TO JSOU ŘEZNÉ PODMÍNKY PŘI P I OBRÁBĚNÍ? 2) CO TO JE OPTIMALIZACE ŘEZNÝCH PODMÍNEK? Jan Jersák Technická univerzita v Liberci Technologie III - OBRÁBĚNÍ Technická univerzita v Liberci a partneři Preciosa, a.s. a TOS Varnsdorf a.s. TU v Liberci Tento projekt je financován evropským sociálním fondem a státním rozpočtem ČR Projekt Educom

2) CO TO JE OPTIMALIZACE ŘEZNÝCH PODMÍNEK?

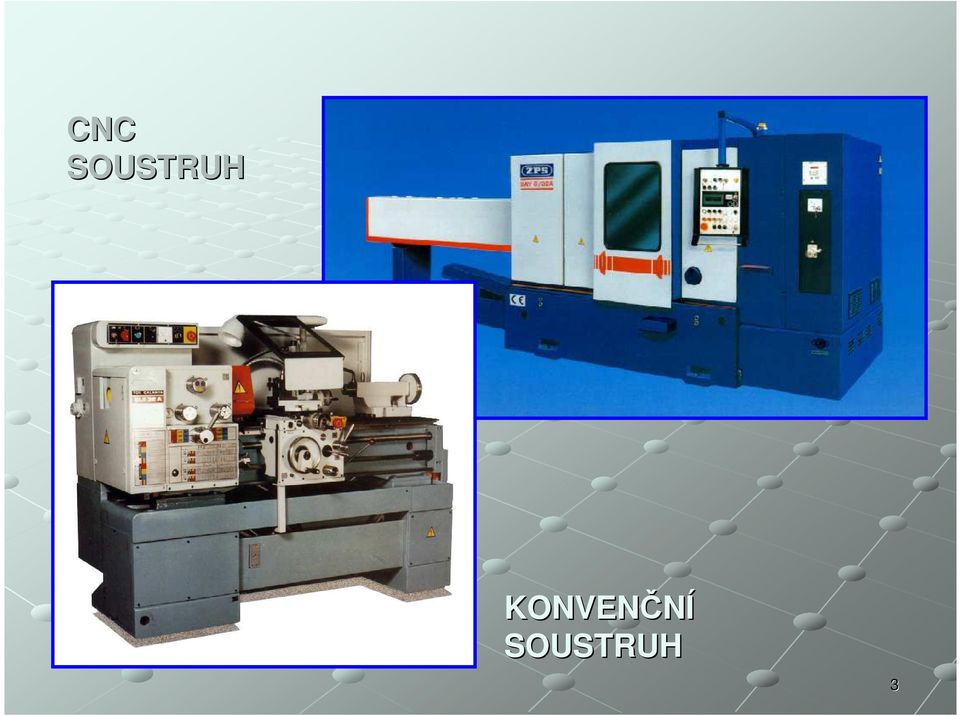

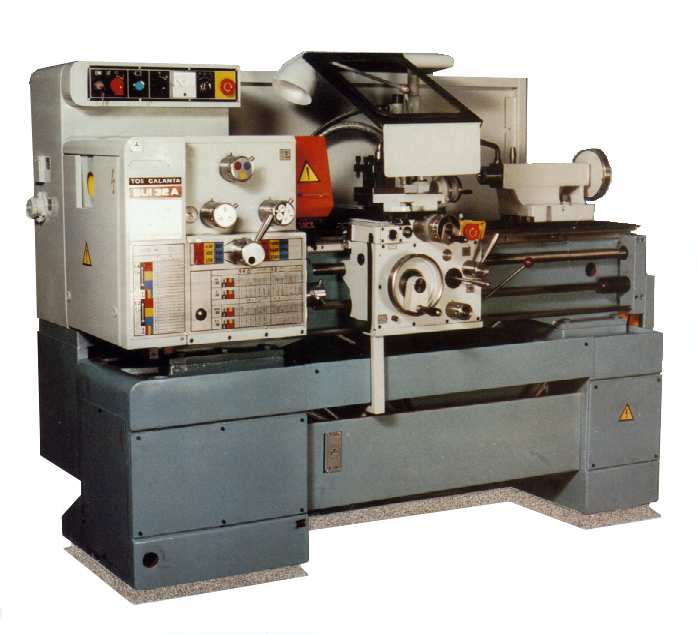

3 CNC SOUSTRUH KONVENČNÍ SOUSTRUH 3

4 VZÁJEMNÉ VAZBY V SOUSTAVĚ S-N-O-P 4

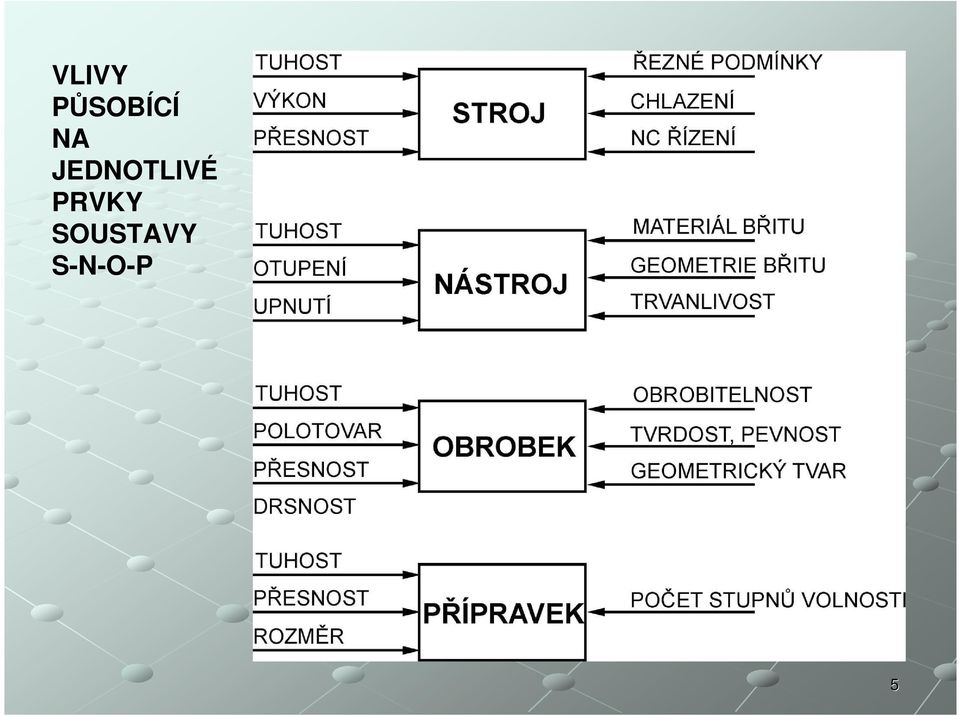

5 VLIVY PŮSOBÍCÍ NA JEDNOTLIVÉ PRVKY SOUSTAVY S-N-O-P 5

6 ŘEZNÉ PODMÍNKY V ŠIRŠÍM M SMYSLU ZAHRNUJÍ : - STROJ - NÁSTROJ - OBROBEK - PŘÍPRAVEK V UŽŠÍU ŠÍM M SMYSLU ZAHRNUJÍ: -ŘEZNÁ RYCHLOST ( v, v c ) - POSUV ( s, f ) - HLOUBKA ŘEZU ( h, a p ) 6

7 OPTIMALIZACE KRITÉRIUM RIUM HOSPODÁRNOSTI - MINIMÁLNÍ NÁKLADY NA VÝROBU JEDNOHO KUSU KRITÉRIUM RIUM PRODUKTIVITY - CO NEJKRATŠÍČAS NA VÝROBU JEDNOHO KUSU 7

8 ZÁVĚRY ÚVODNÍ ČÁSTI 1) EXISTUJÍ ŘEZNÉ PODMÍNKY, DEFINOVANÉ - V ŠIRŠÍM SMYSLU - V UŽŠÍM SMYSLU CVIČENÍ SE BUDE ZABÝVAT ŘEZNÝMI PODMÍNKAMI V UŽŠÍM SMYSLU. 2) EXISTUJÍ DVĚ HLAVNÍ KRITERIA OPTIMALIZACE - EKONOMICKÁ (MAXIMÁLNÍ HOSPODÁRNOST) - VÝROBNÍ (MAXIMÁLNÍ PRODUKTIVITA) CVIČENÍ SE BUDE ZABÝVAT NÁVRHEM ŘEZNÝCH PODMÍNEK Z HLEDISKA MAXIMÁLNÍ HOSPODÁRNOSTI 8

2) EXISTUJÍ DVĚ HLAVNÍ KRITERIA OPTIMALIZACE - EKONOMICKÁ (MAXIMÁLNÍ HOSPODÁRNOST) -

9 NAVRHOVÁNÍ ŘEZNÝCH PODMÍNEK 1. ZPŮSOB - VÝPOČET ZE VZORCE 2. ZPŮSOB - URČEN ENÍ Z NORMATIVŮ 3. ZPŮSOB - NAVRHOVÁNÍ ŘEZNÝCH PODMÍNEK S POMOCÍ PC 9

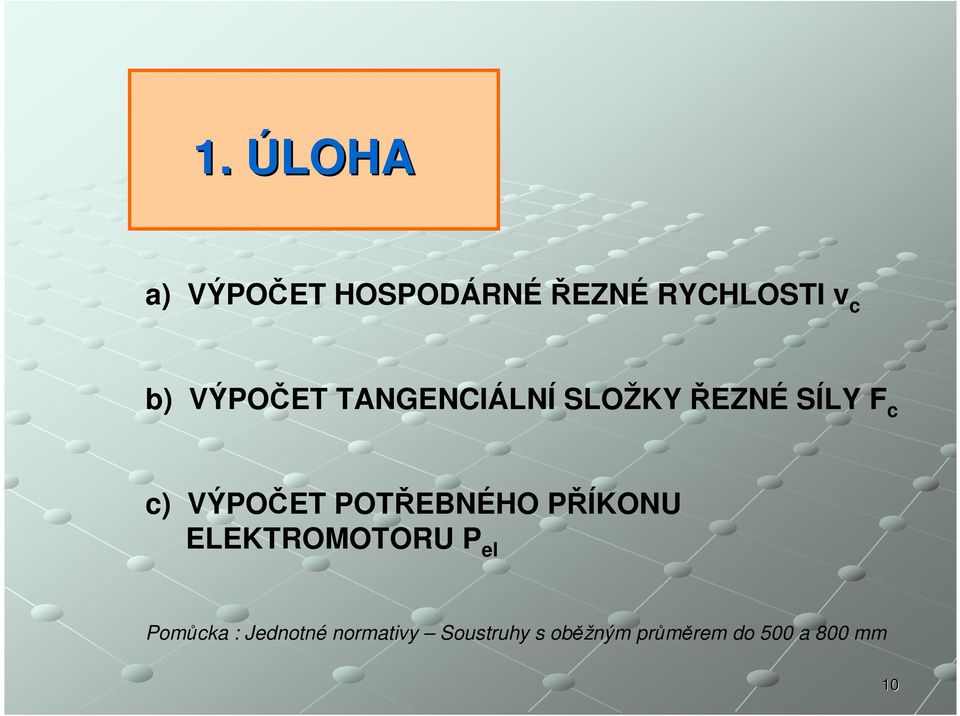

10 1. ÚLOHA a) VÝPOČET HOSPODÁRNÉŘEZNÉ RYCHLOSTI v c b) VÝPOČET TANGENCIÁLNÍ SLOŽKY ŘEZNÉ SÍLY F c c) VÝPOČET POTŘEBNÉHO PŘÍKONU ELEKTROMOTORU P el Pomůcka : Jednotné normativy Soustruhy s oběžným průměrem do 500 a 800 mm 10

POTŘEBNÉHO PŘÍKONU ELEKTROMOTORU P el Pomůcka :

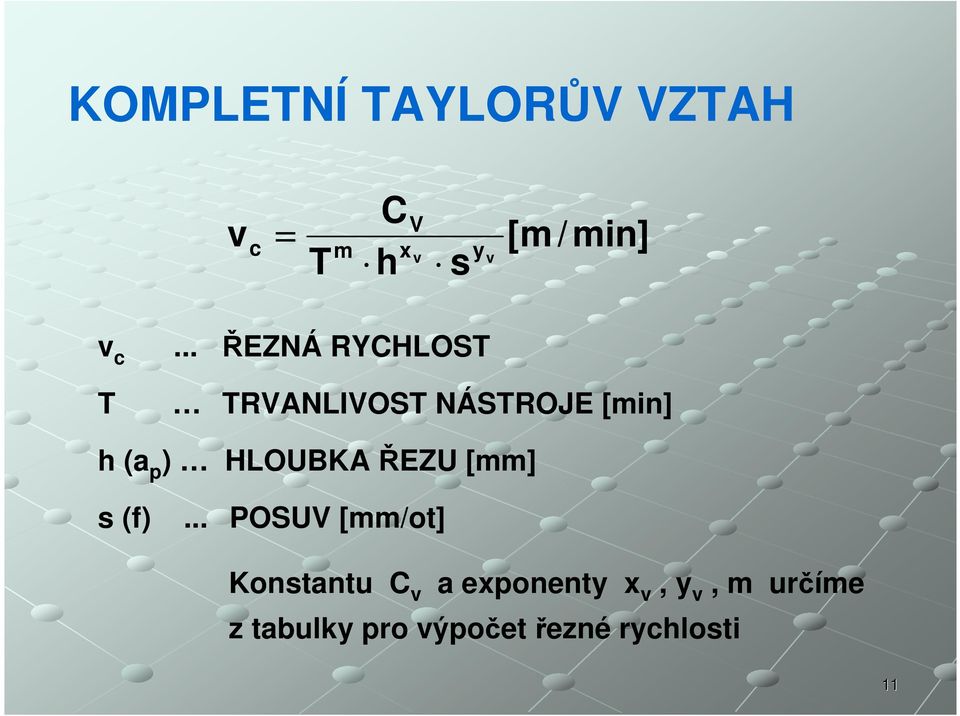

11 KOMPLETNÍ TAYLORŮV VZTAH v c = T m C h V x v y v s [m / min] v c... ŘEZNÁ RYCHLOST T TRVANLIVOST NÁSTROJE [min] h (a p ) HLOUBKA ŘEZU [mm] s (f)... POSUV [mm/ot] Konstantu C v a exponenty x v, y v, m určíme z tabulky pro výpočet řezné rychlosti 11

12 TABULKA KONSTANT A EXPONENTŮ PRO VÝPOČET ŘEZNÉ RYCHLOSTI 12

13 ŘEZNÁ SÍLA - tangenciální složka síly F c = p s h [N] F c = p S F c... ŘEZNÁ SÍLA [N] p (k s )... MĚRNÝ ŘEZNÝ ODPOR [MPa] s (f)... POSUV [mm/ot] h (a p )... HLOUBKA ŘEZU [mm] S (A D )... PRŮŘEZ TŘÍSKY [mm 2 ] 13

14 TABULKA MĚRNÝCH ŘEZNÝCH ODPORŮ PRO OCEL v [MPa] 14

15 TABULKA MĚRNÝCH ŘEZNÝCH ODPORŮ PRO LITINU v [MPa] 15

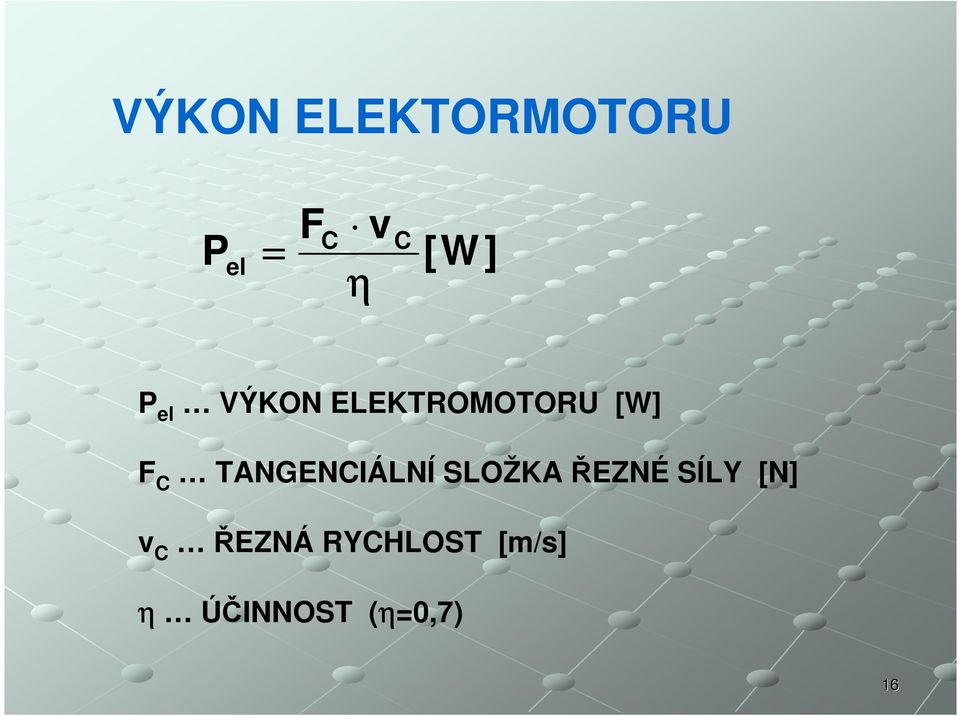

16 VÝKON ELEKTORMOTORU P el = F C v η C [W ] P el VÝKON ELEKTROMOTORU [W] F C TANGENCIÁLNÍ SLOŽKA ŘEZNÉ SÍLY [N] v C ŘEZNÁ RYCHLOST [m/s] η ÚČINNOST (η=0,7) 16

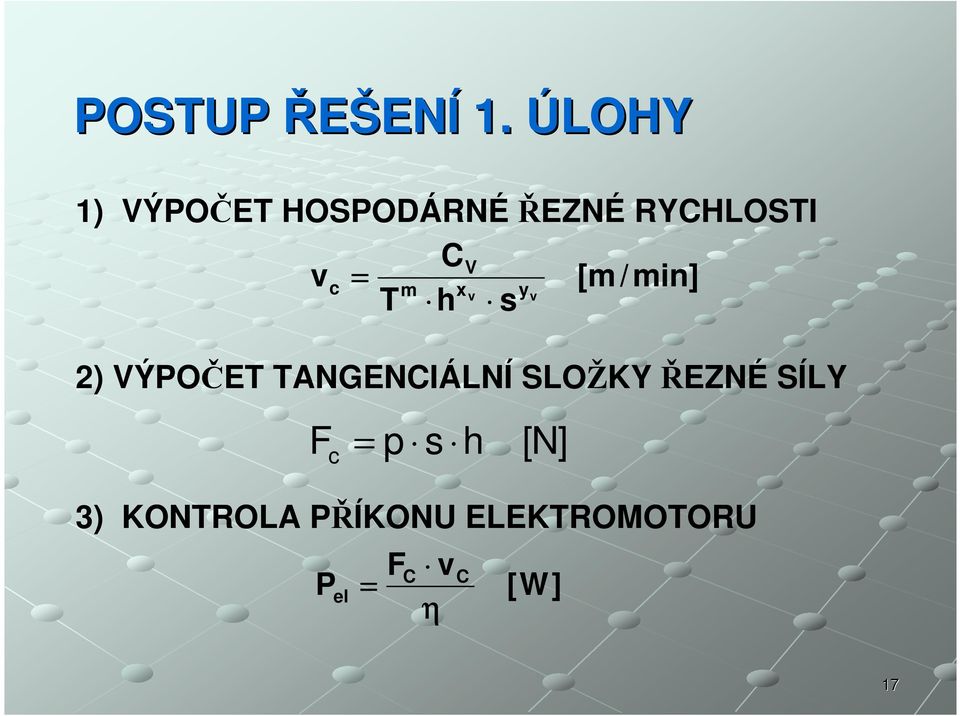

17 POSTUP ŘEŠENÍ 1. ÚLOHY 1) VÝPOČET HOSPODÁRNÉ ŘEZNÉ RYCHLOSTI CV vc = [m/min] m x T h v y s v 2) VÝPOČET TANGENCIÁLNÍ SLOŽKY ŘEZNÉ SÍLY F c = p s h [N] 3) KONTROLA PŘÍKONU ELEKTROMOTORU P el = F C v η C [W] 17

18 VÝSLEDKY 1. ÚLOHY konstanta Taylorova vztahu C V [ - ] exponent Taylorova vztahu m [ - ] exponent Taylorova vztahu x V [ - ] exponent Taylorova vztahu y V [ - ] řezná rychlost v C [ m/min ] měrná řezná síla p (k s TAB ) [ MPa ] koeficient koef. [ - ] řezná síla F C [ N ] účinnost elektromotoru η [ - ] výkon elektromotoru P el [ kw ] 18

exponent Taylorova vztahu x V [ - ] exponent Taylorova vztahu y V [ - ] řezná

19 2. ÚLOHA a) SOUSTRUŽENÍ - celkový přídavek na obrábění rozdělte na hrubovací a hladicí část b) SOUSTRUŽENÍ - FÁZE HRUBOVÁNÍ - určete : h HR HLOUBKU ŘEZU PŘI HRUBOVÁNÍ s HR HRUBOVACÍ POSUV v C HR HRUBOVACÍŘEZNOU RYCHLOST P el HR zkontrolujte PŘÍKON ELEKTROMOTORU c) SOUSTRUŽENÍ - FÁZE HLAZENÍ - určete : h HL HLOUBKU ŘEZU PŘI HLAZENÍ s HL HLADICÍ POSUV v C HL HLADICÍŘEZNOU RYCHLOST Pomůcka : Jednotné normativy Soustruhy s oběžným průměrem do 500 a 800 mm 19

zkontrolujte PŘÍKON ELEKTROMOTORU c) SOUSTRUŽENÍ - FÁZE HLAZENÍ - určete : h HL HLOUBKU ŘEZU PŘI HLAZENÍ s HL

20 ROZDĚLENÍ CELKOVÉHO PŘÍDAVKU NA OBRÁBĚNÍ h C = h HR + h HL = ½ ( d 1 - d 2 ) h HR h HL h C HRUBOVACÍ HLOUBKA ŘEZU HLADICÍ HLOUBKA ŘEZU h HL VOLÍME (0,5 ; 1,0 ; 2,0) [mm] CELKOVÁ HLOUBKA ŘEZU (přídavek na obrábění) 20

21 NORMATIVY PRO SOUSTRUŽENÍ 21

22 PŘÍKLAD STRÁNKY Z NORMATIVŮ -ČÁST HRUBOVÁNÍ 22

23 OPRAVNÉ KOEFICIENTY -ČÁST HRUBOVÁNÍ v chr SK k V P el SK = v chr TAB k V = k V1 k V2 k V3 k V4 = P el TAB k P OPRAVNÉ KOEFICIENTY: k V1 PRO ZMĚNU OBROBITELNOSTI k V2 PRO MATERIÁL A KŮRU k V3 PRO PŘERUŠOVANÝ ŘEZ k V4 PRO ZMĚNU TRVANLIVOSTI OSTŘÍ k P NA VÝKON ELEKTROMOTORU 23

24 PŘÍKLAD STRÁNKY Z NORMATIVŮ -ČÁST HLAZENÍ 24

25 OPRAVNÉ KOEFICIENTY -ČÁST HLAZENÍ v chl SK k = v chl TAB k = k V1 k V4 k T k V1 k V4 k T OPRAVNÝ KOEFICIENT ZAHRNUJÍCÍ VLIV OBROBITELNOSTI OPRAVNÝ KOEFICIENT ZAHRNUJÍCÍ VLIV TRVANLIVOSTI OSTŘÍ OPRAVNÝ KOEFICIENT ZAHRNUJÍCÍ VLIV TOLERANCE 25

26 POSTUP ŘEŠENÍ 2. ÚLOHY 1) ROZDĚLENÍ PŘÍDAVKU NA OBRÁBĚNÍ NA ČÁST HRUBOVACÍ A HLADICÍ h C = ½. ( d 1 d 2 ) h C = h HR + h HL 2) NORMATIVY PRO HRUBOVÁNÍ - NALEZENÍ KOMBINACE v chr A s HR TAK, ABY P el SK BYL TĚSNĚ POD HRANICÍ P el stroj 3) VÝPOČET OPRAVNÉHO KOEFICIENTU k = k V1 k V2 k V3 k V4 V PŘÍPADĚ, ŽE k >> 1 NEBO k << 1 PROVÁDÍME OPRAVU ŘEZNÝCH PODMÍNEK NOVÝM VYHLEDÁNÍM Z NORMATIVŮ 4) VÝPOČET SKUTEČNÝCH HODNOT v chr SK = v chr TAB k P el SK = P el TAB k P 5) NORMATIVY PRO HLAZENÍ - KOMBINACE v chl A s HL DLE DRSNOSTI POVRCHU, 6) VÝPOČET OPRAVNÉHO KOEFICIENTU k = k V1 k V4 k T 7) VÝPOČET SKUTEČNÉ HODNOTY v chl SK = v chl TAB k 26

27 VÝSLEDKY 2. ÚLOHY 27

28 3. ÚLOHA 28

29 NAVRHOVÁNÍ ŘEZNÝCH PODMÍNEK S POMOCÍ PC 29

30 NAVRHOVÁNÍ ŘEZNÝCH PODMÍNEK S POMOCÍ PC 30

31 POZNÁMKY K ŘEŠENÍ ÚLOHY NA PC 1. Spuštění programu SOFTNORMA 2. Volba parametrů v programu SOFTNORMA a) pro fázi hrubování v menu nastavit : SOUSTRUŽENÍ Optimalizace trvanlivosti Max. hospodárnost Podmínky obrábění - STŘEDNÍ Pozn: - volba v průběhu zadávání dat "Chceš tuto operaci uložit?" - ANO a) pro fázi dokončování v menu nastavit : SOUSTRUŽENÍ Optimalizace trvanlivosti Max. hospodárnost Podmínky obrábění - STŘEDNÍ Pozn: - zadat stejný nástroj jako pro fázi hrubování - volba v průběhu zadávání dat "Chceš tuto operaci uložit?" - ANO 3. Program nutno řádně ukončit (před zahájením nového výpočtu). 31

32 VÝSLEDKY 3. ÚLOHY 32

33 Poznámka : Pro označování veličin jsou v prezentaci použity symboly dle ČSN ISO 3002 i symboly, které jsou použity v jednotných normativech Soustruhy s oběžným průměrem do 500 a 800 mm. 33

34 Technologie III - OBRÁBĚNÍ EduCom NAVRHOVÁNÍ HOSPODÁRNÝCH ŘEZNÝCH PODMÍNEK PŘI OBRÁBĚNÍ - INDIVIDUÁLNÍ PRÁCE STUDENTŮ Poznámka : v rámci řešení projektu EduCom - Inovace studijních programů s ohledem na požadavky a potřeby průmyslové praxe zavedením inovativního vzdělávacího systému "Výukový podnik" (registračníčíslo: CZ.1.07/2.2.00/ ) - byly pro individuálních práci studentů připraveny nové úlohy související s projektem Jan Jersák Tel.: e mail: jan.jersak@tul.cz Tento projekt je financován evropským sociálním fondem a státním rozpočtem ČR Projekt Educom
