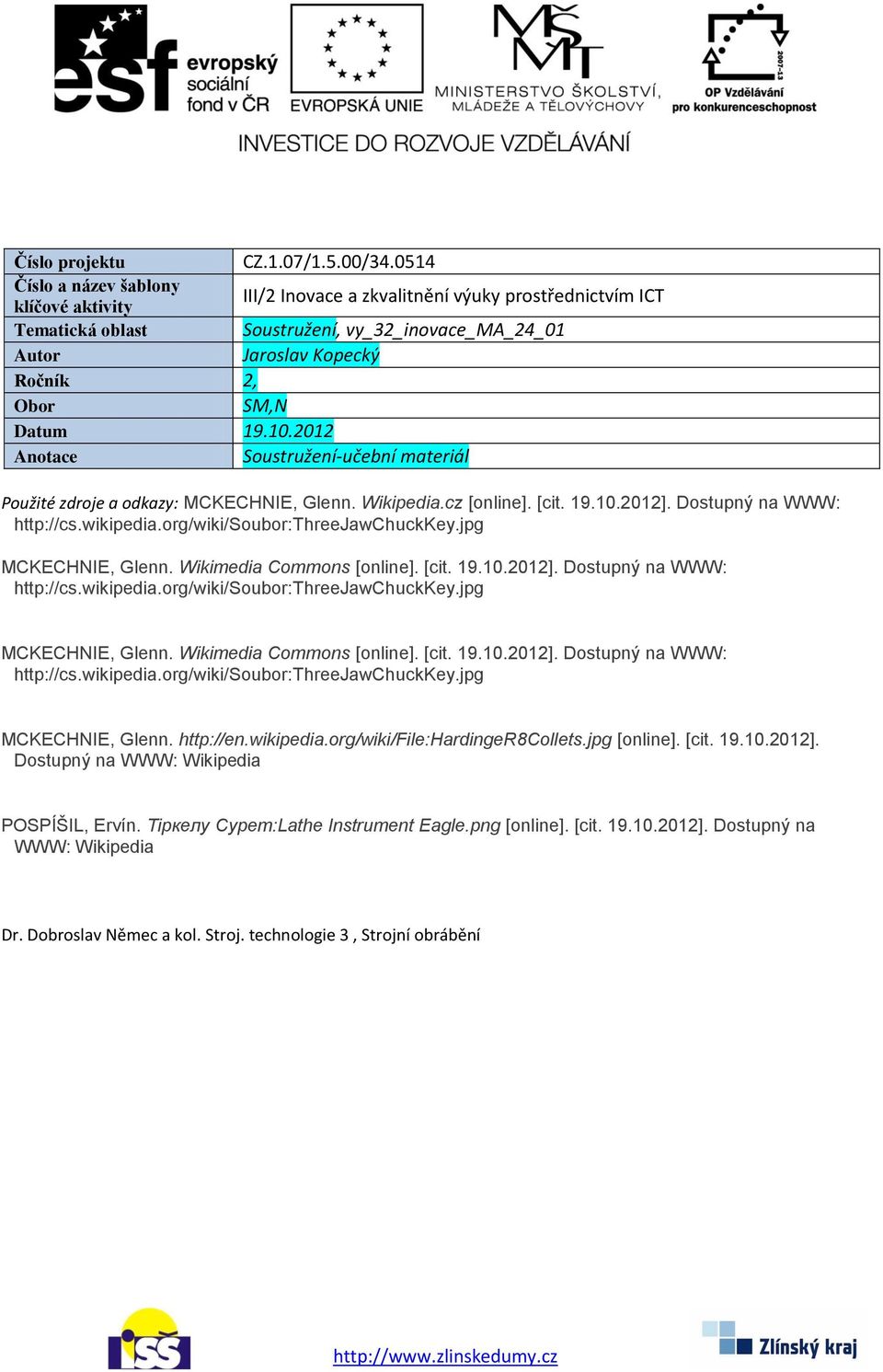

1 Číslo projektu CZ.1.07/1.5.00/ Číslo a název šablony klíčové aktivity III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast Soustružení, vy_32_inovace_ma_24_01 Autor Jaroslav Kopecký Ročník 2, Obor SM,N Datum Anotace Soustružení-učební materiál Použité zdroje a odkazy: MCKECHNIE, Glenn. Wikipedia.cz [online]. [cit ]. Dostupný na WWW: MCKECHNIE, Glenn. Wikimedia Commons [online]. [cit ]. Dostupný na WWW: MCKECHNIE, Glenn. Wikimedia Commons [online]. [cit ]. Dostupný na WWW: MCKECHNIE, Glenn. [online]. [cit ]. Dostupný na WWW: Wikipedia POSPÍŠIL, Ervín. Тіркелу Сурет:Lathe Instrument Eagle.png [online]. [cit ]. Dostupný na WWW: Wikipedia Dr. Dobroslav Němec a kol. Stroj. technologie 3, Strojní obrábění

2 SOUSTRUŽENÍ Soustružení patří mezi nejrozšířenější způsob obrábění součástí. Touto technologií se vyrábí asi 40% strojních dílců. Soustružením lze obrábět vnější i vnitřní válcové plochy, tvarové plochy, vnější a vnitřní kužely, ale i plochy obecné (podsoustružené závitníky,zuby fréz, vačky), rádiusové a tvarové dílce,soudkovité aj..na soustruhu můžeme vrtat, hrubovat a vystružovat otvory, řezat vnější a vnitřní závity jak za pomocí závitníků, tak i kruhových závitových čelistí, nebo nožem, atd. Kromě toho lze na soustruhu provádět další práce, např. válečkovat,válcovat vnější i vnitřní závity, rýhovat a vroubkovat, vypichovat,leštit,aj. Při soustružení je v převážné míře používán jednobřitý nastroj zvaný soustružnický nůž. Podstata soustružení Při soustružení se obrobek otáčí (koná hlavní pohyb),nůž se pohybuje podélně, nebo příčně,(koná vedlejší pohyb). Při kopírování se oba pohyby uskutečňují (konají) současně, ale různou rychlostí. Pracovní pohyby u CNC obráběcích soustruhů jsou určeny souřadnicovými osami X - Z. Obvodová rychlost obrobku v je řeznou rychlostí..d. n v = ( m/min) 1000 D - průměr obrobku n - otáčky obrobku v - řezná rychlost Při podélném posuvu je stopa nože šroubovice, ve směru kolmém(příčný posuv) se jedná o Archimédovu spirálu. Velikost podélného i příčného posuvu je dráha nože za 1 otáčku obrobku (mm). Posuv může být ruční nebo strojní.

3

4 Tvar soustružnického nože. Popis klínu nástroje Hlavní úhly nástroje Břit nástrojebře zný klín Geometrie břitu nože a řezné úhly

5 Úhel čela γo - Ovlivňuje odchod třísky. Po čelní ploše odchází tříska Úhel hřbetu αo - Pohybuje se v rozmezí od +3 do +12, jeho velikost ovlivňuje tření, nesmí být 0 Úhel břitu βo - Vniká do obrobku, je omezen rovinou čela a hřbetu. Je základním úhlem všech řezných nástrojů. Je v rozmezí Úhel řezu δo ( = αo + βo ) - Úhel doplňkový. Jeho velikost je v rozmezí Úhel sklonu hlavního ostří s - Tříska se odvíjí směrem k obrobku nebo od obrobku

6 Řezné kapaliny Mazací účinek se projevuje - snížením tření na činných plochách řezného nástroje. Na plochách stroje, obrobku a třísky se vytvářejí kapalinné povrchové filmy, které udrží i v místech s poměrně vysokým tlakem. Tato vrstvička zabrání bezprostřednímu dotyku - usnadnění plastické deformace - zmenšením práce vnitřního tření Chladící účinek je charakterizován schopností odvádět teplo z místa řezání 1. řezný olej (neředitelný olej) - zvětšuje průměr vystružené díry až o 0,01 mm oproti skutečnému průměru výstružníku. - zhoršuje drsnost povrchu (oproti emulznímu oleji) - zvyšuje trvanlivost břitu 2. emulgační olej ( ředitelný vodou v koncentraci 3-10% - zmenšuje průměr vystružené díry až o 0,03mm oproti skutečnému průměru výstružníku. - zlepšuje drsnost povrchu - snižuje trvanlivost břitu nástroje Vliv řezných kapalin Řezné kapaliny ovlivňují vlastní průběh řezání, což se projevuje na : - drsnosti obrobené plochy, zpevnění povrchové obrobené plochy. - tvarování třísky řezné kapaliny se projevuje větším poloměrem zakřivení - řezný odpor klesá, teplota řezání klesá z důvodů zmenšení plastických deformací - dochází ke konzervaci obrobku

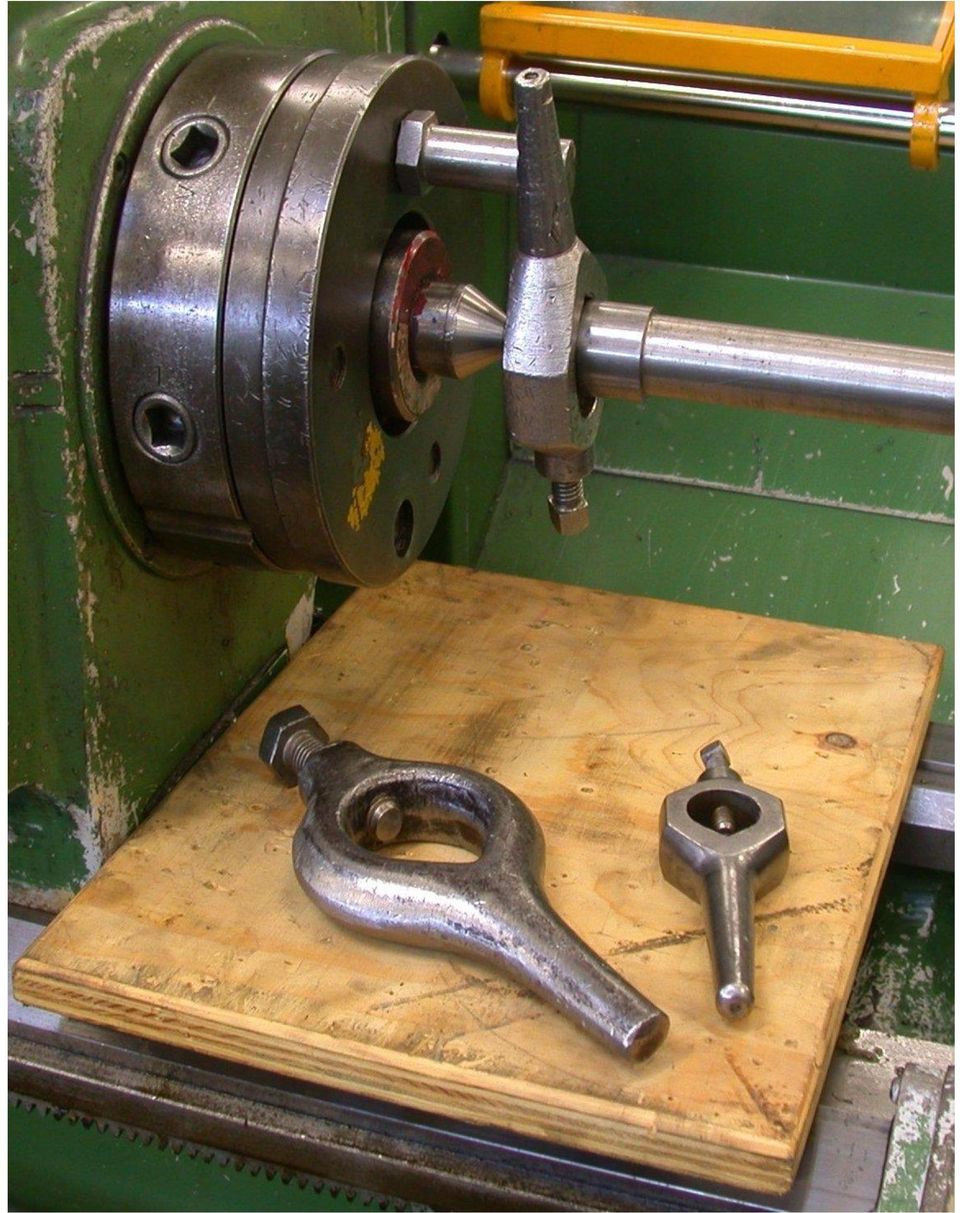

7 Upínání obrobků. Obrobek musí být upnutý tak aby mu byl dodán rotační pohyb od vřetene stroje. Upínáme buď do sklíčidla, mezi hroty, do oříšku, na upínací desku, do srdíčka, na válcové trny mezi hroty, dlouhý tyčový mat. upínáme do kleštin, lunety nám umožňují soustružení delších součástí, které není možné podepřít hrotem v koníku.

8

9

10
