Zařízení na výrobu obvodových drážek válcováním
|
|
- Lukáš Vopička
- před 9 lety
- Počet zobrazení:
Transkript
1 Zařízení na výrobu obvodových drážek válcováním RIDGID dodává zařízení na výrobu obvodových drážek téměř půl století.vývoj byl zaměřen na potřeby při instalaci sprinklerů. Robustní konstrukce, spolehlivost, životnost, snadná obsluha. RIDGID nabízí tato zařízení v provedení ručním, mechanickém i hydraulickém pro výrobu obvodových drážek až do I 920 Rozsah 1 1 / Hmotnost 10,5 kg 15 / 19,5 kg 34 kg / 59 kg 4 kg 90,3 kg Ruční montážní válcovačka Hydraulický přítlak Vhodné pro nerez, PVC, Al Rolny s drážkou na měď Pohonné jednotky RIDGID 300 RIDGID 300 RIDGID 300 Ruční Strana 34 / 35 Strana 34 / 35 Jednoúčelový stroj Strana 34 / 35 RIDGID 300 Compact RIDGID 300 Compact Strana 31 Strana 31 RIDGID 1233 RIDGID 1233 Strana 36 Strana 36 RIDGID 535 RIDGID 535 Strana 32 / 33 Strana 32 / 33 RIDGID 1224 Strana 37 Doporučné použití Montáže Tovární dílna / Montáže Tovární dílna / Montáže Tovární dílna / Montáže Tovární dílna / Montáže

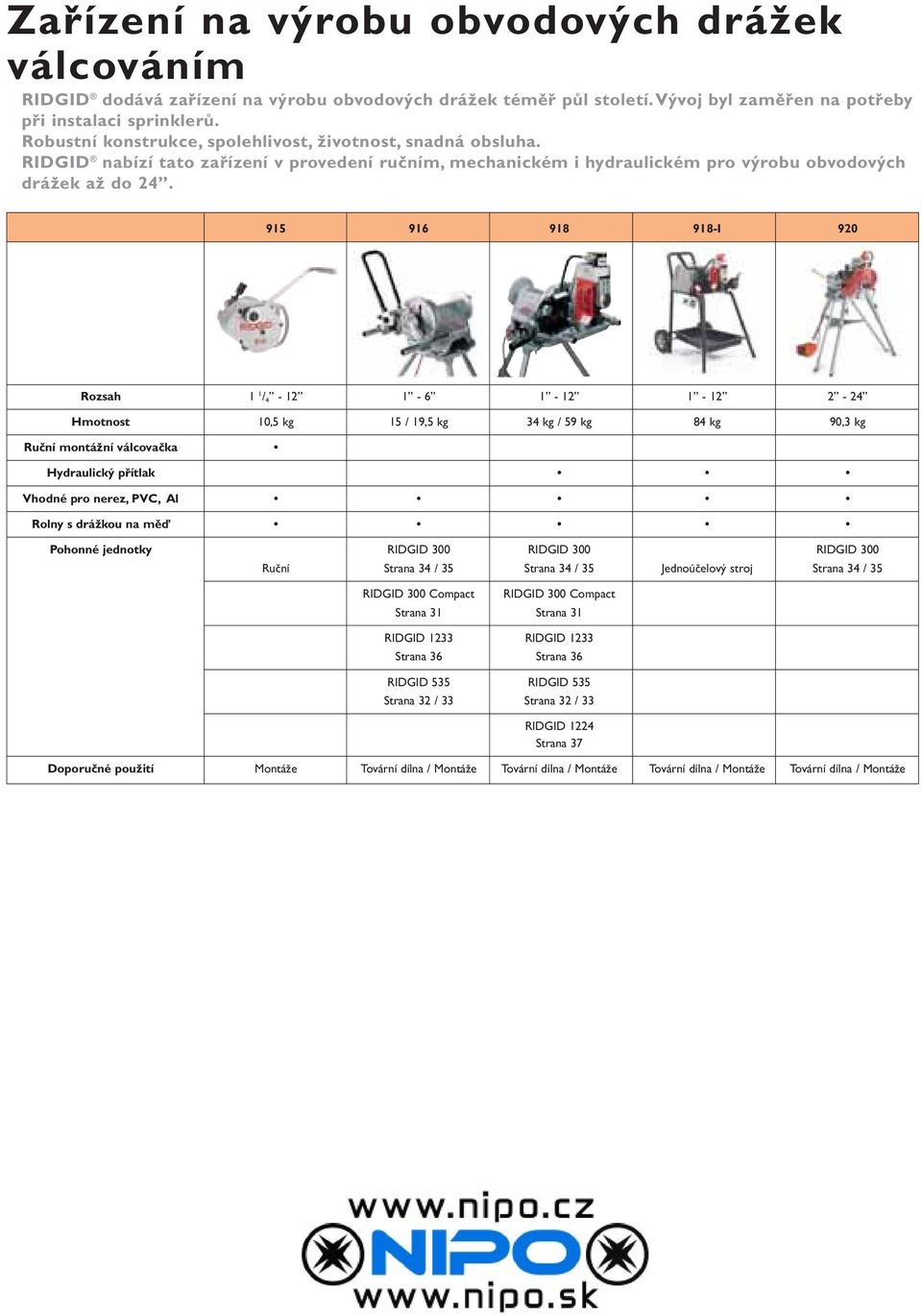

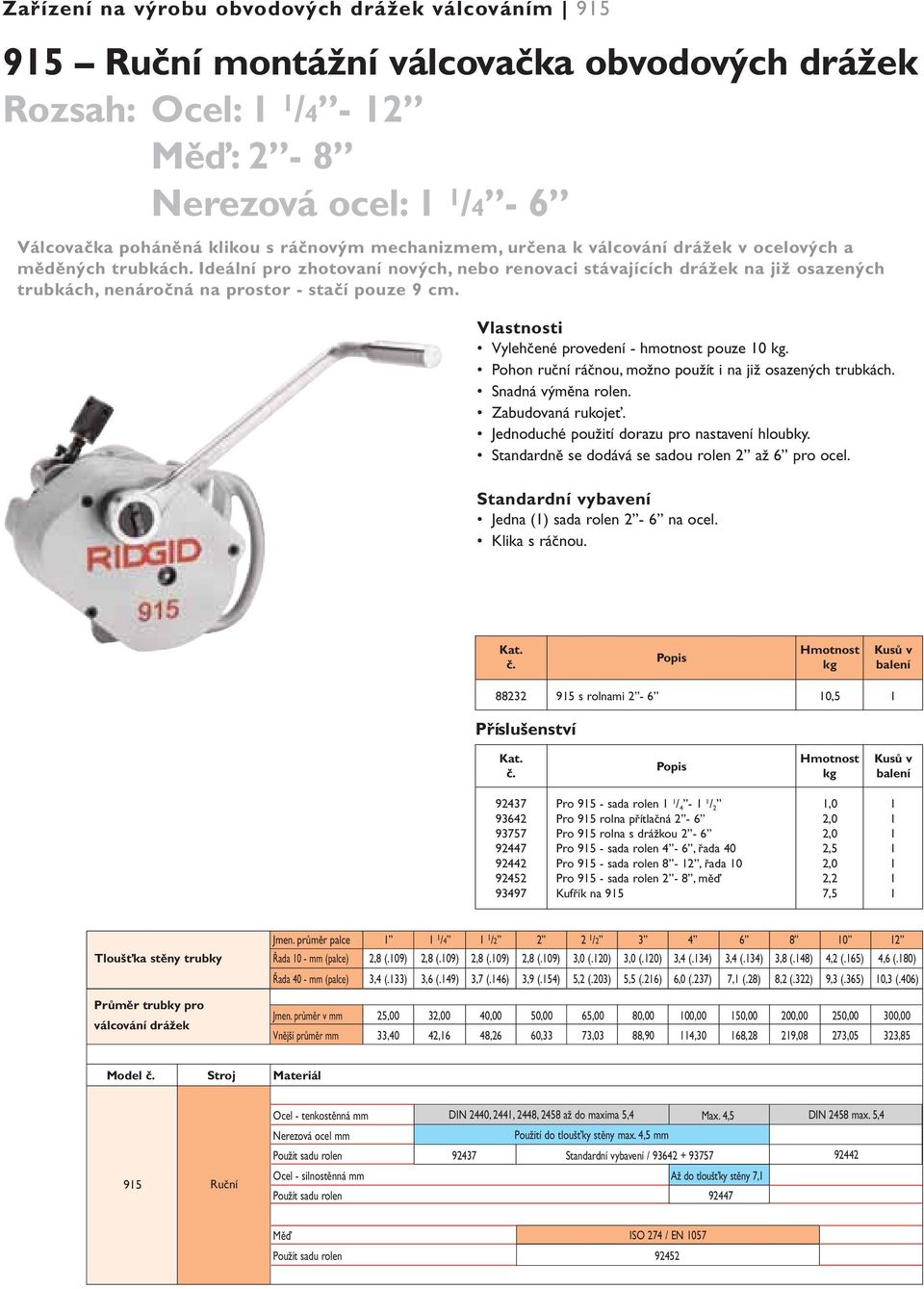

2 Zařízení na výrobu obvodových drážek válcováním Ruční montážní válcovačka obvodových drážek Rozsah: Ocel: 1 1 /4-12 Měď: 2 - Nerezová ocel: 1 1 /4-6 Válcovačka poháněná klikou s ráčnovým mechanizmem, určena k válcování drážek v ocelových a měděných trubkách. Ideální pro zhotovaní nových, nebo renovaci stávajících drážek na již osazených trubkách, nenáročná na prostor - stačí pouze 9 cm. Vlastnosti Vylehčené provedení - hmotnost pouze 10 kg. Pohon ruční ráčnou, možno použít i na již osazených trubkách. Snadná výměna rolen. Zabudovaná rukojeť. Jednoduché použití dorazu pro nastavení hloubky. Standardně se dodává se sadou rolen 2 až 6 pro ocel. Standardní vybavení Jedna (1) sada rolen 2-6 na ocel. Klika s ráčnou. Kat. č. Popis Hmotnost kg Kusů v balení s rolnami ,5 1 Příslušenství Kat. č. Popis Hmotnost kg Kusů v balení Pro sada rolen 1 1 / / 2 1, Pro 915 rolna přítlačná 2-6 2, Pro 915 rolna s drážkou 2-6 2, Pro sada rolen 4-6, řada 40 2, Pro sada rolen - 12, řada 10 2, Pro sada rolen 2 -, měď 2, Kufřík na 915 7,5 1 Jmen. průměr palce /4 1 1 / / Tloušťka stěny trubky Řada 10 - mm (palce) 2, (.109) 2, (.109) 2, (.109) 2, (.109) 3,0 (.120) 3,0 (.120) 3,4 (.134) 3,4 (.134) 3, (.14) 4,2 (.165) 4,6 (.10) Řada 40 - mm (palce) 3,4 (.133) 3,6 (.149) 3,7 (.146) 3,9 (.154) 5,2 (.203) 5,5 (.216) 6,0 (.237) 7,1 (.2),2 (.322) 9,3 (.365) 10,3 (.406) Průměr trubky pro válcování drážek Jmen. průměr v mm 25,00 32,00 40,00 50,00 65,00 0,00 100,00 150,00 200,00 250,00 300,00 Vnější průměr mm 33,40 42,16 4,26 60,33 73,03,90 114,30 16,2 219,0 273,05 323,5 Model č. Stroj Materiál 915 Ruční Ocel - tenkostěnná mm DIN 2440, 2441, 244, 245 až do maxima 5,4 Max. 4,5 DIN 245 max. 5,4 Nerezová ocel mm Použití do tloušťky stěny max. 4,5 mm Použít sadu rolen Standardní vybavení / Ocel - silnostěnná mm Až do tloušťky stěny 7,1 Použít sadu rolen Měď ISO 274 / EN 1057 Použít sadu rolen 92452

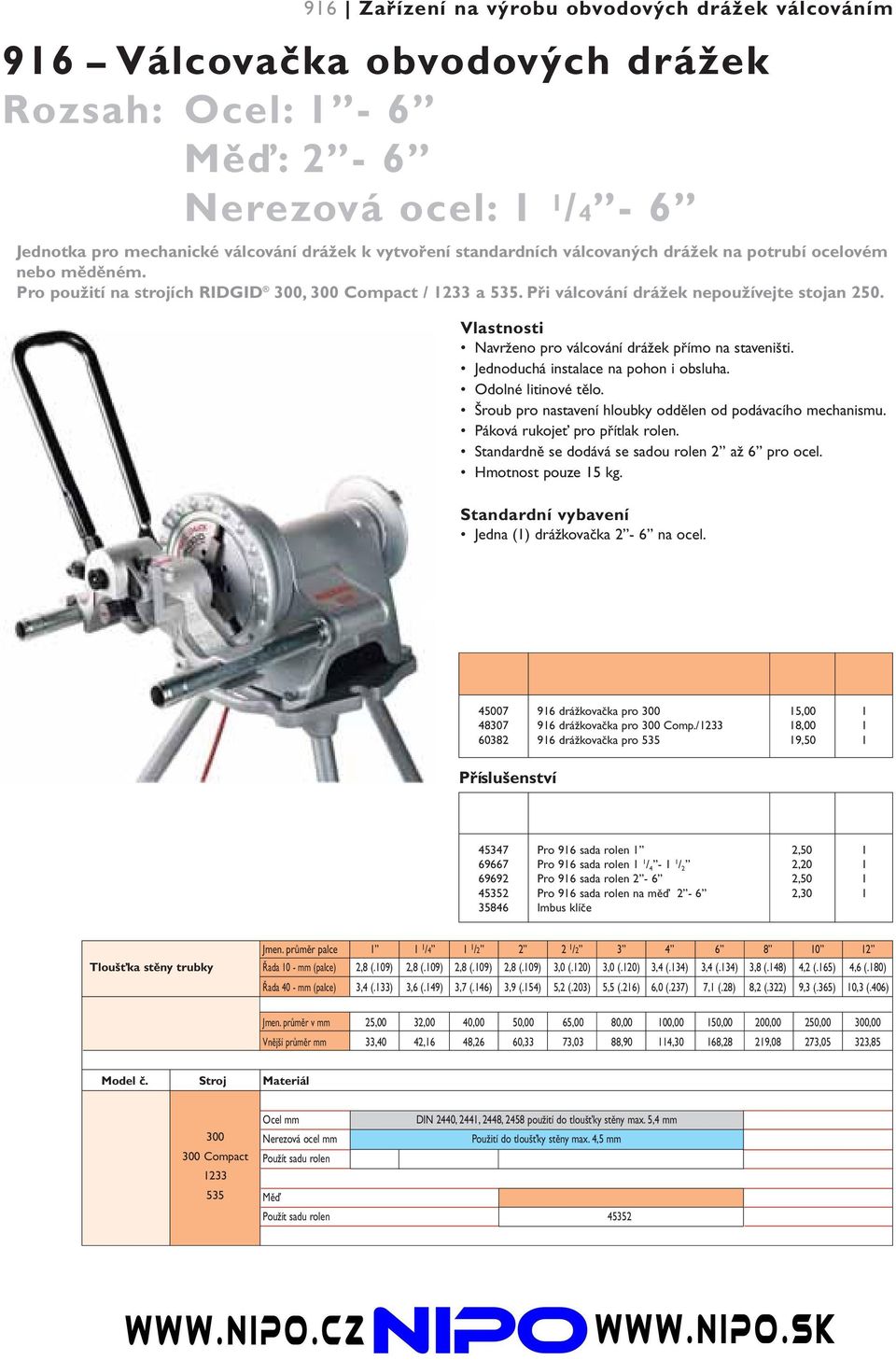

3 916 Zařízení na výrobu obvodových drážek válcováním 916 Válcovačka obvodových drážek Rozsah: Ocel: 1-6 Měď: 2-6 Nerezová ocel: 1 1 /4-6 Jednotka pro mechanické válcování drážek k vytvoření standardních válcovaných drážek na potrubí ocelovém nebo měděném. Pro použití na strojích RIDGID 300, 300 Compact / 1233 a 535. Při válcování drážek nepoužívejte stojan 250. Vlastnosti Navrženo pro válcování drážek přímo na staveništi. Jednoduchá instalace na pohon i obsluha. Odolné litinové tělo. Šroub pro nastavení hloubky oddělen od podávacího mechanismu. Páková rukojeť pro přítlak rolen. Standardně se dodává se sadou rolen 2 až 6 pro ocel. Hmotnost pouze 15 kg. Standardní vybavení Jedna (1) drážkovačka 2-6 na ocel drážkovačka pro , drážkovačka pro 300 Comp./1233 1, drážkovačka pro ,50 1 Příslušenství Pro 916 sada rolen 1 2, Pro 916 sada rolen 1 1 / / 2 2, Pro 916 sada rolen 2-6 2, Pro 916 sada rolen na měď 2-6 2, Imbus klíče Jmen. průměr palce /4 1 1 / / Tloušťka stěny trubky Řada 10 - mm (palce) 2, (.109) 2, (.109) 2, (.109) 2, (.109) 3,0 (.120) 3,0 (.120) 3,4 (.134) 3,4 (.134) 3, (.14) 4,2 (.165) 4,6 (.10) Řada 40 - mm (palce) 3,4 (.133) 3,6 (.149) 3,7 (.146) 3,9 (.154) 5,2 (.203) 5,5 (.216) 6,0 (.237) 7,1 (.2),2 (.322) 9,3 (.365) 10,3 (.406) Jmen. průměr v mm 25,00 32,00 40,00 50,00 65,00 0,00 100,00 150,00 200,00 250,00 300,00 Vnější průměr mm 33,40 42,16 4,26 60,33 73,03,90 114,30 16,2 219,0 273,05 323,5 Model č. Stroj Materiál Compact Ocel mm DIN 2440, 2441, 244, 245 použití do tloušťky stěny max. 5,4 mm Nerezová ocel mm Použití do tloušťky stěny max. 4,5 mm Použít sadu rolen Měď Použít sadu rolen 45352

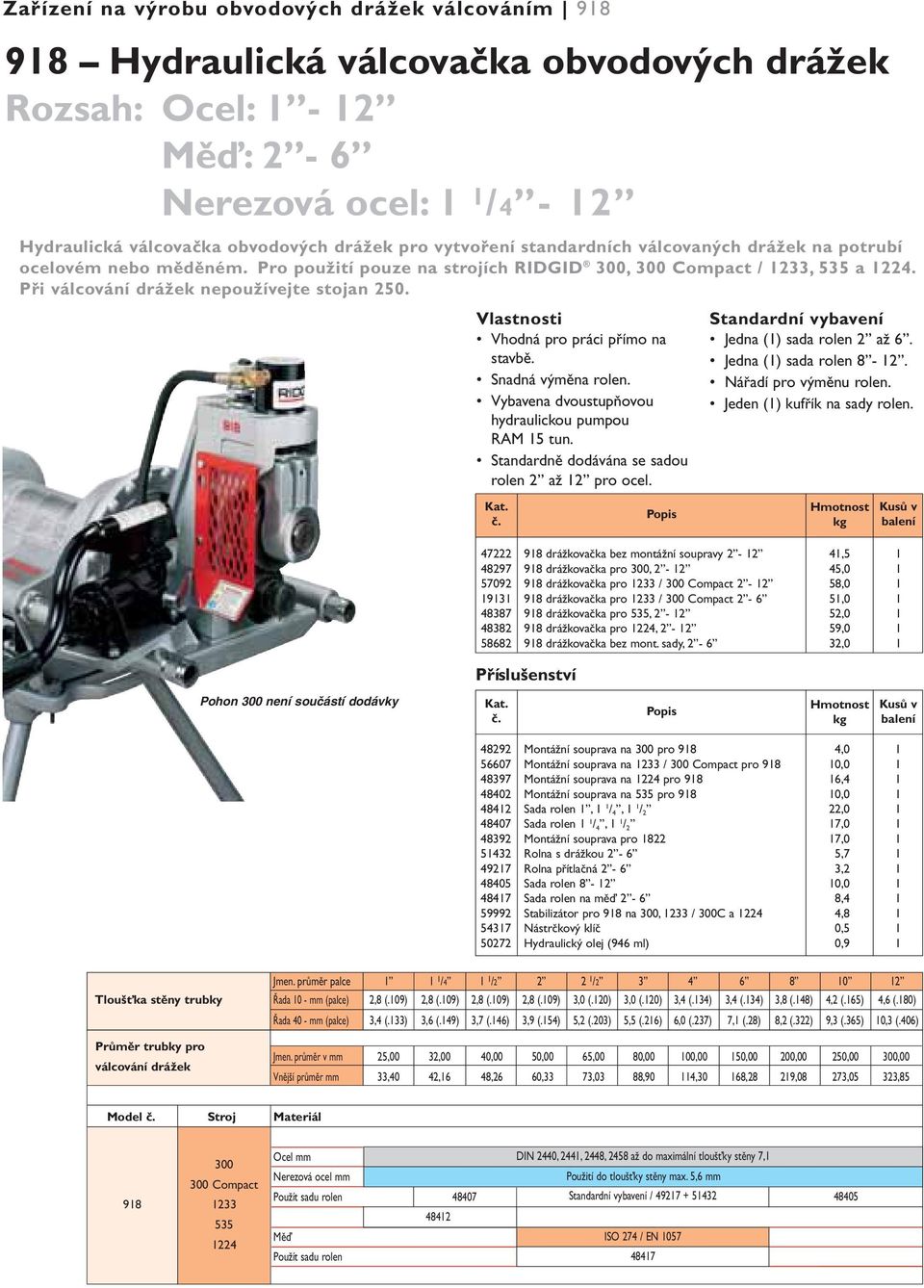

4 Zařízení na výrobu obvodových drážek válcováním Hydraulická válcovačka obvodových drážek Rozsah: Ocel: 1-12 Měď: 2-6 Nerezová ocel: 1 1 /4-12 Hydraulická válcovačka obvodových drážek pro vytvoření standardních válcovaných drážek na potrubí ocelovém nebo měděném. Pro použití pouze na strojích RIDGID 300, 300 Compact / 1233, 535 a Při válcování drážek nepoužívejte stojan 250. Vlastnosti Vhodná pro práci přímo na stavbě. Snadná výměna rolen. Vybavena dvoustupňovou hydraulickou pumpou RAM 15 tun. Standardně dodávána se sadou rolen 2 až 12 pro ocel. Standardní vybavení Jedna (1) sada rolen 2 až 6. Jedna (1) sada rolen Nářadí pro výměnu rolen. Jeden (1) kufřík na sady rolen. Kat. č. Popis Hmotnost kg Kusů v balení drážkovačka bez montážní soupravy , drážkovačka pro 300, , drážkovačka pro 1233 / 300 Compact , drážkovačka pro 1233 / 300 Compact , drážkovačka pro 535, , drážkovačka pro 1224, , drážkovačka bez mont. sady, ,0 1 Příslušenství Pohon 300 není souãástí dodávky Kat. č. Popis Hmotnost kg Kusů v balení 4292 Montážní souprava na 300 pro 91 4, Montážní souprava na 1233 / 300 Compact pro 91 10, Montážní souprava na 1224 pro 91 16, Montážní souprava na 535 pro 91 10, Sada rolen 1, 1 1 / 4, 1 1 / 2 22, Sada rolen 1 1 / 4, 1 1 / 2 17, Montážní souprava pro , Rolna s drážkou 2-6 5, Rolna přítlačná 2-6 3, Sada rolen , Sada rolen na měď 2-6, Stabilizátor pro 91 na 300, 1233 / 300C a , Nástrčkový klíč 0, Hydraulický olej (946 ml) 0,9 1 Jmen. průměr palce /4 1 1 / / Tloušťka stěny trubky Řada 10 - mm (palce) 2, (.109) 2, (.109) 2, (.109) 2, (.109) 3,0 (.120) 3,0 (.120) 3,4 (.134) 3,4 (.134) 3, (.14) 4,2 (.165) 4,6 (.10) Řada 40 - mm (palce) 3,4 (.133) 3,6 (.149) 3,7 (.146) 3,9 (.154) 5,2 (.203) 5,5 (.216) 6,0 (.237) 7,1 (.2),2 (.322) 9,3 (.365) 10,3 (.406) Průměr trubky pro válcování drážek Jmen. průměr v mm 25,00 32,00 40,00 50,00 65,00 0,00 100,00 150,00 200,00 250,00 300,00 Vnější průměr mm 33,40 42,16 4,26 60,33 73,03,90 114,30 16,2 219,0 273,05 323,5 Model č. Stroj Materiál Compact Ocel mm Nerezová ocel mm Použít sadu rolen Měď Použít sadu rolen DIN 2440, 2441, 244, 245 až do maximální tloušťky stěny 7,1 Použití do tloušťky stěny max. 5,6 mm Standardní vybavení / ISO 274 / EN

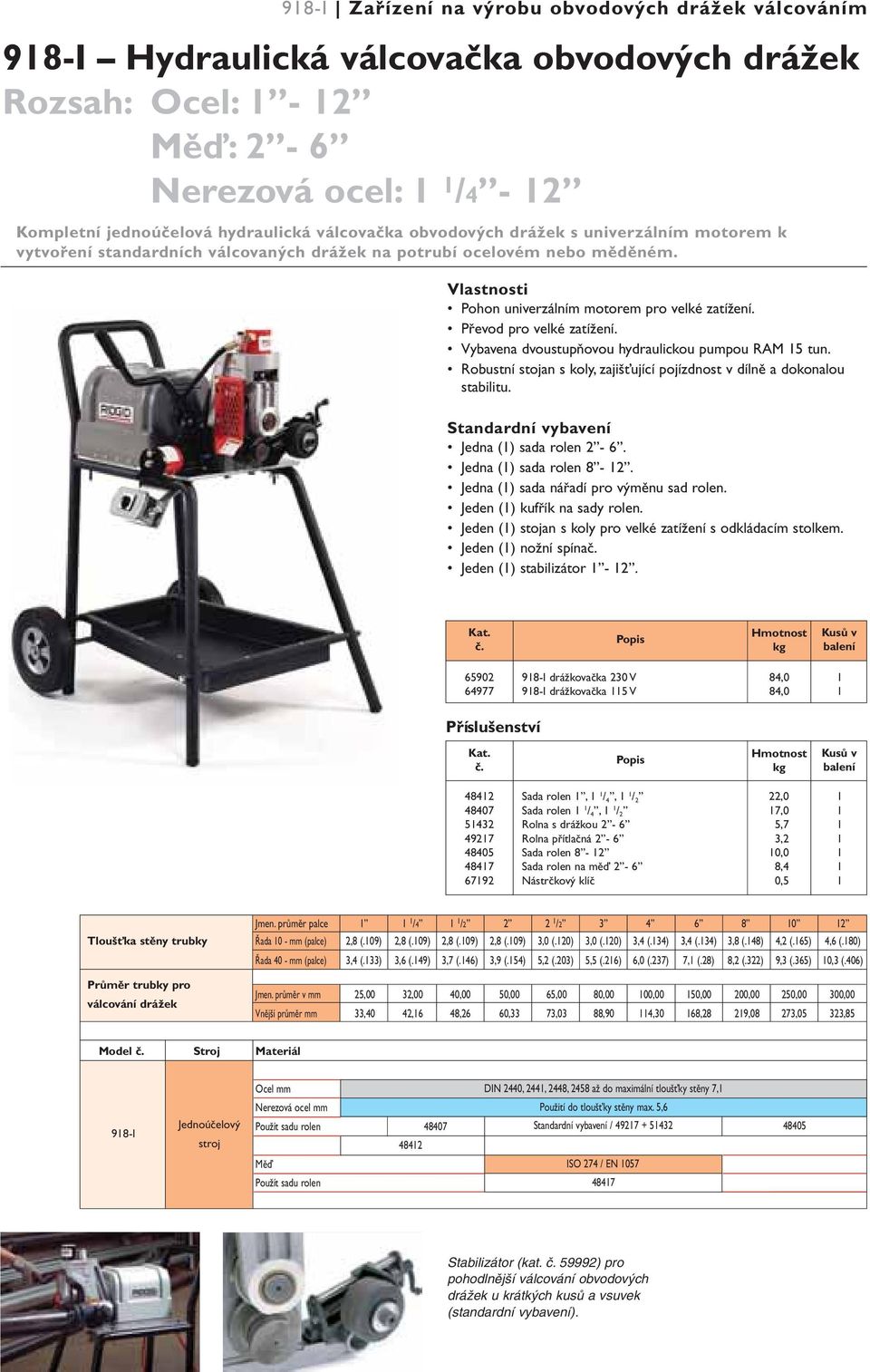

5 91-I Zařízení na výrobu obvodových drážek válcováním 91-I Hydraulická válcovačka obvodových drážek Rozsah: Ocel: 1-12 Měď: 2-6 Nerezová ocel: 1 1 /4-12 Kompletní jednoúčelová hydraulická válcovačka obvodových drážek s univerzálním motorem k vytvoření standardních válcovaných drážek na potrubí ocelovém nebo měděném. Vlastnosti Pohon univerzálním motorem pro velké zatížení. Převod pro velké zatížení. Vybavena dvoustupňovou hydraulickou pumpou RAM 15 tun. Robustní stojan s koly, zajišťující pojízdnost v dílně a dokonalou stabilitu. Standardní vybavení Jedna (1) sada rolen 2-6. Jedna (1) sada rolen Jedna (1) sada nářadí pro výměnu sad rolen. Jeden (1) kufřík na sady rolen. Jeden (1) stojan s koly pro velké zatížení s odkládacím stolkem. Jeden (1) nožní spínač. Jeden (1) stabilizátor Kat. č. Popis Hmotnost kg Kusů v balení I drážkovačka 230 V 4, I drážkovačka 115 V 4,0 1 Příslušenství Kat. č. Popis Hmotnost kg Kusů v balení 4412 Sada rolen 1, 1 1 / 4, 1 1 / 2 22, Sada rolen 1 1 / 4, 1 1 / 2 17, Rolna s drážkou 2-6 5, Rolna přítlačná 2-6 3, Sada rolen , Sada rolen na měď 2-6, Nástrčkový klíč 0,5 1 Jmen. průměr palce /4 1 1 / / Tloušťka stěny trubky Řada 10 - mm (palce) 2, (.109) 2, (.109) 2, (.109) 2, (.109) 3,0 (.120) 3,0 (.120) 3,4 (.134) 3,4 (.134) 3, (.14) 4,2 (.165) 4,6 (.10) Řada 40 - mm (palce) 3,4 (.133) 3,6 (.149) 3,7 (.146) 3,9 (.154) 5,2 (.203) 5,5 (.216) 6,0 (.237) 7,1 (.2),2 (.322) 9,3 (.365) 10,3 (.406) Průměr trubky pro válcování drážek Jmen. průměr v mm 25,00 32,00 40,00 50,00 65,00 0,00 100,00 150,00 200,00 250,00 300,00 Vnější průměr mm 33,40 42,16 4,26 60,33 73,03,90 114,30 16,2 219,0 273,05 323,5 Model č. Stroj Materiál Ocel mm Nerezová ocel mm Použít sadu rolen Měď Použít sadu rolen DIN 2440, 2441, 244, 245 až do maximální tloušťky stěny 7,1 Použití do tloušťky stěny max. 5,6 Standardní vybavení / I Jednoúčelový stroj ISO 274 / EN Stabilizátor (kat. ã ) pro pohodlnûjší válcování obvodových drážek u krátkých kusû a vsuvek (standardní vybavení).
6 Zařízení na výrobu obvodových drážek válcováním Hydraulická válcovačka obvodových drážek Rozsah: Ocel: 2-24 Měď: 2 - Nerezová ocel: 2-24 Velmi výkonná válcovačka obvodových drážek, kterou lze pohánět pouze RIDGID 300 a je určena pro použití na staveništi nebo v dílně. NOVINKA Vlastnosti Velký výkon při válcování obvodových drážek. Přemisťování odnímatelná kola umožňují snadné přemísťování modelu 920 na pracovišti jedním pracovníkem. Možno nahradit přepravním vozíkem model 32. Patentovaný doraz pro seřízení hloubky snadné a přesné seřízení hloubky drážky nevyžaduje nepřetržitou kontrolu. Vestavěný tlakoměr pomáhá obsluze sledovat hydraulický tlak při válcování trubky a optimalizovat potřebný čas. Čelní výměna sady rolen uživatel může měnit sady rolen rychle a snadno. Snadno nastavitelné nohy stojanu usnadňují vyrovnání válcovačky na nerovném povrchu. Standardní vybavení 920 drážkovačka s nohama. Sada rolen 2-6 se skříňkou. Sada rolen Sada rolen se skříňkou. Přepravní kola. Kat. č. Popis Hmotnost kg Kusů v balení drážkovačka s rolnami 2-6 ; - 12 ; ,3 1 Příslušenství 300 pohon není souãástí dodávky Kat. č. Popis Hmotnost kg Kusů v balení 9697 Sada rolen , Sada rolen , Sada rolen 4-6 9, Sada rolen 2 - na měď 9, RJ-624 Podpěra pod trubky velkého průměru 75, Přepravní vozík model 32 6,5 1 Tloušťka stěny trubky Průměr trubky pro válcování drážek Jmen. průměr palce / Řada 10 - mm (palce) 2, (.109) 3,0 (.120) 3,0 (.120) 3,4 (.134) 3,4 (.134) 3, (.14) 4,2 (.165) 4,6 (.10) 6,4 (.25) 6,4 (.25) 6,4 (.25) 6,4 (.25) 6,4 (.25) 6,4 (.25) Řada 40 - mm (palce) 3,9 (.154) 5,2 (.203) 5,5 (.216) 6,0 (.237) 7,1 (.2),2 (.322) 9,3 (.365) 10,3 (.406) Jmen. průměr v mm 50,00 65,00 0,00 100,00 150,00 200,00 250,00 300,00 350,00 400,00 450,00 500,00 550,00 600,00 Vnější průměr mm 60,33 73,03,90 114,30 16,2 219,0 273,05 323,5 355,60 406,40 457,20 50,00 559,00 609,60 Model č. Stroj Materiál Ocel mm DIN 2440, 2441, 244, 245 až do maximální tloušťky stěny 7,1 max. 6,4 max. 6,4 max. 6,4 max. 6,4 max. 6,4 max. 6,4 Použít sadu rolen Standardní vybavení / 1043 Standardní vybavení / Válcovačka obvodových Nerezová ocel mm Použití do maximální tloušťky stěny 4,5 max. 5,6 max. 5,6 max. 5,6 max. 5,6 max. 5,6 max. 5,6 drážek Použít sadu rolen Standardní vybavení / Standardní vybavení / Měď ISO 274 / EN 1057 Použít sadu rolen 9692 Podpûra pod trubky velkého prûmûru RJ-624 (kat. ã ) dokonale doplàuje válcovaãku obvodových drážek model 920. Viz stranu 3
7 I GB p. 1 DE p. 5 FR p. 11 NL p. 17 IT p. 23 ES p. 2 PT p. 33 SV p. 3 DA p. 42 NO p. 47 FI p. 51 HR p. 56 PL p. 61 RO p. 66 CZ p. 71 HU p. 76 GR p. 1 RU p. 7 Figures p. 93 RIDGE TOOL COMPANY
8 915, 916, 91, 91I POZOR! Před použitím zařízení si pečlivě pročtěte tento návod a přiloženou brožurku o bezpečnosti při práci. Pokud v některém případě nemáte jistotu, jak tento přístroj používat, obraťte se pro další informace na svého dodavatele zařízení RIDGID. Chyba při porozumění a nedodržení všech pokynů může zapříčinit zasažení elektrickým proudem, požár anebo vážné zranění. TENTO NÁVOD USCHOVEJTE! SPECIFIKACE Viz katalog RIDGID. CZ 915, 916, 91, 91I Návod k obsluze Přeprava a manipulace Stroje zvedejte pomocí dodaných rukojetí. Příprava stroje 915 Tento stroj je zkonstruován na ruční válečkování drážek. Důrazně doporučujeme, aby NEBYL upravován a/nebo používán pro jakékoli jiné účely než ty, pro které je určen, včetně pohánění jiných zařízení. 916, 91, 91I Tento stroj je zkonstruován na válečkování drážek s použitím určených závitořezných strojů RIDGID, pohonů a příslušenství. Důrazně doporučujeme, aby NEBYL upravován a/nebo používán pro jakékoli jiné účely než ty, pro které je určen, včetně pohánění jiných zařízení. Stroj umístěte tam, kde nejsou dveře a spojovací chodby a přesvědčte se, že na celý pracovní prostor je ze stanoviště obsluhy dobře vidět. Pro zabránění přístupu jiným osobám použijte zábrany. Stroj nepoužívejte v mokrém nebo vlhkém prostředí. Zkontrolujte, že elektrické napětí stroje je shodné s napětím příkonu elektrického proudu. Před připojením k příkonu proudu se přesvědčte, že nožní spínač stroje správně funguje a že přepínač stroje je v poloze 0. Nožní spínač umožňuje plné ovládání stroje, který lze uvést do provozu pouze tehdy, když je pedál sešlápnutý. Pro vaši bezpečnost zkontrolujte, že nožní spínač lze lehce ovládat a umístěte ho tak, aby všechny ovládací prvky byly lehce dostupné. Všeobecná bezpečnost při práci s válečkovým drážkovačem 1. Nepřibližujte se rukama k drážkovacím válečkům. Prsty by mohly být vtaženy mezi drážkovací a hnací válečky. 2. Drážkovač ustavte na plochý, rovný povrch. Zkontrolujte, že stroj, stojan a drážkovač jsou stabilní a nemohou se převrhnout. 3. Zkontrolujte, že drážkovač je správně upevněný k pohonu. Pečlivě dodržte návod pro přípravu stroje. 4. Válečkový drážkovač je zkonstruován pro válečkování drážek na trubkách a potrubí. Nepoužívejte jej pro jakékoli jiné účely. 5. Trubku řádně podepřete stojanem trubek. 6. Používejte doporučené příslušenství. Používání jiného příslušenství může zvýšit nebezpečí úrazu. Doporučené příslušenství naleznete v návodu obsluhy. 7. Stroj nepoužívejte, když má poškozené vypínače. Instalace I Obr. 1 Obr Obr Obr Obr Obr Obr Obr Obr sestava stojanu Obr. 3-91I Obsluha válečkových drážkovačů 915, 916, 91, 91I Příprava trubky 1. Konce trubky musí být zaříznuty pravoúhle. Nepoužívejte řezací hořák. 2. Neokrouhlost nesmí přesahovat celkovou úhrnou toleranci vnějšího průměru, udanou ve specifikaci drážky. Tabulka Všechny vnitřní nebo vnější svarové housenky, výron nebo švy musí být nejméně 2 palce od konce trubky hladce obroušeny. Poznámka: Při broušení nesmíte poškodit dosedací plochu těsnění. Délka trubky/potrubí Následující tabulka udává minimální délku trubky nebo potrubí, kterou lze drážkovat a maximální délku, kterou lze drážkovat bez použití stojanů na trubky. Jmenovitý rozměr 1 1 1/4 1 1/ / /2 4 Délka drážkování trubky - palce Min. délka Max. délka Jmenovitý rozměr /2 5 Vnější průměr Min. délka Max. délka Ustavení trubky 1. Trubka nebo potrubí delší než v tabulce udaná maxiální délka musí být podepřena 2 stojany trubek. Stojan trubky má být umístěn ve 3/4 délky trubky od válečkového drážkovače. 2. Zvedněte kryt horního drážkovacího válečku. 915 Otáčením šroubu pro seřízení hloubky odtáhněte drážkovací váleček od hnacího válečku (obr. 32). 916 Zdvihněte páku posuvu (obr. 10). 91, 91I Přesuňte vypínací páku do polohy RETURN (směrem k obsluze) (obr. 11). 3. Ustavte trubku a podporu trubky pravoúhle k válečkovému drážkovači a zkontrolujte, že trubka je v jedné rovině s přírubou hnacího válečku (obr. 12). 4. Seřízením stojanu trubky ustavte trubku do roviny (obr. 13). 5. Trubku a stojan trubky lehce odbočte přibližně 1/2 od nebo směrem k obsluze tak, jak je to doporučeno dole: Ridge Tool Company 71

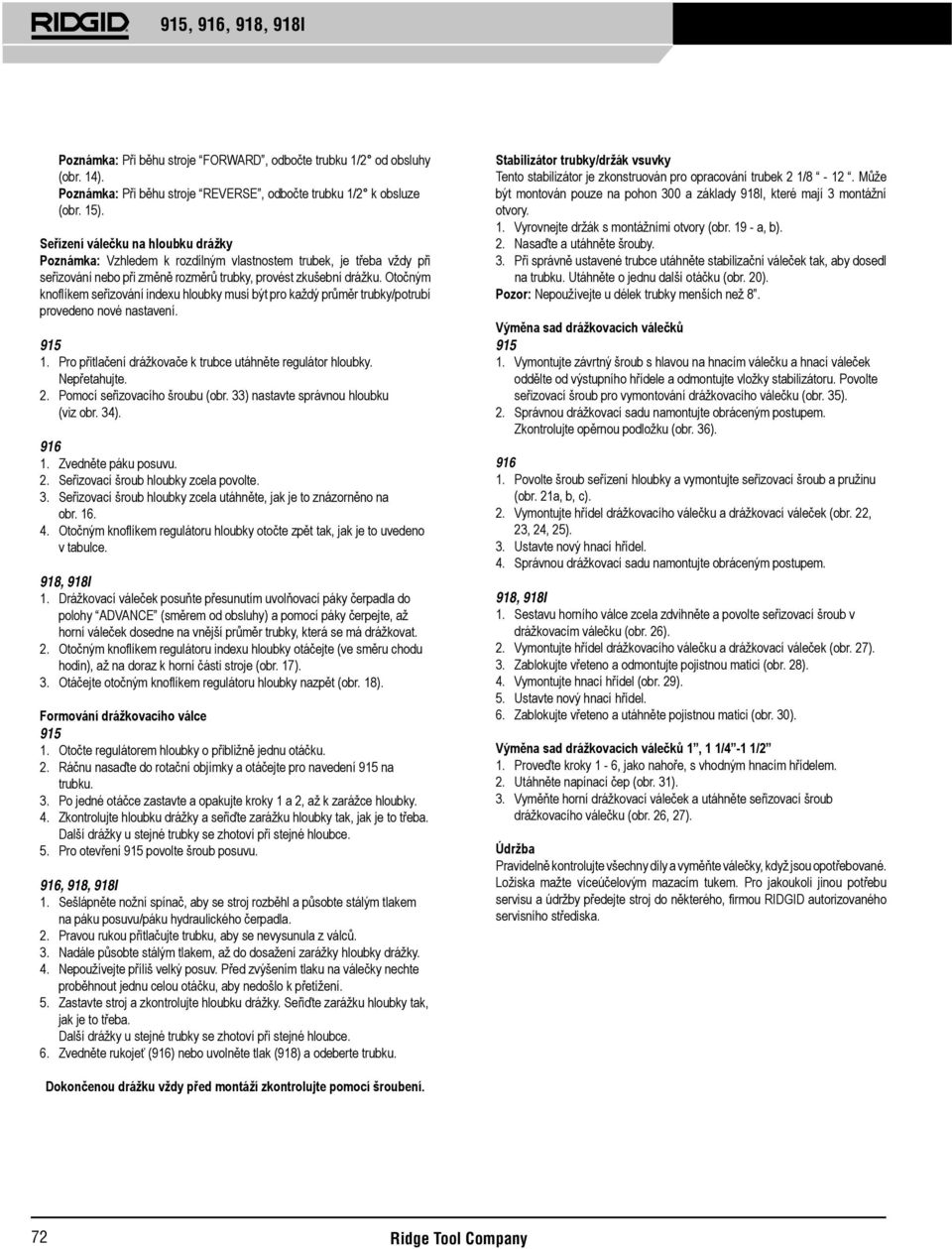

9 915, 916, 91, 91I Poznámka: Při běhu stroje FORWARD, odbočte trubku 1/2 od obsluhy (obr. 14). Poznámka: Při běhu stroje REVERSE, odbočte trubku 1/2 k obsluze (obr. 15). Seřízení válečku na hloubku drážky Poznámka: Vzhledem k rozdílným vlastnostem trubek, je třeba vždy při seřizování nebo při změně rozměrů trubky, provést zkušební drážku. Otočným knoflíkem seřizování indexu hloubky musí být pro každý průměr trubky/potrubí provedeno nové nastavení Pro přitlačení drážkovače k trubce utáhněte regulátor hloubky. Nepřetahujte. 2. Pomocí seřizovacího šroubu (obr. 33) nastavte správnou hloubku (viz obr. 34) Zvedněte páku posuvu. 2. Seřizovací šroub hloubky zcela povolte. 3. Seřizovací šroub hloubky zcela utáhněte, jak je to znázorněno na obr Otočným knoflíkem regulátoru hloubky otočte zpět tak, jak je to uvedeno v tabulce. 91, 91I 1. Drážkovací váleček posuňte přesunutím uvolňovací páky čerpadla do polohy ADVANCE (směrem od obsluhy) a pomocí páky čerpejte, až horní váleček dosedne na vnější průměr trubky, která se má drážkovat. 2. Otočným knoflíkem regulátoru indexu hloubky otáčejte (ve směru chodu hodin), až na doraz k horní části stroje (obr. 17). 3. Otáčejte otočným knoflíkem regulátoru hloubky nazpět (obr. 1). Formování drážkovacího válce Otočte regulátorem hloubky o přibližně jednu otáčku. 2. Ráčnu nasaďte do rotační objímky a otáčejte pro navedení 915 na trubku. 3. Po jedné otáčce zastavte a opakujte kroky 1 a 2, až k zarážce hloubky. 4. Zkontrolujte hloubku drážky a seřiďte zarážku hloubky tak, jak je to třeba. Další drážky u stejné trubky se zhotoví při stejné hloubce. 5. Pro otevření 915 povolte šroub posuvu. 916, 91, 91I 1. Sešlápněte nožní spínač, aby se stroj rozběhl a působte stálým tlakem na páku posuvu/páku hydraulického čerpadla. 2. Pravou rukou přitlačujte trubku, aby se nevysunula z válců. 3. Nadále působte stálým tlakem, až do dosažení zarážky hloubky drážky. 4. Nepoužívejte příliš velký posuv. Před zvýšením tlaku na válečky nechte proběhnout jednu celou otáčku, aby nedošlo k přetížení. 5. Zastavte stroj a zkontrolujte hloubku drážky. Seřiďte zarážku hloubky tak, jak je to třeba. Další drážky u stejné trubky se zhotoví při stejné hloubce. 6. Zvedněte rukojeť (916) nebo uvolněte tlak (91) a odeberte trubku. Stabilizátor trubky/držák vsuvky Tento stabilizátor je zkonstruován pro opracování trubek 2 1/ Může být montován pouze na pohon 300 a základy 91I, které mají 3 montážní otvory. 1. Vyrovnejte držák s montážními otvory (obr a, b). 2. Nasaďte a utáhněte šrouby. 3. Při správně ustavené trubce utáhněte stabilizační váleček tak, aby dosedl na trubku. Utáhněte o jednu další otáčku (obr. 20). Pozor: Nepoužívejte u délek trubky menších než. Výměna sad drážkovacích válečků Vymontujte závrtný šroub s hlavou na hnacím válečku a hnací váleček oddělte od výstupního hřídele a odmontujte vložky stabilizátoru. Povolte seřizovací šroub pro vymontování drážkovacího válečku (obr. 35). 2. Správnou drážkovací sadu namontujte obráceným postupem. Zkontrolujte opěrnou podložku (obr. 36) Povolte šroub seřízení hloubky a vymontujte seřizovací šroub a pružinu (obr. 21a, b, c). 2. Vymontujte hřídel drážkovacího válečku a drážkovací váleček (obr. 22, 23, 24, 25). 3. Ustavte nový hnací hřídel. 4. Správnou drážkovací sadu namontujte obráceným postupem. 91, 91I 1. Sestavu horního válce zcela zdvihněte a povolte seřizovací šroub v drážkovacím válečku (obr. 26). 2. Vymontujte hřídel drážkovacího válečku a drážkovací váleček (obr. 27). 3. Zablokujte vřeteno a odmontujte pojistnou matici (obr. 2). 4. Vymontujte hnací hřídel (obr. 29). 5. Ustavte nový hnací hřídel. 6. Zablokujte vřeteno a utáhněte pojistnou matici (obr. 30). Výměna sad drážkovacích válečků 1, 1 1/4-1 1/2 1. Proveďte kroky 1-6, jako nahoře, s vhodným hnacím hřídelem. 2. Utáhněte napínací čep (obr. 31). 3. Vyměňte horní drážkovací váleček a utáhněte seřizovací šroub drážkovacího válečku (obr. 26, 27). Údržba Pravidelně kontrolujte všechny díly a vyměňte válečky, když jsou opotřebované. Ložiska mažte víceúčelovým mazacím tukem. Pro jakoukoli jinou potřebu servisu a údržby předejte stroj do některého, firmou RIDGID autorizovaného servisního střediska. Dokončenou drážku vždy před montáží zkontrolujte pomocí šroubení. 72 Ridge Tool Company

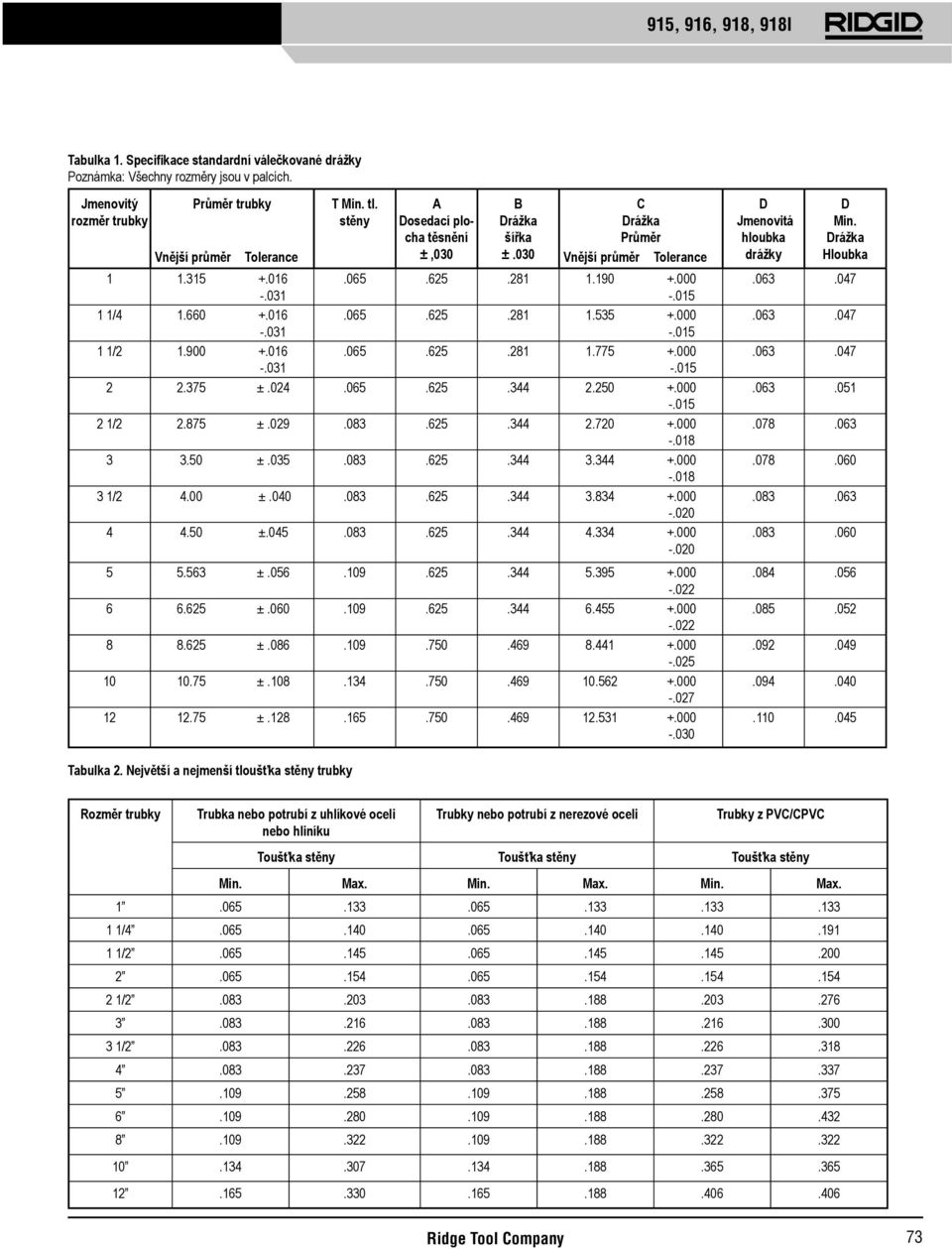

10 915, 916, 91, 91I Tabulka 1. Specifikace standardní válečkované drážky Poznámka: Všechny rozměry jsou v palcích. Jmenovitý rozměr trubky Průměr trubky T Min. tl. stěny A Dosedací plocha těsnění B Drážka šířka C Drážka Průměr Vnější průměr Tolerance ±,030 ±.030 Vnější průměr Tolerance / / ± / ± ± / ± ± ± ± ± ± ± D Jmenovitá hloubka drážky D Min. Drážka Hloubka Tabulka 2. Největší a nejmenší tloušťka stěny trubky Rozměr trubky Trubka nebo potrubí z uhlíkové oceli nebo hliníku Trubky nebo potrubí z nerezové oceli Trubky z PVC/CPVC Toušťka stěny Toušťka stěny Toušťka stěny Min. Max. Min. Max. Min. Max / / / / Ridge Tool Company 73

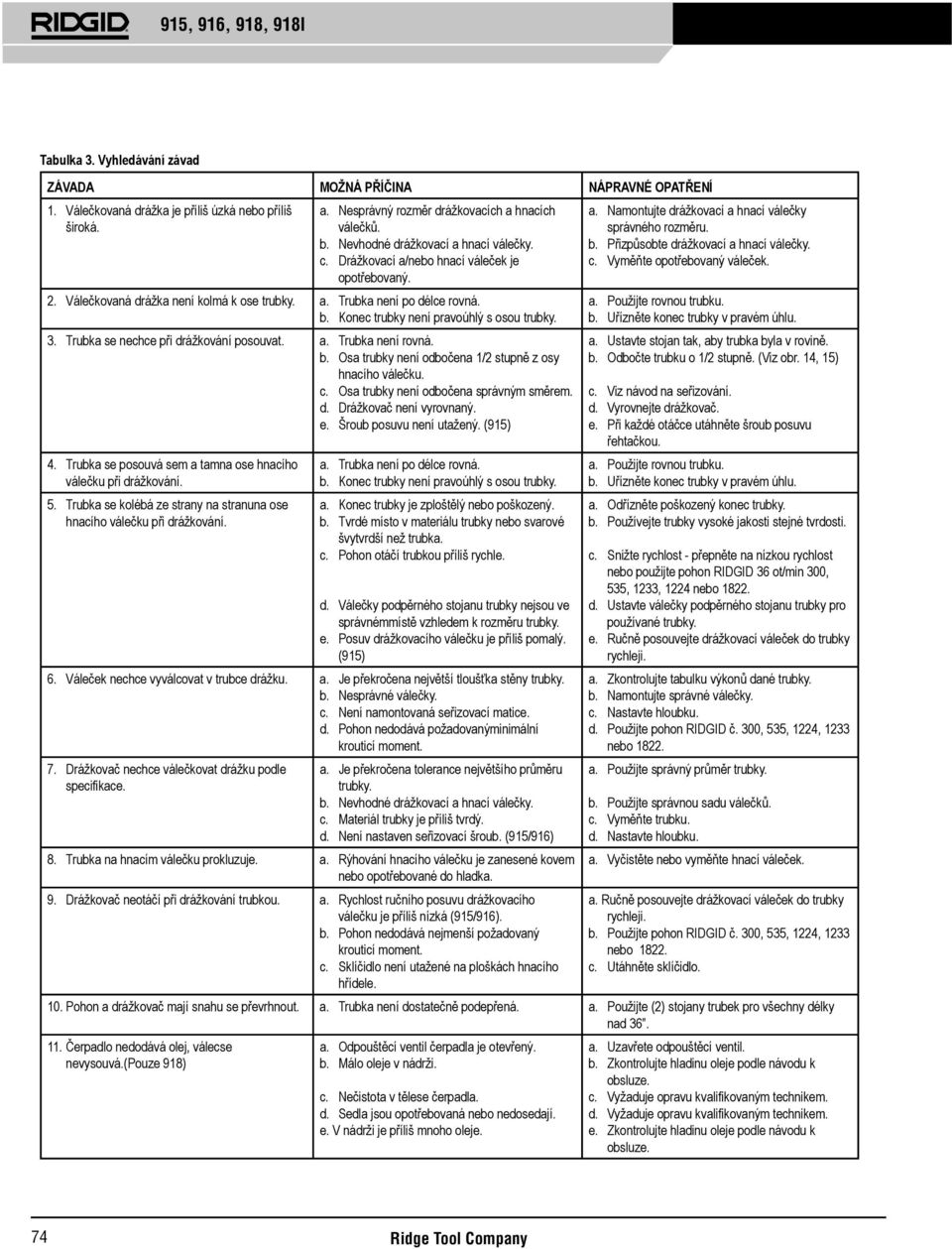

11 915, 916, 91, 91I Tabulka 3. Vyhledávání závad ZÁVADA MOŽNÁ PŘÍČINA NÁPRAVNÉ OPATŘENÍ 1. Válečkovaná drážka je příliš úzká nebo příliš široká. a. Nesprávný rozměr drážkovacích a hnacích válečků. b. Nevhodné drážkovací a hnací válečky. c. Drážkovací a/nebo hnací váleček je opotřebovaný. 2. Válečkovaná drážka není kolmá k ose trubky. a. Trubka není po délce rovná. b. Konec trubky není pravoúhlý s osou trubky. 3. Trubka se nechce při drážkování posouvat. a. Trubka není rovná. b. Osa trubky není odbočena 1/2 stupně z osy hnacího válečku. c. Osa trubky není odbočena správným směrem. d. Drážkovač není vyrovnaný. e. Šroub posuvu není utažený. (915) 4. Trubka se posouvá sem a tamna ose hnacího válečku při drážkování. 5. Trubka se kolébá ze strany na stranuna ose hnacího válečku při drážkování. a. Trubka není po délce rovná. b. Konec trubky není pravoúhlý s osou trubky. a. Konec trubky je zploštělý nebo poškozený. b. Tvrdé místo v materiálu trubky nebo svarové švytvrdší než trubka. c. Pohon otáčí trubkou příliš rychle. d. Válečky podpěrného stojanu trubky nejsou ve správnémmístě vzhledem k rozměru trubky. e. Posuv drážkovacího válečku je příliš pomalý. (915) 6. Váleček nechce vyválcovat v trubce drážku. a. Je překročena největší tloušťka stěny trubky. b. Nesprávné válečky. c. Není namontovaná seřizovací matice. d. Pohon nedodává požadovanýminimální krouticí moment. 7. Drážkovač nechce válečkovat drážku podle specifikace. a. Je překročena tolerance největšího průměru trubky. b. Nevhodné drážkovací a hnací válečky. c. Materiál trubky je příliš tvrdý. d. Není nastaven seřizovací šroub. (915/916). Trubka na hnacím válečku prokluzuje. a. Rýhování hnacího válečku je zanesené kovem nebo opotřebované do hladka. 9. Drážkovač neotáčí při drážkování trubkou. a. Rychlost ručního posuvu drážkovacího válečku je příliš nízká (915/916). b. Pohon nedodává nejmenší požadovaný krouticí moment. c. Sklíčidlo není utažené na ploškách hnacího hřídele. a. Namontujte drážkovací a hnací válečky správného rozměru. b. Přizpůsobte drážkovací a hnací válečky. c. Vyměňte opotřebovaný váleček. a. Použijte rovnou trubku. b. Uřízněte konec trubky v pravém úhlu. a. Ustavte stojan tak, aby trubka byla v rovině. b. Odbočte trubku o 1/2 stupně. (Viz obr. 14, 15) c. Viz návod na seřizování. d. Vyrovnejte drážkovač. e. Při každé otáčce utáhněte šroub posuvu řehtačkou. a. Použijte rovnou trubku. b. Uřízněte konec trubky v pravém úhlu. a. Odřízněte poškozený konec trubky. b. Používejte trubky vysoké jakosti stejné tvrdosti. c. Snižte rychlost - přepněte na nízkou rychlost nebo použijte pohon RIDGID 36 ot/min 300, 535, 1233, 1224 nebo 122. d. Ustavte válečky podpěrného stojanu trubky pro používané trubky. e. Ručně posouvejte drážkovací váleček do trubky rychleji. a. Zkontrolujte tabulku výkonů dané trubky. b. Namontujte správné válečky. c. Nastavte hloubku. d. Použijte pohon RIDGID č. 300, 535, 1224, 1233 nebo 122. a. Použijte správný průměr trubky. b. Použijte správnou sadu válečků. c. Vyměňte trubku. d. Nastavte hloubku. a. Vyčistěte nebo vyměňte hnací váleček. a. Ručně posouvejte drážkovací váleček do trubky rychleji. b. Použijte pohon RIDGID č. 300, 535, 1224, 1233 nebo 122. c. Utáhněte sklíčidlo. 10. Pohon a drážkovač mají snahu se převrhnout. a. Trubka není dostatečně podepřená. a. Použijte (2) stojany trubek pro všechny délky nad Čerpadlo nedodává olej, válecse nevysouvá.(pouze 91) a. Odpouštěcí ventil čerpadla je otevřený. b. Málo oleje v nádrži. c. Nečistota v tělese čerpadla. d. Sedla jsou opotřebovaná nebo nedosedají. e. V nádrži je příliš mnoho oleje. a. Uzavřete odpouštěcí ventil. b. Zkontrolujte hladinu oleje podle návodu k obsluze. c. Vyžaduje opravu kvalifikovaným technikem. d. Vyžaduje opravu kvalifikovaným technikem. e. Zkontrolujte hladinu oleje podle návodu k obsluze. 74 Ridge Tool Company

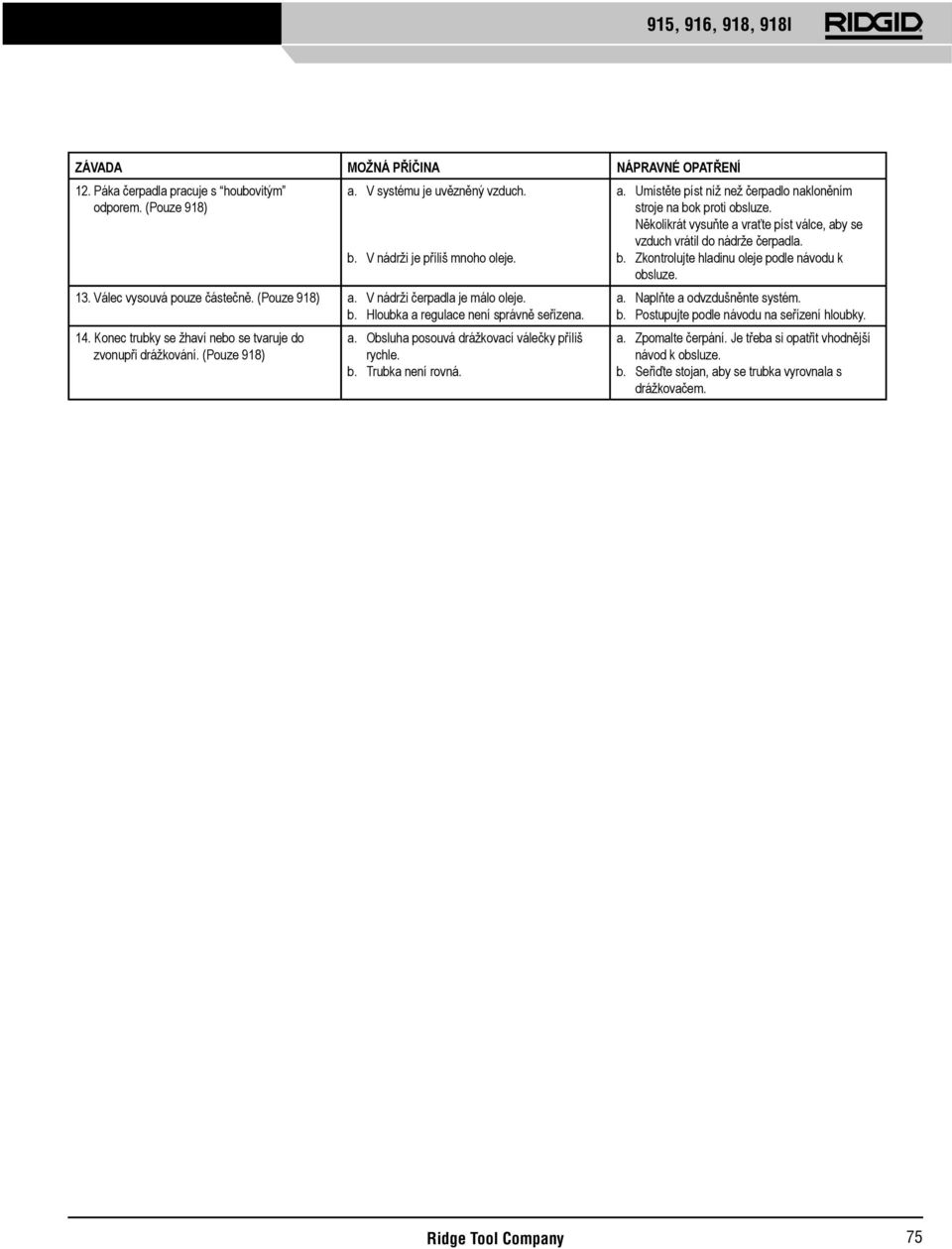

12 915, 916, 91, 91I ZÁVADA MOŽNÁ PŘÍČINA NÁPRAVNÉ OPATŘENÍ 12. Páka čerpadla pracuje s houbovitým odporem. (Pouze 91) a. V systému je uvězněný vzduch. b. V nádrži je příliš mnoho oleje. 13. Válec vysouvá pouze částečně. (Pouze 91) a. V nádrži čerpadla je málo oleje. b. Hloubka a regulace není správně seřízena. 14. Konec trubky se žhaví nebo se tvaruje do zvonupři drážkování. (Pouze 91) a. Obsluha posouvá drážkovací válečky příliš rychle. b. Trubka není rovná. a. Umístěte píst níž než čerpadlo nakloněním stroje na bok proti obsluze. Několikrát vysuňte a vraťte píst válce, aby se vzduch vrátil do nádrže čerpadla. b. Zkontrolujte hladinu oleje podle návodu k obsluze. a. Naplňte a odvzdušněnte systém. b. Postupujte podle návodu na seřízení hloubky. a. Zpomalte čerpání. Je třeba si opatřit vhodnější návod k obsluze. b. Seřiďte stojan, aby se trubka vyrovnala s drážkovačem. Ridge Tool Company 75
13 915, 916, 91, 91I Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. Fig. 9 Fig. 10 Fig. 11 Fig. 12 Ridge Tool Company 93
14 915, 916, 91, 91I Fig. 13 Fig. 14 Fig. 15 Fig. 16 Fig. 17 Fig. 1 Fig. 19a Fig. 19b Fig. 20 Fig. 21a Fig. 21b Fig. 21c 94 Ridge Tool Company
15 915, 916, 91, 91I Fig. 22 Fig. 23 Fig. 24 Fig. 25 Fig. 26 Fig. 27 Fig. 2 Fig. 29 Fig. 30 Fig. 31 Ridge Tool Company 95

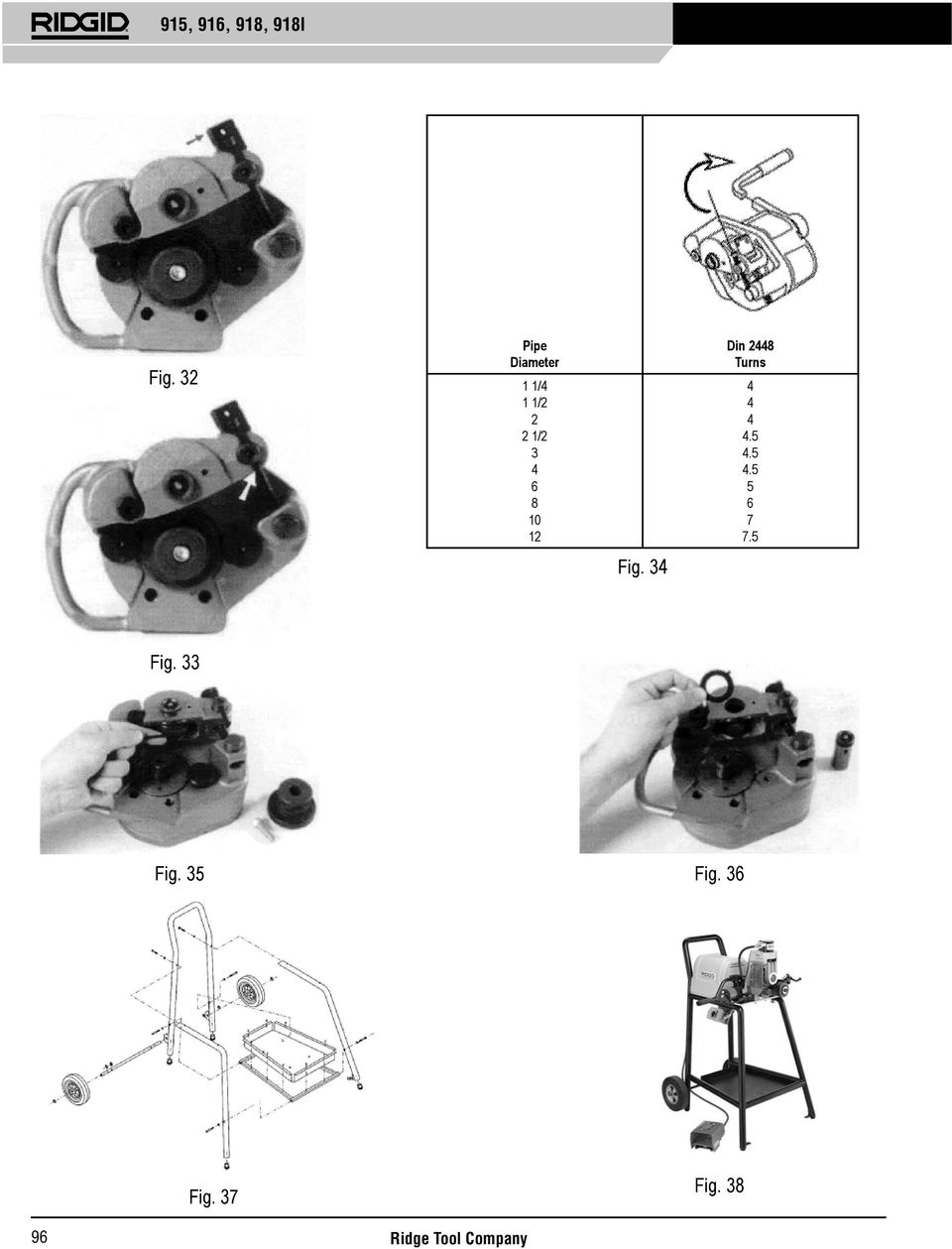

16 915, 916, 91, 91I Fig. 32 Pipe Diameter 1 1/4 1 1/ / Fig. 34 Din 244 Turns Fig. 33 Fig. 35 Fig. 36 Fig. 37 Fig Ridge Tool Company
17 Tools For The Professional TM Ridge Tool Europe Research Park Haasrode, Interleuvenlaan 50, 3001 Leuven Belgium Phone.: + 32 (0) Fax: + 32 (0) RID
