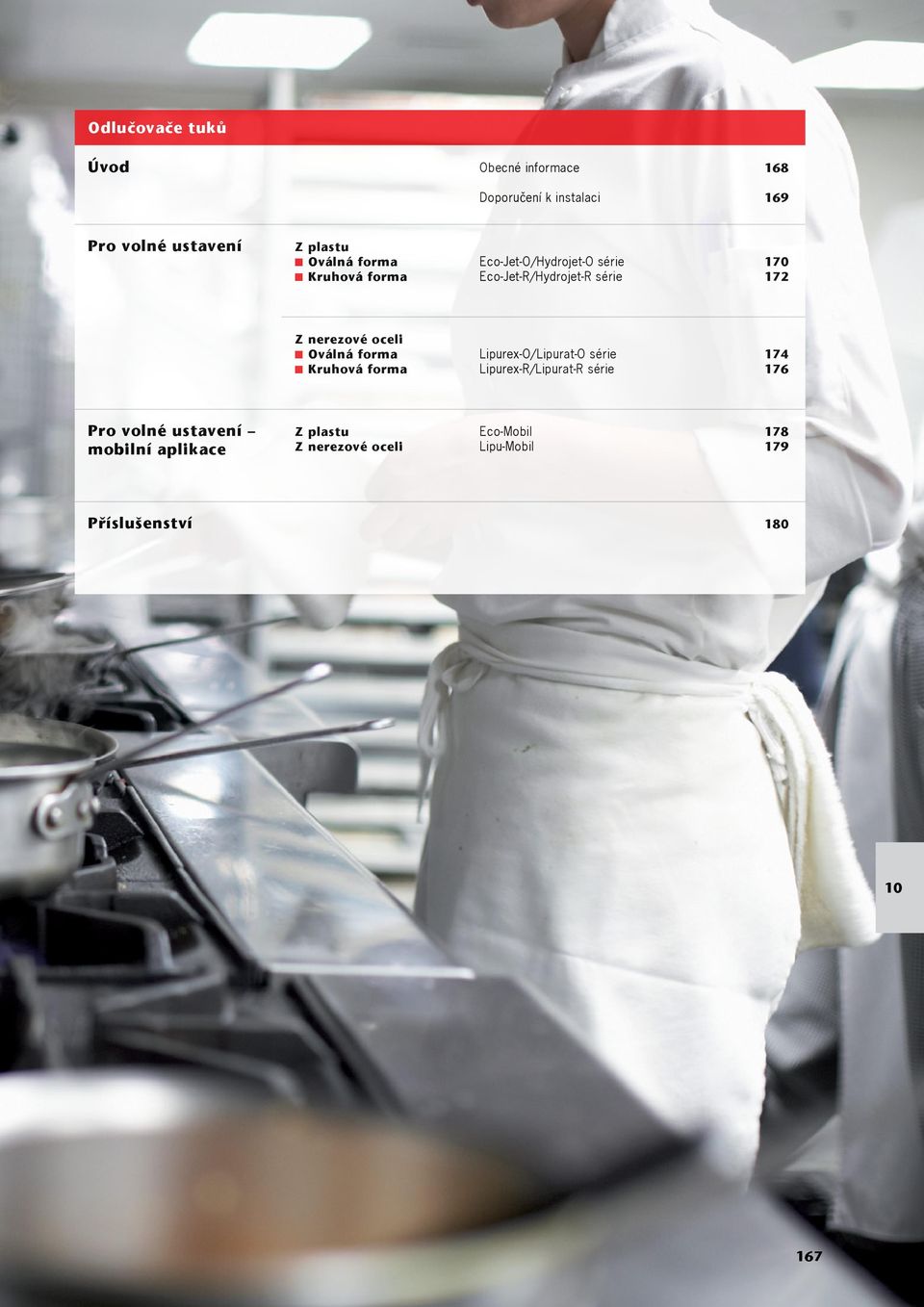

2 Odlučovače tuků Úvod Obecné informace 168 Doporučení k instalaci 169 Pro volné ustavení Z plastu Oválná forma Kruhová forma Eco-Jet-O/Hydrojet-O série Eco-Jet-R/Hydrojet-R série Z nerezové oceli Oválná forma Kruhová forma Lipurex-O/Lipurat-O série Lipurex-R/Lipurat-R série Pro volné ustavení mobilní aplikace Z plastu Z nerezové oceli Eco-Mobil Lipu-Mobil Příslušenství

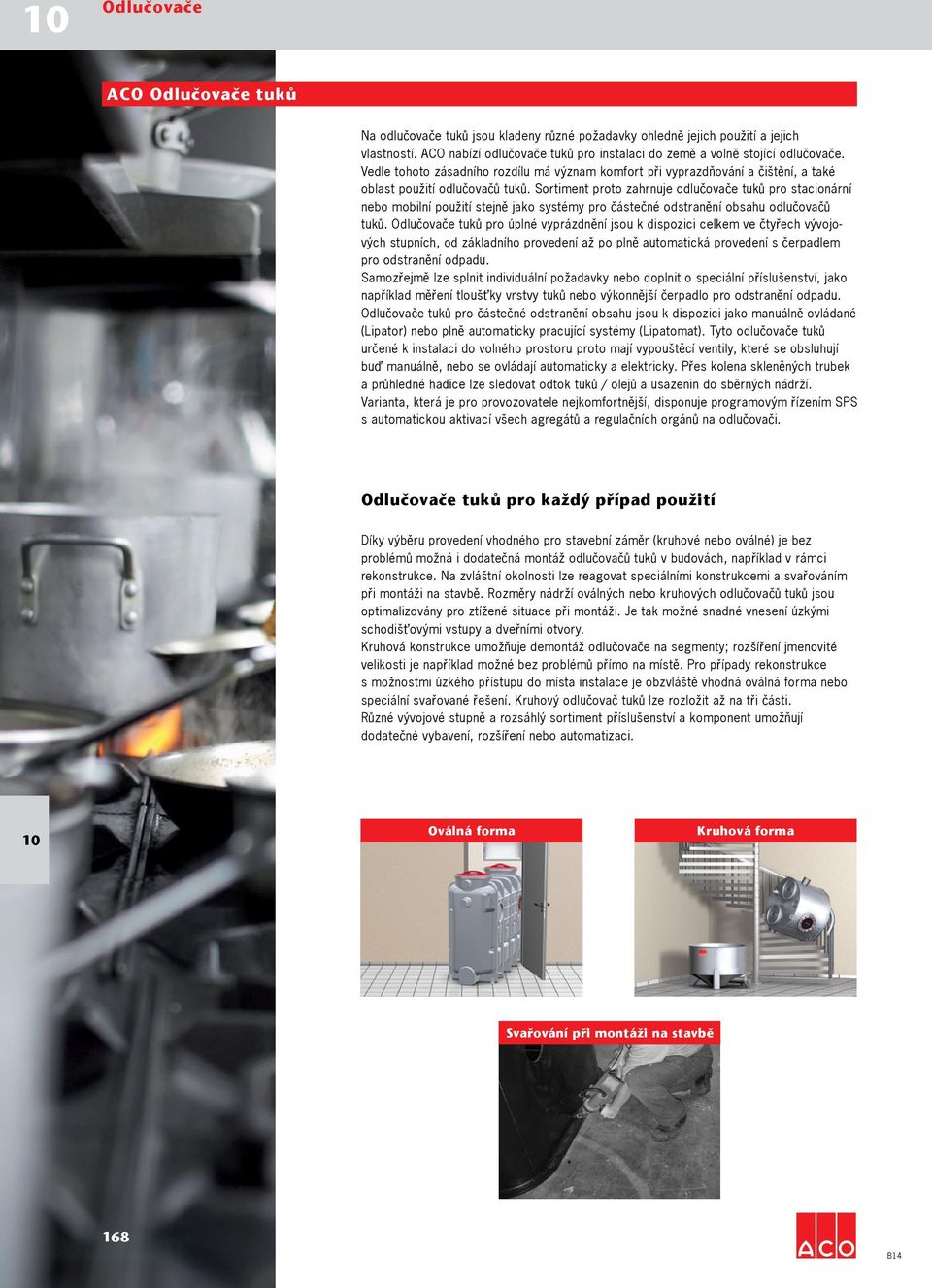

3 Odlučovače ACO Odlučovače tuků Na odlučovače tuků jsou kladeny různé požadavky ohledně jejich použití a jejich vlastností. ACO nabízí odlučovače tuků pro instalaci do země a volně stojící odlučovače. Vedle tohoto zásadního rozdílu má význam komfort při vyprazdňování a čištění, a také oblast použití odlučovačů tuků. Sortiment proto zahrnuje odlučovače tuků pro stacionární nebo mobilní použití stejně jako systémy pro částečné odstranění obsahu odlučovačů tuků. Odlučovače tuků pro úplné vyprázdnění jsou k dispozici celkem ve čtyřech vývojových stupních, od základního provedení až po plně automatická provedení s čerpadlem pro odstranění odpadu. Samozřejmě lze splnit individuální požadavky nebo doplnit o speciální příslušenství, jako například měření tloušťky vrstvy tuků nebo výkonnější čerpadlo pro odstranění odpadu. Odlučovače tuků pro částečné odstranění obsahu jsou k dispozici jako manuálně ovládané (Lipator) nebo plně automaticky pracující systémy (Lipatomat). Tyto odlučovače tuků určené k instalaci do volného prostoru proto mají vypouštěcí ventily, které se obsluhují buď manuálně, nebo se ovládají automaticky a elektricky. Přes kolena skleněných trubek a průhledné hadice lze sledovat odtok tuků / olejů a usazenin do sběrných nádrží. Varianta, která je pro provozovatele nejkomfortnější, disponuje programovým řízením SPS s automatickou aktivací všech agregátů a regulačních orgánů na odlučovači. Odlučovače tuků pro každý případ použití Díky výběru provedení vhodného pro stavební záměr (kruhové nebo oválné) je bez problémů možná i dodatečná montáž odlučovačů tuků v budovách, například v rámci rekonstrukce. Na zvláštní okolnosti lze reagovat speciálními konstrukcemi a svařováním při montáži na stavbě. Rozměry nádrží oválných nebo kruhových odlučovačů tuků jsou optimalizovány pro ztížené situace při montáži. Je tak možné snadné vnesení úzkými schodišťovými vstupy a dveřními otvory. Kruhová konstrukce umožňuje demontáž odlučovače na segmenty; rozšíření jmenovité velikosti je například možné bez problémů přímo na místě. Pro případy rekonstrukce s možnostmi úzkého přístupu do místa instalace je obzvláště vhodná oválná forma nebo speciální svařované řešení. Kruhový lze rozložit až na tři části. Různé vývojové stupně a rozsáhlý sortiment příslušenství a komponent umožňují dodatečné vybavení, rozšíření nebo automatizaci. Oválná forma Kruhová forma Svařování při montáži na stavbě 168

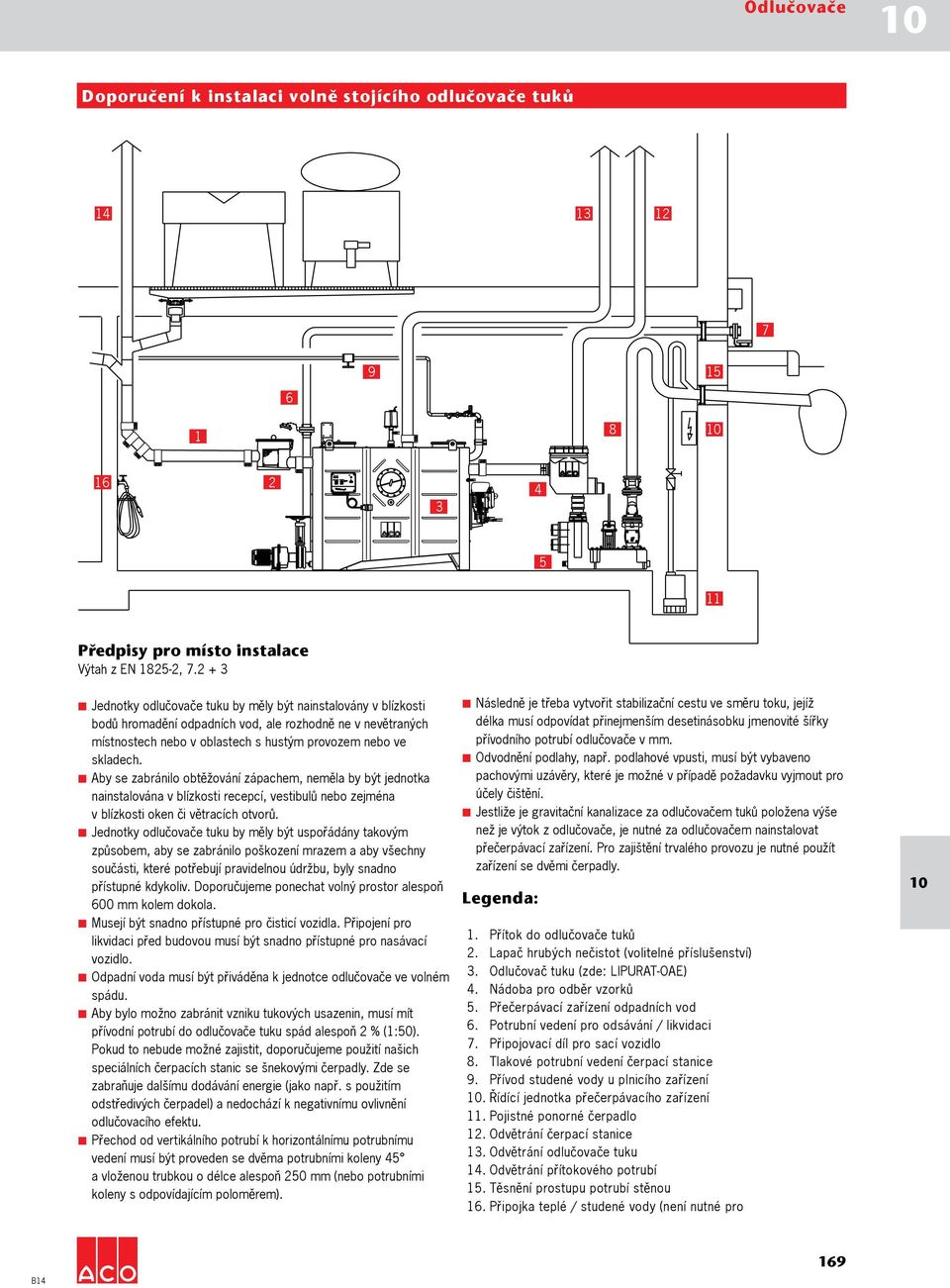

4 Odlučovače Doporučení k instalaci volně stojícího odlučovače tuků Předpisy pro místo instalace Výtah z EN , Jednotky odlučovače tuku by měly být nainstalovány v blízkosti bodů hromadění odpadních vod, ale rozhodně ne v nevětraných místnostech nebo v oblastech s hustým provozem nebo ve skladech. Aby se zabránilo obtěžování zápachem, neměla by být jednotka nainstalována v blízkosti recepcí, vestibulů nebo zejména v blízkosti oken či větracích otvorů. Jednotky odlučovače tuku by měly být uspořádány takovým způsobem, aby se zabránilo poškození mrazem a aby všechny součásti, které potřebují pravidelnou údržbu, byly snadno přístupné kdykoliv. Doporučujeme ponechat volný prostor alespoň 600 mm kolem dokola. Musejí být snadno přístupné pro čisticí vozidla. Připojení pro likvidaci před budovou musí být snadno přístupné pro nasávací vozidlo. Odpadní voda musí být přiváděna k jednotce odlučovače ve volném spádu. Aby bylo možno zabránit vzniku tukových usazenin, musí mít přívodní potrubí do odlučovače tuku spád alespoň 2 % (1:50). Pokud to nebude možné zajistit, doporučujeme použití našich speciálních čerpacích stanic se šnekovými čerpadly. Zde se zabraňuje dalšímu dodávání energie (jako např. s použitím odstředivých čerpadel) a nedochází k negativnímu ovlivnění odlučovacího efektu. Přechod od vertikálního potrubí k horizontálnímu potrubnímu vedení musí být proveden se dvěma potrubními koleny 45 a vloženou trubkou o délce alespoň 250 mm (nebo potrubními koleny s odpovídajícím poloměrem). Následně je třeba vytvořit stabilizační cestu ve směru toku, jejíž délka musí odpovídat přinejmenším desetinásobku jmenovité šířky přívodního potrubí odlučovače v mm. Odvodnění podlahy, např. podlahové vpusti, musí být vybaveno pachovými uzávěry, které je možné v případě požadavku vyjmout pro účely čištění. Jestliže je gravitační kanalizace za odlučovačem tuků položena výše než je výtok z odlučovače, je nutné za odlučovačem nainstalovat přečerpávací zařízení. Pro zajištění trvalého provozu je nutné použít zařízení se dvěmi čerpadly. Legenda: 1. Přítok do odlučovače tuků 2. Lapač hrubých (volitelné příslušenství) 3. Odlučovač tuku (zde: LIPURAT-OAE) Přečerpávací zařízení odpadních vod 6. Potrubní vedení pro odsávání / likvidaci 7. Připojovací díl pro sací vozidlo 8. Tlakové potrubní vedení čerpací stanice 9. Přívod studené vody u plnicího zařízení. Řídící jednotka přečerpávacího zařízení 11. Pojistné ponorné čerpadlo 12. Odvětrání čerpací stanice 13. Odvětrání odlučovače tuku 14. Odvětrání přítokového potrubí 15. Těsnění prostupu potrubí stěnou 16. Připojka teplé / studené vody (není nutné pro 169

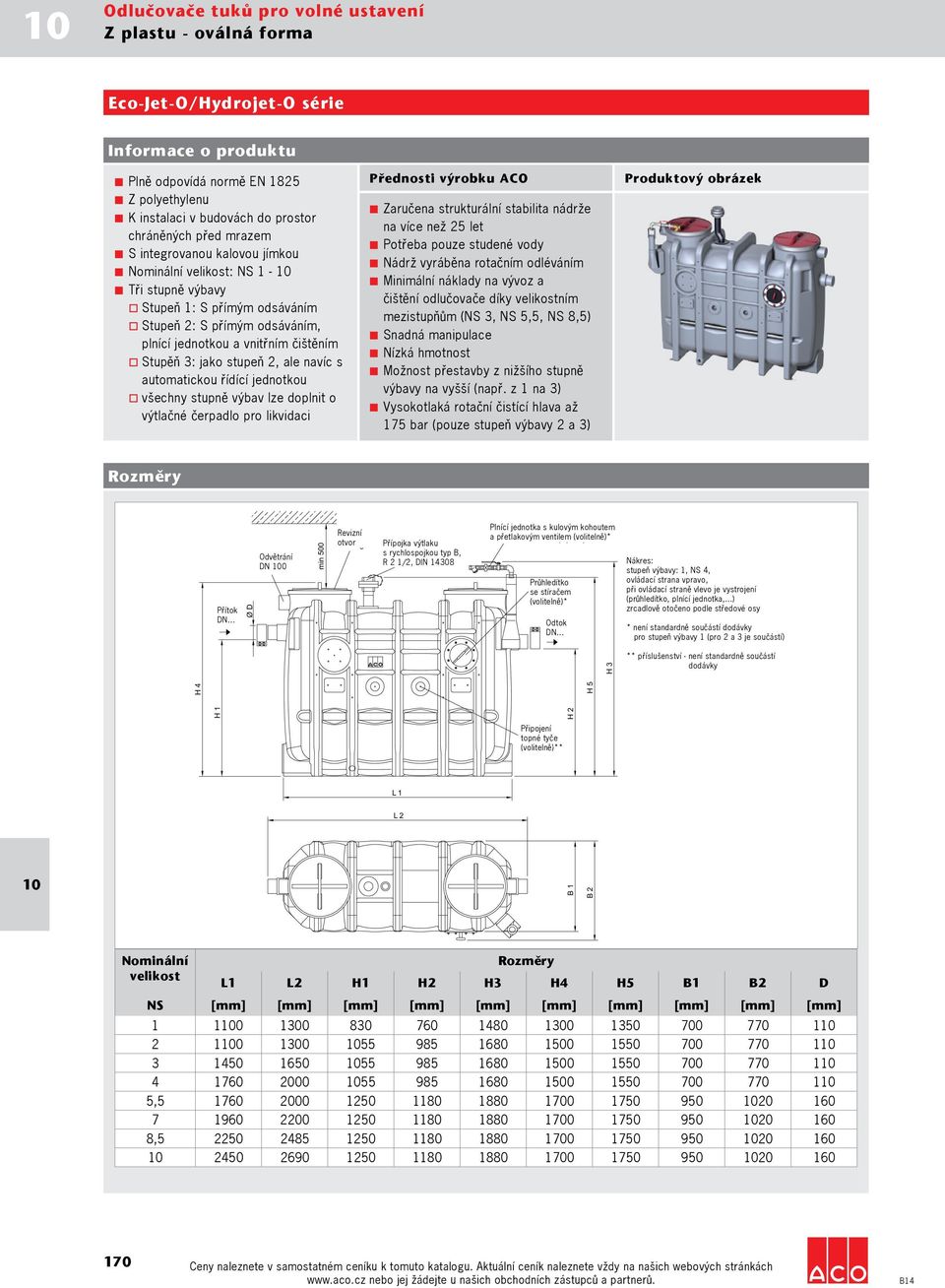

5 Odlučovače tuků pro volné ustavení Z plastu - oválná forma 8Fettabscheider zur Freiaufstellung VollentsorgungAus Kunststoff Ovale Bauform Eco-Jet-O/Hydrojet-O série Informace o produktu Plně odpovídá normě EN 1825 K instalaci v budovách do prostor chráněných před mrazem S integrovanou kalovou jímkou Nominální velikost: NS 1 - Tři stupně výbavy Stupeň 1: S přímým odsáváním Stupeň 2: S přímým odsáváním, plnící jednotkou a vnitřním čištěním Stupěň 3: jako stupeň 2, ale navíc s automatickou řídící jednotkou všechny stupně výbav lze doplnit o výtlačné čerpadlo pro likvidaci Přednosti výrobku ACO Zaručena strukturální stabilita nádrže na více než 25 let Potřeba pouze studené vody Nádrž vyráběna rotačním odléváním Minimální náklady na vývoz a čištění odlučovače díky velikostním mezistupňům (NS 3, NS 5,5, NS 8,5) Snadná manipulace Nízká hmotnost Možnost přestavby z nižšího stupně výbavy na vyšší (např. z 1 na 3) Vysokotlaká rotační čistící hlava až 175 bar (pouze stupeň výbavy 2 a 3) Produktový obrázek Rozměry Přítok Zulauf DN Ø D Odvětrání Entlüftung DN 0 min 500 Revizní Wartungsöffnung otvor Přípojka Entsorgungsanschluss výtlaku s mit rychlospojkou Storz-B-Kupplung typ B, R 2 1/2, DIN Plnící Fülleinheit jednotka mit Kugelhahn s kulovým kohoutem a und přetlakovým Druckminderer ventilem (Option) (volitelně)* * Průhledítko Schauglas se mit stíračem Wischer (volitelně)* (Option) * Odtok Ablauf DN... Nákres: dargestellt: stupeň výbavy: 1, NS 4, NS 4, Bedienungsseite rechts, ovládací strana vpravo, při bei ovládací Bedienungsseite straně vlevo links je sind vystrojení die Bauteile (průhledítko, (Fülleinheit, Schauglas) plnící jednotka,...) zur Mittelachse des zrcadlově Abscheiders otočeno spiegelbildlich podle středové angeordnet. osy * není standardně součástí dodávky * pro nicht stupeň im Lieferumfang výbavy 1 (pro erhalten 2 a 3 je součástí) H 3 ** příslušenství - není standardně součástí dodávky H 4 H 5 H 1 Připojení Anschluss topné Heizstab tyče (volitelně)** (Option) * H 2 L 1 L 2 B 1 B 2 Nominální velikost Rozměry L1 L2 H1 H2 H3 H4 H5 B1 B2 D NS [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] , ,

6 Odlučovače tuků pro volné ustavení Z plastu - oválná forma Informace pro objednání 1) Nominální velikost Dimenze přípojného potrubí Kalová jímka Objem Hmotnost Objednací číslo Zásobník tuků Celkem Prázdný Plný Obslužná strana NS DN [l] [l] [l] [kg] [kg] Pravá Levá Eco-Jet-OD (Stupeň výbavy 1) , , Hydrojet-OS (Stupeň výbavy 2) , , Hydrojet-OSE (Stupeň výbavy 2 s výtlačným čerpadlem pro likvidaci) , , Hydrojet-OA (Stupeň výbavy 3) , , Hydrojet-OAE (Stupeň výbavy 3 s výtlačným čerpadlem pro likvidaci) , , ) Ceny na dotaz 171

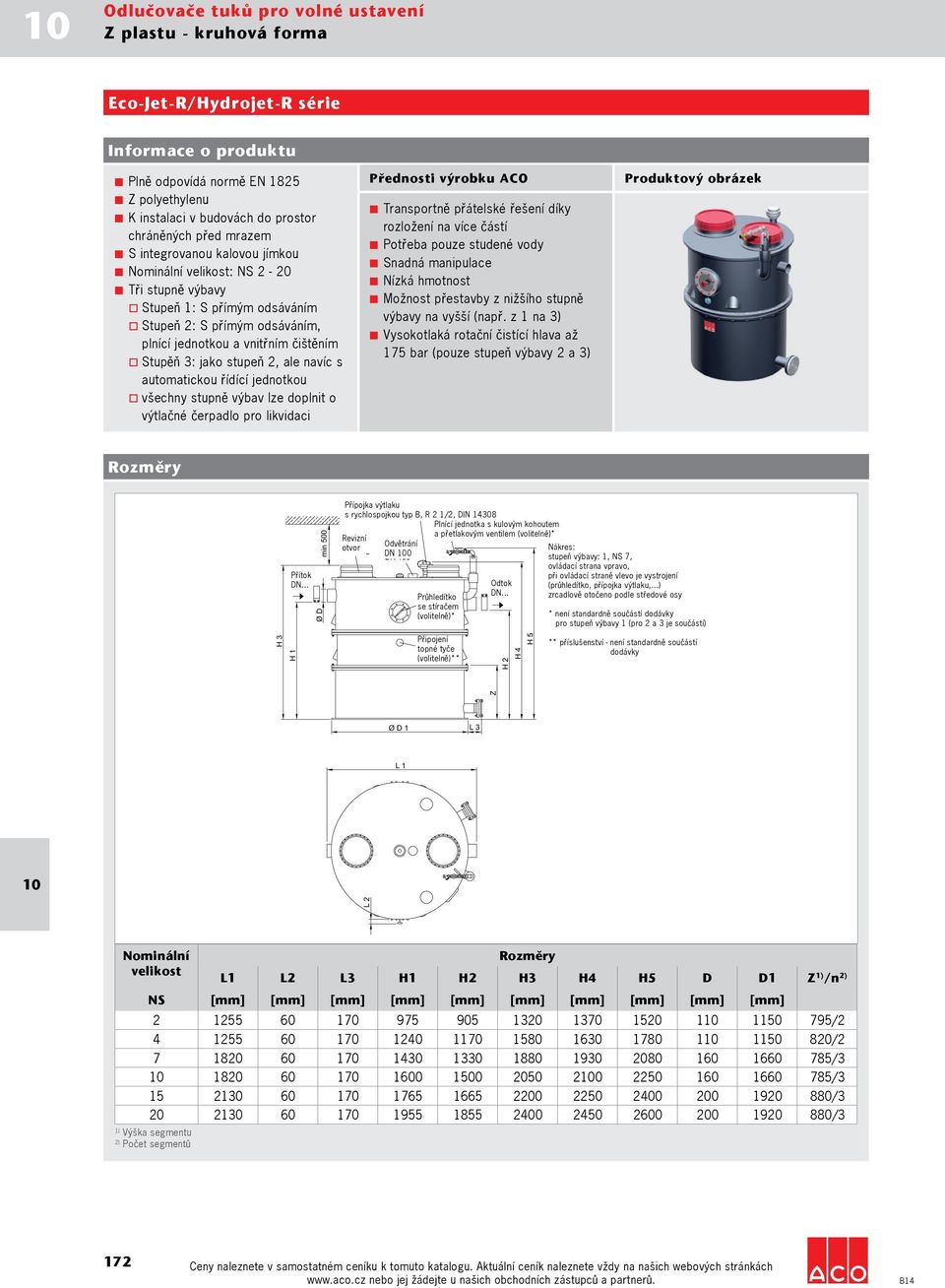

7 Odlučovače tuků pro volné ustavení Z plastu - kruhová forma 8Fettabscheider zur Freiaufstellung VollentsorgungAus Kunststoff Runde Bauform Eco-Jet-R/Hydrojet-R série Informace o produktu Plně odpovídá normě EN 1825 K instalaci v budovách do prostor chráněných před mrazem S integrovanou kalovou jímkou Nominální velikost: NS 2-20 Tři stupně výbavy Stupeň 1: S přímým odsáváním Stupeň 2: S přímým odsáváním, plnící jednotkou a vnitřním čištěním Stupěň 3: jako stupeň 2, ale navíc s automatickou řídící jednotkou všechny stupně výbav lze doplnit o výtlačné čerpadlo pro likvidaci Přednosti výrobku ACO Transportně přátelské řešení díky rozložení na více částí Potřeba pouze studené vody Snadná manipulace Nízká hmotnost Možnost přestavby z nižšího stupně výbavy na vyšší (např. z 1 na 3) Vysokotlaká rotační čistící hlava až 175 bar (pouze stupeň výbavy 2 a 3) Produktový obrázek Rozměry Přítok Zulauf DN... min 500 H 3 H 1 Ø D Přípojka Entsorgungsanschluss výtlaku mit s rychlospojkou Storz-B-Kupplung typ R B, 2 R 1/2, 2 1/2, DIN DIN Plnící Fülleinheit jednotka mit s kulovým kohoutem a Kugelhahn přetlakovým u. Druckminderer ventilem (volitelně)* Revizní (Option) * Wartungsöffnung Entlüftung Nákres: Odvětrání otvor DN dargestellt: DN 0 0 stupeň NS 7, Bedienungsseite výbavy: 1, NS 7, rechts, ovládací bei Bedienungsseite strana vpravo, links sind die Bauteile při (Entsorgungsanschluss, ovládací straně vlevo Schauglas) je vystrojení zur Odtok Ablauf (průhledítko, Mittelachse des přípojka Abscheiders výtlaku,...) spiegelbildlich DN... Průhledítko Schauglas zrcadlově angeordnet. otočeno podle středové osy se mit stíračem Wischer (volitelně)* (Option) * * nicht není standardně im Lieferumfang součástí enthalten dodávky pro stupeň výbavy 1 (pro 2 a 3 je součástí) Připojení Anschluss ** příslušenství - není standardně součástí topné Heizstab tyče dodávky (volitelně)** (Option) * H 2 H 4 H 5 Ø D 1 L 3 L 1 L 2 Z Nominální Rozměry velikost L1 L2 L3 H1 H2 H3 H4 H5 D D1 Z 1) /n 2) NS [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] / / / / / /3 1) Výška segmentu 2) Počet segmentů 172

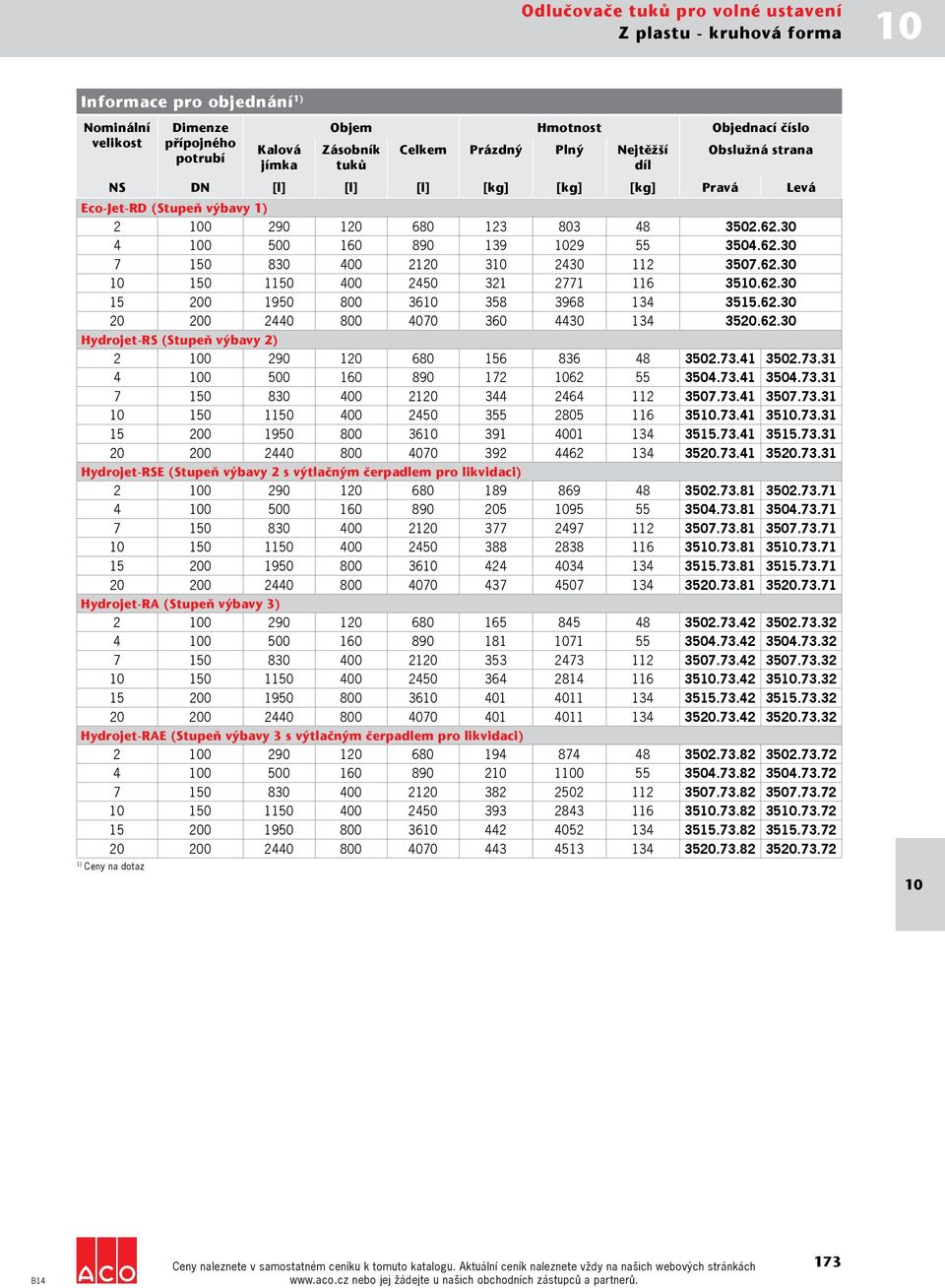

8 Odlučovače tuků pro volné ustavení Z plastu - kruhová forma Informace pro objednání 1) Nominální velikost Dimenze přípojného potrubí Kalová jímka Objem Hmotnost Objednací číslo Zásobník tuků Celkem Prázdný Plný Nejtěžší díl Obslužná strana NS DN [l] [l] [l] [kg] [kg] [kg] Pravá Levá Eco-Jet-RD (Stupeň výbavy 1) Hydrojet-RS (Stupeň výbavy 2) Hydrojet-RSE (Stupeň výbavy 2 s výtlačným čerpadlem pro likvidaci) Hydrojet-RA (Stupeň výbavy 3) Hydrojet-RAE (Stupeň výbavy 3 s výtlačným čerpadlem pro likvidaci) ) Ceny na dotaz 173

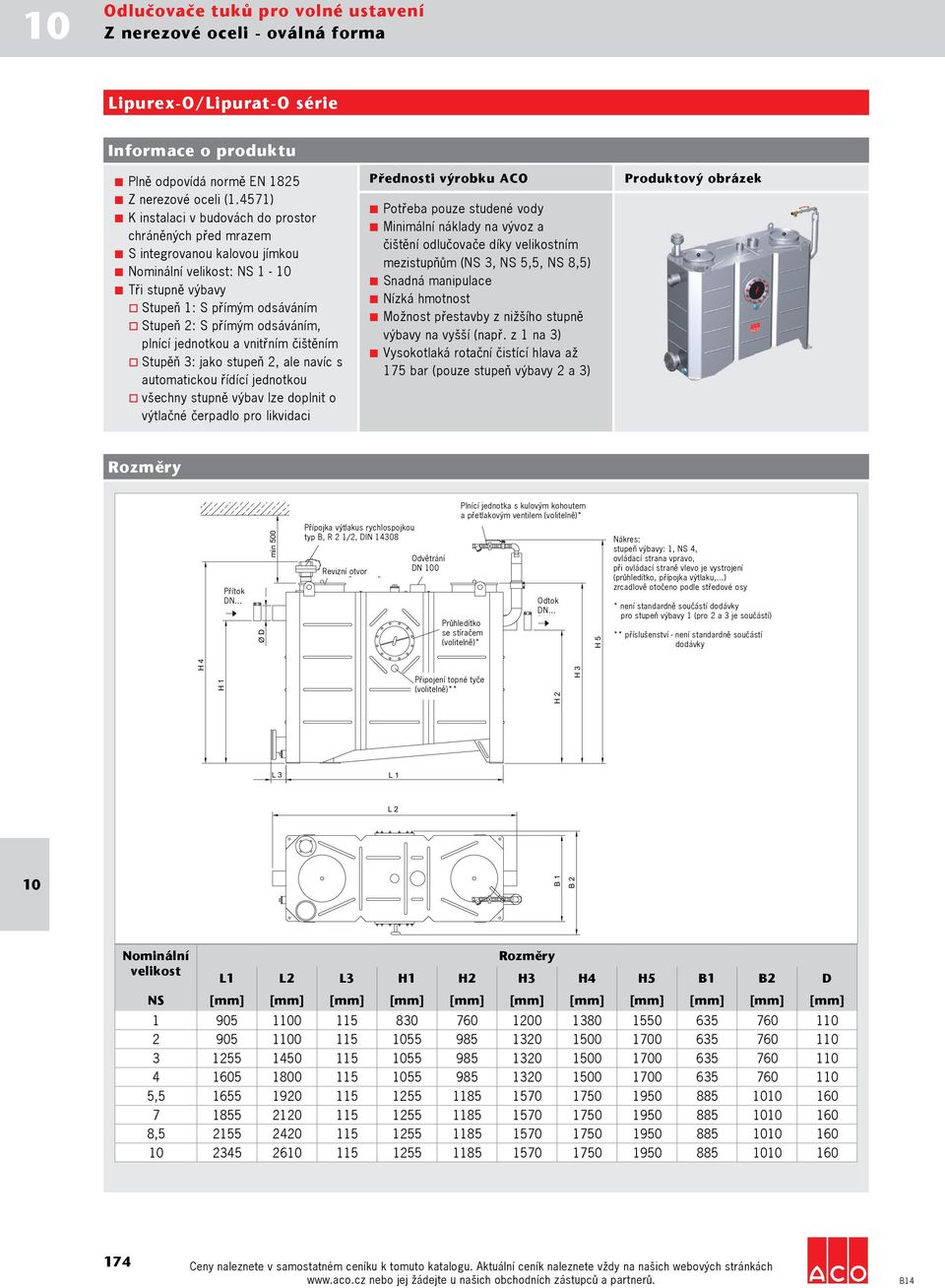

9 Odlučovače tuků pro volné ustavení Z nerezové oceli - oválná forma 8Fettabscheider zur Freiaufstellung VollentsorgungAus Edelstahl (1.4571) Ovale Bauform Lipurex-O/Lipurat-O série Informace o produktu Plně odpovídá normě EN 1825 Z nerezové oceli (1.4571) K instalaci v budovách do prostor chráněných před mrazem S integrovanou kalovou jímkou Nominální velikost: NS 1 - Tři stupně výbavy Stupeň 1: S přímým odsáváním Stupeň 2: S přímým odsáváním, plnící jednotkou a vnitřním čištěním Stupěň 3: jako stupeň 2, ale navíc s automatickou řídící jednotkou všechny stupně výbav lze doplnit o výtlačné čerpadlo pro likvidaci Přednosti výrobku ACO Potřeba pouze studené vody Minimální náklady na vývoz a čištění odlučovače díky velikostním mezistupňům (NS 3, NS 5,5, NS 8,5) Snadná manipulace Nízká hmotnost Možnost přestavby z nižšího stupně výbavy na vyšší (např. z 1 na 3) Vysokotlaká rotační čistící hlava až 175 bar (pouze stupeň výbavy 2 a 3) Produktový obrázek Rozměry Přítok Zulauf DN... Ø D min 500 Plnící Fülleinheit jednotka mit s kulovým kohoutem a Kugelhahn přetlakovým u. Druckminderer ventilem (volitelně)* (Option) * Přípojka Entsorgungsanschluss výtlakus rychlospojkou mit typ Storz-Kupplung B, R 2 1/2, R2 DIN 1/2, DIN Entlüftung Odvětrání Revizní Wartungsöffnung otvor DN0 0 Ablauf Odtok DN... Průhledítko Schauglas se mit stíračem Wischer (volitelně)* (Option) * H 5 Nákres: dargestellt: stupeň NS 4, Bedienungsseite výbavy: 1, NS 4, rechts, ovládací bei Bedienungsseite strana vpravo, links sind die Bauteile při (Entsorgungsanschluss, ovládací straně vlevo Schauglas) je vystrojení zur (průhledítko, Mittelachse des přípojka Abscheiders výtlaku,...) spiegelbildlich zrcadlově angeordnet. otočeno podle středové osy * není nicht standardně im Lieferumfang součástí enthalten dodávky pro stupeň výbavy 1 (pro 2 a 3 je součástí) ** příslušenství - není standardně součástí dodávky H 4 H 1 Připojení Anschluss topné Heizstab tyče (volitelně)** (Option) * H 2 H 3 L 3 L 1 L 2 B 1 B 2 Nominální Rozměry velikost L1 L2 L3 H1 H2 H3 H4 H5 B1 B2 D NS [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] , ,

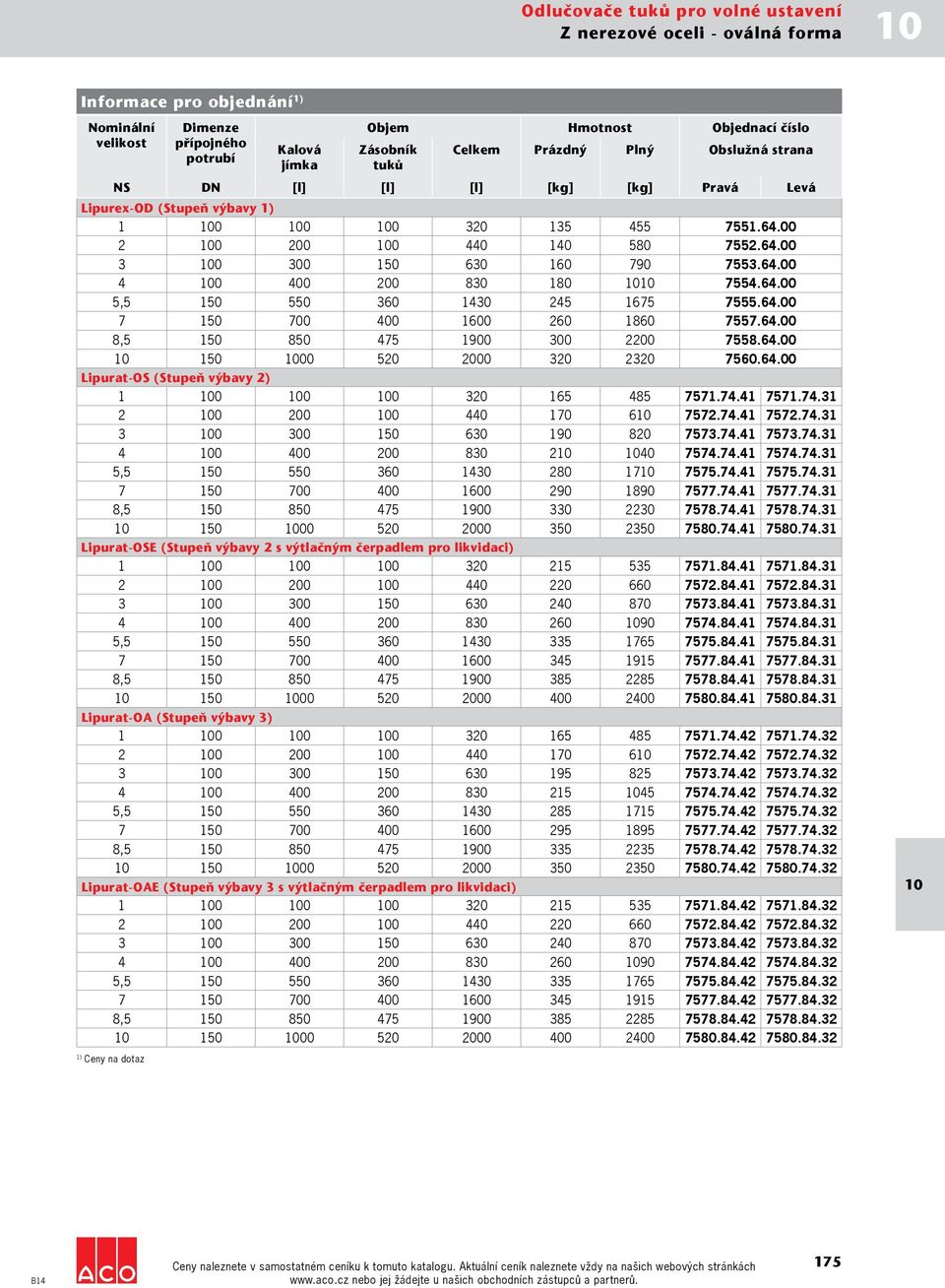

10 Odlučovače tuků pro volné ustavení Z nerezové oceli - oválná forma Informace pro objednání 1) Nominální velikost Dimenze přípojného potrubí Kalová jímka Objem Hmotnost Objednací číslo Zásobník tuků Celkem Prázdný Plný Obslužná strana NS DN [l] [l] [l] [kg] [kg] Pravá Levá Lipurex-OD (Stupeň výbavy 1) , , Lipurat-OS (Stupeň výbavy 2) , , Lipurat-OSE (Stupeň výbavy 2 s výtlačným čerpadlem pro likvidaci) , , Lipurat-OA (Stupeň výbavy 3) , , Lipurat-OAE (Stupeň výbavy 3 s výtlačným čerpadlem pro likvidaci) , , ) Ceny na dotaz 175

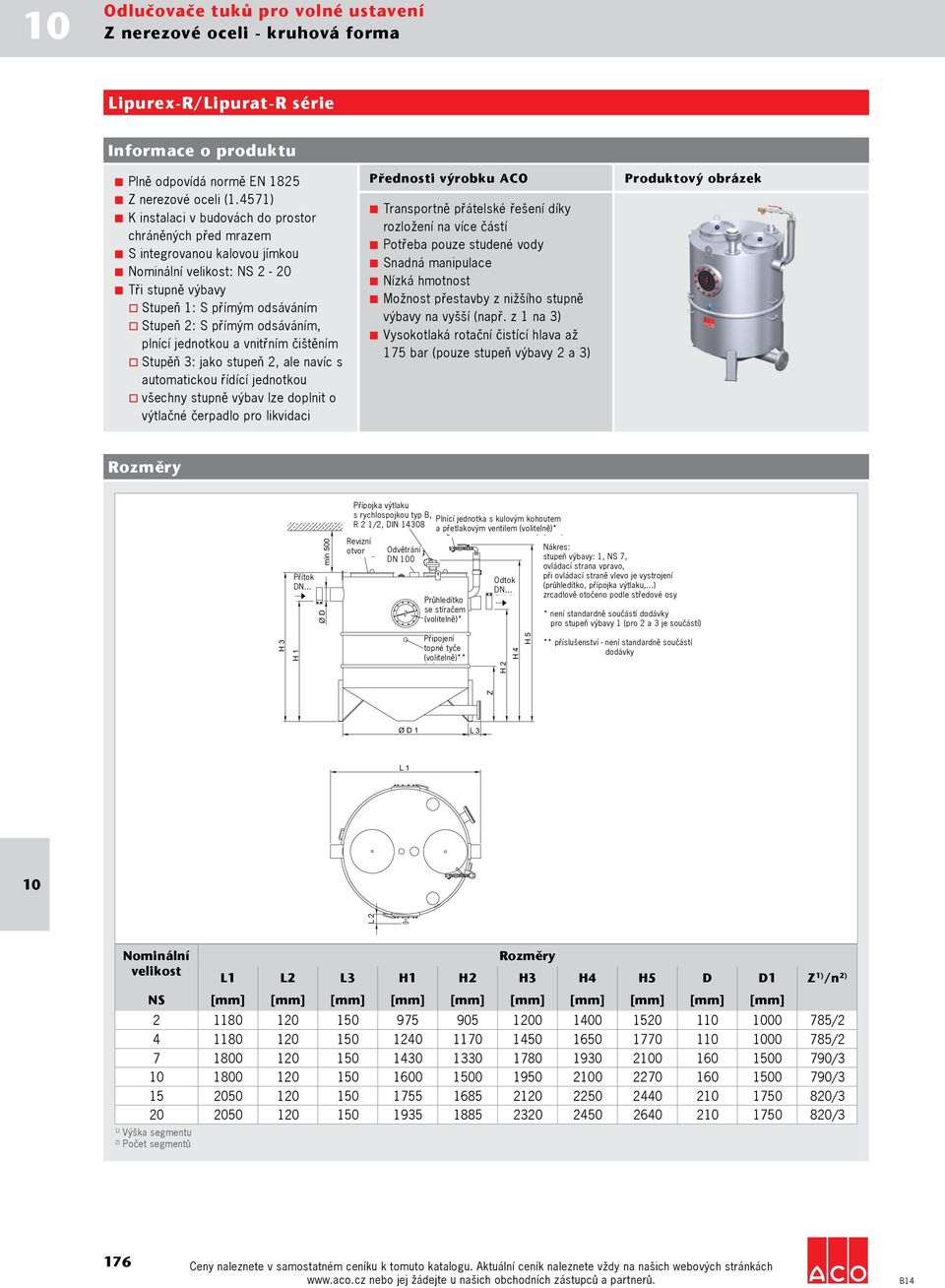

11 Odlučovače tuků pro volné ustavení Z nerezové oceli - kruhová forma 8Fettabscheider zur Freiaufstellung VollentsorgungAus Edelstahl (1.4571) Runde Bauform Lipurex-R/Lipurat-R série Informace o produktu Plně odpovídá normě EN 1825 Z nerezové oceli (1.4571) K instalaci v budovách do prostor chráněných před mrazem S integrovanou kalovou jímkou Nominální velikost: NS 2-20 Tři stupně výbavy Stupeň 1: S přímým odsáváním Stupeň 2: S přímým odsáváním, plnící jednotkou a vnitřním čištěním Stupěň 3: jako stupeň 2, ale navíc s automatickou řídící jednotkou všechny stupně výbav lze doplnit o výtlačné čerpadlo pro likvidaci Přednosti výrobku ACO Transportně přátelské řešení díky rozložení na více částí Potřeba pouze studené vody Snadná manipulace Nízká hmotnost Možnost přestavby z nižšího stupně výbavy na vyšší (např. z 1 na 3) Vysokotlaká rotační čistící hlava až 175 bar (pouze stupeň výbavy 2 a 3) Produktový obrázek Rozměry Přítok Zulauf DN Entsorgungsanschluss Přípojka výtlaku mit Storz-B-Kupplung s rychlospojkou typ R 2½ B, Plnící DIN Fülleinheit jednotka mit s kulovým kohoutem R 2 1/2, DIN a Kugelhahn přetlakovým u. Druckminderer ventilem (volitelně)* (Option) * Revizní Wartungsöffnung Odvětrání Nákres: otvor dargestellt: Entlüftung DN NS 7, Bedienungsseite rechts, DN 0 stupeň výbavy: 1, NS 7, ovládací bei Bedienungsseite strana vpravo, links sind die Bauteile při (Entsorgungsanschluss, ovládací straně vlevo Schauglas) je vystrojení zur Odtok Ablauf (průhledítko, Mittelachse des přípojka Abscheiders výtlaku,...) spiegelbildlich DN zrcadlově angeordnet. otočeno podle středové osy Průhledítko Schauglas se mit stíračem Wischer * není nicht standardně im Lieferumfang součástí enthalten dodávky (volitelně)* (Option) * pro stupeň výbavy 1 (pro 2 a 3 je součástí) Připojení Anschluss ** příslušenství - není standardně součástí topné Heizstab tyče dodávky (volitelně)** (Option) * L 1 L 2 H 3 min 500 H 1 Ø D H 2 H 4 H 5 Z Ø D 1 L 3 Nominální Rozměry velikost L1 L2 L3 H1 H2 H3 H4 H5 D D1 Z 1) /n 2) NS [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] / / / / / /3 1) Výška segmentu 2) Počet segmentů 176

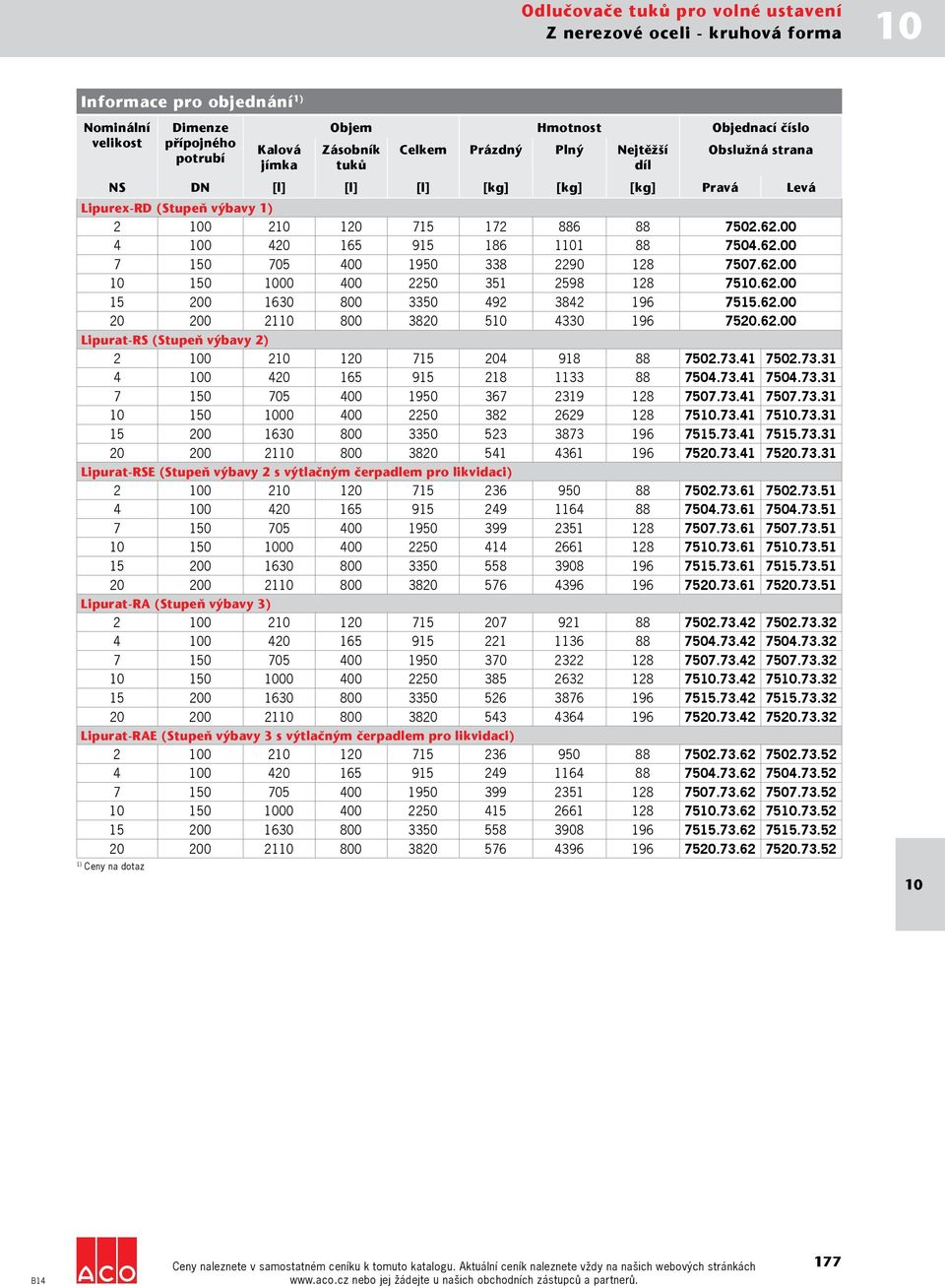

12 Odlučovače tuků pro volné ustavení Z nerezové oceli - kruhová forma Informace pro objednání 1) Nominální velikost Dimenze přípojného potrubí Kalová jímka Objem Hmotnost Objednací číslo Zásobník tuků Celkem Prázdný Plný Nejtěžší díl Obslužná strana NS DN [l] [l] [l] [kg] [kg] [kg] Pravá Levá Lipurex-RD (Stupeň výbavy 1) Lipurat-RS (Stupeň výbavy 2) Lipurat-RSE (Stupeň výbavy 2 s výtlačným čerpadlem pro likvidaci) Lipurat-RA (Stupeň výbavy 3) Lipurat-RAE (Stupeň výbavy 3 s výtlačným čerpadlem pro likvidaci) ) Ceny na dotaz 177

13 Odlučovače tuků pro mobilní aplikace Z plastu 8Fettabscheider zur Freiaufstellung Mobiler EinsatzAus Kunststoff Eco-Mobil Informace o produktu Oblast použití: Mobilní stánky rychlého občerstvení Příležitostná lahůdkářství Z polyetylenu, materiál LLDPE Pro čištění vynesením a vypláchnutím (žádná pevná instalace) S integrovanou kalovou jímkou K instalaci do prostor chráněných před mrazem Pachotěsný poklop Systém ACO Passavant Prohlášení o shodě: Z (Typ 0,3) Prohlášení o shodě: Z (Typ 0,5) Produktový obrázek Technická data a informace pro objednání Eco-Mobil Typ 0,3 Eco-Mobil Typ 0,5 Wartungsöffnung Revizní otvor DN 450 Wartungsöffnung Revizní otvor Ø 350 Prohlubeň Eingeformte pro Griffmulde uchopení DN 50 Spojka Doppelmuffe a zátka und DN Muffenstopfen 50 DN (Behälter) (nádoba) DN 70 DN Přítok Zulauf DN Odtok Ablauf DN 50 Přítok Zulauf DN... Odtok Ablauf DN Typ Dimenze potrubí Objem Hmotnost Objednací číslo Kalová jímka Zásobník tuků Celkem Prázdný Plný DN [l] [l] [l] [kg] [kg] 0, , ,5 70/ ,

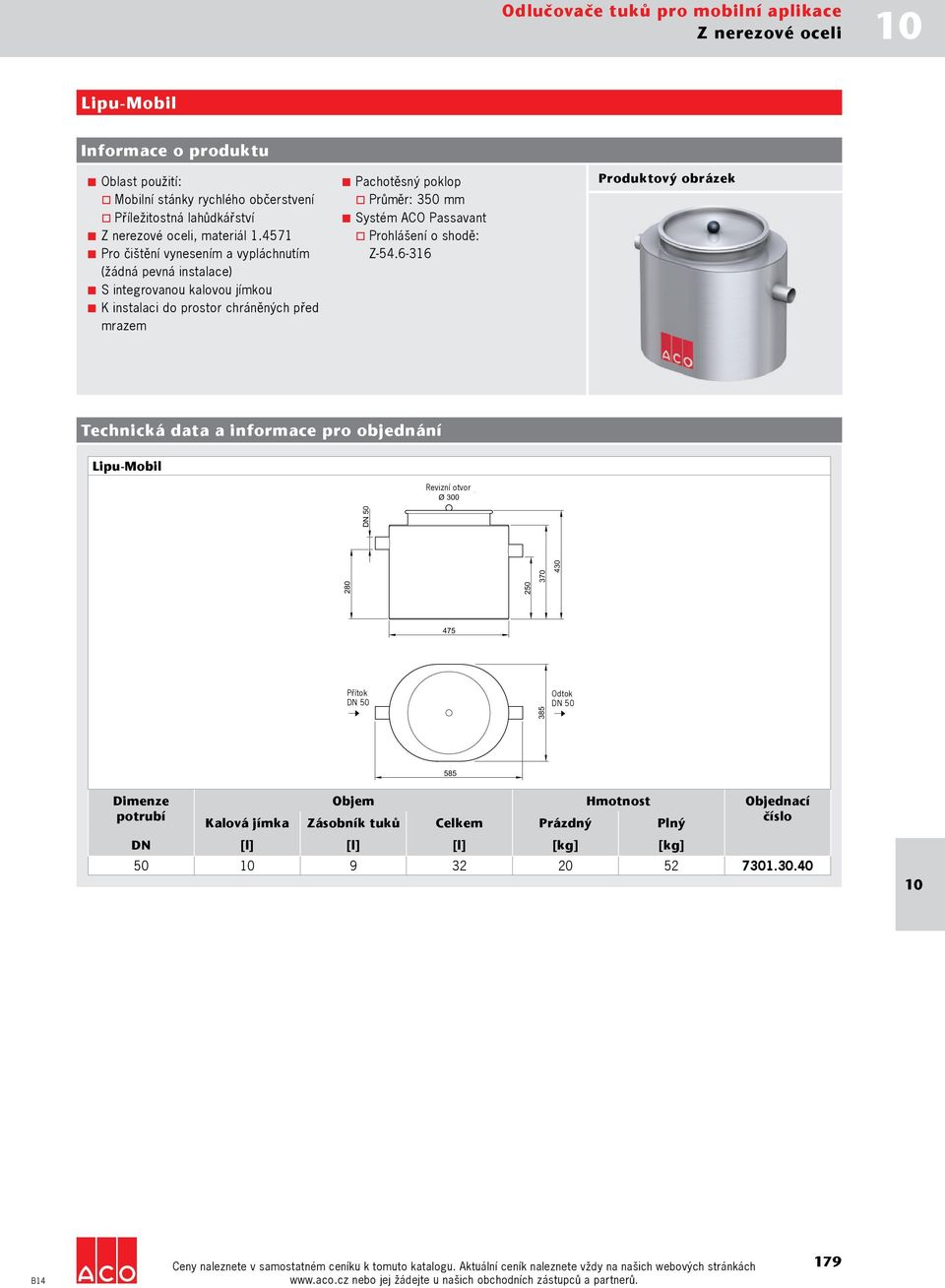

14 Odlučovače tuků pro mobilní aplikace Z nerezové oceli 8Fettabscheider zur Freiaufstellung Mobiler EinsatzAus Edelstahl (1.4571) Lipu-Mobil Informace o produktu Oblast použití: Mobilní stánky rychlého občerstvení Příležitostná lahůdkářství Z nerezové oceli, materiál Pro čištění vynesením a vypláchnutím (žádná pevná instalace) S integrovanou kalovou jímkou K instalaci do prostor chráněných před mrazem Pachotěsný poklop Průměr: 350 mm Systém ACO Passavant Prohlášení o shodě: Z Produktový obrázek Technická data a informace pro objednání Lipu-Mobil Wartungsöffnung Revizní otvor Ø DN Přítok Zulauf DN Odtok Ablauf DN Dimenze potrubí Objem Hmotnost Objednací Kalová jímka Zásobník tuků Celkem Prázdný Plný číslo DN [l] [l] [l] [kg] [kg]

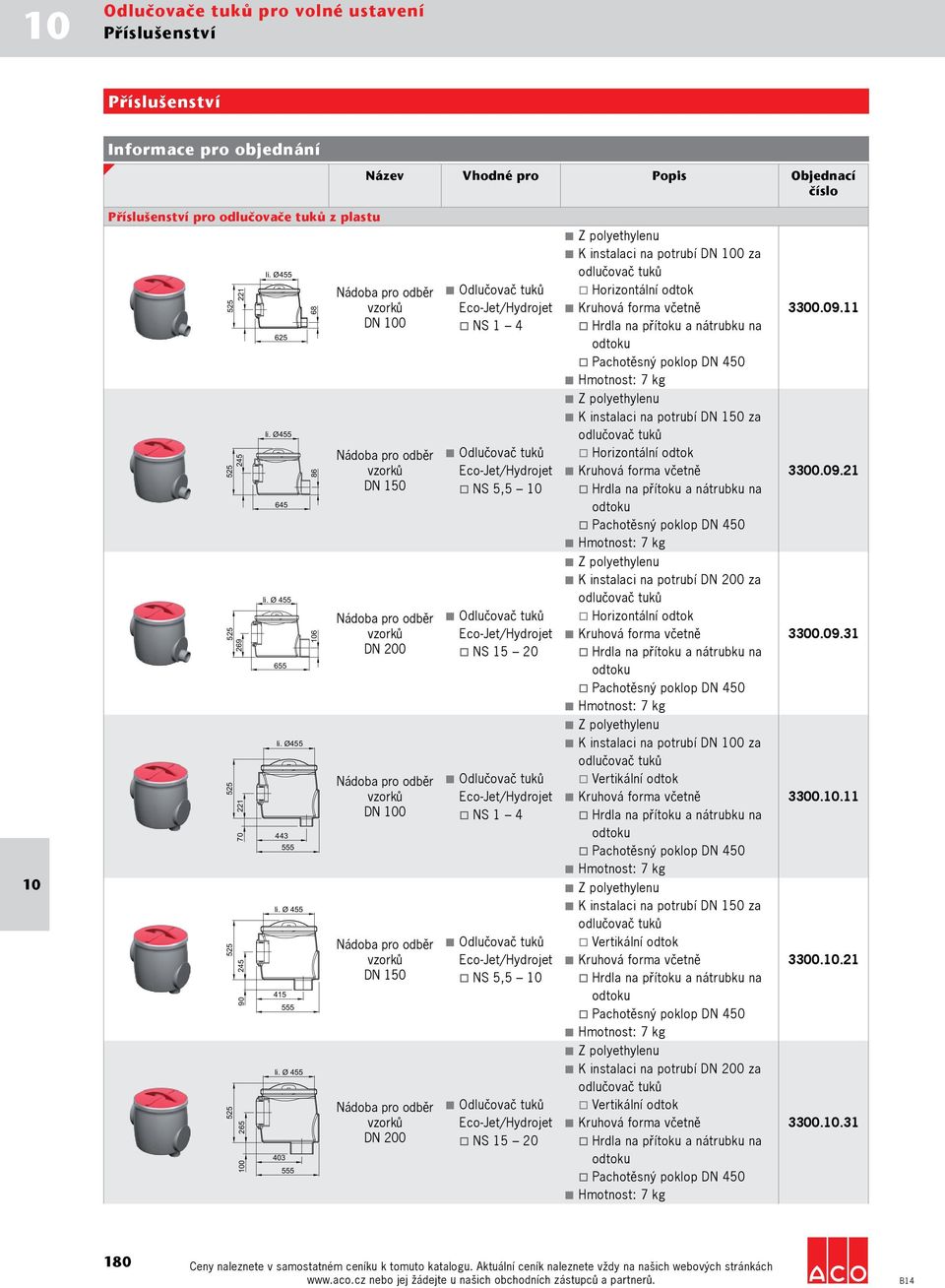

15 Odlučovače tuků pro volné ustavení Příslušenství Příslušenství Informace pro objednání Název Vhodné pro Popis Objednací číslo Příslušenství pro odlučovače tuků z plastu li. Ø DN 0 Eco-Jet/Hydrojet NS 1 4 K instalaci na potrubí DN 0 za Horizontální odtok Hrdla na přítoku a nátrubku na odtoku Hmotnost: 7 kg li. Ø DN 150 Eco-Jet/Hydrojet NS 5,5 K instalaci na potrubí DN 150 za Horizontální odtok Hrdla na přítoku a nátrubku na odtoku Hmotnost: 7 kg li. Ø DN 200 Eco-Jet/Hydrojet NS K instalaci na potrubí DN 200 za Horizontální odtok Hrdla na přítoku a nátrubku na odtoku Hmotnost: 7 kg li. Ø DN 0 Eco-Jet/Hydrojet NS 1 4 K instalaci na potrubí DN 0 za Vertikální odtok Hrdla na přítoku a nátrubku na odtoku Hmotnost: 7 kg li. Ø DN 150 Eco-Jet/Hydrojet NS 5,5 K instalaci na potrubí DN 150 za Vertikální odtok Hrdla na přítoku a nátrubku na odtoku Hmotnost: 7 kg li. Ø DN 200 Eco-Jet/Hydrojet NS K instalaci na potrubí DN 200 za Vertikální odtok Hrdla na přítoku a nátrubku na odtoku Hmotnost: 7 kg 180

16 Odlučovače tuků pro volné ustavení Příslušenství Název Vhodné pro Popis Objednací číslo li. Ø li. Ø li. Ø Lapač hrubých DN 0 Lapač hrubých DN 150 Lapač hrubých DN 200 Eco-Jet/Hydrojet NS 1 4 Eco-Jet/Hydrojet NS 5,5 Eco-Jet/Hydrojet NS K instalaci na potrubí DN 0 před Hrdla na přítoku a nátrubku na odtoku Koš z nerezové oceli, materiál k lapání hrubých Hmotnost: 14 kg K instalaci na potrubí DN 150 před Hrdla na přítoku a nátrubku na odtoku Koš z nerezové oceli, materiál k lapání hrubých Hmotnost: 14 kg K instalaci na potrubí DN 200 před Hrdla na přítoku a nátrubku na odtoku Koš z nerezové oceli, materiál k lapání hrubých Hmotnost: 14 kg Ø120 Ø1 Uzavírací šoupě DN 0 Ø Přečerpávací zařízení Odlučovače tuků z Polyethylenu Z PVC Oboustranné hrdlo průměr 1 mm s břitovým těsněním Celkové rozměry: 176 x 330 mm (L x H) Hmotnost: 2,75 kg Ø174 Ø Uzavírací šoupě 15 DN 150 Ø186 8 Přečerpávací zařízení Odlučovače tuků z Polyethylenu Z PVC Oboustranné hrdlo průměr 160 mm s břitovým těsněním Celkové rozměry: 226 x 5 mm (L x H) Hmotnost: 6,5 kg Ø215 Ø Uzavírací šoupě 18 DN 200 Ø Přečerpávací zařízení Muli-Star DDP 1/2 Odlučovače tuků z Polyethylenu Z PVC Oboustranné hrdlo průměr 200 mm s břitovým těsněním Celkové rozměry: 264 x 637 mm (L x H) Hmotnost: 8,4 kg

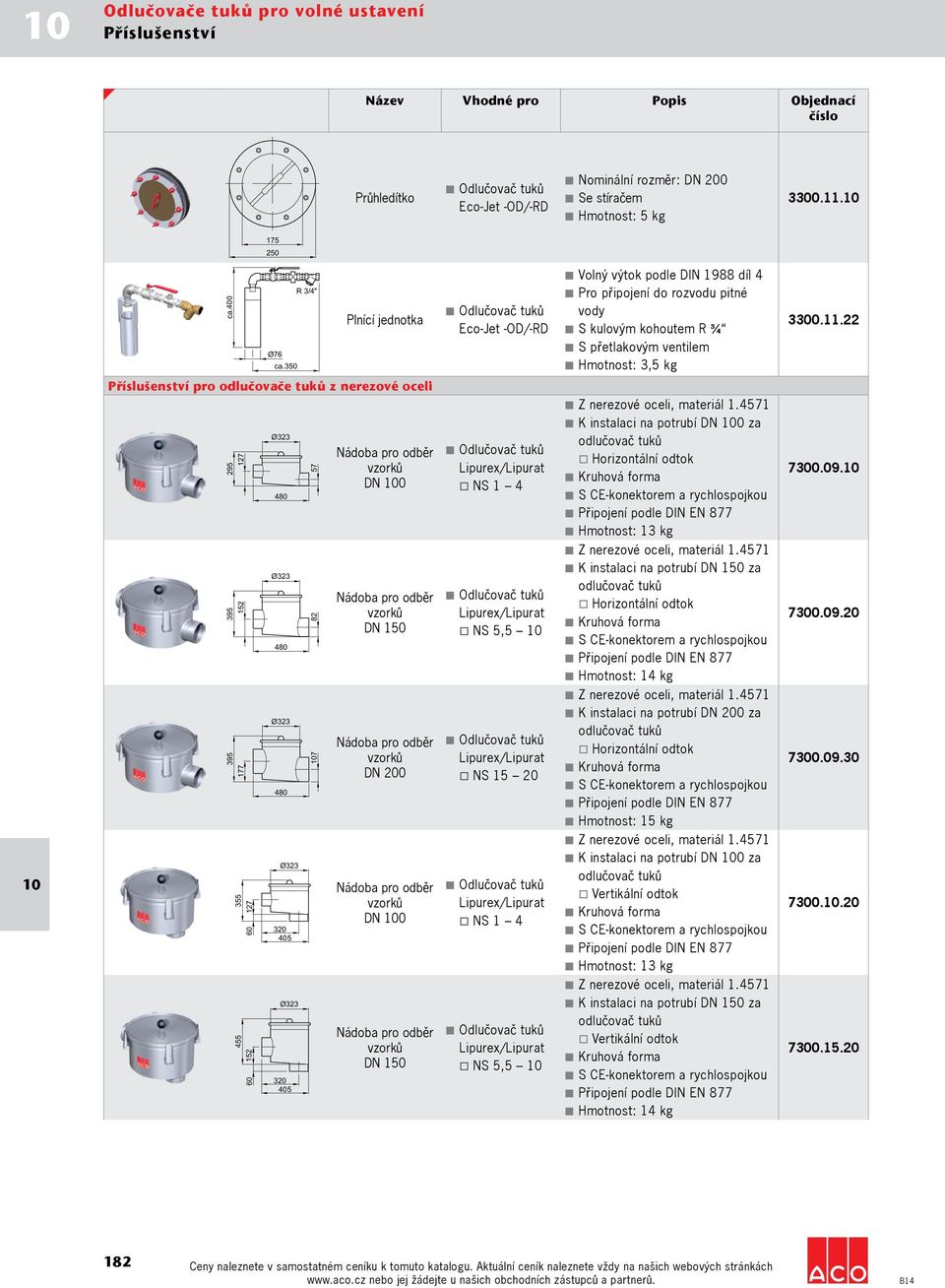

17 Odlučovače tuků pro volné ustavení Příslušenství Název Vhodné pro Popis Objednací číslo Průhledítko Eco-Jet -OD/-RD Nominální rozměr: DN 200 Se stíračem Hmotnost: 5 kg Volný výtok podle DIN 1988 díl 4 ca.400 R 3/4 Plnící jednotka Eco-Jet -OD/-RD Pro připojení do rozvodu pitné vody S kulovým kohoutem R ¾ Ø76 ca.350 S přetlakovým ventilem Hmotnost: 3,5 kg Příslušenství pro odlučovače tuků z nerezové oceli Z nerezové oceli, materiál Ø DN 0 Lipurex/Lipurat NS 1 4 K instalaci na potrubí DN 0 za Horizontální odtok Kruhová forma S CE-konektorem a rychlospojkou Připojení podle DIN EN 877 Hmotnost: 13 kg Z nerezové oceli, materiál Ø DN 150 Lipurex/Lipurat NS 5,5 K instalaci na potrubí DN 150 za Horizontální odtok Kruhová forma S CE-konektorem a rychlospojkou Připojení podle DIN EN Hmotnost: 14 kg Z nerezové oceli, materiál Ø DN 200 Lipurex/Lipurat NS K instalaci na potrubí DN 200 za Horizontální odtok Kruhová forma S CE-konektorem a rychlospojkou Připojení podle DIN EN Hmotnost: 15 kg Z nerezové oceli, materiál Ø DN 0 Lipurex/Lipurat NS 1 4 K instalaci na potrubí DN 0 za Vertikální odtok Kruhová forma S CE-konektorem a rychlospojkou Připojení podle DIN EN Hmotnost: 13 kg Z nerezové oceli, materiál Ø DN 150 Lipurex/Lipurat NS 5,5 K instalaci na potrubí DN 150 za Vertikální odtok Kruhová forma S CE-konektorem a rychlospojkou Připojení podle DIN EN Hmotnost: 14 kg 182

18 Odlučovače tuků pro volné ustavení Příslušenství Název Vhodné pro Popis Objednací číslo Z nerezové oceli, materiál Ø DN 200 Lipurex/Lipurat NS K instalaci na potrubí DN 200 za Vertikální odtok Kruhová forma S CE-konektorem a rychlospojkou Připojení podle DIN EN Hmotnost: 15 kg Z nerezové oceli, materiál K instalaci na potrubí DN 0 před Ø Lapač hrubých DN 0 Lipurex/Lipurat NS 1 4 Koš z nerezové oceli, materiál k lapání hrubých Hmotnost: 15 kg Z nerezové oceli, materiál K instalaci na potrubí DN 150 před Ø Lapač hrubých DN 150 Lipurex/Lipurat NS 5,5 Koš z nerezové oceli, materiál k lapání hrubých Hmotnost: 16 kg Z nerezové oceli, materiál K instalaci na potrubí DN 200 před Ø Lapač hrubých DN 200 Lipurex/Lipurat NS Koš z nerezové oceli, materiál k lapání hrubých Hmotnost: 17 kg ØR Z litiny H1 H2 Uzavírací šoupě mezipřírubové Lipurex/Lipurat Pro vtok nebo výtok Pouze v kombinaci s přírubovými díly Pro dimenzi potrubí: DN DN L DN Z nerezové oceli, materiál Pro vtok nebo výtok Ø 1 L Přírubový spojovací díl Uzavírací šoupě mezipřírubové Pouze v kombinaci s uzavíracími šoupaty (mezipřírubovými) 2 ks přírubového dílu na 1 ks šoupěte Pro dimenzi potrubí: DN DN DN

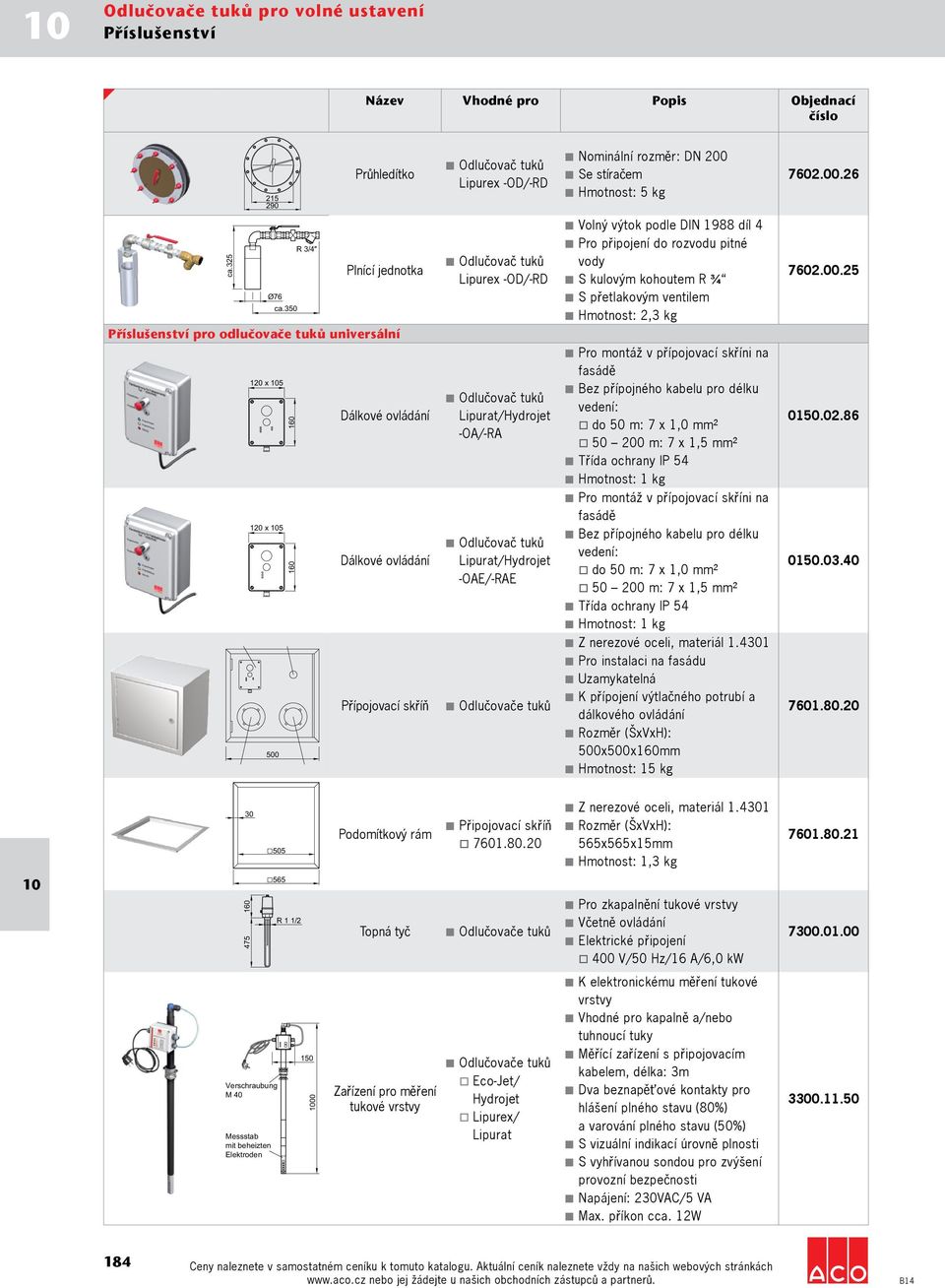

19 Odlučovače tuků pro volné ustavení Příslušenství Název Vhodné pro Popis Objednací číslo Průhledítko Lipurex -OD/-RD Nominální rozměr: DN 200 Se stíračem Hmotnost: 5 kg Volný výtok podle DIN 1988 díl 4 ca.325 R 3/4 Plnící jednotka Lipurex -OD/-RD Pro připojení do rozvodu pitné vody S kulovým kohoutem R ¾ Ø76 ca.350 S přetlakovým ventilem Hmotnost: 2,3 kg Příslušenství pro odlučovače tuků universální Pro montáž v přípojovací skříni na fasádě 120 x Dálkové ovládání Lipurat/Hydrojet -OA/-RA Bez přípojného kabelu pro délku vedení: do 50 m: 7 x 1,0 mm² m: 7 x 1,5 mm² Třída ochrany IP 54 Hmotnost: 1 kg Pro montáž v přípojovací skříni na fasádě 120 x Dálkové ovládání Lipurat/Hydrojet -OAE/-RAE Bez přípojného kabelu pro délku vedení: do 50 m: 7 x 1,0 mm² m: 7 x 1,5 mm² Třída ochrany IP 54 Fernbedienung Bohrung Ø40 Hmotnost: 1 kg Z nerezové oceli, materiál Pro instalaci na fasádu Uzamykatelná Přípojovací skříň Odlučovače tuků K přípojení výtlačného potrubí a dálkového ovládání Rozměr (ŠxVxH): Entsorgungsanschluss 500 Lüftungsanschluss 500x500x160mm Hmotnost: 15 kg Podomítkový rám Připojovací skříň Z nerezové oceli, materiál Rozměr (ŠxVxH): 565x565x15mm Hmotnost: 1,3 kg Pro zkapalnění tukové vrstvy 475 R 1 1/2 Topná tyč Odlučovače tuků Včetně ovládání Elektrické připojení V/50 Hz/16 A/6,0 kw K elektronickému měření tukové vrstvy Vhodné pro kapalně a/nebo tuhnoucí tuky Verschraubung M 40 Messstab mit beheizten Elektroden Zařízení pro měření tukové vrstvy Odlučovače tuků Eco-Jet/ Hydrojet Lipurex/ Lipurat Měřící zařízení s připojovacím kabelem, délka: 3m Dva beznapěťové kontakty pro hlášení plného stavu (80%) a varování plného stavu (50%) S vizuální indikací úrovně plnosti S vyhřívanou sondou pro zvýšení provozní bezpečnosti Napájení: 230VAC/5 VA Max. příkon cca. 12W 184

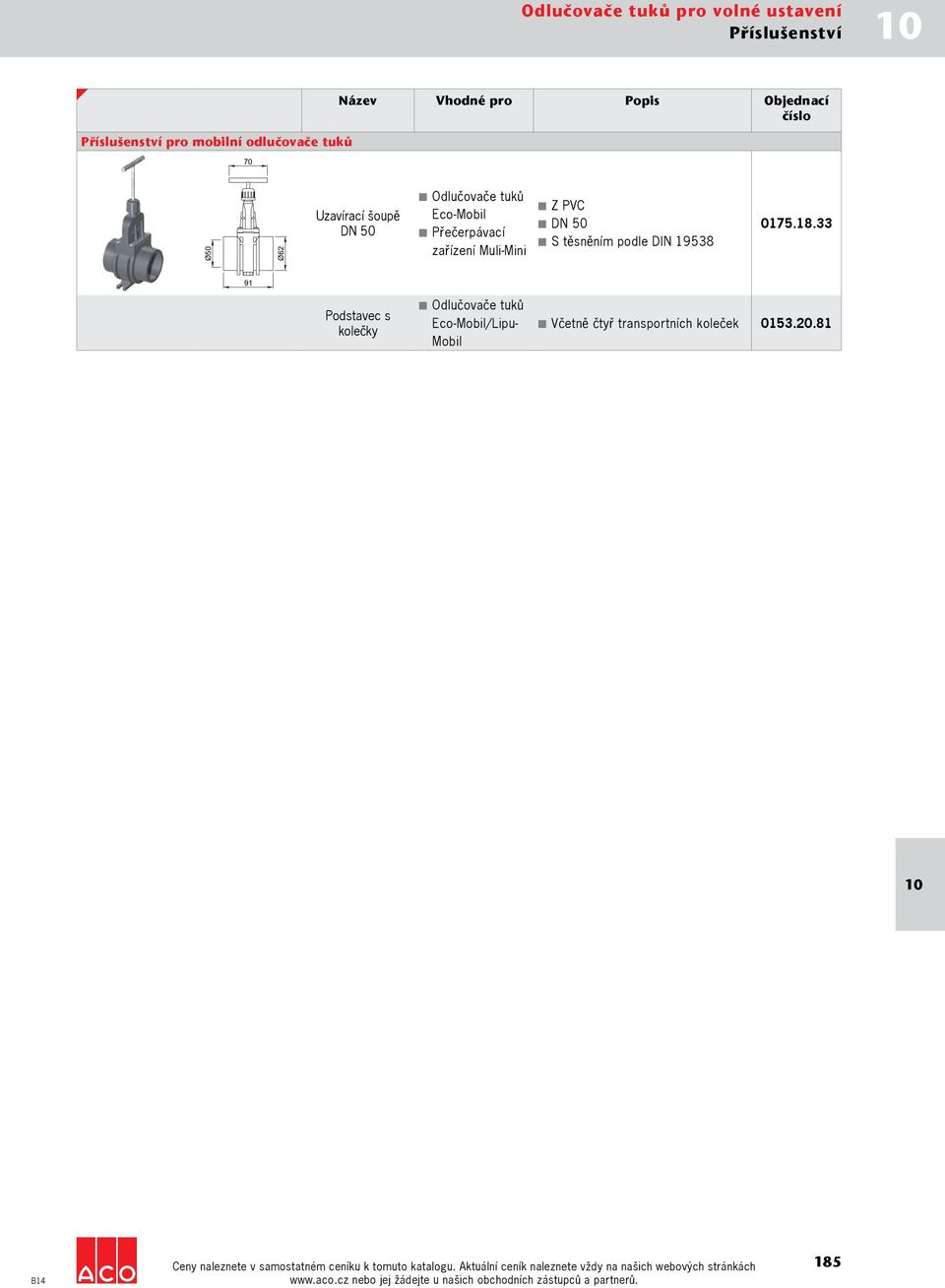

20 Odlučovače tuků pro volné ustavení Příslušenství Příslušenství pro mobilní odlučovače tuků 70 Název Vhodné pro Popis Objednací číslo Ø50 Ø62 Uzavírací šoupě DN 50 Odlučovače tuků Eco-Mobil Přečerpávací zařízení Muli-Mini Z PVC DN 50 S těsněním podle DIN Podstavec s kolečky Odlučovače tuků Eco-Mobil/Lipu- Mobil Včetně čtyř transportních koleček
