2 Zásady Před zpětným přivedením znečištěné vody do jejího přirozeného oběhu je nezbytně nutné upravit kvalitu vypouštěné vody na úroveň přijatelnou pro životní prostředí. S tímto aspektem vyvíjí a vyrábí ACO odlučovací zařízení a záchytné systémy z materiálů ušlechtilá ocel třídy 316 (1.4571), polyetylen (PE-HD), železobeton a litina, které zachycují lehké minerální oleje, tuky a škroby před vstupem do sítí odpadních vod. Individuální požadavky, které klade podnikání a průmysl na výkonnost odlučovacích zařízení, vyžadují variabilní výrobky v různých velikostech a z různých materiálů. 2 V provozech, kde vzniká odpadní voda obsahující tuky, je nutno zabudovat odlučovače tuku podle DIN 4040/prEN Odlučovač tuků pracuje čistě fyzikálně na principu zemské přitažlivosti (rozdíl hustot), tj. těžké látky obsažené v odpadní vodě klesají na dno, lehké látky jako např. živočišné oleje a tuky stoupají v odlučovači nahoru.

3 Srovnání norem Funkční schéma odlučovače tuků s odděleným odkalovacím a odlučovacím prostorem podle DIN (dosavadní provedení) Funkční schéma odlučovače tuků se sloučeným odkalovacím a odlučovacím prostorem podle DIN 4040/prEN 1825 (nové provedení) přítoková norná stěna množství zachyceného tuku min. 40 litrů x NG povrch tuku 0,25m 2 x NG výtoková norná stěna množství zachyceného tuku min. 40 litrů x NG povrch tuku 0,25m 2 x NG přítok odtok přítok odtok zachytávání kalu vrstva tuku odlučovací prostor vrstva tuku odlučovací prostor odkalovací prostor přítoková norná stěna objem: 100 litrů x NG; u provozů zpracovávajících maso objem: 200 litrů x NG objem odlučovacího prostoru: 240 litrů x NG (do NG 15); 300 litrů x NG (od NG 20) výtoková norná stěna objem: 100 litrů x NG; u provozů zpracovávajících maso objem: 200 litrů x NG objem odlučovacího prostoru je závislý na hydraulické zkoušce, která se provádí pro každou jmenovitou velikost (NG) zvlášť Porovnání materiálû 3 ACO - polyetylen snadná manipulace (nízká hmotnost) nízké vedení tepla zabudování bez dodatečných úprav výrobky ve všech cenových relacích vysoká odolnost proti chemickým vlivům snadno čistitelný povrch (podobný vosku) ACO - u lechtilá ocel tfiídy 316* vysoká tepelná stálost vysoce kvalitní vzhled hygienický materiál absolutní odolnost vůči UV mechanická pevnost odolnost proti organickým rozpouštědlům *ACO používá výhradně materiál (316, V4A - ušlechtilá ocel)

4 Odluãovaãe tukû ACO - pfiehled sortimentu U LECHTILÁ OCEL POLYETYLEN mobilní pouïití (pfienosné) LIPU-MOBIL ECO-MOBIL volné ustavení konstrukce 1/2 LIPUREX -O/-OD LIPUREX -R/-RD ECO-JET -O/-OD ECO-JET -R/-RD ECO-JET -G/-GD konstrukce 3/4 LIPURAT -OS/-OA LIPURAT -RS/-RA LIPURAT -OSE/-OAE HYDROJET -OS/-OA HYDROJET -RS/-RA HYDROJET -OSE/-OAE ãásteãná likvidace odpadu zabudování do zemû 4 LIPATOR LIPATOMAT ECO-FPI Legenda -O: oválný tvar -R: kruhový tvar -G: dělené provedení -D: plus přímé odsávání -S: plus vysokotlaké čištění s ručním m -A: plus vysokotlaké čištění s automatickým m -E: plus integrované čerpadlo na likvidaci odpadu Konstrukce 1 standardní provedení Konstrukce 2 s přímým odsáváním Konstrukce 3 s přímým odsáváním a ručně ovládaným vysokotlakým čištěním Konstrukce 4 s přímým odsáváním a automaticky ovládaným vysokotlakým čištěním

5 ACO odluãovaãe tukû s plnou likvidací odpadû (usazeniny, tuk a voda) Princip a funkce Tyto odlučovače tuků naleznou použití zejména v kuchyňských provozech nemocnic, domovů důchodců, velkokapacitních kuchyních, kantýnách a jatkách. Usazeniny zachyceného kalu a vrstva tuku se pomocí vysokotlakých trysek speciální orbitální čisticí hlavice cíleně rozrušují tlakem až 175 barů a homogenizují pro odčerpání. V závislosti na umístění může být obsah odlučovače vyčerpán potrubím instalovaným při stavbě přímo do vozidla pro likvidaci odpadu nebo může být vypumpován pomocí čerpadla, osazeného na odlučovači. Schéma funkce V hody v robku nezávislý na materiálu přítok odtok různé stavební tvary tuk technické vybavení dle potřeby a požadavků vysokotlaká pumpa pro vnitřní čištění vyprazdňovací čerpadlo usazeniny Schéma zabudování 5 1) odlučovač tuků 2) nádoba na odběr vzorků 3) čerpací zařízení 4) odpadní potrubí 5) spojka Storz 75 B 6) tlakové potrubí 7) čerpadla 8) čerpadlo pro odvodnění suterénu 9) odvětrávání odlučovače tuků 10) odvětrávání čerpadla 11) elastický prostup potrubí

6 ACO odluãovaãe tukû pro volné ustavení Modelová fiada ECO-JET -O ECO-JET -OD ECO-JET -R ECO-JET -RD ECO-JET -G ECO-JET -GD Konstrukce Tvar oválný kruhový dělený Vybavení bez s přímým bez s přímým bez s přímým přímého odsávání odsáváním DN65 přímého odsávání odsáváním DN65 přímého odsávání odsáváním DN65 POLYETYLEN V hody v robku volitelné průhledítko volitelná plnící jednotka kompaktní provedení, snadný transport a montáž volitelné průhledítko volitelná plnící jednotka segmentové provedení, snadný transport a montáž Schauglas optional Fülleinheit optional nízká hmotnost, snadná manipulace díky rozdělení na 3 samostatné části Jmen. velikost * 10* Jmenovité velikosti 15, 20 a dal í na poïádání *integrovan odbûr vzorkû 6 Modelová fiada LIPUREX -O LIPUREX -OD LIPUREX -R LIPUREX -RD Konstrukce Tvar oválný kruhový U LECHTILÁ OCEL Vybavení V hody v robku Jmen. velikost * 10* bez přímého odsávání s přímým odsáváním DN65 volitelné průhledítko volitelná plnící jednotka kompaktní provedení bez přímého odsávání s přímým odsáváním DN65 volitelné průhledítko volitelná plnící jednotka segmentové provedení Jmenovité velikosti 15, 20 a dal í na poïádání *integrovan odbûr vzorkû

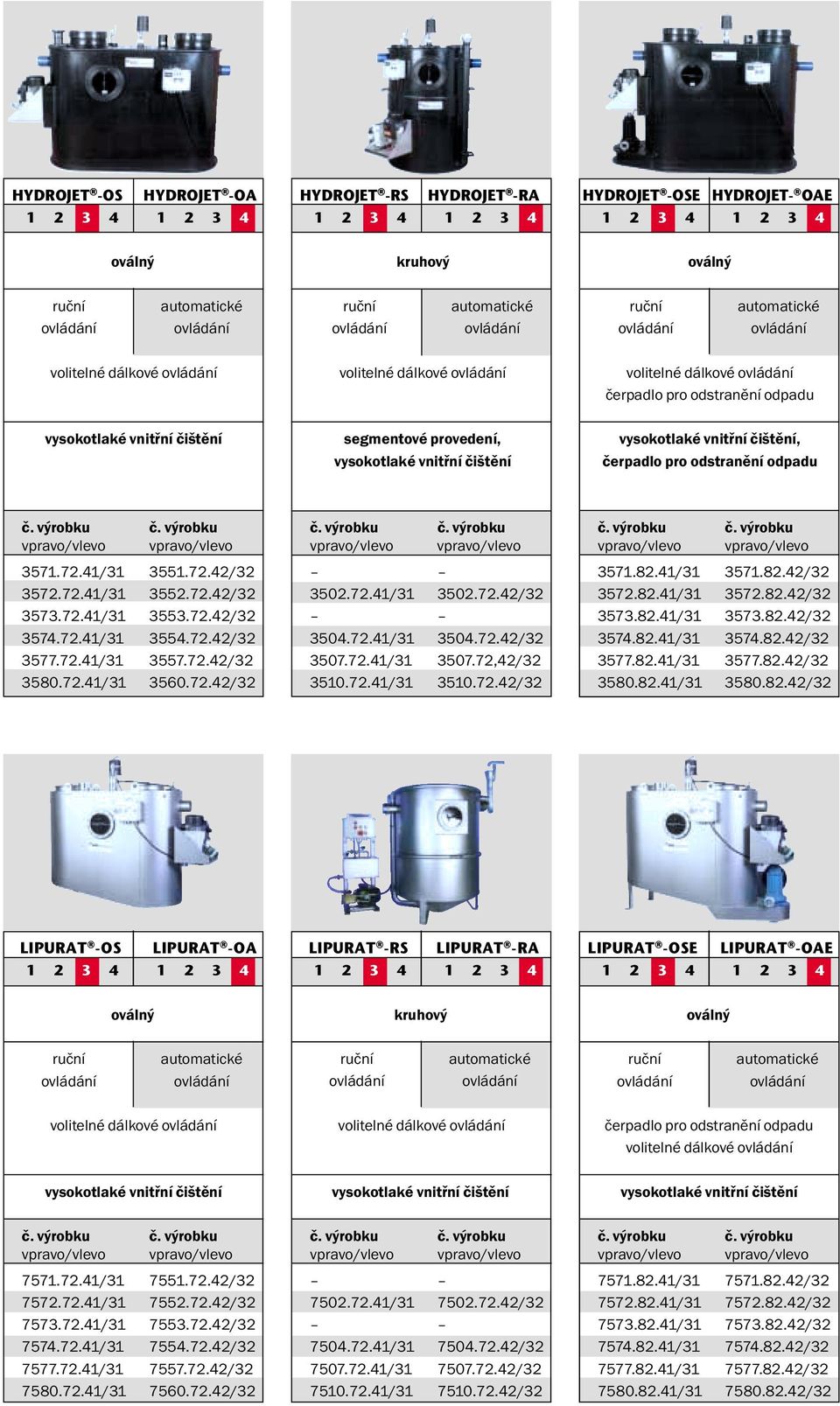

7 HYDROJET -OS HYDROJET -OA HYDROJET -RS HYDROJET -RA HYDROJET -OSE HYDROJET- OAE oválný kruhový oválný ruční automatické ruční automatické ruční automatické volitelné dálkové volitelné dálkové volitelné dálkové čerpadlo pro odstranění odpadu vysokotlaké vnitřní čištění segmentové provedení, vysokotlaké vnitřní čištění vysokotlaké vnitřní čištění, čerpadlo pro odstranění odpadu vpravo/vlevo vpravo/vlevo / / / / / / / / / / / /32 vpravo/vlevo vpravo/vlevo / / / / / ,42/ / /32 vpravo/vlevo vpravo/vlevo / / / / / / / / / / / /32 LIPURAT -OS LIPURAT -OA LIPURAT -RS LIPURAT -RA LIPURAT -OSE LIPURAT -OAE oválný kruhový oválný ruční automatické ruční automatické ruční automatické volitelné dálkové volitelné dálkové čerpadlo pro odstranění odpadu volitelné dálkové vysokotlaké vnitřní čištění vysokotlaké vnitřní čištění vysokotlaké vnitřní čištění vpravo/vlevo vpravo/vlevo / / / / / / / / / / / /32 vpravo/vlevo vpravo/vlevo / / / / / / / /32 vpravo/vlevo vpravo/vlevo / / / / / / / / / / / /32

8 âerpadla a odsávací zafiízení ACO v pfiípravû ECO-Mobil Pro odluãovaãe tukû NG 1 aï 4 doporuãujeme dvojité odsávací zafiízení pro odpadní vody a fekálie MULI-PE-Duo v hody v robku: čerpadlo s nízkou hlučností, šetřící energii žádné elektrické spínače uvnitř nádoby a na ní při použití za odlučovačem tuků lze doplnit provzdušnění zvlášť vhodné pro stánky s občerstvením a bufety vysoce kvalitní těsnění č. výrobku jen v provedení NG Pro odluãovaãe tukû od NG 7 doporuãujeme nasávací zafiízení pro odpadní vody KL-415-T-duo aï KL-475-T-duo v hody v robku: nádoba z ušlechtilé oceli nebo PE-HD možnost individuálního přizpůsobení (velikost nádoby, přítok, čerpadlo,...) teplotně stálý do 80 C pneumatické úrovňové spínání 8 LIPU-Mobil zvlášť vhodné pro stánky s občerstvením a bufety č. výrobku jen v provedení NG

9 Konstrukãní stupnû ACO Se systémem konstrukčních stupňů je snadné vybrat vhodné technické vybavení. Tento příklad uvádí odlučovač tuků z ušlechtilé oceli oválného tvaru pro volné ustavení s plnou likvidací odpadu (usazeniny, tuk a voda). 1 Konstrukãní stupeà: standardní provedení LIPUREX -O 2 Konstrukãní stupeà: s pfiím m odsáváním odpadû LIPUREX -OD 9 3 Konstrukãní stupeà: s pfiím m odsáváním odpadû, vysokotlak m vnitfiním ãi tûním a ruãním m LIPURAT -OSE 4 Konstrukãní stupeà: s pfiím m odsáváním odpadû, vysokotlak m vnitfiním ãi tûním a automatick m m LIPURAT -OAE

10 ACO - dílãí likvidace odpadu (usazeniny a tuk) Princip a funkce Hlavní použití tohoto typu odlučovače tuků je v kuchyňských gastronomických provozech, kantýnách a cateringových provozech. V horním konusu odlučovače se shromažďují tuky, kaly se usazují ve spodním konusu. Tuky se neustále udržují v tekutém stavu pomocí ohřevu horního konusu. Čištěná voda volně a nepřetržitě protéká odlučovačem Shromážděné usazeniny a tuk jsou dle potřeby 2 až 3 krát týdně plněny do připojených sběrných nádob o objemu 60 litrů. Schéma funkce V hody v robku 90% celého objemu odlučovače (voda) se neodstraňuje, díky tomu je zřetelná redukce nákladů na likvidaci odpadu i spotřebu čerstvé vody pro opětovné plnění přítok odtok žádné ukládání tuků na vnitřních stěnách odlučovače díky rychlému odstranění likvidace odpadu bez přerušení provozu a bez použití sacího vozu usazeniny tuk 10 Schéma zabudování 1) odlučovač tuků 2) nádoba na odběr vzorků 3) čerpací zařízení 4) sběrná nádoba tuků 5) sběrná nádoba usazenin 6) tlakové potrubí 7) čerpadla 8) čerpadlo pro odvodnění suterénu 9) odvětrávání odlučovače tuků 10) odvětrávání čerpadla 11) elastický prostup potrubí

11 Odluãovaãe tukû ACO dílãí likvidace odpadu Oblasti pouïití Ruãní LIPATOR odlučovač čerstvého tuku z ušlechtilé oceli NG 2,4,7,10,15 s integrovanou kalovou jímkou dle DIN 4040, pren 1825 pro volné ustavení v prostorách chráněných před mrazem se zkušebním atestem LGA. Automatické LIPATOMAT odlučovač čerstvého tuku z ušlechtilé oceli NG 2,4,7,10,15 s integrovanou kalovou jímkou dle DIN 4040, pren 1825 a programovým m pro volné ustavení v prostorách chráněných před mrazem se zkušebním atestem LGA. pohostinství velké kuchyně cateringové provozy speciální restaurace ve spojení se zařízeními na likvidaci mokrého odpadu V hody v robku dílčí likvidace odpadu (pouze usazeniny a tuk) jednoduchá montáž pomocí segmentového způsobu konstrukce Vybavení elektrické vyhřívání horního konusu (230 V, 50 Hz, 800 W) 2 kompletní a 2 náhradní sběrné nádoby o objemu 60l přítok/odtok DN..., vhodné pro přípojku SML dle DIN hřeblové zařízení s 1-fázovým motorem na střídavý proud ve spodní části skříně (230 V, 50 Hz, 16 W) odběr tuků a kalů, vždy s kulovými kohouty DN 60 (ovládané elektricky u LIPATOMAT ), vizuální kontrola a pružná hadice 11 Nejvût í samostatn díl Celková PrÛmûr V robek NG ã. v robku DN hmotnost kg x v ka mm hmotnost kg LIPATOR x x x x x LIPATOMAT x x x x x

12 Odluãovaãe tukû ECO-FPI pro zabudování do zemû S novým odlučovačem tuků ACO ECO-FPI pro zabudování do země přestavuje ACO zařízení pro odlučování tuků, které spojuje optimální náklady a obsluhu. NG 1,2,3,4 Zabudování odlučovačů tuků ACO ECO-FPI je zcela bez problémů a připojení trvá velmi krátký čas. V hody ECO FPI Nízké náklady na zabudování díky malému množství vykopané zeminy a tedy i nízkým nákladům na její odvoz není třeba použít těžký jeřáb vstup 600 typový štítek hrdlo šachty SH-M 1000/625x300 č. výr odběr vzorků Úspora místa díky inteligentní konstrukci (kalová jímka, odlučovač tuků a odběr vzorků v jedné nádobě) díky kompaktnímu způsobu konstrukce při stejném výkonu odlučovač kalová jímka myšlená dělící čára odlučovač/kalová jímka Jednoduchá montáž složení, usazení a vyrovnání je možno provést bez problémů přímo v základové jámě Materiál PE (polyetylen) je robustní, odolný proti kyselinám a korozi. Tím je zaručena odolnost vůči mastným kyselinám zevnitř a proti agresivním vodám a půdám zvenčí. 12 Dodatečná úprava nátěr nebo dodatečný nátěr není nutný. Místo nákladné sanace: rychlé a levné obnovení. hmot. vnûj í rozmûr v mm v NG DN Ø DN H1 H2 H3H4 Kl. B H5 Kl. D Kl. B H6 Kl. D kg v robek KL. B KL. D KL. B KL. D KL. B KL. D KL. B KL. D KL. B KL. D KL. B KL. D Pro zabudování do zemû je k dispozici téï kompletní fiada odluãovaãû tukû ACO LIPUMAX ze Ïelezobetonu.
