1 II. Prvky pro výstavbu kanalizací trubní a šachtový program technický katalog

2 OBSAH obchodní informace trouby hrdlové a dříkové 300 TBH 300/2400 TBH(TZH)-Q 300/2400 IT TBH(TZH)-Q 300/ TBH 400/2500 TBH(TZH)-Q 400/2500 IT TBH(TZH)-Q 400/ TBH(TZH) 500/2500 TBH(TZH)-Q 500/2500 IT TBH(TZH)-Q 500/ TBH(TZH) 600/2500 TBH(TZH)-Q 600/2500 IT TBH(TZH)-Q 600/ TBH(TZH) 800/2500 TBH(TZH)-Q 800/2500 IT TBH(TZH)-Q 800/ trouby přímé TBP-Q 300/1000 TBP-Q 600/ trouby patkové TBP 3/10, TBP 3/15 TBP 3/20, TBP 3/ podkladní prahy IZX 10/60, IZX 12/80 IZX 14/ šachtový program TBZ-Q dno TBZ-Q dno 1200, TBS-Q 1000/1000/120(90) skruž TBS-Q 1000/500/120(90) skruž TBS-Q 1000/250/120(90) skruž TZK-Q 1000/200 přechod. deska TZK-Q 1700/200 přechod. deska TBR-Q 1000/600/120(90) kónus TBW-Q prstenec TBS-Q 800/250/90; 800/500/90; 800/1000/90 skruž TZK-Q 800(600)/200 přechod. deska TBR-Q 1000/800/90; 800/600/90 kónus poklopy poklop tř. A TBN-Q Begu A15 bez odvětrání TBN-Q litinový A15 bez odvětrání 2.6.1

3 OBSAH poklopy poklop tř. B TBN-Q Begu B125 bez odvětrání TBN-Q Begu B125 s odvětráním TBN-Q litinový B125 s odvětráním poklop tř. D TBN-Q Begu D400 bez odvětrání TBN-Q Begu D400 s odvětráním TBN-Q litinový D400 bez odvětrání TBN-Q litinový D400 s odvětráním poklop tř. E TBN-Q Begu E600 s odvětráním sestava meliorační šachtice 600mm mm studniční poklop TBS 1300/ uliční vpusti TBV 3z - sifon TBV 1 - dno TBV 2 - dno TBV 3 - skruž s otvorem TBV 6 - skruž středová TBV 5 - skruž horní TBV 10 - vyrovnávací prstenec TBV 11 - konus kalový koš mříž D 400 mříž C dvorní vpusti TBD 1 - spodní díl TBD 2 - kalová prohlubeň TBD 6 - střední díl TBD 3 - přípojný díl TBD 10a - vyrovnávací prstenec TBD držák kalového koše kalový koš mříž s rámem A 15, B výrobní list šachtového dna všeobecné prodejní a dodací podmínky zásady pro montáž šachtových prvků a trub kvalita a jakost

4 Komplexní servis: obchodní a dodavatelské informace Poskytujeme poradenskou službu, odborné konzultace k technickým řešením, stavební projekty. Zasíláme kompletní technické materiály zdarma. Realizujeme kompletní pokládku dlažby. Na přání zákazníka zajiš ujeme automobilovou přepravu po celé ČR. Speciální přeprava - auto s hydraulickou rukou. Po předchozí dohodě možnost nakládky i mimo stanovenou provozní dobu. Bezplatná nakládka zboží ve výrobním areálu. Prodej dlažeb po jednotlivých vrstvách, ostatních výrobků po jednotlivých kusech, bez navýšení ceny. Nákup zboží elektronickou cestou - inshop adresa: Balení výrobků: Zboží je dodáváno na dřevěných vratných EUR paletách rozměru 120 x 80 cm. Zboží je na paletách zajištěno ocelovou nebo PET páskou a polyetylenovou folií. Termín dodávky: Na základě potvrzené objednávky okamžitě. V dohodnutém termínu, není-li zboží skladem. Způsob úhrady: Fakturou, na základě uzavřené kupní smlouvy. Zálohovou fakturou. Hotově při odběru zboží. kontakty Způsob nakládky: Zboží je nakládáno vysokozdvižnými vozíky. Sortiment trub a šachet je na požádání možné nakládat věžovým jeřábem. Prodej a expedice: Provozní doba: duben - listopad Po - Pá 6,15-17,00 hod prosinec - březen Po - Pá 6,15-14,00 hod divize Prefa Zbůch Sokolská 464, Zbůch tel.: fax: prefa@babc.cz http: obchodní oddělení: , , 180 příprava výroby: divize Transportbeton betonárna Zbůch Sokolská 464, Zbůch obchodní oddělení: dispečer betonárny: fax: jmacholan@babc.cz betonárna Zruč u Plzně Stavařská 206, Zruč, tel.: , fax: obchodní zastoupení Praha tel.: fax: prefa@babc.cz obchodní zastoupení České Budějovice Školní 4, České Budějovice tel.: tel./fax: mceska@babc.cz

5 2.1.1 TBH 300/ trouby hrdlové a dříkové 300 Ø430 Ø300 Stavební délka: mm a mm pro stavby kanalizací na odvedení povrchových a splaškových vod pro utěsnění spoje nutno použít trouby s integrovaným pryžovým těsněním před montáží se musí vždy odstranit fixační polystyrenový prstenec v hrdle trouby dodávka též v provedení dřík - dřík TBH TZH 300/ TBH-Q TZH-Q 300/2400 IT Ø TBH-Q 300/ Ø430 Ø TBH-Q TZH-Q 300/2200 vnitřní délka tl. stěny TBH 300/2400 trouba hrdlová ks TBH-Q 300/2400 IT trouba hrdlová ks TBH-Q 300/2200 trouba dříková ks únosnost nakládané Pu knm -1 HRK 27t návěs 24t 2.1.1

6 TBH TZH 400/2500 trouby hrdlové a dříkové 400 Stavební délka: mm a mm TBH 400/ Ø550 Ø pro stavby kanalizací na odvedení povrchových a splaškových vod pro utěsnění spoje nutno použít trouby s integrovaným pryžovým těsněním před montáží se musí vždy odstranit fixační polystyrenový prstenec v hrdle trouby dodávka též v provedení dřík - dřík TBH-Q TZH-Q 400/2500 IT Ø TBH-Q 400/ Ø550 Ø TBH-Q TZH-Q 400/ vnitřní délka tl. stěny TBH 400/2500 trouba hrdlová ks TBH-Q 400/2500 IT trouba hrdlová ks TBH-Q 400/2200 trouba dříková ks TZH 400/2500 železobetonová trouba ks TZH-Q 400/2500 IT železobetonová trouba ks TZH-Q 400/2200 železobetonová trouba dříková ks únosnost nakládané Pu knm -1 HRK 27t návěs 24t 2.1.2

7 2.1.3 trouby hrdlové a dříkové 500 TBH TZH TBH 500/ / Ø670 Ø500 Stavební délka: mm a mm pro stavby kanalizací na odvedení povrchových a splaškových vod pro utěsnění spoje nutno použít trouby s integrovaným pryžovým těsněním před montáží se musí vždy odstranit fixační polystyrenový prstenec v hrdle trouby dodávka též v provedení dřík - dřík Ø TBH-Q TZH-Q 500/2500 IT TBH-Q 500/ Ø670 Ø TBH-Q TZH-Q 500/2200 vnitřní délka tl. stěny TBH 500/2500 trouba hrdlová ks TBH-Q 500/2500 IT trouba hrdlová ks TBH-Q 500/2200 trouba dříková ks TZH 500/2500 železobetonová trouba ks TZH-Q 500/2500 IT železobetonová trouba ks TZH-Q 500/2200 železobetonová trouba dříková ks únosnost nakládané Pu knm -1 HRK 27t návěs 24t 2.1.3

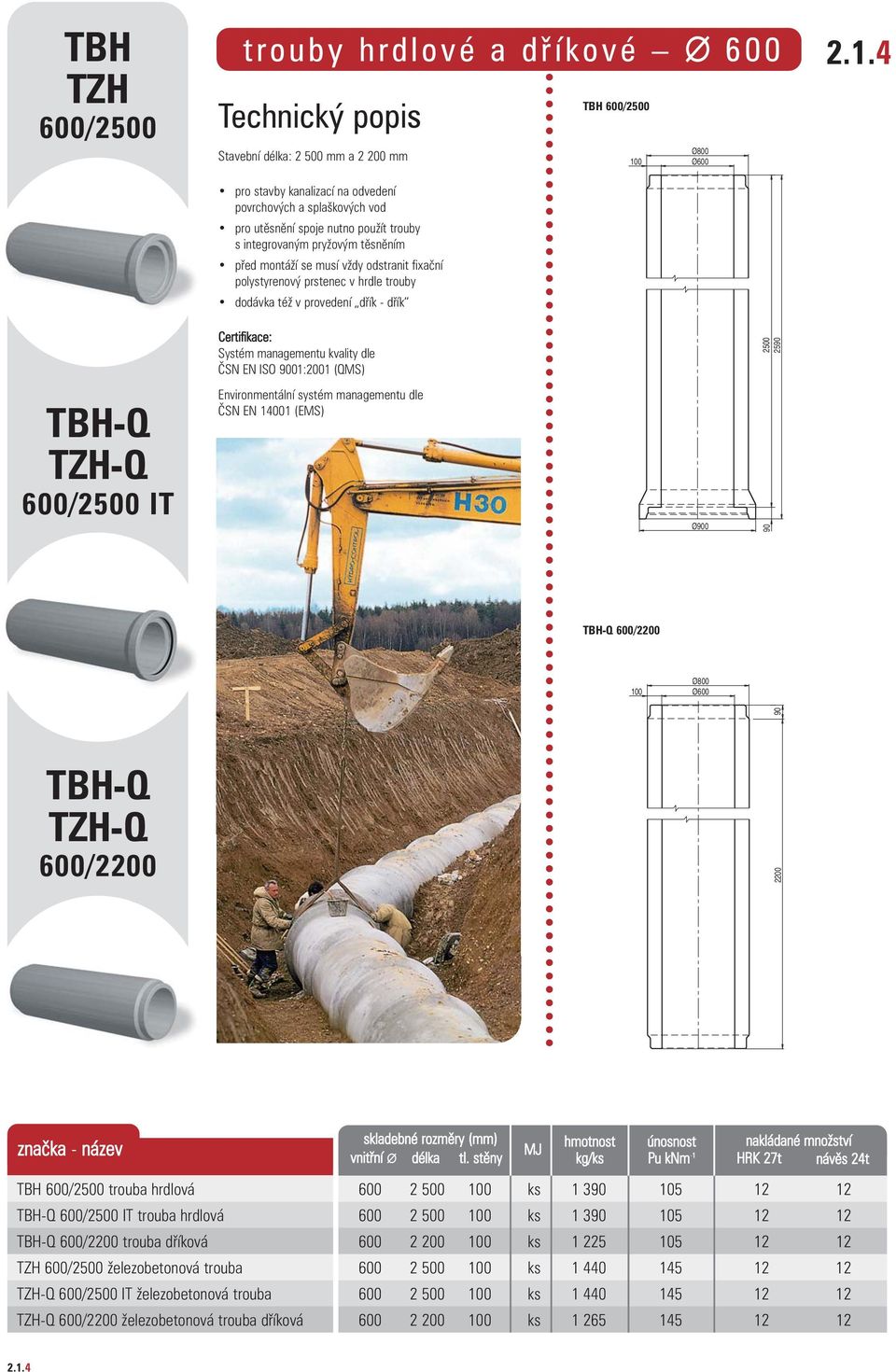

8 TBH TZH 600/2500 trouby hrdlové a dříkové 600 Stavební délka: mm a mm TBH 600/ Ø800 Ø pro stavby kanalizací na odvedení povrchových a splaškových vod pro utěsnění spoje nutno použít trouby s integrovaným pryžovým těsněním před montáží se musí vždy odstranit fixační polystyrenový prstenec v hrdle trouby dodávka též v provedení dřík - dřík TBH-Q TZH-Q 600/2500 IT Ø TBH-Q 600/ Ø800 Ø600 TBH-Q TZH-Q 600/ vnitřní délka tl. stěny TBH 600/2500 trouba hrdlová ks TBH-Q 600/2500 IT trouba hrdlová ks TBH-Q 600/2200 trouba dříková ks TZH 600/2500 železobetonová trouba ks TZH-Q 600/2500 IT železobetonová trouba ks TZH-Q 600/2200 železobetonová trouba dříková ks únosnost nakládané Pu knm -1 HRK 27t návěs 24t 2.1.4

9 2.1.5 trouby hrdlové a dříkové 800 TBH TZH TBH 800/ / Ø1060 Ø800 Stavební délka: mm a mm pro stavby kanalizací na odvedení povrchových a splaškových vod pro utěsnění spoje nutno použít trouby s integrovaným pryžovým těsněním před montáží se musí vždy odstranit fixační polystyrenový prstenec v hrdle trouby dodávka též v provedení dřík - dřík Ø TBH-Q TZH-Q 800/2500 IT TBH-Q 800/ Ø1060 Ø TBH-Q TZH-Q 800/2200 vnitřní délka tl. stěny TBH 800/2500 trouba hrdlová ks TBH-Q 800/2500 IT trouba hrdlová ks TBH-Q 800/2200 trouba dříková ks TZH 800/2500 železobetonová trouba ks TZH-Q 800/2500 IT železobetonová trouba ks TZH-Q 800/2200 železobetonová trouba dříková ks únosnost nakládané Pu knm -1 HRK+vlek návěs 24t 2.1.5

10 TBP-Q 300 mm Stavební délka: mm pro stavby kanalizací, propustků a vodotečí na odvedení povrchových vod trouby s perem a polodrážkou spojované na sraz trouby přímé TBP-Q 300/ Ø Ø mm TBP-Q 600/ Ø720 Ø vnitřní délka tl. stěny TBP-Q 300/1000 trouba přímá ks TBP-Q 600/1000 trouba přímá ks únosnost nakládané Pu knm -1 HRK 27t návěs 24t 2.2.1

11 2.3.1 TBP 3/10 a 3/15 trouby patkové TBP 3/10 32 Ø100, Stavební délka: mm pro stavby kanalizací, propustků a vodotečí na odvedení povrchových vod trouby s perem a polodrážkou spojované na sraz 32 3/15 TBP 3/20 a 3/ Ø200,400 3/ /40 vnitřní délka tl. stěny únosnost Pu knm -1 kg/pal. HRK 27t návěs 24t TBP 3/10 trouba přímá patková ks TBP 3/15 trouba přímá patková ks TBP 3/20 trouba přímá patková ks TBP 3/40 trouba přímá patková ks volně

12 IZX 10/60 podkladní prahy pomocný montážní prvek umožňující snadné uložení trub do předepsané nivelity a provedení dokonalého zhutnění sedla pod potrubím IZX 10/60 pro trouby mm IZX 12/80 pro trouby mm IZX 14/120 pro trouby mm IZX 10/ R R / IZX 12/ / IZX 14/120 délka šířka výška IZX 10/60 podkladní práh /120 ks IZX 12/80 podkladní práh /110 ks IZX 14/120 podkladní práh /140 ks kg/pal HRK 27t návěs 24t 2.4.1

13 2.5.1 šachtový program šachtové dno TBZ-Q TBZ-Q dno dno 150 D D D1 150 H1 prvek z hutného vibrolitého nebo vibrolisovaného betonu tvoří spodní část napojovacích a kontrolních šachet na veškerých kanalizačních řadech otvory v bocích pro napojení trubního vedení jsou provedeny na zakázku dle konkrétní projektové dokumentace otvor je osazen vložkou stejného materiálu jako napojované potrubí (na zakázku) uvnitř dna je vytvarována kyneta navazující na otvory beton třídy C 40/50 druhy kynet pro zvýšení odolnosti proti působení agresivního prostředí: kameninové, čedičové, plastové obložení. v příloze je uveden výrobní list pro stanovení úhlů vtoků a výtoků šachtového dna v případě použití sestavy s litinovými stupadly musi být prvek TBS-Q 1000/250/120(90) v sestavě šachty osazen vždy jako první na šachtové dno (z důvodu střídání stupadel) H1 H Dn stavební rozměry (mm) H H1 TBZ-Q 1000/ TBZ-Q 1000/ TBZ-Q 1000/ TBZ-Q 1000/ D1 D H D1 - vnitřní průměr, D - vnější půměr, H - světlá výška šachtového dna (stav.výška); H1 - celková výška šachtového dna H1 pro potrubí max. DN plast kam./beton TBZ-Q 1000/500 šachtové dno ks TBZ-Q 1000/700 šachtové dno ks TBZ-Q 1000/800 šachtové dno ks TBZ-Q 1000/1000 šachtové dno ks HRK 27t návěs 24t 2.5.1

14 TBZ-Q dno šachtový program šachtové dno prvek z hutného vibrolitého betonu tvoří spodní část napojovacích a kontrolních šachet na veškerých kanalizačních řadech otvory v bocích pro napojení trubního vedení jsou provedeny na zakázku dle konkrétní projektové dokumentace otvor je osazen vložkou stejného materiálu jako napojované potrubí (na zakázku) uvnitř dna je vytvarována kyneta navazující na otvory beton třídy C 40/50 druhy kynet pro zvýšení odolnosti proti působení agresivního prostředí: kameninové, čedičové, plastové obložení se používá pro napojení potrubí DN se používá pro napojení potrubí DN TBZ-Q dno D H H stavební rozměry (mm) H H1 TBZ-Q 1200/ TBZ-Q 1700/ D1 D H D1 - vnitřní průměr, D - vnější půměr, H - světlá výška šachtového dna (stav.výška); H1 - celková výška šachtového dna H1 pro potrubí max. DN plast kam./beton TBZ-Q 1200/1200 šachtové dno ks TBZ-Q 1700/1850 šachtové dno ks HRK 27t návěs 24t

15 2.5.2 šachtový program skruž TBS-Q TBS-Q 1000/1000/ Ø1113 Ø1090 Ø1240 (1180) Ø1090 Ø1000 Ø1113 DETAIL SPOJE SKRUŽÍ prvek z hutného vibrolisovaného betonu prvek pro sestavení požadované výšky šachty nepropustnost garantována dle ČSN a DIN beton dílců je odolný proti vlivům vody a CHRL dle ČSN prvek osazen litinovými nebo oceloplastovými stupadly dle požadavku zákazníka v případě použití sestavy s litinovými stupadly musi být prvek TBS-Q 1000/250/120(90) v sestavě šachty osazen vždy jako první na šachtové dno (z důvodu střídání stupadel) 1000/1000/ Ø LITINOVÉ STUPADLO A 272 A 150 OCELOPLASTOVÉ STUPADLO 330 tl. stěny vnitřní výška TBS-Q 1000/1000/90 skruž ks TBS-Q 1000/1000/90 SP skruž ks TBS-Q 1000/1000/120 skruž ks TBS-Q 1000/1000/120 SL skruž ks TBS-Q 1000/1000/120 SP skruž ks únosnost Pu knm -1 SL - stupadlo litinové, SP - stupadlo plastové HRK 27t návěs 24t 2.5.2

16 TBS-Q šachtový program skruž 1000/500/90 TBS-Q 1000/500/90(120) 1000/500/120 Ø1240 (1180) prvek z hutného vibrolisovaného betonu prvek pro sestavení požadované výšky šachty nepropustnost garantována dle ČSN a DIN beton dílců je odolný proti vlivům vody a CHRL dle ČSN prvek osazen litinovými nebo oceloplastovými stupadly dle požadavku zákazníka v případě použití sestavy s litinovými stupadly musi být prvek TBS-Q 1000/250/120(90) v sestavě šachty osazen vždy jako první na šachtové dno (z důvodu střídání stupadel) (90) Ø1090 Ø1000 Ø LITINOVÉ STUPADL A 272 A DETAIL SPOJE SKRUŽÍ Ø1113 Ø Ø OCELOPLASTOVÉ STUPADLO 330 únosnost Pu knm -1 SL - stupadlo litinové, SP - stupadlo plastové HRK 27t návěs 24t vnitřní výška tl. stěny TBS-Q 1000/500/90 skruž ks TBS-Q 1000/500/90 SP skruž ks TBS-Q 1000/500/120 skruž ks TBS-Q 1000/500/120 SL skruž ks TBS-Q 1000/500/120 SP skruž ks

17 2.5.4 TBS-Q 1000/250/90(120) (90) šachtový program skruž Ø1240 (1180) Ø1090 Ø1000 Ø LITINOVÉ STUPADLO prvek z hutného vibrolisovaného betonu prvek pro sestavení požadované výšky šachty nepropustnost garantována dle ČSN a DIN beton dílců je odolný proti vlivům vody a CHRL dle ČSN prvek osazen litinovými nebo oceloplastovými stupadly dle požadavku zákazníka v případě použití sestavy s litinovými stupadly musi být prvek TBS-Q 1000/250/120(90) v sestavě šachty osazen vždy jako první na šachtové dno (z důvodu střídání stupadel) TBS-Q 1000/250/ /250/120 A 135 A DETAIL SPOJE SKRUŽÍ 120 Ø1113 Ø Ø OCELOPLASTOVÉ STUPADLO 330 tl. stěny vnitřní výška únosnost Pu knm -1 SL - stupadlo litinové, SP - stupadlo plastové HRK 27t návěs 24t TBS-Q 1000/250/90 skruž ks TBS-Q 1000/250/90 SP skruž ks TBS-Q 1000/250/120 skruž ks TBS-Q 1000/250/120 SL skruž ks TBS-Q 1000/250/120 SP skruž ks

18 TZK-Q 1000/200 šachtový program přechodová deska TZK-Q 1000(600)/ prvek z hutného vibrolitého betonu přechodová deska se osazuje do zámku na šachtovou skruž všude tam, kde není dostatek výšky pro osazení konusu nebo k přechodu z průměru 1200 mm na 1000 mm. V této přechodové desce je proto osazeno stupadlo. lze osadit přímo na šachtové dno TZK-Q 1200(600)/ DETAIL SPOJE SKRUŽÍ TZK-Q 1200(1000)/ Ø1113 Ø Ø tl. stěny vnitřní výška TZK-Q 1000(600)/200 přech. deska 625/ ks TZK-Q 1200(600)/200 přech. deska 625/ ks TZK-Q 1200(1000)/250 přech. deska 1000/ ks únosnost Pu knm -1 HRK 27t návěs 24t 2.5.5

19 TZK-Q 1700(600)/200 šachtový program přechodová deska prvek z hutného vibrolitého betonu přechodová deska se osazuje do zámku na šachtovou skruž všude tam, kde není dostatek výšky pro osazení konusu nebo k přechodu z průměru 1200 mm na 1000 mm. V této přechodové desce je proto osazeno stupadlo. prvek umožňuje přechod z průměru šachtového dna na průměr skruže, respektive umožňuje osazení poklopu lze osadit přímo na šachtové dno TZK-Q 1700/200 TZK-Q 1700(1000)/ DETAIL SPOJE SKRUŽÍ Ø1113 Ø Ø tl. stěny vnitřní výška TZK-Q 1700(600)/200 přech. deska 625/ ks volně TZK-Q 1700(1000)/250 přech. deska 1000/ ks volně únosnost Pu knm -1 HRK 27t návěs 24t

20 625 TBR-Q 1000/600/ /600/120 šachtový program konus prvek z hutného vibrolisovaného betonu skruž přechodová (=konus) s proměnlivým průměrem umožňuje přechod mezi šachtovou skruží a poklopem, případně vyrovnávacím prstencem prvek osazen jedním plastovým a kapsovým stupadlem v případě použití sestavy s litinovými stupadly musi být prvek TBS-Q 1000/250/120(90) v sestavě šachty osazen vždy jako první na šachtové dno (z důvodu střídání stupadel) TBR-Q 1000/600/90(120) konus (120) tl. stěny vnitřní výška TBR-Q 1000/600/90 SPK konus 625/ / ks TBR-Q 1000/600/120 SLK konus 625/ / ks TBR-Q 1000/600/120 SPK konus 625/ / ks SLK - stupadlo litinové a kapsové, SPK - stupadlo plastové a kapsové únosnost Pu knm -1 HRK 27t návěs 24t 2.5.6

21 šachtový program prstenec TBW-Q TBW-Q prstenec prstenec Ø865 Ø805 Ø795 Ø625 Ø785 Ø795 prvek z hutného vibrolisovaného betonu vyrovnávací prstence se osazují do zámku na konus (přechodovou desku) do lože z cementové malty k dosažení přesné výšky sestavené kanalizační šachty šikmé prstence pro komunikace s příčným sklonem TBW-Q prstenec šikmý Ø865 Ø805 Ø795 Ø Ø785 Ø795 tl. stěny vnější výška ks/paket kg/pak. HRK 27t návěs 24t TBW-Q 600/60/90 prstenec ks TBW-Q 600/80/90 prstenec ks TBW-Q 600/100/90 prstenec ks TBW-Q prstenec šikmý - spád 3% ks TBW-Q 600/40/120 prstenec ks TBW-Q 600/60/120 prstenec ks TBW-Q 600/80/120 prstenec ks TBW-Q 600/100/120 prstenec ks TBW-Q 600/120/120 prstenec ks TBW-Q prstenec šikmý - spád 3% ks

22 Ø800 TBS-Q 800/1000/90 800/500/90 800/250/90 skruže pražský normál prvek z hutného vibrolitého betonu sestava kanalizační šachty pražský normál se používá na kanalizačních řadech uložených ve větších hloubkách dno šachty se používá stejného průměru jako u klasických šachet, které jsou v celé své délce 1000mm z 1000mm následuje přechod na 800mm a v tomto profilu je provedena převážná část stoupací výšky šachty profil skruží 800mm se používá zejména z hlediska bezpečnosti, poskytuje možnost opory a odpočinku při průlezu obsluhy skruže 800mm se používají též jako meliorační šachty nebo revizní šachty na domovních přípojkách (mělké uložení potrubí) nebo jako prvky pro studniční program skruže jsou osazeny oceloplastovými stupadly prvky odpovídají normě ČSN EN 1917 TBS-Q 800/1000/ TBS-Q 800/500/90 A-A A-A TBS-Q 800/250/ Ø980 SL - stupadlo litinové, SP - stupadlo plastové vnitřní výška tl. stěny nakládané HRK 27t návěs 24t TBS-Q 800/250/ ks TBS-Q 800/250/90 + SP ks TBS-Q 800/500/ ks TBS-Q 800/500/90 + SP ks TBS-Q 800/1000/ ks TBS-Q 800/1000/90 + SP ks

23 2.5.9 TBR-Q 1000/800/90 konus konus pražský normál 79 Ø800 A-A A-A Ø prvek z hutného vibrolisovaného betonu skruž přechodová (=konus) s proměnlivým průměrem umožňuje přechod mezi šachtovou skruží a poklopem, případně vyrovnávacím prstencem - respektive meziskruží TBR-Q 800/600 prvek je osazen jedním plastovým a kapsovým stupadlem TBR-Q 1000/800 prvek je osazen dvěma plastovými stupadly TBR-Q 800/600/ /800/90 TZK-Q 800(600) TBR-Q 800/600/90 konus A-A Ø980 Ø625 TZK-Q 800(600) SP - stupadlo plastové, SPK - stupadlo plastové a kapsové vnitřní výška tl. stěny nakládané HRK 27t návěs 24t TBR-Q 1000/800/90 +SP kónus 1000/ / ks TBR-Q 800/600/90 + SPK kónus 800/ / ks tl. stěny vnitřní výška TZK-Q 800(600)/200 přech. deska 625/ ks únosnost Pu knm -1 HRK 27t návěs 24t 2.5.9

24 TBN-Q BEGU A15 bez odvětrání šachtový program poklop tř.a pro zakrytí vstupních šachet umístěných v parkových a sadových nepojížděných plochách litinový A15 bez odvětrání TBN-Q Begu A15 bez odvětrání TBN-Q litinový A15 bez odvětrání Ø750 Ø643 Ø750 Ø Ø605 Ø625 Ø605 Ø625 vnější vnitřní výška TBN-Q BEGU A15 bez odvětrání ks TBN-Q litinový A15 bez odvětrání ks kg/pal. HRK 27t návěs 24t 2.6.1

25 2.6.2 šachtový program poklop tř.b pro zakrytí vstupních šachet umístěných v jízdních pruzích vozovek a parkovacích plochách pojížděných osobními a lehkými nákladními vozidly TBN-Q 1.6 BEGU B 125 bez odvětrání TBN-Q Begu B 125 bez odvětrání / s odvětráním Ø750 Ø648 TBN-Q litinový B 125 bez odvětrání Ø750 Ø648 BEGU B 125 s odvětráním Ø605 Ø625 Ø605 Ø625 litinový B 125 bez odvětrání vnější vnitřní výška TBN-Q BEGU B125 bez odvětrání ks TBN-Q BEGU B125 s odvětráním ks TBN-Q litinový B125 bez odvětrání ks kg/pal. HRK 27t návěs 24t 2.6.2

26 TBN-Q BEGU D400 bez odvětrání šachtový program poklop tř.d pro zakrytí vstupních šachet umístěných v jízdních pruzích vozovek a parkovacích plochách pojížděných těžkými nákladními vozidly s odvětráním TBN-Q Begu D 400 bez odvětrání Ø785 Ø680 TBN-Q Begu D 400 s odvětráním Ø785 Ø Ø610 Ø625 Ø610 Ø625 litinový D400 bez odvětrání TBN-Q litinový D 400 bez odvětrání TBN-Q litinový D 400 s odvětráním Ø785 Ø680 Ø785 Ø Ø610 Ø625 Ø610 Ø625 s odvětráním LOGO vnější vnitřní výška TBN-Q BEGU D400 bez odvětrání ks TBN-Q BEGU D400 s odvětráním ks TBN-Q litinový D400 bez odvětrání ks TBN-Q litinový D400 s odvětráním ks kg/pal. HRK 27t návěs 24t 2.6.3

27 2.6.4 šachtový program poklop tř.e TBN-Q pro zakrytí vstupních šachet umístěných v jízdních pruzích vozovek (intenzivní provoz) pojížděných těžkými nákladními vozidly BEGU E 600 s odvětráním TBN-Q Begu E 600 s odvětráním Ø785 Ø Ø610 Ø625 vnější vnitřní výška TBN-Q BEGU E600 s odvětráním ks kg/pal. HRK 27t návěs 24t 2.6.4

28 průměr 600 mm sestava meliorační šachtice RD 16 průměry a umístění vývrtů lze změnit na přání zákazníka Zákrytová deska TZN 730/130 výrobek má osazen kotevní závěsný prvek pro manipulaci lanovým okem ( 16 mm) Skruž meliorační šachtice TBP 600/1000-1/2 Skruž meliorační šachtice s vývrty TBP 600/

29 2.7.2 sestava meliorační šachtice průměr 800 mm 1000 Zákrytová deska TZN-Q 1000/120 výrobek má osazen kotevní závěsný prvek pro manipulaci lanovým okem ( 16 mm) Skruž meliorační šachtice TBS 800/250/90 Skruž meliorační šachtice TBS 800/500/90 Skruž meliorační šachtice s vývrty TBS 800/1000/90 průměry a umístění vývrtů lze změnit na přání zákazníka RD

30 TBS 1300/80 studniční poklop prvek z hutného vibrolitého betonu dvoudílný prvek, spojení na sraz pro překrytí studní a jímek, lze použít obou dílů bez otvoru nebo s otvorem pro osazení pumpy TBS 1300/80 Ø , 1500, , 1500, , 100, 120 výška kg/pal. HRK 27t návěs 24t TBS 1300/80 poklop studniční ks TBS 1500/100 poklop studniční ks TBS 2000/120 poklop studniční ks qn knm -2 qn - dovolené užitné zatížení desky bez vlastní tíhy dílce 2.8.1

31 2.9.1 přípojný díl s pachovým uzávěrem a s výtokem se osazuje zpravidla na spodní díl s kalovou prohlubní napojení pouze na PVC potrubí 150, 200 mm při napojení na jiné potrubí nutno použít přechodový kus spojení dílů na těsnící pěnu pro zajištění vodotěsnosti uliční vpusti TBV 3z TBV 3z Ø Ø vnější vnitřní výška HRK 27t návěs 24t TBV 3z skruž se zápachovou uzávěrou DN 150 PVC ks volně TBV 3z skruž se zápachovou uzávěrou DN 200 PVC ks volně

32 uliční vpusti TBV 1 TBV 2 dna s přímým výtokem se používájí tam, kde není požadavek zajistit uliční vpus pachovým uzávěrem (kanalizace pro povrchové vody) umožňuje řešit výtok s napojením na PVC a kameninu TBV 1 Ø Ø150 Ø222 TBV 2 Ø550 Ø vnější vnitřní výška kg/pal. HRK 27t návěs 24t TBV 1a dno s výtokem DN ks TBV 1a dno s výtokem DN 150 PVC ks TBV 1d dno s výtokem DN ks TBV 1d dno s výtokem DN 200 PVC ks TBV 1e dno průtočné DN 150 PVC / ks TBV 2a dno s kalovou prohlubní ks

33 2.9.3 uliční vpusti TBV 3 přípojný díl s výtokem se osazuje zpravidla na spodní díl s kalovou prohlubní, vně tohoto dílu se montuje pachový uzávěr (sifon) možnost použití jako přítok umožňuje napojení na PVC i kameninové potrubí TBV 3 Ø Ø150 Ø Ø550 vnější vnitřní výška kg/pal. HRK 27t návěs 24t TBV 3a skruž s otvorem DN ks TBV 3a skruž s otvorem DN 150 PVC ks TBV 3d skruž s otvorem DN ks TBV 3d skruž s otvorem DN 200 PVC ks

34 TBV 6 TBV 5 uliční vpusti prvky pro sestavení požadované výšky uliční vpusti TBV 6 Ø , 295, , 322.5, Ø450 TBV 5 Ø , 295, , 322.5, Ø450 vnější vnitřní výška kg/pal. HRK 27t návěs 24t TBV 5b skruž horní ks TBV 5c skruž horní ks TBV 5d skruž horní ks TBV 6a skruž středová ks TBV 6b skruž středová ks TBV 6d skruž středová ks

35 2.9.5 uliční vpusti TBV 10b vyrovnávací prstence se osazují na horní díl uliční vpusti pod mříž s rámem zajiš ují pevné a jednoduché uložení rámu a mříže TBV 10a TBV 10a Ø390 Ø TBV 10b TBV 11 konus 340 Ø TBV délka šířka výška kg/pal. HRK 27t návěs 24t TBV 10a vyrovnávací prstenec ks 15 21, TBV 10b vyrovnávací prstenec 500/ / ks 50 9, TBV 10d vyrovnávací prstenec ks TBV 11 konus 550/ / ks

36 kalový koš D1 A4 uliční vpusti kalové koše se osazují do uličních vpustí pro zachycení hrubých nečistot pevné uchycení pod mříží zajiš uje nálevka ve spodní části rámu mříže Kalový koš vysoký Kalový koš nízký 385 vnější výška kg/pal. HRK 27t návěs 24t A4 kalový koš pozink vysoký ks 36 6, B1 kalový koš pozink nízký ks 60 3, UC3 kalový koš pozink vysoký oválný 395/ ks 40 6, UD1 kalový koš pozink nízký oválný 395/ ks

37 2.9.7 kanalizační mříž s rámem únosnosti C250 se osazují do komunikací pojížděných osobními vozy a lehkými nákladními vozidly mříž s rámem D400 se osazuje do komunikací pojížděných i těžkými nákladními vozidly uliční vpusti D 400 mříž s rámem dálniční mříž Mříž D Mříž C vnější vnitřní výška kg/pal. HRK 27t návěs 24t Mříž s rámem C ks Mříž s rámem C250 prohnutá ks Mříž s rámem C ks Mříž s rámem C250 prohnutá ks Mříž s rámem D ks Mříž s rámem D400 prohnutá ks Dálniční mříž C ks

38 22 dno dvorní vpusti TBD 1 TBD 2 pro složení požadované výšky vpusti umožňuje řešit výtok s napojením na PVC či kameninu kalová prohlubeň umožňuje sedimentaci jemných nečistot TBD 1 Ø380 Ø300 Ø380 Ø Ø220 DN 150 Ø380 Ø DN TBD 2 vnější vnitřní výška kg/pal. HRK 27t návěs 24t TBD 1a spodní díl DN 100 s PVC ks TBD 1a spodní díl DN ks TBD 2a kalová prohlubeň ks

39 TBD 6 Ø300 dvorní vpusti TBD 6 TBD 3 pro složení požadované výšky vpusti pro řešení dalších přítoků 200, 500 možnost napojení na plastové potrubí Ø380 TBD 3 Ø300 Ø DN 100 DN DN Ø380 Ø vnější vnitřní výška kg/pal. HRK 27t návěs 24t TBD 6b střední díl ks TBD 6d střední díl ks TBD 3a přípojný díl s PVC DN ks TBD 3b přípojný díl 2x PVC DN ks

40 dvorní vpusti TBD 10a TBD 230 Vyrovnávací prstenec pro vyrovnání výšky vpusti a přesné osazení rámu a mříže do nivelity vozovky vyrovnávací prstenec musí být vždy osazen Držák kalového koše osazuje se mezi jednotlivé díly dvorní vpusti umožňuje osazení kalového koše pod vtokovou mříž hlouběji pro další přítok do vpusti TBD 10a Ø450 Ø TBD 230 Ø380 Ø Ø230 vnější vnitřní výška kg/pal. HRK 27t návěs 24t TBD 10a vyrovnávací prstenec ks TBD 230 držák kalového koše ks

41 kalové koše se osazují do uličních vpustí pro zachycení hrubých nečistot pevné uchycení pod mříží zajiš uje nálevka ve spodní části rámu mříže dvorní vpusti kalový koš Kalový koš vysoký Kalový koš nízký 260 vnější výška kg/pal. HRK 27t návěs 24t Kalový koš pozink vysoký ks 60 3, Kalový koš pozink nízký ks 100 2,

42 mříž s rámem A 15 pro zakrytí dvorních vpustí v plochách A - nepojížděných B - pojížděných osobními vozidly dvorní vpusti Rám A 15 / B125 rám A15 rám B B mříž litina A 15 / B 125 mříž A15 mříž B délka šířka výška pov. zatížení kg/pal. HRK 27t návěs 24t Vtoková mříž A ks , Rám + poklop GUSS A ks , Vtoková mříž B ks , Rám + poklop GUSS B ks ,

43 místo pro Vaše poznámky divize Prefa-Zbůch Zbůch, tel.: , 104-5, 180, fax: , http:

44 místo pro Vaše poznámky divize Prefa-Zbůch Zbůch, tel.: , 104-5, 180, fax: , http:

45 výrobní list č. šachtové dno odběratel: jméno: tel. (fax): stavba: doprava: místo určení: druh trouby jmenovitá světlost výška vtoku mm V půdorysu označit: - vtoky do šachty, včetně úhlů - výškový rozdíl mezi vtokem a výtokem - druh a vnitřní průměr trub - výrobce trub označení: kusy: označení: kusy: mm druh trouby jmenovitá světlost výška vtoku mm mm mm mm mm mm Přechodky dodá: výrobce - odběratel Kyneta: - provedení: betonová - keramická - plastová - výška kynety: 1/2 3/4 nebo 1/1 trouby Stupadla DIN 19555: ano - ne Datum expedice: Poznámka: V půdorysu označit: - vtoky do šachty, včetně úhlů - výškový rozdíl mezi vtokem a výtokem - druh a vnitřní průměr trub - výrobce trub Přechodky dodá: výrobce - odběratel Kyneta: - provedení: betonová - keramická - plastová - výška kynety: 1/2 3/4 nebo 1/1 trouby Stupadla DIN 19555: ano - ne Datum expedice: Poznámka: druh trouby jmenovitá světlost výška vtoku mm V půdorysu označit: - vtoky do šachty, včetně úhlů - výškový rozdíl mezi vtokem a výtokem - druh a vnitřní průměr trub - výrobce trub označení: kusy: mm mm mm Přechodky dodá: výrobce - odběratel Kyneta: - provedení: betonová - keramická - plastová - výška kynety: 1/2 3/4 nebo 1/1 trouby Stupadla DIN 19555: ano - ne Datum expedice: Poznámka: B&BC, a.s. - divize Prefa Zbůch Sokolská 464, Zbůch, tel.: , Praha - tel.: , České Budějovice - tel.: , prefa@babc.cz, http:

46 Platí od I. Úvodní ustanovení 1. Tyto všeobecné prodejní a dodací podmínky (dále jen podmínky) jsou součástí každé kupní smlouvy uzavřené mezi B & BC, a. s. a kupujícím. Smluvní strany mohou ujednat i další podmínky, popřípadě se od těchto podmínek odchýlit. Toto však musí být uvedeno písemně v kupní smlouvě. 2. Předmětem kupní smlouvy je prodej zboží prodávajícího a jeho koupě kupujícím. Prodávající se zavazuje dodat a kupující odebrat a zaplatit zboží uvedené ve smlouvě za dohodnutých podmínek. II. Uzavření smlouvy 1. Veškeré úmluvy a dohody mezi prodávajícím a kupujícím týkající se objednávání, dodání a převzetí zboží musí být písemné. 2. Základními doklady jsou objednávka (pouze písemná podoba ), která je považována za návrh kupní smlouvy, dodací list a faktura. V případě prodeje za hotové, tyto doklady nahrazuje sloučený doklad, tzv. faktura za hotové a dodací list. 3. Po obdržení objednávky (pouze písemná podoba) prodávající tuto potvrdí, popř. upřesní druh,, termín a případné další podmínky uvedené na objednávce a zašle ji zpět kupujícímu. Nevznese-li kupující proti těmto upřesněním ze strany prodávajícího námitky do 2 pracovních dnů po obdržení potvrzené objednávky, považuje se tato objednávka za závaznou. Provedení jakýchkoliv dalších změn v objednávce kupujícím a nové zaslání objednávky prodávajícímu se považuje za nový návrh kupní smlouvy a ruší platnost předchozí objednávky potvrzené prodávajícím. III. Cenové podmínky 1. Cena je stanovena smluvní, na základě ceníku prodávajícího platného v době uskutečnění dodávky. U zakázkové výroby prodávající sdělí na základě technických podkladů a projektové dokumentace cenu kupujícímu samostatně. Ceny jsou stanoveny franko výrobní závod B&BC Zbůch. V ceně zboží je zahrnuto naložení na dopravní prostředek kupujícího nebo na jím určený dopravní prostředek specifikovaný v kupní smlouvě. 2. Cenové nabídky nad rámec smluvních vztahů jsou závazné 3 měsíce od data vy stavení, pakliže není v nabídce uvedeno jinak 3. Případné změny ceníkové ceny po uzavření kupní smlouvy prodávající oznámí kupujícímu minimálně 15 dnů před začátkem platnosti ceníku. 4. V případě, že kupující zruší závaznou objednávku může prodávající kupujícímu účtovat storno poplatky do výše 20% ceny dodávky zboží. U zboží na zákázku až 100% ceny objednaného zboží. IV. Platební podmínky 1. Při placení zboží v hotovosti vystavuje prodávající tzv. fakturu za hotové. Podpisem této faktury potvrzuje kupující řádné převzetí zboží. Rovněž svým podpisem potvrzuje i řádné seznámení a souhlas s těmito podmínkami. 2. Při placení zboží na fakturu vystavuje fakturu za zboží prodávající. Ujednává se splatnost faktury 14 dnů ode dne vystavení. Zaplacením se rozumí připsání kupní ceny na účet prodávajícího. 3. U zakázkové výroby je prodávající oprávněn požadovat platbu předem. V případě neuhrazení kupní ceny nebude výroba zakázky zahájena. 4. Pro případ prodlení se zaplacením kupní ceny se sjednává smluvní pokuta ve výši 0,05% z dlužné částky za každý započatý den z prodlení. 5. Všechny spory vzniklé z důvodu nezaplacení zboží, které se nepodaří odstranit jednáním mezi stranami, budou rozhodovány s konečnou platností u Rozhodčího soudu při Hospodářské komoře České republiky a Agrární komoře České republiky v Praze. Obě strany se zavazují splnit rozhodčí nález tak, jako by to bylo soudní rozhodnutí. V. Dodací podmínky 1. Termín plnění je stanoven potvrzením závazné objednávky kupujícímu, popřípadě kupní smlouvou zakázkové výroby. V potvrzeném termínu se kupující zavazuje prodávajícímu zboží vydat a kupující se zavazuje zboží odebrat. 2. Dodávka je splněna: naložením na dopravní prostředek kupujícího nebo předáním dopravci, kterého určí kupující předáním zboží dopravci zprostředkovanému prodávajícím na písemnou žádost kupujícího. obsluha dopravních prostředků je povinna se chovat tak, aby nezpůsobila v areálu odběratele škodu na životním prostředí a dodržovala platné zákony v ochraně životního prostředí. 3. Při převzetí, resp. při odběru musí odebírající osoba předložit plnou moc k odběru, popř. opis objednávky nebo musí být na jméno řidiče a číslo auta tato plná moc zaslána kupujícím (faxem, em). 4. Kupující nabývá vlastnické právo ke zboží úplným zaplacením kupní ceny. Nebezpečí škody na zboží přechází na kupujícího v okamžiku převzetí věcí (podpisem dodacího listu kupujícím, jeho zástupcem nebo dopravcem) 5. Pokud kupující nepřevezme zakázkové zboží ve stanoveném termínu, nejpozději však 10 dnů po stanoveném termínu vývozu, má prodávající právo na úhradu skladného ve výši 0,05 % z ceny zboží za každý den. všeobecné prodejní a dodací podmínky 6. prodávající si vyhrazuje právo v odůvodněných případech od kupujícího vykoupit zpět dodané a zaplacené zboží (pouze celá originální balení, netýká se zakázkové výroby) V těchto případech je účtován storno poplatek 10 % z kupní ceny. 7. Objednávka potvrzená a nerealizovaná do 30 dnů od potvrzení vývozu zaniká. Objednávky dle cenových nabídek platí po dobu platnosti této nabídky. VI. Balení a způsob dopravy 1. Prodávající dodává výrobky volně, nebalené (velkorozměrné trouby, šachty, filigrány, prefabrikáty), nebo na paletách, balené ve folii, popř. páskované. 2. Při dodávce zboží na paletách je kupujícímu účtována cena palety neoznačené (znakem EUR nebo B&BC) 30.- Kč + DPH jako nevratné, nebo značené EUR ve výši Kč + DPH a palety značené B&BC ve výši Kč + DPH. Palety jsou prodávajícím vykupovány za 200,- Kč bez DPH, do 6-ti měsíců od data prokazatelného nákupu. Po výše uvedené době nebude paleta vykoupena. 3. Přijímány jsou zpět pouze palety nepoškozené, schopné dalšího použití k paletizaci a expedici zboží. 4. Uskutečnění dodávky je možné následujícími způsoby: odběr dopravními prostředky kupujícího odběr dopravními prostředky zprostředkovanými prodávajícím na určené místo v dohodnutém termínu na náklady kupujícího. VII. Odpovědnost za vady a záruční doba 1. Kupující je povinen reklamovat zjevné vady neprodleně, nejdéle však do 14 dnů od převzetí zboží. Veškeré reklamace lze uplatnit pouze písemnou formou. Za zjevnou vadu se považuje nedodržení příslušných norem, dokumentace a smluvních podmínek ve vzhledu, rozměrech,, balení a jakosti provedení. Mechanické poškození vzniklé při dopravě a manipulaci zboží kupujícím, nebo v důsledku nevhodného použití, nemůže být předmětem reklamace. 2. Ostatní skryté vady zboží je povinen kupující u prodávajícího písemně reklamovat nejpozději do jednoho měsíce po zjištění vady a to nejdéle do skončení záruční doby podle odst Za zjevnou ani skrytou vadu zboží nelze považovat případné kolísání barevných odstínů a vznik vápenných výkvětů. Tomuto projevu vlastností přírodních surovin nelze technologicky zcela zabránit. Tyto přirozené jevy nemají vliv na technické vlastnosti výrobků, stanovené příslušnými normami jakosti. 4. Na dodané výrobky poskytuje výrobce záruční lhůtu 5 let ode dne převzetí zboží kupujícím. Případná reklamace musí být podána písemně, jinak ji nelze uznat. O způsobu vyřešení reklamace se vyhotovuje písemný zápis. 5. V případě že kupující zjistí nebo mohl zjistit vadu dodaného zboží před jeho použitím je povinen toto vadné zboží uchovat a odděleně skladovat do vyřízení reklamace. V případě že takto neučiní nevzniká jeho nárok na náhradu případně vzniklé škody. VIII. Odstoupení od smlouvy Ujednává se, že prodávající má právo odstoupit od smlouvy, v případě že kupující porušuje platební podmínky. Prodávající v takovémto případě neodpovídá za nesplnění povinností vyplývajících z uzavřené kupní smlouvy. Kupující je povinen uhradit však účelně vynaložené náklady vzniklé prodávajícímu do odstoupení od smlouvy. Odstoupení od smlouvy musí být provedeno písemně a doručeno druhé straně prokazatelným způsobem. IX. Řešení sporných záležitostí Strany se zavazují veškeré sporné záležitosti vzniklé z titulu dodávek zboží řešit smírnou cestou. V případě, že nedojde k dohodě o vyřešení sporných záležitostí rozhodne na návrh jedné strany s výjimkou záležitostí uvedených v čl. IV. odst. 5 (tj. s výjimkou sporů z titulu nezaplacení dodávek zboží) příslušný soud. X. Závěrečná ustanovení Pokud není v těchto podmínkách stanoveno jinak, platí příslušná ustanovení občanského zákoníku u soukromých osob nebo obchodního zákoníku u podnikatelů. Případné změny a doplňky lze provést pouze písemně. divize Prefa-Zbůch, Zbůch tel.: , 104-5, 180, fax: prefa@babc.cz, http:

47 Betonové a železobetonové trouby se ukládají do výkopové rýhy na urovnané a spádované dno: a) do pískového lože bez použití podkladů, v místě hrdla se v délce cm vyhloubí jamka tak, aby tělo trouby leželo v celé délce na pískovém loži. c) na betonovou desku a betonové podkladní prahy. Vzniklá mezera mezi ložem a troubou musí být řádně vyplněna po celé délce těla betonem. b) do pískového lože nebo na urovnané lože z rostlé zeminy a na betonové podkladní prahy (vždy 2 ks na jednu troubu, velikost podkladního prahu dle průměru pokládaných trub, viz.list 2.4.1). Vzniklá mezera mezi ložem a troubou musí být vždy ještě před zásypem řádně vyplněna po celé délce těla trouby (betonem, pískem apod.) zásady pro montáž šachtových prvků a trub Trouby se zpravidla pokládají od největšího průměru a od nejnižšího bodu trasy kanalizace směrem proti spádu tak, že každá následující trouba se zasouvá dříkem do hrdla předchozí trouby. Před vlastní montáží musí být dřík a vnitřek hrdla řádně očištěny, z hrdla odstraněn polystyrenový proužek chránící gumové těsnění. Dřík v celé délce a po celém obvodu i gumové těsnění po celém obvodu se musí důkladně namazat kluzným prostředkem (speciální kluzné prostředky nebo mazlavé mýdlo). Vlastní montáž se provádí tak, že trouby se uváží do lanových úvazů (nebo do speciálních kleští nebo za kotvy závěsů Deha, jsou-li na troubě osazeny) a uloží se do rýhy dříkem těsně k hrdlu předcházející trouby. Trouby se vyrovnají na osu kanalizačního řadu a pomocí zatahovacího zařízení (pákový kladkostroj) se trouby do sebe zasunou přesně ve směru osy. Montážní síla potřebná pro spojení trub se rovná maximálně 1,5 násobku i použité trouby. Nedoražení dříku do hrdla do 15 mm nemá vliv na vodotěsnost spoje. Poslední trouba před šachtou musí být tzv. dříkový kus (trouba bez hrdla se dvěma dříky). Na dříkovou troubu se nasadí šachtové dno, v jehož stěně je osazena vložka příslušného průměru a materiálu dle pokládaného potrubí včetně těsnícího prvku. Šachtové dno se do výkopu ukládá na urovnaný vodorovný podklad (zhutněná štěrkodr, zavlhlý beton). Je nutné vždy počítat s tím, že tlouš ka vlastního dna je 170 mm pod nivelitou dna potrubí u výtokového otvoru. Šachtové skruže se osazují (nastavují) na sebe do zámků. Pro zajištění vodotěsnosti spoje se používá gumový těsnící kroužek. Osazuje se do vybrání na peru (špici) šachtového dna a na každé šachtové skruži. Před vlastní montáží musí být obě části spojení tj. pero a drážka řádně očištěny. Při spojení na gumový kroužek se musí drážka po celém obvodu a v celé délce důkladně natřít kluzným prostředkem (např. mazlavé mýdlo). Stejně tak se musí natřít po celém obvodu i vlastní gumový kroužek. Vlastní montáž se provádí u šachtových den pomocí lanových ok, která se zašroubují do kotev se závitem M 16 (3 ks osazeny v horní ploše stěny každého šachtového dna), u šachtových skruží pomocí tříramenných samosvěrných kleští. Při nasazování a spojování jednotlivých skruží je důležité dbát na řádné vystředění a vodorovné uložení rovnoměrně po celém obvodu skruže. Vlastní í skruže dojde k zapadnutí do zámku a utěsnění přes gumový kroužek. Posledním dílem celé šachty je přechodový prvek (konus nebo přechodová deska). Na přechodový prvek se osazuje poklop. Pro vyrovnání poklopu na požadovanou niveletu se používají vyrovnávací prstence (výšky prstence mm, popř. šikmý prstenec). Po osazení šachtových prvků se zevnitř šachty vyplní a začistí spáry skruží a vyrovnávacích prstenců cementovým potěrem (lépe speciální spárovací hmotou) tak, aby celá šachta byla celistvá a hladká. Pozn.: Doporučujeme používat do šachet skruže s osazenými oceloplastovými tzv. žebříčkovými stupadly. Skruže se osazují na sebe tak, aby stupadla byla přesně pod sebou. Při používání skruží osazených litinovými stupadly nutno počítat s tím, že skruž výšky 250 mm je osazena jedním stupadlem a musí být osazena vždy jako první na šachtové dno. V opačném případě nebude dodrženo po osazení přechodové skruže (konusu) prostřídání stupadel levá pravá. divize Prefa-Zbůch Zbůch, tel.: , 104-5, 180, fax: , prefa@babc.cz, http:

48 kvalita, jakost a ochrana životního prostředí Zavedení systému řízení kvality výroby ve společnosti B&BC, a. s. a její neustálé zlepšování spolu s výsledky všech kontrol jsou důkazem o kvalitě a jakosti výrobků a rovněž odpovědnosti firmy při uspokojování rostoucích požadavků zákazníka. Kontrola a zkoušky jsou prováděny nejen vlastní dobře vybavenou laboratoří, ale i externími autorizovanými zkušebnami. Trvalé a vyrovnané výsledky zkoušek jsou doloženy příslušnými certifikáty a ostatními doklady. Společnost B&BC, a. s. má od počátku roku 2003 zavedeny a certifikovány systémy řízení kvality podle normy ČSN EN ISO 9001:2001. Ověření funkčnosti systémů provedl a certifikáty vydal STAVCERT Praha, certifikační orgán č Systém managementu kvality dle Certifikát QMS pro: výrobu betonových stavebních prvků výrobu transportbetonu pokládku dlažeb a inženýrských sítí Společnost B&BC, a. s. má od počátku roku 2005 zaveden a certifikován enviromentální systém managementu dle ČSN EN Technické normy Na všechny výrobky má společnost B&BC, a. s. zpracovány Podnikové předmětové normy. Technické parametry korespondují s příslušnými normami ČSN, EN, DIN. Enviromentální systém managementu dle Certifikát EMS pro: výrobu betonových stavebních prvků výrobu transportbetonu pokládku dlažeb a inženýrských sítí Svůj vztah a péči o životní prostředí vyjadřuje B&BC, a. s. zavedením a důsledným dodržováním zásad systému ochrany životního prostředí. Výrobková certifikace Všechny výrobky vyráběné a dodávané na trh společností B&BC, a. s. odpovídají příslušným právním předpisům a normám. Dokladovány jsou certifikátem výrobku, případně stavebně technickým osvědčením. Stanovené vlastnosti výrobků ověřuje a certifikáty vydala autorizovaná osoba č.204, TZÚS Praha a. s., pobočka Plzeň. Na vybrané výrobky je vydáno Evropské prohlášení o shodě. Prohlášení o shodě Na všechny výrobky je vydáno Prohlášení o shodě, kterým je deklarována shoda vlastností výrobků s požadavky technických norem podle zákona 22/97 Sb. v platném znění. Certifikáty na výrobky: Betonové trouby - jen pro trouby bez těsnění Silniční dílce Stavební dílce betonové a železobetonové pro konstrukční použití Betony Prefa-Zbůch Zbůch, tel.: , 104-5, 180, fax: , prefa@babc.cz, http:
