HD77. PIR čidlo s 720p kamerou. Instalační a konfigurační návod

Transkript

1 HD77 PIR čidlo s 720p kamerou Instalační a konfigurační návod

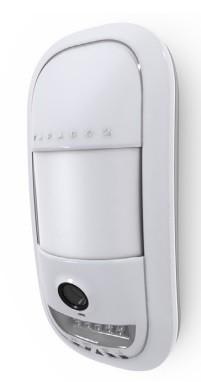

2 Úvod HD77 je vysoce kvalitní PIR detektor pohybu s integrovanou 720p kamerou s mikrofonem. Popis detektoru : HD77 nabízí lepší detekci pohybu s ověřením videa až do vzdálenosti 12m x 12m. Umožňuje streaming video VOD (Video On Demand) a ROD ( Record On Demand) fungující přes mobilní aplikaci Insight. Video a JPG výstup mohou být zaslány do monitorovacího softwaru IPRS-7a následně přes uživateli. Umožňuje 24hodinové sledování prostoru a to i za snížené viditelnosti díky infračervené (IR) LED. HD77 je možno konfigurovat pomocí Insight mobilní aplikace. Vlastnosti : Ověření poplachové události přes video a možnost zobrazení přes IPRS-7/CMSI nebo mobilní aplikaci. Patentovaná Paradox PIR technologie. Připojení k síťi LAN (WiFi podpora brzy). Sběrnicové připojení k ústředně EVO HD. Video a zvuk H.264 pro VOD a HOD. Automatické vyvážení bílé a řízení zisku. Záznam ve tmě díky IR LED. Integrovaný klient pro zasílaní oznámení o událostech video a fotky. Možnost rozšíření úložného prostoru pro záznam o druhou micro SD paměťovou kartu Umístění a montáž : Nainstalujte HD77 podle následujících pokynů, aby byl dodržen maximální výkon a zabezpečení prostoru. Umístěte detektor do výšky 2,1 2,7m.Nechte 2cm prostoru nad detektorem pro otvírání / zavírání krytu. Instalujete detektor na místa bez překážek na dohled čidla a kamery. Pro připojení k síťi LAN použijte ethernetový kabel CAT5e (max délky 70m ) mezi HD77 a router. Upozornění : Vyvarujte se umístění : reflexní plochy, místo přímého proudění vzduchu z ventilačních výstupů, ventilátorů z oken, zdrojů výparu olej / pára, zařízení které způsobují změnu teploty jako jsou např: radiátory, ledničky,trouby, infračervené zdroje světla. Nedotýkejte se čočky detektoru, mohlo by mít za následek poruchu detektoru. HD77 2 EUROSAT CS

3 Instalace na stěnu nebo rohovou montáž : 1. Oddělte přední a zadní kryt - Otočte zámkovým mechanizmem v spodní části zařízení. - Sejměte vrchní kryt detektoru. Volitelně: vložte další paměťovou kartu pro zvýšení kapacity na ukládaní souboru. 2. Připravte otvory na zadním krytu. - Zkontrolujte zda vykrojení s tamper jde umístit na zeď. 3. Připevněte zadní kryt na zeď. - Umístěte detektor minimálně 2cm od stropu. - Zasuňte sběrnicové a ethernetové kabely do otvoru v zadním krytu. - Přišroubujte zadní kryt ke zdi pomocí šroubů nebo hmoždinek pokud je potřeba. - Zkontrolujte, zda tamper na zdi je přišroubován ke zdi. - Připojte vodiče do svorkovnice. Vodiče nesmí zasahovat do mechanizmu zavírání zámku. 4. Nasaďte zadní kryt na přední. - Nejdřív přiklopte vrchní část předního krytu. - Zavřete přední kryt. 5. Zapojte vodiče na ústředně a routeru (pokud už není zapojeno). 6. Zapněte ústřednu HD77 začne nabíhat ( bootovat ) - LED1 bude blikat po dobu 10 sec. Po krátké pauze LED1 bude blikat střídavě červeně a zeleně do úplného naběhnutí detektoru. Tento proces může trvat až 3 minuty. HD77 3 EUROSAT CS

4 LED FUNKCE BARVA PIR detekce Červená LED1 VOD v procesu, uživatel je připojen Zelená PIR detekce když je spojení s VOD Červená LED2 Digiplex data TX Zelená bliká při přenášení dat LED3 Digiplex data RX Zelená blika při přenášení dat LED4 Web připojení aktivní Zelená LED5 100MB/10MB 100MB/10MB data TX a RX Zelená - síť lan aktivní nesvítí - síť lan neaktivní Zelená bliká při příjmu dat Důležité : LED1 indikace může být zapnuta nebo vypnuta přes nastavení HD77. VOD indikace lze vypnout pouze přes mobilní aplikaci Insight.Vypnutí VOD indikace může být v některých zemích protizákonné.ujistěte se, že instalace HD77 je v souladu s místníma zákonama. 7. Uzavření HD77 - Zamkněte kryt zámkem ( servisní LED přestanou blikat ). - Ujistěte se, že objektiv kamery je čistý. 8. Programování s ústřednou - Programování se provádí výhradně přes klávesnici a nebo přes software Babyware. Nastavení PIR Funkce Sekce Nastavení Detaily nastavení [1] vypnuto PIR LED vypnutá 1. PIR LED indikace [001] [1] zapnuto PIR LED zapnutá [002] [1] Nizká ( citlivost PIR ) 2. PIR citlivost [2] [3] [4] [5] Vysoká (citlivost PIR ) 3. Bezpečnostní úroveň [003] [1] Normální ( Střední prostředí ) [2] Střední [3] Vysoký ( Drsné prostředí ) 4. Tovární nastavení (RESET) Zatím nedostupné ( v budoucnu bude ) HD77 4 EUROSAT CS

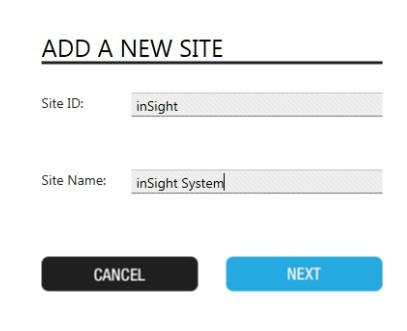

5 Nastavení HD77 : Pro konfiguraci a nastavení HD77 musíte postupovat podle následujících kroku: 1. Zaregistrujte svůj systém na ParadoxMyHome 2. Přidejte zde HD77 kameru 3. Nastavte konfiguraci a nastavení na IP modulu Konfigurace na ParadoxMyHome : 1. Uveďte do provozu HD77 konfigurační program a zadeje svoje přihlašovací údaje do ParadoxMyHome.Pokud nemáte svůj účet klikněte na Create Login a vytvořte si účet. Váš počítač musí být připojen k internetu. 2. Po úspěšném přihlášení se na obrazovce zobrazí všechny přihlášený zařízení k tomuto účtu. 3. Chcete-li vytvořit novou stránku klikněte na tlačítko ADD A NEW SITE nachází se v pravém rohu. 4. Zadejte svůj jedinečný název Site ID a Site Name. 5. Software bude ověřovat, zda zvolený název Site ID již neexistuje,pokud ano navrhne jiné alternativy. HD77 5 EUROSAT CS

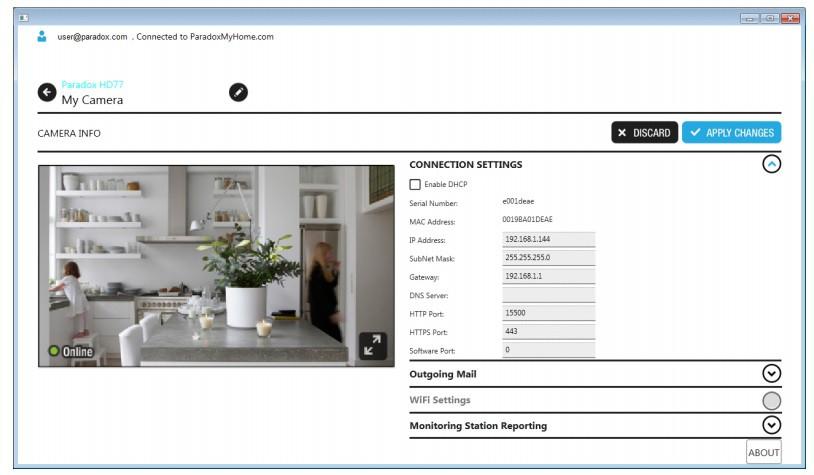

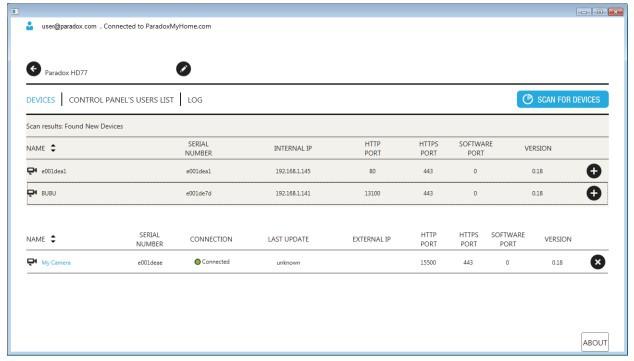

6 Přidání kamery na vaše stránky : 1. Jakmile je Site ID registrováno klikněte na název Site Name. Aplikace otevře stránku a bude automaticky lokalizovat vaše HD77 na síťi. Později můžete vyhledat zřízení kliknutím na SCAN FOR DEVICES 2. Zde si můžete prohlížet svoje přidané HD77 v systému a spravovat je. 3. Pokud chcete přidat modul HD77 do vaší stránky stačí kliknout na ikonu + na pravé straně. HD77 bude pak automaticky přidána. Konfigurace IP a zpráv : 1. Dvakrát klikněte na název kamery HD77, dostanete se do konfiguračního nastavení. Enable DHCP povolit,pokud chcete aby HD77 dostávalo automaticky přidělenou IP adresu. Konfigurace HTTP a HTTPS podle toho jaký porty máte povolený a otevřený ve vašim routeru. Více najdete v samostatné kapitole nastavení routeru a portu. Toto umožní propojení HD77 s aplikaci a posílaní událostí a videa do programu IPRS-7. HD77 6 EUROSAT CS

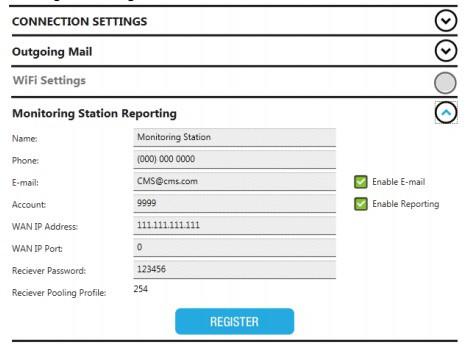

7 Klikněte na Outgoing Mail ( odchozí pošta ) zde můžete konfigurovat nastavení u pro zasílání reportů a událostí. Klikněte na Monitoring Station Reporting ( monitorování a hlášení událostí) a nastavte váš HD77 na hlášení událostí a videa pro IPRS-7. Po vyplnění všech parametrů klikněte na REGISTER. Nastavení Insight aplikace : Po instalaci aplikace Insight do mobilního telefonu se aplikace spustí rovnou v okně Connectivity Settings ( Připojení Nastavení ).Zde zadejte požadovaný popisek a Site ID (které máte zaregistrované na ParadoxMyHome) a heslo aplikace tovární hodnota: paradox. Klikněte na tlačítko OK pokud byla ověřena komunikace tak budete moc pokračovat a kliknout na tlačítko continue Na další stránce se zobrazí na obrazovce stav a možnost zadat uživatelský kód. HD77 7 EUROSAT CS

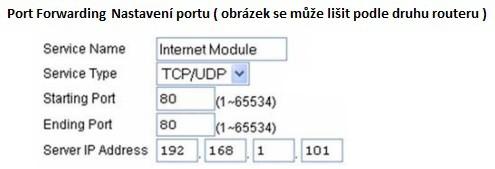

8 Nastavení routeru pro HD77 : Tento krok vám umožní nastavení vašeho routeru pro komunikaci s vaší HD77 aby fungovala správně. 1. Ujistěte se, že váš router je správně zapojen podle návodu pro samotný router. 2. Vstupte do nastavení routeru standartně se to provádí přes webové rozhraní zadáním statické adresy daného routeru. V našem případě tato adresa je standartně používána u většiny prodávaných routerů. Tovární hodnota statické adresy je uvedena v návodu routeru nebo na štítku obalu routeru spolu s továrním nastavením pro přihlášení ( jméno a heslo ). 3. V nastavení routeru zkontrolujte nastaveni DHCP. Pokud je povoleno DHCP, ověřte zda nastavený rozsah IP adres ponechává alespoň jednu adresu mimo nastavený rozsah. Příklad nastavení rozsahu je znázorněn na následujícím obrázku. Zde je mimo rozsah adresy 2 až 4 a 101 až 254.( Celkový rozsah IP adres je ). Záznam na jednu adresu mimo rozsah DHCP musí být nastaven v HD77. DHCP musí být povoleno, v případě potřeby je možné změnit adresu přes Paradox IP Exploring Tools software. Nastavení DHCP ( obrázek se může lišit podle druhu routeru ) 4. V nastavení routeru přejděte na záložku Port Range Forwarding section známe pod názvem nastavení portů nebo mapování portů. Přidejte popis (název) dále nastavte port 80 a statickou adresu IP podle předchozího kroku 3. Pokud je port 80 obsazen použijte jiný například port 81,82... ale musíte změnit nastavení HD77 podle kroku 2. Někteří poskytovatelé internetu blokují port 80, proto HD77 může na portu 80 fungovat pouze lokálně ale ne přes internet. Pokud je to váš případ změňte port na jiný. Opakujte tento krok i pro port HD77 8 EUROSAT CS

9 Kompatibilita HD77 : Ovládací panel Popis zařízení Verze FW EVO HD 192 zónová ústředna 1.00 IP 150 Internetový modul 1.20 Klávesnice TM50 Dotyková barevná LCD klávesnice 1.25 K641 / R 32 znaková LCD klávesnice / přístupová čtečka K641 LX 32 znaková LCD klávesnice bezdrátová K656 Dotyková klávesnice 1.62 Software HD77 (IP Exploring tools ) Vyhledání zařízení na síťi 1.00 Babyware Instalační program 2.9 IPRS-7 IP / GPRS software Uživatelské aplikace Insight ( zatím pouze pro ios ) PC požadavky na konfigurační SW Mobilní aplikace pro správu a řízení Operační systém Windows Win7 a novější Software Framework NET. Framework V HD77 9 EUROSAT CS

10 Technické parametry : Typ senzoru 4x PIR Rozlišení senzoru 1.5Mega CMOS senzor Počet paprsků Napájení V DC Proudový odběr 330mA Výška instalace m Umístění instalace Do rohu zdi nebo na stěnu Krytí 12 x 12 m Úhel pohledu 62.7 (V) X 91.4 (H) X (D) Rychlost detekce m / s Čočka 2 generace Fresnel čočky Rozměry 15 mm x 7.5 mm x 5 mm RFI / EMI odolnost 10V /m Pracovní teplota bez kondenzace -20 C to + 50 C HD77 10 EUROSAT CS
