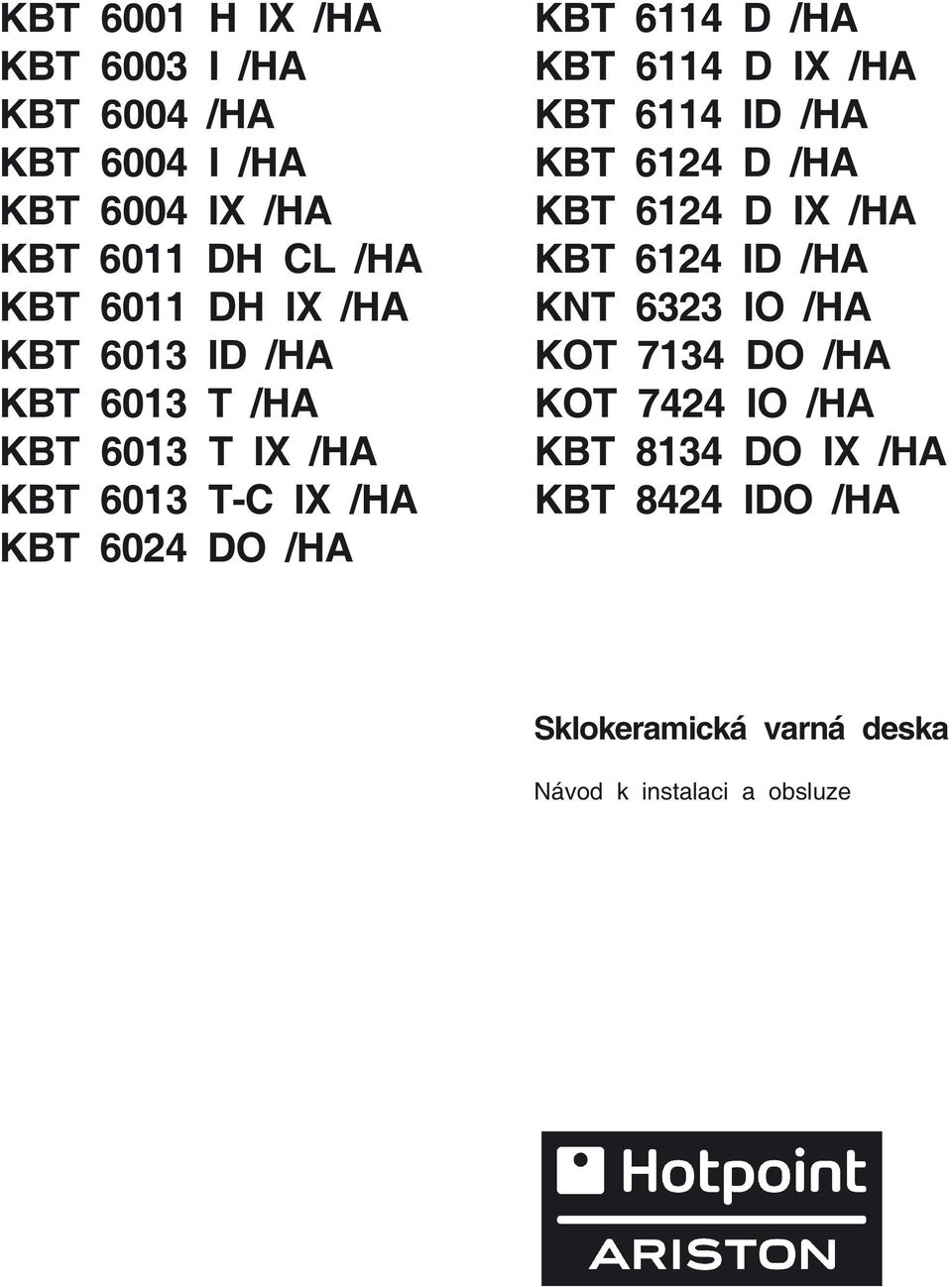

1 KBT 6001 H IX /HA KBT 6003 I /HA KBT 6004 /HA KBT 6004 I /HA KBT 6004 IX /HA KBT 6011 DH CL /HA KBT 6011 DH IX /HA KBT 6013 ID /HA KBT 6013 T /HA KBT 6013 T IX /HA KBT 6013 T-C IX /HA KBT 6024 DO /HA KBT 6114 D /HA KBT 6114 D IX /HA KBT 6114 ID /HA KBT 6124 D /HA KBT 6124 D IX /HA KBT 6124 ID /HA KNT 6323 IO /HA KOT 7134 DO /HA KOT 7424 IO /HA KBT 8134 DO IX /HA KBT 8424 IDO /HA Sklokeramická varná deska Návod k instalaci a obsluze

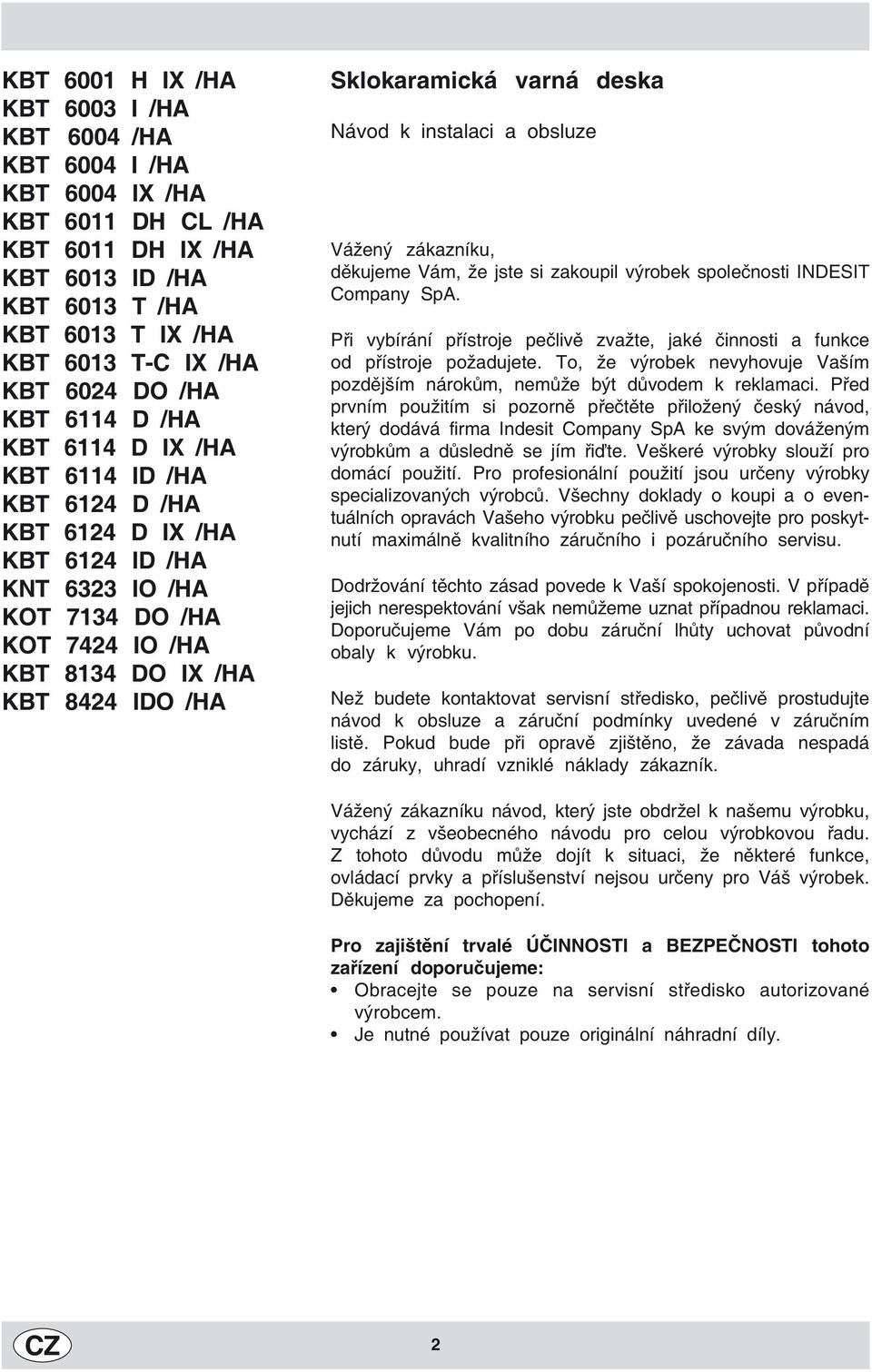

2 KBT 6001 H IX /HA KBT 6003 I /HA KBT 6004 /HA KBT 6004 I /HA KBT 6004 IX /HA KBT 6011 DH CL /HA KBT 6011 DH IX /HA KBT 6013 ID /HA KBT 6013 T /HA KBT 6013 T IX /HA KBT 6013 T-C IX /HA KBT 6024 DO /HA KBT 6114 D /HA KBT 6114 D IX /HA KBT 6114 ID /HA KBT 6124 D /HA KBT 6124 D IX /HA KBT 6124 ID /HA KNT 6323 IO /HA KOT 7134 DO /HA KOT 7424 IO /HA KBT 8134 DO IX /HA KBT 8424 IDO /HA Sklokaramická varná deska Návod k instalaci a obsluze Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti INDESIT Company SpA. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Indesit Company SpA ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o eventuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. Než budete kontaktovat servisní středisko, pečlivě prostudujte návod k obsluze a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. Vážený zákazníku návod, který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení. Pro zajištění trvalé ÚČINNOSTI a BEZPEČNOSTI tohoto zařízení doporučujeme: Obracejte se pouze na servisní středisko autorizované výrobcem. Je nutné používat pouze originální náhradní díly. CZ 2

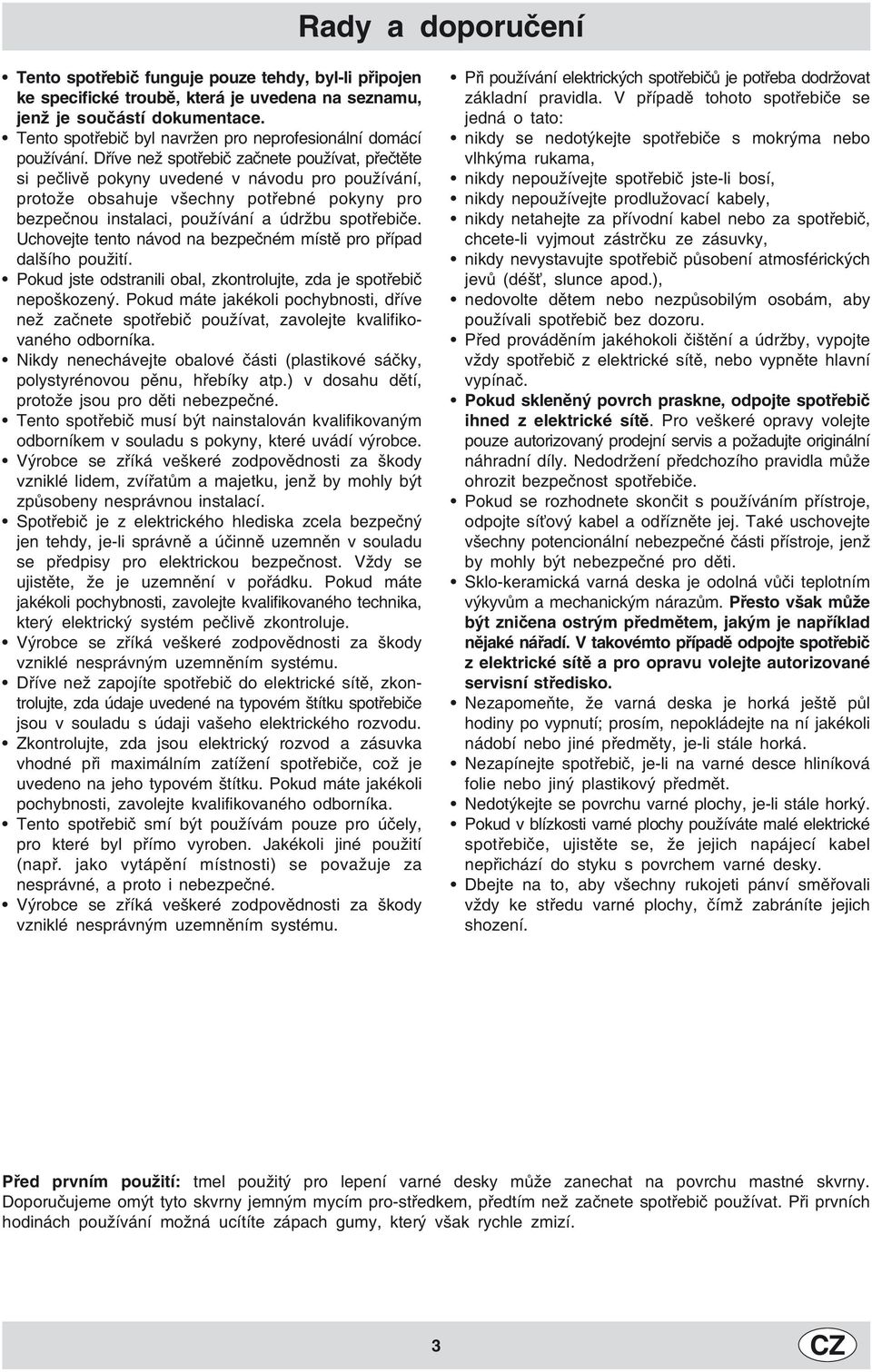

3 Rady a doporučení Tento spotřebič funguje pouze tehdy, byl-li připojen ke specifické troubě, která je uvedena na seznamu, jenž je součástí dokumentace. Tento spotřebič byl navržen pro neprofesionální domácí používání. Dříve než spotřebič začnete používat, přečtěte si pečlivě pokyny uvedené v návodu pro používání, protože obsahuje všechny potřebné pokyny pro bezpečnou instalaci, používání a údržbu spotřebiče. Uchovejte tento návod na bezpečném místě pro případ dalšího použití. Pokud jste odstranili obal, zkontrolujte, zda je spotřebič nepoškozený. Pokud máte jakékoli pochybnosti, dříve než začnete spotřebič používat, zavolejte kvalifikovaného odborníka. Nikdy nenechávejte obalové části (plastikové sáčky, polystyrénovou pěnu, hřebíky atp.) v dosahu dětí, protože jsou pro děti nebezpečné. Tento spotřebič musí být nainstalován kvalifikovaným odborníkem v souladu s pokyny, které uvádí výrobce. Výrobce se zříká veškeré zodpovědnosti za škody vzniklé lidem, zvířatům a majetku, jenž by mohly být způsobeny nesprávnou instalací. Spotřebič je z elektrického hlediska zcela bezpečný jen tehdy, je-li správně a účinně uzemněn v souladu se předpisy pro elektrickou bezpečnost. Vždy se ujistěte, že je uzemnění v pořádku. Pokud máte jakékoli pochybnosti, zavolejte kvalifikovaného technika, který elektrický systém pečlivě zkontroluje. Výrobce se zříká veškeré zodpovědnosti za škody vzniklé nesprávným uzemněním systému. Dříve než zapojíte spotřebič do elektrické sítě, zkontrolujte, zda údaje uvedené na typovém štítku spotřebiče jsou v souladu s údaji vašeho elektrického rozvodu. Zkontrolujte, zda jsou elektrický rozvod a zásuvka vhodné při maximálním zatížení spotřebiče, což je uvedeno na jeho typovém štítku. Pokud máte jakékoli pochybnosti, zavolejte kvalifikovaného odborníka. Tento spotřebič smí být používám pouze pro účely, pro které byl přímo vyroben. Jakékoli jiné použití (např. jako vytápění místnosti) se považuje za nesprávné, a proto i nebezpečné. Výrobce se zříká veškeré zodpovědnosti za škody vzniklé nesprávným uzemněním systému. Při používání elektrických spotřebičů je potřeba dodržovat základní pravidla. V případě tohoto spotřebiče se jedná o tato: nikdy se nedotýkejte spotřebiče s mokrýma nebo vlhkýma rukama, nikdy nepoužívejte spotřebič jste-li bosí, nikdy nepoužívejte prodlužovací kabely, nikdy netahejte za přívodní kabel nebo za spotřebič, chcete-li vyjmout zástrčku ze zásuvky, nikdy nevystavujte spotřebič působení atmosférických jevů (déšť, slunce apod.), nedovolte dětem nebo nezpůsobilým osobám, aby používali spotřebič bez dozoru. Před prováděním jakéhokoli čištění a údržby, vypojte vždy spotřebič z elektrické sítě, nebo vypněte hlavní vypínač. Pokud skleněný povrch praskne, odpojte spotřebič ihned z elektrické sítě. Pro veškeré opravy volejte pouze autorizovaný prodejní servis a požadujte originální náhradní díly. Nedodržení předchozího pravidla může ohrozit bezpečnost spotřebiče. Pokud se rozhodnete skončit s používáním přístroje, odpojte síťový kabel a odřízněte jej. Také uschovejte všechny potencionální nebezpečné části přístroje, jenž by mohly být nebezpečné pro děti. Sklo-keramická varná deska je odolná vůči teplotním výkyvům a mechanickým nárazům. Přesto však může být zničena ostrým předmětem, jakým je například nějaké nářadí. V takovémto případě odpojte spotřebič z elektrické sítě a pro opravu volejte autorizované servisní středisko. Nezapomeňte, že varná deska je horká ještě půl hodiny po vypnutí; prosím, nepokládejte na ní jakékoli nádobí nebo jiné předměty, je-li stále horká. Nezapínejte spotřebič, je-li na varné desce hliníková folie nebo jiný plastikový předmět. Nedotýkejte se povrchu varné plochy, je-li stále horký. Pokud v blízkosti varné plochy používáte malé elektrické spotřebiče, ujistěte se, že jejich napájecí kabel nepřichází do styku s povrchem varné desky. Dbejte na to, aby všechny rukojeti pánví směřovali vždy ke středu varné plochy, čímž zabráníte jejich shození. Před prvním použití: tmel použitý pro lepení varné desky může zanechat na povrchu mastné skvrny. Doporučujeme omýt tyto skvrny jemným mycím pro-středkem, předtím než začnete spotřebič používat. Při prvních hodinách používání možná ucítíte zápach gumy, který však rychle zmizí. 3 CZ

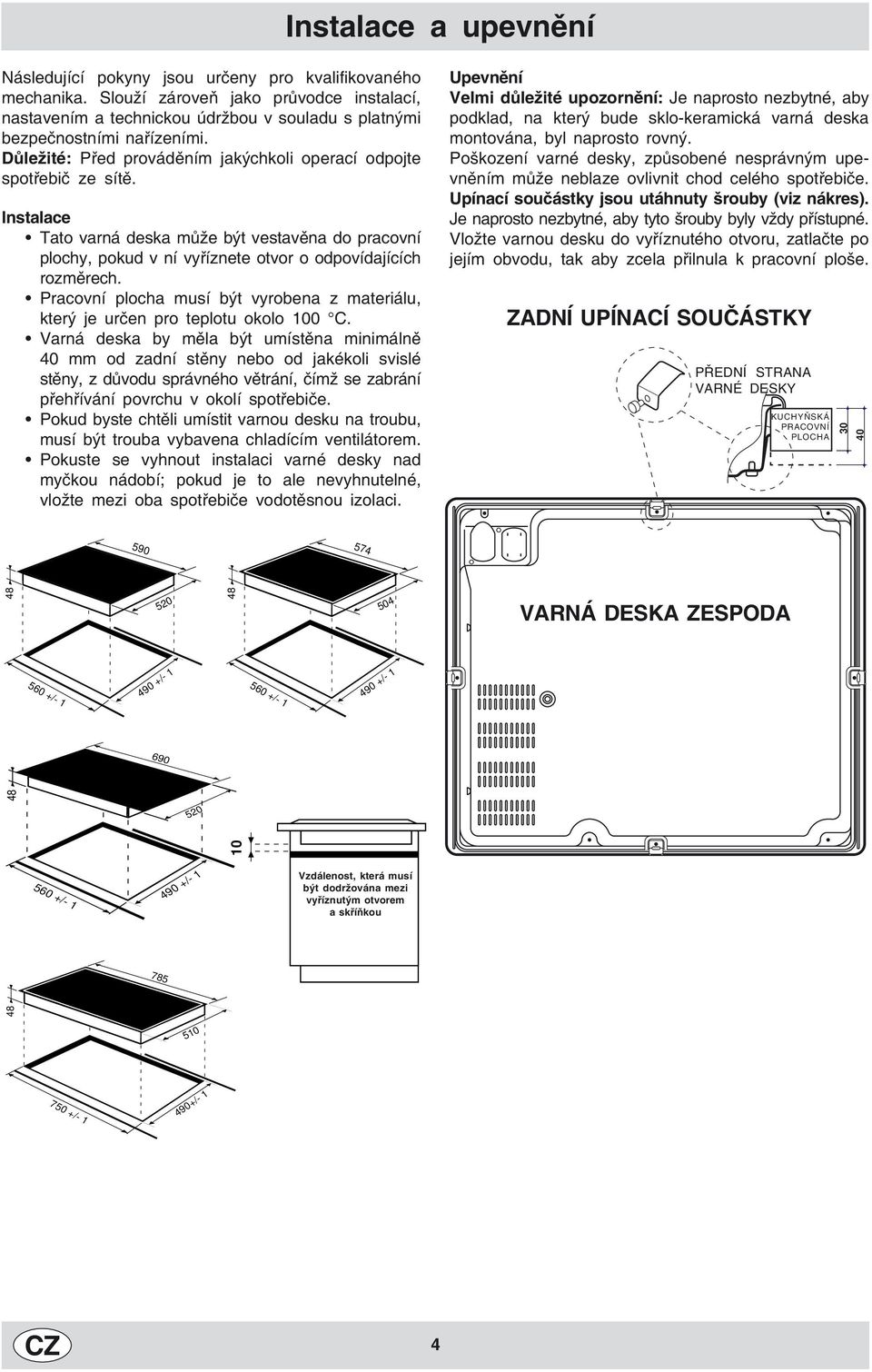

4 Instalace a upevnění Následující pokyny jsou určeny pro kvalifikovaného mechanika. Slouží zároveň jako průvodce instalací, nastavením a technickou údržbou v souladu s platnými bezpečnostními nařízeními. Důležité: Před prováděním jakýchkoli operací odpojte spotřebič ze sítě. Instalace Tato varná deska může být vestavěna do pracovní plochy, pokud v ní vyříznete otvor o odpovídajících rozměrech. Pracovní plocha musí být vyrobena z materiálu, který je určen pro teplotu okolo 100 C. Varná deska by měla být umístěna minimálně 40 mm od zadní stěny nebo od jakékoli svislé stěny, z důvodu správného větrání, čímž se zabrání přehřívání povrchu v okolí spotřebiče. Pokud byste chtěli umístit varnou desku na troubu, musí být trouba vybavena chladícím ventilátorem. Pokuste se vyhnout instalaci varné desky nad myčkou nádobí; pokud je to ale nevyhnutelné, vložte mezi oba spotřebiče vodotěsnou izolaci. Upevnění Velmi důležité upozornění: Je naprosto nezbytné, aby podklad, na který bude sklo-keramická varná deska montována, byl naprosto rovný. Poškození varné desky, způsobené nesprávným upevněním může neblaze ovlivnit chod celého spotřebiče. Upínací součástky jsou utáhnuty šrouby (viz nákres). Je naprosto nezbytné, aby tyto šrouby byly vždy přístupné. Vložte varnou desku do vyříznutého otvoru, zatlačte po jejím obvodu, tak aby zcela přilnula k pracovní ploše. ZADNÍ UPÍNACÍ SOUČÁSTKY PŘEDNÍ STRANA VARNÉ DESKY KUCHYŇSKÁ PRACOVNÍ PLOCHA / / / / / / VARNÁ DESKA ZESPODA Vzdálenost, která musí být dodržována mezi vyříznutým otvorem a skříňkou / /- 1 CZ 4

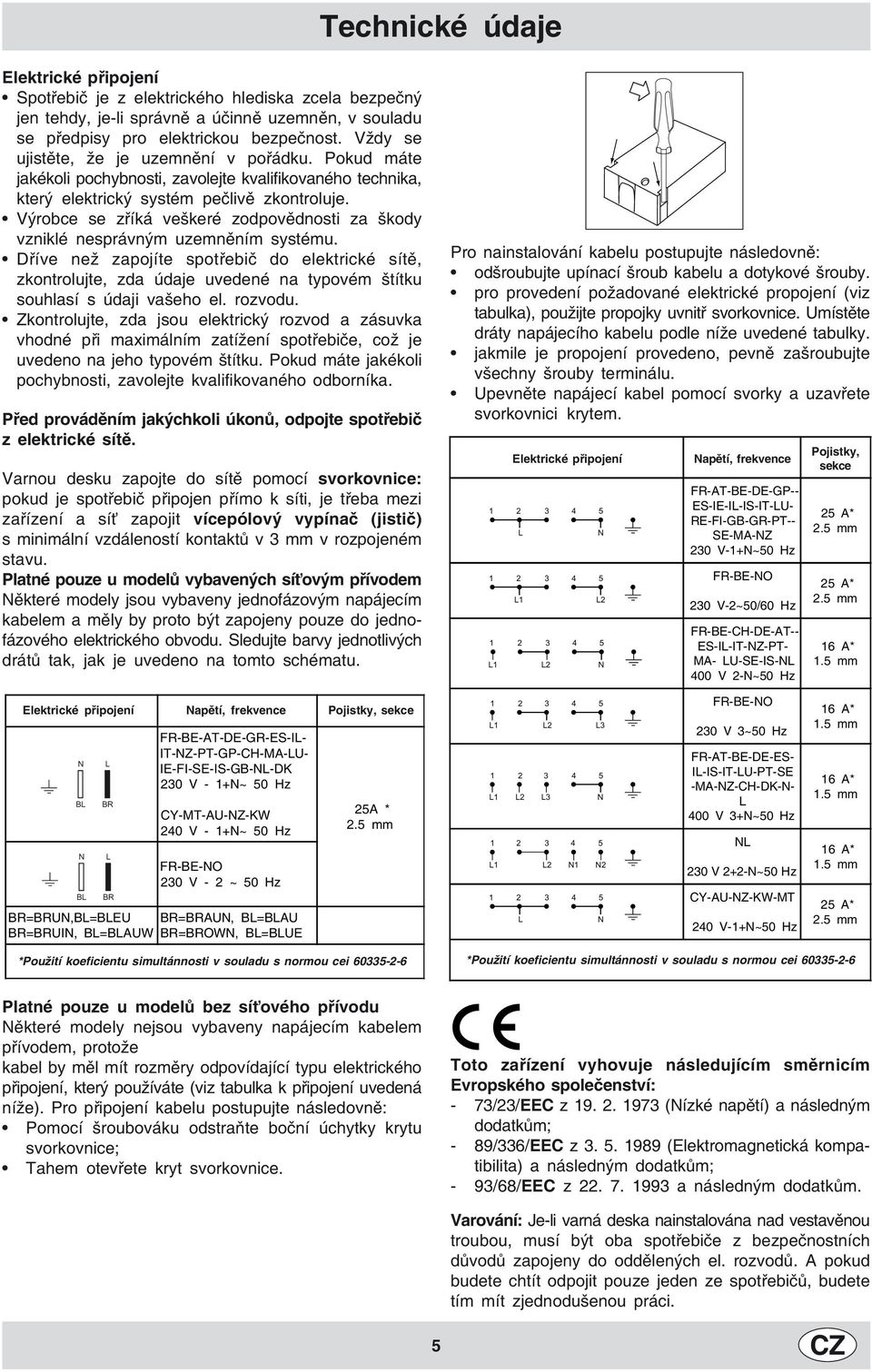

5 Technické údaje Elektrické připojení Spotřebič je z elektrického hlediska zcela bezpečný jen tehdy, je-li správně a účinně uzemněn, v souladu se předpisy pro elektrickou bezpečnost. Vždy se ujistěte, že je uzemnění v pořádku. Pokud máte jakékoli pochybnosti, zavolejte kvalifikovaného technika, který elektrický systém pečlivě zkontroluje. Výrobce se zříká veškeré zodpovědnosti za škody vzniklé nesprávným uzemněním systému. Dříve než zapojíte spotřebič do elektrické sítě, zkontrolujte, zda údaje uvedené na typovém štítku souhlasí s údaji vašeho el. rozvodu. Zkontrolujte, zda jsou elektrický rozvod a zásuvka vhodné při maximálním zatížení spotřebiče, což je uvedeno na jeho typovém štítku. Pokud máte jakékoli pochybnosti, zavolejte kvalifikovaného odborníka. Před prováděním jakýchkoli úkonů, odpojte spotřebič z elektrické sítě. Varnou desku zapojte do sítě pomocí svorkovnice: pokud je spotřebič připojen přímo k síti, je třeba mezi zařízení a síť zapojit vícepólový vypínač (jistič) s minimální vzdáleností kontaktů v 3 mm v rozpojeném stavu. Platné pouze u modelů vybavených síťovým přívodem Některé modely jsou vybaveny jednofázovým napájecím kabelem a měly by proto být zapojeny pouze do jednofázového elektrického obvodu. Sledujte barvy jednotlivých drátů tak, jak je uvedeno na tomto schématu. Pro nainstalování kabelu postupujte následovně: odšroubujte upínací šroub kabelu a dotykové šrouby. pro provedení požadované elektrické propojení (viz tabulka), použijte propojky uvnitř svorkovnice. Umístěte dráty napájecího kabelu podle níže uvedené tabulky. jakmile je propojení provedeno, pevně zašroubujte všechny šrouby terminálu. Upevněte napájecí kabel pomocí svorky a uzavřete svorkovnici krytem. Elektrické připojení L L1 N L2 L1 L2 N Napětí, frekvence FR-AT-BE-DE-GP-- ES-IE-IL-IS-IT-LU- RE-FI-GB-GR-PT-- SE-MA-NZ 230 V-1+N~50 Hz FR-BE-NO 230 V-2~50/60 Hz FR-BE-CH-DE-AT-- ES-IL-IT-NZ-PT- MA- LU-SE-IS-NL 400 V 2-N~50 Hz Pojistky, sekce 25 A* 2.5 mm 25 A* 2.5 mm 16 A* 1.5 mm Elektrické připojení Napětí, frekvence Pojistky, sekce N BL N BL L BR L BR FR-BE-AT-DE-GR-ES-IL- IT-NZ-PT-GP-CH-MA-LU- IE-FI-SE-IS-GB-NL-DK 230 V - 1+N~ 50 Hz CY-MT-AU-NZ-KW 240 V - 1+N~ 50 Hz FR-BE-NO 230 V - 2 ~ 50 Hz BR=BRUN,BL=BLEU BR=BRAUN, BL=BLAU BR=BRUIN, BL=BLAUW BR=BROWN, BL=BLUE 25A * 2.5 mm L1 L2 L3 L1 L2 L3 N L1 L2 N1 N2 L N FR-BE-NO 230 V 3~50 Hz FR-AT-BE-DE-ES- IL-IS-IT-LU-PT-SE -MA-NZ-CH-DK-N- L 400 V 3+N~50 Hz NL 230 V 2+2-N~50 Hz CY-AU-NZ-KW-MT 240 V-1+N~50 Hz 16 A* 1.5 mm 16 A* 1.5 mm 16 A* 1.5 mm 25 A* 2.5 mm *Použití koeficientu simultánnosti v souladu s normou cei *Použití koeficientu simultánnosti v souladu s normou cei Platné pouze u modelů bez síťového přívodu Některé modely nejsou vybaveny napájecím kabelem přívodem, protože kabel by měl mít rozměry odpovídající typu elektrického připojení, který používáte (viz tabulka k připojení uvedená níže). Pro připojení kabelu postupujte následovně: Pomocí šroubováku odstraňte boční úchytky krytu svorkovnice; Tahem otevřete kryt svorkovnice. Toto zařízení vyhovuje následujícím směrnicím Evropského společenství: - 73/23/EEC z (Nízké napětí) a následným dodatkům; - 89/336/EEC z (Elektromagnetická kompatibilita) a následným dodatkům; - 93/68/EEC z a následným dodatkům. Varování: Je-li varná deska nainstalována nad vestavěnou troubou, musí být oba spotřebiče z bezpečnostních důvodů zapojeny do oddělených el. rozvodů. A pokud budete chtít odpojit pouze jeden ze spotřebičů, budete tím mít zjednodušenou práci. 5 CZ

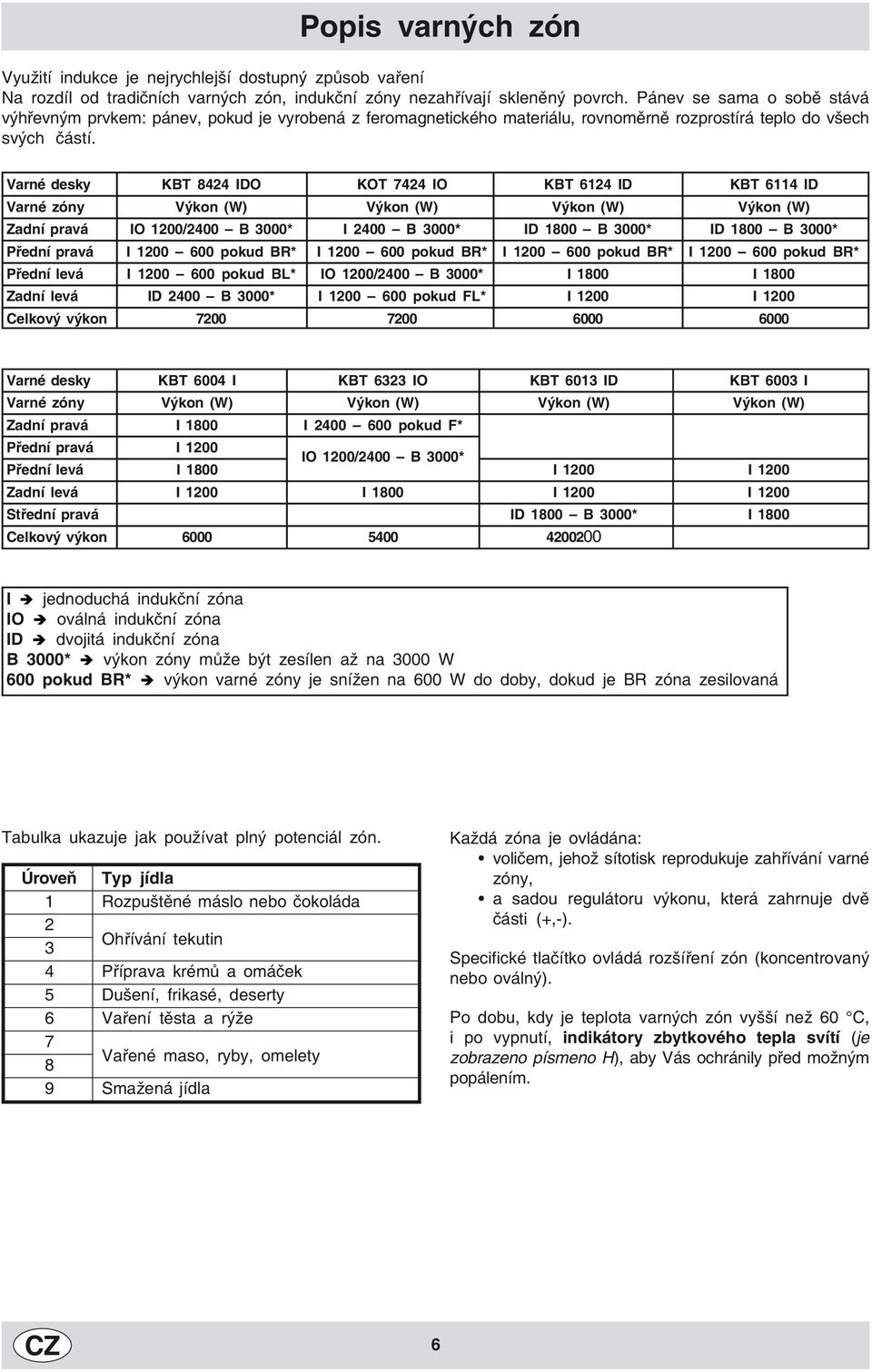

6 Popis varných zón Využití indukce je nejrychlejší dostupný způsob vaření Na rozdíl od tradičních varných zón, indukční zóny nezahřívají skleněný povrch. Pánev se sama o sobě stává výhřevným prvkem: pánev, pokud je vyrobená z feromagnetického materiálu, rovnoměrně rozprostírá teplo do všech svých částí. Varné desky KBT 8424 IDO KOT 7424 IO KBT 6124 ID KBT 6114 ID Varné zóny Výkon (W) Výkon (W) Výkon (W) Výkon (W) Zadní pravá IO 1200/2400 B 3000* I 2400 B 3000* ID 1800 B 3000* ID 1800 B 3000* Přední pravá I pokud BR* I pokud BR* I pokud BR* I pokud BR* Přední levá I pokud BL* IO 1200/2400 B 3000* I 1800 I 1800 Zadní levá ID 2400 B 3000* I pokud FL* I 1200 I 1200 Celkový výkon Varné desky KBT 6004 I KBT 6323 IO KBT 6013 ID KBT 6003 I Varné zóny Výkon (W) Výkon (W) Výkon (W) Výkon (W) Zadní pravá I 1800 I pokud F* Přední pravá I 1200 IO 1200/2400 B 3000* Přední levá I 1800 I 1200 I 1200 Zadní levá I 1200 I 1800 I 1200 I 1200 Střední pravá ID 1800 B 3000* I 1800 Celkový výkon I è jednoduchá indukční zóna IO è oválná indukční zóna ID è dvojitá indukční zóna B 3000* è výkon zóny může být zesílen až na 3000 W 600 pokud BR* è výkon varné zóny je snížen na 600 W do doby, dokud je BR zóna zesilovaná Tabulka ukazuje jak používat plný potenciál zón. Úroveň Typ jídla 1 Rozpuštěné máslo nebo čokoláda 2 Ohřívání tekutin 3 4 Příprava krémů a omáček 5 Dušení, frikasé, deserty 6 Vaření těsta a rýže 7 Vařené maso, ryby, omelety 8 9 Smažená jídla Každá zóna je ovládána: voličem, jehož sítotisk reprodukuje zahřívání varné zóny, a sadou regulátoru výkonu, která zahrnuje dvě části (+,-). Specifické tlačítko ovládá rozšíření zón (koncentrovaný nebo oválný). Po dobu, kdy je teplota varných zón vyšší než 60 C, i po vypnutí, indikátory zbytkového tepla svítí (je zobrazeno písmeno H), aby Vás ochránily před možným popálením. CZ 6

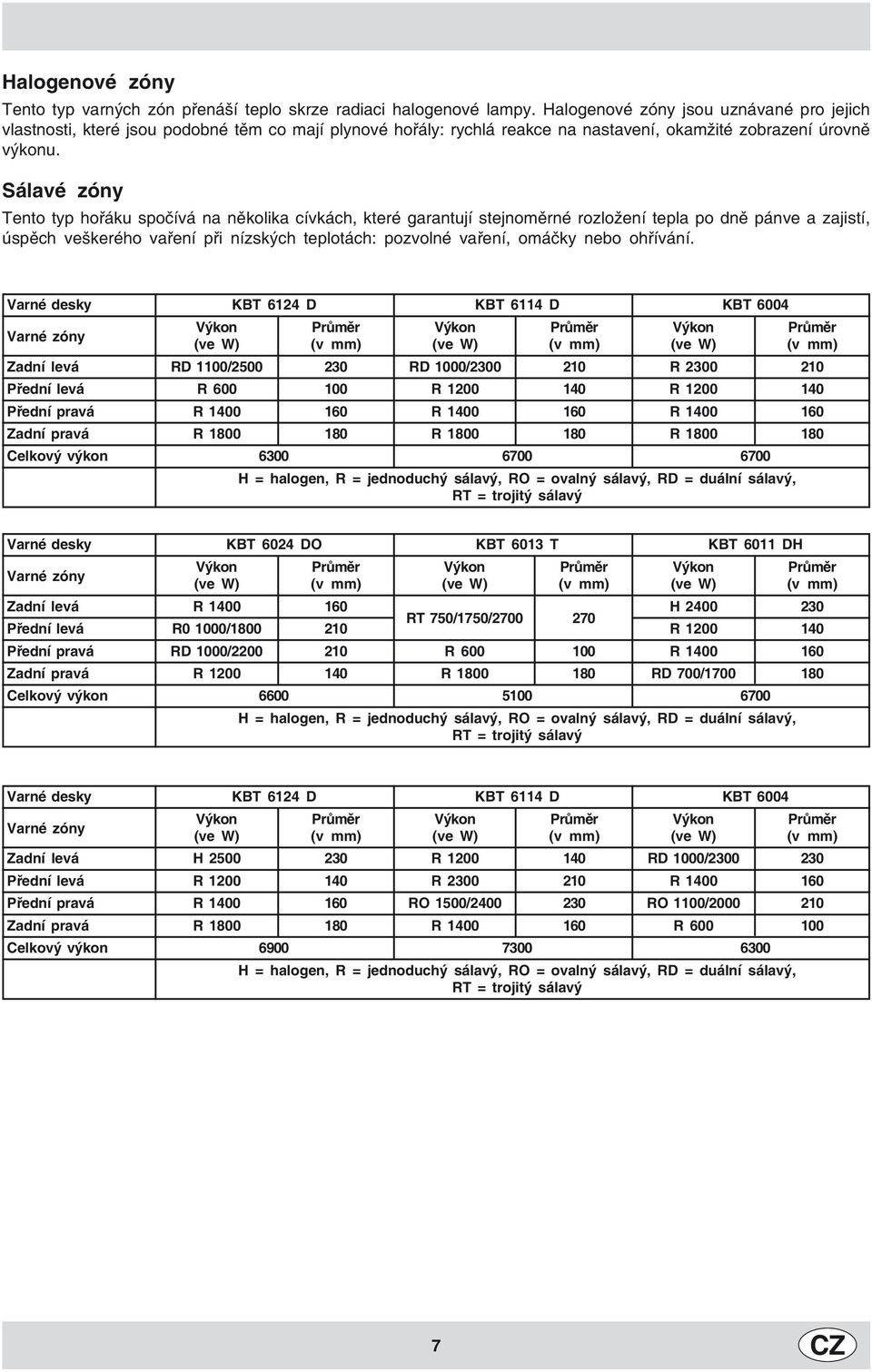

7 Halogenové zóny Tento typ varných zón přenáší teplo skrze radiaci halogenové lampy. Halogenové zóny jsou uznávané pro jejich vlastnosti, které jsou podobné těm co mají plynové hořály: rychlá reakce na nastavení, okamžité zobrazení úrovně výkonu. Sálavé zóny Tento typ hořáku spočívá na několika cívkách, které garantují stejnoměrné rozložení tepla po dně pánve a zajistí, úspěch veškerého vaření při nízských teplotách: pozvolné vaření, omáčky nebo ohřívání. Varné desky KBT 6124 D KBT 6114 D KBT 6004 Varné zóny Výkon Průměr Výkon Průměr Výkon Průměr (ve W) (v mm) (ve W) (v mm) (ve W) (v mm) Zadní levá RD 1100/ RD 1000/ R Přední levá R R R Přední pravá R R R Zadní pravá R R R Celkový výkon H = halogen, R = jednoduchý sálavý, RO = ovalný sálavý, RD = duální sálavý, RT = trojitý sálavý Varné desky KBT 6024 DO KBT 6013 T KBT 6011 DH Varné zóny Výkon Průměr Výkon Průměr Výkon Průměr (ve W) (v mm) (ve W) (v mm) (ve W) (v mm) Zadní levá R H RT 750/1750/ Přední levá R0 1000/ R Přední pravá RD 1000/ R R Zadní pravá R R RD 700/ Celkový výkon H = halogen, R = jednoduchý sálavý, RO = ovalný sálavý, RD = duální sálavý, RT = trojitý sálavý Varné desky KBT 6124 D KBT 6114 D KBT 6004 Varné zóny Výkon Průměr Výkon Průměr Výkon Průměr (ve W) (v mm) (ve W) (v mm) (ve W) (v mm) Zadní levá H R RD 1000/ Přední levá R R R Přední pravá R RO 1500/ RO 1100/ Zadní pravá R R R Celkový výkon H = halogen, R = jednoduchý sálavý, RO = ovalný sálavý, RD = duální sálavý, RT = trojitý sálavý 7 CZ

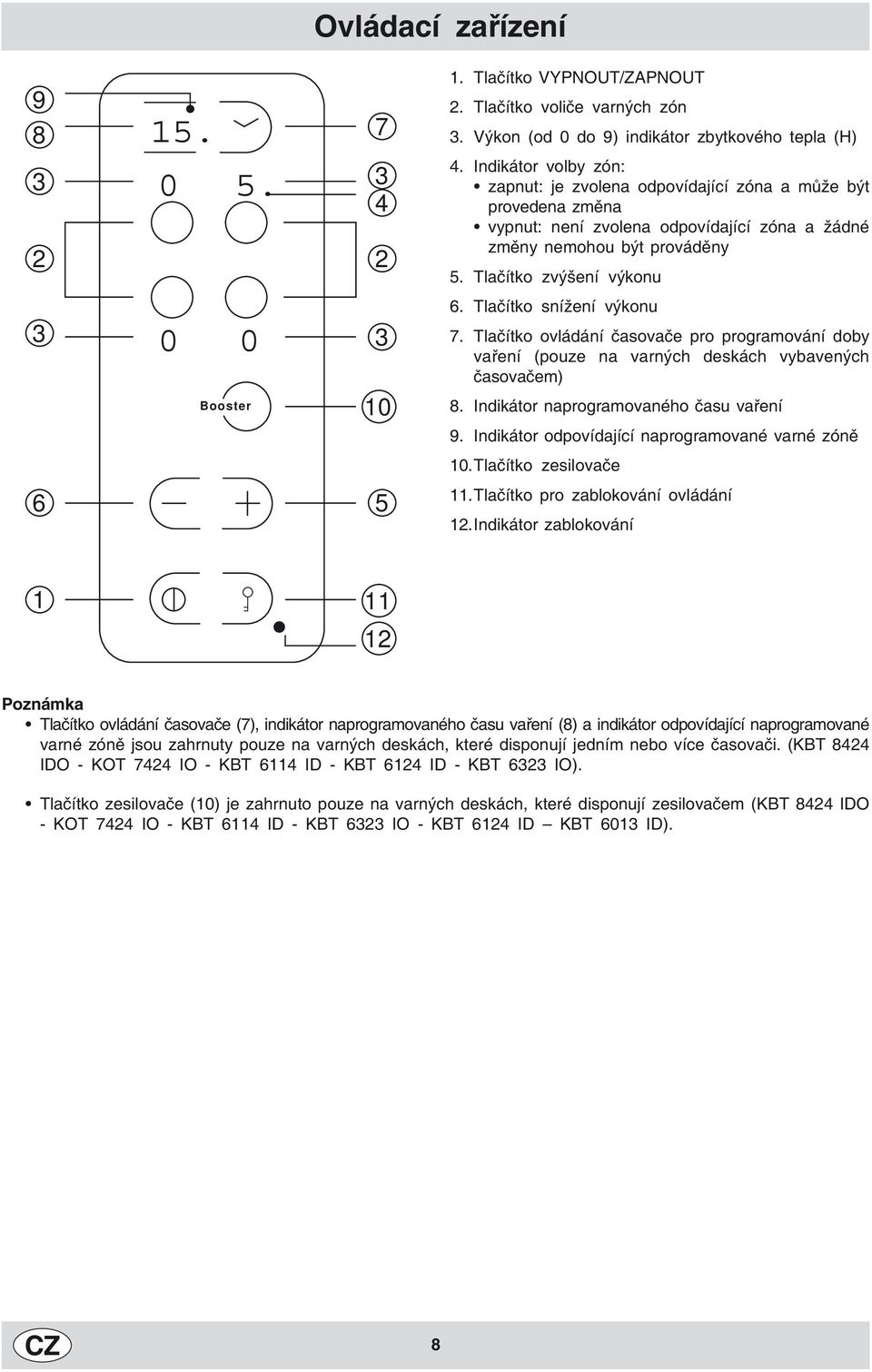

8 Ovládací zařízení Booster Tlačítko VYPNOUT/ZAPNOUT 2. Tlačítko voliče varných zón 3. Výkon (od 0 do 9) indikátor zbytkového tepla (H) 4. Indikátor volby zón: zapnut: je zvolena odpovídající zóna a může být provedena změna vypnut: není zvolena odpovídající zóna a žádné změny nemohou být prováděny 5. Tlačítko zvýšení výkonu 6. Tlačítko snížení výkonu 7. Tlačítko ovládání časovače pro programování doby vaření (pouze na varných deskách vybavených časovačem) 8. Indikátor naprogramovaného času vaření 9. Indikátor odpovídající naprogramované varné zóně 10.Tlačítko zesilovače 11.Tlačítko pro zablokování ovládání 12.Indikátor zablokování Poznámka Tlačítko ovládání časovače (7), indikátor naprogramovaného času vaření (8) a indikátor odpovídající naprogramované varné zóně jsou zahrnuty pouze na varných deskách, které disponují jedním nebo více časovači. (KBT 8424 IDO - KOT 7424 IO - KBT 6114 ID - KBT 6124 ID - KBT 6323 IO). Tlačítko zesilovače (10) je zahrnuto pouze na varných deskách, které disponují zesilovačem (KBT 8424 IDO - KOT 7424 IO - KBT 6114 ID - KBT 6323 IO - KBT 6124 ID KBT 6013 ID). CZ 8

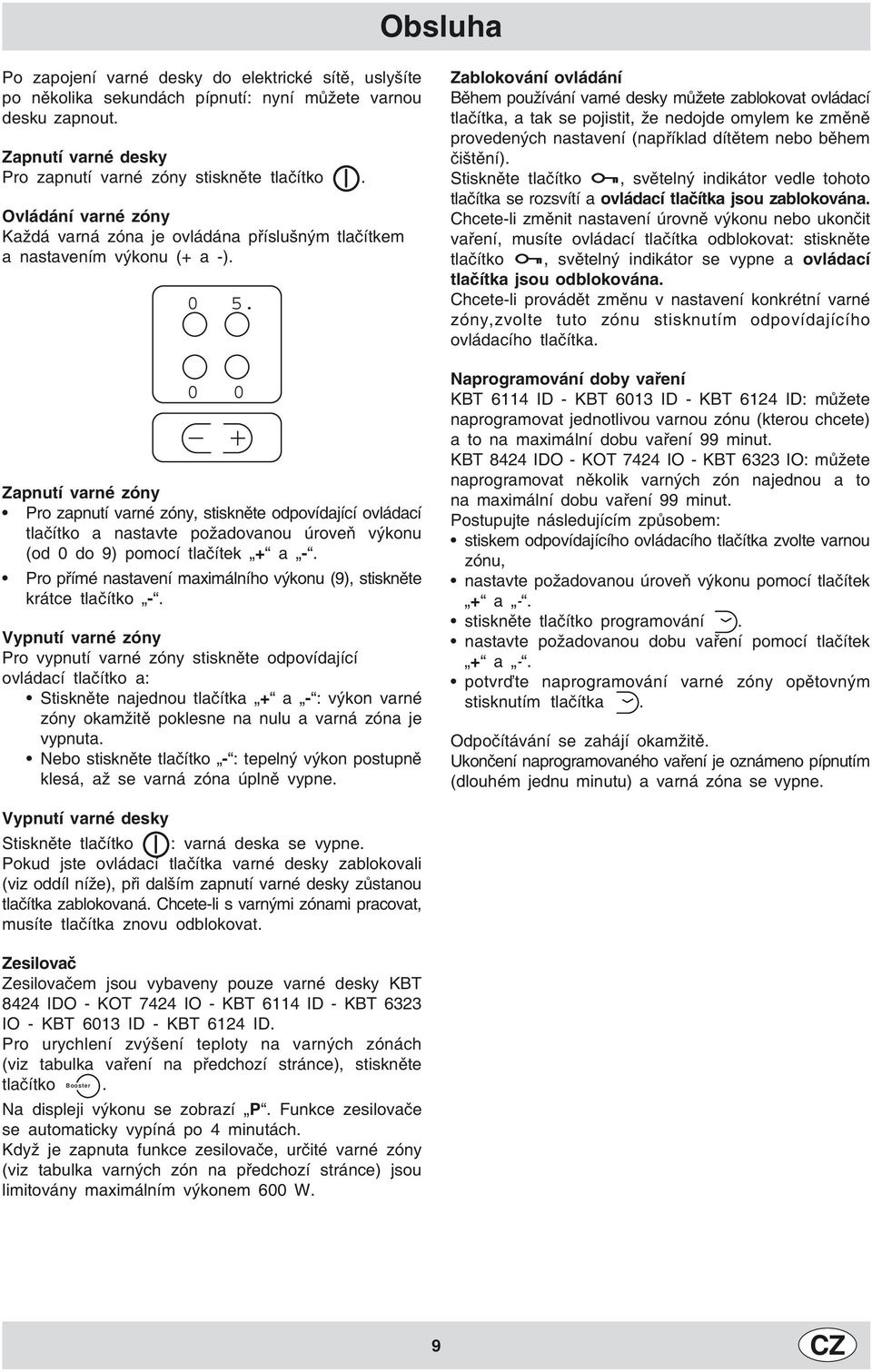

9 Obsluha Po zapojení varné desky do elektrické sítě, uslyšíte po několika sekundách pípnutí: nyní můžete varnou desku zapnout. Zapnutí varné desky Pro zapnutí varné zóny stiskněte tlačítko. Ovládání varné zóny Každá varná zóna je ovládána příslušným tlačítkem a nastavením výkonu (+ a -) Zapnutí varné zóny Pro zapnutí varné zóny, stiskněte odpovídající ovládací tlačítko a nastavte požadovanou úroveň výkonu (od 0 do 9) pomocí tlačítek + a -. Pro přímé nastavení maximálního výkonu (9), stiskněte krátce tlačítko -. Vypnutí varné zóny Pro vypnutí varné zóny stiskněte odpovídající ovládací tlačítko a: Stiskněte najednou tlačítka + a - : výkon varné zóny okamžitě poklesne na nulu a varná zóna je vypnuta. Nebo stiskněte tlačítko - : tepelný výkon postupně klesá, až se varná zóna úplně vypne. Zablokování ovládání Během používání varné desky můžete zablokovat ovládací tlačítka, a tak se pojistit, že nedojde omylem ke změně provedených nastavení (například dítětem nebo během čištění). Stiskněte tlačítko, světelný indikátor vedle tohoto tlačítka se rozsvítí a ovládací tlačítka jsou zablokována. Chcete-li změnit nastavení úrovně výkonu nebo ukončit vaření, musíte ovládací tlačítka odblokovat: stiskněte tlačítko, světelný indikátor se vypne a ovládací tlačítka jsou odblokována. Chcete-li provádět změnu v nastavení konkrétní varné zóny,zvolte tuto zónu stisknutím odpovídajícího ovládacího tlačítka. Naprogramování doby vaření KBT 6114 ID - KBT 6013 ID - KBT 6124 ID: můžete naprogramovat jednotlivou varnou zónu (kterou chcete) a to na maximální dobu vaření 99 minut. KBT 8424 IDO - KOT 7424 IO - KBT 6323 IO: můžete naprogramovat několik varných zón najednou a to na maximální dobu vaření 99 minut. Postupujte následujícím způsobem: stiskem odpovídajícího ovládacího tlačítka zvolte varnou zónu, nastavte požadovanou úroveň výkonu pomocí tlačítek + a -. stiskněte tlačítko programování. nastavte požadovanou dobu vaření pomocí tlačítek + a -. potvrďte naprogramování varné zóny opětovným stisknutím tlačítka. Odpočítávání se zahájí okamžitě. Ukončení naprogramovaného vaření je oznámeno pípnutím (dlouhém jednu minutu) a varná zóna se vypne. Vypnutí varné desky Stiskněte tlačítko : varná deska se vypne. Pokud jste ovládací tlačítka varné desky zablokovali (viz oddíl níže), při dalším zapnutí varné desky zůstanou tlačítka zablokovaná. Chcete-li s varnými zónami pracovat, musíte tlačítka znovu odblokovat. Zesilovač Zesilovačem jsou vybaveny pouze varné desky KBT 8424 IDO - KOT 7424 IO - KBT 6114 ID - KBT 6323 IO - KBT 6013 ID - KBT 6124 ID. Pro urychlení zvýšení teploty na varných zónách (viz tabulka vaření na předchozí stránce), stiskněte tlačítko. Booster Na displeji výkonu se zobrazí P. Funkce zesilovače se automaticky vypíná po 4 minutách. Když je zapnuta funkce zesilovače, určité varné zóny (viz tabulka varných zón na předchozí stránce) jsou limitovány maximálním výkonem 600 W. 9 CZ

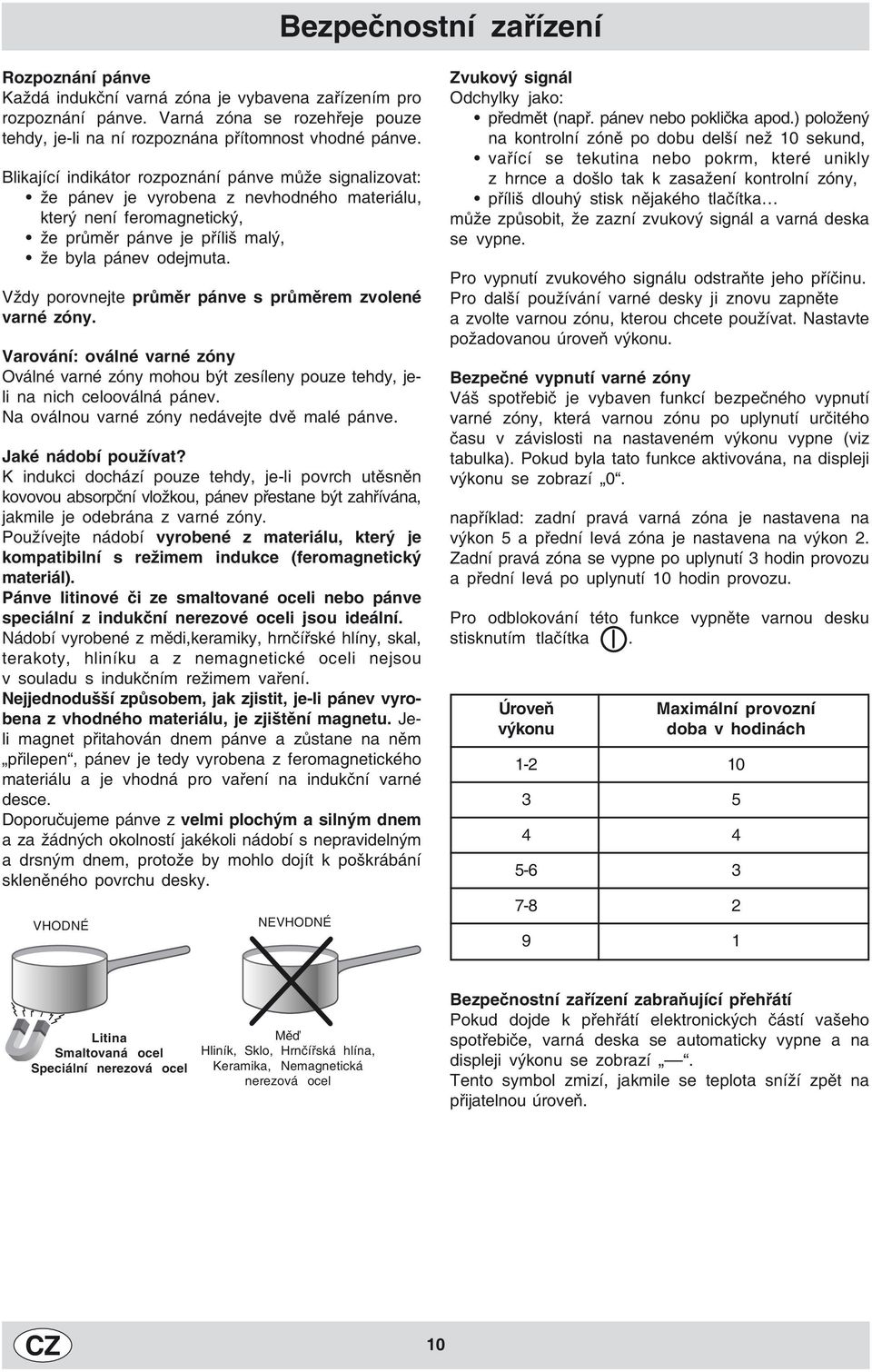

10 Bezpečnostní zařízení Rozpoznání pánve Každá indukční varná zóna je vybavena zařízením pro rozpoznání pánve. Varná zóna se rozehřeje pouze tehdy, je-li na ní rozpoznána přítomnost vhodné pánve. Blikající indikátor rozpoznání pánve může signalizovat: že pánev je vyrobena z nevhodného materiálu, který není feromagnetický, že průměr pánve je příliš malý, že byla pánev odejmuta. Vždy porovnejte průměr pánve s průměrem zvolené varné zóny. Varování: oválné varné zóny Oválné varné zóny mohou být zesíleny pouze tehdy, jeli na nich celooválná pánev. Na oválnou varné zóny nedávejte dvě malé pánve. Jaké nádobí používat? K indukci dochází pouze tehdy, je-li povrch utěsněn kovovou absorpční vložkou, pánev přestane být zahřívána, jakmile je odebrána z varné zóny. Používejte nádobí vyrobené z materiálu, který je kompatibilní s režimem indukce (feromagnetický materiál). Pánve litinové či ze smaltované oceli nebo pánve speciální z indukční nerezové oceli jsou ideální. Nádobí vyrobené z mědi,keramiky, hrnčířské hlíny, skal, terakoty, hliníku a z nemagnetické oceli nejsou v souladu s indukčním režimem vaření. Nejjednodušší způsobem, jak zjistit, je-li pánev vyrobena z vhodného materiálu, je zjištění magnetu. Jeli magnet přitahován dnem pánve a zůstane na něm přilepen, pánev je tedy vyrobena z feromagnetického materiálu a je vhodná pro vaření na indukční varné desce. Doporučujeme pánve z velmi plochým a silným dnem a za žádných okolností jakékoli nádobí s nepravidelným a drsným dnem, protože by mohlo dojít k poškrábání skleněného povrchu desky. VHODNÉ NEVHODNÉ Zvukový signál Odchylky jako: předmět (např. pánev nebo poklička apod.) položený na kontrolní zóně po dobu delší než 10 sekund, vařící se tekutina nebo pokrm, které unikly z hrnce a došlo tak k zasažení kontrolní zóny, příliš dlouhý stisk nějakého tlačítka může způsobit, že zazní zvukový signál a varná deska se vypne. Pro vypnutí zvukového signálu odstraňte jeho příčinu. Pro další používání varné desky ji znovu zapněte a zvolte varnou zónu, kterou chcete používat. Nastavte požadovanou úroveň výkonu. Bezpečné vypnutí varné zóny Váš spotřebič je vybaven funkcí bezpečného vypnutí varné zóny, která varnou zónu po uplynutí určitého času v závislosti na nastaveném výkonu vypne (viz tabulka). Pokud byla tato funkce aktivována, na displeji výkonu se zobrazí 0. například: zadní pravá varná zóna je nastavena na výkon 5 a přední levá zóna je nastavena na výkon 2. Zadní pravá zóna se vypne po uplynutí 3 hodin provozu a přední levá po uplynutí 10 hodin provozu. Pro odblokování této funkce vypněte varnou desku stisknutím tlačítka. Úroveň výkonu Maximální provozní doba v hodinách Litina Smaltovaná ocel Speciální nerezová ocel Měď Hliník, Sklo, Hrnčířská hlína, Keramika, Nemagnetická nerezová ocel Bezpečnostní zařízení zabraňující přehřátí Pokud dojde k přehřátí elektronických částí vašeho spotřebiče, varná deska se automaticky vypne a na displeji výkonu se zobrazí. Tento symbol zmizí, jakmile se teplota sníží zpět na přijatelnou úroveň. CZ 10

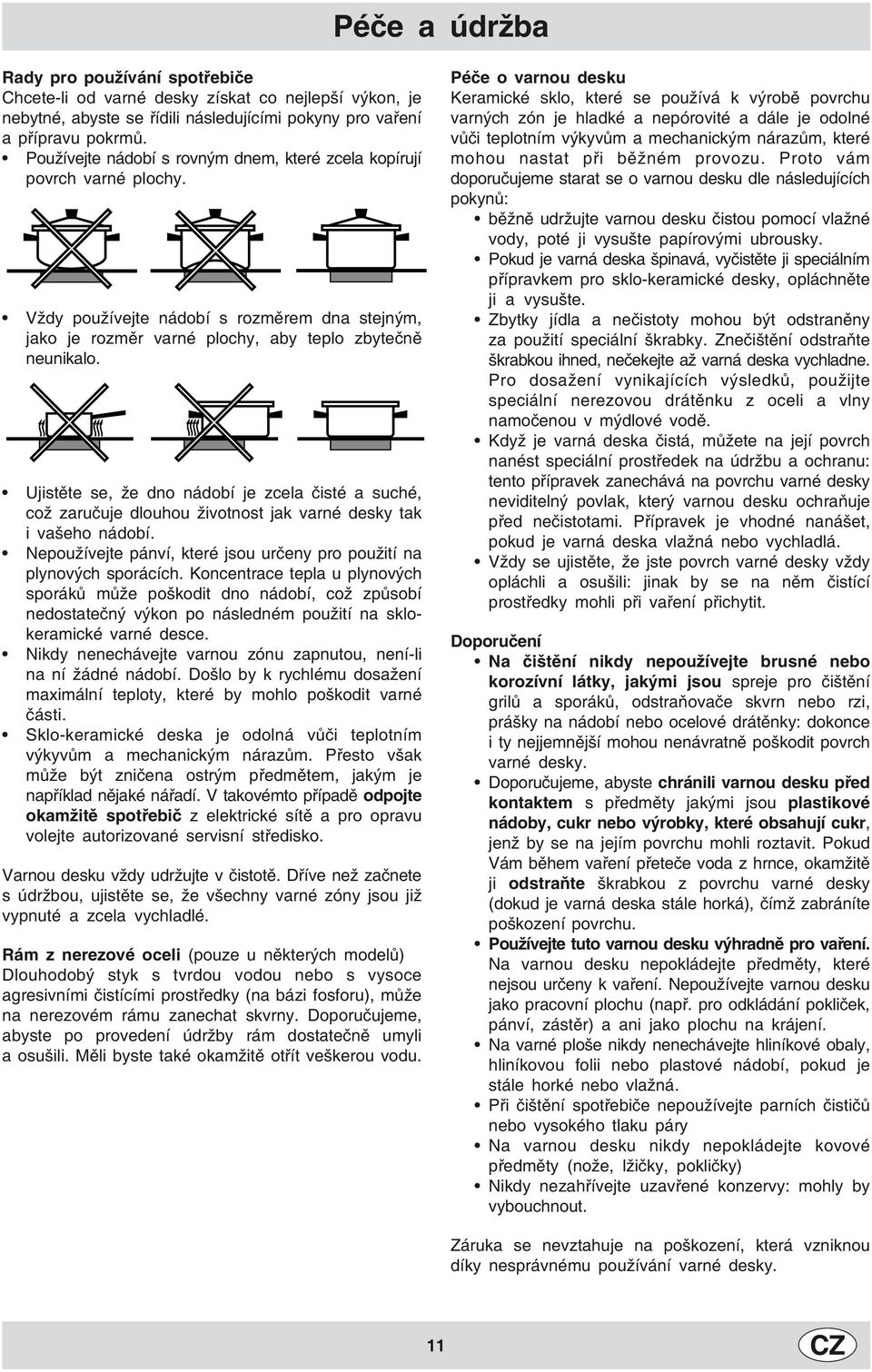

11 Péče a údržba Rady pro používání spotřebiče Chcete-li od varné desky získat co nejlepší výkon, je nebytné, abyste se řídili následujícími pokyny pro vaření a přípravu pokrmů. Používejte nádobí s rovným dnem, které zcela kopírují povrch varné plochy. Vždy používejte nádobí s rozměrem dna stejným, jako je rozměr varné plochy, aby teplo zbytečně neunikalo. Ujistěte se, že dno nádobí je zcela čisté a suché, což zaručuje dlouhou životnost jak varné desky tak i vašeho nádobí. Nepoužívejte pánví, které jsou určeny pro použití na plynových sporácích. Koncentrace tepla u plynových sporáků může poškodit dno nádobí, což způsobí nedostatečný výkon po následném použití na sklokeramické varné desce. Nikdy nenechávejte varnou zónu zapnutou, není-li na ní žádné nádobí. Došlo by k rychlému dosažení maximální teploty, které by mohlo poškodit varné části. Sklo-keramické deska je odolná vůči teplotním výkyvům a mechanickým nárazům. Přesto však může být zničena ostrým předmětem, jakým je například nějaké nářadí. V takovémto případě odpojte okamžitě spotřebič z elektrické sítě a pro opravu volejte autorizované servisní středisko. Varnou desku vždy udržujte v čistotě. Dříve než začnete s údržbou, ujistěte se, že všechny varné zóny jsou již vypnuté a zcela vychladlé. Rám z nerezové oceli (pouze u některých modelů) Dlouhodobý styk s tvrdou vodou nebo s vysoce agresivními čistícími prostředky (na bázi fosforu), může na nerezovém rámu zanechat skvrny. Doporučujeme, abyste po provedení údržby rám dostatečně umyli a osušili. Měli byste také okamžitě otřít veškerou vodu. Péče o varnou desku Keramické sklo, které se používá k výrobě povrchu varných zón je hladké a nepórovité a dále je odolné vůči teplotním výkyvům a mechanickým nárazům, které mohou nastat při běžném provozu. Proto vám doporučujeme starat se o varnou desku dle následujících pokynů: běžně udržujte varnou desku čistou pomocí vlažné vody, poté ji vysušte papírovými ubrousky. Pokud je varná deska špinavá, vyčistěte ji speciálním přípravkem pro sklo-keramické desky, opláchněte ji a vysušte. Zbytky jídla a nečistoty mohou být odstraněny za použití speciální škrabky. Znečištění odstraňte škrabkou ihned, nečekejte až varná deska vychladne. Pro dosažení vynikajících výsledků, použijte speciální nerezovou drátěnku z oceli a vlny namočenou v mýdlové vodě. Když je varná deska čistá, můžete na její povrch nanést speciální prostředek na údržbu a ochranu: tento přípravek zanechává na povrchu varné desky neviditelný povlak, který varnou desku ochraňuje před nečistotami. Přípravek je vhodné nanášet, pokud je varná deska vlažná nebo vychladlá. Vždy se ujistěte, že jste povrch varné desky vždy opláchli a osušili: jinak by se na něm čistící prostředky mohli při vaření přichytit. Doporučení Na čištění nikdy nepoužívejte brusné nebo korozívní látky, jakými jsou spreje pro čištění grilů a sporáků, odstraňovače skvrn nebo rzi, prášky na nádobí nebo ocelové drátěnky: dokonce i ty nejjemnější mohou nenávratně poškodit povrch varné desky. Doporučujeme, abyste chránili varnou desku před kontaktem s předměty jakými jsou plastikové nádoby, cukr nebo výrobky, které obsahují cukr, jenž by se na jejím povrchu mohli roztavit. Pokud Vám během vaření přeteče voda z hrnce, okamžitě ji odstraňte škrabkou z povrchu varné desky (dokud je varná deska stále horká), čímž zabráníte poškození povrchu. Používejte tuto varnou desku výhradně pro vaření. Na varnou desku nepokládejte předměty, které nejsou určeny k vaření. Nepoužívejte varnou desku jako pracovní plochu (např. pro odkládání pokliček, pánví, zástěr) a ani jako plochu na krájení. Na varné ploše nikdy nenechávejte hliníkové obaly, hliníkovou folii nebo plastové nádobí, pokud je stále horké nebo vlažná. Při čištění spotřebiče nepoužívejte parních čističů nebo vysokého tlaku páry Na varnou desku nikdy nepokládejte kovové předměty (nože, lžičky, pokličky) Nikdy nezahřívejte uzavřené konzervy: mohly by vybouchnout. Záruka se nevztahuje na poškození, která vzniknou díky nesprávnému používání varné desky. 11 CZ

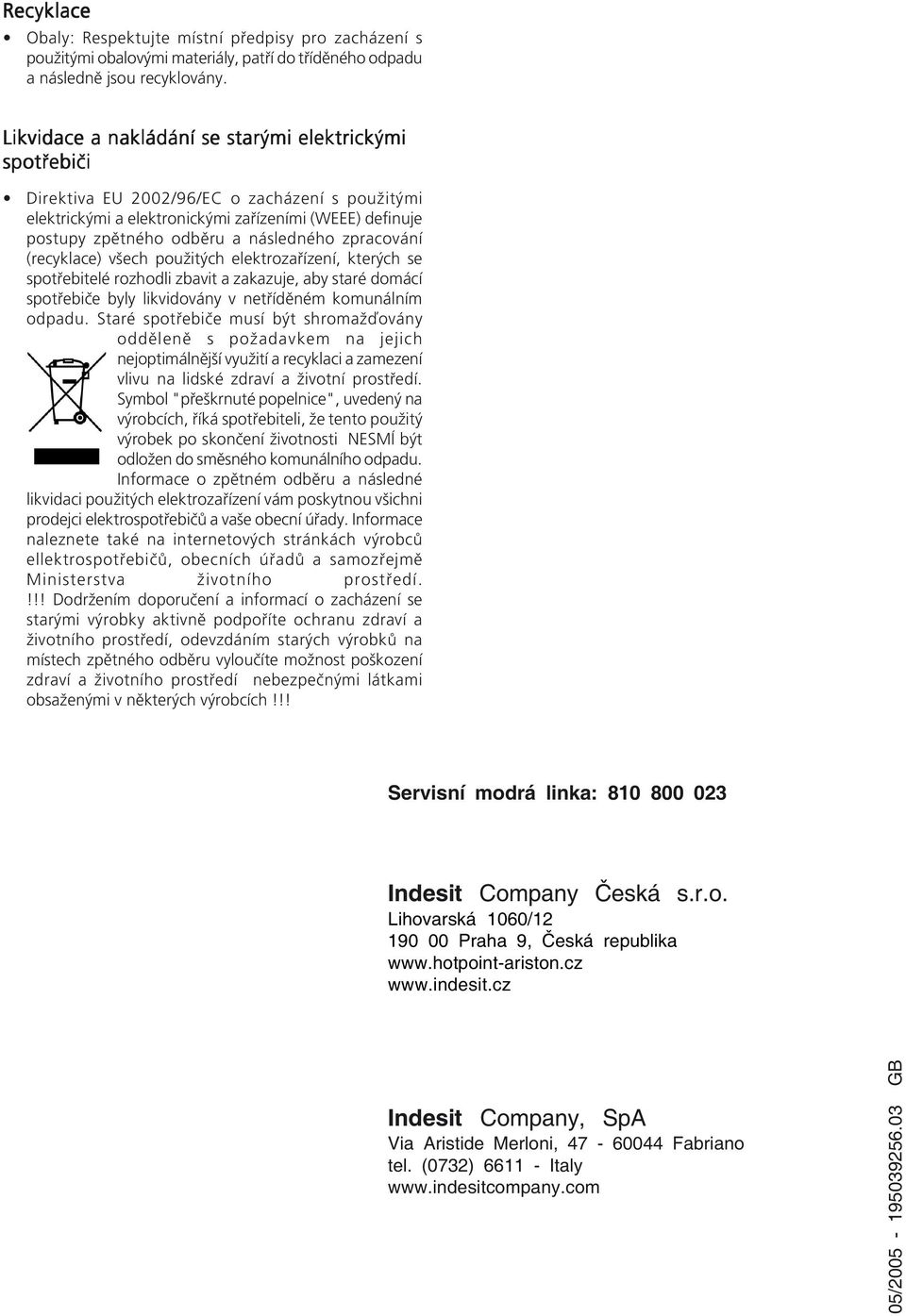

12 Recyklace Obaly: Respektujte místní předpisy pro zacházení s použitými obalovými materiály, patří do tříděného odpadu a následně jsou recyklovány. Likvidace a nakládání se starými elektrickými spotřebiči Direktiva EU 2002/96/EC o zacházení s použitými elektrickými a elektronickými zařízeními (WEEE) definuje postupy zpětného odběru a následného zpracování (recyklace) všech použitých elektrozařízení, kterých se spotřebitelé rozhodli zbavit a zakazuje, aby staré domácí spotřebiče byly likvidovány v netříděném komunálním odpadu. Staré spotřebiče musí být shromažďovány odděleně s požadavkem na jejich nejoptimálnější využití a recyklaci a zamezení vlivu na lidské zdraví a životní prostředí. Symbol "přeškrnuté popelnice", uvedený na výrobcích, říká spotřebiteli, že tento použitý výrobek po skončení životnosti NESMÍ být odložen do směsného komunálního odpadu. Informace o zpětném odběru a následné likvidaci použitých elektrozařízení vám poskytnou všichni prodejci elektrospotřebičů a vaše obecní úřady. Informace naleznete také na internetových stránkách výrobců ellektrospotřebičů, obecních úřadů a samozřejmě Ministerstva životního prostředí.!!! Dodržením doporučení a informací o zacházení se starými výrobky aktivně podpoříte ochranu zdraví a životního prostředí, odevzdáním starých výrobků na místech zpětného odběru vyloučíte možnost poškození zdraví a životního prostředí nebezpečnými látkami obsaženými v některých výrobcích!!! Servisní modrá linka: Indesit Company Česká s.r.o. Lihovarská 1060/ Praha 9, Česká republika Indesit Company, SpA Via Aristide Merloni, Fabriano tel. (0732) Italy 05/ GB
