1 PROCESNÍ ČERPADLO Jednostupňové odstředivé čerpadlo odpadních vod: Kompaktní, silné a zároveň účinné. CZ

2 Nová generace odstředivých čerpadel odpadních vod Čerpadlo je určeno pro odčerpávání nezpracovaných odpadních vod pro provoz v obtížných podmínkách. Vysoká zatížení nepředstavují pro čerpadlo odpadních vod žádný problém. Procesní čerpadla výrobní řady byla sestrojena speciálně pro čerpací zařízení a čistírny odpadních vod v obtížných podmínkách s přímým pohonem přes spojku nebo klínový řemen. V popředí vývoje této výrobní řady je především spolehlivost a dlouhá dobu provozu spolu s co nejvyšším stupněm účinnosti to vše pomáhá snižovat náklady životního cyklu. Vyšší setrvačnost hmoty umožněná konstrukcí minimalizuje působení vodních rázů v potrubním systému. 2 Čerpadlo se používá přednostně v technologických zařízeních a komunálních provozech. Je především vhodné pro čerpání odpadních vod, znečištěné vody, fekálií, kalu, bahna, bazénové vody, papíroviny, celulózy a dřevní kaše. Díky maximálnímu důrazu na provozní bezpečnost přispívají bloková čerpadla odpadních vod také v zónách ohrožených výbuchem k bezporuchovému provozu čerpacích systémů odpadních vod, čerpacích stanic, čistíren odpadních vod, veřejných zařízení, závodů, mycích zařízení zeleniny, jatek, oplachovacích systémů, krytých, otevřených a lázeňských koupališť, vodních parků, papíren, cukrovarů, pivovarů, konzervárenského průmyslu, obchodních domů a školních a obytných budov. -SG / UNIGUM -PO s pogumovanou hydraulikou čerpadla Strana 8 s kotoučovým nožem Strana 9

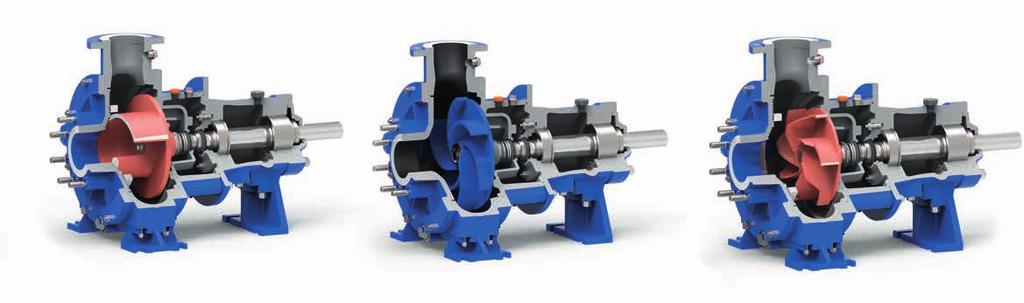

3 Oběžná kola Výběr optimálního oběžného kola pro konkrétní čerpané médium zaručuje rozmanitá nabídka variant oběžných kol. Spolu s hydraulikami s optimalizovanou účinností zajišťují co největší provozní bezpečnost. V případě pohonu s klínovým řemenem lze veškerou hydrauliku upravit změnou převodového poměru. Všechna vícekanálová kola mohou pomocí úpravy průměru dosáhnout každého pracovního bodu v rámci pole charakteristik. Otevřené jednokanálové kolo (Q) s automatickým rozmělňovačem vláken pro čerpaná média s nejhrubšími pevnými látkami a pro provozně zabezpečené čerpání médií s nejhrubšími pevnými látkami. Otevřené dvoukanálové kolo (Q) s automatickým rozmělňovačem vláken pro šetrné čerpání, také s médii s pevnými látkami. Velmi klidný chod díky symetrickému tvaru. Vířivé kolo (W) pro čerpaná média s hrubšími pevnými látkami a s plynovými a vzduchovými bublinkami. Uzavřené dvoukanálové kolo (K) pro čerpaná média s nečistotami a pevnými látkami. Uzavřené jednokanálové kolo (K) pro provozně zabezpečené čerpání médií s nejhrubšími látkami při nejvyšších stupních účinnosti. Optimalizace servisu a údržby Všechny součásti byly vyvinuty s ohledem na optimalizaci servisu a údržby a byly sestaveny inteligentním způsobem. Při používání to znamená nejvyšší možnou míru zabezpečení zařízení a nejnižší náklady životnosti cyklu (Life Cycle Costs, LCC). Všeobecné údaje Barva čerpadla RAL 5010 (standardní) Rozsah teploty médií od - 5 do + 60 C (- 5 až + 40 C v provedení vhodném do výbušných prostředí) Rozsah teploty okolí od - 5 do + 40 C Výkonová zkouška podle směrnice DIN EN ISO 9906, třída 2 Hustota čerpaného média do max kg/m³ Viskozita čerpaného média do max. 1,75 mm²/s 3

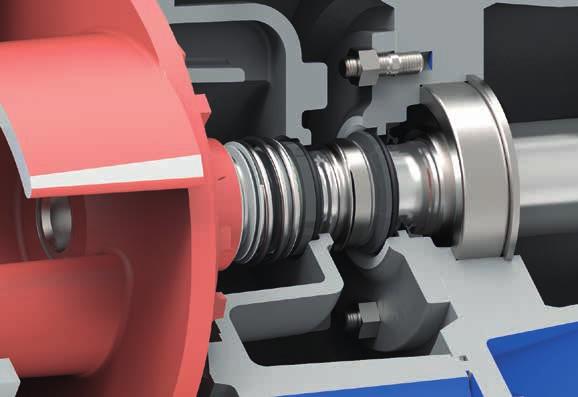

4 Celá řada inovativních prvků výbavy: Rozmělňovač vláken Rozmělňovač vláken (non-clogging-system) zajišťuje u otevřeného jednokanálového a dvoukanálového kola nejvyšší možnou provozní bezpečnost. Ta je zajištěna kombinací tvrdého, neupraveného povrchu třecí desky a speciálně upravené řezné hrany na oběžném kole. 5 Provozní bezpečnost Co největší provozní bezpečnosti je dosaženo v závislosti na velikosti čerpadla rozdrcením složek s dlouhými vlákny pomocí zadního kruhového břitu oběžného kola. 2 Oběžná kola Díky různým variantám oběžných kol lze čerpadlo přizpůsobit čerpanému médiu a pracovnímu bodu. 6 Olejová jímka Optimalizovaná olejová jímka k mazání a chlazení mechanických ucpávek. Zabezpečení proti krátkodobému chodu na sucho při sání nebo při použití médií obsahujících plyny. Těsnost přechodového tělesa lze sledovat pomocí elektrody na kontrolu těsnosti (volitelné vybavení). 3 Utěsnění hřídele Dvojčinná mechanická ucpávka z nejmodernějších materiálů s vysokou odolností proti opotřebení. Potřebné chlazení kluzných ploch je cíleně zajištěno médiem pomocí přepouštěcího kanálu. K mazání a chlazení mechanických ucpávek je přechodové těleso naplněno kluzným olejem. Tato olejová jímka umožňuje dokonce i krátkodobý chod nasucho. 7 odvzdušňovací šroub Odvzdušňovací šroub umožňuje vyrovnání tlaku olejové jímky. 8 Konstrukce 4 Přepouštěcí kanál Pro optimální omývání mechanické ucpávky čerpaným médiem. Díky tomu lze dosáhnout zvýšení efektivity oproti prstencovému omývání, což má pozitivní vliv na náklady životního cyklu (Life Cycle Costs). Díky stejným rozměrům v rámci celé výrobní řady UNIVERS lze v případě změny provozních podmínek použít různé varianty oběžných kol. Pro provozovatele to znamená enormní flexibilitu. Těleso čerpadla lze vyrobit také ve volitelném provedení s čisticím otvorem. 4

5 Uložení Vysoká zatížení čerpadel odpadních vod nesou velkoryse dimenzovaná valivá ložiska a hřídele. Životnost uložení ložiskového kozlíku je díky mazání olejovou lázní výrazně vyšší oproti mazání plastickým mazivem. 10 Instalace Na základě nejrůznějších variant instalace lze čerpadla výrobní řady optimálně přizpůsobit konstrukci. 5

6 Procesní čerpadlo garantuje provozní bezpečnost a hospodárnost v dlouhodobém provozu. Jednostupňová odstředivá čerpadla výrobní řady nabízí optimální přizpůsobení konkrétní situaci a prostorovým podmínkám daného zařízení. To je možné díky variabilitě stavebnicového systému. Těleso čerpadla zde představuje základ. Do něj se vkládají různé varianty oběžných kol a pohonů. Hnací jednotka je kompletní součástí čerpadla. Motor Třífázový motor Premium Efficiency Class (IE3) Konstrukční provedení Zapojení motoru Rozsah výkonu IM B3 Druh krytí IP 55 Standardní Počet otáček 960 min -1 Kmitočet 1450 min min (60) Hz Spínání 2,2 kw 230 / 400 V Spínání 3,0 kw 400 / 690 V Regulace kmitočtu čerpadel je možná v závislosti na provozních podmínkách: od 30 do 50 Hz Počet otáček čerpadla Q max [m 3 /h] H max [m] 960 min min min Utěsnění hřídele Utěsnění hřídele na straně čerpadla je u všech typů provedeno pomocí bezúdržbové mechanické ucpávky, nezávislé na směru otáčení, vyrobené z otěruvzdorného karbidu křemíku (SiC). Složky s dlouhými vlákny jsou předtím rozdrceny pomocí zadního kruhového břitu oběžného kola. Na straně pohonu těsní mechanická ucpávka z uhlíku/chrommolybdenové litiny. Hluk Produkci hluku určují komplexní faktory jako konstrukční velikost, použité materiály, provozní a montážní podmínky. Již ve fázi vývoje byla pro snížení hlučnosti aplikována hydraulická opatření a navržena masivní konstrukce. Maximální hladinu hluku určují většinou hnací motory, a to prostřednictvím proudícího vzduchu, spínáním magnetů a odvalováním ložisek. Přípustné limitní hodnoty podle směrnice DIN EN pro elektromotory nejsou dosahovány. Nejnižší produkce hluku při provozu se blíží Q optimal (nejlepší stupeň účinnosti). Výkonová rezerva Doporučená výkonová rezerva hnacího motoru Požadovaný výkon Výkonová rezerva čerpadla 7,5 kw 25 % kw 50 % kw 15 % 75 kw 10 % 6

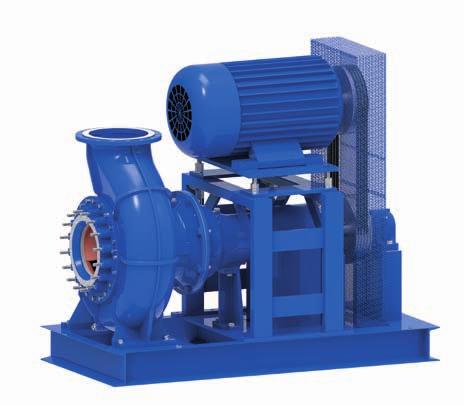

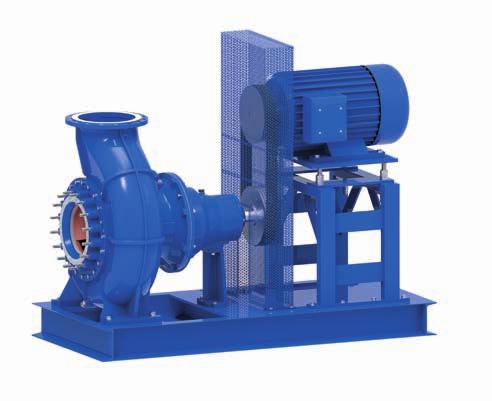

7 Instalace Čerpadla lze použít v různých umístěních. Umístění O Bez pohonu a základové desky Umístění D Přímý pohon přes spojku s krytem spojky Umístění K3 Pohon klínovým řemenem (motor umístěný vzadu) s krytem řemenu Umístění K1 Pohon klínovým řemenem (motor malé velikosti) s krytem řemenu Umístění K2 Pohon klínovým řemenem (motor velké velikosti) s krytem řemenu Umístění KV Pohon klínovým řemenem (s předlohou) s krytem řemenu 7

8 Kromě procesního čerpadla nabízíme pro speciální případy u těžko čerpaných médií čerpadla upravená na míru. Velikosti a vlastnosti čerpadel a také speciální oběžná kola zajišťují při každodenním intenzivním využití bezproblémový provoz. -SG / UNIGUM Měkké čerpadlo pro tvrdé látky. Písek, štěrk a mnoho dalších abrazivních složek ve Vašem čerpaném médiu nemohou čerpadla typu -SG nijak rozhodit. Měkké vnitřní vyložení se speciální pogumovanou vrstvou rychle opotřebovatelných dílů zabraňuje oděrům a zajišťuje dlouhou životnost. Díky tomu je čerpadlo ideálním příkladem snížení nákladů životního cyklu (Life Cycle Costs, LCC) prostřednictvím inteligentního výběru čerpadla. Procesní čerpadla výrobní řady -SG se hodí především pro čerpání médií s nevypočitatelným a extrémním zatížením s abrazivními složkami. Toto čerpadlo je symbolem inovace jako žádné jiné. 8 Typy

9 -PO Čerpadlo -PO je další speciální řešení z dílny Herborner. Speciálně vyvinuté oběžné kolo se stará o bezproblémové čerpání rybího odpadu, zeleniny a obdobných příměsí tím, že je rozdrtí na velikost vyhovující rozměrům čerpadla. Procesní čerpadla výrobní řady -PO se hodí především pro bezpečné čerpání tekutin se složkami (rybářský průmysl, produkce zeleniny atd.) a splňují požadavek na bezpečné čerpání těchto složek a v případě potřeby také jejich drcení. Díky maximální míře provozní bezpečnosti přispívají tato čerpadla k bezporuchovému fungování. 9

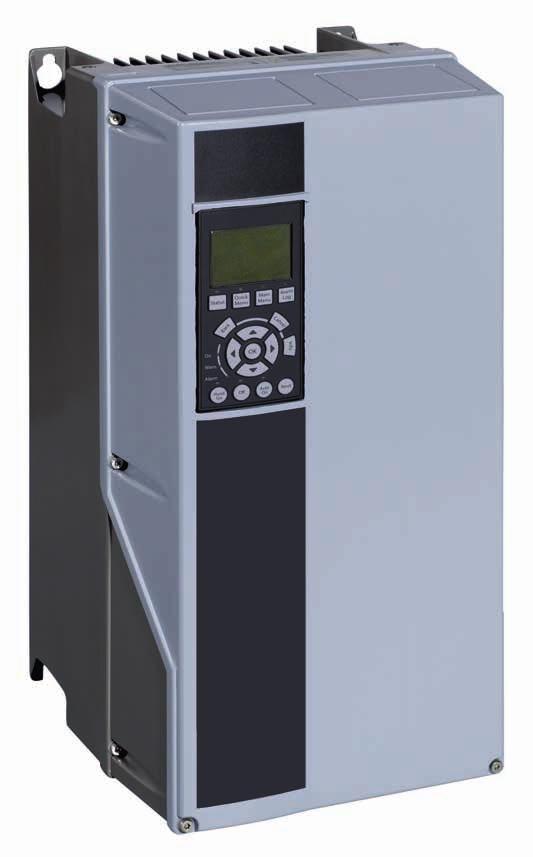

10 Originální příslušenství Příslušenství pro ideální používání. Měnič kmitočtu Nabízíme velký výběr měničů kmitočtu pro pohon čerpadel. Mezikus na straně sání s čisticím otvorem ve válcovém nebo excentrickém konstrukčním provedení (zabraňující vytváření vzduchových bublinek před čerpadlem): DN 80/80 DN 100/(100/150/200) DN 150/(150/200/250) DN 200/(200/250/300) DN 300/300 DN 350/350 Typ PED Tento velice výkonný a robustní měnič kmitočtu disponuje optimálními vlastnostmi ohledně elektromagnetické kompatibility s nízkými svodovými proudy. Lze jej použít k přímé nebo nástěnné montáži. Individuální parametrizace se provádí přímo na přístroji přes ovládací zařízení nebo počítačový software. Elektroda na kontrolu těsnosti (přechodové těleso) Měnič pro skříňové rozvaděče nebo k instalaci na stěnu Měnič kmitočtu lze nainstalovat jak do skříňových rozvaděčů, tak i jako nástěnnou montáž. 10

11 Náklady životního cyklu Výpočet nákladů během doby provozu. Aby bylo možné zjistit hospodárnost výrobku nebo celého systému, je nutné provést celkové posouzení, které zahrnuje veškeré náklady vznikající během celého životního cyklu zařízení. Tyto náklady se označují jako náklady životního cyklu (Life Cycle Costs, LCC). Především pro čerpadla používaná v čistírnách odpadních vod je důležité provést výpočet nákladů životního cyklu, protože volba správného čerpadla je rozhodujícím faktorem pro bezpečný provoz agregátu. Pouhé posouzení pořizovacích nákladů v tomto případě nestačí, což platí také pro výpočet čisté energetické účinnosti hydrauliky čerpadla. Výpočet nákladů životního cyklu lze provést pomocí jednoduchého vzorce. LCC = C ic + C in + C e + C o + C m + C s + C env + C d C ic C in C e C o C m C s C env C d Pořizovací náklady Náklady na instalaci / uvedení do provozu Náklady na energie Náklady na obsluhu Náklady na údržbu a opravy Náklady na výpadky produkce Náklady na ochranu životního prostředí Náklady na vyřazení z provozu Zde najdete počítačový program pro snadný výpočet nákladů životního cyklu Vašeho čerpadla, který je dostupný v německém a anglickém jazyce: Příkladové porovnání dvou čerpadel: Němčina Angličtina 11

12 Herborner Pumpentechnik GmbH & Co KG Littau 3-5 DE Herborn Tel.: +49 (0) / Fax: +49 (0) / info@herborner-pumpen.de Speciální řešení Individuální přizpůsobení speciálních čerpadel je pro nás charakteristické. Poradenství a servis Jsme tady pro Vás kompetentní a s osobním přístupem. Dlouholeté zkušenosti s vývojem a vlastní slévárna jsou základem specifických řešení pro konkrétní projekty. Technologické předpoklady požadavků na neustálé inovace nabízí našim klientům jasnou konkurenční výhodu pro optimalizovaná speciální řešení, které se přizpůsobují každému jednotlivému projektu. Speciální provedení Odlišné napětí a/nebo frekvence Jiná třída izolace Zvýšená teplota okolí Zvýšený stupeň krytí Naše společnost se v posledních desetiletích etablovala po celém světě. Stálé klienty máme ve všech světových koutech. Vašimi kontaktními partnery v našem závodě jsou vysoce kvalifikovaní pracovníci, kteří díky svým odborným znalostem a dovednostem dokážou najít individuální řešení pro Vaše požadavky. Disponujeme prodejním řetězcem a servisními centry po celém světě. Poradenství a prodej sales@herborner-pumpen.de Servis a údržba service@herborner-pumpen.de Zvýšená ochrana proti odkapávající vodě a vlhkosti Speciální materiály (vysoce legovaná litá ocel, bronz) pro díly týkající se výrobku Speciální nátěr Čisticí otvor na tělese Provedení s motorem s trvalým magnetem (PM) Speciální mechanická ucpávka na straně čerpadla Rozpěrná spojka Spojovací prvky z ušlechtilé oceli Speciální náplň oleje Pohon se zvýšením setrvačné hmoty Řešení dle přání klienta Další informace o čerpadle najdete na stránkách Tiskové chyby a změny jsou vyhrazeny. Obrázky se mohou lišit podle rozsahu dodávky. U-P P-PP 06 CZ
