PI 740 AS PI 741 AS PI 750 AS PI 750 AST. Varná deska Návod k instalaci a použití

Transkript

1 PI 740 AS PI 741 AS PI 750 AS PI 750 AST Varná deska Návod k instalaci a použití

2 PI 740 AS PI 741 AS PI 750 AS PI 750 AST Varná deska Návod k instalaci a obsluze Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti INDESIT Company SpA. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Indesit Company SpA ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o even-tuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. Než budete kontaktovat servisní středisko, pečlivě prostudujte návod k obsluze a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. Vážený zákazníku návod, který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení. 2

3 Návod k obsluze VARNÁ DESKA CZ PI 740 AS PI 741 AS PI 750 AS PI 750 AST Obsah Instalace, 4-8 Umístění Elektrické připojení Plynové připojení Datový štítek Hořák a specifikace trysek Předpis pro instalaci, seřízení a montážní práce, 9 Popis spotřebiče, 11 Celkový náhled Uvedení spotřebiče do chodu a použití, 12 Praktické rady pro používání hořáků Praktické rady pro používání elektrické plotny Bezpečnostní opatření a rady, 13 Všeobecné bezpečnostní pokyny Vyřazení spotřebiče z provozu Údržba a čištění, 14 Vypnutí spotřebiče Čištění spotřebiče Údržba plynového ventilu Řešení problémů, 15 3

4 Instalace! Před uvedením spotřebiče do provozu si pečlivě přečtěte tento návod. Jsou v něm uvedeny pokyny pro bezpečnou instalaci, používání a údržbu spotřebiče.! Uschovejte tento návod pro další použití. V případě prodeje spotřebiče jej předejte novému majiteli. Umístění Sousední místnost. Odvětrávaná místnost. Zvětšený větrací otvor mezi oknem a podlahou. Systém může dodávat vzduch pro spalování také nepřímo, například ze sousedního pokoje vybaveného vzduchovou cirkulací, jak je popsáno výše. Touto místností nesmí být obývací pokoje, ložnice nebo takové místnosti, kde by mohl vzniknout požár.! Uchovejte obalové materiály mimo dosah dětí. Hrozí nebezpečí udušení. (viz Bezpečnostní opatření a rady).! Spotřebič musí být nainstalován kvalifikovanou osobou podle daných předpisů. Nesprávná instalace může způsobit újmu lidem, zvířatům nebo škody na majetku.! Spotřebič může být nainstalován a používán pouze ve stále větrané místnosti. Musí být dodrženy následující požadavky: Místnost musí být vybavena vzduchovou ventilací, která odvede všechny škodlivé zplodiny. Ventilace se může skládat z digestoře a elektrického větráku který se automaticky sepne pokaždé, když je přístroj v provozu. Komínem nebo kouřovodem. (zvláštním pro kuchyňské zařízení) Přímo do venkovního prostoru. V místnosti musí být také umožněna řádná cirkulace vzduchu, který je nutný pro správné hoření. Proudění vzduchu nesmí být menší než 2 m3/h na kw instalovaného výkonu. Propan-butan klesá k zemi, protože je těžší než vzduch.místnosti s plynovými nádržemii musí být vybaveny ventilačními otvory, umožňujícími odvětrání plynu v případě jeho úniku. Zároveň, propan-butanové nádrže, částečně nebo úplně plné, nesmí být umístěny nebo skladovány na místech nebo v místnostech, které jsou níž než přízemní část budovy (sklepy apod.) Zároveň se ujistěte, zda plynové nádrže používané v místnosti nemohou být ve styku s vnějšími zdroji tepla (trouby, ohniště, kamna atp.), které by mohly ohřát plynovou nádrž nad 50 C. Vestavění spotřebiče Plynové a kombinované varné desky jsou vyrobeny se stupněm X ochrany proti přehřátí. Následující skutečnosti musí být dodrženy, během montáže varné desky. Kuchyňský nábytek přiléhající k přístroji a vyšší než horní část varné desky musí být umístěn nejméně 600 milimetrů od hrany varné desky. Digestoř musí být nainstalována v souladu s odpovídajícím návodem a v minimální vzdálenosti 650 mm od varné desky. Kuchyňský nábytek umísťovaný na stěnu vedle digestoře musí být vzdálen od varné desky nejméně 420 mm (viz obrázek). Příklady ventilačních otvorů pro přívod vzduchu. A Systém větrání může brát vzduch přímo zvenčí, pomocí trubky s vnitřní plochou řezu nejméně 100 cm2; venkovní otvor nesmí být možno jakýmkoliv způsobem zablokovat. 700mm min. 600mm min. 540mm min. Je-li varná deska umístěna mezi dvěma kuchyňskými skříněmi pověšenými na zdi, jejich spodní hrana může být vzdálena od varné desky nejméně 700 mm (viz obrázek). Místo pro instalaci by mělo mít rozměry jak je uvedeno na následujícím obrázku. 4

5 Dodávané úchytky Vám umožňují připevnit varnou desku do nábytku s tloušťkou od 20 do 40 mm. Abyste zajistili správné a bezpečné upevnění, doporučujeme použít všechny úchytky. 555 mm 560 mm. 45 mm. 55 mm 475 mm Jestliže je varná deska namontována nad kamna bez nucené ventilace vzduchu, musí být zajištěno odpovídající větrání uvnitř kuchyňského nábytku, například větracími otvory umožňujícími cirkulaci (viz plánek). Diagram připevnění úchytek Elektrické připojení způsob upevnění pro tloušťku H=20 mm způsob upevnění pro tloušťku H=30 mm Přední strana Trouby vybavené trojpólovým napájecím kabelem jsou vyrobeny pro napájení střídavým proudem, jehož napětí a frekvence jsou uvedeny na datovém štítku umístěném na spotřebiči (ten je umístěn na spodní straně spotřebiče). Uzemnění v kabelu má zelenožlutou barvu. Je-li zařízení umístěno nad zabudovanou elektrickou troubu, přívod proudu do varné desky a do trouby nesmí být z jednoho zdroje (zásuvky) kvůli bezpečnosti a možnosti jednoduchého odpojení trouby. Připojení napájecího kabelu k elektrické síti způsob upevnění pro tloušťku H=40 mm!používejte dodávané úchytky. Není-li varná deska namontována nad zabudovanou troubu, musí být jako izolace použita dřevěná deska. Musí být umístěna nejméně 20 mm pod spodní částí varné desky. Větrání Zadní strana Pro zajištění správného odvětrávání, zadní stěna kuchyňského nábytku musí být odstraněna. Je vhodné umístit troubu tak, aby stála na dvou hranolech dřeva, nebo na desce s minimálními rozměry 45 x 560 mm (viz obrázek). Normovanou zástrčku kabelu zapojte do zásuvky s odpovídajícím zatížením, uvedeném na datovém štítku. Spotřebič musí být připojen přímo k elektrickému rozvodu za použití vícepólového jističe s minimální vzdáleností kontaktů 3 mm v rozpojeném stavu. Tento jistič musí být připojen mezi spotřebič a elektrický rozvod a musí také vyhovovat příslušnému zatížení a platným bezpečnostním předpisům (uzemnění nesmí být jističem přerušeno). Napájecí kabel nesmí přijít do styku s povrchy o teplotě vyšší než 50 C.! Osoba provádějící instalaci se musí ujistit, že elektrické propojení bylo provedeno správně a v souladu s bezpečnostními předpisy. Před připojením k elektrickému rozvodu se ještě ujistěte zda: 5

6 Popis zařízení Je spotřebič uzemněn a zástrčka odpovídá předpisům. Zásuvka snese maximální zatížení spotřebiče, které je uvedeno na datovém štítku (viz níže). Napětí musí být v rozmezí hodnot, které jsou uvedeny na datovém štítku. Zásuvka je kompatibilní se zástrčkou spotřebiče. Jestliže je zásuvka se zástrčkou nekompatibilní, požádejte autorizovaného technika, aby ji vyměnil. Nepoužívejte prodlužovací kabely nebo vícenásobné zásuvky.! Po nainstalování spotřebiče musí být napájecí kabel a elektrická zásuvka snadno přístupné.! Kabel nesmí být ohýbán nebo stlačován.! Kabel musí být pravidelně kontrolován a měněn pouze autorizovanými techniky (viz Podpora).! Výrobce se zříká jakékoli zodpovědnosti v případě nedodržování těchto bezpečnostních opatření. Zapojení plynu Spotřebič musí být připojen k hlavnímu uzávěru plynu nebo k plynové bombě v souladu s bezpečnostními předpisy. Před samotným zapojením se ujistěte, že vařič je nastaven na plyn, který chcete použít. Není-li to tak, přeskočte na kapitolu Přizpůsobení pro různé typy plynů. Používáte-li stlačený plyn v bombě, nainstalujte tlakový ventil v souladu s platnými bezpečnostními předpisy.! Ujistěte se, že tlak dodávaného plynu je shodný s hodnotami v Tabulce 1 ( Hořák a specifikace trysek ). To zajistí bezpečnost používání a dlouhou životnost Vašeho přístroje a umožní efektivní využití spotřebované energie. Připojení pomocí neohebné trubky (měděné nebo železné)! Připojení přístroje ke zdroji plynu nesmí být žádným způsobem namáháno. Přístroj je vybaven nastavitelnou trubkou ve tvaru L, připevněnou k přívodnímu vedení a je vybaven těsněním proti úniku plynu. Těsnění musí být vždy vyměněno, dojde-li k otáčení přívodní trubky (těsnění je dodáváno s přístrojem). Přívodní trubka plynu je opatřena plynovým samčím závitem. Připojení ohebné bezespárové ocelové trubky k závitu Přívodní trubka plynu je opatřena plynovým samčím závitem. Trubky tohoto typu musí být připojeny tak, aby nikdy nebyly delší jak 2000 mm (plně natažené). Jakmile je trubka připojena, ujistěte se, že se nikde nedotýká žádných pohyblivých součástí a není stlačená.! Vždy použijte trubky a těsnění, které jsou v souladu s bezpečnostními předpisy. Zkouška těsnosti spojení! Po dokončení zapojení přístroje, zkontrolujte těsnost spojení kvůli možnému úniku plynu pomocí mýdlové vody. Nikdy nepoužívejte oheň. Přizpůsobení pro různé typy plynů Chcete-li přizpůsobit varnou desku pro odlišný typ plynu než který je nastaven (vyznačeno na datovém štítku desky nebo na obalu), můžete vyměnit hořáky následujícím způsobem: 1. Sejměte mřížku varné desky vyjměte hořák z jeho lůžka. 2. Odšroubujte trysky pomocí 7 mm dutého klíče, vyměňte trysky za odpovídající nový typ (viz tabulka 1 Hořák a specifikace trysek ) 3. Obráceným postupem uveďte přístroj do použitelného stavu. 4. Jakmile je výměna hotová, vyměňte starou nálepku určující požívaný typ plynu novou podle použitého plynu. Nálepku získáte v kterémkoliv Zákaznickém centru. Nastavení hořáku na primární plamen: Hořák nepotřebuje seřízení. Nastavení hořáku nejnižší plamen: 1. Nastavte knoflík na pozici nejnižšího plamenu. 2. Sundejte knoflík a seřiďte nastavovací kolík, pomocí jeho ostnu tak, aby byl plamen malý ale stálý. 6

7 ! Je-li přístroj připojen k nádobě se stlačeným plynem, nastavovací kolík musí být upevněn co nejvíc.! Jakmile je výměna hotová, vyměňte starou nálepku určující požívaný typ plynu novou podle použitého plynu. Nálepku získáte v kterémkoliv Zákaznickém centru.! Kolísá-li tlak plynu nebo jestli se liší od doporučeného tlaku, musíte umístit na přívodní plynové potrubí vhodný tlakový regulátor (v souladu s bezpečnostními předpisy). 3. Jakmile je plamen na požadovaném nejnižším nastavení a hořák hoří, rychle změňte pozici knoflíku z minima na maximum a zpět několikrát za sebou tak, abyste se ujistili, že plamen nezhasne. 4. Některé přístroje mají bezpečnostní zařízení (termočlánek). Jakmile přístroj nepracuje správně, je-li plamen stažen na minimum, můžete zvětšit jeho velikost pomocí nastavovacího kolíku. 5. Jakmile je nastavení provedeno, utěsněte přechody pomocí těsnící pasty nebo podobné látky. DATOVÝ ŠTÍTEK Elektrické připojení napětí: V ~ 50/60Hz nebo V ~ 50/60Hz (viz datový štítek) maximální příkon 1500W Tento spotřebič vyhovuje následujícím směrnicím Evropského Hospodářského společenství: - 72/23/EEC z 19/02/1973 (Nízké napětí) a následným úpravám; - 89/336/EEC z 03/05/1989 (Elektromagnetická kompatibilita) a následným úpravám; - 93/68/EEC z 22/07/1993 a následným úpravám. - 90/336/EEC z 29/06/1990 (Plyn) a následným úpravám 7

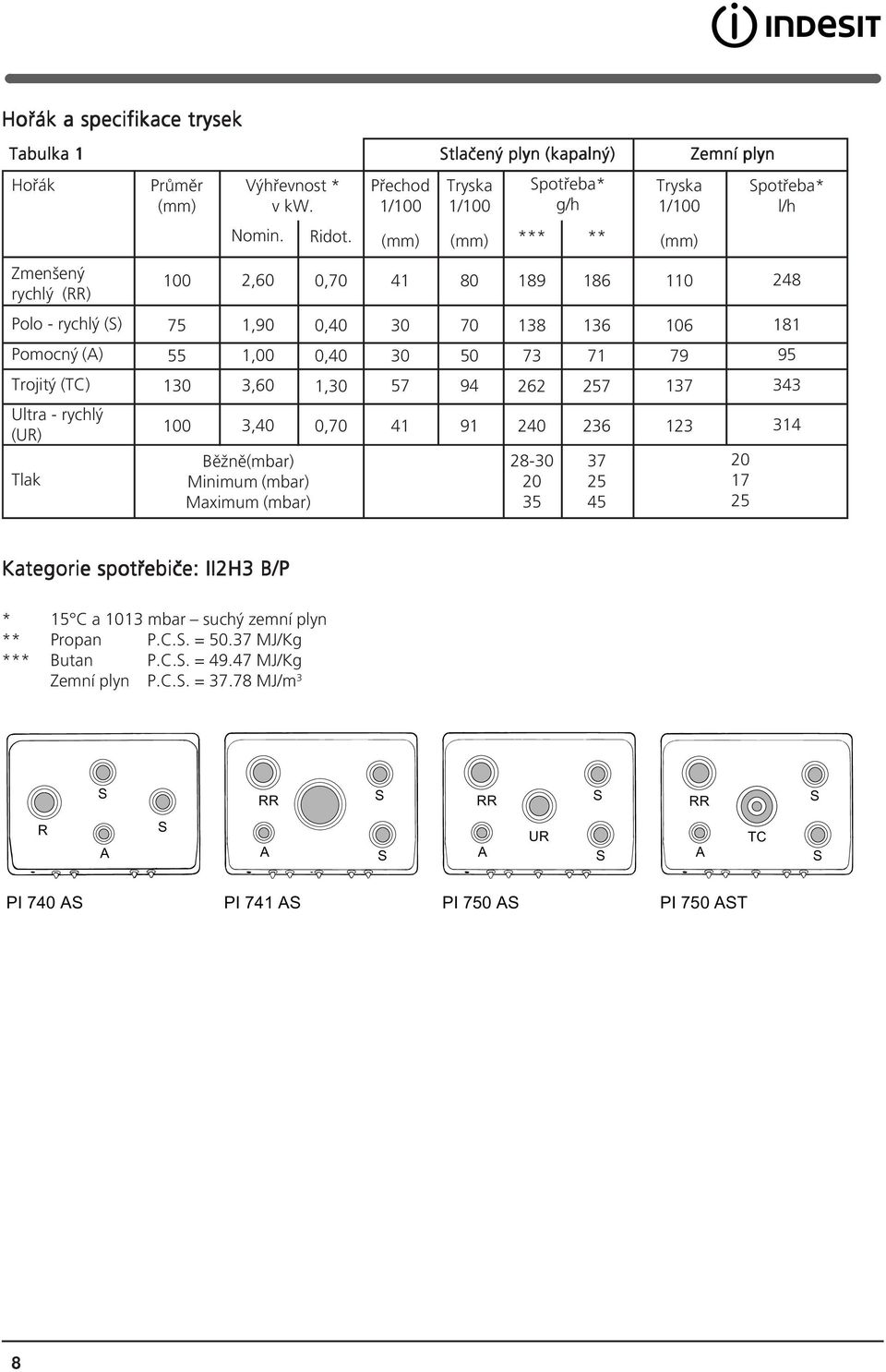

8 Hořák a specifikace trysek Tabulka 1 Hořák Zmenšený rychlý (RR) Polo - rychlý (S) Pomocný (A) Trojitý (TC) Ultra - rychlý (UR) Tlak Průměr (mm) Výhřevnost * v kw. Nomin. 2,60 1,90 1,00 3,60 3,40 Běžně(mbar) Minimum (mbar) Maximum (mbar) Ridot. 0,70 0,40 0,40 1,30 0,70 Přechod 1/100 (mm) Stlačený plyn (kapalný) Zemní plyn Tryska 1/100 (mm) Spotřeba* g/h *** ** Tryska 1/100 (mm) Spotřeba* l/h Kategorie spotřebiče: II2H3 B/P * 15 C a 1013 mbar suchý zemní plyn ** Propan P.C.S. = MJ/Kg *** Butan P.C.S. = MJ/Kg Zemní plyn P.C.S. = MJ/m 3 S RR S RR S RR S R A S A S A UR S A TC S PI 740 AS PI 741 AS PI 750 AS PI 750 AST 8

9 Předpis pro instalaci, seřízení a montážní práce Ke každému sporáku nebo varnému panelu přikládáme tento předpis, určený především pracovníkům opravárenských organizací. Doporučujeme Vám, abyste ve vlastním zájmu celý předpis pečlivě prostudovali. Posouzení shody bylo provedeno dle zákona o technických požadavcích na výrobky č. 22/1997 a příslušných nařízení vlády. Sporáky a varné panely byly přezkoušeny podle norem: ČSN EN Varné spotřebiče na plynná paliva pro domácnost ČSN EN Varné spotřebiče na plynná paliva pro domácnost ČSN Požární bezpečnost lokálních spotřebičů a zdrojů tepla ČSN EN Prostředí pro elektrická zařízení ČSN EN Bezpečnost el. spotřebičů pro domácnost a podobné účely. Všeobecné požadavky ČSN EN Zvláštní požadavky pro sporáky, vařiče, trouby apod. spotřebiče pro domácnost - Technické požadavky, bezpečnost a metody zkoušení. ČSN Požárně technické vlastnosti hmot - Stupeň hořlavosti stavebních hmot 8 a 9 zákona č.634/1992 Sb. ve znění pozdějších předpisů Díl 8. zákona 7/2005 kterým se mění zákon 185 / 2001 o odpadech 16 a 17 vyhlášky č. 338/97 Sb. Instalace sporáků a varných panelů musí být provedena dle norem: ČSN Připojování elektrických přístrojů a spotřebičů ČSN-EN 1775 Zásobování plynem, plynovody v budovách ČSN Předpisy pro instalaci a rozvod propan-butanu v obytných budovách Důležité upozornění Při jakékoliv manipulaci se sporákem nebo varným panelem mimo běžné použití je nutno uzavřít kohout v přívodu plynu před spotřebičem a vytáhnout přívodní flexošňůru ze zásuvky. V případě pevného připojrní vypněte hlavní vypínač nebo jistič. 9

10 UMÍSTĚNÍ SPORÁKU NEBO VARNÉHO PANELU Sporák nebo varný panel může být používán v souladu s ČSN v obyčejném prostředí v místnosti s minimálním prostorem 20 m 3. V menším prostoru (min. 15 m 3 ) nutno zajistit odvětrávací zařízení. Sporák nebo varný panel lze z hlediska tepelné odolnosti postavit na jakoukoli podlahu (podložku). - Spotřebič provedení A, tj. spotřebič, který není určen ke spojení s kouřovodem, nebo jiným zařízením pro odvádění spalin mimo prostor, v němž je umístěn, musí být instalován v prostorech s dostatečným větráním, které je provedeno dle ČSN :1986 a ČSN :1986, tak, aby se v těchto prostorech zabránilo hromadění škodlivých látek v nepřípustné koncentraci (zabezpečení požadavku hygienického předpisu na prac. prostředí 39/78 směrnice 46). Pro bezpečné vzdálenosti stěn a nábytku od sporáku nebo varného panelu platí ČSN Při přistavění sporáku nebo varného panelu ke stěnám o stupni hořlavosti B nesnadno hořlavé, C1 těžce hořlavé, C2 středně hořlavé, C3 lehce hořlavé nutno dodržet bezpečnou vzdálenost od spotřebiče dle tabulky 1. V rozmezí od úrovně vařidlové desky do výše 500 mm nad vařidlovou deskou. Pod úrovní vařidlové desky nutno dodržet bezpečnou vzdálenost dle tabulky K nehořlavým stěnám stupeň hořlavosti A lze sporák nebo varný panel přistavit bez mezery. 3. Na tepelné zařízení a do vzdálenosti menší, než je jeho bezpečná vzdálenost, nesmějí být kladeny předměty z hořlavých hmot (nejmenší vzdálenost spotřebiče od hořlavých hmot je 10 mm). 4. Spotřebič je nutno odstavit z provozu v případech, kdy dochází ke změně prostředí, tedy při práci s lepidly, laky a dalšími těkavými materiály, které mohou tuto změnu vyvolat. 10

11 Popis přístroje Celkový pohled PLYNOVÉ HOŘÁKY ELEKTRICKÁ PLOTNA * Podpůrná deska pro NÁDOBÍ Světelný indikátor* ELEKTRICKÉ PLOTNY Ovládací knoflíky pro PLYNOVÉ HOŘÁKY a elektrickou plotnu* BEZPEČNOSTNÍ ZAŘÍZENÍ* Zapalování pro PLYNOVÉ HOŘÁKY* ELEKTRICKÁ PLOTNA: může mít odlišné parametry a fungovat na různých stupních výkonu. Stupně mohou být normál nebo rapid (tnovější výrobky se mohou lišit od ostatních červeným bodem v centru plotny.). SVĚTELNÝ INDIKÁTOR ELEKTRICKÉ PLOTNY se zapne kdykoliv je ovládací knoflík vychýlen z pozice vypnuto (Off). Zapalování* pro PLYNOVÉ HOŘÁKY umožňuje zapálit vybraný hořák automaticky. BEZPEČNOSTNÍ ZAŘÍZENÍ* zastaví přívod plynu k plameni, je-li náhodně uhašen. PLYNOVÉ HOŘÁKY mají různou velikost a výkon. Použijte hořák nejvíce odpovídající velikosti použité kuchyňské nádoby. Ovládací knoflíky pro PLYNOVÉ HOŘÁKY a ELEKTRICKOU PLOTNU* regulují výkon nebo velikost plamenu. *Pouze u některých modelů. 11

12 Uvedení spotřebiče do chodu a použití! Umístění plynového hořáku a elektrické plotny* je vyznačeno u každého ovládacího knoflíku. Plynové hořáky Každý hořák může být nastaven do následujících pozic pomocí odpovídajících ovládacích knoflíků: Vypnuto (Off) Maximium Minimum Pro zapálení plamene u vybraného hořáku přibližte zapálenou sirku nebo zapalovač k hořáku a současně stiskněte a otočte odpovídajícím knoflíkem proti směru hodinových ručiček na pozici maximum. Má-li hořák bezpečnostní pojistku, musí být knoflík stlačen po dobu 6 sekund, aby zařízení umožnilo udržet plamen. Při použití modelů s tlačítkem zapalovače, zapálíte vybraný hořák předchozím stisknutím tlačítka zapalování (označeného symbolem ) a současně co nejrychleji stiskněte a otočte odpovídajícím knoflíkem proti směru hodinových ručiček na pozici maximum.! Zhasne-li náhodou plamen, vypněte ovládací knoflík a s dalším zapálením počkejte 1 minutu. Hořák vypnete otáčením ovládacího knoflíku po směru hodinových ručiček (dokud nedosáhnete pozice ) Elektrická plotna* Odpovídající ovládací knoflík může být nastaven po nebo proti směru hodinových ručiček do 6 různých pozic: Praktické rady pro používání hořáků Pro zajištění správného používání hořáků: Používejte nádobí odpovídající velikosti hořáků (viz tabulka) tak, aby plameny nepřesahovaly spodní okraje nádoby. Vždy používejte nádobí s plochým dnem a pokličkou. Jakmile obsah nádoby dosáhne bodu varu, stáhněte plamen do pozice minimum. Hořák Zmenšený - rychlý (RR) Polo - rychlý (S) Pomocný (A) Trojitý (TC) Ultra - rychlý (UR) Průměr nádoby (cm) Praktické rady pro používání elektrických ploten Tepelným ztrátám a poškození ploten zabráníte používáním nádobí s plochým dnem, jejichž průměr není menší než průměr plotny. Pozice 0 1 Normálníl nebo rychlá plotna vypnuto příprava ryb nebo zeleniny Pozice Normální nebo rychlá plotna 2 vaření brambor (v páře) polévek, hrášku, fazolí 0 vypnuto 3 dlouhé vaření velkého množství jídla 1 slabý výkon 4 pečení (běžné) 2-5 střední výkon 5 pečení (silnější) 6 vysoký výkon 6 zhnědnutí a uvedení do varu v krátké době. Je-li ovládací knoflík v jiné pozici než vypnuto - off, rozsvítí se indikátor zapnutí on! Před prvním použitím ploten, rozpalte je na maximum po dobu 4 minut bez toho, abyste na ně umístili nádoby. Během zahřívání jejich ochranný nátěr zatvrdne a tím dosáhnete plné ochrany povrchu. * Pouze vybrané modely. 12

13 Bezpečnostní opatření a rady! Tento spotřebič byl navržen a vyroben v souladu s mezinárodními bezpečnostními normami. Následující varování jsou uváděna z bezpečnostních důvodů a je třeba je pečlivě přečíst. Všeobecné bezpečnostní předpisy: Toto je zabudovaný spotřebič třídy 3 Plynové spotřebiče vyžadují odpovídající proudění vzduchu pro zabezpečení bezpečného použití. Když zabudováváte varnou desku, dodržujte pokyny v části Umístění spotřebiče. Tyto pokyny jsou platné pro země, jejichž symboly se objevují v návodu a na sériovém čísle štítku. Spotřebič byl navržen pro domácí používání a není určený pro obchodní a průmyslové účely. Nezavírejte skleněný poklop (jestliže je součástí), dokud jsou hořáky nebo plotny horké. Nenechávejte elektrické plotny zapnuté bez toho, aby na nich stála nádoba. Nepoužívejte vrtkavé nebo deformované nádobí. Vyřazení z provozu Zbavujete-li se obalového materiálu, dodržujte místní normy za účelem recyklace. Zbavujete-li se starého spotřebiče, kontaktujte místní úřady a použijte oficiální místa pro odkládání odpadu ve Vašem okolí. Spotřebič znehodnoťte tak, že odříznete napájecí kabel. Tento spotřebič nesmí být instalován ve venkovním prostředí ani v zastřešených prostorech. Je velmi nebezpečné vystavit spotřebič dešti a bouřkám. Při přemísťování spotřebiče používejte vždy držadla k tomu určená, umístěná po stranách trouby. Nedotýkejte se spotřebiče, jste-li bosí, nebo máte-li mokré nebo vlhké chodidla či ruce. Spotřebič smí k pečení používat pouze dospělí a musí dodržovat instrukce v tomto návodu. Zajistěte, aby napájecí kabel nebo jiné elektrické části nepřišli do styku s horkými částmi trouby. Otvory pro ventilaci a rozptylování tepla nesmí být nikdy zakryty. Pokud se spotřebič nepoužívá, vždy se ujistěte, že jsou otočné knoflíky v poloze / o Prevence Chcete-li odpojit spotřebič z elektrické sítě, vždy vytáhněte zástrčku ze zásuvky; nikdy netahejte za kabel. Nikdy nezačínejte s jakýmkoliv čištěním nebo údržbou, není-li zástrčka spotřebiče vypojena ze zásuvky. V případě poruchy se v žádném případě nesnažte spotřebič opravit sami. Opravy prováděné nezkušenou osobou mohou způsobit zranění nebo spotřebič ještě více poškodit. Kontaktuje servisní středisko (viz Podpora). Vždy se přesvědčte, že úchyty nádob jsou umístěny do středu desky, abyste předešli náhodným popáleninám. 13

14 Údržba a čištění Vypnutí spotřebiče Před jakoukoli údržbou odpojte spotřebič z elektrické sítě. Čištění spotřebiče! Nepoužívejte brusné nebo korozivní čistící prostředky jako jsou odstraňovače skvrn, protikorozní přípravky, práškové čistící prostředky nebo houby na mytí s drsným povrchem: mohou nenapravitelně poškodit povrch Údržba plynových kohoutů Časem může dojít k jejich zaseknutí nebo mohou být málo pohyblivé. Jestliže se to stane, musíte kohouty vyměnit.! Tato výměna musí být provedena kvalifikovaným technikem autorizovaným výrobcem.! Nikdy na přístroj nepoužívejte parní nebo tlakové čističe. Nejlépe přístroj vyčistíte pomocí vlhké houby a vysušíte pomocí savé kuchyňské utěrky. Vyjímatelné části hořáků můžete často mýt teplou vodou mýdlem a odstraňovat tak připečenou hmotu. Desky vybavené samočinným zapalováním: vnitřní část zařízení elektrického zapalovače by měla být často čištěna a otvory pro přívod plynu kontrolovány kvůli překážkám. Elektrické plotny by měly být čištěny vlhkou tkaninou a jemně potřeny olejem, dokud jsou ještě teplé. Nerezová ocel může být silně znečištěna stopami po vylitých tekutinách, které dlouho zůstaly na jejím povrchu nebo agresivními čistícími prostředky obsahujícími fosfor. Po čištění proto setřete a vysušte všechnu zbývající vodu. 14

15 Řešení problémů Může nastat situace, kdy přístroj nepracuje správně anebo vůbec. Předtím, než kvůli pomoci zavoláte servisní středisko, přesvědčte se, zda si nemůžete poradit sami. Nejprve se ujistěte, že není přerušen přívod plynu nebo elektřiny do přístroje a současně zda hlavní přívod plynu je otevřený. Není vidět plamen hořáku anebo plamen se neobjevuje okolo hořáku. Zkontrolujte, zda: nejsou ucpané trysky hořáku. jsou všechny pohyblivé součásti hořáku správně nasazené. není kolem spotřebiče průvan. Plamen zhasne u modelu s bezpečnostní pojistkou. Zkontrolujte, jestli: jste úplně zamáčkli ovládací knoflík. jste drželi ovládací knoflík dostatečně dlouhou dobu pro aktivaci bezpečnostní pojistky. zda plynové trysky nejsou blokovány v místě, kde se nachází bezpečnostní pojistka. Plamen zhasne jestliže je stažen na minimum. Zkontrolujte, jestli: nejsou ucpané trysky hořáku. není kolem spotřebiče průvan. minimální výkon byl správně nastaven podle návodu. Nádobí není stabilní. Zkontrolujte, jestli: spodní strana nádobí je perfektně rovná. nádobí je správně umístěni na střed hořáku. držáky nádobí jsou správně umístěny. Jestliže přístroj stále nefunguje správně a problémy trvají, zavolejte nejbližší servisní středisko zákazníků. Prosíme, připravte si následující údaje: model spotřebiče (Mod.) sériové číslo (S/N) Tyto informace naleznete na datovém štítku umístěném na spotřebiči a/nebo na obalu.! Nikdy nevyužívejte neautorizované opraváře a nikdy nepřistupujte na výměnu součástek za neoriginální díly. 15

16 Seznam servisních středisek je uveden na internetových stránkách: Servisní modrá linka: Indesit Company Česká s.r.o. U nákladového nádraží 2, Praha 3, Česká republika Indesit Company SpA Via Aristide Merloni, Fabriano tel. (0732) Italy 09/ GB 16
