Uživatelská příručka k jednotce Multi-Burner Plus

Transkript

1 Uživatelská příručka k jednotce Multi-Burner Plus

2

3 Uživatelská příručka k jednotce Multi-Burner Plus

4 Poznámka: Než použijete tyto informace a produkt, přečtěte si nejprve následující části: Dodatek D, Servis a podpora, Dodatek E, Lenovo - Prohlášení o omezené záruce a Dodatek F, Poznámky. První vydání (duben 2006) Copyright Lenovo Portions Copyright International Business Machines Corporation Všechna práva vyhrazena.

5 Obsah Bezpečnostní instrukce v Registrace produktu vii Obecná bezpečnostní ustanovení ix Opravy ix Napájecí šňůry a napájecí adaptéry ix Prodlužovací šňůry a podobná zařízení ix Zástrčky a zásuvky ix Baterie x Teplo a větrání produktu x Bezpečnost jednotek CD a DVD x Kapitola 1. Úvod Popis produktu Popis softwaru Požadavky pro instalaci Dříve než začnete Zacházení s jednotkou Ovládací prvky a konektory jednotky Kapitola 2. Instalace Instalace jednotky Krok 1. Otevření počítače Krok 2. Vybalení jednotky Krok 3. Nastavení konfiguračních propojek Krok 4. Montáž jednotky Krok 5. Připojení kabelů k jednotce Krok 6. Dokončení instalace hardwaru Kapitola 3. Používání jednotky Péče o jednotku Péče o jednotku Vkládání disku Zajištění disku ve svisle namontované jednotce Ruční vysunutí disku Používání médií Používání disků a péče o ně Používání médií DVD-RAM Používání médií CD-R a CD-RW Používání audio CD Používání médií DVD-R, DVD+R, DVD+RW a DVD-RW Instalace softwaru Používání programu Intervideo WinDVD Creator Použití programu WinDVD Podpora operačního systému Používání programu Direct-to-Disc (DLA) Používání programu Multimedia Center for Think Offerings Vytváření kopií a obrazů disků Tisk štítků Dodatek A. Technické údaje A-1 Dodatek B. Řešení problémů B-1 Lenovo Portions IBM Corp iii

6 Dodatek C. Nastavení ovladače zařízení C-1 Povolení DMA ve Windows 2000 Professional C-1 Povolení DMA ve Windows XP C-1 Povolení digitálního přehrávání ve Windows C-1 Povolení digitálního přehrávání ve Windows XP C-4 Dodatek D. Servis a podpora D-1 Technická podpora online D-1 Technická podpora po telefonu D-1 Dodatek E. Lenovo - Prohlášení o omezené záruce E-1 Část 1 - Obecná ustanovení E-1 Část 2 - Ustanovení specifická pro jednotlivé státy E-3 Část 3 - Informace o záruce E-12 Záruční doba E-12 Typy záručního servisu E-13 Celosvětový telefonní seznam E-13 Záruční dodatek pro Mexiko E-17 Dodatek F. Poznámky F-1 Ochranné známky F-2 Dodatek G. Upozornění na elektronické vyzařování G-1 iv Uživatelská příručka k jednotce Multi-Burner Plus

7 Bezpečnostní instrukce Před instalací tohoto produktu si přečtěte bezpečnostní instrukce. Antes de instalar este produto, leia as Informações de Segurança. Pred instalací tohoto produktu si prectete prírucku bezpecnostních instrukcí. Læs sikkerhedsforskrifterne, før du installerer dette produkt. Ennen kuin asennat tämän tuotteen, lue turvaohjeet kohdasta Safety Information. Avant d installer ce produit, lisez les consignes de sécurité. Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Lees voordat u dit product installeert eerst de veiligheidsvoorschriften. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. Antes de instalar este producto lea la información de seguridad. Lenovo Portions IBM Corp v

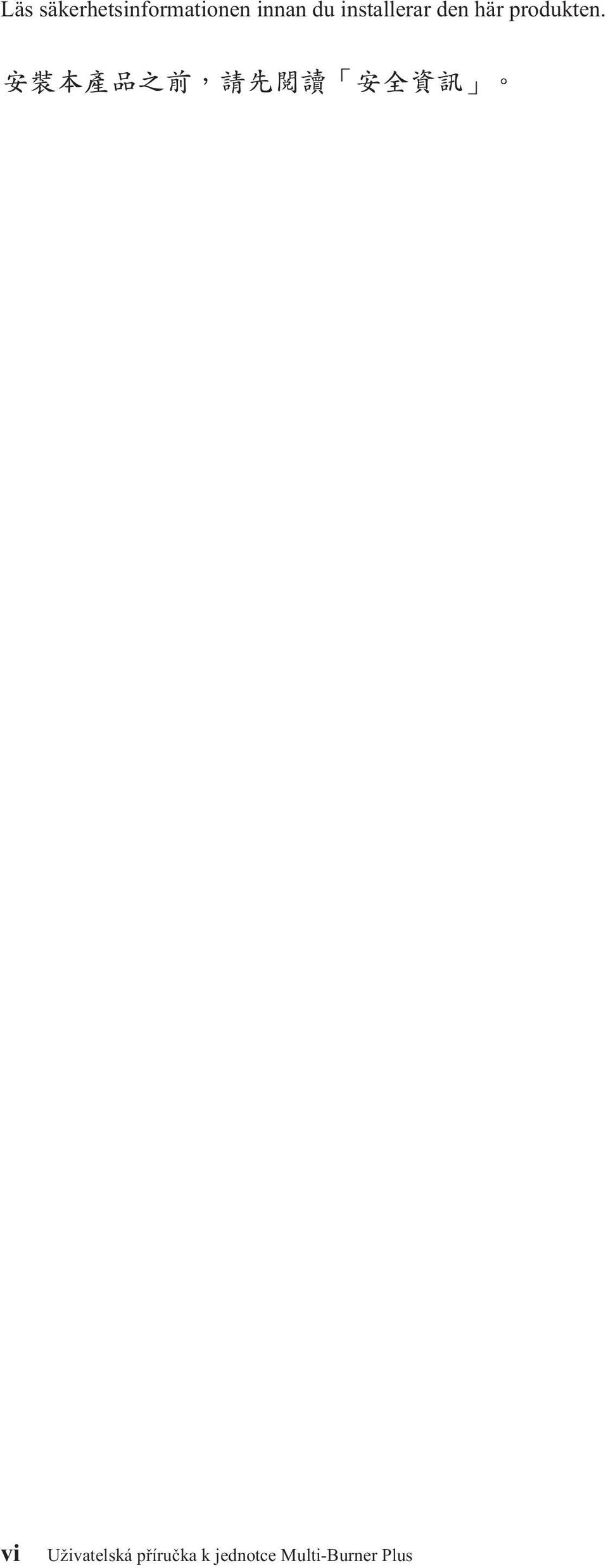

8 Läs säkerhetsinformationen innan du installerar den här produkten. vi Uživatelská příručka k jednotce Multi-Burner Plus

9 Registrace produktu Děkujeme vám za zakoupení produktu Lenovo. Zaregistrujte si prosím zakoupený produkt a poskytněte údaje, díky kterým vám Lenovo bude moci poskytovat lepší služby. Zpětná vazba je důležitá pro vývoj produktů a služeb. Díky ní se nejen dovídáme, jaké produkty a služby očekáváte, ale také nacházíme nové, efektivnější způsoby komunikace. Produkt zaregistrujte na webové stránce: Pokud ve formuláři na webové stránce neuvedete, že nechcete dostávat další informace, Lenovo vám bude posílat informace a aktualizace k registrovanému produktu. Lenovo Portions IBM Corp vii

10 viii Uživatelská příručka k jednotce Multi-Burner Plus

11 Obecná bezpečnostní ustanovení Riziko úrazu či poškození majetku snížíte dodržováním následujících bezpečnostních pravidel. Opravy Neopravujte produkt sami, pokud k tomu nemáte pokyn servisního střediska Customer Support Center. Opravy zadávejte servisu, který má oprávnění opravovat daný produkt. Poznámka: Některé součásti mohou vyměnit zákazníci sami. Tyto součásti jsou označovány jako CRU (Customer Replaceable Unit). Lenovo explicitně označuje součásti CRU a poskytuje dokumentaci s pokyny, které uvádějí, kdy mají zákazníci tyto součásti vyměňovat. Při těchto výměnách musíte přesně dodržovat všechny pokyny. Před výměnou se vždy ujistěte, že je produkt vypnutý a odpojený od zdroje napájení. S jakýmikoliv otázkami se obraťte na servisní středisko Customer Support Center. Napájecí šňůry a napájecí adaptéry Používejte pouze napájecí šňůry a napájecí adaptéry dodávané výrobcem produktu. Nenamotávejte napájecí šňůru na adaptér nebo jiný předmět. Šňůra se tak může odřít, prasknout nebo zprohýbat. To představuje bezpečnostní riziko. Napájecí šňůry umístěte tak, aby po nich nikdo nešlapal, nezakopl o ně nebo aby je neskříply nějaké předměty. Napájecí šňůry a adaptéry chraňte před kapalinami. Například nenechávejte napájecí šňůru nebo adaptér v blízkosti umyvadel, van, záchodů nebo podlah umývaných vodou. Kapaliny mohou způsobit zkrat, zvláště byla-li šňůra nebo napájecí adaptér nesprávně používány. Kapaliny také způsobují postupnou korozi kontaktů šňůry nebo konektoru, která může způsobit přehřátí. Napájecí šňůry a datové kabely vždy připojujte ve správném pořadí a ujistěte se, že jsou bezpečně a úplně zapojeny do zásuvek. Nepoužívejte napájecí adaptér, který má známky koroze na kolících zástrčky nebo vykazuje známky přehřátí (například poškozený plast) na zástrčce nebo kdekoliv na adaptéru. Nepoužívejte napájecí šňůry, jejichž kolíky na zástrčce nebo konektoru vykazují známky koroze nebo přehřátí, nebo které jsou jakýmkoliv způsobem poškozeny. Prodlužovací šňůry a podobná zařízení Ověřte, že prodlužovací šňůry, chrániče přepětí, nepřerušitelné zdroje napájení a zásuvky odpovídají požadavkům produktu na elektrický příkon. Tato zařízení nikdy nepřetěžujte. Používáte-li napájecí lišty, nepřekračujte doporučený příkon na vstupu. S otázkami o příkonu a požadavcích na napájení se obraťte na elektrotechnika. Zástrčky a zásuvky Pokud zásuvka, kterou chcete použít pro vaše zařízení, vykazuje znaky poškození nebo koroze, nepoužívejte ji, dokud není opravena kvalifikovaným elektrotechnikem. Zástrčku neohýbejte a neupravujte. Je-li zástrčka poškozena, získejte od výrobce náhradu. Lenovo Portions IBM Corp ix

12 Některé produkty mají tříkolíkovou zástrčku. Tato zástrčka se používá do uzemněných zásuvek. Tím se zvyšuje bezpečnost. Nedávejte tyto zástrčky do neuzemněných zásuvek. Není-li možné zasunout zástrčku do zásuvky, obraťte se na elektrotechnika, aby vám dodal odpovídající adaptér nebo uzemněnou zásuvku. Zásuvky nikdy nepřetěžujte. Celkový příkon systému by neměl přesáhnout 80 procent jmenovitého příkonu obvodu. S otázkami o napájení a příkonu obvodů se obraťte na elektrotechnika. Ujistěte se, že používaná zásuvka je správně zapojena, snadno dostupná a poblíž zařízení. Napájecí šňůry nenapínejte způsobem, který šňůry namáhá. Zařízení k zásuvkám připojujte a odpojujte z nich opatrně. Baterie Všechny osobní počítače vyrobené v Lenovo obsahují nedobíjitelnou baterii velikosti mince, která napájí systémové hodiny. Mobilní produkty jako notebooky dále používají dobíjitelnou baterii pro napájení systému nepřipojeného ke zdroji proudu. Baterie od Lenovo byly testovány na kompatibilitu a vaším produktem a měly by být nahrazeny pouze bateriemi schválenými Lenovo. Nikdy baterii neotvírejte a nepokoušejte se ji opravit. Nepokoušejte se baterie rozmačkat, propíchnout nebo spálit a nezkratujte jejich kontakty. Nevystavujte baterii vodě nebo jiným kapalinám. Baterie nabíjejte pouze podle instrukcí v dokumentaci dodávané s produktem. Nesprávné zacházení s baterií může způsobit její přehřátí a únik plynu z baterie nebo její vzplanutí. Je-li baterie poškozena nebo zjistíte-li, že baterie teče nebo že se na jejích kontaktech usazuje cizorodý materiál, přestaňte baterii používat a pořiďte si novou baterii od výrobce baterie. Baterie, které nebyly dlouho používány, mohou ztrácet účinnost. U některých baterií (obzvláště Li-Ion) zvýší ponechání nepoužívané baterie ve vybitém stavu možnost jejího zkratu, což zkrátí životnost baterie a představuje bezpečnostní riziko. Nenechávejte Li-Ion baterie úplně vybít a neskladujte je ve vybitém stavu. Teplo a větrání produktu Počítače po zapnutí a při dobíjení baterií vytvářejí teplo. Notebooky mohou vytvářet, vzhledem ke své malé velikosti, velké množství tepla. Vždy dodržujte tato základní pravidla: v Když počítač pracuje nebo když se dobíjí baterie, nenechávejte počítač po dlouhou dobu na klíně nebo jiné části těla. Při normální činnosti počítač vytváří teplo. Dlouhodobý kontakt počítače s tělem může být nepříjemný nebo dokonce způsobit popáleniny. v Nepoužívejte počítač a nedobíjejte baterii v blízkosti hořlavých materiálů nebo v prostředí s nebezpečím výbuchu. v Větrací otvory, větráky a chladiče jsou součástí produktu kvůli bezpečnosti, pohodlí a spolehlivému provozu. Při položení produktu na měkký povrch, jako je postel, pohovka nebo koberec, může dojít k zakrytí větracích otvorů nebo zablokování větráků. Větráky a větrací otvory nikdy neblokujte, nezakrývejte nebo nevypínejte. Bezpečnost jednotek CD a DVD Disky se v jednotkách CD a DVD otáčejí vysokou rychlostí. Je-li disk CD či DVD prasklý nebo jinak poškozený, může při jeho použití v jednotce dojít k jeho roztržení nebo roztříštění. Abyste snížili riziku úrazu či poškození stroje, dodržujte následující pokyny: v Ukládejte disky CD a DVD v jejich originálním obalu. v Neodkládejte disky CD a DVD na místa s přímým slunečním svitem a na místa blízká zdrojům tepla. v Neponechávejte nepoužívané disky CD a DVD v počítači. v Disky CD a DVD neohýbejte a nevkládejte je do počítače či obalu silou. v Před každým použitím zkontrolujte, zda disk nemá praskliny. Prasklé nebo poškozené disky nepoužívejte. x Uživatelská příručka k jednotce Multi-Burner Plus

13 Kapitola 1. Úvod Tato kapitola obsahuje popis produktu a softwaru a požadavky na instalaci jednotky Multi-Burner Plus. Popis produktu Tento produkt je určen pro multimediální aplikace. Jednotka je dodávána s CD diskem obsahujícím software pro následující operační systémy: v Microsoft Windows 2000 Professional v Microsoft Windows XP Dodávka obsahuje: v CD User s Guide and Software CD (obsahuje uživatelskou příručku k jednotce Multi-Burner Plus a software) v jednotku Multi-Burner Plus v čtyři šrouby (M3 x 5 mm, s drážkou) v kabel IDE v Multi-Burner Plus Quick Start Guide (stručnou úvodní příručku k jednotce Multi-Burner Plus) v bezpečnostní pokyny pro laserová zařízení Pokud některá položka chybí nebo je poškozena, obraťte se na svého dodavatele. Uschovejte si doklad o koupi, může být nutný pro získání záručního servisu. Informace o technické podpoře naleznete v části Dodatek D, Servis a podpora, na stránce D-1. Jednotka Multi-Burner je kompatibilní se specifikací DVD Forum DVD-Multi Recorder a může zapisovat a číst média DVD-RAM, DVD-RW, DVD-R (obecné, 650 nm), DVD+R Double Layer a DVD-R Dual Layer. Jednotka může také zapisovat a číst formáty DVD+RW Alliance DVD+RW a DVD+R. Jednotka může také zapisovat média CD-R, CD-RW, (Standard, High-Speed, Ultra-Speed, a Ultra-Speed+) a používá technologii buffer underrun, která pomáhá spolehlivě zapisovat CD a DVD disky. Nálepky lze tisknout přímo na CD a DVD LightScribe. Jednotka Multi-Burner Plus může číst mnoho dalších formátů včetně DVD Video, Video CD, audio CD, multiple-session, extended architecture (XA) CD a Kodak Photo CD. Jednotka Multi-Burner Plus je navržena pro instalaci do počítačů, které využívají architekturu IDE (integrated drive electronics) nebo EIDE (enhanced IDE). Popis softwaru CD Multi-Burner Plus User s Guide and Software CD obsahuje následující software: v Intervideo WinDVD Creator Tento software umožňuje nahrát video soubory na média DVD-RW, DVD-R, DVD+RW a DVD+R, které lze pak přehrávat na většině DVD přehrávačů. Tento software lze také použít pro úpravy vlastního videa před nahráním. Je podporováno i nahrávání DVD-RAM. Máte-li analogové, USB nebo IEEE 1394 zařízení pro zachycování videa, můžete tento software použít pro nahrání videa z kamery. v Direct-to-Disc (DLA) Tento software umožňuje zapisovat přímo na média CD a DVD pomocí písmena disku jako při zápisu na disketu. Také umožňuje formátovat média DVD-RAM, DVD-RW, DVD-R, DVD-R DL, DVD+R DL, DVD+RW a DVD+R. Pomocí DLA můžete přetahovat soubory, vytvářet nové adresáře nebo ukládat soubory přímo z aplikací na jednotku Multi-Burner Plus. Lenovo Portions IBM Corp

14 v UDF reader Tento software umožňuje instalovat program pro čtení médií DVD-RAM, DVD-RW, DVD+RW, DVD-R DL, DVD+R DL a CD-RW na jiných počítačích s jednotkami DVD. v Multimedia Center for Think Offerings Tento software umožňuje kopírovat CD a vytvářet audio CD, MP3 CD a datová CD. Program Multimedia Center for Think Offerings umožňuje zapisovat data na média DVD-RAM, DVD-RW, DVD-R, DVD-R DL, DVD+RW, DVD+R DL a DVD+R, které lze poté použít v jiných počítačích nebo kompatibilních produktech spotřebilské elektroniky. Také umožňuje vytvářet zaváděcí CD a ukládat obrazy CD pro pozdější nahrání. Pomocí programu Express Labeller dodaného s programem Multimedia Center for Think Offerings lze tisknout papírové nálepky nebo tisknout přímo na disky LightScribe. v Intervideo WinDVD Tento software umožňuje přehrávat na počítači DVD nebo video soubory z pevného disku. Poznámka: Některé grafické adaptéry, jako jsou FIREGL, Intergraph a 3dLabs, nepodporují přehrávání DVD. Požadavky pro instalaci Před instalací jednotky ověřte, že počítač odpovídá následujícím požadavkům: v minimální mikroprocesor: Intel Pentium nebo ekvivalentní Pro vytváření a přehrávání DVD je nutný procesor Intel Pentium II 266 MHz nebo vyšší a video adaptér AGP 2X. v minimum RAM: 128 MB (systémy s UMA: 256 MB) v Windows 2000 Professional nebo Windows XP v dostupná pozice 5,25 pro jednotku v dostupné připojení IDE v 70 MB volného místa na disku pro instalaci, 620 MB volného místa na disku pro každou hodinu videa ve kvalitě VCD MPEG-1 a 2 GB volného místa na disku pro každou hodinu videa ve kvalitě DVD MPEG-2 video v zvukovou kartu podporující vzorkování 44,1 nebo 48 khz v volitelné stero reproduktory Dříve než začnete Před instalací jednotky Multi-Burner Plus si přečtěte informace v následujících částech. Zacházení s jednotkou Abyste předešli poškození jednotky, dodržujte následující pokyny: v Ponechejte jednotku Multi-Burner Plus v antistatickém obalu, dokud ji nebudete instalovat. Omezte svůj pohyb, který může vytvářet elektrostatický náboj. v Zacházejte s jednotkou opatrně. Pád jednotky nebo prudký náraz může poškodit součástky uvnitř jednotky. v Nepřipojujte kabely IDE a napájecí kabely silou. Můžete tím poškodit konektor nebo jednotku. 1-2 Uživatelská příručka k jednotce Multi-Burner Plus

15 Ovládací prvky a konektory jednotky Následující obrázky ukazují umístění a funkce ovládacích prvků a konektorů jednotky. Jednotka zepředu 1 Zásuvka pro disk Do této zásuvky můžete disk vložit nebo z ní disk vyjmout. 2 Indikátor činnosti Indikátor svítí, pokud jednotka čte, zapisuje nebo přehrává disk. 3 Otvor pro ruční vysunutí Otvor poskytuje přístup k mechanismu pro vysunutí disku z jednotky. 4 Tlačítko Open/Close Toto tlačítko otevírá a zavírá zásuvku jednotky. Jednotka zezadu Pin 1 1 Vyhrazeno 2 Konektor Audio-out Tento konektor slouží pro přenos analogového audio signálu ke zvukovému adaptéru. 3 Konfigurační propojky Tyto propojky slouží pro nastavení jednotky. 4 Konektor IDE Slouží pro připojení kabelu IDE k jednotce. 5 Konektor napájení Slouží pro připojení napájecího kabelu k jednotce. Kapitola 1. Úvod 1-3

16 1-4 Uživatelská příručka k jednotce Multi-Burner Plus

17 Kapitola 2. Instalace Tato kapitola obsahuje návod k instalaci hardwaru a softwaru a provozní údaje jednotky Multi-Burner Plus. Instalace jednotky Jednotku instalujte takto: Krok 1. Otevření počítače 1. Vypněte počítač a všechna připojená zařízení. 2. Odpojte napájecí šňůry od počítače a všech připojených zařízení. 3. Odstraňte kryt počítače. Postup pro odstranění krytu naleznete v dokumentaci k vašemu počítači. Krok 2. Vybalení jednotky 1. Před otevřením antistatického obalu jednotky se alespoň na dvě vteřiny obalem dotkněte nelakovaného kovového povrchu. Tím vybijete svůj elektrostatický náboj a náboj z obalu. 2. Vyndejte jednotku z obalu. Potřebujete-li jednotku odložit, položte antistatický obal na rovný měkký povrch a jednotku položte na obal. Krok 3. Nastavení konfiguračních propojek Jednotku můžete nastavit jako master 1, vedlejší (slave) 2 nebo cable-select 3 tak, že umístíte propojku podle obrázku. Následující rady pomohou vybrat správné nastavení jednotky. v Nastavte jednotku jako master, pokud to bude jediné zařízení na kabelu IDE. Toto je počáteční nastavení. v Nastavte jednotku jako vedlejší, pokud to bude druhé zařízení na kabelu IDE. Ověřte, že je první zařízení nastaveno jako master. Některé pevné disky mohou potřebovat nastavení master s vedlejším zařízením, je-li na kabelu jiné zařízení nastavené jako vedlejší. Informace o nastavení konfiguračních propojek pro jiná zařízení naleznete v dokumentaci k vašemu počítači. v Některé počítače mají speciální kabely ATA s dvěma překříženými vodiči na konektorech, takže je možné zařízení nastavit pomocí kabelu místo propojkami. Nastavení cable-select použijte pouze pro počítače vybavené těmito speciálními kabely. Dokumentace k vašemu počítači vám pomůže určit, jestli adatpér ATA vyžaduje nastavení propojek na pozici cable-select. Nastavíte-li propojky na pozici cable-select, kabel IDE automaticky nastaví zařízení na master a vedlejší podle umístění jednotky na kabelu. Nastavení cable-select pro tyto kabely musíte použít, ať je jednotka jediné nebo druhé zařízení na kabelu. Jednotka bližší řadiči IDE je automaticky nastavena jako master. Všechna zařízení na tomto kabelu IDE musí být nastavena na cable-select. Lenovo Portions IBM Corp

18 Krok 4. Montáž jednotky Upozornění Pokud budete šroubovat šrouby přímo do jednotky, použijte jen šrouby M3 x 5 mm dodané s jednotkou. Příliš dlouhé šrouby mohou jednotku poškodit. Jednotku lze do počítače umístit vodorovně nebo svisle. Je-li jednotka umístěna svisle, musí být vložený disk zajištěn před zasunutím zásuvky, jinak nebude jednotka schopná disk správně přečíst. 1. Zasuňte jednotku do pozice. Váš počítač může mít speciální postup pro montáž zařízení. Další informace o úložných zařízeních naleznete v dokumentaci k vašemu počítači. 2. Vyrovnejte otvory pro šrouby v jednotce s montážními otvory počítače nebo montážních kolejnic. 3. Šrouby zatím nedotahujte a zkontrolujte umístění jednotky. Obvykle se používají dva šrouby pro každou stranu. Je-li jednotka správně umístěna, zajistěte ji dotažením šroubů. Nedotahujte šrouby příliš silně. Krok 5. Připojení kabelů k jednotce Obrázek ukazuje, jak připojit kabely k jednotce. 1. Připojte 40poziční konektor kabelu IDE 1 ke konektoru IDE na jednotce. Připojte kabel tak, aby obarvená strana kabelu byla vedle konektoru napájení 2. Pokud v počítači není připraven kabel IDE nebo pokud je na tomto kabelu jen jeden konektor pro připojení zařízení nebo pokud je to 40vodičový kabel, použijte 80vodičový kabel pro rychlé IDE dodaný s touto jednotkou. Kabel IDE může mít až tři konektory. Připojujete-li ke kabelu IDE pouze jedno zařízení, připojte pro nejlepší kvalitu signálu jeden konec kabelu ke konektoru IDE a druhý konec kabelu k zařízení. Nepoužívejte prostřední konektor. Připojujete-li ke kabelu IDE dvě zařízení, připojte jeden konec kabelu ke konektoru IDE na desce, master a vedlejší zařízení připojte ke zbývajícím konektorům na druhém konci kabelu. Mnoho počítačů má dva kabely, které umožňují připojit až čtyři zařízení ATA. Pro nejlepší výkonnost připojte rychlá zařízení (jako pevné disky) ke kabelu od primárního konektoru IDE a jednotku nebo jiná pomalá zařízení (jednotky CD-ROM, páskové jednotky a vyjímatelná média) ke kabelu od sekundárního konektoru IDE. 2. Připojte čtyřvodičový napájecí kabel 2 k napájecímu konektoru na jednotce. Ujistěte se, že kabely nebudou skřípnuty či zmáčknuty krytem počítače a že jsou všechny ostatní kabely v pořádku. Krok 6. Dokončení instalace hardwaru 1. Ověřte, že je jednotka správně namontována a že konektory jsou správně připojeny. 2. Ověřte, že kabely nebudou překážet krytu a že neblokují lopatky větráku a nebrání proudění vzduchu. 3. Připevněte kryt počítače. 4. Připojte všechna externí zařízení. 5. Připojte všechny napájecí šňůry. 2-2 Uživatelská příručka k jednotce Multi-Burner Plus

19 Kapitola 3. Používání jednotky Tato část obsahuje informace o používání jednotky Multi-Burner Plus. Péče o jednotku Tato část obsahuje informace o zacházení s jednotkou a disky CD a DVD používanými s jednotkou. Péče o jednotku Při provozování jednotky dodržujte následující zásady: v Nepohybujte s pracující jednotkou. To může způsobit chybu dat nebo poškodit jednotku či disk. v Nevystavujte jednotku následujícím podmínkám: vysoká vlhkost vysoká teplota nadměrná prašnost mechanické vibrace prudký náraz nebo upuštění umístění na nakloněný povrch přímé sluneční svit náhlé změny teploty v Nevkládejte do jednotky cizí předměty. v Nepokládejte předměty na jednotku. v Nerozebírejte jednotku a nezkoušejte ji opravovat. v Před přemístěním jednotky odstraňte disk ze zásuvky a zásuvku uzavřete. Ponechejte si původní obaly. Bude-li potřeba jednotku přemístit, použijte původní obaly, aby při převozu nedošlo k poškození jednotky. Vkládání disku Čtení datového disku provedete následujícím postupem: 1. Zapněte počítač. 2. Stiskněte tlačítko Open/Close na přední části jednotky. 3. Vložte disk do zásuvky nálepkou nahoru. 4. Uzavřete zásuvku stisknutím tlačítka Open/Close nebo jemným zatlačením na zásuvku. Upozornění: Neotvírejte zásuvku silou nebo vsunutím cizích předmětů. 5. Počkejte na zhasnutí indikátoru činnosti a poklepejte na ikonu Tento počítač. 6. Poklepejte na ikonu CD-ROM nebo DVD-RAM/DVD-R/DVD-RW. Lenovo Portions IBM Corp

20 Zajištění disku ve svisle namontované jednotce Disk vložíte do svisle namontované jednotky takto: Poznámka: Zásuvka jednotky se může lišit od obrázku (podle výrobce). 1. Stiskněte tlačítko Eject/Load. 2. Vložte disk do zásuvky tak, aby byl bezpečně umístěn za držáčky Uzavřete zásuvku stisknutím tlačítka Eject/Load nebo jemným zatlačením na zásuvku. Poznámka: Disky o průměru 8 cm a disky typu kreditní karta nelze ve svisle namontované jednotce použít bez speciálního adaptéru. Ruční vysunutí disku Stisknete-li tlačítko Eject/Load a zásuvka se nevysune, vypněte počítač. Narovnáním větší kancelářské svorky vytvořte nástroj zobrazený na obrázku. Narovnaná část musí být alespoň 45 mm (1,8 ) dlouhá. Zasuňte narovnanou část do otvoru pro ruční vysunutí na přední části jednotky (viz Ovládací prvky a konektory jednotky na stránce 1-3). Zatlačte svorku do otvoru, dokud se zásuvka neotevře. Jemným tahem vysuňte zásuvku a vyndejte z ní disk. Používání médií Jednotka Multi-Burner Plus může zapisovat následující typy médií: v DVD-RAM: médium pro více zápisů optimalizované pro ukládání dat. Média DVD-RAM jsou čitelná ve většině moderních jednotek DVD-ROM, ale nelze je číst v některých přehrávačích DVD. v DVD-R: médium pro jeden zápis, které má nejlepší kompatibilitu s přehrávači DVD a počítači. Média DVD-R jsou čitelná ve skoro všech jednotkách DVD-ROM a přehrávačích DVD. v DVD-R DL: médium pro jeden zápis, které má vyšší kapacitu (8,5 GB) než obyčejná média DVD-R. Média DVD-R DL lze číst v mnoha jednotkách DVD-ROM a přehrávačích DVD, nejsou však tak kompatibilní jako menší média DVD-R. v DVD-RW: médium pro více zápisů, které lze číst ve většině přehrávačů DVD a skoro všech počítačích. Některé starší přehrávače DVD nemusí být schopné číst tato média. 3-2 Uživatelská příručka k jednotce Multi-Burner Plus

21 v DVD+R: médium pro jeden zápis, které má dobrou kompatibilitu s přehrávači DVD a počítači. Starší přehrávače DVD a jednotky DVD-ROM nemusí být schopné číst tato média. v DVD+R DL: médium pro jeden zápis, které má vyšší kapacitu (8,5 GB) než obyčejná média DVD+R. Média DVD+R DL lze číst ve většině jednotek DVD-ROM a přehrávačů DVD a také v mnoha zařízeních spotřebilské elektroniky. v DVD+RW: médium pro více zápisů, které lze číst v mnoha přehrávačích DVD. Starší jednotky DVD-ROM a přehrávače DVD nemusí být schopné číst tato média. v CD-R: médium pro jeden zápis, které lze číst ve většině přehrávačů CD a DVD. v CD-RW: médium pro více zápisů, které lze číst v mnoha přehrávačích CD a DVD. v Média LightScribe: na média CD a DVD s logem LightScribe lze tisknout štítek přímo na horní povrch média v jednotce Multi-Burner Plus. Používání disků a péče o ně Digitální disky jsou média s vysokou hustotou dat a je nutné zacházet s nimi pečlivě a udržovat je v čistotě, aby zůstaly čitelné. Následující zásady pomohou prodloužit životnost vašich disků. Upozornění Otírání disku krouživým pohybem může způsobit poškození disku a ztrátu dat. v Berte disky za okraj nebo za otvor uprostřed. v Nedotýkejte se povrchu disků. v Ukládejte disky v jejich originálním obalu. v Neodkládejte disky na místa s přímým slunečním svitem. v Neodkládejte disky na místa blízká zdrojům tepla. v Neponechávejte nepoužívaný disk v počítači. v Před každým použitím zkontrolujte, zda nemá disk praskliny. v Nevkládejte disky do počítače či obalu silou. v Neohýbejte disky. v Nepište na povrch disků. v Nepoužívejte na čistění disků průmyslová čistidla. DŮLEŽITÉ: Nepoužívejte disky s prasklinami. Kapitola 3. Používání jednotky 3-3

22 Používání médií DVD-RAM Média DVD-RAM slouží pro více zápisů a jsou navržena pro dlouhou životnost a mnoho zápisů. Na média DVD-RAM lze zapsat stejné formáty pro data a video jako na média DVD-ROM. Média DVD-RAM jsou čitelná ve většině moderních jednotek DVD-ROM, ale pouze v některých zařízeních spotřebilské elektroniky. Ověřte u výrobce zařízení, zda zařízení podporuje funkci čtení DVD-RAM. Používání jednostranných a dvoustranných médií DVD-RAM Média DVD-RAM se dodávají v jednostranném a dvoustranném provedení. Média 2,6 GB a 4,7 GB jsou jednostranná. Média 9,4 GB jsou dvoustranná. Přístup k datům na druhé straně média získáte vyjmutím média z jednotky, jeho otočením a vložením média zpět do jednotky. Vyjmutí disku z kazety Média DVD-RAM se dodávají jako samostatné disky nebo v kazetě. Chcete-li použít disk v kazetě v jednotce Multi-Burner Plus, musíte disk z kazety vyjmout. Poznámka: Médium v kazetě typu 1 nelze vyjmout a nelze je používat v této jednotce. Média ve všech ostatních typech kazet (2-9) je možné vyjmout a lze je používat v jednotce Multi-Burner Plus. Vyjmutí disku z kazety: 2a 3a Pomocí špičky propisovačky zatlačte na kolík zámku 1. Propisovačkou zatlačte na zámek uzávěru kazety 2 a uzávěr kazety vyjměte 3. Po otevření uzávěru je možné disk z kazety vyjmout. Poznámka: Na některých kazetách jsou zámek uzávěru a kolík zámku umístěny na boku kazety, jak ukazují šipky 2a a 3a na obrázku. Upozornění Při manipulaci s diskem se nedotýkejte oblasti pro nahrávání dat. 3-4 Uživatelská příručka k jednotce Multi-Burner Plus

23 Vložení disku do kazety Nastavte stranu disku s nálepkou 1 ke straně kazety DVD-RAM s nálepkou. Zasuňte disk a uzavřete uzávěr kazety 2. Při uzavření uzávěru se ozve cvaknutí. Používání médií CD-R a CD-RW Jednotka Multi-Burner Plus může zapisovat disky CD-R i CD-RW. Disky CD-RW lze vymazat a použít mnohokrát, disky CD-R je možné zapsat pouze jednou. S disky, zvláště se zapisovatelnými médii, zacházejte pečlivě a udržujte je v čistotě. Zásady uvedené v části Používání disků a péče o ně na stránce 3-3 pomohou prodloužit životnost vašich disků. Poznámky: 1. Disky CD-R lze přehrávat na většině přehrávačů audio CD. Disky CD-RW lze přehrávat pouze na některých přehrávačích audio CD. 2. Některé přehrávače přehrávají pouze média speciálně označené pro zvuk. 3. Média CD-R jsou značena podle rychlosti zápisu. Chete-li dosáhnout maximální rychlosti zápisu, musíte používat médium s rychlostí zápisu 40x a více. Je vhodné omezit rychlost zápisu podle označení média. Program Multimedia Center for Think Offerings umožňuje nastavit rychlost zápisu dle potřeby. 4. Média CD-RW jsou také značena podle rychlosti zápisu. Jednotka Multi-Burner Plus podporuje zápis na disky CD-RW s vyznačenou rychlostí 4x a vyšší. Maximální rychlost zápisu je označena na obalu medíí nabo přímo na médiu. 5. Následující tabulka uvádí kompatibilitu jednotky Multi-Burner Plus s médii standard, multi, high, ultra a ultra speed+ CD-RW: Označení média Zápis Bez označení 2x nepodporováno Multi-speed, 1x2x4x, 4x, 1x-4x Ano High-speed, 4x-10x, 4x-12x, 8-10x Ano Ultra-Speed, 16x-24x Ano Ultra-Speed+, 16x-32x Ano, rychlostí 32x Kapitola 3. Používání jednotky 3-5

24 Používání audio CD Váš počítač je vybaven programem Windows Media Player pro přehrávání audio CD. Pro přehrávání audio CD je také možné použít WinDVD nebo přehrávač od jiného výrobce. Po vložení audio CD se v systému Windows zobrazí nabídka, ze které lze vybrat jeden z instalovaných přehrávačů. CD, která obsahují audio i data, spustí program Autoplay z datové části místo zobrazení nabídky. Pro přehrání zvukové části ukončete datovou část, klepněte pravým tlačítkem myši na ikonu jednotky ve složce Tento počítač a použijte položku Přehrát. Aby bylo možné přehrávat v jednotce audio CD, musíte povolit digitální přehrávání. Digitální přehrávání používá pro přenos zvukových dat z jednotky do počítače datový kabel IDE místo analogového audio kabelu. Tím se zvýší kvalita přehrávání, za cenu mírného zvýšení zátěže počítače při převodu digitálních dat na analogový zvuk. Pro přehrávání audio CD je nutné provést dvě nastavení, je nutné nastavit jednotku a aplikaci pro přehrávání. Nastavení jednotky pro digitální přehrávání V systému Windows XP je jednotka automaticky nastavena na digitální přehrávání. V systému Windows 2000 musíte počítač na digitální přehrávání nastavit. Postup pro nastavení digitálního přehrávání naleznete v části Povolení digitálního přehrávání ve Windows 2000 na stránce C-1. Nastavení aplikace pro přehrávání na digitální přehrávání Aplikaci pro přehrávání CD je nutné nastavit na digitální přehrávání, aby bylo možné na systému přehrávat audio CD. Používáte-li jako přehrávač Windows Media Player, nastavte ho podle postupu uvedeného v části Povolení digitálního přehrávání ve Windows 2000 na stránce C-1. Pokud používáte jiný přehrávač, postupujte podle jeho dokumentace. Používání médií DVD-R, DVD+R, DVD+RW a DVD-RW Jednotka Multi-Burner Plus může zapisovat média DVD-R, DVD-RW, DVD+R a DVD+RW. Média DVD+RW, DVD-RW, DVD-R a DVD+R lze používat pro ukládání dat, archivaci souborů a kopírování souborů z jiných DVD. Standardní disky DVD+R a DVD-R mají kapacitu 4,7 GB dat nebo videa. Disky DVD-R Dual layer a DVD+R Double layer mají kapacitu 8,5 GB dat nebo videa. Disky DVD-R a DVD+R nelze vymazat, ale je možné je používat ve standardních jednotkách DVD-ROM a přehrávačích DVD. Disky DL jsou kompatibilní pouze s novějšími jednotkami DVD-ROM a zařízeními spotřebitelské elektroniky. Disky DVD-RW lze vymazat a přepsat, ale lze je používat pouze na novějších jednotkách DVD-ROM, které jsou kompatibilní s DVD-RW. Instalace softwaru Všechen software pro jednotku je obsažen na CD User s Guide and Software CD. CD User s Guide and Software obsahuje tuto uživatelskou příručku, Multimedia Center for Think Offerings, DLA, Intervideo WinDVD a WinDVD Creator Plus. Software instalujte takto: 1. Vložte CD User s Guide and Software CD do jednotky. Pokud se CD spustí automaticky, pokračujte krokem Pokud se CD automaticky nespustí, klepněte na Start a na Spustit. 3. Zadejte e:\launch.bat, kde e je písmeno jednotky CD či DVD. 4. Klepněte na OK. 5. Vyberte požadovaný jazyk. 6. Vyberte software k instalaci. 7. Postupujte podle pokynů na obrazovce. 8. Po dokončení instalace softwaru restartujte počítač. Poznámka: Aby bylo možné jednotku plně využít, instalujte všechen software uvedený v okně kromě programu UDF Reader. Ten patří na počítače, které nepoužívají systém souborů UDF. Poznámka: Rychlá instalace (quick install) přepíše všechny verze již nainstalovaného softwaru. 3-6 Uživatelská příručka k jednotce Multi-Burner Plus

25 Používání programu Intervideo WinDVD Creator Program Intervideo WinDVD Creator umožňuje zachytávat, upravovat a nahrávat video a audio soubory. Program Intervideo WinDVD Creator také umožňuje vytvářet a nahrávat vlastní DVD z vlastních video a audio souborů. Podrobné informace o programu Intervideo WinDVD Creator naleznete v online uživatelské příručce k programu WinDVD Creator na CD User s Guide and Software CD. Hlavní funkce v okně programu WinDVD Creator jsou Capture, Edit, Author a Make Movie. Tyto funkce umožňují importovat a upravovat vlastní video a audio soubory a ukládat je v libovolném z následujících podporovaných formátů: MPEG-1, MPEG-2, ASF, WMV a AVI. Po dokončení úprav video a audio souborů pomocí funkcí Capture a Edit je možné přidat vlastní nabídky pomocí funkce Author. Je možné importovat vlastní obrázky pro pozadí nabídek nebo použít některý ze vzorových obrázků. Po dokončení úprav pokračujte funkcí Make Movie, kde lze vybrat výstupní formát a video standard pro vytvářený film. Film můžete nahrát na disk nebo ho uložit na pevný disk a nahrát později. Vytvoříte-li programem WinDVD Creator Plus obraz DVD na pevném disku, můžete pro nahrání použít položku Load Image to Burn z nabídky Project. WinDVD Creator také umožňuje nahrávat video přímo na média DVD pomocí funkce Disk Manager bez použití dalšího místa na pevném disku. Disk Manager umožňuje zachytávat nové video nebo použít video soubory pro vytvoření filmů s vlastní upravenou nabídkou. Film může být vytvořen ve video formátu +VR nebo -VR. Disk Manager umožňuje kdykoliv film upravovat, přidávat nebo odstraňovat video segmenty a měnit nabídku. Poznámka: Disky ve formátu +/-VR mají omezenou kompatibilitu se staršími přehrávači DVD. Použití programu WinDVD Tato část popisuje používání a nastavení programu pro přehrávání DVD. Aktuální informace o programech na přehrávání DVD naleznete v souboru readme na CD User s Guide and Software CD. Před použitím programu WinDVD může být nutné aktualizovat některé části operačního systému. Podpora operačního systému Operační systém aktualizujte jedním z uvedených postupů: v Windows Server 2003, Windows Server 2000, Windows 95: Je nutné instalovat poslední aktualizaci Service pack, Internet Explorer 5 a DirectX. v Windows 98, Windows 98 Second Edition, Windows Me: Je nutné instalovat DirectX. v Windows 95 OSR2: Je nutné instalovat Internet Explorer 5 a DirectX. v Windows 2000: Je nutné instalovat aktualizaci Service pack 2 či vyšší a DirectX. v Windows NT: Je nutné instalovat aktualizaci Service Pack 6, Internet Explorer 5, DirectX, a ovladač IDE DMA od jiného výrobce. Tato konfigurace není podporována, protože Microsoft neposkytuje oficiálni podporu pro DirectX v systému Windows NT. Poznámka: Kterou verzi systému Windows 95 používáte, zjistíte takto:: 1. Klepněte na Start a na Ovládací panely. 2. Poklepejte na Systém. Podívejte se na čísla pod textem Systém B znamená, že verze je Windows 95 OSR2.0 či OSR2.1, C znamená, že verze je Windows 95 OSR2. Spuštění WinDVD Vložíte-li DVD disk s videem do jednotky, automaticky se spustí přehrávač a začne přehrávat video disk. V systému Windows XP si budete moci vybrat, který z instalovaných přehrávačů budete chtít použít. Pokud DVD disk obsahuje video i program automaticky se spustí program. Chcete-li přehrát video z DVD disku s videem a programem, spusťte program WinDVD z nabídky Start a klepněte na Play. V systému Microsoft Windows XP můžete přehrávat DVD pomocí programu Windows Media Player. Kapitola 3. Používání jednotky 3-7

26 Změna kódu oblasti DVD Rozdělení na oblasti a ochrana proti kopírování(kód oblasti DVD) používá šifrování CSS (content scramble system) pro ochranu vlastnických práv obsahu distribuovaného na DVD. Původně byl vyžadován organizací MPAA (Motion Picture Association of America) jako ochrana proti video pirátství, vztahuje se však na jakýkoliv obsah. CSS zabraňuje přenosu rozšifrovaných dat bez patřičného oprávnění. Přehrávače používají CSS pro rozšifrování dat. Standard CSS rozděluje svět do sedmi oblastí. Obsah určený pro jednu oblast nelze přehrávat na systému z jiné oblasti. CSS slouží proti digitálnímu kopírování DVD a další technologie od společnosti Macrovision chrání proti analogovému kopírování obsahu DVD. Standard Macrovision je široce využíván ve filmovém průmyslu jako ochrana proti neoprávněnému kopírování filmů na videorekordérech. Přehrávače DVD musí podporovat oba standardy ochrany proti kopírování, CSS i Macrovision. Při prvním vložení DVD disku do jednotky budete vyzváni k zadání kódu oblasti. Při přemístění do jiné části světe je možné kód oblasti změnit pomocí programu pro přehrávání DVD. Poznámka: Kód oblasti DVD je možné změnit pouze pětkrát. Po páté změně kódu oblasti bude jednotka schopná přehrávat pouze MPEG-2 video s nastaveným naposledy zadaným kódem oblasti. Kód oblasti změníte takto: 1. Zapněte počítač a spusťte operační systém. 2. Klepněte na Start. 3. Klepněte na Programy. 4. Klepněte na Intervideo WinDVD. 5. Klepněte na Intervideo WinDVD. 6. Klepnutím na ikonu Properties se otevře okno vlastností. 7. Klepněte na kartu General Properties. 8. Vložte DVD s novým kódem oblasti. 9. Vyberte správný kód oblasti pro vaši zemi. 10. Klepněte na OK. Následující programy nejsou součástí všech operačních systémů Microsoft, jsou však nutné pro používání programu WinDVD: IDE DMA, Internet Explorer 5 a DirectX 8.1. Tato část obsahuje pokyny, jak aktualizovat různé operační systémy, aby bylo možné přehrávat DVD. V části Dodatek C, Nastavení ovladače zařízení, na stránce C-1 naleznete informace o nastavení sběrnice a umístění ovladačů zařízení videa. Používání programu Direct-to-Disc (DLA) Program Direct-to-Disc (DLA) umožňuje zápis dat na média DVD-RAM, DVD-RW, DVD-R, DVD+RW, DVD+R, CD-R a CD-RW. Na média DVD-RAM, DVD-RW, DVD+RW a CD-RW je možné zapisovat mnohokrát, média DVD-R, DVD+R a CD-R je možné formátovat a zapsat pouze jednou. Média DVD-RAM, DVD-RW, DVD-R, DVD+RW, DVD+R, CD-R a CD-RW formátujte a zapisujte takto: 1. Vložte disk do jednotky. 2. Poklepejte na Tento počítač a klepněte pravým tlačítkem myši na ikonu jednotky Multi-Burner Plus. 3. Klepněte na Formátovat. Formátování DVD může trvat až 90 minut. 4. Po dokončení formátování můžete přetahovat soubory na ikonu jednotky Multi-Burner Plus nebo můžete používat program Windows Explorer. Média CD-R a DVD-R učiníte kompatibilní s jinými počítači takto: 1. Poklepejte na Tento počítač a klepněte pravým tlačítkem myši na ikonu jednotky Multi-Burner Plus. 2. Klepněte na Make Compatible. Média DVD-RAM, DVD-RW, DVD+RW a CD-RW ve formátu UDF můžete používat na jiných počítačích pomocí programu UDF Reader obsaženém na CD User s Guide and Software CD. Program UDF Reader použijete takto: 1. Vložte CD User s Guide and Software CD do jednotky CD nebo DVD na počítači, na kterém chcete používat disk ve formátu UDF. 3-8 Uživatelská příručka k jednotce Multi-Burner Plus

27 2. Klepněte na Start. 3. Klepněte na Spustit. 4. Zadejte e:\udf\jazyk, kde e je písmeno jednotky CD či DVD a jazyk je požadovaný jazyk. 5. Klepněte na OK. 6. Poklepejte na SETUP.EXE a postupujte podle instrukcí na obrazovce. Poznámky: 1. Program UDF je potřebný pouze na počítačích, které nemají instalovaný jiný program DLA. 2. Není-li v nabídce systému Windows XP označena položka používat s DLA, bude používáno zapisování CD systému Windows XP. Používání programu Multimedia Center for Think Offerings Pomocí programu Multimedia Center for Think Offerings lze na disky CD a DVD zapisovat data, audio a video. Také lze použivat nástroje pro práci s přepisovatelnými médii. Program Multimedia Center for Think Offerings má dále nástroje pro správu obrazů disků a pro zálohování souborů. Multimedia Center for Think Offerings spustíte v systému Windows XP klepnutím na Start -> Všechny programy -> Multimedia Center for Think Offerings -> Multimedia Center Home. Při prvním spuštění programu Multimedia Center se zobrazí okno Quick Links. Toto okno obsahuje čtyři nejpoužívanější úlohy. Chcete-li vytvořit zvukový nebo datový disk, přejděte na odpovídající kartu a vyberte úlohu, kterou chcete provést. Chcete-li kopírovat disk, vytvořit obraz disku nebo zapsat uložený obraz, přejděte na kartu Copy. Chcete-li použít Direct-to-disc (DLA), přejděte na kartu Data. Chcete-li vymazat přepisovatelný disk, přejděte na kartu Tools. Karty Copy, Data a Audio jsou dostupné přímo z nabídky Start jako položky RecordNow Copy, RecordNow Data a RecordNow Audio Po klepnutí na Start -> Všechny programy -> Multimedia Center for Think Offerings. Zaváděcí CD či DVD vytvoříte pomocí datového projektu tím, že stisknete tlačítko bootable CD v pravém horním rohu okna projektu. Budete vyzváni k výběru zaváděcího obrazu z pevného disku nebo k vytvoření zaváděcího obrazu z diskety. Podrobné pokyny o používání programu Multimedia Center naleznete v online nápovědě. Vytváření kopií a obrazů disků Pomocí programu Multimedia Center for Think Offerings lze vytvořit kopie disků CD a DVD a uložit jejich obrazy. Také lze vytvořit disk CD či DVD z obrazu uloženého na pevném disku. Program Multimedia Center může ukládat obrazy pouze ve formátech GI a ISO. Formát ISO lze použít pouze pro datová CD. Jiné typy disků vyžadují obrazy ve formátu GI. Obrazy DVD mohou mít velikost až 9 GB, obrazy CD až 730 MB. Před vytvořením obrazu ověřte, že je na pevném disku dostatek místa. Obraz CD či DVD vytvoříte takto: 1. Spusťte program Multimedia Center for Think Offerings. 2. Přejděte na stránku Copy. 3. Vyberte úlohu Save Image to Hard Disk. 4. Nabídne se náhodný název. Zadejte název pro soubor obrazu. 5. Vložte disk, jehož obraz chcete uložit. 6. Klepněte na tlačítko Record. Kapitola 3. Používání jednotky 3-9

28 Poznámky: 1. CD vytvořené pomocí Direct-to-Disc (DLA) nelze uložit jako obraz. 2. Komerční DVD chráněné proti kopírování nelze uložit jako obraz. Dříve vytvořený obraz zapíšete takto: 1. Spusťte program Multimedia Center for Think Offerings. 2. Přejděte na stránku Copy. 3. Vyberte úlohu Burn Image to CD or DVD. 4. Vyberte obraz, který chcete zapsat. 5. Vložte prázdný nebo přepisovatelný disk. 6. Klepněte na tlačítko Record. Obraz disku uložíte takto: 1. Spusťte program Multimedia Center for Think Offerings. 2. Přejděte na stránku Copy. 3. Vyberte úlohu Save Image to Hard Drive. 4. Program Multimedia Center nabídne náhodný název pro soubor obrazu. Chcete-li ho změnit klepněte na tlačítko Browse. 5. Vložte disk, jehož obraz chcete uložit. 6. Klepněte na tlačítko Record. Poznámky: 1. Komerční DVD chráněné proti kopírování nelze kopírovat. 2. Kopírování či uložení obrazu disku bez souhlasu vlastníka autorského práva může vést k právnímu postihu. Více informací o autorském právu získáte u právního poradce. Tisk štítků Program Multimedia Center for Think Offerings má nástroj Express Labeller, který slouží pro tisk papírových štítků nebo tisk přímo na média LightScribe. Express Labeller umožňuje vytvářet štítky pro disky pomocí předdefinovaných šablon nebo je možné použít vlastní obrázky a text. Nástroj Express Labeller spustíte v programu Multimedia Center for Think Offerings tak, že přejdete na kartu Tools a klepnete na Label Disc. Program Express Labeller spustíte přímo v systému Windows XP klepnutím na Start -> Všechny programy -> Multimedia Center for Think Offerings -> Express Labeller. V programu Express Labeller lze přidat text a obrázky na štítek disku. Po vytvoření štítku ho vytisknete na papír nebo na médium LightScribe klepnutím na Print. Chcete-li vytisknout štítek na papír, vložte do tiskárny štítky na CD, vyberte tiskárnu v okně tiskáren, vyberte odpovídající zásobník papíru a klepněte na tlačítko OK. Chcete-li vytisknout štítek na médium LightScribe, vložte médium LightScribe do jednotky Multi-Burner Plus stranou pro štítek dolů, jako tiskárnu vyberte LightScribe 12cm disc a klepněte na tlačítko OK Uživatelská příručka k jednotce Multi-Burner Plus

29 Dodatek A. Technické údaje Tato příloha obsahuje následující údaje: v rozměry a váha v napájení v prostředí v rychlosti čtení v rychlosti zápisu v podpora médií LightScribe Rozměry a váha Technické údaje 1 jednotky jsou uvedeny v následující tabulce. Rozměry a váha Výška 42 mm (1,7 ) Šířka 149 mm (5,9 ) Délka 190 mm (7,5 ) Váha 870g (1,9 lb.) Napájení Následující tabulka obsahuje údaje o napájení podle napětí na jednotce. Údaje byly naměřeny na napájecím konektoru jednotky a jsou to jmenovité hodnoty. Napájení Napětí Průměr Maximum Napětí 5 V = 0,8 A 1,5 A Napětí 12 V = 1,2 A 2,1 A Prostředí Prostředí Provozní Neprovozní Teplota +5 C až +45 C (+41 F až +113 F) -30 C až +60 C (-22 F až +140 F) Relativní vlhkost (nekondenzující) 15% až 85% 10% až 90% Rychlosti čtení Médium Rychlost čtení DVD-ROM (jednovrstvé) 9,3-22,2 MB/s (16X CAV) DVD-ROM (dvojvrstvé) 4,6-11,0 MB/s (8X CAV) DVD-R (4,7 GB) 9,3-22,2 MB/s (16X CAV) DVD+R (4,7 GB) 9,3-22,2 MB/s (16X CAV) 1. Údaje o produktu reprezentují záměry návrhu Lenovo a jsou poskytnuty pro potřeby porovnávání, skutečné údaje se mohou lišit v závislosti na mnoha příčinách. Tyto údaje o produktu neposkytují záruku. Údaje mohou být změněny bez upozornění. Lenovo Portions IBM Corp A-1

30 DVD+R (8.5 GB dvojvrstvé) 4,6-11,0 MB/s (8X CAV) DVD-RW (4,7 GB) 4,6-11,0 MB/s (8X CAV) DVD+RW (4,7 GB) 4,6-11,0 MB/s (8X CAV) DVD-RAM (4,7/9,4 GB, 12X) 8,3-16,6 MB/s (12X PCAV) DVD-RAM (2,6 GB) 2,8 MB/s (2X ZCLV) CD-ROM 2,6-6,0 MB/s (40X CAV) CD-R 2,6-6,0 MB/s (40X CAV) CD-RW 2,6-6,0 MB/s (40X CAV) CD-DA (DAE) 2,6-6,0 MB/s (40X CAV) Rychlosti zápisu Médium rychlosti zápisu DVD-R (verze 2.0 obecné, médium 650 nm, 16X) 9,0-22,0 MB/s (16X PCAV) DVD+R (16X) 9,0-22,0 MB/s (16X PCAV) DVD-R (8,5 GB dual layer) 5,5 MB/s (4X CLV) DVD+R (8.5 GB dvojvrstvé) 11,0 MB/s (8X CLV) DVD-RW (6X) 8,3 MB/s (6X CLV) DVD+RW (8X) 8,3-11,0 MB/s (8X ZCLV) DVD-RAM (4,7/9,4 GB, 12X) 8,3-16,6 MB/s (12X PCAV) CD-R (40X) 2,4-6,0 MB/s (40X ZCLV) CD-RW (Ultra-Speed nebo Ultra-Speed+) 2,4-4,8 MB/s (32X ZCLV) Podpora médií LightScribe Funkce LightScribe vytváří profesionálně vyhlížející tištěné štítky na CD, takže není potřeba používat ručně psané papírové štítky. Další informace naleznete v části Tisk štítků na stránce Poznámka: 1X DVD = 1,385 MB/s; 1 MB/s = 10 6 bytů za sekundu 1X CD = 150 KB/s; 1 KB/s = 2 10 bytů za sekundu 1 MB = 2 20 bytů; 1 KB = 2 10 bytů A-2 Uživatelská příručka k jednotce Multi-Burner Plus

31 Dodatek B. Řešení problémů Problémy s počítačem mohou být způsobeny hardwarem, softwarem nebo lidskou chybou. Informace z této části může pomoci při samostatném řešení problémů, nebo pro získání relevantních informací, které sdělíte servisnímu technikovi. Také je možné, že budete potřebovat dokumentaci k vašemu počítači, operačnímu systému nebo zvukové kartě. V následujícím seznamu vyhledejte popis problému, který odpovídá vaší situaci. v Počítač nebo jednotka nepracuje správně, nebo se nerozsvěcí indikátor na jednotce. Postupujte takto: 1. Ověřte, že je disk umístěn v jednotce nálepkou nahoru. 2. Ověřte, že jsou všechna zařízení správně připojena k počítači a zdroji elektrického proudu. 3. Vypněte počítač, odpojte napájecí kabely od počítače a připojených zařízení a sundejte kryt počítače. 4. Ověřte, že jsou kabely IDE a napájecí šnůry správně připojeny. Odpojte kabel IDE a ověřte, zda nejsou ohnuty piny konektoru. Je-li vše v pořádku, znovu kabel připojte. 5. Připevněte kryt počítače a připojte všechny kabely a napájecí šňůry. Zapněte počítač, spusťte systém a stiskněte tlačítko Open/Close. Pokud se zásuvka nevysune a indikátor činnosti se nerozsvítí, vypněte počítač a použijte jiný vnitřní kabel pro napájení stejnosměrným proudem. 6. Ověřte, že obarvený okraj kabelu IDE je u pinu 1 konekoru IDE a že je vedle konektoru napájení na jednotce. Viz Krok 5. Připojení kabelů k jednotce na stránce Ověřte, že jednotka a další zařízení na kabelu IDE jsou správně nastaveny. Viz Krok 3. Nastavení konfiguračních propojek na stránce Postupujte takto: Je-li kabel IDE připojen ke konektoru IDE na základní desce prostředním konektorem, odpojte konektor a kabel IDE znovu připojte správným způsobem. Je-li ke kabelu IDE připojeno jedno zařízení, připojte konektor na jednom konci kabelu ke konektoru IDE na desce a konektor na druhém konci k zařízení, má-li kabel prostřední konektor, ponechte ho volný. Jsou-li ke kabelu IDE připojena dvě zařízení, připojte konektor na konci kabelu ke konektoru IDE na desce. Je-li druhé zařízení pevný disk, připojte ho konektorem na druhém konci kabelu a jednotku připojte prostředním konektorem. v Nelze přistupovat k jednotce nebo není zobrazena ikona DVD-RAM (CD-ROM). Je-li jednotka správně instalována, zobrazí se v okně Tento počítač ikona DVD-RAM či CD-ROM. Poklepejte na Tento počítač. Není-li v otevřeném okně zobrazena ikona CD-ROM, ověřte, zda je jednotka správně instalována. Ověřte, zda je správně nastavena konfigurační propojka. Viz Krok 3. Nastavení konfiguračních propojek na stránce 2-1. Restartujte počítač. Pokud se ikona jednotky opět nezobrazí, postupujte takto: 1. Klepněte na Start. 2. Klepněte na Nastavení. 3. Klepněte na Ovládací panely. 4. Klepněte na Systém. 5. Klepněte na kartu Správce zařízení. 6. Poklepejte na Zobrazit zařízení podle typu. 7. V seznamu v okně správce zařízení vyberte Řadiče pevných disků. Ověřte, že řadič nemá žádné konflikty. Ověřte, že stav zařízení udává, že řadič pracuje správně. 8. V seznamu v okně správce zařízení vyberte CD-ROM. Ověřte, že v seznamu je jednotka CD-ROM a že nemá žádné konflikty. Stav zařízení udává, zda zařízení pracuje správně. 9. Klepněte na OK. 10. Uzavřete všechna okna a restartujte počítač. Lenovo Portions IBM Corp B-1
