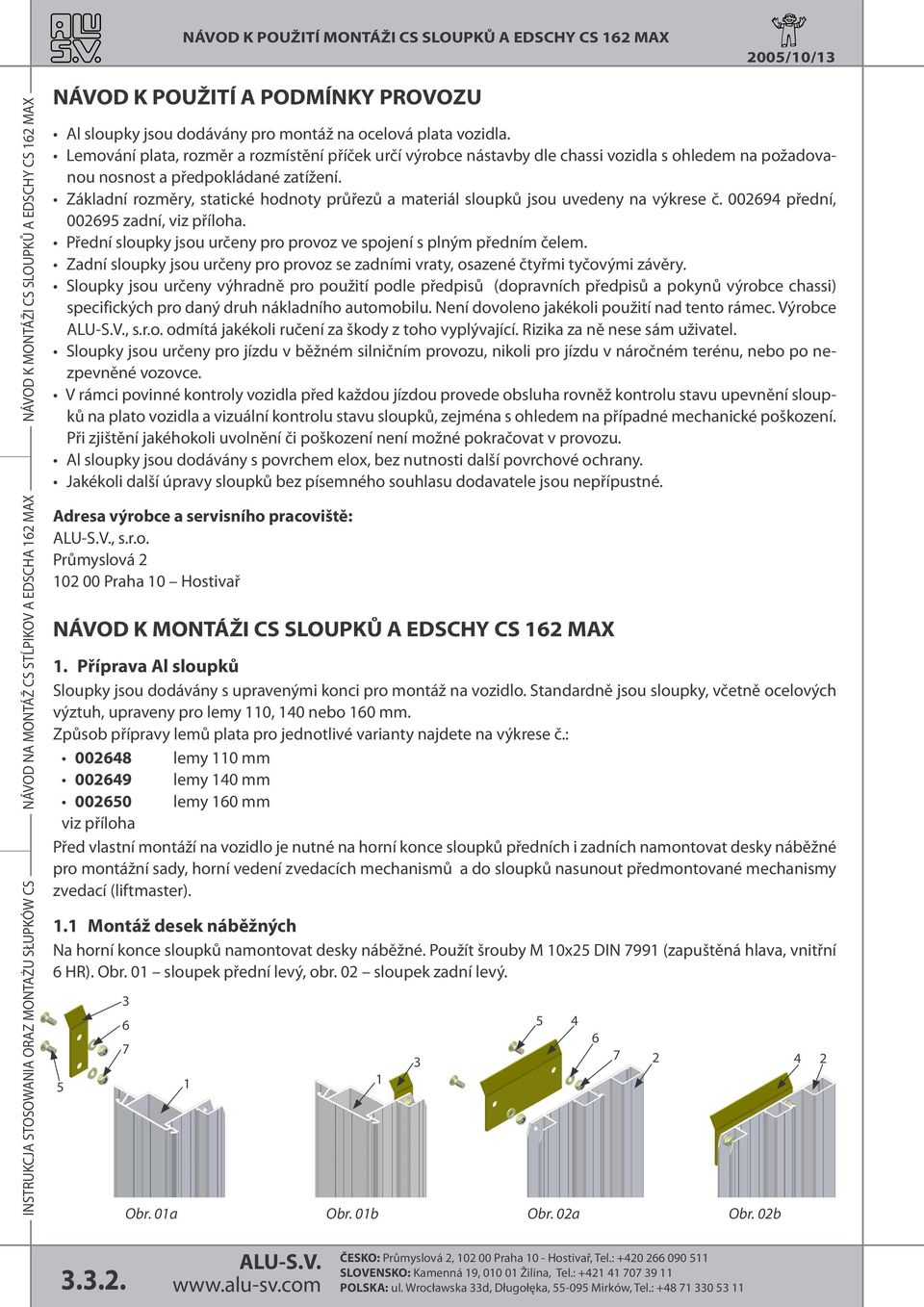

4 NÁVOD K POUŽITÍ MONTÁŽI S SLOUPKŮ A EDSHY S MAX 00/0/ NÁVOD NA MONTÁŽ S STĹPIKOV A EDSHA MAX NÁVOD K MONTÁŽI S SLOUPKŮ A EDSHY S MAX NÁVOD K POUŽITÍ A PODMÍNKY PROVOZU Al sloupky jsou dodávány pro montáž na ocelová plata vozidla. Lemování plata, rozměr a rozmístění příček určí výrobce nástavby dle chassi vozidla s ohledem na požadovanou nosnost a předpokládané zatížení. Základní rozměry, statické hodnoty průřezů a materiál sloupků jsou uvedeny na výkrese č. 009 přední, 009 zadní, viz příloha. Přední sloupky jsou určeny pro provoz ve spojení s plným předním čelem. Zadní sloupky jsou určeny pro provoz se zadními vraty, osazené čtyřmi tyčovými závěry. Sloupky jsou určeny výhradně pro použití podle předpisů (dopravních předpisů a pokynů výrobce chassi) specifických pro daný druh nákladního automobilu. Není dovoleno jakékoli použití nad tento rámec. Výrobce, s.r.o. odmítá jakékoli ručení za škody z toho vyplývající. Rizika za ně nese sám uživatel. Sloupky jsou určeny pro jízdu v běžném silničním provozu, nikoli pro jízdu v náročném terénu, nebo po nezpevněné vozovce. V rámci povinné kontroly vozidla před každou jízdou provede obsluha rovněž kontrolu stavu upevnění sloupků na plato vozidla a vizuální kontrolu stavu sloupků, zejména s ohledem na případné mechanické poškození. Při zjištění jakéhokoli uvolnění či poškození není možné pokračovat v provozu. Al sloupky jsou dodávány s povrchem elox, bez nutnosti další povrchové ochrany. Jakékoli další úpravy sloupků bez písemného souhlasu dodavatele jsou nepřípustné. Adresa výrobce a servisního pracoviště:, s.r.o. Průmyslová 0 00 Praha 0 Hostivař NÁVOD K MONTÁŽI S SLOUPKŮ A EDSHY S MAX. Příprava Al sloupků Sloupky jsou dodávány s upravenými konci pro montáž na vozidlo. Standardně jsou sloupky, včetně ocelových výztuh, upraveny pro lemy 0, 0 nebo 0 mm. Způsob přípravy lemů plata pro jednotlivé varianty najdete na výkrese č.: 00 lemy 0 mm 009 lemy 0 mm 000 lemy 0 mm viz příloha Před vlastní montáží na vozidlo je nutné na horní konce sloupků předních i zadních namontovat desky náběžné pro montážní sady, horní vedení zvedacích mechanismů a do sloupků nasunout předmontované mechanismy zvedací (liftmaster).. Montáž desek náběžných Na horní konce sloupků namontovat desky náběžné. Použít šrouby M 0x DIN 99 (zapuštěná hlava, vnitřní HR). Obr. 0 sloupek přední levý, obr. 0 sloupek zadní levý. Obr. 0a Obr. 0b Obr. 0a Obr. 0b... ČESKO: Průmyslová, 0 00 Praha 0 - Hostivař, Tel.: SLOVENSKO: Kamenná 9, 00 0 Žilina, Tel.: POLSKA: ul. Wrocławska d, Długołęka, -09 Mirków, Tel.: + 0

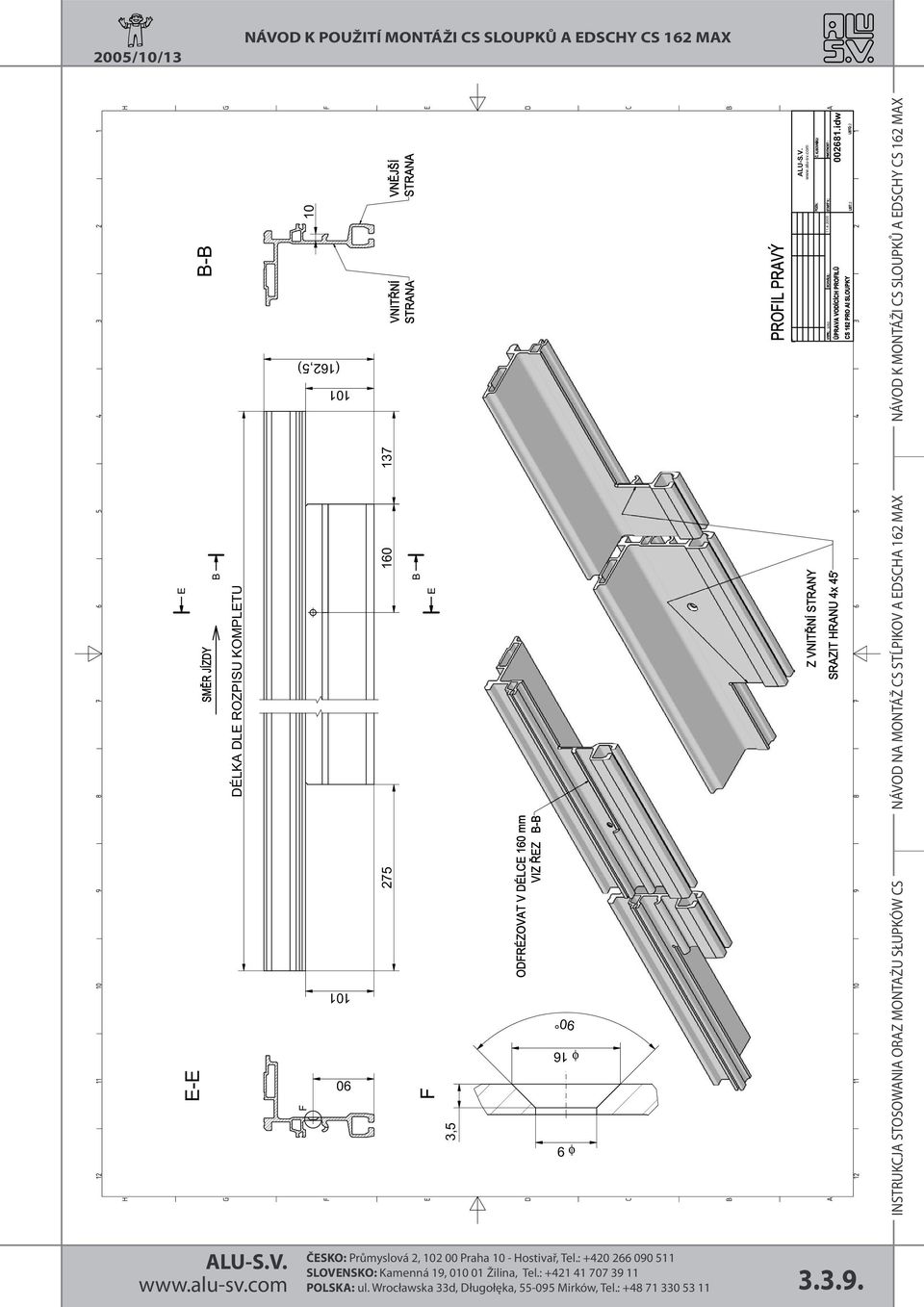

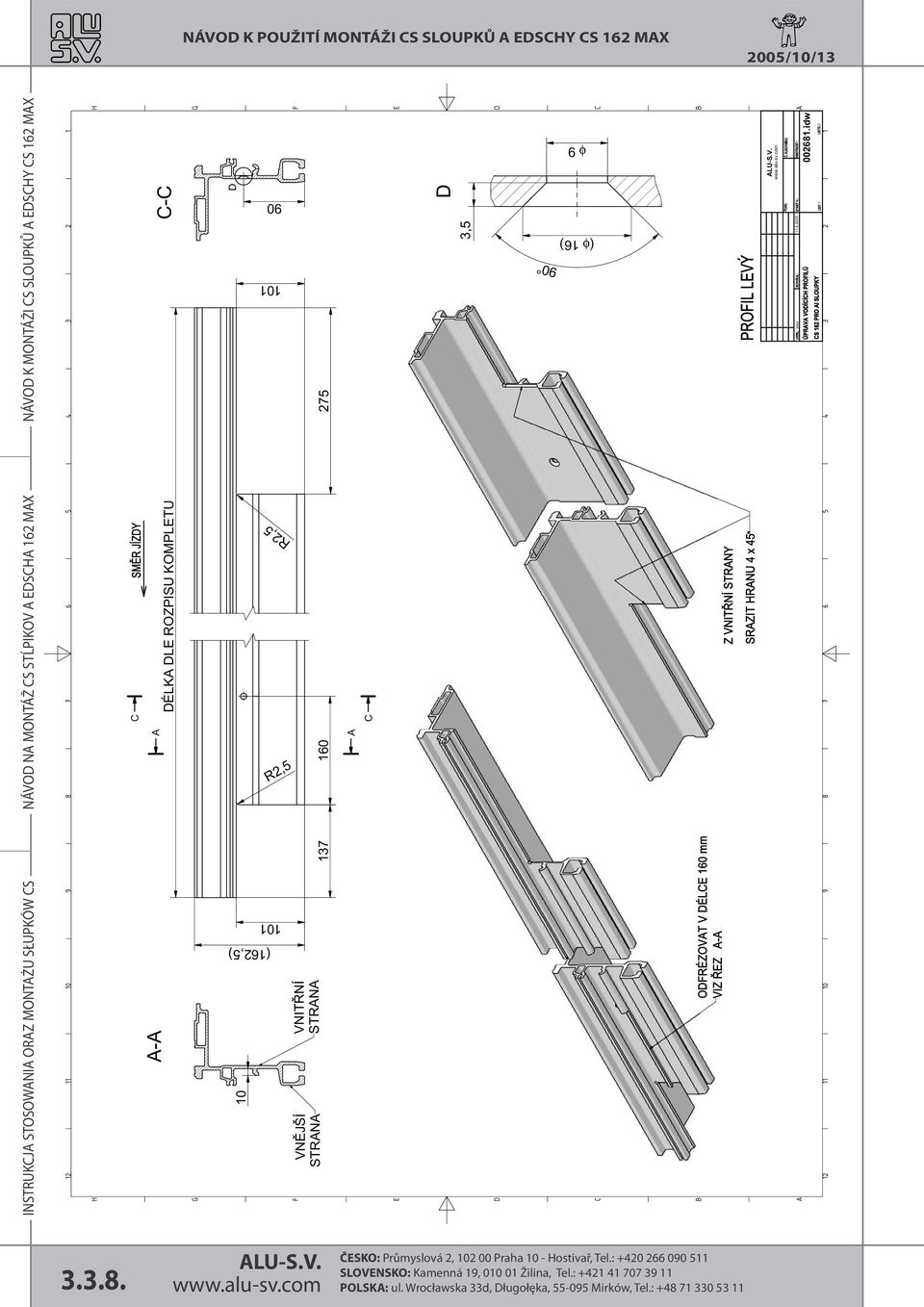

5 00/0/ NÁVOD K POUŽITÍ MONTÁŽI S SLOUPKŮ A EDSHY S MAX. Montáž horního vedení zvedacích mechanismů Na horní konec sloupků přinýtovat vedení zdvihacích mechanismů (JA 0x0). Použít trhací nýty,x, se zápustnou hlavou. Horní konec vedení (JA) přiložit mm od konce sloupku. Obr. 0 sloupek přední levý, 0 sloupek zadní levý. Obr. 0a Obr. 0b Obr. 0a Obr. 0b. Příprava zvedacích mechanismů (liftmaster) Kolíkem pružným x0 mm spojit horní výsuvnou část, válec plynové vzpěry a zvedací táhlo. Kolíkem pružným x mm spojit píst plynové vzpěry se spodním ukotvením. Takto přemontovaný zvedací mechanismus vsunout do Al sloupku skrz horní vedení (JA) a kolíkem pružným x0 připojit horní kloub obr. 0 - sloupek zadní levý.. Vsunutí zvedacích mechanismů (liftmaster) Do sloupků vsunout spodní část zvedacího mechanismu a prozatímně spojit zvedací páku se zvedacím táhlem tak, aby se dal sloupek zvednout do svislé polohy. Obr. 0 - sloupek zadní levý. Obr. 0 Příprava vodících profilů S MAX JA 0x0 9 0, JA 0x0 NÁVOD NA MONTÁŽ S STĹPIKOV A EDSHA MAX NÁVOD K MONTÁŽI S SLOUPKŮ A EDSHY S MAX. Zakončení vodících profilů S MAX Úpravy konců vodících profilů obr. 0 provést dle výkresu č.: 0 viz příloha. Obr. 0a profil levý, přední část. Montážní sady Obr. 0b profil levý, zadní část.. Přední montážní sady jsou dodávány pro vnější šířku vozidla 0 mm jako svařenec (levá + pravá), včetně přemontovaného spojovacího materiálu. Pro jinou šířku vozidla jsou přední montážní sady dodávány jako dva samostatné díly s tím, že výrobce nástavby je svaří před montáží na vozidlo viz výkres č.: 009. Zadní montážní sady jsou dodávány jako dva samostatné díly, rovněž včetně přemontovaného spojovacího materiálu. ČESKO: Průmyslová, 0 00 Praha 0 - Hostivař, Tel.: SLOVENSKO: Kamenná 9, 00 0 Žilina, Tel.: POLSKA: ul. Wrocławska d, Długołęka, -09 Mirków, Tel.:

6 NÁVOD NA MONTÁŽ S STĹPIKOV A EDSHA MAX NÁVOD K MONTÁŽI S SLOUPKŮ A EDSHY S MAX NÁVOD K POUŽITÍ MONTÁŽI S SLOUPKŮ A EDSHY S MAX 00/0/.. Na upravené (vyříznuté) konce profilů vodících přiložit montážní sady a obkreslit připojovací otvory. Pro šrouby M 0 vrtat otvory o mm, Pro šrouby M vrtat otvory o 0 mm... Na zadní konce vodících profilů (větší výřezy mm) připojit zadní montážní sady viz obr. 0 - profil levý, zadní část. Montáž sloupků na plato vozidla. Do spodních konců připravených sloupků vsunout ocelové výztuhy a sloupky připojit Obr. 0 k platu vozidla šroubovými spoji M. Obr. 0 - sloupek přední levý, 09 - sloupek zadní levý. Obr. 0a Obr. 0b Obr. 0c Obr. 09a Obr. 09b. Na přední sloupky nasadit přední montážní sady (svařenec levá pravá) a čepy x 0 mm spojit se zvedacími mechanismy. Čepy svtat a pojistit kolíkem pružným x mm obr. 0.. Před dotažením sloupků zkontrolovat základní rozměry - vnější šířku, délku, výšku a kolmost.. Z vnitřní strany nástavby nanést na svislou plochu předních sloupků lepidlo a vsadit přední čelo. Lepené plochy připravit dle návodu výrobce lepidla. Čelo ve spodní části zasunout cca 0 mm pod úroveň podlahy. Z vnější strany čelo spojit se sloupky trhacími nýty MONOBOLT,x mm. Otvory pro nýty vrtat v předlisovaných drážkách předních sloupků cca 0 mm od konců a dále v každém spoji výplně čela. Obr. 0. Ve spodní vodorovné části uchytit přední čelo upínkami obr.. Do předního lemu plata je nutné pro každou upínku vyvrtat otvory o mm. Obr ČESKO: Průmyslová, 0 00 Praha 0 - Hostivař, Tel.: SLOVENSKO: Kamenná 9, 00 0 Žilina, Tel.: POLSKA: ul. Wrocławska d, Długołęka, -09 Mirków, Tel.: + 0

7 00/0/ NÁVOD K POUŽITÍ MONTÁŽI S SLOUPKŮ A EDSHY S MAX Montáž profilů vodících S max. Na dotažené sloupky nasadit vodící profily s předem upravenými konci a namontovanými zadními montážními sadami.. Profily vodící připojit s předními montážními sadami obr... Zadní montážní sady spojit čepy x 0 mm se zvedacími mechanismy. Čepy svrtat a pojistit kolíkem pružným x mm obr.. Horní těsnění předního čela Obr. Obr.. Na horní část čela připevnit samovrtnými šrouby, x mm hliníkový JA 0 x 0 mm obr. a. Počet a rozteč šroubů je dána předvrtanými otvory. Na takto upevněný JA přilepit a přinýtovat těsnění PV 0 /, mm obr. b.. Na přední konce profilů vodících nasadit horní krycí plech přední. Přední svislou plochu plechu přinýtovat se spojovací příčkou předních montážních sad trhacími nýty MONOBOLT,x mm. Počet a rozteč nýtů je dána předvrtanými otvory. Horní vodorovnou plochu připojit s profily vodícími samovrtnými šrouby, x mm rovněž v předvrtaných otvorech. Obr NÁVOD NA MONTÁŽ S STĹPIKOV A EDSHA MAX NÁVOD K MONTÁŽI S SLOUPKŮ A EDSHY S MAX Obr. a Obr. b Obr. Zvedací mechanismy Po nastavení správné délky zvedacích táhel mechanismy svrtat se sloupky a snýtovat trhacími nýty MONOBOLT,x mm. Přední sloupky hlavy nýtů z vnější strany, zadní sloupky hlavy nýtů z vnitřní strany. Zaklesnutí plachty Plachtu je možné zaklesnout za přední sloupek čelně, nebo bočně. V případě čelního zaklesnutí přinýtovat trhacími nýty MONOBOLT,x mm na spodní část sloupku doraz plachtové tyče obr.. Podložení plachtových prken Do ramen sloupků vložit, z vnitřní strany provrtat a přinýtovat trhacími nýty MONOBOLT,x mm JA xx-0 mm, obr. Obr. 0 ČESKO: Průmyslová, 0 00 Praha 0 - Hostivař, Tel.: SLOVENSKO: Kamenná 9, 00 0 Žilina, Tel.: POLSKA: ul. Wrocławska d, Długołęka, -09 Mirków, Tel.: Obr. Obr....

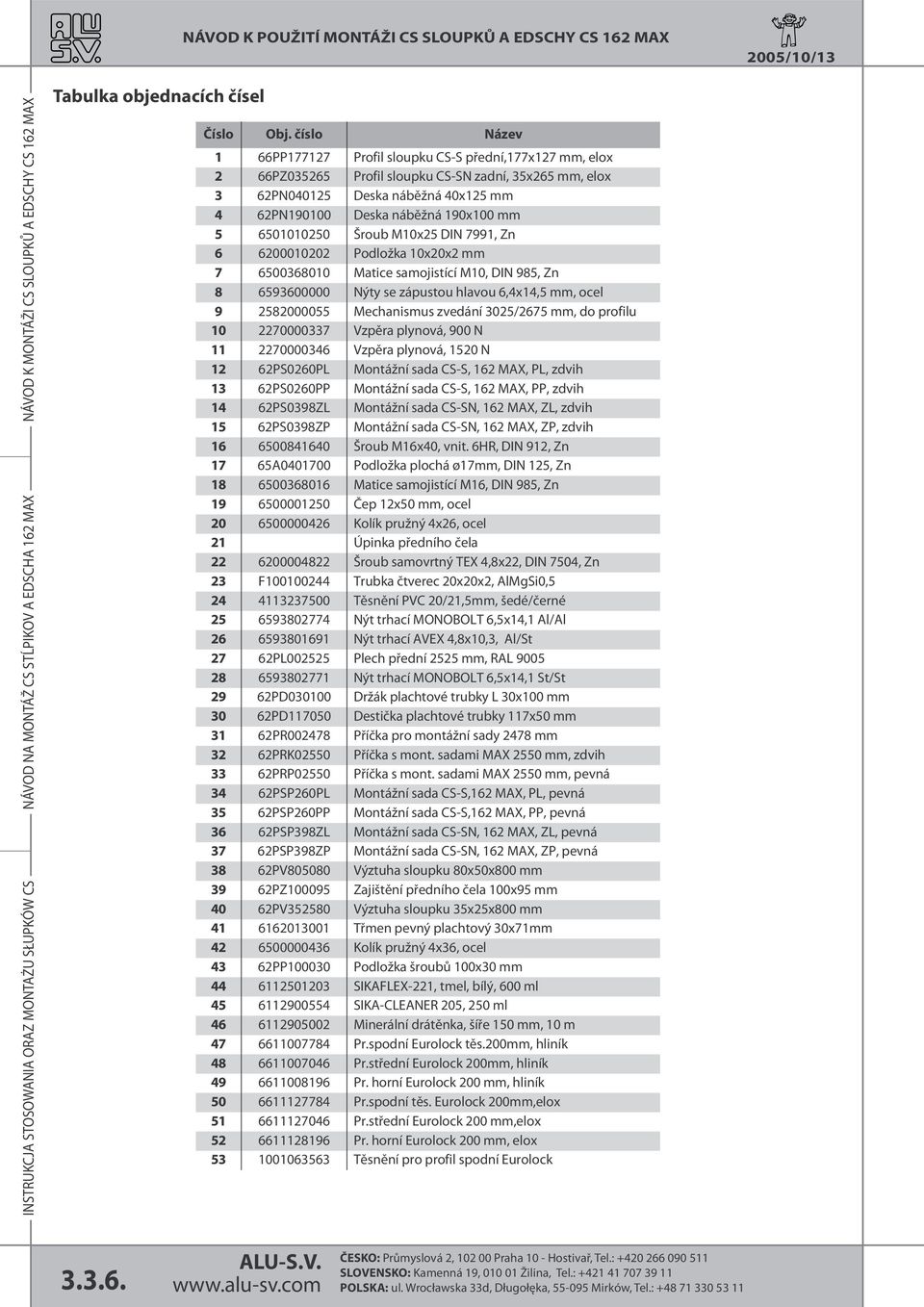

8 NÁVOD K POUŽITÍ MONTÁŽI S SLOUPKŮ A EDSHY S MAX 00/0/ NÁVOD NA MONTÁŽ S STĹPIKOV A EDSHA MAX NÁVOD K MONTÁŽI S SLOUPKŮ A EDSHY S MAX Tabulka objednacích čísel Číslo Obj. číslo Název PP Profil sloupku S-S přední,x mm, elox PZ0 Profil sloupku S-SN zadní, x mm, elox PN00 Deska náběžná 0x mm PN9000 Deska náběžná 90x00 mm 0000 Šroub M0x DIN 99, Zn Podložka 0x0x mm 0000 Matice samojistící M0, DIN 9, Zn Nýty se zápustou hlavou,x, mm, ocel Mechanismus zvedání 0/ mm, do profilu Vzpěra plynová, 900 N 0000 Vzpěra plynová, 0 N PS00PL Montážní sada S-S, MAX, PL, zdvih PS00PP Montážní sada S-S, MAX, PP, zdvih PS09ZL Montážní sada S-SN, MAX, ZL, zdvih PS09ZP Montážní sada S-SN, MAX, ZP, zdvih 000 Šroub Mx0, vnit. HR, DIN 9, Zn A0000 Podložka plochá ømm, DIN, Zn 000 Matice samojistící M, DIN 9, Zn Čep x0 mm, ocel Kolík pružný x, ocel Úpinka předního čela 0000 Šroub samovrtný TEX,x, DIN 0, Zn F0000 Trubka čtverec 0x0x, AlMgSi0, 00 Těsnění PV 0/,mm, šedé/černé 90 Nýt trhací MONOBOLT,x, Al/Al 909 Nýt trhací AVEX,x0,, Al/St PL00 Plech přední mm, RAL Nýt trhací MONOBOLT,x, St/St 9 PD0000 Držák plachtové trubky L 0x00 mm 0 PD00 Destička plachtové trubky x0 mm PR00 Příčka pro montážní sady mm PRK00 Příčka s mont. sadami MAX 0 mm, zdvih PRP00 Příčka s mont. sadami MAX 0 mm, pevná PSP0PL Montážní sada S-S, MAX, PL, pevná PSP0PP Montážní sada S-S, MAX, PP, pevná PSP9ZL Montážní sada S-SN, MAX, ZL, pevná PSP9ZP Montážní sada S-SN, MAX, ZP, pevná PV000 Výztuha sloupku 0x0x00 mm 9 PZ0009 Zajištění předního čela 00x9 mm 0 PV0 Výztuha sloupku xx00 mm 000 Třmen pevný plachtový 0xmm Kolík pružný x, ocel PP0000 Podložka šroubů 00x0 mm 00 SIKAFLEX-, tmel, bílý, 00 ml 900 SIKA-LEANER 0, 0 ml 9000 Minerální drátěnka, šíře 0 mm, 0 m 00 Pr.spodní Eurolock těs.00mm, hliník 000 Pr.střední Eurolock 00mm, hliník Pr. horní Eurolock 00 mm, hliník 0 Pr.spodní těs. Eurolock 00mm,elox 0 Pr.střední Eurolock 00 mm,elox 9 Pr. horní Eurolock 00 mm, elox 000 Těsnění pro profil spodní Eurolock... ČESKO: Průmyslová, 0 00 Praha 0 - Hostivař, Tel.: SLOVENSKO: Kamenná 9, 00 0 Žilina, Tel.: POLSKA: ul. Wrocławska d, Długołęka, -09 Mirków, Tel.: + 0

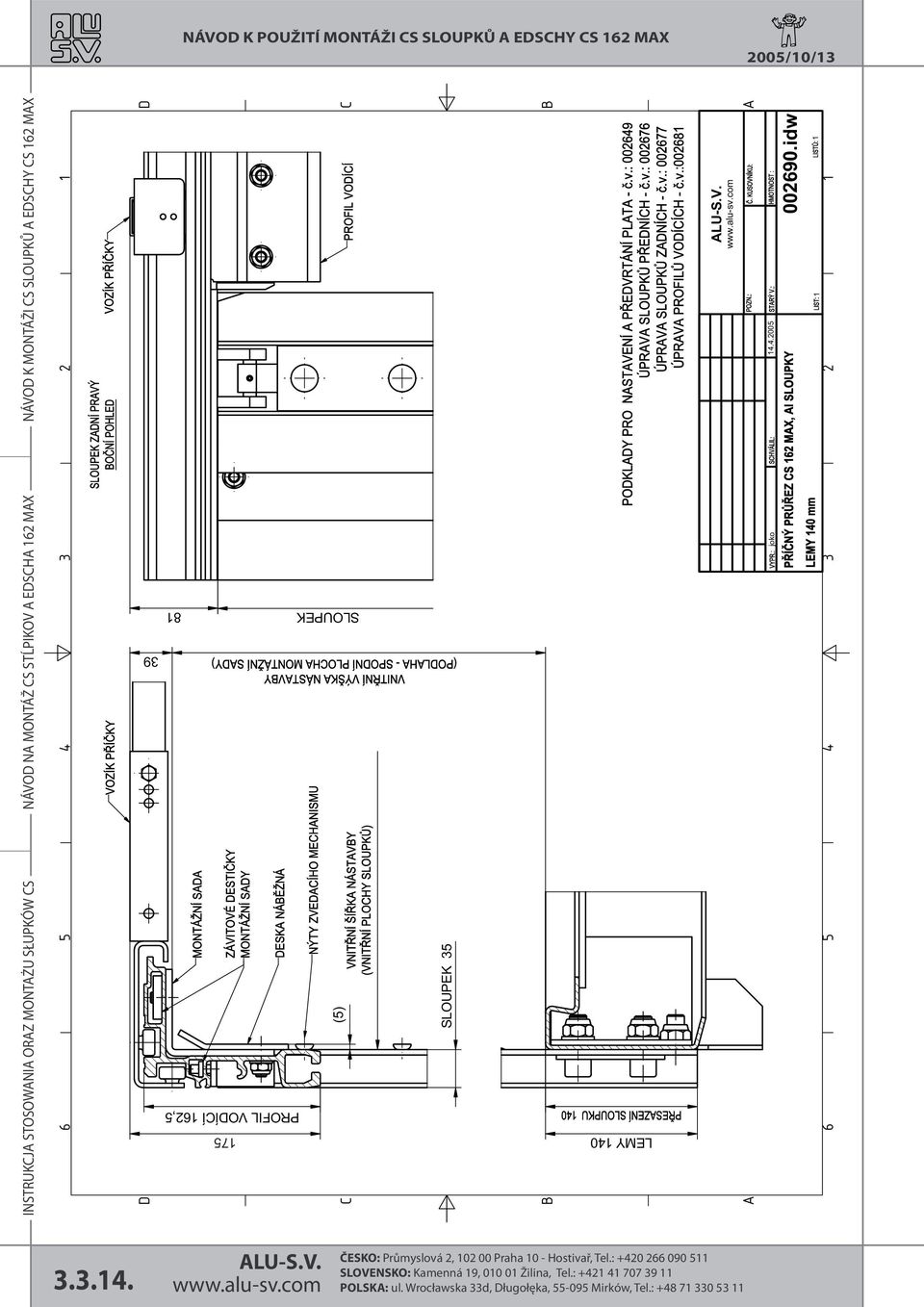

9 00/0/ NÁVOD K POUŽITÍ MONTÁŽI S SLOUPKŮ A EDSHY S MAX Přílohy 00 Úprava vodících profilů S 00a Předvrtání lemů plata 0 mm 009a Předvrtání lemů plata 0 mm 000a Předvrtání lemů plata 0 mm 009 Sloupek přední - rozměry, statické hodnoty průřezu 009 Sloupek zadní - rozměry, statické hodnoty průřezu 009 Příčný průřez S MAX, Lemy 0 mm 0090 Příčný průřez S MAX, Lemy 0 mm 009 Příčný průřez S MAX, Lemy 0 mm 009 Montážní sady přední S, svařenec Sloupek přední - prúřezové moduly 9, 0, R R 0 NÁVOD NA MONTÁŽ S STĹPIKOV A EDSHA MAX NÁVOD K MONTÁŽI S SLOUPKŮ A EDSHY S MAX 0,, Sloupek zadní - prúřezové moduly,, x 0 y, y 0,, x ČESKO: Průmyslová, 0 00 Praha 0 - Hostivař, Tel.: SLOVENSKO: Kamenná 9, 00 0 Žilina, Tel.: POLSKA: ul. Wrocławska d, Długołęka, -09 Mirków, Tel.:
