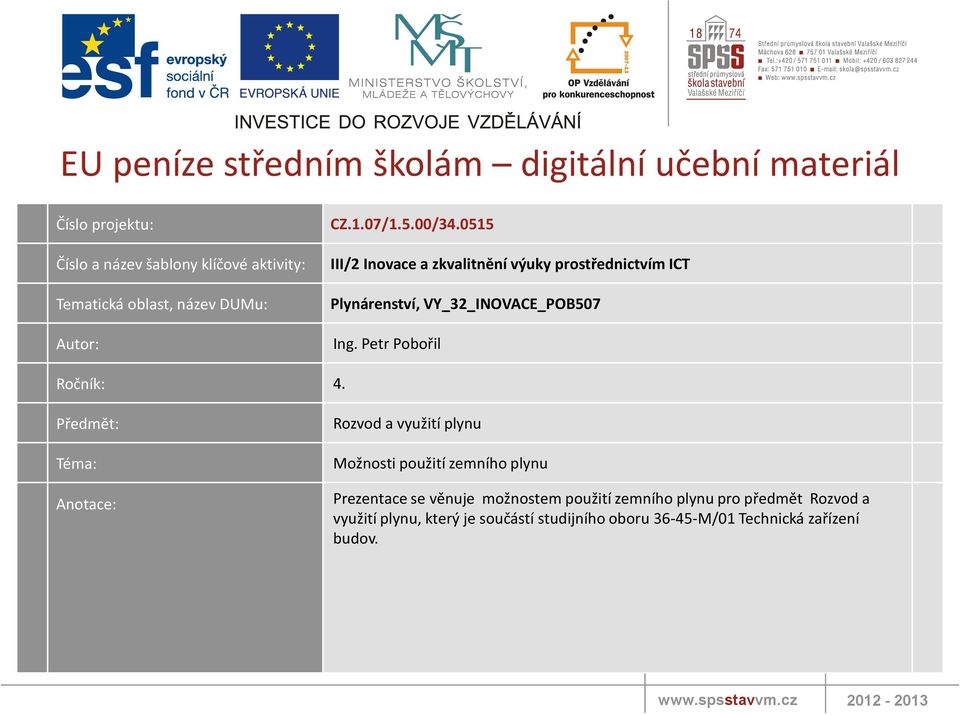

1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Plynárenství, VY_32_INOVACE_POB507 Ing. Petr Pobořil Ročník: 4. Předmět: Téma: Anotace: Rozvod a využití plynu Možnosti použití zemního plynu Prezentace se věnuje možnostem použití zemního plynu pro předmět Rozvod a využití plynu, který je součástí studijního oboru M/01 Technická zařízení budov

2 Možnosti použití zemního plynu strana 2

3 Možnosti použití zemního plynu Vaření Ohřev vody Vytápění Kogenerace Doprava Palivové články strana 3

4 Vaření Výhody vaření na zemním plynu plynový sporák ihned po zapálení plynu dává požadovaný výkon, který lze bez prodlev podle potřeby regulovat na plynovém sporáku lze používat i nádoby, které nemají rovné dno vaření na zemním plynu je levnější ve srovnání s vařením na propan-butanu nebo elektřině určitou nevýhodou vaření na plynu je, že spaliny odcházejí do místnosti, ve které je spotřebič instalován. Pokud je však plynový sporák instalován správně a není-li v místnosti omezena výměna vzduchu, neměly by při jeho provozu nastat žádné problémy. strana 4

5 Ohřev vody Jaký způsob přípravy teplé vody zvolit Pro individuální zajištění teplé vody lze využít průtokové nebo zásobníkové ohřívače. Volba typu a výkonu ohřívače bude záviset na požadovaném množství teplé vody a charakteru jejího odběru. Oba způsoby lze účinně kombinovat např. malý průtokový ohřívač nad kuchyňskou linkou využívaný pouze pro mytí nádobí a zásobníkový (případně průtokový) ohřívač pro koupelnu. Ohřev vody lze účinně spojit s vytápěním. Kombinované kotle mohou sloužit stejně jako samostatné ohřívače pro průtočný i zásobníkový způsob v případě odběru teplé vody má ohřev vody přednost před vytápěním. strana 5

6 Vytápění Výhody vytápění zemním plynem vysoká energetická účinnost plynových spotřebičů jednoduché ovládání plynových spotřebičů, jejich snadná regulace a automatizace vytápění podle skutečných potřeb zákazníka příznivý vliv na životní prostředí Konstrukce kotlů na vytápění Nízkoteplotní - konstrukce nízkoteplotních kotlů dovoluje při dílčím zatížení vychladit spaliny i pod 100 C bez nebezpečí kondenzace. Nízkoteplotní kotle mají proto asi o 5 % nižší spotřebu plynu než kotle klasické. Kondenzační - Při spalování zemního plynu vzniká vedle oxidu uhličitého také určité množství vodní páry, která odchází s ostatními složkami spalin do okolní atmosféry. Vodní pára ve spalinách však s sebou odnáší i určité množství energie. Pokud necháme vodní páru ze spalin zkondenzovat, získáme tzv. kondenzační teplo a tím zvýšíme účinnost spalování zemního plynu. strana 6

7 Kogenerace Technologie kogenerace vychází z myšlenky co nejefektivnějšího využití tepelné energie uvolněné spalováním paliva, a to v jednom technologickém řetězci nejprve se vyrobí elektrická energie, následně se využije odpadní teplo pro vytápění (příp. klimatizaci), ohřev vody nebo pro technologické účely. Použití kogeneračních jednotek podle výkonu jednotky s výkonem do 50 kw se používají zejména pro vlastní spotřebu elektrické energie zároveň s využitím tepla pro vytápění objektu a ohřev vody (např. rodinného domku) jednotky s výkonem kw se využívají k vytápění podnikatelských objektů, zdravotnických zařízení, hotelů apod.,elektřina se používá pro vlastní spotřebu, nepokrývá ji však celou jednotky s výkonem nad 150 kw jsou používány v průmyslových podnicích a teplárenských zařízeních. strana 7

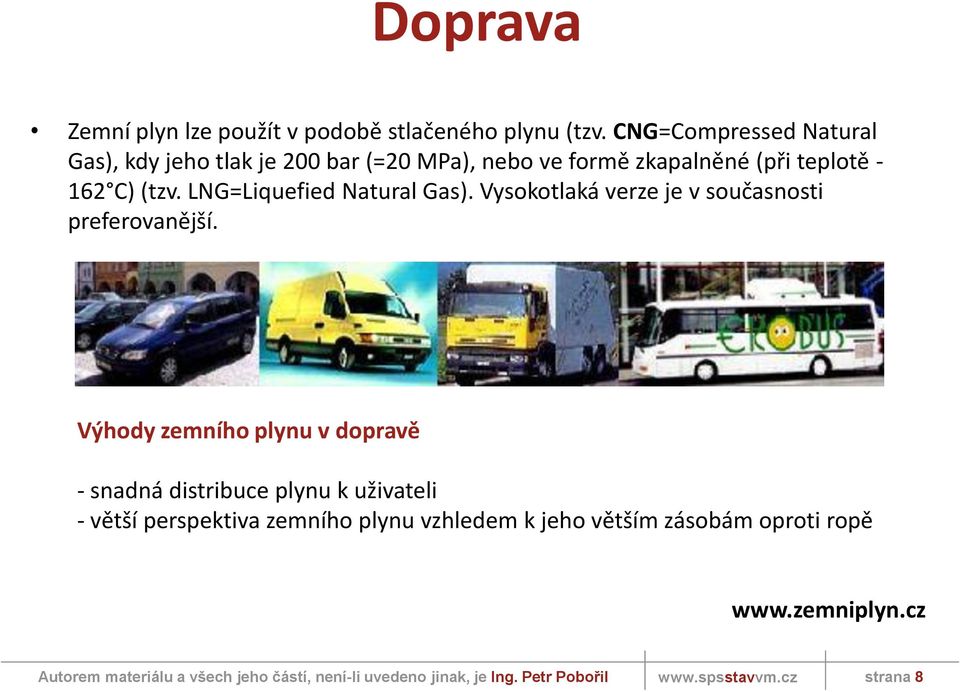

8 Doprava Zemní plyn lze použít v podobě stlačeného plynu (tzv. CNG=Compressed Natural Gas), kdy jeho tlak je 200 bar (=20 MPa), nebo ve formě zkapalněné (při teplotě C) (tzv. LNG=Liquefied Natural Gas). Vysokotlaká verze je v současnosti preferovanější. Výhody zemního plynu v dopravě - snadná distribuce plynu k uživateli - větší perspektiva zemního plynu vzhledem k jeho větším zásobám oproti ropě strana 8

9 Palivové články Jsou elektrochemická zařízení přeměňující přímo chemickou energii paliva a okysličovadla na energii elektrickou. Palivové články potřebují pro svůj provoz vodík, který se však v přírodě nevyskytuje v čisté formě. Právě zemní plyn má vysoký obsah vodíku: skládá se převážně z metanu, jehož molekuly mají 4 atomy vodíku a jeden atom uhlíku. Žádné jiné fosilní palivo nemá tak příznivý poměr vzájemného složení uhlíku a vodíku. Palivové články kryjí základní spotřebu tepla a elektřiny v domě. strana 9

10 Obrázková příloha Plynová varná deska Plynový kotel Kogenerační jednotka Plynové topidlo strana 10

11 Použité zdroje a odkazy: Internet: strana 11
