2 Tepelná čerpadla strana 2

3 Typy tepelných čerpadel: Země voda Vzduch voda Voda - voda strana 3

4 Obecně o tepelných čerpadlech Slunce nám dodává každý den nepředstavitelné množství energie. Tato energie se ukládá do okolního vzduchu, země nebo spodní vody a lze ji využít, i když slunce zrovna nesvítí. Tepelná čerpadla využívají bezplatnou energii okolního prostředí k energeticky úsporné a hospodárné přípravě teplé vody a příjemného tepla k vytápění. strana 4

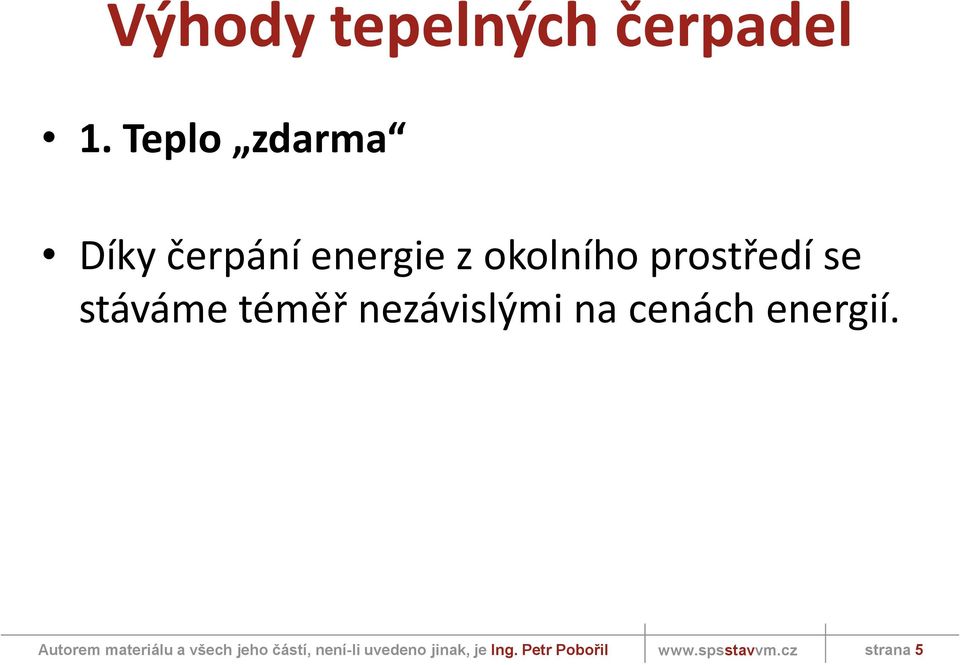

5 Výhody tepelných čerpadel 1. Teplo zdarma Díky čerpání energie z okolního prostředí se stáváme téměř nezávislými na cenách energií. strana 5

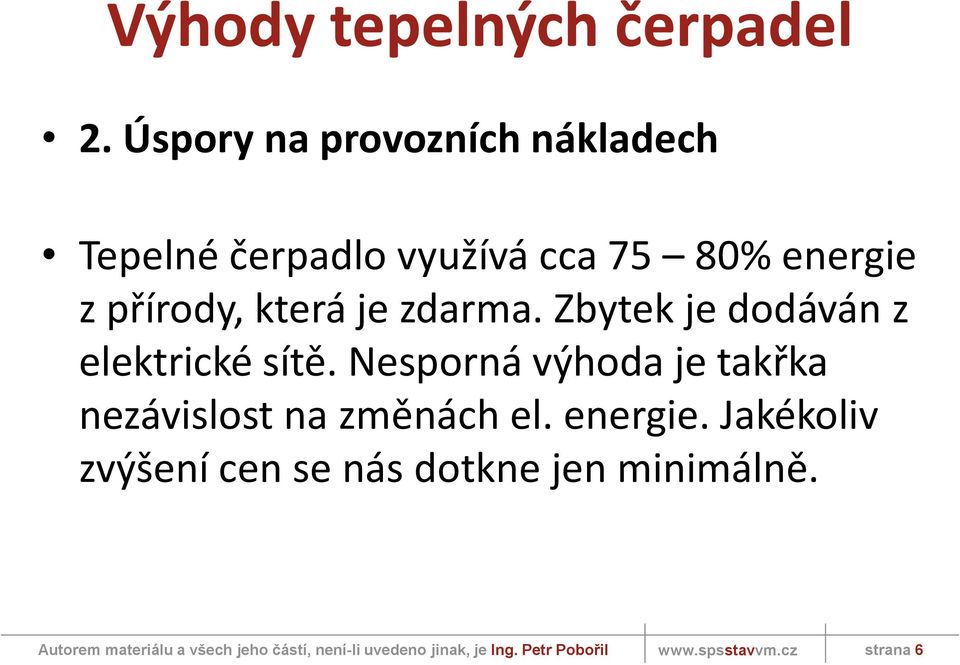

6 Výhody tepelných čerpadel 2. Úspory na provozních nákladech Tepelné čerpadlo využívá cca 75 80% energie z přírody, která je zdarma. Zbytek je dodáván z elektrické sítě. Nesporná výhoda je takřka nezávislost na změnách el. energie. Jakékoliv zvýšení cen se nás dotkne jen minimálně. strana 6

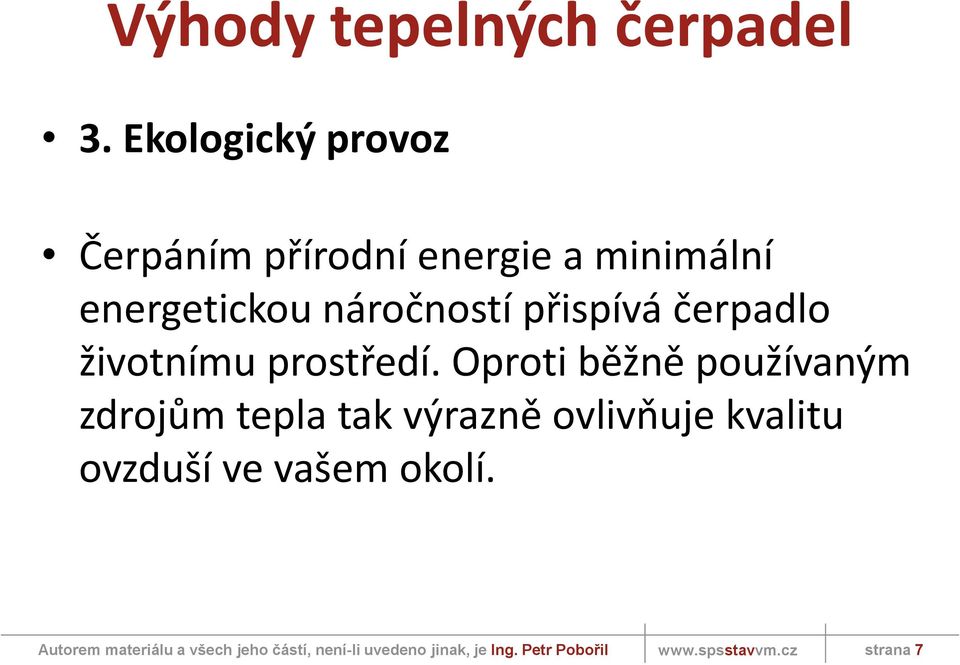

7 Výhody tepelných čerpadel 3. Ekologický provoz Čerpáním přírodní energie a minimální energetickou náročností přispívá čerpadlo životnímu prostředí. Oproti běžně používaným zdrojům tepla tak výrazně ovlivňuje kvalitu ovzduší ve vašem okolí. strana 7

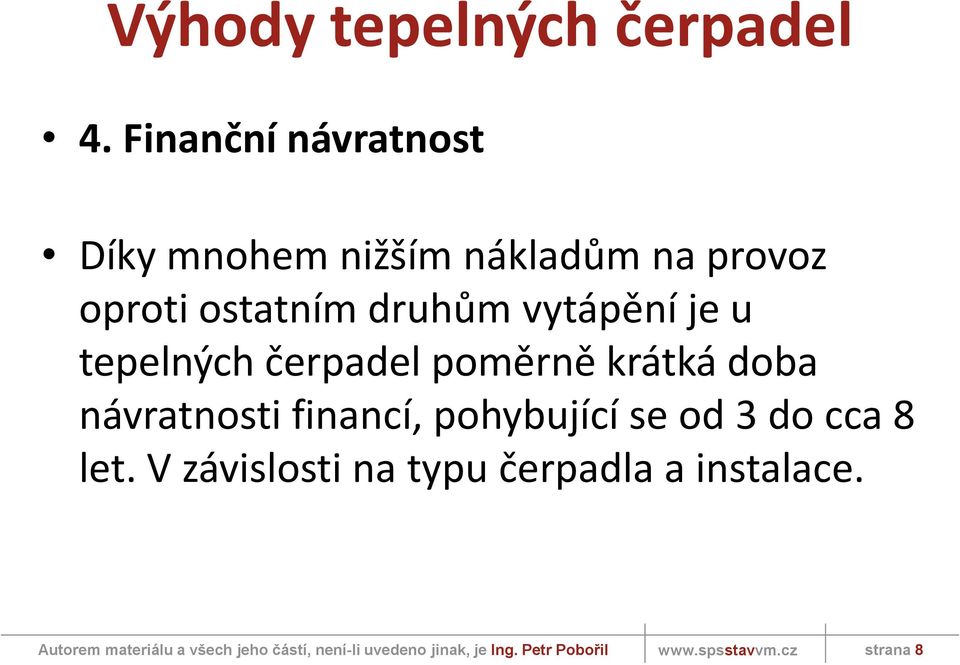

8 Výhody tepelných čerpadel 4. Finanční návratnost Díky mnohem nižším nákladům na provoz oproti ostatním druhům vytápění je u tepelných čerpadel poměrně krátká doba návratnosti financí, pohybující se od 3 do cca 8 let. V závislosti na typu čerpadla a instalace. strana 8

9 Výhody tepelných čerpadel 5. Úspora elektrické energie Při instalaci tepelného čerpadla získáme nižší sazbu na odběr elektrické energie. Tato sazba je nejvýhodnější na trhu. Po dobu 22 hodin denně odebíráme energii za nízký tarif (D56), ve kterém je 1kW za cca 2,40 Kč. Po zbylé 2 hodiny je tarif za cca 2,90 Kč / kw. strana 9

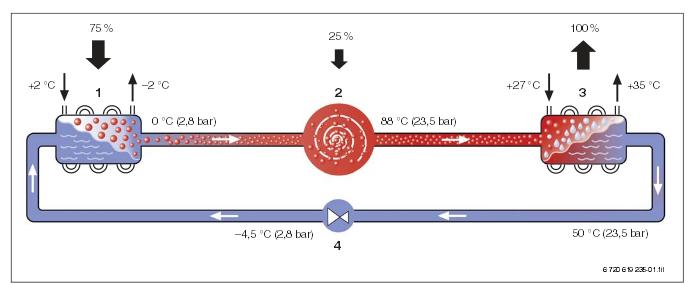

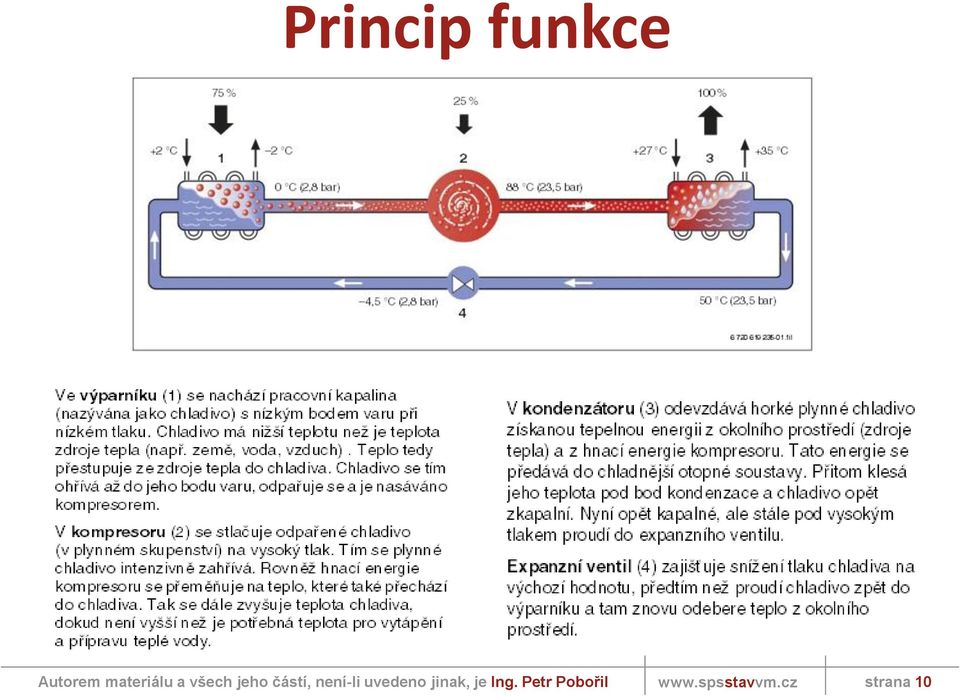

10 Princip funkce strana 10

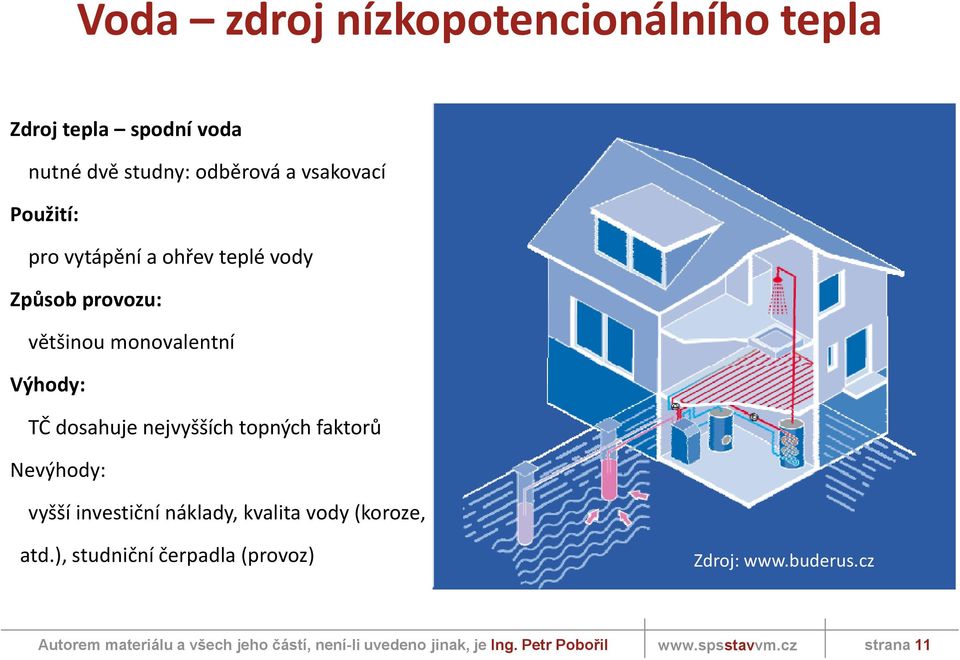

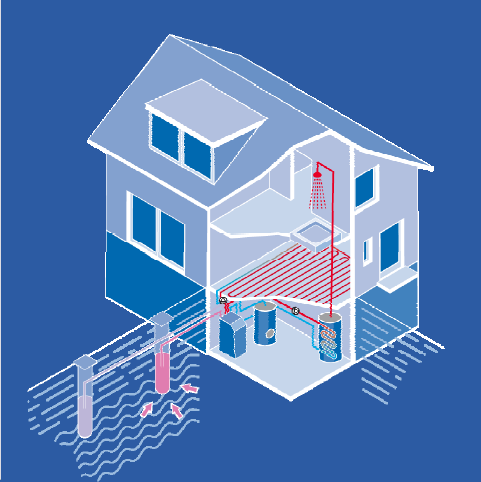

11 Voda zdroj nízkopotencionálního tepla Zdroj tepla spodní voda nutné dvě studny: odběrová a vsakovací Použití: pro vytápění a ohřev teplé vody Způsob provozu: většinou monovalentní Výhody: TČ dosahuje nejvyšších topných faktorů Nevýhody: vyšší investiční náklady, kvalita vody (koroze, atd.), studniční čerpadla (provoz) Zdroj: strana 11

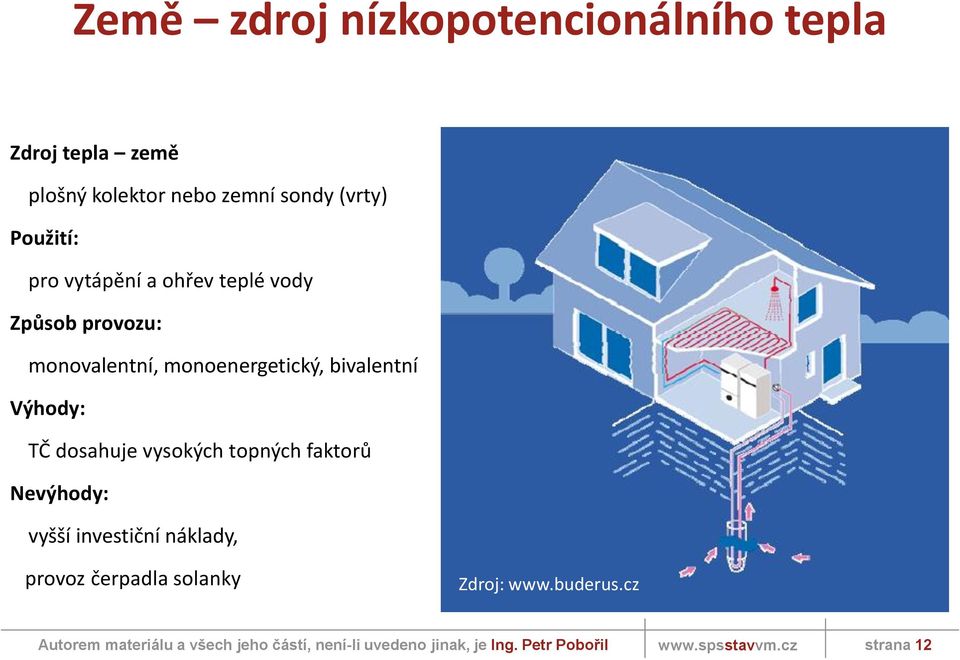

12 Země zdroj nízkopotencionálního tepla Zdroj tepla země plošný kolektor nebo zemní sondy (vrty) Použití: pro vytápění a ohřev teplé vody Způsob provozu: monovalentní, monoenergetický, bivalentní Výhody: TČ dosahuje vysokých topných faktorů Nevýhody: vyšší investiční náklady, provoz čerpadla solanky Zdroj: strana 12

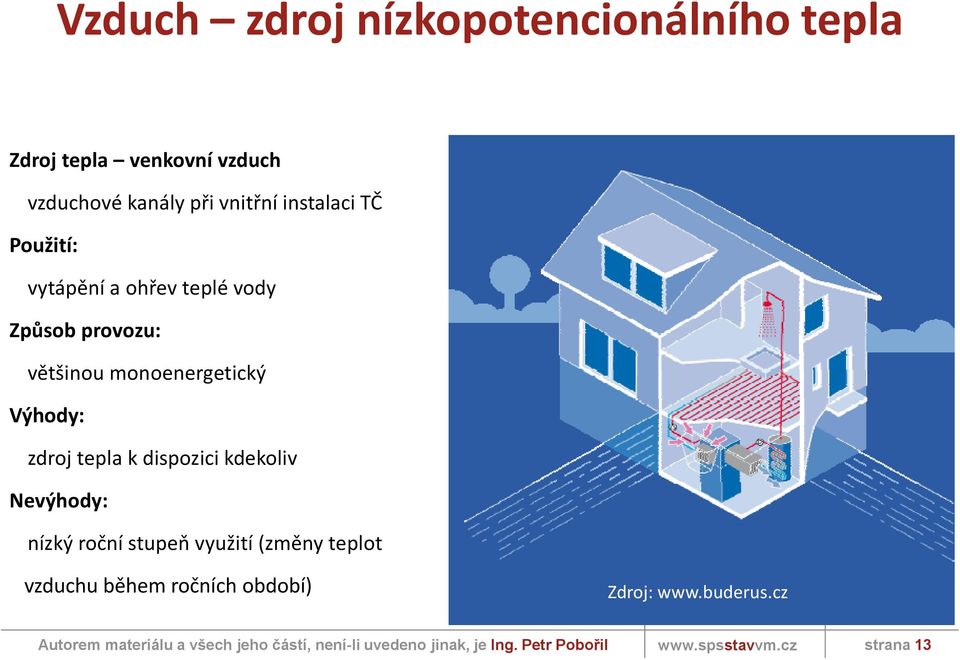

13 Vzduch zdroj nízkopotencionálního tepla Zdroj tepla venkovní vzduch vzduchové kanály při vnitřní instalaci TČ Použití: vytápění a ohřev teplé vody Způsob provozu: většinou monoenergetický Výhody: zdroj tepla k dispozici kdekoliv Nevýhody: nízký roční stupeň využití (změny teplot vzduchu během ročních období) Zdroj: strana 13

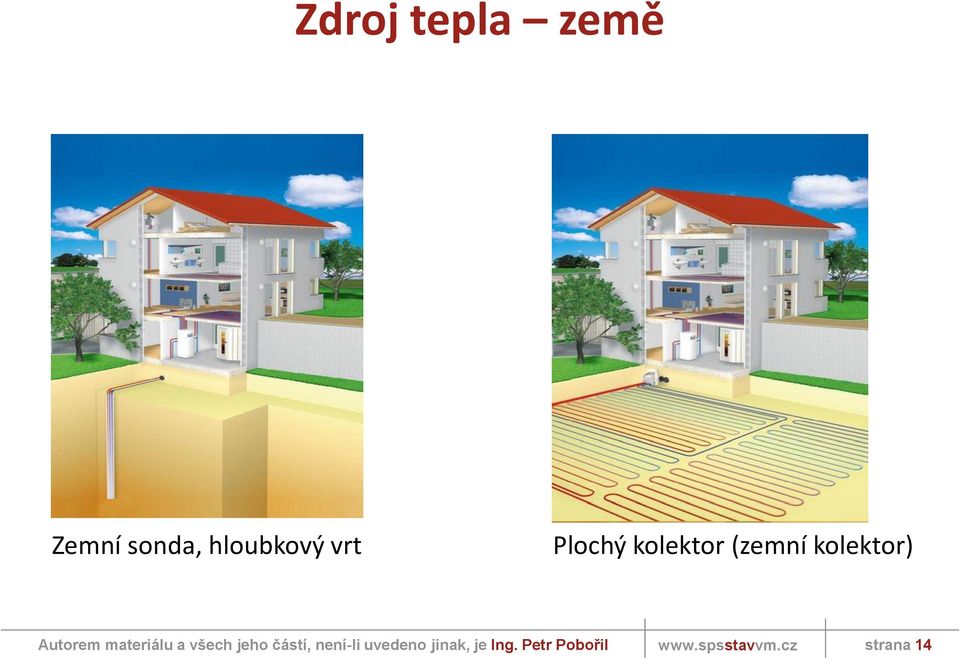

14 Zdroj tepla země Zemní sonda, hloubkový vrt Plochý kolektor (zemní kolektor) strana 14

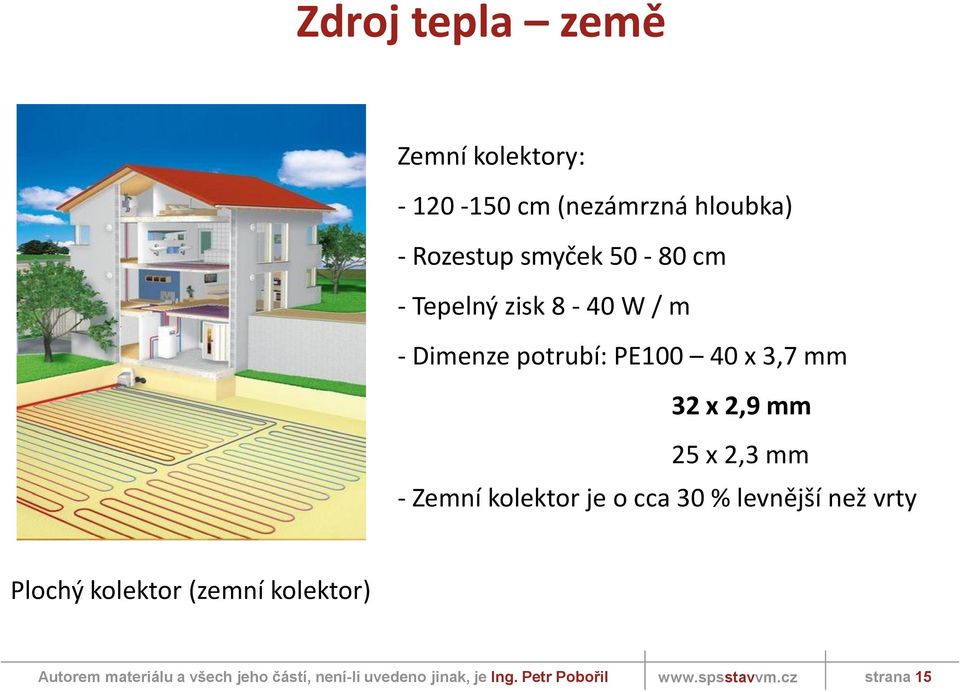

15 Zdroj tepla země Zemní kolektory: cm (nezámrzná hloubka) - Rozestup smyček cm - Tepelný zisk 8-40 W / m - Dimenze potrubí: PE x 3,7 mm 32 x 2,9 mm 25 x 2,3 mm - Zemní kolektor je o cca 30 % levnější než vrty Plochý kolektor (zemní kolektor) strana 15

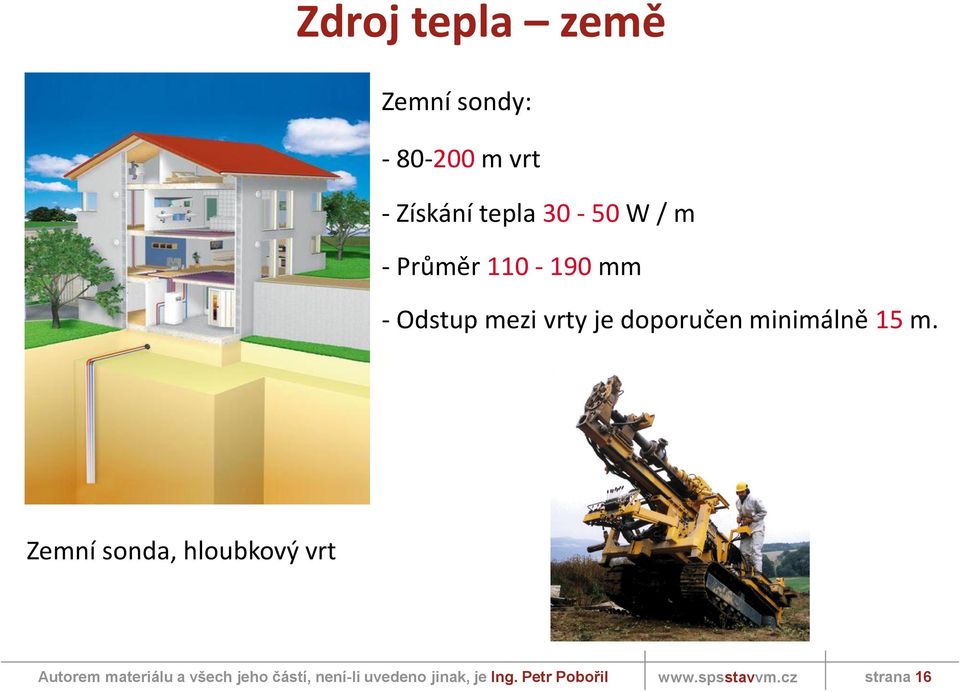

16 Zdroj tepla země Zemní sondy: m vrt - Získání tepla W / m - Průměr mm - Odstup mezi vrty je doporučen minimálně 15 m. Zemní sonda, hloubkový vrt strana 16
