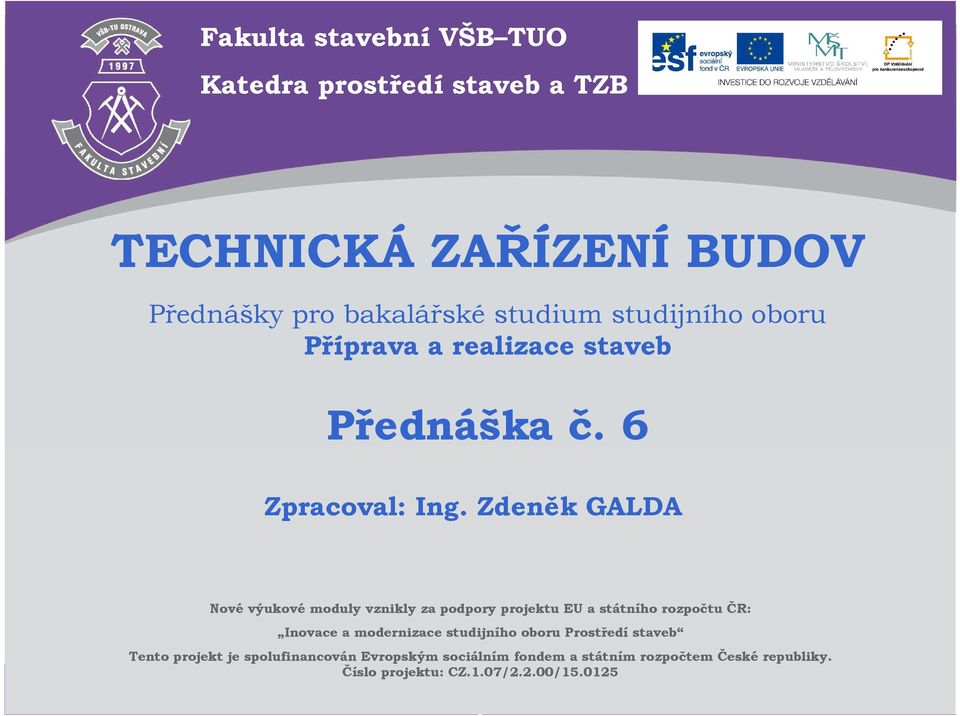

1 Katedra prostředí staveb a TZB TECHNICKÁ ZAŘÍZENÍ BUDOV Přednášky pro bakalářské studium studijního oboru Příprava a realizace staveb Přednáška č. 6 Zpracoval: Ing. Zdeněk GALDA Nové výukové moduly vznikly za podpory projektu EU a státního rozpočtu ČR: Inovace a modernizace studijního oboru Prostředí staveb Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Číslo projektu: CZ.1.07/2.2.00/ Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 1 1

Zdeněk GALDA Nové výukové moduly vznikly za podpory projektu EU a státního rozpočtu ČR: Inovace a modernizace studijního oboru Prostředí staveb Tento projekt je

2 Vnitřní plynovod, druhy plynů, plynovody, plynoměry, zásady, z spotřebi ebiče e typu A, B, C Přednáška č.. 6 Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 2 2

. 6 Tento projekt je spolufinancován Tento projekt je Evropským

3 Druhy plynů 1) Zemní ropného původu karbonský (v uhelných ložiscích) před dodávkou do rozvodného systému je nutno jej upravit (sušit, mechanicky očistit a odorizovat ), hlavnězruska a Norska 2) Svítiplyn 3) Propan-Butan (LPG) v lahvích (zkapalněný stav), (letní směs, zimní směs. Vyrábí se ze zemních nebo umělých plynů nebo jako vedlejší produkt při zpracování ropy 4) Bioplyn Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 3 3

směs. Vyrábí se ze zemních nebo umělých plynů nebo jako vedlejší produkt při zpracování ropy 4) Bioplyn Tento projekt je spolufinancován Tento

4 Rozdělení plynovodů dle přetlaku -velmi vysokotlakévvtl > 4,0-10,0 MPa -vysokotlakévtl > 0,4-4,0 MPa -středotlakéstl > 0,005-0,4 MPa -nízkotlakéntl do 0,005 MPa zvyšovánítlaku se provádívkompresorových stanicích, koncovými zařízeními jsou předávací(regulační) stanice, pak domovní regulátory nebo regulační stanice. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 4 4

předávací(regulační) stanice, pak domovní regulátory nebo regulační stanice.

5 Základní vlastností topných plynů Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 5 5

spolufinancován sociálním Evropským fondem sociálním a

6 Plynoměry -plynoměry: číslo G (číslo udáváprůtok za hodinu) - návrh plynoměru na 2/3 celkového jmenovitého průtoku Umístění plynoměru: vrd: na hranici pozemku, ve fasádě, vpanelákových domech: u bytůvjádře, hromadně ve sklepích, po dohodě s dodavatelem plynu. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 6 6

7 nesmí být umístěn: vgaráži, kde se spí, prostory snebezpečím výbuchu, koupelny, sprchy, prádelny, kde se pracuje s potravinami, hořlavinami, kde přímo svítí slunce, kde teplota je nižšínež0 C nebo vyššínež30 C, na únikových cestách, vcizím bytě, menší vzdálenost než 1m od ústředního vytápění. Do DN 50 kuželový kohout Nad DN 50 šoupata Hlavníuzavíracíarmatura a plynoměr mohou být nejdále 1 m od sebe. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 7 7

Do DN 50 kuželový kohout Nad DN 50 šoupata Hlavníuzavíracíarmatura a plynoměr mohou být nejdále 1 m od sebe.

8 Plynovodní přípojka Pro připojení odběrného zařízení na plynovod. Začíná napojením na veřejný plynovod a končíhup. HUP nesmíbýt na únikové cestě, WC. 1. z oceli:(se zaručenou svařitelnostítřídy 11, nesmíse používat pozinkovaných trubek): -trubky musíbýt zkoušeny přetlakem min. 3,8 MPa - protikorozní ochrana pro trubky v zemi je: bitumenováním (asfalt. pásy), izolace z plastů PE, PUR, epoxi-pryskyřice. Spáduje se do potrubí(veřejného) plynovodu ve spádu min. 0,5%, případně do budovy k odvodňovači Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 8 8

3,8 MPa - protikorozní ochrana pro trubky v zemi je: bitumenováním (asfalt. pásy), izolace z plastů PE, PUR, epoxi-pryskyřice.

9 Ocelové trubky pro přípojky DN Vnější průměr D 38 44, Tloušťka stěny t 2,5 2, ,5 Napojení: -navařením -T-kusem - elektrotvarovkou min. DN 25 nízkotlaké DN 15 středotlaké Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky. 9 9

DN 25 nízkotlaké DN 15 středotlaké Tento projekt je spolufinancován Tento projekt je Evropským

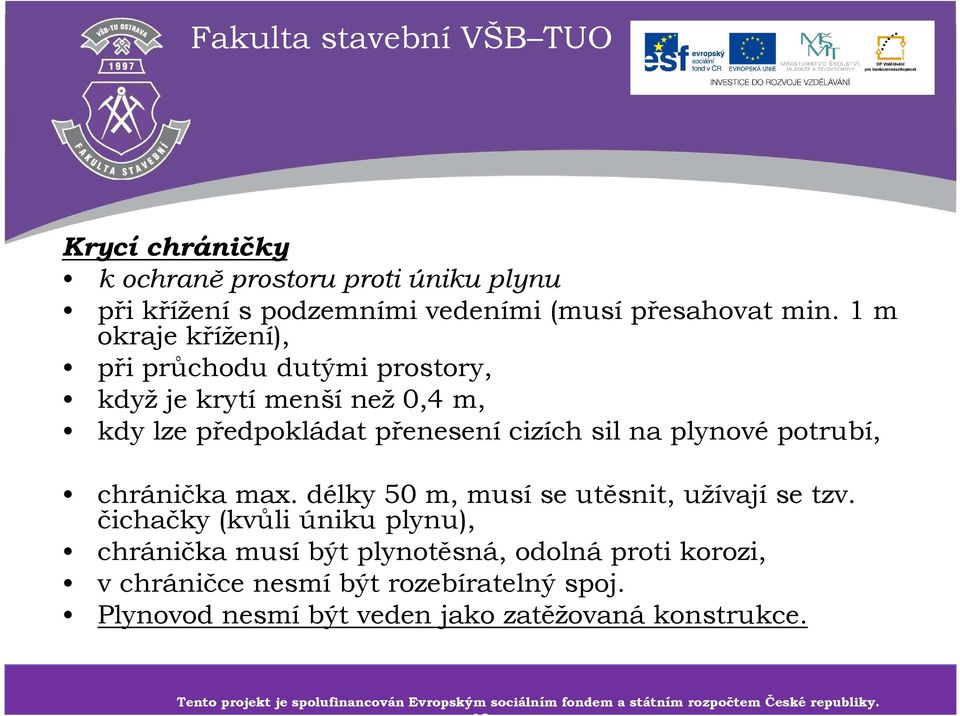

10 Krycí chráničky k ochraně prostoru proti úniku plynu při kříženíspodzemními vedeními (musípřesahovat min. 1 m okraje křížení), při průchodu dutými prostory, kdyžje krytímenšínež0,4 m, kdy lze předpokládat přenesení cizích sil na plynové potrubí, chránička max. délky 50 m, musíse utěsnit, užívajíse tzv. čichačky(kvůli úniku plynu), chránička musí být plynotěsná, odolná proti korozi, v chráničce nesmí být rozebíratelný spoj. Plynovod nesmí být veden jako zatěžovaná konstrukce. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky

délky 50 m, musíse utěsnit, užívajíse tzv. čichačky(kvůli úniku plynu), chránička musí být plynotěsná, odolná proti korozi, v chráničce nesmí být rozebíratelný spoj.

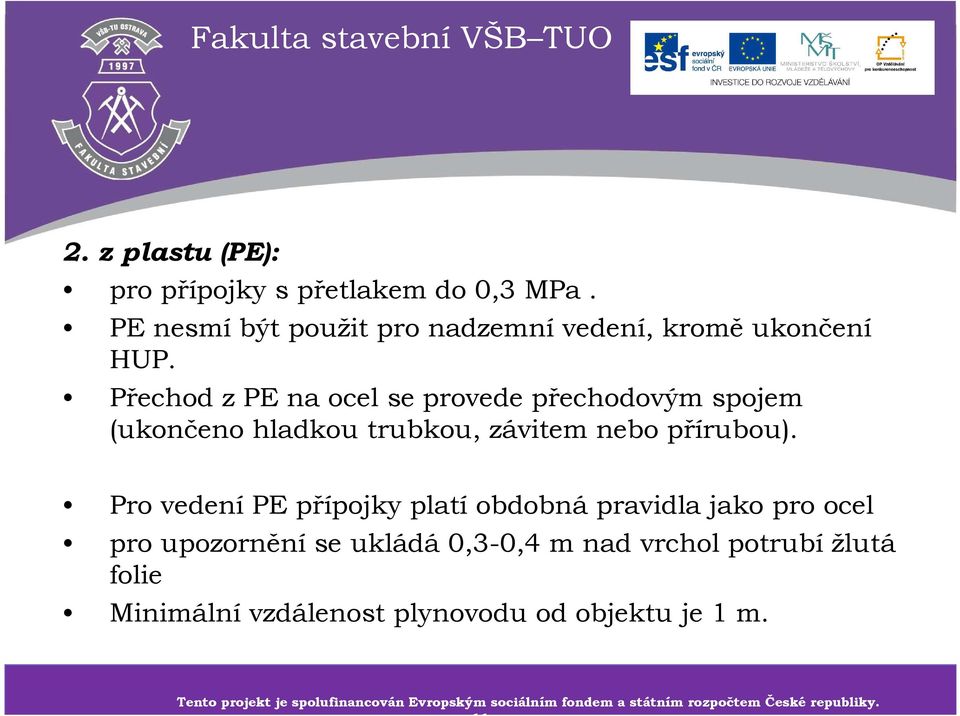

11 2. z plastu (PE): pro přípojky spřetlakem do 0,3 MPa. PE nesmí být použit pro nadzemní vedení, kromě ukončení HUP. Přechod zpe na ocel se provede přechodovým spojem (ukončeno hladkou trubkou, závitem nebo přírubou). Pro vedení PE přípojky platí obdobná pravidla jako pro ocel pro upozornění se ukládá 0,3-0,4 m nad vrchol potrubí žlutá folie Minimální vzdálenost plynovodu od objektu je 1 m. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky

Pro vedení PE přípojky platí obdobná pravidla jako pro ocel pro upozornění se ukládá 0,3-0,4 m nad vrchol potrubí žlutá folie Minimální vzdálenost

12 Spotřebiče typu A odebírajíspalovacívzduch zprostoru, ve kterém jsou umístěny a produkt spalováníje odveden do téže místnosti. musí být umístěny v místnostech přímo větratelných je zakázáno je umísťovat: - v koupelnách a sprchách - ve skladištích potravin a WC -kde se spí pro sporák objem místnosti: 20 m 3 vařič 10 m 3 ohřívač 10 m 3 SV místnosti min. 2,30 m, vpodkrovídigestoř. Pokud je digestoř, může se požadovaný objem místnosti zmenšit o 25%. Okna nesmí mít těsnění, musí být zajištěna průvzdušnost. Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky

m 3 vařič 10 m 3 ohřívač 10 m 3 SV místnosti min. 2,30 m, vpodkrovídigestoř. Pokud je digestoř, může se požadovaný objem místnosti zmenšit o 25%.

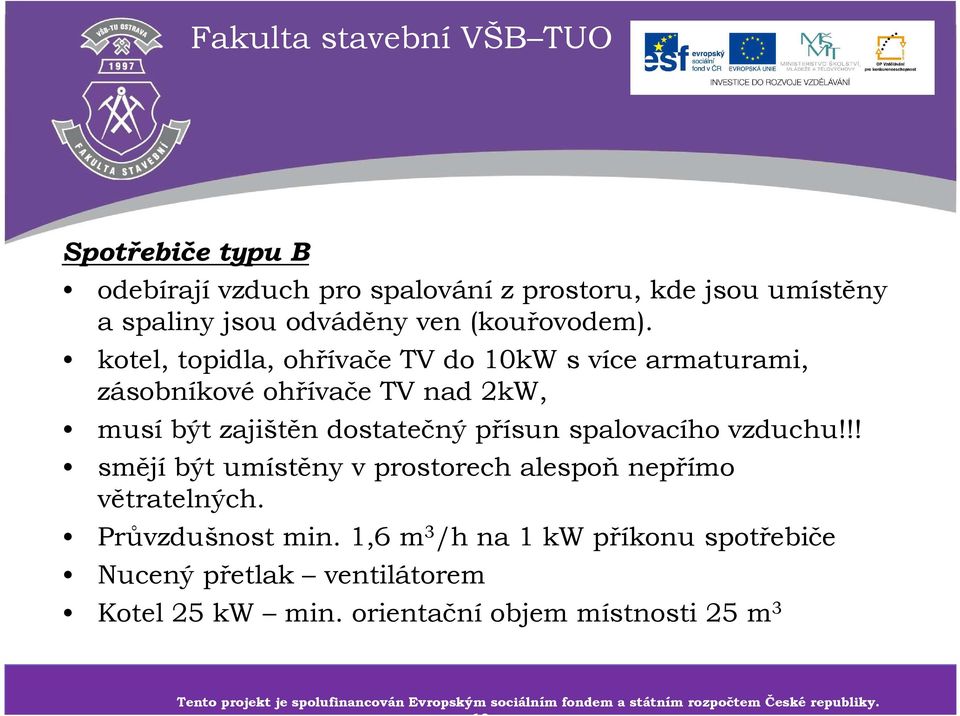

13 Spotřebiče typu B odebírajívzduch pro spalovánízprostoru, kde jsou umístěny a spaliny jsou odváděny ven (kouřovodem). kotel, topidla, ohřívače TV do 10kW svíce armaturami, zásobníkové ohřívače TV nad 2kW, musí být zajištěn dostatečný přísun spalovacího vzduchu!!! smějíbýt umístěny vprostorech alespoňnepřímo větratelných. Průvzdušnost min. 1,6 m 3 /h na 1 kw příkonu spotřebiče Nucený přetlak ventilátorem Kotel 25 kw min. orientačníobjem místnosti 25 m 3 Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky

!! smějíbýt umístěny vprostorech alespoňnepřímo větratelných. Průvzdušnost min. 1,6 m 3 /h na 1 kw příkonu spotřebiče Nucený přetlak ventilátorem Kotel 25 kw min.

14 Spotřebiče typu C nejsou kladeny zvláštní požadavky na objem prostoru, na větráníani na přívod vzduchu. přisávájí vzduch ke spalování zvenčía odvod spalin je vyveden ven (turbokotel výlučně české pojmenování) Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky

přisávájí vzduch ke spalování zvenčía odvod spalin je vyveden ven (turbokotel výlučně české

15 Použité prameny TPG G Domovníplynovody Kuba, J.: Plynovázařízenív technickévybavenosti budov, VŠB-TUO. Ostrava Tento projekt je spolufinancován Tento projekt je Evropským spolufinancován sociálním Evropským fondem sociálním a státním fondem rozpočtem a státním České republiky. rozpočtem České republiky
