INSTALAČNÍ P ÍRUČKA. Pro aplikace v nevýrobní sfé e a v domácnostech 2OO8
|
|
- Peter Konečný
- před 8 lety
- Počet zobrazení:
Transkript
1 STAAČÍ P ÍRUČKA Pro aplikace v nevýrobní sfé e a v domácnostech 2OO8

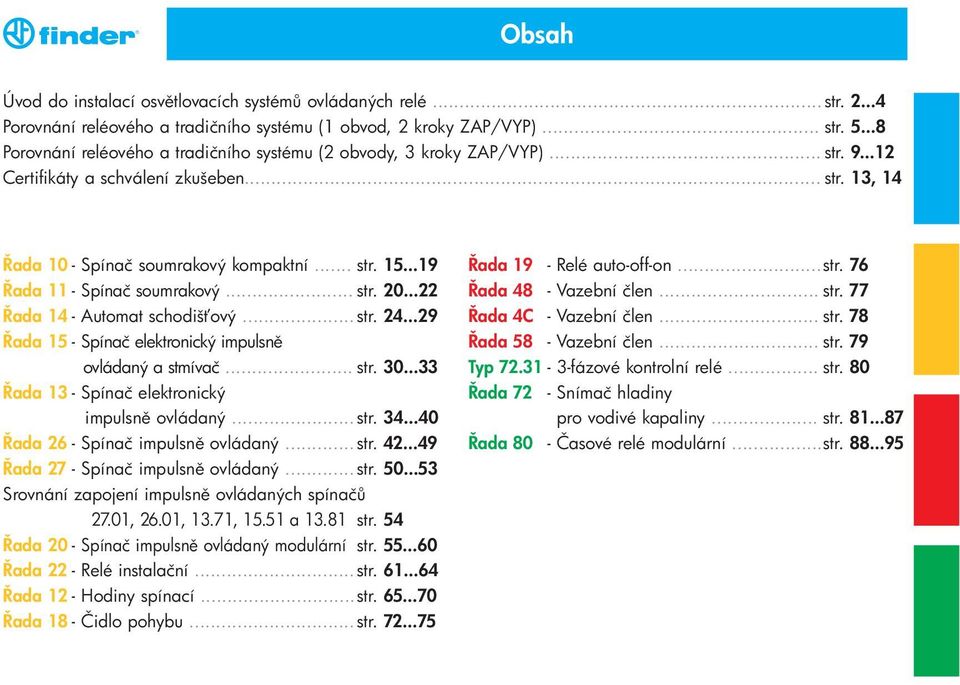

2 Obsah Úvod do instalací osv tlovacích systém ovládaných relé... str Porovnání reléového a tradičního systému (1 obvod, 2 kroky ZAP/VYP)... str Porovnání reléového a tradičního systému (2 obvody, 3 kroky ZAP/VYP)... str Certifikáty a schválení zkušeben... str. 13, 14 ada 10 - Spínač soumrakový kompaktní... str ada 11 - Spínač soumrakový... str ada 14 - Automat schodiš ový... str ada 15 - Spínač elektronický impulsn ovládaný a stmívač... str ada 13 - Spínač elektronický impulsn ovládaný... str ada 26 - Spínač impulsn ovládaný... str ada 27 - Spínač impulsn ovládaný... str Srovnání zapojení impulsn ovládaných spínač 27.01, 26.01, 13.71, a str. 54 ada 20 - Spínač impulsn ovládaný modulární str ada 22 - Relé instalační... str ada 12 - Hodiny spínací...str ada 18 - Čidlo pohybu... str ada 19 - Relé auto-off-on...str. 76 ada 48 - Vazební člen... str. 77 ada 4C - Vazební člen... str. 78 ada 58 - Vazební člen... str. 79 Typ fázové kontrolní relé... str. 80 ada 72 - Snímač hladiny pro vodivé kapaliny... str ada 80 - Časové relé modulární...str
3 Úvod do instalaci reléových p ístroj Pro elektroinstalace v bytových domech a komerčních objektech se nabízí velmi výhodná alternativa ovládání sv telných okruh tlačítky místo tradičního zapínání a vypínání pomocí vypínač, st ídavých a k ížových p epínač. áklady a flexibilita P i ovládání jednoho sv telného okruhu ze t ech a více míst je nezbytné vést mezi odbočovacími krabicemi 3 vodiče, ke st ídavým p epínač m rovn ž 3 vodiče a ke k ížovým p epínač m dokonce 4 vodiče. Použitím jednoho impulsn ovládaného spínače se na místo p epínač použijí tlačítka a všechna uvedená vedení se sníží na 2 vodiče. Použití impulsn ovládaného spínače znamená: - zkrácení doby realizace elektroinstalace - možnost snadného rozší ení o další ovládací místa - významné snížení náklad na elektroinstalaci Jednoduchost Ovládání jednoho nebo dvou sv telných obvod kombinacemi vypínač, st ídavých p epínač a k ížových p epínač m že být nahrazeno tlačítky a impulsn ovládaným spínačem. Elektroinstalatér je schopný rozší it insta- 2 lovaný ovládací obvod, který je odd len od výkonových obvod, v libovolných místech. Toto rozší ení pot ebuje pouze dva vodiče o menším pr ezu pro ovládání cívky relé impulsn ovládaného spínače, což je proud ma. Výkonové obvody s p íslušn dimenzovanými vodiči nespojují sv telné zdroje se zdrojem nap tí p es všechna spínací místa jako v tradičních elektroinstalacích, ale výkonový obvod je od zdroje nap tí p iveden p ímo na svorky impulsn ovládaného spínače a z n j pak dále p ímo ke sv telnému zdroji. Bezpečnost Je-li to pot ebné, m že být použit transformátor pro získání jiného ovládacího nap tí než je nap tí výkonových obvod. Ovládací nap tí m že být i stejnosm rné. ejedná se jen o úspory náklad p i zjednodušení systému, ale i o zvýšení bezpečnosti odd lením ovládacích a výkonových obvod. Univerzálnost mpulsn ovládané spínače mají výhodu ve své univerzálnosti umíst ní a uchycení: v instalačních krabicích, na panelech v rozvád čích nebo na 35 mm D-lišt (dle ČS E 60175) v instalačních rozvád čových sk í kách.
4 Úvod do instalaci reléových p ístroj Shoda s normami mpulsn ovládané spínače FDER jsou konstruovány v souladu s ČS E a Tyto spínače jsou navíc podrobovány opakovaným kvalitativním test m. P ehled certifikát a schválení sv tových autorizovaných zkušeben je uveden na str. 8 a 9. ČS E se vztahuje na elektromechanická elementární relé (dvoustavová relé s nestanovenou dobou zpožd ní) používaná ve všech oblastech elektrotechniky a elektroniky jako jsou: pr myslová za ízení, elektrická vybavení, elektrické stroje, elektrické spot ebiče pro domácnost, za ízení informační techniky a obchodu, automatizační za ízení budov, za ízení pro elektrickou instalaci, léka ská za ízení, ídící za ízení, telekomunikace, vo-idla a doprava. ČS E platí pro ručn ovládané spínače pro všeobecné použití pro st ídavý proud se jmenovitým nap tím do 440 V a jmenovitým proudem do 63 A určené pro domovní pevné instalace jak vnit ní tak vn jší. České technické normy: ČS E : Elektromechanická elementární relé - Část 1: Všeobecné a bezpečnostní požadavky ČS E : Spínače pro domovní a podobné pevné elektrické instalace - Část 1: Všeobecné požadavky Snížení hlučnosti eustálý proces vývoje p ístroj FDER vedl mimo jiné k dosažení velmi dobrých výsledk na poli potlačení akustického rušení vznikajícího mechanickým pohybem p i spínání kontakt. V dnešní dob si m že uživatel zvolit, jaké p ístroje chce použít s ohledem na úrove hlučnosti. Dnešní impulsn ovládané spínače jsou hlučností na úrovni normálního vypínače (tedy cca 20 db), což je v p ípad ady 20, 26 a 27, zatímco tichý elektronický impulsn ovládaný spínač ady nebo dosahuje hlučnosti nep evyšující okolní šum. 3

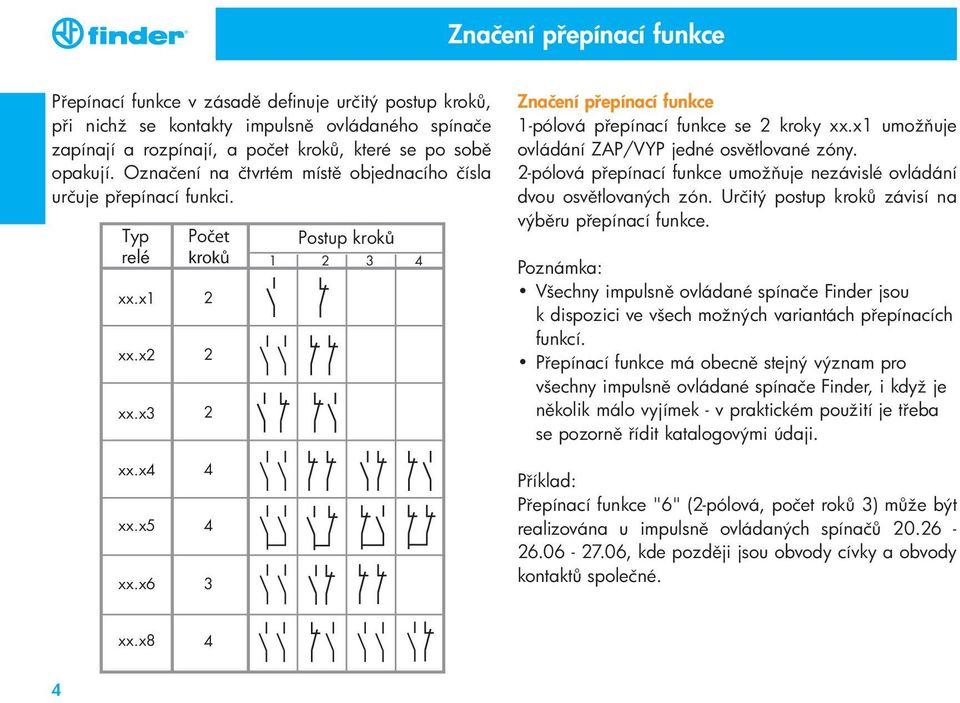

5 Značení p epínací funkce P epínací funkce v zásad definuje určitý postup krok, p i nichž se kontakty impulsn ovládaného spínače zapínají a rozpínají, a počet krok, které se po sob opakují. Označení na čtvrtém míst objednacího čísla určuje p epínací funkci. Typ relé xx.x1 xx.x2 xx.x3 xx.x4 Počet kroků xx.x5 4 xx.x6 3 Postup kroků Značení p epínací funkce 1-pólová p epínací funkce se 2 kroky xx.x1 umož uje ovládání ZAP/VYP jedné osv tlované zóny. 2-pólová p epínací funkce umož uje nezávislé ovládání dvou osv tlovaných zón. Určitý postup krok závisí na výb ru p epínací funkce. Poznámka: Všechny impulsn ovládané spínače Finder jsou k dispozici ve všech možných variantách p epínacích funkcí. P epínací funkce má obecn stejný význam pro všechny impulsn ovládané spínače Finder, i když je n kolik málo vyjímek - v praktickém použití je t eba se pozorn ídit katalogovými údaji. P íklad: P epínací funkce "6" (2-pólová, počet rok 3) m že být realizována u impulsn ovládaných spínač , kde pozd ji jsou obvody cívky a obvody kontakt společné. xx.x8 4 4
6 Porovnání reléového a tradičního systému elektroinstalace s impulsn ovládaným spínačem - 1 osv tlená zóna, ovládání ZAP/VYP p epínací funkce "1" s jednoduchým propojením možné typy tlačítko tlačítko tlačítko tlačítko p íklad ovládání jedné zóny osv tlení impulsn ovládáným spínačem typu P i srovnání obou ešení je možno poukázat na jednoduchou funkci založenou na použití impulsn ovládaného spínače pro dosažení podstatn výhodn jšího výsledku. Pro cívky im-pulsn ovládaného spínače postačují vodiče nižšího pr ezu (do 0,5 mm 2 ), nebo ovládací proud cívky je malý. a druhou stranu p i tradičním zapojení je nezbytné použít všechny pr ezy vodič osv tlení krok 1 krok 2 OFF O odpovídající celkovému zatížení sv telnými zdroji. Ekonomické výhody zapojení s impulsn ovládaným spínačem se projeví rovn ž v podstatném snížení délky použitých vodič. Mezi p ednosti použití impulsn ovládaných spínač pat í i snadn jší modifikace nebo rozší ení celého systému zapínání a vypínání osv tlení. 5
7 Porovnání reléového a tradičního systému tradiční elektroinstalace - 1 osv tlená zóna, ovládání ZAP/VYP vícepólové p epínače a vícenásobné vodiče st ídavý p epínač k ížový p epínač k ížový p epínač st ídavý p epínač 6

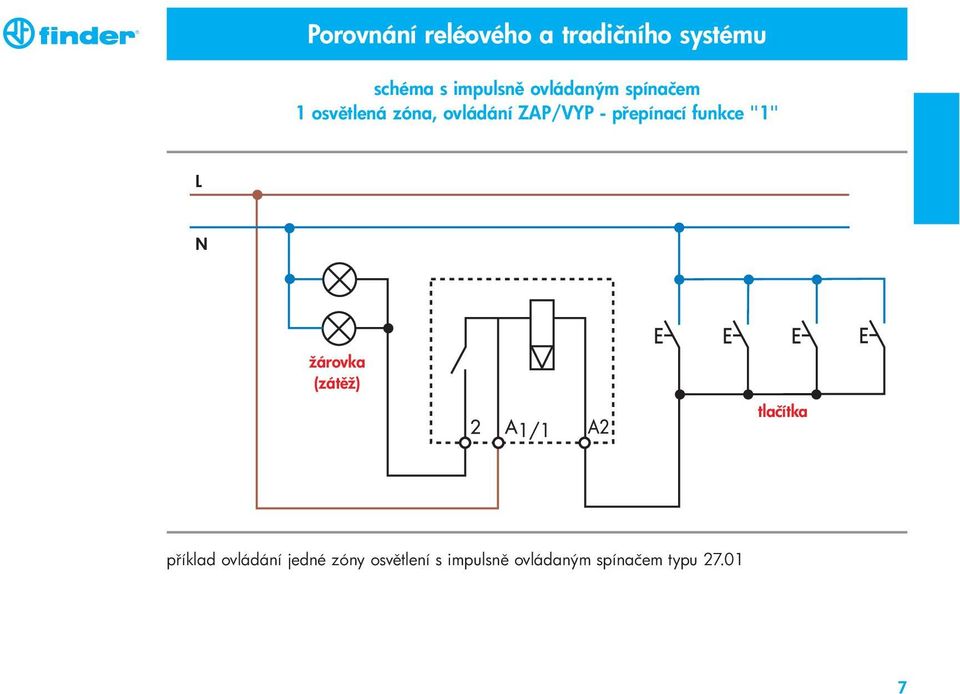

8 Porovnání reléového a tradičního systému schéma s impulsn ovládaným spínačem 1 osv tlená zóna, ovládání ZAP/VYP - p epínací funkce "1" žárovka (zát ž) tlačítka p íklad ovládání jedné zóny osv tlení s impulsn ovládaným spínačem typu
9 Porovnání reléového a tradičního systému schéma tradiční elektroinstalace 1 osv tlená zóna, ovládání ZAP/VYP - vícepólové p epínače a vícenásobné vodiče žárovka (zát ž) st ídavý p epínač k ížové p epínače st ídavý p epínač 8
10 Porovnání reléového a tradičního systému elektroinstalace s impulsn ovládaným spínačem - 2 osv tlené zóny, 3 kroky ovládání ZAP/VYP p epínací funkce "6" s jednoduchým propojením možné typy osv tlená zóna 1 osv tlená zóna 2 tlačítko tlačítko tlačítko tlačítko p íklad ovládání dvou zón osv tlení s impulsn ovládaným spínačem typu P i srovnání obou ešení je možno poukázat na podstatn jednodušší funkci založenou na použití impulsn ovládaného spínače. Pro ovládání cívky impulsn ovládaného spínače postačují vodiče nižšího pr ezu (do 0,5 mm 2 ), nebo ovládací proud cívky je malý. a druhou stranu p i tradičním zapojení je nezbytné použít všechny pr ezy vodič odpovídající celkovému zatížení sv telosv tlení krok 1 krok 2 krok 3 zóna 1 VYP VYP ZAP zóna 2 VYP ZAP ZAP nými zdroji. Ekonomické výhody zapojení s impulsn ovládaným spínačem se projeví rovn ž v podstatném snížení délky použitých vodič. Mezi p ednosti použití impulsn ovládaného spínače pat- í zapínání a vypínání dvou okruh v daném sledu jedním tlačítkem, nebo obvody jsou vzájemn sp aženy. 9

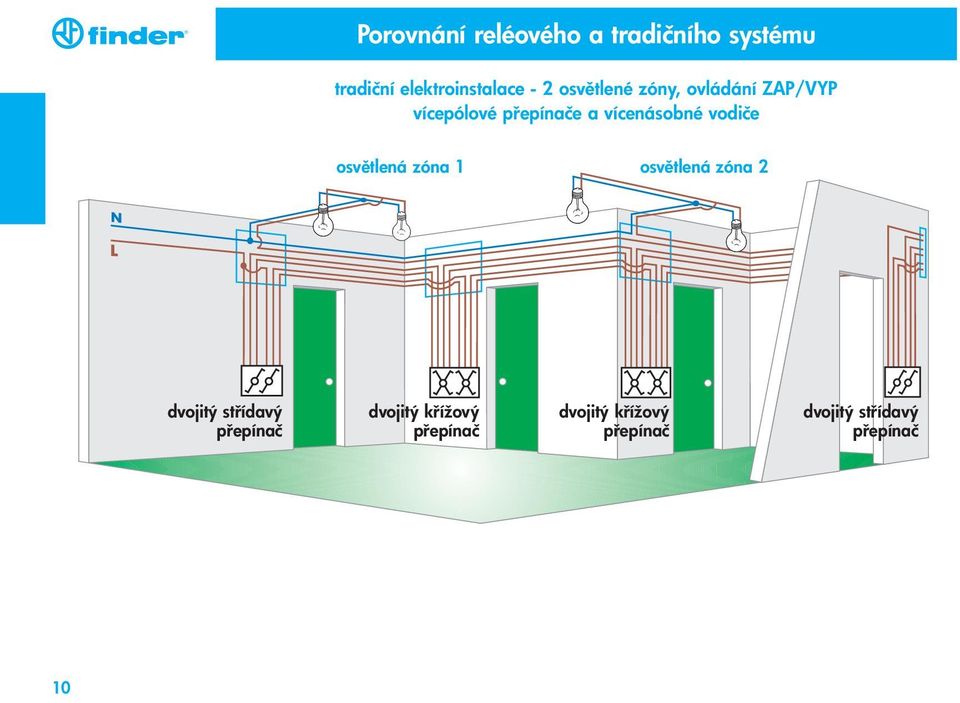

11 Porovnání reléového a tradičního systému tradiční elektroinstalace - 2 osv tlené zóny, ovládání ZAP/VYP vícepólové p epínače a vícenásobné vodiče osv tlená zóna 1 osv tlená zóna 2 dvojitý st ídavý p epínač dvojitý k ížový p epínač dvojitý k ížový p epínač dvojitý st ídavý p epínač 10
12 Porovnání reléového a tradičního systému schéma s impulsn ovládaným spínačem 2 osv tlené zóny, ovládání ZAP/VYP - p epínací funkce "6" tlačítka žárovky (zát ž) p íklad ovládání dvou zón osv tlení s impulsn ovládaným spínačem typu
13 Porovnání reléového a tradičního systému schéma tradiční elektroinstalace 2 osv tlené zóny, ovládání ZAP/VYP - vícepólové p epínače a vícenásobné vodiče žárovky (zát ž) žárovky (zát ž) dvojitý st ídavý p epínač dvojité k ížové p epínače dvojitý st ídavý p epínač 12
14 Certifikáty a schválení zkušeben * CERTFKÁTY Symbol Zkušebna Zkratka Zem prohlášení o shod CE Evropská unie SGS Fimko F Finland SCHVÁEÍ ZKUŠEBE Symbol Zkušebna Zkratka Zem Germanischer loyd s G Germany Asociación de ormalización y Certificación ACE Mexico Gost (Déclaration de Conformité) Gost Russia Canadian Standards Association CSA Canada stituto taliano del Marchio di Qualit MQ taly U nternational Demko D Denmark aboratoire Central des ndustries lectriques CE France * v závislosti na jednotlivých typech 13
15 Certifikáty a schválení zkušeben * Symbol Zkušebna Zkratka Zem Symbol Zkušebna Zkratka Zem loyd s Register of Shipping loyd s Register U.K. Tüv Rheinland TÜV Germany emko orway Underwriters aboratories U U.S.A. Registro taliano avale RA taly ntertek Testing Service ET Semko S Sweden Underwriters aboratories U U.S.A. and Canada VDE Prüf-und Zertifizierungsinstitut Zeichengenehmigung VDE Germany * v závislosti na jednotlivých typech 14
16 ada 10 Spínač soumrakový kompaktní P ipojení dvoukontaktního soumrakového spínače se společným napájením spínání a Typ dvojitý výstup pro spínání a - 2Z / 16 A / 230 V AC - ovládání: 230 V AC - vestav né čidlo - venkovní montáž na sloup nebo na st nu nastavení osv tlení prosv tleným ovladačem s ED vnit ní propojení 15
17 ada 10 Spínač soumrakový kompaktní P ipojení jednokontaktního soumrakového spínače se společným napájením spínání Typ jeden výstup pro spínání - 1Z / 12 A / 230 V AC - ovládání: 230 V AC - vestav né čidlo - venkovní montáž na sloup nebo na st nu nastavení osv tlení prosv tleným ovladačem s ED vnit ní propojení 16
18 ada 10 Spínač soumrakový kompaktní P ipojení dvoukontaktního soumrakového spínače se společným napájením spínání Typ dva výstupy pro spínání - 2Z / 16 A / 230 V AC - ovládání: 230 V AC - venkovní montáž na sloup nebo na st nu nastavení osv tlení prosv tleným ovladačem s ED nastavení osv tlení prosv tleným ovladačem s ED vnit ní propojení 17
19 ada 10 Spínač soumrakový kompaktní P ipojení dvoukontaktního soumrakového spínače se společným napájením spínání Typ jeden výstup pro spínání - 1Z / 12 A / 230 V AC - ovládání: 230 V AC - venkovní montáž na sloup nebo na st nu vnit ní propojení 18
20 ada 10 Spínač soumrakový kompaktní Výhody principu "sv telné zp tné vazby" P íhodná konstrukce stmívače je ešena tak, že zabudované čidlo není ovliv ováno zapínaným sv tlem. V obvyklých stmívačích a p i jejich nevhodném umíst ní je zabudované čidlo vystaveno vyššímu osv tlení, což vede k necht nému zapínání a vypínání sv tla. U stmívač 10.32, a je vliv zapínaného sv tla díky principu "sv telné zp tné vazby" kompenzován. odvozený práh pro vypnutí práh pro osv tlení t práh pro osv tlení t práh pro osv tlení t Správná funkce provád ná čidlem, které je chrán no p ed p ičítáním zapínaného osv tlení k osv tlení dennímu. esprávná funkce, když osv tlení cykluje mezi O (ZAP) a OFF (VYP) z d vodu p ičítání zapínaného osv tlení k osv tlení dennímu. Princip "sv telné zp tné vazby" se vyhýbá obtížím a škodlivému p sobení zapínaného osv tlení projevujícím se opakovaným p echodem od O (ZAP) k OFF (VYP) zp sobené nevhodnou instalací čidla. denní sv tlo součet osv tlení denním sv tem a zapínaným sv tlem, který je registrován čidlem stmívače Poznámka 1. Doporučuje se instalovat stmívač tak, aby co nejmén zapínaného sv tla dopadalo na stmívač. Princip "sv telné zp tné vazby" kompenzuje vliv osv tlení, když není možné za daných podmínek umístit stmívač mimo vliv zapínaného sv tla. 2. Vylepšený princip kompenzuje vliv zapínaného osv tlení, když není p ekročena hodnota součtu osv tlení denním sv tem a zapínaným sv tlem 120 lx. 3. Díky vlivu zapínaného sv tla spíná stmívač s malým časovým zpožd ním. 4. Stmívače a s vylepšeným principem kompenzace jsou vhodné ke spínání pomalu nabíhajících plynových výbojek. 19
21 ada 11 Spínač soumrakový P ipojení soumrakového spínače s galvanickým odd lením napájení a výkonového obvodu Typ patentovaný princip bez hystereze - 1P / 16 A / 250 V AC - ovládání: 230 V AC - montáž na D-lištu Fotočidlo nastavení rozsah osv tlení (1...30)lx nebo ( )lx ED indikace červená svítí = ovládání ZAP, svítidlo ZAP bliká = ovládání ZAP, svítidlo VYP Typ krytí P 54 - pr m r p ipojovacího kabelu 7,5 9 mm - pr ez p ipojovacích vodič 2 x 1,5 mm 2 nastavení osv tlení fotočidlo 20
22 ada 11 Spínač soumrakový Energeticky úsporný soumrakový spínač typu Standardní soumrakový spínač typu práh osv tlení pro zapnutí ZAP a VYP VYP ZAP patentovaný princip bez hystereze vypíná p i prahové úrovni osv tlení pro zapnutí nap. sv tla p i rozedn ní zbytečn nesvítí tradiční princip s hysterezí vypíná p i cca 1,5 násobku prahové úrovn osv tlení pro zapnutí nap. sv tla p i rozedn ní ješt čas T svítí 21
23 ada 11 Spínač soumrakový P ipojení soumrakového spínače s galvanickým odd lením napájení a výkonového obvodu Typ P / 16 A / 250 V AC - ovládání: 12, 24 V AC/DC 110, 230 V AC - montáž na D-lištu (ČS E 60715) Fotočidlo ED indikace červená svítí = ovládání ZAP, svítidlo ZAP bliká rychle = ovládání ZAP, svítidlo ZAP, ubíhá čas T bliká pomalu = ovládání ZAP, svítidlo VYP nastavení osv tlení Typ krytí P 54 - pr m r p ipojovacího kabelu 7,5 9 mm - pr ez p ipojovacích vodič 2 x 1,5 mm 2 fotočidlo 22
24 23
25 ada 14 Automat schodiš ový (T) impulsn ovládaný spínač s časováním Typ Z / 16 A / 230 V AC - ovládání: 230 V AC - montáž na D-lištu (ČS E 60715) (BP) automat schodiš ový s varováním p ed vypnutím 10" 10" 10" 10" (P) impulsn ovl. spínač s časováním a s varováním p ed vypnutím FUKCE volitelné otočným p epínačem na čelním panelu (BE) automat schodiš ový (R) impulsn ovládaný spínač 10" 10" 10" (O) trvalé sepnutí 24
26 ada 14 Automat schodiš ový T ívodičové p ipojení schodiš ového automatu Čty vodičové p ipojení schodiš ového automatu tlačítka tlačítka 1 = volič funkce 2 = nastavení času 3 = ED indikace červená = svítidlo ZAP 1 = volič funkce 2 = nastavení času 3 = ED indikace červená = svítidlo ZAP 25
27 ada 14 Spínač soumrakový FUKCE Automat schodiš ový Typ Z / 16 A / 230 V AC - ovládání: 230 V AC - montáž na D-lištu funkce "úklid" 26
28 ada 14 Automat schodiš ový T ívodičové p ipojení schodiš ového automatu Čty vodičové p ipojení schodiš ového automatu tlačítka tlačítka 1 = nastavení času 2 = ED indikace červená = svítidlo ZAP 1 = nastavení času 2 = ED indikace červená = svítidlo ZAP 27
29 ada 14 Automat schodiš ový FUKCE volitelné otočným p epínačem na čelním panelu Automat schodiš ový Typ Z / 16 A / 230 V AC - ovládání: 230 V AC - montáž: na D-lištu (ČS E 60175) funkce "úklid" 28
30 ada 14 Automat schodiš ový T ívodičové p ipojení schodiš ového automatu Čty vodičové p ipojení schodiš ového automatu tlačítka tlačítka 1 = nastavení času 1 = nastavení času 29
31 ada15 Spínač elektronický impulsn ovládaný a stmívač Funkce 1 (s pam tí): d íve navolená úrove osv tlení se uchová v pam ti Typ spínaný výkon max: 400 W / 230 V AC - ovládání: 230 V AC - montáž: na panel Zm na funkce Funkci lze zm nit následovn : a) odepnutím napájení (nap. automat v domovním rozvád či) b) krátkým stlačením tlačítka c) p i stlačeném tlačítku je op tn p ipnuto napájení a tlačítko se vte inu podrží d) p i nestlačeném tlačítku zasvítí signálka 2x krátce, což značí funkci 2, nebo 1x pro funkce 1 Opakováním výše uvedených krok se p epíná mezi funkcemi. 30 Dlouhé stlačení tlačítka: Osv tlení stoupá nebo klesá každým stiskem v max. 10 krocích mezi maximální a minimální hodnotou. Krátké stlačení tlačítka: Zapíná a vypíná. P i zapnutí stoupne osv tlení na d íve nastavenou hodnotu. Funkce 2 (bez pam ti): zapíná a vypíná, d íve navolená úrove osv tlení se neuchová v pam ti Dlouhé stlačení tlačítka: Osv tlení stoupá nebo klesá každým stiskem v max. 10 krocích mezi 100% a minimální hodnotou. Krátké stlačení tlačítka: Zapíná a vypíná. P i zapnutí stoupne osv tlení na maximální.
32 ada15 Spínač elektronický impulsn ovládaný a stmívač T ívodičové p ipojení spínače Čty vodičové p ipojení spínače tlačítka tlačítka 31
33 ada15 Spínač elektronický impulsn ovládaný a stmívač Funkce 1 (s pam tí): d íve navolená úrove osv tlení se uchová v pam ti Typ spínaný výkon max: 500 W / 230 V AC - ovládání: 230 V AC - montáž: na D-lištu (ČS E 60175) Zm na funkce Funkci lze zm nit následovn : a) odepnutím napájení (nap. automat v domovním rozvád či) b) krátkým stlačením tlačítka c) p i stlačeném tlačítku je op tn p ipnuto napájení a tlačítko se vte inu podrží d) p i nestlačeném tlačítku zasvítí signálka 2x krátce, což značí funkci 2, nebo 1x pro funkce 1 Opakováním výše uvedených krok se p epíná mezi funkcemi. 32 Dlouhé stlačení tlačítka: Osv tlení stoupá nebo klesá každým stiskem v max. 10 krocích mezi maximální a minimální hodnotou. Krátké stlačení tlačítka: Zapíná a vypíná. P i zapnutí stoupne osv tlení na d íve nastavenou hodnotu. Funkce 2 (bez pam ti): zapíná a vypíná, d íve navolená úrove osv tlení se neuchová v pam ti Dlouhé stlačení tlačítka: Osv tlení stoupá nebo klesá každým stiskem v max. 10 krocích mezi 100% a minimální hodnotou. Krátké stlačení tlačítka: Zapíná a vypíná. P i zapnutí stoupne osv tlení na maximální.
34 ada15 Spínač elektronický impulsn ovládaný a stmívač T ívodičové p ipojení spínače Čty vodičové p ipojení spínače tlačítko tlačítko svítidlo svítidlo 33
35 ada 13 Spínač elektronický impulsn ovládaný P ipojení elektronického impulsn ovládaného spínače jako bistabilní relé Typ P / 16 A / 250 V AC - ovládání: 12, 24 V AC/DC 110, 230 V AC - montáž: na D-lištu (ČS E 60175) - certifikát: A1 A typ počet krok postup krok 1 2 ED indikace červená svítí = svítidlo ZAP B1 B2 B3 34 tlačítko každým sepnutím se zm ní stav výstupního relé
36 ada 13 Spínač elektronický impulsn ovládaný P ipojení elektronického impulsn ovládaného spínače jako monostabilní relé Typ P / 16 A / 250 V AC - ovládání: 12, 24 V AC/DC 110, 230 V AC - montáž: na D-lištu (ČS E 60175) - certifikát: typ počet krok postup krok 1 2 ED indikace červená svítí = svítidlo ZAP p epínač sepnutím se sepne výstupní relé a naopak 35
37 ada 13 Spínač elektronický impulsn ovládaný T ívodičové p ipojení elektronického impulsn ovládaného spínače s prosv tlenými nebo neprosv tlenými tlačítky Typ P / 10 A / 230 V AC - ovládání: 230 V AC - montáž: do krabice nebo na panel typ počet krok postup krok tlačítka 36
38 ada 13 Spínač elektronický impulsn ovládaný Čty vodičové p ipojení elektronického impulsn ovládaného spínače s prosv tlenými nebo neprosv tlenými tlačítky Typ P / 10 A / 230 V AC - ovládání: 230 V AC - montáž: do krabice nebo na panel typ počet krok postup krok tlačítka 37
39 ada 13 Spínač elektronický impulsn ovládaný T ívodičové p ipojení elektronického impulsn ovládaného spínače Typ Z / 16 A / 230 V AC - ovládání: 230 V AC - montáž: na D-lištu (ČS E 60715) typ počet krok postup krok tlačítka 38
40 ada 13 Spínač elektronický impulsn ovládaný Čty vodičové p ipojení elektronického impulsn ovládaného spínače Typ Z / 16 A / 230 V AC - ovládání: 230 V AC - montáž: na D-lištu (ČS E 60715) typ počet krok postup krok tlačítka 39
41 ada 13 Spínač elektronický impulsn ovládaný P ipojení p ivolávacího relé Typ p ivolávací relé s potvrzením - 1P + 1Z / 8 A / 250 V AC - ovládání: 24 V AC - montáž: na D-lištu (ČS E 60715) potvrzení S p ivolání * V p ípad použití bzučáku není počítáno s trvalým vybuzením dalšího časového relé. *bzučák svítidlo 40
42 41
43 ada 26 Spínač impulsn ovládaný P ipojení jednokontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu Typ Z / 10 A / 250 V AC - ovládání: 12, 24, 48, 110, 230 V AC - montáž: do krabice nebo na panel typ počet krok postup krok tlačítka 42
44 ada 26 Spínač impulsn ovládaný P ipojení dvoukontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu Typ 26.02/03/04/06/08-2Z nebo 1Z+1R(26.03)/ 10 A / 250 V AC - ovládání: 12, 24, 48, 110, 230 V AC - montáž: do krabice nebo na panel typ počet krok 1 postup krok tlačítka
45 ada 26 Spínač impulsn ovládaný P ipojení jednokontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu, s max. 15 prosv tlenými tlačítky (1,5 ma/230 V AC) Typ Z / 10 A / 250 V AC - ovládání: 12, 24, 48, 110, 230 V AC - montáž: do krabice nebo na panel typ počet krok postup krok kondenzátor p i použití prosv tlených tlačítek P íslušenství kondenzátor p i použití prosv tlených tlačítek Typ Kondezátor je nezbytný p i použití 1 až max. 15 prosv tlených tlačítek v obvodu ovládání (1,5 ma max. / 230 V AC). P ipojuje se paraleln k ovládání. 44 prosv tlená tlačítka
46 ada 26 Spínač impulsn ovládaný Typ 26.02/03/04/06/08-2Z nebo 1Z+1R(26.03)/ 10 A / 250 V AC - ovládání: 12, 24, 48, 110, 230 V AC - montáž do krabice nebo na panel P ipojení dvoukontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu, s max. 15 prosv tlenými tlačítky (1,5 ma/230 V AC) typ počet krok 1 postup krok prosv tlená tlačítka kondenzátor p i použití prosv tlených tlačítek P íslušenství kondenzátor p i použití prosv tlených tlačítek Typ Kondezátor je nezbytný p i použití 1 až max. 15 prosv tlených tlačítek v obvodu ovládání (1,5 ma max. / 230 V AC). P ipojuje se paraleln k ovládání. 45
47 ada 26 Spínač impulsn ovládaný P ipojení jednokontaktního impulsn ovládaného spínače p i ovládání jiným st ídavým nap tím Typ Z / 10 A / 250 V AC - ovládání: 12, 24, 48, 110, 230 V AC - montáž: do krabice nebo na panel typ počet krok postup krok tlačítka 46
48 ada 26 Spínač impulsn ovládaný P ipojení dvoukontaktního impulsn ovládaného spínače p i ovládání jiným st ídavým nap tím Typ 26.02/03/04/06/08-2Z nebo 1Z+1R(26.03)/ 10 A / 250 V AC - ovládání: 12, 24, 48, 110, 230 V AC - montáž: do krabice nebo na panel typ počet krok 1 postup krok tlačítka 47
49 ada 26 Spínač impulsn ovládaný P ipojení jednokontaktního impulsn ovládaného spínače p i ovládání stejnosm rným nap tím p es AC/DC adaptér Typ Z / 10 A / 250 V AC - ovládání: 12, 24 V AC - montáž: do krabice nebo na panel typ počet krok postup krok P íslušenství adaptér pro ovládání 12 a 24 V DC Typ: jmenovité nap tí: 12 V DC - max. teplota okolí: + 40 C - pracovní rozsah: (0,9 1,1)U Typ: jmenovité nap tí: 24 V DC - max. teplota okolí: + 40 C - pracovní rozsah: (0,9 1,1)U 48 adaptér tlačítka
50 ada 26 Serie 26 - Relč ad Spínač impulsiimpulsn ovládaný P ipojení dvoukontaktního impulsn ovládaného spínače p i ovládání stejnosm rným nap tím p es AC/DC adaptér Typ 26.02/03/04/06/08-2Z nebo 1Z+1R(26.03)/ 10 A / 250 V AC - ovládání: 12, 24 V AC - montáž: do krabice nebo na panel typ počet krok 1 postup krok adaptér tlačítka P íslušenství adaptér pro ovládání 12 a 24 V DC Typ: Typ: jmenovité nap tí: 12 V DC - jmenovité nap tí: 24 V DC - max. teplota okolí: + 40 C - max. teplota okolí: + 40 C - pracovní rozsah: (0,9 1,1)U - pracovní rozsah: (0,9 1,1)U 49
51 ada 27 Spínač impulsn ovládaný P ipojení jednokontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu Typ Z / 10 A / 230 V AC - ovládání: 110, 230 V AC - montáž: do krabice nebo na panel typ počet krok postup krok 1 2 tlačítko
52 ada 27 Spínač impulsn ovládaný P ipojení dvoukontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu Typ 27.05/06-2Z / 10 A / 230 V AC - ovládání: 110, 230 V AC - montáž do krabice nebo na panel typ počet krok postup krok tlačítko
53 ada 27 Spínač impulsn ovládaný P ipojení jednokontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu s max. 15 prosv tlenými tlačítky (1,5 ma/230 V AC) Typ Z / 10 A / 230 V AC (AC1) - ovládání: 230 V AC - montáž: do krabice nebo na panel kondenzátor typ typ počet krok postup krok prosv tlená tlačítka P íslušenství 52 kondezátor p i použití prosv tlených tlačítek Typ Kondezátor je nezbytný p i použití 1 až max. 15 prosv tlených tlačítek v obvodu ovládání (1,5 ma max. / 230 V AC). P ipojuje se p ímo na spínač
54 ada 27 Spínač impulsn ovládaný Typ 27.05/06-2Z / 10 A / 230 V AC - ovládání: 230 V AC - montáž: do krabice nebo na panel F P ipojení dvoukontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu s max. 15 prosv tlenými tlačítky (1,5 ma/230 V AC) kondenzátor typ typ počet krok postup krok prosv tlená tlačítka P íslušenství kondezátor p i použití prosv tlených tlačítek Typ Kondezátor je nezbytný p i použití 1 až max. 15 prosv tlených tlačítek v obvodu ovládání (1,5 ma max. / 230 V AC). P ipojuje se p ímo na spínač
55 P ipojení impulsn ovládaných spínač 27.01, 26.01, 13.71, a tlačítka R zné typy impulsn ovládaných spínač mohou být zapojeny v jednom systému. Je t eba dát pozor na správné p ipojení ovládání a svítidel
56 ada 20 Spínač impulsn ovládaný P ipojení jednokontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu Typ Z / 16 A / 250 V AC - ovládání: 12, 24, 48, 110 V DC 8, 12, 24, 48, 110, 120, 230, 240 V AC - montáž: na D-lištu (ČS E 60715) tlačítka typ počet krok postup krok
57 ada 20 Spínač impulsn ovládaný P ipojení dvoukontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu Typ 20.22/23/24/26/28-2Z nebo 1Z+1R (20.23)/ 16 A / 250 V AC - ovládání: 12, 24, 48, 110 V DC 8, 12, 24, 48, 110, 120, 230, 240 V AC - montáž: na D-lištu (ČS E 60715) typ počet krok 1 postup krok tlačítka
58 ada 20 Spínač impulsn ovládaný P ipojení jednokontaktního impulsn ovládaného spínače p i ovládání jiným nap tím Typ Z / 16 A / 250 V AC - ovládání: 12, 24, 48, 110 V DC 8, 12, 24, 48, 110, 120, 230, 240 V AC - montáž: na D-lištu (ČS E 60715) typ počet krok postup krok 1 2 tlačítka
59 ada 20 Spínač impulsn ovládaný P ipojení dvoukontaktního impulsn ovládaného spínače p i ovládání jiným nap tím Typ 20.22/23/24/26/28-2Z nebo 1Z+1R(20.23)/ 16 A / 250 V AC - ovládání: 12, 24, 48, 110 V DC 8, 12, 24, 48, 110, 120, 230, 240 V AC - montáž: na D-lištu (ČS E 60715) typ počet krok 2 1 postup krok tlačítka
60 ada 20 Spínač impulsn ovládaný Typ Z / 16 A / 250 VAC - ovládání: 12, 24, 48, 110 V DC 8, 12, 24, 48, 110, 120, 230, 240 V AC - montáž: na D-lištu (ČS E 60715) P ipojení jednokontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu s max. 15 prosv tlenými tlačítky (1,5 ma/230 V AC) typ počet krok 2 postup krok 1 2 kondenzátor typ prosv tlená tlačítka P íslušenství kondezátor p i použití prosv tlených tlačítek Typ Zapouzd ené provedení, izolované pružné vývody 7,5 cm. Kondezátor je nezbytný p i použití 1 až max. 15 prosv tlených tlačítek v obvodu ovládání (1,5 ma max. / 230 V AC). P ipojuje se paraleln k ovládání. 59
61 ada 20 Spínač impulsn ovládaný P ipojení dvoukontaktního impulsn ovládaného spínače p i ovládání z výkonového obvodu s max. 15 prosv tlenými tlačítky (1,5 ma/230 V AC) Typ 20.22/23/24/26/28-2Z nebo 1Z+1R(20.23)/ 16 A / 250 V AC - ovládání: 12, 24, 48, 110 V DC 8, 12, 24, 48, 110, 120, 230, 240 V AC - montáž: na D-lištu (ČS E 60715) typ počet krok postup krok kondenzátor typ prosv tlená tlačítka P íslušenství kondezátor p i použití prosv tlených tlačítek Typ Zapouzd ené provedení, izolované pružné vývody 7,5 cm. Kondezátor je nezbytný p i použití 1 až max. 15 prosv tlených tlačítek v obvodu ovládání (1,5 ma max. / 230 V AC). P ipojuje se paraleln k ovládání.
62 ada 22 Relé instalační P ipojení jednokontaktního instalačního relé p i ovládání z výkonového obvodu Typ Z / 20 A / 250 V AC - ovládání: 12, 24, 48, 110 V DC 8, 12, 24, 48, 110, 120, 230, 240 V AC - montáž: na D-lištu (ČS E 60715) spínač A1 A2 1 2 Monostabilní relé Kontakty jsou zobrazeny pro relé v nevybuzeném stavu cívky. (a rozdíl od impulsn ovládaného spínače "krokového relé" se kontakty bez vybuzení cívky vrátí do p vodní pozice.) 61
63 ada 22 Relé instalační P ipojení dvoukontaktního instalačního relé p i ovládání z výkonového obvodu Typ 22.22/23/24-2Z(22.22) nebo 1Z+1R(22.23) nebo 2R(22.24) / 20 A/230 V AC - ovládání: 12, 24, 48, 110 V DC 8, 12, 24, 48, 110, 120, 230, 240 V AC - montáž: na D-lištu (ČS E 60715) spínač A1 1 3 A1 1 3 A1 1 3 A2 2 4 A2 2 4 A2 2 4 Typ Typ Typ Monostabilní relé Kontakty jsou zobrazeny pro relé v nevybuzeném stavu cívky. (a rozdíl od impulsn ovládaného spínače "krokového relé" se kontakty bez vybuzení cívky vrátí do p vodní pozice.) 62
64 ada 22 Relé instalační P ipojení jednokontaktního instalačního relé p i ovládání jiným nap tím Typ Z / 20 A / 250 V AC - ovládání: 12, 24, 48, 110 V DC 8, 12, 24, 48, 110, 120, 230, 240 V AC - montáž: na D-lištu (ČS E 60715) - schválenít: A1 A2 1 2 Monostabilní relé Kontakty jsou zobrazeny pro relé v nevybuzeném stavu cívky. (a rozdíl od impulsn ovládaného spínače "krokového relé" se kontakty bez vybuzení cívky vrátí do p vodní pozice.) spínač 63
65 ada 22 Relé instalační P ipojení dvoukontaktního instalačního relé p i ovládání jiným nap tím Typ 22.22/23/24-2Z(22.22) nebo 1Z+1R(22.23) nebo 2R(22.24) /20 A /230 V AC - ovládání: 12, 24, 48, 110 V DC 8, 12, 24, 48, 110, 120, 230, 240 V AC - montáž: na D-lištu (ČS E 60715) - certifikát: A1 1 3 A1 1 3 A1 1 3 spínač A2 2 4 A2 2 4 A2 2 4 Typ Typ Typ Monostabilní relé Kontakty jsou zobrazeny pro relé v nevybuzeném stavu cívky. (a rozdíl od impulsn ovládaného spínače "krokového relé" se kontakty bez vybuzení cívky vrátí do p vodní pozice.) 64
66 ada 12 Hodiny spínací P ipojení krystalem ízených mechanických spínacích hodin p i ovládání z výkonového obvodu Typ12.01 krystalem ízené mechanické s denním programem, ší ka 35,8 mm - 1P / 16 A / 250 V AC - napájení: 230 V AC - montáž: na D-lištu (ČS E 60715) - záloha chodu: 70 h M
67 ada 12 Hodiny spínací P ipojení krystalem ízených mechanických spínacích hodin Typ krystalem ízené mechanické s denním programem, ší ka 17,6 mm - 1Z / 16 A / 250 V AC - napájení: 230 V AC - montáž: na D-lištu (ČS E 60715) - záloha chodu: 70 h 2 M 1 66
68 ada 12 Hodiny spínací P ipojení krystalem ízených mechanických spínacích hodin Typ krystalem ízené mechanické s denním nebo týdenním programem, 72 x 72 mm - 1 CO, 16 A 250 V AC - napájení: 230 V AC - montáž: do panelu M
69 ada 12 Hodiny spínací P ipojení elektronických spínacích hodin Typ 12.21/22 elektronické digitální s týdenním programem, ší ka 35,8 mm - 1P (12.21) nebo 2P(12.22) / 16 A / 250 V AC - napájení: 24 V AC/DC 230 V AC - montáž: na D-lištu (ČS E 60715) - záloha chodu: 6 let E E (+) ( ) Typ Typ (+) ( ) 68 Typ 12.21
70 ada 12 Hodiny spínací P ipojení elektronických spínacích hodin s týdenním programem (manuáln nebo pomocí PC programovatelný zasouvací ovládací panel) Typ elektronické digitální s týdenním programem, ší ka 17,6 mm - 1Z / 16 A / 250 V AC - napájení: 24 V AC/DC 230 V AC - montáž: na D-lištu - záloha chodu: 6 let P íslušenství sada programovací Typ obsahuje: programovací adaptér, sériový kabel a software - napájení: sériovým kabelem z PC - spot eba: < 10 ma - teplota okolí: ( ) C - krytí: P 00 základní díl programovatelný panel adaptér sériový kabel PC Sada programovací Vložením CD do mechaniky prob hne instalace automaticky s volbami jazyka a výb rem dle Setting menu. 69
71 ada 12 Hodiny spínací P ipojení elektronických digitálních astronomických spínacích hodin Typ ZETH elektronické digitální s týdenním programem "Astro" funkce ší ka 35,8 mm - 2P / 16 A / 250 V AC - napájení: 230 V AC - montáž: na D-lištu (ČS E 60715) - certifikát: AE
72 Prodotto conforme alle norme CE di sicurezza sotto controllo permanente dell MQ nfračervená čidla pohybu10 A. ada kompaktních a spolehlivých produkt ; jediné se schválením MQ. (podle typu) Typ pro vnit ní montáž do podhled Typ pro venkovní montáž na st nu (P 54) Type pro vnit ní montáž na st nu ada 18 skrytý pozorovatel Typ pro vnit ní montáž na povrch Výrobce relé a časových relé od roku 1954.
73 ada 18 Čidlo pohybu Typ pro vnit ní montáž krytí: P 40 Typ pro venkovní montáž krytí: P 54-1Z /10 A /230 V AC - napájení: 230 V AC - montáž: na st nu nebo na strop Po ub hnutí nastaveného času T se výstupní kontakt rozepne. Časování začne po posledním pohybu v prostoru zachycení. identifikovaný pohyb nastavení osv tlení nastavení zpožd ní 72 výstupní kontakt T T
74 ada 18 Čidlo pohybu Montáž a orientace Prostor zachycení , montáž na st nu m m m ( ) m 180 prostor zachycení svisle prostor zachycení vodorovn Prostor zachycení 2,8 m 8 m 5 m vnit ní montáž na strop venkovní montáž na strop 73
75 ada 18 Čidlo pohybu Typ vnit ní montáž na strop povrchové umíst ní krytí P 40 Typ vnit ní montáž do stropu zapušt né umíst ní krytí P 40-1Z / 10 A / 230 V AC - napájení: 230 V AC - pro povrchovou nebo zapušt nou montáž Zpožd ní vypnutí výstupního relé m že být obnoveno b hem probíhajícího času T. identifikovaný pohyb nastavení osv tlení po posledním zachycení nastavení prahu okolního osv tlení výstupní kontakt T T 74
76 ada 18 Čidlo pohybu 18.21, vnit ní montaž na strop, na povrch a do stropu Prostor zachycení jednotlivá montáž skupinová montáž P íslušenství clona pro čidlo pohybu a
77 ada 19 Relé auto-off-on ovládací obvod 24 V AC/DC Typ P / 10 A / 230 V AC - ovládání: 24 V AC/DC - pomocný kontakt - montáž: na D-lištu (ČS E 60715) pomocný kontakt (max.300 ma/ 24 V AC/DC) ovládací signál výstupní kontakt Podle výb ru funkce se výstupní relé nachází v pracovním režimu dle automatiky nebo klidovém stavu nebo spíná podle manuálního ovládacího signálu. nastavení funkce ED indikace zelená svítí = režim AUTO nebo O, výstupní relé ZAP Funkce O = výstupní relé je v pracovním režimu dle automatiky OFF = výstupní relé je v klidovém stavu (rozepnuto) AUTO = výstupní relé spíná podle manuálního ovládacího signálu 76
78 ada 48 Vazební člen COM COM O O C C Typ P /8 A /250 V AC - ovládání: AC nebo DC - montáž: na D-lištu (ČS E 60715) pro kombinace patice a relé A2 A1 A2 A1 AC DC
79 21 6 COM O C 2 12 A2 1 CO 8 11 A1 ada 4C Vazební člen COM COM O O C C Typ 4C.52-2P /8 A /250 V AC - ovládání: AC nebo DC - montáž: na D-lištu (ČS E 60715) pro kombinace patice a relé A2 A1 A2 A1 AC DC P íklad: bezešroubová patice
80 ada 58 Vazební člen COM COM O O Typ P /7 A /250 V AC - ovládání: AC nebo DC - montáž: na D-lištu (ČS E 60715) C C pro kombinace patice a relé 14 A2 27 AC 13 A1 CO 14 A2 13 A1 + DC 73 CO C O M O C A2 13 O C A
81 ada 72 3-fázové kontrolní relé 1 2 Type fázové - kontrola sledu a výpadku fází - 1P /6 A /250 V AC - výpadek fáze také p i zp tném nap tí - napájení: AC - montáž: na D-lištu (ČS E 60715) 3 A1 A3 A2 ED A1 A2 A
82 ada 72 Snímač hladiny P ipojení snímače hladiny se 3 sondami Typ pro vodivé kapaliny - 1P / 16 A / 250 V AC - nastavitelná citlivost ( ) kω - napájení: 24 V AC/DC , V AC - montáž: na D-lištu (ČS E 60715) - certifikát: nastavení funkce červená ED nastavení citlivosti Funkce a doby zpožd ní zapnutí a vypnutí F = pln ní, zpožd ní zapnutí i vypnutí 7 s E = vyprazd ování, zpožd ní zapnutí i vypnutí 7 s FS = pln ní, zpožd ní zapnutí i vypnutí 0,5 s ES = vyprazd ování, zpožd ní zapnutí i vypnutí 0,5 s P íklad: kontrola p i pln ní (viz str. 85) 81
83 ada 72 Snímač hladiny P ipojení snímače hladiny se 2 sondami Typ pro vodivé kapaliny - 1P / 16 A / 250 V AC - nastavitelná citlivost ( ) kω - napájení: 24 V AC/DC , V AC - montáž: na D-lištu (ČS E 60715) - certifikát: nastavení funkce červená ED nastavení citlivosti Funkce a doby zpožd ní zapnutí a vypnutí F = pln ní, zpožd ní zapnutí i vypnutí 7 s E = vyprazd ování, zpožd ní zapnutí i vypnutí 7 s FS = pln ní, zpožd ní zapnutí i vypnutí 0,5 s ES = vyprazd ování, zpožd ní zapnutí i vypnutí 0,5 s 82 P íklad: kontrola p i vyprazd ování (viz str. 86)
84 ada 72 Snímač hladiny P ipojení snímače hladiny se 3 sondami Typ pevná citlivost pro vodivé kapaliny - 1P / 16 A / 250 V AC - citlivost pevná 150 kω - napájení: 24 V AC/DC , V AC - montáž: na D-lištu (ČS E60715) - certifikát: červená ED Funkce a doby zpožd ní zapnutí a vypnutí F = vyprazd ování, zpožd ní zapnutí i vypnutí 1 s E = pln ní, zpožd ní zapnutí i vypnutí 1 s P íklad: kontrola p i pln ní (viz str. 85) 83
85 ada 72 Snímač hladiny P ipojení snímače hladiny se 2 sondami Typ pevná citlivost pro vodivé kapaliny - 1P / 16 A / 250 V AC - citlivost pevná 150 kω - napájení: 24 V AC/DC , V AC - montáž: na D-lištu (ČS E 60715) červená ED Funkce a doby zpožd ní zapnutí a vypnutí F = vyprazd ování, zpožd ní zapnutí i vypnutí 1 s E = pln ní, zpožd ní zapnutí i vypnutí 1 s 84 P íklad: kontrola p i vyprazd ování (viz str. 86)
86 ada 72 Snímač hladiny Funkce pln ní P íklad se 3 elektrodami P íklad se 2 elektrodami U U hladina B1 B2 B3 hladina B1 B2 B3 T T T T T T T T T T 85
87 ada 72 Snímač hladiny Funkce vyprazd ování P íklad se 3 elektrodami P íklad se 2 elektrodami U hladina B1 B2 B3 hladina T T T T T 86
88 ada 72 Snímač hladiny Sonda pro vodivé kapaliny Typ délka 6 m ( 1,5 mm 2 ) Typ délka 15 m ( 1,5 mm 2 ) - max. teplota kapaliny: 100 C Sondy s kabelem. Použití v nádobách, studních, atd. p i normálním tlaku. Sondy z materiálu pro potraviny dle sm rnice EU 2002/72 a FDA-21, část 177. Držák elektrody s dvoupólovou zásuvkou Typ max. teplota kapaliny: 100 C Jeden p ívod je na elektrodu a jeden na šroubení. Držák pro 3 elektrody Typ max. teplota kapaliny: 130 C ázorný p íklad spojení elektrod Typ Elektroda délka 500 mm Typ Spojka elektrod Typ Rozp rka elektrod 87
89 ada 80 Časové relé modulární P ipojení časového relé s ovládáním v napájecím obvodu Typ 80.01/11/21/61-1P / 16 A / 250 V AC - 1P / 8 A / 250 V AC (80.61) - napájení: ( ) V AC/DC (80.01) ( ) V AC/DC (80.11, 80.21, 80.61) - montáž: na D-lištu (ČS E 60715) ovládací kontakt A1 A2 B1 /- /+ A2 A
90 ada 80 Časové relé modulární U = napájení Funkce = výstupní kontakt Typ 80.01, U T t<t (A) zpožd ný rozb h Pracovní cyklus začíná p ivedením provozního nap tí U. Po uplynutí nastavené doby T zpožd ní p ejde výstupní relé do pracovní polohy. Typ 80.01, U T t<t (D) p echodný kontakt zapnutím provozního nap tí Pracovní cyklus začíná p ivedením provozního nap tí U, kdy současn p ejde výstupní relé do pracovní polohy. Po uplynutí nastavené doby T zpožd ní p ejde výstupní relé do klidové polohy. Typ U T T T T Typ U T t<t (SW) blikač začínající pulsem Pracovní cyklus začíná p ivedením provozního nap tí U, kdy současn p ejde výstupní relé do pracovní polohy. Po uplynutí nastavené doby T zpožd ní p ejde výstupní relé opakovan do klidové polohy a poté po stejné dob zpožd ní T do pracovní polohy (opakovaný cyklus se st ídou 1). (B) zpožd ný návrat bez pomocného nap tí Pracovní cyklus začíná p ivedením provozního nap tí U, kdy současn p ejde výstupní relé do pracovní polohy. Po vyplynutí provozního nap tí začne plynout nastavená doba zpožd ní T (max. 10 min). Po jejím uplynutí p ejde výstupní relé do klidové polohy. 89
91 ada 80 Časové relé modulární P ipojení časového relé s ovládáním v ovládacím obvodu Typ 80.01/41/91-1P / 16 A / 250 V AC - napájení: ( ) V AC/DC (80.01, 80.91) ( ) V AC/DC (80.41) - montáž: na D-lištu (ČS E 60715) ovládací kontakt /- /+ A1 B1 A2 A2 A1 B1 S
92 ada 80 Časové relé modulární Funkce U = napájení S = vn jší ovládací kontakt = výstupní kontakt Typ U S T T T T T T (CE) zpožd ný rozb h/návrat P ipojeno provozní nap tí U. Pracovní cyklus začíná sepnutím ovládacího kontaktu S. Po uplynutí nastavené doby zpožd ní T p ejde výstupní relé do pracovní polohy. Po rozepnutí ovládacího kontaktu S a uplynutí nastavené doby T p ejde výstupní relé do klidové polohy. U S T T t<t (DE) p echodný kontakt zapnutím ovládání P ipojeno provozní nap tí U. Pracovní cyklus začíná sepnutím ovládacího kontaktu S, kdy výstupní relé p ejde do pracovní polohy a začne ubíhat doba zpožd ní T. Po uplynutí nastavené doby T p ejde výstupní relé do klidové polohy. Typ 80.01, U S T T T T t<t (BE) zpožd ný návrat P ipojeno provozní nap tí U. Pracovní cyklus začíná sepnutím ovládacího kontaktu S, kdy výstupní relé p ejde do pracovní polohy. Po vypnutí ovládacího kontaktu začne ubíhat doba zpožd ní T. Po uplynutí této doby p ejde výstupní relé do klidové polohy. Typ U S T1 T2 T1 T2 t<t1 (E) taktovač začínající pulsem P ipojeno provozní nap tí U. Pracovní cyklus začíná zapnutím ovládacího kontaktu S, kdy současn p ejde výstupní relé do pracovní polohy. Po uplynutí nastavené doby zpožd ní T1 p ejde výstupní relé do klidové polohy a poté po uplynutí nastavené doby zpožd ní T2 p ejde op t do pracovní polohy (opakovaný cyklus se st idou 1). 91
93 ada 80 Časové relé modulární P ipojení časového relé s polovodičovým výstupem ovládání v napájecím obvodu ovládání v ovládacím obvodu Typ multifunkční s polovodičovým výstupem - 1Z / 1 A / ( ) V AC/DC - napájení: ( ) V AC/DC - montáž: na D-lištu (ČS E 60715) - certifikát: ovládací kontakt ovládací kontakt A1 A2 A1 A2 /- /+ /- /+ B1 B1 S A2 A1 B1 A2 A1 B ovládání v napájecím obvodu ovládání v ovládacím obvodu ( )V AC/DC ( )V AC/DC 92
94 ada 80 Časové relé modulární Funkce U = napájení = výstupní kontakt U T t<t (A) zpožd ný rozb h Pracovní cyklus začíná p ivedením provozního nap tí U. Po uplynutí nastavené doby T zpožd ní p ejde výstupní relé do pracovní polohy. U T t<t (D) p echodný kontakt zapnutím provozního nap tí Pracovní cyklus začíná p ivedením provozního nap tí U, kdy současn p ejde výstupní relé do pracovní polohy. Po uplynutí nastavené doby T zpožd ní p ejde výstupní relé do klidové polohy. U T T T T t<t (SW) blikač začínající pulsem Pracovní cyklus začíná p ivedením provozního nap tí U, kdy současn p ejde výstupní relé do pracovní polohy. Po uplynutí nastavené doby T zpožd ní p ejde výstupní relé opakovan do klidové polohy a poté po stejné dob zpožd ní T do pracovní polohy (opakovaný cyklus se st ídou 1). U S T T T T t<t (BE) zpožd ný návrat P ipojeno provozní nap tí U. Pracovní cyklus začíná sepnutím ovládacího kontaktu S, kdy výstupní relé p ejde do pracovní polohy. Po vypnutí ovládacího kontaktu S začne ubíhat doba zpožd ní T. Po uplynutí této doby p ejde výstupní relé do klidové polohy. U S T T T T T T (CE) zpožd ný rozb h/návrat P ipojeno provozní nap tí U. Pracovní cyklus začíná sepnutím ovládacího kontaktu S. Po uplynutí nastavené doby zpožd ní T p ejde výstupní relé do pracovní polohy. Po rozepnutí ovládacího kontaktu S a uplynutí nastavené doby T p ejde výstupní relé do klidové polohy. U S T T t<t (DE) p echodný kontakt zapnutím ovládání P ipojeno provozní nap tí U. Pracovní cyklus začíná sepnutím ovládacího kontaktu S, kdy výstupní relé p ejde do pracovní polohy a začne ubíhat doba zpožd ní T. Po uplynutí nastavené doby T p ejde výstupní relé do klidové polohy. 93
95 ada 80 Časové relé modulární P ipojení časového relé s ovládáním v ovládacím obvodu Typ taktovací časové relé - 1P / 16 A / 250 V AC - napájení: ( ) V AC/DC - montáž: na D-lištu (ČS E 60715) /- A2 /+ A1 B1 ovládací kontakt Funkce U = napájení = výstupní kontakt A1 B1 A2 U T1 T2 T1 T2 t<t1 () taktovač začínající pulsem Pracovní cyklus začíná p ivedením provozního nap tí U, kdy současn p ejde výstupní relé do pracovní polohy. Po uplynutí nastavené doby zpožd ní T1 p ejde výstupní relé do klidové polohy a poté po uplynutí nastavené doby zpožd ní T2 p ejde op t do pracovní polohy (opakovaný cyklus se st ídou 1)
96 ada 80 Časové relé modulární P ipojení časového relé s ovládáním v napájecím obvodu Typ p epínač hv zda - trojúhelník - 1Z / 6 A / 250 V AC - napájení: ( ) V AC/DC - montáž: na D-lištu (ČS E 60715) /- A2 /+ A1 ovládací kontakt Funkce U = napájení = výstupní kontakt U Δ T Tu=(0.05 1)s (SD) hv zda - trojúhelník Pracovní cyklus začíná p ivedením provozního nap tí U, kdy současn p ejde výstupní relé spínače hv zda do pracovní polohy. Po uplynutí nastavené doby zpožd ní T p ejde toto výstupní relé do klidové polohy. Po uplynutí prodlevy ms p ejde výstupní relé spínače trojúhelník do pracovní polohy. Δ 95
97 Vysv tlivky Materiál kontakt materiál vlastnosti / složení typické použití * Agi + st íbroniklové kontakty vícerozsahový kontakt Au s galvanicky tvrd zlacenou vrstvou zlata síly 5 μm zlato je značn netečné v či pr myslové atmosfé e pro malé spínané zát že dává menší a konstantn jší odpor kontakt než u jiných materiál 1. malé odporové zát že, p i nichž se zlacená vrstva jen málo opot ebovává, od 50 mw (5 V/2 ma) do 1,5 W/24 V 2. st ední zát že, p i jejichž malém počtu sepnutí není tvrd zlacená vrstva opot ebovávána a vlastnosti základního materiálu kontakt se nem ní upozorn ní: tvrdé zlacení 5 μm nesmí být zam ováno s m kkým zlacením do 0,2 μm. M kké zlacení p edstavuje pouze ochranu p i skladování a nemá žádný vliv na zlepšení funkce. v nep edvídaných p ípadech spínaných malých a st edních zát ží pro spínání menších zát ží pod 1 mw (0,1 V/1 ma) jako nap. analogových signál, m ených nebo požadovaných hodnot se doporučuje použít paralelní spínání pomocí tvrd zlacených zdvojených kontakt Agi AgCdO standardní kontaktní materiál u velkého množství relé velká odolnost proti opalování malý sklon ke sva ování vysoká odolnost proti opalování p i vyšší spínaných AC zát žích obsah CdO dává menší sklon ke sva ování ve srovnání s Agi AgSnO 2 obsah SnO 2 dává menší sklon ke sva ování ve srovnání s AgCdO malý drift materiálu p i spínání DC výkon odporové a induktivní zát že p i trvalém a vypínacím proudu do 12 A a zapínacím proudu do 25 A induktivní AC zát že p i trvalém a vypínacím proudu do 30 A a zapínacím proudu do 50 A obvody se zapínacím proudem do 120 A žárovky, elektronické p ed adníky, DC výkony, kde je požadována velmi malá migrace materiálu * je t eba dbát na dovolené hodnoty udávaných proud u jednotlivých relé
98 on-line katalog FDER CZ, s.r.o. Hostiva ská 92/6 CZ PRAHA 10 Tel. +420/ Fax +420/ finder.cz@findernet.com SO 9001:2000 SO 14001:2004 Sazba a tisk - Studio Press s.r.o. Praha, Czech Republic, 10/2008
