1 Časová relé Chronos 2 Time Management

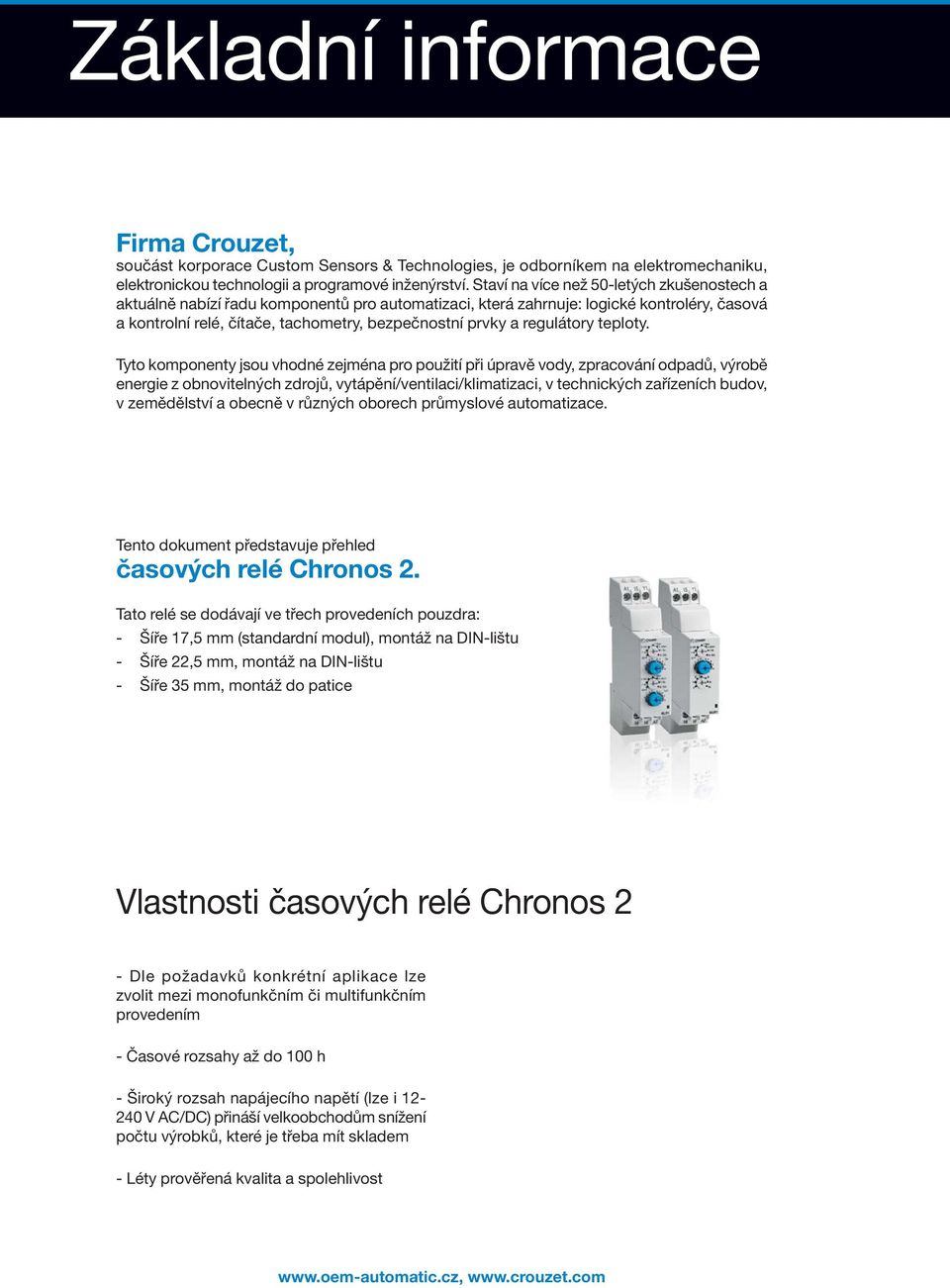

2 Základní informace Firma Crouzet, součást korporace Custom Sensors & Technologies, je odborníkem na elektromechaniku, elektronickou technologii a programové inženýrství. Staví na více než 50-letých zkušenostech a aktuálně nabízí řadu komponentů pro automatizaci, která zahrnuje: logické kontroléry, časová a kontrolní relé, čítače, tachometry, bezpečnostní prvky a regulátory teploty. Tyto komponenty jsou vhodné zejména pro použití při úpravě vody, zpracování odpadů, výrobě energie z obnovitelných zdrojů, vytápění/ventilaci/klimatizaci, v technických zařízeních budov, v zemědělství a obecně v různých oborech průmyslové automatizace. Tento dokument představuje přehled časových relé Chronos 2. Tato relé se dodávají ve třech provedeních pouzdra: - Šíře 17,5 mm (standardní modul), montáž na DIN-lištu - Šíře 22,5 mm, montáž na DIN-lištu - Šíře 35 mm, montáž do patice Vlastnosti časových relé Chronos 2 - Dle požadavků konkrétní aplikace lze zvolit mezi monofunkčním či multifunkčním provedením - Časové rozsahy až do 100 h - Široký rozsah napájecího napětí (lze i V AC/DC) přináší velkoobchodům snížení počtu výrobků, které je třeba mít skladem - Léty prověřená kvalita a spolehlivost

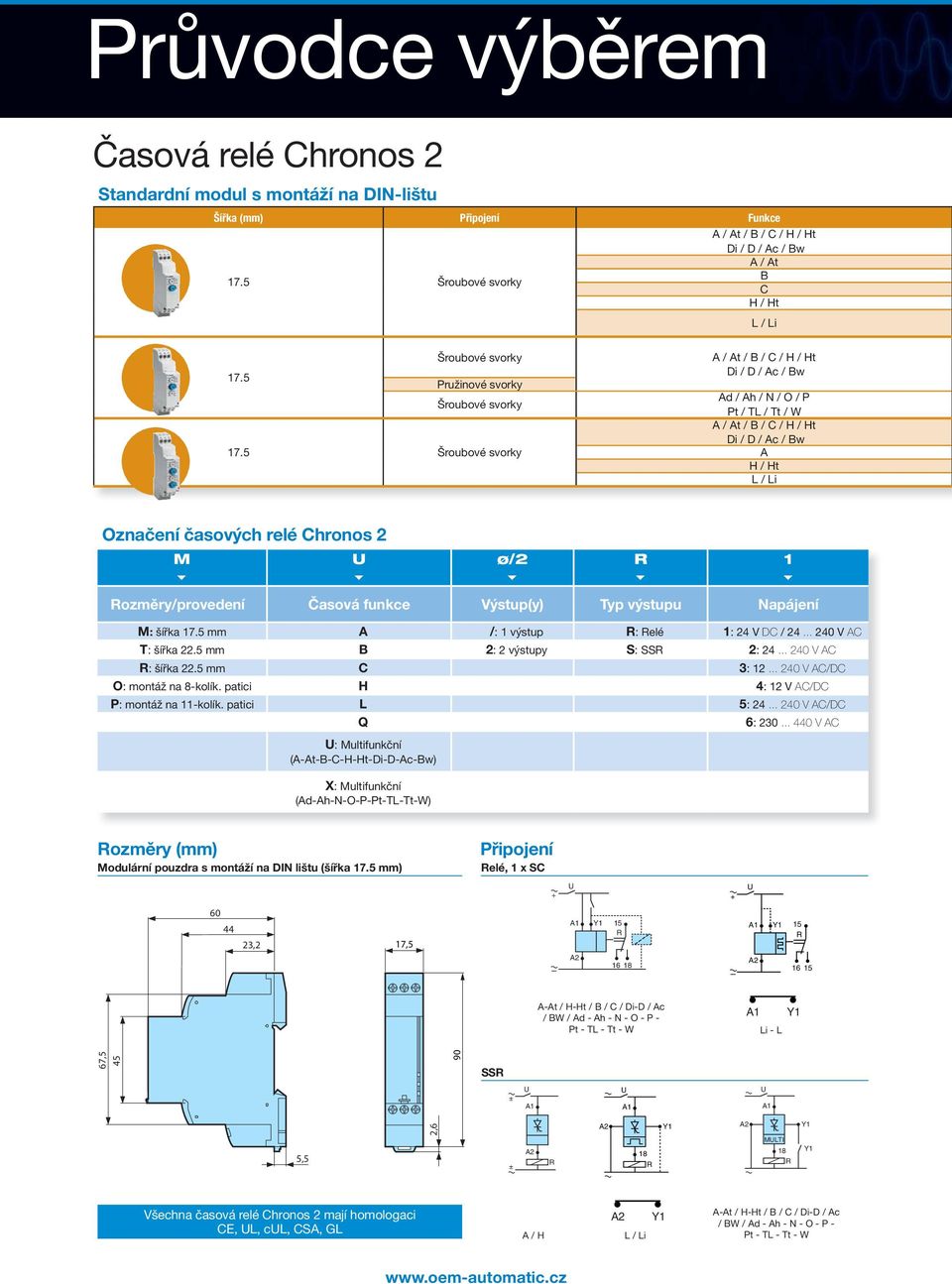

3 Průvodce výběrem Časová relé Chronos 2 Standardní modul s montáží na DIN-lištu Šířka (mm) Připojení Funkce 17.5 Šroubové svorky A / At B C H / Ht L / Li Šroubové svorky 17.5 Pružinové svorky Šroubové svorky 17.5 Šroubové svorky Ad / Ah / N / O / P Pt / TL / Tt / W A H / Ht L / Li Označení časových relé Chronos 2 M ozměry/provedení Časová funkce Výstup(y) Typ výstupu Napájení ø/2 M: šířka 17.5 mm A /: 1 výstup : elé 1: 24 V DC / V AC T: šířka 22.5 mm B 2: 2 výstupy S: SS 2: V AC : šířka 22.5 mm C 3: V AC/DC O: montáž na 8-kolík. patici H 4: 12 V AC/DC P: montáž na 11-kolík. patici L 5: V AC/DC Q 6: V AC : Multifunkční (A-At-B-C-H-Ht-Di-D-Ac-Bw) X: Multifunkční (Ad-Ah-N-O-P-Pt-TL-Tt-W) 1 ozměry (mm) Modulární pouzdra s montáží na DIN lištu (šířka 17.5 mm) Připojení elé, 1 x SC ,2 17, A-At / H-Ht / B / C / Di-D / Ac / BW / Ad - Ah - N - O - P - Pt - TL - Tt - W Li - L 67, SS ± 5,5 2,6 ± 18 MLTI 18 Všechna časová relé Chronos 2 mají homologaci CE, L, cl, CSA, GL A / H L / Li A-At / H-Ht / B / C / Di-D / Ac / BW / Ad - Ah - N - O - P - Pt - TL - Tt - W

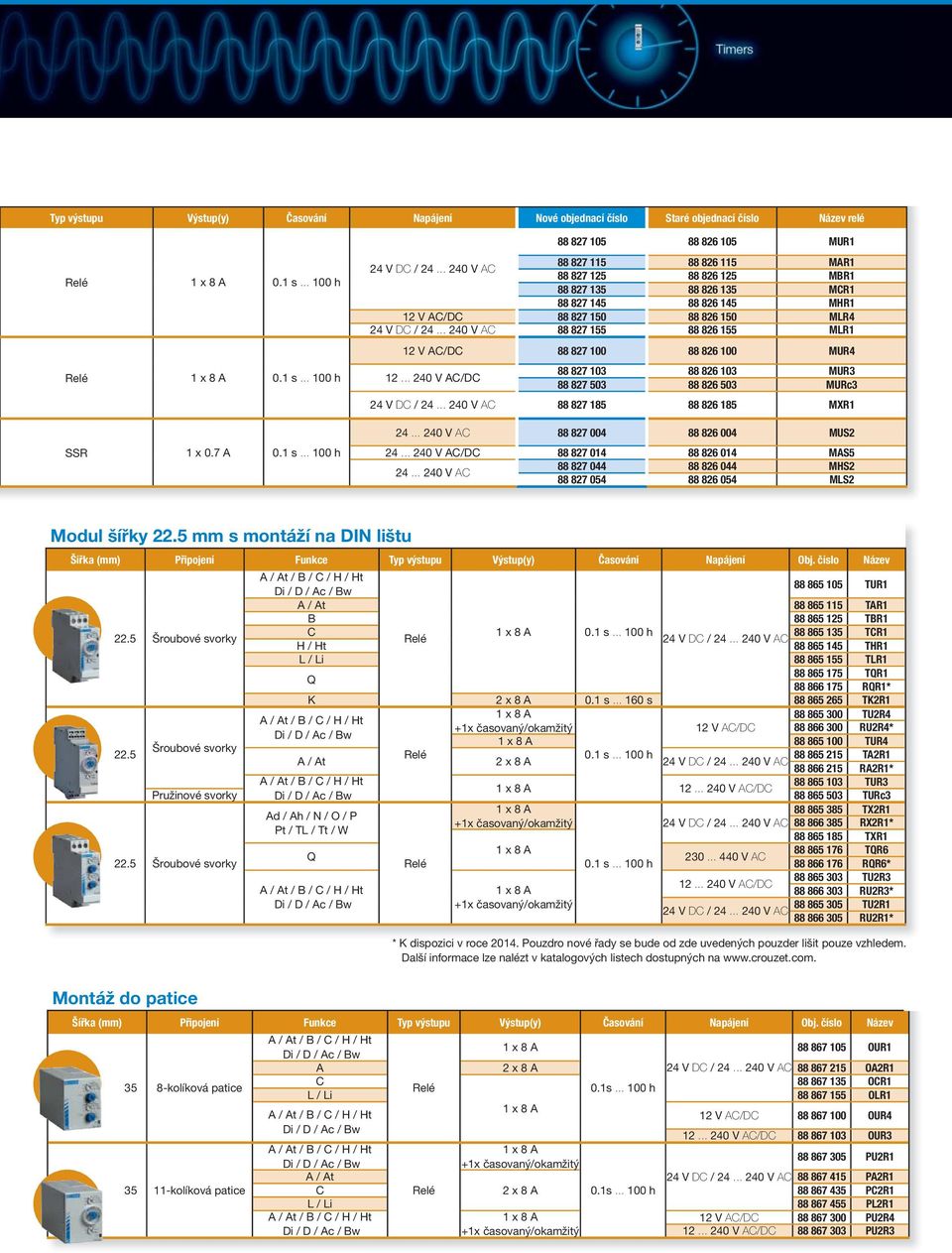

4 Typ výstupu Výstup(y) Časování Napájení Nové objednací číslo Staré objednací číslo Název relé elé 0.1 s h elé 0.1 s h SS 1 x 0.7 A 0.1 s h M1 24 V DC / V AC M MB MC MH1 12 V AC/DC ML4 24 V DC / V AC ML1 12 V AC/DC M M V AC/DC Mc3 24 V DC / V AC MX V AC MS V AC/DC MAS V AC MHS MLS2 Modul šířky 22.5 mm s montáží na DIN lištu Šířka (mm) Připojení Funkce Typ výstupu Výstup(y) Časování Napájení Obj. číslo Název T1 A / At T B TB Šroubové svorky C 0.1 s h TC1 elé 24 V DC / V AC H / Ht TH1 L / Li TL1 Q TQ Q1* K 2 x 8 A 0.1 s s TK T24 12 V AC/DC * T4 Šroubové svorky 22.5 elé 0.1 s h T1 A / At 2 x 8 A 24 V DC / V AC * T V AC/DC Pružinové svorky Tc TX21 Ad / Ah / N / O / P 24 V DC / V AC X21* Pt / TL / Tt / W TX TQ6 Q V AC 22.5 Šroubové svorky elé 0.1 s h Q6* T V AC/DC * T21 24 V DC / V AC * * K dispozici v roce Pouzdro nové řady se bude od zde uvedených pouzder lišit pouze vzhledem. Další informace lze nalézt v katalogových listech dostupných na Montáž do patice Šířka (mm) Připojení Funkce Typ výstupu Výstup(y) Časování Napájení Obj. číslo Název O1 A 2 x 8 A 24 V DC / V AC O kolíková patice C OC1 elé 0.1s h L / Li OL1 12 V AC/DC O V AC/DC O P21 A / At 24 V DC / V AC P kolíková patice C elé 2 x 8 A 0.1s h PC21 L / Li PL21 12 V AC/DC P V AC/DC P23

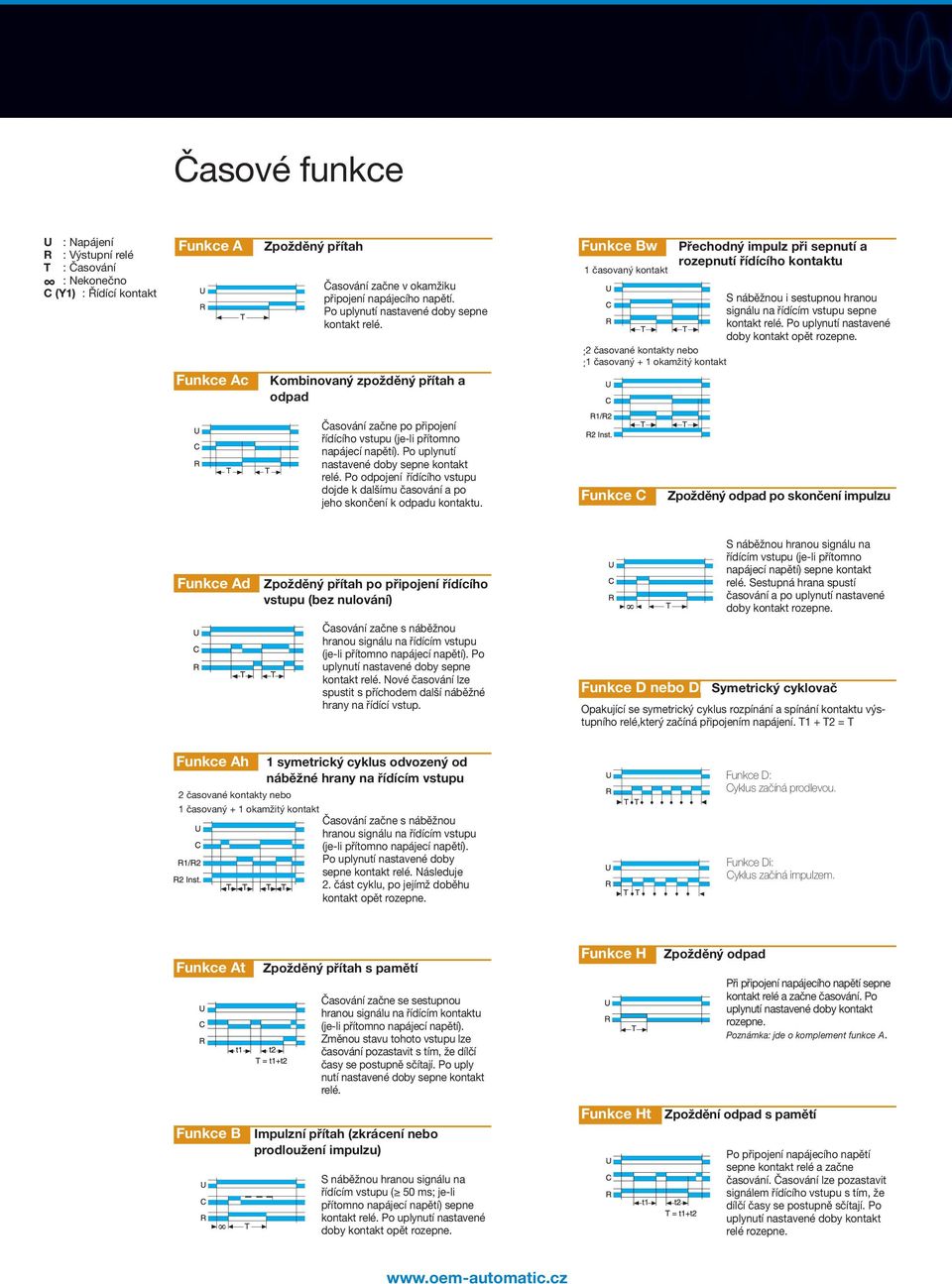

5 Diagramy funkcí Časové funkce : Napájení : Výstupní relé T : Časování : Nekonečno C () : Řídící kontakt Funkce A Funkce Ac Zpožděný přítah Časování začne v okamžiku připojení napájecího napětí. Po uplynutí nastavené doby sepne kontakt relé. Kombinovaný zpožděný přítah a odpad Funkce Bw 1 časovaný kontakt Přechodný impulz při sepnutí a rozepnutí řídícího kontaktu S náběžnou i sestupnou hranou signálu na řídícím vstupu sepne kontakt relé. Po uplynutí nastavené doby kontakt opět rozepne. 2 timers časované or kontakty nebo 21 relays časovaný including + 1 okamžitý 1 instantaneous kontakt Časování začne po připojení řídícího vstupu (je-li přítomno napájecí napětí). Po uplynutí nastavené doby sepne kontakt relé. Po odpojení řídícího vstupu dojde k dalšímu časování a po jeho skončení k odpadu kontaktu. Funkce C Zpožděný odpad po skončení impulzu Funkce Ad Zpožděný přítah po připojení řídícího vstupu (bez nulování) Časování začne s náběžnou hranou signálu na řídícím vstupu (je-li přítomno napájecí napětí). Po uplynutí nastavené doby sepne kontakt relé. Nové časování lze spustit s příchodem další náběžné hrany na řídící vstup. S náběžnou hranou signálu na řídícím vstupu (je-li přítomno napájecí napětí) sepne kontakt relé. Sestupná hrana spustí časování a po uplynutí nastavené doby kontakt rozepne. Funkce D nebo Di Symetrický cyklovač Opakující se symetrický cyklus rozpínání a spínání kontaktu výstupního relé,který začíná připojením napájení. T1 + T2 = T Funkce Ah 1 symetrický cyklus odvozený od náběžné hrany na řídícím vstupu 2 časované kontakty nebo 1 časovaný + 1 okamžitý kontakt přepínatelný Časování začne kontakt s náběžnou spustí hranou signálu na řídícím vstupu (je-li přítomno napájecí napětí). Po uplynutí nastavené doby sepne kontakt relé. Následuje 2. část cyklu, po jejímž doběhu kontakt opět rozepne. Funkce D: Cyklus začíná prodlevou. Funkce Di: Cyklus začíná impulzem. Funkce At Zpožděný přítah s pamětí Časování začne se sestupnou hranou signálu na řídícím kontaktu (je-li přítomno napájecí napětí). Změnou stavu tohoto vstupu lze časování pozastavit s tím, že dílčí časy se postupně sčítají. Po uply nutí nastavené doby sepne kontakt relé. Funkce B Impulzní přítah (zkrácení nebo prodloužení impulzu) S náběžnou hranou signálu na řídícím vstupu ( 50 ms; je-li přítomno napájecí napětí) sepne kontakt relé. Po uplynutí nastavené doby kontakt opět rozepne. Funkce H Zpožděný odpad Při připojení napájecího napětí sepne kontakt relé a začne časování. Po uplynutí nastavené doby kontakt rozepne. Poznámka: jde o komplement funkce A. Funkce Ht Zpoždění odpad s pamětí sepne kontakt relé a začne časování. Časování lze pozastavit signálem řídícího vstupu s tím, že dílčí časy se postupně sčítají. Po uplynutí nastavené doby kontakt relé rozepne.

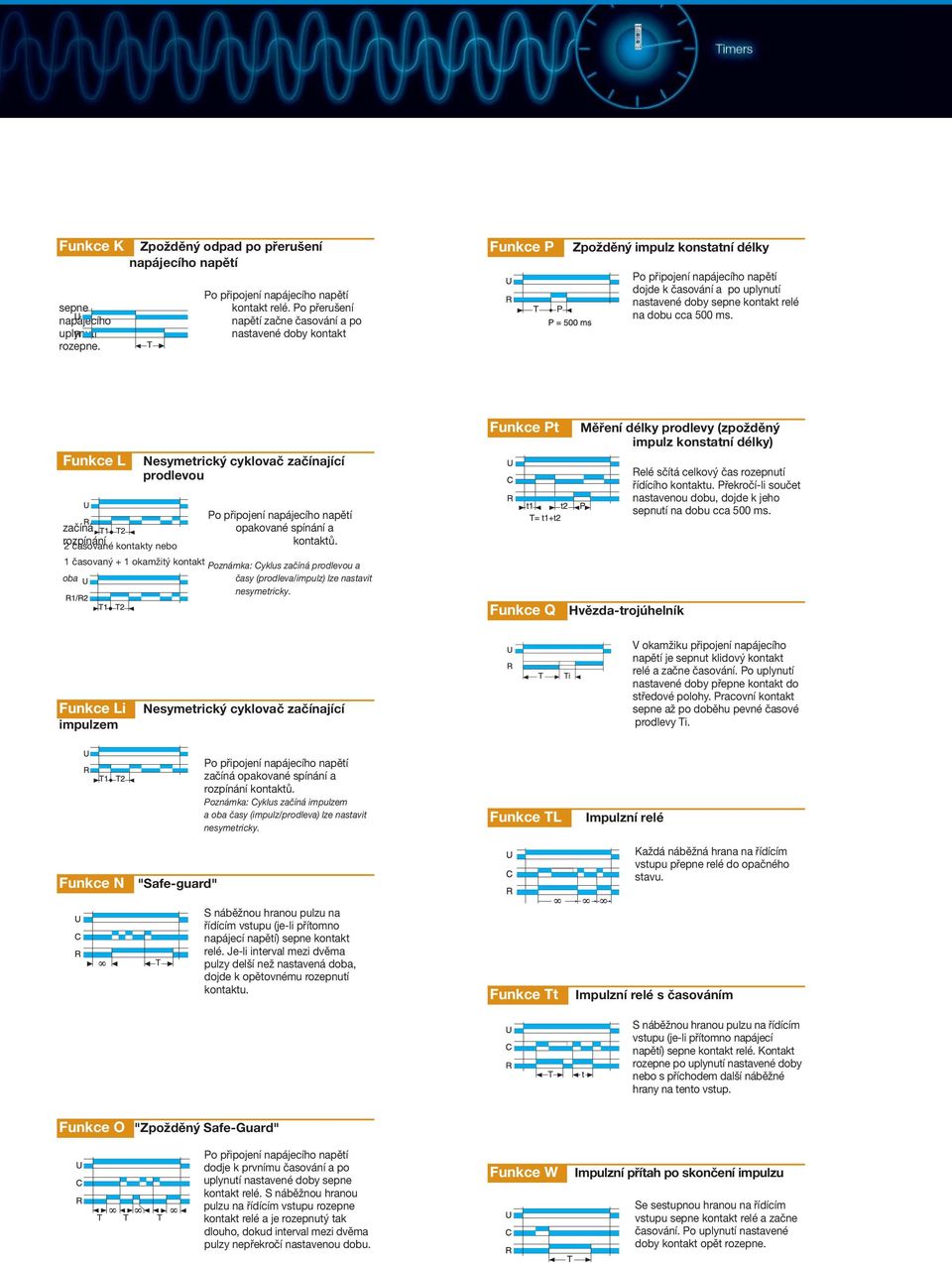

6 Funkce K Zpožděný odpad po přerušení napájecího napětí sepne napájecího uplynutí rozepne. kontakt relé. Po přerušení napětí začne časování a po nastavené doby kontakt Funkce P Zpožděný impulz konstatní délky dojde k časování a po uplynutí nastavené doby sepne kontakt relé na dobu cca 500 ms. Funkce L Nesymetrický cyklovač začínající prodlevou začíná opakované spínání a rozpínání kontaktů. 2 časované kontakty nebo 1 časovaný + 1 okamžitý kontakt Poznámka: Cyklus začíná prodlevou a oba časy (prodleva/impulz) lze nastavit nesymetricky. Funkce Pt Měření délky prodlevy (zpožděný impulz konstatní délky) Funkce Q Hvězda-trojúhelník elé sčítá celkový čas rozepnutí řídícího kontaktu. Překročí-li součet nastavenou dobu, dojde k jeho sepnutí na dobu cca 500 ms. Funkce Li impulzem Nesymetrický cyklovač začínající V okamžiku připojení napájecího napětí je sepnut klidový kontakt relé a začne časování. Po uplynutí nastavené doby přepne kontakt do středové polohy. Pracovní kontakt sepne až po doběhu pevné časové prodlevy Ti. Funkce N "Safe-guard" začíná opakované spínání a rozpínání kontaktů. Poznámka: Cyklus začíná impulzem a oba časy (impulz/prodleva) lze nastavit nesymetricky. S náběžnou hranou pulzu na řídícím vstupu (je-li přítomno napájecí napětí) sepne kontakt relé. Je-li interval mezi dvěma pulzy delší než nastavená doba, dojde k opětovnému rozepnutí kontaktu. Funkce TL Funkce Tt Impulzní relé Každá náběžná hrana na řídícím vstupu přepne relé do opačného stavu. Impulzní relé s časováním S náběžnou hranou pulzu na řídícím vstupu (je-li přítomno napájecí napětí) sepne kontakt relé. Kontakt rozepne po uplynutí nastavené doby nebo s příchodem další náběžné hrany na tento vstup. Funkce O "Zpožděný Safe-Guard" dodje k prvnímu časování a po uplynutí nastavené doby sepne kontakt relé. S náběžnou hranou pulzu na řídícím vstupu rozepne kontakt relé a je rozepnutý tak dlouho, dokud interval mezi dvěma pulzy nepřekročí nastavenou dobu. Funkce W Impulzní přítah po skončení impulzu Se sestupnou hranou na řídícím vstupu sepne kontakt relé a začne časování. Po uplynutí nastavené doby kontakt opět rozepne.

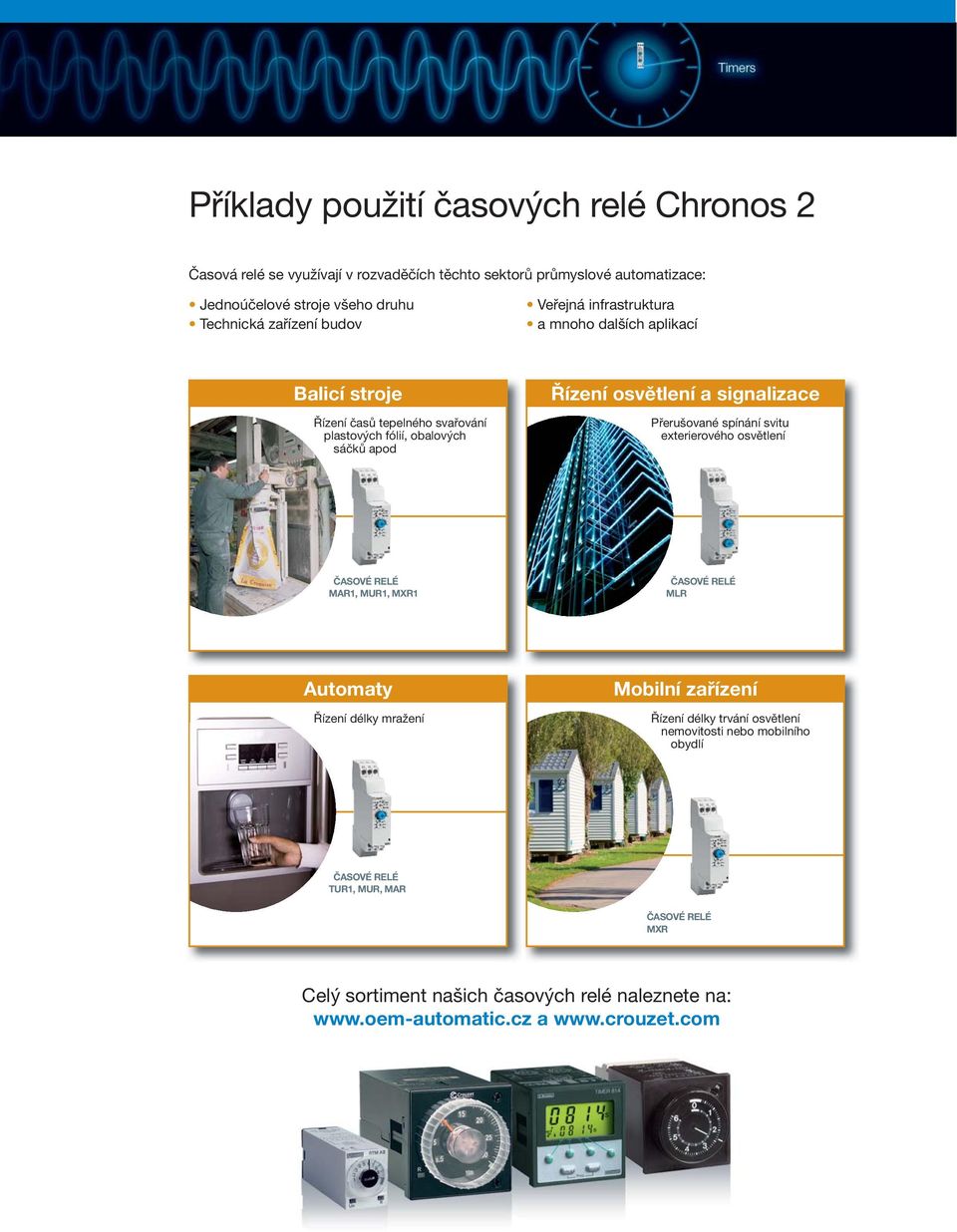

7 Aplikace Příklady použití časových relé Chronos 2 Časová relé se využívají v rozvaděčích těchto sektorů průmyslové automatizace: Jednoúčelové stroje všeho druhu Technická zařízení budov Veřejná infrastruktura a mnoho dalších aplikací Balicí stroje Řízení časů tepelného svařování plastových fólií, obalových sáčků apod Řízení osvětlení a signalizace Přerušované spínání svitu exterierového osvětlení ČASOVÉ ELÉ M, M1, MX1 ČASOVÉ ELÉ ML Automaty Řízení délky mražení Mobilní zařízení Řízení délky trvání osvětlení nemovitosti nebo mobilního obydlí ČASOVÉ ELÉ T1, M, MA ČASOVÉ ELÉ MX Celý sortiment našich časových relé naleznete na: a
