Provozní manuál Kompaktní váha

Transkript

1 KERN & Sohn GmbH Ziegelei 1 D Balingen info@kern-sohn.com Tel: +49-[0] Fax: +49-[0] Internet: Provozní manuál Kompaktní váha KERN FWN Verze /2007 CZ

2 CZ KERN FWN Verze /2007 Provozní manuál Kompaktní váha Obsah 1 Technická data 4 2 Prohlášení o shodě Elektronická kompaktní váha (vhodná pro cejchování) 7 3 Přehled zařízení 8 4 Popis částí 9 5 Základní informace (obecné informace ) Použití v souladu s předurčením Použití v rozporu s předurčením Záruka Dohled nad kontrolními prostředky 11 6 Základní bezpečnostní instrukce Dodržování návodu dle instrukce obsluhy Zaškolení obsluhy 11 7 Transport a uskladnění Kontrola při přejímce Balení 11 8 Rozbalení, umístění a zprovoznění Místo pro provoz Rozbalení Nastavení vodorovné polohy Rozsah dodávky Napájení akumulátory Síťové napájení (opčně) První zprovoznění Kalibrace Proces kalibrace Cejchování Tlačítko a plomba kalibrace 17 9 Vážení Zjednodušené vážení 18 2

3 9.2 Tárování Údržba, utilizace Čištění Udržování provozního stavu Utilizace Pomoc v případě malých poruch 20 3

4 1 Technická data (modely nevhodné pro cejchování) KERN FWN 300-1IP FWN 1K0.5IP Přesnost vážení (d) 0,1 g 0,5 g Rozsah vážení (max.) 300 g 1000 g Reprodukovatelnost 0,1 g 0,5 g Linearita 0,2 g 1 g Doporučovaná kalibrační hmotnost (nedodaná) (třída) Časové rozmezí narůstání signálu (typické) 200 g + 100g (M2) 1000 g (M3) 2 s Rozsah provozní teploty -10 C C Čas ohřevu (na provozní teplotu) Vlhkost vzduchu Jednotky váhy Kryt (šířka. x hl. x výška) (mm) Deska váhy z nerezové oceli (mm) Celková hmotnost kg (netto) Provoz na baterie Ochrana IP (pouze v případě napájení akumulátory) 10 min 10% - 95% (bez kondenzace) g 170 x 220 x x 220 x x 128 0,9 6 x AA 1,5 V IP65 4

5 modely vhodné pro cejchování KERN Přesnost vážení (d) Rozsah vážení (max.) Minimální zatížení (min.) Kalibrační hodnota (e) Třída cejchování Reprodukovatelnost Linearita Doporučovaná kalibrační hmotnost (nedodaná) (třída) Časové rozmezí narůstání signálu (typické) FWN 3K1IPM 1 g 3000 g 20 g 1 g III 1 g 2 g 2000 g g (M2) 2 s Rozsah provozní teploty -10 C C Čas ohřevu Vlhkost vzduchu Jednotky váhy Skříň (šířka. x hl. x výška) (mm) Deska váhy z nerezové oceli (mm) Celková hmotnost kg (netto) Provoz na baterie Ochrana IP (pouze v případě napájení akumulátory) 10 min 10% - 95% (bez kondenzace) g 174 x 220 x x x AA 1,5 V IP65 5

6 2 Prohlášení o shodě Prohlášení o shodě Declaration of conformity for apparatus with CE mark Prohlášení o shodě zařízení s označením CE Déclaration de conformité pour appareils portant la marque CE Declaración de conformidad para aparatos con disitintivo CE Dichiarazione di cofnromitá per apparecchi contrassegnati con la marcatura CE English Česky Français Español Italiano We hereby declare that the product to which this declaration refers conforms with the following standards. Prohlašujeme, že předmětný výrobek je ve shodě s níže uvedenými normami. Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après. Manifestamos en la presente que el producto al que se refiere esta declaración est a de acuerdo con las normas siguientes Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate. Elektronická váha: KERN FWN Získané označení Směrnice 89/336/EEC EMC - elektromagnetická 73/23/EEC LVD nízkonapěťová Normy EN EN Data: Podpis: KERN & Sohn GmbH představenstvo KERN & Sohn GmbH, Ziegelei 1, D Balingen, Tel. +49-[0]7433/9933-0, Fax. +49-[0]7433/

7 2.1 Elektronická kompaktní váha (vhodná pro cejchování) Prohlášení o shodě Declaration of conformity for apparatus with CE mark Prohlášení o shodě zařízení s označením CE Déclaration de conformité pour appareils portant la marque CE Declaración de conformidad para aparatos con disitintivo CE Dichiarazione di cofnromitá per apparecchi contrassegnati con la marcatura CE English Česky Français Español Italiano We hereby declare that the product to which this declaration refers conforms with the following standards. This declaration is only valid with the certificate of conformity by a notified body. Prohlašujeme, že předmětný výrobek je ve shodě s níže uvedenými normami. Předmětné prohlášení je platné pouze v návaznosti na prohlášení o shodě vydané uvedenou notifikační jednotkou. Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après. Cette déclaration est valide seulement avec un certificat de conformité dún organisme notifié. Manifestamos en la presente que el producto al que se refiere esta declaración est a de acuerdo con las normas siguientes Esta declaratión solo será válida acompañada del certificado de conformidad de conformidad de la parte nominal. Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate. Questa dichiarazione sarà valida solo se accompagnata dal certificato di conformità della parte nominale. Elektronická váha: KERN FWN Model: FWN 3K1IPM Směrnice Normy Číslo certifikátu homologace typu WE 90/384/EEC EN T7090 NMI Certifikát vydal Data: Podpis: KERN & Sohn GmbH představenstvo KERN & Sohn GmbH, Ziegelei 1, D Balingen, Tel /9933-0, Fax /

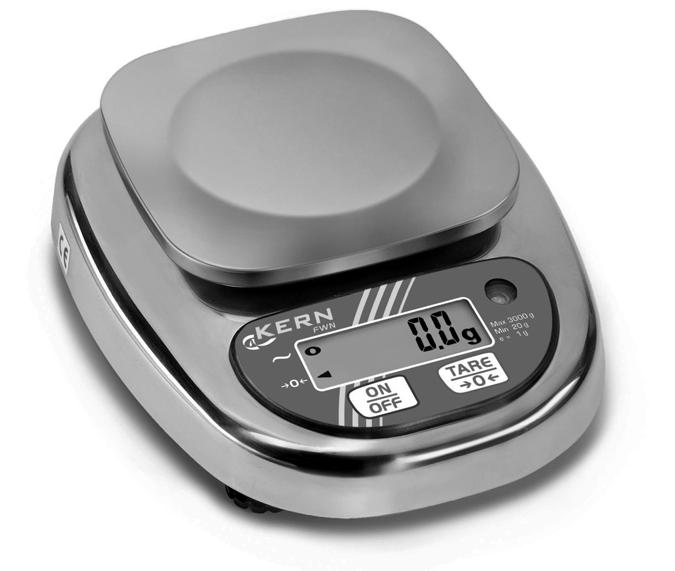

8 3 Přehled zařízení Model FWN 3K1IPM (vhodný pro cejchování) Modely FWN 300-1IP, FWN 1K0.5IP (nevhodné pro cejchování) 8

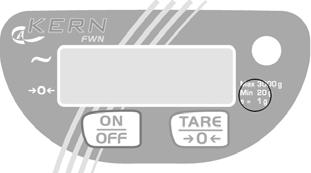

9 4 Popis částí Tlačítko ON/OFF Displej Deska váhy Vodováha Tlačítko RE- NULA (nulování) Modely FWN 300-1IP, FWN 1K0.5IP Tlačítko UNIT (jednotka hmotnosti) ( k t ) Čtyři patky pro nastavení vodorovné polohy Ukazatel STABLE Je viditelný, když je měřená hodnota stabilní. Jednotka hmotnosti, g Ukazatel ZERO Je viditelný, když váha stabilní. Model FWN 3K1IPM Ukazatel NET Je viditelný, když je snímána hmotnost netto. (Použita funkce tárování.) 9

10 5 Základní informace (obecné informace ) 5.1 Použití v souladu s předurčením Předmětná váha slouží k určení hmotnosti (hodnoty vážení) váženého materiálu, který je nutné umístit opatrně ve středu desky váhy. Hodnotu vážení odečteme po dosažení stabilní hodnoty. 5.2 Použití v rozporu s předurčením Váhu nelze použít pro dynamické vážení. Pokud se množství váženého materiálu nepatrně zmenší nebo zvětší, může kompenzační a stabilizační mechanizmus váhy způsobit nepřesnosti vážení (kupř. při pomalém vytékání kapaliny z vážené nádoby.) Desky váhy nesmí být dlouhodobě zatěžovány, jelikož by mohlo dojít k poškození měřicího mechanizmu. Váhu nelze vystavovat nárazům ani přetížení při zohlednění hmotnosti tára, což by rovněž mohlo váhu poškodit. Váhu musíme provozovat v prostředí bez nebezpečí výbuchu, jelikož sériové provedení váhy není nevýbušné. Konstrukci váhy nelze měnit, neboť může dojít k porušení bezpečnostních technických podmínek provozu, chybnému měření a rovněž ke zničení váhy. Váha musí být provozována pouze v souladu s popsanými směrnicemi. Jiné použití vyžaduje písemný souhlas firmy KERN. 5.3 Záruka Na váhu se nevztahuje záruka v případech, když je zjištěno: - nedodržování předepsané instrukce obsluhy - použití v rozporu s předurčením - provádění konstrukčních změn nebo otevírání - mechanické poškození nebo poškození v důsledku působení médií či kapalin - přirozené opotřebení - nesprávné postavení nebo je zjištěna nesprávná elektrická instalace - přetížení měřicího mechanizmu 10

11 5.4 Dohled nad kontrolními prostředky V rámci systému zajištění kvality vážení je třeba pravidelně kontrolovat technické parametry váhy a případně dostupné kontrolní závaží. Z toho důvodu je nutné, aby zodpovědný uživatel určil přiměřený časový harmonogram, druh a rozsah kontroly. Informace týkající se dohledu nad kontrolními prostředky a kontrolními závažími jsou dostupné na webových stránkách firmy KERN ( Kontrolní závaží a váhy je možné rychle a levně zkalibrovat v akreditované laboratoři pro kalibraci DKD (Deutsche Kalibrierdienst) firmy KERN ( navrácení k normě závazné v daném státě). 6 Základní bezpečnostní instrukce 6.1 Dodržování návodu dle instrukce obsluhy Před postavením a zprovozněním váhy je nutné se důkladně seznámit s předmětnou instrukcí obsluhy, a to i v případě předchozích zkušeností s váhami firmy KERN. 6.2 Zaškolení obsluhy Zařízení může provozovat a stanoveným způsobem provádět údržbu zaškolená obsluha. pouze 7 Transport a uskladnění 7.1 Kontrola při přejímce Ihned po obdržení zásilky je nutné ověřit, zda nedošlo k případnému viditelnému poškození, totéž je třeba provést po rozbalení zásilky. 7.2 Balení Všechny části originálního balení je třeba ponechat pro případný zpětný transport, pro který je nutné originální balení použít. Před zpětným transportem je třeba odpojit všechny kabely a volné nebo pohyblivé části. Všechny části, kupř. desku váhy, napáječ apod. je třeba zabezpečit před skluzem a před poškozením. 11

12 8 Rozbalení, umístění a zprovoznění 8.1 Místo pro provoz Váhy byly zkonstruovány tak, aby v normálních provozních podmínkách byly docilovány věrohodné výsledky vážení. Volba správného místa usnadní přesné a rychlé vážení. Kritéria pro volbu místa pro provoz: - postavit váhu na stabilním plochém povrchu; - vyvarovat se extrémních teplot a teplotních výkyvů, kupř. v případě postavení váhy v blízkosti topných těles nebo v místech na něž přímo působí slunečné paprsky; - zabezpečit váhu před působením průvanu způsobeného otevřenými okny a dveřmi; - během vážení váha nesmí být vystavena otřesům; - zabezpečit váhu před vysokou vlhkostí vzduchu, výpary a prachem; - zabezpečit váhu před dlouhodobým působením extrémní vlhkosti. V případě přenesení váhy do teplejšího prostředí může dojít v důsledku kondenzace k jejímu orosení. V tomto případě je třeba váhu odpojenou od napájení 2 hodiny aklimatizovat. - zabezpečit váhu před působením statických nábojů majících zdroj ve váženém materiálu, v nádobě váhy a ve větrném krytu. V případě působení elektromagnetických polí (kupř. vyvolaných mobilními telefony nebo rádiových zařízení ), statických nábojů a v případě nestabilního elektrického napájení je možný výskyt velkých chyb měření. V tomto případě je nutné váhu přemístit nebo zdroj rušení odstranit. Zvláštní ochrana před vlhkostí: V případě napájení akumulátorem váha FWN splňuje požadavky normy DIN EN dle ochrany IP65 a je chráněna proti prachu Váha FWN může být krátkodobě vystavena působení vlhkosti. K čištění můžeme použít vlhký hadřík. 12

13 8.2 Rozbalení Váhu je třeba opatrně vyjmout, sejmout plastikový kryt a postavit na určené místo. 8.3 Nastavení vodorovné polohy Vodorovná poloha se nastaví pomocí šroubů, vzduchová bublina vodováhy se musí nacházet v určené ploše. Upozornění: V modelech nevhodných pro cejchování vodováha se nachází pod deskou váhy Rozsah dodávky Příslušenství: KERN FWN váha deska váhy akumulátory (6 x AA 1,5 V) instrukce obsluhy 8.4 Napájení akumulátory Během výměny akumulátorů by nemělo dojít (vzhledem k možnosti poškození) k nadměrnému přítlaku na misku váhy. Nadměrný přítlak může způsobit poškození váhy. Sejmout kryt a vložit 6 akumulátorů (6 x AA 1,5 V), je třeba dodržovat předepsanou polaritu plus a minus. Z důvodu úspor se váha odpojí automaticky 5 minut po ukončení vážení. Kryt akumulátorů Gumová zátka Zásuvka pro síťové napájeni (Akumulátory nejsou součástí dodávky) Prostor pro akumulátory 13

14 8.5 Síťové napájení (opčně) Hodnota napětí vytisknuta na vnějším síťovém napáječi musí být v souladu s lokálním napětím. Je nutné používat pouze originální síťový napáječ firmy KERN. Používaní jiných napáječů je třeba předem odsouhlasit s firmou Kern. Pozor V případě použití síťového napáječe váha nesplňuje požadavky ochrany IP65. Hodnota napětí vytisknuta na vnějším síťovém napáječi musí být v souladu s lokálním napětím. Je nutné používat pouze originální síťový napáječ firmy KERN. Používaní jiných napáječů je třeba předem odsouhlasit s firmou Kern. Kabel Zástrčka 8.6 První zprovoznění Docilování správných výsledků vážení pomocí elektronických vah je podmíněno přiměřenou teplotou okolí (viz čas ohřevu, kapitola 1). Během ohřevu musí být zapnut proud (ze sítě, popř. z vnitřních zdrojů). Přesnost vážení je závislá na lokální gravitaci. V každém případě je nutné dodržovat instrukce obsažené kapitole Kalibrace. 14

15 8.7 Kalibrace Protože zemská gravitace je proměnlivá, je třeba každou váhu v souladu se zákony fyziky vhodným způsobem kalibrovat (pokud již váha nebyla již kalibrována). Proces kalibrace je třeba provést při prvním zprovoznění, dále při každé změně umístění váhy a rovněž v případě výkyvů teploty okolí. Abychom obdrželi přesné hodnoty měření, doporučuje se dodatečné cyklické kalibrování váhy v rámci běžného provozu. Kalibraci je třeba provést pomocí doporučené kalibrační hmotnosti (viz kapitola 1 Technická data ). Pro kalibraci je možné použít rovněž jiných hmotností (viz tabulka níže), není to však optimální z hlediska měřicí techniky. Model Doporučovaná kalibrační hmotnost Jiné kalibrační hmotnosti, které nejsou optimální z hlediska měřicí techniky FWN 300-1IP 200 g g (M2) 200 g FWN 1K0.5IP 1000 g (M3) 500 g FWN 3K1IPM 2000 g g (M2) 2000 g Informace týkající se kalibračních hmotností se nacházejí na webových stránkách : Proces kalibrace Pro kalibraci musí mít pracovní okolí stabilní parametry, včetně dodržení času ohřevu (viz kapitola 1). Model FWN 3K1IPM (vhodný pro cejchování) Poznámka: V případě cejchovaných vah je možnost kalibrace omezena (viz kapitola 8.9). zapnout váhu tlačítkem [ON/OFF]. zmačknout tlačítko kalibrace (viz kapitola 8.9). Na displeji se objeví ukazatel CAL. zmačknout tlačítko [TARE], objeví se ukazatel CAL 0. počkat, až se objeví ukazatel stabilizace váhy a poté zmačknout tlačítko [TARE]. Objeví se ukazatel CAL F. pro přesnou kalibraci je nutné kalibrační hmotnost postavit uprostřed desky váhy. Počkat, až se objeví ukazatel stabilizace váhy a poté zmačknout tlačítko [TARE ]. na displeji se objeví ukazatel END. Sejmout kalibrační hmotnost, váha se automaticky přepne zpět do procesu vážení. 15

16 Modely FWN 300-1IP, FWN 1K0.5IP (nevhodné pro cejchování) zapnout váhu tlačítkem [ON/OFF]. Zmačknout tlačítka [TARE] i [UNITS], přidržet je zmačknutá a zároveň zmačknout tlačítko [ON/OFF]. na displeji se objeví ukazatel CAL. Poloha tlačítka UNITS pro nastartování funkce kalibrace (není viditelné) Tlačítko UNITS zmačknout tlačítko [TARE], na displeji se objeví ukazatel CAL 0. počkat, až se objeví ukazatel stabilizace váhy a poté zmačknout tlačítko [TARE], na displeji se objeví ukazatel CAL F. pro přesnou kalibraci je nutné kalibrační hmotnost postavit uprostřed desky váhy. Počkat, až se objeví ukazatel stabilizace váhy a poté zmačknout tlačítko [TARE]. na displeji se objeví ukazatel END. Sejmout kalibrační hmotnost, váha se automaticky přepne zpět do procesu vážení. 8.8 Cejchování Obecné informace : V případě, když jsou váhy používány níže uvedeným způsobem, musí být v souladu se směrnicí WE 90/384/EWG cejchovány úředně: a) v obchodním styku, pokud cena zboží je určována na základě jeho zvážení, b) při výrobě léků v lékárnách, pro účely analýzy v nemocničních a farmaceutických laboratořích, c) pro úřední účely, d) při výrobě hotových obalů. V případě pochybností je třeba se obrátit na příslušný úřad pro míry a váhy. 16

17 Údaje týkající se cejchování Váhy vhodné pro cejchování mají přístup na trhy v rámci EU. Pokud má být váha použita v rámci EU, kde je cejchování nutné, pak se musí toto cejchování úředně a pravidelně obnovovat. Opětovné cejchování probíhá v souladu s předpisy závaznými v příslušném statě. Kupř. v Německu platnost cejchování trvá zpravidla 2 roky. Je nutné dodržovat závazné předpisy v daném statě! 8.9 Tlačítko a plomba kalibrace Po cejchování je váha zaplombována ve vyznačeném místě. Cejchování váhy bez plomby je neplatné. Poloha plomby a tlačítka kalibrace: Plomba Tlačítko kalibrace (sejmout kryt) Váha vhodná pro cejchování se nesmí provozovat, když: - Výsledek vážení je za hranicí přípustné chyby. Z toho důvodu je nutné váhu zatěžovat pravidelně kontrolním závažím známé hmotnosti (cca 1/3 maximálního zatížení) a příslušnou hodnotu porovnat s hmotnostním vzorkem. - Byl překročen termín opětovného cejchování.. 17

18 9 Vážení Je nutné věnovat pozornost funkci automatického vypínání. Pokud je dané zařízení zapnuto a je aktivní ukazatel stabilizace, tak po 5 minutách se aktivuje funkce automatického vypínání. Pro odpojení této funkce je nutné současně zmačknout tlačítka [ON/OFF] a [TARE]. Na displeji se objeví ukazatel P-XX a váha se přepne do stavu vážení. 9.1 Zjednodušené vážení Vypnout váhu tlačítkem ON/OFF. Váha je připravena k vážení hned poté, když se objeví ukazatel hmotnosti Položit vážený materiál na váze, znázorní se hodnota vážené hmotnosti. Váhu vypneme tlačítkem ON/OFF. 9.2 Tárování Hmotnost nádoby k vážení je možné určit pomocí zmačknutí tlačítka, během dalších vážení bude na ukazateli hmotnost netto váženého materiálu. Zapnout váhu pomocí tlačítka ON/OFF. Váha je připravena k vážení hned poté, když se objeví ukazatel hmotnosti Položit nádobu na váze, na displeji se ukáže hmotnost nádoby. Pro operaci tárování je nutné zmačknout tlačítko TARE. Hmotnost nádoby se zaznamená v paměti váhy. Do nádoby vložit vážený materiál. Odečíst hmotnost váženého materiálu na displeji. Proces tárování je možné libovolně opakovat, kupř. při vážení několika složek směsi. Hranice je dosažena až v okamžiku vyčerpání celého rozsahu vážení. Po sejmutí nádoby celková hmotnost vykazuje minusovou hodnotu. 18

19 10 Údržba, utilizace 10.1 Čištění Před zahájením čištění musí být váha vypnuta. K čištění nelze použít agresivní čisticí prostředky (rozpouštědla, atd.), váhu je nutné čistit utěrkou při použití jemného mydlového louhu. Voda nesmí proniknout dovnitř a po ukončení čištění je váhu nutné vytřít do sucha měkkou utěrkou. Volně ležící zbytky vzorků/prachu je možné opatrně odstranit pomocí štětce nebo pomocí ručního vysavače. Údaje týkající se zařízení se stupněm ochrany dle DIN EN 60529(IPxx), viz kapitola 7.1. Rozsypaný vážený materiál je nutné ihned odstranit Udržování provozního stavu Zařízení mohou obsluhovat a udržovat v provozu pouze zaškolení pracovníci, autorizováni firmou KERN. Před otevřením musí být váha vypnuta Utilizace Utilizaci obalu a zařízení je nutné provést v souladu s místními závaznými předpisy. 19

20 11 Pomoc v případě malých poruch V případě poruchy je třeba váhu na chvíli vypnout, poté je možné opět vážit. Pomoc: Porucha Možná příčina Ukazatel hmotnosti nesvítí. Váha není zapnuta. Přerušení spojení se sítí (napájecí kabel není připojen/je poškozen). Výpadek síťového napětí. Vybité akumulátory Ukazatel hmotnosti se stále mění Průvan/pohyb vzduchu Vibrace stolu/podloží Deska váhy má kontakt s cizími tělesy - Elektromagnetická pole/statické náboje (volit pro vážení jiné místo, pokud je to možné vyloučit vliv zařízení způsobujícího poruchy) Výsledek vážení je evidentně chybný Ukazatel hmotnosti není vynulovaný Nepravidelná kalibrace. Projevují se extrémní výkyvy teploty. Elektromagnetická pole/statické náboje (volit pro vážení jiné místo, pokud je to možné vyloučit vliv zařízení způsobujícího poruchy) V případě jakýchkoliv jiných signálů chyb je nutné váhu odpojit a znovu zapojit. Jestliže se signál chyby bude objevovat i nadále, je třeba se obrátit na výrobce. 20
