1 Výtahy Schmitt + Sohn s.r.o. Jenišov 116 CZ Karlovy Vary Tel Fax info@schmitt-vytahy.cz service@schmitt-vytahy.cz Sohn Výtahy Schmitt + S CG 2011 Výtah s barveným sklem

2 CG Výtah s barveným sklem

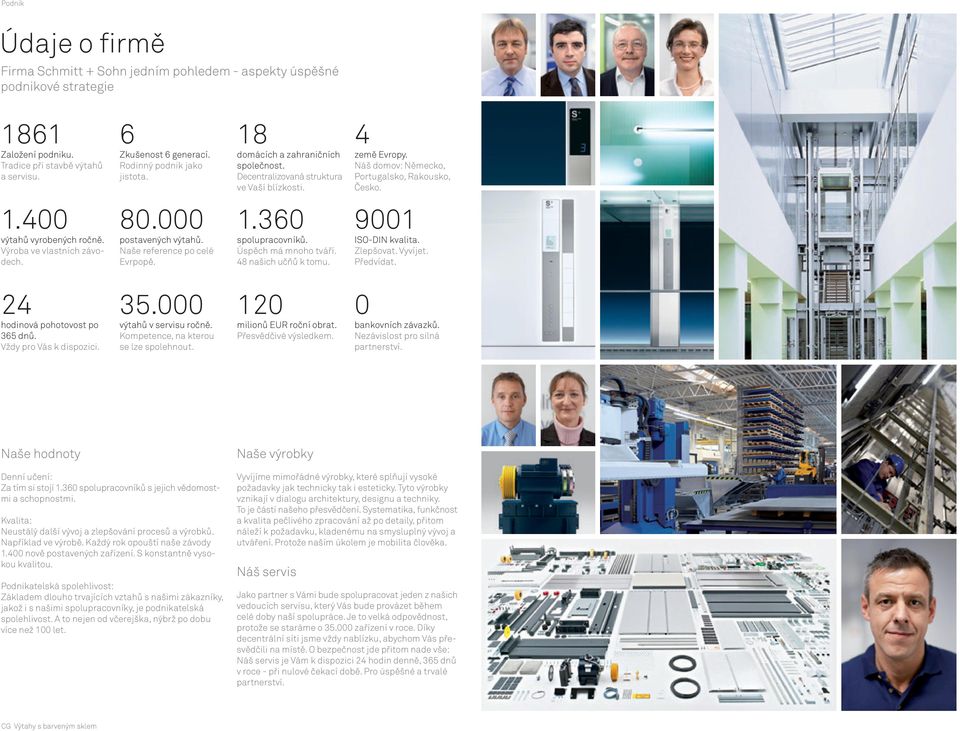

3 Podnik Údaje o firmě Firma Schmitt + Sohn jedním pohledem - aspekty úspěšné podnikové strategie Založení podniku. Tradice při stavbě výtahů a servisu. Zkušenost 6 generací. Rodinný podnik jako jistota. domácích a zahraničních společnost. Decentralizovaná struktura ve Vaší blízkosti. země Evropy. Náš domov: Německo, Portugalsko, Rakousko, Česko výtahů vyrobených ročně. Výroba ve vlastních závodech. postavených výtahů. Naše reference po celé Evrpopě. spolupracovníků. Úspěch má mnoho tváří. 48 našich učňů k tomu hodinová pohotovost po 365 dnů. Vždy pro Vás k dispozici. výtahů v servisu ročně. Kompetence, na kterou se lze spolehnout. milionů EUR roční obrat. Přesvědčivé výsledkem. ISO-DIN kvalita. Zlepšovat. Vyvíjet. Předvídat. bankovních závazků. Nezávislost pro silná partnerství. Naše hodnoty Denní učení: Za tím si stojí spolupracovníků s jejich vědomostmi a schopnostmi. Kvalita: Neustálý další vývoj a zlepšování procesů a výrobků. Například ve výrobě. Každý rok opouští naše závody nově postavených zařízení. S konstantně vysokou kvalitou. Podnikatelská spolehlivost: Základem dlouho trvajících vztahů s našimi zákazníky, jakož i s našimi spolupracovníky, je podnikatelská spolehlivost. A to nejen od včerejška, nýbrž po dobu více než 100 let. Naše výrobky Vyvíjíme mimořádné výrobky, které splňují vysoké požadavky jak technicky tak i esteticky. Tyto výrobky vznikají v dialogu architektury, designu a techniky. To je částí našeho přesvědčení. Systematika, funkčnost a kvalita pečlivého zpracování až po detaily, přitom náleží k požadavku, kladenému na smysluplný vývoj a utváření. Protože naším úkolem je mobilita člověka. Náš servis Jako partner s Vámi bude spolupracovat jeden z našich vedoucích servisu, který Vás bude provázet během celé doby naší spolupráce. Je to velká odpovědnost, protože se staráme o zařízení v roce. Díky decentrální síti jsme vždy nablízku, abychom Vás přesvědčili na místě. O bezpečnost jde přitom nade vše: Náš servis je Vám k dispozici 24 hodin denně, 365 dnů v roce - při nulové čekací době. Pro úspěšné a trvalé partnerství.

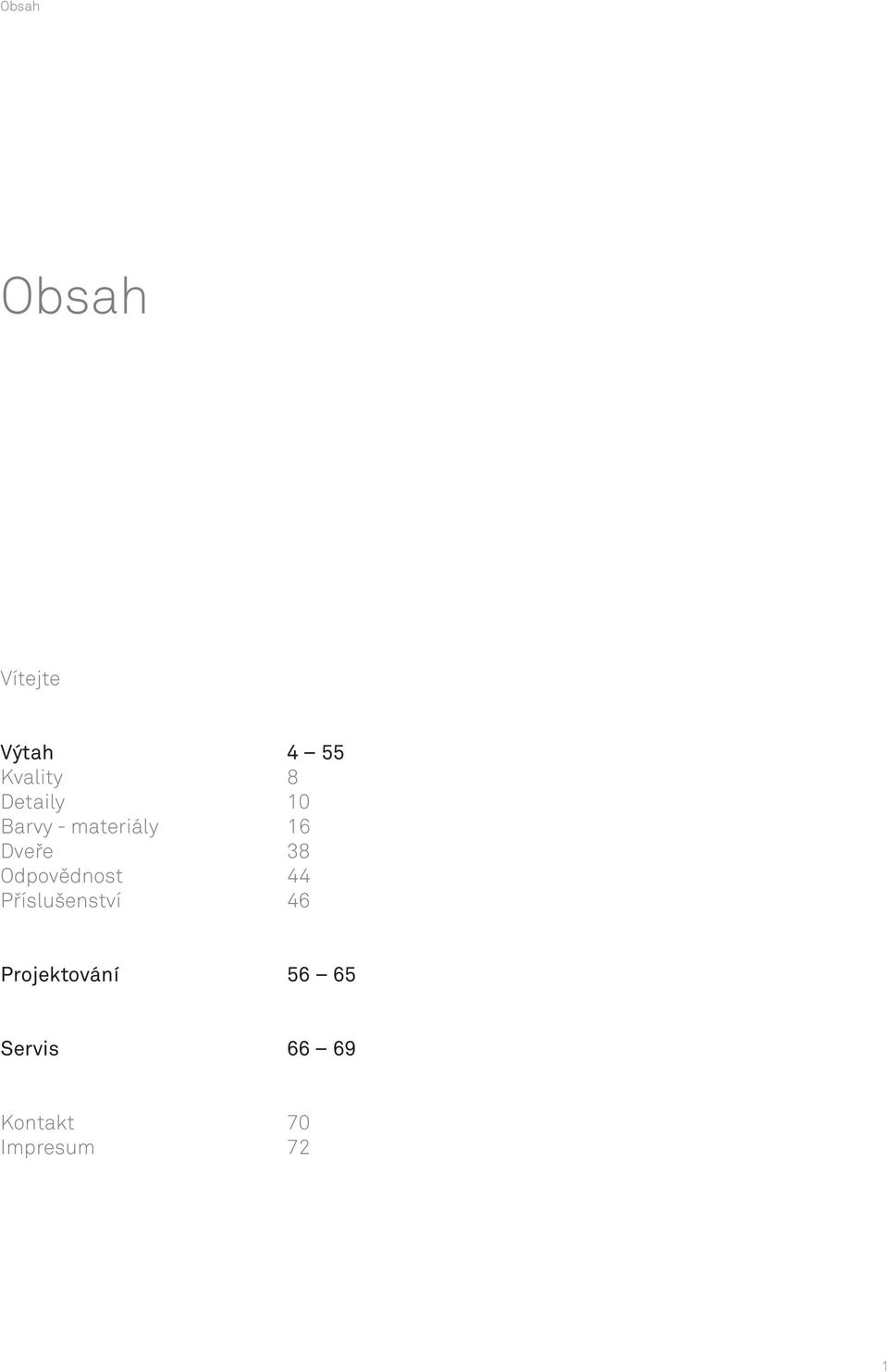

4 Obsah Obsah Vítejte Výtah 4 55 Kvality 8 Detaily 10 Barvy - materiály 16 Dveře 38 Odpovědnost 44 Příslušenství 46 Projektování Servis Kontakt 70 Impresum 72 1

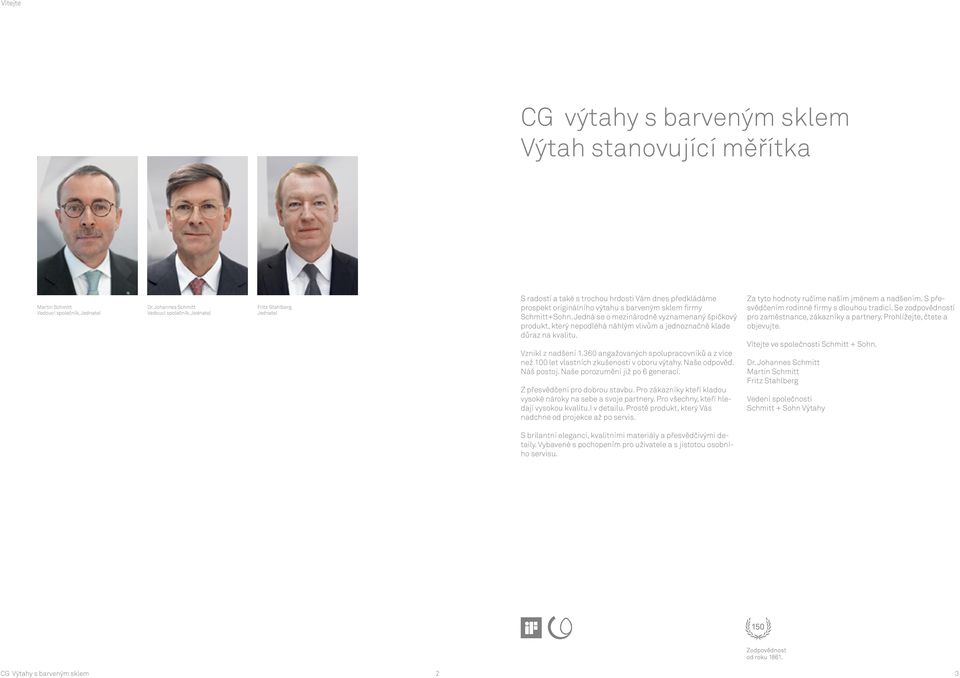

5 Vítejte CG výtahy s barveným sklem Výtah stanovující měřítka Martin Schmitt Vedoucí společník, Jednatel Dr. Johannes Schmitt Vedoucí společník, Jednatel Fritz Stahlberg Jednatel S radostí a také s trochou hrdosti Vám dnes předkládáme prospekt originálního výtahu s barveným sklem firmy Schmitt+Sohn. Jedná se o mezinárodně vyznamenaný špičkový produkt, který nepodléhá náhlým vlivům a jednoznačně klade důraz na kvalitu. Vznikl z nadšení angažovaných spolupracovníků a z více než 100 let vlastních zkušeností v oboru výtahy. Naše odpověď. Náš postoj. Naše porozumění již po 6 generací. Z přesvědčení pro dobrou stavbu. Pro zákazníky kteří kladou vysoké nároky na sebe a svoje partnery. Pro všechny, kteří hledají vysokou kvalitu.i v detailu. Prostě produkt, který Vás nadchne od projekce až po servis. Za tyto hodnoty ručíme naším jménem a nadšením. S přesvědčením rodinné firmy s dlouhou tradicí. Se zodpovědností pro zaměstnance, zákazníky a partnery. Prohlížejte, čtete a objevujte. Vítejte ve společnosti Schmitt + Sohn. Dr. Johannes Schmitt Martin Schmitt Fritz Stahlberg Vedení společnosti Schmitt + Sohn Výtahy S brilantní elegancí, kvalitními materiály a přesvědčivými detaily. Vybavené s pochopením pro uživatele a s jistotou osobního servisu. 2 3

6 Výtah CG Výtah s barveným sklem 4 5

7 Výtah CG Výtah s barveným sklem Nárok Postoj Vyjádření Z přesvědčení vytvářet přetrvávající hodnoty 6 7

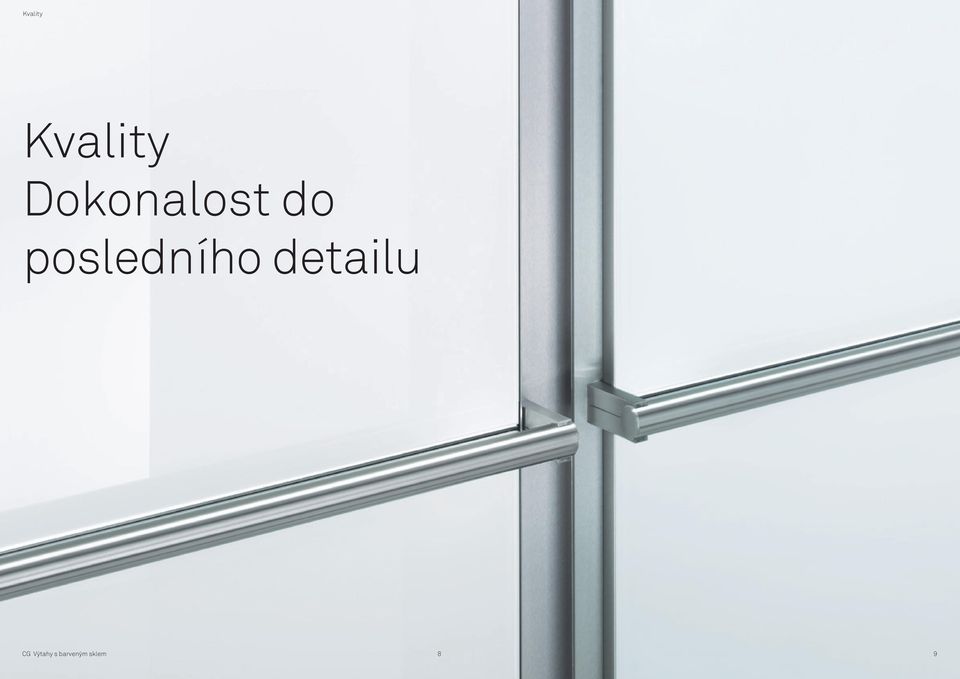

8 Kvality Kvality Dokonalost do posledního detailu 8 9

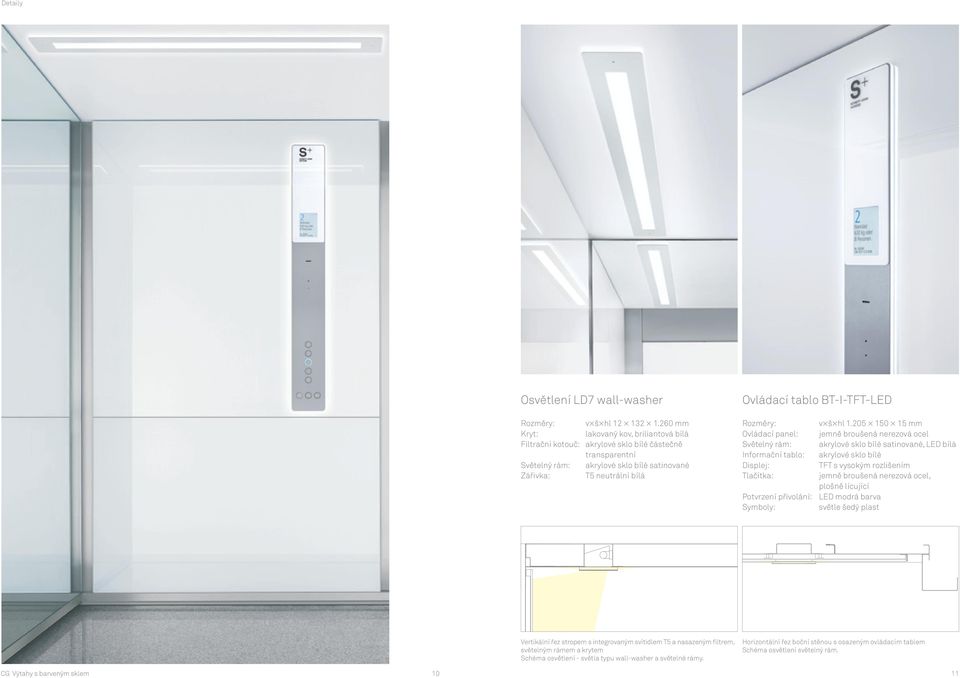

9 Detaily Osvětlení LD7 wall-washer Ovládací tablo BT-I-TFT-LED Rozměry: v š hl mm Kryt: lakovaný kov, briliantová bílá Filtrační kotouč: akrylové sklo bílé částečně transparentní Světelný rám: akrylové sklo bílé satinované Zářivka: T5 neutrální bílá Rozměry: Ovládací panel: Světelný rám: Informační tablo: Displej: Tlačítka: Potvrzení přivolání: Symboly: v š hl mm jemně broušená nerezová ocel akrylové sklo bílé satinované, LED bílá akrylové sklo bílé TFT s vysokým rozlišením jemně broušená nerezová ocel, plošně lícující LED modrá barva světle šedý plast Vertikální řez stropem s integrovaným svítidlem T5 a nasazeným filtrem, světelným rámem a krytem Schéma osvětlení - světla typu wall-washer a světelné rámy. Horizontální řez boční stěnou s osazeným ovládacím tablem Schéma osvětlení světelný rám

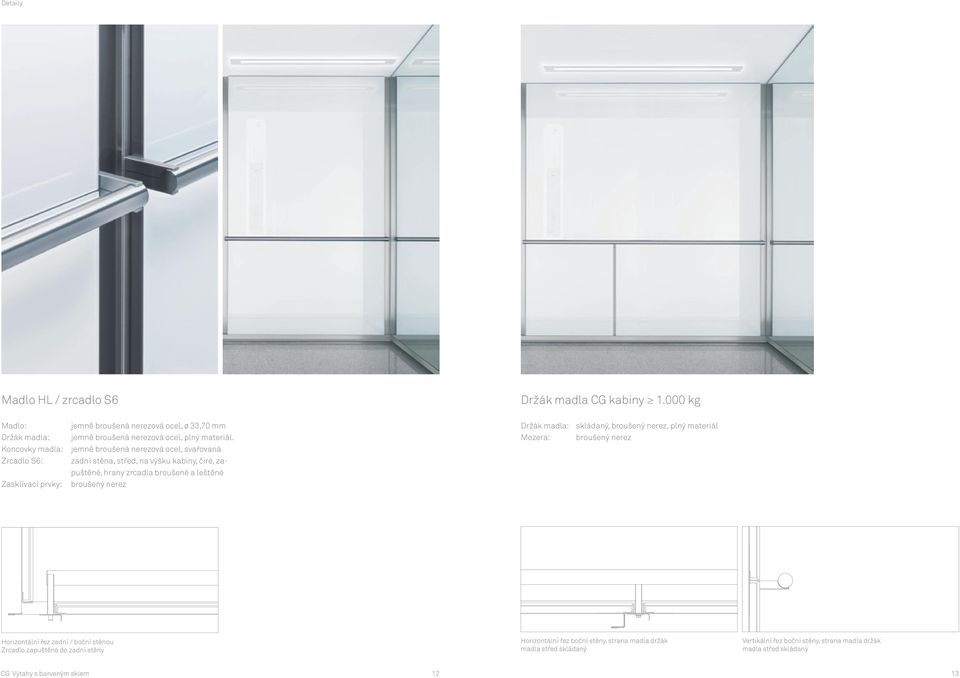

10 Detaily Madlo HL / zrcadlo S6 Držák madla CG kabiny kg Madlo: jemně broušená nerezová ocel, ø 33,70 mm Držák madla: skládaný, broušený nerez, plný materiál Držák madla: jemně broušená nerezová ocel, plný materiál. Mezera: broušený nerez Koncovky madla: jemně broušená nerezová ocel, svařovaná Zrcadlo S6: zadní stěna, střed, na výšku kabiny, čiré, zapuštěné, hrany zrcadla broušené a leštěné Zasklívací prvky: broušený nerez Horizontální řez zadní / boční stěnou Zrcadlo zapuštěné do zadní stěny Horizontální řez boční stěny, strana madla držák madla střed skládaný Vertikální řez boční stěny, strana madla držák madla střed skládaný 12 13

11 Detaily Barvené sklo zasklívací prvky / lišta Podlaha / okopová lišta / zrcadlo S6 Zasklívací prvky: Lišta: broušený nerez broušený nerez Podlaha: Okopová lišta: žula 90 světle šedá jemně broušená nerez ocel Horizontální řez boční stěny barvené sklo, zasklívací prvky Vertikální řez boční stěny barvené sklo, lišta Vertikální řez zadní stěnou / podlahou Okopová lišta. Skryté velkoryse dimenzované větrání kabiny pod okopovou lištou 14 15

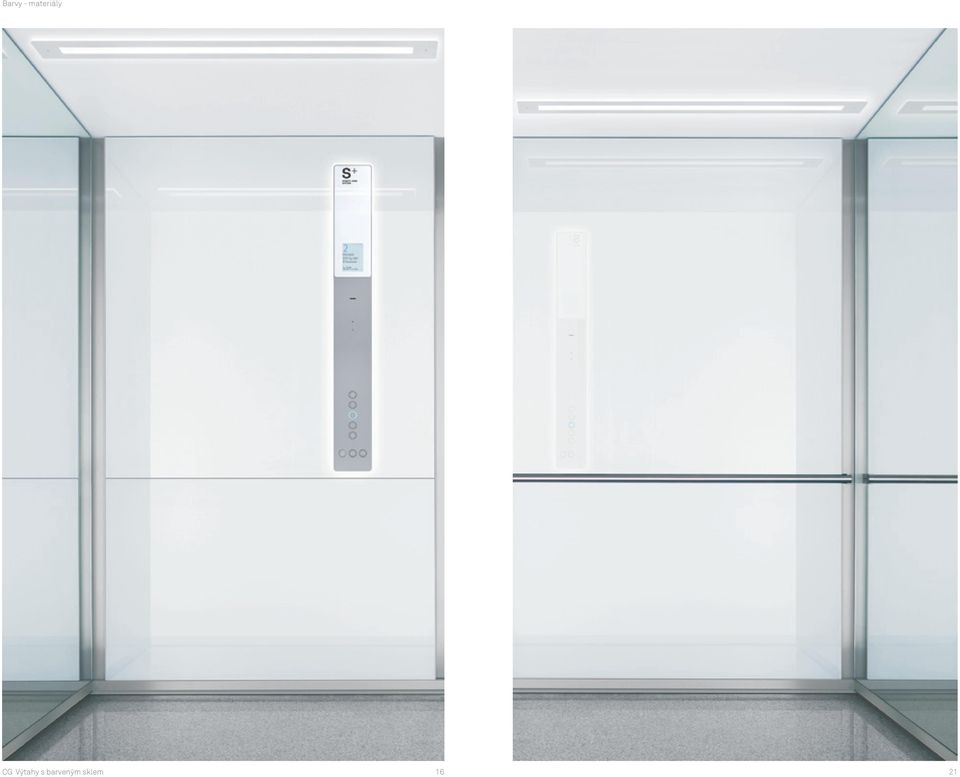

12 Barvy - materiály 16 21

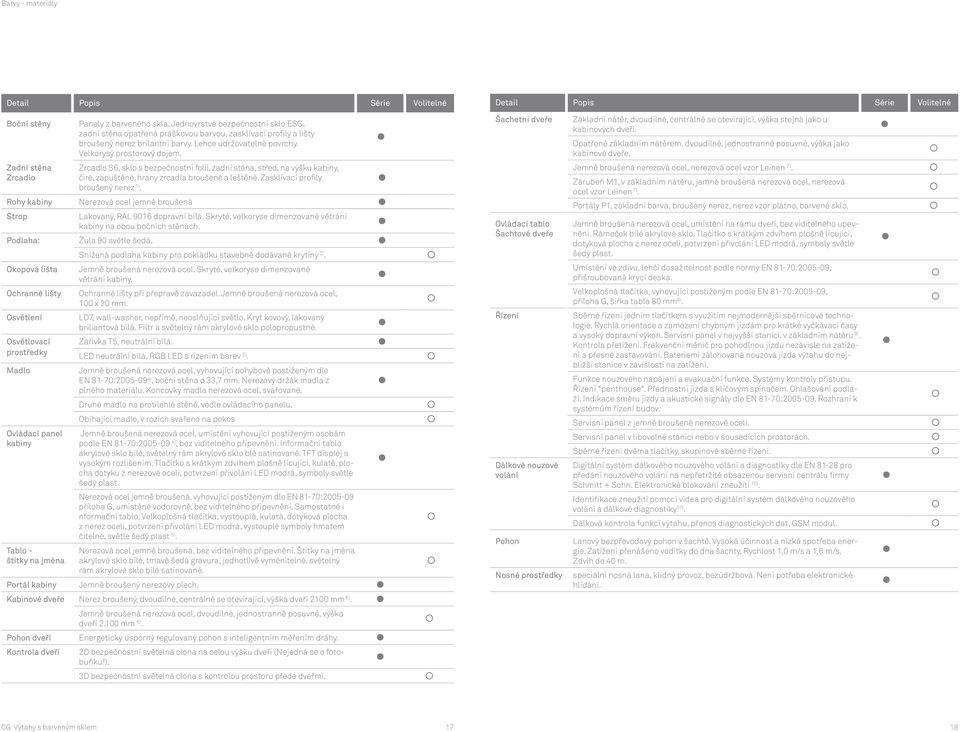

13 Barvy - materiály Detail Popis Série Volitelné Detail Popis Série Volitelné Boční stěny Panely z barveného skla. Jednovrstvé bezpečnostní sklo ESG, zadní stěna opatřená práškovou barvou, zasklívací profily a lišty broušený nerez brilantní barvy. Lehce udržovatelné povrchy. Velkorysý prostorový dojem. Šachetní dveře Základní nátěr, dvoudílné, centrálně se otevírající, výška stejná jako u kabinových dveří. Opatřené základním nátěrem, dvoudílné, jednostranné posuvné, výška jako kabinové dveře. Zadní stěna Zrcadlo Rohy kabiny Strop Podlaha: Okopová lišta Ochranné lišty Osvětlení Osvětlovací prostředky Madlo Ovládací panel kabiny Tablo - štítky na jména Portál kabiny Zrcadlo S6, sklo s bezpečnostní folií, zadní stěna, střed, na výšku kabiny, čiré, zapuštěné, hrany zrcadla broušené a leštěné. Zasklívací profily broušený nerez 1). Nerezová ocel jemně broušená Lakovaný, RAL 9016 dopravní bílá. Skryté, velkoryse dimenzované větrání kabiny na obou bočních stěnách. Žula 90 světle šedá. Snížená podlaha kabiny pro pokládku stavebně dodávané krytiny 2). Jemně broušená nerezová ocel. Skryté, velkoryse dimenzované větrání kabiny. Ochranné lišty při přepravě zavazadel. Jemně broušená nerezová ocel, 100 x 20 mm. LD7, wall-washer, nepřímé, neoslňující světlo. Kryt kovový, lakovaný briliantová bílá. Filtr a světelný rám akrylové sklo polopropustné. Zářivka T5, neutrální bílá. LED neutrální bílá, RGB LED s rízením barev 3). Jemně broušená nerezová ocel, vyhovující pohybově postiženým dle EN 81-70: ), boční stěna ø 33,7 mm. Nerezový držák madla z plného materiálu. Koncovky madla nerezová ocel, svařované. Druhé madlo na protilehlé stěně, vedle ovládacího panelu. Obíhající madlo, v rozích svařeno na pokos Jemně broušená nerezová ocel, umístění vyhovující postiženým osobám podle EN 81-70: ), bez viditelného připevnění. Informační tablo akrylové sklo bílé, světelný rám akrylové sklo blé satinované. TFT displej s vysokým rozlišením. Tlačítko s krátkým zdvihem plošně lícující, kulaté, plocha dotyku z nerezové oceli, potvrzení přivolání LED modrá, symboly světle šedý plast. Nerezová ocel jemně broušená, vyhovující postiženým dle EN 81-70: příloha G, umístěné vodorovně, bez viditelného připevnění. Samostatné i nformační tablo. Velkoplošná tlačítka, vystouplá, kulatá, dotyková plocha z nerez oceli, potvrzení přivolání LED modrá, vystouplé symboly hmatem čitelné, světle šedý plast 5). Nerezová ocel jemně broušená, bez viditelného připevnění. Štítky na jména akrylové sklo bílé, tmavě šedá gravura, jednotlivě vyměnitelné. světelný rám akrylové sklo bílé satinované. Jemně broušený nerezový plech. Ovládací tablo Šachtové dveře Řízení Dálkové nouzové volání Pohon Nosné prostředky Jemně broušená nerezová ocel, nerezová ocel vzor Leinen 7). Zárubeň M1, v základním nátěru, jemně broušená nerezová ocel, nerezová ocel vzor Leinen 7). Portály P1, základní barva, broušený nerez, nerez vzor plátno, barvené sklo. Jemně broušená nerezová ocel, umístění na rámu dveří, bez viditelného upevnění. Rámeček bílé akrylové sklo. Tlačítko s krátkým zdvihem plošně lícující, dotyková plocha z nerez oceli, potvrzení přivolání LED modrá, symboly světle šedý plast. Umístění ve zdivu, lehčí dosažitelnost podle normy EN 81-70: , přišroubovaná krycí deska. Velkoplošná tlačítka, vyhovující postiženým podle EN 81-70: , příloha G, šířka tabla 80 mm 8). Sběrné řízení jedním tlačítkem s využitím nejmodernější sběrnicové technologie. Rychlá orientace a zamezení chybným jízdám pro krátké vyčkávací časy a vysoký dopravní výkon. Servisní panel v nejvyšší stanici, v základním nátěru 9). Kontrola přetížení. Frekvenční měnič pro pohodlnou jízdu nezávisle na zatížení a přesné zastavování. Bateriemi zálohovaná nouzová jízda výtahu do nejbližší stanice v závislosti na zatížení. Funkce nouzového napájení a evakuační funkce. Systémy kontroly přístupu. Řízení "penthouse". Přednostní jízda s klíčovým spínačem. Ohlašování podlaží. Indikace směru jízdy a akustické signály dle EN 81-70: Rozhraní k systémům řízení budov. Servisní panel z jemně broušené nerezové oceli. Servisní panel v libovolné stanici nebo v sousedících prostorách. Sběrné řízení dvěma tlačítky, skupinové sběrné řízení. Digitální systém dálkového nouzového volání a diagnostiky dle EN pro předání nouzového volání na nepřetržitě obsazenou servisní centrálu firmy Schmitt + Sohn. Elektronické blokování zneužití 10). Identifikace zneužití pomocí videa pro digitální systém dálkového nouzového volání a dálkové diagnostiky 10). Dálková kontrola funkcí výtahu, přenos diagnostických dat, GSM modul. Lanový bezpřevodový pohon v šachtě. Vysoká účinnost a nízká spotřeba energie. Zatížení přenášeno vodítky do dna šachty. Rychlost 1,0 m/s a 1,6 m/s. Zdvih do 40 m. speciální nosná lana, klidný provoz, bezúdržbová. Není potřeba elektronické hlídání. Kabinové dveře Nerez broušený, dvoudílné, centrálně se otevírající, výška dveří 2100 mm 6). Jemně broušená nerezová ocel, dvoudílné, jednostranně posuvné, výška dveří mm 6). Pohon dveří Energeticky úsporný regulovaný pohon s inteligentním měřením dráhy. Kontrola dveří 2D bezpečnostní světelná clona na celou výšku dveří (Nejedná se o fotobuňku!). 3D bezpečnostní světelná clona s kontrolou prostoru přede dveřmi

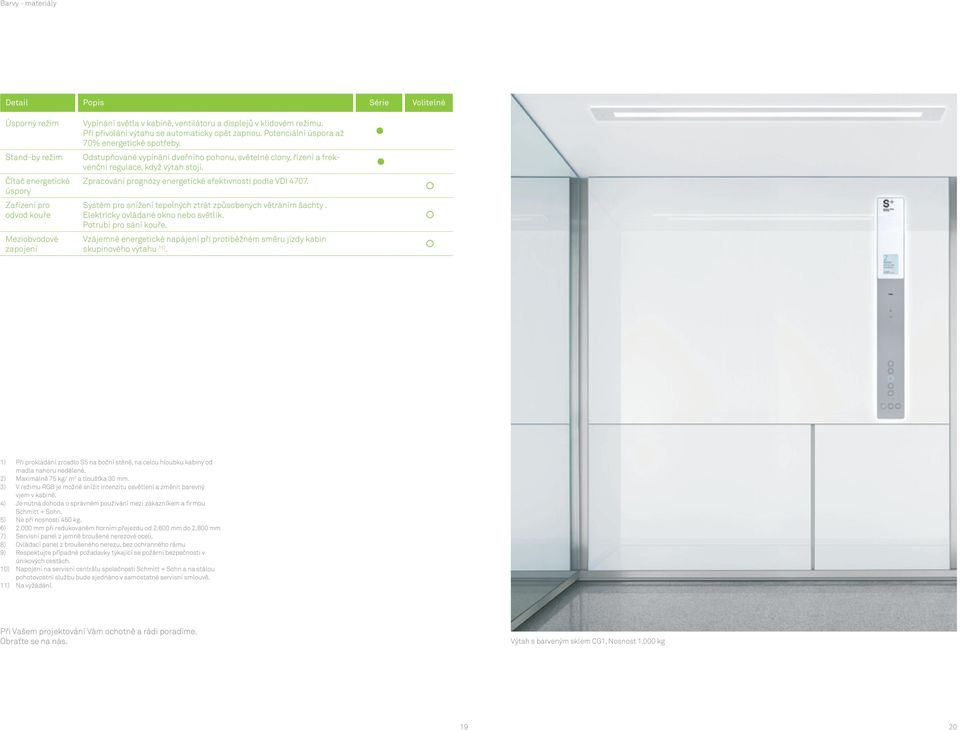

14 Barvy - materiály Detail Popis Série Volitelné Úsporný režim Stand-by režim Čítač energetické úspory Zařízení pro odvod kouře Meziobvodové zapojení Vypínání světla v kabině, ventilátoru a displejů v klidovém režimu. Při přivolání výtahu se automaticky opět zapnou. Potenciální úspora až 70% energetické spotřeby. Odstupňované vypínání dveřního pohonu, světelné clony, řízení a frekvenční regulace, když výtah stojí. Zpracování prognózy energetické efektivnosti podle VDI Systém pro snížení tepelných ztrát způsobených větráním šachty. Elektricky ovládané okno nebo světlík. Potrubí pro sání kouře. Vzájemné energetické napájení při protiběžném směru jízdy kabin skupinového výtahu 11). 1) Při prokládání zrcadlo S5 na boční stěně, na celou hloubku kabiny od madla nahoru nedělené. 2) Maximálně 75 kg/ m 2 a tloušťka 30 mm. 3) V režimu RGB je možné snížit intenzitu osvětlení a změnit barevný vjem v kabině. 4) Je nutná dohoda o správném používání mezi zákazníkem a firmou Schmitt + Sohn. 5) Ne při nosnosti 450 kg. 6) mm při redukovaném horním přejezdu od mm do mm 7) Servisní panel z jemně broušené nerezové oceli. 8) Ovládací panel z broušeného nerezu, bez ochranného rámu 9) Respektujte případné požadavky týkající se požární bezpečnosti v únikových cestách. 10) Napojení na servisní centrálu společnosti Schmitt + Sohn a na stálou pohotovostní službu bude sjednáno v samostatné servisní smlouvě. 11) Na vyžádání. Při Vašem projektování Vám ochotně a rádi poradíme. Obraťte se na nás. Výtah s barveným sklem CG1, Nosnost kg 19 20

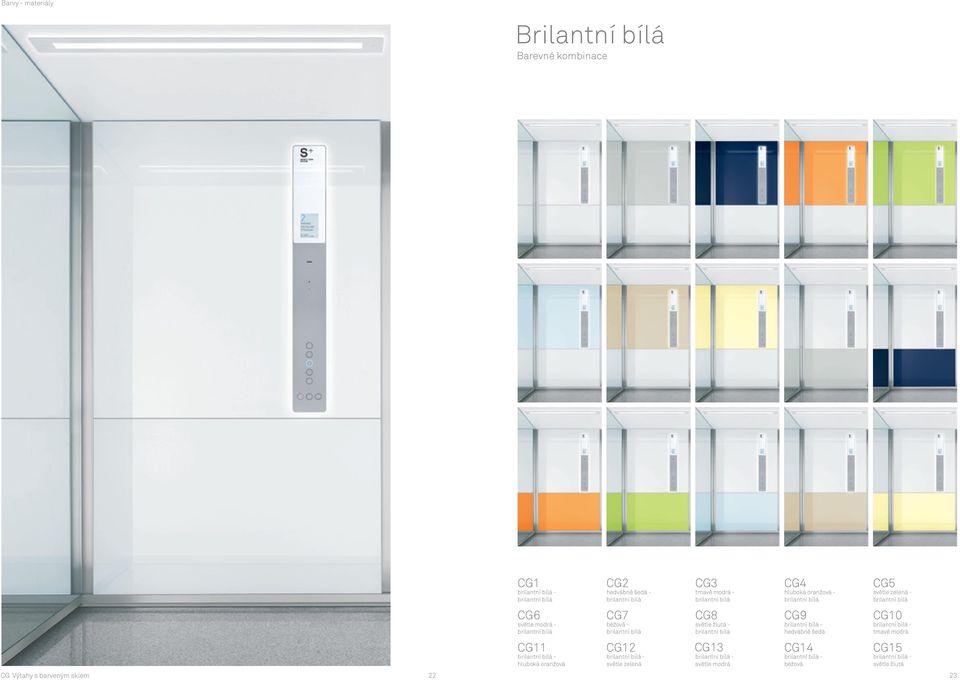

15 Barvy - materiály Brilantní bílá Barevné kombinace CG1 brilantní bílá - brilantní bílá CG2 hedvábně šedá - brilantní bílá CG3 tmavě modrá - brilantní bílá CG4 hluboká oranžová - brilantní bílá CG5 světle zelená - brilantní bílá CG6 světle modrá - brilantní bílá CG7 béžová - brilantní bílá CG8 světle žlutá - brilantní bílá CG9 brilantní bílá - hedvábně šedá CG10 brilantní bílá - tmavě modrá CG11 brilantní bílá - hluboká oranžová CG12 brilantní bílá - světle zelená CG13 brilantní bílá - světle modrá CG14 brilantní bílá - béžová CG15 brilantní bílá - světle žlutá 22 23

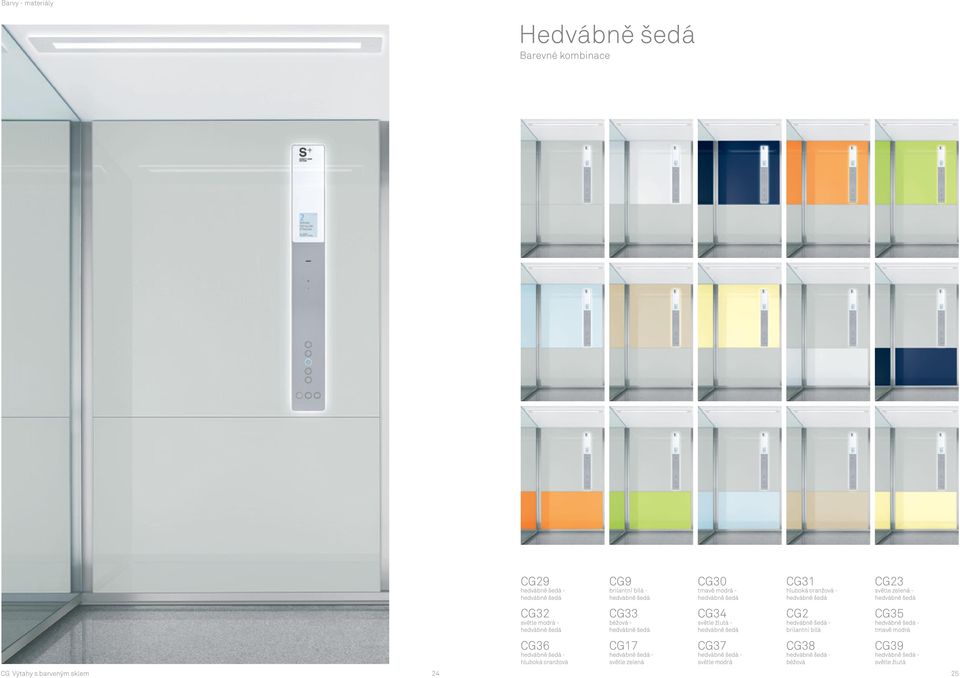

16 Barvy - materiály Hedvábně šedá Barevné kombinace CG29 hedvábně šedá - hedvábně šedá CG32 světle modrá - hedvábně šedá CG36 hedvábně šedá - hluboká oranžová CG9 brilantní bílá - hedvábně šedá CG33 béžová - hedvábně šedá CG17 hedvábně šedá - světle zelená CG30 tmavě modrá - hedvábně šedá CG34 světle žlutá - hedvábně šedá CG37 hedvábně šedá - světle modrá CG31 hluboká oranžová - hedvábně šedá CG2 hedvábně šedá - brilantní bílá CG38 hedvábně šedá - béžová CG23 světle zelená - hedvábně šedá CG35 hedvábně šedá - tmavě modrá CG39 hedvábně šedá - světle žlutá 24 25

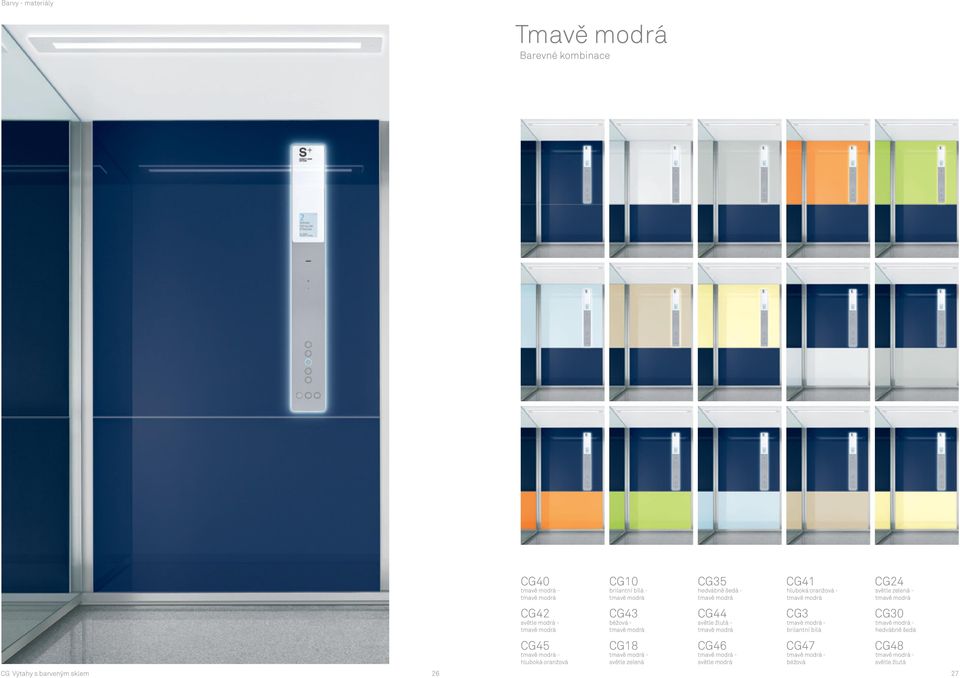

17 Barvy - materiály Tmavě modrá Barevné kombinace CG40 tmavě modrá - tmavě modrá CG42 světle modrá - tmavě modrá CG45 tmavě modrá - hluboká oranžová CG10 brilantní bílá - tmavě modrá CG43 béžová - tmavě modrá CG18 tmavě modrá - světle zelená CG35 hedvábně šedá - tmavě modrá CG44 světle žlutá - tmavě modrá CG46 tmavě modrá - světle modrá CG41 hluboká oranžová - tmavě modrá CG3 tmavě modrá - brilantní bílá CG47 tmavě modrá - béžová CG24 světle zelená - tmavě modrá CG30 tmavě modrá - hedvábně šedá CG48 tmavě modrá - světle žlutá 26 27

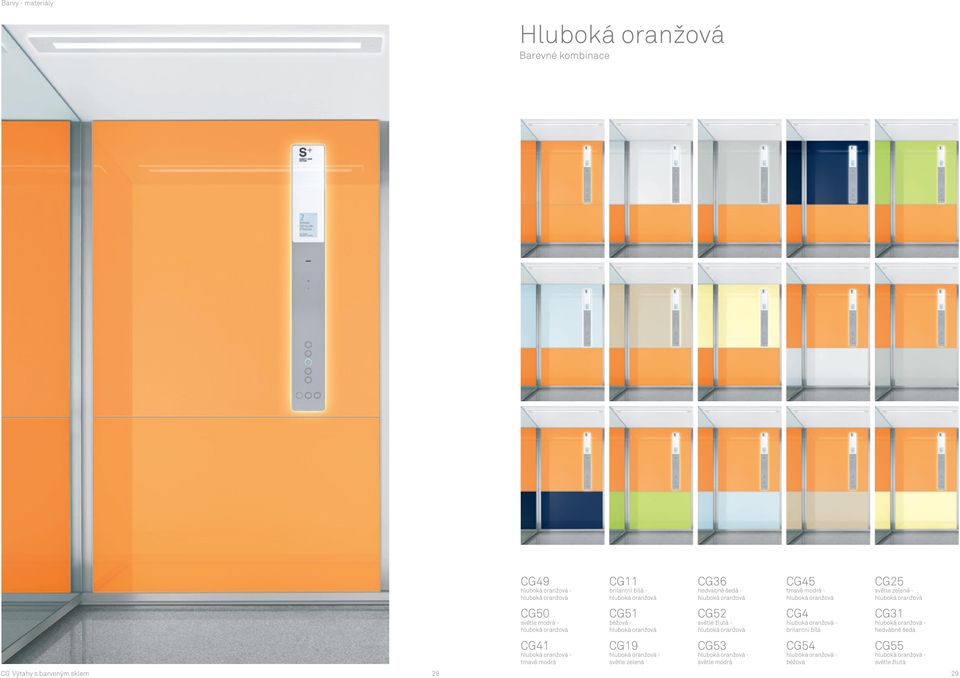

18 Barvy - materiály Hluboká oranžová Barevné kombinace CG49 hluboká oranžová - hluboká oranžová CG50 světle modrá - hluboká oranžová CG41 hluboká oranžová - tmavě modrá CG11 brilantní bílá - hluboká oranžová CG51 béžová - hluboká oranžová CG19 hluboká oranžová - světle zelená CG36 hedvábně šedá - hluboká oranžová CG52 světle žlutá - hluboká oranžová CG53 hluboká oranžová - světle modrá CG45 tmavě modrá - hluboká oranžová CG4 hluboká oranžová - brilantní bílá CG54 hluboká oranžová - béžová CG25 světle zelená - hluboká oranžová CG31 hluboká oranžová - hedvábně šedá CG55 hluboká oranžová - světle žlutá 28 29

19 Barvy - materiály Světle zelená Barevné kombinace CG16 světle zelená - světle zelená CG20 světle modrá - světle zelená CG24 světle zelená - tmavě modrá CG12 brilantní bílá - světle zelená CG21 béžová - světle zelená CG25 světle zelená - hluboká oranžová CG17 hedvábně šedá - světle zelená CG22 světle žlutá - světle zelená CG26 světle zelená - světle modrá CG18 tmavě modrá - světle zelená CG5 světle zelená - brilantní bílá CG27 světle zelená - béžová CG19 hluboká oranžová - světle zelená CG23 světle zelená - hedvábně šedá CG28 světle zelená - světle žlutá 30 31

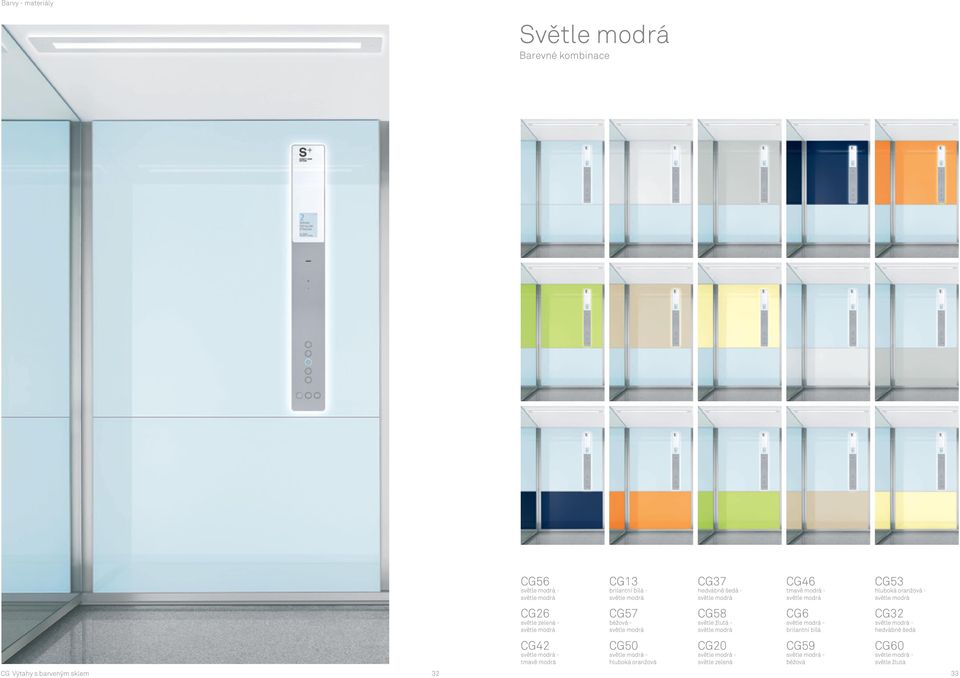

20 Barvy - materiály Světle modrá Barevné kombinace CG56 světle modrá - světle modrá CG26 světle zelená - světle modrá CG42 světle modrá - tmavě modrá CG13 brilantní bílá - světle modrá CG57 béžová - světle modrá CG50 světle modrá - hluboká oranžová CG37 hedvábně šedá - světle modrá CG58 světle žlutá - světle modrá CG20 světle modrá - světle zelená CG46 tmavě modrá - světle modrá CG6 světle modrá - brilantní bílá CG59 světle modrá - béžová CG53 hluboká oranžová - světle modrá CG32 světle modrá - hedvábně šedá CG60 světle modrá - světle žlutá 32 33

21 Barvy - materiály Béžová Barevné kombinace CG61 béžová - béžová CG27 světle zelená - béžová CG43 béžová - tmavě modrá CG14 brilantní bílá - béžová CG59 světle modrá - béžová CG51 béžová - hluboká oranžová CG38 hedvábně šedá - béžová CG62 světle žlutá - béžová CG21 béžová - světle zelená CG47 tmavě modrá - béžová CG7 béžová - brilantní bílá CG57 béžová - světle modrá CG54 hluboká oranžová - béžová CG33 béžová - hedvábně šedá CG63 béžová - světle žlutá 34 35

22 Barvy - materiály Světle žlutá Barevné kombinace CG64 světle žlutá - světle žlutá CG28 světle zelená - světle žlutá CG44 světle žlutá - tmavě modrá CG15 brilantní bílá - světle žlutá CG60 světle modrá - světle žlutá CG52 světle žlutá - hluboká oranžová CG39 hedvábně šedá - světle žlutá CG63 béžová - světle žlutá CG22 světle žlutá - světle zelená CG48 tmavě modrá - světle žlutá CG8 světle žlutá - brilantní bílá CG58 světle žlutá - světle modrá CG55 hluboká oranžová - světle žlutá CG34 světle žlutá - hedvábně šedá CG62 světle žlutá - béžová 36 37

23 Dveře Šachtové dveře s připojením na zeď T1 Šachtové dveře s napojením na zeď T1 Servisní panel Šachetní dveře: dvoudílné, centrálně se otevírající Servisní panel: ocelový plech opatřený základním dveře, povrch v základním nátěru. nátěrem Variantně jemně broušený nerez Příslušenství: nerezová ocel jemně Dveřní zárubeň / broušená napojení zdiva: ocelový plech opatřený základním nátěrem Příslušenství: jemně broušená nerezová ocel Ovládací tablo: jemně broušená nerezová ocel Tlačítka: jemně broušená nerezová ocel, plošně lícující Potvrzení přivolání: LED modrá Symboly: světle šedý plast Horizontální řez kabinové a šachtové dveře s dveřní zárubní / napojení na zeď T

24 Dveře Kabinové a šachtové dveře s napojením na zeď T1 Prahy Kabinové a šachetní dveře se zárubní T1 Prahy, servisní panel Kabinové a šachetní dveře se zárubní T1 Zárubeň M1 Ovládací panel BT-TP-CG-1 Šachetní dveře: Dveřní zárubeň / připojení na zeď: Kabinové dveře: dvoudílné, centrálně se otevírající dveře, povrch v základním nátěru. Variantně jemně broušený nerez ocelový plech opatřený základním nátěrem Příslušenství: jemně broušená nerez ocel Dvoudílné, centrálně se otevírající Servisní panel: ocelový plech opatřený základním nátěrem Příslušenství: jemně broušená nerezová ocel Zárubeň: ocelový plech v základním nátěru Příslušenství: jemně broušená nerez ocel Rozměry: Ovládací tablo: Okopový rám: Informační panel: Ukazatel: Tlačítka: Potvrzení přivolání: Symboly: v š hl 400 x 66 x 6 mm jemně broušená nerezová ocel akrylátové sklo bílé akrylátové sklo modré LED modré jemně broušená nerezová ocel, plošně lícující LED modrá plast světle šedý dveře, jemně broušená nerez ocel Prahy: aluminium 40 41

25 Dveře Šachetní dveře s portálem z barveného skla Portál: barvené sklo Zasklívací prvky: broušený nerez CG Brilantní bílá CG Světle zelená GC Hedvábně šedá CG Světle modrá CG Tmavě modrá CG Béžová CG Hluboká oranžová CG Světle žlutá 42 43

26 Odpovědnost Odpovědnost Jeden zákazník - jeden odpovědný vedoucí projektu. Vysoký nárok kladený na nás samotné. Pro zákazníka to znamená: kompetentního partnera, který se postará o vše, co souvisí s projektováním, výrobou, montáží a servisem. Ve všech částech Evropy. Karl-Heinz Weixelbaum, Prodej nových zařízení 44 45

27 Příslušenství Příslušenství Pro individuální požadavky 46 47

28 Příslušenství Osvětlení LD7-LED wall-washer Tablo se štítky na jména TNS 2-LED Rozměry: v š hl mm Rozměry: v š hl mm Kryt: kov lakovaný briliantová bílá Tablo štítky na jména: jemně broušená nerezová ocel Filtr: akrylové sklo bílé poloprůsvitné Světelný rám: akrylové sklo bílé satinované Světelný rám: akrylové sklo bílé satinované Štítky na jména: akrylové sklo bílé, Osvětlovací prostředek: LED neutrální bílá tmavě šedá gravura, jednotlivě vyměnitelné Vertikální řez stropem s integrovaným LED svítidlem a nasazeným filtrem, světelným rámem a krytem Schéma osvětlení wall-washer a světelné rámy. Horizontální řez boční stěnou s nasazeným ovládacím tablem a tablem se štítky na jména. Schéma osvětlení světelný rám

29 Příslušenství Osvětlení LD7 - LED - RGB wall-washer Rozměry: v š hl mm Kryt: kovový lakovaný, briliantově bílá Filtr: akrylové sklo bílé polopropustné Světelný rám: akrylové sklo bílé satinované Osvětlovací prostředky: LED neutrální bílá, LED - RGB regulace barvy světla Světelný design Schmitt + Sohn umožňuje díky inteligentnímu RGB řízení barev množství atraktivních variací se světlem. Barvy, jejich změny a rytmy mohou být účelně navzájem kombinovány. Tím vznikají v kabině výtahu zvláštní, přesvědčivé a inspirující světelné nálady. Barvy se proměňují ve světelném rámu kabinového osvětlení. Boční vyzařování je odrazem od stropu kabiny opticky zesíleno. Dobré základní osvětlení kabiny je zajištěno středním, bílým LED-polem. Světelný design Schmitt + Sohn Zažít světlo. Vidět barvy. Světelné představení je možno maprogramovat dle přání zákazníka a jeho funkčních a estetických požadavků. Použití např: Simulace přirozeného průběhu světla ve dne Vytváření světelných nálad Barevné zobrazování jednotlivých podlaží 50 51

30 Příslušenství Ovládací tablo EN G Panel s ukazateli AT-I-TFT-LED Rozměry: v š hl / ,5 mm Ovládací tablo: jemně broušená nerez ocel EN 81-70: , příloha G Tlačítka: jemně broušená nerez ocel, velkoplošná tlačítka, vypouklá. Hlavní přístup: plastové kulaté tlačítko, zelené, vystouplé. Tlačítko nouzového volání: zapuštěné Potvrzení přivolání výtahu: LED modrá Symboly: světle šedý plast, vystouplé, hmatem čitelné Rozměry: Indikační panel: Světelný rám: Informační tablo: Displej: v š hl mm jemně broušená nerezová ocel akrylové sklo bílé satinované, LED bílá akrylové sklo bílé TFT s vysokým rozlišením Vertikální řez boční stěnou, Ovládací tablo EN G. Horizontální řez boční stěnou s ovládacím tablem EN 81-70: , příloha G. Nasazený indikační panel. Schéma osvětlení světelný rám

31 Příslušenství Obíhající madlo HL Madlo: jemně broušená nerezová ocel, ø 33,70 mm Držák madla: jemně broušená nerezová ocel, plný materiál Koncovky madla: jemně broušená nerezová ocel, svařovaná Ochranné lišty při přepravě zavazadel Rozměry: v š 100 x 20 mm jemně broušený nerez Ovládací tablo BT-TP-CG-1 Sběrné řízení jedním tlačítkem Rozměry: Ovládací tablo: Okopový rám: Informační panel: v š hl 400 x 66 x 6 mm jemně broušená nerez ocel, bez viditelného připevnění akrylátové sklo bílé akrylátové sklo modré Ovládací tablo BT-TP-CG-2 Sběrné řízení dvěma tlačítky a skupinové sběrné řízení Ukazatel: LED modré Tlačítka: jemně broušená nerezová ocel, plošně lícující, umístění dle EN 81-70: Potvrzení přivolání: LED modrá Symboly: plast světle šedý Horizontální řez zadní / boční stěnou. Obíhající madlo, zrcadlo, barvené sklo Vertikální řez zadní stěnou / podlahou ochranné lišty Horizontální řez ovládací panel 54 55

32 Projektování CG Projektování 56 57

33 Projektování Technické parametry a rozměry Vertikální řez Půdorys F3 Odvětrání a šachty dle EN 81 1) Hloubka šachty (ST) Hloubka kabiny (KT) Hlava šachty (SK) Výška kabiny (KH) Výška dveří (TH) Šířka dveří (TB) Šířka kabiny (KB) Stavební otvor pro dveře a servisní panel Šířka šachty (SB) Zdvih (FH) Prohlubeň (SG) Výška stavebního otvoru (HM) 4) Výška dveří (TH) F2 U V W M 3 ~ PE F1 Varianty: Snížená prohlubeň 2) Snížená hlava šachty 3) 1) Zákazník musí dbát nařízení o šetření energií. 2) Snížená prohlubeň: 500 mm (s podlahovou krytinou 6 mm a lepidlem). 3) Snížená hlava šachty: až < mm technicky možné s provedením náhradních opatření až < je možné po dohodě a technickém vyjasnění s provedením náhradních opatření až < mm, KH mm, TH mm. Je možné po dohodě a technickém vyjasnění s provedením náhradních opatření. Upozornění: Povolení snížené šachtové hlavy a prohlubně je v jednotlivých zemích upraveno odlišně. V některých případech je snížení nepřípustné. V případě potřeby je nutné otázku vyjasnit s příslušnými úřady. Rádi Vám při vyjasnění budeme nápomocni. 4) Výška dveří mm při SK < mm Výška stavebního otvoru: HM = TH mm. 5) Při umístění šachetních dveří ve výklenku je hloubka šachty snížena o 120 mm. 6) Při umístění šachetních dveří ve výklenku je hloubka šachty snížena o 240 mm. Rádi Vám budeme nápomocni při projektování a při výběrovém řízení. Obraťte se na nás. Nosnost v kg / Osob Rozměry kabiny v mm Rozměry dveří v mm Rozměry šachty v mm kg Osob(y) Šířka (KB) Hloubka (KT) Výška (KH) 3) Šířka (TB) Výška (TH) 4) Šířka (SB) Hloubka (ST) Prohlubeň (SG) 2) Dveře jednostranné 5) Prokládání 6) v = 1,0 m/s / 1,6 m/s Hlava šachty (SK) 3) v = 1,0 m/s / 1,6 m/s / / / / / / / / / /

34 Projektování Kvalita a jízdní komfort Nosnost v kg CG výtahy s barveným sklem Výtahový systém dle EN 81 s certifikátem typu Třída energetické účinnosti 7) Hladina akustického tlaku v db (A) Před šachetními dveřmi Směrnice VDI 8) Kabina: Výtahová šachta: Ĕ r z~ } v}z z rsz þ r s ty r v r{ t r s Ĕ ur rsz} þ vu tv Êrty Ûty y} s r y}r Êrtyv {r r zr r Ĕ u u Çv v Êrty þ ~ ßv v }r Çz Êrty elektricky ovládaným oknem nebo světlíkem, variantně Výtah s barve- Směrnice ným sklem 9) VDI 10) V šachtě Výtah s barve- Směrnice ným sklem 9) VDI 8) Výtah s barveným sklem 9) 450 A Žádný údaj /675 A Žádný údaj A Žádný údaj A Žádný údaj Nosnost v kg Ĕ v} þ r z~ } ßz Êrty Ûty z r{ t ty Êrty ty Ĕ ßz r v} Ç z þ ty} zv rtv r {vu u ty } u Ĕ } þ }v rsz }v~ r}}ā r yv ü v Ç ~ ü v }¹ { t Ĕ u Ê þ v} s}r z }zê r Ĕ Ç v} þ r v z } ü sr r ty Ĕ }zu þ Z z y u y z } y r v z } y ty}v V kabině Intenzita osvětlení v luxech 1 m nad podlahou kabiny Zastavování ve stanicích v mm Na podlaze kabiny Přesnost zastavení Přesnost dorovnávání EN 81 11) Výtah s barveným sklem 12) EN 81 11) Výtah s barveným sklem 12) EN 81 13) Výtah s barveným sklem EN 81 13) Výtah s barveným sklem 450 min. 50/100 min. 200 min. 50/100 min /- 10 +/- 3 +/- 20 +/ /675 min. 50/100 min. 200 min. 50/100 min /- 10 +/- 3 +/- 20 +/ min. 50/100 min. 200 min. 50/100 min /- 10 +/- 3 +/- 20 +/ min. 50/100 min. 200 min. 50/100 min /- 10 +/- 3 +/- 20 +/- 8 Nosnost v kg Klidný chod v mili-g 14) Stanovení množství vzduchu pomocí míry výměny vzduchu v m³/h Dveře: Ĕ ~w þ r r z v} { u Çz Ĕ v v þ v} t} r Çv tv} ÛÊ u vç Ĕ r uās vßz~þ u ¹ r u vç y y r v} clony při delším stání. Ĕ ľķāļľþ ß u } Ĕ }v zsz} þ tv } ü }v vs r u vçvÿ vu r Û vs } u ÿ horizontální vertikální DIN 15) Výtah s barveným sklem /- 1 11,2 +/ / /- 1 11,2 +/ /- 1 11,2 +/ /- 1 11,2 +/ Řízení: Ĕ u ~w þ Û ryv~ sr v Û~ }v~ v Ê v Ĕ vßz~ v v xv zt Ñ þ ~r zt }r rsz r displejů v klidovém režimu. Ĕ vßz~ r uās þ u ¹ r Ç v r w v v vx }rtv při delším klidu Ĕ vty z rþ } urt ~ z z uz r ~ r v} Ĕ s zt vty } xzvþ vu u ty z r}rtvÿ ru Ñu ßsr Pohon: Ĕ ~w þ rt r w v v Ç v y Ĕ v xv zt Ñ Ûþ tv vwv z y Ĕ ztyûþ }ruz r r zt y }r }vß u ßrur r v Û~z ~ Ĕ v v Ûþ Çv r r v {v }v Ê vß ßrur v r v Û ~ 60 7) VDI 4707, Energetická účinnost výtahů, v kategorii použití 1 a v = 1,0 m/s V kategorii použití 2 dosahuje výtah s barveným sklem s variantními opatřeními třídy energetické účinnosti A. V kategorii použití 2 a 3 dosahuje výtah s barveným sklem třídy energetické účinnosti B. 8) Směrnice VDI : list 2, Ochrana proti hluku u výtahových zařízení bez strojovny. Dodržení normy DIN 4109 na základě směrnice VDI 2566 je nutné zajistit provedením stavební zvukové izolace. Stavební opatření pro provedení hlukové izolace musejí být brány do úvahy již při projektování. Doporučujeme využít poradenství v oblasti akustiky. 9) Uvedené hladiny akustického tlaku se vztahují na výtah s barveným sklem v betonové šachtě s hmotou vztaženou na plochu m 490 kg/ m² podle Dodatku 1 k DIN ) Směrnice VDI 2566 zde nestanoví žádnou referenční hodnotu. Hladiny akustického tlaku zadávají pouze míru komfortu pro uživatele. 11) ČSN EN 81-1, Bezpečnostní předpisy pro konstruování a montáž výtahů. Požadavek: Minimální intenzita osvětlení na podlaze kabiny a na ovládacích prvcích: 50 luxů. ČSN EN 81-70, Přístupnost výtahů pro osoby včetně osob se zdravotním postižením. Doporučení: Osvětlení kabiny by mělo na podlaze vytvářet rovnoměrně rozložené osvětlení o intenzitě minimálně 100 luxů, přičemž nebudou instalována bodová světla. 12) Maximální hodnoty, které přesahují tento rámec do 350 luxů, jsou v závislosti na zvoleném vybavení možné. 13) EN 81-1 a EN 81-2, Dodatek 3. Přesnost dorovnávání: Při rozdílech úrovně 20 mm při nakládání a vykládání provede výtah dorovnání a musí opět dosáhnout předepsané přesnosti polohy při zastavení. 14) ISO 18738, Výtahy - měření jízdního komfortu výtahů, popisuje postup měření. 15) DIN 1946 část 1 a 2: Objem kabiny x 5. 61

35 Projektování Klasifikace kabiny TH = 2100 KH = TB = KB = 1000 KT = 1250 TH = 2100 KH = 2200 TH = 2100 KH = 2200 Osob(y): 6 Nosnost: 450 kg 100 TB = KB = 1100 Osob(y): 13 Nosnost: 1300 kg KT = 2100 Výška dveří (TH) Výška kabiny (KH) Šířka kabiny (KB) Hloubka kabiny (KT) Zrcadlo: Při prokládání lze dodat výlučně zrcadlo S5, osazené na boční stěně kabiny proti ovládacímu tablu, na hloubku kabiny, s poloviční výškou TH = 2100 KH = 2200 KT = TB = KB = 1100 Osob(y): 8 Nosnost: 630 kg 100 TB = KB = 1400 Osob(y): 21 Nosnost: 1600 kg KT =

36 Projektování Výtah s barveným sklem dosahuje nejvyšší třídy energetické účinnosti A 1) Nízká spotřeba 1) Špičková technologie pro důslednou úsporu energie. Potenciál úspory u spotřeby energie při jízdě výtahu Spotřeba proudu u výtahů během jízdy výrazným způsobem závisí na druhu pohonu. Nejmodernější a vysoce vý konná pohonná a řídicí technika snižuje rozhodujícím způsobem spotřebu energie. Ukazuje to srovnání spotřeby při jízdě výtahu s barveným sklem s běžnými druhy pohonů: 10 % 45 % Energetická úspora oproti srovnatelnému lanovému výtahu s převodovkou a frekvenčním měničem. Energetická úspora oproti srovnatelnému lanovému výtahu s převodovkou a motorem s přepínatelnými póly s 2 rychlostmi. Vysoká spotřeba Energetická spotřeba všech budov v Německé spolkové republice činí přibližně 40 procent celkové spotřeby elektrické energie. 2) Výtahy se na ní podílejí 3 až 5 procenty, v celé Evropě je to 18 TWh ročně. 3) Energetickou spotřebu jednoho výtahu určuje řada faktorů. Hlavní faktory jsou: větrání výtahové šachty Významnost těchto faktorů výrazně závisí na používání konkrétního výtahu. Spotřeba v obytných budovách v době, kdy výtah stojí, tak činí v průměru přibližně 70 procent celkové spotřeby elektrické energie u výtahů. Příkon je v první řadě určen systémovými komponenty a jejich energetickou účinností. U výtahů, které se nacházejí převážně v režimu standby, je možné díky moderním řídicím jednotkám energetickou spotřebu až o 50 procent snížit. U lanových výtahů s vysokým počtem jízd by měly být používány výkonné pohony s vysokým stupněm účinnosti. Díky použití inteligentních řídicích systémů je možné zabránit chybným jízdám výtahů a provoz u skupiny výtahů může probíhat v závislosti na optimálním přiřazování kabin při přivolání výtahu. U skupin výtahů může docházet k vzájemnému energetickému napájení. Valivé odpory by měly být optimalizovány vysoce kvalitními, bezúdržbovými kuličkovými ložisky, kulatými drážkami a lany s plastovým opláštěním a také lehčími konstrukcemi. Zařízení pro odvod kouře z šachty může snížit energetickou ztrátu vznikající při úniku tepla šachtou. Odborná a stálá údržba výtahů prováděná kvalifikovaným personálem na základě směrnice EN zajistí trvalý úspěch energeticky úsporných opatření. 75 % Energetická úspora oproti srovnatelnému hydraulickému výtahu. Potenciál úspory spotřeby energie při stání výtahu Spotřeba proudu u výtahů v době klidu závisí podstatným způsobem na aktivních zdrojích spotřeby výtahu. Klidová spotřeba přitom může činit až 82 procent celkové spotřeby energie u výtahu. Největší potenciál úspory spočívá v cíleném vypínání nepotřebných spotřebičů. To ukazují technická řešení výtahu s barveným sklem: 32 % 5 % Energetická úspora díky vypínání dveřního pohonu a světelné clony. 1 % Energetická úspora vypínáním frekvenčního měniče ve vedlejších 9 % dopravních časech. Potenciál úspory energie v šachtě Potřebnými otvory pro odvod kouře v hlavě šachty může neomezeně unikat teplo z budov do venkovního prostoru. Zde spočívá největší potenciál úspory energie v uzavření otvoru pro odvod kouře elektricky poháněnými světlíky nebo lamelovými okny. Při rozpoznání kouře (automaticky) nebo při cíleném odvětrání (manuálně) se otevřou světlíky nebo lamelová okna Energetická úspora díky používání efektivních osvětlovacích prostředků a vypínání osvětlení kabiny při stání výtahu. Úspora energie na základě vypínání displejů indikujících stav kabiny a směr jízdy. kwh je možné ročně ušetřit na energii, když zabráníme unikání tepla otvorem pro odvod kouře v hlavě šachty. 4) 1) Základem pro výpočet je kategorie použití výtahu 1 dle VDI 4707 pro výtah s barveným sklem o nosnosti 630 kg, 5 stanicemi, zdvihem 12 m a rychlostí 1,0 m/sek. 2) Zdroj: REGIERUNGonline, Bauen und Wohnen 3) Zdroj: VDMA, Energieeffizienz in der Aufzugstechnik 4) Základem pro výpočet jsou rozměry šachty se základní plochou x mm, 5 dveřmi 900 x mm, jednostrannými, výška šachty 16 m Třemi kroky k energeticky efektivnímu výtahu Projektování výkonných výtahových systémů odpovídajících potřebám by mělo včas brát do úvahy typ budovy, plánované používání a normy a předpisy vyplývající ze zákona. Energetické vyhodnocení výtahu s barveným sklem ve třech krocích: Při Vašem plánování Vám ochotně a rádi pomůžeme. Obraťte se na nás
