MĚSTSKÝ ÚŘAD REKONSTRUKCE A PŘÍSTAVBA ÚŘADU. studie České Velenice

Transkript

1 MĚSTSKÝ ÚŘAD REKONSTRUKCE A PŘÍSTAVBA ÚŘADU studie České Velenice

2 Obsah: 01. Úvod 02. Širší vztahy 03. Myšlenka domu 04. Situace 06. Situace_park 07. Situace_plácek 08. Situace_zahrada 10. Budova úřadu 12. Varianta Fasady_dřevo 13. Varianta Fasady_tahokov 16. Půdorysy, vizualizace, interiéry 21. Řezy 24. Autoři studie

3 MYŠLENKA DOMU Městský úřad je nedílnou součásti života každého občana. Representuje státní moc a občan skrze něj s městem (krajem, státem) komunikuje. Proto je forma úřadu velmi důležitá: musí sloužit své každodenní funkci, a zároveň musí zobrazovat přístup města (státu) ke svým občanům. Městský úřad není opevněním byrokracie a moci úředníků. Současný městský úřad representují slova jako komunikace, otevřenost, přehlednost, jednoduchost, transparentnost. Takový úřad nemůže existovat pouze v rovině dějů, ale především v rovině samotné formy- architektury úřadu. Ideální městský úřad má přinášet i některé další veřejné funkce. Musí být místem, kde se lidé setkávají, kde se konají svatby, kde se vítají občánci, kde mohou probíhat výstavy a další kulturně společenské akce. Dobře sloužící úřad musí mít dobře sloužící budovu. Stavba nemá být luxusní, ale účelná. Pečlivá volba materiálů klade důraz na pro příjemný pocit z prostorů, jak pro pracovníky, tak i pro uživatele. Užívání dřeva v kombinaci se zdícími materiály a betonovou konstrukcí aktualizuje interiéry a exteriéry do současných standardů. myšlenka domu 03.

4 SITUACE 1. Budova úřadu leží na křižovatce ulic Revoluční a T. G. Masaryka. Ulice Revoluční vybíhá severozápadním směrem ze středu obce a vytváří hlavní osu, přímku města. Délka a rovnost (přes 750 m) osy společně s rozdílnými uličními frontami je specifikem místa (jedna fronta tvořena domy a druhá tvořená stromy- alejí). Návrh se snaží na této přímce vytvořit urbanistický bod: zpomalit provoz, odstoupit budovu, rozvolnit alej a vytvořit veřejný městský prostor (plácek). Ta se díky zaniklým vlečkám v bodě dotyku rozšiřuje a vytváří menší náměstíčko. Toto náměstíčko je částečně obstavěno domy. Nový úřad mění povahu veřejných prostorů okolo budovy. Vytváří veřejný předprostor- Plácek- do ulice a poloveřejnou obřadní zahradu za budovou. Přístavba tato dvě odlišná místa propojuje společenským sálem v přízemí. mlatová cesta současný asfalt povrch zásobování zatravňovací rošt mlatová cesta mlatová cesta T. G. MASARYKA bytový dům dvůr vjezd na vedlejší pozemek zadní vstup obřadní zahrada garáže a sklad výstup z obřadní síně do zahrady síň 4. zatravňovací rošt 1) park 2) alej 3) plácek 4) zahrada cyklostezka stávající chodník ul. REVOLUČNÍ vstup obchod příčný práh rekonstrukce původní budovy přístavba úřadu síň vstup policie hlavní vstup na úřad veřejný předprostor úřadusilnice v úrovni chodníku zrušení parkování před hl. vstupem průchod příčný práh 3. ul. REVOLUČNÍ cyklostezka stávající chodník 2. sjednocená plocha materiálem vodní prvek kruhová lavička stromová mříž bytový dům situace 04.

5 mlatová cesta mlatová cesta zadní vstup vjezd na vedlejší pozemek současný asfalt povrch zásobování zatravňovací rošt mlatová cesta T. G. MASARYKA bytový dům dvůr garáže a sklad obřadní zahrada výstup z obřadní síně do zahrady síň zatravňovací rošt rekonstrukce původní budovy přístavba úřadu průchod vstup obchod vstup policie síň hlavní vstup na úřad ul. REVOLUČNÍ příčný práh veřejný předprostor úřadusilnice v úrovni chodníku příčný práh ul. REVOLUČNÍ zrušení parkování před hl. vstupem cyklostezka stávající chodník cyklostezka stávající chodník sjednocená plocha materiálem vodní prvek kruhová lavička stromová mříž situace 05. bytový dům

6 Alej Alej jako významný krajinářský prvek je neodmyslitelnou součástí úřadu a revoluční ulice. Stromy jsou omlazeny a řada je posunuta dál od silnice. Alejí nově prochází cyklostezka. Ponechává se stávající chodník. inspirace Park mlatová cesta Ústí ulice T. G. Masaryka se směrem k ul. Revoluční rozšiřuje a vytváří menší prostor mezi domy. Toto místo je cíleně zklidněno a rozvíjeno jako par. Několik stromů je doplněno a památník sovětské armády je přesunut na vhodnější místo. Do parčíku se umisťuje nová mlatová cesta. Obsluhuje přiléhající domy a parkoviště u samoobsluhy. Její tvar opisuje stopu zaniklé vlečky. Parkovací stání jsou navýšena o 10 míst. v prostorách ulice T.G. Masaryka. Parkovací stání u obchodu jsou přemístěny okolo nově vzniklé cesty. Jejich povrch tvoří zatravňovací rošty. mlatová cesta zadní vstup vjezd na vedlejší poze současný asfalt povrch zásobování zatravňovací rošt mlatová cesta T. G. MASARYKA bytový dům dvůr garáže a sklad obřadní zahrada výstup z o síně do z síň zatravňovací rošt rekonstrukce původní budovy přístavba úřadu vstup obchod vstup policie hlavní vstup na úřad síň ul. REVOLUČNÍ příčný práh veřejný předprostor úřadusilnice v úrovni chodníku zrušení parkování před hl. vstupem situace_park, alej cyklostezka stávající chodník 06. sjednocená plocha materiálem vodní

7 sta inspirace T. G. MASARYKA vstup obchod bytový dům vstup policie dvůr rekonstrukce původní budovy garáže a sklad obřadní zahrada hlavní vstup na úřad výstup z obřadní síně do zahrady síň přístavba úřadu síň Plácek: průchod Hlavní fasáda a vstup úřadu směřují do frekventované ulice Revoluční. Přístup přes úzký chodník je nedůstojný svému významu. Tento nedostatek se v návrhu řeší vytvořením nového veřejného před prostoru úřadu-plácku. Ten sahá od budovy, přes ulici do aleje. Plácek je jediný prvek v ulici, který narušuje přímost prvků (fronta domů, chodník, silnici, alej, cyklostezka) a zároveň je propojuje. Vytváří jednotný veřejný prostor, narušující přímku ulice. Doprava na silnici je tímto záměrně zpomalena- chodci a automobily jsou v jedné rovině oddělené patníky. Silnice je zúžena a ideálně zvýšena příčným prahem do výše okolního chodníku. Celý plácek vytváří důstojné předpolí úřadu a jeho povrch je sjednocen shodným materiálem. Stromy jsou součástí plácku. Jejich koruny jsou ve tmě nasvětleny a tím vytváří orientační bod ulice. Součástí plácku jsou kruhové lavičky okolo stromů, stojany na kolo, informační vývěska a drobný vodní prvek. ČNÍ příčný práh veřejný předprostor úřadusilnice v úrovni chodníku příčný práh ul. REVOLUČNÍ zrušení parkování před hl. vstupem cyklostezka stávající chodník sjednocená plocha materiálem vodní prvek kruhová lavička stromová mříž situace_plácek 07.

8 PRŮHLED DO ZAHRADY inspirace skica zahrady situace_zahrada 08.

9 inspirace Zahrada: Obřadní zahrada se nachází za stavbou úřadu. Její poloha vytváří klidové prostředí, jež má být využito pro účely sálu a obřady. Zahrada je na svém konci vyvýšena a trávnatou plochou sestupuje k úřadu. To vytváří efekt zvýšeného horizontu. Takový horizont více propojuje interiér sálu s vnější zahradou, nově vytváří přírodní hlediště a poskytuje důstojné pozadí pro fotografování společenských akcí. Stromy, keře a květiny jsou zasazeny po okrajích zahrady. V zahradě je i drobné jezírko. K budově přiléhá dřevěná paluba. situace_zahrada 09.

10 BUDOVA ÚŘADU KONCEPT PŘÍSTAVBY Původní budova Provoz budovy je zjednodušen a drobně modifikován. Prostory jsou rozdělené na 3 zóny: veřejná, poloveřejná a soukromá. Každé patro obsahuje čekárnu ve veřejně přístupných prostorách. Poloveřejná část tvoří chodba a kanceláře. Kuchyňky, sklady a WC pracovníků jsou v zóně soukromé. Novostavba Stavba je koncipována jako doplněk existující budovy propojující všechna okolní prostředí (stará budova, nová budova, zahrada, plácek). Nachází se v něm nový hlavní vstup do úřadu, schodišťová hala rozprostírající se po celé výšce domu, kanceláře a společenský sál. KONSTRUKCE PŘÍSTAVBY NOVÉ KANCELÁŘE budovy úřadu 10.

11 NOVÝ MĚSTSKÝ ÚŘAD budovy úřadu 11.

12 VARIANTA FASÁDY varianta fasády_dřevěné lamely 12.

13 varianta fasády_dřevěné lamely 13.

14 VARIANTA FASÁDY varianta fasády_tahokov 14.

15 varianta fasády_tahokov 15.

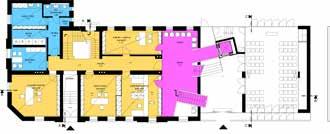

16 PŮDORYSY, ŘEZY veřejně přístupné prostory poloveřejné prostory soukromé prostory suterén / přízemí 16.

17 NOVÝ VSTUP DO BUDOVY SPOLEČENSKÝ SÁL Původní budova_suterén. V suterénním podlaží je obchod a kancelář městské policie. Obě mají nezávislý přístup z ulice (původní vchod). Schodiště v tomto vchodu bylo otočeno. Zadní trakt do dvora je prosvětlen novými okny. Okna do ulice jsou maximálně zvětšeny a doplněny o otvíravé okenice. Veřejná zóna navazuje na vstupní halu nové budovy, obsahuje veřejné WC a zabudovaný kuchyňský kout. Novostavba_přízemí Navazuje na plácek a slouží jako hlavní vstup do obou budov úřadu. Vchod s automatickými dveřmi vede do schodišťové haly, která je rozhraním mezi starou a novou budovu. Společenský sál probíhá skrze celou šíři stavby a svým prostorem spojuje frekventovaný plácek s klidovou zahradou. Součástí sálu je sklad a samostatný přístup oddávajícího. Sál je dělitelný skládací stěnou. inspirace suterén / přízemí_společenský sál 15.

18 veřejně přístupné prostory poloveřejné prostory soukromé prostory 1.patro / přízemí 16.

19 SCHODIŠŤOVÁ HALA ČEKÁRNÍ PROSVĚTLENÉ CHODBY SCHODIŠTĚ SKŘÍŇOVÉ STĚNY Původní budova. V suterénním podlaží je obchod a kancelář městské policie. Obě mají nezávislý přístup z ulice (původní vchod). Schodiště v tomto vchodu bylo otočeno. Zadní trakt do dvora je prosvětlen novými okny. Okna do ulice jsou maximálně zvětšeny a doplněny o otvíravé okenice. Veřejná zóna navazuje na vstupní halu nové budovy, obsahuje veřejné WC a zabudovaný kuchyňský kout. Novostavba Navazuje na plácek a slouží jako hlavní vstup do obou budov úřadu. Vchod s automatickými dveřmi vede do schodišťové haly, která je rozhraním mezi starou a novou budovu. Společenský sál probíhá skrze celou šíři stavby a svým prostorem spojuje frekventovaný plácek s klidovou zahradou. Součástí sálu je sklad a samostatný přístup oddávajícího. Sál je dělitelný skládací stěnou. inspirace 1.patro / přízemí_ schodišťová hala, chodba, čekárna 17.

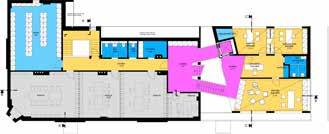

20 veřejně přístupné prostory poloveřejné prostory soukromé prostory 2.patro / 1.patro 18.

21 SKŘÍŇOVÁ STĚNA V KANCELÁŘI Původní budova. V suterénním podlaží je obchod a kancelář městské policie. Obě mají nezávislý přístup z ulice (původní vchod). Schodiště v tomto vchodu bylo otočeno. Zadní trakt do dvora je prosvětlen novými okny. Okna do ulice jsou maximálně zvětšeny a doplněny o otvíravé okenice. Veřejná zóna navazuje na vstupní halu nové budovy, obsahuje veřejné WC a zabudovaný kuchyňský kout. Novostavba Navazuje na plácek a slouží jako hlavní vstup do obou budov úřadu. Vchod s automatickými dveřmi vede do schodišťové haly, která je rozhraním mezi starou a novou budovu. Společenský sál probíhá skrze celou šíři stavby a svým prostorem spojuje frekventovaný plácek s klidovou zahradou. Součástí sálu je sklad a samostatný přístup oddávajícího. Sál je dělitelný skládací stěnou. inspirace 2.patro / 1.patro_kanceláře 19.

22 veřejně přístupné prostory poloveřejné prostory soukromé prostory 3.patro (podkroví) / 2.patro 20.

23 JEDNACÍ MÍSTNOST INTERIÉR KANCELÁŘE Původní budova. V suterénním podlaží je obchod a kancelář městské policie. Obě mají nezávislý přístup z ulice (původní vchod). Schodiště v tomto vchodu bylo otočeno. Zadní trakt do dvora je prosvětlen novými okny. Okna do ulice jsou maximálně zvětšeny a doplněny o otvíravé okenice. Veřejná zóna navazuje na vstupní halu nové budovy, obsahuje veřejné WC a zabudovaný kuchyňský kout. Novostavba Navazuje na plácek a slouží jako hlavní vstup do obou budov úřadu. Vchod s automatickými dveřmi vede do schodišťové haly, která je rozhraním mezi starou a novou budovu. Společenský sál probíhá skrze celou šíři stavby a svým prostorem spojuje frekventovaný plácek s klidovou zahradou. Součástí sálu je sklad a samostatný přístup oddávajícího. Sál je dělitelný skládací stěnou. inspirace 3.patro (podkroví) / 2.patro_ interiéry kanceláře 21.

24 veřejně přístupné prostory poloveřejné prostory soukromé prostory střecha / terasa 22.

25 ŘEZ C Terasa Na střeše přístavby se nachází dřevěná terasa. Je přístupná schodištěm a výtahem. Tato terasa by měla sloužit účelům úřadu. Stromy a keře budou zasázeny do květináčů. inspirace střecha / terasa / řez 23.

26 ŘEZ B řezy 22.

27 ŘEZ A řezy 23.

28 City Upgrade s.r.o. listopad 2015 Ing. arch. Ivo Pavlík Ing. arch. Lucie Chytilová Ing. arch. Vratislav Ansorge MgA. Jarin Krouz tel.: , web: 24.
