1 2 roky záruka W 180 P

2 1 # #

3

4 9

5 W 180 P POZOR! Při použván elektrického nářad muste dodržovat následujc základn bezpečnostn opatřen na ochranu proti úrazu elektrickým proudem, poraněn a vzniku požáru: Než začnete s pistol pracovat, pročtěte si následujc bezpečnostn pokyny a řidte se jimi. Bezpečnostn předpisy pro střkac pistole Střkaný materiál vystupuje z trysky pod vysokým tlakem. Pozor! Nebezpeč injektace - Střkaným paprskem nemiřte na lidi ani na zvřata. Při poraněn pokožky barvou nebo rozpouštědlem nechte se ihned rychle a odborně ošetřit lékařem. Informujte ho, jakou barvu nebo rozpouštědlo jste použvali. Touto pistol můžete zpracovávat jen laky, rozpouštědla a jiné tekutiny s bodem vzplanut 21 C a vyššm (viz údaje na obalu materiálu, přpustné jsou třdy nebezpeč A II a A III). Střkac pistole se nesm použvat v prostorách, pro které plat vyhláška o ochraně před výbuchem. Aby se předešlo nebezpeč výbuchu při střkán, je nutno zajistit dokonalé přirozené nebo umělé větrán. Při střkán nesm být nablzku žádné zápalné zdroje, např. otevřený oheň, zapálené cigarety, jiskřen, žhavé dráty a horké povrchy. Střkac pistole nen hračka; nedovolte dětem, aby s pistol manipulovaly nebo si s n hrály. Před jakoukoliv manipulac s pistol vytáhněte přvod ze zásuvky. Pistole se nesm použvat ke střkán hořlavých látek. Pistole se nesm čistit hořlavými rozpouštědly s bodem vzplanut nižšm než 21 C. Pamatujte na nebezpeč z rozstřkaného materiálu. Respektujte nápisy na obalech a dodržujte pokyny výrobce materiálu. Nestřkejte látky, jejich stupeň nebezpečnosti neznáte. Noste dýchac masku a ochranu sluchu. Technická data W 180 P Max. dodávané množstv 270 g/min Obsah nádobky: 800 ml Max. viskozita (doba výtoku) 80 sec. Dvojitá izolace: Čerpadlo: vyměnitelné Max. špičkový tlak 110 bar Válec čerpadla: ze speciáln oceli Napět 230 V~ Pst: tvrdě chromovaná speciáln ocel 5 mm Přkon 110 W Mez kmitů 10,5 m/s² Tryska s kulatým 0,8 mm Hladina akustického paprskem tlaku: 86 db(a) Hmotnost 1,5 kg Akustický výkon: 99 db(a) 1

6 W 180 P Materiály, které lze zpracovávat Rozpouštědlové barvy a laky, akrylové pigmentované laky, vodou ředitelné laky, lazury, politury, prostředky na ochranu dřeva, desinfekčn prostředky, prostředky na ochranu rostlin, impregnačn prostředky, jakož i oleje a jiné vodné tekutiny. Následujc látky nejsou vhodné ke zpracován pistol Disperze a latexové barvy, materiály, obsahujc částice s brusným účinkem, hrubozrnné glazury, odstraňovače starých nátěrů a louhy, silikátové barvy. Zpracováván techto materiálu muže zpusobit zvýšené opotreben a korozn poškozen cerpadel, což nen kryto zárukou fy WAGNER. Zpracováván těchto materiálů může způsobit zvýšené opotřeben a korozn poškozen čerpadel, což nen kryto zárukou fy WAGNER. Střkaný materiál Pohárek k měřen viskozity Viskozita: výtoková doba ve vteřinách Velký měřic pohárek Malý měřic pohárek Rozpouštědlové pigmentované laky / základn nátěry Vodou ředitelné pigmentované laky / základn nátěry Automobilové kryc laky Prostředky k ochraně dřeva/desinfekčn prostředky/ prostředky na ochranu rostlin, politury, mořidla, oleje neřed se Laky s tepaným efektem Hlinkové barvy Popis funkce pistole Střkac pistole nasává střkanou látku, rozprašuje ji bezvzduchovou metodou (Airless) pod vysokým tlakem rozviřovacm systémem a otvorem trysky. Přprava materiálu pro střkán Barvy jsou obvykle dodávány v nezredeném stavu, vhodném pro náter. Pro střkán pistol se barvy většinou mus zředit. Pokyny k ředěn na stupeň vhodný pro střkán najdete v následujc viskózn tabulce (viskozita = vazkost barvy). Správné ředěn doclte použitm pohárku k měřen viskozity. Měřen viskozity Měřic pohárek (obr. 1) ponořte až po okraj do materiálu, který chcete střkat. Pohárek zvedněte a změřte dobu (ve vteřinách) až do přetrhnut tekutinového vlákna. Naměřenou "dobu výtoku" porovnejte s viskózn tabulkou. 2

7 W 180 P Zprovozněn 1. Před připojenm na s zkontrolujte, zda napět stě odpovdá údaji na šttku (na straně pistole). 2. Střkaný materiál zřete podle předchoz tabulky. 3. Nádobku postavte na paprovou podložku a naplňte ji materiálem, upraveným pro střkán. Pozor! Neprovozujte pistoli bez materiálu v nádobce. Vedlo by to ke zvýšenému opotřeben čerpadla. 4. Nasadte pistoli na nádobku, otáčejte j doprava, až pevně dosedne (obr. 2, šipka). 5. Stiskem spnače nastartujte pistoli, materiál se nasaje a začne po několika vteřinách vystupovat z trysky. Nasáván můžete urychlit vytočenm knoflku jemného nastaven na maximum. 6. Otáčenm tohoto knoflku můžete různě nastavovat dopravované množstv (obraz 3, šipka). Pokyn: Regulace pomoc knoflku jemného nastaven ovlivňuje střkaný obrazec v závislosti na materiálu a stupni zředěn. Technika střkán Výsledek střkán závis předevšm na hladkosti a čistotě povrchu před střkánm. Proto je nutno povrch pečlivě upravit a zbavit prachu. Střkané plochy nezakrývejte. Při práci pamatujte, že např. vtr může roznést rozprach dost daleko a způsobit tm škodu. Nejprve vyzkoušejte nástřik na kartonu nebo podobném podkladu, abyste si ověřili vhodné nastaven pistole. Při střkán vete pistoli pokud možno vodorovně. Při střkán nad hlavou (např. stropu) nebo dole (např. položené dveře) použijte pružný nástavec trysky (obraz 4, zvláštn přslušenstv). Se střkán začnejte mimo vlastn střkanou plochu a pokud možno střkán nad plochou nepřerušujte. Nenanášejte přliš mnoho barvy v jednom sledu. Nejprve střkejte řidčeji a po mrném zaschnut přestřkejte znovu. Je to důležité zejména u svislých ploch, aby barva nestékala. Vzdálenost trysky od střkaného předmětu závis na dopravovaném množstv. Pri malém množstv je možno se přiblžit až těsně k předmětu a rozstřik přitom zůstane malý. Během střkán ved te pistoli rovnoměrně. Zrychlen nebo zpomalen během střkán má za následek nepravidelný střkaný obraz, skvrny, stékán barvy a efekt pomerančové kůry. Pohyb při střkán by neměl vycházet ze zápěst, ale z celé paže. Tm se udrž stejná vzdálenost pistole od plochy po celou dobu střkán (obraz 5). K doclen optimálnho výsledku střkejte plochu křžem (obraz 6): 3

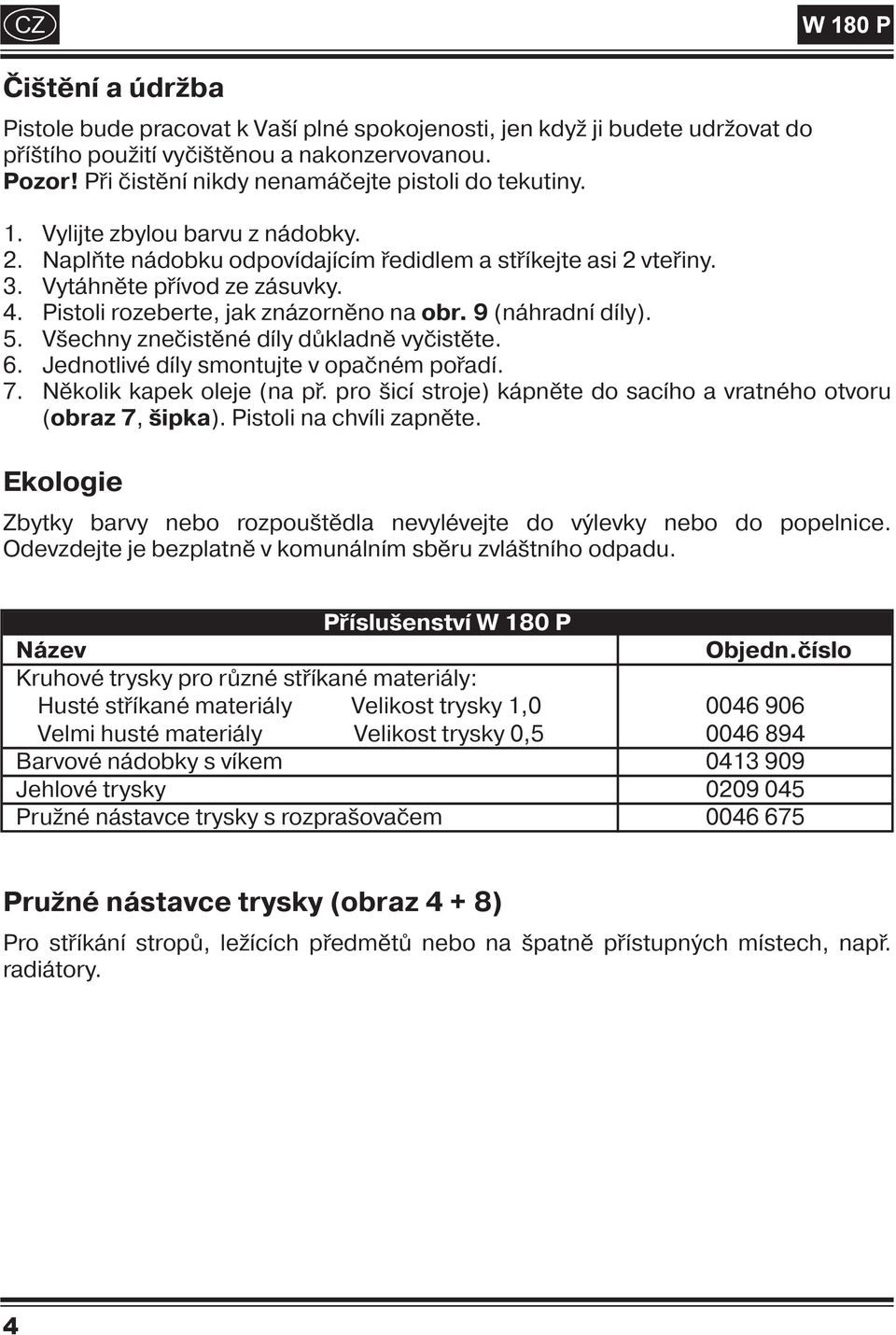

8 W 180 P Čištěn a údržba Pistole bude pracovat k Vaš plné spokojenosti, jen když ji budete udržovat do přštho použit vyčištěnou a nakonzervovanou. Pozor! Při čistěn nikdy nenamáčejte pistoli do tekutiny. 1. Vylijte zbylou barvu z nádobky. 2. Naplňte nádobku odpovdajcm ředidlem a střkejte asi 2 vteřiny. 3. Vytáhněte přvod ze zásuvky. 4. Pistoli rozeberte, jak znázorněno na obr. 9 (náhradn dly). 5. Všechny znečistěné dly důkladně vyčistěte. 6. Jednotlivé dly smontujte v opačném pořad. 7. Několik kapek oleje (na př. pro šic stroje) kápněte do sacho a vratného otvoru (obraz 7, šipka). Pistoli na chvli zapněte. Ekologie Zbytky barvy nebo rozpouštědla nevylévejte do výlevky nebo do popelnice. Odevzdejte je bezplatně v komunálnm sběru zvláštnho odpadu. Přslušenstv W 180 P Název Objedn.čslo Kruhové trysky pro různé střkané materiály: Husté střkané materiály Velikost trysky 1, Velmi husté materiály Velikost trysky 0, Barvové nádobky s vkem Jehlové trysky Pružné nástavce trysky s rozprašovačem Pružné nástavce trysky (obraz 4 + 8) Pro střkán stropů, ležcch předmětů nebo na špatně přstupných mstech, např. radiátory. 4

9 W 180 P Seznam náhradnch dlů W 180 P (obraz 9) Poz. Název Objedn. čslo 1 Sac trubka Nádobka na barvu s vkem Tryska 0,8 mm Aretovac matka Ventil Těleso čerpadla Pružina pstu Pst Klč na trysky Pohárek k meřen viskozity Důležitý pokyn k ručen za výrobek! Použván cizho přslušenstv a cizch náhradnch dlů může znamenat úplné nebo částečné vyloučen záruky a nároků z ručen. Použváte-li origináln přslušenstv a náhradn dly fy WAGNER, máte jistotu, že bezpečnostn předpisy jsou dodrženy. 2 roky záruka Záruka je dva roky počtáno ode dne prodeje (pokladn lstek). Zahrnuje a omezuje se na bezplatné odstraněn nedostatků, které jsou prokazatelně způsobeny použitm vadných materiálů při výrobě nebo chybou při montáži, nebo na bezplatnou výmenu vadných dlů. Použit nebo uveden do provozu jakož i samostatně provedené montáže nebo opravy, které nejsou uvedeny v našem návodu k obsluze, vylučuj záruku. Dly vystavené opotřeben jsou ze záruky také vyloučeny. Ze záruky je vyloučeno i živnostenské (podnikatelské) použit. Plněn záruky si vyhrazujeme. Záruka zaniká, pokud je přstroj otevřen jinými osobami než personálem servisu firmy WAGNER. Škody vzniklé při transportu jakož i škody a poruchy způsobené chybnou nebo nedostatečnou údržbou také nespadaj do záruky. Jako důkaz o nabyt přstroje mus být při využit záruky předložen origináln doklad. Pokud je to podle zákona možné, vylučujeme každé ručen za všechny osobn, věcné a následné škody zvláště tehdy, pokud byl přstroj použván pro jiný účel, než je uvedeno v návodu k obsluze, nebyl uveden do provozu nebo udržován podle našeho návodu k obsluze nebo na něm byly prováděny opravy neodbornkem. Opravy nebo údržbářské práce, které jdou dále než je uvedeno v tomto návodu k obsluze si vyhrazujeme provést v našem závodě. V přpadě záručn nebo pozáručn opravy se prosm obrat te na prodejce, u kterého jste přstroj koupili. 5

10 W 180 P EG Prohlášen o shodě Prohlašujeme na naši odpovědnost, že tento výrobek odpovdá následujcm přslušným podmnkám: 73/23/EWG, 89/336 EWG. Přbuzné harmonizované normy: EN : 1998, EN : 2000, EN : 2001, EN : 2001, EN : 2000, EN : 2001 J. Wagner GmbH Otto-Lilienthal-Str. 18 A. Aepli i. V. J. Ulbrich D Markdorf Division Manager Development Manager 6

11 W 180 P D/A B GB DK CH S/SF NL F J. Wagner GmbH Otto-Lilienthal-Str. 18 D Markdorf Hotline: 0180/ /75 44/ /75 44/ Wagner Spraytech Belgie Veilinglaan Meise-Wolvertem +32/2/ /2/ Wagner Spraytech (UK) Ltd. Haslemere Way, Tramway Industrial Estate Banbury, Oxon OX16 8TY +44/12 95/ /12 95/ Wagner Spraytech Scandinavia A/S Kornmarksvej Bro/ ndby / / J. Wagner AG Industriestraße Altstätten +41/71/ /71/ Wagner Sverige AB Muskötgatan 19 S Helsingborg Wagner Spraytech Benelux B. V. Zoonebaan CA Maarssenbroek +31/30/ /30/ Wagner France S.a.r.l. 5, Aveneu du 1er Mai - B.P Palaiseau-Cédex +33/1/ /1/ Part. No /2003 Copyright by J. Wagner GmbH E SLO H PL HR AUS Wagner Spol s.r.o. Nedašovská Praha /2/ /2/ J. Wagner Spraytech Ibérica S.A. Ctra. N-340, Km 1245, Molins de Rei (Barcelona) +34/93/ /93/ Adresa servisa: GMA Elektromehanika d.o.o. Cesta Andreja Bitenca 115, Ljubljana 1000/Slowenien +386(1)/ (1)/ Magyarországi szerviz Hondimpex KFT. Kossuth L. u Mór +36(-22)/ (-22)/ PUT Wagner Service ul. E. Imieli Swietochlowice +48/32/ /32/ Adresa servisa: EL-ME-HO Horvacanska Zagreb/Kroatien +385(-1) Wagner Spraytech Australia Pty. Ltd., Kevlar Close, Braeside, VIC. 3195/Australia +61/3/ /3/ Änderungen vorbehalten. Wijzigingen voorbehouden. Sous réserve de modifications. We reserve the right to make modifications. Ci riserviamo cambiamenti. Ret til aendringer forbeholdt. Salvo modificationes.
