1 2 roky záruky W 3400

2 1 2 A A B C C B A B B A

3 7 8 9

4 10 C A B 11 12

5 Barvic váleček W 3400 Bezpečnostn pokyny Předt m, než je př stroj připojen k s ti, zkontrolujte, zda napět s tě souhlas s údajem uvedeným na výrobn m št tku př stroje. Př stroj připojujte k s ti jen při vypnutém hlavn m sp nači. Pokud nen př stroj použ ván, vytáhněte vidlici ze s ové zásuvky. S ový kabel a s ová vidlice mus být v nepoškozeném stavu. Poškozené d ly ihned vyměňte. Opravy elektrické části př stroje sm provádět jen odborn pracovn ci. Př stroj nikdy neponořujte do kapaliny! Před připojen m k vodovodn mu kohoutku za účelem čištěn př stroje bezpodm nečně vytáhněte s ovou vidlici! K proplachován a čištěn nepouž vejte horkou vodu. Př stroj nen hračka, a proto jej ukládejte mimo dosah dět. Př stroj nesm být použ ván v provozovnách podléhaj c m ustanoven m o bezpečnosti proti výbuchu. Barvic váleček nebo př slušenstv neobracejte směrem k sobě, hroz nebezpeč v důsledku vystřikuj c ho materiálu. Technické údaje W 3400 Napět : 230 V/50 Hz Dvojitá izolace: Př kon: 45 W Hladina vibrac : <2,5 m/s Max. dodávané množstv : 0,45 l/min Hladina hluku: <70 db(a) Max. pracovn tlak: 4 bary Druh provozu: 30 min ZAPNUTO Hmotnost: 1,6 kg 10 min VYPNUTO hhhh Zpracovávané materiály: Vodou ředitelné disperze a latexové barvy pro nátěr vnitřn ch a venkovn ch stěn. Materiály nevhodné ke zpracován : Barvy a laky obsahuj c rozpouštědla a materiály obsahuj c silně abrazivn složky. Př prava a montáž 1. Montáž barvic ho válečku (obr. 1): Uzávěr (A) zašroubujte otáčen m ve směru hodinových ručiček a přitom přidržujte (B). Montované válcové těleso nasuňte, až zaklapne (C). 2. Namontujte odvzdušňovac jednotku, uzavřete odvzdušňovac ventil (obr. 5, B), připojte hadice (obr. 2): Sac hadici (A), odvzdušňovac hadici (B) a hadici pro př vod barvy (C) nasa te na jednotlivá hrdla až na doraz. Nasa te závitové obj mky a utáhněte. 3. Před započet m práce zakryjte podlahy, nábytek, rámy dveř a ostatn předměty, nebo je přelepte maskovac (lepic ) páskou. Př stroj postavte na dostatečně velký kus fólie nebo lepenky. 4. Barvu dobře prom chejte, podle potřeby zře te cca na 10 % (dodržujte pokyny výrobce). 5. Sac hadici se sac m filtrem (obr. 3) ponořte do nádoby s barvou až ke dnu a upevněte svěrkou k okraji nádoby s barvou. 6. Otevřte dávkovac ventil na držadle. Zapněte př stroj. (obr. 4) Sac hadici a hadici pro př vod barvy stejně jako barvic váleček se za cca 2 minuty napln barvou. Po výstupu prvn ch kapek barvy je př stroj připraven k použit. Pomoc dávkovac ho ventilu nastavte př vod barvy podle potřeby. Při zavřen dávkovac ho ventilu se při dosažen maximáln ho tlaku čerpadlo automaticky vypne. 1

6 Barvic váleček W 3400 POZOR! Vzduch v sac hadici resp. v oblasti čerpadla může vést k přerušován činnosti. Dbejte na to, aby sac filtr byl stále úplně ponořen v barvě. Pravidelně doplňujte barvu nebo nádobu s barvou postavte šikmo nebo připravte novou nádobu s barvou. Před přem stěn m sac hadice do jiné nádoby s barvou př stroj vypněte. Opatřen v př padě nasát vzduchu Otevřte odvzdušňovac ventil (obr. 5, A) a př stroj nechejte cca 1 minutu běžet, až z odvzdušňovac hadice začne vycházet barva. Hadici přitom držte nad nádobou s barvou. Uzavřete odvzdušňovac ventil. Pokud porucha stále trvá: opakujte tuto proceduru. Přestávky při práci Kratš přestávky (max. do 4 hodin): 1. Vypněte čerpadlo barvy, otevřte dávkovac ventil na držadle. 2. Barvic váleček ihned vložte do plastového sáčku a vzduchotěsně stáhněte provázkem (obr. 6, A). 3. Sac a odvzdušňovac hadici ponechejte v barvě. Delš přestávky (dny): 1. Barvic váleček vložte do nádoby naplněné vodou (obr. 6, B). 2. Na hladinu barvy nalijte něco vody, aby se nevytvořila kůra. 3. Použité, rozšroubované př slušenstv ihned po použit vložte do vody. Ukončen práce a čištěn 1. Barvic váleček otřete nad nádobou s barvou. 2. Barvic váleček sejměte po odjištěn z třmenu barvic ho válečku a samostatně důkladně očistěte. Pomoc vhodného nástroje uvolněte uzávěr barvic ho válečku. Barvic váleček demontujte a všechny d ly vyčistěte ve vlažné vodě. 3. Sac hadici vyjměte z nádoby s barvou a vložte do jiné nádoby s vodou. Třemen barvic ho válečku držte nebo zavěste nad nádobu s barvou. Zapněte př stroj a načerpejte vodu až do třmenu barvic ho válečku. Barva nacházej c se ve zbývaj c části je takto vyčerpána zpět do nádoby s barvou. 4. Vypněte podávac čerpadlo a vytáhněte vidlici ze s ové zásuvky! 5. Otřete barvu na sac hadici a odvzdušňovac hadici. 6. Sejměte filtr a důkladně vyčistěte. 7. Třmen barvic ho válečku s hadic pro př vod barvy odložte do druhé nádoby nebo výlevky. 8. Odvzdušňovac hadici nasa te na čistic adaptér (obr. 7). 9. Otevřete odvzdušňovac ventil až na doraz (obr. 5, A) 10. Čistic adaptér nasa te na vodovodn kohoutek a systém proplachujte tak dlouho (obr. 12), až bude z třmenu barvic ho válečku vytékat jen čistá voda (za cca 1 minutu). 11. Uzavřete odvzdušňovac ventil (obr. 5, B). 12. Sac hadici nasa te na čistic adaptér (obr. 8). 13. Čistic adaptér nasa te na vodovodn kohoutek a systém proplachujte tak dlouho, až bude z třmenu barvic ho válečku vytékat jen čistá voda (za cca 1 minutu). Čištěn ventilové jednotky (obr. 9) 1. Odšroubujte jednotku odvzdušňovac ho ventilu, sejměte sac hlavici a vyjměte ventilovou jednotku (obr. 9). 2. Označená m sta (obr. 10, A + B + C) důkladně očistěte vodou s použit m měkkého kartáče. 3. Pomoc šroubováku přitlačte tal ř ventilu k dosedac ploše a otáčejte j m stř davě vlevo a vpravo. Takto se setřou př padné částice barvy ulpělé na ventilu (obr. 11). 4. Před vložen m ventilové jednotky ošetřete těsnic kroužky (obr. 10, A) tukem. 2

7 Barvic váleček W 3400 Konzervace ventilové jednotky 1. Do sac ho hrdla nakapejte několik kapek oleje - např. oleje na šic stroje - (obr. 2, A) 2. Hrdlo pro př vod barvy zakryjte tkaninou a čerpadlo barvy krátce zapněte. POZOR: Při uchováván vždy nechávejte dávkovac ventil na držadle v otevřeném stavu (obr. 4). Seznam náhradn ch d lů W 3400 Poz. Název Objednac č slo 1 Třmen barvic ho válečku Těsněn Válcové těleso s uzávěrem Uzávěr Barvic váleček Držadlo s hadic pro př vod barvy DN 9 x 4 m Závitová obj mka k hadici pro př vod barvy (poz. 6) Čistic adaptér Odvzdušňovac jednotka O-kroužek pro odvzdušňovac ventil Spojka pro sac hadici Sac hadice / odvzdušňovac hadice DN 13 x 0,7 m Závitová obj mka pro poz Svorka pro upevněn na nádobu s barvou Horn d l filtru Filtr Př slušenstv W 3400 (nen zahrnuto v dodávce) Název Objednac č slo Prodloužen 90 cm Prodloužen 45 cm Barvic váleček s potahem (pro hrubé plochy a om tky) Dispersn štětec (pro kouty a hrany) Porucha Př čina Opatřen Tlaková hadice se barvou napln Dávkovac ventil na držadle je zavřen. Otevřte dávkovac ventil. jen částečně, a potom se čerpadlo vypne. Motor běž, ale čerpadlo Při delš době nečinnosti vysušte ventily, nenasává barvu. snadno se zalepuj nebo znečis uj. V průběhu práce se dodávka barvy zastav. Filtr na sac hadici je ucpán. Systém nasál vzduch. Do sac ho hrdla dodejte něco vody. Viz Čištěn ventilové jednotky. Čištěn odvzdušněn filtru (strana 2). Důležitý pokyn pro záruku na výrobek Na základě předpisu EU platného od ruč výrobce za svůj výrobek jen tehdy, pokud všechny d ly pocház od výrobce nebo jsou j m schváleny, resp. pokud je př stroj odborně smontován a provozován. Při použ ván ciz ho př slušenstv a náhradn ch d lů může být záruka úplně nebo částečně zrušena. 3

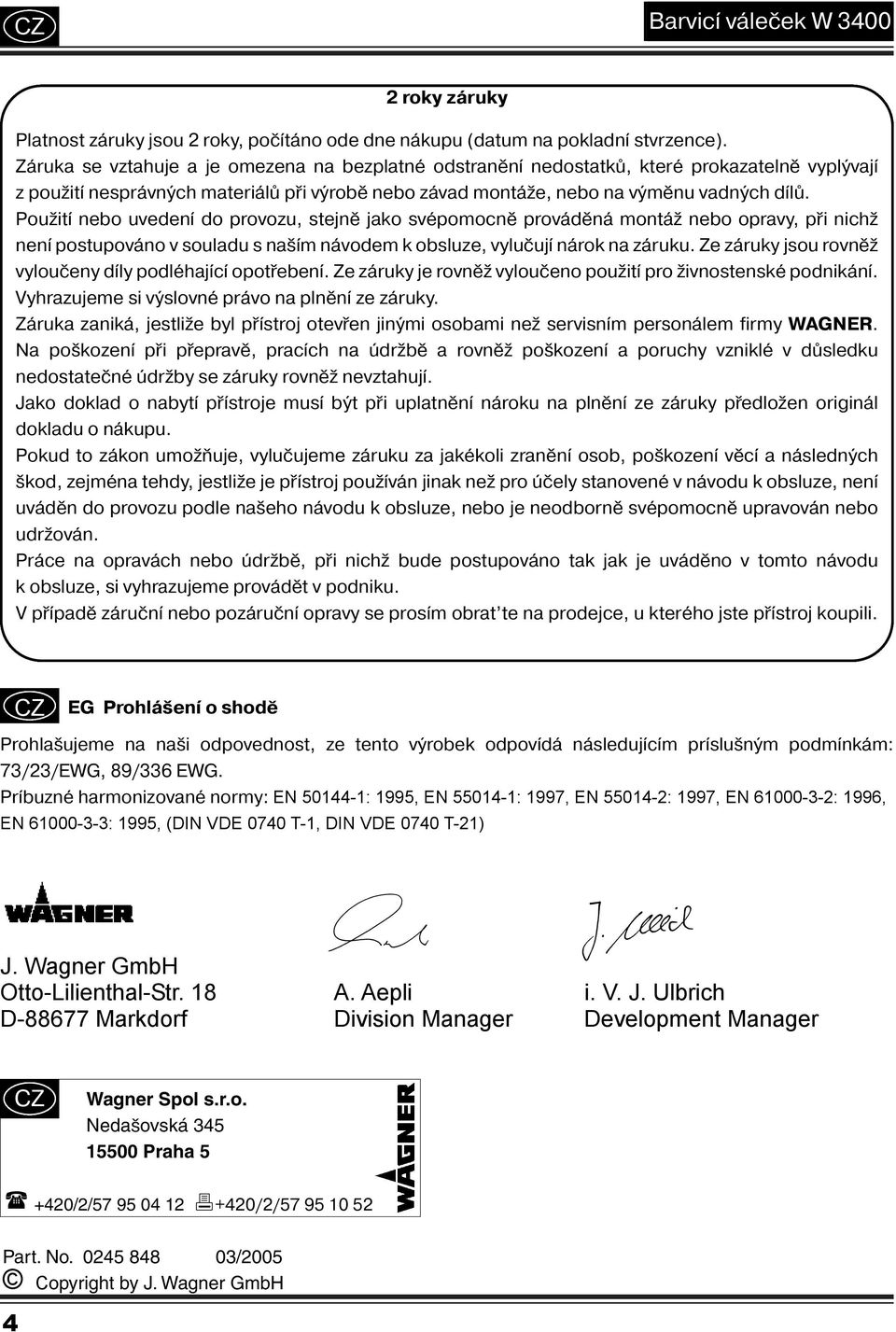

8 Barvic váleček W roky záruky Platnost záruky jsou 2 roky, poč táno ode dne nákupu (datum na pokladn stvrzence). Záruka se vztahuje a je omezena na bezplatné odstraněn nedostatků, které prokazatelně vyplývaj z použit nesprávných materiálů při výrobě nebo závad montáže, nebo na výměnu vadných d lů. Použit nebo uveden do provozu, stejně jako svépomocně prováděná montáž nebo opravy, při nichž nen postupováno v souladu s naš m návodem k obsluze, vylučuj nárok na záruku. Ze záruky jsou rovněž vyloučeny d ly podléhaj c opotřeben. Ze záruky je rovněž vyloučeno použit pro živnostenské podnikán. Vyhrazujeme si výslovné právo na plněn ze záruky. Záruka zaniká, jestliže byl př stroj otevřen jinými osobami než servisn m personálem firmy WAGNER. Na poškozen při přepravě, prac ch na údržbě a rovněž poškozen a poruchy vzniklé v důsledku nedostatečné údržby se záruky rovněž nevztahuj. Jako doklad o nabyt př stroje mus být při uplatněn nároku na plněn ze záruky předložen originál dokladu o nákupu. Pokud to zákon umožňuje, vylučujeme záruku za jakékoli zraněn osob, poškozen věc a následných škod, zejména tehdy, jestliže je př stroj použ ván jinak než pro účely stanovené v návodu k obsluze, nen uváděn do provozu podle našeho návodu k obsluze, nebo je neodborně svépomocně upravován nebo udržován. Práce na opravách nebo údržbě, při nichž bude postupováno tak jak je uváděno v tomto návodu k obsluze, si vyhrazujeme provádět v podniku. V př padě záručn nebo pozáručn opravy se pros m obrat te na prodejce, u kterého jste př stroj koupili. EG Prohlášen o shodě Prohlašujeme na naši odpovednost, ze tento výrobek odpov dá následuj c m pr slušným podm nkám: 73/23/EWG, 89/336 EWG. Pr buzné harmonizované normy: EN : 1995, EN : 1997, EN : 1997, EN : 1996, EN : 1995, (DIN VDE 0740 T-1, DIN VDE 0740 T-21) J. Wagner GmbH Otto-Lilienthal-Str. 18 A. Aepli i. V. J. Ulbrich D Markdorf Division Manager Development Manager Wagner Spol s.r.o. Nedašovská Praha /2/ /2/ Part. No /2005 Copyright by J. Wagner GmbH 4
