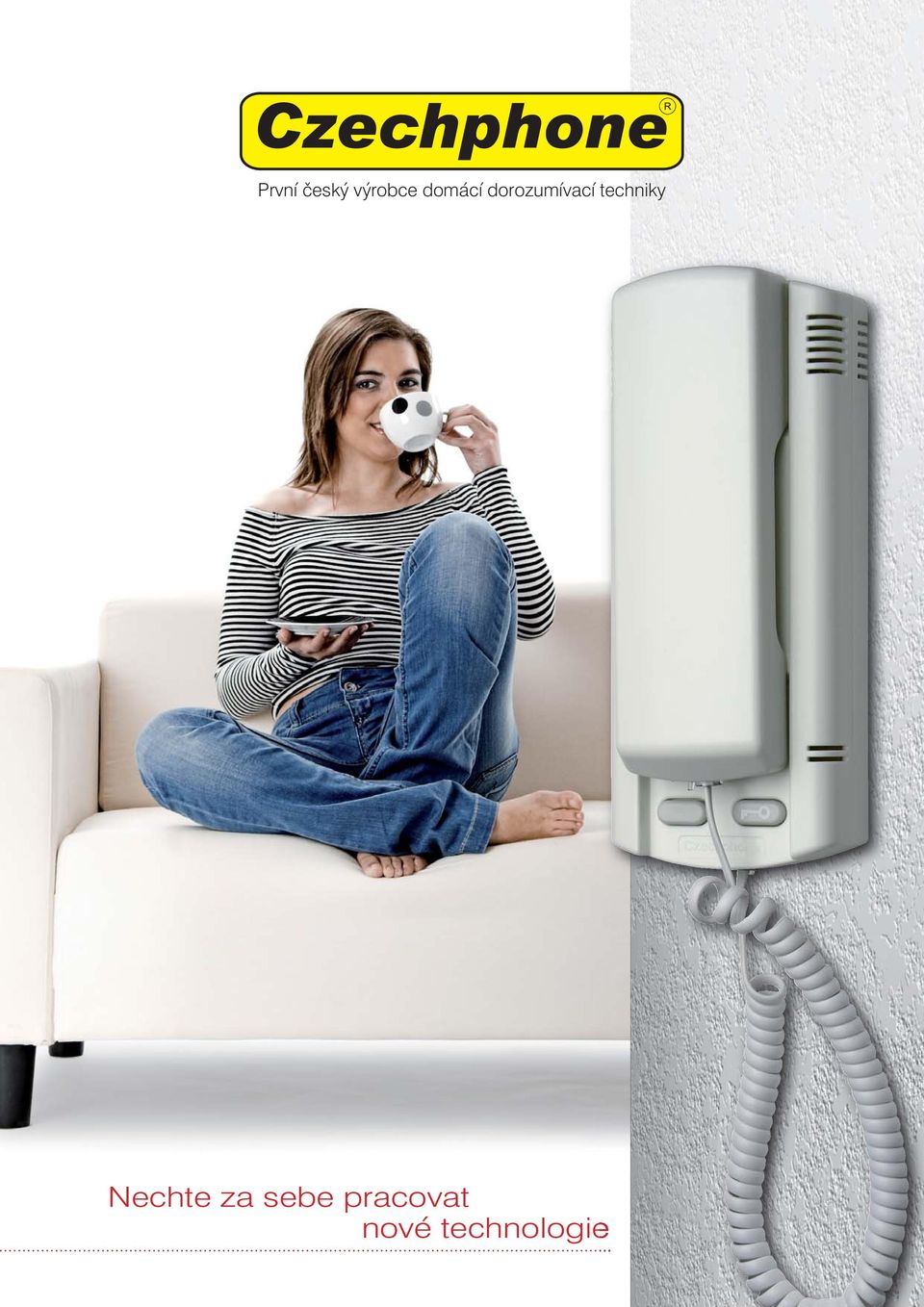

1 První český výrobce domácí dorozumívací techniky Nechte za sebe pracovat nové technologie

2 Společnost ELEKTRO-FA.PAVELEK, s.r.o. se snaží využívat všech dostupných možností, aby měli zájemci k dispozici technické informace, kdykoliv je potřebují Katalog je rozdělen dle jednotlivých systémů: audio systémy klasika audio systémy dvoudrát video systémy skládané /videosady příslušenství VEŠKERÁ ZVONKOVÁ TABLA JSOU POD OMÍTKU I NA OMÍTKU DOMÁCÍ DOROZUMÍVACÍ TECHNIKA AUDIO / VIDEO Elektronický vrátný a videovrátný slouží k oboustranné komunikaci mezi příchozím a obyvatelem domu. V dnešní době běžný standard pro rodinné a panelové domy i komerční objekty, kde je použitím domácí dorozumívací techniky zaručena větší bezpečnost a kontrola příchozích. Ideální pro rekonstrukce i nové výstavby. Jednoduchá montáž i obsluha společně s výhodnou cenou a rychlým servisem, který začíná návrhem a končí realizací, uspokojí každého zákazníka od instalační firmy po koncového uživatele. DOMOVNÍ ZVONKOVÁ TABLA Vyrábíme a nabízíme zvonková tabla pod omítku i na omítku bez potřeby zasekání. Systém umožňuje rozšíření vého tabla o modul kódového zámku, Dallas čtečky, nebo BIS. Dále nabízíme tabla s napojením přes pobočkovou ústřednu s tlačítky do 6 účastníků a s klávesnicí nad 6 účastníků. Velikost a uspořádání vého tabla si zvolíte sami podle potřeby. Tabla mají viditelné jmenovky i v noci. Pro malé bytové domy nabízíme i zvonková tabla bez hovorové části pouze pro vyzvánění, a to na omítku i pod omítku. SETY DOMÁCÍ DOROZUMÍVACÍ TECHNIKY Audiosety tvoří důležitou část sortimentu a obsahují vždy vše potřebné pro instalaci. Stačí objednat set pro daný počet uživatelů a upřesnit, zda je potřeba rozlišného vyzvánění od vchodových a bytových dveří. DVOUDRÁTOVÝ SYSTÉM Současný trend audiokomunikace reprezentuje nový systém zapojení domácích telefonů po dvou vodičích - panelové domy do 50 bytů. Vysoký stupeň ochrany před vnějším poškozením, otevírání elektrického zámku kódovou klávesnicí, volba požadovaného domácího telefonu přes kódovou klávesnici nebo zvonkovým tlačítkem, zajištěná zábrana odposlechu, možnost součinnosti až 9 vstupů do objektu, rozšířitelnost o Dallas čtečku či BIS. Nechte za sebe pracovat nové technologie

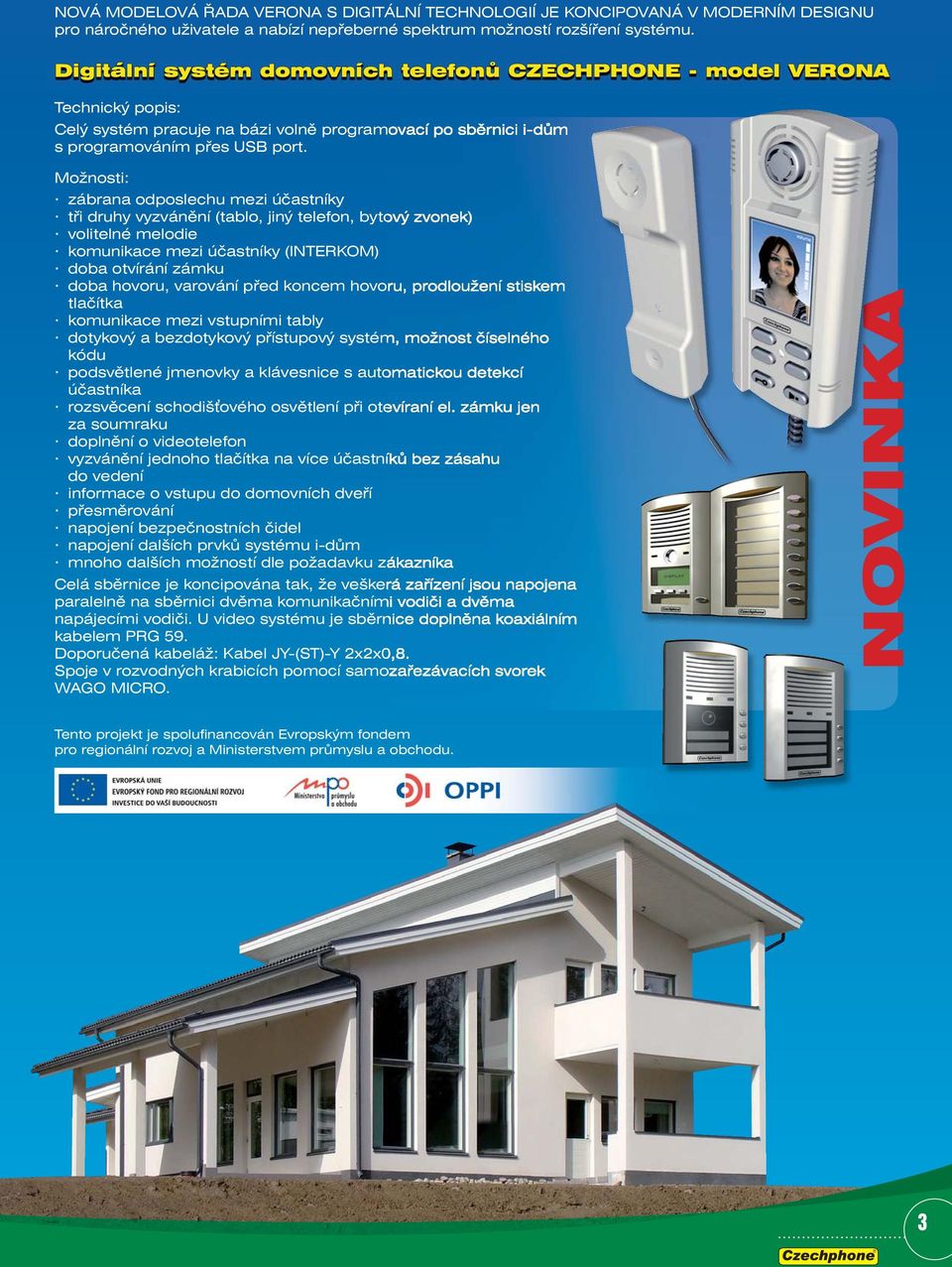

3 NOVÁ MODELOVÁ ŘADA VERONA S DIGITÁLNÍ TECHNOLOGIÍ JE KONCIPOVANÁ V MODERNÍM DESIGNU pro náročného uživatele a nabízí nepřeberné spektrum možností rozšíření systému. Digitální systém domovních telefonů CZECHPHONE - model VERONA Technický popis: Celý systém pracuje na bázi volně programovací po sběrnici i-dům s programováním přes USB port. Možnosti: zábrana odposlechu mezi účastníky tři druhy vyzvánění (tablo, jiný telefon, bytový zvonek) volitelné melodie komunikace mezi účastníky (INTERKOM) doba otvírání zámku doba hovoru, varování před koncem hovoru, prodloužení stiskem tlačítka komunikace mezi vstupními tably dotykový a bezdotykový přístupový systém, možnost číselného kódu podsvětlené jmenovky a klávesnice s automatickou detekcí účastníka rozsvěcení schodiš ového osvětlení při otevíraní el. zámku jen za soumraku doplnění o videotelefon vyzvánění jednoho tlačítka na více účastníků bez zásahu do vedení informace o vstupu do domovních dveří přesměrování napojení bezpečnostních čidel napojení dalších prvků systému i-dům mnoho dalších možností dle požadavku zákazníka Celá sběrnice je koncipována tak, že veškerá zařízení jsou napojena paralelně na sběrnici dvěma komunikačními vodiči a dvěma napájecími vodiči. U video systému je sběrnice doplněna koaxiálním kabelem PRG 59. Doporučená kabeláž: Kabel JY-(ST)-Y xx0,8. Spoje v rozvodných krabicích pomocí samozařezávacích svorek WAGO MICRO. NOVINKA Tento projekt je spolufinancován Evropským fondem pro regionální rozvoj a Ministerstvem průmyslu a obchodu. 3

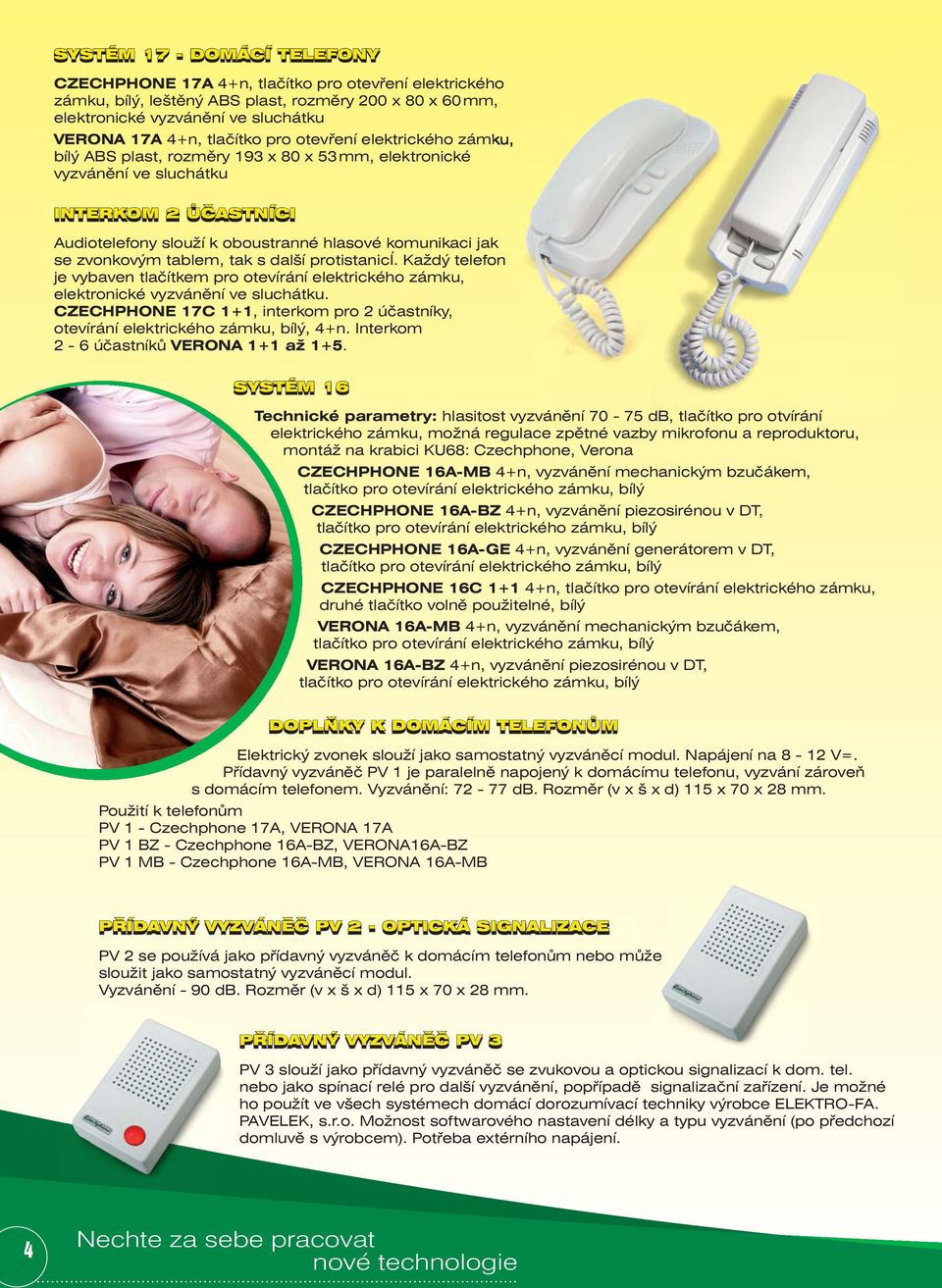

4 SYSTÉM 17 - DOMÁCÍ TELEFONY CZECHPHONE 17A +n, pro otevření elektrického zámku, bílý, leštěný ABS plast, rozměry 00 x 80 x 60 mm, elektronické vyzvánění ve sluchátku VERONA 17A +n, pro otevření elektrického zámku, bílý ABS plast, rozměry 193 x 80 x 53 mm, elektronické vyzvánění ve sluchátku INTERKOM ŮČASTNÍCI Audiotelefony slouží k oboustranné hlasové komunikaci jak se zvonkovým tablem, tak s další protistanicí. Každý telefon je vybaven tlačítkem pro otevírání elektrického zámku, elektronické vyzvánění ve sluchátku. CZECHPHONE 17C 1+1, interkom pro účastníky, otevírání elektrického zámku, bílý, +n. Interkom - 6 účastníků VERONA 1+1 až 1+5. SYSTÉM 16 Technické parametry: hlasitost vyzvánění db, pro otvírání elektrického zámku, možná regulace zpětné vazby mikrofonu a reproduktoru, montáž na krabici KU68:, Verona CZECHPHONE 16A-MB +n, vyzvánění mechanickým bzučákem, pro otevírání elektrického zámku, bílý CZECHPHONE 16A-BZ +n, vyzvánění piezosirénou v DT, pro otevírání elektrického zámku, bílý CZECHPHONE 16A-GE +n, vyzvánění generátorem v DT, pro otevírání elektrického zámku, bílý CZECHPHONE 16C 1+1 +n, pro otevírání elektrického zámku, druhé volně použitelné, bílý VERONA 16A-MB +n, vyzvánění mechanickým bzučákem, pro otevírání elektrického zámku, bílý VERONA 16A-BZ +n, vyzvánění piezosirénou v DT, pro otevírání elektrického zámku, bílý DOPLŇKY K DOMÁCÍM TELEFONŮM Elektrický zvonek slouží jako samostatný vyzváněcí modul. Napájení na 8-1 V=. Přídavný vyzváněč PV 1 je paralelně napojený k domácímu telefonu, vyzvání zároveň s domácím telefonem. Vyzvánění: 7-77 db. Rozměr (v x š x d) 115 x 70 x 8 mm. Použití k telefonům PV 1-17A, VERONA 17A PV 1 BZ - 16A-BZ, VERONA16A-BZ PV 1 MB - 16A-MB, VERONA 16A-MB PŘÍDAVNÝ VYZVÁNĚČ PV - OPTICKÁ SIGNALIZACE PV se používá jako přídavný vyzváněč k domácím telefonům nebo může sloužit jako samostatný vyzváněcí modul. Vyzvánění - 90 db. Rozměr (v x š x d) 115 x 70 x 8 mm. PŘÍDAVNÝ VYZVÁNĚČ PV 3 PV 3 slouží jako přídavný vyzváněč se zvukovou a optickou signalizací k dom. tel. nebo jako spínací relé pro další vyzvánění, popřípadě signalizační zařízení. Je možné ho použít ve všech systémech domácí dorozumívací techniky výrobce ELEKTRO-FA. PAVELEK, s.r.o. Možnost softwarového nastavení délky a typu vyzvánění (po předchozí domluvě s výrobcem). Potřeba extérního napájení. Nechte za sebe pracovat nové technologie

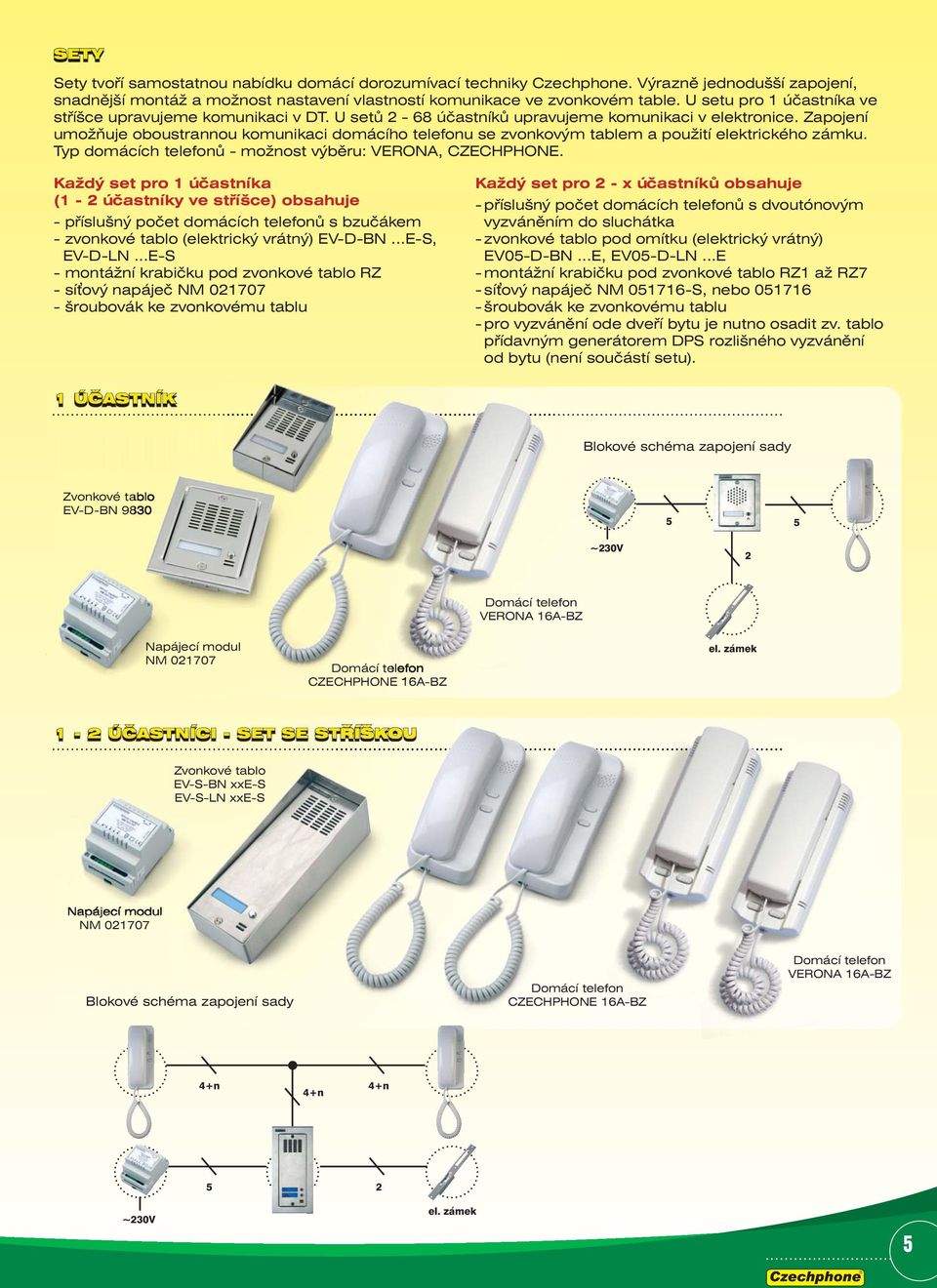

5 SETY Sety tvoří samostatnou nabídku domácí dorozumívací techniky. Výrazně jednodušší zapojení, snadnější montáž a možnost nastavení vlastností komunikace ve zvonkovém table. U setu pro 1 účastníka ve stříšce upravujeme komunikaci v DT. U setů - 68 účastníků upravujeme komunikaci v elektronice. Zapojení umožňuje oboustrannou komunikaci domácího telefonu se zvonkovým tablem a použití elektrického zámku. Typ domácích telefonů - možnost výběru: VERONA, CZECHPHONE. Každý set pro 1 účastníka (1 - účastníky ve stříšce) obsahuje - příslušný počet domácích telefonů s bzučákem - zvonkové tablo (elektrický vrátný) EV-D-BN...E-S, EV-D-LN...E-S - montážní krabičku pod zvonkové tablo RZ - sí ový napáječ NM šroubovák ke zvonkovému tablu Každý set pro - x účastníků obsahuje - příslušný počet domácích telefonů s dvoutónovým vyzváněním do sluchátka - zvonkové tablo pod omítku (elektrický vrátný) EV05-D-BN...E, EV05-D-LN...E - montážní krabičku pod zvonkové tablo RZ1 až RZ7 - sí ový napáječ -S, nebo šroubovák ke zvonkovému tablu - pro vyzvánění ode dveří bytu je nutno osadit zv. tablo přídavným generátorem DPS rozlišného vyzvánění od bytu (není součástí setu). 1 ÚČASTNÍK Blokové schéma zapojení sady Zvonkové tablo EV-D-BN ~30V Domácí telefon VERONA 16A-BZ Napájecí modul NM Domácí telefon CZECHPHONE 16A-BZ 1 - ÚČASTNÍCI - SET SE STŘÍŠKOU Zvonkové tablo EV-S-BN xxe-s EV-S-LN xxe-s Napájecí modul NM Blokové schéma zapojení sady Domácí telefon CZECHPHONE 16A-BZ Domácí telefon VERONA 16A-BZ +n +n +n 5 ~30V 5

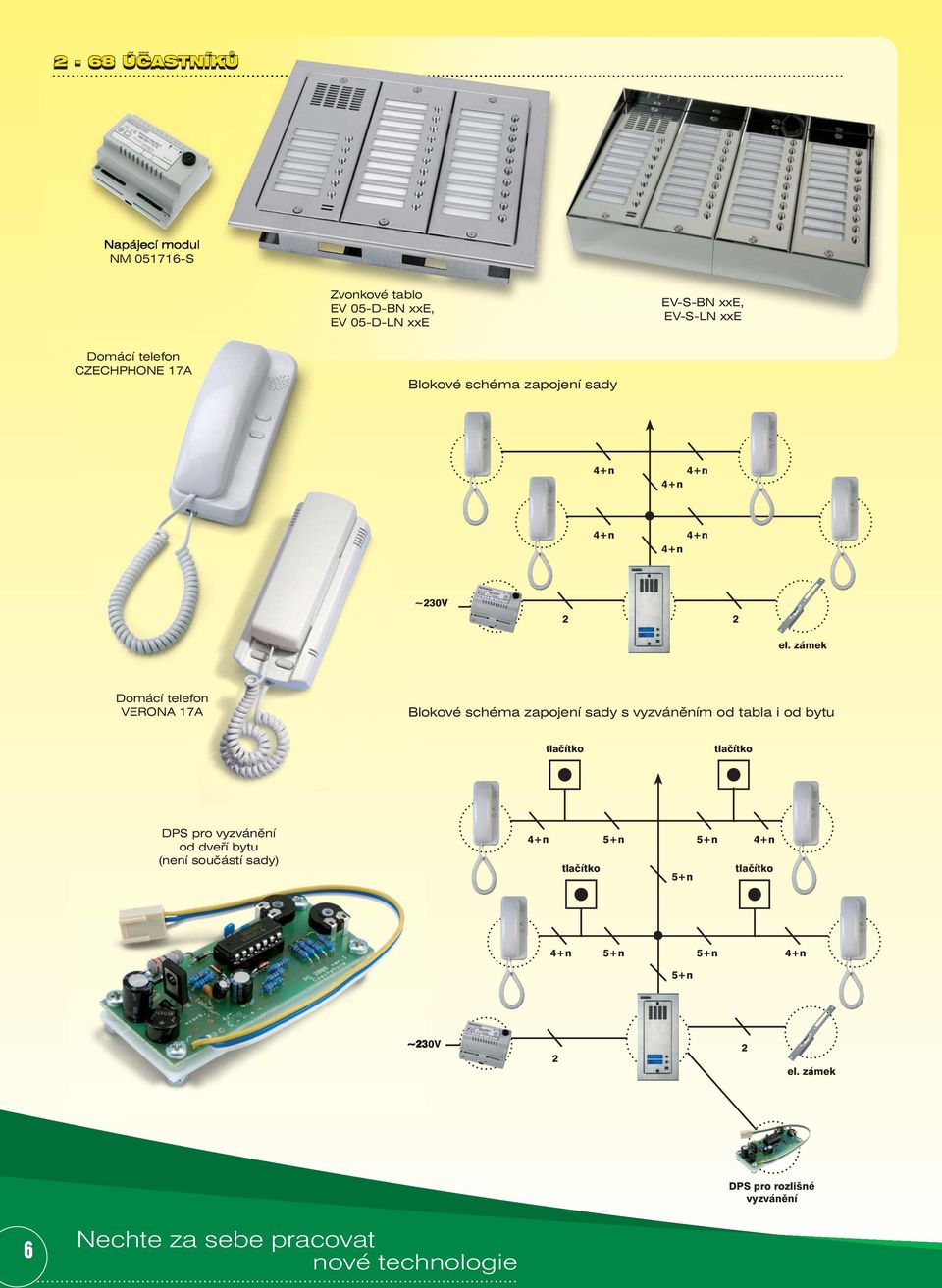

6 - 68 ÚČASTNÍKŮ Napájecí modul -S Zvonkové tablo EV 05-D-BN xxe, EV 05-D-LN xxe EV-S-BN xxe, EV-S-LN xxe Domácí telefon CZECHPHONE 17A Blokové schéma zapojení sady +n +n +n +n +n +n ~30V Domácí telefon VERONA 17A Blokové schéma zapojení sady s vyzváněním od tabla i od bytu DPS pro vyzvánění od dveří bytu (není součástí sady) +n 5+n 5+n 5+n +n +n 5+n 5+n +n 5+n ~30V DPS pro rozlišné vyzvánění 6 Nechte za sebe pracovat nové technologie

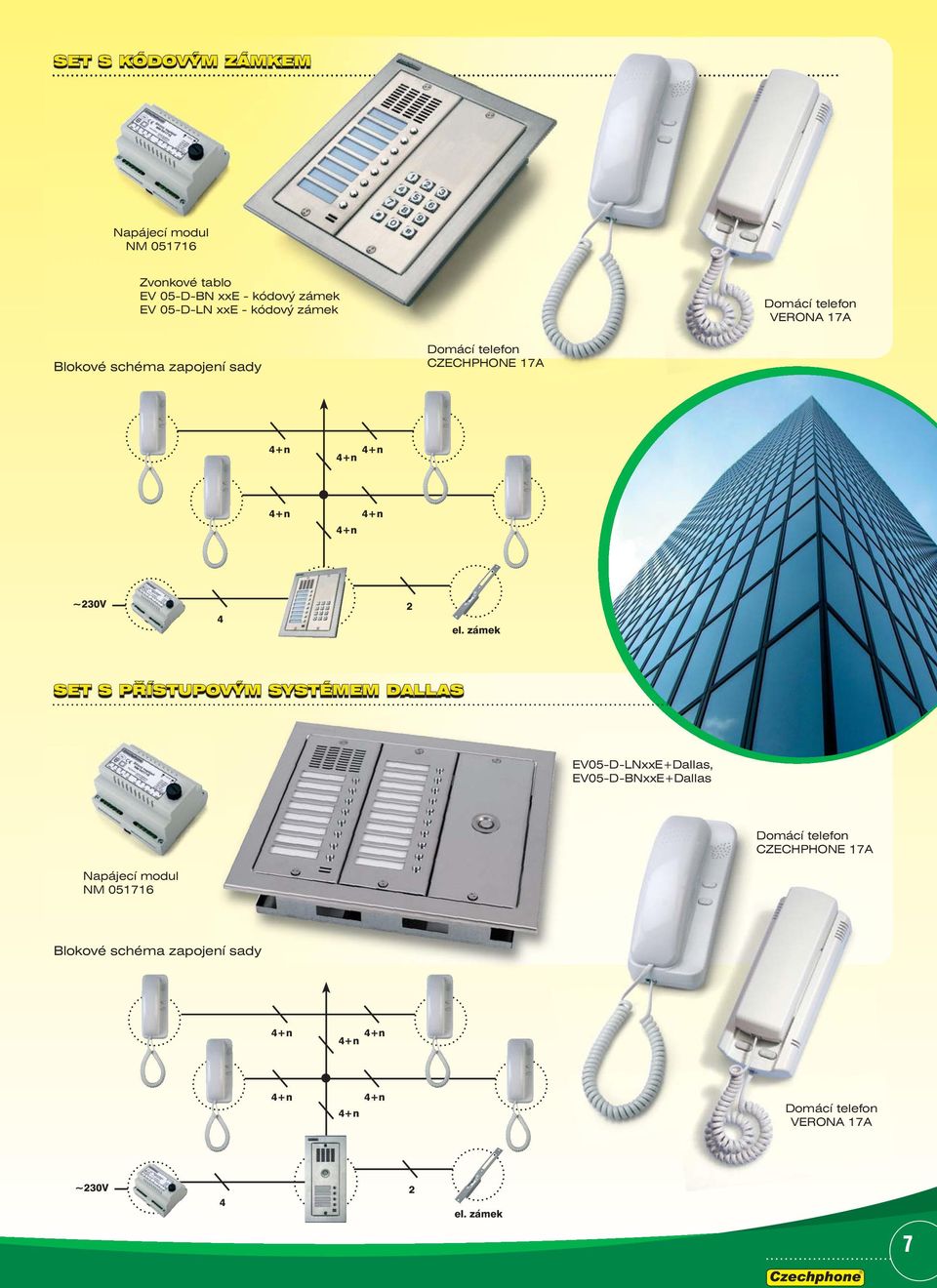

7 SET S KÓDOVÝM ZÁMKEM Napájecí modul Zvonkové tablo EV 05-D-BN xxe - kódový zámek EV 05-D-LN xxe - kódový zámek Domácí telefon VERONA 17A Blokové schéma zapojení sady Domácí telefon CZECHPHONE 17A +n +n +n +n +n +n ~30V SET S PŘÍSTUPOVÝM SYSTÉMEM DALLAS EV05-D-LNxxE+Dallas, EV05-D-BNxxE+Dallas Domácí telefon CZECHPHONE 17A Napájecí modul Blokové schéma zapojení sady +n +n +n +n +n +n Domácí telefon VERONA 17A ~30V 7

8 ZVONKOVÁ TABLA antivandal v nerezovém provedení jmenovky jsou trvale podsvětleny u všech typů tabel pro uchycení dodáváme pod zvonková tabla montážní krabice RZ jednomodulová tabla a tabla bez elektrického vrátného - dodávka RZ automaticky, pro větší tabla jen na základě objednávky Rozklad tabla do omítky Rozklad tabla (na omítku) se stříškou ZVONKOVÁ TABLA S ELEKTRICKÝM VRÁTNÝM pro nové instalace s označením EV-D-BN x..e, EV-D-LN x..e, EV-S-BN x..e, EV-S-LN x..e, EV05-D-BN x..e, EV05-D-LN x..e El. Vrátný - Do omítky - Broušená Nerez, El. Vrátný - Stříška - Broušená Nerez El. Vrátný - Do omítky - Leštěná Nerez, El. Vrátný - Stříška - Leštěná Nerez El. Vrátný - 05 elektronika - Do omítky - Broušená Nerez x = počet tlačítek, E - 1 V - Leštěná Nerez pro výměnu stávajících systémů EV-D-BN x..e-s, EV-D-LN x..e-s, EV-S-BN x..e-s, EV-S-LN x..e-s, EV05-D-BN x..e-s, EV05-D-LN x..e-s El. Vrátný - Do omítky - Broušená Nerez - ES (kompatibilita 8 V), El. Vrátný - Stříška - Broušená Nerez - ES (kompatibilita 8 V), El. Vrátný - 05 elektronika - Do omítky - Broušená Nerez - ES (kompatibilita 8 V) - Leštěná Nerez, xe-s = počet tlačítek El. Vrátný - 05 elektronika - Stříška Tabla EV05 rozšiřují nabídku zvonkových tabel s elektrickým vrátným zabudovaná elektronika výrazně jednodušší montáž s možností odpojení jednotlivých vých modulů od elektroniky nastavení zpětné vazby mezi mikrofonem a reproduktorem nastavení hlasitosti a frekvence vyzvánění (platí pouze pro novou instalaci, systém 17-1 V) připojení dalšího vyzváněcího generátoru pro rozlišení typu vyzvánění od venkovních a bytových dveří (platí pouze pro novou instalaci, systém 17-1 V) propojení jednotlivých plošných spojů, mikrofonu a reproduktoru pomocí kabelu s konektorem akustická kontrola vyzvánění 8 Nechte za sebe pracovat nové technologie

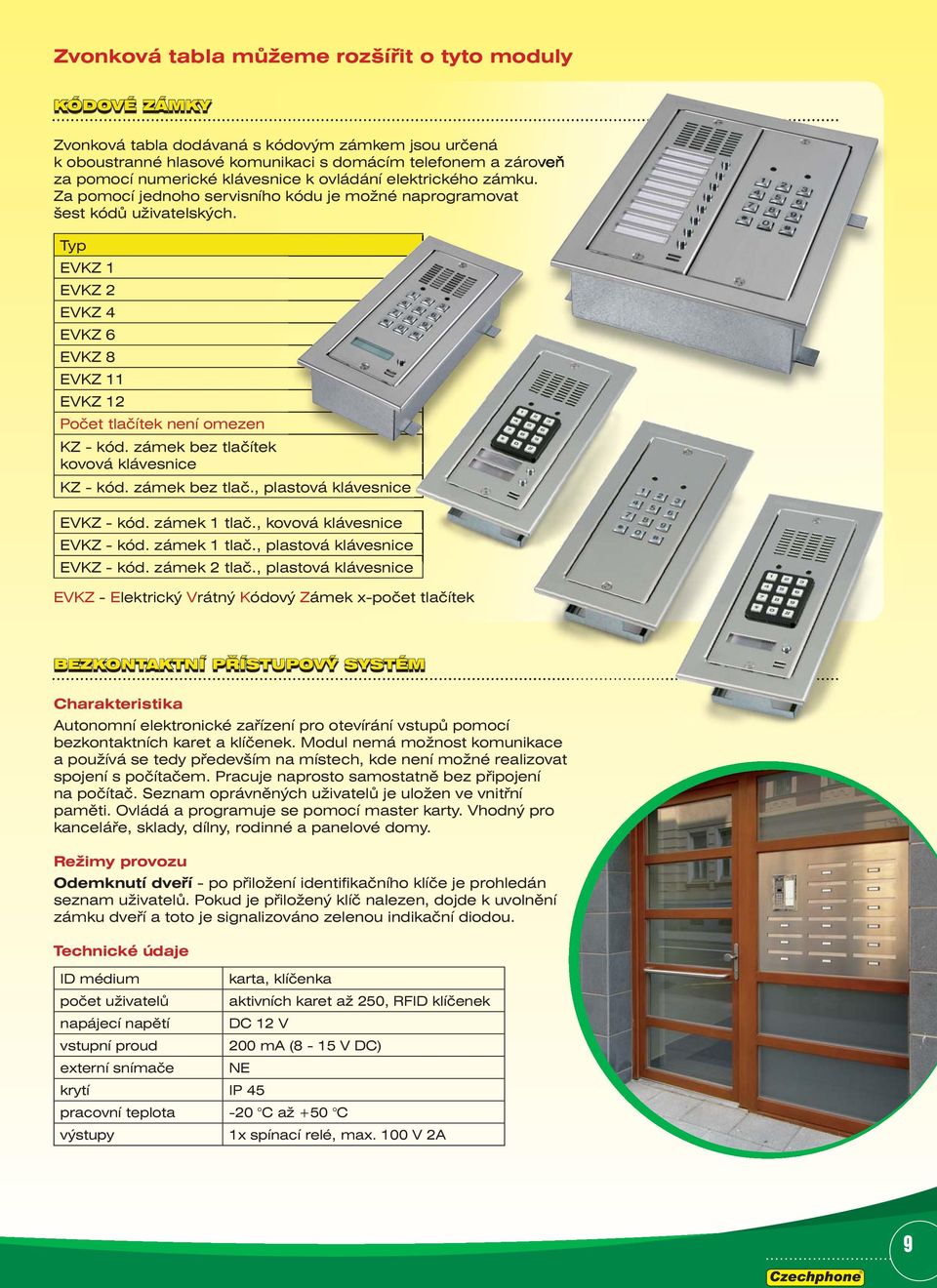

9 Zvonková tabla můžeme rozšířit o tyto moduly KÓDOVÉ ZÁMKY Zvonková tabla dodávaná s kódovým zámkem jsou určená k oboustranné hlasové komunikaci s domácím telefonem a zároveň za pomocí numerické klávesnice k ovládání elektrického zámku. Za pomocí jednoho servisního kódu je možné naprogramovat šest kódů uživatelských. Typ EVKZ 1 EVKZ EVKZ EVKZ 6 EVKZ 8 EVKZ 11 EVKZ 1 Počet tlačítek není omezen KZ - kód. zámek bez tlačítek kovová klávesnice KZ - kód. zámek bez tlač., plastová klávesnice EVKZ - kód. zámek 1 tlač., kovová klávesnice EVKZ - kód. zámek 1 tlač., plastová klávesnice EVKZ - kód. zámek tlač., plastová klávesnice EVKZ - Elektrický Vrátný Kódový Zámek x-počet tlačítek BEZKONTAKTNÍ PŘÍSTUPOVÝ SYSTÉM Charakteristika Autonomní elektronické zařízení pro otevírání vstupů pomocí bezkontaktních karet a klíčenek. Modul nemá možnost komunikace a používá se tedy především na místech, kde není možné realizovat spojení s počítačem. Pracuje naprosto samostatně bez připojení na počítač. Seznam oprávněných uživatelů je uložen ve vnitřní paměti. Ovládá a programuje se pomocí master karty. Vhodný pro kanceláře, sklady, dílny, rodinné a panelové domy. Režimy provozu Odemknutí dveří - po přiložení identifikačního klíče je prohledán seznam uživatelů. Pokud je přiložený klíč nalezen, dojde k uvolnění zámku dveří a toto je signalizováno zelenou indikační diodou. Technické údaje ID médium karta, klíčenka počet uživatelů aktivních karet až 50, RFID klíčenek napájecí napětí DC 1 V vstupní proud 00 ma (8-15 V DC) externí snímače NE krytí IP 5 pracovní teplota -0 C až +50 C výstupy 1x spínací relé, max. 100 V A 9

10 ZVONKOVÁ TABLA A MODULY PRO KOMUNIKACI S POBOČKOVOU ÚSTŘEDNOU ZVONKOVÁ TABLA DO 6 POBOČEK Zvonková tabla EVPU-D-BN, EVPU-D-LN jsou kompatibilní s jakoukoliv analogovou pobočkovou ústřednou. Umožňují komunikaci mezi libovolnou pobočkou (až 6 poboček) a návštěvníkem u domovních dveří. Spojení lze navázat z pobočkového telefonu i od návštěvníka pomocí příslušného tlačítka na zvonkovém tablu. Funkce: pulzní i tónová volba detekce obsazovacího tónu odemykání dveřního zámku dálkové programování telefonních čísel nastavitelná hlasitost reprodukce kvalitní akustické vlastnosti jednoduchá instalace Typ tabla EVPU-D-BN(LN) 1E EVPU-D-BN(LN) E EVPU-D-BN(LN) E EVPU-D-BN(LN) 6E Provedení do omítky - broušená nerez do omítky - broušená nerez do omítky - broušená nerez do omítky - broušená nerez El. Vrátný Pobočková Ústředna - Do omítky - Brouš. Nerez, x-počet tlačítek El. Vrátný Pobočková Ústředna - Do omítky - Leštěná Nerez, x-počet tlačítek ZVONKOVÁ TABLA NAD 6 POBOČEK Pro větší počet než šest účastníků nabízíme zvonkové tablo s klávesnicí. ZVONKOVÁ TABLA TLAČÍTKOVÁ BEZ ELEKTRICKÉHO VRÁTNÉHO ZVONKOVÁ TABLA TT-D-BN, TT-D-LN DO OMÍTKY / - NA OMÍTKU Tabla slouží pouze k vyzvánění na jednotlivé účastníky (elektrické zvonky). Pro uchycení je pod zvonkové tablo dodávána montážní krabice RZ. Typy vých tabel vé tablo TT-D-BN(LN) 1E + RZ vé tablo TT-D-BN(LN) E + RZ vé tablo TT-D-BN(LN) 3E + RZ vé tablo TT-D-BN(LN) E + RZ vé tablo TT-S-BN(LN) 1E vé tablo TT-S-BN(LN) E vé tablo TT-S-BN(LN) 3E vé tablo TT-S-BN(LN) E Tlačítkové Tablo - Do omítky - Brouš. Nerez, x-počet tlačítek Tlačítkové Tablo - Do omítky - Leštěná Nerez, x-počet tlačítek Tlačítkové Tablo - Stříška - Brouš. Nerez (Lesk Nerez) 10 Nechte za sebe pracovat nové technologie

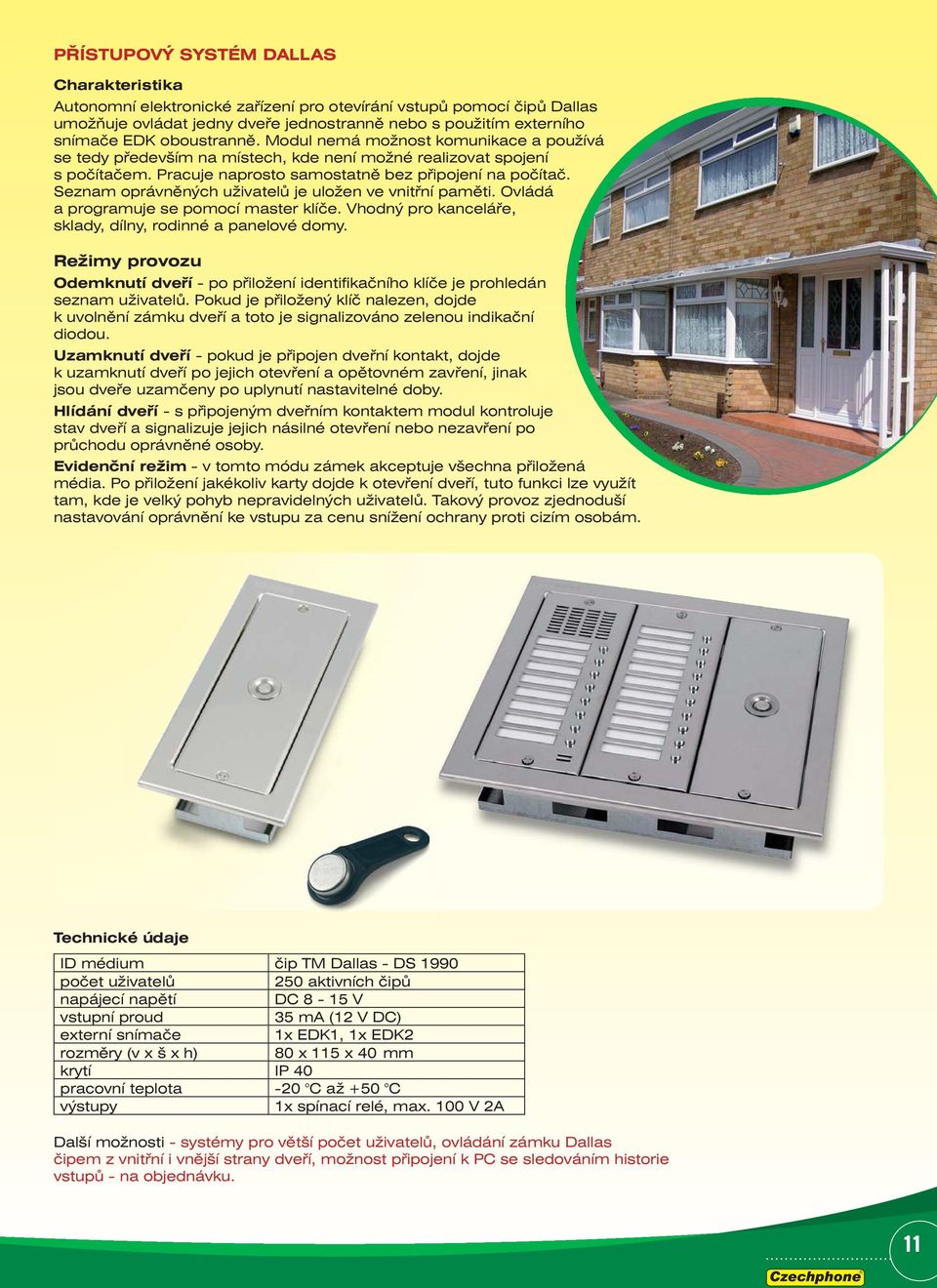

11 PŘÍSTUPOVÝ SYSTÉM DALLAS Charakteristika Autonomní elektronické zařízení pro otevírání vstupů pomocí čipů Dallas umožňuje ovládat jedny dveře jednostranně nebo s použitím externího snímače EDK oboustranně. Modul nemá možnost komunikace a používá se tedy především na místech, kde není možné realizovat spojení s počítačem. Pracuje naprosto samostatně bez připojení na počítač. Seznam oprávněných uživatelů je uložen ve vnitřní paměti. Ovládá a programuje se pomocí master klíče. Vhodný pro kanceláře, sklady, dílny, rodinné a panelové domy. Režimy provozu Odemknutí dveří - po přiložení identifikačního klíče je prohledán seznam uživatelů. Pokud je přiložený klíč nalezen, dojde k uvolnění zámku dveří a toto je signalizováno zelenou indikační diodou. Uzamknutí dveří - pokud je připojen dveřní kontakt, dojde k uzamknutí dveří po jejich otevření a opětovném zavření, jinak jsou dveře uzamčeny po uplynutí nastavitelné doby. Hlídání dveří - s připojeným dveřním kontaktem modul kontroluje stav dveří a signalizuje jejich násilné otevření nebo nezavření po průchodu oprávněné osoby. Evidenční režim - v tomto módu zámek akceptuje všechna přiložená média. Po přiložení jakékoliv karty dojde k otevření dveří, tuto funkci lze využít tam, kde je velký pohyb nepravidelných uživatelů. Takový provoz zjednoduší nastavování oprávnění ke vstupu za cenu snížení ochrany proti cizím osobám. Technické údaje ID médium čip TM Dallas - DS 1990 počet uživatelů 50 aktivních čipů napájecí napětí DC 8-15 V vstupní proud 35 ma (1 V DC) externí snímače 1x EDK1, 1x EDK rozměry (v x š x h) 80 x 115 x 0 mm krytí IP 0 pracovní teplota -0 C až +50 C výstupy 1x spínací relé, max. 100 V A Další možnosti - systémy pro větší počet uživatelů, ovládání zámku Dallas čipem z vnitřní i vnější strany dveří, možnost připojení k PC se sledováním historie vstupů - na objednávku. 11

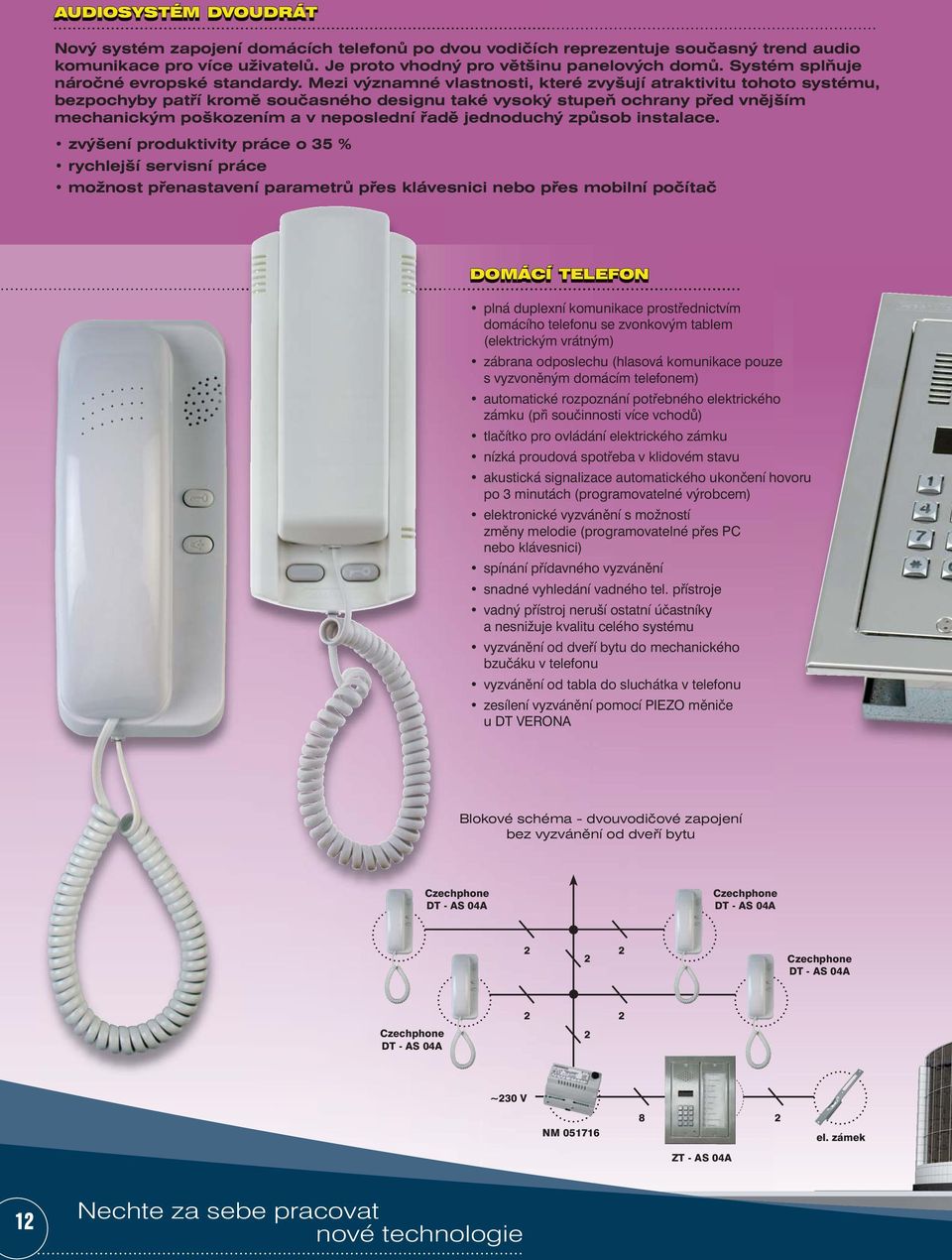

12 AUDIOSYSTÉM DVOUDRÁT Nový systém zapojení domácích telefonů po dvou vodičích reprezentuje současný trend audio komunikace pro více uživatelů. Je proto vhodný pro většinu panelových domů. Systém splňuje náročné evropské standardy. Mezi významné vlastnosti, které zvyšují atraktivitu tohoto systému, bezpochyby patří kromě současného designu také vysoký stupeň ochrany před vnějším mechanickým poškozením a v neposlední řadě jednoduchý způsob instalace. zvýšení produktivity práce o 35 % rychlejší servisní práce možnost přenastavení parametrů přes klávesnici nebo přes mobilní počítač DOMÁCÍ TELEFON plná duplexní komunikace prostřednictvím domácího telefonu se zvonkovým tablem (elektrickým vrátným) zábrana odposlechu (hlasová komunikace pouze s vyzvoněným domácím telefonem) automatické rozpoznání potřebného elektrického zámku (při součinnosti více vchodů) pro ovládání elektrického zámku nízká proudová spotřeba v klidovém stavu akustická signalizace automatického ukončení hovoru po 3 minutách (programovatelné výrobcem) elektronické vyzvánění s možností změny melodie (programovatelné přes PC nebo klávesnici) spínání přídavného vyzvánění snadné vyhledání vadného tel. přístroje vadný přístroj neruší ostatní účastníky a nesnižuje kvalitu celého systému vyzvánění od dveří bytu do mechanického bzučáku v telefonu vyzvánění od tabla do sluchátka v telefonu zesílení vyzvánění pomocí PIEZO měniče u DT VERONA Blokové schéma - dvouvodičové zapojení bez vyzvánění od dveří bytu DT - AS 0A DT - AS 0A DT - AS 0A DT - AS 0A ~30 V 8 ZT - AS 0A 1 Nechte za sebe pracovat nové technologie

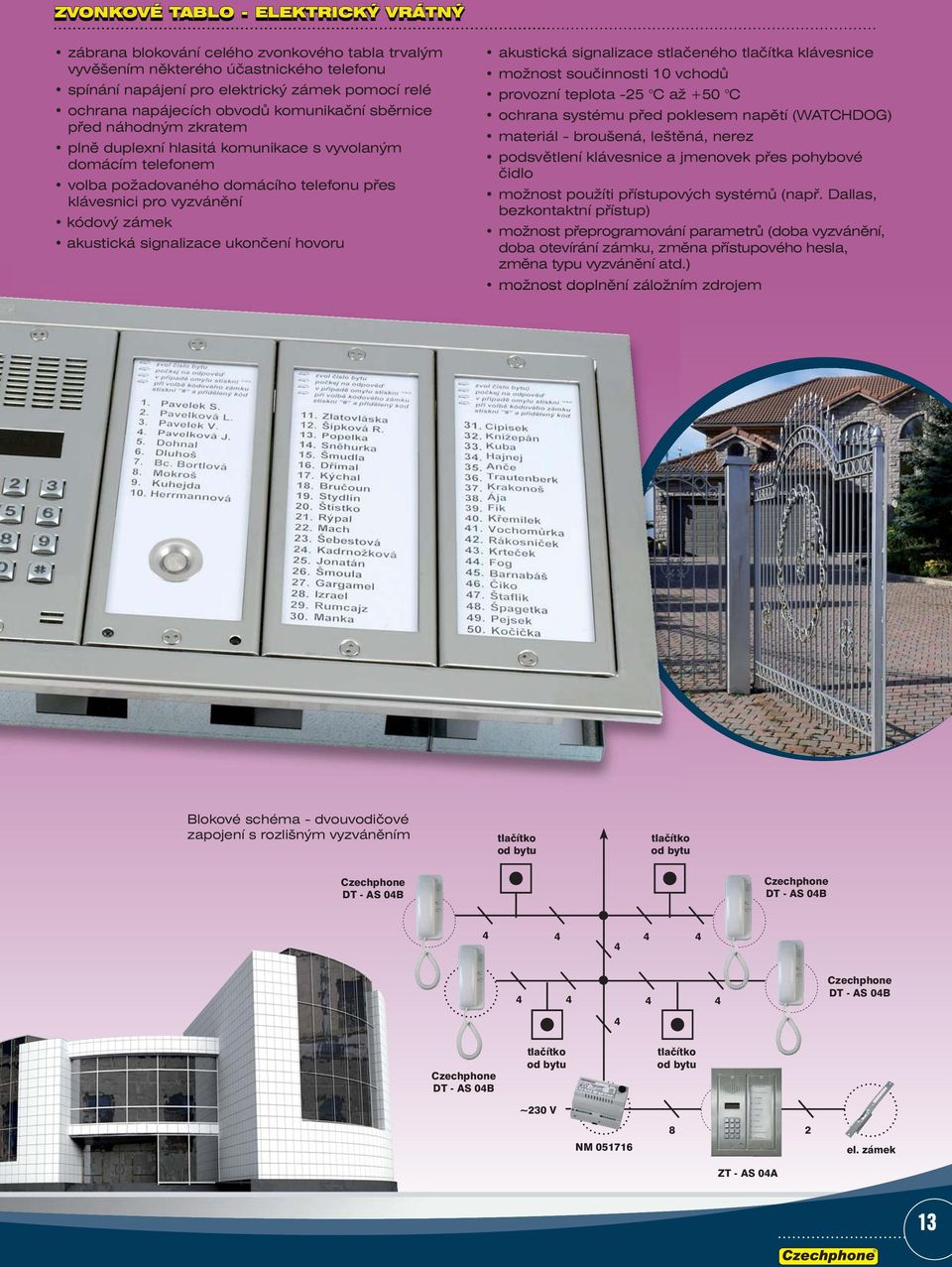

13 ZVONKOVÉ TABLO - ELEKTRICKÝ VRÁTNÝ zábrana blokování celého zvonkového tabla trvalým vyvěšením některého účastnického telefonu spínání napájení pro elektrický zámek pomocí relé ochrana napájecích obvodů komunikační sběrnice před náhodným zkratem plně duplexní hlasitá komunikace s vyvolaným domácím telefonem volba požadovaného domácího telefonu přes klávesnici pro vyzvánění kódový zámek akustická signalizace ukončení hovoru akustická signalizace stlačeného tlačítka klávesnice možnost součinnosti 10 vchodů provozní teplota -5 C až +50 C ochrana systému před poklesem napětí (WATCHDOG) materiál - broušená, leštěná, nerez podsvětlení klávesnice a jmenovek přes pohybové čidlo možnost použíti přístupových systémů (např. Dallas, bezkontaktní přístup) možnost přeprogramování parametrů (doba vyzvánění, doba otevírání zámku, změna přístupového hesla, změna typu vyzvánění atd.) možnost doplnění záložním zdrojem Blokové schéma - dvouvodičové zapojení s rozlišným vyzváněním od bytu od bytu DT - AS 0B DT - AS 0B DT - AS 0B DT - AS 0B od bytu ~30 V od bytu 8 ZT - AS 0A 13

14 Blokové schéma - více vstupů - dvoudrát s vyzváněním od tabla do DT DT - AS 0A DT - AS 0A 8 ZT - AS 0A 6 ZT - AS 0A 6 ZT - AS 0A 6 ZT - AS 0A Blokové schéma - více vstupů - dvoudrát s vyzváněním od tabla i od bytu do DT od dveří DT - AS 0B od dveří DT - AS 0B od dveří DT - AS 0B ZT - AS 0A 8 ZT - AS 0A 6 6 ZT - AS 0A 6 ZT - AS 0A 1 Nechte za sebe pracovat nové technologie

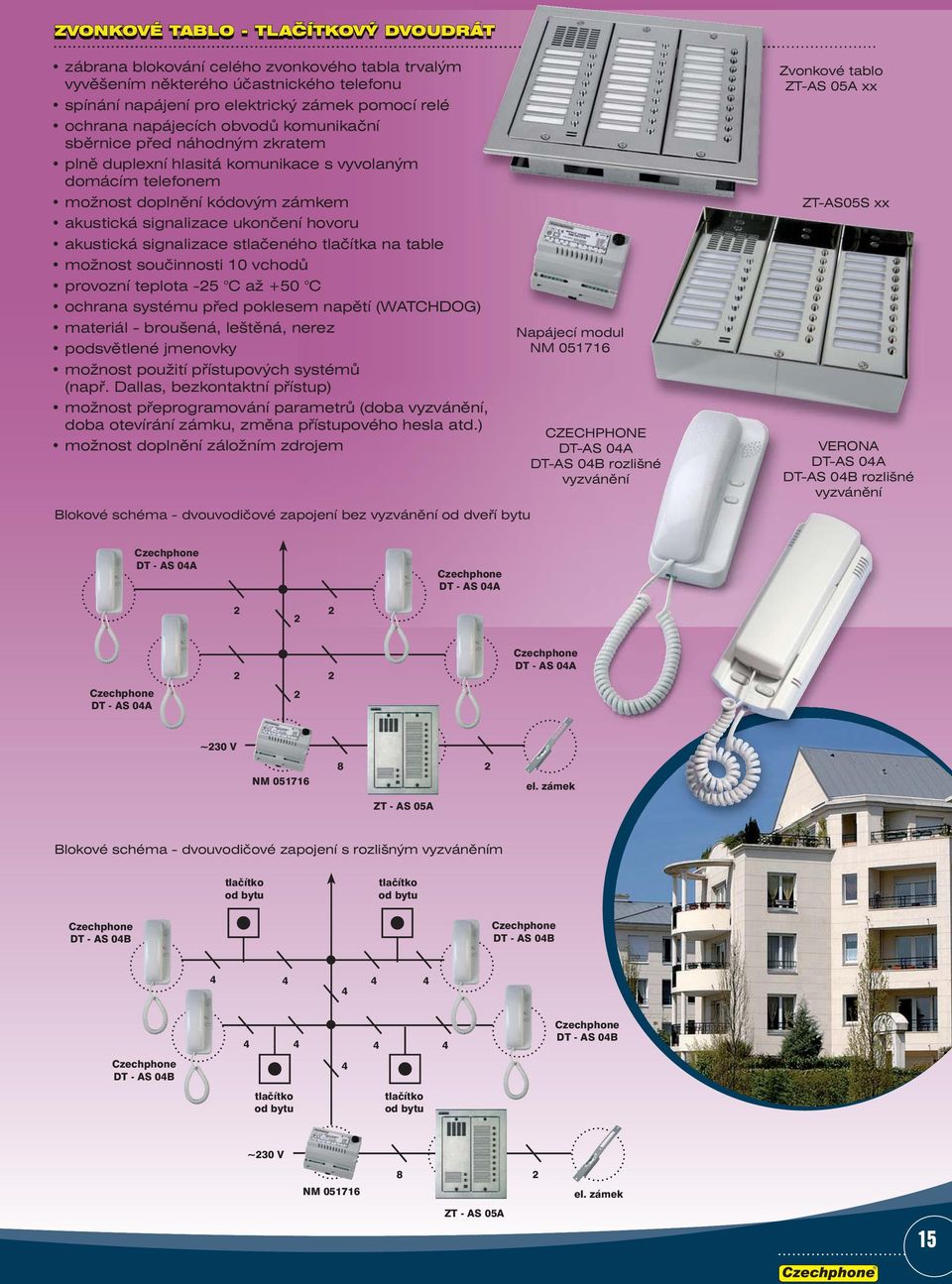

15 ZVONKOVÉ TABLO - TLAČÍTKOVÝ DVOUDRÁT zábrana blokování celého zvonkového tabla trvalým vyvěšením některého účastnického telefonu spínání napájení pro elektrický zámek pomocí relé ochrana napájecích obvodů komunikační sběrnice před náhodným zkratem plně duplexní hlasitá komunikace s vyvolaným domácím telefonem možnost doplnění kódovým zámkem akustická signalizace ukončení hovoru akustická signalizace stlačeného tlačítka na table možnost součinnosti 10 vchodů provozní teplota -5 C až +50 C ochrana systému před poklesem napětí (WATCHDOG) materiál - broušená, leštěná, nerez podsvětlené jmenovky možnost použití přístupových systémů (např. Dallas, bezkontaktní přístup) možnost přeprogramování parametrů (doba vyzvánění, doba otevírání zámku, změna přístupového hesla atd.) možnost doplnění záložním zdrojem Blokové schéma - dvouvodičové zapojení bez vyzvánění od dveří bytu Napájecí modul CZECHPHONE DT-AS 0A DT-AS 0B rozlišné vyzvánění Zvonkové tablo ZT-AS 05A xx ZT-AS05S xx VERONA DT-AS 0A DT-AS 0B rozlišné vyzvánění DT - AS 0A DT - AS 0A DT - AS 0A DT - AS 0A ~30 V 8 ZT - AS 05A Blokové schéma - dvouvodičové zapojení s rozlišným vyzváněním od bytu od bytu DT - AS 0B DT - AS 0B DT - AS 0B DT - AS 0B od bytu od bytu ~30 V 8 ZT - AS 05A 15

16 SYSTÉM 17 - DOMÁCÍ VIDEOTELEFON DVT 03 Videosystém umožňuje kromě zobrazení a komunikace s osobou zvonící u vchodu také využití jako domácího telefonu. Automatický videopřenos poté, co návštěvník zmáčkne kamerové jednotky, vysílá obraz do monitoru uvnitř budovy současně s příjemným tónem elektronického zvonku. Po zvednutí sluchátka tento systém umožňuje dvoucestnou komunikaci. Pro zobrazení signálu tento systém využívá nejmodernější technologie výroby CCD videokamer. Kamerová jednotka se automaticky přizpůsobuje změně světelných podmínek a zabudované IR diody zlepšují identifikaci případného návštěvníka i při slabém osvětlení. Systém umožňuje funkci ovládání elektrického dveřního zámku jednoduchým zmáčknutím tlačítka DOOR KEY (zámek je připojen z kamerové jednotky). Možnost kombinace s audiotelefony 17A. monitor černobílý spotřeba energie DC 17 V, 13 W napájení sí ový napáječ na DIN lišty rozlišení 50 TV řádků rozměry (mm) 30 (v), 190 (š), 5 (h) váha (g) KAMEROVÁ JEDNOTKA EVTAV 987 XXE kamera synchronizace snímací frekvence počet snímků objektivy výstupní signál přisvícení IR spotřeba energie snímací systém černobílá 1/3 CCD vnitřní CCIR: 15,6 khz (H) / 50 Hz (V) 30/sec. F=FixedFocus, 9.5 úhel záběru, PIN-HOLE h 60 (v 50 ) kompozit. video 75 W 1 Vp-p (auto přisvícení) 0, LUX DC 1 V, 3 W 65 řádků (CCIR) KAMEROVÁ JEDNOTKA EVTAV 987 XXED snímací prvek 1/3 CCD počet bodů rozlišení >00 TV řádků výstup 1,0 Vp-p/75 Ω min. osvětlení 0,1 LUX signál/šum více než 0 db závěrka automatická gama opr 0,5 napájení 9,5-1 V spotřeba max. 130 ma clona 1/50-1/ s pracovní rozsah -10 C ~ +50 C, vlhkost 95 % objektivy 10, 7, 6,, 3, 3 rozměry 30 x 30 x 30 mm 16 Nechte za sebe pracovat nové technologie

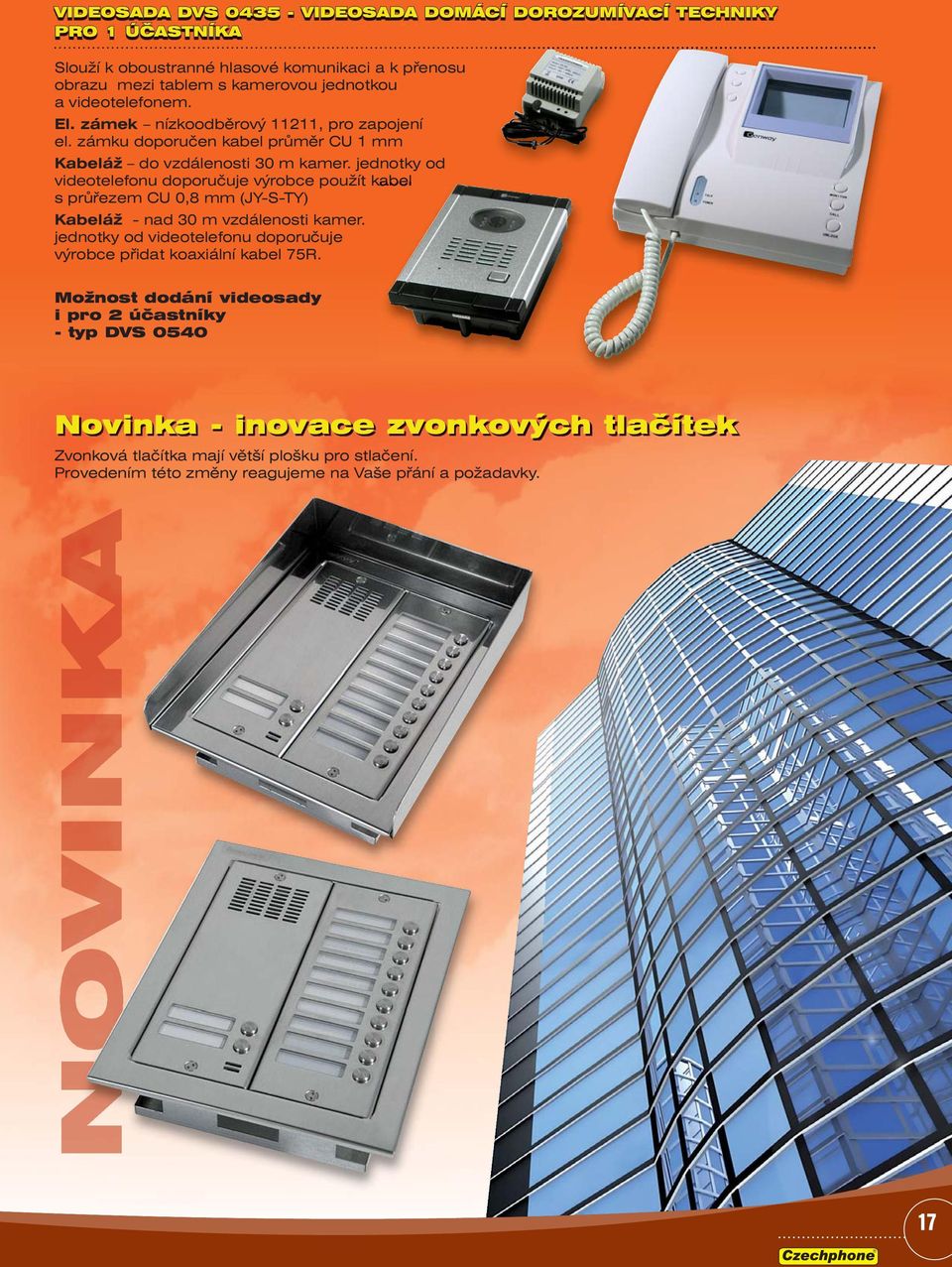

17 VIDEOSADA DVS VIDEOSADA DOMÁCÍ DOROZUMÍVACÍ TECHNIKY PRO 1 ÚČASTNÍKA Slouží k oboustranné hlasové komunikaci a k přenosu obrazu mezi tablem s kamerovou jednotkou a videotelefonem. El. zámek nízkoodběrový 1111, pro zapojení el. zámku doporučen kabel průměr CU 1 mm Kabeláž do vzdálenosti 30 m kamer. jednotky od videotelefonu doporučuje výrobce použít kabel s průřezem CU 0,8 mm (JY-S-TY) Kabeláž - nad 30 m vzdálenosti kamer. jednotky od videotelefonu doporučuje výrobce přidat koaxiální kabel 75R. Možnost dodání videosady i pro účastníky - typ DVS 050 Novinka - inovace zvonkových tlačítek Zvonková tlačítka mají větší plošku pro stlačení. Provedením této změny reagujeme na Vaše přání a požadavky. 17

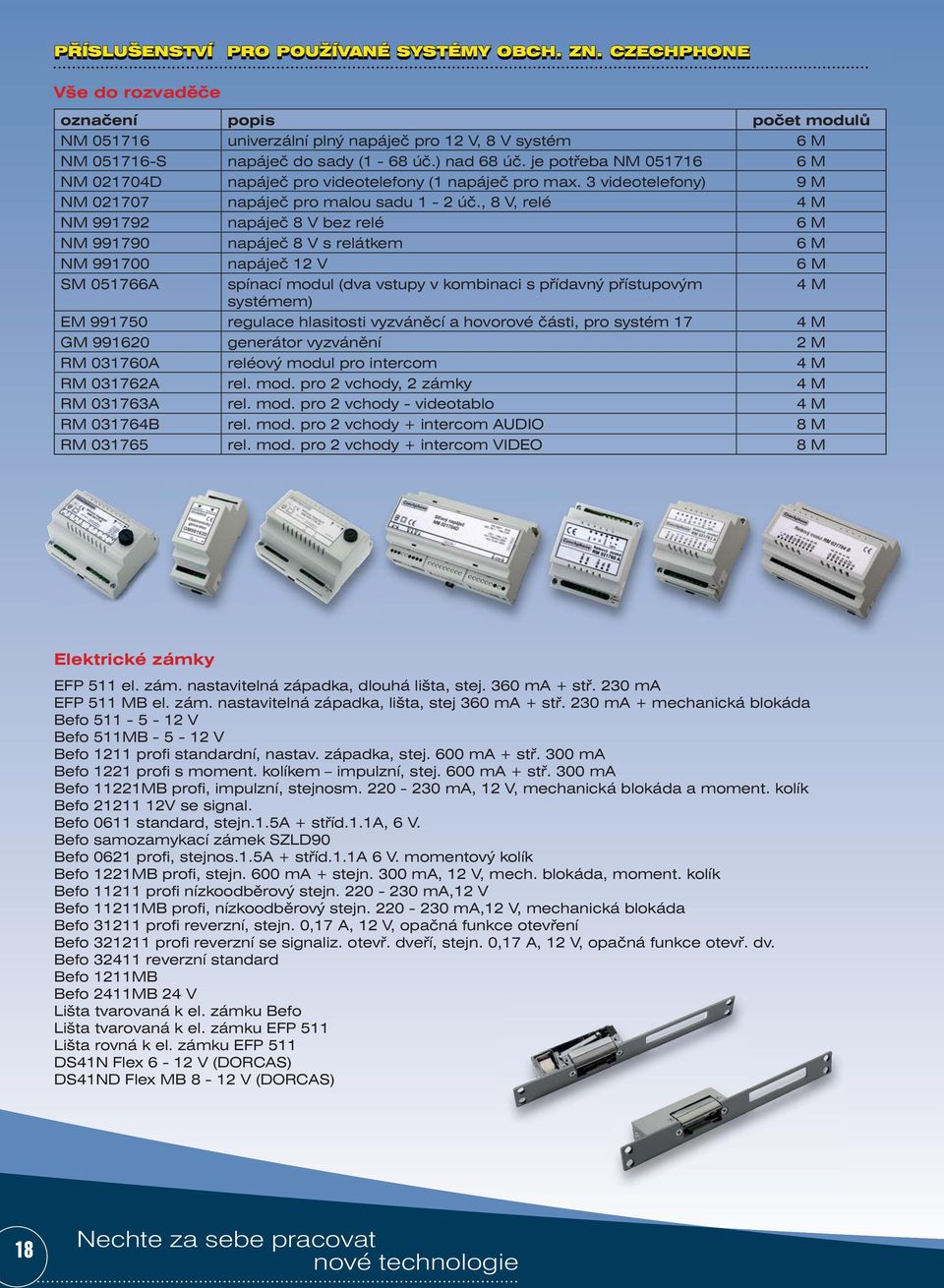

18 PŘÍSLUŠENSTVÍ PRO POUŽÍVANÉ SYSTÉMY OBCH. ZN. CZECHPHONE Vše do rozvaděče označení popis počet modulů univerzální plný napáječ pro 1 V, 8 V systém 6 M -S napáječ do sady (1-68 úč.) nad 68 úč. je potřeba 6 M NM 0170D napáječ pro videotelefony (1 napáječ pro max. 3 videotelefony) 9 M NM napáječ pro malou sadu 1 - úč., 8 V, relé M NM napáječ 8 V bez relé 6 M NM napáječ 8 V s relátkem 6 M NM napáječ 1 V 6 M SM A spínací modul (dva vstupy v kombinaci s přídavný přístupovým M systémem) EM regulace hlasitosti vyzváněcí a hovorové části, pro systém 17 M GM generátor vyzvánění M RM A reléový modul pro intercom M RM 03176A rel. mod. pro vchody, zámky M RM A rel. mod. pro vchody - videotablo M RM 03176B rel. mod. pro vchody + intercom AUDIO 8 M RM rel. mod. pro vchody + intercom VIDEO 8 M Elektrické zámky EFP 511 el. zám. nastavitelná západka, dlouhá lišta, stej. 360 ma + stř. 30 ma EFP 511 MB el. zám. nastavitelná západka, lišta, stej 360 ma + stř. 30 ma + mechanická blokáda Befo V Befo 511MB V Befo 111 profi standardní, nastav. západka, stej. 600 ma + stř. 300 ma Befo 11 profi s moment. kolíkem impulzní, stej. 600 ma + stř. 300 ma Befo 111MB profi, impulzní, stejnosm ma, 1 V, mechanická blokáda a moment. kolík Befo 111 1V se signal. Befo 0611 standard, stejn.1.5a + stříd.1.1a, 6 V. Befo samozamykací zámek SZLD90 Befo 061 profi, stejnos.1.5a + stříd.1.1a 6 V. momentový kolík Befo 11MB profi, stejn. 600 ma + stejn. 300 ma, 1 V, mech. blokáda, moment. kolík Befo 1111 profi nízkoodběrový stejn ma,1 V Befo 1111MB profi, nízkoodběrový stejn ma,1 V, mechanická blokáda Befo 3111 profi reverzní, stejn. 0,17 A, 1 V, opačná funkce otevření Befo 3111 profi reverzní se signaliz. otevř. dveří, stejn. 0,17 A, 1 V, opačná funkce otevř. dv. Befo 311 reverzní standard Befo 111MB Befo 11MB V Lišta tvarovaná k el. zámku Befo Lišta tvarovaná k el. zámku EFP 511 Lišta rovná k el. zámku EFP 511 DS1N Flex 6-1 V (DORCAS) DS1ND Flex MB 8-1 V (DORCAS) 18 Nechte za sebe pracovat nové technologie

19 Rozměry montážních krabic pod zvonková tabla / rámečku tabel Počet tlačítek počet modulů výš. x šíř. x hloub. v mm výš. x šíř. v mm 1-10 tl. 1 M 15 x 91 x 55 / 35 x tl. M 15 x 170 x 55 / 35 x tl. 3 M 15 x x 55 / 35 x tl. M 15 x 316 x 55 / 35 x tl. 5 M 15 x 395 x 55 / 35 x tl. 6 M 15 x 70 x 55 / 35 x tl. 7 M 15 x 55 x 55 / 35 x 565 Montážní krabice pod zvonkové tablo malé - s el. vrátným EVTAH 9830 a bez el. vrátného TT 1- tlač. 110 x 86 x 36 / 1 x 100 RZ1 RZ3 RZ malá Rozměry zvonkových tabel na omítku - stříška Počet tlačítek počet modulů výš. x šíř. x hloub. v mm 1-10 tl. 1 M 00 x tl. M 00 x tl. 3 M 00 x tl. M 00 x tl. 5 M 00 x tl. 6 M 00 x tl. 7 M 00 x 533 Montážní krabice pod zvonkové tablo malé - s el. vrátným EVTAH 9830 a bez el. vrátného TT 1- tlač. 100 x 80 Stříška 1 M Stříška 3 M Stříška malá Límec 1 M - 7 M Límec slouží jako ochranná stříška k tablům zapuštěných do zdi. Provedení: nerez brus a lesk 19

20 Opava Český výrobce domácích telefonů: ELEKTRO-FA.PAVELEK, s.r.o. Ostravská 5/37, Opava 9 Obchodní značka: Společnost ELEKTRO-FA.PAVELEK, s.r.o. působí na trhu jako elektromontážní firma již 17 let, výrobu domácích telefonů zahájila před 11 lety. Neustále rozšiřuje sortiment v oblasti domácí dorozumívací techniky a nabízí zákazníkům produkty, které požadují. Snaží se vyhovět každému přání a všechny požadavky řeší k uspokojení svých zákazníků - od poptávky až po dodávku. Objednávky, servis: Zámecká 197, Velké Hoštice, okr. Opava Telefony: Fax: Obchodní oddělení: Manažer obchodu a výroby: Obchodní zástupci: Morava a Čechy Čechy Servisní technik: Vydáno 10/009
